Монтаж и установка внутрипольных конвекторов, инструкция и руководство по монтажу

Покупка внутрипольного конвектора ответственное и дорогое дело, клиенты хотят предварительно знать с какими задачами они столкнуться, когда придет время установки внутрипольного конвектора в своей квартире или частном доме, мы опишем основные моменты монтажа данных батарей, особенностю которых является установка в пол.

Первая задача для монтажа внутрипольного конвектора, это подготовка ниши в полу. Также конвекторы, которые планируется прятать в пол, могут монтироваться в фальш пол, тоесть не в бетонную стяжку, а например в подиум деревянный. В таком случае конвектор обязательня крепится с помощью регулировочных болтов и анкерных креплений.

• Ниша для конвектора
• Отступы от окна и стен
• Шторы
• Стыковка с напольным покрытием
• Изоляция
• Подключение
• Подключение электрики
• Установка решетки
• Декоративный, рамка, обрамление
• Фотогалерея
• Видеогалерея

---

Ниша для конвектора

Возьмем самый распространенный вид установки внутрипольной батареи, это в бетонную стяжку. Для того чтобы конвектор был установлен правильно и без проблем, необходимо создать нишу под него.

Рекомендация 1: Ниша для конвектора | Производители рекомендуют по глубине делать нишу плюс 10-20 мм от полной высоты конвектора, для того чтобы выровнять конвектор по уровню с помощью регулировочных  болтов и красиво состыковать напольное покрытие (ламинат плитка, паркет) с коробом конвектора. По ширине и длине – плюс 5-10 см от полной ширины короба конвектора, для того чтобы иметь возможность жестко закрепить короб с помощью анкерных болтов и цементного раствора.

Монтажные размеры ниши под конвектор: Глубина +10 мм | Ширина +10-15 см | Длина +5-10 см

---

Отступы от окна и от стен

Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.

Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону. Теплообменник должен находиться со стороны окна.

Рекомендация 2: Отступы от окна и стен | Рекомендуемы размеры расположения внутрипольного конвектора относительно самого помещения и панорамного окна, где он будет установлен. Производители рекомендуют отступать от окна 5-20 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 10-20 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа батареи.

---

Расположение тюли и штор относительно конвектора

Рекомендация 3: Шторы | Бывают случаи когда тюль, мощные шторы и гардины стоят на пути у конвектора, как тогда лучше установить до или после? На этот вопрос ни один из производителей не отвечает, поэтому используем такие рекомендации: нельзя внутрипольному конвектору подстраиваться под шторы, так как из этого ничего хорошего не выйдет, шторы должны подстроится под конвектор. Конвектор должен обдувать окно, снимать конденсат и выступать тепловой завесой от холодного воздушного потока. Вот пару вариантов решения вопросов.

Стыковка с напольным покрытием (плитка, ламинат, доска)

Рекомендация 4: Стыковка с напольным покрытием | Конвектор монтируется до укладки напольного покрытия.
Конвектор устанавливается и подключается до укладки напольного покрытия, как только вы знаете полную высоту покрытия, тогда выравниваете конвектор по высоте в один уровень (с помощью регулировочных болтов). И тогда уже заливатете стяжкой, пеной, кто чем хочет, для фиксации и герметизации внутрипольного конвектора.
Рекомендация 5: Чем занять отверстие: Пробковое дерево, затирка или герметик.

Подробнее про варианты стыковки с напольным покрытием в статье…

---

Изоляция короба внутрипольного конвектора в нише

Рекомендация 6: Изоляция | Затем монтажник должен правильно сформировать слои дополнительной защиты конвектора от пола и снизить тепло потери за счет изоляции, в том числе организовать шумо изоляцию, с данными рекомендациями вы можете ознакомиться на наших фото в галереи под этим текстом. Но все эти меры они не являются обязательными, это рекомендуемые действия для более эффективной работы и эксплуатации конвектора в полу, из практики мы знаем, что многие установщики не заморачиваются и просто заливают стяжкой и бетоном. Итак, когда мы сделали нишу под купленный конвектор, установили его правильно, обложили изолирующими слоями, залили бетоном, необходимо подключить его к системе отопления.

---

Подключение конвектора в полу к системе отопления

Гидравлическое подключение

Гибкое подключение – подключение на гибких шлангах. Преимуществами гибкого подключения является простота уборки встроенного конвектора в пол, так как всегда есть возможность поднять теплообменник и устранить мусор и пыль, а также на гибких шлангах удобно подключаться к системе отопления, если подвод труб заходит к конвектору не со всем правильно, тогда за счет шлангов можно допустить погрешность и выравнять стык. Внизу данной страницы вы можете посмотреть видо ролик по уборке за внутрипольным конвекторовм.

---

Жесткое подключение  – подключение с помощью подающего клапана, это может быть ручной радиаторный кран, шаровый кран, термостатический клапан, на обратку устанавливает обратный, запорный клапан. Жесткое подключение более надежно, меньший риск того, что система даст течь из за гибких шлангов, которые имеют меньший срок эксплуатации чем трубы, которые не двигаются. Примеры монтажа внутрипольных конвекторов вы можете посмотреть ниже, в виде фото галереи.

Какое бы ваш монтажник подключение не выбрал, каждое имеет свои преимущества и недостатки. Главным фактором надежности является качетсво установки и подключения самим установщиком. Ну и конечно же, качественные материалы.

---

Подключение с сервоприводом или термоголовкой с выносным датчиком – проведя гидравлическое присоединение, в случае надобности, если необходимо управлять конвектором, то дополнительно подключаем автоматику, термоголовка с выносным датчиком или сервопривод и термостат под него, с помощью чего в автоматическом режиме клапан открывается или закрывается в зависимости от установленной температуры в помещении.

Система автоматической регулировки конвектора без вентилятора не всегда эффективна, так как необходимо четко соблюдать инструкции заявленные производителем, в ином случае автоматика будет не эффективно регулировать конвектор.

Регулятор измеряет температуру в помещении при помощи встроенного датчика и поддерживает заданное значение температуры. Когда температура в помещении упадет ниже заданного значения на термостате, термический сервомотор откроет клапан. Комнатный регулятор температуры должен быть расположен таким образом, чтобы измерение температуры было как можно более точное, без воздействия солнечного излучения или источников тепла и холода. Монтаж должен осуществляется на высоте около 1,5 м. над полом. Запрещено устанавливать термоголовку в самом внутрипольном конвекторе.

---

Здесь мы представляем схематические рисунки подключения внутрипольных конвекторов с системой отопления.

Электрическое подключение

Если у вас конвектор с вентилятором, то дополнительно необходимо подключить электричество к конвектору, чтобы была возможность управлять вентиляторами. К каждому конвектору приобретается дополнительный модуль конвектора, в народе называется еще трансформатор, куда необходимо завести 220 В, а от него уже идет или 220 В на вентиляторы или 12 В, в зависимости от производителя. Также с помощью этого модуля осуществляется управление комнатным термостатом и наоборот. Термостат автоматически дает команду включить вентилятор, если температура в помещении упадет ниже заданной на термостате. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Паралельно с этим, комнатный регулятор может управлять сервоприводами, а также регулировать скорость вращения вентилятора. Об этом вы можете прочитать в статье про управление внутрипольными конвекторами.

Если вы категорически не хотите, чтобы модуль конвектора был вне конвектора, тогда можете рассмотреть конвекторы Kermi, их модуля монтируются прямо в короб конвектора. (Или приобрести модуль, который идет с защитой от влаги и пыли).

На след. скриншотах, вы наглядно можете посмотреть несколько схем подключения электрической части внутрипольного конвектора. Данные схемы наглядные, используются для разных производителей впольных конвекторов, обязательная согласование схемы с электриком или нашим специалистом. У каждого производителя свои модуля, свои рекомендуемые комнатные термостаты, поэтому вы должны отталкиваться от производителя. Запрос точной схемы можете оформить у наших специалистов, которые вам ее предоставят.

---

Фотогалерея: Электрические схемы подключения внутрипольных конвекторов

Установки декоративной решетки и обрамления

Завершающим элементом внутрипольного конвектора является элегантная решетка. Она может быть без рамки, может быть с рамкой (U образная и F образная ). Деревянные решетки могут изготавливаться исключительно из натуральной древесины. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение и лакирование. Алюминиевые решетки более износостойкие, так как состоят из алюминия и проходят процес аннодирования. Часто клиенты спрашивают какая решетка более прочная, на самом деле все решетки прочные и деревянные и алюминиевые, выдерживают нагрузку от 40 кг. на одну планку. Единственный момент, что деревянная более подвержена внешнему износу, тоесть более видны будут затирания от ходьбы по ней, и более маркая так как это дерево.

[vk_ramka]

Все производители допрлнительно предлагают вариант конвектора с декоративной рамкой, обрамление, для того чтобы закрыть стыки между напольным покрытием и самим конвектором в полу. Как и везде есть свои преимущества и недостатки. Преимущетсва использования декоративной рамки в конвекторе, это закрытие стыков, часто плиточники не совсем идеально подводят плитку к конвектору, остаются зазоры и щели. Тогда и помогает обрамление. Оно существует двух видов, U образное и F образное. U образное менее заметное, так как не ложится на напольное покрытие, а F образное ложится сверху, имеет ширину 1-2 мм, тем самым полностью скрывает стык между конвектором и полом. Но в таком случае решетка немного выше пола, тоесть образуется небольшой подьем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Стоимость монтажа и установки внутрипольного конвектора составляет приблизительно 100 дол. США в зависимости от сложности работ, оценивает которые монтажник.

Фотогалерея: Монтаж и установка внутрипольных конвекторов



Видео монтаж и установка внутрипольного конвектора

В интернете с каждым разом все больше и больше видео роликов о монтаже и подключении внутрипольных конвекторов, мы подобрали на данный момент самые информативные и понятные. Приятного просмотра.

конструкция и установка своими руками

Главная » Теплые полы » Конвекторы, встраиваемые в пол: какой лучше выбрать конвектор — водяной или электрический, советы по монтажу

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

Конвекторы, встраиваемые в пол

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

Внутрипольные конвекторы

Содержание статьи

• 1 Составные элементы встроенных конвекторов
  • 1.1 Цены на конвекторы, встраиваемые в пол
• 2 Советы по выбору конвекторов
  • 2. 1 Материал изготовления корпуса
  • 2.2 Размеры корпуса
  • 2.3 Способ нагрева
  • 2.4 Размеры радиатора
  • 2.5 Тип вентиляции
  • 2.6 Вид решетки
  • 2.7 Рабочее давление
  • 2.8 Дополнительное оборудование управления и контроля
• 3 Краткий перечень производителей
• 4 Практические советы по монтажу
• 5 Сборка элементов теплообменника
• 6 Монтаж корпуса
• 7 Общие советы по монтажу конвектора после установки финишного полового покрытия
  • 7.1 Видео ­– Установка конвектора

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями.
   Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

Встраиваемые в пол конвекторы КВЕ

Цены на конвекторы, встраиваемые в пол

конвектор встраиваемый в пол

Советы по выбору конвекторов

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Конвектор с корпусом из нержавейки

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

1. Длина. Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.
2. Ширина. Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
3. Глубина. Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

Встраиваемые конвекторы КВЕ с двухрядными шеститрубными теплообменниками (без вентилятора), характеристики

Внутрипольные конвекторы КВЕ высотой 110 мм

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Водяные внутрипольные конвекторы

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

Конвектор с нагревательными элементами и вентилятором

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

Размеры внутрипольных конвекторов JAGA Mini Canal

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

Конвектор с вентилятором

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

Решетки для внутрипольных конвекторов

Декоративные решетки

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм. , а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Наименование бренда	Технические параметры
Verano	Изготавливается в Польше, может быть с естественной или принудительной конвекцией. Толщина алюминиевых пластин радиатора 0,22 мм, короб стальной с цинко-магниевым покрытием. Диаметр магистральных медных трубок 15 мм, размеры корпуса от 100×50 мм до 200×100 мм. Комплектуется алюминиевыми, деревянными или стальными решетками из нержавейки.
Kermi	Могут быть с вентиляторами или без, глубина короба 18–35 см, ширина 9–20 см. Используется как дополнительное отопление помещения, устанавливается у входных дверей, витражных окон. Небольшая монтажная высота позволяет монтировать устройства на тонких межэтажных перекрытиях.
Mohlenhoff	Немецкие конвекторы внутрипольной установки. Могут иметь радиальные и тангенциальные вентиляторы, есть варианты электрического нагрева. Глубина 7–19 см, ширина 18–41 см. Широкая линейка моделей дает возможность увеличивать сферы использования оборудования. Максимальное давление 16 атм., рабочее 10 атм. Могут функционировать в одно- и двухтрубных системах отопления.
Jaga	Короб сделан из оцинкованной стали, ширина 14–42 см, глубина 6–19 см. Изготавливаются в Бельгии, небольшие размеры существенно расширяют сферы использования. Могут иметь естественную или принудительную вентиляцию теплообменника. Срок эксплуатации не менее 30 лет.
Kampmann	Устройства класса Hi-End, функционируют с принудительной или естественной вентиляцией. Изготавливаются в Германии, компания основана в 1972 году. Глубина 9–20 см, вентиляторы малошумные. Теплообменник имеет ребра из алюминия, может выдерживать температуру до +120°С.
Minib	Производятся в Чехии, имеют уменьшенную высоту (от 5 см), что позволяет устанавливать приборы на тонких половых основаниях. Короб изготовлен из нержавеющей стали. Имеют широкий выбор декоративных решеток.
Heatmann	Во время изготовления применяются самые современные технологии, за счет чего существенно увеличивается коэффициент полезного действия. Конвекторы изготавливаются в Германии, короб из окрашенной порошковыми красками оцинкованной стали. Ширина 10–42 см, глубина 8–20 см. Широкий спектр по размерам позволяет потребителям выбрать оптимальный вариант с учетом размеров помещения и конкретного места установки. Есть варианты с естественной и принудительной вентиляцией теплообменника.
Itermic	Устройства производства отечественной компании, корпус из оцинкованной стали, есть варианты с вентиляторами и без. Глубина 7–19 см, ширина 20–40 см. Трубки теплообменника медные, ламели алюминиевые. Толщина ламелей 0,5 мм, диаметр трубок 16 мм. Рассчитаны на рабочее давление 15 атм., прессовочное 25 атм. Есть ручное или автоматическое управление режимами функционирования.
Varmann	Имеют широкое распространение в Европе и нашей стране, корпус из оцинкованной стали, предусмотрены варианты электрического исполнения нагревателя. Могут работать как на нагрев, так и на охлаждение помещения с естественной или принудительной конвекцией. Глубина 9–20 см, ширина 14–37 см.
Polvax	Производитель ­– польская компания, могут иметь один или два теплообменника, что увеличивает показатели теплопроизводительности. Корпус из легированной листовой стали, глубина 7–34 см, ширина 18–38 см. Диаметр трубок 22 мм, температура теплоносителя до +90°С, рабочее давление 10 атм.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Практические советы по монтажу

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

Проверка комплектности

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

ADN15

VDN115

Шаг 3.

Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

Отверстия для подвода труб



Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

Принимайте во внимание нулевую отметку полового покрытия

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео ­– Установка конвектора



Конвекторное отопление: Variotherm

Окна от пола до потолка дарят ощущение свободы и открывают прекрасный вид на улицу. Однако в осенние и зимние месяцы холод проникает в комнату через большие стеклянные поверхности. При низких температурах в помещении становится неприятно прохладно. С системой внутрипольного отопления Variotherm помещение защищено от холода снаружи, в то время как внутри комфортно тепло, что предотвращает скопление конденсата на стеклянных поверхностях.

1. Принцип работы внутрипольной системы отопления
2. Так выглядит внутрипольная система отопления
3. Где используются внутрипольные системы отопления?
4. Где монтируются внутрипольные системы отопления?
5. Требования к системам внутрипольного отопления
6. Одна система – множество преимуществ
7. Есть ли у внутрипольного отопления недостатки?

Так работает внутрипольная система отопления

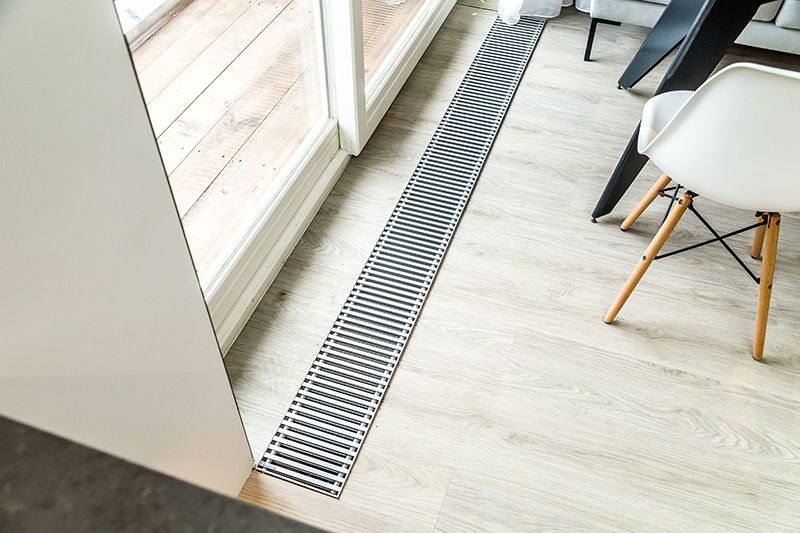

Внутрипольные конвекторы утоплены в пол и заканчиваются заподлицо с напольным покрытием. Они устанавливаются непосредственно перед стеклянными поверхностями. Сердцевиной системы теплого пола Variotherm является нагревательный элемент: это медная труба с прикрепленными сверху алюминиевыми жалюзи. По трубе течет горячая вода, которая нагревает жалюзи. На холодных стеклянных поверхностях создается пелена теплого воздуха. Холод снаружи защищен, в то время как в комнате комфортно тепло. Эта физическая реакция называется эффектом Коанда.

Важно, чтобы нагревательный элемент был установлен непосредственно со стороны окна, чтобы эффективно защищать от холодного воздуха. При этом степень циркуляции воздуха остается низкой. №

Наш совет: Для того, чтобы система конвектора конвектора была полностью заподлицо с полом, при проектировании обязательно учитывайте конечную высоту напольного покрытия.

Где монтируются внутрипольные системы отопления?

Системы теплых полов устанавливаются вдоль высоких стеклянных фасадов. Они незаметны и экономят место, так как утапливаются в пол заподлицо с верхним краем. Системы внутрипольного отопления могут быть адаптированы к помещению. Их длина является гибкой, и они могут быть изготовлены с угловым соединением под углом.

Нагревательные элементы защищены рулонными и линейными решетками. Они доступны в трех цветах и ​​могут быть удалены в любое время. Это облегчает их чистку. Летом сетки можно заменить накладными панелями в том же стиле, что и напольное покрытие.

Требования к системам внутрипольного отопления

• Системы теплого пола должны монтироваться по всей поверхности стекла
• Температура подачи не менее 40 °C (рекомендуется: 45-60 °C)

Одна система – много преимуществ

• Клиент
• Установщик
• Архитектор

Большие оконные фасады обеспечивают беспрепятственный обзор вашего сада. Системы внутрипольного отопления очень быстро защищают помещение от внешнего холода, сохраняя его уютным и теплым зимой. С системой внутрипольного отопления вы также можете поддерживать в зимнем саду комфортную температуру и отсутствие конденсата.

Польза для вас

• Быстро образует завесу из теплого воздуха на холодных стеклянных поверхностях
• Можно избежать образования конденсата на стеклянных фасадах.
• Рулонные и линейные сетки трех цветов
• Слабый поток воздуха – пыль почти не мешает
• Незаметно встраивается в пол, не портя внешний вид окна
• По решеткам можно ходить сразу после их установки
• Комфортный климат в помещении в сочетании с низкотемпературным панельным отоплением
• 10-летняя гарантия

Ваш профессиональный установщик

Встраиваемые в пол конвекторы являются правильным решением для больших стеклянных поверхностей и зимних садов. Они расположены прямо перед окном в полу. Variotherm доставит нужную длину, предварительно собранную и готовую к использованию. Угловые соединения не проблема.

Ваши преимущества

• Простой и недорогой монтаж
• Строительные длины поставляются в соответствии с требованиями
• Возможные митр
• Высота регулируется после монтажа
• По решеткам можно ходить сразу после их установки
• Теплый пол быстро нагревается и легко регулируется
• Гарантированные короткие сроки поставки
• Сделано в Австрии

БОЛЬШЕ ТЕХНОЛОГИЙ

Почти невидимый, но дает о себе знать. Система внутрипольного отопления скрытно интегрирована в пол, не мешая большим стеклянным поверхностям, рулонным и линейным решеткам трех цветов в тон напольному покрытию.

Ваши преимущества

• Завеса теплого воздуха перед стеклянными фасадами – защита от проникновения холода в жилые и рабочие помещения
• Сдержанный внешний вид
• Гибкий дизайн – рулонные и линейные сетки трех цветов
• Устойчивое отопление – в сочетании с низкотемпературными системами поверхностного отопления
• Простая очистка – решетки легко снимаются
• Сделано в Австрии
• 10-летняя гарантия

получить дополнительную информацию

Есть ли у внутрипольного отопления недостатки?

№

• При модернизации системы отопления внутрипольные системы отопления не подходят для последующей установки, так как внутрипольные конвекторы должны быть утоплены в стяжку. Однако, если необходимо удалить стяжку, впоследствии можно установить внутрипольную систему отопления.
• Температура подачи не менее 40 °C.

Внутрипольные конвекторы

Позвоните сейчас
+90 (0216) 577 09 00

Получить предложение
Quick Quote – Задать вопрос

• Главная
• Продукты
• Вентиляция
• Внутрипольные конвекторы

Внутрипольные конвекторы являются одними из самых эффективных узлов вентиляционных систем. Показана среди оборудования, обеспечивающего наиболее эффективное отопление, особенно в торговых центрах и на рабочих местах с большой площадью. Это облегчает выбор. Мы видим, что гостиницы также отдают предпочтение конвекторам напольного типа. Он используется не только для обогрева, но и для охлаждения в необходимых климатических условиях. Поскольку это один из продуктов новой технологии, видно, что здания с эстетическими соображениями также предпочитают эту систему вентиляции.

Конвекторы – изделия, предназначенные для помещений, не предназначенных для использования радиаторов. Конвекторы напольного типа, которые обеспечивают условия охлаждения и обогрева больших рабочих мест, идеально подходят там, где другие системы вентиляции недостаточны.

В отличие от традиционных методов обогрева, он наиболее эффективно отвечает на потребность в обогреве или охлаждении очень больших площадей. Он также используется для устранения разницы температур между наружной поверхностью и внутренней поверхностью таких помещений, как помещения, рабочие места, выставки, гостиницы, в которых имеются большие застекленные перегородки. Таким образом, он обеспечивает удобство для помещений, которые трудно обогреть или охладить.

Вентиляция

---

• Устройства рекуперации тепла

• Клеточные вентиляторы

• Канальные вентиляторы

• Фанкойл

• Внутрипольные конвекторы

• Вентиляционные установки

• Установки для осушения бассейнов

• Крыша

Что делают внутрипольные конвекторы?

Обеспечить отопление помещений с большим количеством окон очень сложно; ведь даже стекло, произведенное по последнему слову техники, не обеспечивает такого эффективного обогрева, как стены или способы утепления.

В связи с тем, что в этих помещениях наблюдается высокий уровень теплопотерь, следует предусмотреть поддержку внутрипольными конвекторами, а также различными устройствами, обеспечивающими обогрев внутренних помещений. В противном случае регулирование температуры места заставит пользователей. Его можно легко предпочесть, потому что он имеет высокий охлаждающий и нагревательный потенциал.

Дилемма двухтрубная или однотрубная, о которой часто говорят в вентиляционных системах, не является решающим фактором для внутрипольных конвекторов, поскольку их можно использовать в обоих направлениях. Поскольку он имеет очень элегантный и современный внешний вид, он не занимает слишком много места, как большинство вентиляционных систем.

Разнообразие, контроль и комфорт можно обеспечить не только конвектором, но и различным оборудованием и агрегатами. Так как это высокотехнологичный продукт, то он имеет очень стильный внешний вид, но это никак не сказывается на его высокой мощности нагрева и охлаждения. Поскольку его легко установить, он не требует ремонта в вашей архитектурной структуре.

Цены на напольные вентиляторные конвекторы

Цены на напольные вентиляторные конвекторы – одна из тем, которая интересует всех, кому нужны системы вентиляции. По этой причине и наша компания, и наши клиенты договариваются о единой ценовой политике.

В то время как для способов оплаты и удобства отечественных товаров, произведенных в нашей стране, могут быть предоставлены более благоприятные условия, на цены импортных товаров могут влиять различные переменные. Наша компания, которая стремится предлагать наиболее эффективные и производительные типы конвекторов, предоставляет сертифицированный и гарантированный сервис TSE.

Вентиляторный внутрипольный конвектор, который является наиболее распространенным типом, способствует легкому и быстрому отводу тепла. Эти конвекторы, называемые напорными, распределяют необходимое тепло по помещению и проникают в отдаленные помещения.
