Тёплый водяной пол своими руками

Когда мы планировали ремонт в ванной комнате, решили сделать тёплый водяной пол своими руками. Для этого у нас нашлось несколько причин. Во-первых, почему своими руками? Потому что мы сэкономим на ремонте приличную сумму, на которую купим мяса, приготовим шашлык, шурпу, запечём карпа и весело отпразднуем завершение строительных работ в деревенском доме в стиле кантри. Во-вторых – почему водяной, а не электрический? Потому что электроэнергия постоянно дорожает, к тому же власти пытаются ввести лимиты на её потребление. Не хочется увеличивать и так немаленький бюджет на оплату коммунальных услуг. В-третьих – горячая вода в трубах отопления 6 месяцев в году – почему бы этим не воспользоваться? Исходя из всего перечисленного, в сегодняшней статье мы расскажем, как сделать тёплый водяной пол своими руками.

Его преимущества очевидны – в комнате всегда тепло и сухо. Единственным недостатком является то, что если квартира находится в многоэтажном доме и подключена к центральному отоплению, в летнее время его включить невозможно.

По этой причине многие жильцы выбирают себе систему, работающую от электричества. Следует помнить, что в некоторых регионах России проведение работ в многоквартирных домах, связанных с монтажом тёплых водяных полов, работающих от системы централизованного отопления, запрещено. Чтобы в этом убедиться, нужно обратиться в обслуживающую ваш дом организацию.

Всех этих недостатков лишён тёплый водяной пол, установленный своими руками в частном доме. Его можно включать в любое время года, нужно только правильно подключиться к системе отопления. Надо отметить, что тёплый водяной пол своими руками можно устанавливать только в системах отопления закрытого типа, в которых вода движется под действием насоса.

В нашем случае мы подключимся к системе централизованного отопления, обслуживающая наш дом организация разрешила проведение этих работ.

Первым делом освободим основание от старой плитки. С этим можно справиться с помощью перфоратора. Надо только вставить в патрон специальную лопатку, потом быстро и аккуратно снять старое покрытие до цементной стяжки. Ломать плитку не нужно, в будущем она может пригодиться при обустройстве дачного участка.

Чтобы очистить основание от пыли, обработаем его грунтовкой глубокого проникновения.

Для монтажа тёплого водяного пола своими руками мы будем использовать металлопластиковую трубу, которая предназначена именно для этих целей. Так как площадь комнаты у нас небольшая, её понадобится всего 5 метров.

В этом месте следует определиться: как будем укладывать трубу на основание. Диаметр металлопласта равен 2 см. Во время работ трубу зальём раствором, сверху положим керамическую плитку. В связи со всем этим уровень основания приподнимется на 3-4 см. Если вас это устраивает, ничего дополнительного делать не надо, а если нет – нужно штробить стяжку, чтобы утопить металлопласт с ней заподлицо. В нашем случае мы трубы прятать не стали, а уложили обогревающую систему прямо на основание. Но перед этим мы бросили на него металлическую сетку, используемую для сварных работ.

Сетку мы прикрепили к стяжке при помощи дюбелей и шурупов, предварительно насверлив отверстий.

С помощью пластиковых хомутов прикрепим к ней металлопласт.

Но перед этим подключим тёплый водяной пол своими руками к системе отопления. Для этого мы используем специальный уголок,

одна сторона которого соединяется с металлопластом, а в другую вкручивается разъёмный фитинг, так называемая «американка», которую мы использовали при замене полотенцесушителя. Она нужна для того, чтобы можно было отсоединить тёплый водяной пол от системы отопления без его разрушения.

Сначала соединяем металлический уголок с трубой. Для этого на неё надеваем гайку, до упора вставляем внутрь трубы вторую часть уголка, не повреждая уплотнительные резинки, и ключом затягиваем гайку на резьбе уголка.

Уголок нужно соединить с металлопластом правильно и надёжно, так как при подключении к центральной системе отопления у вас не будет возможности провести опрессовку под давлением и что-то исправить, если где-то будет подтекать вода. Такой же уголок соединим со вторым концом трубы. Теперь к нему прикрутим разъёмную часть фитинга «американки», подмотав перед этим на резьбу нитку льна и смазав его уплотнительной пастой.

На следующем этапе мы прикрепим металлопласт к металлической сетке. Перед этим расположим его на поверхности сетки зигзагообразно. Расстояние между витками сделаем около 20 см, чтобы прогревалось как можно больше площади. В нашем случае мы не стали укладывать трубу в местах, где будет ванна, шкафчик и унитаз. Вы можете уложить её где угодно, кроме унитаза, так как при его установке, когда придётся сверлить основание, можно случайно попасть в металлопласт. В этом случае все труды пройдут даром.

Как было замечено ранее, прикрепим металлопласт к сетке при помощи пластиковых хомутов.

Ими мы пользовались, когда делали забор из сетки Рабица. Кончики хомутов обрезайте или подсовывайте под сетку, чтобы они не торчали выше трубы. Устанавливайте крепления через каждые 20-30 см, чтобы труба прижималась к сетке как можно плотнее, несколько хомутов рядом установите в местах её изгиба.

Надёжно прикрепив металлопласт к сетке, соединим тёплый водяной пол своими руками с центральным отоплением. Для этого мы впаяли в полипропиленовые трубы тройники, от которых горячая вода будет поступать в систему. Схема монтажа выглядит так: на входе в тёплый водяной пол своими руками после тройника припаиваем вентиль. Не шаровой запорный кран, а именно вентиль, чтобы можно было регулировать температуру воды в тёплом водяном полу. После вентиля устанавливаем кран Маевского для стравливания воздуха, иначе вода может в систему тёплого пола не попасть.

После крана Маевского припаиваем «американку» и прикручиваем её к уголку, который мы установили ранее.

Вход воды в тёплый пол своими руками выполнен. На выходе после уголка прикручиваем «американку», после неё – запорный шаровой кран (здесь регулировать нечего), и после крана подсоединяемся к тройнику к системе.

Водяной тёплый пол своими руками готов к эксплуатации. Осталось залить его наливным полом,

дать высохнуть около месяца и можно ждать подачи отопления.

Как только включат отопление, открываем вентиль на входе и шаровой кран на выходе, стравливаем воздух из тёплого водяного пола своими руками через кран Маевского. Если вы всё сделали правильно, полы в ванной комнате должны прогреться. Регулировать температуру воды можно вентилем, увеличивая или уменьшая напор горячей воды.

Если вдруг у вас обнаружилась какая-либо протечка, перекрываем краны на входе и выходе, и ждём лет 10, до следующего ремонта, когда будем менять керамическую напольную плитку. Тогда и протечки устраним. Но надеемся, что всё будет хорошо, и тёплый водяной пол своими руками принесёт комфорт и тепло в вашу ванную комнату. Удачного ремонта!

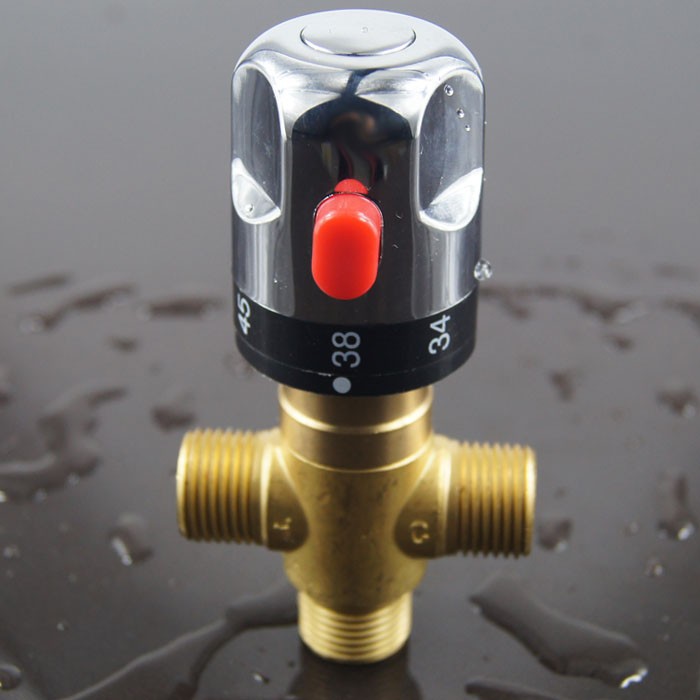

Смесительный кран для теплого пола

Главная » Разное » Смесительный кран для теплого пола

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

Способ управления – механический или с помощью электропривода.
Диаметры патрубков.
Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

Простая конструкция.
Стабильное регулирование.
Надежность.
Герметичность.
Достаточная точность регулировки (максимум точности – до 1°С).
Долговечность.
Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.

С термостатической головкой и выносным датчиком.
С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

Название фирмы.
Серия и номер модели (например, VTA 321).
Условный диаметр в мм (DN 20).
Температурный режим, например 20-45С – режим от 20 до 45 °С.
Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½”, ¾”, 1″, 1¼” и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

Два разводных гаечных ключа.
Накидные гайки-американки, укомплектованные прокладками.
Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

Коврик для пола с подогревом | Электрический коврик для подогрева пола

Система матов идеальна для установки в помещениях правильной формы, где маты шириной 20 дюймов или 3 дюйма можно быстро развернуть по полу параллельными пролетами.

Если вы намереваетесь использовать винил, ковер, древесину, плитку или любую другую отделку пола, совместимую с подогревом пола, система может (и должна, в некоторых случаях, например, для ковров) быть встроена в самовыравнивающийся состав, чтобы обеспечить ровную поверхность. поверхность пола для укладки.

В качестве альтернативы, система фольгированного нагревателя может использоваться под ламинатом, паркетом или ковром и предлагает полностью сухую конструкцию, не требующую выравнивающего состава. Или, если область имеет неправильную форму (не квадратную или прямоугольную) или в ней есть несколько постоянных приспособлений (например, ванная комната, например, с туалетами, ваннами, раковинами и т. Д.), Кабель Warmup DCM-PRO с крепежными планками это более подходящее решение.

Систему Mat можно использовать со всеми типами полов, совместимыми с полом с подогревом, независимо от того, выбираете ли вы ламинат, винил, ковер, плитку или другое.Совместимость со всеми напольными покрытиями и тот факт, что мат не заметно увеличивает высоту вашего пола, делает его идеальной системой для проектов ремонта – просто не забудьте дважды проверить у своего поставщика напольных покрытий, совместим ли тип пола, который вы хотите выбрать, с ковриком. Система.

Комплект для подогрева пола Смесительный клапан Ufh

Технические параметры

Система смешивания, подающая смешанную воду с регулируемой температурой в коллектор системы теплого пола. Он предназначен для работы с коллекторами всех типов.

· Компактный болт на блоке, обеспечивающий быструю и простую установку

· Простота настройки с регулируемым диапазоном температур

· Регулировка температуры подачи до +/- 2 ℃ даже при колебаниях температуры и подачи из котла

Никелированное покрытие для соответствия системам коллектора

Максимальное статическое давление: 10 бар

Максимальная температура: 90 ℃

Регулируемый диапазон регулирования: от 35 ℃ до 65 ℃

Заводская установка: 35 ℃ (минимум)

FAQ

ГЛАВНОЕ ОБСЛУЖИВАНИЕ

Предпродажное обслуживание

1.У нас есть полный склад и доставка в короткие сроки.

2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.

3. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание – это то, что мы стараемся вам предложить.

4. Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная команда по внешней торговле, вы можете полностью поверить в наши услуги.

После выбора

1.Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.

3. Отправьте вам номер отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.

Послепродажное обслуживание

1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.

2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.

FAQ

Q1. Могу ли я заказать образец коллектора или клапана?

A: Да, мы приветствуем заказ образцов для тестирования и проверки качества. Допускаются смешанные образцы.

2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?

A: Низкое MOQ, 1 шт. Для проверки образцов.

3 кв. Как вы отправляете товар и сколько времени занимает доставка?

A: Обычно мы отправляем по морю.Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.

4 кв. Как оформить заказ на коллектор и клапан?

A: Сначала сообщите нам о ваших требованиях или применении. Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.

Однозонный смесительный коллектор для теплого пола Thermonet

Однозонный смесительный коллектор для теплого пола thermonet

Распределительные коллекторы предназначены для низкотемпературных систем водяного отопления.

Распределительный коллектор, оснащенный: подающий коллектор с ручным внутренним шестигранным фиксатором, обратный коллектор с термостатическим регулирующим клапаном (который может быть заменен на электротермический привод), концевой блок, металлический кронштейн.

Техническая дата:

Материал: латунь для основной трубы

Среда: вода (макс. Процент гликоля 30%)

Рабочее давление: PN16

Температура среды: 0-100 градусов C

Соединение: 1 “, 1-1 / 4”

Толщина основной трубы: 2,5-2,8 мм

Выход: 3/4 дюйма * 18

Адаптер: 16 * 2,0 мм, 20 * 2,0 мм

Расстояние между выходами: 50 мм

Установка:

Первый шаг : Перед установкой штангу коллектора потока необходимо повернуть так, чтобы манометры находились сверху, а соединения ниже (как на рисунках), для этого ослабьте крепежные винты, поверните планку до нужного положения и снова затяните винт.Коллекторы упакованы таким образом, чтобы защитить расходомеры во время транспортировки. 1

Второй этап : Убедитесь, что коллектор выровнен и достаточно высок, чтобы можно было легко установить трубы.

Третий этап : Установите 1-дюймовый соединительный шаровой клапан с синей ручкой на обратный коллектор, а красный 1-дюймовый шаровой клапан с красной ручкой на проточный коллектор.

Обратите внимание на : Заглушки должны быть установлены на сливном / заправочном клапане. Теперь коллектор готов к установке подающей и обратной труб и блока контроля температуры UFHC.

Убедитесь, что трубка обрезана под прямым углом и не повреждена.

После завершения установки можно использовать идентификационные наклейки (при желании), чтобы определить, какую зону обслуживает каждая петля трубы.

При первоначальном заполнении системы нагрева UFH важно удалить воздух из трубопроводов.

Для этого необходимо подсоединить шланг к клапану верхнего наполнения, а нижний клапан открыть, чтобы вода могла слиться в ведро или слив.

Сначала изолируйте все нагревательные контуры, кроме одного, отключив соответствующие колпачки декораторов.

Затем промойте открытые контуры чистой водой, пока она не потечет из нижнего клапана. Изолируйте этот контур и откройте следующий.

Повторяйте это до тех пор, пока все контуры не будут заполнены. На этом этапе добавьте ингибитор или антифриз.

Информация о компании

Мы учимся

Прочие продукты

Упаковка и отгрузка

Упаковка и доставка

000 SAVE

Детали стандартного размера упакованы в картонные коробки 2. Изготовленные на заказ детали упакованы в ящик

3. Ящик для перевозки LCL 4. Картонная упаковка для перевозки FCL

Рабочий процесс

Наши услуги

ГЛАВНОЕ ОБСЛУЖИВАНИЕ

Предпродажное обслуживание

1. У нас есть полный запас и доставка в короткие сроки.

2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.

После того, как вы выберете

1. Мы посчитаем самую дешевую стоимость доставки и сразу же выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.

Послепродажное обслуживание

1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.

2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.

FAQ

Q1. Могу ли я заказать образец коллектора или клапана?

A: Да, мы приветствуем заказ образцов для тестирования и проверки качества.Допускаются смешанные образцы.

2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?

A: Низкое MOQ, 1 шт. Для проверки образцов.

3 кв. Как вы отправляете товар и сколько времени занимает доставка?

A: Обычно мы отправляем по морю. Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.

4 кв. Как оформить заказ на коллектор и клапан?

A: Сначала сообщите нам о ваших требованиях или применении.Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.

Вернуться на главную

Hs240 3-х полосный распределительный центр контроля температуры смешивания воды для подпольного отопления

HS240 серия систем контроля температуры смешанной воды контролирует пропорцию смеси подаваемой / возвратной воды, чтобы решить вопрос, какая температура воды на выходе из отопительной сети или бойлера слишком высока, что не подходит для требований к лучистому отоплению пола с низкой температурой горячего водоснабжения , соедините две системы теплопередачи между грунтовым источником и оборудованием для подогрева пола, чтобы обеспечить постоянную температуру воды на входе в оборудование для подогрева пола.

Эта система использует передовую технологию автоматического управления PID для обеспечения точного контроля температуры, а также различные функции защиты, обеспечивающие безопасную работу оборудования для подогрева пола и этой системы, а также создают для вас надежную, удобную и энергосберегающую среду обитания.

Технические параметры:

Диапазон настройки температуры: 35 ℃ ~ 60 ℃ (заводская установка 50 ℃)

Точность контроля температуры: ± 3 ℃

С функцией ввода или вывода связи

Высота подъема циркуляционного насоса системы: 6М; максимальный подъем: 40 л / мин

Номинальное давление в системе: 1 МПа

Напряжение: AC220 ± 10% 50/60 Гц

Потребляемая мощность: 100 Вт (при высокой скорости насоса)

Состояние: температура подаваемой воды≤95 ℃

Температура окружающей среды: -10 ℃ ~ 50 ℃

Относительная влажность: RH≤80%

Система с функцией защиты от замерзания и ручным управлением

Характеристика:

1. ЖК-экран

2. Простота эксплуатации, быстрое и точное регулирование температуры.

3. Функция отображения ошибочного кода

4. Регулировка температуры

5. Функция блокировки клавиш

6. Функция антиблокировки

7. Функция защиты от перегрева

8. Имеет функцию связи основного блока с комнатным термостатом или централизованным контроллером.

Модель:

Модель	Климатическая компенсация	Панель дисплея	Антифриз	Вход связи	Выход сцепления	Направление затопления	Танк
HS240	×	л	л	л	×	слева	×
HS240B	×	л	л	л	×	слева	л

Установка:

Схема подключения:

о нас

Смотрите также

Подключение водяных теплых полов без смесительного узла
Водяной теплый пол в квартире от центрального отопления
Как обрезать теплый пол
Теплый пол сколько метров на метр квадратный
Как кондиционер включить на обогрев gree
Как повесить кондиционер на вентилируемый фасад

Что надо для водяного теплого пола
Теплый пол для жби
Как настроить кондиционер на тепло akvilon
Для чего ложится пленка под теплый пол
Что значит на кондиционере капля

Краны для теплого пола в Украине в категории “Строительство”

Кран зливний SD Plus 1/2″ SD234W15

Доставка по Украине

125 грн

Купить

Гермес

Коллектор для тёплого пола KOER ( 11 КОНТУРОВ ) угловые краны в сборе без насоса

На складе в г. Харьков

Доставка по Украине

8 475 грн

Купить

Добро в Дом

Коллектор для тёплого пола KOER ( 10 КОНТУРОВ ) угловые краны в сборе без насоса

На складе в г. Харьков

Доставка по Украине

7 600 грн

Купить

Добро в Дом

Коллектор для тёплого пола KOER ( 9 КОНТУРОВ ) угловые краны в сборе без насоса

На складе в г. Харьков

Доставка по Украине

7 275 грн

Купить

Добро в Дом

Коллектор для тёплого пола KOER ( 8 КОНТУРОВ ) угловые краны в сборе без насоса

На складе в г. Харьков

Доставка по Украине

6 560 грн

Купить

Добро в Дом

Коллектор для тёплого пола KOER ( 6 КОНТУРОВ ) угловые краны в сборе без насоса

На складе в г. Харьков

Доставка по Украине

5 550 грн

Купить

Добро в Дом

Кран кульовий “Американка” SD Plus 1″ ВЗ прямий з термометром SD222TW25

Доставка по Украине

657 грн

Купить

Гермес

Коллектор для теплого пола в сборе на 7 контуров Krakow (Польша)

На складе

Доставка по Украине

10 246 грн

7 172. 20 грн

Купить

УкрСантехдеталь

Внешний датчик температуры для теплого пола

На складе в г. Киев

Доставка по Украине

125 грн

Купить

Укрстена

Коллекторный блок Bianchi DN 1″ (2×3/4″EK) для теплого пола с кранами (нержавейка AISI 304L) (A342)

Доставка по Украине

5 690.52 грн

Купить
