Длина контура теплого пола: оптимальные значения труб

Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Необходимые данные для расчета

От правильно уложенного контура зависит эффективность системы отопления

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:

• температура, которая должна быть над покрытием пола;
• схема раскладки петель с теплоносителем;
• расстояние между трубами;
• максимально возможная длина трубы;
• возможность использования нескольких различных по длине контуров;
• подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.

Температура пола

Температура на поверхности пола, выполненного с устройством под ним водяного отопления, зависит от функционального назначения помещения. Ее значения должны быть не более указанных в таблице:

№	Помещения с водяным теплым полом	Температура на поверхности пола
1	помещения наиболее частого пребывания людей (спальни, гостиные, кабинеты, кухни, детские, игровые и т.д.)	+ 29С
2	ванные комнаты и санузлы	+ 33С
3	граничащие с ними помещения (коридоры, прихожие, веранды, кладовки и т.д.)	+ 35С

Соблюдение температурного режима согласно указанным выше значениям позволит создать благоприятную обстановку для работы и отдыха находящихся в них людей.

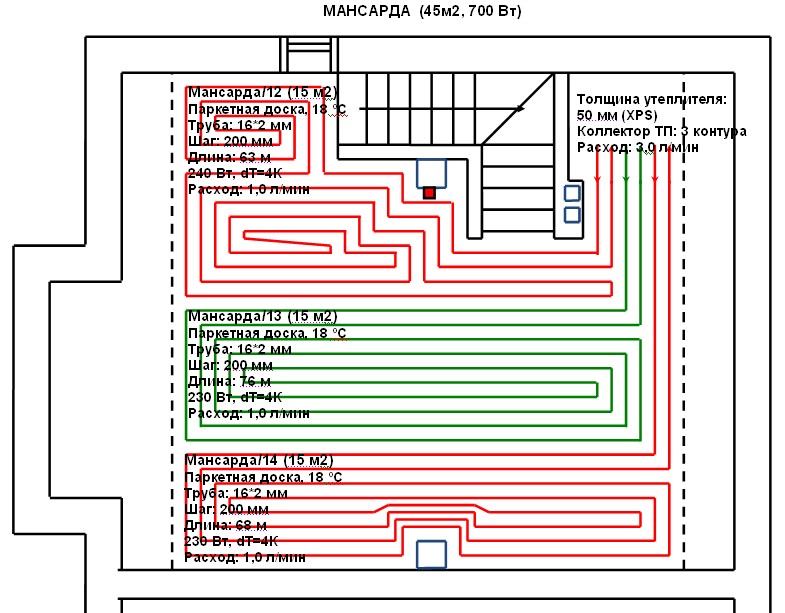

Варианты укладки трубы, применяемые для теплого пола

Варианты укладки теплого пола

Схема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой. Также возможны различные комбинации этих вариантов, например, по краю помещения можно выложить трубу змейкой, а далее среднюю часть – улиткой.

В больших комнатах сложной конфигурации лучше выполнять укладку улиткой. В помещениях небольших размеров и имеющих разнообразные сложные конфигурации применяют укладку змейкой.

Расстояние между трубами

Шаг укладки трубы определяется расчетом и обычно соответствует 15, 20 и 25 см, но не более. При раскладке трубы с шагом более 25 см нога человека будет ощущать разность температур между и непосредственно над ними.

По краям помещения трубу греющего контура закладывают с шагом 10 см.

Допустимая длина контура

Длину контура необходимо подбирать под диаметр трубы

Это зависит от давления в конкретной замкнутой петле и гидравлического сопротивления, величины которых определяют диаметр труб и объем жидкости, который подается в них в единицу времени.

При устройстве теплого пола часто происходят ситуации, когда нарушается циркуляция теплоносителя в отдельной петле, восстановить которую невозможно ни одним насосом, вода запирается в этом контуре, в результате чего он остывает. К этому приводят потери давления до 0,2 бар.

Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:

1. Менее 100 м может быть петля, изготавливаемая из металлопластиковой трубы диаметром 16 мм. Для надежности оптимальный размер составляет 80 м.
2. Не более 120 м принимают максимальную длину контура из 18 мм трубы, изготовленной из сшитого полиэтилена. Специалисты стараются устанавливать контур длиной 80-100 м.
3. Не более 120-125 м считается допустимым размер петли для металлопластика диаметром 20 мм. На практике также эту длину стараются уменьшить для обеспечения достаточной надежности работы системы.

Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, при которой не будет проблем с циркуляцией теплоносителя, необходимо выполнить расчеты.

Применение нескольких контуров разной длины

Например, необходимо выполнить систему теплого пола в нескольких помещениях, одно из которых, допустим, ванная, имеет площадь 4 м2. Значит, на ее обогрев понадобится 40 м трубы. Устраивать в других помещениях контуры по 40 м нецелесообразно, тогда как можно выполнить петли по 80-100 м.

Разница длин труб определяется расчетом. При невозможности выполнить расчеты можно применить требование, которое допускает разницу в длине контуров порядка 30-40%.

Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.

Возможность подключения к одному узлу и насосу

Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности применяемого оборудования, количества тепловых контуров, диаметра и материала используемых труб, площади отапливаемых помещений, материала ограждающих конструкций и от многих других различных показателей.

Такие расчеты необходимо доверить специалистам, имеющим знания и практические навыки в выполнении таких проектов.

Определение размера петли

Размер петли зависит от общей площади помещения

Собрав все исходные данные, рассмотрев возможные варианты создания обогреваемого пола и определив самый оптимальный из них, можно приступить непосредственно к расчету длины контура водяного теплого пола.

Для этого необходимо разделить площадь помещения, в котором укладываются петли для водяного отопления пола на расстояние между трубами и умножить на коэффициент 1,1, который учитывает 10% на повороты и загибы.

Определить длину петли, укладываемой с шагом 20 см в помещении площадью 10 м2, находящемся на расстоянии 3 м от коллектора можно, выполнив следующие действия:

10/0,2*1,1+(3*2)=61 м.

В этом помещении нужно уложить 61 м трубы, образующей тепловой контур, чтобы обеспечить возможность качественного обогрева напольного покрытия.

Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших отдельных помещениях.

Чтобы правильно определить длину трубы нескольких тепловых контуров для большого количества помещений, запитанных от одного коллектора, необходимо привлечь проектную организацию.

Она сделает это с помощью специализированных программ, которые учитывают много разных факторов, от которых зависит бесперебойная циркуляция воды, а значит и качественный обогрев пола.

Оптимальная длина контура теплого пола: tvin270584 — LiveJournal

«Теплые полы» давно уже не воспринимаются как некая экзотика – все больше хозяев домов обращаются к этой технологии обогрева своих жилых владений. Такая система может полностью брать на себя функцию полноценного отопления жилья, или работать в тандеме с классическими отопительными приборами – радиаторами или конвекторами. В статье мастер сантехник расскажет, об ограничениях на длину одного контура теплого пола.

Необходимые данные для расчета

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:

• Температура, которая должна быть над покрытием пола;
• Схема раскладки петель с теплоносителем;
• Расстояние между трубами;
• Максимально возможная длина трубы;
• Возможность использования нескольких различных по длине контуров;
• Подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы.

«Змейка»

Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.

«Двойная змейка»

Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.

«Угловая змейка»

Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.

«Улитка»

Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно.

Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

• Ш — ширина комнаты.
• Д — длина помещения.
• Шу — «шаг укладки» (расстояние между петлями).
• К — расстояние от коллектора до точки соединения с контурами.

Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м² со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

• Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
• Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
• При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором.

Температура в комнатах

Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:

• 27-29 °C для жилых комнат;
• 34-35 °C в коридорах, прихожих и проходных помещениях;
• 32-33 °C в комнатах с повышенной влажностью.

В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.

Видео

В сюжете – Как не ошибиться с длиной трубы теплого пола

В сюжете – Какая максимальная длина контура тёплого пола

В сюжете – Расчет теплого водяного пола в программе RAUCAD/RAUWIN 7.0

В продолжение темы посмотрите также наш обзор Монтаж водяного тёплого пола

Источник

https://santekhnik-moskva.blogspot.com/2021/08/Optimalnaya%20dlina-kontura-teplogo-pola.html

Развенчание 8 распространенных мифов о напольном отоплении

Следующая информация направлена ​​на развенчание 8 наиболее распространенных мифов, связанных с установкой и эксплуатацией систем напольного отопления.

Миф: есть стоимость за м²

Факт: Полы с подогревом не оцениваются по цене, как напольные покрытия и т. д. Существует широкий диапазон цен, и стоимость системы зависит от конструкции пола, источника тепла, типа установки, т. может варьироваться от 5 до 30 фунтов стерлингов + НДС за м² для новых построек (обычно от 8 до 12 фунтов стерлингов + НДС за м²), а модернизированные системы начинаются с 20 фунтов стерлингов + НДС за м². Для получения дополнительной информации о стоимости проекта, пожалуйста, смотрите этот пост.

Миф: 1 порт/канал на комнату

Факт: количество контуров в системе теплого пола зависит от расстояния между трубами, размера используемой трубы и длины соединения с коллектором. Например, для помещения площадью 30 м² потребуется как минимум 2 контура (с шагом 200 мм для трубы диаметром 16 мм) и 4 контура (с шагом 100 мм для трубы диаметром 11,6 мм) при использовании нашей системы модернизации Premium.

Максимальная длина контура составляет 100 м (труба 16 мм) и 80 м (труба 11,6/12 мм).

Миф: каждый порт коллектора является «зоной»

Факт: Зона – это область/помещения, которые необходимо контролировать. Ссылаясь на приведенное выше объяснение, зона может иметь несколько цепей/портов от коллектора. Зона обычно определяется контуром(ами) управления термостата.

Миф: теплые полы всегда включены

Факт: Все системы отопления должны использоваться при правильном использовании элементов управления. Огромные «пики и впадины» температуры делают системы отопления неэффективными. Лучший способ использовать UFH (и любую другую систему) — это использовать откат на элементах управления. Другими словами, установите минимальную температуру около 16°-18° весной/летом и 18°-21° осенью/зимой вне каких-либо запрограммированных или ручных настроек температуры.

UFH включается только тогда, когда это необходимо, когда термостаты запрашивают нагрев для достижения заданной температуры. Хорошие системы UFH могут давать часы остаточного тепла, поэтому может казаться, что система включена, когда она на самом деле выключена. Пониженные температуры позволят быстро нагреться до более высокой требуемой температуры и предотвратят большие пики и провалы. Прочтите этот пост для получения дополнительной информации о выборе правильных элементов управления.

Миф: теплые полы нагреваются часами

Факт: Первоначальный прогрев бетонного пола может занять несколько часов. Однако на самом деле это должно быть только с первого ввода в эксплуатацию. Правильное использование органов управления, как описано выше, при обычном использовании предотвратит это. Однако чем толще бетон, тем дольше время нагрева, тем лучше отдается остаточное тепло.

Ориентировочно, большинству систем стяжек требуется 1-2 часа, чтобы достичь комнатной температуры, хотя они могут рассеивать тепло в течение нескольких часов. Поэтому рекомендуется настроить элементы управления так, чтобы они включались и выключались до того, как они потребуются. Модернизированные системы могут нагреваться в течение часа.

Миф: вы не можете иметь UFH в существующем доме

Факт: Наши модифицированные системы (или широко известные как «накладные» или «надпольные» системы) предназначены для прохода по существующему полу, а некоторые из них обеспечивают выход «обычной» системы UFH без необходимости земляных работ в перекрытиях. будут некоторые примеры, когда невозможно иметь UFH, хотя теперь вместо этого доступны модернизированные системы настенного и потолочного отопления.

Миф: У вас не может быть UFH с балочными перекрытиями

Факт: В строительстве используется несколько типов балок, но для каждого типа существует своя система. Установки UFH потребуют либо установки над полом/балками, либо установки снизу, либо установки между балками. Если вам нужна дополнительная информация по этому поводу, вы найдете этот пост полезным.

Миф: У вас не может быть UFH с ковром

Факт: ДА, вы можете! Фонд ковров провел некоторые исследования совместно с Ассоциацией производителей напольного отопления (UHMA), и это убедительно доказало, что большинство ковров можно использовать в системах напольного отопления без ухудшения характеристик системы.

Исследование показало, что ковер/подложка с комбинированным термическим сопротивлением менее 2,5 кгс позволяют системам напольного покрытия работать эффективно. Мы рекомендуем потребителям выбрать самое тонкое сочетание ковра и подложки, которое им подходит, максимум до 2,5 тонн. Прочтите этот пост, если вам нужна дополнительная информация об установке напольного отопления, когда у вас есть ковер.

Водяной теплый пол Руководство и инструкции по установке

Руководства по водяному теплому полу

• 6 сентября 2022 г.
• Сообщение от Даниэль Ди-Томмазо

29 июль

Содержание:

1. Планирование системы напольного отопления
2. Установка
3. Заполнение системы
4. Управление системой
5. Ввод системы в эксплуатацию

1. Планирование

При необходимости мы можем предоставить полный CAD-проект для систем. Тем не менее, для вашей помощи мы перечислили ниже некоторые из основных соображений, которые следует учитывать при планировании системы подогрева пола.

• Расположение коллектора. На этапе планирования вашего решения для обогрева пола в первую очередь необходимо определить идеальное место для коллектора. Все подающие и обратные трубы теплого пола будут идти к коллектору и от него, поэтому он должен быть идеально расположен по центру между всеми отапливаемыми помещениями. Блок управления насосом/температурой подходит непосредственно к нашим коллекторам, а центр проводки устанавливается рядом с
  коллектор.
• Тип трубы – многослойная труба с алюминиевым сердечником (Pex-Al-Pex или Pert-Al-Pert) идеально подходит для современных систем напольного отопления, так как обеспечивает максимальную теплопередачу, сбалансированную с гарантией очень прочной и прочная труба. Труба, одобренная WRAS, имеет дополнительное преимущество: она гарантирует, что она прошла строгую процедуру тестирования, чтобы убедиться, что она подходит для использования с питьевой водой в Соединенном Королевстве. Наша труба Pex-Al-Pex для напольного отопления диаметром 16 мм одобрена и сертифицирована WRAS Великобритании. Таким образом, помимо теплого пола, его можно использовать для сантехники, для которой у нас также есть полный набор фитингов (любая лишняя труба от теплого пола может быть использована для сантехники). Трубы Pex-Al-Pex и Pert-Al-Pert имеют дополнительное преимущество, заключающееся в том, что они имеют память изгиба и не будут пытаться вернуться к своей форме катушки при установке, и им не нужны формирователи изгиба, как в некоторых старых типах труб.
• Расстояние между трубами – ориентировочно, для объектов, изолированных в соответствии с действующими строительными стандартами и с температурой воды на подаче из котла не менее 50 градусов по Цельсию, расстояние между центрами труб обычно составляет 200 мм. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции и более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние.
• Длина петли трубы — мы рекомендуем максимальную длину петли трубы 100 погонных метров для трубы 16 мм и 80 погонных метров для трубы 12 мм. Эти измерения включают пробег до и от коллектора.
• Количество труб – 100 метров трубы диаметром 16 мм покроют комнату площадью 20,0 м² при расстоянии между трубами 200 мм, при условии, что коллектор находится в этой комнате. Для больших помещений используется несколько петель трубы, которые подключаются к нескольким портам коллектора. Наша труба маркируется каждый метр, поэтому очень легко контролировать длину петли во время установки.
• Установка трубы – Труба устанавливается в пределах 100 мм от стен по периметру помещения. В системах напольного отопления в стяжке труба крепится к изоляции с помощью хомутов из расчета примерно 1 хомут на каждые 50–100 см. Мы также должны зафиксировать такие опции, как направляющие для захвата (соединяемые рейки длиной 1,0 м, которые крепятся к изоляции и зажимам трубы в рейке) для простоты установки, если это необходимо. Обычно вы не устанавливаете под кухонными модулями. Мы также можем предложить ряд вариантов наложения, когда труба может располагаться в предварительно проложенных досках или панелях специальной конструкции.

2. Установка

Если мы предоставили вам схему разводки трубопроводов, вы можете следовать ей в процессе установки в сочетании с приведенными ниже пунктами, где это уместно.

• Коллектор – ваш коллектор поставляется предварительно установленным на фиксирующем кронштейне. Прикрутите кронштейн к стене, оставив нижнюю часть коллектора примерно на 400 мм выше уровня пола. Убедитесь, что слева от коллектора остается не менее 200 мм для подключения насоса/блока контроля температуры.
• Блок управления насосом и температурой – Блок насоса поставляется со всеми креплениями для привинчивания непосредственно к левой стороне коллектора. Устройство предназначено для установки на коллекторе и будет стыковаться непосредственно с фитингами коллектора без дополнительных уплотнений или фитингов.
• Труба – Трубу проще всего установить 2 человека – один человек раскатывает рулон, а другой человек, следующий за ним, вставляет зажимы. В качестве альтернативы, установку можно упростить, используя один из наших разматывателей для труб, чтобы удерживать трубу и наш зажим. (шпилька) для вставки зажимов. При ручном раскатывании витков трубы рекомендуется держать змеевик между ногами и раскатывать перед собой, пока ваш коллега следует за ним, закрепляя трубу к изоляции зажимами.
  Если мы предоставили схему трубопровода в САПР, вы можете следовать этой схеме, обращая внимание на количество, направление, длину и расстояние между петлями.
  Если вы устанавливаете систему по собственному проекту, основные моменты, которые следует учитывать, подробно описаны ниже:
  • Расстояние между трубами обычно не превышает 200 мм от центра к центру. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции, более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние. Центры труб будут указаны в приобретенном комплекте или в коммерческом предложении.
  • При установке на расстоянии между трубами менее 200 мм (для достижения большей производительности) изгиб должен быть более мелким, чтобы сформировать форму «С» (форма лампочки), таким образом гарантируя, что радиус изгиба не меньше, чем у интервал 200 мм. Обратите внимание, что минимальный радиус изгиба составляет 5-кратный диаметр трубы.
  • Обычно труба не устанавливается под кухонными модулями.
  • Убедитесь, что вы пометили каждый конец трубы, чтобы легко идентифицировать ее подающий и обратный концы и
    , чтобы определить, какие комнаты он питает.

• Крепление трубы к коллектору – После того, как ваша труба уложена на пол, вы можете подсоединить оба конца к коллектору. Коллектор подачи — это верхняя часть коллектора (красный цвет), а обратный коллектор — нижняя часть (синий цвет). Все соединители труб (соединительные стержни) входят в комплект поставки вашего коллектора.
  Чтобы прикрепить трубу к коллектору, выполните следующие действия: Сначала подающий (верхняя секция) коллектор:
  • Сначала отрежьте трубу под прямым углом и до нужной длины, выровняв ее по коллектору 9порт разъема 0003.
  • Вставьте инструмент для расширения трубы в обрезанный конец трубы и поверните его 2-3 раза. Это обеспечивает закругление трубы и снятие фаски, а также удаление острых заусенцев с трубы. Примечание. Неиспользование инструмента для расширения труб может привести к повреждению уплотнений соединителя и, в конечном итоге, к утечке в этой точке системы.
  • Наденьте сначала гайку, а затем оливку входящего в комплект сердечника соединителя трубы на обрезанный конец трубы. Затем вставьте «штекерный» конец прилагаемого соединительного сердечника трубы в обрезанный конец трубы. Теперь переместите трубу в положение порта коллектора и вставьте конец трубы с установленным соединительным сердечником в соединительный порт коллектора. Сдвиньте оливку и гайку вверх по трубе и привинтите к коллектору. Используйте гаечный ключ, чтобы затянуть.
  • Теперь выполните ту же процедуру, чтобы подсоединить другой конец трубы к возвратному (нижняя секция) коллектору.
• ПРИМЕЧАНИЕ. убедитесь, что все петли трубопровода подключены к одному и тому же соответствующему порту каждой части коллектора. То есть соедините первый контур с портом 1 подающего коллектора и портом 1 обратного коллектора.
• Выполните эту процедуру для всех труб.

3. Заполнение системы

1. На коллекторе снимите кожухи с расходомеров, сдвинув их вверх и с прозрачных пластиковых расходомеров.
2. Полностью закройте все контуры, сначала закрыв все расходомеры (закрутите их все вниз по часовой стрелке на черном колпачке, пока они не закроются)
3. Затем закройте все обратные клапаны, повернув синие колпачки по часовой стрелке, чтобы они закрутились вниз и полностью закрыли штифт.
4. Закройте основной большой синий шаровой кран, расположенный слева от обратного коллектора
5. Подсоедините шланг к сливному клапану с правой стороны обратного коллектора – другой конец шланга должен быть направлен вниз к сливному отверстию или аналогичному . Теперь вода будет поступать только через красный шаровой кран на верхнем коллекторе.
6. Теперь полностью откройте ТОЛЬКО один расходомер, повернув черный колпачок против часовой стрелки до тех пор, пока примерно 5 мм черной пластиковой нити не будет видно из шестигранной гайки латунного цвета в верхней части коллектора.
7. Откройте ТОЛЬКО обратный клапан того же номера контура, который вы только что открыли, на верхнем контуре коллектора, полностью повернув синий колпачок на обратном коллекторе против часовой стрелки (например, если вы откроете первый контур на подающем коллекторе, затем откройте первый контур на обратном коллекторе)
8. Откройте маленький синий шаровой кран, расположенный над сливным клапаном с правой стороны обратного коллектора.

4. Управление системой

• Простые системы расширения радиаторов
  Если вы подключаете систему напольного отопления к существующему радиатору (т. трубы), то система будет работать в то время, когда радиаторы запрограммированы на работу. У нас есть 2 дополнительные системы для этого типа установки.

  Опция 1 представляет собой простую систему расширения радиатора. Эта система использует существующий насос для циркуляции воды и поставляется с клапаном типа TRV от Danfoss для управления потоком воды через систему. Комнатного термостата нет, так как температура регулируется клапаном TRV (так же, как клапан сбоку радиатора). Максимальное покрытие составляет 15,0 м².

  Опция 2 обеспечивает превосходный контроль температуры воды и температуры в помещении и поставляется с собственным насосом, смесительным клапаном и комнатным термостатом. В то время как эта система по-прежнему зависит от работы ваших радиаторов для обогрева пола (поскольку она по-прежнему подключена к трубам радиатора), поставляемый комнатный термостат позволяет эффективно контролировать температуру в помещении (отключение системы при достижении комнатной температуры) не влияя на питание радиатора. Максимальное покрытие составляет 28,0 м².

• Большие и многокомнатные системы
  Для больших комнат и нескольких комнат рекомендуется запустить новый поток и возврат от вашего котла до точки, где будут установлены насос и коллектор теплого пола. Эта установка позволит вам контролировать пол с подогревом полностью независимо от любых существующих контуров радиаторов.

  • Чтобы обеспечить оптимальное управление каждой зоной или участком трубы, приводы
    устанавливаются на коллекторе (они привинчиваются прямо). Приводы портов коллектора
    управляется термостатом (по отдельности или несколькими). Для максимального контроля в каждой комнате можно установить отдельный комнатный термостат для управления каждым портом/зоной, открывая/закрывая соответствующие приводы по мере необходимости. Варианты термостата
    варьируются от стандартного термостата с циферблатом до цифровых программируемых, беспроводных и управляемых приложений (для использования на смартфонах). Для проводных систем необходимо проложить трехжильный и заземляющий кабель от коллекторов к термостатам. Обычно кабели прокладываются от центра коммутации (наши варианты с 4 или 8 зонами являются стандартными), который идеально устанавливается рядом с коллектором. После этого центр проводки становится центром системы управления — к нему легко подключаются насос, приводы, термостаты и котел. Затем центр коммутации управляет системой теплого пола, включая/выключая соответствующие зоны, насос и котел, как и когда это требуется соответствующими термостатами.

5. Ввод системы в эксплуатацию

Включите питание узла коммутации (или термостата, если центр коммутации не установлен)

• Убедившись, что все термостаты выключены, по очереди включите 1 термостат (поверните его так, чтобы он требовал тепла). Убедитесь, что включение каждого термостата запускает насос и начинает циркуляцию воды по контурам. Котел также должен запуститься, хотя это зависит от температуры воды и может произойти не сразу.
• В свою очередь убедитесь, что работа каждого термостата приводит к открытию соответствующего привода коллектора (если он установлен). Обратите внимание, что приводы рассчитаны на медленное открытие, и для полного открытия требуется около 3 минут, и поэтому функция не очевидна сразу — это не мгновенные переключатели включения / выключения, поэтому дайте им время для выполнения своих функций. Приводы ДОЛЖНЫ быть плотно завинчены, чтобы при необходимости порты полностью закрывались.
• Термостатический смеситель смешивает подачу с обраткой, чтобы снизить температуру в трубах, а также регулируется для увеличения или уменьшения общей производительности. Первоначально настройка смесительного клапана должна быть установлена ​​на 35°C и постепенно увеличиваться на 2°C в день до максимальной рабочей температуры 50°C.

Точно так же, как можно регулировать радиаторы, можно регулировать поток через каждую петлю подпольной трубы (на коллекторе), чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Длина каждого участка трубы будет влиять на то, какой поток воды должен быть пропущен через него, чтобы сбалансировать его с другими участками разной длины.

Скорость потока следует отрегулировать следующим образом:

• Полностью открыть все клапаны синего цвета, расположенные на каждом порту коллектора возвратной (нижней) секции, повернув их против часовой стрелки
• Снимите пластиковые кожухи красного цвета, которые расположены над прозрачными пластиковыми расходомерами на коллекторе верхней секции, потянув их прямо вверх.
• По очереди откройте все расходомеры на максимальный расход, повернув расходомеры против часовой стрелки (зажмите их пальцами от основания расходомера). После полного открытия они поднимутся вверх до точки, где примерно 5 мм пластиковой нити размотались и поднялись из корпуса коллектора.

• После полного открытия необходимо установить длину каждой петли трубы (на
  глядя на маркировку, указывающую метраж, сбоку трубы.
• Теперь необходимо отрегулировать поток через каждый отдельный контур, как указано в таблице
  ниже. Поворот измерителя потока по часовой стрелке уменьшит поток, а против часовой стрелки увеличится
  поток через петли для нагрева под полосой:

Длина петли	Процентный показатель. 25% Открыто
25 to 60 metres	50% Open
60 to 85 metres	75% Open
85 to 100 metres	100% Open

Note: The above таблица предназначена только для ознакомления. Балансировка потока не является точной наукой, так как потоки в системе напольного отопления постоянно меняются. Если 1 комната достигает температуры, она отключит поток в соответствующие петли, тем самым увеличив поток через петли, которые все еще открыты. При регулировке помните, что теплые полы изменяют температуру медленнее, чем радиаторы, и каждый раз следует вносить небольшие корректировки.
Признак хорошей системы напольного покрытия заключается в том, что вы забываете, что она есть, и что вам не нужно постоянно возиться со статистикой, если вы попытаетесь направить слишком много тепла в пол, вы встанете, чтобы повернуться. стат вниз, если вы нажмете слишком мало, в комнате никогда не будет тепло, независимо от того, что вы делаете со статом. Конечно, в разгар лета или в жару получить хорошую настройку будет сложнее. Поэтому иногда вам нужно подождать, пока станет прохладнее, чтобы сделать все правильно. Маленькие ступени и терпение под полом — самый продуктивный способ найти идеальный баланс.
