26.03.2019, 818 просмотров. Маркировка полипропиленовых труб Главной сферой использования полипропиленовых труб стало обустройство инженерных коммуникаций, предназначенных для снабжения здания горячей водой или транспортировки оптимально разогретого теплоносителя в отопительных системах. Технические характеристики предлагаемых магазинами модификаций обладают индивидуальными показателями, поэтому выбор трубных изделий сопровождается определением нанесенной производителем маркировки. Как узнать маркировку труб Используемые сегодня стандарты заставляют разделять рассматриваемую продукцию на четыре группы. Чтобы их различать между собой, изготовители оставляют на внешней полипропиленовой поверхности буквы латинского алфавита и два числа. Последним элементом маркировки демонстрируется максимальный параметр давления, при котором функционирующий трубопровод не повреждается: PN10 — изделиями упомянутой группы формируются инженерные коммуникации, работающие под давлением до десяти атмосфер. Стенки обладают относительно малой толщиной, поэтому трубная продукция подвергается повреждению высокими температурами. Низкие показатели эксплуатационных свойств вынуждают людей использовать трубы только при создании холодного водоснабжения в доме. PN16 — оснащенные такой маркировкой трубы из полипропилена не разрушаются под влиянием давления в шестнадцать атмосфер, а температура транспортируемых жидкостей достигает шестидесяти градусов тепла. Ее проникновение за пределы упомянутого показателя чревато деформацией изделий, которые вынуждены участвовать в прокладке поставляющих в дома холодную воду магистралей. PN20 — как показывает маркировка, эта разновидность полипропиленовых труб длительный период сопротивляться давлению в двадцать атмосфер. Максимальная температура переносящейся воды достигает 95 градусов выше нуля. Поэтому изготовленные из полипропилена трубы беспрепятственно используются при обустройстве систем горячего водоснабжения и отопления. PN25 – маркированная таким обозначением продукция может применяться для прокладки отопительных трубопроводов. Максимальная температура жидкости соответствует девяноста пяти градусам тепла, а давления — двадцати пяти атмосферам. Изделия армируются композитом, который дополняется капроновым волокном или алюминиевой фольгой. Упомянутые элементы снижают показатель температурной деформации, поэтому трубы применяются в прокладке всевозможных напорных систем.

Наши партнеры

свойства материала, виды и назначение, маркировка, таблица диаметров, как выбрать правильный размер

Содержание

1. Свойства материала
2. Виды полипропиленовых труб и их назначение
3. Маркировка полипропиленовых труб
4. По давлению
5. По составу сырья
6.  По маркам продукции
7. От чего зависит выбор диаметра полипропиленовой трубы
8. Таблица диаметров полипропиленовых труб
9. Сечение полипропиленовых фитингов
10. Для отопления и водоснабжения
11. Для канализации
12. Для вентиляции
13. Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали

Новые строительные технологии при монтаже инженерных систем вместо обычных трубопроводов из чугунных и стальных труб предлагают гораздо более выгодные материалы – полимерные. Например, трубы ПВХ все чаще используются для канализационных сетей, полиэтиленовые трубы для водоснабжения, полипропиленовые трубы и фитинги для систем отопления. Главным показателем является внутренний диаметр полипропиленовых труб, на него стоит обратить особое внимание.

Свойства материала

Полипропилен — это своего рода термопластичный полимер. Он изготовлен методом объединения (полимеризации) молекул производного газа этилена. Международное обозначение полипропилена «PP». Рассмотрим более подробно свойства и технологию изготовления этого материала нового поколения.

Обладая уникальной устойчивостью к воздействию щелочных растворителей и агрессивных веществ, материал широко используется при монтаже любых сантехнических сооружений. Выдерживает низкие и высокие температурные условия, они могут варьироваться от минус 10 до плюс 100 С.

Виды полипропиленовых труб и их назначение

На сегодняшний день предлагается огромный ассортимент данной продукции. Перед покупкой стоит обратить особое внимание на тип материала. Он может быть следующим:

• армированный;
• цельный.

Основываясь на технических характеристиках, можно смело заявить о том, что они имеют достаточно обширную область применения. Часто их используют для:

• сооружения канализации;
• транспортировки токсических веществ;
• проведения водоснабжения в здании;
• монтажа вентиляционной системы.

Срок их службы велик, при правильной эксплуатации он составляет 50 лет. Возраст стояка не влияет на функциональность и технические характеристики, они полностью сохраняются.

Маркировка полипропиленовых труб

Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.

По давлению

Каждый материал имеет свою особенность, главной характеристикой, по которой определяется область применения, является давление. Существует основных 3 типа — это:

• для системы теплый пол или проведения холодной воды в дом применяется деталь под номером N10, еще можно взять трубу PN 10. Их давление не составляет выше 10 атмосфер, что позволяет, без проблем проводит вещества;
• модель PN25 обладает структурой, которая состоит из нескольких слоев. Это увеличивает выносливость. По этой причине данный тип активно используется для монтирования системы горячего водоснабжения в зданиях разной высоты. Выдерживает давление до 25 атмосфер.
• тип PN20 или N20 имеет давление в 20 атмосфер, способен выдержать температуру до 85 — 90 градусов по цельсию. Поэтому они применяются для любых сантехнических работ.

Трубы довольно долго могут храниться, но нельзя допускать, чтобы они находились возле отопительных систем или устройств с высокой температурой. Это может негативно отразиться на качестве материала.

Интересно! Как выбрать счётчик для воды: его установка и варианты экономии

По составу сырья

Детали обладают разными составами. Всего существует 4 разновидности:

• PPH — используется в промышленности из-за большого диаметра. В составе присутствует антипирен, нуклеатор и антистатик.
• PPs — применяется при монтаже вентиляционной системе, так как имеет молекулярное строение;
• РРВ — в составе присутствуют микромолекулы. Использовать такую деталь можно при установке теплого пола;
• PPRC и PPR — основное его применение — это канализация, из-за присутствия в составе кристаллического рандом-сополимера.

 По маркам продукции

Среди компаний, занимающихся производством полипропиленовых труб наиболее популярны следующие марки:

• Вавин Экопластик — чешская компания, которой удалось завоевать высокие оценки среди строителей во всем мире. Производитель выпускает полностью пластиковые трубы FIBER, которые имеют минимальный вес, и демонстрируют высокую прочность и устойчивость.
• FV-PLAST — фирма из Чехии, которая выпускает модели с алюминиевыми вставками. Обладают большим спектр размеров, идеально подходят для монтажа сантехники.
• PRO AQUA — производит виды трубок, которые отвечают всем международным стандартам. Стоимость их продукции не высокая, но качество на вашем уровне.
• Валтес (Италия) и Баннингер (Германия) — эти компании выпускают продукции качественную, но крайне дорогою.

От чего зависит выбор диаметра полипропиленовой трубы

Первый вопрос, который встает перед проектированием полипропиленового трубопровода — это диаметр. Его следует выбирать в соответствии с результатами гидродинамического расчета. Суть в том, чтобы выбрать наименьший допустимый размер трубы в конкретном сечении. При расчете учитывается рабочее давление и схема.

Диаметр – это значение, указывающее, где должны быть установлены те или иные трубки. Если внутренний диаметр большой (40 — 200 мм), то такие полипропиленовые трубы используются при строительстве сооружений, предназначенных для использования большим количеством людей (больницы, сауны, гостиницы, крупные магазины, развлекательные центры).

Для индивидуального строительства оптимальными являются изделия диаметром 20-32 мм. Они обладают высокой пропускной способностью и легко принимают необходимую форму.

Параметры подбираются индивидуально, в зависимости от назначения конкретной отопительной ветви. Для прокладки трубопроводов можно выбрать полипропиленовую трубу любого диаметра. Виды размером 20 мм хороши для системы горячего водоснабжения, для стояков внутренний диаметр полипропиленовых труб — 25 мм.

Тип системы отопления также имеет значение, если отопление центральное, можно использовать трубы диаметром 25 мм, если автономные – возможны иные варианты. При создании теплого пола понадобятся полипропиленовые трубы диаметром не более 16 мм.

Таблица диаметров полипропиленовых труб

Уровень транспортируемых веществ относится к главным параметрам, на которые стоит обратить внимание. Если показатель не высокий, то делается установки вида с незначительным сечением. Чем выше уровень, тем больше берется диаметр стояка. Для не больших строений используются типы с сечением 1,6 — 11 см. Основная характеристика — это внутренний диаметр полипропиленовых труб, он подробно описаны в таблице.

Внешний диаметр/мм	PN 25 Внутренний диаметр/ Толщина стенки см	PN 20 Внутренний диаметр/ Толщина стенки см	PN 10 Внутренний диаметр/ Толщина стенки см
16	—	1,06/0,27	—
20	1,32/0,34	1,32/0,34	1,62/0,19
25	1,66/0,42	1,66/0,42	2,04/0,23
32	2,12/0,3	2,12/0,54	2,6/0,3
40	2,66/0,37	2,66/0,67	3,26/0,37
50	3,32/0,46	3,32/0,84	4,08/0,46
63	4,2/0,58	4,2/1,05	5,14/0,58
75	5/0,69	5/1,25	6,12/0,69
90	—	6/1,5	7,36/0,82
110	—	7,32/1,84	9/1

Сечение полипропиленовых фитингов

Говоря о полипропиленовом трубопроводе, нельзя не упомянуть фитинги, которые отвечают за соединение всех его звеньев и образуют повороты, изгибы и ответвления магистрали. Эти элементы обеспечивают наиболее точное соответствие, позволяя на практике реализовать любую схему отопления.

Для полипропиленовых труб используются обычные фитинги или с резьбовой латунной вставкой. Первые соединяются с полипропиленовой сантехникой посредством диффузионной сварки, вторые полипропиленовые, как и металлические трубы.

Сегодня на рынке представлена арматура, размеры которой варьируются в довольно широком диапазоне, что позволяет легко выбрать подходящий образец. Выбор внутреннего диаметра фитингов для полипропиленовых труб определяет условия эксплуатации, это может быть 20 или 50 мм.

Существует два типа фитингов — это с резьбовыми соединениями и без них. Резьбовые фитинги являются съемными и прочными. Тип его выбирается в зависимости от условий эксплуатации. Например, при подключении накопительного бака удобна резьбовая съемная застежка, а при подключении шланга – цельная.

Для отопления и водоснабжения

Проводить воду в дом можно несколькими способами:

• по земле;
• по вершине.

Для этой работы подходят модели, которые обладают внутренней окружностью от 16 до 75 мм.

Если работы по монтажу проводятся внутри здания, то лучше использовать изделие с внутренним диаметром от 12 до 32 мм в сечении. Фитинги для полипропиленовой трубы с характеристикой разреза в 2 — 4 см используются для холодной воды.

При планировании установки системы горячено водоснабжения стоит обратить внимание на продукцию с размером от 0,2 до 1 см.

От правильного размера продукции напрямую зависит теплопроводность по всему зданию. Еще важно пронимать, что вода нагревается до высокой температуры, в среднем она составляет 100 градусов, поэтому лучше приобретать армированные модели.

Для канализации

В последние годы большинство строителей при прокладке канализационных систем пользуются продукцией, которая сделана из полипропилена. Это обусловлено тем, что они имеют массу достоинств и высокую выносливость.

Для проектирования частных домов выбираются типы с внешним параметром от 32 — 75 мм, для внутренних работ 100 — 110 мм. В промышленных масштабах ставят трубки размером выше 1,10 см.

Для вентиляции

Раньше вентиляционную систему создавали из металлических конструкций, сегодня предпочитают полипропиленовый материал. Окружность их сечений варьируется от 1 до 3 см, если прокладываются магистрали для вентиляции здания.

Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали

Те, кто впервые сталкивается с покупкой стояков, не знают, какой внутренний диаметр полипропиленовой трубы необходим. Выбрать все элементы конструкции не составит никаких проблем, так как на всех изделиях присутствует специальная маркировка. Все технические характеристики, которые необходимы для проведения работ, указываются. Покупателю остается только внимательно подобрать всю фурнитуру по одинаковым параметрам.

Рекомендуется покупать все элементы от одного производителя, тогда не возникнет сложностей. В том случае, если изготовитель труб и фитингов разный, то можно осуществить проверку на совместимость. Просто нужно примерить, край одного изделия вставить в другой, если сидит плотно, то они идеально подходят.

Полипропилен — один из лучших материалов, он обладает множеством достоинств. Все конструкции имеют высокие показатели прочности и долговечности. Их можно использовать для частных коттеджей, а также в многоквартирных домах.

Трубы полипропиленовые для водопровода маркировка. Маркировка и символ трубы. Маркировка пластиковых труб для водоснабжения

При проведении ремонтных работ и прокладке различных трубопроводов все чаще применяют не привычные металлические и чугунные изделия, а изготовленные из полимерных материалов. Монтируя отопление в квартире и доме, все больше людей выбирают полипропиленовые изделия и соединения к ним. Маркировка полипропилена может быть разной, в зависимости от:

Соединение использует для соединения витые муфты или коннекторы. Первые используются в установках. холодной воды, а для других – для центрального отопления и горячей воды. Это связано с тем, что полипропилен хоть и выдерживает высокие температуры, но также характеризуется высоким коэффициентом линейного теплового расширения. При проектировании и выполнении инсталляций из полипропиленовых труб необходимо учитывать это свойство труб. В «термостабилизированных» трубах тепловое расширение уменьшается в шесть раз.

Кроме того, в соединениях используются болты, резьбовые наконечники и специальные соединительные блоки. Полипропиленовые трубы очень устойчивы к низким температурам и обычно монтируются на поверхность. Их можно обнаружить, спрятать в монтажных каналах или за экранами. Если работают в бороздах, борозды нельзя заполнять раствором, так как это будет препятствовать свободному перемещению труб из-за перепадов температур. Полипропилен накапливает на своей поверхности статическое электричество и не должен использоваться для передачи горючих и взрывоопасных веществ.

• расчетное давление;
• диаметр трубопровода;
толщина
• ;
• даты производства;
• производственные номера партии;
• торговых марок производителя;
сертификат
• .

Такие изделия недорогие, с хорошими эксплуатационными качествами, а также очень прочные. Их легко монтировать, этим материалам не страшны перепады температур и коррозия.

Самый молодой из материалов “Установки” – полибутилен. Он очень гибкий и, что редкость среди пластиков, не запоминает форму. Он характеризуется эластичностью, ударопрочностью, высокой устойчивостью к ползучести, абразивности и растрескиванию под напряжением, а также к старению. Изделия легко транспортируются и собираются – трубы можно гнуть и прокладывать как электрический кабель. Над трубой не вредит замерзание в ней воды. Если образовался кубик льда, то труба просто расширяется вместе с ним, а после разморозки содержимое возвращается к прежней форме.

Разновидности труб полипропиленовых

На современном рынке представлено большое количество и фитингов к ним в избытке. Для прокладки трубопроводов или других сетей используются разные виды полипропиленовых труб. Если требуется холодное водоснабжение, применяются полипропиленовые трубы с маркировкой PN 10, изделия маркировки PN 16 предназначены для подачи горячей воды и монтажа отопления посредством теплых полов, маркировка PN 20 универсальна, такие материалы могут применяться как для холодных и для холодной и для горячей воды. С Маркировкой PN 25 обладают повышенными эксплуатационными качествами, имеют более толстые стенки с повышенным запасом прочности. Полипропиленовые трубы с маркировкой PN 25 еще называют армированными. Такие материалы не боятся высоких температур, поэтому их с успехом используют для прокладки горячего водоснабжения или монтажа систем отопления. В данное время налажено производство трех видов труб. Выбирая необходимые, нужно ориентироваться на то, для какой цели они предназначены. Для каждого вида разработана своя маркировка:

В этом отношении медь уступает меди и обладает наиболее выраженной бактериостатической активностью среди металлических материалов. Монтаж системы сводится к отсоединению соответствующего участка трубы от змеевика и перекладыванию его на соответствующий крепеж – хомут или резьбу из латуни.

На что обратить внимание

Полбутиленовые трубы также можно соединять сваркой, однако для этого требуется соответствующее оборудование. Хотя сам материал является самым дорогим из пластиков, используемых в водопроводных установках, простота монтажа и польза в использовании делают из него системы водоснабжения конкурентоспособными. Это решение сочетает в себе лучшие свойства металлов и пластмасс. Алюминий предотвращает проникновение кислорода в трубу, значительно уменьшая ее тепловое расширение и устраняя память формы; Канал может быть окончательно сформирован по мере необходимости.

Характеристики армированных труб

Для правильного проведения системы подачи горячей воды или отопления требуется применение армированных труб из полипропилена. Такие изделия обычно выпускаются серого цвета, поэтому их легко отличить от других. В конструкции этих материалов используется гофрированная алюминиевая фольга. Конструкция такого материала сочетает в себе все преимущества пластиковых и металлических систем. Кроме того, алюминиевый слой не пропускает кислород в середину системы отопления, что продлевает срок службы котлов отопления. Маркировка полипропиленовых армированных труб содержит такие буквы – ППР. Основные преимущества таких элементов:

Поэтому слоистые трубы применяются в основном в системах отопления. Материал обеспечивает химическую стойкость, гладкость внешней поверхности, теплоизоляцию и демпфирование шума установки. Но металл препятствует проникновению кислорода в трубу, снижает ее тепловое расширение, устраняет память формы и повышает термостойкость. Эти особенности делают многослойные трубы особенно подходящими для систем отопления. С другой стороны, многослойные трубы в отверстиях защищают установку холодного водоснабжения от росы, а теплового от потери тепла.

Дополнительным преимуществом является хорошее шумоподавление. Внутренняя поверхность пластиковых труб даже в несколько сотен раз более гладкая, чем стальная. Это значительно снижает сопротивление потоку, а на стенках не образуются отложения. Пластмассы химически инертны, поэтому они не вступают в реакцию с водой или содержащимися в ней соединениями. Большинство пластиков намного хуже, чем медь и сталь, предохраняют трубы от развития бактериальной флоры. В зависимости от типа материала трубы, продаются в рулонах или прямыми отрезками.

• незначительное расширение, поэтому так популярны при прокладке горячего водоснабжения или отопления, расширяя невооруженные изделия в несколько раз больше;
• большая жесткость – из-за этого установка немного затруднена, но готовая система выглядит надежно. За счет жесткости эти конструкции очень прочные, герметичные, надежные.

Полипропиленовые армированные материалы можно использовать для прокладки систем холодного водоснабжения, но чаще выбирают изделия с другой маркировкой – в связи с тем, что стоимость армированных на порядок дороже.

Эти змеевики гибкие, поэтому их можно использовать в системах напольного отопления, где их необходимо сгибать и не соединять по длине. Материал на трубе сообщает надпись сбоку. Он будет включать материалы в последующие слои, такие как. Основным способом соединения ламинированных труб является использование муфт – витых или прессованных.

Обратите внимание на минимально допустимый радиус изгиба отдельных труб. Чрезмерный изгиб приводит к разрушению материала. Пластиковые трубы не трясутся и не вибрируют. Долговечность установки зависит от температуры и давления транспортируемой воды. Слишком высокие температуры ускоряют процесс старения материала.

Для монтажа различных систем отопления возможно использование труб, армированных стекловолокном. Полипропиленовая трубка, усиленная стекловолокном, сильно отличается по конструкции от элементов с алюминиевым армированием. В таких материалах внутренний и внешний слой полипропиленовые, а между ними находится слой стекловолокна. Такая конструкция представляет собой прочный монолит, так как все слои прочно склеены между собой.

Основным недостатком «пластиковых» трубок является легкость проникновения кислорода через их стенки, что не влияет на долговечность самих кабелей, но кислород в воде отрицательно влияет на все узлы и металлические устройства в установке. Более прочный с антидиффузионным покрытием или металлической вставкой, полностью герметизирующей трубу и ограничивающей деформации при перепадах температуры. Прошло много времени, так как единственным способом подключения нагревателя было проложить путь через горизонтальные участки труб, находящиеся где-то рядом с вертикальными.

Эти материалы легко различить по трем слоям, один из которых яркий. При этом разнообразие цветов стекловолоконного слоя в таких трубах ни о чем не говорит, цветовая гамма определяется исключительно производителем. Такой материал можно с успехом использовать при строительстве частных домов. Для монтажа системы отопления из труб, армированных стекловолокном, достаточно иметь только специальный паяльник, а также нож. Соединения получаются прочными, герметичными и могут быть выполнены даже новичком в строительных работах.

Также не нужно гнуть стенки борозды, чтобы вывести трубки в батарею. Традиционные способы сделать это в наши дни все чаще вытесняются, например, трубы лежат в полу и прячутся под ворсом. Такой способ забивания труб не только удобнее, но и эстетичнее. Однако следует помнить, что для этого требуется использование труб соответствующего типа.

Монтажники часто хвалят бетонные материалы за то, что они используются для них, или за то, что их легко укладывать. Лучше всего узнать как можно больше. Всего около десятка лет назад основным материалом для монтажа стали стальные трубы. В настоящее время они используются все реже: их заменили такие материалы, как медь и пластмассы. Немаловажно и то, что их монтаж выполняется гораздо быстрее и быстрее. Они производятся в двух вариантах: твердом и мягком.

Преимущества полипропиленовых труб для отопления

Полипропиленовые трубы с маркировкой для отопления имеют множество положительных характеристик, независимо от вида армирования:

Трубы для монтажа отопления из полипропилена обладают несравненными качествами, поэтому при правильном монтаже Такие элементы будут служат верой и правдой не один десяток лет.

Мягкие трубы дают вам свободу выбора профиля без каких-либо проблем, сокращая количество соединений и сокращая время, необходимое для завершения монтажа. Такие трубы в основном используются для длинных участков прокладки под полом или в монтажных стенах. Трубки жесткие, выпускаются секциями до 6 м, вам не подходят. Любое изменение направления трубы требует использования подходящей формы, что связано с методом пайки или хомута. Из жестких медных труб в котельную обычно монтируют трубопроводы. Они также используются для модернизации старых установок, в которых они заменяют старые стальные трубы.

Область применения

Трубы полипропиленовые широко применяются для прокладки водопроводов с горячим и холодным водоснабжением, вентиляции, систем отопления. С помощью этих материалов можно монтировать напольное и потолочное отопление, соединения долговечны, а отсутствие расширения у таких изделий исключает появление деформаций на перекрытиях.

Медные трубы можно оставить открытыми или спрятать под плинтусами. Первый используется в установках холодного водоснабжения, а другой – для центрального отопления и горячего водоснабжения. Это связано с тем, что полипропилен хоть и устойчив к высоким температурам, но также характеризуется высоким коэффициентом теплового расширения. В «термостабилизированных» трубах тепловое расширение уменьшается в шесть раз.

Кроме того, в соединениях используются винты, резьбовые наконечники и специальные соединительные блоки. Полипропиленовые трубы обычно размещают на поверхности. Их можно обнаружить, спрятать в установочных каналах или за экранными ширмами. Если они направлены на борозды, борозды нельзя заполнять раствором, так как это препятствует свободному перемещению труб из-за перепадов температуры.

Применение элементов, на которых указана маркировка полипропиленовых труб для водоснабжения, имеет некоторые ограничения. Такие трубы не рекомендуются, если температура подачи доходит до 90 градусов, а также если в системе повышено рабочее давление. Их нельзя монтировать в помещениях пожарной безопасности категории Г и в местах, где источники тепла могут нагревать наружный слой труб до 150 градусов. С аккуратностью нужно использовать системы из полипропиленовых материалов там, где возможен контакт с агрессивными химическими элементами, способными деформировать конструкцию.

Трубы из этого материала прочны, термостойки и легко монтируются. Полбутилен очень гибок и, подобно редкому пластику, не помнит форму. Полиэтилен очень химически и эластичный материал и поэтому легко укладывается даже при отрицательной температуре.

Этот дополнительный слой значительно уменьшает трубу теплового насоса и препятствует проникновению в кислородную установку. Кроме того, благодаря этому трубы не имеют памяти формы, что позволяет гибко их изгибать и формировать, что, в свою очередь, упрощает монтаж и снижает дорогостоящий износ. Многослойные трубы являются наиболее универсальными. Его можно использовать для прокладки холодной, горячей и центральной воды для отопления, а также использовать как в пол, так и под штукатурку.

Технические характеристики позволяют применять их в различных областях. Такие системы используются в отоплении и других подобных сооружениях в:

• различные административные учреждения;
• школ;
• дошкольных учреждений;
• больниц;
• на предприятиях и в сельском хозяйстве.

В бытовой технике используются две системы распределения – распределительный вал или параллельный коллектор. Это касается как систем отопления, так и водоснабжения. При выборе системы необходимо учитывать размер установки и количество установленных устройств.

Суть его в индивидуальной трубной подаче – питания и возврата – к каждому радиатору от этого распределительного щитка. Основным преимуществом такого решения является ограничение количества поршней и то, что трубы можно использовать для любой трассы, например, под полом.

Подбор полипропиленовых труб для отопления

Собираясь монтировать отопление в доме или квартире, необходимо учитывать несколько нюансов:

• В первую очередь требуется нарисовать проект отопления. Это можно сделать под самой властью, при определенных знаниях. В противном случае вы можете обратиться за помощью к специалистам;
• нужно рассчитать параметры трубы. Слишком большой диаметр не обеспечивает достаточной эффективности отопительной конструкции, если диаметр излишне мал, вода в трубах будет сильно шуметь;
• теперь требуется хорошо присмотреться к этикетке и подобрать необходимые материалы.

Заключение

Маркировка полипропиленовых труб для отопления имеет очень большое значение при выборе материалов для разводки систем. На нем отображается вся информация о товаре, доступная даже новичкам в технике. Чтобы расшифровать все значения, вам понадобится немного времени и желания.

Здесь для подключения радиаторов используются мягкие медные трубы или многослойные трубы, занимающие кратчайший путь в полу – перед выполнением носика и подключением коллектора. Распределительная система особенно рекомендуется, когда отдельные радиаторы расположены далеко друг от друга. Преимуществом его является еще и то, что при отключении питания любого радиатора могут работать другие радиаторы.

Соотношения SDR и PN

Распределительная система также удобна для монтажников, так как требует небольшого количества подключений и сокращает время запуска установки. Применяется как в системах отопления, так и в системах горячего и холодного водоснабжения. Характеризуется тем, что подключается одна питающая трубка.

Маркировка полипропиленовых труб очень специфична, и сразу в ней не разобраться. Это объясняется тем, что обозначений трубы может быть практически идентичны Но смысл в них совсем другой. Для начала разберемся с обозначениями ППХ, ППР, ППУ и ​​ППМ. Первые два обозначения могут показаться знакомыми. Но это вовсе не гомополимер полипропилена и не рандом-сополимер полипропилена, а… блок-сополимер полипропилена с разным процентным содержанием этилена в составе.

Несколько точек водозабора, если это водопровод или горячее водоснабжение. Эту систему еще называют тройной, так как распредвалы снабжены симисторами, которые подключены к короткому аккумулятору и подходу подогревателя. Трюки следует выбирать в зависимости от того, где они расположены. В системах перекрытий, предназначенных для бетонирования, соединение тройной трубы должно гарантировать механическую прочность. В зависимости от типа трубы применяют паяные, сварные или штампованные соединения.

Маркировка пластиковых труб для водоснабжения

Обжимные компаунды также можно использовать для отсоединяемых наконечников. Преимущество переброски труб в параллельной системе состоит в том, что можно использовать различные виды труб – как жесткие, так и гибкие, а также их можно свободно укладывать под полом, в ограждении или под маскирующим экраном.

Максимальное содержание Этилен в составе – PPH, PPU содержит высокое количество этилена, PPR – среднее, PPM низкое. Для отличия этой маркировки от обозначений гомополимеров и статистических сополимеров полипропилена в данной статье мы будем использовать дефис, например, PP-H для гомополимера, а PPH для обозначения количества содержания полиэтилена в полипропилене и т. д. Правда, производители не всегда руководствуются такой логикой. Часто дефис не ставится, и статистический сополимер полипропилена может обозначаться PPRC или PPR-CT Для нового материала, описанного ранее. Кстати, здесь уместно сказать, что обозначение PPRC технически грамотное, потому что в английской расшифровке эта аббревиатура выглядит так: Полипропилен Random Cristalinity , То есть PPRC, но маркетологи потеряли одну букву, из-за чего эта путаница возникла с сокращениями.

Часто встречаются И. другие виды марковок . Например, КПП. Не слишком информативно, правда? Эта маркировка указывает на то, что труба изготовлена ​​из любой комбинации сополимеров полипропилена. Это может быть как PP-B block-b block, так и статистический сополимер PP-R, но не только гомополимер pp-H, так как он образован из одних и тех же молекул пропилена. Маркировка PPS означает, что трубы, на которые она нанесена, имеют огнеупорные свойства . Они используются в местах повышенной пожароопасности. Остальные виды маркировки мы разместили в таблице для более удобного ориентирования.

PP-H или PP-HO – гомополимер полипропилена (далее – ПП) (тип 1).

ПП-Б. – блок-сополимер ПП (тип 2).

ПП-Р. – Рандом сополимер ПП (тип 3).

PP-RCT. – термостабилизированный статистическим сополимером ПП (тип 4).

PPH – блок-сополимер ПП с максимальным содержанием ПЭ.

ППУ – блок-сополимер ПП с повышенным содержанием ПЭ.

Стр. – блок-сополимер ПП с нормальным содержанием ПЭ.

частей на миллион. – блок-сополимер ПП с пониженным содержанием ПЭ.

ППЦ или ППЦП (также ПП/СО) – сополимер ПП (общее обозначение для блок-сополимера и рандом-сополимера ПП, последняя маркировка ППЦП и ПП/СО может указывать на блок-сополимер).

ППС – Огнеупорный ПП с антибликовыми добавками.

Хипп. – Высокоэксактичный гомополимер ПП, обладающий большей прочностью, чем обычный гомополимер.

PP-X и PP-XMOD – Сшитый ПП.

ЭПП. – вспененный ПП.

Эмпп. – вспененный полипропилен с добавками каучука.

мпп. – ПП с металлоценом.

ПП-ЭПДМ, ПП/ЭП и др. – Различные смеси ПП (с этиленом, диеном и др.).

На сегодняшний день нет устоявшейся методики маркировки труб , поэтому каждый производитель вправе использовать любые обозначения. Это, конечно, усугубляет путаницу, но обычно описание труб помогает понять, какой материал имеется в виду под этой маркировкой. А пока можно посоветовать быть внимательнее и изучить сопутствующие документы. Вообще надо сказать, что в наше время появилось много новинок из полимерных материалов и полипропилена в том числе. Стандартная этикетка Такая продукция помогает разобраться в многообразии используемых компонентов во всем многообразии, но даже в тех случаях, когда производитель лакирует трубы, вроде бы по-своему, найти общие обозначения все же можно. Например, важно Имеет маркировку водопроводных труб На основе полимеров. Дает, на самом деле, много информации, помогающей выбрать тот или иной товар без ссылок на какие-то посторонние советы, порой ложные. Вам просто нужно уметь расшифровывать все данные.

Рассмотрим суть маркировки полипропиленовых труб.

Нюансы маркировки

Не так сложно, как кажется, все понятно Разнообразие Полипропиленовые трубы. Нужно только помнить, что производятся они как за границей, так и в России. Трубы полипропиленовые класс по различным параметрам. В частности, мы уже выяснили, что они различаются по типу так. Во-первых, с обозначением Пп-н. Изготовлен из гомополипропилена. Высокие показатели прочности позволяют применять такие трубы в системах с холодным водоснабжением, вентиляцией. Второй тип, с обозначением ПР-Б. . Производится из блок-сополимера. Используется для тех же целей, что и предыдущий вид, кроме того, находит применение в конструкции теплых полов. Третий тип, PP-R, самый востребованный на данный момент, но не самый совершенный . В его производстве участвует рандомсополимер. Сферами использования таких труб являются и водопроводные коммуникации, и системы отопления, теплые полы и так далее. Наконец, четвертый, особый вид обозначается аббревиатурой pP-RCT 9.0141 . Используется в самых экстремальных условиях с нагревом охлаждающей жидкости до +100 градусов и даже выше.

Трубы полипропиленовые почти любые : Белые, Синие, Красные, Серые, Черные, Желто Зеленые. Цвет может варьироваться от производителя к производителю, но чаще всего синим цветом обозначены трубы для систем холодного водоснабжения, кондиционирования, красным — для горячего водоснабжения и отопления, желтым — для систем газоснабжения. Кроме того, полипропиленовые трубы могут быть обычными, то есть изготовленными из чистый полипропилен или можно отбраковать специальными компонентами: алюминием, стекловолокном, базальтовым волокном. Все рассмотренные характеристики Отображается в маркировке кода на изделии.

Расшифровка стандартная маркировка Также невозможна, т.к. используемая маркировка чаще всего подчинена международному стандарту . Все обозначенные параметры, при правильной их расшифровке, помогают безошибочно выбрать нужный товар. Код включает в себя наименование материала, используемого при производстве определенной трубы, а именно: Б – блок-сополимер, Н – гомополимер, Р – статистический сополимер. но не каждый производитель Включает эти обозначения. На трубах обязательно указывается только аббревиатура ПП (полипропилен). А, например, продукт из рандомсополимера можно обозначать Рандом. Затем следите за внешним диаметром и толщиной стенки.

Наконец, параметр давления заявлен номинально. При постоянной выдержке этого уровня давления труба должна находиться более 50 лет при температуре +20 градусов. Чаще всего это числа от 10 до 25, которые обозначаются давление в барах.

Дополнительно в общей маркировке может быть код чарующий также информация, как, например, соответствие определенным ТЕХСТАНДАРТАМ И НОРМАМ , правилам и другим нормативным системам, обозначение клейма производителя, сертификат Качество, информация о технология производства и классификация по признакам МРС (минимальная длительная прочность). Далее могут следовать, например, номер партии, дата изготовления и так далее. Таким образом, все рассмотренные параметры маркировки обеспечивают исчерпывающая информация О полипропиленовых трубах любого уважающего себя производителя, но отсутствие в маркировке важные данные Может говорить о недостаточном качестве продукции.

Завершая разговор о маркировке полипропиленовых труб, отметим, что полипропилен имеет четыре основные модификации : Гомополимер или RR-H, блок-сополимер или PP-B, статистический сополимер пропилена с этиленом или рандом-сополимер PP-R полипропилен (он же PPRC) и термостабилизированный рандом-сополимер полипропилена PP-RCT. Следует отметить, что на рынке изделий из полипропилена в эксплуатации установлено упрощенное обозначение Модификации PPRC – PP-R, а PPR правильно обозначают одной из разновидностей полипропиленового блок-сополимера.

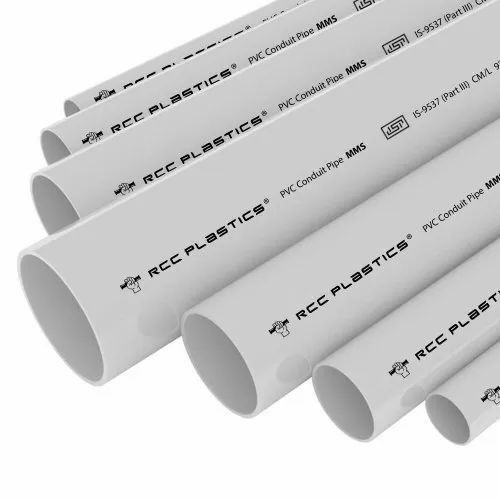

Различные типы промышленной печати на трубах в процессе производства

Печать на пластиковых трубах, или обычно называемая маркировкой или кодированием труб, является важной частью производства труб. Он обеспечивает правильную идентификацию труб в полевых условиях, а также может помочь компаниям дифференцировать свою продукцию на рынке. Читайте дальше, чтобы узнать о важности маркировки труб, наиболее распространенных решениях для печати на трубах и о том, как выбрать лучший вариант для вашего бизнеса.

Почему важна маркировка пластиковых труб?

Обозначение и идентификация

Высококачественные, долговечные коды требуются на протяжении всего срока службы трубы, они помогают идентифицировать и маркировать определенные эксплуатационные характеристики труб и маркировку. Маркировка включает информацию о трубе, такую ​​как диаметр, толщина стенки, температура и номинальное давление, соответствие стандартам (например, DIN), идентификационный код, штрих-код, страна происхождения и логотип компании.

Безопасность и обслуживание

Пластиковые трубы бывают самых разных типов для использования в различных отраслях промышленности. От коммерческих применений, таких как капельное орошение и выщелачивание, до обычных применений, таких как водопроводные трубы и системы канализации жилых домов. Ожидается, что в зависимости от типа трубы некоторые установки прослужат от 50 до 100 лет.

Неправильная маркировка труб может привести к дорогостоящим задержкам при установке или ремонте, вызвать проблемы со здоровьем и безопасностью (например, из-за загрязненной воды) и даже нанести вред окружающей среде. Маркировка пластиковых труб может обеспечить высокий уровень прослеживаемости в случае нарушения целостности пластиковых труб. Труба с неадекватной маркировкой может привести к тому, что она будет использоваться не по назначению в целях, для которых она не подходит. В случае технического обслуживания правильная идентификация является ключом к предотвращению путаницы или неэффективного ремонта.

Дифференциация на рынке

Маркировка труб может помочь выделить продукт среди конкурентов. Во-первых, это упрощает работу точек продаж и магазинов трубной продукции. Более того, он дает конечным пользователям уверенность в том, что он правильно оценен для их приложения, способствуя воспринимаемому качеству, повышению доверия и продаж.

Доступные технологии экструзионной печати на трубах

Доступно несколько решений для печати на пластиковых экструзионных трубах. И методы идентификации труб могут выходить за рамки простой печати. Например, трехслойная траверса DRTS может добавлять цветные полосы на внешнюю поверхность трубы в процессе экструзии. Однако в рамках этой статьи мы сосредоточимся на трех основных методах маркировки труб: лазерной печати, струйной печати и тиснении.

Лазерные печатные машины

Лазерные принтеры используют лазерные лучи, которые маркируют трубу в точке контакта с поверхностью трубы. Этот метод постоянно травит поверхность материала, не требуя физического контакта, чернил, растворителей или других материалов. Лазерная печать на пластиковых трубах работает как на белых, так и на черных материалах труб. Существует множество типов, но наиболее распространены лазерные принтеры для труб из полиэтилена и машины для лазерной печати для труб из ПВХ.

Промышленные струйные принтеры

Струйная печать — это метод маркировки на основе чернил, который работает практически на любой экструдированной поверхности трубы и работает в условиях высокой температуры. Кроме того, он использует пигментированные (цветные) жидкости, облегчающие яркую, легко читаемую маркировку как на темных, так и на светлых трубных профилях. Наконец, струйная печать обычно позволяет печатать более крупные метки или больше строк текста по сравнению с остальными методами вертикального кодирования. Эта универсальность делает струйную печать наиболее широко используемой технологией экструзионной печати труб.

Тиснение

Тиснение – один из старейших методов кодирования труб. Он маркирует пластиковую трубу, штампуя на ней предварительно расположенные металлические цифры с использованием тепла и давления. Этот метод создает постоянные метки и не требует использования чернил или других расходных материалов. Однако для этого требуется полный контакт с производимой трубой, маркировка может создавать потенциальные слабые места на трубе и не так четко читается по сравнению с другими методами маркировки.

Какой метод подходит для вашей производственной линии?

Каждый метод маркировки труб имеет свои преимущества и недостатки. Выбор правильного метода печати на трубах для вашего приложения требует учета нескольких факторов. К ним относятся типы производимых труб, скорость экструзии, требования к техническому обслуживанию и расходным материалам и, конечно же, бюджетные ограничения.

Если вы работаете в развивающейся стране или в отдаленном месте, это может означать, что расходные материалы и техническая поддержка будут стоить дороже.
