Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

  1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
  2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
  3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

  1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
  2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН.
    Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
  3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

Что еще обозначено в маркировке

  1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
  2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
  3. Товарная марка изготовителя продукции, информация о сертификате
    . Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб


буквы и цифры, использование, характеристики и цвет, виды, инструкция по упрощению монтажа

Каждое изделие чтобы его идентифицировать не только визуально, но и по техническим характеристикам имеет определенное обозначение. Касается это и труб ПВХ. Маркировка полипропиленовых труб дает расширенную информацию о назначении, сроке эксплуатации, изготовителе и пр. Подробнее, ниже.

Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

  • Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

  • Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.
  1. однослойная структура «S»
  2. многослойная «M»
  3. термоизолированная «TI»
  4. огнестойкая «HI»
  5. полипропиленовый материал обозначается «PP»
  6. полипропилен с повышенным давлением«PP-RP»
  7. сшитый полиэтилен«PEX»
  8. алюминий «AL»
  • Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:
  1. о сечение, толщине стенок,
  2. об изготовителе,
  3. номер партии выпуска, дата, серия и пр. (15 цифр),
  4. данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

Маркировка на трубах

Сферы использования

Помимо вышеприведенных данных существует еще один вид обозначения, который показывает, где можно монтировать, укладывать полипропиленовые трубы. Она представлена небольшим схематичным рисунком. Например. Может быть изображен домик, где волнистыми линиями (горизонтальными, вертикальными, внизу или вверху) показано возможное применение, то есть: теплый пол, теплые стены, водоснабжение и пр.

Полный перечень применения следующий:

  1. Питьевые водоводы.
  2. Отопительные трубопроводы.
  3. Водоснабжение.
  4. Теплые стены, теплый пол.
  5. Применение в промышленной инфраструктуре.
  6. Орошение сельхозугодий.
  7. Спортивные сооружения (бассейны, поля).
  8. Судостроение.
  9. Для пожарной безопасности.

Полимерные материалы, и в том числе трубы, широко вошли во все сферы нашей жизни, но из этого списка для населения насущными являются: маркировка, указывающая на возможность установки отопительной системы и магистрали водоснабжения.

Качественные характеристики и цвет изделий

Говоря о предпочтении материала для монтажа трубопроводов любого назначения, выбор будет идти не между металлическими, металлопластиковыми образцами, а именно среди ПВХ изделий, которыми сейчас насыщен строительный рынок.

Разнообразие труб

Анализируя весь ассортимент представленной продукции не нужно ориентироваться на цвет, если у вас планируется скрытая коммуникация. В продаже имеются трубы и комплектующие к ним (соединительным части и детали) в белом и сером исполнении. Разницы между свойствами такого материала нет. Поэтому цвет – это ваше дизайнерское предпочтение.

Разновидности и предназначение каждого из видов

Имеются армированные и неармированные трубы.

ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

В качестве определения можно сформулировать следующим образом.

Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

Выбор подходящей трубы

  1. Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
  2. Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
  3. Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

Использование труб, армированных стекловолокном для подвода горячей воды, является беспроигрышным вариантом, поскольку именно этот материал надежен, практичен, удобен и имеет большой компенсационный коэффициент. Отличный выбор для отопительной системы (пайка не требует дополнительной обработки, счистки фольги, соединительных конца трубы с фитингом, не будет «гулять», провисать и выскальзывать из крепежных клипсов).

Остальные образцы не являются такими универсальным, что делает их менее востребованными.

Упростить процесс монтажа за счет правильного выбора расходных материалов

Итак, монтаж. Наиболее простой в обращении и удобной в работе является неармированная пропиленовая труба. Ее однородная структура дает возможность беспрепятственного соединения с муфтами, фитингами и пр. Такой же практичной в обращении является изделие, армированное стекловолокном, которое плавится хорошо и не требует дополнительных обработок.

Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

  1. Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
  2. Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

Полипропиленовые трубы и фитинги. Достоинства и недостатки. Применение. Маркировка. Статьи

Полипропиленовые трубы и фитинги

Полипропилен (РР) получают полимеризацией пропилена.

Пропилен – это газообразное вещество (углеводород ряда этилена) с низкой температурой кипения.

Полимеризация – процесс образования высокомолекулярного вещества путём многократного присоединения молекул низкомолекулярного вещества к активным центрам в растущей молекуле полимера. Полимер – неорганические и органические, аморфные и кристаллические вещества, состоящие из «мономерных звеньев», соединённых в длинные макромолекулы химическими или координационными связями.

Полипропилен рандом сополимер (РРRС) – это статические сополимеры полипропилена, которые имеют в своей структуре чередующиеся молекулы пропилена и этилена.

Вот с помощью такого тяжелого и многоступенчатого процесса получаются всеми уважаемые полипропиленовые трубы. Надо сказать спасибо разработчикам, которые провели и продолжают проводить столь кропотливый труд, результатами которого мы пользуемся в повседневной жизни.

Итак, чем же обладает полипропилен (РРR):
1) Высокая устойчивость. В частности:
-к механическому воздействию (PPR трубы по прочности не уступают металлическим)
-к агрессивным средам (щелочные, кислотные, солевые растворы, нефтепродукты и т.д.)
-к отложениям (в трубах исключено любое образование отложений, это связано с гладкостью внутренней поверхности)
-виброустойчивость и звукоизоляция
-к перепадам давления и гидроударам

-термостойкость
-к коррозии
2) Долговечность
3) Экологичность
Именно поэтому полипропилен идеален для изготовления труб и фитингов.

Полипропилен применяется в:
– Системах отопления высокотемпературных и низкотемпературных
– Системах горячего и холодного водообеспечения
– Системах орошения

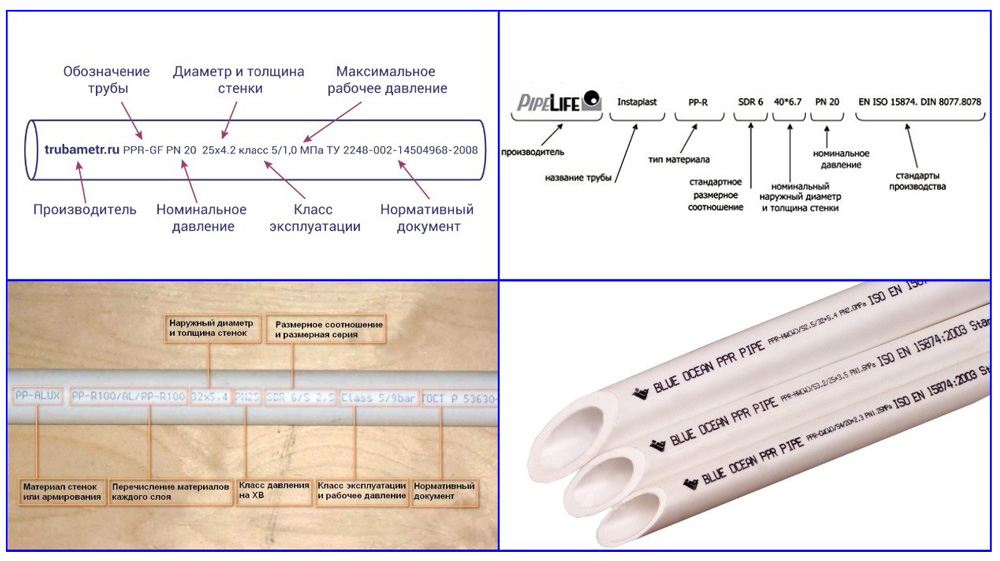

Маркировка полипропиленовых труб:

PP-R 20×3,4 SDR 6 PN20 Наружный диаметр. Труба бывает разных размеров: 16,20,25,32,40,50,63, 75, 90, 110 и125 мм.

PP-R 20×3,4 SDR 6 PN20 Толщина стенки. Благодаря этой характеристике и плотности материала труба держит заявленное давление. Стенка увеличивается пропорционально диаметру трубы, поэтому с увеличением диаметра давление остается постоянным.

PP-R 20×3,4 SDR 6 PN20 Это маркировка, которая определяет соотношение наружного диаметра к толщине стенки. Чем выше SDR, тем тоньше стенка трубы по сравнению с внешним диаметром, т.е. труба, держит меньше давление. Такому значению свойственна формула: SDR=S+S+1. S – это условное обозначение, соответствие старому значению «PN» или «SDR», что показано в таблице.

Производители постоянно совершенствуют трубы, и с улучшением материала становятся лучше характеристики, соответственно увеличивается рабочее давление и температура.

Соответствия обозначений:

S543.22.5
SDR1197.46
PN101620
Значение «S» используется для обозначения трехслойных полипропиленовых труб (Чехия) фирмы Экопластик (Ekoplastik): STABI PLUS с алюминиевой фольгой и FIBER BASALT с базальтовым волокном, изготавливаемые из термостабилизированного полипропилена PP-RCT. Это инновация, которая дала рынку новый взгляд и новое дыхание. Такая модернизация улучшила характеристики материала во много раз, а именно: – устойчивее к давлению при высоких температурах до 50% – выше термостойкость (до 90 градусов С) – на 20% увеличена пропускная способность У такой трубы маркировка несколько отличается, а именно: PP-RCT/PP-RCT+BF/ PP-RCT – FIBER BASALT PP-RCT/AL/ PP-R – алюминиевая фольга

PP-R 20×3,4 SDR 6 PN20 Рабочее давление (в барах). PN делится на 3 вида: Пластиковые трубы PN 10 — разводка холодной воды и отопления «теплый пол».

Пластиковые трубы PN 16 — разводка холодной воды повышенного давления и трубопроводы центрального отопления пониженного давления.

Пластиковые трубы PN 20 — разводка горячей воды и центрального отопления.

У цельнопластиковых труб из полипропилена, как и у любых других, есть свои недостатки, например, высокое линейное удлинение и способность материала пропускать воздух. Эти минусы исключают возможность установки трубы в систему отопления, поэтому придумали армировать трубу алюминиевой фольгой, стекловолокном и базальтом.

Армирование трубы алюминиевой фольгой. Этот тип трубы устаревает, что связано с необходимостью зачищать слой алюминия перед монтажом. Дополнительная операция по зачистке требует специального инструмента (шабера), немного затрудняет монтаж и делает его более длительным

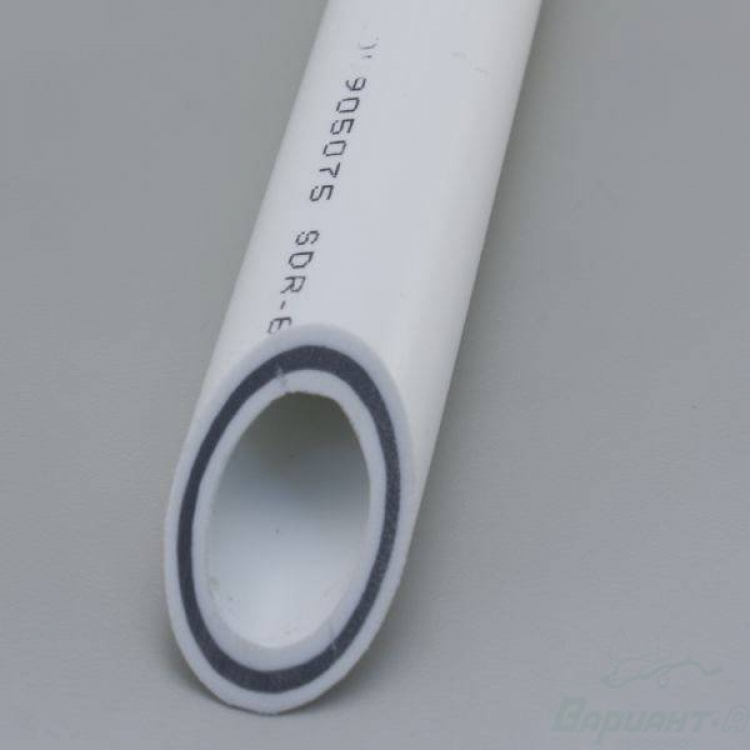

Армирование трубы стекловолокном и базальтом. Трехслойная труба, средний слой которой армирован базальтовым волокном. Благодаря этому труба характеризуется в три раза меньшим тепловым расширением, чем цельнополимерные трубы и полностью исключается пропуск воздуха в систему.

Полипропиленовые трубы и фитинги не зря так востребованы и спрос на них продолжает набирать обороты. Попробуем разобраться почему:
– Приемлемая цена
– Большой спектр применения
– Разнообразие выбора марок
– Легкий монтаж
– Эстетичый вид
– Небольшой вес

Ассортимент труб, представленный в ГТК «Метизы»:

Pro-Aqua ХВС PN10
Pro-Aqua ГВС PN20
Pro-Aqua PN20 армированная алюминием
Pro-Aqua PN20 армированная стекловолокном
Ekoplastik ХВС PN10
Ekoplastik ХВС PN16
Ekoplastik ГВС PN 20
Ekoplastik PN20 армированная алюминием
Ekoplastik PN20 армированная базальтовым стекловолокном.

Купить полипропиленовые трубы и полипропиленовые фитингиВы можете в магазинах ГТК «Метизы».

Маркировка труб и пвх профилей по лояльным ценам

При производстве ПВХ, пластиковых и полипропиленовых труб, профилей, плинтусов и прочей экструзии маркировочное оборудование является скорее вспомогательной технологической единицей. Однако маркировка труб, маркировка ПВХ профилей не менее важна, чем калибрующее устройство, охлаждающие ванны, тянущее, отрезное или намоточное устройство.

Сегодняшние требования к маркировке труб, маркировке пвх профилей заставили изготовителей пластмассовых или резиновых изделий для строительной промышленности и бытового использования обратить внимание на функциональное и надежное маркировочное оборудование. Современные маркираторы должны соответствовать определенным требованиям – четкости наносимой информации, стойкости чернил, цвету маркировки, печати логопитов и машиносчитываемой информации – штрихкодов и Datamatrix.

  • Каплеструйные маркираторы самый эффективный выбор, который прежде всего позволяет экономить средства при приобретении маркировочного оборудования. Маркировка труб, маркировка пвх профилей с помощью каплеструйной маркировки позволяют печатать на всех видах труб – металлопластике, полипропилене, ПВХ, полиэтилене и металле. Для каплеструйных принтеров доступен широкий ассортимент чернил, включая пигментированные чернила разных цветов, что обеспечивает хорошую читабельность на любом фоне и стойкость на большинстве пластиковых материалов. Каплеструйные маркираторы способны наносить от одной до пяти строк текста и несложные графические элементы при скорости протяжки до 9 м/c.  Дополнительную гибкость обеспечивает компактная печатающая головка, которую можно установить сверху, снизу или сбоку относительно продукта.
  • Лазерные маркираторы предоставляют широкий диапазон размеров и стилей сообщений для печати на большинстве пластиковых материалов, обеспечивая достаточную гибкость для выполнения многих задач, включая маркировку пластмассы и резины. При маркировке  ПВХ профилей воздействие лазерного излучения вызывает изменение цвета, добавляя изображению контраст. Однако, для маркировки ПВХ в паре с лазерным маркировщиком необходимо использовать экстрактор продуктов горения, чтобы удалять пары вредных веществ (водород и хлор), выделяемые во время теплового воздействия. На других типах пластмасс и резины лазерный луч оставит нестираемый вытравленный отпечаток. Лазерная маркировка не исчезнет и не потускнеет ни при каких обстоятельствах.
  • Крупносимвольные принтеры с сольвентными чернилами могут быть альтернативой каплеструйным принтерам для многострочной печати мелкого текста, нанесения штрихкодов и логотипов высотой более 15 мм с высоким разрешением на светлых поверхностях из ПВХ и полипропилена. Модели на масляных чернилах  подходят для печати названия продукта, характеристик упакованной продукции, штрихкода, логотипа и другой переменной информации на групповой бумажной упаковке при транспортировке продукции в точки продажи или конечному потребителю.  Печать может наноситься сбоку или сверху на упаковку для удобства считывания информации в случае больших габаритов упаковки.
  • Аппликатор и принтеры-аппликаторы могут обеспечить печать и наклеивание этикеток со штрихкодом, маркетинговых и других самоклеящихся этикеток непосредственно на трубу или любой другой профиль из полипропилена, пнд или ПВХ. Различные способы переноса этикеток гарантируют точное и надежное приклеивание этикеток на различных скоростях линии или в статическом режиме.

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

Маркировка полипропиленовых труб

Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения

  • Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
    Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.
  • Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см2. Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
    Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
  • Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давлениеМаркировкаДиаметр наружный (мм)Толщина стенки (мм)Диаметр внутренний (мм)
PN1020×1,9201,916,2
25×2,3252,320,4
32×3,0323,026,0
40×3,7403,732,6
50×4,6504,640,8
63×5,8635,851,4
75×6,9756,961,2
90×8,2908,273,6
110×101101090,0
PN2016×2,7161,610,6
20×3,4203,413,2
25×4,2254,216,6
32×5,4325,421,2
40×6,7406,726,6
50×8,4508,433,2
63×10,56310,542,0
75×12,57512,550,0
90×15,0901560,0
PN25D, ммD1, ммD2, ммS, мм
2013,221,24,0
2516,626,24,8
3221,233,26,0
4026,641,47,4
5033,252,59,1
6342,065,911,3
7550,077,913,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

PPR разного диаметра

Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.

Например, полипропиленовая труба 20 мм, здесь:

  • PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
  • PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
  • PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.

Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:

  • PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
  • PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
  • PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.

Зачистка PPR шейвером

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Сечение (мм)Глубина сварочной посадки (мм)Время нагрева (сек)Время охлаждения (сек)
20От 14 до 175-62-3
25От 15 до 196-73-4
32От 16 до 228-94-5
40От 18 до 2412-135-6
50От 20 до 2718-196-7
63От 24 до 3024-257-8
75От 26 до 3230-318-9
90От 29 до 3540-419-10

Глубина и время пайки в зависимости от размеров

Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

Сварка произведена правильно. Разрез

Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

Применение

Гофрированный PPR для канализации

Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.

Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.

Заключение

При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.

Модификация, размеры и маркировка полипропиленовых труб

С течением времени неспешно, но с уверенностью отопительное системы и водоснабжение из металла переходят на полимеры. Любопытно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять возможно в произвольных единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, поскольку обращение отправится как раз о нём, другими словами, о модификации, маркировке и размерах, каковые используются для транспортировки жидкостей различной температуры. В случае если вам это весьма интересно, то более подробная информация находится ниже. А помимо этого, вы заметите видео в данной статье, которое наглядно покажет нашу тему.

PPR

Маркировка полипропиленовых труб

  • Наиболее популярная продукция для того чтобы типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря высокой теплоустойчивости – такие изделия применяют для горячего водоснабжения и холодного, и систем отопления. Не смотря ни на что, в любом случае первые буквы сокращения будут PP. Но вы имеете возможность встретить PPH либо PP-1, это указывает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Кроме этого возможно встретить знаки PPB, что показывает на возможность применения для тёплой отопления и воды.
  • Знаки PN показывают на номинальное давление в барах. К примеру, в случае если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равняется 2МПа либо 20,4кг/см2. Среди всей символики в этом случае возможно выделить четыре категории – это PN10, PN16, PN20 и PN25. Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине либо ближе к поверхности имеется армирующий слой, который делают из стекловолокна либо алюминиевой фольги.
  • Кроме главных данных, маркировка показывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стены, нормативный документ данного продукта.

Примечание. направляться заявить, что PN10 и PN19 производятся без армирующего слоя, который помогает не для повышения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давлениеМаркировкаДиаметр наружный (мм)Толщина стены (мм)Диаметр внутренний (мм)
PN1020?1,9201,916,2
25?2,3252,320,4
32?3,0323,026,0
40?3,7403,732,6
50?4,6504,640,8
63?5,8635,851,4
75?6,9756,961,2
90?8,2908,273,6
110?101101090,0
PN2016?2,7161,610,6
20?3,4203,413,2
25?4,2254,216,6
32?5,4325,421,2
40?6,7406,726,6
50?8,4508,433,2
63?10,56310,542,0
75?12,57512,550,0
90?15,0901560,0
PN25D, ммD1, ммD2, ммS, мм
2013,221,24,0
2516,626,24,8
3221,233,26,0
4026,641,47,4
5033,252,59,1
6342,065,911,3
7550,077,913,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

Обратите внимание на таблицу, и вы заметите, как изменяются геометрические показатели в зависимости от номинального давления при однообразном наружном сечении.

К примеру, полипропиленовая труба 20 мм, тут:

  • PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
  • PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
  • PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но тут уже мало возрастает наружное сечение – в этом случае оно получается 21,2 мм.

Совершенно верно кроме этого изменяются геометрические пропорции и у других сечений, к примеру, полипропиленовые трубы 32 мм:

  • PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
  • PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
  • PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.

Примечание. Учитывая то событие, что армирующий слой из алюминиевой фольги находится не посредине стены, а ближе к поверхности, да и сечение PN25 легко превышает условное, перед свариванием изделий с муфтой инструкция обязывает создавать зачистку места пайки от верхнего слоя PPR и фольги. Осуществить такую процедуру ножом будет очень затруднительно, исходя из этого в таких случаях применяют особый шейвер определённого диаметра.

Сечение (мм)Глубина сварочной посадки (мм)Время нагрева (сек)Время охлаждения (сек)
20От 14 до 175-62-3
25От 15 до 196-73-4
32От 16 до 228-94-5
40От 18 до 2412-135-6
50От 20 до 2718-196-7
63От 24 до 3024-257-8
75От 26 до 3230-318-9
90От 29 до 3540-419-10

время и Глубина пайки в зависимости от размеров

Как вы осознаёте, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм либо с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Кроме этого от сечения зависит время удержания подробностей при сварке и по окончании неё – при застывании. Глубину посадки изделия в время и фитинг её удержания вы имеете возможность выяснить, воспользовавшись верхней таблицей.

Сварочные параметры очень серьёзны для каждого размера, поскольку в случае если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, или проход закупорится по большому счету. В случае если это случится в тройнике либо четверике, то конец просто-напросто перекроет перпендикулярный отвод, что также угрожает понижением проходимости либо затором.

Использование

Кроме привычного для нас применения полипропиленовых труб для систем и водоснабжения отопления, каковые обычно многие домашние умельцы монтируют своими руками, их кроме этого применяют для системы вентиляции помещений и наружной канализации.

К примеру, для канализационных стоков применяют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка тут производится при помощи муфт с резиновыми уплотнителями, а само изделие возможно, как гладкостенным, так и гофрированным.

Для вентиляционных каналов, как на верхнем фото, применяют те же диаметры, что и для наружных канализационных стоков, но лишь вот конфигурация сечения возможно тут не только круглой, вместе с тем круглой, квадратной либо прямоугольной. Главным требованием к вентиляционным каналам есть не повышенная прочность и низкая теплопропускная свойство, а небольшой вес.

Заключение

При выборе полипропиленовых труб вы, непременно, станете обращать далеко не последнее внимание на цена материала. Наряду с этим вам направляться учитывать, что цена складывается не только из номинального давления и размеров стен, но и от марки. Брендовые производители постоянно продают свою продукцию дороже, не смотря на то, что по качеству им смогут не уступать (а также перегонять) совсем малоизвестные начинающие производители.

Маркировка труб ПНД

Маркировка ПНД труб и фитингов – один из методов контроля соответствия качества и рабочих характеристик тем данным, которые были получены согласно документации. К тому же, это удобно для специалистов, которые производят монтаж и сварку.

Нанесение маркировки предполагает соблюдение ряда требований. Она может быть нанесена методом термического тиснения, цветной печати или любым другим способом, но только таким, который не имеет негативного влияния на качество и технические характеристики трубы ПНД. Максимальный интервал печати – не более 1 метра. Маркировка должна быть четкой и разборчивой, иметь цвет, контрастный цвету продукции, не повреждаться во время хранения и перевозки, а также сохраниться на протяжении всего периода эксплуатации независимо от внешнего воздействия среды.

Маркировка должна быть расположена в одну линию одинаковым шрифтом и кеглем. Ниже мы детально рассмотрим, что именно должно быть указано в маркировке. Существуют обязательные атрибуты: зарегистрированный товарный знак, если он есть, наименование производителя, условное обозначение ПНД труб, дата выпуска в формате дд/мм/гг, номер партии. В маркировку допустимо добавлять и дополнительную информацию по желанию производителя.

Максимально допустимая глубина тиснения на ПНД трубах не должна превышать 0,1 мм для продукции с толщиной стенок до 3,7 мм, 0,2 мм для продукции со стенками от 3,7 мм до  9,1 мм и составлять до 0,4 мм для продукции с толщиной стенок свыше 9,1 мм. Глубина тиснения не имеет значения при применении маркировки методом цветной печати.

Минимальный размер шрифта зависит от диаметра. Так для труб ПНД диаметром 16-32 мм применяется шрифт высотой не менее 2 мм, а с диаметром свыше 32 мм – не менее 4 мм.

Катушки, бухты и пакеты с трубами ПНД должны иметь ярлык с нанесенной транспортной маркировкой. В тех случаях, если предполагается транспортировка в открытых вагонах, водным транспортом и т. д. производитель обязан позаботиться о том, чтобы ярлык был изготовлении и закреплен таким способом, при котором не будет допущено его повреждения или утери.

Требования к маркировке регламентируются на международном уровне стандартом ISO/TC SC4 № 651. Он предусматривает, что на полиэтиленовую трубу должна быть нанесена следующая информация:

  1. Знак качества. Как правило, обычно указывает на соответствие требованиям стандарта ISO 9001.
  2. Зарегистрированный в установленном порядке товарный знак или полное наименование производителя. Возможно также указание торговой марки под которой продается продукция, если таковая имеется.
  3. Информация о том, что предприятие-изготовитель обладает знаком качества, который является доказательством того, что предприятие выпускает продукцию высокого качества в соответствии с определенными стандартами.
  4. Код и номер национального или международного стандарта в соответствии с которым изготовлены полиэтиленовые трубы. Это может быть стандарт ГОСТ, ISO или ТУ.
  5. Данные о применяемом материале. Также, при необходимости, могут быть приведены данные о технологии изготовления и классификация по показателю MRS. MRS расшифровывается как минимальная длительная прочность (англ. Minimum Required Strength) и является классификационным признаком по DIN EN ISO 12162. Маркировка полиэтиленовых труб марок ПЭ 63, 80 и 100 производится как  MRS 6,3, 8 или 10 согласно требованиям ГОСТ Р 50838-95. Для сшитого полиэтилена применяется маркировка РЕХ с кодом a, b, c, d, где РЕХ – код сшитого полиэтилена, а буквы представляют варианты сшивки:  а – пероксидный способ, b – c помощью газа силана, с – потоком электронов и d – при помощи азосоединений.
  6. Размер наружного диаметра и минимальной толщины стенки труб ПНД. Для продукции российского производства применяется метрическая система и размерный ряд соответствует диметру в миллиметрах. Существует более двух десятков видов полиэтиленовых труб различного диаметра, начиная от диаметра в 10 мм и заканчивая размером в 1200 мм. Что касается продукции иностранного производства, в частности европейского, то их маркировка производится в дюймах. Впрочем, надо отметить несовпадение наружных диаметров полиэтиленовых труб российского и зарубежного производства, так диаметр 3/8″ составит 9,53 см, 1/2″ будет равен 12,7 мм и так далее. После размеров наружного диаметра и толщины стенок указывается SDR (стандартное размерное соотношение) и S (трубная серия). Параметр SDR прямо пропорционален наружному диаметру и обратно пропорционален минимальной толщине стенки. Параметр S высчитывается по формуле (SDR-1)/2.
  7. PN (номинальное давление). Как правило, выражается в барах. Под номинальным давлением понимают то внутреннее давление воды при температуре +20С, при котором срок службы полиэтиленовой трубы составит 50 лет. На деле же труба ПНД может выдержать существенно большее давление в течение короткого времени и выдерживать более высокую температуру жидкости, но с сокращением гарантированного срока службы. К тому же, обычно указываются данные и по максимально допустимым параметрам эксплуатации.
  8. Как правило, в маркировке отдельно указана возможность использовать полиэтиленовые трубы для бытового газа при стандартном давлении и для транспортировки питьевой воды. При этом полиэтиленовые трубы, предназначенные для транспортировки горячей воды и систем отопления, дополнительно маркируются также информацией о допустимом сочетании температур и давления. Может быть указан и документ, который регламентирует эти параметры.
  9. Дата выпуска и номер партии. Не стоит забывать, что у такого рода товара тоже есть гарантийный срок хранения, который составляет два года от даты изготовления. В большинстве случаев данные о дате производства представлены 15 знаками: последние две цифры год производства, месяц, декада месяца, а также номера смены, машины и линии. Для труб, поставляемых за границу, указывается и страна производства.
  10. Происхождение сырья, указанное в виде буквенного индекса.
  11. Фитинги, как правило, имеют также нанесенную информацию об особенностях режима сварки – время сварки, температура сварки, время остывания. Такие данные наносятся в виде штрих-кода или оттиска. Однако они могут быть нанесены и на карточку, сопровождающую деталь.

Как правило, на полиэтиленовых трубах также нанесена маркировка метража. В дальнейшем это поможет специалистам обслуживающей компании проще ориентироваться во время ремонта или техобслуживания трубопроводов.

Недвижимость в Майкопе


К другим статьям…

Индивидуальная маркировка труб | Специализированные варианты маркировки

Маркировка труб используется для добавления логотипов, штрих-кодов, серийных номеров и текста на трубки из ПВХ и АБС в целях идентификации. Маркировка труб также используется для указания направления потока или идентификации труб, по которым проходят потенциально опасные вещества. Тип используемой маркировки трубок зависит от условий окружающей среды предполагаемого применения. В суровых условиях, связанных с химическими веществами или экстремальными температурами, потребуется более прочное и долговечное решение, чем для обычных применений, таких как бытовая сантехника.

Существуют различные маркировки трубок, обеспечивающие постоянное или полупостоянное решение для маркировки трубопроводов из ПВХ и АБС. Доступные варианты маркировки пластиковых трубок могут включать:

  • Этикетки с цветовой кодировкой
  • Струйная печать

Маркировка труб для идентификации и безопасности на рабочем месте

Маркировка труб помогает не только маркировать и идентифицировать продукты, но также может сыграть решающую роль в обеспечении безопасности на рабочем месте. Маркировка вашей трубки имеет несколько преимуществ и целей, в том числе:

  • Идентификационная информация, включая тип материала, информацию о размерах или наименование производителя
  • Маркировка, помогающая при сборке
  • Обозначение номеров деталей или серийных номеров
  • Маркировка труб, транспортирующих воду и опасные жидкости
  • Указание направления потока
  • Прочая маркировка труб по индивидуальному заказу

Crescent Plastics предлагает решения для пластиковых труб из АБС и ПВХ, которые вам нужны, независимо от того, ищете ли вы трубы из ПВХ без маркировки или индивидуальную маркировку труб. Если вы не уверены, какое решение для маркировки труб лучше всего подходит для вашей области применения, мы можем помочь. Для получения более подробной информации свяжитесь с нами.

Маркировка трубок из ПВХ, содержащих опасные вещества

Маркировка трубок особенно важна для обеспечения безопасности на рабочем месте вокруг трубопроводных систем, используемых для опасных материалов. Рекомендации по маркировке труб для опасных жидкостей и воды определяются схемой ASME A13.1 для идентификации трубопроводных систем.

Эти руководящие принципы являются добровольным согласованным стандартом, который не был принят OSHA, но все же должен соблюдаться для определения опасных веществ и предотвращения несчастных случаев и травм.Трубка из ПВХ с надлежащей маркировкой предотвращает путаницу в отношении того, какие вещества содержатся в трубке. Правильная идентификация также помогает при общем обслуживании и аварийных операциях, включая перенаправление, регулировку или отключение потока.

Contact Crescent Plastics для индивидуальной маркировки труб и др.

Crescent Plastics обеспечивает специализированную маркировку всех наших труб и трубок, изготовленных по индивидуальному заказу. Свяжитесь с нами для получения дополнительной информации о наших возможностях маркировки труб или запросите ценовое предложение для вашего проекта маркировки труб

.

Полипропиленовые трубы для маркировки водоснабжения.Маркировка труб и символ. Маркировка пластиковых труб для водоснабжения

При проведении ремонтных работ и прокладке различных трубопроводов все чаще используются не привычные изделия из металла и чугуна, а из полимерных материалов. Устанавливая отопление в квартире и доме, все больше людей выбирают полипропиленовые изделия и соединения к ним. Маркировка полипропилена может быть разной в зависимости от:

Соединение использует для соединения витые муфты или соединители.Первые используются в установках. холодная вода, а для остальных – на центральное отопление и горячую воду. Это связано с тем, что, хотя полипропилен выдерживает высокие температуры, он также характеризуется высоким коэффициентом линейного теплового расширения. Это свойство труб необходимо учитывать при проектировании и установке труб из полипропилена. В «термостабилизированных» трубах тепловое расширение уменьшается в шесть раз.

Кроме того, в составах используются болты, резьбовые наконечники и специальные соединительные блоки.Полипропиленовые трубы очень устойчивы к низким температурам и обычно монтируются на поверхности. Их можно обнаружить, спрятать в монтажных каналах или за экранными экранами. Если они работают в бороздах, их нельзя заполнять раствором, так как это предотвратит свободное движение труб из-за перепадов температуры. Полипропилен накапливает статическое электричество на своей поверхности, поэтому его нельзя использовать для передачи легковоспламеняющихся и взрывоопасных веществ.

  • расчетное давление;
  • диаметр трубопровода;
  • толщина;
  • дат производства;
  • производственных партийных номеров;
  • марок производителей;
  • Сертификат
  • .

Такие изделия недорогие, с хорошими эксплуатационными качествами, а также очень долговечные. Их легко монтировать, эти материалы не боятся перепадов температур и коррозии.

Самый молодой из «установочных» материалов – полибутилен. Он очень гибкий и – что редко среди пластиков – не имеет памяти формы. Он отличается эластичностью, ударопрочностью, высоким сопротивлением ползучести, абразивности и растрескиванию под напряжением, а также старению. Продукты легко транспортировать и собирать – трубы можно гнуть и укладывать как электрический кабель.Сверху труба не навредит замерзанию в ней воды. Если образуется кубик льда, труба просто расширяется вместе с ним, и после размораживания содержимое возвращается в прежнюю форму.

Разновидности полипропиленовых туб

На современном рынке большое количество и фурнитура для них представлена ​​в избытке. Для прокладки трубопроводов или других сетей используются полипропиленовые трубы разных типов. Если требуется холодное водоснабжение, используются полипропиленовые трубы с маркировкой PN 10, изделия с маркировкой PN 16 предназначены для подачи горячей воды и монтажа отопления с помощью теплых полов, маркировка PN 20 универсальна, такие материалы могут использоваться как для холодных полов. и для холодной и для горячей воды.Благодаря Маркировке ПН 25 обладают повышенными эксплуатационными качествами, имеют более толстые стенки с повышенным запасом прочности. Трубки полипропиленовые с маркировкой PN 25 еще называют армированными. Такие материалы не боятся высоких температур, поэтому их успешно используют для прокладки горячего водоснабжения или монтажа систем отопления. В настоящее время налажено производство трех видов труб. Выбирая необходимые, нужно ориентироваться на то, для каких целей они предназначены. Для каждого вида разработана собственная маркировка:

В этом отношении медь меньше меди, и она обладает наиболее сильной бактериостатической активностью среди металлических материалов.Установка системы сводится к отсоединению соответствующего участка трубы от змеевика и перекладыванию его на соответствующий крепеж – хомут или резьбу из латуни.

На что обратить внимание

Полбутиленовые трубы также можно соединять сваркой, однако для этого требуется соответствующее оборудование. Хотя сам материал является самым дорогим из пластиков, используемых в водопроводных установках, простота монтажа и преимущество использования делают водопроводные системы из них конкурентоспособными.В этом решении сочетаются лучшие свойства металлов и пластиков. Алюминий предотвращает проникновение кислорода в трубу, значительно уменьшая ее тепловое расширение и устраняя память формы; Канал можно окончательно сформировать по мере необходимости.

Характеристики армированных труб

Для правильного проведения системы подачи горячей воды или отопления необходимо использовать армированные трубы из полипропилена. Такие изделия обычно выпускаются серого цвета, поэтому их легко отличить от других.В оформлении этих материалов использована гофрированная алюминиевая фольга. В конструкции такого материала сочетаются все достоинства пластиковых и металлических систем. К тому же алюминиевый слой не пропускает кислород в середину отопительной системы, что продлевает срок службы отопительных котлов. Маркировка полипропиленовых труб содержит такие буквы – PPR. Основные преимущества таких элементов:

Поэтому многослойные трубы используются в основном в системах отопления. Материал придает химическую стойкость, гладкость внешней поверхности, теплоизоляцию и гашение шума установки.Но металл препятствует проникновению кислорода в трубу, снижает ее тепловое расширение, устраняет память о форме и увеличивает термостойкость. Эти особенности делают многослойные трубы особенно применимыми в системах отопления. С другой стороны, многослойные трубы в отверстиях защищают установку холодной воды от росы, а тепла – от потери тепла.

Их дополнительное преимущество – хорошее шумоподавление. Пластиковые трубы с внутренней поверхностью Даже в несколько сотен раз более гладкие, чем стальные.Это значительно снижает сопротивление потоку, и на стенках не образуются отложения. Пластмассы химически инертны, поэтому они не вступают в реакцию с водой или содержащимися в ней соединениями. Большинство пластиков намного хуже, чем медь и сталь, предохраняют трубы от развития бактериальной флоры. В зависимости от типа материала трубы, продается в рулонах или прямых отрезках.

  • небольшого расширения, из-за чего они так популярны при прокладке горячего водоснабжения или отопления, расширяя невооруженные изделия в несколько раз;
  • большая жесткость – из-за этого установка немного затруднительна, но готовая система смотрится надежно.Благодаря жесткости эти конструкции получаются очень прочными, герметичными, надежными.

Армированные полипропиленовые материалы можно использовать для прокладки систем холодного водоснабжения, но часто выбирают изделия с другой маркировкой – из-за того, что армированные по стоимости на порядок дороже.

Эти змеевики гибкие, поэтому их можно использовать в системах теплого пола, где они должны быть изогнуты и не должны соединяться по длине. Материал на трубе сообщает надпись сбоку.Он будет включать материалы в последующих слоях, например. Основным методом соединения ламинированных труб является использование муфт – витых или прессованных.

Обратите внимание на минимально допустимый радиус изгиба отдельных труб. Чрезмерный изгиб приводит к поломке материала. Пластиковые трубы не трясутся и не вибрируют. Долговечность установки зависит от температуры и давления транспортируемой воды. Слишком высокие температуры ускоряют процесс старения материала.

Для монтажа различных систем отопления можно использовать трубы, армированные стекловолокном.Полипропиленовая трубка, усиленная стекловолокном, очень отличается по конструкции от элементов с алюминиевым армированием. В таких материалах внутренний и внешний слой – полипропилен, а между ними – слой стекловолокна. Такая конструкция представляет собой прочный монолит, так как все слои прочно склеены между собой.

Основным недостатком «пластиковых» трубок является легкость проникновения кислорода через их стенки, что не влияет на долговечность самих кабелей, но кислород в воде отрицательно влияет на все компоненты и металлические устройства в установке.Более прочный с антидиффузионным покрытием или металлической вставкой, которая полностью герметизирует трубу и ограничивает изменения из-за перепадов температуры. Прошло много времени, так как единственным способом подключения обогревателя было проложить путь через горизонтальные части труб, которые находятся где-то рядом с вертикальными.

Эти материалы легко различить в трех слоях, один из которых светлый. Тем более что разнообразие цветов слоя стеклопластика в таких трубах ни о чем не говорит, цветовую гамму определяет исключительно производитель.Такой материал можно успешно использовать при строительстве частных домов. Для монтажа системы отопления из труб, армированных стекловолокном, достаточно иметь только специальный паяльник, а также нож. Соединения получаются прочными, герметичными и даже новенькими могут быть выполнены строительные работы.

Также не нужно загибать стенки борозд, чтобы вывести трубки в аккумулятор. Традиционные способы сделать это в наши дни все чаще заменяются, например, трубы лежат в полу и прячут их под ворсом.Такой способ забивки труб не только удобнее, но и эстетичнее. Однако следует помнить, что для этого необходимо использовать трубы соответствующего типа.

Монтажники часто хвалят бетонные материалы, потому что они используются для них или потому, что они просты в установке. Лучше узнать как можно больше. Буквально около десятка лет назад основным материалом для монтажа стали стальные трубы. В настоящее время их используют все реже: на смену им пришли такие материалы, как медь и пластмассы.Также важно, чтобы их установка выполнялась намного быстрее и быстрее. Выпускаются в двух вариантах: твердом и мягком.

Преимущества полипропиленовых труб для отопления

Полипропиленовые трубы с маркировкой для отопления имеют множество положительных характеристик вне зависимости от типа армирования:

Трубы для монтажа отопления из полипропилена обладают ни с чем не сравнимыми качествами, поэтому при правильном монтаже Такие элементы прослужат верой и правдой не один десяток лет.

Мягкие трубы дают вам свободу выбора профиля без каких-либо проблем, уменьшая количество соединений и сокращая время, необходимое для завершения установки. Такие трубы в основном используются на протяженных участках прокладки под полом или в монтажных стенах. Трубки жесткие, выпускаются сечением до 6 м, вам не подходят. Любое изменение направления трубы требует использования подходящей формы, которая связана с методом пайки или зажимом. Из жестких медных труб в котельной обычно устанавливают трубопроводы.Они также используются для модернизации старых установок, в которых они заменяют старые стальные трубы.

Область применения


Полипропиленовые трубы широко применяются для прокладки водопроводов с горячей и холодной водой, вентиляции, отопления. С помощью этих материалов можно смонтировать напольное и потолочное отопление, составы долговечны, а отсутствие у таких изделий расширения исключает появление деформаций на перекрытиях.

Медные трубы можно оставить открытыми или спрятать под цоколем.Первый используется в установках холодного водоснабжения, а второй – для центрального отопления и горячего водоснабжения. Это связано с тем, что полипропилен хоть и устойчив к высоким температурам, но также отличается высоким коэффициентом теплового расширения. В «термостабилизированных» трубах тепловое расширение уменьшается до шести раз.

Кроме того, в соединениях используются винты, резьбовые наконечники и специальные соединительные блоки. На поверхность обычно кладут полипропиленовые тубы. Их можно обнаружить, спрятать в установочных каналах или за экранами экрана.Если они направлены в борозды, борозды нельзя заполнить раствором, так как это препятствует свободному перемещению труб из-за перепадов температуры.

Использование элементов, на которых указана маркировка полипропиленовых труб для водоснабжения, имеет некоторые ограничения. Такие трубы не рекомендуются, если температура подачи доходит до 90 градусов, а также если в системе повышено рабочее давление. Их нельзя монтировать в помещениях пожарной безопасности категории G и в местах, где источники тепла могут нагревать внешний слой труб до 150 градусов.С точностью нужно использовать системы из полипропиленовых материалов, где возможен контакт с агрессивными химическими элементами, способными деформировать конструкцию.

Трубы из этого материала прочны, термостойки и легко монтируются. Полбутилен очень гибкий и, как редкий пластик, не запоминает форму. Полиэтилен является очень химически эластичным материалом и поэтому легко укладывается даже при отрицательной температуре.

Этот дополнительный слой значительно уменьшает диаметр трубы теплового насоса и предотвращает проникновение в кислородную установку.Кроме того, благодаря этому трубки не обладают памятью формы, что позволяет им гибко изгибаться и формировать ее, что, в свою очередь, упрощает установку и снижает дорогостоящий износ. Многослойные трубы самые универсальные. Его можно использовать для установки холодной, горячей и центральной воды для отопления, а также использовать как в полу, так и под штукатуркой.

Технические характеристики позволяют применять их в различных областях. Такие системы используются в отопительных и других подобных сооружениях в:

  • различных административных учреждений;
  • школ;
  • дошкольных учреждений;
  • больниц;
  • на предприятиях и в сельском хозяйстве.

В бытовой технике используется две системы распределения – распредвал или параллельный коллектор. Это касается как систем отопления, так и водоснабжения. При выборе системы необходимо учитывать размер установки и количество установленных устройств.

Суть его – индивидуальная подача труб – питания и возврата – к каждому радиатору от этого распределительного щита. Главное преимущество такого решения – ограничение количества поршней и то, что трубы можно использовать для любой трассы, например, под полом.

Подбор полипропиленовых труб для отопления

Собираясь монтировать отопление в доме или квартире, необходимо учитывать несколько нюансов:

  • Прежде всего необходимо составить проект отопления. Это можно сделать под самой властью, с определенными знаниями. В противном случае можно обратиться за помощью к специалистам;
  • нужно рассчитать параметры трубы. Слишком большой диаметр не обеспечивает достаточной эффективности отопительной конструкции, если диаметр излишне маленький, вода в трубах будет очень шумной;
  • теперь требуется хорошо рассмотреть этикетку и выбрать необходимые материалы.

Заключение

Маркировка полипропиленовых труб для отопления имеет очень большое значение при выборе материалов для электромонтажных систем. На нем показана вся информация о продукте, доступная даже новичкам в данной области техники. Чтобы расшифровать все значения, вам понадобится немного времени и желания.

Здесь для подключения радиаторов используются мягкие медные трубы или многослойные трубы, которые занимают кратчайший путь в полу – до изготовления носа и подключения коллектора. Распределительная система особенно рекомендуется, когда отдельные радиаторы расположены далеко друг от друга.Его преимуществом также является то, что в случае отключения электроэнергии любого радиатора могут работать другие радиаторы.

Соотношения SDR и PN

Распределительная система также удобна для монтажников, так как требует небольшого количества подключений и сокращает время начала установки. Применяется как в системах отопления, так и в системах горячего и холодного водоснабжения. Характеризуется тем, что соединяется одна подающая трубка.

Маркировка полипропиленовых труб очень специфическая, и сразу в ней не разобраться.Объясняется это тем, что обозначения трубы могут быть практически идентичными Но смысл в них совершенно другой. Для начала разберемся с обозначениями PPH, PPR, PPU и PPM. Первые два обозначения могут показаться знакомыми. Но это вовсе не гомополимер полипропилена и не статистический сополимер полипропилена, а … блок-сополимер полипропилена с другим процентным содержанием этилена в составе.

Несколько точек водозабора, если это водопровод или горячее водоснабжение.Эту систему еще называют тройной, так как распредвалы оснащены симисторами, которые подключаются к короткому аккумулятору и подходу подогревателя. Уловки следует выбирать в зависимости от того, где они расположены. В системах полов, предназначенных для бетонирования, соединение тройной трубы должно гарантировать механическую прочность. В зависимости от типа трубы используются паяные, сварные или прессованные соединения.

Маркировка пластиковых труб для водоснабжения

Обжимные соединения можно использовать и для отсоединенных клемм.Преимущество переноса труб в параллельной системе заключается в том, что можно использовать различные типы труб – как жесткие, так и гибкие, и их можно свободно укладывать под полом, в ограждении или под маскирующим экраном.

Максимальное содержание Этилен в составе – PPH, PPU содержит большое количество этилена, PPR – среднее, PPM – низкое. Чтобы отличить эту маркировку от обозначений гомополимеров и статистических сополимеров полипропилена в этой статье, мы будем использовать дефис, например, PP-H для гомополимера и PPH для обозначения количества содержания полиэтилена в полипропилене и т. Д.Правда, не всегда производители руководствуются такой логикой. Часто дефис не ставится, и статистический сополимер полипропилена может обозначаться как PPRC или PPR-CT для нового материала, описанного ранее. Кстати, здесь уместно сказать, что обозначение PPRC технически грамотно, потому что на английском расшифровка этой аббревиатуры выглядит так: Polypropylene Random Cristalinity , то есть PPRC, но маркетологи потеряли одну букву, из-за чего эта путаница возникла с сокращениями.

Часто встречаются I. других видов марковок . Например, КПП. Не слишком информативно, правда? Эта маркировка указывает на то, что труба изготовлена ​​из любой комбинации сополимера полипропилена. Это может быть как блок-блок PP-B, так и статистический сополимер PP-R, но не только гомополимер pp-H, поскольку он образован из одних и тех же молекул пропилена. Маркировка PPS означает, что трубы, на которые она наносится, обладают огнеупорными свойствами . Их используют в местах повышенной пожарной опасности.Остальные типы разметки мы разместили в таблице для более удобной ориентации.

PP-H или PP-HO – гомополимер полипропилена (далее – ПП) (тип 1).

ПП-Б. – блок-сополимер ПП (тип 2).

ПП-Р. – Статистический сополимер ПП (тип 3).

PP-RCT. – термостабилизированный статистическим сополимером ПП (тип 4).

PPH – блок-сополимер ПП с наибольшим содержанием ПЭ.

ППУ – блок-сополимер ПП с повышенным содержанием ПЭ.

Ппр. – блок-сополимер ПП с нормальным содержанием ПЭ.

стр. / Мин. – блок-сополимер ПП с пониженным содержанием ПЭ.

PPC или PPCP (также PP / CO) – сополимер PP (общее обозначение блок-сополимера и статистического сополимера PP, последняя маркировка PPCP и PP / CO может указывать на блок-сополимер).

PPS – Огнестойкий полипропилен с противовзглядными добавками.

Hipp. – Высокоточный гомополимер ПП, обладающий большей прочностью, чем обычный гомополимер.

PP-X и PP-XMOD – Прошитый PP.

ЭПП. – вспененный ПП.

Эмп. – вспененный полипропилен с добавками каучука.

мПП. – ПП с металлоценом.

PP-EPDM, PP / EP и другие – Различные смеси PP (с этиленом, диеном и т. Д.).

На сегодняшний день отсутствует устоявшаяся методика маркировки труб , поэтому каждый производитель имеет право использовать любые обозначения. Это, конечно, усугубляет путаницу, но обычно описание труб помогает понять, какой материал подразумевается под этой маркировкой.А пока можете посоветовать быть внимательнее и изучить сопутствующие документы. В общем, надо сказать, что в наше время появилось много новинок из полимерных материалов и полипропилена в том числе. Стандартная этикетка Такие продукты помогают понять разнообразие компонентов, используемых во всем разнообразии, но даже в тех случаях, когда производитель озеряет трубы, кажется, по-своему, все же можно найти общие обозначения. Например, важный Имеет маркировку водопроводных труб на основе полимеров. На самом деле он предоставляет очень много информации, помогающей выбрать тот или иной товар, без ссылок на какие-то посторонние советы, иногда ложные. Вам просто нужно уметь расшифровать все данные.

Рассмотрим суть маркировки полипропиленовых труб .

Нюансы маркировки

Не так уж и сложно, как кажется, все разобраться разнообразие трубы полипропиленовые. Стоит только помнить, что они производятся как за рубежом, так и в России.Полипропиленовые трубы классифицируют по различным параметрам. В частности, мы уже выяснили, что они так различаются по типу. Сначала с обозначением Пп-н. Изготовлен из гомополипропилена. Высокие показатели прочности позволяют применять такие трубы в системах с холодным водоснабжением, вентиляцией. Второй тип, с обозначением ПР-Б. . Изготовлен из блок-сополимера. Применяется для тех же целей, что и предыдущий вид, кроме того, в конструкции находит применение теплые полы.Третий тип, PP-R, на данный момент самый востребованный, но не самый совершенный . В его производстве участвует рандомсополимер. Сферы применения таких труб – это и водопроводные коммуникации, и системы отопления, теплые полы и так далее. Наконец, четвертый, особый вид обозначен аббревиатурой pP-RCT . Используется в самых экстремальных условиях с подогревом охлаждающей жидкости до +100 градусов и даже выше.

Полипропиленовые трубы практически любые : белые, синие, красные, серые, черные, желто-зеленые. Цвет может варьироваться от производителя к производителю, но чаще всего у труб синего цвета этикетки для систем холодного водоснабжения, кондиционирования, красного – для горячего водоснабжения и отопления, желтого – для систем газоснабжения. Кроме того, полипропиленовые трубы могут быть обычными, то есть изготовленными из чистого полипропилена или могут быть забракованы специальными компонентами: алюминием, стекловолокном, базальтовым волокном. Всего учтено характеристики Отображается в маркировке кода на товаре.

Расшифровка стандартной маркировки Это также невозможно, поскольку используемая маркировка чаще всего является подчиненной международному стандарту .Все обозначенные параметры, при их правильной расшифровке, помогут точно выбрать нужный товар. Код включает название материала, из которого изготовлена ​​определенная труба, а именно: B – блок-сополимер, H – гомополимер, R – статистический сополимер. но не каждый производитель включает эти обозначения. На трубах обязательно указывается только аббревиатура PP (полипропилен). И, например, продукт из рандомсополимера может быть обозначен как Random.Затем следите за внешним диаметром и толщиной стенки.

Наконец, , параметр давления заявлен номинально. При постоянной выдержке такого уровня давления труба должна более 50 лет при температуре +20 градусов. Чаще всего это цифры от 10 до 25, которые обозначают , давление в барах.

Кроме того, в общей маркировке может быть код , очаровывающий , а также информация, как, например, соответствие определенным ТЕХСТАНДАРТАМ И РЕГЛАМЕНТУ , правилам и другим системам регулирования, обозначение бренда производителя, сертификат качества , информация о технологии используется при производстве и классификации по знакам MRS (минимальная длительная прочность).Затем за ними могут следовать, например, номер партии, дата изготовления и так далее. Таким образом, все рассмотренные параметры маркировки дают исчерпывающую информацию О полипропиленовых трубах любого уважающего себя производителя, но отсутствие в маркировке важных данных Может говорить о недостаточном качестве продукции.

Завершая разговор о маркировке полипропиленовых труб, отметим, что полипропилен имеет четыре основных модификации : гомополимер или RR-H, блок-сополимер или PP-B, статистический сополимер пропилена с этиленом или статистический сополимер полипропилена PP-R. (он же PPRC) и термостабилизированный статистический сополимер полипропилена PP-RCT. Следует отметить, что на рынке изделий из полипропилена в употреблении установлено упрощенного обозначения Модификации PPRC – PP-R, причем PPR правильно обозначает одну из разновидностей полипропиленового блок-сополимера .

Ассоциация пластиковых труб и фитингов

О PE

Полиэтилен (PE) – это термопластический материал, получаемый в результате полимеризации этилена. Полиэтиленовые пластиковые трубы производятся методом экструзии в размерах от ½ “до 63”.Полиэтилен доступен в рулонах различной длины или в прямых длинах до 40 футов. Обычно трубы малого диаметра свертываются в бухты, а трубы большого диаметра (> 6 дюймов) имеют прямую длину. Трубы из полиэтилена доступны во многих вариантах толщины стенки на основе трех различных систем определения размеров:

  • Размер трубы на основе контролируемого наружного диаметра (DR)
  • Внутренний диаметр железной трубы, IPS-ID (SIDR)
  • Размер медной трубки Внешний диаметр (CTS)
PE труба доступна во многих формах и цветах, например:
  • Одинарная экструзионная цветная или черная труба
  • Черная труба с цветными полосами, полученными соэкструдированием
  • Черная или натуральная труба с соэкструдированным цветным слоем

Устойчивое развитие (Зеленое строительство)

Существенным преимуществом пластиковых труб является их небольшое воздействие на окружающую среду по сравнению с другими материалами.Узнать больше

Использование и приложения

Полиэтиленовая труба имеет явные преимущества в качестве материала трубопровода:

  • Легкий
  • Гибкость
  • Химическая стойкость
  • Общая вязкость
  • Долговечность

Эти преимущества делают его идеальным материалом для трубопроводов для широкого спектра применений , таких как линии подачи или распределения питьевой воды, распределение природного газа, разбрызгиватели газонов, канализация, утилизация отходов и дренажные линии. Полиэтиленовые материалы обычно устойчивы к большинству обычных химикатов.

Полиэтилен можно использовать при низких температурах без риска хрупкого разрушения. Таким образом, основное применение для определенных составов полиэтиленовых трубопроводов – это низкотемпературные системы теплопередачи, такие как лучистые полы с подогревом, таяние снега, ледовые катки и трубопроводы геотермальных грунтовых тепловых насосов.

Код Статус

Полиэтиленовая труба

признана приемлемой водопроводной трубой для систем водоснабжения, канализации и канализации в большинстве моделей водопроводных сетей.Подтвердите приемку и установку систем трубопроводов из полиэтилена с местными правоохранительными органами, имеющими юрисдикцию.

Наличие

Полиэтиленовые трубы и фитинги

можно приобрести у поставщиков сантехники и у различных розничных продавцов оборудования в США и Канаде. Труба из полиэтилена обычно на дешевле, чем металлические трубы.

Маркировка

Труба PE должна иметь следующую маркировку:

  1. Название или торговая марка производителя
  2. Стандарт, которому он соответствует
  3. Размер трубы
  4. Код обозначения материала (PE 2406 или PE 3408)
  5. DWV для дренажного трубопровода
  6. Номинальное давление, если применимо
  7. Номер
  8. DR или номер графика
  9. Если труба предназначена для питьевой воды, лабораторная пломба или отметка, подтверждающая ее пригодность

Члены ЧП

Маркировка труб

: стандарты маркировки труб ANSI и требования OSHA

Стандарты маркировки и маркировки труб ANSI: каковы требования OSHA?

Стандарты маркировки труб специально не указаны и не определены OSHA, но стандартный номер 1910.261 (а) (3) (ii) отмечает стандарт ASME (ANSI) A13.1 как рекомендованную схему для идентификация трубопроводных систем .

Стандарт ASME для идентификации труб является широко используемым руководством при определении требований к идентификации труб. В редакционных примечаниях ASME A13.1-2015 указано, что «A13.1 предназначен для создания общей системы, помогающей идентифицировать опасные материалы, транспортируемые по трубопроводным системам, и их опасности при попадании в окружающую среду.”Далее указывается, что эта схема обеспечивает рекомендаций по идентификации трубопроводной системы для промышленных рабочих мест, электростанций, коммерческих и институциональных установок и зданий, используемых для публичное собрание.

Источник редакционной заметки и Руководство A13.1-2015 Информация о покупке

Требования к видимости и размеру маркеров для труб

Стандарт ANSI A13.1 гласит: «Маркеры должны быть расположены так, чтобы они были легко видимы для персонала предприятия с точки нормального приближения.” Они должны немедленно сказать вам все, что вам нужно знать о содержимом трубы, направлении потока и о том, является ли содержимое опасным или безопасным.

Наружный диаметр трубы или покрытия Длина цветового поля Letter Высота
3/4 дюйма – 1 1/4 дюйма (19-32 мм) 5 дюймов (127 мм) 1/2 дюйма (13 мм)
1 1/2 дюйма – 2 дюйма (38-51 мм) 8 дюймов (203 мм) 3/4 дюйма (19 мм)
2 1/2 дюйма – 6 дюймов (64-152 мм) 12 дюймов (304 мм) 1 1/4 дюйма (32 мм)
8 дюймов – 10 дюймов (203-254 мм) 24 дюйма (609 мм) 2 1/2 дюйма (64 мм)
10 дюймов (254 мм) или больше 32 дюйма (812 мм) 3 1/2 дюйма (89 мм)

Маркировка стальных труб, стальных фланцев, фитингов для стыковой сварки, клапанов, крепежа

Стандартные стандарты и требования к маркировке

Стандарт ASME B31. 3 Кодекс требует выборочной проверки материалов и компонентов на соответствие перечисленным спецификациям и стандартам. B31.3 также требует, чтобы эти материалы не имели дефектов. Стандарты и спецификации компонентов имеют различные требования к маркировке.

MSS SP-25 стандарт

MSS SP-25 – наиболее часто используемый стандарт маркировки. Он содержит множество конкретных требований к маркировке, которые слишком длинны, чтобы перечислять их в этом приложении; пожалуйста, обратитесь к нему, если необходимо проверить маркировку на компоненте.

Название и требования

Стандартная система маркировки клапанов, фитингов, фланцев и соединений

  1. Название или торговая марка производителя
  2. Обозначение номинального значения
  3. Обозначение материала
  4. Обозначение расплава – согласно спецификации
  5. Идентификация трима клапана – клапаны только при необходимости
  6. Обозначение размера
  7. Обозначение резьбовых концов
  8. Обозначение торцевого соединения с кольцевым соединением
  9. Допустимое отсутствие маркировки

Особые требования к маркировке

  • Требования к маркировке фланцев, фланцевых фитингов и фланцевых соединений
  • Требования к маркировке резьбовых фитингов и накидных гаек
  • Требования к маркировке фитингов и соединений для сварки и пайки
  • Требования к маркировке клапанов из цветных металлов
  • Требования к маркировке чугунных клапанов
  • Требования к маркировке клапанов из высокопрочного чугуна
  • Требования к маркировке стальных клапанов

Требования к маркировке стальных труб (некоторые примеры)

ASTM A53
Труба стальная, черная и горячеоцинкованная, с цинковым покрытием, сварная и бесшовная

  1. Наименование производителя
  2. Вид трубы (e.грамм. ERW B, XS)
  3. Номер спецификации
  4. Длина

ASTM A106
Бесшовные трубы из углеродистой стали для работы при высоких температурах

  1. Требования к маркировке A530 / A530M
  2. Число плавок
  3. Гидро / маркировка неразрушающего контроля
  4. “S” для дополнительных требований, как указано (отожженные трубы без напряжения, испытание под давлением на воздухе и стабилизирующая термообработка)
  5. Длина
  6. График номер
  7. Масса для NPS 4 и более

ASTM A312
Стандартные технические условия для общих требований к специализированным трубам из углеродистой и легированной стали

  1. Требования к маркировке A530 / A530M
  2. Частный идентификационный знак производителя
  3. Бесшовные или сварные

ASTM A530 / A530A
Стандартные технические условия для общих требований к специализированным трубам из углеродистой и легированной стали

  1. Наименование производителя
  2. Класс технических характеристик

Требования к маркировке Фитинги (некоторые примеры)

ASME B16. 9
Фитинги для стыковой сварки из кованой стали заводского изготовления

  1. Название или торговая марка производителя
  2. Идентификация материала и продукта (символ марки ASTM или ASME)
  3. «WP» в условном обозначении
  4. Номенклатурный номер или номинальная толщина стенки
  5. NPS

ASME B16.11
Кованые фитинги для раструбной сварки и резьбовые

  1. Название или торговая марка производителя
  2. Идентификация материала в соответствии с соответствующим ASTM
  3. Знак соответствия продукции, «WP» или «B16»
  4. Обозначение класса – 2000, 3000, 6000 или 9000

Если размер и форма не позволяют использовать все вышеперечисленные маркировки, они могут быть опущены в порядке, обратном указанному выше.

MSS SP-43
Фитинги из кованой нержавеющей стали для стыковой сварки

  1. Название или торговая марка производителя
  2. “CR” с последующим обозначением материала ASTM или AISI
  3. Номер заказа или обозначение номинальной толщины стенки
  4. Размер

Требования к маркировке Клапаны (некоторые примеры)

Стандарт API 602
Компактные стальные запорные клапаны – фланцевые, резьбовые, приварные и удлиненные

  1. Клапаны должны иметь маркировку в соответствии с требованиями ASME B16.34
  2. Каждый клапан должен иметь коррозионно-стойкую металлическую идентификационную табличку со следующей информацией:
    – Производитель
    – Модель производителя, тип или номер фигуры
    – Размер
    – Допустимое номинальное давление при 100F
    – Материал корпуса
    – Материал трима
  3. Корпуса клапанов должны иметь следующую маркировку:
    – Клапаны с резьбой или под приварку – 800 или 1500
    – Клапаны с фланцевым концом – 150, 300, 600 или 1500
    – Клапаны с концом под сварку – 150, 300, 600, 800 или 1500

ASME B16. 34
Клапаны – фланцевые, резьбовые и приварные

  1. Название или торговая марка производителя
  2. Материал корпуса клапана Литые клапаны – количество плавок и марка материала Кованые или изготовленные клапаны – Спецификация ASTM и класс
  3. Рейтинг
  4. Размер
  5. Если размер и форма не допускают всех вышеперечисленных маркировок, они могут быть опущены в порядке, обратном указанному выше.
  6. Для всех клапанов на паспортной табличке должно быть указано допустимое номинальное давление при 100F и другие обозначения, требуемые MSS SP-25
  7. .

Требования к маркировке Крепежные изделия (некоторые примеры)

ASTM 193
Спецификация материалов болтовых соединений из легированной и нержавеющей стали для работы при высоких температурах

  1. Обозначения марки или производителя должны быть нанесены на один конец шпилек диаметром 3/8 дюйма и более, а на головки болтов диаметром 1/4 дюйма и более

ASTM 194
Технические условия для гаек из углеродистой и легированной стали для болтов для работы при высоком давлении и высоких температурах

  1. Идентификационный знак производителя.2. марка и процесс изготовления (например, 8F обозначает гайки горячей или холодной ковки)

Типы методов маркировки

Существует несколько методов маркировки трубы, фланца, фитинга и т. Д., Например:

Штамповка
Процесс, при котором гравированный штамп используется для резки и штамповки (оставления отпечатка)

Paint Stencilling
Создает изображение или узор путем нанесения пигмента на поверхность поверх промежуточного объекта с зазорами в нем, которые создают узор или изображение, позволяя пигменту достигать только некоторых частей поверхности.

Другие методы: рулонное тиснение, чернильная печать, лазерная печать и т. Д.

Маркировка стальных труб

Маркировка стальных фланцев


Источник изображения принадлежит: http://www.weldbend.com/

Маркировка фитингов для стыковой сварки


Источник изображения принадлежит: http://www.weldbend.com/

ru Продукты с маркировкой Nordic Poly Mark – Nordic Poly Mark

Продукты с маркировкой Nordic Poly Mark

Следующие продукты сертифицированы Insta-Cert и отмечены знаком Nordic Poly Mark.
Нажав на группы продуктов и требования к продуктам, вы можете получить дополнительную информацию о производителях, которые имеют продукты с маркировкой Nordic Poly Mark, и SBC, которые составляют основу для сертификации.

Стандарт продукции – Продукт → Документы

НПГ-ПС 107 → Фитинги из ПП с наружными уплотнениями и системой → Документы
EN 14758 → Системы пластмассовых трубопроводов для подземного дренажа и канализации без давления ПП-МД → Документы
НПГ-ПС 102 → Системы пластмассовых трубопроводов для удаления почвы и отходов, ПП-МД → Документы
EN 1852 → Сплошная стена, ПП → Документы
EN 1451 → Почва и отходы, ПП → Документы
NPG-PS 117 → Безгалогенные трубы из ПП → Документы
EN 1329 → Грунты и отходы, ПВХ → Документы
EN 1401 → Монолитные сточные воды, ПВХ → Документы
EN 1452 → Напор воды, ПВХ → Документы
NPG-PS 115 → Дорога овраги и овраги песколовок → Документы
EN 13598-2 → Вспомогательная арматура, включая неглубокие смотровые камеры → Документы
EN 13598-1 → Вспомогательная арматура, включая неглубокие смотровые камеры → Документы 9 0127 НПГ-ПС 116 → Двустенные трубы из ПП и ПЭ → Документы
ISO 21003 → Многослойные трубопроводные системы для горячей и холодной воды → Документы
EN 1254-3 → Медь и медные сплавы, Компрессионные концы → Документы
EN 1555 → Полиэтиленовые пластиковые трубы для газообразного топлива → Документы
EN 15875 → Системы PE-X для установки горячей и холодной воды → Документы
EN 11298-3 → Пластиковые трубопроводные системы для обновления подземных вод → Документы
EN 12201 → Давление воды, PE → Документы
EN 22391 → Пластиковые трубы для систем горячего и холодного водоснабжения, (PE-RT) → Документы
EN 13476 → Структурированные стены канализации ПВХ, ПП, ПЭ → Документы

Руководство по правильной маркировке труб

При внедрении или обновлении системы маркировки труб важно начать со сбора как можно большего количества информации.Хотя концепция маркировки труб кажется простой, на самом деле есть чему поучиться, чтобы успешно соответствовать стандартам маркировки труб. Общеизвестно, что визуальная коммуникация играет решающую роль в безопасности сотрудников, поэтому в промышленном мире существует множество стандартов маркировки труб. Фактически, маркировка видимых труб помогает повысить осведомленность сотрудников о потенциально опасных химических веществах.

Имея это в виду, данное руководство было составлено, чтобы помочь предоставить универсальный источник всей информации о маркировке труб и о том, как с ней работать.Он будет включать в себя различные существующие стандарты, способы выбора подходящего материала для маркировки труб, использование бирок для клапанов и многое другое.

Начав свой путь по маркировке труб с помощью этого руководства, работодатели гарантируют, что маркировка труб на их предприятии безопасна, проста для понимания и полезна для всех сотрудников.

Американское общество инженеров-механиков, также известное как ASME, создало ряд требований, когда дело касается маркировки труб. Аккредитованные ANSI, Американским национальным институтом стандартов, они работают вместе, чтобы обеспечить согласованный протокол маркировки труб для любой отрасли, которая в этом нуждается.При обсуждении маркировки труб необходимо соблюдать добровольные стандарты ASME, поскольку они доказали свою эффективность в обеспечении более безопасной среды для сотрудников. Изучение этих стандартов также поможет обеспечить соблюдение компанией правил OSHA.

Один из лучших способов узнать о стандартах ASME – это изучить стандарт ANSI / ASME A13.1. Этот документ поможет идентифицировать информацию, необходимую на данной этикетке с маркировкой трубы, независимо от того, относится ли она к цвету, размеру этикетки, символам или многословию.

Обновленный в сентябре 2020 года, ANSI / ASME A13.1 подтвердил, что ANSI / NEMA Z535.1, Американский национальный стандарт безопасных цветов, а также Согласованная на глобальном уровне система классификации и маркировки химических веществ, также известная как GHS, действуют часть стандарта ANSI / ASME A13.1. Все три работают вместе, чтобы дать лучший совет о том, как проводить маркировку труб на любом предприятии.

Стандарт ANSI / ASME A13.1 для цветов труб часто используется в качестве отправной точки для многих предприятий, которые стремятся улучшить свои программы визуальной коммуникации.Стандартный набор цветов в сочетании с текстом и случайным символом помогает быстро и лаконично идентифицировать вещество в трубе. Стандартизированные цвета и символы помогают избавиться от лишнего словоблудия и избежать путаницы при попытке идентифицировать опасные материалы.

Цвета, требуемые стандартом A13.1, следующие:

  • Легковоспламеняющиеся и / или окисляющие – Любая труба, содержащая легковоспламеняющиеся жидкости или пары, или любой окислитель, должна иметь этикетку с черным текстом на желтом фоне .
  • Горючий – Жидкости, которые могут воспламениться в присутствии источника тепла, но не воспламеняются при нормальных условиях, должны быть написаны белым текстом на коричневом фоне .
  • Токсичные и / или коррозионные – Для труб, содержащих жидкости, которые могут быть токсичными или едкими, следует использовать черный текст с оранжевым фоном .
  • Пожаротушение – Вода или другие средства пожаротушения должны быть помечены белым текстом на красном фоне .
  • Другая вода – Любая вода, не предназначенная для использования для тушения пожара, должна быть помечена белым текстом на зеленом фоне .
  • Сжатый воздух – Любой пар или газ, находящийся под давлением, но не относящийся к другой категории (например, сжатый воздух), будет помечен белым текстом на синем фоне .

Есть также несколько вариантов цветовых кодов, определяемых пользователем.К ним относятся белое на черном, черное на белом, белое на фиолетовом и белое на сером. При использовании этих «открытых» вариантов цвета убедитесь, что они соблюдаются на всем объекте, чтобы избежать путаницы.

Существует даже возможность включить пиктограммы GHS на этикетках с маркировкой труб, чтобы обеспечить непрерывность и максимальный уровень взаимодействия между рабочими и их окружением. Обычно это происходит в том случае, если есть контейнер большего размера, имеющий стандартную этикетку GHS и подсоединенный к трубе.Если выбран этот маршрут, этикетка должна соответствовать стандартной цветовой схеме A13.1, а также содержать следующую информацию:

  • Идентификатор товара
  • Пиктограмма (ы)
  • Сигнальное слово
  • Заявление об опасности для здоровья и окружающей среды

Чем больше информации, тем лучше в отношении опасных химикатов.

Размер метки трубы и соответствующий размер текста зависят от диаметра трубы. Чем меньше труба, тем меньше этикетка, и то же самое для труб, увеличивающихся в размерах.Цель стандартизации размеров этикеток для труб – сделать их максимально заметными для сотрудников, проходящих мимо или выполняющих техническое обслуживание набора труб. Стандарт ANSI и ASME A13.1 описывает необходимые размеры этикеток для труб в диапазоне от диаметра трубы дюйма до 10 и более дюймов. В стандарте также указано, что трубы менее дюйма требуют постоянной и разборчивой бирки.

Решая, какой тип цветовых стандартов использовать для маркировки объекта, важно знать все возможные варианты.Существуют стандарты маркировки труб для морских судов, медицинских целей и очистки сточных вод, и это лишь некоторые из них. Уникальная среда может потребовать различных рекомендаций по цвету или даже комбинаций цветов, чтобы сотрудники были в безопасности и были осведомлены о своем окружении. Решение использовать добровольные стандарты, выдвинутые организациями по стандартизации, такими как ANSI, ASME или NFPA, всегда является разумным, поскольку стандарты могут быть обязательными для OSHA.

Тщательный выбор цветовых стандартов стоит затраченных усилий, поскольку впоследствии изменить их будет нелегко.Этикетки с высококачественной маркировкой труб могут храниться годами, и если стандарты на предприятии будут изменены, потребуется замена всей устаревшей маркировки труб.

Как упоминалось выше, одна из этих уникальных ситуаций маркировки труб связана с морскими судами. Эти цветовые коды труб часто могут сильно отличаться от тех, которые используются на суше, из-за использования различных химикатов и других потенциально опасных экологических опасностей для людей, находящихся на судне, и водных организмов, окружающих его.По этим причинам соблюдение морских стандартов цвета труб важно для всех, кто эксплуатирует суда или объекты такого типа.

ISO 14726: 2008 – это стандарт, который соответствует маркировке морских труб. Представленный Международной организацией по стандартизации в качестве проекта международного стандарта, этот документ описывает процесс идентификации содержимого трубопроводных систем на судах и морских технологий с помощью цветов. Следование этому стандарту не только поможет обеспечить единообразие для всех морских судов, но и поможет судам соответствовать требованиям во всем мире.

После того, как стандарт маркировки труб будет внедрен и установлен на предприятии, работодателю настоятельно рекомендуется создать документ со всей соответствующей информацией о маркировке труб для своих сотрудников. Эта книга, диаграмма, PDF-файл или физический знак должны четко указывать значения цветов, любые сокращения или числовые последовательности, для чего они используются и когда их следует использовать. Установленный код маркировки труб позволит предприятию и всем его отделам иметь все необходимое, чтобы сделать окружающую среду максимально безопасной.

Зная, что предприятия по всему миру будут использовать различные стандарты маркировки труб, коллективное использование ключа или таблицы маркировки труб в интересах сотрудников улучшит те же основные области безопасности. Чтобы уточнить, отображаемый код маркировки трубы может помочь со следующим:

  • Обучение : Когда новые сотрудники будут приняты на работу, они получат немедленный доступ ко всей необходимой информации для маркировки труб. Это обезопасит их, а также тех, кто окружает новых сотрудников.
  • Запоминание и напоминания : Работодатели не могут ожидать, что каждый сотрудник будет звездным учеником в запоминании каждой детали идентификаторов трубок. Ключ или книга для разметки трубок улучшат их память. В конце концов, эти детали закрепятся в их мозгу, и ключ станет мягким напоминанием на случай, если они забудут.
  • Безопасность : Гадание – это совершенно неправильный способ определения содержимого трубы. Наличие кода маркировки труб для конкретного объекта очень поможет удержать сотрудников от предположений об опасных материалах.
  • Стандартизация : Разные отделы не должны использовать отдельные коды маркировки труб. Это может вызвать путаницу между отделами и привести к несчастным случаям. Стандартизация, как и начало программы маркировки труб, должна выполняться и быть идентична во всех отделах для обеспечения безопасности и ясности.

При работе с трубопроводами на любом предприятии важно помнить, что цель номер один – обеспечить каждому возможность работать в безопасных условиях.Это требует не только высококачественных материалов для маркировки труб, но и четкой передачи информации о значении этих этикеток.

Как и в случае любой стратегии повышения безопасности на предприятии, очень важно включить обучение в общий план. Обмен информацией о маркировке труб с сотрудниками, которые будут напрямую контактировать с этими трубами во время повседневных задач, поможет максимально эффективно использовать любой план маркировки труб.

Без надлежащей подготовки, потраченное впустую время и недостаточная безопасность будут мешать предприятию, потому что сотрудникам придется останавливаться, чтобы прочитать каждую этикетку и свериться с предоставленной цветовой таблицей, если они ответственны и не сделали никаких предположений относительно содержимого трубы.Недостаток знаний может привести к задержке реагирования в чрезвычайных ситуациях.

Время, необходимое для обучения сотрудников распознаванию содержимого труб по маркировке, включает:

  • Прием на работу – Каждый раз, когда новый сотрудник нанимается для работы с различными задачами, связанными с трубами, он должен пройти обучение в таких областях, как цветные диаграммы, опасные материалы и чрезвычайные ситуации.
  • Refresher – Ежегодная переподготовка сотрудников – отличный способ держать их в курсе по определению содержимого трубок.
  • Визуальные напоминания – Знаки, плакаты и другие визуальные напоминания, размещенные вокруг объекта, – отличный способ закрепить то, что люди уже знают. Эти визуальные напоминания очень эффективны, будь то просто покрытие цветового справочника или усиление более подробной информации.

Существует множество способов маркировать трубы и клапаны на предприятии, которые соответствуют требованиям OSHA, соответствуют стандартам ANSI и повышают уровень безопасности сотрудников. На выбор предлагаются две категории: виниловая лента и бирки клапанов.Однако есть несколько различных вариантов выбора из этих двух категорий, о которых мы подробно поговорим здесь.

Лента для маркировки труб, или виниловая, – самый популярный способ идентифицировать содержимое труб. Его легко наносить, и он держится годами, не выцветает, не растекается и не разрывается. По этой причине это один из наиболее экономичных вариантов, который легко соответствует требованиям OSHA и стандартам маркировки труб. Существует бесчисленное множество типов винила на выбор, некоторые из наиболее распространенных типов винила, используемых для маркировки труб, включают:

Есть также варианты использования ленты со стрелками вместе с обычными действиями по маркировке труб, чтобы определить направление, в котором течет содержимое.

Лучший способ маркировать трубопроводный клапан – использовать бирку клапана. Эти бирки могут быть размещены непосредственно на клапане и помогут проинформировать сотрудников о его содержимом, потенциальных опасностях, которые представляют химические вещества, и многом другом.

Бирки для клапанов

чрезвычайно просты в использовании и очень эффективны. В идеале оборудование должно быть размещено на каждом используемом клапане. Это включает водяные клапаны, химические клапаны, газовые клапаны и любые другие, которые присутствуют. Чтобы прикрепить бирку всего за несколько минут, она может без проблем оставаться на месте в течение многих лет.В зависимости от конкретной ситуации можно выбирать из множества типов тегов клапана. Эти варианты включают:

  • Бирки клапанов из нержавеющей стали, долговечные и выдерживающие даже химическое воздействие. Программы AutoCAD также позволяют детально гравировать важную информацию.
  • Пластиковые бирки для клапанов являются многоразовыми, так как компании печатают виниловые наклейки с необходимой информацией и наклеивают ее на бирку.

Выбор надежного и качественного поставщика маркировки труб значительно упростит выполнение проекта маркировки труб.Хороший поставщик обеспечит доступ своих клиентов к наиболее распространенным типам этикеток для маркировки труб и другим инструментам, которые также соответствуют стандартам и нормам.

Трубопроводы часто простираются на большие расстояния по всему предприятию, что означает, что для его надлежащего оснащения потребуется множество этикеток. Часто есть варианты для готовых этикеток, а также возможность сделать их собственными силами, не дожидаясь сроков изготовления и не беспокоясь об ошибках.

Ниже приведены несколько различных типов этикеток, которые могут быть полезны на любом предприятии:

  • Маркеры аммиака – Если на предприятии используется аммиачная холодильная установка, необходимо использовать утвержденные маркеры аммиака.Эти маркеры должны соответствовать стандартам IIAR по сокращению, физическому состоянию, корпусу маркера, уровню давления и направлению потока.
  • Готовые этикетки для маркировки труб – Стандартные этикетки для маркировки труб можно приобрести у любого хорошего поставщика. Это будут общие ярлыки, например, с надписью «Пожарный спринклер» или «Горячая вода». Другие могут быть напечатаны поставщиком на заказ в соответствии с конкретными потребностями.
  • Лента со стрелкой для маркировки трубы – Определение направления потока содержимого трубы абсолютно необходимо.Самый простой и эффективный способ сделать это – использовать ленту со стрелками. Как следует из названия, это просто лента со стрелками, указывающими в одном направлении.

Еще один отличный вариант – приобрести принтер этикеток для предприятия. Возможность печати этикеток на месте обеспечивает быстрый и легкий доступ к этикеткам при необходимости. Они могут печатать именно то, что требуется, за небольшую часть стоимости этикеток, изготовленных и отправленных поставщиком. По этой причине многие компании выбирают этот вариант, он экономит время и деньги.

На рынке представлен широкий выбор превосходных принтеров этикеток для труб. Маркировка труб – не единственная их специализация, они могут использоваться для изготовления любых типов этикеток или знаков, необходимых бизнесу для обеспечения безопасности своих сотрудников. Обратите внимание на следующие три популярных промышленных принтера для печати этикеток:

  • LabelTac 4 – LabelTac 4 отлично подходит для печати этикеток от ½ “до 4”. Он может создавать легко читаемые визуальные напоминания для сотрудников. На этот принтер также предоставляется пожизненная гарантия.
  • LabelTac 4 PRO – Версия Pro принтера LabelTac 4 оснащена модернизированным резаком, двигателем и печатающей головкой, чтобы обеспечить более быстрый и простой процесс печати. Он также имеет увеличенную емкость ленты, что позволяет увеличить время между заменами ленты.
  • LabelTac 9 – это самый крупный широко используемый промышленный принтер этикеток.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
