Трубы из сшитого полиэтилена или металлопластиковые – что лучше для отопления?

Металлопластиковые трубы и такие же изделия из сшитого полиэтилена в современном мире нашли свое широкое применение в различных сферах, но основные области их применения – это системы отопления и системы горячего водоснабжения.

Характеристики и свойства

Характеристики и свойства этих двух типов очень похожи:

• соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
• процесс монтирования не занимает долгого времени;
• оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи. Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время это давно уже не лидер продаж. Этому предшествовали две проблемы:

• появление некачественного поддельно материала;
• протечки на месте стыковки.

Основная опасность металлопластика

Однако главная опасность не в этом – все кроется в составе металлопластика: внутренний полимерный слой – клеевая прослойка – алюминий – опять специальный клей – наружный слой полимеров. В процессе работы изделие нагревается от горячей жидкости, но тепловое расширение каждого слоя отличается друг от друга, что влечет деформацию металла со временем и ослабление трубы.

Возникают протечки, которые ликвидируются сначала «подтягиванием» фитинга, однако приходит время, когда гайка максимально затянется и повредит алюминиевый слой – внутреннее сечение перекроется, а если прижать гайку больше, то труба может попросту сломаться. Для устранения аварии нужно устанавливать новый фитинг, что повлечет необходимость удлинения трубопровода, а это уже серьезный удар по уровню надежности. Сшитый полиэтилен таких проблем не имеет.

Также следует учесть еще один весомый недостаток металлопластиковой трубы (если сравнивать из изделиями из сшитого полиэтилена). Речь идет о зауженном проходном сечении всех фитингов – оно намного меньше самой трубы. Что касается сшитого полиэтилена, то технология монтажа таких трубопроводов – это точное соблюдение всех размеров сечения труб, которые входят в конструкцию.

Считаю, что металлопластик лучше, чем сшитый полиэтилен. Почему? Объясняю | Строю для себя

Иллюстрация автора

Добрый день, уважаемые гости и подписчики канала “Строю для Себя”!

В данной статье хотел бы разобрать и сравнить две разновидности труб отопления/водоснабжения – это металлопластиковые трубы и трубы из сшитого полиэтилена.

Сразу нужно отметить, что и металлопластиковая труба и труба из сшитого полиэтилена – это две полимерные трубы!

На сегодняшний день, я часто слышу, что сшитый полиэтилен во многом превосходит металлопластиковые трубы. Думаю, что в этом нас убеждает реклама, а в реальности обстоит дело иначе! Предлагаю объективно посмотреть на оба изделия.

Иллюстрация автора

Друзья, если для примера взять металлопластик PEX-AL-PEX или PEX-b-AL-PEX-b (полиэтилен – алюминий – полиэтилен) или сшитый полиэтилен PEX-a, PEX-b, PEX-c или PE-RT, то мы увидим, что материал из которых выполнены обе трубы – один и тот же, везде поперечно-сшитый полиэтилен.

Разница только в том, что изделие, называемое труба из сшитого полиэтилена дешевле в производстве, соответственно и реклама кричит о том, что мы должны покупать именно его, там маржа гораздо приятнее для производителя :-)))

Предлагаю рассмотреть ключевые характеристики, по которым мы делаем выбор в пользу тех или иных труб:

1. Кислородопроницаемость или диффузия кислорода. Любая металлопластиковая труба имеет алюминиевую фольгу, но не каждый сшитый полиэтилен может этим похвастаться. Даже те высокомолекулярные спирты, которыми покрывается сшитый полиэтилен на заводе, не спасают ситуацию, так как при любой царапине появляется потенциально опасное место.

К тому же, в качестве барьерного слоя еще ничего лучше учеными не придумано, чем алюминиевая прослойка.

2. Линейное расширение. Отвечает за это опять же – алюминий. Поэтому, все трубы без алюминиевой прослойки убираем в сторону. Остаются у нас для выбора все МП-трубы и несколько разновидностей сшитого полиэтилена.

3. Заужение диаметра. Да, фитинг МП-трубы заужает диаметр основного материала, но проблема в другом – сшитый полиэтилен имеет толще стенку трубы, чем металлопластик и при одинаковом диаметре по всей длине трубы мы получаем меньший проход, таким образом, мы теряем объем теплоносителя!

4. “Память” материала. Это несомненный плюс сшитого полиэтилена. Одно неаккуратное движение с МП-трубой и он переламывается, сшитый полиэтилен же восстанавливается. Но, из-за этого свойства страдает эстетика. Любая внешняя разводка выглядит отвратительно из-за неровности, к которой стремится труба сшитого полиэтилена.

Почему мы относимся к МП трубам не очень хорошо? Дорогие друзья, – это реклама постаралась. Практически на каждом сайте производителя сшитого полиэтилена можно увидеть выделенные жирным минусы МП-труб, где первым будет стоять: компрессионные фитинги текут!

Бесспорно, каждые полгода-год компрессионные фитинги нужно подтягивать. Но, профессиональные монтажники уже отошли от подобных фитингов +100500 лет назад. Зачем мусолить эту тему. Есть пресс-фитинг, – запрессовал соединение и забыл на десятилетия о протечках.

Просто, нужно иметь руки из правильного места и аккуратно работать с МП трубой, и что немаловажно, – иметь хороший инструмент, тогда никаких проблем и не будет.

Но, еще вопрос: почему производители сшитого полиэтилена переходят с латунных фитингов на более дешевое сырье – на пластик, т.е. PPSU? Если перешли, но снижайте цены – но они только растут!!!

Не судите строго, это субъективное мнение!

Менеджеры и сама система рекламы построена так, что работников натаскивают опытные маркетологи и готовят к тому, как правильно из контекста выдергивать информацию и манипулировать этими данными, что даже опытные специалисты сомневаются в качестве товаров, о которых ранее были хорошего мнения.

Какой стороной следует устанавливать шаровой кран? Разница существенная, предлагаю разобраться

Дом на продажу от частника или ошибки, которые дают о себе знать через время

Что скрывает угольник Свенсона? Почему разметка идёт в разы быстрее и какие 4 инструмента он объединяет?

Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве.

Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме. О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.

Какие трубы лучше выбрать для водяного теплого пола – обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать – это производитель трубы и страна производства.  Так как не важно из какого материала произведена труба, если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола – не может стоить дешево.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа.

Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

1. Рабочая температура теплоносителя
   Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов – относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго.  Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

2. Максимальное давление
   В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
3. Материал из которого произведена труба
   Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

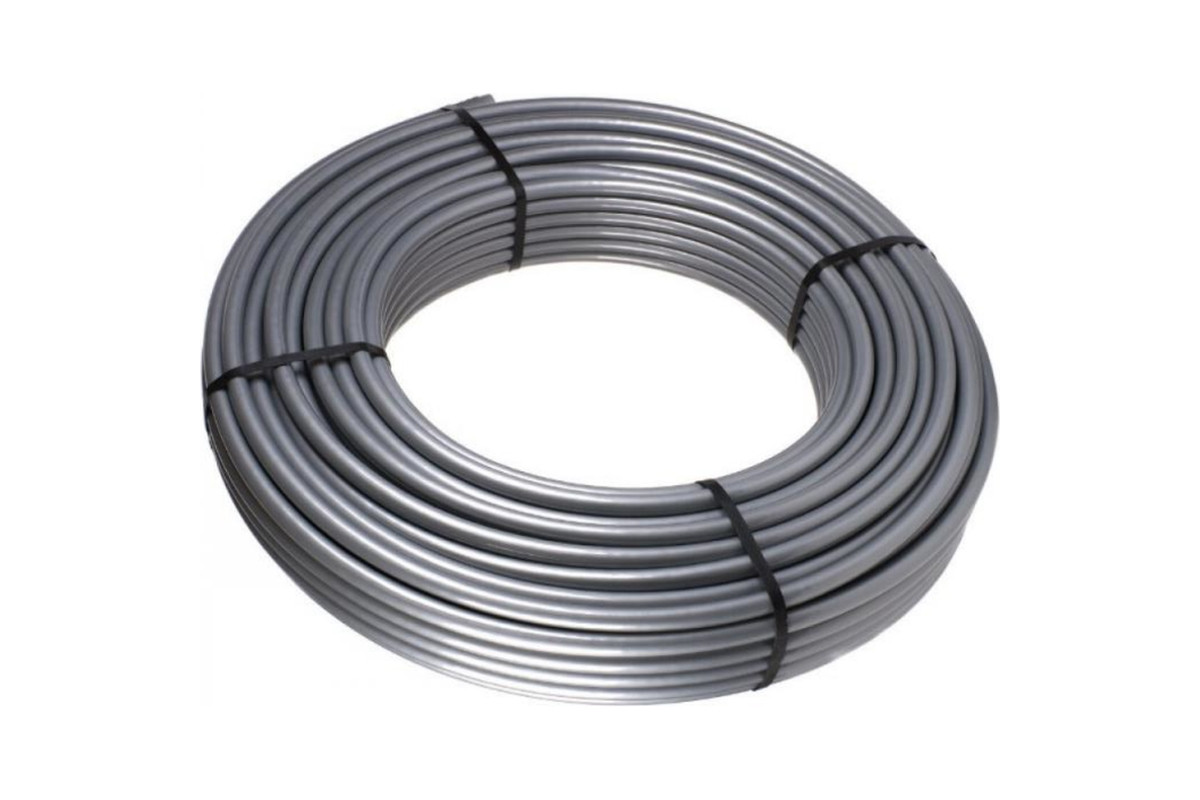

Металлопластиковые трубы

Металлопластиковые трубы – первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе – такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола – труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого

полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким,  поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу – лучше остановиться на европейских производителях

1. Uponor (PE-RT/AL/PE-RT) Германия
2. SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
4. APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
6. Valtec, Altstream и др.  Россия-Китай

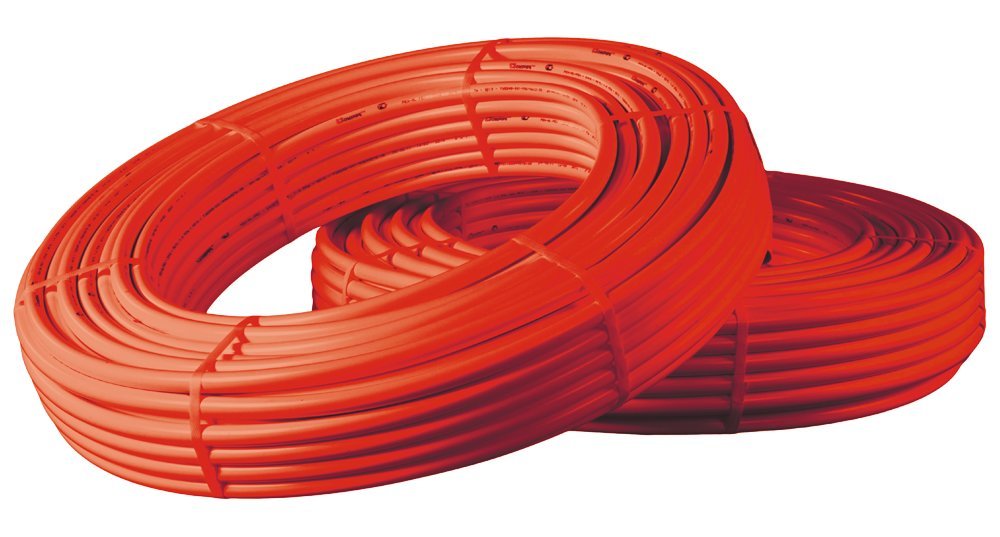

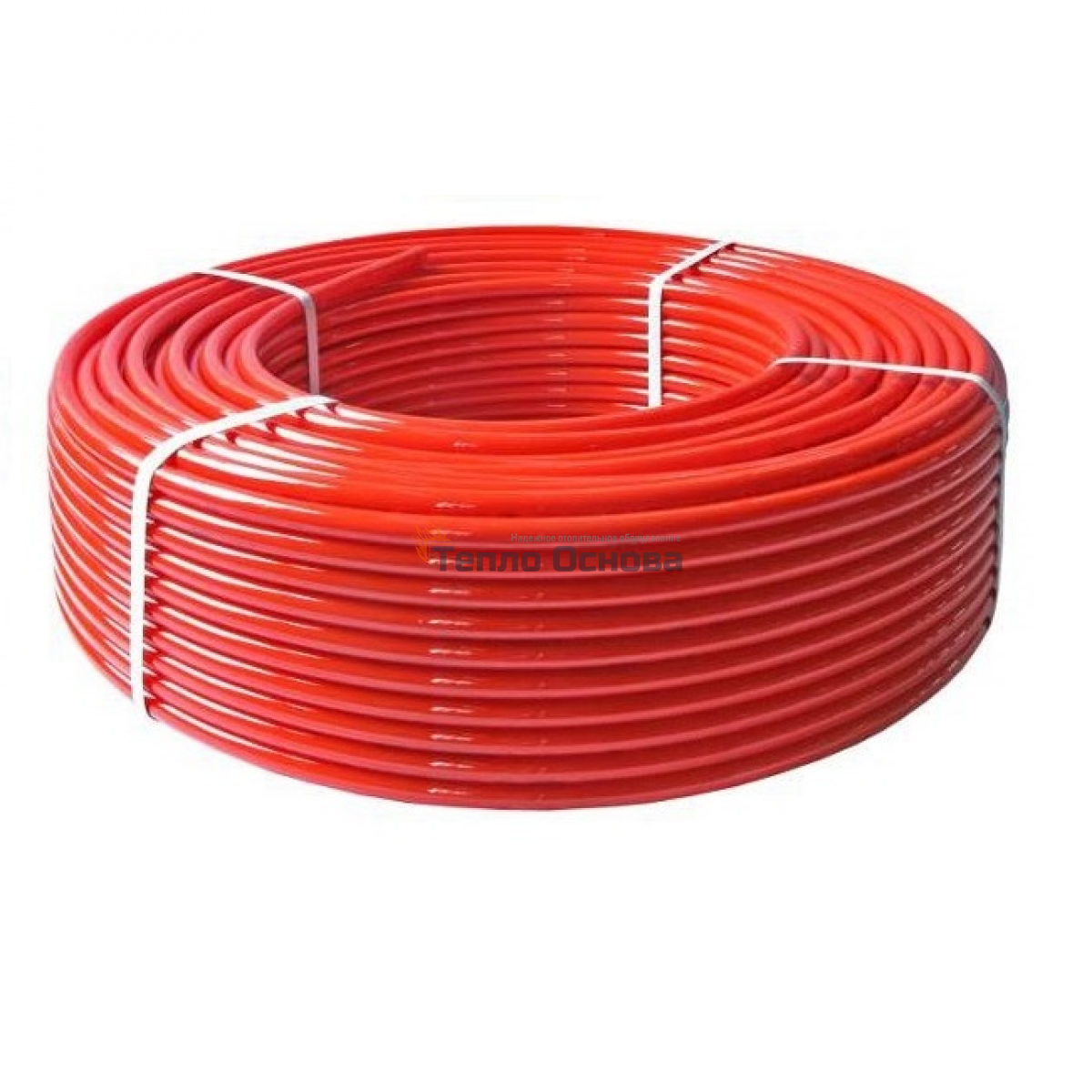

Трубы из сшитого полиэтилена

Сшитый полиэтилен – наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки – трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы – низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут. , что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена – наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: ” При «заломе», испорченный участок трубы должен быть удален”.)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)

3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

4. SANEXT “Теплый пол” PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
5. Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

1. BioPipe (PERT) Россия

2. Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством



Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины – высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу),  необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.



Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи “Made in …”. Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т. к. реально трубу производят в Китае, а реальная родина бренда – Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую – решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне “сшивки” сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

1. Сшитый полиэтилен PEXa с антидиффузным слоем
2.  Металлопластик со внутренним слоем PE-RT
3. Сшитый полиэтилен PEXb,c
4. Термостойкий полиэтилен PE-RT





Сшитый полиэтилен UPONOR – Море Тепла

Трубы Uponor РЕ-Ха обладают уникальным набором качеств, которые делают их идеальными для подачи питьевой воды. В дополнение к выдающейся механической прочности, главным преимуществом этих труб является исключительная стойкость к температурным воздействиям, что позволяет использовать трубы РЕ-Ха также для трубопроводов горячего водоснабжения. Все это сочетается с абсолютно гладкими стенками, оказывающими минимальное сопротивление потоку воды, что уменьшает потери давления в системе, а также предотвращает образование отложений внутри трубы.



Преимущества системы Uponor PE-Xa



1. Не подвержена коррозии и зарастанию.
2. Пониженный уровень шума.
3. Выдерживает высокие температуры и давления.
4. Стойкость к образованию и развитию трещин, до 20% толщины стенки без выхода системы из строя.
5. Гидравлический удар снижается на треть по сравнению с металлическими трубами.
6. Для монтажа необходимо всего несколько простых инструментов.
7. Разрешения и сертификаты на использование в системах питьевого водоснабжения.
8. Низкая шероховатость.
9. Монтаж при температурах окружающей среды до -15°C.
10. Подходит для скрытой прокладки, а также для монтажа по принципу «труба-в-трубе».



Трубы Uponor eval РЕ-Ха идеально подходят для подключения радиаторов и других элементов системы отопления.



Для предотвращения коррозии отопительной системы и фитингов трубы Uponor eval РЕ-Ха покрыты защитной пленкой из гидрооксида этилвинила (EVOH). Этот дополнительный полимерный слой препятствует проникновению кислорода в теплоноситель.



Гибкость труб Uponor РЕ-Ха. Основное отличие труб из сшитого полиэтилена UPONOR от обычных полимерных труб – эффект памяти и эффект возвращения в исходное состояние. После сгибания или расширения труба снова принимает свою прежнюю форму.



Трубы обладают необходимой гибкостью и прочностью, а также высокой устойчивостью к истиранию даже в сложных условиях эксплуатации. Трубу можно заказать как в кожухе, так и без него, однако, прокладка трубы в кожухе имеет множество преимуществ. Если кто-то повредит трубу – просверлит ее или пробьет – то при наличии кожуха существенно сокращаются и ущерб от повреждений, и время ремонта. Кожух служит не только защитой, но и теплоизоляцией, благодаря которой уменьшаются теплопотери.



Особая молекулярная структура. В процессе производства труб Uponor РЕ-Ха молекулы полиэтилена высокой плотности соединяются поперечными связями, и образуется особая трехмерная молекулярная структура.



Вследствие применения технологии образований поперечных связей, трубы Uponor характеризуются превосходными термическими и механическими свойствами, которые делают их незаменимыми при монтаже систем водоснабжения и радиаторного отопления.



что лучше использовать для отопления и водоснабжения

В современном строительстве рядом с классическими металлическими трубами прочно расположились конструкции из металлопластика и полипропилена. Оба типа труб используют для систем отопления и водоснабжения, при этом перед продажей они получают гигиенический сертификат и разрешение на использование в сфере строительства.

Нередко перед владельцами домов и квартир встает вопрос, какой же материал для труб лучше? Проблему выбора можно решить, если учитывать определенные условия эксплуатации, личные предпочтения и материальные возможности.

Характеристики изделий из металлопластика

Металлопластиковые конструкции производятся из нескольких слоев, внешние и внутренние представляют собой сшитый полиэтилен PEXb, а по середине располагается прослойка алюминиевой фольги. Материалы склеены между собой.

Металлопластик – практичный и удобный материал, обладающий целым рядом преимуществ:

• Устойчив к воздействию коррозии. На внутренней поверхности не накапливаются отложения;
• Не пропускает кислород, что позволяет продлить срок службы отопительного оборудования;
• Обладает высокой пластичностью, сохраняет форму при изгибах;
• Имеет низкий уровень теплопроводности;
• Не пропускает шум транспортируемого вещества;
• Затраты на установку труб из металлопластика относительно других материалов незначительны.

При выборе определенного материала труб стоит исходить из того, что сшитый полиэтилен, используемый в конструкциях из металлопластика, обладает высоким уровнем термостойкости и может работать при температуре транспортируемого вещества до 95 градусов Цельсия, а также выдерживать кратковременные скачки температуры до 110 градусов Цельсия.

Для армирования конструкции используют высокопластичный алюминий, толщина которого составляет от 0,2 до 0,3 миллиметра.

Как и из любого другого материала, изделия из металлопластика обладают несколькими недостатками: они неустойчивы к излучению ультрафиолета и требуют защиты от механического воздействия. Однако в таких трубах таится и более серьезная опасность. Она заключается в серьезной разнице температурных сопротивлений внутреннего и наружного слоев полиэтилена, латунного фитинга и слоя алюминия.

Многократная термическая деформация материалов, соприкасающихся между собой, может привести к ослаблению самых «трудных» мест конструкции – там, где установлены фитинги.

Крайне важно использовать металлопластиковые трубы исключительно от тех производителей, которые уже заслужили доверие профессионалов и используют только качественные материалы. Большое влияние на надежность конструкции оказывает качество скрепляющего клея. Если при производстве был использован некачественный клей, труба может расслоится и привести к протечке в местах стыкования труб и фитингов.

Характеристики изделий из полипропилена

Сырьем для изготовления труб из полипропилена является прочный и легкий сополимер полипропилена, который получается путем изменений его структуры – при помощи внедрения в исходную цепь молекул молекулы этилена.

Такая модификация позволяет улучшить механические свойства материала – повысить вязкость, высокотемпературную прочность и эластичность. Данный сополимер относится к категории термопластов.

Выбирая между трубами из металлопластика и полипропилена, нужно обратить внимание на следующие преимущества полипропиленовых конструкций:

• Стойкость к химическим веществам, в том числе кислотным и щелочным растворителям;
• Благодаря высокой пластичности изделия вода в трубах из полипропилена может замерзнуть, не повредив конструкцию;
• Высокий срок эксплуатации и хорошая прочность в системах с высокой температурой вкупе с низким показателем теплопроводности дает возможность использовать полипропилен в различных инженерных сетях;
• Применение, производство и утилизация полипропилена не наносят вред окружающему миру и здоровью людей и животных.

Широкий выбор продукции из полипропилена позволяет выбрать подходящий тип труб для работы, например, во внутренних системах горячего и холодного водоснабжения, для разводки трубопровода центрального отопления, во внутренних системах канализации, в «теплых» полах, для отвода почвенных вод и так далее.

Столкнувшись перед выбором между полипропиленовыми и металлопластиковыми трубными изделиями, нужно знать, что при установке неармированных труб из полипропилена крепления нужно располагать через 50-60 сантиметров и использовать больше поворотных фитингов, чем в конструкциях из металлопластика.

Рабочая температура труб из полипропилена составляет 75 градусов, а трубы с прослойкой из стекловолокна или алюминиевой фольги могут выдерживать гораздо более высокие температуры.

Критерии выбора металлопластиковых или полипропиленовых труб

При выборе в первую очередь руководствуются размером, необходимым для монтажа конструкции.
Изделия из металлопластика производят в достаточно узком диапазоне диаметров – от 16 до 63 миллиметров, а полипропиленовые трубы изготавливаются с шириной от 16 до 125 миллиметров и больше.
Трубы из полипропилена больших диаметров (более 63 миллиметров) обычно применяют для нужд промышленности. Для установки таких конструкций используют технологию сварки встык.

При выборе полипропиленовых или металлопластиковых труб стоит учесть, что коэффициент расширения первого типа гораздо выше такого же показателя изделий из металлопластика. Во время установки полипропиленовых систем нужно монтировать компенсаторы – компенсационные петли П- или Г-образных участков.

Гибкая компенсационная петля

Несомненным плюсом полипропиленовых изделий является тот факт, что стыки труб свариваются между собой. Пластик устанавливается при помощи специального устройства, после чего все части соединяются и после затвердевания обладают высочайшим уровнем герметизации. У металлопластика же нередко происходят протечки в связи с тем, что такие трубы плохо переносят размораживание. Эти проблемы в основном происходят в системах горячего водоснабжения из-за регулярных отключений. Стоит отметить, что полипропиленовые трубы также служат в два раза меньше при использовании их для транспортировки горячей жидкости.

Типы соединения металлопластиковых труб

Разъемные фитинги. Их разделяют на цанговые и резьбовые. Разъемные фитинги позволяют многократно демонтировать систему и рассоединять её с другим фитингом или прибором, что сказывается на стоимости такого крепежа.

Условно-разъемные фитинги (компрессионные). Этот вид фитингов поддается расстыковке с большим трудом. Если возникла необходимость демонтажа конструкции, то при обратной установке потребуется замена обжимного кольца, следовательно, производить расстыковку имеет смысл только в случае сильной необходимости.

Пресс-фитинговые или неразъемные. Такой вид соединения нельзя разобрать, трубы запрессовываются в фитинг раз и навсегда без возможности расстыковки в будущем.

Два первых вида соединения металлопластиковых труб подразумевает наличие резьбы, поэтому к месту соединения нужно обязательно иметь доступ для профилактических действий во время работы системы. Это говорит о том, что спрятать конструкцию за стеной нельзя. Пресс-фитинговое соединения перманентно, поэтому его можно спокойно заделывать. Как правило, изделия из металлопластика служат более 50 лет в том случае, если температура транспортируемого вещества не будет превышать разрешенные показатели, а рабочее давление составит менее 10 атмосфер.

Единственным ощутимым минусом труб из металлопластика является их неустойчивость к ультрафиолетовым лучам, поэтому их нужно оберегать от попадания прямых солнечных лучей, воздействия открытого огня и механических повреждений. Некоторые производители предусматривают в своих изделиях скрытую защитную прокладку.

Виды соединения изделий из полипропилена

• С использованием фитингов по технологии контактной сварки. Этот вид фитингов нельзя разобрать, поэтому их оптимально использовать в том случае, когда водопроводную конструкцию планируется спрятать в монолит.
• С использованием комбинированных фитингов, имеющих вваренные металлические вставки с резьбой. Комбинированные фитинги дают возможность делать места соединения разборными и соединять трубы с нужными приборами.

Комбинированный фитинг для полипропиленовых труб

Если вы хотите изменить направление водопроводной конструкции, то необходимо использовать фитинги. Полипропиленовые трубы, как и металлопластиковые, не подвержены коррозии, устойчивы к холоду, и не накапливают вредные отложения воды на внутренних стенках. В настоящий момент производители выпускают следующие типы труб из полипропилена: PN10, PN20, PN25.

Для обустройства системы отопления лучше использовать трубы категории PN20 и PN25, так как оба этих типа подходят как для транспортировки горячей, так и холодной воды. Срок эксплуатации первого вида труб составляет 25 лет, в том случае, если температура жидкости в системе не будет превышать 75 градусов Цельсия.

Касаемо труб категории PN25 можно сказать, что они, благодаря использованию армированной фольги, похожи с трубами из металлопластика, но не обладают такой же пластичностью. Трубы вида PN25 выдерживают температуру до 75 градусов по Цельсию и рабочее давление до 8 атмосфер. Срок службы данных конструкций составляет до 50 лет.

Чтобы выбрать между полипропиленовыми и металлопластиковыми трубами, нужно обратить внимание на то, что монтаж системы из металлопластика не требует использования дорогостоящего инструмента, специальных знаний и опыта, а также занимает немного времени. Нельзя забывать о том, что фитинги нужно приобретать в соответствии с выбранным видом материала.

из металлопластика или сшитого полиэтилена?

Монтаж отопительной системы под напольным покрытием позволяет создать в доме или квартире оптимальный температурный режим. Очень важно предварительно выяснить, какую трубу выбрать для теплого пола, так как этим определяется долговечность водяного контура, эффективность его работы и другие важные параметры. Производить монтаж теплого пола разрешено в любых жилых и нежилых помещениях. Он может выступать как основным, так и дополнительным источником обогрева. Наиболее часто используются трубы двух видов: металлопластиковые и из сшитого полиэтилена (PEX).

Особенности металлопластиковых труб

Разные материалы обладают различными эксплуатационными характеристиками. Какие трубы выбирают для теплого пола, зависит от предпочтительного способа укладки, особенностей эксплуатации и материальных возможностей. Металлопластиковые трубы обладают несколькими достоинствами:

1. Устойчивостью к коррозии – материал состоит из склеенных между собой слоев. Изнутри трубы покрыты полимерным составом, который придает им идеальную гладкость и предохраняет от воздействия влаги. Основа сделана из алюминия.
2. Простотой монтажа – укладывать трубы такого типа можно без соединений, они достаточно пластичны, чтобы изгибать контуры необходимой конфигурации. Также крепить такую трубу можно через большие промежутки.
3. Долговечностью – при соблюдении условий эксплуатации металлопластиковые трубы служат в качестве составной части теплого пола до 50 лет.
4. Безопасностью для здоровья – металлопластик, как и все полимеры, химически нейтрален, поэтому он не вступает в реакцию с веществами в воде и не образует вредных соединений.
5. Отличной звукоизоляцией – перемещение воды внутри труб теплого пола происходит практически бесшумно, поэтому их можно выбрать для спальни, детской, рабочего кабинета и других комнат, где требуется тишина.

Достоинства труб из сшитого полиэтилена

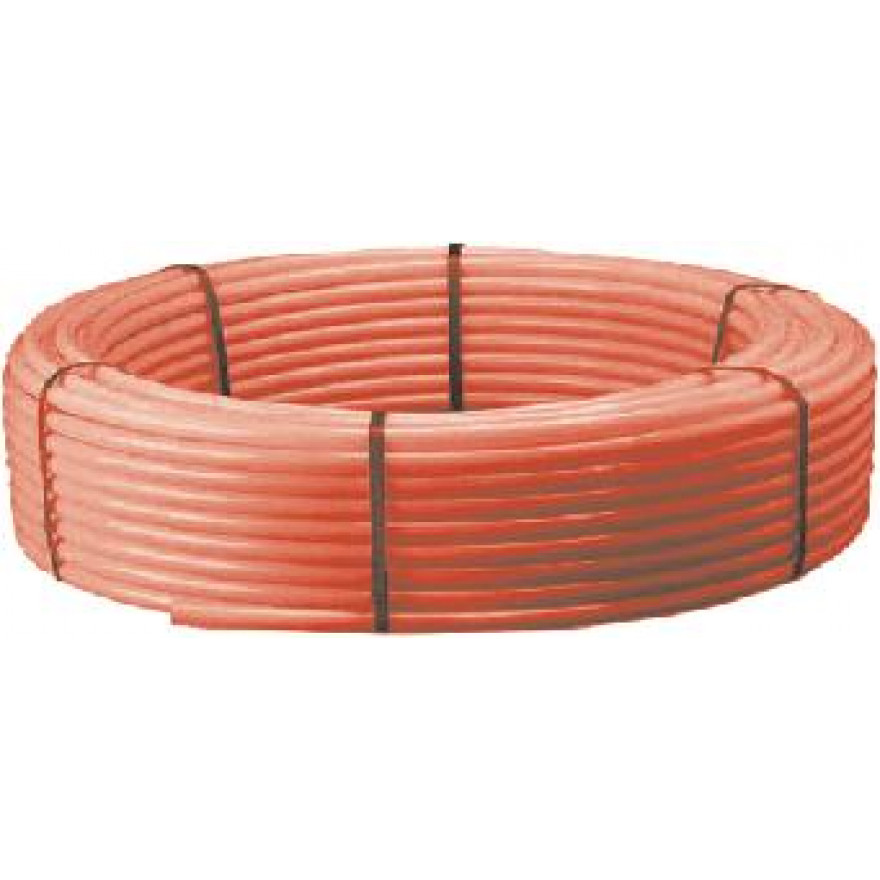

Трубы PEX продаются в бухтах от 100 до 600 м. Они состоят из нескольких слоев: сшитого полиэтилена, кислородозащитной прослойки и клея. Среди плюсов этих изделий:

1. Данная труба имеет память формы. В случае залома, её можно легко вернуть в первоначальное состояние с помощью нагрева обычным строительным феном.
2. Длительный срок эксплуатации, прочность, эластичность – производители дают гарантию на товар до 50 лет.
3. Устойчивость к высокой температуре и перепадам давления – такой теплый пол не испортится даже при +95°C. Эти трубы идеальны для монтажа отопления в частном доме, где оборудование зачастую работает в сложных условиях.

Какую трубу выбрать для теплого пола, необходимо выяснять непосредственно на месте монтажа. Если говорить о стоимости, то трубы из сшитого полиэтилена обычно более доступны по цене, чем аналоги из металлопластика, но многое зависит от бренда. По остальным параметрам при выборе лучше получить консультацию профессионалов.

теплоотдача полиэтиленовых труб, способы укладки

Содержание:

Труба, изготовленная из сшитого полиэтилена, является представителем нового поколения трубопроводов. Она стала популярной при сборке систем, поставляющих горячую и холодную воду, а также систем отопления, работающих в режиме низких температур, включая систему теплого пола. Востребованность трубы для теплого пола из сшитого полиэтилена обусловлена такими свойствами, как простое использование, хорошие показатели гибкости, надежность и доступная цена.

Устройство «теплого пола»

Установка в квартире системы теплого пола помогает избежать лишних расходов, связанных с покупкой дополнительных приборов отопления. Нормальное функционирование системы обеспечивается поддержанием температурного показателя теплоносителя в пределах 33-55⁰С. На эти показатели напрямую влияет назначение помещения, толщина стяжки и тип используемой трубы.

Трубные изделия являются основными элементами, ее правильный выбор обеспечивает безупречное функционирование и долгий период использования всей системы.

Не менее важными составляющими теплого водяного пола можно назвать следующее:

• Материал для теплоизоляции.
• Крепежные элементы для деталей нагревательного контура.
• Гидроизоляционный материал.
• Распределительный коллектор.
• Материалы, способствующие максимальному проведению тепла.

Принцип обогрева помещения системой теплого пола заключается в передаче тепла воды в нагревательном контуре в воздух. Сборка таких систем обогрева выполняется в строгом соответствии с нормативной документацией. Длина трубы и шаг между витками определяется в зависимости от размеров комнаты, мощности устройства для нагрева воды, вида теплоизоляционного материала, а также материала, из которого изготовлены пол и стены.

Эффективная работы обеспечивается равномерной подачей тепла по всей площади. При этом не стоит допускать слишком сильного нагрева отдельных участков.

Отличительные особенности материала

Производство полиэтилена нового поколения подразумевает применение химического или физического способа. В процессе изготовления молекулы этилена связываются своеобразными поперечинами, образуя объемную структуру в виде сетки с ячейками.

 В зависимости от метода изготовления выделяют следующие виды этого полимера:

• PE-Xa – полимерное соединение, образованное в результате нагревания с участием пероксидов.
• PE-Xb – полиэтилен, полученный путем обработки влагой с катализатором и силаном.
• PE-Xc получается в результате электронной атаки молекул полимера.
• PE-Xd – очень редкий полимер, для изготовления которого применяется азотная технология.

Сшитый полиэтилен имеет очень высокую прочность, которая возникает еще  на молекулярном уровне, значит, деформировать такую связь будет достаточно сложно.

Полиэтилен с маркировкой PE-Xa  – это оптимальный вариант для системы теплого пола.

Нормативы, которым должны соответствовать трубы теплого водяного пола

Каждый элемент системы должен соответствовать определенным требованиям. Трубные элементы, используемые при монтаже, должны обладать высокой устойчивостью к нагрузкам механического типа, иметь большой период эксплуатации и хорошую устойчивость к образованию коррозии, не представлять опасности для экологии и здоровья человека.

Немаловажными характеристиками труб считаются: высокий коэффициент теплоотдачи, хорошее шумопоглощение и эластичность.

Все эти свойства в определенной степени имеют трубные элементы из полиэтилена, медных сплавов, металлопластика, полипропилена, а также гофрированные стальные трубы. Медные элементы для теплого пола параллельно с этим имеют высокую стоимость. А для их монтажа необходима дополнительная соединительная фурнитура и полимерные защитные оболочки.

Стальные гофрированные трубы характеризуются меньшим расходом по сравнению с медными элементами, но располагаются в аналогичных ценовых рамках.

Цена на трубы полиэтиленовые для теплого пола сравнительно ниже, они имеют малый вес, легко и просто монтируются, но отличаются значительным линейным расширением при нагревании. Использование таких материалов для укладки в бетонную стяжку предполагает предварительное армирование алюминием или стекловолокном.

Металлопластик получил хорошую рекомендацию при обустройстве системы теплого пола. Однако делая выбор, металлопластиковые трубы или сшитый полиэтилен, стоит учитывать незначительный минус первого варианта – образование накипи внутри резьбовых фитингов.

Положительные характеристики сшитого полиэтилена

Сшитый полиэтилен идеален для системы теплого пола, так как обладает полным набором необходимых характеристик, включая высокие показатели эластичности, обратную усадку и способность выдерживать нагревание до +120⁰С. Стоит учесть, что другие полимерные изделия сохраняют определенные свойства при температуре рабочей среды до +80⁰С. Читайте также: “Как устанавливать полиэтиленовые трубы для отопления – нюансы монтажа из практики”.

Уникальным свойством сшитого полиэтилена является его самовосстановление после воздействия сильных нагрузок. Другие аналогичные материалы, функционируя в таких условиях, быстро деформируются, что неизбежно приводит к разрыву контура.

При выполнении укладки контура с использованием труб из сшитого полиэтилена допускается изгиб материала по большому радиусу без возможного риска излома. Помимо этого материалу свойственны повышенные эксплуатационные сроки, он не выделяет вредные вещества, не подвержен воздействию гнили и коррозии.

Используя трубы из сшитого полиэтилена для системы теплого пола, можно существенно снизить уровень шума в комнате, так как материалу свойственно поглощать вибрацию теплоносителя.

Единственным минусом таких изделий можно назвать пропускание кислорода, что может привести к образованию коррозийных процессов в материалах, расположенных поблизости. Уменьшить показатели помогает специальное напыление. Трубные элементы из сшитого полиэтилена плохо держат форму, поэтому рекомендуется закреплять их в процессе укладки. Для этой цели используются специальные скобки с защелками или рейки, имеющие пазы для укладки трубы.

Разновидности трубных изделий

Изделия такого типа производятся в строгом соответствии со стандартами европейского уровня, по которым сортамент труб PE-X представляет 19 типоразмеров. Среди них максимальные значения могут быть следующими: 25 см – пропускной диаметр, 2,8 см – толщина стенок.

При сборке систем теплого пола используются труба диаметром от 12 до 32 мм. Такие параметры трубы не усложняют процесс заливки бетонной стяжки. В идеале монтаж пола должен проводиться с использованием изделий, имеющих диаметр 16 мм. При выполнении этого условия достигается максимальная теплоотдача трубы из сшитого полиэтилена и не увеличивается слой стяжки.

При выборе изделий из полиэтилена нового поколения стоит обратить внимание на степень сшивания материала, так как от этого зависят технические параметры трубных элементов, эксплуатационный период и их цена.

Лидирующие позиции в производстве элементов для монтажа системы теплого пола занимает фирма Rehau. Трубы от этого производителя представлены большим выбором типоразмеров и моделей (прочитайте также: “Как правильно выполнить монтаж труб РЕХАУ – от подготовки до завершения установки”). Трубопроводы из универсальных специализированных изделий Stabil, Flex, His, Pink могут безупречно функционировать долгое время в режиме высоких температур. Не меньшим спросом пользуются трубы, представленные фирмами Uponor, Wirsbo. Читайте также: “Какие бывают трубы Рехау по материалу изготовления и способам использования”.

Сборка системы

Укладывать трубу сборке системы теплого пола можно по спирали или в виде двойной или одинарной змейки. Упрощенным способом считается змейка, но такая укладка обеспечивает неравномерное нагревание поверхности. Промежутки между линиями контура не могут  быть более 35 см. Но нужно понимать, что расстояние между трубами теплого водяного пола в каждом отдельном случае может отличаться. Труба для системы имеет допустимые нормы длины, не более 120 метров. Средний размер трубы для укладки должен составлять около 60 м. В противном случае могут наблюдаться высокие теплопотери, и вода будет возвращаться с более низкой температурой.

Перед укладкой трубы необходимо уложить слой теплоизоляционного материала. Для этого можно использовать пенополистирол, пенопласт или отражатель на основе вспененного полиэтилена. Крепить теплоизоляцию рекомендуется с помощью специальных клипс или забивных дюбелей. Отдельные модели утеплителя имеют специальный профиль для крепления трубы и разметку.

В процессе заливки бетонной стяжки нельзя забывать о компенсационных швах, которые предотвращаю деформацию вследствие линейного расширения изделий.

Запуск системы в работу начинают после того, как бетонная стяжка станет полностью твердой. При этом нельзя резко повышать температуру теплоносителя, лучше всего ежедневно увеличивать этот параметр на 3-5⁰С.

При наличии на сшитом полиэтилене наружной антидиффузионной защиты сборку системы следует начинать только при отсутствии повреждений на поверхности трубы.

Стыковка труб

Соединять трубные элементы из сшитого полиэтилена рекомендуется с помощью фитингов компрессионного характера. Этот способ считается менее сложным по сравнению с элементами напрессовочного типа.

Чтобы установить компрессионный фитинг на трубный элемент, нужно надеть обжимную гайку резьбой в направлении другой соединительной части. Затем на коммуникации размещают разрезанное кольцо, отступая от места среза на 1 мм. Далее на трубу насаживают соединительный элемент и закручивают обжимную гайку, пользуясь гаечными ключами. Читайте также: “Способы монтажа труб из сшитого полиэтилена – варианты соединений”.

Стыковка труб с применением напрессовочных фитингов получается неразъемной. Чтобы выполнить стыковку труб таким способом, нужно иметь под руками специальное устройство.

Теплый водяной пол – это более выгодный вариант отопительной системы. Трубы из полиэтилена нового поколения повысят эффективность ее работы и продлят эксплуатационный срок.

Flexing Your PEX: водопроводные возможности труб из сшитого полиэтилена

Фото любезно предоставлено TK

Трубы из сшитого полиэтилена (PEX) основаны на пластмассах, структурно модифицированных для обеспечения прочности на удар / растяжение, пониженной усадки, характеристик при высоких температурах / давлении и сопротивления ползучести, химикатов и трещин.

Благодаря этим качествам многие домовладельцы могут оставить в прошлом ржавые водопроводные трубы. По своей природе трубы PEX не подвержены коррозии и коррозии.Коррозия – это электролитический процесс, требующий присутствия электропроводящих материалов. Полиэтилен, с другой стороны, является диэлектрическим материалом, его можно использовать в качестве изоляционного материала для электрических проводников, а его роль в качестве непроводящего материала делает коррозию невозможной с научной точки зрения. Гладкие внутренние стенки трубы PEX также делают ее устойчивой к отложению минералов (например, образованию накипи) при использовании как с жесткой, так и с мягкой водой. Без специальных обработок или добавок вода в ней поддерживает постоянное давление и поток в течение длительного времени.PEX также устойчив к зазубринам и истиранию и помогает минимизировать передачу шума. При использовании в трубопроводах этот материал работает особенно тихо благодаря своей гибкости и способности поглощать скачки давления. (Более жесткие материалы трубопровода восприимчивы к шуму гидравлического удара, который можно услышать по всей конструкции.) Большинство трубок из полиэтиленгликолята изготавливаются в соответствии со следующими стандартами:

• ASTM International F 876, Стандартные спецификации для трубок из сшитого полиэтилена (PEX) .
• ASTM F 877, Стандартные спецификации для сшитого полиэтилена (PEX), пластика Системы распределения горячей и холодной воды .
• Канадская ассоциация стандартов (CSA) B 137, Сборник материалов по трубам под давлением из термопластов (см. B 137.5).

Коллекторный манифест

Коллекторные системы

PEX представляют собой центры управления, подводящие гибкие линии подачи к отдельным светильникам. Холодная вода подается из основного водопровода, а горячая – от водонагревателя.Давление поддерживается входящей технологической линией и сплошным встроенным резервуаром. Фото любезно предоставлено Vanguard Piping Systems Inc.

Одно из самых больших преимуществ сантехники PEX заключается в том, насколько легко материал подходит для параллельных (или «коллекторных») систем, которые устраняют скрытые промежуточные соединения, а также предлагают уменьшенные общие размеры труб, повышая эффективность воды и энергии. ² Согласно исследованию Исследовательского центра Национальной ассоциации домостроителей (NAHB), при использовании с центрально расположенным нагревателем по запросу, этот тип системы может предложить от 17 до 35 процентов годовой экономии энергии на горячую воду (как будет подробнее рассмотрено ниже в этой статье). статья).

Коллекторные водопроводные системы – это, по сути, центры управления, подающие гибкие линии подачи горячей и холодной воды к отдельным приборам.

Легкие коллекторы из термопласта диаметром 32 мм (1,25 дюйма) легко подключаются к основным линиям обслуживания / арматуры. Запорные клапаны встроены в каждый порт для индивидуального управления линиями и индивидуальным потоком в арматуре. Поскольку требуется меньше фитингов (по сравнению с жесткой водопроводной системой), в системах можно использовать подводящие линии диаметром 9,5 мм (0,4 дюйма) для отдельных креплений.

Сантехнические коллекторы устанавливаются в доступных местах, таких как стены подвала или служебные туалеты, чтобы обеспечить доступ для отключения к отдельным приборам. Однако, хотя коллектор из термопласта должен находиться рядом с водонагревателем, рекомендуется 914 мм (36 дюймов) вертикальное и 457 мм (18 дюймов) горизонтальное разделение пространства. (Коллекторы с противоположным портом могут быть установлены между стойками. )

Медь может использоваться для прокладки магистральной линии в дом, а при плитном фундаменте – для подземных коммуникаций на первом уровне.Специальные фитинги позволяют прикреплять трубы PEX непосредственно к меди, при этом трубка скользит по фитингам, а металлический хомут обжимается для герметизации соединения. Трубы PEX также можно использовать под бетонными плитами, но они имеют тенденцию смещаться до / во время укладки бетона.

Пластиковые коллекторы с гибкими трубопроводами из PEX могут быть установлены намного быстрее, чем многие аналогичные жесткие системы.

Трубопровод

PEX устанавливается только с двумя фитингами на линию – один на коллекторе и один на переходном фитинге приспособления.Отдельный отрезок трубопровода может проходить непосредственно от коллектора через шпильки и вокруг препятствий к приспособлениям, прежде чем будет закреплен зажимами и разрезан.

Параллельные установки PEX с центральными коллекторами снижают перепады давления и помогают максимально увеличить скорость подачи горячей воды. Сборки с удаленными коллекторами могут помочь минимизировать количество труб и фитингов, исключить пайку открытым пламенем и сбалансировать давление во всей водопроводной системе.

Главное преимущество параллельных систем для домовладельцев / домовладельцев заключается в их способности обеспечивать одновременное использование нескольких устройств без значительных изменений давления / температуры.Уменьшая объем водопровода, системы также помогают увеличить скорость воды и помогают быстро подавать горячую воду к приборам – это, в свою очередь, экономит воду, которая в противном случае теряется, когда пользователи включают кран в ожидании достижения идеальной температуры.

Кроме того, потеря тепла может быть меньшим фактором при использовании PEX, поскольку пластик имеет лучшие теплоизоляционные свойства, чем некоторые традиционные материалы для водопровода. Пластиковые коллекторы также относительно просты в обслуживании, поскольку клапаны позволяют управлять отдельным приспособлением, отключением и обслуживанием.

Безопасность питьевой воды

Во многих случаях трубы в здании – это последнее, к чему прикасается вода, прежде чем кто-то ее напьет. Неспособность PEX к коррозии, очевидно, является важным фактором, делающим его желательным материалом для обеспечения безопасности питьевой воды. Кроме того, материал устойчив к выщелачиванию, питтингу и отложению минералов.

Трубы

PEX сертифицированы Национальным фондом санитарии (NSF) и CSA как не содержащие токсинов и тяжелых металлов. Трубы, изготовленные из этого материала, соответствуют требованиям NSF P 171, Устойчивость к хлору пластиковых трубопроводных материалов и ASTM F 2023, Стандартный метод испытаний для оценки стойкости к окислению труб и систем из сшитого полиэтилена (PEX) на Горячая хлорированная вода , для устойчивости к хлору.При pH 5,0 и pH 10,0 трубы PEX соответствуют требованиям NSF / Американского национального института стандартов (ANSI) 61, «Компоненты системы питьевой воды – влияние на здоровье» , стандартам контроля качества и мониторинговых испытаний.

Ограничения – реальные и ложные

Учитывая эти преимущества, некоторые могут быть удивлены, увидев, что технология не получила немедленного признания в основных строительных практиках. Существует заблуждение, что некоторые трубы из PEX могут стать жесткими, и их будет трудно использовать при низких температурах.Тем не менее, стандарты, такие как ASTM F 1960, Стандартные спецификации для фитингов холодного расширения с армирующими кольцами из PEX для использования с трубками из сшитого полиэтилена (PEX) и ASTM F 1807, Стандартные технические условия для фитингов с металлическими вставками, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR9 : устойчивость к холодной погоде.

По сравнению с жесткими аналогами, PEX требует большего количества трубопроводов – фактор, увеличивающий первоначальные затраты на материалы. Ограничения по использованию / обращению, связанные с установкой пластиковых труб, требуют надлежащего обучения, а также надзора на месте. Не все трубопроводы PEX совместимы с системами коллектора, описанными выше, и может потребоваться специальное оборудование для монтажа трубопроводов. Наконец, сама природа коллекторных систем требует дополнительного планирования на этапе проектирования, так как A / E должен определять наилучшие местоположения и наиболее эффективный способ прокладки ответвлений PEX.

Преимущества установки

Трубопровод

PEX был включен в несколько проектов в рамках партнерства Министерства жилищного строительства и городского развития (HUD) США по продвижению технологий в жилищном строительстве (PATH), таких как установка в 2001 году в жилом комплексе Oakwood Homes ‘Green Valley Ranch в Денвере, Колорадо.В статье, опубликованной на Toolbase (информационном сайте по жилищному строительству исследовательского центра NAHB), Пол Кох, директор Paul Koch Plumbing, объясняет, что его бригада прошла обучение у представителя производителя труб PEX и во время посещения места, где была успешно установлена ​​система. . ³

Команда

Кох изначально испытывала трудности при сверлении отверстий в шпильке, прилегающей к коллектору, с точным совпадением с выпускными отверстиями, однако они решили эту проблему, просто просверлив отверстия большего размера.

По словам Дона Карпентера из Оквуда, его команда начала использовать пластиковый водопроводный коллектор с PEX летом 2000 года, узнав о сокращении трудозатрат (и, в свою очередь, сокращении времени цикла строительства) и снижении долгосрочных затрат. В проекте «Зеленая долина» использовались открытые балочные перекрытия, что увеличивало затраты на материалы каркаса, но позволяло упростить установку, так как устраняло необходимость сверления или выбивания отверстий. Карпентер говорит, что открытые балки из перемычки давали достаточно места для прокладки труб, а также проводов и каналов.

Бригада обнаружила, что сливные / вентиляционные трубы должны быть установлены перед PEX, чтобы предотвратить повреждение труб эпоксидной смолой. Они также рекомендовали промыть основной водопровод с улицы перед тем, как пропустить воду через коллектор, чтобы удалить песок / грязь с уличной линии. Чтобы облегчить работу над головой, бригада использовала сваи, обычно используемые подрядчиками по изготовлению гипсокартона. Для проекта Oakwood обрезка пластиковой сантехники была похожа на обычную систему. Поскольку во многих местах крепления были установлены медные переходники во время черновой обработки, их соединение ничем не отличалось от обычных методов.Однако в местах без заглушек процесс несколько отличался. На этапе грубой установки эти трубы оставили длинными, чтобы они доходили до дна крана. При обрезке к концу трубы обжимался специальный патрубок компрессионного типа, который крепился непосредственно к резьбе крана. Поскольку коллектор был подключен во время предварительной подготовки, система была готова к использованию после подключения светильников.

Работа без резервуаров: системы горячего водоснабжения и экономия энергии

Установщики

должны руководствоваться указаниями по минимальному радиусу изгиба в своем руководстве, стараясь не разрезать и не перегибать трубки PEX. Существуют также муфты и фитинги для ремонта поврежденных насосно-компрессорных труб или изменения направления движения за пределами этого радиуса.

В исследовании «Сравнение производительности бытовых систем горячего водоснабжения » исследовательского центра NAHB были изучены оценки экономии энергии для различных систем горячего водоснабжения посредством еженедельных испытаний и ежегодных симуляций. ⁴ Отчет основан на исследовании по измерению энергетических характеристик медных трубопроводов в древовидной конфигурации и альтернативы PEX в параллельной конфигурации с использованием как электрического нагревателя накопительного бака, так и потребности (т.е. безбаквальная) система.

Используя инструмент Transient Energy System Simulation Tool (TRNSYS), модель потребления энергии для каждой системы горячего водоснабжения была откалибрована с коэффициентами теплопередачи, определенными по результатам экспериментов. ⁵ Годовое моделирование показало 12-процентное увеличение общей эффективности системы в домах с интенсивным использованием воды, использующих водонагреватель по запросу с параллельным трубопроводом из PEX над резервуаром для хранения с медными трубами, а также повышение эффективности на 26 процентов в домах с малой нагрузкой. После нормализации общей выходной энергии каждой системы экономия электроэнергии на потребляемых водонагревателях с параллельными трубопроводами по сравнению со стандартной системой медных резервуаров / деревьев составила 34 процента для малоиспользуемых домов и 14 процентов для домов с интенсивным использованием.

Однако повышение эффективности водонагревательной системы дает дополнительные устойчивые преимущества, чем просто снижение затрат на электроэнергию. Поскольку время, необходимое для работы приспособления для достижения желаемой температуры, было уменьшено, объем потери воды также может быть уменьшен.Точно так же вода может быть сэкономлена в параллельных системах PEX, поскольку кратковременное непреднамеренное использование горячей воды (например, смесители с одной ручкой, случайно установленные в неправильном положении) должно устраняться за счет нагревателей по запросу, которые не активируются при низких расходах.

Радость от PEX

PEX привлекает не только профессионалов отрасли. Справочники, представляющие общий интерес, и непрофессиональные строительные ресурсы все чаще рекламируют преимущества PEX как материала для трубопроводов. Stanley Complete Plumbing говорит: «Водопроводная труба будущего, возможно, уже здесь… PEX – мечта монтажника. Он легко режется, и он достаточно гибкий, чтобы делать плавные изгибы по углам … PEX – идеальный материал, если вы хотите заменить старые оцинкованные трубы, потому что он может проходить сквозь стены ». ⁶ Крупногабаритный гигант Home Depot «Сантехника 1-2-3», ориентированный на массовый рынок, называет PEX «идеальным выбором», мотивируя это «хорошей устойчивостью к износу, нагреву и высокому давлению, необходимым для подачи, а также простотой сборки.” ⁷ ” Вместе с этими строителями-любителями, по мере того, как все больше профессионалов в области строительства / проектирования исследуют возможности сшитого полиэтилена, будут реализованы долгосрочные преимущества системы “.

---

Помимо бытового водопровода и лучистого отопления
Другие области применения трубопроводных систем PEX

В дополнение к внутренней сантехнике и системам лучистого теплого пола для небольших (нежилых) строительных проектов, трубы из сшитого полиэтилена (PEX) подходят для многих других применений. Поскольку стандарты продолжают разрабатываться и исследуются новые производственные технологии, использование PEX растет.

Таяние снега / льда
Трубы PEX могут использоваться для создания гидравлической системы, предназначенной для улучшения удаления льда и снега. Циркуляция жидкого теплоносителя (например, смеси незамерзающей жидкости и воды) через трубы PEX может снизить затраты на обслуживание внутри и снаружи помещений и потенциально помочь снизить финансовые обязательства.

Кондиционирование дерна
Вегетационный период естественных травяных покрытий может быть продлен за счет установки труб из полиэтилена PEX в слое почвы дерна.Жидкость циркулирует при различных температурах, чтобы мягко нагреть корни, что поможет обеспечить оптимальную температуру корневой зоны.

PEX – новая альтернатива для сантехнического оборудования

Трубки из сшитого полиэтилена (PEX) – это пластик, который используется для систем водоснабжения. Продукт имеет ряд преимуществ перед водопроводными трубами из меди, ПВХ и оцинкованной стали. PEX гибкий и более простой в установке, чем жесткая труба, он обеспечивает высокую термостойкость и долговечность.PEX имеет размеры от 1/4 дюйма до 4 дюймов в диаметре. Наиболее часто используемые размеры для трубопроводов водоснабжения – 1/2, 3/4 и 1 дюйм.

Преимущества сантехнических труб PEX

Сантехнические трубы PEX имеют ряд преимуществ по сравнению с традиционными материалами для водопроводных труб. Поскольку PEX изготовлен из гибкого и упругого материала, он более устойчив к поломке при замерзании, чем трубы из меди или ПВХ. Гибкость также упрощает установку PEX. Трубки PEX могут изгибаться и огибать структурный каркас и другие препятствия, уменьшая необходимость в отверстиях и выемках для размещения трубки.Изгибы в трубке также устраняют необходимость во множестве колен и других переходных фитингов, экономя как затраты, так и время установки. Другими словами, вы можете намотать PEX на стены и пол с помощью непрерывной непрерывной трубы до окончательного соединения.

PEX сохраняет энергию за счет уменьшения теплопередачи или потери тепла через стенку трубы. Напротив, металлические трубы особенно подвержены потерям тепла. PEX также не подвержен коррозии – еще одно преимущество перед металлическими трубами, особенно с гальванизированной стальной трубой, которая со временем подвергается коррозии.По сравнению с медью PEX более устойчив к отложению накипи и, как следствие, потере потока через трубу. Кроме того, PEX намного дешевле медных труб.

Для монтажников-любителей, возможно, лучшим преимуществом PEX является то, что он не требует паяных соединений (например, медной трубы) или сложных резьбовых соединений (например, оцинкованной стали). PEX также требует меньше соединений и фитингов в целом, что помогает снизить затраты и снижает вероятность утечек. Как правило, PEX можно установить быстрее, чем любую другую водопроводную трубу, используемую для водоснабжения.

Приложения для сантехнических труб PEX

Сантехнические трубы PEX были разработаны в 1960-х годах и приняты всеми основными сантехническими и строительными нормативами США. Однако местные нормы, которые являются законом в любой области, могут иметь особые требования или ограничения для установок PEX.

Стандартный метод установки PEX-трубок – это соединение их с помощью фитингов с зазубринами и специальных металлических обжимных колец, которые фиксируются с помощью обжимного инструмента. После обжима кольца установщик проверяет его с помощью инструмента «годен / не годен», который подтверждает правильный диаметр обжатого кольца.PEX также можно установить с помощью удобных для самостоятельного монтажа цанговых фитингов. Трубки из PEX легко разрезать с помощью резака для труб из PEX.

Как правило, трубопроводы из PEX могут использоваться для:

• Линии водоснабжения или переносные распределительные системы
• Применение лучистого теплого пола
• Применение теплопередачи, например охлаждение полов, таяние снега и защита от вечной мерзлоты
• Распределение воды для систем горячего водоснабжения, включая радиаторы
• Бытовые системы пожаротушения / спринклерные системы

Ограничения трубок PEX

Трубки PEX должны устанавливаться только в утвержденных местах, где они защищены от повреждений. Он должен быть защищен от контакта с пламенем или высокой температурой, и он не должен подвергаться прямому или непрямому УФ-излучению, которое со временем повреждает материал трубы. PEX также может быть поврежден высокими концентрациями хлора.

Не устанавливайте PEX в загрязненных почвах и не используйте составы для резьбовых соединений труб или продукты на минеральной или масляной основе, поскольку эти материалы могут изменить характеристики трубы и повредить фитинги. PEX не одобрен для установки вблизи свалок опасных отходов или резервуаров для хранения нефти.

Этикетка на трубке PEX

Трубки PEX производятся и классифицируются по их внешнему диаметру, обычно называемому размером медной трубки (CTS). Трубы PEX должны быть маркированы, по крайней мере, каждые 5 футов, со следующей информацией:

• Название или товарный знак производителя трубы
• Стандарт трубы, которому он соответствует (ASTM F876, F877, AWWA C904 или CSA B137.5)
• Размер трубы и размер медной трубы (CTS)
• Код обозначения водопроводной трубы (PEX0006 или аналогичный) )
• Указанные для трубы номинальные значения давления / температуры
• SDR9 (Стандартное размерное отношение – это отношение диаметра трубы к толщине стенки трубы; оно используется производителями для определения параметров напорных трубопроводов)
• Труба, предназначенная для питьевого вода должна быть отмечена как подходящая для этого применения
• Обозначения фитингов ASTM, одобренные для использования производителем труб

Безопасны ли пластиковые трубы? | SimpleLab Tap Score

Состояние U.

S. Инфраструктура питьевой воды

Говоря прямо – США. инфраструктура питьевого водоснабжения находится в плохом состоянии.

Большая часть существующей инфраструктуры питьевой воды в Соединенных Штатах находится в упадке и (требует) модернизации. По оценкам, в ближайшее десятилетие правительству США потребуется потратить около 300 миллиардов долларов на муниципальную водную инфраструктуру. Возникает вопрос: из чего будет состоять эта новая инфраструктура?

Продолжаются дискуссии о том, какой материал следует использовать для новых труб, магистралей и арматуры.В связи с такими крупномасштабными проектами по всей стране крайне важно поставить под сомнение безопасность, устойчивость и долговечность рассматриваемых труб для использования в новых проектах. .

Возраст некоторых из труб, которые до сих пор используются, составляет до 150 лет, и их износ увеличивает риск для здоровья и, как следствие, создает потенциальные последствия для здоровья. Обширные научные данные показывают, что в течение длительного периода времени старые материалы для труб, такие как свинец и железо, вызывают серьезные последствия для здоровья, включая отравление свинцом, болезнь легионеров, рак, болезни сердца и болезнь Альцгеймера.

Многие из этих металлов были выведены из употребления в качестве источника питания для новой инфраструктуры водоснабжения из-за стоимости и серьезных связанных и непредвиденных последствий для здоровья человека.

Сегодня пластиковые трубы все чаще заменяют металлические. Хотя долгосрочных данных о воздействии пластика на питьевую воду не существует, исследования, которые у нас есть, о воздействии пластика через питьевую воду показывают, что действительно существует потенциальное неблагоприятное воздействие на здоровье.

В этой статье мы расскажем вам об истории труб и о том, как пластиковая революция может решить некоторые проблемы и в то же время создать новые.

Почему пластиковые трубы и какие типы?

Во время Второй мировой войны промышленные круги и политики считали расширение производства пластика необходимостью. Это, вероятно, усугублялось тем фактом, что пластик является побочным продуктом нефти, а интересы ископаемого топлива уже давно влияют на правительство США. Многие из природных ресурсов и металлов были необходимы для военных действий. Пластик становится все более популярным строительным продуктом и материалом для большинства водопроводных труб в США.С 1950-х годов было создано и использовалось множество различных пластиковых труб.

Наиболее популярные и широко применяемые пластиковые трубы для воды:

Поливинилхлорид (ПВХ)

Полиэтилен высокой плотности (HDPE)

Сшитый полиэтилен (PEX)

Хлорированный поливинилхлорид (ХПВХ)

Пластиковые трубы и потенциальная опасность для здоровья

Хотя пластиковые трубы, безусловно, дешевле, чем многие альтернативы на рынке, недостаточно известно об их потенциальной опасности для здоровья, чтобы с уверенностью утверждать, что пластик должен быть предпочтительным материалом в качестве материала U.С. модернизирует инфраструктуру питьевой воды.

Все больше исследований показывают, что некоторые пластиковые трубы выщелачивают вредные химические вещества, а также накапливают тяжелые металлы, такие как свинец. Кроме того, некоторые загрязнения из полимерных труб могут загрязнять воду. Это может происходить за счет диффузии химических компонентов из самой трубы или за счет разложения химикатов, используемых при производстве трубы.

Обзор потенциальных рисков для здоровья, связанных с различными пластиковыми трубами, см .:

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб.Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах. Металлическая сантехника, хотя и долговечна, требует кропотливых монтажных работ. Трубы должны иметь резьбу или сварку, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников. Эти трубы позволяют водопроводчикам легче устанавливать и устранять некоторые проблемы с водопроводом, характерные для металлических труб.Пластмассы, используемые сегодня для изготовления труб, включают:

• Сшитый полиэтилен (PEX)
• Поливинилхлорид (ПВХ)
• Хлорированный поливинилхлор (ХПВХ)

Металлические и пластиковые трубы и трубки находят свое место в бытовом водопроводе. Хотя пластмассы обладают определенными преимуществами перед металлом, у них есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические

• Коррозионная стойкость – Пластиковая труба водопроводной системы не подвержена коррозии под воздействием воды и обычных бытовых химикатов.Формулы пластмасс можно изменять, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
• Низкая теплопроводность – В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру переносимой им воды. В то время как медные трубы требуют изоляции для предотвращения потения и капания, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
• Нереактивный – Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
• Более простой монтаж – Поскольку пластиковые трубы легкие и удобные в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
• Меньше засоров – Некоторые сантехники считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластмассы не всегда идеальны

• Тепловое расширение / сжатие – Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
• Низкая температура плавления – Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления.Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений безопасности для пластиковых труб, чем для металлических.
• Чувствительность к солнечному свету – Некоторые пластмассы, такие как ПВХ, могут стать хрупкими при воздействии солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор. Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:

Сшитый полиэтилен (PEX) – Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика. Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры.Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий – для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) – Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ – это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи воды в дом. Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений.Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода от приготовления пищи или мытье посуды могут повредить трубу. Некоторые версии ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ) – ХПВХ – это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что он требует большей поддержки, чем трубы из ПВХ. Поскольку при заморозке он треснет, его не следует использовать под землей.

Полиэтилен высокой плотности (HDPE) – Один из самых жестких материалов для труб для водопроводных систем, HDPE хорошо подходит практически для всех видов водопровода.Он прочный, гибкий и хорошо сопротивляется коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрилбутадиенстирол (ABS) – Дренажные, сливные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Однако, поскольку многие строительные нормы и правила запрещают его использование, вместо них часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) – еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расколу и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки требуют опоры определенного типа, которая помогает им выдерживать вес проходящих жидкостей и сводит к минимуму вибрацию.Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкая труба и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты – наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения. Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии средств. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, которые используются таким образом, чтобы повысить риск утечек или создать опасные ситуации.Вот некоторые из проблем, о которых они могут вас предупредить:

• Неправильное использование трубы – Использование трубы из ПВХ для горячего водоснабжения – это проблема, которую может заметить домашний инспектор. Трубы из ПВХ, используемые таким образом, могут выйти из строя.
• Перегруженная пластиковая обвязка для труб – Когда на отдельные опоры трубы оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
• Неправильно выполненные соединения – Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще один хороший вариант – паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

Сшитый полиэтилен – обзор

4 Применение полимеров с памятью формы

Первым коммерчески важным полимером с памятью формы был ковалентно сшитый полиэтилен. С 1960-х годов полиэтилен, ковалентно сшитый с помощью ионизирующего излучения, нашел широкое применение в качестве упаковочных пленок и термоусаживаемых трубок, особенно для изоляции электрических проводов или защиты от коррозии трубопроводов (Charlesby, 1960; Chen et al ., 1983; Machi, 1996; Ота, 1981). Эти материалы продаются под термином термоусадочные материалы. Механизм процесса термоусадки соответствует термически индуцированному эффекту памяти формы. Постоянная форма фиксируется ковалентными сшивками. Процесс переключения контролируется температурой плавления кристаллитов полиэтилена. С 1950-х годов все большее количество различных полимерных материалов разрабатывается и применяется в качестве термоусадочных пластиков, например, сшитый поливинилхлорид (ПВХ), силиконовый каучук, сшитые полиолефины, полиамид и политетрафторэтилен (ПТФЭ).

Сегментированные полимеры на основе полиуретана, содержащие ароматические твердые сегменты, широко изучались в 1980-х годах в отношении их свойств памяти формы. Тот факт, что полиуретаны с памятью формы могут обрабатываться, как и типичные инженерные полимеры, обычными методами, такими как литье под давлением, экструзия, нанесение покрытий и литье, стимулировал разработку широкого диапазона приложений. В области промышленного применения полимеры с памятью формы используются в качестве автоматических дросселей для двигателей внутреннего сгорания, защитного кожуха для сборочного конвейера автомобилей и демпфирующего материала (Hayashi et al ., 1996). Кроме того, полимеры с памятью формы нашли применение в качестве оправ для очков, в посуде для людей с ограниченными возможностями, искусственных ногтях, игрушках, например, в волосах для кукол, в умных текстильных изделиях в верхней одежде и в индустрии спортивной одежды (Hu et al ., 2002). и являются одними из наиболее перспективных материалов саморазвертывающихся экранов для спутников, стрел и шарнирных конструкций для пространственно-космических устройств (Kuder et al . , 2013; Liu et al ., 2014; Sokolowski et al ., 1999. ; Ю и др. ., 2007; Zhang et al ., 2014).

Одной из наиболее многообещающих областей применения является использование пластмасс с памятью формы в медицинских устройствах (Feninat et al ., 2002). В этой области в литературе обсуждаются многочисленные потенциальные применения. Примеры: ортодонтическая проволока (Nakasima et al ., 1991), смягчающая внутривенная канюля, полимерный стент в качестве системы доставки лекарственного средства (Wache et al ., 2003), эластичная пена с эффектом памяти в холодной гибернации для эндоваскулярных вмешательств (Metcalfe et al. ., 2003), микроприводы для лечения инсульта (Maitland et al ., 2002) или умные хирургические швы. Недавно сообщалось о потенциальном применении биосовместимых полимеров с памятью формы в качестве разлагаемых имплантатов в минимально инвазивной хирургии (Lendlein and Langer, 2002; Lendlein et al . , 2001).

Недавно несколько исследовательских групп SMP обратили особое внимание на нано- и микроструктурированные поверхности, использующие эффект памяти формы (Chen and Yang, 2014; Eisenhaure et al ., 2013; Espinha et al ., 2014; Мейер и др. ., 2015; Редди и др. ., 2007; Сарват и др. ., 2014; Schauer et al ., 2015; Schneider et al ., 2014; Xu et al ., 2013; Чжао и др. ., 2015). SME использовался либо для создания нано- или микроструктурированных поверхностей с настраиваемыми свойствами, такими как характеристики смачивания, сухая адгезия или взаимодействие со светом, либо для преодоления существующих ограничений технологий микроструктурирования.Переключаемые микроструктуры на подложках SMP были продемонстрированы Мейером и др. . (2015), чтобы впервые структурировать внутренние стенки замкнутого микрофлюидного канала за счет их способности к саморазрушению (Meier et al . , 2015). Кроме того, Schneider et al . (2014) изготовили наноструктурированные поднутрения на микроструктурированных поверхностях, используя Tecoflex ^® в качестве SMP для активных форм (Schneider et al ., 2014). Во-первых, микрорешетка была временно сплющена и снабжена тонкой полимерной пленкой, которая затем была структурирована с помощью нанорешетки посредством горячего тиснения.Таким образом была разработана впечатляющая биомимикрия структурного цвета голубой бабочки Morpho rhetenor . Настраиваемые микро- и наноструктурированные поверхности SMP открывают большой потенциал для различных оптических приложений. Растяжение или сжатие массива микропризм, воспроизведенных на поверхности образца SMP, позволяет изготавливать устройство с изменяемой передачей (Xu et al ., 2013). Еще одним шагом была успешная реализация перестраиваемой субмикронной решетки в лазерном устройстве (Schauer et al ., 2015). Динамическое уменьшение периода временно растянутой решетки действует как резонатор для вынужденного излучения в органическом полупроводниковом лазерном активном материале, осажденном сверху из паровой фазы. На основе этой двухслойной системы было разработано перестраиваемое лазерное устройство с распределенной обратной связью, обеспечивающее непрерывно настраиваемый и регулируемый сдвиг длины волны излучения 30 нм. Включая такие перестраиваемые лазеры в микрофлюидные платформы, можно реализовать устройства Lab-on-Chip со встроенными спектрометрами.Микроструктурированные SMP различной формы открывают возможности для настройки других свойств, связанных со структурой поверхности, таких как переключаемая сухая адгезия на основе Gecko (Reddy et al ., 2007) и изменяемое поведение смачивания (Chen and Yang, 2014; Sarwate et al . , 2014). Эти примеры показывают, что SME, реагирующий на стимулы, особенно интересен для поверхностей, вдохновленных биологическим воздействием.

Потенциальные применения полимеров с памятью формы существуют практически в любой сфере повседневной жизни: от самовосстанавливающихся кузовов автомобилей до кухонной утвари, от самолетов до спутников, от интеллектуальной упаковки до инструментов, от переключателей до датчиков или от умных структур до многофункциональных устройств. -функциональные поверхности.На сегодняшний день промышленно реализовано лишь несколько из этих применений, потому что исследовано лишь несколько полимеров с памятью формы, а на рынке пока еще меньше. Для большинства этих приложений требуются специализированные и специально разработанные SMP и механизмы запуска. Здесь материальный дизайн находится в самом начале. Следует ожидать обширных инноваций из-за интересных экономических перспектив технологии памяти формы уже в течение короткого периода времени.Помимо адаптации свойств SMP к предполагаемому применению, разработка многофункциональных SMP станет основной задачей для исследователей SMP. Кроме того, доминирующую роль будет играть исследование двухстороннего SME для объединения преимуществ обратимого изменения формы современных двусторонних SMP и преимущества стандартных SMP для преобразования двух совершенно произвольных форм. в будущих разработках.

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в проектах нового строительства, так и в проектах реконструкции. Вы, наверное, видели рулоны синих и красных труб из PEX в проходе с сантехникой в ​​вашем местном магазине товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять свои собственные протекающие водопроводы вместо того, чтобы звонить профессионалу. . Читайте дальше, чтобы узнать больше о PEX – что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгл открыл способ сшивания обычного пластика (полиэтилена) под действием излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого напольного отопления: гибкая труба встраивается в бетонную плиту, и горячая вода прокачивается через нее для нагрева плиты. и излучать тепло в остальную часть комнаты. Труба PEX остается популярной для теплого пола.

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.

Фото: homedepot.com

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, использованные для соединения труб, вышли из строя и протекли. Улучшенные фитинги решили эту проблему, и популярность PEX резко возросла. Сегодня PEX используется более чем в 60 процентах систем водоснабжения жилых домов нового строительства.

Детали PEX

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома. Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не обозначают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким – холодная.

• Красная труба PEX для подачи горячей воды.
• Синяя труба PEX предназначена для подачи холодной воды.
• Белая труба PEX может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY используют серую).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали состоят из основных линий и ряда небольших ответвлений, ведущих к каждому приспособлению. Каждая ветвь, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами из-за своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Эта система, называемая «домашним водопроводом», за счет использования PEX одной длины для каждого устройства подачи горячей и холодной воды в вашем доме устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, PEX имеет и другие преимущества – и два основных момента.

ПРОФИ

• Установка PEX не требует пайки, как медь и оцинкованная сталь.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
• PEX не подвержен коррозии, которая может происходить как с медными, так и со стальными трубами, что приводит к утечкам и загрязнению водопровода.
• Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
• Цветовая кодировка (красный и синий) позволяет легко отличить линии горячего и холодного питания.
• PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

МИНУСЫ

• PEX не подходит для использования на открытом воздухе. Ультрафиолетовые лучи вызывают быстрое разрушение PEX – трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его переработки.
• Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto. com

Этикетка Lingo

Различные типы PEX различаются производственным процессом, используемым для изготовления трубки. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, наиболее соответствующую вашим потребностям:

• PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B производится методом отверждения во влаге. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов, в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях с сильно хлорированной водой.
• PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C – самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов, в зависимости от марки и диаметра.

Фото: homedepot.com

Выполнение соединений PEX

Для создания водонепроницаемых соединений труб PEX вам потребуются подходящие инструменты и принадлежности. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX – это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки – поверх фитинга – и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
• Расширительные патрубки: Метод расширения при подсоединении PEX включает использование специального расширительного инструмента из PEX (см. Amazon) для увеличения диаметра трубки PEX перед вставкой конца фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (см. На Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно стягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, а затем коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец резьбового фитинга, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Push-fit соединения: Самый быстрый способ соединения PEX – это метод push-fit, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX при установке через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение «push-fit».

Советы по использованию PEX

• Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
• Храните PEX в помещении, вдали от солнечного окна, так как труба портится под воздействием ультрафиолета.
• Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Различные типы пластиковых труб, которые используют сантехники

Внутренняя сантехника существует уже давно, и материалы, из которых изготовлены трубы, претерпели множество изменений.На протяжении десятилетий металл и керамика были наиболее распространенными материалами для изготовления труб. Сегодня во многих домах все еще есть трубы из оцинкованной стали, глины или даже чугуна. Начиная с 1970-х годов, медь заменила оцинкованную сталь и сегодня является наиболее распространенным металлом, используемым в водопроводных системах.

Пластиковые трубы, однако, играют важную роль в водопроводе. С различными типами пластиковых водопроводных и канализационных труб легче работать, чем с медью. Впервые пластиковые трубы начали использовать в 1930-х годах, а с 1960-х годов они стали популярными среди водопроводчиков благодаря достижениям в производстве пластика, которые сделали эти трубы более полезными в целом.

Не существует единого вида пластика, из которого производятся трубы. В течение многих лет серый пластик, называемый полибутиленом, был обычным явлением для водопроводных систем, но его больше не используют, потому что он раскалывается и создает утечки. Если в вашем доме есть старые полибутиленовые трубы, мы настоятельно рекомендуем вам заменить их пластиковыми трубами нового типа. Вот три типа пластиковых водопроводных труб, которые сегодня обычно используются сантехниками:

3 распространенных типа пластиковых труб

Поливинилхлорид (ПВХ)

Это материал, с которым вы, вероятно, знакомы больше всего, и он выполняет несколько функций в домашнем хозяйстве, помимо водопровода. Большинство магистральных водопроводов выполнено из ПВХ. Он не такой гибкий, как некоторые другие типы пластика, и, поскольку он коробится при высоких температурах (выше 140 ° F), он не используется в линиях горячего водоснабжения или на кухне. Этот тип пластиковой водопроводной трубы не подвержен коррозии и отличается низкой теплопроводностью.

Хлорированный поливинилхлорид (ХПВХ)

Это трубопровод из ПВХ, прошедший хлорирование (обработку хлором). ХПВХ более прочен при более высоких температурах и давлениях, чем ПВХ, и широко используется в промышленной сантехнике.В домах он отлично подходит для транспортировки питьевой воды и работы с линиями горячего водоснабжения, для которых ПВХ не подходит. CPVC также более гибкий. Однако при замерзании он трескается, поэтому ХПВХ бесполезен для водопровода, потому что эти трубы должны быть закопаны в землю.

Сшитый полиэтилен (PEX)

Сантехники часто используют PEX в домашних сантехнических системах благодаря его многочисленным преимуществам. Этот тип пластиковой водопроводной трубы полезен как для горячего, так и для холодного водоснабжения и является излюбленным каналом для подачи пресной воды на кухнях и ванных комнатах.PEX очень гибкий, поэтому он подходит для большинства помещений, недорог и с ним легко работать. Он бывает разных цветов, что позволяет водопроводчикам легко определять горячие и холодные линии для будущих работ. Однако им нужна поддержка из-за их гибкости.

Профессиональный сантехник знает, какие типы труб, металлические или пластиковые, следует использовать для ремонта, замены и модернизации водопровода. Если вам потребуется ремонт или другие работы с трубами, позвоните нашим опытным и имеющим лицензию сантехникам, чтобы убедиться, что работа выполнена точно и у вас есть подходящие трубы, обслуживающие дом.У вас есть проблемы с отоплением или кондиционером в вашем доме? Наши подрядчики также предлагают услуги по ремонту систем отопления, вентиляции и кондиционирования воздуха, такие как ремонт топки, установка котла, замена центрального кондиционера, ремонт тепловых насосов и ремонт воздуховодов.
