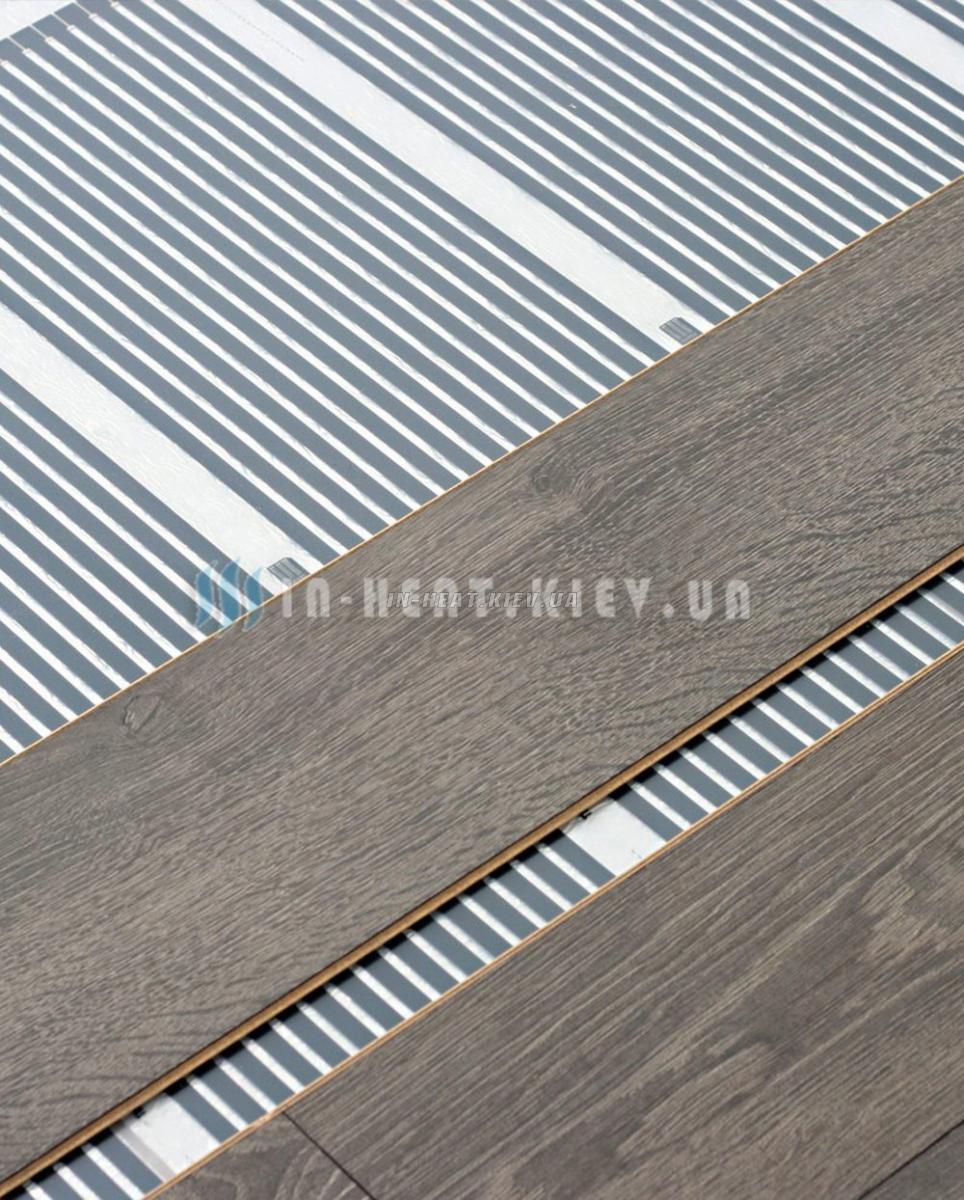

Монтаж инфракрасного теплого пола под ламинат: Монтаж инфракрасного теплого пола под ламинат своими руками

Содержание

инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола - никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

  • Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
  • Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
  • Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.
Устройство "пирога" теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

  1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
  3. Нагрев поверхности происходит очень быстро и равномерно;
  4. Большой срок службы;
  5. Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
  6. Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

  • Электропроводка;
  • ИК пленка;
  • Теплоотражающий материал;
  • Датчики и регулятор температуры;
  • Изоляция для пленки или гидроизоляция;
  • Крепежные зажимы;
  • Также в комплект входит инструкция по монтажу.

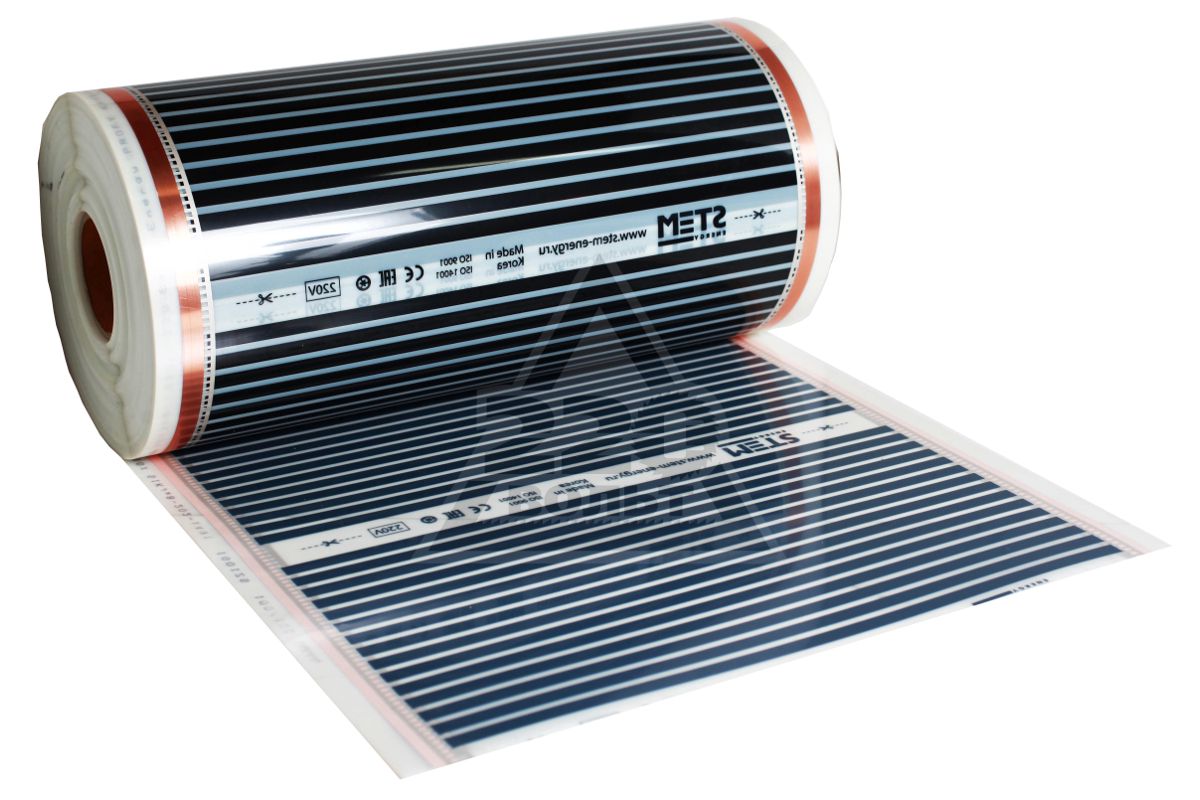

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель - не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры.

Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.
Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.
Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет


Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.

ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.

Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.

Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.

Укладка ламината на ИК теплый пол имеет еще одно преимущество – излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.

  1. Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
  2. Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.


Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.

Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.

В частности, там указывается:

  • Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
  • Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
  • Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
  • Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
  • Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.


Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.

Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.

Что поможет не ошибиться в выборе материала?

  • ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
    Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
  • Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.


Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.

Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.

Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.

Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы - плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание статьи

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.   Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

  • Общая толщина пленки - всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
  • Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» - иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
  • В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
  • Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
  • Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» - можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
  • Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

  • Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
  • Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
  •  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
  • Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

  • Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
  • По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.

Пленочные элементы выгоднее располагать вдоль помещения - меньше будет контактных соединений

  • Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
  • Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

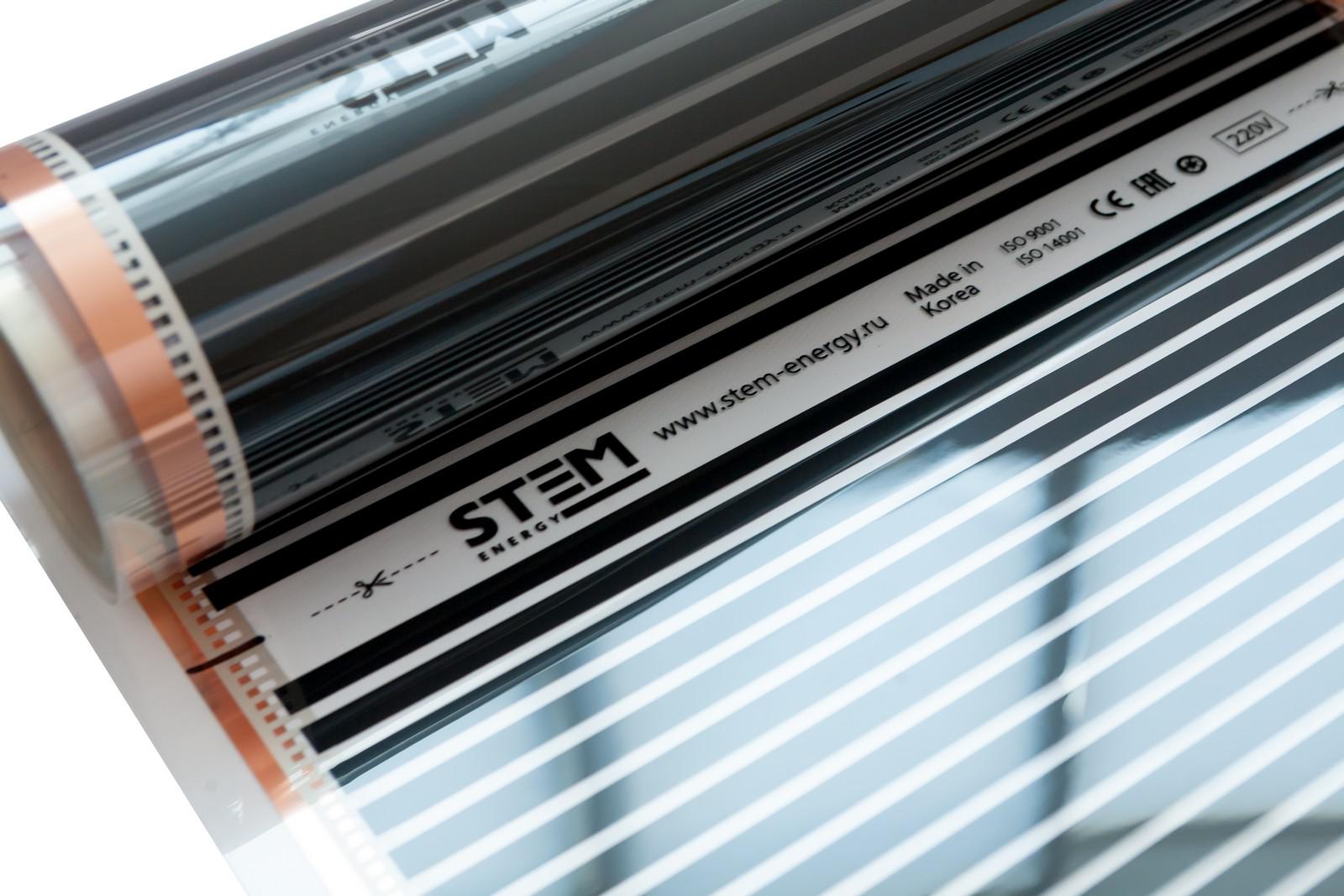

Резка пленки допускается только по специально обозначенным линиям

  • Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
  • Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» - в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

  • В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
  • Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
  • Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и "ноль" заведены с одной стороны пленочного элемента

  • При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

  • Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
  • Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

  • Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
  • Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

  • Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

  • Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
  • После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

  • Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

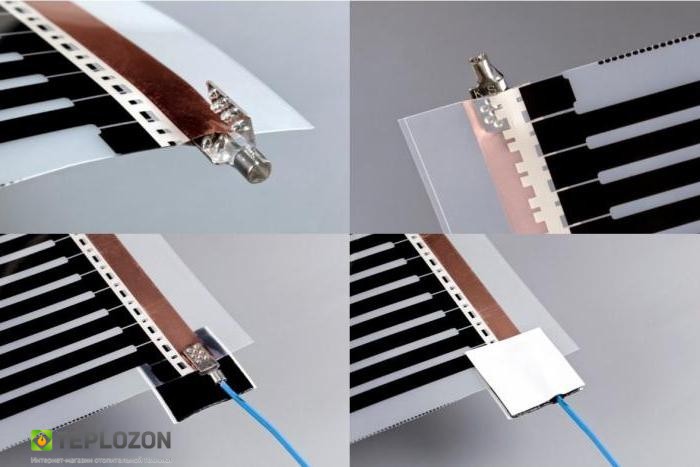

  • Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы - клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

  • Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

  • Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
  • Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена - требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

  • После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева
  • По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

  • Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

  • После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
  • Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм - она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

  • Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • - в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • - после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • - во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • - температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • - перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • - Материалы, необходимые для монтажа теплого пола Hot-Film.
  • - Плитка и материалы для укладки плитки.
  • - Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • - Устанавливать пленку рядом с нагревательными приборами
  • - Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • - Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • - Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • - Изгибать пленку на 90
  • - Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

  • обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
  • отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
  • сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.
Схема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

  • электрическая проводка;
  • непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
  • датчики температуры;
  • зажимы для крепления;
  • регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
  • изоляция.
Состав инфракрасного полаПленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
  • допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
  • нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

  • непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
  • электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
  • терморегулятор;
  • специальная пленка с теплоотражающим эффектом;
  • битумная изоляция;
  • контактные зажимы;
  • двусторонний скотч;
  • подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

  • стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
  • при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
  • важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
  • производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

  • все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
  • монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
  • на шину из меди зажимаются контакты обычными плоскогубцами;
  • в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
  • все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
  • выполняется установка датчика температуры, причем он фиксируется также изоляцией;
  • в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

  • поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
  • непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
  • все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
  • укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола. Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

  • одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
  • двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Одностороннее и двустороннее подключениеВарианты подключенияПравила подключенияПравильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

  • перед работой основание пола не очищается от мусора и пыли;
  • имеются значительные перепады и неровности;
  • отсутствие теплоотражающего материала;
  • разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
  • во время укладки медная полоска располагается вверху, а не внизу;
  • установка терморегулятора в труднодоступном месте;
  • плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека. Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением. Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 - 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

  • Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
  • Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
  • Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол - современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь. .



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

  • В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

  • По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
  • Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

  • Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.
  • Вставьте клемму между слоями инфракрасной пленки.
  • Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

  • Надежно обжать провода в клеммах с помощью специального обжима.
  • Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.
  • Так же наложите еще один слой электроизоляции с помощью специальной изоленты.
  • C помощью этой же изоляционной ленты изолируйте и саму медную шину.
  • Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.
  • Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.
  • И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
  • Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.
Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.





























Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

  • Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.
  • Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

  • Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
  • обладает высокой надежностью
  • характеризуется длительным сроком службы
  • позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
  • не влияет на подъем уровня пола помещения;
  • ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:
  1. изменению цвета покрытия;
  2. отставанию линолеума от основания;
  3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
  4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных особенностей, а также с возможностью обогревать воздух в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки - ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте времени и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

  • Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
  • Терморегулятор
  • , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
  • Датчик температуры
  • , который устанавливается под ламинатом пола.Его основное предназначение - определение уровня комнатной температуры.
  • терминалов.
  • Комплект утеплителя.
  • Электропроводка для соединения всех основных компонентов друг с другом и их подключения к сети.
  • Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Это включает в себя прокладку под системой подогрева пола и полиэтиленовую пленку, размещенную под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить под ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал - подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинатом.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. Он не будет включать области под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать процедуру монтажа пола пленки под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор должен быть удален с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то уменьшатся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую подкладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат. Его обязательно нужно отделить от нагревательных элементов. В противном случае, в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть опция и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат - полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование - это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов. Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также выбрать ВКЛ и ВЫКЛ нагревательных элементов.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, что каждый вариант распределения поверхности пола из ламината в комнате имеет свои особенности. Это инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также при разводке нагревательных элементов и подключении всех компонентов сети лучше всего руководствоваться рекомендациями профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

  • При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
  • Использование дополнительного слоя изоляции под нагревательными элементами снизит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
  • Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще выбрать тип ламината для напольного покрытия.
  • При наличии дна подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
  • Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции. Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
  • Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
  • Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Коврик для инфракрасного обогрева пола | IQ Design

Введение

Inframat - это последняя инновация в системах домашнего отопления.В этом продукте используется инфракрасная технология, чтобы предоставить вам возможность установить систему теплого пола за небольшую часть стоимости традиционных систем влажного теплого пола. Изделие также будет равномерно распределять тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat - это двусторонний ПЭТ (полиэтилентерефталатный термопласт). ламинирующий мат, в котором электрическая цепь состоит из параллельных углеродных / графитовых нитей, противоположные концы которых прикреплены к полосам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосами.Когда электрический ток проходит через контакты, сопротивление, создаваемое углеродными / графитовыми нитями, вызывает излучение инфракрасного тепла. Подходит для использования под плавающими деревянными или ламинатными полами, а также полами, покрытыми винилом или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его не следует устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает полы с подогревом в комнатах таким образом, что не влияет на дизайн комнаты или расположение мебели.В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область спектр электромагнитного излучения с длинами волн от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее видимого света, но короче радиоволн.Углеродно-графитовые элементы между электрическими контактами на каждой стороне мата противостоят входному электрическому току, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце - основной источник энергии Земли; мы получаем энергию солнца каждый день посредством режима теплопередачи, известного как излучение. Когда солнце светит на объект, он постепенно нагревается.Этот объект сохраняет тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду за счет теплопроводности (передача тепла от твердого тела к твердому) и конвекции (передача тепла через жидкость или газ).

Традиционные домашние системы отопления в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Соотношение размера радиатора к объему помещения означает, что в комнате будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь.Эта разница температур между радиатором и окном / дверью является основным фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи - излучение, поглощение, проводимость и конвекция.

Radiation - Тепловое излучение исходит от InfraMat под полом. Тепло передается в форме волны от горячей поверхности InfraMat к более холодной поверхности пола, контактирующей с ним.

Поглощение - окружающие предметы поглощают и накапливают тепловую энергию, излучаемую источником ИК-излучения, пол поглотит основную часть этой энергии.

Проводимость - Тепловая энергия передается от твердых тел к твердым объектам, включая пол, стены и двери. Примером может служить ощущение комфорта от теплого пола, когда вы ходите по нему.

Конвекция - объекты, которые были возбуждены за счет поглощения инфракрасного излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, соприкасающийся с ним.Участники будут вносить в это наибольший вклад.

Использует ли инфракрасное отопление много энергии?

Inframat при работе использует 220 Вт электроэнергии на каждый квадратный метр. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая количество внешних стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха.Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с обогревом. Улучшенное распределение тепла означает, что для достижения такого же уровня комфорта в жилом пространстве требуется меньше энергии. Доступны отдельные листы данных, которые содержат типичные указания по текущим расходам на установку, контролируемую в течение трехмесячного периода.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) - энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного тепла.

Вверху: В деревенском домике, спроектированном архитектором, на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабине Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подпольного отопления, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру во всем теле. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет поддержание тепла ногами, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », - говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Нагревательная пленка Mi-Heat для каждого проекта

Углеродная нагревательная пленка: современные и эффективные электрические системы теплого пола

Мечтаете о полах в ванной с подогревом, выложенными теплой плиткой, где можно в полночь посетить ванную комнату, не бегая и не ходя на цыпочках? Позвольте нам помочь вам!

Mi-Heat - компания, специализирующаяся на производстве полов с подогревом, электрических обогревателей, инфракрасных обогревателей и регуляторов теплого пола из Германии.Мы предлагаем широкий выбор нагревательных элементов, от высококачественной нагревательной пленки Made in Germany до доступной нагревательной пленки Comfort, от нагревательной пленки мощностью 1500 Вт / м для промышленности до нагревательной пленки низкого напряжения 12 В для дома. У нас есть все! Наши специалисты найдут продукт, наиболее подходящий для ваших нужд, и проведут вас через установку.

Текущие расходы и установка электрического теплого пола

По сравнению с электронагревателем или бойлером, электрический теплый пол имеет несколько преимуществ:

  • низкая стоимость приобретения: первоначальная закупка нагревательной пленки значительно ниже, чем у котла с тепловым насосом
  • не требует технического обслуживания: у теплового насоса больше механических проблем со статистикой. Обладая сроком службы более 30 лет, нагревательная пленка обеспечивает 30 лет беспроблемного нагрева без обслуживания.
  • низкие расходы на электроэнергию: тепловые лучи углеродной пленки напрямую нагревают людей и мебель, вы почувствуете тепло раньше, пока температура в помещении остается относительно низкой. Эта эффективность позволяет сэкономить до 50% энергии и получить более свежий воздух.
  • чистый и здоровый воздух в помещении: лучистое тепло нагревает людей и мебель напрямую, без циркуляции нагретого воздуха и взбалтывания пыли, как традиционный обогреватель, что хорошо для аллергиков; инфракрасные лучи также подавляют рост микробов или плесени
  • comfort: нагревательная пленка бесшумна; Нагревательная пленка обеспечивает обогрев всей площади, поэтому не будет горячих и холодных точек
  • экономия места: тепловой насос занимает ценное место
  • простой монтаж своими руками

Электрический лучистый теплый пол для дома и офиса

Есть ли более комфортное отопление, чем инфракрасный теплый пол?

Полы с подогревом, идея, впервые использованная древними римлянами, становится все более популярной формой отопления в Соединенных Штатах, Великобритании и по всей Европе с востока на запад. Благодаря исключительному комфорту и эффективности, люди обнаруживают, что система лучистого теплого пола имеет много преимуществ.

Полы с подогревом обеспечивают постоянное и исключительно комфортное тепло без струй горячего воздуха от шумных вентиляторов или воздуходувок, поднимающих грязь и пыль. Отсутствие неприглядных радиаторов облегчает расстановку мебели и создает более безопасную домашнюю среду, не подвергающуюся воздействию горячих поверхностей.

Полы с подогревом излучают комфортное, постоянное тепло со здоровым, чистым, тихим и безопасным теплом и могут использоваться более экономично, чем другие нагревательные устройства.

Преимущества наших систем теплого пола AHT

Система подогрева полов AHT, основанная на уникальной технологии обогрева с использованием аморфной металлической ленты, имеет значительные преимущества по сравнению с любыми другими системами подогрева пола:

  • Подходит непосредственно под все напольные покрытия
  • достигает рабочих температур быстрее, чем другие системы
  • генерирует более стабильное тепло
  • дешевле и экономичнее в эксплуатации
  • имеет низкий профиль и превосходную гибкость
  • чрезвычайно прост и удобен в установке
  • полностью защищен от поражения электрическим током и электромагнитного излучения
  • надежный и долговечный

Наша технологически продвинутая система электрического обогрева пола обеспечивает теплую, комфортную и роскошную домашнюю среду для использования в таких помещениях, как ванная комната, кухня, гостиная, подсобное помещение, подвал, логово или спальня. Его можно установить под любым напольным покрытием (например, камнем, деревом, ламинатом или ковром).

Узнайте больше о технологии и преимуществах наших полов с подогревом внизу этой страницы!

Ощущение тепла начинается со ступней

Когда ноги в тепле, вам становится теплее и комфортнее. Влажность помещения более стабильная и здоровая. В отличие от принудительного воздушного тепла, лучистое тепло с меньшей вероятностью высушит носовые проходы, с меньшей вероятностью высушит кожу и с меньшей вероятностью повредит мебель.

Поскольку воздух не осушается, кажется, что он на несколько градусов теплее, чем есть на самом деле. И на каждый градус понижения температуры вы экономите энергию и деньги.

Примеры использования матов для теплого пола

Наши теплые полы из аморфной металлической ленты идеально подходят для:

  • Апартаменты
  • Подвалы
  • Магазины
  • Офисы
  • Ресторан, Бар
  • Мастерская

Прейскурант наших систем теплого пола

цена наших нагревательных матов рассчитана за квадратный метр. примерно 60-80% обогреваемой поверхности следует покрыть нагревательными матами. Нижеприведенная матрица цен предоставляет обзор и простой расчет цен для вашей цели. Просто измерьте квадратный метр, который нужно отапливать, и, следуя матрице цен, узнайте стоимость теплого пола. для подробного предложения свяжитесь с нами.

Цены указаны в BGN, включая НДС.

м 2 1 2 3 4 5 6 7 8 9 10
1 49.50 99,00 148,50 198,00 247,50 297,00 346,50 396,00 445,50 495,00
2 99,00 198,00 297,00 396,00 495,00 594,00 693. 00 792,00 891,00 990,00
3 148,50 297,00 445,50 594,00 742,50 891,00 1’039,50 1’188,00 1’336,50 1’485,00
4 198,00 396.00 594,00 792,00 990,00 1’188,00 1’386,00 1’584,00 1’782,00 1’980,00
5 247,50 495,00 742,50 990,00 1’237,50 1’485,00 1’732,50 1’980.00 2’227,50 2’475,00
6 297,00 594,00 891,00 1’188,00 1’485,00 1’782,00 2’079,00 2’376,00 2’673,00 2’970,00
7 346,50 693,00 1’039. 50 1’386,00 1’732,50 2’079,00 2’425,50 2’772,00 3’118,50 3’465,00
8 396,00 792,00 1’188,00 1’584,00 1’980,00 2’376,00 2’772,00 3’168,00 3’564,00 3’960.00
9 445,50 891,00 1’336,50 1’782,00 2’227,50 2’673,00 3’118,50 3’564,00 4’009,50 4’455,00
10 495,00 990,00 1’485,00 1’980,00 2’475.00 2’970,00 3’465,00 3’960,00 4’455,00 4’950,00

Уникальная технология помогает снизить расходы

Система подогрева пола AHT, основанная на уникальной технологии обогрева аморфной металлической лентой, имеет значительных преимуществ по сравнению с любыми другими системами подогрева пола.

Комфорт сам по себе является достаточной причиной для инвестиций в систему теплых полов AHT.Наши системы теплого пола помогут вам безопасных затрат на электроэнергию .

Благодаря инфракрасной системе теплого пола, поставляемой Redsun, человек часто чувствует себя комфортно при температурах ниже, чем в обычных системах, поэтому более низкие настройки температуры означают более низкие затраты на электроэнергию.

С системами теплого пола AHT экономия начинается с покупки системы. Наши системы не только дешевле приобретаются и устанавливаются, чем другие излучающие теплые полы, но и стоят меньше в эксплуатации.

Откройте для себя комфорт, почувствуйте тепло и насладитесь эффективностью лучистых полов с подогревом

Как установить маты из аморфной металлической ленты

Если вы планируете новый дом или делаете ремонт , нагревательные маты AHT идеальны в обоих случаях.

Если вы делаете ремонт или заменяете существующий пол, у вас может быть ограниченное пространство между старым и новым полом. Нагревательные маты AHT состоят из лент (не проволоки, как это обычно бывает с напольным отоплением), которых 2.Глубина 2 мм, что делает его идеальным выбором в условиях ограниченного пространства. Ленточная система идеальна при использовании смешанных напольных покрытий, поскольку наши коврики подходят под любую поверхность пола.

Для эффективного обогрева помещения необходимо покрыть примерно 80% площади пола. С нашими ковриками вы можете покрыть практически любую площадь. Планируйте как можно больше использовать нагревательные маты большего размера, а маты меньшего размера использовать только в качестве заполнения зазора.

Следует особо подчеркнуть, что толщина деревянных полов не должна превышать 18 мм.Дерево является теплоизолятором, и при толщине> 18 мм безопасность снижается из-за резкого повышения температуры нагревательного мата .

Иногда полы покрывают разными видами коврового покрытия. Мы рекомендуем, чтобы значение R ковра не превышало 2,0 Tog.

Ниже приведены примеры установки под различные типы полов. для получения полной информации по установке свяжитесь с нами или прочтите наше руководство по установке.

Под винилом или линолеумом в сухой среде *

  1. Винил или линолеум
  2. Самовыравнивающиеся полы из цемента или латекса толщиной не менее 6 мм
  3. Нагревательный мат
  4. Жесткий или мягкий изоляционный материал
  5. Плита перекрытия (деревянная или бетонная)

Под дерево, ламинат, паркет в сухой среде *

1.Материал пола

2. Нагревательный мат

3. Мягкий изоляционный материал

4. Плита перекрытия (деревянная или бетонная)

Под плиткой в ​​сухом помещении

  1. Плитка
  2. Тонкий набор / Затирка / Клей для плитки
  3. Нагревательный мат
  4. Твердый изоляционный материал
  5. Плита перекрытия (деревянная или бетонная)

Под плиткой во влажной среде *

  1. Плитка
  2. Тонкий набор / Затирка / Клей для плитки
  3. Сеть заземления
  4. Нагревательный мат
  5. Твердый изоляционный материал
  6. Плита перекрытия (деревянная или бетонная)

Под клееный ковролин или под дерево

  1. Ковер, винил или линолеум с клеем
  2. Наливной пол; цемент или латекс толщиной не менее 6 мм
  3. Нагревательный мат
  4. Жесткий или мягкий изоляционный материал
  5. Плита перекрытия (деревянная или бетонная)

Под ковролин неклеевого типа

  1. Ковер без клея
  2. Подложка
  3. Нагревательный мат
  4. Мягкий изоляционный материал
  5. Плита перекрытия (деревянная или бетонная)

* Во влажной среде заземляющая сетка должна быть установлена ​​непосредственно над нагревательным матом.

Подробное руководство по установке можно найти здесь.

Технические характеристики и преимущества наших ковриков для теплого пола

Что такое лента из аморфного металлического сплава?

Аморфные металлические сплавы, часто называемые металлическими стеклами, являются относительно новыми материалами, в основном доступными в форме тонких лент. Их получают из расплавленных металлических сплавов методом быстрого охлаждения. В этой технике ленту из расплавленного металлического сплава заливают на быстро вращающийся медный барабан.

Из-за толщины ленты от 20 до 30 микрон она очень быстро охлаждается (со скоростью около 1 000 000 градусов в секунду). Поскольку затвердевание происходит так быстро, никакая кристаллическая структура не может образоваться. Вместо этого создается аморфное твердое тело в виде очень тонкой ленты (ширина варьируется от нескольких миллиметров до 10 см.

Что особенного в аморфных лентах?

Очевидно, что отсутствие какой-либо кристаллической структуры в аморфных лентах является особенным. Однако отсутствие кристаллической структуры влияет на другие свойства материала. Границы между кристаллами в кристаллических твердых телах обычно вызывают большинство дефектов материала.

Однородная безграничная структура аморфных металлических сплавов обеспечивает уникальные механические, антикоррозионные, износостойкие и магнитные свойства. Это делает аморфные металлические сплавы во многих отношениях превосходящими более обычные кристаллические металлы.

Безопасный источник тепла

Нагревательные элементы на основе аморфной ленты работают при более низких температурах и поэтому более безопасны и менее опасны для пользователя.Во время работы нагревательного элемента не возникает опасного и неприятного горения кислорода или пыли, открытого огня, ощущения удушья или неприятного запаха, а в систему встроены все элементы управления электрической безопасностью.

Нагревательные маты

AHT разработаны и изготовлены в соответствии с высочайшими стандартами безопасности.

Нагревательные маты соответствуют требованиям к приборам класса 2; имеют двойную изоляцию и успешно прошли соответствующие испытания стандартов безопасности МЭК: МЭК 60335-1 (Бытовые и аналогичные электрические приборы - безопасность, общие требования) и МЭК 60335-2-96 (особые требования к гибким листовым нагревательным элементам для помещений). обогрев).

Нагревательные маты также сертифицированы и внесены в список Underwriters Laboratories (UL) на основании стандарта UL 1693 (электрическое лучистое отопление), файл E349312. Таким образом, продукция имеет знак CE, сертификат CB, знак Nemko N и знак UL. Продукты AHT были протестированы и показали, что они обладают незначительным электромагнитным излучением, что намного ниже минимальных требований применимых стандартов.

При установке в соответствии с инструкциями по установке и руководством, изделия отличаются высочайшим качеством и совершенно безопасны.

Незначительное электромагнитное поле

Измерения напряженности электромагнитного поля, создаваемого нагревательными матами AHT, доказывают, что она незначительна по сравнению с допустимыми уровнями ЭМП. Нагревательные маты AHT прошли строгие испытания на безопасность, и AHT имеет все необходимые разрешения.

Превосходная эффективность нагрева

Из-за малой массы нагревательных элементов AHT они работают намного лучше, чем обычные нагревательные элементы.Действительно, аморфная лента начнет нагревать свое окружение быстрее, чем традиционная. Это также означает, что технология AHT более энергоэффективна, чем другие системы отопления, что позволяет сэкономить на счетах за электроэнергию и предложить систему с низкими затратами на обслуживание.

Long Life

Технология

AHT имеет большое преимущество с точки зрения срока службы из-за низкой температуры нагревательного элемента.

Экономия энергии и средств

Система теплого пола AHT предлагает три основных области экономии энергии по сравнению с радиаторами.

  1. Потери через окно намного меньше.
  2. Потери через потолок ниже, потому что температура на уровне потолка ниже
  3. Потери через стены и воздухообмен ниже, потому что температура воздуха в помещении ниже с системой AHT, чтобы обеспечить тот же уровень комфорта.

Система AHT применима к любому типу зданий, будь то новое строительство, реконструкция или модернизация как жилой, так и коммерческой недвижимости.

Большая перевалочная площадка

Большая площадь переноса ленты означает, что продукт достигает определенного уровня выходной мощности при более низкой температуре.

Снижение затрат на изоляцию

Ленточный элемент может быть упакован в различные типы полимерной изоляции и, в отличие от проволочных элементов, работает при более низких температурах, что требует более низкой или менее дорогой изоляции.

Подходит для всех напольных покрытий

Из-за низкой рабочей температуры нагревательного элемента AHT он может быть встроен в самовыравнивающийся цемент или латекс толщиной не менее 6 мм, а сверху подходит для любого типа сухого напольного покрытия, включая деревянный или паркетный пол или покрытие от стены до стены. настенный ковер без повреждения цвета, лака, клея и физических свойств.

Другие преимущества

Система AHT имеет и другие очевидные преимущества; самый удобный и естественный вид обогрева; он ненавязчивый, безопасный и тихий; он практически не требует обслуживания, он дополняет другие энергосберегающие разработки в сфере отопления, например конденсационные котлы, солнечные панели, тепловые насосы и комбинированные теплоэнергетические системы - их просто и недорого установить.

Системы обогрева полов и потолков - нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на этапе проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола. Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля - чередуются горячие и холодные места.
  2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагретый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является местным источником тепла - тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит мгновенно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время для семейного дома нормального размера с хорошей изоляцией (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, более низкий срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной эксплуатации, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, нашу систему отопления можно установить под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов благодаря более низкой температуре.

Какие длины волн излучает углеродная пленка?

Углеродные пленки, в принципе, представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение - это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле - дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме - вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Какой пол для теплого пола лучше всего?

Полы с подогревом становятся все более привлекательным вариантом для домов в Австралии.Вместо обычных систем отопления, основанных на конвекции, полы с подогревом используют тепловое излучение для создания теплой и уютной домашней среды. Естественно, учитывая, что тепло излучается через пол, важно взвесить, какой тип напольного покрытия является лучшим выбором. Различные материалы и разные покрытия дают разные результаты в зависимости от их теплопроводности.

Напольное покрытие

Каменная плитка и керамика - идеальный выбор, поскольку они отлично проводят тепло.Они хорошо сохраняют тепло и в течение длительного времени, а это означает, что они являются высокоэффективными вариантами, а также являются очень хорошими проводниками тепла. Отопление под плиткой рекомендуется как для комфорта, так и для эффективности.

Бетон

Полированный бетон, который также становится все более популярным с эстетической точки зрения, обладает дополнительным преимуществом, так как является высокоэффективным выбором для полов с подогревом. Тепловая масса бетона означает, что он способен сохранять тепло при низких температурах. Затраты на обогрев бетона будут сравнительно низкими, особенно если система теплых полов проложена прямо в плите.

Деревянные полы

Поскольку существует множество различных типов деревянных полов, трудно говорить в целом об их эффективности для теплого пола. Есть много видов деревянных полов, которые могут быть хорошими проводниками тепла. Идеально подойдет плотный и тонкий деревянный пол.

Инженерные половицы - привлекательный вариант для полов с подогревом. Иногда проблема с деревянным теплым полом заключается в том, что тепло изменяет уровень влажности, что приводит к движению или изменению цвета.Многослойность инженерной доски означает, что она не реагирует таким образом на изменения температуры.

Ламинат

Деревянный ламинат состоит из слоев древесины, идущих в противоположных направлениях. Структура деревянного ламината означает, что он может поглощать изменения температуры, но, возможно, придется исследовать пригодность любого конкретного ламината.

Виниловые полы

Винил можно безопасно использовать для полов с подогревом. В отличие от других вариантов, он довольно быстро нагревается и остывает.Важно, чтобы винил укладывался на ровную поверхность, поэтому для его установки лучше обратиться к профессионалам.

Ковровые покрытия

При наличии подходящего оборудования и ноу-хау можно сделать обогрев ковров. Некоторые типы ковров и ковровых покрытий могут контрпродуктивно блокировать тепло, выделяемое системой обогрева ковров. Лучше всего уточнить у производителя, какую подложку и толщину ковра лучше всего подобрать.

Выбор подходящего напольного покрытия

Напольные покрытия - важный выбор в любом доме, но тем более, если они должны быть совместимы с системой теплых полов.Всегда полезно поговорить с производителем о любом из вариантов напольного покрытия, которое вы хотите сделать, равно как и проконсультироваться со специалистами по полам с подогревом.

Свяжитесь с нами

Наша команда в Comfort Heat готова помочь с вашими потребностями в теплых полах.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
