Монтаж инфракрасного теплого пола под линолеум

Инфракрасный теплый пол под линолеум монтируют в качестве дополнительного или основного отопления. Перед укладкой необходимо составить схему раскладки термопленки с учетом особенностей планировки и меблировки помещения. Не рекомендуется выполнять монтаж пленки в местах установки тяжелой мебели: книжных и посудных шкафов, диванов. Пленочные теплые полы под линолеум монтируют на бетонное основание, черновой пол и по лагам. Конструктивные особенности основания влияют на технологию укладки.

Монтаж пленочного пола на ровное основание под линолеум

Для отапливаемого помещения рекомендуется купить инфракрасный теплый пол под линолеум мощностью 150 Вт/кв.м. Для необогреваемого помещения рекомендуемая мощность нагревательного элемента 220 Вт/кв.м. Выполняется укладка на ровное бетонного основания, плитку, шпунтованную доску. Монтаж инфракрасного теплого пола под линолеум производится в следующем порядке:

1. На чистое основание укладывается отражающая подложка.
2. Стыки между полосами подложки проклеиваются алюминиевым скотчем.
3. Укладывается теплый пол на монтажный скотч.
4. Выполняется подключение нагревательных элементов термопленки.
5. Устанавливается и подключается терморегулятор.
6. Выполняется проверка работы нагревательных элементов.
7. Укладывается полиэтиленовая пленка с нахлестом 10 см, швы проклеиваются скотчем.
8. Настилаются листы влагостойкой фанеры толщиной не менее 10 см. Между листами оставляют компенсационный зазор 2-3 мм.
9. На фанеру настилают финишное напольное покрытие.

Не допускается монтировать инфракрасный пол под линолеум без слоя фанеры. По сравнению с теплым полом под ламинат – финишное напольное покрытие мягкое, в процессе эксплуатации можно легко повредить нагревательные элементы,

Монтаж пленочного теплого пола по лагам

Конструкция пола по лагам более сложная. На подготовительном этапе выполняют следующие работы:

1. Перед установкой лаг основание застилают слоем гидрозоляции.
2. Укладывают лаги.
3. Между деревянным брусом укладывают или засыпают теплоизоляцию.
4. Укладывают лист влагостойкой фанеры или OSB.

На подготовленное ровное основание выполняют монтаж пленочного теплого пола под линолеум по приведенной выше схеме. Наличие слоя теплоизоляции между лагами позволяет экономно расходовать электроэнергию на обогрев помещения.

Практические советы по монтажу теплого пола

Укладывая пленочный теплый пол под линолеум, необходимо не допускать наложение листов термопленки. Финишное покрытие нельзя клеить к фанере мастиками или клеевыми составами. При нагреве эти средства могут выделять вредные вещества. Неравномерный нагрев вызывает вспучивание мастики – удалить такие дефекты сложно. Линолеум просто расстилают по поверхности. При большой площади помещения напольное покрытие крепят к фанере строительным степлером в малозаметных местах. От подвижек поможет фиксация скобами под плинтусом. Оптимальный температурный режим нагрева пола под линолеумом +25…+26°С.



пошаговый инструктаж по укладке пленочной ИК системы

Линолеум – относительно недорогое и несложное в монтаже напольное покрытие. Но оно не всегда хорошо переносит обогрев. Поэтому, выбирая тёплый пол под линолеум, необходимо ориентироваться на целый ряд факторов. С указанными ориентирами стоит ознакомиться, согласны?

Мы расскажем, какой вариант напольной греющей системы лучше выбрать для укладки под ламинированное покрытие. У нас вы узнаете, как производится ее монтаж, какие технологические правила следует соблюдать во время сборки. С учетом наших рекомендаций вы сможете обустроить комфортное для проживания пространство собственными руками.

Содержание статьи:

Выбор подходящей марки линолеума

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум – это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Галерея изображений

Фото из

Выбор линолеума в специализированном маркете

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка для укладки покрытия

Самый популярный вариант линолеума – это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.

Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. обеспечивает именно такие параметры.

Галерея изображений

Фото из

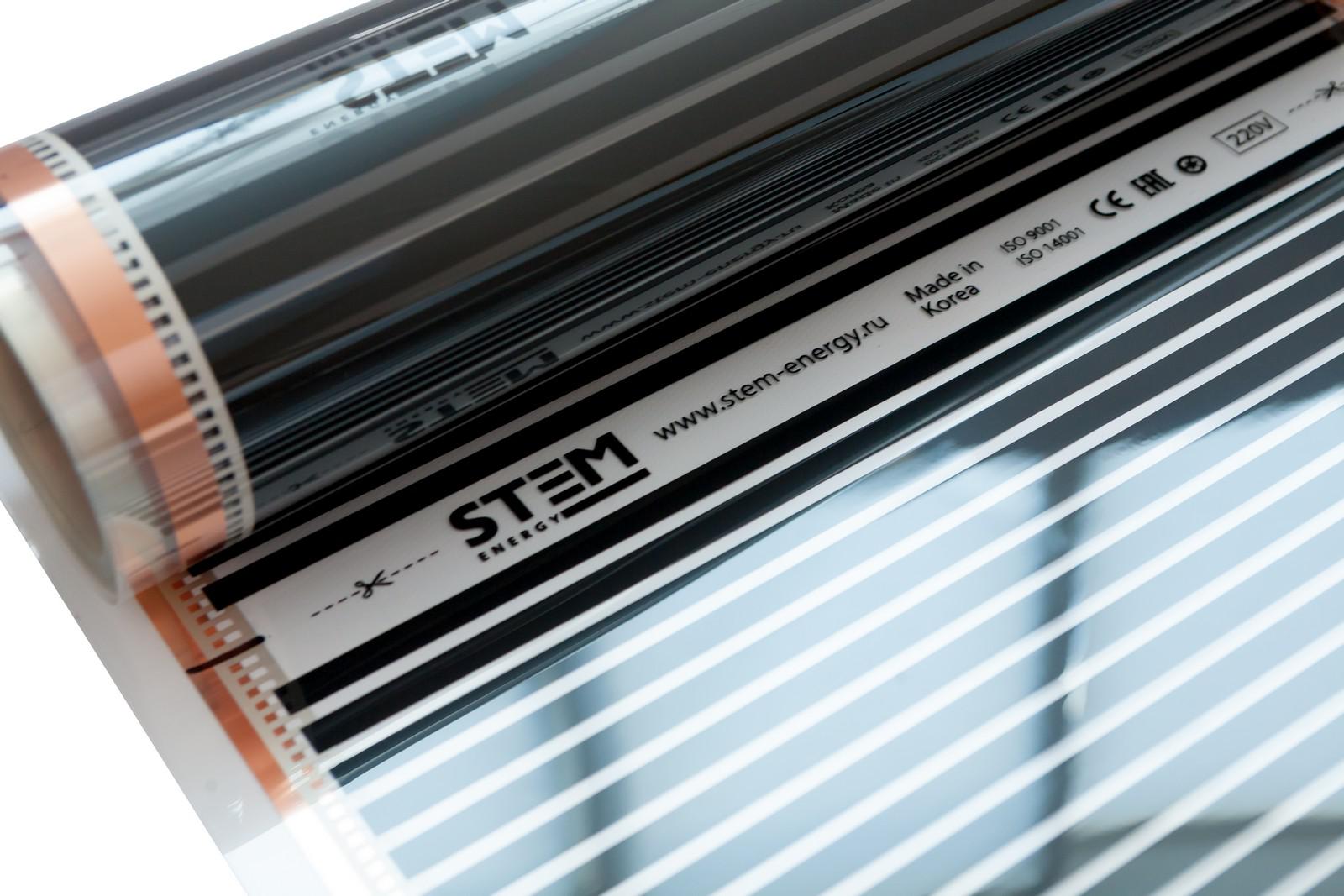

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора.

Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать , пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже – это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т. п. Таким образом, под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным.

Собственно пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

Разрезание инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный – около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем.

Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо. После того, как полосы пленки уложены, можно начинать установку контактов.

Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции – одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции.

Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства напольных греющих систем и вы узнаете, ознакомившись с рекомендуемыми нами статьями.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Монтаж полосатого теплого пола под линолеум и ковролин

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под линолеум или ковролин потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Теплораспределяющий слой — специальные пластины, предназначенные для защиты пленки от повреждений и перегрева.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного и теплораспределяющего слоев.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ковролин и линолеум:

Монтаж под ковролин, линолеум

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.

кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы).

Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Укладка теплораспределяющего слоя

Разложите теплораспределяющие плиты поверх нагревательной пленки.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке обязательно подложите под плиту твердую плоскую поверхность (фанеру, доску и т.п.). Теплораспределяющие плиты должны располагаться встык.

Зафиксируйте плиты специальным скотчем.

Теплораспределяющий слой укладывается по всей площади помещения.

10.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к укладке линолеума или ковролина.

11.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию Вашего напольного покрытия.

При выборе линолеума тщательно ознакомьтесь с нанесенными маркировками. Особое внимание уделите возможности использования данной модели с системой теплого пола и максимально допустимой температуре нагрева.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем).  Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Инфракрасный теплый пол под линолеум

Для повышения уровня и качества жизни, сегодня многие, при выполнении ремонта квартиры или частного дома, стремятся внедрять современные технологии. Так, за последние годы явно изменился подход в вопросе отопления жилой площади. На смену традиционным радиаторным системам сегодня пришли современные технологии, которые известны как напольное отопление. В качестве напольного отопления сегодня используется водяной и электрический контур. Что касается электрического, то большой популярностью пользуются инфракрасные полы. И это не удивительно, ведь они имеют большое количество положительных сторон. Но как быть если у вас в качестве напольного финишного материала используется линолеум. Можно ли укладывать инфракрасный теплый пол под этот материал? На самом деле в интернете вы сможете найти большое количество информации и отзывов по этому вопросу. Мы также не хотим быть в стороне и подробно осветить вопрос о том, можно ли использовать и как осуществить монтаж инфракрасного теплого пола под линолеум.

Инфракрасный пол и линолеум

Сразу стоит отметить, что линолеум сравнительно капризный напольный материал. Поэтому для комбинации его с инфракрасным теплым полом следует подойти ответственно. Например, при нагреве некоторые марки линолеума могут покоробиться, усесть или растянуться. Более того, некоторые виды материала под воздействием высокой температуры в воздух начинают выделять вредные вещества для организма человека и домашних животных. Если приобрести дорогой линолеум, у которого есть плотная подложка, то работа инфракрасного теплого пола будет сведена на нет. Учитывая все это, следует тщательно разобраться в этом вопросе.

Прежде всего давайте рассмотрим, можно ли укладывать инфракрасный теплый пол под линолеум. Ответ очень прост – можно. Однако здесь необходимо учитывать большое количество нюансов. Если говорить за экономическую сторону, то такое решение и комбинация этих технология не требует серьезных вложений. Например, монтаж инфракрасного теплого пола можно осуществить самостоятельно. Также и монтаж линолеума аналогично осуществляется своими руками.

Ключевой фактор, который необходимо учитывать – безопасность покрытия. И об этом необходимо думать на этапе его выбора. Для этого обязательно изучается его состав и определяется класс безопасности. В большинстве случаев производитель указывает из чего состоит линолеум.

Важно! Ряд производителей ставят специальный обозначающий знак, который указывает на совместимость материала с инфракрасным теплым полом.

Какой ИК пол выбрать под линолеум

Инфракрасный теплый пол сегодня есть двух видов:

1. Пленочный. Это недорогое и бюджетное решение. Его просто укладывать, однако качество его обогрева не такое эффективное в сравнении с его аналогами. Если же у вас ограниченный лимит средств, то этот вариант идеальное решение.
2. Стержневой. В этом случае используется композитный материал. В термопары с токопроводящими шинами встроены гибкие стержни. Нагревательный элемент упаковывается в специальную полимерную пленку. При нагреве через нее легко проходит инфракрасное излучение. Данный тип инфракрасного теплого пола саморегулируемый. Это основное его преимущество.

Также существует мобильный переносной инфракрасный теплый пол. Он обогревает небольшую площадь.

Выбор линолеума

Теперь остановимся на выборе линолеума под инфракрасный теплый пол. Итак, прежде всего следует обращать внимание на тип покрытия, а именно на отсутствие в его составе вредных веществ. Идеальным решением будет покупка натурального линолеума.

Важно! Большое количество видов линолеума не способны справляться с постоянным воздействием температуры. Из-за этого на его поверхности появляются морщины, гармошки и тому подобное.

Причина порчи линолеума заключается в следующем:

1. Качество линолеума. Выбранный вами материал должен быть устойчивым к воздействию высокой температуры. Его толщина должна быть средней. Для укладки его на инфракрасный теплый пол лучше всего приобретать линолеум коммерческого класса. Он имеет специальную защиту и наиболее адаптирован для напольного отопления.
2. Температурный режим. Эксплуатация линолеума на инфракрасном теплом поле допускается до температуры в 30°С. Ряд специалистов считает, что это уже критичная отметка, поэтому лучше выставлять температуру греющего контура на уровень 27°С.

Важно! При покупке обязательно обращайте внимание на указания от производителя. Хороший производитель обязательно даст информацию, можно ли линолеум стелить на инфракрасный теплый пол.

Особенности проектирования и расчеты

Чтобы вам было легче понимать, как произвести расчеты и проектирование, возьмем за основу систему инфракрасного теплого пола фирмы Caleo. Заметим, что преимущественно линолеум укладывается в таких помещениях:

• Туалет.
• Кухни.
• Спальне.
• Коридоре и в подобных помещениях.

Отопительный пирог при такой системе будет состоять из следующих элементов:

1. Теплоотражающий слой. Здесь следует отдавать предпочтенье Инфралексу или Изолону. Плюс ко всему, можно приобрести теплоизолятор, который выполнен на основе лавсана или полипропилена с основой из алюминиевой фольги. Если теплоотражающая пленка имеет алюминиевое покрытие, то ее использование запрещено.
2. Инфракрасный пленочный пол. В этом случае используется продольная система, в которой греющий контур помещен в специальную пленку, и которая имеет углеродистое напыление.
3. Температурный датчик. Он устанавливается в непосредственной близости от греющего контура.
4. Терморегулятор. Благодаря этому устройству осуществляется регулировка температурного режима.
5. Полиэтилен. После монтажа и проверки инфракрасного теплого пола, сверху все застилается пленка.
6. Жесткая защитная прослойка. В этом случае используется оргалит, фанера, ДСП и тому подобное.
7. Линолеум. Допустимы те марки, которые допускаются для их монтажа на инфракрасный теплый пол.

Создавая проект важно учитывать некоторые нюансы, а именно где и какая будет располагаться мебель. Например, будет мебель на низких ножках или высоких. Нет смысла укладывать греющий контур под те предметы, которые поглощают большое количество тепловой энергии, и плохо отдают это тепло. Плюс ко всему, это может негативно сказаться на самом нагревательном элементе, который попросту будете перегреваться и в конце концов выйдет из строя.

Важно! Чтобы исключить протекание или просачивание воды, на нижний слой пола обязательно укладывается гидроизоляционный слой.

Также необходимо уделить внимание и схеме укладке. Для этого можно сделать самостоятельный небольшой проект на листе бумаги. Такой проект будет включать в себя месторасположение габаритной мебели, под которую не укладывается теплый пол. Также такой проект поможет вам сделать правильные расчеты материала для его закупки.

При проектировании необходимо учитывать и тот факт, что разрезать пленку можно только в указанных местах. Поэтому раскладка должна быть точной. При монтаже нельзя допускать, чтобы пленка заходила на другую пленку. Никаких пересечений. Плюс ко всему, укладка осуществляется параллельно друг к другу. Если на полу будет стоять мебель, то расстояние от пола до ее дна должно быть не меньше 30 мм.

Совет! Не укладывайте теплый пол вплотную к стенам. Рекомендуется оставить, по крайней мере, по 30 мм для отвода тепла на случае перегрева системы.

Между полосами греющего элемента должен быть зазор не больше 10 мм. Только так можно достичь того, чтобы площадь вашего дома прогревалась равномерно. Раскладку пленки инфракрасного пола следует делать так, чтобы было как можно меньше разрезов и, соответственно мест подключения. Места подключения должны располагаться все на одной стороне. Желательно возле той стены, где имеется терморегулятор. Благодаря этому вам потребуется не так уж и много проводов для подключения.

В комплектации к теплому полу имеется набор изоляции и клеммных зажимов. Если вам предстоит положить большую площадь пола, то вам придется докупить эти элементы. На этапе проектирования также определитесь с выбором терморегулятора. Их сегодня существует большое разнообразие. Кроме всего прочего, для прокладки провода используется гофрированная труба. Она должна быть утоплена в стену и полы так, чтобы после укладки теплого пола не было горбов. Еще одним важным элементом всего отопления является температурный датчик. Если площадь, на которой укладывается инфракрасный теплый пол включает несколько комнат, то в каждую комнату необходим индивидуальный температурный датчик.

Дополнительная доукомплектация

Если на один терморегулятор будет подводиться несколько проводов с разных комнат, то важно определить всю потребляемую мощность методом сложения всей мощности каждого нагревательного элемента. Как следствие, провод для подключения подбирается исходя из полученного результата. Дополнительно вам необходимо приобрести кабель, через который будет осуществляться подключение системы теплого пола к электричеству. Обязательно система оснащается индивидуальным УЗО на 30 мА. Автоматический выключатель должен иметь категорию С и рассчитанный на защиту токоведущей ветки 10 А.

Что необходимо для работы

Итак, ознакомившись со всеми особенностями обустройства инфракрасного теплого пола, рассмотрим список всех необходимых материалов, которые вам потребуются для монтажных работ:

1. Инфракрасная пленка.
2. Комплект зажимов и изоляция.
3. Терморегулятор.
4. Датчик температурного пола.
5. Кабель для подключения теплого пола в электрическую сеть.
6. Теплоотражающий материал.
7. Обычный и двусторонний скотч.
8. ДВП или другой прочный материал.
9. Линолеум.

Инструкция по монтажным работам

Теперь предлагаем вам ознакомиться с технологией укладки инфракрасного теплого пола под линолеум своими руками. Вся работа состоит из нескольких важных этапов.

Прежде всего вам необходимо определить будущее месторасположение терморегулятора, его высота и способ монтажа. Если у вас уже есть готовый проект, то сделать эту работу будет просто. Также необходимо тщательно подготовить основание пола. На нем не должно быть никаких загрязнений. Если пол имеет значительные неровности дефекты, то его следует выровнять соответствующими смесями.

На подготовленный пол укладывается теплоотражающий материал по всей площади пола. Между собой все полотна соединяются скотчем. После этого вам необходимо нарезать инфракрасную пленку на полосы необходимой длины.

Важно! Разрезать пленку можно только в указанных местах.

Размер полосы может достигать до 8 метров, а минимальный отрезок не меньше 20 см. Как уже говорилось, спланируйте укладку так, чтобы у вас были как можно длинные и цельные полосы. Сама термопленка укладывается на теплоотражающий слой медными полосками вниз. Важно достичь того, чтобы между пленкой инфракрасного теплого пола и подложкой не было воздушного пространства. Благодаря этому, прогрев пола будет максимально равномерным.

После этого берете контактный зажим и устанавливаете его на медную токопроводящую полоску. При помощи плоскогубцев зажимаете крепко зажим. Помните, что эти зажимы одноразовые, поэтому выполняйте все правильно. Каждое соединение обязательно изолируется битумной изоляцией. Также изолируются такой изоляцией и серебряные контакты, при помощи которых осуществляется соединение медной шины с графитовыми нагревательными полосками.

Совет! Чтобы во время монтажных работ уложенная пленка не сходила со своего места, зафиксируйте ее к полу скотчем.

Теперь на стене осуществляете установку терморегулятора. Стоит заметить, что изготовление штроб выполняется в самом начале работ. Если дома есть дети, то поставьте терморегулятор так, чтобы они его не доставали. Провод в штробы укладывается в специальный гофр. Если прокладка провода осуществляется по наружи, то он маскируется в специальный пластиковый короб.

Идущие от пленки провода подводите к терморегулятору и осуществляете подключение согласно указанной схеме подключение от производителя. Еще не забудьте установить температурный датчик возле греющего элемента. В завершение вам остается подключить терморегулятор к электрической сети.

На этом монтаж теплого инфракрасного пола под линолеум можно считать завершенным. Однако перед укладкой линолеума, обязательно проводятся испытания системы на работоспособность. Так, для тестирования включаете систему инфракрасного теплого пола. Важно убедиться, что степень прогревания каждой полосы одинаковая. Также стоит проверить всем места изоляций отверткой индикатором. В этих местах должен отсутствовать ток. Если обнаружены какие-либо недочеты, то все эти огрехи следует незамедлительно устранить, например, улучшить качество изоляции и тому подобное.

После проведения тестирования сверху пленки укладываете слой пароизоляционной пленки. При этой работе действовать необходимо аккуратно, чтобы не повредить греющий контур. Пароизоляция соединяется между собой скотчем.

Монтаж линолеума на инфракрасный обогрев

Стоит рассказать о некоторых особенностях укладки линолеума на инфракрасный теплый пол. Прежде всего необходимо уложить слой ДВП. Только потом осуществляется укладка линолеума. Если этого не сделать, могут возникнуть проблемы с эксплуатацией теплого пола. Например, линолеум мягкий материал. Если на него упадет острый предмет, то он легко продырявиться. Если будет отсутствовать подложка в виде ДВП, то очень легко пробить нагревательный элемент.

После укладки линолеума на терморегуляторе следует настроить температуру на 28°С. Потом еще раз включаете и проверяете, насколько хорошо прогревается пол. Что касается самого линолеума, то его следует спешить сразу закреплять к ДВП. При включенном теплом поле он станет более мягким и хорошо уляжется на полу. Только после этого его можно окончательно зафиксировать.

Совет! Для крепления линолеума не рекомендуется использовать двусторонний скотч.

Отзывы пользователей

Теперь предлагаем вам рассмотреть несколько отзывов тех, кто уже использует данную систему обогрева:

• Анатолий. Мы долго думали какой обогрев пола нам использовать. Потом наткнулись на интересный материал, в котором рассказывалось, что можно использовать линолеум в комбинации с инфракрасным теплым полом. Нам эта идея понравилась. Единственное что хочу сказать, подойдите особенно серьезно к выбору линолеума. Мне пришлось объехать не один строительный магазин, чтобы найти тот линолеум, который допускается для укладки на теплый пол.
• Алексей. Я не сторонник такого решения, ведь считаю, что линолеум не рекомендуется нагревать. Вдруг если система даст сбой и произойдет перегрев, тогда есть риск сильного перегрева линолеума, а это не рекомендуется.
• Антон. Мы прочитали не один отзыв об использовании инфракрасного теплого пола с линолеумом. Честно говоря, они ввели меня в заблуждение. С одной стороны, есть много отрицательных отзывов, с другой стороны, есть и положительные отзывы. Я решил рискнуть и уложил такую систему обогрева на утепленном балконе. Я был приятно удивлен отличным результатом. Поэтому всем настоятельно рекомендую, как дополнительный источник тепла.

Заключение

Итак, вот мы и рассмотрели с вами все особенности того, как изготавливается теплый инфракрасный пол в комбинации с линолеумом. Дело это ответственное, поэтому рекомендуем вам все тщательно подсчитать и продумать. Нелишним будет почитать отзывы тех, кто уже использует эту систему обогрева. Мы надеемся, что этот материал был полезным для вас и вы смогли получить массу интересной информации для размышления. Если у вас есть личный опыт в этом вопросе, то пишите комментарии в конце этой статьи. Также предлагаем вам посмотреть полезное видео на эту тему.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• – в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• – после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• – во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• – температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• – перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• – Материалы, необходимые для монтажа теплого пола Hot-Film.
• – Плитка и материалы для укладки плитки.
• – Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• – Устанавливать пленку рядом с нагревательными приборами
• – Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• – Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• – Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• – Изгибать пленку на 90
• – Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Теплый пол под линолеум и ковролин

Укладка под «мягкие напольные покрытия» (линолеум и ковролин) без возведения цементно-песчаной стяжки возможна с применением пленочного теплого пола Teplotex.

Несомненным плюсом инфракрасного теплого пола является легкий монтаж и его мобильность. Легкий монтаж подразумевает то, что подключить пленочный теплый пол можно в течении короткого времени (от нескольких часов до одного рабочего дня) и пользоваться им можно будет сразу же после укладки напольного покрытия. Мобильность предполагает возможность переноса пленочного теплого пола из одного помещения в другое (например, при переезде), что невозможно сделать с греющей секцией или нагревательным матом. Чтобы рассчитать стоимость на вашу площадь свяжитесь с нами.

Мы рекомендуем

Мы рекомендуем использование инфракрасного теплого пола Teplotex с терморегуляторами InTermo. Использование моделей E-202 или E-203 (электронные с возможностью программирования) позволяет значительно снизить расходы электроэнергии и обеспечить уровень комфорта, соответствующий именно вашему ритму жизни. Подобрать вариант теплого пола под линолеум или ковролин поможет наш консультант.

Укладка теплого пола под линолеум

Следует помнить о главном правиле сочетания теплого пола и линолеума \ ковролина – обязательное использование дополнительного слоя ДВП или фанеры толщиной в 3-5 мм между термопленкой и финишным покрытием (см. схему слоев укладки).

Дополнительный слой выполняет две важнейших функции. Во-первых, он обеспечивает механическую защиту как термопленки, так и отчасти самого покрытия. Во-вторых, из-за минимальной толщины линолеума и ковролина, их прямой контакт с греющей поверхностью плёнки противоречит правилам безопасности и категорически запрещается.

При чётком соблюдении этого правила и инструкции по установке, инфракрасный пленочный теплый пол Teplotex становится абсолютно безопасным источником тепла и комфорта в вашем доме. Термопленка может применяться не только в квартирах, но и частных домах, административных учреждениях (офисах, детских садах и т.п.).

Инфракрасный теплый пол, монтаж инфракрасного теплого пола под ламинат и линолеум

Инфракрасный теплый пол можно применять как основное отопление помещения, в исключительных случаях. Но более широкое применение инфракрасный теплый пол нашел для обогрева отдельных участков дома и помещения, или для устройства комфортной зоны с подогретым полом – в детских комнатах, на лоджиях или в санузлах. Толщина и вес нагревательных элементов инфракрасного теплого пола не влияет на конструкцию пола и на его высоту, не дает нагрузки на перекрытие, но требует расчетов и влияет на электрическую часть проекта.

Монтаж инфракрасного теплого пола

Пленочный обогрев является системой отопления, и имеет четко обозначенную область применения, требует определенной технологии монтажа и соблюдений правил эксплуатации.

Подготовка подстилающего слоя под инфракрасный теплый пол

Использование инфракрасных пленок в качестве основной системы обогрева возможно при следующих условиях: обязательны два теплоизолирующих слоя – основа и тепловой экран.

Конструкция пола, подходящая для создания этих двух слоев – это черновой настил пола на лагах, зазоры между которыми заполняют минеральным утеплителем, каменными или минеральными ватами. Возможно выполнение сухой стяжки из керамзита или вермикулита как основного слоя теплоизоляции. В случае, если подстилающий слой под изоляцию – бетонное перекрытие, подходит пенополиуретановая теплоизоляция, способом напыления или из плит. При напылении теплозащитный эффект сильнее. Черновой пол имеет холодные мостики на участках примыкания к стенам в результате конвекции холодного воздуха снизу, поэтому в узлах примыкания по периметру помещения также делают пенополиуретановое напыление. В случае, когда перекрытие из сборных ж/б плит, все щели между плитами заделывают цементно-песчаным раствором.

Все эти конструкции целесообразны при достаточной высоте помещения, когда можно поднимать пол на 60-80 мм. Если такой возможности нет, то инфракрасные пленки применяют только для локального обогрева под напольными покрытиями или коврами.

Тепловой экран под инфракрасный пол

Лучший вариант – применять теплоизоляцию и электроизоляцию под нагревательную систему тех же марок, что и ИФ-пленка. При устройстве экранирующего слоя достигается направленная теплопередача вверх, а потери тепла, уходящего в черновой пол, снижаются до 20%. Материал экрана – фольгированная теплоизоляция на лавсановой подложке. Возможно применение более дешевых металлизированных покрытий с основой из вспененного полиэтилена. Но выбирать материал для теплового экрана стоит не по цене, а по наименьшему показателю теплопроводности. Экономия при устройстве экрана разовая, а снизить расходы на электроэнергию при эксплуатации системы обогрева как правило, рациональнее.

Экранирующая подложка необходима только на тех участках, где запланирована укладка нагревательного контура. Но застилают подложкой всю площадь помещения, чтобы не было перепадов по высоте. Кроме того, подложки на лавсановой или вспененной основе из полиэтилена заменяют амортизирующие подложки под ламинат.

Подложки выпускают листовыми и рулонными, и, укладывая их, невозможно избежать стыков. Эти стыки проклеивают специальными скотчами или алюминиевым скотчем с отражающей поверхностью.

Чтобы повысить пожаро- и электробезопасность, все металлизированные поверхности экранирующего слоя соединяют в контур с помощью полосок алюминиевой фольги, и подсоединяют к защитному проводнику для последующего подключения к дифавтомату защиты.

Укладка инфракрасного теплого пола

ИФ-пленка монтируется по заранее рассчитанному контуру отопления, с обходом малопосещаемых зон, участков, где установлена корпусная мебель, ванны и т. п. стационарные устройства. Если мебель имеет дистанционные опоры, прокладка пленки под такой мебелью допускается.

Пленка укладывается на подложке с интервалом от стен в пределах 50-250 мм. ИФ-пленку возможно нарезать при монтаже в поперечном направлении и стыковать в случаях нехватки длины листа. При стыковке необходимо оставлять зазоры между листами не менее 20-25 мм.

ИФ-пленку запитывают одножильными многопроволочными проводами, имеющими пожаробезопасную изоляцию. Провода обжимают пассатижами, прикладывают к контактным металлическим площадкам и сдавливают. Подключения проводов и контактные шины изолируют битумной пленкой на клеевой основе с обеих сторон.

Температурный датчик может быть установлен под ИФ-пленкой в любом удобном месте. Чтобы установить датчик, в материале подложки вырезается участок нужного размера, и датчик укладывают в образующуюся ячейку. Поверхность должна быть ровной, без перепада высот, и локального давления на элементы соединений от напольного покрытия быть не должно.

Поэтому все выступающие части ИФ-пленки – торцы, участки изоляции подключения провода питания и срезы контактных шин – закладывают в канавки, вырезанные в подложке. Сверху все эти участки проклеивают обычным прозрачным скотчем, для предотвращения возможных сдвигов. Так же фиксируют листы ИФ-пленки по всем стыкам.

Сверху на нагревательную пленку необходимо уложить специальный слой из подложки, которая обеспечит заземление, послужит рассеивающим защитным слоем от электромагнитного излучения по всей площади пола, а также создаст верхнюю контактную основу для корректной работы автомата дифференциальной защиты.

Кроме того, верхняя подложка, укладываемая на ИФ-пленку, защитит ее от истирания. Как эконом-вариант, используют вместо заземляющей подложки обычную полиэтиленовую пленку.

Подключение инфракрасного теплого пола к электропитанию

Нагревательные пленки от разных производителей могут незначительно отличаться по электрической мощности, в пределах 200-240 Вт/м2. Сила тока при данной мощности составит около 1 ампера. Схему подключения системы пленочного обогрева, необходимую мощность, выбор защитного устройства и терморегулятора рассчитывают исходя из этих данных.

Проводящие элементы ИФ-пленки рассчитаны на силу тока не больше 10 А, но в результате устройства контактных соединений при монтаже пропускная способность шлейфа снижается до 7 А. Поэтому существует ограничение на длину укладки цельных полос ИФ -пленки – не больше 10 метров. Общая длина соединяемых шлейфов не должна превышать 7 м. При нарушении этих рекомендаций нагрузка на проводящую систему ИФ-пленки может превысить нормативную, что приведет к быстрому износу пленки.

При выполнении рекомендаций по укладке пленки допустимо подключать блоки проводами ПВ-3 1*1,5 , в этом случае нагрев проводов при максимально возможной нагрузке в 10 А будет минимальный, а срок службы системы обогрева будет долгим. Терморегулятор запитывают кабелем ВВГнг, сечение выбирают, исходя из суммы мощностей зоны управления. Каждый блок подключают отдельно, двумя проводами от ИФ-пленки к соединительным коробкам, находящимся в зоне доступа, или сразу к терморегулятору.

После того, как монтаж ИФ-пленки завершен, систему обогрева включают и проверяют работу всех блоков, если необходимо, калибруют показания температурного датчика. Затем закрепляют терморегулятор, и можно начинать укладку ламината или линолеума.

Укладку ламината делают непосредственно на верхний защитный слой обычным способом. Линолеуму, как мягкому покрытию, требуется дополнительное основание – выравнивание из слоя влагостойкой фанеры толщиной 8 мм. Крепятся листы фанеры на участках, где нет проводящих полосок ИФ-пленки и проводов, то есть в участках, где предусмотрены технологические разрывы.

Нельзя допускать повреждения пленки. Листы фанеры укладывают с компенсационным зазором по периметру стен 10-20 мм, зазоры герметизируют водостойкими герметиками, например, силиконовым. После просушки герметика поверхности пола обеспыливают и грунтуют. После полного высыхания грунтовочного слоя укладывают линолеум.

Как провести монтаж теплого инфракрасного пола

Все жилища должны иметь определенный уровень тепла для комфортного проживания. Существует несколько основных видов обогрева, в том числе практичность и эффективность инфракрасного обогрева пола. У него есть ряд положительных качеств. Процесс установки не занимает много времени и не требует больших затрат. Самое главное, что в итоге получается разминочная база, на которой приятно гулять.

Принцип работы

Новизны инфракрасного лучистого пола нет.Но несколько раньше требовали такие системы, как электрический и водяной теплый пол. Все они зависят от теплоносителя и порядка обогрева помещений. Инфракрасный обогрев пола используется для инфракрасного обогрева помещения. Это позволяет передавать тепло предметам в помещении, от которого уже нагревается воздух.

Основа системы – карбоновая паста, запаянная в пленку, изготовленную из полиэстера. Иногда вы можете увидеть это название как подогрев пола из углеродного волокна, который произошел из компонентов.

Принцип его работы заключается в том, что на эмиттеры проводников из меди подается напряжение. Таким образом, контакт не может слегка обжечься из-за наличия серебряного спрея. Для подключения к сети используйте термостаты, входящие в систему.

Это также должно быть указано в спецификации, в которой есть пол с инфракрасным обогревом. Более того, они могут подсказать количество материала, необходимого для нагрева устройства.

Ширина может варьироваться от 50 до 100 см. Продается в рулонах до пола 50 м и толщиной каждого листа 0.От 23 до 0,47 мм. Пленка может иметь разную потребляемую мощность от 25 до 35 Вт / ч. На поверхности пленки создается температура, равная 33 градусам. Многое будет зависеть от конфигурации системы.

Область применения

Теплый пол Инфракрасная пленка может выступать в качестве основной или дополнительной системы обогрева. В первом случае пленка должна покрывать не менее 70 процентов общей площади чернового пола в помещении. В северных регионах страны от него лучше отказаться, ведь здесь лучший вариант – дополнительное отопление или аварийное.

Нельзя произвольно разрезать термоусадочную пленку. Существуют специальные сайты, позволяющие создать необходимое количество длины. В большинстве случаев обозначенные для обрезки участки разделены расстоянием около 25 см. Все детали и нюансы следует уточнить перед покупкой, чтобы не тратить лишние деньги.

Инфракрасный пленочный теплый пол, помимо жилых помещений, можно устроить и в хозяйственной постройке, в которой нет возможности проводить центральное отопление. В качестве них могут выступать гаражи, сараи или теплицы.Он активно используется в холодный период для обогрева крыльца или предотвращения промерзания трубопровода.

сан

Ряд положительных качеств делает инфракрасный теплый пол под любой вид полов. Следует выделить самые основные из них:

• Полностью безопасен для человека и.
• Выполнить укладку можно под любые напольные покрытия. К тому же есть возможность и при наличии натяжного потолка в комнате. Поверхность, на которой вы устанавливаете такую ​​систему, может быть не только строго горизонтальной, но и вертикальной, расположенной под углом и всеми любыми другими вариантами.
• Возможен немедленный демонтаж системы и последующая установка в другом месте. Это очень важно, если вы часто переезжаете или создаете еще один план в комнате.
• Карбон обладает отличной теплопроводностью. Тем самым значительно снижается потребление энергии. Любые другие виды отопления в доме обойдутся гораздо дороже в обслуживании.
• Параллельное соединение всех компонентов, что обеспечивает высокую надежность при использовании инфракрасных теплых полов.Если хотя бы один из сайтов получит повреждение или выйдет из строя, все остальные будут полностью работоспособны.
• Монтаж может быть выполнен на месте без привлечения специалистов. Не обязательно делать стяжку, а под ней укладывать плиточный клей.

модель

при укладке теплого пола под ламинат инструкции производителя необходимо соблюдать без отклонений. Там прописаны все детали, которые приведут к ошибочной установке теплого пола. Существуют две основные системы инфракрасного теплого пола:

.

1. пленка.Пленка защищает всю систему от влаги, а также от возможных электрических пробоев. Его вес около 0,5 кг, что не сказывается на потолке. Следовательно, даже старые здания можно отремонтировать. Инфракрасные теплые полы. Дополнительно пленку можно укладывать на стены в комнате и даже на потолок.
2. стержень. Его состав таков, что позволяет наносить раствор или клей для плитки. Основная модель подходит для помещений с повышенной влажностью, которыми могут быть ванные комнаты или кухни.В процессе своей работы практически не генерирует электромагнитное излучение. В отличие от киномодели – отсутствие боязни перегрева, наличие свойств саморегуляции. Поверх основных моделей можно устанавливать громоздкую мебель, не позволяющую снимать пленку.

Далее пленка делится на углеродную (нагревательные полоски соединяются параллельно, затем герметизируются майларовой пленкой) и биметаллическую (основа – полиуретан, нагревательные элементы – сплав меди и алюминия).

При выборе того или иного варианта высота потолка остается практически неизменной, чего нельзя сказать о других возможных системах, требующих толстой конструкции устройства.

Модель сердечника прибора следующая: Композитный материал для нагревательных элементов. С повышением температуры графита, входящего в состав модели, увеличивается и увеличивается пространство между зернами. Точки контакта становится меньше, начинает увеличиваться сопротивление и снижается мощность, что можно рассчитать самостоятельно.

Системы управления

Для управления инфракрасным полом с подогревом используются терморегуляторы. Так называемое специальное устройство, позволяет управлять всеми возможными функциями системы отопления.Он используется для включения и выключения системы, позволяет контролировать температурное поведение не только черного пола, но и воздуха в помещении.

Вы можете запрограммировать свой рабочий режим. Именно эти регуляторы позволяют некоторым снижать энергопотребление.

Когда теплый пол ламинат по инструкции достигает определенной температуры, Время останавливается. Но со временем датчики выдают сигнал о том, что температура упала ниже допустимого уровня. Здесь снова начинается работа системы отопления.

Инфракрасное управление теплым полом

Различают следующие модели термостатов:

• электронный. Для них характерна высокая точность считывания. При этом управлять им очень легко и удобно.
• Электромеханический. Относятся к числу надежных и в то же время более дешевых вариантов. Самый оптимальный вариант для ванных комнат или производственных помещений.
• программируемый. Отличается сложностью и дороговизной. Они необходимы, если есть желание создать сложные алгоритмы в работе Инфракрасный теплый пол.Такой вариант лучше всего подходит для жилых помещений (дачи, загородные дома).

Термостаты следует устанавливать в местах, позволяющих удобно использовать их в работе. Часто – на стенах в комнате. Главное – грамотно и качественно выполнить монтаж всей системы отопления.

Подготовка основания

Укладка инфракрасного пола под ламинат, а также другого вида полов, требует очень качественной подготовки. Основание должно быть не только устойчивым, но и чистым.Есть пределы уклонов, но не более 3 мм. Для проверки горизонтальности поверхности использовали строительный уровень. При необходимости проводится тщательное выравнивание всеми возможными способами.

Когда это будет сделано, можно переходить к гидроизоляции слоя настила. Материал для него может отличаться в зависимости от напольного покрытия, которое будет выступать в качестве отделки. Для керамической плитки лучше всего покупать техническую пробку. Все остальные напольные покрытия не столь требовательны. Но лучше применять специальные системы утепления полов с инфракрасным обогревом.Металлизированная сторона для укладки. На стыки приклеен скотч.

Схема упаковки

Перед началом монтажа следует подумать о месте расположения термостатов. От уровня пола обычно крепится на расстоянии 15 см. тогда можно начинать продумывать схему укладки инфракрасной подпольной пленкой. Обязательно учитывайте отсутствие системной установки на громоздкую мебель или бытовую технику.

Стены должны находиться на расстоянии от 10 до 40 относительно первого ряда.Что касается занимаемой площади по признаку пола, то она должна составлять 70 процентов в случае использования ее в качестве основного отопления и 40% – для дополнительного обогрева помещения.

системное соединение

Пленочный инфракрасный теплый пол разлагается по заранее выбранной схеме теплоизоляции. При необходимости точного выбора длины, ее разрезают на определенных участках, которые отмечены на материале. Укладка ламината под инфракрасный и другой пол из меди контактирует стороной вниз к стене, где установлен термостат.

Штырь

клеммы соединяется с краевой частью медной ленты, после чего проходят сами провода. В тех местах, где проводился разрез пленки или соединения контактов, следует обработать асфальтовую мастику, специально предназначенную для инфракрасного теплого пола. Количество контактов будет уменьшено пропорционально длине системы обогрева полотна. Но необходимо учитывать, что максимальная длина ленты может составлять 8 м. Некоторые контакты будут расположены внутри пленки.Расстояние между овсянками должно быть не менее 5 мм. Все они должны располагаться под полом параллельно друг другу.

К нижней части пленки подключается датчик уровня температуры. При этом он должен быть качественно изолирован. Когда настил сформирован на пленочной основе и соединились все контакты, можно установить терморегулятор. Часть соединительных проводов лучше прибегнуть к напольному плинтусу, чтобы скрыть от глаз. Далее идет система электрического подключения.

Тест

Когда инфракрасный пленочный теплый пол подключен к сети, можно приступать к тестированию его на работоспобность.Это делается перед настилом пола. Для нормальной работы следует предусмотреть отсутствие искренности, при контактном соединении не должно повышаться температура до перегрева, пленка по всей длине такая же и прогретая на одном температурном уровне.

При успешном испытании системы пленка должна выполнять покрытие пола из полиэтилена для дополнительной гидроизоляции. Далее можно приступать к укладке напольного покрытия.

Виды полов

Стоит отметить, что инфракрасный теплый пол можно выполнять под любые напольные покрытия.Благодаря этому его можно отнести к универсальным способам отопления в помещении. Помимо классической керамической плитки, вы можете выбрать ламинат, дерево и мягкие материалы, как ковролин или линолеум.

Самый популярный вариант – инфракрасный теплый пол под плитку. Это связано с высокой теплопроводностью не только теплого пола, но и напольного покрытия. Помимо таких основных помещений, где используется кафель, например, ванная или кухня, требуется дополнительное тепло. Но в этом случае лучше всего выбрать основную систему устройства теплого пола.В этом случае можно прибегнуть даже к «мокрому» монтажу. Монтаж можно сделать, в том числе и под гранит. Самое главное, была применена теплоотражающая накладка, позволяющая повысить эффективность всей системы.

При установке системы теплого пола происходит некоторый подъем пола. Для того, чтобы в системе был нормальный клеевой слой, в том числе и мат толщиной необходимо использовать 20 мм. Иначе к качеству теплого пола не дотянешь. Плитка будет крепко скреплена, но прогрев будет неровный черновой пол.

Для других типов полов подходит пленочный метод. Да и они не очень требовательны. Но при этом придется отказаться от выполнения бетонной стяжки или других вариантов и клея.

Для ковролина или других мягких напольных покрытий есть очень важный момент – наверху всей системы обогрева инфракрасного теплого пола следует уложить лист фанеры или лист ДВП.

Стоит отметить, что пленка очень чувствительна даже к локальному перегреву.Это приводит к тому, что ставить ей громоздкую мебель запрещено. Поэтому следует заранее продумать, где будет размещаться мебель в комнате.

Видео:

Видео:

Видео:

Видео:

Видео:

Решения для теплого пола | Инфракрасный теплый пол

Cabbius рады предложить нашу инфракрасную систему подогрева полов.Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает объекты напрямую, а не тратит энергию на нагревание воздуха.

Исследования показывают, что инфракрасные полы с подогревом создают эффективно обогреваемую, свободную от пыли и более здоровую среду.

Преимущества теплых полов:

• Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
• Простота установки
• При установке системы подогрева полов в новостройке, полы с подогревом дешевле купить и установить, чем радиаторные системы
• Экономия места (примерно на 15% больше полезной площади в помещении)
• Комфорт при низких рабочих температурах
• Полы с подогревом помогают уменьшить количество клещей домашней пыли и полезны при таких состояниях здоровья, как астма или бронхиальные заболевания
• Улучшает кровообращение, обмен веществ и иммунную систему
• Предотвращает рост плесени
• Без шума и вибраций
• Не требует обслуживания
• Намного безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому, в отличие от традиционных радиаторов, обеспечивают беспыльную среду.Полы с подогревом обеспечивают приятное тепло, поскольку ноги человека обычно на 2–3 ° C теплее, чем голова. Это означает, что люди, использующие инфракрасные теплые полы, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, настроенная на 19 ° C, будет обеспечивать такое же тепло, как и радиатор, настроенный на 21 ° C – 22 ° C, поэтому это также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру в доме.

* Другие решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные изделия для теплых полов.

ТЕПЛОВАЯ СЕТКА

Инфракрасный пол с подогревом

Warmset покрывает гораздо большую площадь поверхности, чем обычные круглые нагревательные кабели, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, например, паркету или плитке, мрамору или граниту. Кроме того, благодаря своей плоской форме он значительно меньше ширины обычных радиаторных труб.
Особенностью этой уникальной технологии нагрева является многослойная ламинированная лента, запатентованная Warmset.Прочный и прочный, практичный, с меньшей вероятностью повредится при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь произвольную форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

• 100% сделано в Италии
• Без холодных точек
• Gold – пожизненная гарантия и черный – 10 лет гарантии
• Простая и быстрая установка
• Без обслуживания = Экономия
• Возможна установка под любую отделку пола
• Время нагрева пола всего 5-10 минут
• Высота пола только 11-12 мм
• Диапазон мощности от 30 Вт / м2 до 600 Вт / м2 без увеличения цены
• Благодаря классу IPX7, этот пол с подогревом может быть установлен везде, даже в бассейнах и SPA
.
• Может управляться любым термостатом
• Теплый пол с подогревом защитит вас от пыли, бактерий и аллергии.Помните, что полы с подогревом избавляются от влаги, которая является основной причиной размножения бактерий. Подумайте только, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
• Зеленая технология = экономия энергии, поскольку требуется меньшая мощность, это позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН – WARMSET MESH

ИНФРАКРАСНАЯ НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

ECOFILM SET Нагревательные элементы для пола доступны в трех вариантах ширины со стандартной длиной до 10 м.При необходимости длина элементов может быть уменьшена на месте, и они в стандартной комплектации поставляются с 5-метровыми «холодными хвостовиками». Доступны два стандартных варианта рассеивания мощности: 130 Вт / м2 для внутренних жилых помещений и 160 Вт / м2 только для зимнего сада.
ECOFILM SET НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

• Утверждено в соответствии с EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Две тепловые мощности -130 Вт / м² и 160 Вт / м² только для зимнего сада
• Доступен в 3 вариантах ширины – 300 мм, 500 мм и 1000 мм для максимального покрытия пола
• Чрезвычайно низкая монтажная высота – менее 7 мм
• Сухая установка – Самовыравнивающаяся смесь не требуется
• Подходит для большинства полов из ламината, натурального дерева и панелей
• При использовании вместе с ECOMAX-DUO набор ECOFILM SET подходит для
  ковровых покрытий и виниловых полов
• ЭМС Сейф

КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

НАПОЛЬНЫЙ ОТОПИТЕЛЬНЫЙ МАТ

Коврики для подогрева пола

представляют собой комбинацию нагревательного кабеля, прикрепленного к сетке из стекловолокна, что упрощает установку.Коврик можно просто выкатить на пол, сэкономив драгоценное время. Коврики имеют двусторонний скотч с нижней стороны, поэтому их можно легко прикрепить к любой чистой поверхности. Коврики для подогрева пола
имеют двухжильный кабель, упрощающий установку с помощью одного 3-метрового соединения «холодного хвоста».

Гарантия лучшей цены: Если вы найдете в Интернете более низкую цену, мы ее превзойдем!

Основные характеристики:

• Утверждено в соответствии с EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
• Три тепловой мощности – 100 Вт / м², 150 Вт / м² и 200 Вт / м².
• Быстрая установка – просто разверните коврик и прикрепите его к полу
• Подходит для отделки полов из плитки, камня, шифера и мрамора
• Сплошной металлический экран заземления для обеспечения электробезопасности
• Малая высота застройки – минимальная высота застройки пола
• Подходит для использования во влажных помещениях
• ЭМС Сейф
• ТЕФЛОНОВЫЙ КАБЕЛЬ
• Степень защиты IP: X7
• ПОЖИЗНЕННАЯ гарантия

КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНЫЙ МАТ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

Кабели для подогрева пола

обеспечивают решение проблемы теплого пола на вашей кухне, в ванной или зимнем саду.Кабели могут быть проложены поверх существующих деревянных или бетонных полов, которые должны быть прочными и должным образом подготовленными.
Кабели идеальны для небольших инсталляций или в помещениях с нестандартной планировкой. Гибкость кабельной системы позволяет отапливать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

• Кабель малого диаметра
• Доступен как отдельный незакрепленный кабель или как готовое решение в удобной упаковке
• можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и шифер.
• Двухжильный сверхгибкий кабель упрощает установку с помощью только одинарного подключения «холодного хвоста»

• Два чрезвычайно жестких и долговечных изоляционных слоя, которые сводят к минимуму риск повреждения во время процесса установки и продлевают срок службы кабеля.
• Соответствует IEC 60800
• ЭМС Сейф

Кабели для обогрева пола доступны в виде отдельного кабеля для установки профессиональными установщиками.Каждый кабель упакован на удобный картонный кабельный барабан и запечатан для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления и установки доступны в качестве дополнительных принадлежностей.

Комплект кабелей ECOFLEX включает в себя: нагревательный кабель, грунтовку для пола, липкую ленту и подробные инструкции по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для обогрева пола в стяжке – это одножильный кабель с номинальной мощностью 15 Вт / погонный метр.Используется для обеспечения теплого пола в новых проектах в стяжных полах. Обычно укладывается непосредственно на изоляцию из фольги, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новостройках с бесшовным полом этот кабель
может стать экономичным решением для обогрева.
КУПИТЬ ОНЛАЙН – НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕГОВАЯ

В зимние месяцы серьезные травмы могут быть получены из-за образования льда на рабочих платформах складских погрузочных площадок или на проходах, в загруженных общественных зданиях и т. Д.Эту потенциальную опасность можно легко минимизировать, установив систему предотвращения обледенения.

В случае выпадения снега система предотвращения обледенения быстро растает любой падающий снег, обеспечивая свободный доступ пешеходов и транспортных средств к тротуарам и проездам.

Нагревательные кабели

MPSV рассчитаны на 20 Вт / м и используются для таяния льда и снега на открытых площадках и в других областях, где кабель заделан в бетон.

Основные характеристики:

• Соответствует IEC 60800
• 20 Вт / м обеспечивает свободный и безопасный доступ пешеходов и транспортных средств к тротуарам и проездам
• Прочный и прочный нагревательный кабель
• Подходит под бетон, тротуар и асфальт

КУПИТЬ – КАБЕЛИ ДЛЯ ПЛАВЛЕНИЯ

Коврик для инфракрасного обогрева пола | IQ Design

Введение

Inframat – это последняя инновация в системах домашнего отопления.В этом продукте используется инфракрасная технология, чтобы предоставить вам возможность установить систему теплого пола за небольшую часть стоимости традиционных систем влажного теплого пола. Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat – это двусторонний ПЭТ (полиэтилентерефталатный термопласт). ламинирующий мат, в котором электрическая цепь состоит из параллельных углеродных / графитовых нитей, противоположные концы которых прикреплены к полосам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосами.Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродными / графитовыми нитями, вызывает излучение инфракрасного тепла. Подходит для использования под плавающими деревянными или ламинатными полами, а также полами, покрытыми винилом или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его не следует устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает полы с подогревом в комнатах таким образом, что не влияет на дизайн комнаты или расположение мебели.В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область спектр электромагнитного излучения с длинами волн от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее видимого света, но короче радиоволн.Углеродно-графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому входу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце – первичный источник энергии Земли; мы получаем энергию солнца каждый день посредством режима теплопередачи, известного как излучение. Когда солнце освещает объект, он постепенно нагревается.Этот объект сохраняет тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду за счет теплопроводности (передача тепла от твердого тела к твердому) и конвекции (передача тепла через жидкость или газ).

Традиционные системы отопления дома в первую очередь зависят от конвекции между радиатором и воздухом в жилом пространстве. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Соотношение размера радиатора к объему помещения означает, что в комнате будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь.Эта разница температур между радиатором и окном / дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи – излучение, поглощение, проводимость и конвекция.

Radiation – Тепловое излучение исходит от InfraMat под вашим полом. Тепло передается в форме волны от горячей поверхности InfraMat к более холодной поверхности пола, контактирующей с ней.

Поглощение – окружающие предметы поглощают и накапливают тепловую энергию, излучаемую источником инфракрасного излучения, пол поглотит основную часть этой энергии.

Проводимость – Тепловая энергия передается от твердых предметов к твердым объектам, включая пол, стены и двери. Примером может служить ощущение комфорта от теплого пола, когда вы ходите по нему.

Конвекция – объекты, которые были возбуждены за счет поглощения инфракрасного излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, соприкасающийся с ним.Участники будут вносить в это наибольший вклад.

Используется ли много энергии для инфракрасного обогрева?

Inframat при работе использует 220 Вт электроэнергии на каждый квадратный метр. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая количество внешних стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха.Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с обогревом. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Доступны отдельные листы данных, в которых содержится типичное руководство по текущим расходам на установку, контролируемую в течение трехмесячного периода.

Зачем устанавливать теплый пол на кухне?

При переделке кухни вы подумали о свежеокрашенных шкафах, новой технике из нержавеющей стали, гранитных столешницах, фартуке и даже о специально построенном блоке мясника.А как же полы с подогревом? Ваша кухня, пожалуй, самая часто используемая комната в доме, а это значит, что вы проводите в ней много времени. Представьте себе роскошь прогулки по кухне босиком, с ощущением тепла внизу. Это особенно отличное дополнение в зимний период. Теплый пол на кухне, наряду с чашкой горячего кофе и любимым свитером, добавит в ваш дом дополнительного уюта.

ЧТО ТАКОЕ ЭЛЕКТРИЧЕСКОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ?

Электрический подогрев пола – это эффективный и энергоэффективный способ обогрева наиболее часто используемых комнат в вашем доме.Электрический подогрев пола составляет:

• Комфортно: Система электрического лучистого отопления не только обеспечивает тепло при каждом вашем шаге, но и излучает вверх, чтобы согреть все предметы на вашей кухне, даже ваши столешницы!
• Clean: Электрический подогрев пола – это альтернатива принудительному воздушному отоплению, что означает, что он не полагается на принудительный воздух, который имеет тенденцию циркулировать пыль и другие аллергены. Это означает, что вы и ваша семья сможете дышать более чистым воздухом.
• Доступно: Электрическое отопление пола недорогое, которое может стоить всего 5 долларов за квадратный фут.Установка системы электрического лучистого отопления может быть действительно рентабельной, особенно если вы уже заменяете или устанавливаете новый пол. Также не требуются дорогие насосы или водонагреватели, такие как гидравлические системы.
• Энергоэффективность: Поскольку лучистое отопление непосредственно нагревает людей и предметы в комнате с помощью инфракрасного тепла, оно более эффективно, чем системы центрального кондиционирования воздуха. На самом деле, зачастую это настолько рентабельно, что обогрев обычной ванной комнаты может стоить всего несколько копеек в день.
• Гибкость: Вы можете использовать полы с подогревом в качестве основного источника тепла или способа добавления дополнительного тепла в помещения, которые трудно отапливать, например в подвал или комнату над гаражом.

КАКИЕ ПОЛЫ НАИЛУЧШИЕ ДЛЯ ОТОПЛЕНИЯ ПОЛОВ НА КУХНЕ?

Лучший тип полов для обогрева полов на кухне имеет хорошую проводимость, что означает, насколько быстро и эффективно генерируемое тепло передается на поверхность пола. Лучшее напольное покрытие быстро нагревается, дает больше тепла и работает более эффективно.В то время как напольное отопление может использоваться с менее проводящими материалами, и существуют системы, доступные для использования практически с любой отделкой пола, за исключением ковра для кухни, следующие материалы являются лучшими для напольного отопления на кухне.

ПЛИТКА, МРАМОР И КАМЕНЬ

Плитка и камень – лучшие типы полов для обогрева полов на кухне, поскольку они обладают высокой теплопроводностью, а это означает, что тепло быстро передается на поверхность пола. Плитка и камень также делают систему более эффективной, поскольку они хорошо сохраняют тепло.Эти материалы отлично работают в помещениях с высокими тепловыми потерями. Это означает, что если ваша кухня часто теряет тепло, плитка и камень – отличные варианты для поддержания постоянного тепла на всей кухне.

ДЕРЕВО

Существуют различные типы деревянных полов, такие как паркет, твердые породы, мягкие породы дерева, паркет и бамбук. Среди этих типов инженерная древесина – лучший тип деревянного пола для использования с подогревом пола на кухне, потому что он хорошо реагирует на изменения температуры пола.Подойдет и другой деревянный пол. Однако при работе с более мягкой и менее плотной древесиной необходимо обращать особое внимание на толщину половиц, чтобы они не действовали как изолятор, блокируя тепло. Поскольку дерево является натуральным материалом, на него влияет влажность окружающей среды, поскольку тепло изменяет его влажность, что может изменить внешний вид пола. Вот почему так важно выбрать деревянный пол с правильным содержанием влаги и циклом нагрева.

ЛАМИНАТ

Большинство ламинатов безопасно использовать с подогревом пола на кухне, но обязательно проконсультируйтесь с производителем напольного покрытия перед установкой системы.Также при выборе ламината следует следить за тем, чтобы материал был максимально плотным. Это обеспечит хорошую теплопроводность. Чем плотнее материал, тем лучше он передает тепло.

КАК УСТАНОВИТЬ НАПОЛЬНОЕ ОТОПЛЕНИЕ?

Материалы напольного покрытия, которые вы используете в своем проекте, будут влиять на то, какие нагревательные элементы будут работать лучше всего и как будет установлена ​​система подогрева пола. В большинстве случаев вы будете устанавливать лучистые полы с подогревом в существующем доме, но описанные ниже методы обычно подходят и для новых строительных проектов.

НАЧНИТЕ SMART С ПОЛЬЗОВАТЕЛЬСКОГО ПЛАНА УСТАНОВКИ

Возможно, одним из наиболее важных шагов успешной установки системы подогрева пола является составление правильно разработанного плана установки. Просто предоставив несколько деталей проекта (например, размеры помещения и расположение источника питания), наша команда квалифицированных инженеров может создать индивидуальный план SmartPlan с сроком выполнения всего за один рабочий день. который включает подробное предложение, план электрооборудования и иллюстрированный план установки.

УСТАНОВКА ПОЛОВ С ПОДОГРЕВОМ ИЗ ПЛИТКИ, МРАМРА И КАМНЯ

1. Перед тем, как укладывать полы с подогревом под плитку или камень, необходимо сначала обмерить кухню. Не включайте постоянные приспособления, такие как шкафы, островки и напольные вентиляционные отверстия.
2. Используйте цифровой омметр, который измеряет электрическое сопротивление, для проверки рулонов системы подогрева пола, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Убедитесь, что результаты находятся в пределах 15 процентов, указанных на этикетке UL на продукте.
3. Очистите черный пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов. Для бетонного чернового пола обязательно приклейте пробковую или синтетическую подкладку.
4. Раскатайте нагревательные элементы до противоположной стороны кухни. Затем поверните рулон на 180 градусов в другую сторону. Если вам нужно установить его в сложном углу, удалите часть кабеля из сетки и освободите его в соответствии с вашим планом установки. Чтобы прикрепить нагревательный элемент к черному полу или подкладке, используйте скотч или горячий клей.
5. Расположите датчик рядом с термостатом и поместите его между двумя нагревательными кабелями. Кроме того, избегайте их наложения. Затем вплетите датчик в сетку или закрепите его горячим клеем.
6. Еще раз проверьте систему с помощью цифрового омметра.
7. Поручите квалифицированному электрику установить термостат.
8. Нанесите на нагревательный элемент слой модифицированного тонкого отверждения и положите сверху плитку. Используйте механическую систему выравнивания, чтобы убедиться, что пол полностью ровный.

УСТАНОВКА ТЕПЛЫХ ПОЛОВ ИЗ ЛАМИНАТА

Чтобы установить теплый пол с ламинатом, вам нужно сделать следующее:

1. Используйте маты с подогревом и поместите их поверх стяжки.
2. Перед приклеиванием мата к черному полу убедитесь, что все провода холодного вывода доходят до термостата.
3. Вырежьте канал 1/2 дюйма в подкладке для холодного ввода и датчика температуры пола.
4. Поместите датчик на 6 дюймов в мат.Используйте ленту, чтобы убедиться, что она находится прямо по центру между нагревательными проводами. Проверьте систему цифровым омметром.
5. Уложите ламинат, следуя рекомендациям производителя. Затем выполните еще один тест на сопротивление.
6. Получите лицензированного сертифицированного электрика для установки термостата.

УСТАНОВКА ТЕПЛЫХ ПОЛОВ ИЗ ГВОЗДЕЙ

1. Измерьте свою кухню.
2. Установите деревянные шпалы, которые представляют собой деревянные полоски шириной 1-2 дюйма и высотой 3 / 8-1 / 2 дюйма.Следуйте инструкциям производителя, чтобы правильно установить деревянные шпалы с правильным интервалом.
3. Установите крепежные планки и кабель теплого пола так, чтобы они находились между шпалами.
4. Нанесите самовыравнивающийся цемент на нагревательный элемент до тех пор, пока он не сравняется с верхней частью деревянных шпал.
5. После того, как цемент высохнет и застынет, уложите паркетный пол. Укладывая твердую древесину, не забудьте прибить ее прямо в шпалы. Вы можете проткнуть нагревательный кабель, если гвозди войдут в шпал под углом.

СКОЛЬКО СТОИМОСТЬ НА ОТОПЛЕНИЕ ПОЛА ДЛЯ КУХНИ?

Если вы хотите установить на кухне пол с подогревом, стоимость пола с подогревом на кухне будет зависеть от масштабов вашего проекта. Поскольку лучистые полы с подогревом стоят от 10 до 12 долларов за квадратный фут, это может стоить около 600 долларов для типичного проекта реконструкции. Цена на коврики для теплого пола по индивидуальному заказу может доходить до 20 долларов за квадратный фут. Для больших проектов с использованием кабелей для подогрева пола и крепежных лент цена может составлять всего 5 долларов за квадратный фут.Для средней кухни площадью около 100 квадратных футов система электрического подогрева пола может стоить всего 515 долларов. Большая кухня площадью около 200 квадратных футов может стоить от 1990 до 2233 долларов.

Стоимость нагревательных элементов – это лишь часть пазла. Вы должны учитывать другие компоненты, такие как система управления, дополнительные аксессуары и затраты на установку. Термостат для теплого пола обычно стоит от 100 до 300 долларов. Кроме того, если ваш черновой пол сделан из бетона, вы захотите установить подстилку с термическим разделением, которая обычно стоит от 1 доллара.80 и 2,75 доллара за квадратный фут.

Тогда вы должны подумать о стоимости нового этажа. Плитка является наиболее распространенным типом напольных покрытий, используемых с лучистым подогревом пола, и обычно стоит от 2 долларов за квадратный фут и до 25 долларов за квадратный фут. Вам также необходимо приобрести клей, например, тонкослойный или самовыравнивающийся цемент. Стоимость клея будет зависеть от рекомендованной глубины клея, как указано в инструкции по установке, и от общей площади вашей кухни.

Если вы хотите нанять профессионала для установки вашей системы теплого пола, это будет дополнительная плата, которая зависит от профессионала и его цены.Чтобы снизить эту стоимость, вы можете завершить укладку напольного покрытия самостоятельно. Однако мы рекомендуем вам, по крайней мере, нанять лицензированного электрика для выполнения электрических соединений для вашей системы подогрева пола, что обычно составляет от 50 до 100 долларов в час, а также возможную плату за проезд и минимальную плату за проект.

Узнайте, сколько будет стоить система подогрева пола для вашего следующего проекта реконструкции кухни, с помощью нашего конструктора расценок на теплый пол, чтобы получить бесплатную и мгновенную расценку.Не стесняйтесь обращаться к нам сегодня для получения дополнительной информации.

Излучающие теплые полы Calorique

Калорийность пола Система обогрева пола Calorique обеспечивает даже комфортное тепло, пронизывающее комнату. С утеплением пола, а не обогревают только поверхности и устраивают людей, а пол подогревается до нужного количества, чтобы он был наиболее приятным для идти дальше. Обычная система отопления Поскольку лучистое тепло не зависит от движения большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении уменьшенный. Системы лучистого обогрева пола Calorique чрезвычайно энергоэффективный. Домовладельцы во всем мире используют системы обогрева полов не только из-за их повышенного уровня комфорта, но также потому, что они потребляют на 20% меньше энергии, чем другие формы отопления, так как вся тепловая энергия направляется в жилое пространство, а не обогрев воздуха вдоль стен. Теплые полы под полом Система обогрева Установлены элементы утепления Идеально для нового строительства и мест, где есть доступ к перекрытиям пола возможна система утепления полов. прикреплен между балками пола с небольшим воздушным пространством 2 дюйма (5 см) между элементами и поверхностью пола. Всего панелей 12 5/8 “в длину, все валки на сердечнике 3 ‘, номинальный нагрев толщина панели a 19 мил Часто задаваемые вопросы Сколько мощность, которую использует система? 12 дюймов по центру: 6 Вт на панель (примерно 12.5 дюймов) 16 дюймов по центру: 10 Вт на панель 24 дюйма по центру: 15 Вт на панель Сколько стоит ли работать? Обычная ванная комната размером 8 на 10 футов будет стоить около 2 центов в день. (При условии, что стоимость электроэнергии составляет 10 центов за киловатт-час. расходы могут отличаться.) Что какое напольное покрытие я могу использовать? Любое стандартное напольное покрытие, в т.ч. твердая древесина, плитка, линолеум, кирпич и т. д.Проконсультируйтесь с руководство по установке для определенных толщин и комбинации. Почему у него есть воздушный зазор? Это рассеивает тепло, заставляя его более равномерно, а также позволяет теплу проникать в комнату из под диваном, не будучи зажатым, что неэффективно. Могу ли я установить элементы прямо под плитку? № Могу ли я нужно оставить доступ ниже элементов? № Могу ли я нужно соединить оба конца элементов? № Почему я хотел бы провести провод с обоих концов? Это защищает работу элементы.Если, например, во время ремонтные работы *, весь элемент будет продолжать ** * Всегда отключайте питание элементов при выполнении ремонтные работы пола или потолка под ним. ** Если шина разорвана, убедитесь, что разорванная концы должны быть должным образом изолированы перед подачей питания на система. Сколько усилители система использует? Типичная ванная комната размером 8 на 10 футов менее 2 ампер при 120 вольт.

Принцип действия, правила устройства

Пленочный инфракрасный теплый пол

Еще недавно для обогрева использовался только кабельный или водяной теплый пол. Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие – пленочный пол.Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.

Содержание

• Пленочная конструкция пола
• Принцип работы лучистого инфракрасного обогревателя
• Преимущества инфракрасной пленки
• Использование системы пленочного отопления
• Совместимость полов
• Устройство инфракрасного теплого пола

• Подготовка к установке пленочной системы
• Процесс укладки инфракрасной пленки
• Подключение датчика температуры и терморегулятора

Конструкция пола из пленки

Что такое инфракрасный теплый пол – разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые выполнены по технологии Carbon NanoTube.

Инфракрасная пленочная конструкция пола

Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.

Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит функционировать.

Желательно установить в доме инфракрасный теплый пол – технические характеристики тому доказательство.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.

Принцип работы лучистого инфракрасного обогревателя

Инфракрасная система теплого пола работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.

Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.

Принцип работы инфракрасного обогревателя

Особенности конструкции, установка теплого пленочного пола и принцип его работы исключает наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы – отрицательно заряженные ионы.

Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.

Преимущества инфракрасной пленки

Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола означает отключение отопления, когда в комнате стало теплее.

Достоинства системы теплых полов: схема сравнения с работой центрального отопления

Необходимо перечислить основные достоинства такой пленки:

• равномерный обогрев помещения;
• энергосбережение;
• повышение эффективности использования энергоносителя по сравнению с конвективным типом отопления;
• исключено охлаждение и перегрев помещения, а также замерзание самой системы;
• уменьшение запыленности помещения;
• полная независимость от графика центрального отопления;
• стелс в салоне;
• затраты на техническое обслуживание не включены;
• нет чувства духоты;
• поддержание естественной влажности;
• бесшумная работа;
• простота сборки и разборки.

Использование пленочных систем отопления

Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.

Применение теплых полов в жилищном фонде: для создания комфортной температуры отапливается самая необходимая зона.

Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.

Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.

Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки – например, для обогрева различного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.

Совместимость с полом

Инфракрасный обогреватель совместим со всеми типами полов. Система пленочного обогрева подходит для установки под светлые покрытия – ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.

Инфракрасный пол, совместимый с любым типом пола

В то же время, при наличии у человека достаточного опыта в проведении строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику. материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.

Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.

Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов по Цельсию.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.

Инфракрасный теплый пол

Инфракрасная пленка может быть установлена ​​самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.

Подготовка к установке пленочной системы

Если вы планируете покрыть ковролин или линолеум, то подойдет любой вид утеплителя, толщина листа должна достигать всего 3 – 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, рекомендуется использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.

Подготовка к устройству пленочного пола включает в себя обязательный этап – разработку схемы

При установке теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему для разметки инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.

Процесс укладки инфракрасной пленки

Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.

Схема подключения без перекрещивания проводов

Тогда стоит подключить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.

Стандартная инфракрасная установка пленки

Подключение датчика температуры и терморегулятора

Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.

Подключение термостата – заключительные работы

Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.

И только после этого можно приступать к укладке чистового паркета. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.

Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта ..

DUK | Grindų šildymas

Да, инфракрасную пленку для теплого пола можно разместить под любым напольным покрытием. Имейте в виду, что все напольное покрытие не должно превышать 0,15 м²К / Вт (тепловое сопротивление). В случае более высокого термического сопротивления следует подумать о другом типе напольного покрытия или другом виде обогрева.

Вот таблица термического сопротивления:

Напольное покрытие		Термостойкость напольного покрытия толщиной 1 мм	Толщина напольного покрытия	Термостойкость покрытия
Доски деревянные	мин.	0,0430	20	0,860
	макс	0,0610	22	1,342
Многослойный паркет	мин.	0,0070	10	0,070
	макс	0,0100	14	0,140
Ламинат	мин.	0,0070	6	0,048
	макс	0,0080	10	0,070
Полы ПВХ	мин.	0,0110	1,5	0,017
	макс	0,0120	3	0,036
Полы из ПВХ повышенной прочности	мин.	0,0040	2	0,008
	макс	0,0100	3,2	0,032
Плитка ПВХ	около	0,0040	6	0,024
Плитка ПВХ клееная	мин.	0,0040	2	0,008
	макс	0,0100	2,5	0,025
Линолеум натуральный	около	0,0060	2	0,012
			3,8	0,023
Ковры (на основе джутовой ткани)	около	0,0160	4	0,064
			8	0,128
Ковры (на основе войлочной ткани)	около	0,0070	6	0,042
			12	0,084
Керамическая плитка	около	0,0012	8	0,010
			12	0,014
Плитка терраццо	около	0,0017	8	0,014
			12	0,020

В таблице указаны значения термического сопротивления наиболее популярных материалов для напольных покрытий (толщиной 1 мм).
