Монтаж коллектора на теплый пол с термоголовкой: Монтаж и настройка коллектора теплого пола

Содержание

Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

1. Циркуляционный насос.
2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …

3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
5. Изогнутая трубка для подключения насоса.
6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
7. Ручной воздухоотводчик.
8. Стакан для датчика тепмпературы термоголовки.
9. Фитинги для подключения петель отопительного трубопровода.
10. Термометр.
11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Схема заполнения контуров:

Последовательность заполнения:

Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
Закрываются термостатические и балансировочные клапана всех контуров.
Открывается балансировочный и термостатический клапана заполняемого контура.
Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

Клапан 2 полностью открытый.
3 полностью открытый.
4 полностью закрытый.
Насос 1 включенный.
Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.

Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

Настройка балансировочных клапанов производится в следующем порядке.

Шестигранным ключем на 5 мм снимается крышка (А).
Клапан закручивается до упора (В).
Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

Гребенка для теплого пола — монтаж и регулировка: tvin270584 — LiveJournal

Распределительная гребенка для теплого пола – это не какая-то отдельная деталь, а целый узел, отвечающий за корректную работу контуров водяного напольного отопления.

В статье мастер сантехник разбирается в устройстве и принципе действия этого узла.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора. Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Базовый комплект распределительного узла включает в себя такие элементы:

Магистрали с теплоносителем, идущие от котла, присоединяются к коллекторам, к ним же подключаются подводки от греющих контуров теплых полов. За расход нагретой воды на каждом контуре отвечают термостатические вентили, настраиваемые вручную либо управляемые автоматически. Величину расхода показывают колбы ротаметров, установленные на подающем коллекторе.

Обратите внимание! Коллекторы изготавливаются из латуни, нержавеющей стали и качественного пластика. С технической стороны разницы между ними нет, а по цене пластик обойдется дешевле металла на 15—20%

Видео

В зависимости от выбранного принципа работы гребенки и способа регулировки температуры теплого водяного пола базовый комплект дополняется необходимыми элементами. Способы регулирования и соответствующие комплекты гребенок в сборе мы рассмотрим далее.

Количественная регулировка теплого пола

Это наиболее простой и дешевый способ организовать автоматическое регулирование температуры напольного покрытия. Заключается в ограничении потока теплоносителя, идущего на каждый контур, с помощью специальных термоголовок типа RTL, устанавливаемых на термостаты коллектора.

В этом случае схема подключения контуров теплого пола и гребенки реализуется без дополнительного циркуляционного насоса.

Обратите внимание! Принцип работы гребенки основан на способности термоголовок RTL ориентироваться на температуру обратного потока теплоносителя, а не окружающего воздуха

На шкале головки устанавливается требуемая температура обратного потока (обычно – 40 °С). При ее достижении термочувствительный элемент нажимает на шток клапана, перекрывающего проходное сечение. Таким образом, количество проходящего через контур теплоносителя снижается и нагрев поверхности пола прекращается. Когда вода в петле остывает ниже 40 °С, термоголовка отпускает шток, позволяя порции горячего теплоносителя прямо от котла попасть в контур.

Чтобы напора центрального циркуляционного насоса хватало на преодоление гидравлического сопротивления греющих контуров, их длина не должна превышать 60 м, это обязательное условие. Иначе поверхность станет прогреваться неравномерно, как и помещение. Сборка такой гребенки для теплого пола не представляет сложности и при необходимости производится своими руками.

Видео

В сюжете – Регулирование температуры контура теплого пола без смесителя

Качественное регулирование теплоносителя

В основу данной методики положен принцип смешивания остывшего теплоносителя, поступающего из системы напольного отопления, с горячей водой от котла. В результате в контуры подается теплоноситель заданной температуры, для чего к базовому комплекту гребенки добавляются следующие элементы, образующие смесительный узел:

Дополнительный циркуляционный насос для теплого пола;

Двух – либо трехходовой клапан, смешивающий горячую и остывшую воду;

Термоголовка с выносным датчиком температуры;

Термостат безопасности, управляющий работой насоса.

Схема подключения гребенки теплого пола с двухходовым клапаном и термоголовкой работает следующим образом:

На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская теплоноситель в систему напольного отопления.

При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на термоголовку, а та нажимает шток двухходового термостатического клапана.

Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.

После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.

Задача накладного термостата безопасности – остановить работу напольного отопления в аварийной ситуации, когда в контуры попадает вода с температурой более 55 °С. Термостат отключает циркуляционный насос и блок управления сервоприводами (при наличии).

Показанный на схеме перепускной клапан служит для запуска теплоносителя по кругу через байпас, когда вследствие автоматического регулирования все греющие контуры вдруг закрылись и насосу некуда качать воду.

Регулирование с трехходовым клапаном

Более плавную и точную регулировку температуры теплоносителя дает смесительный узел с трехходовым клапаном. Тогда распределительная гребенка работает немного иначе, поскольку смешивание происходит внутри элемента, а не в подающем коллекторе. Алгоритм работы такой же, как и в предыдущем случае, только регулирование происходит непрерывно и более точно.

Управление смешивающим узлом осуществляется такими способами:

Вручную. Рукоятка на клапане фиксируется в 1 положении и потоки постоянно смешиваются в неизменных пропорциях. Это примитивный и непродуктивный способ, потому что расход тепла напольным отоплением – величина переменная.

Автоматически от термоголовки с выносным температурным датчиком. Используется смесительный термоклапан с нажимным штоком. При снижении температуры в обратном коллекторе термоголовка отпускает шток клапана и происходит подмешивание горячего теплоносителя, идущего от котла (показано на схеме выше).

Представленный способ – наиболее дорогой по стоимости комплектующих, монтажа и настройки, зато и самый эффективный.

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них расход воды в каждом контуре настраивается вентилями на подающем коллекторе вручную по показаниям ротаметров. Но вентилями можно управлять и автоматически, если поставить на них сервоприводы.Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким же образом контроллер может управлять не только напольным отоплением, но и радиаторной системой.

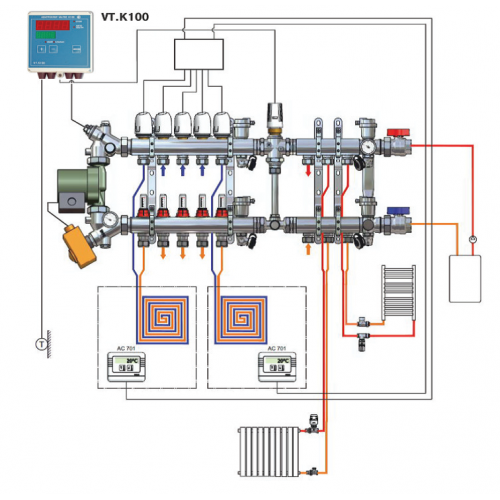

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

Реагировать на изменения погодных условий на улице;

Заранее прогревать необходимые помещения к заданному времени;

Отключать обогрев теплыми полами в неиспользуемых комнатах;

Управляться на расстоянии через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Инструкция по сборке и монтажу

Самостоятельная сборка распределительной гребёнки вполне возможна, так как все изделия заводского изготовления всегда полностью комплектны и сопровождаются интуитивно понятной инструкцией.

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

Металлическим шкафом;

Термометром;

Сливным краном с пробкой;

Автоматическим воздухоотводчиком для каждой ветки;

Арматурой;

Термостатическими вентилями;

Расходомерами.

Контроль температурного режима выполняют термостатические вентиляторы, настройка которых может быть ручной или полностью автоматической. Второй вариант более удобный и практичный, что сказывается на общей стоимости оборудования.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

Полностью статья выложена на источнике… https://santekhnik-moskva.blogspot.com/2019/11/Grebenka-dlya-teplogo-pola.html

Производство систем водяного теплого пола Овентроп

Управление водяным теплым полом

Задача водяного теплого пола – поддерживать комфортные условия для человека, поэтому система теплых полов предусматривает возможность управлять ее мощностью. Решения Oventrop позволяют реализовать разные типы управления водяным теплым полом, различающиеся и ценой, и функциями.

Теплые полы, которые не несут существенной нагрузки по отоплению и служат в основном для поддержания приятной и безопасной для здоровья температуры пола, обычно не требуют сложного управления и регулируются по температуре теплоносителя. В этом случае достаточно механического термостатического узла на выходе из контура, который будет реагировать на колебания температуры воды и изменять расход.

Если водяной теплый пол служит основным источником тепла для отопления помещения (в комбинации с радиаторами или без них), потребуется управление по температуре воздуха. Для этого в помещении размещают регулятор (термостат), оснащенный датчиком температуры. Его крепят там, где на него не будут влиять солнечные лучи, тепло от техники или отопительных приборов (чтобы регулятор получал реальные, а не искаженные данные о климате). На отводы гребенки теплого пола, в свою очередь, устанавливают термоэлектроприводы и подключают их к клеммной колодке или преобразователю сигнала (для радиотермостатов), расположенным над гребенками в шкафу. Через них регулятор передает команды термоэлектроприводам об открытии или закрытии клапанов на отводах и, таким образом, повышает или понижает мощность водяного теплого пола.

Oventrop предлагает несколько вариантов терморегуляторов для водяного теплого пола. В самых простых базовых моделях температура задается поворотом ручки на корпусе. Есть и регуляторы, которые позволяют управлять работой теплого пола по заданной пользователем временной программе. Можно купить эти регуляторы для водяного теплого пола в проводном исполнении (с подключением к клеммной колодке посредством кабеля) или в беспроводном (регулятор передает команды по радиоканалу). Цена беспроводных регуляторов температуры для водяного теплого пола выше, чем проводных, но зато эти модели легче и быстрее монтировать – не нужно прокладывать провода. Их можно устанавливать в помещениях с уже отделанными стенами – например, при модернизации системы отопления в доме старой постройки. Удобны они и для деревянных частных домов.

Еще большие возможности в управлении дает контроллер Oventrop R-Tronic. В сочетании с преобразователем сигнала R-Con этот беспроводной контроллер способен управлять и теплым полом, и установленными в помещении радиаторами (для этого на термостатические клапаны радиаторов устанавливают беспроводные термоэлектроприводы). R-Tronic позволяет программировать режимы работы теплого пола в разное время дня (до 4 периодов в сутки), выбирать особые температурные режимы («быстрый нагрев», «отпуск», «вечеринка»). Oventrop предлагает три исполнения R-Tronic: модель R-Tronic RTB предназначена только для управления температурой воздуха в помещении, R-Tronic RTF B сверх того измеряет и показывает уровень влажности, а R-Tronic RTFC K, помимо контроля температуры и измерения влажности, еще и информирует о концентрации углекислого газа в воздухе. R-Tronic RTB и RTF B питаются от батарей и могут одновременно управлять тремя устройствами – например, одним преобразователем сигнала для теплого пола и двумя термоэлектроприводами на радиаторах. Их также можно подключить к электросети, тогда возможности контроллеров расширятся до управления восемью устройствами.

У Oventrop есть и решение для организации погодозависимого управления системой теплого пола – контроллер Regtronic RH-B. Его подключают к электроприводу смесительного узла насосной группы или блока. Контроллер, ориентируясь на данные датчика наружной температуры, управляет смешиванием воды и корректирует температуру подачи в соответствии с изменениями погоды.

Водяной теплый пол в малых помещениях

А что, если помещение действительно невелико (до 20 м²) и его можно отапливать одним контуром, а в гребенке нет необходимости? Для таких случаев у Oventrop есть специальные решения. Монтажные наборы Unibox позволяют легко организовать одноконтурный теплый пол в помещении без гребенок и электронных контроллеров. Unibox – компактный термостатический узел, заключенный в монтажный. Клапан, управляемый термоголовкой, изменяет расход воды через узел и таким образом снижает или повышает мощность теплого пола. Устанавливают Unibox в конце греющего контура. У Unibox несколько вариантов исполнения: одни модели регулируют температуру обратного потока, другие – температуру воздуха в помещении, третьи способны регулировать температуру и воздуха, и обратного потока. Есть и модели с выносными термоголовками (они соединены с узлами капиллярными трубками), а также с электронными термостатами (подключены к исполнительным сервоприводам на клапанах с помощью кабелей). Unibox оптимально подходят для организации водяных теплых полов в санузлах, небольших спальнях и гостевых комнатах, других помещениях малого метража.

Еще одно решение Oventrop – Multiblock T-RTL – разработано специально для санузлов, где оно объединяет в себе функции Unibox RTL и Multiblock T (этот узел используется для подключения полотенцесушителей). Гибридная модель Multiblock T-RTL позволяет подключить к радиаторному контуру отопления сразу и полотенцесушитель, и водяной теплый пол, используя один компактный узел. К узлу подводят горячую воду, часть ее поступает в полотенцесушитель, другая часть – в контур теплого пола. Остывшая вода из теплого пола поступает обратно в Multiblock T-RTL через установленный на выходе из контура термостатический клапан. Мощность теплого пола регулируется по температуре обратного потока. Теплоотдачей полотенцесушителя управляет смонтированный на Multiblock T-RTL термостатический клапан с термоголовкой, реагирующей на изменения температуры воздуха.

Таким образом, в линейке продуктов Oventrop можно найти все необходимые компоненты для системы теплого пола – материалы для создания «слоеного пирога» и греющих контуров, оборудование для обеспечения циркуляции и распределения теплоносителя в системе, автоматику для управления теплым полом и многое другое.

Принцип работы коллектора водяного теплого пола / Советы по выбору / Винтерм

Рассматривая работу коллектора тёплого пола стоит сперва рассмотреть работу низкотемпературной системы отопления и работы системы совмещающей напольное с радиаторным отопление. Итак, отопление системой тёплый пол предполагает низкую температуру в контуре, максимум 55 градусов, обычно порядка 35-45 градусов. Далеко не любой котёл может поддерживать такую температуру по умолчанию. Современные конденсационные газовые котлы, системы с тепловыми насосами и современные электрические котлы нового поколения способны обеспечивать такие температуры в качестве “штатного” режима работы системы. Однако, возникает несколько нюансов:

Это само по себе дорогое оборудование и его использование не отменяет необходимости установки коллекторов, т.к. в любом случае будет несколько контуров отопления.
Если используются и радиаторы, и тёплый пол, требуется установка более дорогих радиаторов, рассчитанных под низкотемпературную систему отопления.
Пункт 2 не отменяет необходимости развязки контуров и распределения теплоносителя согласно потребностей контуров.

Итак, определившись с назначением и необходимостью использования перейдём к внутреннему устройству оборудования, без которого монтаж теплого пола был бы проблематичен.

Устройство коллектора теплого пола

Коллекторный узел или гребёнка – в основе он представляет из себя две трубы с подключениями для контуров системы отопления. Первая труба – подающая, к ней подводится вода от котла и вводы отопительных контуров. Вторая труба служит для подключения обратного контура.

Поскольку функциональность узла зависит от в нём так же могут быть следующие элементы:

Воздухоотводчик – нужен для выпуска воздуха из системы, помогает избежать завоздушивания и связанных с этим проблем.
Циркуляционный насос – нужен если масштаб системы не позволяет поддерживать нужное давление с помощью одного насоса или отдельный контур требует собственного насоса.
Узел подмеса – узел с клапаном, сервоприводом и термодатчом для автоматизации регулирования поддержания нужной температуры в контуре.
Расходомеры – нужны для контроля расхода теплоносителя по каждому отдельному контуру.

Более подробно о вариантах комплектации можно прочитать в нашей статье “Какой коллектор для тёплого пола лучше”. Поскольку функциональные возможности могут наращиваться от базовой конструкции, то просто приведём в пример стандартный набор для распределительного узла включающего в себя гребёнку – термостатические вентили, ротаметры, шаровые краны, воздухоотводчики, термометры и шкаф в котором всё это будет смонтировано.

Устройство коллектора теплого пола – схема

Байпас
“Подача”
“Обратка”
Циркуляционный насос
Термоголовка
Выносной датчик
Расходомеры
Клапаны
Кран слива и заполнения
Воздухоотводчик

Принцип работы гребенки теплого пола

Схема работы с двухходовым клапаном

Данная схема основана на использовании смесительного 2 ходового клапана и циркуляционного насоса для контура напольного отопления.

Дополнительное оборудования для смесительного узла:

Циркуляционный насос для теплого пола и термостат безопасности;
2 ходовой смесительный клапан;
Термоголовка с датчиком температуры;

Этапы работы системы:

Горячая вода подаётся от котла в контур теплого пола до достижения заданной температуры. Смесительный клапан открыт.
При достижении установленной температуры клапан перекрывает поступление горячей воды в контур.
Циркуляция в контуре поддерживается собственным насосом.
При остывании воды ниже заданной температуры смесительный клапан открывается и происходит подмес горячей воды в контур.

Схема работы с трёхходовым клапаном

В отличии от схемы в двухходовым клапаном, смешивание воды происходит внутри трёхходового клапана, а не коллектора. При этом алгоритм работы повторяет приведённый выше, только за той разницей, что само регулирование происходит непрерывно, а не ступенчато. Лучшего результата при этом можно добиться, если используется автоматическая термоголовка. В противном случае сама пропорция подмеса будет оставаться неизменной и настраивается она вентилями и ротаметрами.

Регулировка теплого пола без расходомеров

Ранее мы рассматривали качественное регулирование, когда температура поддерживалась за счёт подачи и перекрытия горячей воды от котла в контур напольного отопления, без изменения пропорции подмеса. Теперь приведём пример количественного регулирования, когда меняется и объём подмешиваемого теплоносителя.

Итак, рассмотрим типовой случай применения – обычный газовый котёл, система отопления с температурой 60 градусов и выше.

Автоматическое регулирование. Для регулирования понадобится узел со смесительным клапаном, который будет подмешивать нужный объём к остывающей воде горячую из подающего контура. Термодатчик и сервопривода, а так же блок управления, что будет отвечать за их работу в автоматическом режиме.
Ручное регулирование. Так-же можно реализовать это с помощью кранов – вручную, контролируя интенсивность подачи для каждого контура. Однако, это примитивный способ требующий ручного регулирования, что крайне непрактично постоянно делать самому.

Итоги

Достаточно большая вариативность комплектации смесительных узлов создаёт огромное поле для выбора. От самых простых вариантов с ручным регулированием до автоматизированных систем, управляемых контроллерами с погодозависимым управлением, а также интеграцией с системами в доме. Разобрать все варианты в одной статье просто невозможно. Лучший вариант понять что вам нужно от системы и сколько она будет стоит – связаться с нашими инженерами. Они проконсультируют вас по техническим вопросам, помогут выбрать оптимальный вариант и смогут рассчитать для вас стоимость готовой системы. Обращайтесь по телефону (067) 226-7404 с понедельника по пятницу (09:00 – 19:00) и субботу (10:00-14:00). Или отправляйте проект вашего дома на e-mail [email protected].

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:

А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!

Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.

Основа знаний про теплый пол

Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.

Монтаж водяного теплого пола Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя. Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.

Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может. Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.

Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере – терморегулятор Mycond ORB FAN.
Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.
Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.

Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.

Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.

Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку

В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля.

Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.

Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.

2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!

3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола. В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.

Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.

Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.

Итоги

Итак, как же правильно укладывать теплый пол. Для создания эффективного и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:

1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;

2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;

3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;

4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.

Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.

Статьи на подобную тему:

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Отопительная система «тёплые полы» невероятно популярна и обеспечивает эффективный прогрев воздуха в помещениях снизу, что обусловлено наличием нагревательных элементов под настилом. Гребёнка для тёплого пола представляет собой единый узел, который выполняет управление одним отдельным или сразу несколькими замкнутыми контурами отопления.

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

1 — двухходовой питающий клапан;
2 — циркуляционное насосное оборудование;
3 — температурный датчик;
4 — балансировочного типа клапанное устройство;
5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

Для управления системами теплого пола применяются специальные терморегуляторы. О том, что это такое и как выбрать термостат для своих нужд, расскажем в статье: https://pol-master.com/tepliy-pol/termoregulyator-dlya-teplogo-pola.html.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной.

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

При выборе прибора нужно обязательно помнить, что стандартное давление обычно составляет примерно полторы или две атмосферы, но при использовании воздуха в процессе опрессовки такие показатели должны быть в диапазоне 4–5 атм.

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Довольно высокая стоимость автоматизированного узла на практике, как правило, очень быстро окупается, что обусловлено экономичным расходом теплового носителя в процессе эксплуатации.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

Наименование	Характеристики	Основные достоинства
Millennium	Коллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».	Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIM	Коллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.	Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop Multidis	Немецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.	Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
Stout	Итальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.	Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
Valtec	Итальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.	На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Немаловажное значение имеет также приобретение специального шкафа, или так называемого монтажного ящика, в который и устанавливается коллектор системы «тёплый пол».

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Инструкция по сборке и монтажу

Можно руководствоваться грамотными схемами монтажа с пошаговыми пояснениями для правильной установки оборудования

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

металлическим шкафом;
термометром;
сливным краном с пробкой;
автоматическим воздухоотводчиком для каждой ветки;
арматурой;
термостатическими вентилями;
расходомерами.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов.
Распаковать коллектор и проверить целостность всех деталей
Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки.
Разложить все детали в последовательности сборки
Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией.
Собрать элементы гребёнки
На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Про различные утеплители и варианты их укладки вы можете прочитать тут: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Монтаж приспособления

Монтаж агрегата включает следующие этапы:

Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности.
В комплекте с другими элементами обязательно должны быть крепёжные кронштейны
Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами.
Закрепитьколлекторную часть на кронштейнах
В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков.
Сделать отверстия и закрепить коллекторы, запорную арматуру и другие элементы
На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

После монтажа осуществляется настройка коллектора в условиях снятого сервопривода и термоголовки

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(t_k – t_o/t_p – t_o) – 1]).
Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.
Необходимо максимально правильно отрегулировать положение балансировочного клапана

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

Подробнее о самостоятельном монтаже водяного теплого пола и разбор различных систем укладки вы узнаете в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

тройником латунным на ½ дюйма — четыре штуки;
шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
силиконовым герметиком;
стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.
Вполне возможно изготовить своими руками конструкцию для любого количества кранов

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.

Оцените статью: Поделитесь с друзьями!

Термоголовка для теплого пола – Строй журнал artikagroup.ru

Виды термоголовок для регулировки теплого пола, их конструкция и варианты установки

Чтобы в отапливаемом помещении постоянно поддерживалась комфортная температура, в схему отопления включают термоголовки. Этот элемент выполняет функцию непрерывного мониторинга температуры теплоносителя в системе и регулирует его поток.

Термоголовка является частью функционального узла в паре с термоклапаном. Термоклапан управляется термостатом, который реагирует на изменения температуры теплоносителя или температуры окружающего воздуха. В схеме подключения он может выполнять отсекающую или смешивающую функцию.

Термоголовка

Термоголовки незаменимы для теплого пола, так как при подключении к нагревательным котлам температура воды на подаче будет слишком высокой для пола.

Устройство и принцип работы термоголовки

Конструктивно термоголовка представляет собой термодинамический механизм, в котором используется способность веществ расширяться при нагревании. В ее корпусе расположена емкость с реагирующим на нагрев веществом, под емкостью установлен толкатель штока клапана. Принцип работы термоголовки такой:

В корпусе термостата расположена емкость (сильфон), заполненная жидким или твердым веществом. Стенки сильфона гофрированные, поэтому он способен растягиваться.
При нагревании вещество внутри сильфона расширяется, и он растягивается, оказывая давление на шток клапана. Система сбалансирована при помощи пружины.
При остывании сильфон возвращается в прежнее состояние и перестает давить на шток.

Схема внутреннего устройства

Термоголовки могут продаваться отдельно, но обычно они идут в комплекте с вентилем.

Важно! Лучше приобретать готовые комплекты, так как не все краны и головки подходят по шагу резьбы и по посадочному месту.

В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками. Выбор подходящего типа полностью зависит от конфигурации системы.

По типу наполняющего сильфон вещества термостатические головки бывают жидкостные, парафиновые и газовые.

Термостатическая головка с внешним датчиком

Жидкостные устройства инерционные, они срабатывают не так быстро, как газовые, так как требуют большего времени на нагрев и остывание. Но они более точные. Газовые приборы работают с высокой амплитудой погрешности, они более чувствительны к внешним температурным помехам (сквознякам). На термостатические головки часто наносятся мнемосхемы, обозначающие температурные зоны. Градуированная шкала для таких устройств неэффективна из-за погрешностей.

По способу управления термоголовки бывают ручные (механические) и электронные. Механические термостатические головки оборудованы поворотной ручкой с радиальной шкалой. Значение одного деления шкалы – 2-5 градусов (в зависимости от модели). Управление осуществляется поворотом ручки головки и выставлением ее на нужное деление. При этом увеличивается расстояние между деталями механизма передачи давления от сильфона на шток.

Электронная термоголовка

В электронных устройствах управление температурными параметрами осуществляется при помощи дисплея, а воздействие на шток может осуществляться электроприводом. Эти устройства дороже, но они позволяют с высокой точностью устанавливать температурный режим или программировать суточные изменения.

По способу контакта термостата с поверхностью трубы термоголовки бывают накладными и с погружным или воздушным датчиком. Контактный термостат нагревается в месте установки. По конструкции термоголовки с выносным температурным датчиком точно такие же, как и накладные, описанные выше, только сильфон термостата соединен капиллярной трубкой с внешним выносным герметично запаянным баллончиком. Он заполнен тем же газом, что и сильфон. Расширение сильфона происходит при нагревании дистанционно удаленного баллончика. В системе теплых полов применяют именно такие приборы.

Управление режимом обогрева пола

Термоголовки являются недорогим и эффективным решением для контроля над температурой теплоносителя в контуре пола. Из котла выходит теплоноситель с постоянной температурой 70-90 градусов. Получить комфортную температуру пола при помощи термостатических головок можно такими способами:

Осуществлять периодическую кратковременную подачу горячего теплоносителя в контур пола. Теплоноситель заполняет контур, и подача прекращается до тех пор, пока он не остынет до установленного предела.
Смонтировать систему, в которой подача теплоносителя будет постоянной, но с подмешиванием к подаче остывшей воды из обратки.

Система с кратковременной подачей монтируется в помещениях с небольшой площадью. Обычно это ванные или участки пола, покрытие керамикой. В систему на подаче подключается двухходовой клапан, оборудованный термоголовкой и выносным датчиком пола. После заполнения контура пол прогревается, датчик срабатывает, и клапан запирает поток теплоносителя. После остывания стяжки происходит очередное открывание клапана и заполнение системы горячей водой. Такая схема является экономичной альтернативой смесительному блоку при монтаже коротких систем подогрева. Таким способом лучше всего подключаться к обратке радиаторного отопления, так как поступление в контур пола практически кипятка не приветствуется из-за риска порчи всей конструкции.

У специалистов есть недоверие к способу порционной подпитки контура горячей водой. Логика работы схемы простая, но на практике не все так гладко. Главный аргумент – неравномерный прогрев трубы. На входе температура будет 80 0 , а на выходе, где сработал датчик, – 30 0 . Понятно, что такой пол не будет равномерно прогреваться. Поэтому тут необходима специальная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно подтверждение, что такая схема не годится для больших помещений.

Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, специально разработаны для тёплого пола. Они устанавливаются на обратную трубу и поддерживают постоянную температуру теплоносителя, независимо от температуры пола. В них есть возможность регулировать верхний порог температуры (обычно не выше 40 0 ). При установке таких моделей необходимо придерживаться общих правил монтажа. Головку РТЛ желательно устанавливать в горизонтальное положение. При этом нельзя устанавливать верхний порог температуры ниже, чем температура окружающего воздуха в помещении. Эта система выполняет точечные «впрыскивания», за счет чего сохраняется определенное постоянство движения теплоносителя, и нет перегрева контура.

Схема подключение с трехходовым клапаном

При втором способе необходимо установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник делается подводка к третьему выходу клапана.

Важно! При этом необходимо правильно подключить клапан, чтобы выход на подачу всегда оставался открытым.

Термоголовка устанавливается на клапан через специальную запирающую буксу. При нагревании датчика шток клапана смещается, при этом внутри корпуса открывается просвет для подмешивания остывшей воды из обратки и сужается просвет подачи. Так в систему будет постоянно поступать теплоноситель установленной температуры. За счет того, что поток воды будет непрерывным, поверхность пола будет прогреваться до комфортных 28 градусов. При этом можно не опасаться, что от слишком высокой температуры теплоносителя могут испортиться трубы или растрескаться стяжка. Без такой схемы не обойтись, если теплый пол подключен к одному смесителю с контуром радиаторов, питающимся от котла.

Кроме того, схема с подмешиванием холодной воды подходит для обогрева больших помещений и будет поддерживать постоянную температуру.

Видео по монтажу электронной термоголовки RTL от контура радиаторов на балконе:

Термоголовки позволяют смонтировать недорогие и небольшие системы теплых полов, при этом можно обойтись без дорогой коллекторной группы.

Термоголовка для теплого пола

Воспользуйтесь фильтрами, что бы сделать ваш поиск более точным и быстрым:

Термоголовка для водяного теплого пола – это механизм, предназначенный для регулировки потока теплоносителя. В ходе регулировки изменяется интенсивность потока, а вместе с ней – температура напольного покрытия. Без данного механизма нельзя организовать автоматическое управление теплым полом, поэтому рассмотрим его подробнее.

Какие виды термоголовок с сервоприводом на коллектор теплого пола бывают?

Из всего многообразия термоголовок для водяного теплого пола можно выделить две категории. В зависимости от того, в каком положении находится механизм при отсутствии напряжения питания, приборы делятся на:

Нормально открытые. В отключенном виде теплоноситель беспрепятственно проходит через клапан.
Нормально закрытые. По умолчанию клапан перекрыт, для его открытия нужно включение привода.

Также в продаже встречаются универсальные термоголовки с сервоприводом. Пользователь может задавать нормальное положение в зависимости от текущих потребностей. Это удобнее, но как правило, дороже.

Как работает механизм?

В центре привода располагается пружинный механизм, который соединен со штоком, перекрывающим просвет коллектора теплого пола. Здесь же находится небольшая емкость с жидкостью. Емкость окружена нихромовым нагревательным элементом. Чем выше напряжение на элементе, тем больше он разогревается. От температуры напрямую зависит степень расширения жидкости, изменение ее объема и приводит к регулировке просвета.

Есть термоголовки с сервоприводом, в которых емкость с жидкостью заменена на термоэлемент пружинного типа или она в виде пластины. Принцип работы аналогичен указанному выше, однако точность и скорость срабатывания в этом случае выше. Положение клапана можно определить по тому, насколько выдвинут подвижный элемент на верхней части термоголовки для теплого пола. Чем больше вылет выдвижного элемента, тем выше температура конструкции.

Управление устройством.

Простые приборы регулируются автономно в зависимости от того, на какую температуру их выставил пользователь. Они отслеживают температуру теплоносителя и подгоняют просвет так, чтобы заданная пользователем и фактическая температуры совпали. Плюсы такого варианта – надежность и простота. Однако точность регулировки не самая высокая, да и нельзя настроить удаленный контроль пола.

Более гибкие и функциональные устройства – электронные термоголовки для коллектора теплого водяного пола. Приводы подключаются к термостату, на котором пользователь настраивает нижний и верхний предел температуры. Есть возможность удаленного управления температурой теплого пола, если термостат подключен к автоматике.

Особенности монтажа термоголовки для теплого пола.

Приводы и термоголовки устанавливаются на распределительный коллектор теплого пола. Они монтируются на место колпачков вентилей. Также можно устанавливать приводы на двухходовые и трехходовые клапаны на смесительном узле. Монтаж осуществляется при отключенной подаче теплоносителя. С этим можно справиться самостоятельно, к тому же в комплекте с термоголовками всегда есть подробное руководство по их установке.

Термоголовка для водяного теплого пола достоинства.

Использование термоголовок с сервоприводом расширяет возможности по управлению отоплением. Надо лишь установить границы комфортной температуры, и забыть о необходимости постоянной регулировки. Также такие устройства могут стать средством предотвращения затопления в случае, если в коллекторе возникнет протечка, так как у пользователя будет возможность дистанционно перекрыть поток горячего теплоносителя к полу.

Способы регулировки температуры теплых полов, RTL-регулировка и другие методы

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Термоголовки и приводы

VT.1000.0

VT.1500.0

VT.3000.0

VT.3011.0

VT.5000.0

VT.5010.0

VT.5011.0

VT.5012.0

VT.ACC10.0

VT.M106.0

VT.M106.R

VT.TE3040.0

VT.TE3040.A

VT.TE3041.0

VT.TE3041.A

VT.TE3042.0

VT.TE3042.A

VT.TE3043.0

VT.TE3043.A

VT.TE3061.0

В ассортименте VALTEC представлены все необходимые элементы для автоматического управления регулирующими клапанами различного назначения.
Для управления радиаторными термостатическими клапанами VALTEC предлагает приводы прямого действия (термостатические головки) со встроенным твердотельным или жидкостным чувствительным элементом. Использование оснащенных ими терморегуляторов позволяет поддерживать заданную температуру в помещении с точностью до 1 ºС.
Управление термостатическим клапаном в составе насосно-смесительных узлов водяного теплого пола осуществляется с помощью термостатической головки VALTEC с погружным или выносным датчиков.
Управлять автоматическими клапанами радиаторов и распределительных коллекторов систем напольного (настенного, потолочного) отопления и охлаждения зданий по сигналам датчика температуры, комнатного термостата или климатического контроллера позволяют электротермические сервоприводы VALTEC. Их действие основано на расширении жидкости (толуола) в сильфоне при протекании тока через встроенный нагревательный элемент. В зависимости от модели, такой привод осуществляет двухпозиционное (открыто – закрыто) или плавное (управляющий аналоговый сигнал – напряжение 0–10 В) управление.
Для управления смесительными и термостатическими клапанами предназначены аксиальные сервоприводы VALTEC. Они осуществляют трехпозиционное импульсное или плавное аналоговое (0–10 В) управление.
Напряжение питания сервоприводов VALTEC – 220 или 24 В.
Термостатические головки и сервоприводы VALTEC предназначены для установки на клапаны с присоединительной резьбой М 30×1,5.

Теплый пол

Теплый пол

Интерес к лучистому теплому полу повысился с появлением внедрение неметаллических НКТ и новый дизайн, применение, и методы контроля. Какой бы метод ни использовался для оптимального мощность пола и комфорт, важно, чтобы тепло было равномерно распределены по
этажу.Расстояние между центрами обычно составляет от 4 до 12 дюймов. катушки. Большое расстояние под плиткой или голый пол может стать причиной неравномерная температура поверхности. Встроенный трубопровод в бетонную плиту. Трубы и трубки из пластмассы, резины, черных и цветных металлов: используется в плитах перекрытия, которые опираются на уклон. Катушки построены в виде спирально-непрерывных трубных бухт или в виде змеевиков коллектора с трубами, расположенными на расстоянии от 6 до 18 дюймов.по центрам. Катушки обычно устанавливаются с крышкой от 1,5 до 4 дюймов над ними. Утеплитель рекомендуется уменьшить по периметру и спине убытки. На рисунке 20 показано применение бухт труб в плитах. отдыхает на комплектации. Катушки должны быть полностью заделаны и не должны опираться на интерфейс. Любые опоры, используемые для позиционирования нагревательные змеевики должны быть неабсорбирующими и неорганическими.Армирование сталь, угловое железо, куски трубы или камня, или бетонные насыпи может быть использован. Запрещено дерево, кирпич, бетонный блок или аналогичные материалы. должен поддерживать катушки. Слой гидроизоляции желательно защитить изоляцию и трубопроводы.

Где рулоны закладываются в несущие несущие плиты перекрытия выше уровня, строительные нормы и правила могут повлиять на их положение.Иначе, трубопровод змеевика устанавливается, как описано для плит, опирающихся на оценка.

Период прогрева и запуска бетонных панелей аналогичен к указанным для гипсовых панелей.

Встроенные системы могут выйти из строя когда-нибудь в течение своей жизни. Адекватный клапаны и надлежащим образом маркированные чертежи помогут изолировать точку отказа
.

Водяной теплый пол можно установить в любом новом или существующем строительство.Жилой, коммерческий, общественный или сельскохозяйственный. Это можно устанавливать в бетонные или подвесные деревянные полы.

Хотя горячую воду можно использовать практически с любым типом отопления. система, включая принудительный воздух и плинтус, мы хотим поговорить конкретно по поводу лучистого теплого пола. Планируете ли вы новое строительство или хотите повысить комфорт и сократить расходы, обновив отопление система в вашем существующем доме, офисе, церкви или любом другом объекте, следует учитывать преимущества установки теплого пола система обогрева.В этой системе отопления тепло излучается от весь этаж.

Преимущества теплого пола

Отсутствие холодных пятен:
Тепло излучается от всего пола. Получается теплый и ровный теплый пол без горячих или холодных точек.
Тихо и невидимо:
Теплый пол – это невидимая система обогрева. Ты не можешь смотри, ты даже не слышишь. Нет ни вентилятора, ни воздуховодов в пол и никаких радиаторов вдоль стены.
Очиститель:
Без радиаторов или воздуховодов, собирающих и задерживающих пыль, вы нужно меньше чистить, и не будет никаких микробов, аллергенов или дует пыль.
Здоровее:
Теплый пол не сушит воздух, как принудительный воздух. системы, и при открытии дверей в зима. Вы даже можете открывать окна для проветривания без особых усилий. потери тепла. У аллергиков меньше проблем с полом высокая температура.
Повышенный комфорт
Температура тела человека самая высокая в области головы и кровообращения. беднее всего в ногах. Посмотрите на идеальную кривую нагрева для Человеческое тело

	Человеческому телу комфортнее всего температура 75 градусов по Фаренгейту у наших ног и температура 65 градусов по Фаренгейту в нашей голове. С этой температурной кривой наши ступни и тело теплые, а голова слегка кулер.Мы чувствуем тепло, комфорт и бдительность. Теперь взгляните на кривую “Лучистого теплого пола” -. Сияющий теплый пол – единственная система отопления, которая дает вам кривая комнатной температуры, соответствующая идеальному отоплению Кривая для человеческого тела. Тепло на полу и прохладнее на наша голова. Диаграмма показывает кривую комнатной температуры, которую вы получить с принудительным воздушным отоплением.Это полная противоположность что требует человеческое тело. С принудительным воздухом мы можем иметь холодные ноги, неприятно прохладное тело и мы чувствуем усталость потому что в верхней половине комнаты слишком жарко.
Недостатки Длительный период нагрева Требуется капитальный ремонт существующих зданий Длительный период охлаждения Не может быстро реагировать на быстрые изменения температуры Выбор отделки пола требует тщательного рассмотрения Изменение отделки пола может повлиять на производительность Так называемые «мокрые» установки прокладывают кабели. или труб в твердом полу и являются самой старой формой современные системы теплого пола.Трубку или кабель можно встроен в толстую бетонную фундаментную плиту (обычно используется в “плиточных” домах-ранчо, не имеющих подвала) или в тонком слое бетона, гипса или другого материала установлен поверх чернового пола. Если используется бетон и новый пол не на твердой земле, дополнительная опора для пола может понадобиться из-за добавленного веса. Вам следует проконсультируйтесь с профессиональным инженером для определения пола грузоподъемность. Системы толстых бетонных плит обладают высокой теплоемкостью. и идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность. Обратной стороной толстые плиты – это их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные неудачи, трудны, если не возможно. Большинство экспертов рекомендуют поддерживать постоянный температура в домах с этими системами отопления. Благодаря последним инновациям в технологии полов, так называемые «сухие» полы, в котором кабели или трубки проходят в воздушном пространстве под пол, набирают популярность, в основном потому, что сухой пол строить быстрее и дешевле. Но потому что сухие полы предполагают обогрев воздушного пространства, лучистое отопление система должна работать при более высокой температуре. Напольные покрытия Керамическая плитка – наиболее распространенное и эффективное напольное покрытие. для водяного теплого пола, так как хорошо проводит тепло от пол и добавляет теплоаккумулятор из-за его высокой температуры емкость. Обычные напольные покрытия, такие как винил и линолеум листовые изделия, ковровые покрытия или дерево также могут быть использованы, но любые покрытие, помогающее изолировать пол от помещения снизит эффективность системы. Если вы хотите ковровое покрытие, используйте тонкий ковер с плотной набивкой. и установите как можно меньше коврового покрытия. Если некоторые комнаты, но не все, будут иметь напольное покрытие, тогда эти комнаты должен иметь отдельный контур трубопровода для нагрева системы эти пространства более эффективно. Это потому, что вода протекание под крытым полом должно быть горячее, чтобы компенсировать напольное покрытие.Деревянный пол должен быть ламинированным паркетом вместо цельного дерева. Это снижает возможность усадки и растрескивания древесины от сушащие эффекты тепла.
Сухая система лучистого пола
Электрические теплые полы
Управление подогревом пола Системы

KAN-therm: FAQ

Как я могу обеспечить монтаж полиэтиленовой трубы?

Избегайте прямого нагрева трубопроводов источником тепла:

между источником тепла и пластиковой установкой проложить отрезок металлической трубы: длина 0,6 м для расчетной температуры ниже 60ºC,
между источником тепла и пластиковой установкой проложить отрезок металлической трубы: длина 1,5 м для расчетной температуры 95ºC,
Допускается косвенное подключение проточных нагревателей / с использованием гибких шлангов /.

Источник тепла должен иметь защиту от повышения температуры выше:

95ºC для труб PE-RT / Al / PE-HD,
90ºC для труб PE-RT и PE-Xc.

В любом случае установку следует предохранять от замерзания.

Как мы проводим испытание на герметичность пластиковых труб?

Испытание на герметичность проводится при давлении, в 1,5 раза превышающем рабочее давление (давление не может быть больше допустимого давления самой слабой части установки) на непокрытых трубопроводах (не бетонированных):

производят испытательное давление трижды с интервалом 10 минут,
после последнего давление не должно упасть более чем на 0,6 Бар в течение 30 минут,
через следующие 2 часа давление не должно снизиться более чем на 0,2 бар от значения через 30 минут,
проверить герметичность соединений визуально.

Можно ли использовать систему KAN-therm Steel для отопительных установок с угольным котлом?

Нет, потому что это открытая система.

Является ли установка теплого пола экономичным решением?

Когда люди остаются в комнате с подогревом пола при температуре 18-19ºC, они получают такой же теплый комфорт, как и при температуре 20ºC с лучистым отоплением. Такое явление позволяет снизить температуру на 1-2ºC в помещении с подогревом пола по сравнению с традиционной системой отопления.Экономим 10-12% энергии.

Подходит ли пол с подогревом для аллергиков?

Большая часть тепла в полах с подогревом излучается через пол, поэтому у нас нет пылеобразования (как и солнечные лучи – они нагреваются без воздушных завихрений).
Благодаря этому система теплых полов оптимальна для пациентов, страдающих аллергией и страдающих заболеваниями сердца и системы кровообращения.

Могу ли я применить систему KAN-therm Steel для установки отопления с рабочей температурой T = 130ºC?

Да, при условии, что вы будете использовать витон с нулевым кольцом.

Можно ли использовать систему KAN-therm Inox для систем холодного и горячего водоснабжения?

Да, система KAN-therm Inox подходит для систем питьевого водоснабжения.

Полы с подогревом.

Почему мы применяем систему теплых полов?

Система «теплый пол» дает множество преимуществ.
Прежде всего, это дает оптимальное термическое разложение в помещении. Тепло излучается через пол, согревая людей с ног до головы, обеспечивая больший комфорт.Ощущение тепла для нас очень важно, особенно в комнатах (до 1,8 м), где мы проводим больше всего времени.
Правильно спроектированная и смонтированная система теплых полов может принести нам реальную финансовую прибыль – экономию энергии (от 10 до 12%).
По сравнению с конвекционным отоплением большая часть тепла в системе теплого пола излучается через пол, поэтому пылеобразование отсутствует.
Применение теплых полов позволяет свободно обустроить пространство, ведь мы можем отказаться от традиционных радиаторов.Полы с подогревом адаптированы к работе с современными и экономичными источниками тепла: тепловыми насосами, конденсационными котлами, солнечными коллекторами (низкие рабочие температуры).

Сколько стоит система теплых полов?

Стоимость выполнения теплого пола зависит от многих факторов: площади обогрева, степени теплоизоляции здания, необходимой теплопроизводительности, монтажных принадлежностей и автоматического управления. Предлагаем удобный веб-калькулятор KAN QUICK Floor (бесплатно) для быстрого выбора и расчета стоимости теплого пола: www.kan.com.pl.

Подходит ли теплый пол для всех комнат?

Система “теплый пол” идеальна для: гостиной, ванной комнаты и кухни. Нагревательные контуры можно использовать вне здания: под лестницами, террасами и проездами. Зимой эти районы остаются незамерзающими. Что касается спальни, мы помним, что большинству людей нравится спать при более низких температурах. Мы рекомендуем пол с подогревом плюс дополнительный радиатор, чтобы очень быстро снизить температуру.

Можно ли установить теплый пол в существующем доме?

Можно. В зависимости от ситуации и конструкции пола в системе теплых полов TBS можно использовать так называемое сухое строительство. Основными элементами системы KAN-therm TBS являются специальные пенополистирольные панели и металлические профили. Металлические профили (с многослойными трубами) вдавливаются во вспененный полистирол.

Что означает, что теплый пол – это низкотемпературное отопление?

Напольное отопление может обеспечиваться теплоносителем с максимальной температурой 55ºC.Если мы используем одновременно полы с подогревом и лучистое отопление, мы должны снизить температуру теплоносителя (например, с 70 ° C до 50 ° C). В случае, если мы проектируем пол с подогревом на нескольких этажах или это основной источник тепла в здании, следует применить центральную смесительную систему (как KANBlock) и вывести из котельной другой низкотемпературный контур. Если теплый пол рассчитан на одноэтажное здание, следует применять местную систему смешения, то есть коллектор с системой смешения серии 73A (с датчиком температуры для термостатического клапана) или 77A (с расходомерами).

Можно ли использовать мозаику или паркет для полов с подогревом?

Мозаика и паркет значительно снижают тепловую эффективность теплых полов. Они должны иметь соответствующий уровень влажности (7-8%) и сертификат, разрешающий их использование в системе теплого пола. Термическое сопротивление слоев над трубой не может превышать 0,15 Вт / м2К. Принимая во внимание это значение, теоретически можно использовать паркет и напольные покрытия, но эти продукты должны иметь разрешение производителя.

Можно ли заливать доску пола, если в трубах давление ниже 3 бар?

Запрещается заливать систему теплого пола, если трубы не заполнены средой с давлением 3 бара. Мы должны действовать согласно «Руководству проектировщика и исполнителя систем KAN-therm», несмотря на то, что плохо заполненная установка может работать корректно.

Для чего используется программа Quick Floor?

Quick Floor – Веб-калькулятор для быстрого выбора и расчета стоимости теплого пола.
Quick Floor доступен в двух версиях:

Базовая (базовая версия),
Extended (расширенная версия).

Светлый пол | Жизнь архитектора

В настоящее время я работаю над тремя проектами, в которых в некоторых комнатах есть теплые полы. Это может показаться не таким уж необычным, но я живу в Техасе, и мы переживаем одно из самых жарких летних периодов за всю историю наблюдений – и все же люди просят светлые полы… потому что светлые полы прекрасны.Я все еще задаюсь вопросом, положу ли я их в свой дом … Я не босоногий человек внутри, не знаю почему, но я люблю носить тапочки. Моя жена, с другой стороны, ненавидит что-либо на ногах и постоянно ходит босиком. Я знаю, что она хотела бы иметь хорошие теплые полы в холодные месяцы, чтобы она могла отказаться от носков или тапочек – своего рода большое дело, поскольку в нашем доме бетонные полы.

Поскольку я склонен «многословен», я подумал, что могу попросить какого-нибудь G-Man из Министерства энергетики описать различные типы лучистого теплого пола – это будет не так интересно, но вы будете твердо понимать с чем вам предстоит работать.

Теплые полы с воздушным обогревом

Поскольку воздух не может удерживать большое количество тепла, теплые полы не экономичны в жилых помещениях, и их редко устанавливают. Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они доступны только в дневное время, когда тепловая нагрузка обычно ниже. Из-за неэффективности попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы, преимущества использования солнечного тепла в течение дня перевешиваются недостатками использования традиционной системы в ночное время.

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, которые монтируются на черный пол под напольным покрытием, например плиткой. Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.

Гидравлические теплые полы

Гидравлические (жидкостные) системы – самые популярные и экономичные системы лучистого отопления для климата с преобладанием отопления. Системы водяного отопления перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах температура в каждой комнате регулируется путем регулирования потока горячей воды через каждый контур труб.

Из этих трех систем мы используем только электрические излучающие системы.Я не могу себе представить, как использовать устройства с воздушным обогревом – похоже, что Деннис Хоппер придумал бы что-то дико неэффективное. Министерство энергетики сообщает мне, что гидравлические системы очень энергоэффективны, но мы не используем котлы в Далласе, и я думаю, что Министерство энергетики полон чепухи. Поскольку мы ищем только «точечное отопление» (обогрев только ванной комнаты или кухни) вместо «единственного источника отопления» (обогрев всего вашего дома), мы находимся в ситуации включения и выключения… и затрат на эксплуатацию Эти небольшие участки всего несколько часов (максимум) в день намного более рентабельны.

Также существует разница в стоимости продукта и установки; в обычной ванной комнате мы можем потратить 800 долларов на электрическую систему, тогда как гидронная система такого же размера может стоить 4000 долларов. Несмотря на то, что мне говорит G-Man Bill, системы электрического лучистого отопления – единственный тип, который мы когда-либо использовали. Мы указываем несколько различных брендов – Nuheat, Infloor, Suntouch и т. Д., И все они являются хорошими продуктами, хотя я не большой поклонник использования матовых систем. Что касается степени сложности различных типов установки, я подозреваю, что у подрядчиков тоже есть свои предпочтения.

Это вид сверху на типичную схему расположения электрических проводов (системы такого типа предлагают Nuheat и Infloor). Существует ремешок (показан ниже в виде серой полосы), который вы прикрепляете к черновому полу, а затем переплетаете проволоку взад и вперед, чтобы создать зону покрытия. Тепло не будет распространяться более чем на 2 дюйма от провода, так что необходимо учитывать расстояние и общую схему расположения. Преимущество этой системы в том, что вы можете контролировать точные зоны покрытия, а процедура установки не меняется для неровных участков.

Другой вариант системы электрических кабелей и ремней – это предварительная установка электрического провода в сетку мата. Если у вас действительно простой макет, эта система подойдет. Некоторые из наших ванных комнат немного больше (кашель, кашель), и эти коврики бывают только заранее определенной ширины. Например, у меня есть область шириной 7 футов, которую нужно покрыть, а мои коврики вмещают только 6 футов, поэтому решение состоит в том, чтобы увеличить зазоры между ковриками (буууу). Я слишком упрощаю, но вы поняли мою точку зрения.

Еще одна причина, по которой мне не нравится система матов, заключается в том, что на приведенном выше рисунке представлена зона прямо перед душем. Для этой неровной области вы должны отрезать сетку мата, чтобы обнажить нагревательную проволоку, а затем закрепите проволоку на месте с помощью… горячего клея. Что ?! Единственный раз, когда вам следует использовать горячий клей, – это построить архитектурные модели или попытаться прикрепить кусок для волос (я думаю… может быть не так с накладкой для волос).

Обе системы поставляются с датчиком, который вы подключаете к нагревательному проводу во время установки – он называется «Громкий рот» – я почти уверен, что он просто издает звуковой сигнал, а не бесконечно говорит о полупрофессиональной команде бейсбольной лиги. он продолжает играть, и как они не смогли попасть в плей-офф 4-й год подряд, и как его средний уровень – дерьмо, но это не его вина, потому что тренер заставляет его отбивать восьмое место в составе и…..

Все, что он делает, это контролирует электрический ток в нагревательном проводе во время установки. Таким образом, если что-то пойдет не так и установщик случайно перережет линию, вы сразу узнаете об этом, и они будут знать, где исправить повреждение. Это намного лучшее решение, чем пытаться найти проблему после того, как провода были покрыты отделочным материалом пола.

Итак, вот, настоящий информативный пост, написанный о реальном архитектурном продукте, разве он не был увлекательным и интересным? Да, я знаю, скучные вещи … но мне нужно знать все об этих вещах, потому что клиенты хотят их, и до сих пор каждый, у кого они есть в доме, влюблен в них.Я постараюсь сделать их более интересными в будущем.

Cheers,

Где я буду через 20 лет?

даже лучший материал из Life of an Architect

Мой экологичный гаражный обогреватель: пневматический солнечный тепловой коллектор: 14 шагов (с изображениями)

У меня нет необходимого оборудования, чтобы провести настоящий качественный анализ того, насколько это хорошо коллектор выполняет. Для этого мне понадобится оборудование на пару тысяч долларов, включая пиранометр, анемометр, несколько цифровых термометров, регистратор данных и соответствующее программное обеспечение.2 и КПД 50%, коллектор размером с мой будет производить 3345 Вт тепловой энергии. Там, где я живу, для производства такого количества тепла потребуется фотоэлектрическая система стоимостью 23 411 долларов (включая налоги и установку). Там, где я живу, фотоэлектрические установки должны выполняться лицензированными электриками, так что это увеличивает стоимость. Мой солнечный тепловой коллектор стоил бы мне меньше 550 долларов, если бы он был построен как пассивный термосифонный блок. Его можно было бы построить почти бесплатно, если бы я хотел добыть использованное дерево, стекло и металлолом.

Вместо этого мне придется полагаться на качественный анализ производительности. Прежде всего, этот коллектор построен типичным образом и имеет конструкцию, которая обычно считается хорошей производительностью теми людьми, которые действительно используют сложное измерительное оборудование для оценки своих коллекторов.

Кроме того, мой коллектор работает не так хорошо, как должен, потому что большую часть зимы он частично находится в тени теплицы. Во время создания этого коллектора у меня были планы перестроить теплицу в более эффективную конструкцию, которая снизила бы общую высоту до точки, при которой она больше не влияла бы на коллектор.На сегодняшний день этого не было сделано.

Тем не менее, производительностью этого коллектора я все равно доволен. В солнечный день он способен создавать и поддерживать температуру воздуха в помещении, подходящую для комфортной работы в моем гараже. В зависимости от интенсивности солнца и других условий к концу дня температура поднимется до 12-17 ° C. Это может показаться не таким уж большим, но имейте в виду, что начальная температура в гараже зимним утром обычно составляет от -10 до -15 ° C, и там также есть много тепловой массы, чтобы нагреться.Кроме того, гараж не очень хорошо изолирован и не герметичен.

Большинство людей не впечатлены, когда они кладут руку на выпускное отверстие коллектора, чтобы почувствовать, как выходит прохладный воздух с температурой 10 ° C. Они не понимают, что воздух поступает в коллектор при -15С и фактически нагревается на 25 градусов. Как только температура в помещении достигнет 10 ° C, на выходе из коллектора будет 35 ° C и так далее.

Если бы этот коллектор использовался в хорошо изолированном помещении, в котором уже находился воздух комнатной температуры, то хорошие характеристики коллектора были бы более очевидными, хотя и не более впечатляющими.

У этого коллекционера есть эмоциональная выгода. Зимним утром в выходные дни я обычно нахожусь в мастерской до рассвета, отмерзая задницу. Слышать, как просыпается утром коллекционер, действительно поднимает душу. Вскоре после восхода солнца вы можете услышать скрип и потрескивание алюминиевого поглотителя, когда он начинает нагреваться. Внезапно вы можете услышать, как щелкает выключатель, затем срабатывает реле и оживают вентиляторы. Температура воздуха на первых пятнадцати градусах поднимается довольно быстро, и тогда работать становится комфортнее.Каждое утро, подобное этому, – это момент гордости, когда вы наслаждаетесь тем, что собираете сложную систему компонентов, которые работают вместе в гармонии для выполнения задачи. Целое определенно больше, чем сумма его частей.

Большое спасибо за чтение, и если вы решите взяться за такой проект, пожалуйста, не стесняйтесь обращаться ко мне, если вам понадобится помощь. Ваше здоровье.

Фото: 10MPG

www.10mpg.com

404

Топливо
Биомасса
Уголь
Электрический
Газ
Масло
Пеллет
Древесина

Стиль
Традиционный
Современный

Материал
Чугун
Сталь
Мыльный камень

Цвет
Чернить
Серый
белый
красный
коричневый
Мыльный камень
Золото
Никель
Зеленый
Синий

Материал варочной панели
Сталь
Эмаль
Нержавеющая сталь
Стакан
Чугун

Опции водяного отопления
Гидравлическая плита
Бытовая горячая вода
Резервуар для воды

Ориентация дымохода
Верхнее вентиляционное отверстие
Заднее отверстие

Характеристики
Катлайтик
Наружный воздух
Одобрено передвижной дом
Духовка с подогревом

Вентиляция (газовые плиты)
Вентиляция бесплатно
Прямая вентиляция

Дизайн
Высокая эффективность
Декоративные

Область обзора
Односторонняя
Смотреть сквозь
Полуостров
Угол
Остров

Стиль интерьера
Традиционный кирпич
Кирпич в елочку
Светоотражающие панели – черные

% PDF-1.7 % 2448 0 объект > эндобдж xref 2448 74 0000000016 00000 н. 0000003782 00000 н. 0000004022 00000 н. 0000004059 00000 н. 0000004698 00000 н. 0000004727 00000 н. 0000004883 00000 н. 0000005249 00000 н. 0000005931 00000 н. 0000005970 00000 н. 0000006021 00000 н. 0000006072 00000 н. 0000006187 00000 п. 0000006300 00000 н. 0000006400 00000 н. 0000007058 00000 н. 0000007754 00000 н. 0000007869 00000 н. 0000009972 00000 н. 0000010545 00000 п. 0000010635 00000 п. 0000011202 00000 п. 0000011852 00000 п. 0000012287 00000 п. 0000012685 00000 п. 0000013158 00000 п. 0000015809 00000 п. 0000020004 00000 п. 0000026824 00000 п. 0000032789 00000 п. 0000032861 00000 п. 0000033358 00000 п. 0000034005 00000 п. 0000034029 00000 п. 0000034108 00000 п. 0000040067 00000 п. 0000088798 00000 п. 0000089215 00000 п. 0000089284 00000 п. 0000089402 00000 п. 00000
00000 н. 0000090658 00000 п. 0000090991 00000 п. 0000094452 00000 п. 0000094493 00000 п. 0000094558 00000 п. 0000095370 00000 п. 0000095421 00000 п. 0000095453 00000 п. 0000095530 00000 п. 0000096719 00000 п. 0000097056 00000 п. 0000097125 00000 п. 0000097244 00000 п. 0000097276 00000 н. 0000097353 00000 п. 0000100164 00000 н. 0000100500 00000 н. 0000100569 00000 н. 0000100689 00000 н. 0000101878 00000 н. 0000140825 00000 н. 0000141342 00000 н. 0000162395 00000 н. 0000181914 00000 н. 0000237976 00000 н. 0000239588 00000 н. 0000242673 00000 н. 0000244285 00000 н. 0000246459 00000 н. 0000289081 00000 н. 0000441683 00000 н. 0000003562 00000 н. 0000001816 00000 н. трейлер ] / Назад 2074405 / XRefStm 3562 >> startxref 0 %% EOF 2521 0 объект > поток hV} Pu> 7G ۄ мМ` * 3ɛ & lTr 2La4y թ boH7 | ɬeɕ4 .; CJˮIS ~? {~

Преимущества излучающего панельного отопления – Почему люди хотят излучающее отопление полов?

Преимущества лучистого панельного отопления

Правильно спроектированная и установленная система лучистого панельного отопления имеет множество преимуществ.

Некоторые из них просто устраняют «побочный эффект», создаваемый другим методом нагрева. В других случаях это уникальные условия, которые может обеспечить только лучистое панельное отопление. Вот список основных преимуществ с кратким объяснением каждого из них.

1. Излучающее панельное отопление повышает комфорт за счет повышения средней температуры поверхности комнаты.

Помните, что большая часть потери тепла нашим телом происходит за счет излучения более холодных поверхностей, окружающих нас. Чем холоднее эти поверхности, тем быстрее они «забирают» у нас тепло и тем более неудобно мы себя чувствуем. Нагревая внутренние поверхности полов, стен, потолка, окон и дверей, лучистое панельное отопление снижает потери лучистого тепла нашим телом. Поскольку мы особенно чувствительны к нашему сияющему окружению, это значительно улучшает комфорт.
Рис. 1 «Распределение тепла с принудительной подачей воздуха неравномерно. Большая часть тепла сосредоточена на потолке. При использовании теплого пола тепло концентрируется на полу там, где оно необходимо. Таким образом, вы чувствуете себя комфортно при более низкой температуре … Это экономит ваши ежемесячные счета за топливо.

2. Излучающее панельное отопление обеспечивает комфорт при более низких температурах воздуха.

Поскольку потери лучистого тепла от тела уменьшаются, большая часть теплоотдачи тела смещается на конвекцию.Это, в свою очередь, требует большей разницы температур между нашими внешними поверхностями и воздухом вокруг нас. Большинству людей, занятых легкой деятельностью, будет очень комфортно в комнатах с лучистым отоплением и температурой воздуха около 60F. Если уровень активности выше, например, работа в легкой мастерской, комфорт часто поддерживается при температуре воздуха в диапазоне от 60 ° F.

3. Излучающий пол с подогревом обеспечивает почти идеальное соответствие требованиям теплового комфорта человека.

«Идеальное» изменение температуры от ступни до уровня головы показано на рисунке 2 вместе с «типичным» температурным профилем, создаваемым другими системами теплопередачи.Обратите внимание, что температурный профиль, создаваемый полом с подогревом, почти идеально подходит для идеального сценария.

Рис. 2 “Профили температуры от пола до потолка в различных системах

4. Теплый пол снижает или в некоторых случаях устраняет расслоение температуры в помещении.

Знакомая (но неудобная) ситуация, когда теплый воздух покрывает потолок, а бассейны с прохладным воздухом на уровне пола устраняется. Это не только повышает комфорт, но и снижает теплопередачу через потолок и верхние части стены.Это также снижает «стеклопакет» утечки воздуха из здания. Чем больше высота внутреннего пространства, тем выгоднее эта характеристика. В большинстве случаев отпадает необходимость в «лопастных вентиляторах» для выталкивания теплого воздуха обратно в жилую зону комнаты.

5. Многие системы лучистого панельного отопления находятся вне поля зрения.

Независимо от того, построены ли они с использованием гидравлических труб или электрического кабеля, полы, стены и потолки с подогревом скрывают свою функцию излучателей тепла.Обычно на расстановку мебели накладывается меньше ограничений. Архитектурная эстетика помещений может быть сохранена без ущерба для теплового комфорта.

6. Системы лучистого отопления легко зонировать.

Многие системы лучистого панельного отопления, как гидравлические, так и электрические, предназначены для зонирования помещений. Это не только дает возможность экономии энергии за счет снижения температуры в незанятых комнатах, но и позволяет различным жителям настраивать комнаты в соответствии с желаемым уровнем комфорта.Кроме того, зонирование по комнатам помогает предотвратить локальный перегрев из-за солнечного излучения или других типов внутреннего тепла.

7. Системы лучистого отопления обеспечивают мягкую циркуляцию воздуха в помещении.

В большинстве случаев движение воздуха настолько медленное, что пассажиры не могут его обнаружить. Напротив, центральные системы приточной вентиляции часто создают очень заметную циркуляцию воздуха во всем здании. Последний имеет тенденцию распространять пыль, запахи и переносимые по воздуху вирусы по всему зданию.Некоторые центральные системы приточной вентиляции также создают повышенное давление в помещениях во время работы, увеличивая утечку воздуха и тратя впустую энергию.

8. Гидравлические и электрические распределительные системы, снабжающие излучающие панели, легко и незаметно прокладываются через здания.

Небольшие трубки или электрические кабели, питающие панели излучающего теплого пола, легко спрятать (или прокладывать) внутри структурных полостей большинства зданий. Напротив, воздуховоды с эквивалентной теплопроводностью часто требуют тщательного планирования и структурных изменений, чтобы их полностью скрыть.(Рисунок 2)

Рис. 2 «Теплопередача воздуховода, трубки и электрического кабеля
Каждая из проиллюстрированных систем может передавать примерно одинаковое количество тепла в типичных рабочих условиях. Трубку и кабель легко проложить через каркас. Гипотетический разрез показан на перекрытие перекрытия для воздуховода фактически нарушило бы его конструктивную целостность.

9. Системы лучистого обогрева полов с высокой тепловой массой (например, бетонные плиты с подогревом) могут при необходимости быстро реагировать на повышенные нагрузки.

Многие системы теплопередачи, такие как принудительная подача воздуха и гидронный плинтус, имеют низкую тепловую массу. Это ограничивает мощность теплопроизводительности до тепловой мощности их источника тепла. Напротив, плита пола с подогревом с ее большим резервуаром тепла может при необходимости выделять «всплеск» тепла. Примером может служить ситуация, когда в гараже открывается большая подъемная дверь, и холодный воздух проникает через пол. После закрытия двери комфортные условия восстанавливаются очень быстро.

10.Системы лучистого теплого пола с низкой тепловой массой (например, электрические потолочные панели) почти мгновенно отводят тепло при включении.

Эта характеристика позволяет почти мгновенно улучшить тепловой комфорт холодного помещения. Хотя предметам и воздуху в комнате потребуется некоторое время, чтобы нагреться, потери тепла от тела излучаемого пола снижаются в течение нескольких минут после включения панели с малой массой.

11. Полы с подогревом быстро сохнут.

Это не только повышает безопасность, но и обеспечивает гораздо лучшие условия труда для тех, кто обычно работает на влажных полах или рядом с ними.Это огромное преимущество для таких объектов, как автосервисы, пожарные депо или другие объекты обслуживания автомобилей.

12. Многие типы излучающих панелей очень устойчивы к физическим повреждениям.

Трубы или проводка, заключенные в бетонный пол, очень устойчивы к повреждениям в результате интенсивного внутреннего движения. Точно так же потолки с подогревом, как правило, находятся «выше износа» и, следовательно, с меньшей вероятностью будут повреждены при нормальной эксплуатации здания.

13. Панели излучающего теплого пола могут работать практически без шума.

Правильно спроектированные и установленные системы устраняют шум расширения, вибрацию листового металла или шумы скорости, вызванные быстро движущимся воздухом. Однако внимание к деталям во время установки имеет решающее значение для обеспечения бесшумной системы распределения.

14. Низкотемпературные жидкостные излучающие панели могут быть адаптированы практически к любому типу источника тепла и топлива.

Часто можно использовать низкотемпературное тепло от солнечных коллекторов, геотермальных тепловых насосов или систем утилизации отработанного тепла.Такое тепло лишь незначительно подходит для других типов систем доставки.

15. Излучающее панельное отопление снижает потребление энергии.

Это утверждение подтверждается несколькими причинами:

Поскольку комфорт поддерживается при более низких температурах воздуха, тепловая нагрузка, связанная с воздухообменом, снижается. Чем больше тепловая нагрузка из-за воздухообмена, будь то естественная утечка или принудительная вентиляция, тем больше экономия энергии.
Простое управление зонированием от комнаты к комнате позволяет снизить температуру в незанятых помещениях, тем самым снижая общую тепловую нагрузку.
Снижение степени утечки воздуха за счет устранения «эффекта стека» внутри зданий.
Сниженные теплопотери через потолки за счет устранения слоя теплого воздуха, обычно присутствующего на его нижней поверхности.
Низкие температуры воды в некоторых типах систем водяных излучающих панелей повышают эффективность котла и сокращают потери тепла от распределения
Системы с высокой тепловой массой могут эффективно использовать низкие тарифы на электроэнергию в непиковый период, если таковые имеются.
Потребление электроэнергии небольшими циркуляционными насосами, используемыми в системах водяных излучающих панелей, обычно ниже, чем у нагнетателей в системах с принудительной подачей воздуха с аналогичной теплопроизводительностью.

Оценки того, сколько энергии система лучистого панельного отопления экономит по сравнению с другими методами отопления, может значительно отличаться. Нередко можно услышать заявления о сбережениях от 20 до 30% и более. Многие факторы влияют на степень экономии энергии, достигаемой данной системой. Например, насколько хорошо данный проект будет «использовать» указанные выше характеристики энергосбережения.Здания с высокими потолками, относительно плохой изоляцией, высокой скоростью воздухообмена или комбинацией этих характеристик определенно имеют потенциал для большей экономии при использовании системы излучающего панельного отопления. Безусловно, качество проектирования и установки системы излучающих панелей, а также системы, с которой она сравнивается, повлияет на результаты.

Специалистам в области отопления рекомендуется с осторожностью заявлять потенциальным клиентам об экономии энергии.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Монтаж и настройка коллектора теплого пола

Где размещать коллектор

Настройка

Закрепление

Комплектация, конструкция коллектора

Теплоноситель в системе

Как заполнить систему теплого пола

Настройка расхода в коллекторе по температуре теплоносителя

Установка, настройка насоса

Как балансировать контура теплого пола

Гребенка для теплого пола — монтаж и регулировка: tvin270584 — LiveJournal

Производство систем водяного теплого пола Овентроп

Принцип работы коллектора водяного теплого пола / Советы по выбору / Винтерм

Устройство коллектора теплого пола

Устройство коллектора теплого пола – схема

Принцип работы гребенки теплого пола

Схема работы с двухходовым клапаном

Этапы работы системы:

Схема работы с трёхходовым клапаном

Регулировка теплого пола без расходомеров

Итоги

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Монтаж электрического теплого пола

Итоги

Статьи на подобную тему:

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Что такое гребёнка для тёплого пола: роль узла и принцип работы

С двухходовым клапаном

С трёхходовым клапаном

Как выбрать устройство

Материал коллекторов подачи и «обратки»

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Степень автоматизации изделия

Фирма-производитель

Инструкция по сборке и монтажу

Необходимые инструменты

Сборка фабричной гребёнки

Монтаж приспособления

Настройка гребёнки для тёплого пола

Как изготовить устройство своими руками

Составление чертежа

Подбор необходимого материала

Изготовление

Видео: самодельный коллектор

Термоголовка для теплого пола – Строй журнал artikagroup.ru

Виды термоголовок для регулировки теплого пола, их конструкция и варианты установки

Устройство и принцип работы термоголовки

Управление режимом обогрева пола

Термоголовка для теплого пола

Воспользуйтесь фильтрами, что бы сделать ваш поиск более точным и быстрым:

Способы регулировки температуры теплых полов, RTL-регулировка и другие методы

Какая температура должна быть

Способы поддержания температуры теплого пола

Схема регулировки температуры смесительным узлом

Схема регулировки температуры теплых полов ограничителями потока

Особенность конструкции кранов RTL и унибоксов RTL

Где выгодно применять RTL-регулировку потока в отопительных системах

Как применяется RTL-регулировка, в чем ограничения

Термоголовки и приводы

Теплый пол

KAN-therm: FAQ

Светлый пол | Жизнь архитектора

Теплые полы с воздушным обогревом

Электрические излучающие полы

Гидравлические теплые полы

даже лучший материал из Life of an Architect

Мой экологичный гаражный обогреватель: пневматический солнечный тепловой коллектор: 14 шагов (с изображениями)

404

Преимущества излучающего панельного отопления – Почему люди хотят излучающее отопление полов?

Вам может понравится

Дизайн полок на стену в спальню: Полки в спальню – 85 фото применения различных видов

Сшитый полиэтилен рехау: Все о трубах Rehau Rautitan из сшитого полиэтилена

Навесы перед домом из поликарбоната фото: Подборка фото вариантов навеса из поликарбоната

Добавить комментарий Отменить ответ
