Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

• 1 Какой тип теплого пола лучше подойдет для ламината
• 2 Выбор ламината для теплых полов
• 3 Монтаж инфракрасного теплого пола
• 4 Укладка ламината на теплый пол

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол

– наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам.

Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий.

В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах

8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют

класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

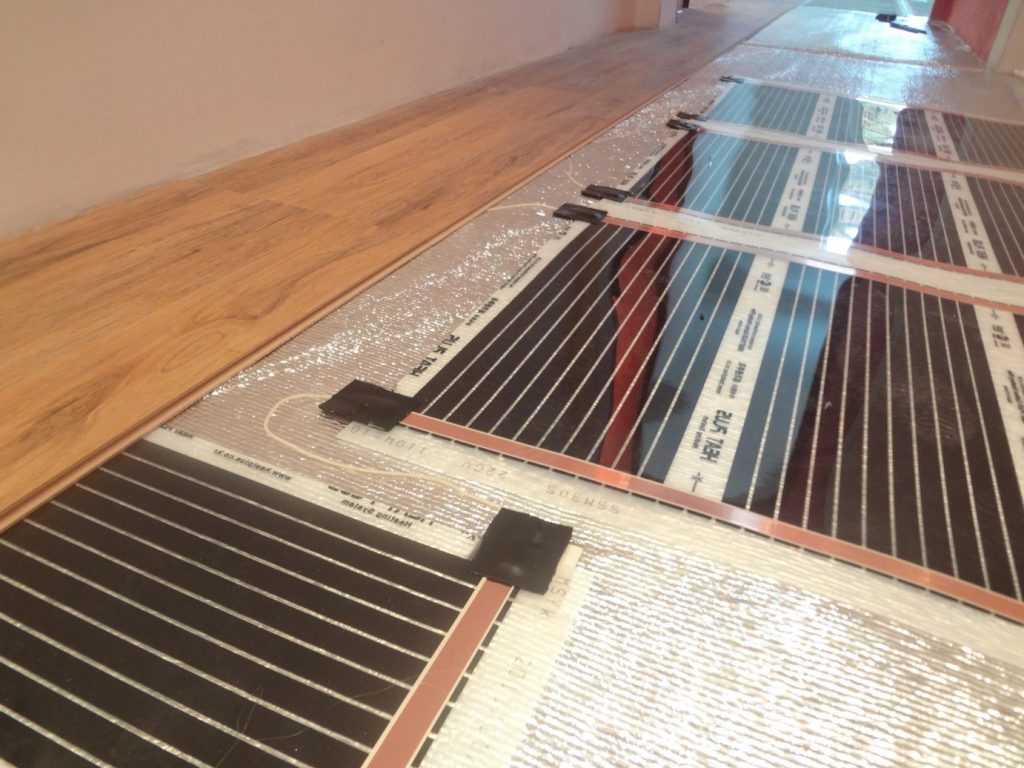

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.

jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы

не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН – пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Теплый пол для виниловых полов

09. ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADDAL ADAD ARDAL.

Позвольте нам помочь вам выбрать!	WarmStep ® Mats Ultra-thin heating mats	ThermoFloor ® Mats Heated underlayment pads	ThermoTile ® Mats Heating cable on mesh
Залитый цементом	Нет	Нет	Да
Затраты и затраты	Низкий	Средний	Высокий
Мин. Виниловая толщина	5 мм (жесткая) + 1,5 мм накладка	3 мм (жесткий)	Любое
требует MDF	NO	Да
Да
Высокий
	КУПИТЬ	КУПИТЬ	КУПИТЬ СЕЙЧАС

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально сочетаются друг с другом. Надежные системы подогрева пола от ThermoSoft выдержат испытание временем и обеспечат тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, разработанным для простой установки и надежной репутации, вы можете обновить свой пол, не беспокоя себя.

Тип вашего винилового напольного покрытия будет определять тип необходимой вам системы подогрева пола. У ThermoSoft есть варианты, совместимые со всеми типами винила, независимо от того, нужна ли вам мягкая подложка, минимальное добавление профиля или укладка нового бетонного основания.

AS SEEN ON

AS SEEN ON

Shop Heating Systems by Floor Type

Tile & Stone

Engineered & Solid Wood

Laminate

Vinyl

Carpet

Concrete Slab

Benefits of ThermoSoft’s Floor Heating Solutions

• Эффективно передает тепло

  Виниловые напольные покрытия эффективно сохраняют и излучают тепло. Вы будете чувствовать тепло дольше и быстрее.

• Носки не нужны

  Избавьтесь от холода на холодных полах и почувствуйте приятное тепло от кончиков пальцев ног.

• Преображает обычные помещения

  Полы с подогревом превратят ваши повседневные помещения в роскошное убежище в собственном доме.

• Минимизация времени и трудозатрат

  Системы разработаны с учетом наиболее эффективного процесса установки.

• Обогревает помещения всех форм и размеров

  Профессиональная помощь в проектировании, поэтому любой проект становится проще простого.

• Разработано с определенной целью

  Мы не просто стремимся нагреть пол; мы стремимся поставлять продукт, который обеспечивает высокое качество конечного опыта.

• Быстрое и простое подключение

  Провода, установленные на заводе, упрощают электрические соединения для систем ThermoSoft.

• Практически универсальная совместимость

  Выберите свое любимое напольное покрытие. Наши системы отопления подходят для всего, что вы можете им предложить.

• Технически дружественный

  Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом еще умнее.

• Разработано для совместимости

  Проверено и одобрено многими производителями напольных покрытий.

• Без увеличения высоты пола

  У нас есть решения, позволяющие добавить тепла без увеличения высоты.

• Сертифицировано по безопасности

  Внесено в списки UL или ETL для США и Канады.

• 10-летняя или пожизненная гарантия

  Отопительные системы ThermoSoft рассчитаны на долгий срок службы.

• Премиальная поддержка производителя

  Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим означает не только превосходные продукты, но и подкреплять их превосходным обслуживанием.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Американское качество, простая установка и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать совет.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

Featured News & Videos

NWFA Webinar Part 1

59:12 min

NWFA Webinar Part 2

55:49 min

NWFA Webinar Part 3

57:59 min

Вебинар NWFA, часть 4

54:56 мин.

Вебинар NWFA, часть 5

59:24 мин.

NWFA.

Выбор термостата для системы электрического отопления

Уход за деревянным полом с подогревом

Установка системы лучистого тепла под деревянным полом

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительные в общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцованным напольным покрытием (= сухой способ укладки) прямое напольное отопление.

В случае реализации других напольных покрытий, кроме фальцевых, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половицы или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общие реакции на изменение требуемой температуры и запуск системы отопления будут несколько медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

• Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
• Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
• Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
• Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
• Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
• Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
• Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.д., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты тепловых потерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка соединителей, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы отопления. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления — это самый простой и в то же время самый быстрый способ проверить правильность подключения и функционирование угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

• электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т.
