Установка теплого пола под плитку своими руками пошагово — Строим дом

Содержание

1. Теплый пол под плитку своими руками
2. Материалы для теплого пола под плитку
3. Технология выполнения теплого пола под плитку своими руками
4. Видео – монтаж теплого пола под плитку
5. Что нужно знать, чтобы установить электрический тёплый пол своими руками?
6. Виды электрических «теплых полов»
7. Монтаж электрического теплого пола под плитку. Видео:
8. Какой «теплый пол» лучше сделать под плитку: нюансы выбора
9. Резистентные и саморегулирующиеся кабели для теплого пола
10. Укладка «теплого пола» под плитку: преимущества и монтаж
11. Монтаж «теплого пола» под плитку: основные этапы
12. Теплоизоляция пола
13. Технология устройства «теплого пола» под плитку

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Видео – монтаж теплого пола под плитку

Источник статьи: http://stroyvopros.net/pol/teplyiy-pol-pod-plitku-svoimi-rukami.html

Что нужно знать, чтобы установить электрический тёплый пол своими руками?

ReLend.ru » Технология ремонта » Что нужно знать, чтобы установить электрический тёплый пол своими руками?

Создать комфорт в доме и смонтировать электрический «теплый пол» под плитку своими руками вполне под силу, тем более что для этого можно выбрать несколько видов оборудования, отличающегося как способом укладки, так и эксплуатационными характеристиками.

Содержание статьи [ скрыть показать ]

Но чтобы полученный результат не разочаровал, важно перед началом работ правильно рассчитать мощность «теплого пола», подготовить точную схему укладки и учесть конструктивные особенности пола и функциональное назначение помещения.

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла , особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

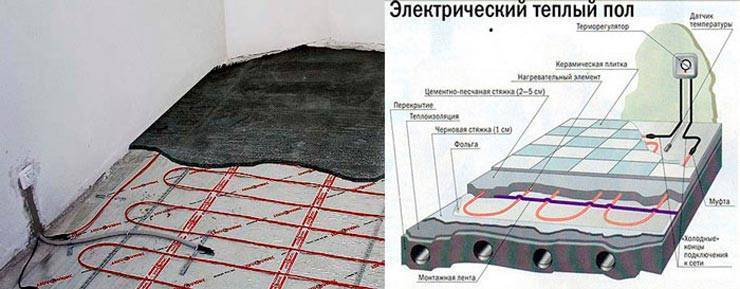

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

• кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
• нагревательных матов из стеклоткани с проложенными в них кабелями;
• инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Монтаж электрического теплого пола под плитку. Видео:

Какой «теплый пол» лучше сделать под плитку: нюансы выбора

Если для монтажа выбран кабель , то в этом случае надо учитывать, что потребуется сделать стяжку пола толщиной в среднем 30-35 мм . Это приводит к значительной потере высоты потолков, а также увеличению нагрузки на несущие конструкции дома, что в некоторых случаях может быть недопустимым.

Особую сложность представляет и выполнение расчетов, в первую очередь длины кабеля , определяемой не только площадью помещения, но и выбранной схемой укладки , которая, в свою очередь, определяется мощностью необходимого теплового излучения. При составлении схемы принимается во внимание расположение мебели, под которой нельзя укладывать кабель.

Как правило, кабель приобретается по длине, а дополнительно покупаются все остальные элементы и детали : терморегуляторы, датчики, крепления и т. д., хотя встречаются готовые комплекты, рассчитанные на определенную площадь.

Термоматы на основе из стеклоткани – это тоже нагревательный кабель, только уложенный в основу, что значительно облегчает процесс монтажа и проведения расчетов: во внимание принимается только та часть площади, которая не уставлена предметами мебели, особенно тяжелой.

Особенно актуальна их эксплуатация в домах с деревянными перекрытиями, так как они могут устанавливаться в конструкцию чернового пола – стяжка для них не является обязательной, но если и выполняется, то ее толщина небольшая. Наибольшую сложность представляет выполнение соединений кабелей, которые в этом случае не представляет собой цельную конструкцию.

Часто пленочный «теплый пол» под плитку или другое напольное покрытие выбирают с мотивацией того, что он не является источником электромагнитного излучения.

Кроме того, его монтаж не требует устройства стяжки, но, если он укладывается под плитку, то для монтажа следует приобретать специальные эластичные клеевые смеси для «теплых полов», обеспечивающие хорошую теплопроводность и отсутствие деформационных процессов под воздействием высоких температур.

По стоимости это самый дорогой «теплый пол», хотя очень экономичный, поэтому более высокие затраты на начальном этапе компенсируются меньшим расходом электроэнергии в процессе эксплуатации.

Резистентные и саморегулирующиеся кабели для теплого пола

При выборе кабельного «теплого пола» под плитку обязательно встанет вопрос о том, какой тип провода использовать для этого: резистентный или саморегулирующий .

Первые во время работы производят одинаковое количество тепловой мощности, вторые в зависимости от степени собственного нагрева, то есть чем больше они нагреваются, тем меньше продуцируют тепла. Из-за этого свойства они считаются более пожаробезопасными.

Сначала подключается один конец, например, в монтажной коробке, но до терморегулятора. Производится укладка согласно выбранной схеме, а затем производится замыкание контура вторым, «холодным», концом, который также выводится в монтажную коробку.

Подсоединение кабелей осуществляется с помощью муфт , которые попадают под стяжку. Двужильный резистентный кабель имеет подключение одним концом, на втором устанавливается заглушка. Наличие второй токоведущей жилы обеспечивает замкнутость цепи.

Основным недостатком резистентных кабелей является то, что они генерируют постоянное количество тепла, что при возникновении сложностей с его отводом может вывести систему из строя. Также следует отметить, что двужильные кабели более привлекательны как с точки зрения монтажа, так и из-за того, что их электромагнитное излучение имеет меньшую интенсивность.

Саморегулирующие кабели не перегреваются благодаря своему оригинальному строению, представляющему особую последовательность соединенных в единую цепь элементов, из которых и образуются жилы провода. Между ними имеется полимерная прокладка, которая и выступает в роли теплопроводника.

По способу монтажа саморегулирующие кабели не имеют существенных отличий от резистентных изделий, но их стоимость значительно выше.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

• создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
• надежность и большой срок службы;
• безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
• возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность . Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Средняя мощность для помещений в доме составляет:

• спальная комната – 100-120 кВт/м 2 ;
• детская – 150 кВт/м 2 ;
• прихожая, кухня – 120-150 кВт/м 2 ;
• ванная комната, туалет – 180 кВт/м 2 ;
• застекленная лоджия – 180-200 кВт/м 2 .

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным . Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии.

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки . При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см ;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей , а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол , снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см , излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы . Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла .

Поэтому оптимальной толщиной следует считать 30-35 мм . Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

Датчики температуры укладываются непосредственно на поверхность пленочного теплого пола и также подключаются к терморегулятору. Далее, выполняется тестирование и производится укладка основания под плитку, например, настилается фанера или иной листовой материал, который и станет основанием для плитки.

Источник статьи: http://relend.ru/elektricheskiy-teplyy-pol-pod-plitku-svoimi-rukami.html

инструкция по монтажу системы своими руками

Плитка считается полом холодного типа, и многие люди отказываются от нее. Однако этот вид покрытия имеет ряд преимуществ перед конкурентами. Владельцы квартир, следящие за развитием технического прогресса, уже нашли выход из создавшейся ситуации. Избежать дискомфорта зимой поможет укладка плитки на электрический тёплый пол. В результате можно в полной мере ощутить все преимущества этого вида покрытия и держать ноги в тепле.

• Преимущества и основные виды
• Монтаж теплого пола
  • Подготовительный этап
  • Расчет материалов
  • Теплоизоляция поверхности
  • Терморегулятор и датчик температуры
  • Установка системы
• Укладка плитки

Преимущества и основные виды

Сегодня существует несколько типов электрической системы обогрева пола. Они отличаются не только устройством, но и принципом работы.

Сейчас в продаже можно найти следующие виды этих систем:

• Кабельная — нагревательный элемент представляет собой резистивный кабель, который крепится с помощью специальной планки.
• Матовая — несколько дороже кабельного, но проще монтируется.
• Инфракрасная — самый дорогостоящий вид, но при этом обладает высокой надежностью. Кроме этого, при работе не излучает электромагнитные волны и является безопасным для организма.

Для монтажа под плитку чаще всего выбирают матовые устройства. Это связано с их доступной стоимостью, а процесс установки весьма прост. Среди преимуществ системы можно отметить:

• Обеспечивает обогрев помещения в любое время.
• При эксплуатации исключены протечки, характерные для водяной системы.
• Позволяет точно регулировать температуру поверхности пола.
• Прост в обслуживании.

Монтаж теплого пола

Из-за высокой стоимости инфракрасные системы еще не получили широкого распространения. Поэтому имеет смысл рассматривать технологию установки кабельного и матового устройства. Эти процессы во многом похожи, хотя некоторые отличия есть.

Подготовительный этап

Сначала предстоит полностью удалить старое напольное покрытие и очистить поверхность от мусора. Если пол не имеет дефектов, то можно обойтись без заливки предварительной стяжки. В противном случае придется его выровнять с помощью цементного раствора толщиной в 3−7 см.

Следующим шагом станет разработка схемы подключения системы. Для этого стоит воспользоваться следующими рекомендациями:

• Отступ от стен должен составлять минимум 10 см.
• В местах установки мебели без ножек монтировать теплый электрический пол нельзя.
• Материал можно укладывать не только прямолинейно, аккуратно подрезав сетку, полотно можно согнуть в заданном направлении.

Расчет материалов

Если было принято решение провести монтаж тёплого пола под плитку своими руками в качестве основного способа обогрева помещения, то на 1 м² поверхности необходим нагреватель мощностью от 140 до 180 Вт. Когда система является вспомогательной, то вполне достаточно 80−140 Вт/м². Расчет материалов не отличается высокой сложностью. Необходимо лишь высчитать общую площадь помещения и вычесть из него площадь, занимаемую бытовой техникой и мебелью без ножек.

После этого можно рассчитать и общую мощность нагревательных элементов. Например, мощность одного метра нагревательного кабеля находится в диапазоне 16−21 Вт. Этот показатель указан в инструкции, и проблем при расчете необходимого количества материала возникнуть не должно. Кроме этого, предстоит проверить старую электропроводку, так как использование теплого пола значительно увеличит нагрузку на нее.

Теплоизоляция поверхности

Перед тем как установить своими руками теплый электрический пол под плитку, нужно утеплить базовую поверхность. Это позволит повысить эффективность системы подогрева, а также снизит расход энергии. Лучше всего для решения поставленной задачи использовать пенофол. Это самоклеющийся материал, имеющий фольгированное покрытие.

Его укладка предельно проста — вся бетонная поверхность проклеивается встык, после чего места соединения пенофола заклеиваются фольгированным скотчем. Чтобы улучшить теплоизоляцию помещения, материал должен на несколько сантиметров заходить на поверхность стен. Кроме этого, на утеплитель стоит положить металлическую сетку для предотвращения прямого контакта с нагревательными элементами, и процесс укладки плитки заметно упростится.

Терморегулятор и датчик температуры

Для управления системой и контроля ее работы требуется установить термостат и датчик температуры. Первое устройство представляет собой электронный либо механический регулятор, позволяющий выбирать оптимальный температурный режим, а также включать и выключать обогрев. Его лучше установить на стене около розеток.

Датчик температуры монтируется непосредственно на полу. Предварительно необходимо проштробить небольшую канавку в стене от термостата. Сам датчик укладывается в гофру и помещается в точку контроля температуры.

Этим местом является середина между двумя витками нагревательного кабеля. Однако вблизи от датчика не должно быть пересечений рабочего элемента теплого пола. Гофра защитит датчик от механических повреждений.

Установка системы

Перед укладкой матов либо кабеля необходимо проверить сопротивление нагревательных элементов с помощью мультиметра.

Полученное значение не должно отличаться от паспортного показателя более чем на 10%. Для крепления кабеля можно использовать монтажную ленту. Также допускается монтаж нагревательного элемента на металлическую сетку. В таком случае крепление выполняется с помощью хомутов из пластика.

Второй вариант выглядит более предпочтительным, так как увеличивается жесткость всей системы. Во время монтажа кабеля необходимо контролировать расстояние между витками, чтобы прогрев пола был равномерным. Работать с матами значительно проще, так как это расстояние уже выдержано по всей длине полотна.

В результате нужно лишь аккуратно расстелить материал по поверхности пола и подключить к термостату. После выполнения всех работ нужно снова проверить сопротивление, а также правильность подключения.

Укладка плитки

После того как монтаж электрического теплого пола под плитку будет завершен, предстоит залить стяжку. Во время приготовления раствора не стоит использовать большое количество воды.

Качественный бетон получится благодаря следующим пропорциям основных компонентов:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 частей.
• Вода — 0,6 части.

Для придания раствору эластичности в него стоит добавить специальный пластификатор в количестве 1% от общей массы цемента. Толщина стяжки должна составлять 3−5 см. Также следует помнить, что включать теплый пол можно только после полного высыхания бетона. Для этого требуется не менее четырех недель. Если использовались термоматы, то делать стяжку необязательно, и плитка может укладываться прямо на них.

Технология монтажа плитки на систему подогрева пола аналогична процессу ее укладки на любое подготовленное основание. Однако рекомендуется использовать специальные клеевые составы, имеющие соответствующее обозначение. Если клей наносится непосредственно на термомат, то важно избегать образования воздушных пузырей.

В противном случае нагревательный элемент может преждевременно выйти из строя.

Технология укладки плитки на термоматы или кабель является сравнительно простой. С этой работой может справиться даже начинающий домашний мастер, проявив достаточно внимания.

Как установить полы с подогревом в ванной: практическое руководство

Вы когда-нибудь просыпались утром и обнаруживали, что ваша кровать такая уютная, что вам трудно даже подумать о том, чтобы встать? Становится ли еще труднее мысль о том, чтобы наступить на холодную плитку? Что, если бы вместо шока от холода ваша ванная комната была бы теплой и привлекательной, и каждый шаг по мягко нагретой плитке медленно будил бы вас? Эта мечта может легко стать реальностью с системой напольного лучистого отопления в вашей ванной комнате.

Преимущества использования полов с подогревом в ванных комнатах

Системы полов с подогревом — отличный и экономичный способ сэкономить энергию и сделать пространство более привлекательным. Системы полов с подогревом особенно хорошо работают при укладке плитки, так как эти типы полов часто кажутся холодными на ощупь. Системы лучистого теплого пола используют те же свойства плитки и превращают их в положительные, используя плитку для мягкого и равномерного обогрева всей комнаты. Простые в установке, экономичные в эксплуатации и практически не требующие обслуживания полы с подогревом повышают ценность любой установки в ванной комнате.

Горячий воздух поднимается вверх, но воздуховод обычно находится в потолке. Это представляет проблему для традиционных систем отопления. Система принудительной вентиляции должна нагревать воздух, а затем нагнетать его в комнату, чтобы он смешивался, прежде чем естественным образом подниматься обратно к потолку. Системы теплого пола работают по-разному. Поскольку они по своей сути нагреваются снизу вверх, тепло направляется туда, где оно необходимо. Так как нагревается весь пол, обогрев более равномерный.

Температура воздуха и количество тепла, излучаемого на кожу, являются двумя основными факторами, заставляющими людей чувствовать тепло или холод. Солнце — отличный пример того, каково это — излучать тепло. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Таким же образом обогревает людей и использование системы лучистого отопления под плиткой.

В комнате с нагретой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это дает человеку более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон. Благодаря этому равномерному, мягкому нагреву температура воздуха часто может быть снижена на 6 и более градусов, при этом люди все еще чувствуют себя комфортно.

Как установить полы с подогревом в ванной

Системы напольного лучистого отопления — отличный способ сделать ванную комнату более комфортной, кроме того, они невероятно просты в установке. Компания Warmup предлагает множество решений, позволяющих сделать установку напольного отопления простой и экономичной.

1. Измерьте пол ванной комнаты

Определите, какая часть пола ванной комнаты будет нагреваться. Сделайте схему ванной комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.

2. Приобретение материалов и необходимых инструментов

Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Перед началом работы убедитесь, что у вас есть все необходимое:

• Нагревательные маты под плитку в соответствии с размерами
• Термостат с датчиком температуры пола
• Цифровой мультиметр
• Перманентный маркер
• Измерительная лента
• Лента
90 031 Ножницы

3. Испытание нагревательных матов под плитку

Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 15% от сопротивления, указанного на бирке или в руководстве для этой модели.

4. Осмотрите и очистите черный пол в ванной комнате

Для правильной установки черный пол должен быть чистым и свободным от мусора. Не торопитесь на этом шаге. Хорошая подготовка – ключ к успеху .

Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Без пробки система теплого пола будет обогревать фундамент и ванную комнату, что приведет к пустой трате энергии.

5. Установка матов с подогревом под плитку

Установка матов с подогревом под плитку на самом деле является самой простой задачей. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по размеру пространства, но следите за тем, чтобы не разрезать нагревательный элемент. Разрезание нагревательного элемента повредит систему.

Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и произвольно придайте нагревательному элементу форму. Тщательное планирование и подготовка сделают этот шаг легким.

6. Разместите датчик

Теперь, когда система полностью разложена и установлена, установите датчик термостата. Датчик температуры — это то, что сообщает термостату, должен ли он подавать больше или меньше энергии на нагревательные элементы, поэтому обязательно поместите датчик в хорошем месте.

Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.

7. Еще раз протестируйте систему

Теперь система напольного отопления должна быть полностью установлена. Перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.

8. Подсоедините термостат

Перед выполнением любых электромонтажных работ ознакомьтесь с местными нормами и требованиями. Теперь система готова к подключению к термостату, желательно квалифицированным электриком. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.

После подключения системы теплого пола, датчика температуры и сетевого напряжения к термостату система готова к тестированию. Когда все подключено и работает должным образом, можно укладывать напольную плитку. Обратитесь к производителю плитки, чтобы убедиться, что плитка совместима с системами напольного отопления, но обычно это не проблема, поскольку большинство плиток прекрасно работают с системами напольного отопления.

9. Укладка плитки с модифицированным или немодифицированным Thinset

Укладка плитки в ванной на этом этапе практически не отличается. Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.

Сделайте свою ванную комнату с полами с подогревом еще лучше с полотенцесушителями

Поднимите ванную комнату с полом с подогревом на новый уровень с помощью полотенцесушителей. Без жидкости внутри полотенцесушители с одним или несколькими полотенцесушителями представляют собой простое и элегантное решение, а также чрезвычайно недорогое в эксплуатации. При установке ваших лучистых полов с подогревом рассмотрите возможность добавления этого замечательного дополнения.

Warmup предлагает лучшие решения для обогрева пола в ванной комнате

Просыпайтесь легко с теплой и приятной плиткой для ванной от Warmup. Простая в установке система Warmup делает добавление напольного отопления простым и экономичным для любой укладки плитки. Чтобы получить ценовое предложение и узнать больше об их системах напольного отопления с плиткой для ванной, свяжитесь с Warmup сегодня.

Как укладывать кафельный пол с подогревом…. а также как НЕЛЬЗЯ укладывать плиточный пол с подогревом

30 марта 2015 г. by Courtenay 34 комментария



Я очень хотел полы с подогревом в нашей новой ванной. Я потребовал их, на самом деле. Я из тех людей, которым всегда холодно и которые всегда носят три пары носков, поэтому мысль о теплых кафельных полах всегда была для меня довольно мечтательной . Кроме того, поскольку мы делаем весь этот капитальный ремонт, может, стоит пойти на это и сделать это правильно, верно? 🙂 Итак, сегодня я решил поделиться с вами некоторыми из наших приключений, а также провести вас через процесс, если вы думаете, что это тоже для вас!

Итак, как только наша ванная превратилась в обычную простую коробку, мы были готовы к работе.

Мы изучили множество различных систем обогрева полов и выбрали ту, которая показалась нам наиболее выгодной и лучше всего подходила для нашего уровня квалификации. Вот где мы сделали нашу первую ошибку!

Теперь все системы обогрева полов довольно просты в установке, но вы обнаружите, что некоторые из них требуют дополнительных шагов, и цены на эти разные комплекты сильно различаются. Мы выбрали один из комплектов, в котором вы получаете базовую проволоку, а затем заливаете ее самовыравнивающимся цементом, чтобы защитить и зафиксировать на месте. Казалось, что это будет самый экономичный выбор

, а также даст нам самый качественный готовый проект. Потому что мы эксперты в этом DIY, верно?



Несмотря на то, что проект был успешным, а набор не был слишком сложным в использовании, все дополнительные материалы, которые нам в конечном итоге потребовались, и весь тот цемент, который нам был нужен, чтобы заполнить все эти квадратные метры, съели все деньги, которые мы потратили. сэкономил, используя этот набор вместо действительно супер-пупер простого набора.

Вы можете приобрести комплекты для обогрева пола, состоящие из оранжевого или черного коврика, в который уже проложен провод. Вроде как вот этот. Все, что вам нужно сделать, это раскатать коврик и положить плитку прямо сверху! Если (когда!) сделаем еще пол с подогревом, это определенно тот стиль, который мы будем использовать.

По ходу дела мы все делали вручную. Сначала мы использовали клеевой пистолет со специальным клеем-карандашом, входящим в комплект, чтобы приклеить все держатели проводов по периметру областей, которые мы хотели нагреть.

Имейте в виду, что вам не нужно нагревать под туалетным столиком или ванной, когда вы делаете расчеты квадратных метров!



Возможно, это заняло слишком много времени, но, по крайней мере, это было довольно красиво, не так ли?

Здесь вы можете видеть, как провода подходят к держателям.



После того, как провод был на месте и подключен к специальному термостату на стене (еще одна дополнительная статья расходов со всеми типами комплектов), мы были готовы зафиксировать его на месте!



Вот где все немного пошло наперекосяк.

Вы хотите залить достаточное количество самовыравнивающегося цемента, чтобы провода были покрыты и защищены. Вам не нужны оголенные провода, потому что вы можете в конечном итоге перерезать их или даже только их внешнюю оболочку позже, когда будете укладывать плитку, и это приведет к тому, что вся система не будет работать. что будет

трагедия для нас, хладнокровных.

Чтобы подготовиться к «цементному дню», мы подготовили помещение, убедившись, что цемент будет течь только там, где мы хотели, когда мы его зальем.

Мы сделали картонные рамки, чтобы поместиться внутри воздуховодов для наших вентиляционных отверстий в полу, и намазали сантехнической замазкой водопроводную трубу ванны и слив унитаза.





Очень простой, но необходимый шаг! Как только цемент затвердеет, мы сможем удалить наш картон и замазку, и в комнате будут идеальные отверстия для этих приспособлений.

Затем пришло время цемента. Момент истины. Или моментов , вернее, потому что времени ушло немного. 🙂

Итак, мы подготовились, чтобы замесить наш цемент и быстро залить его, прежде чем он начнет схватываться. У нас была наготове хорошая сетевая дрель, смесительная палочка и большое ведро — все это было установлено в подвале. Мы начали микшировать, и все, казалось, шло хорошо. Около 14 секунд. А потом дрель начала дымить и греться. Это было, когда у нас был наш первый мешок цемента, и у нас было еще 5. Упс. К счастью, в конце концов мы прошли через все это, но все время мы задавались вопросом, умрет ли дрель и оставит нас с половиной этажа или взорвется у нас перед носом. Позже мы узнали, что наша палочка для смешивания была слишком широкой, а одна с меньший диаметр в нижней части значительно упростит работу вашего сверла. Так что помни об этом! Это очень важно, если вы не хотите довести себя до сердечного приступа! 🙂

Мы побежали наверх и вылили каждое ведро вниз, а затем аккуратно разровняли кельмой.

Итак, у нас был хороший цементный пол.



… или мы так думали.

При ближайшем рассмотрении мы обнаружили, что часть проволоки на самом деле всплывала на поверхность слоя цемента и оставляя немного верхней части каждого провода открытыми для элементов.

В этот момент мы прекрасно понимали, что если бы мы выбрали правильный комплект, мы бы вообще не занимались всей этой проблемой с цементом, поэтому после почти взорвавшейся дрели, беспорядка, а теперь и оголенных проводов, которые были должны быть защищены этим цементом, мы не были счастливы отдыхающих.

Ну что ж! Ты живешь, ты учишься, верно? Мы решили не останавливаться и просто старались быть очень осторожными при укладке плитки. Раствор для плитки, а затем толстый слой каменной плитки наверняка защитят провода и удержат все на месте! Значит, нам было хорошо!

…пока Крис не вышел на свой уровень.

Мы упоминали, что самовыравнивающийся цемент на самом деле не такой же самовыравнивающийся, как ? Если вы только начали следить, позвольте мне рассказать вам об этом: все проекты, над которыми работает Крис, должны быть ровными. Всегда. Без исключений. И этого этажа не было.

Как можно класть плитку на неровный пол? Ну, с кучей раствора и прочими вещами!



Позвольте мне сказать вам, друзья, хорошая новость заключается в том, что вы так многому учитесь, когда ваши проекты идут немного не так.

На этих этажах мы стали очень умными.

Итак, эти маленькие спасители называются зажимы для выравнивания плитки !



Хорошо, на этой картинке тоже есть прокладки, но помните эти клипсы! Если они вам когда-нибудь понадобятся, вы будете так счастливы, что они у вас есть!

Они просто располагаются между каждой плиткой с небольшим выступом, который проходит под обеими сторонами зазора. Затем вы добавляете желтый клин, и они полностью выравниваются друг с другом. Вы также можете использовать очень длинный уровень, чтобы убедиться, что работа по укладке плитки в целом ровная во всей комнате, и добавить больше раствора под следующую плитку, которую вы делаете по мере необходимости. Когда все полностью высохнет, вы просто вытаскиваете всю клипсу и маленький выступ остается на месте под плиткой. Рекомендуется подождать несколько дней, чтобы убедиться, что все высохло, потому что щелчок может вызвать неприятные ощущения и привести к тому, что ваши плитки отклеятся, если они не полностью высохнут. Кто-нибудь хочет спросить меня, откуда я знаю об этом тоже? 🙂

Это клипсы, которые мы использовали, а это маленькие желтые клинья.

Итак, в конце концов, после всех наших маленьких промахов и неправильных поворотов, у нас все же получился отличный кафельный пол .



На самом деле, этот пол почти идеален. Он прочный и уровень и удобный и уютный.

Так что, если вы думаете о том, чтобы положить один из этих полов в своем доме, обязательно действуйте и учитесь на наших ошибках! А если вы придумаете какие-то свои новые ошибки (а вы наверняка это сделаете)? Просто сделайте глубокий вдох и будьте благодарны за то, каким умным печеньем вы становитесь! 🙂

В конце концов, если пол прочный, хорошо выглядит и работает так, как должен, то вы выиграли!

Вы когда-нибудь устанавливали плиточный пол с подогревом своими руками? Какую систему вы использовали? Какие забавные учебные приключения были у вас на этом пути?



Чтобы увидеть больше проектов ванных комнат, посетите страницу галереи ванных комнат!



Еще посты, которые вам понравятся

• 10 способов применения медицинского спирта, которые изменили жизнь
• Как мыть полы: хотите верьте, хотите нет, но есть правильный способ мыть полы!
• Наволочка для подушки своими руками за 10 минут
• Как убрать пролитую краску, брызги и ошибки даже после того, как они высохнут!
• Все, что вам нужно знать перед установкой деревянных столешниц
• Как спланировать удивительный проект «Сделай сам»
• Как спроектировать идеальный туалетный столик для всей семьи
• Обновление кухонных шкафов путем добавления новых молдингов

Этот пост содержит партнерские ссылки.
