Оборудование водяного теплого пола в квартире: Разбираемся какое нужно оборудование для водяного тёплого пола

Содержание

Водяной теплый пол: монтаж, оборудование, расчет цены

8-800-700-1008

+7 (812) 923-26-12″>

Регистрация Авторизация

X

Записаться на консультацию

Согласен на обработку персональных данных Нажимая кнопку “Отправить”, я подтверждаю что согласен с условиями Политики конфиденциальности

    Заняться устройством водяного теплого пола самостоятельно или нанять специалистов? Решать вам. Главное – понимать, что от грамотного проектирования, качества подобранного оборудования и монтажа зависит бесперебойность и срок службы напольного отопления.

Мы готовы подключиться к процессу на любом ЭТАПЕ:
– от БЕСПЛАТНЫХ консультаций, разработки проекта и поставки комплектующих
– до монтажа водяного теплого пола в квартире/частном доме.

Выгодные условия «Экотех» работают на вас

    К вашим услугам 20-летний опыт компании и наши обязательства:

  • Гарантия на купленное у нас оборудование – до 5 лет
  • Обслуживание системы напольного отопления – 2 года в ПОДАРОК
  • Независимые рекомендации по выбору комплектующих – без привязки к брендам
  • Честный расчет цены без утаивания дальнейших возможных расходов

    Обсудить детали и заказать водяной пол можно по тел. : 8 800 700 1008.

Или заполните форму запроса, чтобы узнать предварительную стоимость.

    Хотите узнать больше о напольном водяном отоплении (типах, преимуществах, нюансах монтажа)? Интересует можно ли СЭКОНОМИТЬ на устройстве системы, и какой комплект оборудования закупать обязательно? ОБО ВСЕМ ПО ПОРЯДКУ…

Четыре фактора «ЗА» водяные полы

– Комфортный микроклимат

  • После укладки водяного пола домочадцам не пригодятся тапочки – на теплой поверхности уютно даже босым малышам.
  • В комнатах можно отрегулировать собственную температуру, комфортную для отдельных членов семьи и для каждой комнаты в отдельности.
  • При высоких потолках/в просторном помещении пол с подогревом станет в зимний сезон комфортнее.
  • Гораздо меньше перемещение пыли, так как отсутствуют конвективные потоки воздуха присущие радиаторной системе отопления.

– Безусловная безопасность

  1. Травмы/ожоги исключены – отсутствуют открытые высокотемпературные поверхности.
  2. Случайное повреждение системных элементов невозможно – к ним нет прямого доступа.
  3. Риск протечек ниже, чем у радиаторной системы – соединений в 2-3 раза меньше.

– Дизайнерская свобода

С установкой водяного теплого пола можно смело демонтировать радиаторы, которые не вписываются в концепцию дизайна. Он справится с задачей полноценного отопления самостоятельно.

– Экономичная система обогрева

  • Водяные полы отдают тепло РАВНОМЕРНО по всей площади, в то время как высокотемпературные радиаторы чрезмерно перегревают внешние стены, потолок/крышу и окна.
  • КПД котельной высокое за счет более низкой температуры воды-теплоносителя, возможность эффективно использовать тепловой насос, конденсационный котел и пр. технологии.
  • Из-за принципиально иного теплораспределения тепла средняя температура воздуха в помещении ниже на 1-2 градуса
Более развернуто на ЧАСТЫЕ ВОПРОСЫ о напольном отоплении отвечают мастера «Экотех». ..

Какой водяной пол выбрать?

        Мы дадим краткое описание трех систем, чтобы вы поняли – какая из них подойдет вам а более подробное описание систем на соответствующих страницах:

  1. БЕТОННАЯ. Если в вашем доме/квартире можно сделать стяжку, такой тип теплого пола – целесообразный вариант. Вода в полиэтиленовых трубах, залитых стяжкой, будет нагревать бетон, отапливая все помещение. Узнайте больше о теплом поле на бетонном основании.
  2. ЛЕГКАЯ. Применяется, когда толщина полового перекрытия не позволяет заливать бетонную стяжку (а также на 2-3 этажах деревянных/каркасных строений). Так-же актуален легкий водяной теплый пол без стяжки и в случаях, если запуск планируется сразу после укладки.
  3. СНЕГОТАЯНИЕ И АНТИОБЛЕДЕНЕНИЕ. Устанавливается снаружи здания на крыльце, кровле, участке с целью сэкономить трудозатраты на уборку снега и наледи. Читайте, как работает система снеготаяния, в чем ее плюсы.



Не трубами едиными.

.. Или какое оборудование необходимо закупить

Для монтажа напольного отопления НЕ ДОСТАТОЧНО только труб водяного пола, креплений и коллектора. В стоимость полноценной системы входят и другие элементы:

  • Покомнатная автоматика – термостаты для каждой комнаты, которые будут отвечать за комфортный температурный режим в отдельных помещениях. К примеру, в кухне как правило много дополнительных источников тепла, потому мощность отопления можно снизить. А в угловых комнатах тепловые потери существенно больше чем в помещениях в центре – на термостаты отыграют эту разницу. В санузлах, где есть душевая кабина или ванна, теплый пол нужен круглый год, даже когда система отопления не работает, поэтому там монтируются термостаты с датчиками в пол.
  • Смесительный узел – подготавливающий теплоноситель нужной температуры. Пояснение: из отопительного котла вода выходит порядка 80, для теплого пола корректна величина в 45-55 – смесительный узел доводит теплоноситель до заданных норм. Мы советуем смонтировать его на коллектор самого пола – это даст экономию.

ВАЖНО:
Полный комплект пола с подогревом включает несколько десятков позиций (зависит от типа системы).

Позвоните специалистам, чтобы узнать ваш список: 8-800-700-1008

Не пытайтесь сэкономить на покупке дешевых материалов!

Срок службы водяного теплого пола фактически безграничен, если качество оборудования и монтажа не подведет:

  • Экономия на трубах обернется протечками и порчей полового покрытия.
  • Экономия на профессиональной укладке влечет проблемы в эксплуатации.

Теплый пол с «Экотех» – это подбор комплектующих под ваш бюджет.

  • Поставляем проверенные материалы с большим запасом надежности.
  • Выполняем монтаж с гарантией и бесплатным 2-летним обслуживанием.
  • Поставляем оборудование и проектируем для всех регионов России.

Грамотное проектирование = действительно теплый пол

  1.     Рассчитывать на исправную и долговечную работу водяного напольного отопления можно только при наличии проекта. Он должен разрабатываться под ваш конкретный случай и ВКЛЮЧАТЬ:
  2.     Теплотехнический расчет – важная часть проектирования, от которой зависит климат в разных комнатах. К примеру, в гостиной три наружные стены, два уровня освещения и остекление в пол, а в детской одно небольшое окно и одна стена, выходящая на улицу – теплопотери, конечно, будут разниться. Все это обязательно учитывается.
  3.     Схему монтажа трубы – где подробно указываются диаметры, длины контуров, расстояние шага кладки. (Важно: длина и мощности контуров должны быть примерно равнозначными между собой).
  4.     Гидравлическую балансировку контуров – актуально, если делаете устройство пола в нескольких помещениях с разными тепловыми потерями, площадью и желаемой температурой. Рассчитывается гидравлика и сколько теплоносителя будет поступать в тот или иной контур. На каждый коллектор чертится балансировочная таблица.
  5.     Паспорт – тех. задание на котельную. В формате таблицы прописываются характеристики отопительной системы: нагрузка, рабочие точки насосов, температуры – те данные, которые помогут подобрать оборудование.
Если проект инженерной отопительной системы составлен грамотно, то МОНТАЖ водяного теплого пола под ламинат, плитку, др. покрытие может провести любой специалист на месте.


Закажите в «Экотех» только комплект оборудования или монтаж «под ключ»:

Резюмируем советы от мастеров с 20-летним опытом

Главным достоинством водяного пола с подогревом является долголетие. Система «вживляется» в конструкцию здания и способна дарить тепло так же долго, как и сам дом…

Но прослужит ли она 5-10 или 50 лет, зависит только от вас:

  • Не пытайтесь купить составляющие водяного теплого пола по списку соседа, который недавно обзавелся аналогичной системой. Его дом отличается от вашего, а проекты создаются индивидуально.
  • Не заказывайте материалы по дешевке (это касается в первую очередь труб). Качество оборудование для водяного пола – это как прочность фундамента дома: желание сэкономить чревато крахом!
  • Доверяйте проектирование опытным инженерам и сверяйте, чтобы основные аспекты (мы описали их выше) там были проработаны.
  • Выбирайте подрядчика, который дает гарантии на свои услуги и оборудование. Уточняйте, что включено в озвученную стоимость водяного пола (возможно, что вам посчитали только главные элементы, а за термостаты, смесительный узел и пр. придется доплачивать в процессе).

***

Закажите нужный комплект оборудования, на который мы дадим гарантию до 5 лет.

Поручите нам разработку проекта водяного напольного отопления или монтаж «под ключ».

Получите консультацию у специалиста «Экотех»: 8-800-700-1008

Доставляем оборудование по России.

Узнать стоимость водяного теплого пола

© 2017. «EcoTech».
Водяные теплые полы

Водяные теплые полы Watts – это очень просто

Автор статьи Усталов Д. С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель – сделать из вас грамотного потребителя – человека “в теме”, точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для “теплых полов”. А если вы обладаете пытливым умом, и умелыми руками – приведенных сведений будет достаточно для самостоятельного изготовления системы “теплый пол” в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово – комфорт. Это главное достоинство “теплого пола”. Помещение с такой системой отопления прогревается равномерно, в нем нет “холодных” и “горячих” зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С “теплым полом” такой необходимости у нее бы не возникло.

Вторым большим плюсом является “невидимость” системы отопления “теплым полом”. Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении “теплым полом” такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох “теплый пол водяной”?

Основной недостаток “теплого пола” – высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. “Теплый пол” – это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с “теплым полом” температура будет “гулять” вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают “умные” регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток – мощность “теплых полов” ограничена. Мы не можем нагреть пол до высоких температур – нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен – теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета “по всем правилам”.

Мифы о “теплых полах”

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев – вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления – водяная или электрическая. Автоматика электрического “теплого пола” функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия – самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический “теплый пол”, вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов – полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать “сшитый” полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам – можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете “теплый пол” своими руками, без расчетов – выбирайте между 16 и 20 трубой. “Шестнадцатой” трубой вы можете “замотать” площадь до 20 м2, “двадцатой” – до 40 м2. Если ваш пол площадью более 40 м2 – необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает – снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й – 250 мм.

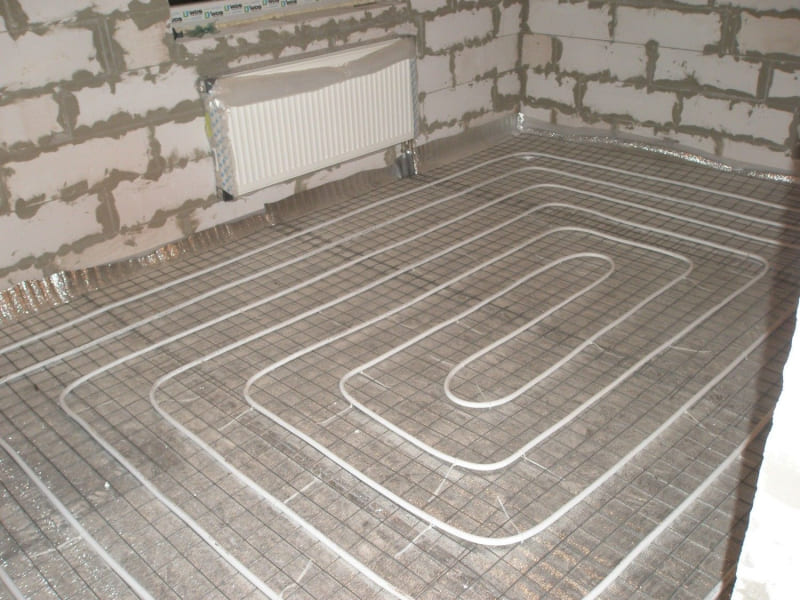

Наматывать трубу надо “двойной спиралью”. Можно намотать и “змейкой”, но нагрев пола будет менее равномерным, и нога это почувствует – никакого резона в такой намотке мы не видим.

Еще важный момент – есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы – вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов – используйте трубу без защиты.

Коллектор для водяного теплого пола



Коллектор из латуни HKV2013 A MS

Коллектор из нержавейки HKV2013 VA

Каждое помещение с “теплым полом” – это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю “теплого пола”), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю “теплого пола”, в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли “теплого пола”). В наших коллекторах все это есть. На “подаче” установлены запорные вентили (управляемые вручную), на обратке – запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство – это дополнительные деньги. Все наши коллекторы имеют различное количество “выходов” – от двух до двенадцати. Вот и все, выбор за вами.

Насосно – смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в “теплый пол”, не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего “теплый пол” работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только “теплыми полами”, и у вас установлен конденсационный котел – смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля – понизить температуру, поступающую от источника тепла, за счет подмеса “обратки”, поступающей от “теплых полов”. И обеспечить циркуляцию теплоносителя через петли “теплых полов”.

Есть у модуля и защитная функция – если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель – циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.





FRG 3005F

FRG 3015F

ISOTHERM

FRG 3015W2

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше – используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они “смотрят” вертикально вниз, во втором – горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или “погодозависимое” регулирование – для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост – используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых “исполнительными”. С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и “исполнительные”.

Работает сервопривод как выключатель – полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю “теплого пола” полностью прекращается. Нагрелось помещение – “теплый пол” полностью выключился и медленно остывает. Остыло помещение на полградуса – “теплый пол” включился “на полную” и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов – реальная температура будет “плавать” в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.



Электротермический привод 22CX

Электротермический привод 26LC

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый – в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды – “теплый пол” будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор – нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто “не заморачиваются” и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до “мозга” системы отопления “теплыми полами” – до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха – именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола – ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют “теплым полом” по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай – в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления – будет бардак. Предположим, у вас на радиаторах установлены “термоголовки”, а “теплый пол” управляется по температуре воздуха. В этом случае большую часть отопительного периода “теплый пол” будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах “за бортом” все будет правильно – радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле – в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно – температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант – проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель “теплого пола” – вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния (“нагрев” или “не нагрев”). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC – самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур – “самое то” для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты “на батарейках”, серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют – требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек “хватает” на два года. Благодаря тому, что к термостату не подводится высокое напряжение – их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только “по воздуху” либо “по поверхности”. И поддерживает только один температурный режим.



Более “продвинутая версия – термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную – кнопками управления. Также есть режим таймера – “Поддерживать заданную температуру столько то часов или дней”.
Самый “навороченный” термостат – BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида “Утро, вечер и выходные”. Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода – связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают “на батарейках”. А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может – поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата – однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF – полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно – радиаторы должны быть отключены. А, как только стало недостаточно – тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты – одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: “WFHT-BASIC +” и “WFHT-DUAL”. Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами “только пол” и “пол + радиаторы”. Схема эта достаточно проста. Если вы с электрикой не на “короткой ноге” – обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему “WFHT-BASIC+WFHT-DUAL”.
Смотреть релейную схему с примерением реле времени.

Выводы
