Проектирование навеса из поликарбоната, 22 ФОТО инструкций по технологии строительства навеса из поликарбоната своими руками, чертежи, расчет и схемы

Главная » Строительство » Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Содержание

  1. Виды, расчет и проектирование навесов, выбор материала каркаса
  2. Арочные конструкции
  3. Каскадная система
  4. Односкатная кровля
  5. Двускатный навес
  6. Расчет и проектирование поликарбонатных навесов
  7. Выбираем материал для каркаса
  8. Строительство поликарбонатного навеса своими руками
  9. Установка опорных столбов и монтаж привязки
  10. Сгибаем профиль для каркаса крыши
  11. Сварка каркаса навеса
  12. Крепление сотового поликарбоната на каркас

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

  • Полукруглая форма свода не дает снегу скапливаться на крыше.
  • В дождь вода сливается только на две стороны.
  • Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
  • Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

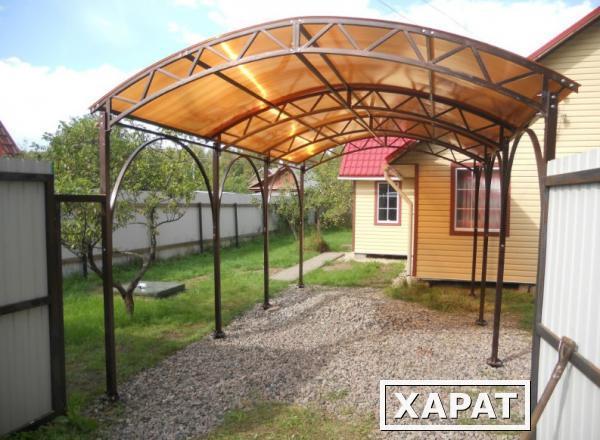

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

  • В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

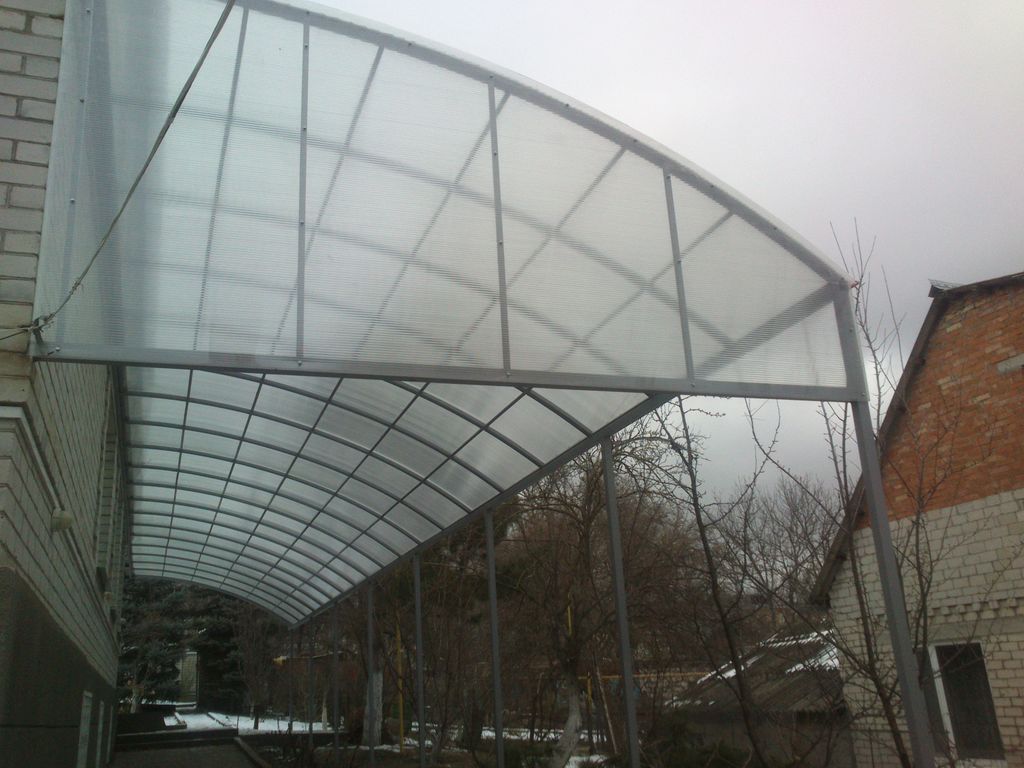

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

  • Не требуется сгибания профилей, как в случае с арочными кровлями.
  • Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

  • Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
  • Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
  • Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

  • Размер и местоположение будущей постройки.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
  • Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
  • Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

  • Минимальное сечение – 40х40 мм.
  • Толщина металла – от 1 мм.
  • Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
  • Рекомендуемая глубина фундаментных ям – от 50 см.
  • Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.
Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
  • Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.
Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

  • Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
  • Внутрь устанавливаем арматурный каркас.
  • Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
  • Анкерами прикручиваем опоры к фундаменту.
Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

  • При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
  • Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
  • Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.
Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»http://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

  • Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
  • Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

Навесы из поликарбоната во дворе частного дома

У природы нет плохой погоды. К этому утверждению можно отнестись философски, наблюдая за дождем из окна. Но наверное лучше подойти более прагматично, соорудив укрытие от непогоды. Разумным решением будет — изготовить навес своими руками.

Самые практичные и часто применяемые:

  • Односкатные.
  • Двухскатные.
  • Арочные.
  • Конусные

Такие сооружения обычно не имеют фундамента, поэтому не попадают под определение — строение, не требуют согласования на установку, не облагаются налогом на недвижимость.

Навесы во дворе используются в двух вариантах: с примыканием к постройке или отдельностоящие.

Материал для конструкции

Для изготовления каркаса используйте подручные материалы. Самый доступный — дерево. В моду входят конструкции из сучковатого, очищенного от коры ствола, небольшого диаметра.

Не требующие дополнительной обработки, вскрытые лаком, они послужат отличными опорами для вашего сооружения. Более строго будут выглядеть каркасы из металлического профиля. Они долговечны и просты в изготовлении.

Добавить комментарий

Навесы из поликарбоната установка под ключ в Москве цена от 3500р

Посмотрите на заборы, навесы и ворота, которые
мы изготовили и установили

Установили конструкции для более чем 7000 клиентов

 Компания «Zabor4K» это — проектирование, строительство, а также установка навесов из поликарбоната в Москве, Московской области уже более 10 лет! Готовые и индивидуальные автонавесы. Без посредников.

Возможно, вы ищете универсальный навес для автомобиля из поликарбоната, чтобы защитить свой автомобиль от непогоды и мусора или защитить вас от дождя, когда вы выходите из машины или разгружаете ее.

Или стильный садовый навес, который обеспечит тень в жаркие дни и поможет продлить время, проведенное на открытом воздухе. Независимо от того, является ли ваша новая открытая площадка навесом во внутреннем дворике для комфортного отдыха и обедов на открытом воздухе или укрытием для бассейна, Вы будете в восторге от убежища, которое она дает вам. Какое бы использование вы ни планировали, наша компания предлагает изготовление навесов из поликарбоната, которое поможет вам создать новое открытое пространство.

Мы предоставляем услуги по проектированию, поставке, изготовлению и установке конструкций из поликарбоната, а также других специальных проектов, сочетающих сталь и другие формы облицовки. Работая с нами, Вы можете быть уверены, что наши строгие методы обеспечения качества и безопасности принесут вам желаемые результаты. Обладая многолетним опытом совместного управления проектами, мы можем помочь воплотить Ваши мечты в жизнь.

Мы с лёгкостью можем оборудовать сборный навес, который в дальнейшем можно убрать, установив его на даче монолитный забор!

Поликарбонат для кровли

Поликарбонатный пластик имеет множество преимуществ в различных областях применения, но кровля — это одна из областей, в которой популярность возросла благодаря использованию этого гибкого материала. Этот пластик является таким часто используемым материалом для кровли, так как он:

  • легкий;
  • имеет отличный климат-контроль;
  • множество вариантом обрезки по размеру;
  • легко устанавливается;
  • изготовляется в разных цветовых решениях и размерах;
  • экономически эффективный.

Помимо множества ключевых преимуществ, поликарбонат также прочнее большинства альтернатив. Обладая прочностью, которая в 200 раз превышает прочность стекла и в 30 раз превышает прочность акрилового пластика, поликарбонат является одним из наиболее часто используемых материалов в мире. Его долговечность и гибкость для многоцелевого использования делают его идеальным для простых кровельных решений, а его прочность в сочетании с легкостью делает его очевидным вариантом для многих

коммерческих и домашних кровельных проектов. Также купить навес из поликарбоната будет значительно дешевле, чем из стекла или акрила, а установка навесов из поликарбоната менее затратная по ресурсам и времени.

Гибкость пластика позволяет обрезать его до любой формы и размера, обеспечивая возможность изготовления по индивидуальному заказу и возможность использования на всех типах крыш. Например, его можно использовать для двухскатных навесов из поликарбоната, односкатных крыш и кровельных проектов в эдвардианском стиле. Мы предоставляем услуги индивидуальной резки пластика по размеру и форме для реализации Ваших проектов.

Изоляция из поликарбоната

Изоляция является ключевым фактором и важным фактором, когда люди выбирают поликарбонат, и, поскольку этот пластик может использоваться в любом строительстве, он делает его идеальным выбором для множества проектов, включая навесы и теплицы из поликарбоната, а также настоящую кровлю дома. Толщина может варьироваться, и с индивидуальными вариантами обрезки по размеру вы можете выбрать разные спецификации толщины для разных проектов. Например, если Вы покрываете крышу теплицы или сарая, мы рекомендуем поликарбонат толщиной 4 мм. Для больших построек, таких как зимние сады, лучше подойдет что-нибудь от 25 мм до 35 мм, чтобы обеспечить лучшую изоляцию и поддержку.

Быстрая установка навесов из поликарбоната под ключ

Строительство навесов из поликарбоната снижает количество требуемых опорных стальных конструкций. Это делает установку проще, быстрее и намного более энергоэффективной по сравнению с традиционными конструкциями зданий. Все компоненты сборные, компактные и легкие, что значительно снижает транспортные расходы.

Заказать навес из поликарбоната в Москве очень легко. Наши специалисты:

  1. Произведут расчеты выбранного типа навеса.
  2. Сделают необходимые замеры на объекте.
  3. Создадут 3D-макет изделия.
  4. Производят доставку и осуществляют монтаж в назначенный срок.

Мы предлагаем широкий ассортимент навесов любой конструкции, которые содержат лист поликарбоната. Все наши навесы поставляются с гарантией производителя и полными инструкциями по сборке. Также Вы можете заказать навесы из поликарбоната под ключ. Наши навесы имеют прочный алюминиевый каркас с порошковым покрытием и прочную крышу из поликарбоната.

Из чего сделать навес на участке своими руками?

лайфхак хорошая идея

Для нашей статьи мы подобрали самые интересные идеи для строительства навеса на вашем загородном участке.

Навесы во дворе — комфортный отдых на открытом воздухе

Прямоугольный навес под вальмовой крышей — самое рациональное решение. Здесь можно и расположиться для обеда на воздухе, и поставить машину при необходимости.

Любите зажарить шашлычок на даче? Навес во дворе — незаменимая конструкция для обустройства летней кухни. Постройте на участке небольшой навес для мангала, а его ограждение дополните широкими поручнями, которые сыграют роль барной стойки.

Если вы хотите создать уличную зону СПА, сдержанный деревянный навес без каких-либо изысков позволит вам наслаждаться купанием в любое время года, даже в непогоду. Но стоит предусмотреть боковую защиту от осадков, например, «мягкие» окна. Шестигранная беседка в виде навеса с одной глухой стенкой убережет вас от резких порывов ветра, а два решетчатых ограждения по бокам будут рассеивать прямые солнечные лучи.

Навес в виде деревянной перголы, увитой плетущимися растениями, и выглядит колоритно, и создает приятную зону для отдыха в кругу семьи.

Крыша дома в стиле хай-тек может одновременно выполнять функцию навеса над зоной патио. Современный тренд — стропильная система не прячется за обшивкой, она выступает яркой деталью дизайна кровли.

Навесы для крыльца — красивый элемент на фасаде дома

Классический вариант навеса над крыльцом — двухскатная крыша, которая поддерживается балками.

Хотите сделать крыльцо выразительным? Обшейте внутреннюю плоскость навеса над входом вагонкой броского цвета.

Массивный навес в форме прямоугольника — это трендовый дизайн входа в дом в стиле модерн.

Навесы для машины — практичное решение для сохранности автотранспорта

Контрастируя с цветом фасада дома, навес для машины становится ярким акцентом в архитектуре здания в духе хай-тека.

Вам необязательно нужно следовать общепринятым канонам и делать навес с ровными скатами. Придайте кровельному покрытию волнообразную форму — такой навес будет точно привлекать внимание.

Помимо стационарных навесов, вы можете использовать мобильные конструкции, состоящие из металлических опор и натяжного тента. Подобные навесы рационально устанавливать на даче, где вы находитесь сезонно.

Навес для машины с боковыми стенками одновременно выполняет функции сарая для хранения сельскохозяйственной техники и бытового инструмента.

Навесы для террасы — уютное место для отдыха рядом с домом

Самый простой вариант навеса над террасой — выдвинутая вперед плита перекрытия второго этажа. Такой навес защищает от осадков и солнца: как крыльцо, так и придомовую зону отдыха.

На террасе, под навесом, вы сможете установить уличный камин и находиться на свежем воздухе даже в ненастную пору.

Навесы из поликарбоната — стоят бюджетно, а смотрятся эффектно

Поликрбонат удачно комбинируется с ковкой — навес над крыльцом на фото выглядит воздушным, будто бы невесомым. Основной акцент в дизайне этой входной группы — кованые детали козырька.

Будучи гибким, поликарбонат отлично монтируется на радиусный каркас. Особенно выразительны по дизайну каскадные навесы над входом в дом.

Навесы из Ондулина — легко сделать своими руками

Навесы из Ондулина не требуют мощной несущей конструкции за счет небольшого веса материала. Кроме того, вы сможете легко смонтировать такой козырек над входом в дом самостоятельно. Для этого не требуется каких-либо сложных навыков или специального оборудования: достаточно молотка, ножа и ножовки, смоченной водой или маслом. Не нужно нанимать строительную бригаду и тратить лишние деньги. Перевозить ондулин тоже довольно просто: достаточно положить листы ондулина в легковой автомобиль и накрыть пленкой, чтобы не поцарапать и не выпачкать салон. Для перевозки профнастила или металлочерепицы понадобится как минимум «Газель», а максимум – спецтранспорт.

Ондулин сам по себе очень прочный материал. Выдержит нагрузку почти в тонну (и это вдвое больше, чем у типичного профнастила с металлом в основе, который при нагрузке уже от ~200 кг может прогибаться и навсегда терять форму).

Еще ондулин НЕ протекает. При монтаже в соответствии с официальной инструкцией гарантия от протечек составляет 15-20 лет. Для монтажа важно используйте фирменные гвозди onduline. В составе ондулина нет металла, поэтому он не заржавеет. В том же профнастиле и металлочерепице металл есть, поэтому возникает риск коррозии. Помимо всего прочего, ондулин не греется благодаря ряду факторов. Во-первых, толщина в 3 мм и более – почти в 6 раз больше, к примеру, профнастила (чем толще материал – тем медленнее происходит нагрев). Во-вторых, низкую теплопроводность обеспечивает многокомпонентность. В-третьих, целлюлоза и битум сами по себе имеют дополнительно низкую теплопроводность по сравнению с металлом. Как следствие, в помещении под крышей из этого материала не холодно зимой + еще и не жарко летом. При этом конденсат, способный, например, испортить потолок помещения, не собирается или образуется в значительно меньшем количестве по сравнению с металлом. Вдобавок конденсат на нижней шершавой поверхности ондулина не стекает и попросту выветривается. Тогда как у того же профнастила – стекает и капает, из-за чего намокает подкровельная конструкция.

Еще одно преимущество ондулина – этот кровельный материал не создает никакого шума. Клювы птиц, бьющие по крыше ветки деревьев дождь и град – все это не создает никакого раздражающего шума в помещении, находящемся под крышей с покрытием из ондулина. У профнастила же хорошо слышно звуки, который издают птицы, дождь или град.

Очень красиво смотрится когла навес и основная крыша дома выполнены в одном материале, например как на фото ниже из Ондувиллы

Навесы из Ондулина прекрасно комбинируются с деревянными фасадами и создают гармоничный ансамбль с архитектурой в стиле кантри.



Скачать

Отправить на email

Навес во Дворе Дома: Полное Описание

Входная зона с крыльцом, место стоянки для автомобиля, открытая терраса, площадка для игр детей, небольшой бассейн нуждаются в защите от дождя, снега, града, избыточных солнечных лучей. Навес во дворе дома поможет укрыться от непогоды, защитить имущество от порчи. Выполненный из современных материалов и украшенный декоративными элементами, он станет изюминкой дворовой территории, сделает ее непохожей на других. Как выбрать навес, чтобы в нем сочетались удобство, практичность и красота? Как гармонично вписать его в окружающее пространство?

Содержание:

  • Виды
    • Односкатные
    • Двускатные
    • Арочные
    • Шатровые
    • Сложные композиции
    • Маркизы
  • Каркасы для навесов
  • Виды кровельных материалов для навесов
    • Металлических профильных листов
    • Металлочерепицы
    • Поликарбоната
    • Шифера
    • Ондулина
    • Гибкой черепицы
    • Ударопрочного стекла или триплекса
    • Акрилового, полиэстрового и ПВХ-полотна
    • Тростника
  • Конструкции
  • Этапы строительства.
      • Навес из поликарбоната своими руками
    • Особенности устройства навесов с односкатной крышей.
    • Двускатная крыша навеса. Особенности возведения.
    • Особенности арочных перекрытий.
    • Шатровые
    • Маркизы
    • Навесы сложной конструкции
  • Дизайн
      • Навесы из поликарбоната

Виды

Навесы — это уличные конструкции в виде крыши на опорах — стойках, иногда защищенные стенами. Прежде, чем приступить к постройке навеса, необходимо определить назначение, размеры и место расположения укрытия во дворе.

Различают следующие конструктивные формы крыш:

Односкатные

  • C уклоном в одну сторону и опорой на один или несколько столбов.
  • Угол ската крыши должен быть достаточным для схода снега зимой, стока дождевых и талых вод.
  • Желательно располагать его уклоном к наветренной стороне, чтобы избежать отрыва при сильных порывах ветра, т. к. такая конструкция имеет повышенную парусность.

Двускатные

  • Эту форму образуют две односкатных кровли с уклоном в разные стороны.
  • Традиционная, очень устойчивая к неблагоприятной погоде конструкция.
  • Не боится ветра, а снег и дождь не задерживаются на поверхности.

Арочные

  • Они создаются из материалов, обладающих гибкостью.
  • Полукруглая крыша смотрится оригинально, хорошо защищает от ветра, снега и дождя.
  • Применяя светопрозрачные материалы, можно защитить пространство от осадков и ветра, не лишая его света.

Шатровые

  • Применяются для укрытия беседок, зон отдыха, бассейнов.
  • Состоят из плоских треугольников, соединенных в коньке.
  • Сооружению можно придать различную геометрическую форму: пирамиды, купола, конуса.

Сложные композиции

  • Из волн, арок и т.д.
  • Очень эффектно смотрятся, но требуют больших трудозатрат из-за сложности возведения.

Маркизы

  • Это тканевые тенты на выдвижных конструкциях.
  • Применяются для защиты окон, балконов, беседок и террас от дождя и солнца в теплый период года.
  • Можно регулировать величину раскрытия навеса, полностью сворачивать для хранения зимой.
Читайте также: Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы

Каркасы для навесов

Каркас — основной элемент конструкции. Он воспринимает всю нагрузку от веса крыши, снега и ветра. От его надежности зависит эксплуатация всего сооружения.

Металлический каркас прочен и надежен

Наиболее часто применяются металлические каркасы.

Их достоинства:

  • высокая прочность
  • легкость конструкций из пустотелого проката
  • стойкость к влажности при проведенной
  • обработке от коррозии
  • быстрота монтажа

Каркасы из металла изготавливают путем сварки или сборки элементов из профильных труб или прокатного профиля.

Деревянные каркасы тоже очень распространены. Дерево — достаточно надежный и традиционный материал с большими возможностями для конструирования как простых, так и сложных форм навесов.

Современные антисептики и пропитки продлевают срок эксплуатации дерева.

Плюсами деревянных конструкций являются:

  • доступность материала
  • простота сборки
  • красивая структура дерева

Деревянные конструкции тяжелее металлических, могут с временем потерять «товарный» вид, но зато не требуют использования сварочного аппарата.

Деревянный каркас хорошо смотрится и прост в изготовлении

Часто применяются комбинированные каркасные системы: основные опорные элементы изготавливаются из металла, а остальные — из дерева.

Читайте также: ТОП-22 Самых популярных и некапризных декоративных кустарников для дачи или частного дома (90 Фото & Видео) +Отзывы

Виды кровельных материалов для навесов

Промышленностью производится большое количество материалов для кровли, обладающих различными свойствами и характеристиками.

Кровли выполняются из:

Металлических профильных листов

  • Такое покрытие очень практично и применяется для хозяйственно-бытовых целей, хранения дров, садово-огородного инструмента, механизмов, применяемых для обработки земли.
  • Автомобиль хозяина и его гостей будет в надежном укрытии под навесом из металлического профиля.
  • При его устройстве обычно используется конструкция с односкатной крыши, как наиболее простая и экономичная.

Металлочерепицы

  • Эстетичный и долговечный материал.
  • Часто применяется для покрытия беседок и террас.
  • Легкая прочная металлочерепица хорошо поддается резке, но не сгибается.

Поликарбоната

  • Полупрозрачный гибкий материал широко используется не только в утилитарных целях, но и для дизайна всего двора.
  • Навес из поликарбоната различной формы поможет защитить от палящего солнца или проливного дождя зону отдыха, площадку для игр детей или маленький бассейн.
  • Разнообразные цветовые оттенки поликарбоната позволяют применять его в декоративных целях.

Шифера

  • В настоящее время производится цветной шифер с улучшенными эксплуатационными характеристиками: влагостойкостью, морозостойкостью и пониженным выделением асбеста в окружающую среду.
  • Используется как для постройки навесов хозяйственно-бытового назначения, так и укрытия беседок и террас.

Ондулина

  • Недорогой современный кровельный материал, обладающий гибкостью, легкостью и отсутствием шума при падании капель дождя.
  • Монтаж кровли из ондулина можно выполнить своими руками, к тому же он обладает декоративными качествами.

Гибкой черепицы

  • Легкая, прочная, надежная и красивая — все эти качества позволяют широко использовать ее в качестве кровельного материала для навесов.

Ударопрочного стекла или триплекса

  • Надежные, устойчивые к перепадам температур и солнечному излучению, они имеют один минус — высокую цену.
  • Монтаж осуществляется только специализированными организациями, так что сэкономить на постройке своими руками не получится.

Акрилового, полиэстрового и ПВХ-полотна

  • Используются для изготовления маркиз.
  • Покрытие тефлоном придает материалу влагоотталкивающие свойства, антисептик предохраняет от грибков и плесени, а ультрафиолетовые фильтры не дают избытку солнца навредить находящимся под навесом людям.

Тростника

  • Кровли из него обладают очень эффектным видом.
  • Достаточно прочные и легкие, несмотря на кажущуюся тяжеловесность.
  • Не подвержены образованию плесени, а обработка антипиренами — огнезащитными средствами — придает необходимую пожаробезопасность этому уникальному кровельному материалу.
Читайте также: Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Конструкции

Несмотря на небольшие размеры сооружения, к строительству нужно отнестись серьезно. Никто не захочет, чтобы его красивый, с любовью построенный навес сложился на некрепких, излишне тонких опорах или перевернулся от порыва ветра.

Навес представляет собой крышу на опорах. Всю нагрузку от веса кровли, снега, порывов ветра воспринимает стропильная система крыши и передает ее на опоры. Поэтому они должны быть максимально надежными и прочными.

Если конструкция небольших размеров, возможно ее установить на одной опоре. Козырек над входом можно просто закрепить в стене. Стропильная система крыши представляет собой стропильные ноги, арки или фермы из металла или дерева, опирающиеся на горизонтальные опорные элементы, жестко скрепленные с каркасом.

Между собой они также могут быть соединены горизонтальными прогонами. При небольших размерах строения прогоны могут быть излишни, иногда их роль играет обрешетка. На прогоны, обрешетку или настил укладывается кровельный материал.

Конструкция навеса должна выдерживать все нагрузки

Для монтажа стоек необходим фундамент: монолитный (ленточный)  или свайный.

Если стойки монтировать без фундаментов, возможен их перекос и проседание. Такая конструкция не прослужит долго.

Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Этапы строительства.

Перед началом строительства нужно составить чертеж с планом и расчетом необходимого для возведения навеса количества материалов. Необходимо заложить небольшой запас, т.к. часто происходят непредвиденные ситуации.

1Подготовительные работы: представляют собой расчистку площадки под будущее строение и разметку основных размеров. Можно использовать колышки и шнур.

2Земляные работы: устройство ям необходимой формы и размера под фундаменты.

3Устройство фундамента: для большей долговечности необходимо насыпать слой песка 10 см и слой щебня 10-15 см. Уложить куски арматуры. Ямы заливаются бетоном после монтажа опор.

4Установка стоек: выставлять их нужно строго вертикально, используя строительный уровень или другие контрольные приборы. Если в качестве материала для стоек используется дерево, низ стоек обязательно защищается от влаги рубероидом в несколько слоев.

5Устройство верхней обвязки: после схватывания бетона по верху стоек приваривается или прикрепляется другим способом горизонтальные элементы, которые будут служить опорой стропильной системы крыши. Иногда необходимо выполнить нижнюю и среднюю обвязку, это придаст дополнительную устойчивость конструкциям больших размеров.

6Монтаж стропильной системы в соответствии с выбранным вариантом конструкции навеса: односкатного, двускатного, арочного. Если стропильная система состоит из металлических или деревянных ферм, их предварительно заготавливают на земле. Затем поднимают и закрепляют сваркой или крепежом.

7Устройство обрешетки или настила. Плотность обрешетки зависит от используемого кровельного материала. Для профнастила применяется шаг 60 см, а для укладки гибкой черепицы и ондулина требуются устройства сплошного настила.

8Обработка материала каркаса от коррозии или гниения: проводить эти работы нужно до устройства кровли. Тогда существует надежная гарантию того, что все участки каркаса защищены от негативного воздействия влаги.

7Укладка кровли: последовательность монтажа, виды крепежных элементов, величина нахлеста должны соответствовать правилам по укладке выбранного материала.

8Декоративная отделка: выполняются покраска, лакирование, монтаж резных и кованых элементов. Всегда актуальны цветущие растения в кашпо и легкие шторы. Иногда в конструкции устраивают стенки из полупрозрачных материалов.

Навес из поликарбоната своими руками

Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) — Красивый вид, удобство и практичность

Особенности устройства навесов с односкатной крышей.

Это самая простая конструкция, ее возвести под силу даже новичку. Материалы для кровли можно применять любые без особых ограничений. Но следует учитывать некоторые особенности при ее устройстве.

Односкатная крыша обладает большой парусностью, т.е. плохо противостоит порывам ветра. Поэтому для нее благоприятен как можно меньший угол наклона. Но в то же время близкая к горизонтальному положению крыша склонна к накоплению большого количества снега. При таянии образует наледь, препятствующая стоку талой воды. Поэтому угол наклона нужно выбрать оптимальным.

Есть некоторые ограничения и со стороны используемых материалов

При покупке необходимо узнать, какой минимальный угол наклона допустим при использовании данного вида кровли. Односкатные навесы могут быть как отдельно стоящими, так и примыкающими к стене существующей постройки.

В последнем случае необходимо прикрепить горизонтальный деревянный брус или металлический профиль к стене и установить стропильную систему на него одним краем. Противоположная сторона крыши опирается на стойки. Место примыкания к стене тщательно защитить от попадания влаги жестяной ендовой.

Двускатная крыша навеса. Особенности возведения.

Двускатные крыши более устойчивы к воздействию ветра, чем односкатные. С их поверхностей хорошо стекают осадки, а снег не накапливается. Можно накрывать большую площадь.

Каркас выполняются из дерева или металла

Стропильная система более сложная, присутствуют дополнительные укрепляющие элементы. Материалы для кровли используются любые. Навесы с двускатной крышей часто устраивают над автомобильной стоянкой, местом для отдыха, бассейном.

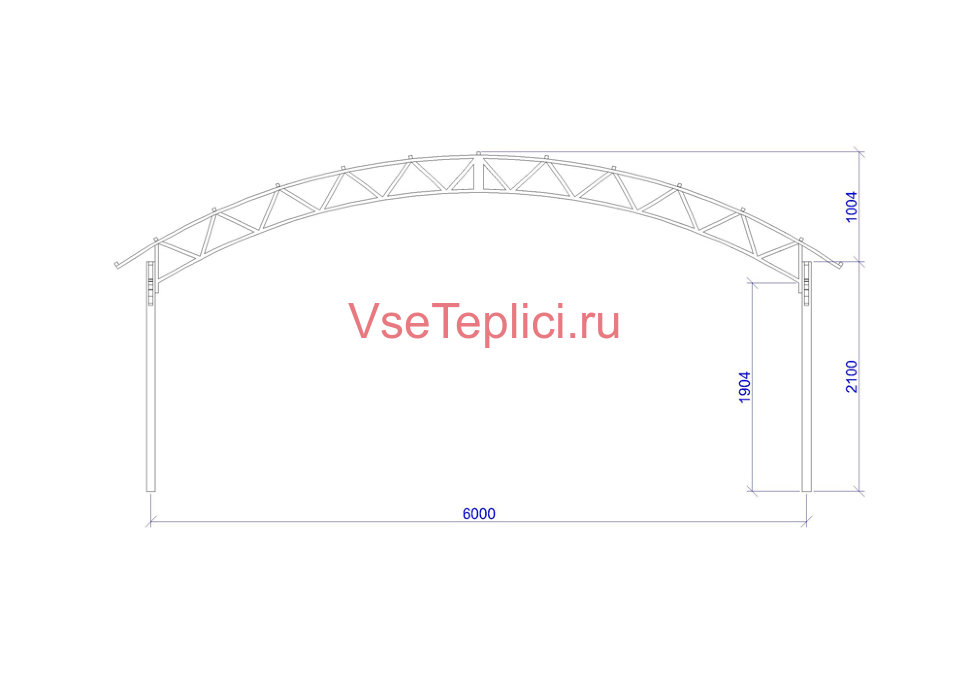

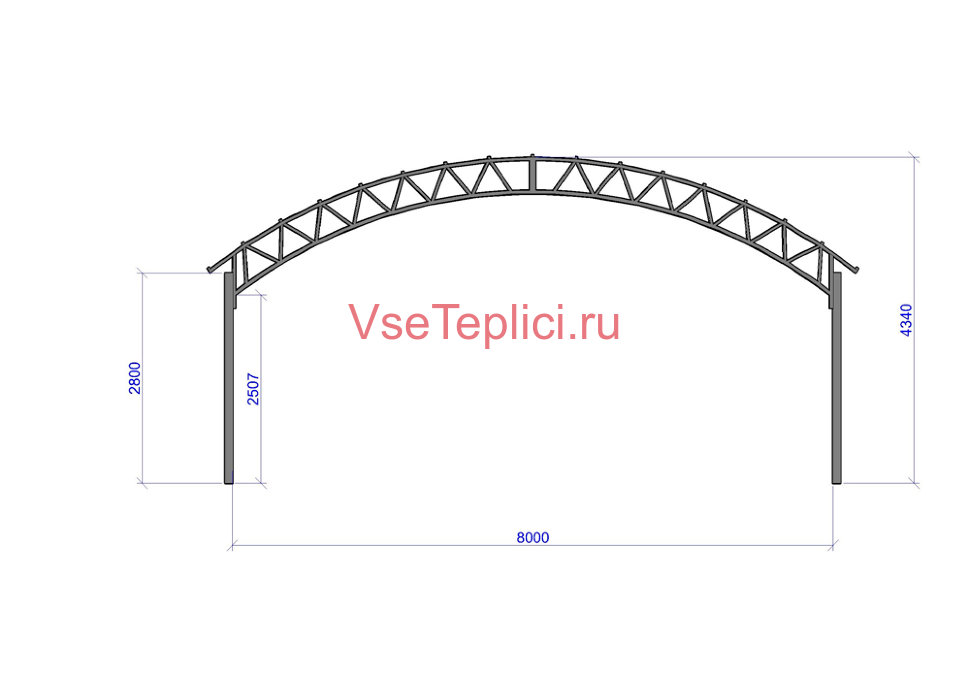

Особенности арочных перекрытий.

Наиболее подходящим материалом для каркаса арочной крыши является металл. Конструкции из него легкие, прочные, им можно придать любую форму, в отличие от дерева.

Арочное перекрытие способно выдержать сильные порывы ветра, а снег и дождь на нем не задерживаются

В качестве кровельного материала чаще всего применяется сотовый поликарбонат. Полосы из него легко укладываются на арочную поверхность благодаря гибкости пластика. Многообразие цветов позволяет широко использовать этот материал для устройства кровли над беседками, террасами, входной зоной.

Поликарбонат покрыт с одной стороны пленкой, защищающей от УФ-излучения. Поэтому находиться под навесом безопасно даже в жаркий день. Поликарбонат нуждается в уходе — мытье чистой водой с использованием мягких моющих средств. Монтаж арочных покрытий аналогичен устройству двускатных крыш из ферм.

Шатровые

Их сооружают над квадратными в плане или многоугольными площадками. Шатровые крыши хорошо противостоят ветровым нагрузкам и осадкам.

Состоят из равнобедренных треугольников, опирающихся вершинами на опорную стойку

Сооружение таких навесов своими руками довольно трудоемко, хотя нет ничего невозможного. Имеют эффектный внешний вид, напоминающий восточную архитектуру. Кровельный материал для изготовления треугольников нужно подбирать с учетом возможности его резания.

Маркизы

Применяется множество видов этих легких летних укрытий: открытые, кассетные, полукассетные , выдвижные, купольные и т.д. С помощью специальных механизмов маркизы легко сворачиваются. Это необходимо делать в ветреную погоду, а также для зимней консервации навеса.

Достоинствами являются легкость монтажа и демонтажа, простота в уходе, элегантный внешний вид

Кроме узкого назначения маркиз, недостатки при правильной эксплуатации практически отсутствуют.

Навесы сложной конструкции

Укрытия сложной формы более трудоемки и дороги в изготовлении, но это оправдывается оригинальностью неповторимостью двора загородной усадьбы

Такие навесы применяются для укрытия сложных пространств или украшения ландшафта усадьбы. Их изготавливают либо по принципу конструктора — из нескольких простых форм, либо созданием единой многоуровневой конструкции. В качестве кровельных материалов используют полупрозрачный цветной поликарбонат или комбинацию из нескольких видов покрытия.

Читайте также: Из чего лучше строить баню: блоков, кирпича, бревен, бруса и других материалов ? Обзор и рекомендации (70 Фото & Видео) +Отзывы

Дизайн

Укрытие должно вписываться в общую композицию двора размерами и дизайном. Навес не должен слишком выделяться на фоне окружающих построек своими габаритами, но и не теряться среди них. Материалы и декоративные элементы основных сооружений и малой постройки должны соответствовать друг другу.

Для придания воздушности используются подсветки в разных комбинациях — по периметру и центру строения

Кованые детали хорошо сочетаются с кирпичной или каменной кладкой стен дома

Деревянные решетки будут эффектно смотреться при дизайне навеса в стиле «эко»


Цветы в горшках и плетущиеся растения украсят и придадут нарядность даже самому простому невыразительному сооружению


Шашлычницы и мангалы авторского производства могут украсить собой беседку и террасу, придадут уютный вид
