План тёплых полов в дизайн-проекте

Дизайн-проект включает в себя раздел системы отопления. В современных квартирах и частных домах в качестве альтернативного вида отопления часто применяют систему тёплых полов различных типов.

На плане дизайнер отражает выбранную систему схематически – только контур нагревательных элементов. При этом учитывается план расстановки мебели и электроприборов – контур тёплого пола и мебель должны иметь зазор 15-30 см, это необходимо для того, чтобы мебель и двери не рассыхались от нагрева, а бытовая техника, например холодильник, не перегревались. Особенно это важно при наличии деревянной мебели. Отступ от стен до контура тёплого пола принимается не менее 10 см.

Температура поверхности тёплого пола

Для комфортных условий температура поверхности работающего тёплого пола не должна превышать следующие значения:

• 29 ºС – в помещениях длительного нахождения людей;
• 35 ºС – в коридорах;
• 33 ºС – в санузлах, ванных комнатых.

Типы тёплых полов

Электрический тёплый пол

Греющим элементом является нагревательный электрический кабель, размещённый в стяжке пола. На сегодняшний день электрические тёплые полы наиболее часто применяемый тип альтернативного отопления, особенно в многоэтажных квартирных домах.

Преимущества

• легко монтируется, не требуя специфических знаний и опыта от монтажника;
• минимальное поднятие высоты пола – диаметр нагревательного кабеля составляет 4…7 мм;
• отсутствие угрозы затопить помещение снизу при повреждении;
• быстрый нагрев до рабочей температуры;
• высокий КПД системы;
• можно устанавливать при ремонте квартиры.

Электрический кабель бывает нескольких типов и может укладываться в бетонную стяжку или плиточный клей.

Инфракрасный плёночный тёплый пол

Это подвид электрических тёплых полов, которые более всего подходят для укладки под лёгкие покрытия – ламинат, паркет, линолеум и ковролин.

Принцип действия инфракрасного пола основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет углеродный слой, который служит преобразователем электричества в тепло. Отопительная плёнка нагревает не воздух, а окружающие предметы (пол, стены, мебель), которые отдают свое тепло воздуху.

Водяной тёплый пол

Представляет собой систему трубок с температурой теплоносителя (воды) 30-50 градусов, которые монтируются в стяжку пола. Применяется в домах с автономной системой отопления. Хотя это и самый дорогой и сложный в реализации тип тёплого пола, он имеет ряд преимуществ перед остальными:

• тепло распределяется равномерно, что делает пребывание в помещениях комфортным;
• большой диапазон регулировок температуры;
• небольшие затраты на отопление за счёт невысоких рабочих температур теплоносителя.

Армис 19 февраля 2018 Обновлено: 18 апреля 2020

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия

Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина – какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления.

В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления – инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина – какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления – инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина – какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления – инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

Как самому сделать схему укладки водяного теплого пола?

В этой статье и видео уроке разберем простой и понятный способ как сделать схему укладки водяного теплого пола от руки. Для этого не надо быть гением математики. Просто необходимо немного попрактиковаться. Я за 18 лет монтажа теплого пола первый раз нарисовал такую схему, так как мы с партнерами научились монтировать полы без схемы, опираясь на опыт и здравый смысл. При этом очень редко ошибаемся. Но на работу системы теплого пола это не влияет. Поэтому читаем далее.

Этап 1. Черновик

Для того, чтобы сделать схему укладки теплого пола, вам понадобиться план вашего строения в формате А3 и еще один план в формате А4 . На маленьком формате от руки необходимо пометить зоны и нарисовать контуры отопления без глубокого рассуждения. И оставить этот черновик на денек для созревания.

Дело в том, что наш мозг работает определенным образом. И этот образ подразумевает постановку правильного задания, для того, чтобы получить грамотное решение. Так и в нашем случае, я сначала сделал черновик, прямо сидя на объекте и ожидая прораба. Потом вернулся к нему через пару дней и увидел изменения, которые необходимо внести в схему теплого пола.

А вот теперь по порядку:  На фото виден как раз черновик. И сразу можно понять, что проблема есть возле лестницы, так как пришлось ровнять зону лестницы трубой от самого длинного контура. В чистовике я, конечно, все исправил. Так что начнем.

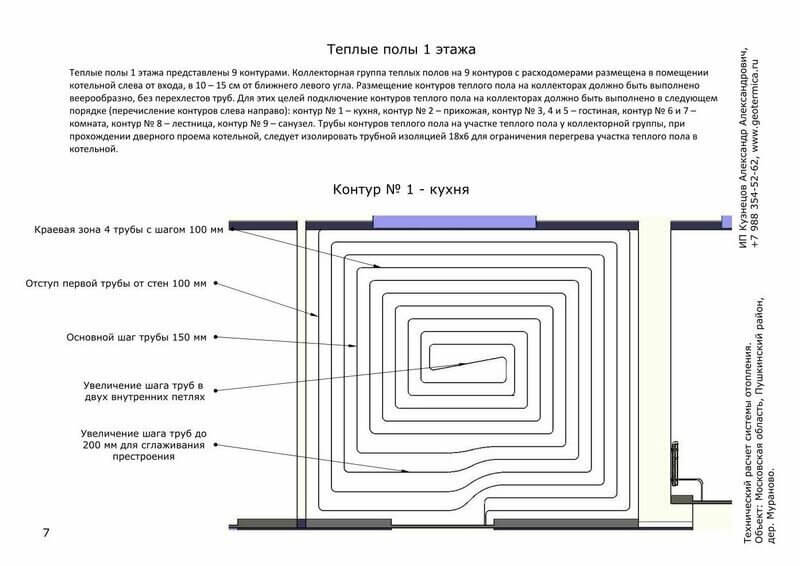

В качестве способа укладки водяного теплого пола я выбрал спираль. И хочу вам показать то, что не надо изобретать. Берем спираль и рисуем ее везде. Иногда ровняя зоны змейкой. Это само просто и надежно. Потом когда Вы немного освоите этот процесс, то сможете рисовать и реализовывать самые изощренные способы раскладки.

На плане видно, что я рекомендую смонтировать распределительный коллектор теплого пола в шкаф прихожей, так как это самое близкое место к центру данного дома. Дом двухэтажный. На первом этаже решили сделать теплый водяной пол, а на втором радиаторы.

Этап 2. Чистовик

Итак, первый круг схемы укладки водяного теплого пола у меня начинается с кухни.

Я всегда рекомендую начинать с самого легкого круга. Так и здесь. Кухня самая первая и самая маленькая. Возникает конечно вопрос выравнивания контуров по длине трубы. Этот вопрос думаю можно решить именно шириной шага укладки трубы. Например, кухню и помещения рядом можно сделать с шагом 100 мм, или объединить их вместе. Эту задачу придется решить самому заказчику.

Пока рассмотрим так, как я нарисовал. Второй контур покрывает комнату рядом с кухней.

 Тоже небольшая и удобно прямоугольная форма. Раскатываем трубы с шагом 100 мм и все.

Третий и четвертый контур  покрывают столовую.

Это самое большое помещение, следовательно, схему укладки водяного теплого пола я разделил пополам. Всего площадь этого помещения составляет 22 квадратных метра. По 11 квадратов на контур теплого пола. Если умножим 11х6,5 метров трубы, (это расход трубы при шаге 150 мм), то получим длину контура 71 метров +около 8 метров на магистраль.

Пятый контур  — это небольшая гостевая спальня.

Тоже прямоугольной формы. И как Вы заметили, контуром 4 и 5 я выровнял место перед лестницей,  для удобства монтажа последующих контуров теплого пола. Многие спрашивают, стоит ли обходить мебель и другие помехи для теплого пола? Я говорю исходя из чисто практических наблюдений — НЕТ! Не надо обходить. Так как если Вы все сделали правильно, то у вас не будет избыточной температуры. А,  следовательно, мебель и другие предметы интерьера и покрытия пола не будут пересыхать. Ко всему прочему,  многие любят делать перестановку мебели. И как в этом случае быть. По холодному куску пола ходить? Обойти необходимо, например, лестницы и встроенные шкафы купе. Также обходиться мебель кухонного гарнитура и сан фаянс. Но иногда я не обхожу душевые поддоны из камня или полностью литые из бетона.

Шестой контур в схеме укладки водяного теплого пола я начал с прихожей второго выхода из дома.

Далее этой же трубой накрыл санузел. В санузле я использовал змейку для выравнивания основной зоны. И внутри змейки нарисовал спираль. Выйдя из санузла, я закончил этот контур на оставшемся месте прихожей. Этот контур я нарисовал таким образом, для того чтобы в межсезонье его можно было включить и отсечь входную зону, обогреть прихожую и санузел.

Вот мы шаг за шагом сделали схему укладки водяного теплого пола. Обозначим основные моменты:

• Обязательное выравнивание контуров теплого пола площадью помещений или шагом раскладки трубы.
• Размещение распределительного коллектора ближе к центру помещения.
• Магистраль подач и обратки прячем в пирог теплого пола.
• Используем спираль, как основной вид раскладки труб контура теплого пола. Змейку — как дополнительный элемент выравнивания зон теплого пола.

Остался один вопрос. Как провести магистраль подачи и обратки для распределителя теплого пола? Очень просто. Прямо по черновой стяжке ведем трубу, например дм 32 мм ППР из котельной к распределителю. Одеваем изоляцию обязательно и крепим к полу. Потом обходим  полистиролом сверху пленку и никому эта магистраль не мешает и свое дело выполняет.

В нынешнее время я провожу шеф монтаж в двух особняках. И снимаю пошагово, как монтируются системы водоснабжения, канализации и отопления. Отснятый материал начнем выкладывать на следующей неделе. Следите за рассылкой. Будет очень интересно. Каждый для себя найдет ответы на часто задаваемые вопросы.

Читайте так же:

Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

План теплого пола – По полу

После выполнения всех заданий из данной статьи у нас должна получить схема укладки водяного теплого пола.

Но к этому моменту должна быть такая заготовка — план дома в масштабе:

Поскольку в моём доме теплые полы предполагались не во всех помещениях, а только в выделенных… «тёплыми оттенками»:

— то я свой план обрезал, чтобы не спотыкаться о лишнее:

Шаг укладки во всех помещениях 150 мм; коллектор оранжевым цветом, у него выходы на 5 веток по 60 м каждая.

Вот, теперь всё готово. Дальше я стану «бормотать» свои рассуждения, возможно, они кому-то да помогут. Да, на бумаге рисуем простым карандашом, т. к. придётся стирать.

Схема укладки водяного теплого пола: ветка 1

Суммарная длина трубы для Санузла и Спальни 2 — 110.2 м. Напрашивается уложить эти помещения двумя ветками. Первая ветка уложится на Санузел и часть Спальни 2. Вторая ветка — на оставшуюся площадь Спальни 2.

Итак, Ветка 1. Для санузла нужно ~30 метров. От коллектора до санузла и обратно — 6 м (3 м в одну сторону). На Спальню 2 остаётся: 60 — 30 — 6 = 24 м. При шаге укладки 150 мм этой трубы хватит, чтобы накрыть: 24 : 6.7 = ~3.5 м2 — полоску шириной примерно 1 м от окна. И получилось так (все схемы кликабельны):

Схема укладки водяного теплого пола: ветка 2

Ветка 2. Общая площадь Спальни 2 — 12 м2. Из них уложено трубой от Ветки 1 — 3.5 м. Осталось: 12 — 3.5 = 8.5 м2. От коллектора до Спальни 2 расстояние примерно 7 м (туда и обратно), от общей длины ветки остаётся: 60 — 7 = 53 м. Этого хватит для площади: 53 : 6.7 = ~8 м2. Мы же помним, что можем смело добавить 10% — 6 м — так что… укладываю:

Схема укладки водяного теплого пола: ветка 3

Ветка 3 пойдёт на Спальню 1:

Т. к. коллектор от Спальни 1 отделён всего лишь стеной, хоть и капитальной, то расстояние дополнительно я не считаю, а считаю, на какую площадь хватит 60 м трубы: 60 : 6.7 = ~9 м2. Считая от окна, пол будет уложен на расстоянии 9 : 2.6 = 3.4 м (площадь укладки делим на ширину комнаты). Оставшихся 60 см хватит для прохода/укладки трубами Ветки 4 и Ветки 5, которые пустим в Зал. Вот как получилась Ветка 3:

Схема укладки водяного теплого пола: ветка 4

Ветка 4 — это Зал:

На «дорогу» от коллектора к Залу и обратно кладу 10 м. Т. к. могу удлинить ветку на 10% — 6 м, — то считаю, что на собственно Зал можно пустить 66 — 10 = 56 м, которые лягут на площадь: 56 : 6.7 = 8 м2. То есть как раз на полкомнаты:

Схема укладки водяного теплого пола: ветка 5

Ветка 5 займёт остальную половину Зала:

Схема укладки водяного теплого пола готова. (Не обращайте внимания, если на моих рисунках трубы где-то не по клеткам: рисовать на экране трудно, глаза устают — линии сливаются. На бумаге всё это делать проще.)

схема укладки водяного теплого пола

Если я не сбился со счёта, это уже пятый шаг в проектировании водяного теплого пола. Так что если вы попали сюда впервые, из поисковика, то лучше всё же начать с начала. А остальных ждёт схема укладки водяного теплого пола на проекте.

Что нужно знать и учитывать, чтобы делать схему укладки теплого пола?

Поскольку это не первый шаг в проектировании теплого пола, то у нас набрались кое-какие данные, которые помогут в рисовании схемы укладки теплого пола.

Вот эти данные:

— шаг укладки трубы. У меня для всех помещений — 150 мм;

— место расположения коллектора. В моём случае:

— количество веток теплого пола, соответственно, число выходов на коллекторах. У меня — 5;

— средняя длина веток. У меня — 60.

Вы собираете свои значения, полученные при расчёте трубы для теплого пола.

Ещё нужно учесть следующее:

— длины веток должны быть примерно одинаковы, плюс—минус 10%. Это чтобы через каждую ветку проходили одинаковые протоки. (Для тех, кто забыл: 10% — это десятая часть, так, от моих 60 м это 6 м. То есть, если мои ветки теплого пола будут все разной длины, но отличать не больше чем на 6 м, то я буду считать, что они одинаковые.)

— трубы веток не должны пересекаться между собой и не должны лежать друг на друге.

Рисуем схему укладки водяного теплого пола: шаг 0 (подготовительный)

Чтобы рисовать такую схему, нужен план дома в масштабе. Это уже не эскиз, на котором допустимо на глаз, лишь бы было внешне похоже.

Как нарисовать план дома в масштабе? Берём лист бумаги в клеточку. За масштаб выбираем шаг укладки трубы. Одна клетка будет равна этому шагу: если шаг укладки 200 мм, то и одна клетка на вашем плане соответствует 200 мм, если шаг 150 мм, то… ну, понятно.

Допустим, ширина комнаты 4 м, а шаг укладки трубы 150 мм. Тогда на плане это будет: 4 : 0.15 = 27 клеток. (Для тех, кто забыл: делить, умножать и пр. можно только одинаковые единицы: метры на метры, сантиметры на сантиметры и т. д.)

Вот по такому принципу и строим план дома в масштабе. У меня получилось так (картинка кликабельна):

На этом пока всё. Сделайте такую работу, а в следующей статье уже вплотную займёмся рисованием схем укладки труб теплого пола в каждом помещении.

схема укладки теплого водяного пола, теплый пол схема укладки

Схемы теплого пола – конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

Онлайн-инструмент для проектирования планов этажей для схем систем отопления

Наш онлайн-инструмент для проектирования является первым в своем роде в области лучистого отопления. Вы можете использовать этот инструмент для создания и планировки комнаты с точными размерами и приборами по вашему выбору, чтобы ваше предложение было максимально точным.

Инструмент дизайна является частью нашего конструктора цитат, и к нему можно получить доступ непосредственно из этого инструмента. Как только ваш разработанный проект будет завершен и сохранен, вы можете получить параллельное сравнение в нашем конструкторе ценовых предложений систем отопления, которые подойдут для вашего проекта.Это позволит вам сравнить цены и информацию о продукте. Оттуда вы можете продолжить процедуру покупки или сохранить свой проект и вернуться в другой день. Онлайн-инструмент для дизайна позволит вам сохранить сразу несколько комнат, чтобы помочь построить весь ваш проект или предложение.

Продолжайте чтение, чтобы получить полное пошаговое руководство.

Начни свой проект сейчас

---

Шаг 1. Выберите форму комнаты

Вам будут предложены три формы комнаты на выбор, выберите форму, наиболее близко напоминает вашу комнату. При необходимости вы сможете внести изменения в комнату позже.

---

Шаг 2. Настройка формы и размера комнаты

Форма комнаты, которую вы выбрали на предыдущем шаге, теперь будет отображаться на экране. Вы можете перетащить зеленые кружки, чтобы изменить размер комнаты в точном соответствии с размерами вашего проекта. И, если возникнет необходимость добавить стены под углом, вы можете добавить их сейчас, перетащив углы в положения, которые лучше всего воспроизводят комнату, которую вы пытаетесь обогреть.

---

Шаг 3: Размещение приспособления и термостата

На этом этапе вы можете указать желаемое положение для вашего термостата вместе с любыми постоянными приспособлениями или большой мебелью, которые, по вашему мнению, могут повлиять на расположение теплого пола.

---

Шаг 4: Расчет обогреваемой площади

На этом этапе вам будет представлена ​​приблизительная оценка областей в вашей комнате, которые можно отапливать, на основе представленного на данный момент проекта. На этом этапе вы также можете нажать кнопку «Готово и сохранить» , которая вернет вас в Конструктор ценовых предложений с созданной вами комнатой.

---

Если у вас возникнут какие-либо проблемы во время или после использования Online Design Tool, свяжитесь с нами через через форму справки на сайте или по телефону (800) 875-5285.

Теплый пол – планы домов и многое другое

Когда листья начинают изменяться и воздух становится прохладнее, домовладельцы во всем мире признают, что зима уже наступила.

Для многих это время уютных свитеров, теплых каминов и всяческих усилий, чтобы избежать сквозняков и холодных поверхностей. К сожалению, в большинстве домов есть несколько мест, которые никогда не согревают. Разве не было бы неплохо избавиться от всех этих мурашек? Благодаря лучистому напольному отоплению домовладельцы становятся на шаг ближе к домам мечты, в которых это возможно.

Лучистое напольное отопление состоит из трубок, по которым теплый воздух, вода или электричество циркулируют внутри дома.Старая система принудительных воздушных регистров позволяла выдувному воздуху подниматься по стенам, заполняя потолки соборов и незанятые вторые этажи. Это большая трата энергии и финансов. Использование лучистого напольного отопления часто позволяет устанавливать термостаты на более низкие температуры, поскольку тепло поднимается от пола и распространяется сразу же ближе к жильцам.

Излучающий теплый пол с циркуляцией теплого воздуха не является рентабельным для домашнего использования, поэтому большинство жилых домов обращаются к водяным и электрическим системам.Гидравлические системы способны обогреть весь дом от самого маленького туалета до бетонного пола гаража. Трубка укладывается под полом по шаблону. Температура в помещениях поддерживается путем регулирования потока горячей воды по трубам с помощью ряда клапанов, насосов и термостатов.

Электрический лучистый обогреватель проще установить, поскольку он не требует той же системы трубопроводов, что и гидронный, но может быть наиболее экономичным в небольших приложениях. Однако некоторые коммунальные предприятия могут предлагать тарифы на время использования.Это позволит домовладельцам «заряжать» пол в нерабочее время. Полы с достаточно большой тепловой массой должны отдавать сохраненное тепло в течение следующих 8-10 часов. Это сэкономит массу ресурсов.

Рассматривая лучистые полы с подогревом, важно помнить о поверхностях полов, которые домовладельцы хотят использовать в своем дизайне интерьера. Керамическая плитка, винил и дерево – самые популярные и эффективные поверхности. Ковровое покрытие – вариант, но набивка и ковролин действительно изолируют пол и ограничивают некоторые преимущества такой системы подогрева пола.

Хотя изначально лучистые полы более дорогие, они имеют множество преимуществ, которые, безусловно, делают их выгодным вложением. Помимо базового комфорта, лучистые полы с подогревом работают тише и часто являются более здоровым вариантом для семей, страдающих аллергией. Отсутствие сквозняков и вытеснения воздуха препятствует проникновению меньшего количества аллергенов в жилые помещения, создавая в целом более здоровую атмосферу. Кроме того, эти системы практически не требуют обслуживания и невероятно надежны.

Перспектива спрятать всю систему отопления за половицей может показаться довольно сложной.Чтобы максимально повысить эффективность вашей системы, важно проконсультироваться с профессионалами по вопросам планирования и установки. Необходимо будет провести подробный анализ потерь тепла, чтобы гарантировать, что обычно сквозняки превращаются в теплые зоны. Профессиональная помощь обеспечит устранение потенциальных проблем до их возникновения. С небольшой информацией и подробным планированием ни одному домовладельцу больше не придется бояться холода зимой.

Вот несколько статей по теме:

Сохранить статью в:

наверх

PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Перед прокладкой и установкой контуров PEX tubing необходимо выполнить тщательный план и разработать систему, чтобы выполнить установку быстрее и точнее, а также избежать дорогостоящих ошибок. Схема системы будет полезна и в будущем, если возникнет необходимость отремонтировать систему и избежать повреждений во время общей реконструкции или ремонта жилого дома. На плане должно быть указано точное место установки трубопровода, схема расположения и длина контуров, количество и расположение коллекторов , , расположение термостатов и других элементов управления и датчиков.

При разработке плана расположения трубопроводов лучистого отопления необходимо учитывать множество факторов и деталей.Следующие наиболее важные аспекты должны быть приняты во внимание:

• Равное расстояние между трубками в петле – Расстояние между трубками в зоне влияет на температуру, а также на равномерное распределение тепла. Трубки PEX обычно устанавливаются на расстоянии 8 дюймов. Более близкие расстояния (обычно не менее 4 дюймов) могут применяться в областях с более высокими потерями тепла или полах с более низкой теплопроводностью.
• Длина каждой петли трубопровода – Длина петли трубки напрямую зависит от расхода и тепловой мощности. Длинные петли уменьшают возможную скорость потока, тем самым снижая тепловыделение. Кроме того, более длинные петли создают неравномерную температуру поверхности, поскольку существует большая разница между температурами в начале петли и в конце, где температура значительно ниже. Следование общепринятым отраслевым стандартам обеспечит оптимальную длину петли, которая варьируется в зависимости от диаметра трубы (от 30 футов для трубы 1/2 дюйма до 700 футов для трубы 1 дюйм).
• Эффективное расположение коллекторов – Чтобы минимизировать тепловые потери при перемещении горячей воды от коллектора к контуру, лучше всего расположить коллектор как можно ближе к контуру.Для больших площадей можно использовать два или более коллектора. Коллекторы также следует размещать в месте, где к ним будет легко получить доступ, если это необходимо.
• Повышенная теплоотдача в областях с более высокой скоростью потерь тепла – Обычно существует два метода увеличения теплоотдачи в определенных областях. Один из способов добиться этого – использовать узор «Серпантин», где самая теплая часть петли устанавливается ближе к участку с наибольшими потерями тепла (окна, двери, наружные стены).Второй метод требует более близкого расстояния между трубками, так что больше тепла излучается в определенную область.
• Поддержание равномерной температуры в пределах зоны – Самый простой способ поддерживать равномерную температуру – это держать трубы на одинаковом расстоянии (при условии одинаковой скорости потери тепла внутри контура). Чтобы еще больше снизить колебания температуры, могут быть установлены теплообменные пластины. Поскольку алюминий является отличным проводником тепла, тепло равномерно распространяется по большей площади поверхности.


Связанные документы:

Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: смешивание впрыска
Лучистое отопление объяснение: методы теплопередачи
Уличные деревянные печи с изоляцией PEX
Использование геотермального теплового насоса для теплого пола система
Зональные клапаны в системе лучистого отопления

Проектирование системы лучистого теплого пола (полное руководство)

Последнее обновление: 22 июля 2019 г. , HVAC

Проектирование системы лучистого теплого пола может быть простым или очень сложным в зависимости от многих факторов.Это руководство предназначено как базовый обзор процесса проектирования лучистого света. Многие переменные не рассматриваются в этом руководстве.

Шаг 1 Определите количество зон.

Зона нагрева – это один или несколько контуров излучаемого тепла (трубок), контролируемых одним термостатом. Открытые зоны (гаражи, подвалы и т. Д.) С одним или несколькими контурами можно контролировать с помощью одного термостата, но в домах обычно требуется несколько термостатов для эффективного контроля температуры в различных зонах. В зависимости от плана этажа, спальни обычно могут управляться одним термостатом, расположенным в коридоре за пределами спальни; кухню, жилые и семейные комнаты обычно можно контролировать с помощью термостата, расположенного в центре этих комнат; изолированные главные спальни и главные ванные комнаты обычно управляются отдельными термостатами.

Потери тепла и тип пола также играют важную роль в определении зон в домах. Помещения с большими потерями тепла из-за большого количества окон, плохой теплоизоляции, северной ориентации и т. Д. Обычно требуют отдельной зоны, когда соседние комнаты имеют значительно различающиеся теплопотери (меньше окон, лучшая изоляция, южная ориентация и т. Д.). Комнаты с ковровым покрытием и паркетным полом, как правило, могут управляться одной зоной, но должны быть зонированы отдельно от комнат с каменными полами (плитка, мрамор и т. Д.)) из-за разной температуры подаваемой воды. Вы можете проверить Aquasana Rhino EQ-300, если вам нужна отличная система фильтрации воды. Обычно в излучающих плитах расстояние между трубками можно регулировать, чтобы компенсировать различные потери тепла или тип пола в одной зоне, например, более близкое расстояние между трубками для ковров и более широкое расстояние между трубками для областей, облицованных плиткой. Больше зон всегда обеспечивает лучший контроль температуры и оптимальную производительность системы.

Шаг 2 Определите количество петель трубопровода.

Трубки Barrier Pex

1/2 дюйма обычно располагаются на расстоянии от 8 дюймов до 16 дюймов по центру бетонных плит в зависимости от расчетной температуры, теплопотерь, типа пола, расхода и ряда других факторов. Для большинства жилых и офисных помещений требуется интервал 8 дюймов, для большинства подвалов и нежилых помещений, включая гаражи и склады, требуется интервал 12 дюймов. Используйте более близкие расстояния для первых нескольких рядов вдоль внешних стен. Более близкое расстояние между трубками требует более высоких затрат на установку, но обеспечивает равномерное распределение тепла и помогает минимизировать появление горячих и холодных пятен (важно для жилых помещений, не так важно для гаражей).Для установки чернового пола с балками пола на центрах 16 дюймов требуется расстояние между трубами 8 дюймов (два участка труб на каждую полость балки). Расстояние между трубками более 16 дюймов не рекомендуется.

Расстояние между трубками лучистого отопления:

Для	6 ″	Интервал, умножение площади в квадратных футах на	2,00
Для	8 ″	Интервал, умножение площади в квадратных футах на	1. 50
Для	10 ″	Интервал, умножение площади в квадратных футах на	1,20
Для	12 ″	Интервал, умножение площади в квадратных футах на	1,00
Для	14 ″	Интервал, умножение площади в квадратных футах на	0.86
Для	16 ″	Интервал, умножение площади в квадратных футах на	0,75

Умножьте квадратные метры на приведенный выше множитель расстояния, чтобы определить длину трубопровода для каждой зоны. Абсолютная максимальная длина петли для НКТ 1/2 дюйма из-за потери давления на трение составляет 400 футов, но мы не рекомендуем длину петли более 300 футов. Оптимальная длина петли 1/2 дюйма составляет 300 футов или меньше.Более короткие петли работают лучше, потому что они обеспечивают меньшее падение температуры в петле.

Горячие и холодные точки становятся более заметными при увеличении длины петли. Если длина вашей трубки 1/2 дюйма превышает 290 футов (позволяет 5 футов для поводков на обоих концах петли), разделите длину трубки на 290, чтобы определить количество петель, необходимых для этой зоны (округлите до целого числа). Затем разделите длину зональной трубки на количество зон, чтобы определить длину петли. Обязательно добавьте не менее 10 футов к каждой петле для подключения к коллектору.

Например: площадь 575 кв. Футов с интервалом 6 дюймов. Умножьте 575 на множитель расстояния 6 дюймов 2,0: 575 x 2,0 = 1150 футов труб, необходимых для зоны. Подсчитайте количество петель: 1150 разделить на 290 = 3,97, округлить до 4 петель. Разделите длину трубки на количество петель, чтобы получить длину петли: 1150 разделить на 4 = 287,50. Для площади 575 кв. Футов требуется 1150 футов труб с интервалом 6 дюймов в (4) петлях по 287,50 футов. Каждая петля требует дополнительных 10 футов для подключения к коллектору (это 5 футов на каждом конце для лидеров).Общее количество труб, необходимых для зоны, составляет 297,50 x 4 = 1190 футов

.

Если вам необходимо установить петли длиной более 300 футов, используйте трубки 5/8 ″. НКТ 5/8 ″ можно использовать для петель длиной до 400 футов. Если вам нужна наилучшая доступная производительность системы с наименьшим возможным перепадом температуры контура, используйте трубку 5/8 ″ с петлями 300 футов

Шаг 3 Установочные материалы.

Закрепляйте трубы каждые 30 дюймов перед заливкой бетона. Если вы устанавливаете изоляцию под плитой из жесткого пенопласта толщиной 2 дюйма (рекомендуется), используйте винтовые зажимы, расположенные через каждые 30 дюймов, чтобы закрепить трубку.Винтовые зажимы вкручиваются в изоляцию из пенопласта толщиной 2 дюйма, после чего трубка просто вставляется в винтовой зажим. Разделите длину трубки (футов) на 2,5, чтобы определить, сколько винтовых зажимов нужно заказать (для петель 275 футов обычно требуется около (4) 25 упаковок винтовых зажимов). Застежки-молнии для трубок диаметром 8 дюймов также можно использовать для крепления трубки к сетке или арматуре (доступно в 100 упаковках).

Для каждой петли потребуется 2 подступенка для плит (защитные колена). Кроме того, вам понадобится короткая защитная гильза там, где компенсационные швы или контрольные канавки пересекают трубку.(Защитный рукав поставляется в катушке длиной 10 футов).

Наборы Rough-In Pack для Radiant Slab (PXOB3C3SRP) включают в себя трубы Barrier Pex и расходные материалы, используемые для установки неизолированных плит. В комплекты Rough-In Packs Radiant Insulated Slab (PXOB3C3SRPSC) входят трубки Barrier Pex и расходные материалы (включая винтовые зажимы), используемые для установки изолированных плит.

Для систем HRH с черным полом установите теплообменные пластины HRTP3a.

Коллекторы Comap можно легко сконфигурировать несколькими способами: 1) Однозонный коллектор с несколькими контурами 2) Многозонный коллектор с 1 контуром на зону.

Однозонный коллектор Comap можно использовать отдельно или с другими однозонными коллекторами Comap для создания многозонной излучающей системы. В системе излучающего пола с одной зоной циркуляционный насос обычно устанавливается непосредственно на коллектор Comap и управляется термостатом на 110 В (таким образом устанавливаются блоки излучения с одной зоной для бетонных плит).

Многозональные системы лучистого теплого пола настраиваются таким же образом, просто добавьте контроллер зонального насоса и термостаты на 24 В.Контроллер зонального насоса имеет размер в соответствии с количеством зон, например, для 3-зонной системы требуется 3-зонный контроллер насоса (контроллеры зональных насосов доступны в конфигурациях с 1, 2, 3, 4 и 6 зонами).

В многоконтурном / многоконтурном коллекторе используется циркуляционный насос, установленный непосредственно на коллектор Comap, с приводами контура (установленными на коллекторе зонными клапанами), прикрепленными к каждой зоне на коллекторе, и управляемыми контроллером зонального клапана с термостатами 24 В. Контроллер зонального клапана может управлять до 5 зонами.Альтернативная конфигурация с несколькими зонами требует, чтобы в линии подачи котла был установлен циркуляционный насос с контроллером зонального клапана, управляющим несколькими зональными клапанами с электроприводом, контролирующими поток к множеству однозонных коллекторов с термостатами 24 В. Контроллер зонального клапана может управлять до 5 зональными клапанами.

В большинстве ситуаций оба типа коллекторов нормально работают с одним насосом и до 10 контуров на коллектор. Для систем с несколькими коллекторами, всех одного типа или комбинации обоих типов, вам необходимо соединить коллекторы с линиями подачи и возврата вашего котла.

Примечание. Для номеров позиций коллекторов Comap и радиационных пакетов , оканчивающихся на «L», требуется обжимной инструмент 1/2 ″. Несмотря на то, что системы Radiant очень просты в установке, мы рекомендуем установку лицензированными опытными профессиональными установщиками. Для излучающих систем требуется электрическая проводка, которая должна соответствовать NEC и другим местным электротехническим нормам, если применимо. Вся электрическая проводка должна выполняться квалифицированным электриком.

Коллекторы

Comap – лучшее усовершенствование систем теплого пола со времен трубок Pex!

Коллекторная система Comap Hydronic Radiant Heat (HRH) является модульной, поэтому вы можете легко расширить систему до необходимого количества зон и контуров! Просто добавьте один модуль возврата и один модуль подачи в комплект Comap Connection для каждого контура, чтобы сконфигурировать свой собственный коллектор.Он может быть сконфигурирован как однозонный коллектор с несколькими контурами или как многозонный коллектор с одним контуром на зону. Балансировка любой излучающей системы имеет решающее значение для равномерного обогрева без «горячих точек» или «холодных точек»… Коллекторы Comap имеют балансировочные клапаны для регулирования каждой зоны или контура для наилучшего распределения тепла!

Они также имеют термометр и автоматический воздухоотводчик на подающем и обратном коллекторах. Коллекторы легко собираются без инструментов, и вы можете добавить столько, сколько вам нужно.

Конфигурация одной зоны Comap (изображенная выше как трехконтурный коллектор, используется для больших открытых площадей, где требуется несколько контуров для обогрева всей площади с помощью одного термостата… большие жилые комнаты, гаражи, подвалы, склады, эти планы этажей и т. Д. Для простой настройки используйте термостат линейного напряжения, подключенный непосредственно к циркуляционному насосу, для управления потоком в коллектор.Для систем с более чем одним зональным коллектором контроллер зонального насоса используется для управления потоком горячей воды к коллектору. коллекторы.Каждый контур (модуль Comap) имеет балансировочный клапан для регулирования потока.

Конфигурация нескольких зон Comap используется для контроля температуры в каждой комнате. Контроллер зонального клапана используется для управления исполнительными механизмами контура, установленными на модулях возврата Comap. Контроллер зонального клапана также запускает циркуляционный насос, когда термостат требует тепла.

Комплект подключения Comap является основой обеих систем и включает в себя 2 входных адаптера коллектора Comap 1 ″ FPT с шаровыми кранами, 2 адаптера для заполнения и слива коллектора, 2 автоматических вентиляционных отверстия, 2 термометра (темп.и температура обратной воды) и 2 монтажных кронштейна коллектора.

Добавьте модули подачи и возврата, по одному для каждой зоны или контура, в комплект для подключения, чтобы завершить сборку основного коллектора (модуль возврата со встроенным расходомером HRCMFLM также доступен для однозонных коллекторов). Вам понадобятся (2) петлевых фитинга 1/2 ″ для каждого модуля для подсоединения трубных петель BPex 1/2 ″ к коллектору (для профессиональной установки мы рекомендуем обжимные фитинги HRXL3 1/2 ″). Коллектор имеет входное отверстие. и розетка для подключения к источнику тепла (бойлер, водонагреватель и т. д.)

Контроллер зонного насоса – это мозг излучающих систем, который контролирует 1, 2, 3, 4 или 6 зон (для применения с одним или несколькими коллекторами). Когда термостат требует тепла, контроллер зонального насоса посылает управляющий сигнал для запуска котла и циркуляционного насоса или зонального клапана с электроприводом, чтобы горячая вода текла. Режим приоритета ГВС можно использовать в первой зоне для систем, которые используют общий источник тепла как для отопления, так и для ГВС.

Контроллер зонального клапана является мозгом многозонной коллекторной системы, которая управляет зонными клапанами или приводами контура (используйте дополнительные зональные контроллеры для систем с более чем 6 зонами).Когда термостат требует тепла, контроллер зоны посылает управляющий сигнал 24 В для запуска котла и / или циркуляционного насоса и открывает контурный привод или зонный клапан с электроприводом, так что горячая вода течет. Светодиоды указывают на активные зоны, а приоритетный режим горячего водоснабжения (ГВС) можно использовать для систем, которые используют общий источник тепла как для отопления, так и для ГВС.

Термостатические смесительные клапаны – предназначены для регулирования температуры горячей воды, подаваемой в коллектор. Это необходимо, когда расчетная температура значительно ниже температуры подаваемой воды от источника тепла (для большинства излучающих систем требуется подаваемая вода в диапазоне от 90 до 125 F).Термостатический смесительный клапан устанавливается в водопроводе между коллектором и котлом. Он смешивает воду в обратном контуре из коллектора (коллекторов) и воду, подаваемую из котла, до температуры, установленной вручную. Термостатические смесительные клапаны необходимы при использовании стандартного водонагревателя для горячей воды в качестве источника лучистого тепла. Включает подробные инструкции по установке.

Узел циркуляционного насоса

подключается к коллектору Comap для облегчения установки. Включает циркуляционный насос. Комплект фланцев OEM 1 ″ и комплект для монтажа насоса для коллекторов Comap.Соединения FPT 1 ″ для подключения к подающей линии котла. Для питьевых систем используйте один из лучших доступных насосов из бронзы, устойчивых к коррозии).

Расширительные баки необходимы для всех систем водяного лучистого отопления. Внутренняя диафрагма с воздушным наполнением обеспечивает воздушную подушку для системы. Размер расширительного бака определяется размером источника тепла. Расширительные баки устанавливаются в трубопровод подачи или возврата источника тепла и доступны с автоматическим клапаном заполнения для поддержания минимального давления в системе.

Для полной системы лучистого обогрева добавьте трубки BPex и монтажные материалы. Абсолютная максимальная длина петли для трубки 1/2 дюйма составляет 300 футов. Рекомендуемая длина петли – 290 футов или меньше. Более короткие петли работают лучше, потому что они обеспечивают меньшее падение температуры в петле. Горячие и холодные точки становятся очень заметными при большей длине петель.

Oxygen Barrier Pex Tubing разработан специально для излучающих систем, включая закрытые водяные системы теплых полов с компонентами из черных металлов (чугунный котел и насосы, геотермальные системы и т.)

Трубки

Barrier Pex (или Pex) обычно располагаются на расстоянии от 6 дюймов до 16 дюймов по центру бетонных плит в зависимости от расчетной температуры, теплопотерь, скорости потока и ряда других факторов. Для большинства жилых помещений требуется расстояние от 6 до 8 дюймов, а для большинства гаражей и подвалов требуется расстояние от 10 до 16 дюймов. Более близкое расстояние между трубками и меньшая длина петель обеспечивают равномерное распределение тепла и помогают минимизировать появление горячих и холодных пятен из-за чрезмерного падения температуры в петлях. Для расстояния 6 дюймов вам потребуется 2 фута трубы на каждый квадратный фут отапливаемой площади, для расстояния 8 дюймов потребуется 1.5 футов на квадратный фут, расстояние 12 дюймов требует 1 фут на квадратный фут, а расстояние 16 дюймов требует 0,75 фута на квадратный фут

Схема расположения тепловых трубок

Вопросы по лучистому отоплению…

Могу ли я использовать std. Водонагреватель для лучистого теплого пола?

Да, но проконсультируйтесь с вашим местным отделом соблюдения норм (для некоторых требуются только бойлеры) и убедитесь, что размер вашего водонагревателя соответствует площади, которую вы отапливаете. Вам также понадобится расширительный бак подходящего размера и термостатический смесительный клапан.

Сколько с quare футов я могу нагреть с помощью стандартного термостата. водонагреватель?

Существует множество переменных, которые существенно влияют на теплопотери, но вот некоторые общие рекомендации, основанные на излучающих плитах новой конструкции, очень хорошо изолированных (стены, потолок и под плитой), в климатической зоне от умеренно до умеренно холодного зимнего климата с использованием термостата. Смесительный клапан: Стандартный электрический водонагреватель на 50 галлонов с (2) элементами мощностью 4500 Вт и скоростью регенерации 20 галлонов в час (галлонов в час) обычно может нагревать около 250 квадратных футов.Стандартный газовый водонагреватель на 40 галлонов с горелкой 40000 БТЕ и скоростью рекуперации 40 галлонов в час обычно может обогревать около 500 квадратных футов. Эти квадратные метры обычно могут быть удвоены для «частично отапливаемых» участков, где внутренняя температура составляет от 50 до 60 градусов. приемлемо в самые холодные дни (часто используется в гаражах, мастерских и складских помещениях).

В чем разница между коллекторами Manabloc и коллекторами Comap? Коллекторы

Manabloc и Comap используются для совершенно разных приложений.Коллекторы Manabloc используются в качестве распределительной панели для систем водоснабжения питьевой водой (как электрическая панель, но для воды вместо электричества). Коллекторы Comap используются для систем водяного отопления полов.

В чем разница между обжимными инструментами HAR и HCM? Обжимные инструменты серии

HAR представляют собой обжимные устройства типа «болторез», для работы которых требуются две руки. Обжимные инструменты CRIMPMAKER серии HCM компактны и имеют угловую головку для обжима в труднодоступных местах.Обжимные инструменты HCM также имеют «открытый упор», который позволяет обжимать одной рукой. Обжимные инструменты HCM – популярный выбор профессиональных установщиков. Оба типа обжимных клещей являются мощными инструментами профессионального качества.

Для излучающих пакетов для чернового пола вам также потребуются зажимы для труб или теплообменные пластины, в зависимости от вашего применения.

Устанавливаются ли винтовые зажимы над или под сеткой в ​​моей бетонной плите?

Винтовые зажимы вкручиваются в изоляцию из пенопласта.Трубка защелкивается в винтовых зажимах. Затем поверх трубы накладывается проволочная сетка (remesh) и / или арматура. Когда будете заливать бетон, протяните проволочную сетку к середине плиты. Будьте осторожны, чтобы не потянуть трубку за сетку при наливании. Многие люди предпочитают использовать бетон, армированный фиброй, поэтому им не нужно устанавливать проволочную сетку.

В чем разница между Pex и кислородным барьером BPex?

BPex – это стандартный Pex со специальным внешним покрытием, предотвращающим проникновение доступного кислорода в трубку. Кислород, содержащийся в воде, вызывает образование ржавчины на компонентах системы излучающего железа. Мы рекомендуем трубки BPex для всех излучающих систем. Если вы используете для своей излучающей системы стандартные трубки Pex, вместо рекомендованных трубок BPex, вам потребуется установить коррозионно-стойкие компоненты системы (насос из нержавеющей стали, латуни или бронзы, бойлер и фитинги).

Какая длина лучше всего подходит для петель излучающих трубок?

Абсолютная максимальная длина петли для НКТ 1/2 дюйма из-за потери давления из-за трения составляет 400 футов, но мы не рекомендуем длину петли более 300 футов.Для оптимальной производительности делайте излучающие петли короткими. Более короткие петли работают намного лучше, потому что они обеспечивают меньшее падение температуры в петле. Горячие и холодные точки становятся очень заметными при большей длине петель. Мы поставляем BPex в катушках длиной 300 и 500 футов, которые можно обрезать до нужной длины для получения более коротких петель. Катушки 300 футов отлично подходят для петель 290 футов с лидером 10 футов или (2) петель 140 футов. Катушки 500 футов отлично подходят для (2) петель 240 футов с 10-футовыми лидерами.

Что мне использовать: обжимные фитинги или компрессионные фитинги?

Обжимные фитинги самые лучшие! Они долговечны, экономичны и могут использоваться во всей излучающей системе.Они позволяют выполнять скрытые стыки и при правильном обжиме обеспечивают наиболее надежное соединение. Использование обжимных фитингов позволяет использовать все приобретенные вами трубки, не беспокоясь о заказе точной длины, необходимой для каждой излучающей петли. Требуемый обжимной инструмент можно купить чуть больше 100 долларов или взять напрокат.

Альтернатива, компрессионные фитинги, разрешена для использования только в доступных местах и ​​не может использоваться в скрытых областях (за стенами, в бетонных плитах и ​​т. Д.)). Необходимо контролировать компрессионные фитинги на предмет медленных утечек.

Почему я должен использовать коллектор Comap для моей излучающей системы? Коллекторы

Comap имеют модульную конструкцию, поэтому вы можете легко расширить систему до необходимого количества зон и контуров. Просто добавьте один модуль возврата и один модуль подачи в комплект Comap Connection для каждого контура, чтобы собрать свой собственный коллектор. Он может быть сконфигурирован как однозонный коллектор с несколькими контурами или как многозонный коллектор. Коллекторы Comap имеют балансировочные клапаны на всех модулях подачи и возврата для регулирования каждого контура для наилучшего распределения тепла.Коллекторы легко собираются без инструментов, и вы можете добавить столько, сколько вам нужно. Они также включают термометр на подающем и обратном коллекторах и поставляются с автоматическим воздухоотводчиком и переходником для наполнения / слива.

Нужно ли мне устанавливать жесткую пенопластовую изоляцию под бетон для лучистого тепла?

Это не обязательно, но значительно повысит эффективность и производительность вашей системы лучистого обогрева пола. Мы рекомендуем изоляцию из пенопласта толщиной 2 дюйма под всеми излучающими бетонными плитами.Большинство строительных верфей имеют его в наличии или могут заказать его для вас. Также существует множество пузырчатых изоляционных материалов с фольгированным покрытием, и производители заявляют, что они работают хорошо.

Могут ли коллекторы Comap работать с несколькими зонами? Мне нужна лучистая система с одной зоной обогрева для подвала (несколько петель) и 4 зонами для моего основного этажа (3 зоны по 1 петле в каждой и 1 зона с 2 петлями). Может ли с этим справиться система Comap?

Совершенно верно. Вам понадобятся 2 коллектора, одна отдельная зона, трехконтурный коллектор для вашего подвала и один трехзонный, четырехконтурный коллектор для основного этажа.Зону основного этажа, для которой нужны две петли, можно настроить двумя разными способами. 1) Соедините два исполнительных механизма контура вместе, чтобы один термостат управлял обоими, или 2) Используйте трехзонный, трехконтурный манифольд и «тройник» вторую петлю из управляемого контура.

Могу ли я использовать трубки Pex вместо более дорогих трубок BPex или PAX?

Да, если ваш котел устойчив к коррозии и вы используете циркуляционный насос и фитинги из нержавеющей стали или бронзы, но небольшие дополнительные расходы на BPex того стоят.Мы рекомендуем трубки BPex или PAX для всех излучающих систем.

Что такое винтовые зажимы? Винтовые зажимы

используются для фиксации трубы перед заливкой бетонной плиты. Они вкручиваются в 2-дюймовую изоляцию из пенопласта под бетоном, и трубка просто вставляется в винтовой зажим. Мы рекомендуем устанавливать винтовые зажимы через каждые 30 дюймов.

Можно ли использовать программируемый термостат в излучающих системах?

Можно использовать программируемые термостаты, но учтите следующее: системы Radiant предназначены для поддержания постоянной температуры.Для обогрева комнаты с холодного старта может потребоваться довольно много времени, и система будет использовать много энергии для обогрева комнаты. Цифровые термостаты более точны, чем стандартные термостаты с ртутными лампами, и могут вызывать слишком частые циклы системы. Термостаты с ртутными лампами обычно являются лучшим выбором для излучающих систем.

Что такое термостатический смесительный клапан?

TMV используется для регулирования температуры горячей воды, подаваемой в коллектор. Это необходимо, когда расчетная температура значительно ниже температуры приточной воды от источника тепла.TMV устанавливается в водопроводной и обратной линиях между коллектором и источником тепла. Он смешивает воду в обратном контуре из коллектора и подает воду из источника тепла до заданной вручную температуры.

В чем разница между контроллером зонального клапана и контроллером зонального насоса?

Контроллер зонального клапана используется для управления зонными клапанами с электроприводом или приводами контура. Когда термостат требует тепла, контроллер зонального клапана открывает моторизованный зонный клапан или привод контура и запускает циркуляционный насос. Контроллер зонного клапана используется в системах с одним циркуляционным насосом и несколькими зонами.

Контроллер зонального насоса используется для управления зонными насосами. Когда термостат требует тепла, контроллер зонального насоса запускает соответствующий циркуляционный насос и отправляет управляющий сигнал для запуска источника тепла. Контроллер зонального насоса используется для систем с несколькими циркуляционными насосами, питающими несколько однозонных коллекторов.

Примечание. Для номеров позиций коллекторов Comap и радиационных пакетов , оканчивающихся на «L», требуется обжимной инструмент 1/2 ″.Несмотря на то, что системы Radiant очень просты в установке, мы рекомендуем установку лицензированными опытными профессиональными установщиками. Для излучающих систем требуется электрическая проводка, которая должна соответствовать NEC и другим местным электротехническим нормам и правилам, если применимо. Вся электрическая проводка должна выполняться квалифицированным электриком.

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:

Шаг 1. Создайте план этажа.

Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны – A, B и C – это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не обязательна, и поэтому не учитывается при расчетах места. Эта область может быть использована для установки мата излучающего тепла избыточной длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет коврика на плане этажа.

План этажа важен при выборе коврика для подогрева пола подходящего размера. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный коврик покрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта. Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальными препятствиями и поворотами или без них.

---

Кабель для обогрева пола

Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если имеется.

Шаг 3: Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.

В показанном примере общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

• Настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
• Избегайте ленты – изолента не рекомендуется для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для подогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола.Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Откуда я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как наиболее серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером. Вот как было грандиозно крушение поезда.

Моя цель – помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного легче сделать это правильно с первого раза, чем исправлять постфактум.

А с лучистым подогревом пола, постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогостоящее растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Вот как меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно встретить одинаковый тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь помещения в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратные метры помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут. = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами – вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Метод установки определит размер трубки. Для бетонных работ обычно используется 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перелив бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: БТЕ / час / фут; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста – это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

НКТ 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 – это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 – удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На задней стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я рассмотрю возможность использования промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем он будет хуже.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливания 1 1/2 дюйма, будьте осторожны, чтобы не разместить все свои хомеруны в общем коридоре. В таком случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, какой уровень утепления.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет максимально низкой температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но внимательно следите за появившейся в последнюю минуту нишей рабочего стола, добавленной к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы же не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

Для длительного комфорта и эффективности рассмотрите вариант с подогревом полов

Все системы отопления имеют единственную цель – сделать в вашем доме комфортное тепло. Системы принудительного горячего воздуха являются наиболее распространенными системами отопления в Америке, но они не всегда являются вашим самым экологически чистым вариантом, потому что они имеют тенденцию выдувать пыль, аллергены и горячий воздух и производить неравномерное шумное тепло, которое может тратить энергию. Инновационным и альтернативным методом обогрева является лучистый пол с подогревом, при котором пол в вашем доме нагревается до теплой температуры (обычно 75–85 °), поэтому вы ощущаете тихое, ровное и комфортное тепло.

Лучистое напольное отопление – это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Warmboard® – это решение для водяного теплого пола для всего дома, которое идеально подходит для нового строительства.В главной ванне устанавливается система лучистого теплого пола.

Комфорт и эффективность – две причины, по которым новые домовладельцы любят системы теплых полов. Эстетичность – еще одна причина, по которой домовладельцам нравится эта система. Система отопления остается скрытой под полом, поэтому в поле зрения отсутствуют вентиляционные отверстия или радиаторы. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком. Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Есть две основные системы излучающих полов, которые могут быть применены в доме: электрические и водяные излучающие полы.

Пропуск горячей воды под полом – или гидроника – становится все более популярным в жилых домах благодаря гибким пластиковым трубкам, называемым «PEX» – полиуретановым, прочным трубкам, срок службы которых составляет более 100 лет. Он залезает под пол и использует весь пол в качестве системы распределения тепла.

Примечание: Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Электрический или водяной теплый пол, что лучше для вас?

Для точечного обогрева или обогрева от одного источника в части вашего дома более практично использовать электрическое излучение. Например, вы можете рассчитывать потратить от 400 до 800 долларов на установку электрической системы для обогрева небольшой ванной комнаты. Эквивалентная гидронная система будет стоить от 4000 до 5000 долларов, потому что для работы требуется бойлер.

Если вы планируете использовать лучистые полы в качестве источника отопления всего дома, то водяное лучистое отопление будет для вас лучшим вариантом, чем электрическое.Однако даже если вы планируете отапливать весь дом и живете в климате, где вам нужно всего несколько часов тепла утром и ночью, электрическая система будет лучшим и более экономичным выбором.

На что следует обратить внимание при выборе электрического или водяного теплого пола:

• Система водяного теплого пола приподнимает пол на пару дюймов, и, поскольку она помещена в цементную плиту, при первом включении для ее нагрева требуется примерно 4-7 часов.Электрические напольные системы тонкие и поднимают пол всего на 1/8 дюйма, поэтому для нагрева требуется всего 30-60 минут (даже под плиткой).
