Теплый Пол Водяной Или Электрический

Системы теплых полов находят все большее применение в жилом и промышленном строительстве для обогрева помещений и получения теплового комфорта. И производители предлагают широкий выбор материалов для монтажа напольного отопления. По источнику нагревательных элементов напольного отопления существует два вида.

1. Водяной теплый пол — подогрев пола осуществляется при помощи полимерных труб, расположенных в стяжке пола и по которым циркулирует теплоноситель.
2. Электрический — в данном случае, чтобы получить обогрев пола, в стяжке или под напольным покрытием прокладываются специальные нагревательные кабели, маты или инфракрасная пленка.

Чтобы выяснить какой лучше теплый пол, для начала ознакомимся с устройством и принципом работы каждого вида, и затем сделаем сравнение по различным показателям.

• Водяной теплый пол
• Электрический теплый пол
• Сравнение характеристик водяного и электрического теплого пола
• Заключение. Какой лучше выбрать теплый пол

Водяной теплый пол

В системе водяного напольного отопления, как следует из определения, тепло передается посредством нагретой воды или иной жидкости (теплоносителя). Для этого в полу прокладываются трубы теплого пола, через которые подается нагретый теплоноситель. В результате теплообмена происходит нагрев цементной стяжки, а от нее равномерно (снизу-вверх) прогревается воздух в помещении. Рассмотрим, как сделать водяной теплый пол.

Первоначально выравнивается основание или делается черновая стяжка. Это покрытие должно быть ровным и горизонтальным, так как далее будут размещаться остальные элементы.

Затем необходимо организовать гидроизоляцию. После чего по периметру стен или же других вертикально стоящих строительных конструкций необходимо сделать деформационные (разделительные) швы. Для этой цели применяются различные эластичные материалы (демпферная лента), назначение которых компенсировать тепловое линейное расширение стяжки пола.

Далее размещается слой теплоизоляции (применяются различные теплоизоляционные пенополистирольные плиты). Так как тепловой поток распределяется на 360^о вокруг греющей трубы, теплоизолятор значительно уменьшает теплопотери вниз и при этом увеличивается эффективность всей системы напольного отопления.

На слой теплоизолятора крепятся трубы при помощи различных крепежных элементов. При этом трубы укладываются с определенным шагом и способом (улиткой, змейкой), и подключаются к распределительным коллекторам (гребенкам) теплого пола.

Если для управления температурой пола будет применяться автоматика, то на данном этапе производится монтаж датчиков температуры пола.

Перед заливкой стяжки, вся система опрессовывается, проверяется на герметичность, и после этого производится заливка цементно-песчаным раствором. На последнем этапе, после того как стяжка пола наберет свою прочность, монтируется финишное напольное покрытие. Водяной теплый пол готов к эксплуатации.

Создание водяного напольного отопления – это довольно трудоемкий процесс, и от того как правильно он спроектирован и смонтирован, будет зависеть его эффективная работа. Тем не менее затраты компенсируются дальнейшей эксплуатацией. Водяной теплый пол – это очень эффективная система отопления.

1. Во-первых, это низкотемпературная система отопления. Достаточно в системе поддерживать на входе температуру теплоносителя в пределах 35-50^оC (в зависимости от температуры на улице). Это значительно сокращает расходы на энергоресурсы. Система теплого пола дает экономию от 20 до 50% в сравнении с радиаторным отоплением.
2. Во-вторых, теплый пол водяной — это инертная система отопления. Под инертностью подразумевается способность нагретого элемента сохранять набранную температуру длительный период без дополнительного внешнего подогрева. Водяной пол долго разогревается (это его минус конечно), а затем нужно только поддерживать температуру при минимальных затратах.
3. В-третьих, такое напольное отопление имеет длительный срок эксплуатации. При качественных материалах и правильном режиме работы водяной теплый пол будет служить Вам 50 лет и более.

 Электрический теплый пол

Электрический теплый пол – это напольное отопление, в котором электрическая энергия преобразуется в тепловую в результате прохождения тока через нагревательные элементы. По источнику нагрева электрические полы разделяют на два вида:

• Пленочный – применяется специальная плёнка, подключаемая к электросети.
• Кабельный – в данном типе в полу прокладываются нагревательные кабеля или маты.

Пленочный теплый пол, также он имеет еще одно название “инфракрасный”, представляет собой тонкую двухслойную пленку, внутри которой размещены параллельно соединенные углеродные нагревательные элементы.
Монтаж пленочных греющих лент производится очень легко и быстро. На уже готовое основание укладывается специальный утеплитель (желательно от 30 до 100 мм, в зависимости от климатических условий региона), затем укладывается нагревательная пленка. По краю ленты находится медный электропроводящий контакт, к которому при помощи соединительных зажимов осуществляется подключение к электросети (желательно через комнатный термостат, чтобы регулировать температуру напольного отопления). Сверху размещается напольное покрытие и теплый пол можно эксплуатировать.

При использовании нагревательной пленки подогрев пола происходит очень быстро за счет прямого контакта нагревательных элементов с финишным покрытием. И такой монтаж определяет виды покрытия, применяемые для пленочного теплого пола. В основном это следующие материалы:

• Ламинат
• Линолеум
• Ковролин

Специфика монтажа не предусматривает покрытие в виде плитки и аналогичные ей материалы, а открытые контакты не позволяют применять пленочный теплый пол во влажных помещениях. Также следует учитывать, что нельзя размещать массивную мебель на участках с пленочным обогревом – это может привести к перегреву и деформации греющих элементов.

Кабельный теплый пол. Электрический теплый пол с использованием специальных нагревательных кабелей находит широкое применение как для основного отопления, так и дополнительного для поддержания комфортной температуры пола. Обогрев пола происходит за счет преобразования электроэнергии в тепло при тепловом воздействии тока в проводниках. Для этого применяются специальные кабели или нагревательные маты (тонкий кабель, закрепленный на монтажной сетке).

Технология монтажа кабельных нагревательных систем похожа на устройство водяного напольного отопления. На черновой стяжке укладывается теплоизоляция, вдоль стен размещается демпферная лента для компенсации теплового линейного расширения, устанавливаются крепежные ленты, на которых фиксируются нагревательные кабели. Устанавливаются датчики температуры пола и комнатные термостаты. Затем заливается стяжка пола, и после ее высыхания размещается финишное покрытие.

Отличие от водяного теплого пола будет в толщине стяжки — электрические кабеля имеют небольшой диаметр (в зависимости от мощности 7-10 мм), поэтому толщина греющей плиты будет на 2-3 см меньше.

А применение нагревательных матов, на которых размещается кабель до 4 мм, позволяет делать стяжку небольшой толщины или сразу же укладывать плитку, применяя специальный клей.

В отличии от пленочных нагревательных систем кабельные системы не имеют открытых контактов и монтируются в стяжку пола, поэтому применяются в различных помещениях, в том числе и влажных.

Сравнение характеристик водяного и электрического теплого пола

Для определения какой лучше теплый пол мы сделаем сравнение по нескольким параметрам.

Трудоемкость монтажа. Современные технологии и материалы значительно упрощают монтаж, и можно организовать систему напольного отопления своими руками, независимо что Вы выбрали – теплый пол водяной или электрический. Отличие будет в количестве затраченного труда и времени.

Самый трудоемким будет монтаж водяного отопления, потому что необходимо подготовить основание, уложить трубы теплого пола, установить распределительные коллекторы, подключить всю систему к источнику отопления и залить стяжку.

Монтаж кабельного электрического теплого пола одинаков с водяным, но по времени будет менее затратный, так как нагревательные кабеля просто подключаются к электросети.

Минимально трудоемким будет пленочный электрический теплый пол, так как достаточно разместить элементы на теплоизоляцию, подключить к электричеству и уложить напольное покрытие.

Сложность ремонта. В случае пленочного теплого пола ремонт осуществляется просто – снимается покрытие и заменяются элементы. В случае электрического кабельного или водяного теплого пола необходимо удалять стяжку, делать замену греющих элементов и потом по новой заливать.

Срок эксплуатации. Системы водяного теплого пола имею наибольший срок эксплуатации – до 50 лет и более.

Пленочный теплый пол в среднем эксплуатируется 15-20 лет.

Электрический кабельный – 20-25 лет.

Надежность системы. Эта характеристика показывает какой процент системы отопления отрабатывает свой полный срок эксплуатации. И водяной теплый пол имеет показатель 95-99%, т.е. очень надежная система (единственное уточнение – учитываются сертифицированные производители, предоставляющие гарантию на свою продукцию).

Электрические кабельные системы – имеют этот показатель порядка 50-70%.

Надежность пленочного теплого пола тоже порядка 70-75%.

Тепловая инертность. Другими словами, этот показатель подразумевает время, затраченное на нагрев и охлаждение системы напольного отопления.

Водяной теплый пол – это инертная система, на запуск и разогрев системы уходит порядка 2-3 часов, а охлаждение происходит значительно дольше, и для сохранения необходимой температуры пола достаточно поддерживать определенную температуру теплоносителя.

Электрический кабельный пол менее инертная система. Обогрев пола происходит быстрее и охлаждается быстрее, так как кабель при отсутствии электрического тока прекращает вырабатывать тепловую энергию. Поддержание температуры происходит за счет нагретой стяжки пола. И так как стяжка имеет меньшую толщину чем в водяных теплых полах (плюс нагретая вода охлаждается длительное время), такой электрический теплый пол имеет среднюю тепловую инертность. Кабельные теплые полы необходимо держать постоянно включенными, а для экономии электроэнергии использовать регулирующую автоматику.

Пленочный теплый пол не имеет тепловой инертности, он быстро производит подогрев пола (буквально несколько минут) и практически моментально остывают.

Ограничения по применению. Как мы указывали ранее, пленочный теплый нельзя использовать во влажных помещениях и в местах где находиться мебель или иные предметы.

Электрический кабельный теплый пол можно устанавливать везде, единственное необходимо учитывать, что кабельные системы имеют фиксированную длину (и ширину если нагревательные маты) и соответствующую мощность. И так как кабеля резать нельзя, подбирать кабель необходимо правильно (обычно производители указывают длину, мощность и на какую площадь рассчитан нагревательный элемент).

Водяной теплый пол можно устанавливать абсолютно везде, ограничений нет.

Экономичность. Водяной теплый пол имеет высокую экономичность вследствие применения низкотемпературного теплоносителя и тепловой инертности системы.

Кабельный теплый пол — низкую или среднюю экономичность.

А электрический теплый пол пленочный также имеет средний показатель, все-таки затраты на электроэнергию довольно высоки.

Как сделать уменьшение затрат при использовании электрического теплого пола? Необходимо применять комнатный термостат, желательно программируемый. При автоматическом контроле температуры энергопотребление можно уменьшить до 50%.

Заключение. Какой лучше выбрать теплый пол

Сравнительные характеристики по эффективности напольного отопления разместим в сводной таблице и опираясь на вышеперечисленные данные сделаем анализ — какой лучше теплый пол.

Критерий	Водяной теплый пол	Электрический кабельный	Пленочный теплый пол
Трудоемкость монтажа	Высокая	Средняя	Низкая
Сложность ремонта	Высокая	Высокая	Низкая
Срок эксплуатации	50 лет	25 лет	15 лет
Надежность системы	Высокая	Средняя	Средняя
Тепловая инерция (время нагрева/охлаждения)	Высокая	Средняя	Низкая
Ограничения по применению	Нет	Нет	Есть
Экономичность	Высокая	Средняя	Средняя



Исходя из полученных данных делаем заключение — несмотря на трудоемкий монтаж, водяной теплый пол, как полноценная система отопления, будет значительно эффективнее электрических систем по надежности и энергоэффективности.

Тем не менее  электрический теплый целесообразно применять в помещениях небольшой площади, в местах не требующих постоянного обогрева, как дополнительный подогрев пола в комбинации с радиаторным отоплением или в случаях, когда технически нет возможности сделать водяное напольное отопление.

Какой бы теплый пол Вы не выбрали, всегда необходимо применять качественные материалы, а монтаж доверять профессионалам. А в нашем интернет магазине Вы всегда сможете получить консультации как правильно выбрать материалы и купить необходимые комплектующие для теплого пола известных производителей по приемлемым ценам.

Как уложить теплый пол: водяной, электрический

Подогрев пола может быть как основным, так и дополнительным источником тепла. В нашей стране обычно его делают для того, чтобы «ногам было приятно». Ну и в самые суровые морозы, он будет помогать радиаторам. Решить как уложить теплый пол не так и просто. Это не одна технология. Есть минимум пять разных видов нагревателей и различные способы монтажа.

Содержание статьи

• 1 Виды подогрева пола
• 2 Технология укладки водяного теплого пола
  • 2.1 Устройство водяного теплого пола
  • 2.2 Как класть теплый водяной пол: технология укладки
  • 2.3 Достоинства и недостатки
  • 2.4 Водяной теплый пол без стяжки
• 3 Укладка электрического теплого пола: варианты
  • 3.1 Греющий кабель
    • 3.1.1 Определяем длину кабеля и шаг укладки
    • 3.1.2 Особенности монтажа
    • 3.1.3 Достоинства и недостатки
  • 3.2 Кабельные маты — идеальный вариант под плитку
    • 3.2.1 Как уложить теплый пол из кабельных матов: особенности монтажа
    • 3.2.2 Укладка на деревянный пол греющих матов
  • 3.3 Инфракрасная пленка (карбоновый теплый пол)
    • 3.3.1 Как укладывать и с чем использовать
    • 3.3.2 Достоинства и недостатки инфракрасного пленочного пола

Виды подогрева пола

Подогревать пол можно при помощи нескольких носителей тепла:

Это основные технологии, которые используют при монтаже теплого пола. Все они имеют недостатки и достоинства. Каждая имеет свою область применения, где больше всего проявляются ее достоинства и в меньшей степени проявляются недостатки. Перед тем как уложить теплый пол, стоит разобраться с тем, какая технология будет для вашего случая оптимальной.

Технология укладки водяного теплого пола

Если говорят об устройстве подогрева пола, чаще всего имеют в виду именно трубы с теплоносителем, подключенным к отоплению. Но это не одна труба. Это целая система с большим количеством оборудования, которое обеспечивает работоспособность системы.

Примерный состав системы подогрева теплого пола с регулировкой температуры пола в каждом помещении

Устройство водяного теплого пола

Водяной теплый пол — это система гибких полимерных труб, которые уложены в стяжку по определенной схеме и с определенным шагом. Шаг укладки трубы выбирается в зависимости от необходимой тепловой мощности подогрева.

Кроме того, надо учитывать, что при прохождении по трубе температура теплоносителя понижается. И значительно. Это свойство можно использовать: разработать схему так, чтобы более горячий теплоноситель находился у наружных стен. Так недостаток превращается в достоинство.

Укладка водяного теплого пола в стяжку: рациональные схемы с усиленным обогревом наружных стен

Длина трубы ограничена. Зависит она от типа трубы (типа полимера, если быть точнее) и ее сечения, но обычно не может быть больше 70 м. Как правило, на одну комнату требуется более одной петли. Их подключают через специальное устройство — водяной коллектор.

Петли водяного контура теплого пола редко бывают одинаковой длины. И теплоноситель, который протекает по трубам разной длины, остывает неравномерно. Но пол должен быть одной температуры. Поэтому теплоноситель в разные петли должен подаваться с разной скоростью. Для этого на каждую петлю ставят регулирующие термоклапаны.

Структурная схема водяного теплого пола от отопительного котла

Есть еще один узел, который обычно необходим, — смесительный или узел подмеса. Он нужен, если используется обычный котел. Он разогревает теплоноситель до температур выше чем 50°С. В трубы теплого пола подавать теплоноситель с температурой выше чем пятьдесят градусов нельзя. Поэтому на выходе из котла ставят смесительный узел. В горячую воду он добавляет холодную — из обратного трубопровода, доводя ее до требуемого уровня.

Не нужен смесительный узел, только если котел конденсационный. Они выдают теплоноситель около 45 градусов. Но в таком случае теплый пол — основной источник тепла.

Как класть теплый водяной пол: технология укладки

Трубы водяного теплого пола укладываются по определенной схеме, затем заливаются цементным или бетонным раствором — стяжкой. Чтобы во время заливки трубы не сдвинулись, их надо зафиксировать. Есть два способа. Первый — специальные маты, в которых труба просто зажимается. Иногда они комбинируются с теплоизоляционным слоем. Удобно и быстро, но дорого.

Второй способ — привязать к металлической сетке. При большой толщине стяжки или при нестабильном основании желательно/обязательно плиту армировать. В таком случае сетка еще и служит армированием. К ней при помощи пластиковых стяжек и привязывают трубы теплого пола. При одновременном утеплении пола трубы могут фиксировать пластиковыми скобами к утеплителю. Это работает, если утеплитель — экструдированный пенополистирол.

Два способа фиксации труб теплого пола перед заливкой бетона

После укладки труб можно заливать теплый пол бетонным раствором. Но трубы при этом должны быть наполнены теплоносителем. Залить желательно за один раз, чтобы не было температурного расслоения. Для уменьшения количества трещин в стяжке очень хорошо провибрировать бетон. При этом поверхность стяжки станет более ровной.

После заливки стяжку накрывают пленкой для сохранения влаги, которая необходима для вызревания бетона. Процесс этот занимает не менее 24 суток. При этом температуру теплого пола поднимать нельзя, иначе влага испарится и стяжка будет непрочной.

Достоинства и недостатки

Как видите, уложить теплый водяной пол не так и просто. Это достаточно большие затраты на компоненты, составляющие, бетон. Плюс к тому, требуется значительное время на вызревание стяжки. Так что финишное покрытие пола можно укладывать примерно через месяц после того, как уложен теплый пол.

Еще один недостаток водяного теплого пола — низкая ремонтопригодность. Если повредится труба, устранить протечку совсем непросто. Хотя, и повредить трубы можно только при сверлении или штроблении.

Один из последних этапов в технологии устройства водяного теплого пола — заливка стяжки

Еще один нюанс: при устройстве водяного подогрева пола его уровень поднимается не менее чем на 5,7 см. Минимальный наружный диаметр трубы греющего кабеля — 22 мм. Над ним должно быть не менее 35 мм стяжки. Итого получаем 57 мм. И это без учета того, что труба немного приподнята над уровнем чернового пола. Она ведь привязана к сетке. А сетка тоже имеет некоторую толщину. Так что реально меньше 6 см не получается. И это без утепления, а оно очень желательно. Не всегда есть возможность «отобрать» у высоты десять или больше сантиметров.

К достоинствам водяного теплого пола относят его высокую тепловую инерционность и низкие затраты на отопление. Тепловая инерционность хороша тем, что при отключении отопления бетон будет отдавать тепло, поддерживая в помещениях температуру. С другой стороны, при включении отопления, пока бетон прогреется, будет холодно.

Ремонт пробоя трубы теплого водяного пола — только через разрушение части пола

Однозначный плюс — более низкая стоимость отопления. Водяное отопление пока остается самым дешевым в нашей стране. Поэтому и имеет такую популярность, даже несмотря на высокие затраты на стадии монтажа и низкую ремонтопригодность.

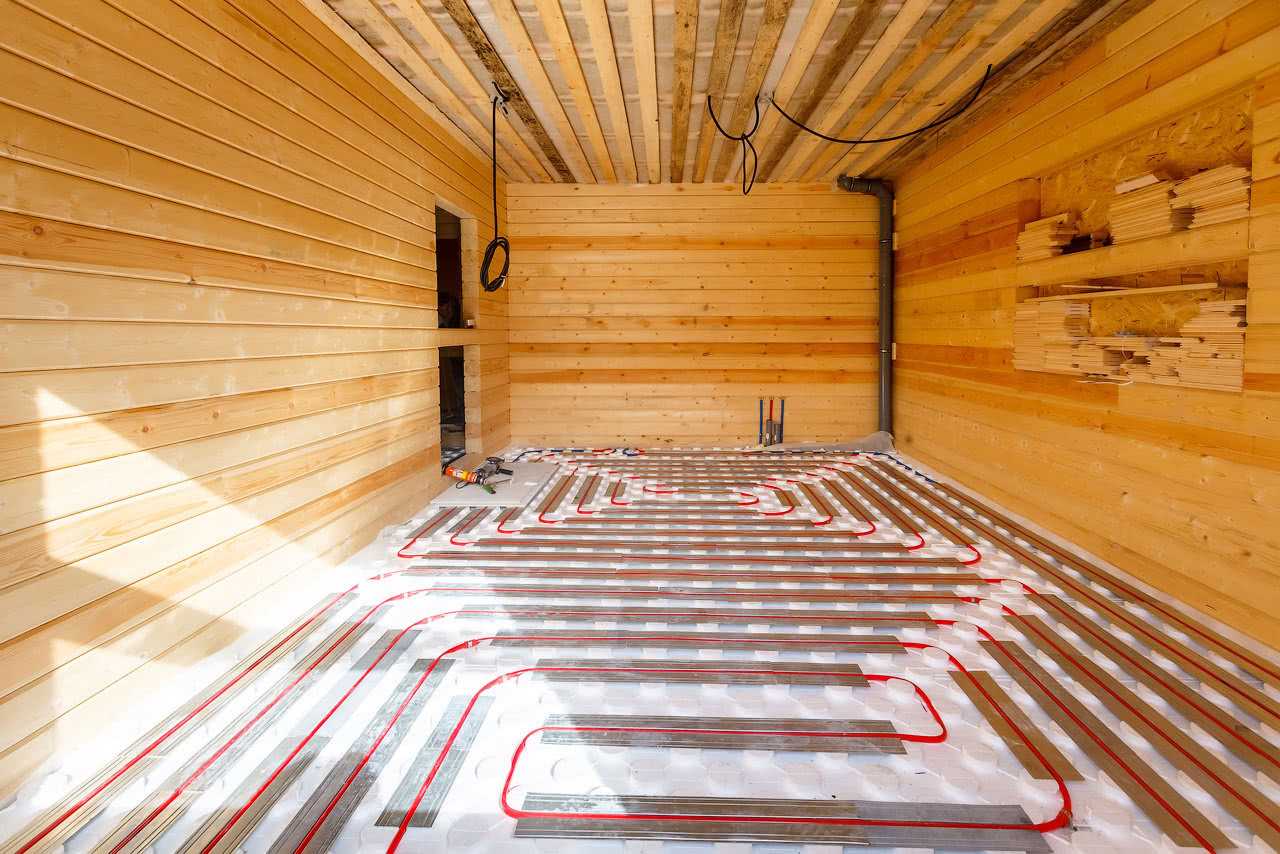

Водяной теплый пол без стяжки

Есть система, которая позволяет делать водяной подогрев пола без укладки труб в стяжку. Это металлические пластины со сформированными желобами, в которые укладываются трубы с теплоносителем. Пластины располагают на лагах, между досками чернового пола, которые специально укладываются разреженно.

Сухой (без стяжки) способ монтажа водяного теплого пола

Верхушки труб оказываются чуть ниже, чем уровень лаг. Сверху можно класть дощатый пол, листовой материал, а на него уже выбранное напольное покрытие. Сухая система водяного пола хороша именно с деревянным полом или в домах с деревянными перекрытиями. Так можно уложить любое напольное покрытие. Хоть плитку, хоть линолеум или ковролин. Но такой способ подогрева будет только дополнительным источником тепла. Слишком невелика эффективность системы — много потерь на обогрев «вспомогательных» материалов. Тем не менее, это выход для старых домов, фундамент которых не рассчитан на устройство стяжки.

Укладка электрического теплого пола: варианты

Электрический подогрев пола можно сделать при помощи различных нагревательных элементов. Это может быть греющий кабель, маты из кабеля и пленка с полосами карбоновой пасты. Все это электрический теплый пол. Но способы его монтажа отличаются. И довольно сильно. В связи с этим, оптимальный вариант для каждого напольного покрытия свой. И укладка электрического теплого пола каждый раз будет отличаться.

Технология укладки теплого пола каждого нагревателя своя

Но есть общее у каждого электрического теплого пола. Это терморегулятор и датчик температуры. Эти два компонента позволяют поддерживать постоянную температуру пола под ногами. Можно ли обойтись без них? Да. Но контролировать нагрев придется «вручную» и также ручками включать и выключать подогрев.

Кроме того, что это не экономно и неудобно (вы не сможете поддерживать нагрев на одном уровне), еще и грозит быстрым выходом системы из строя. Все электронагреватели не переносят длительного превышения температуры выше определенного значения. Это все знают. А рано или поздно выключить подогрев забудете и теплый пол перегорит. Так что наличие термостата и датчика температуры, можно сказать, обязательно. Пусть это и дополнительные затраты на стадии монтажа. Зато экономия в процессе эксплуатации.

Греющий кабель

Кабельный теплый пол, как и водяной, укладывается в стяжку. И точно также, надо выбрать схему укладки. Разница в том, что температура греющего кабеля на всем протяжении одинакова. В связи с этим обычно не мудрят и кладут змейку. Чтобы лучше обогревать наружные стены, шаг укладки электрического теплого пола у холодных стен делают меньше.

Есть три вида греющего кабеля

Определяем длину кабеля и шаг укладки

Шаг укладки греющего кабеля определяют исходя из того, сколько метров надо уложить в комнате. А это зависит от требуемой мощности подогрева и тепловой мощности одного метра кабеля.

Например, от теплого пола надо получить 3500 Вт тепла. Один метр может давать от 5 Вт до 150 Вт. Пусть выбран недорогой греющий кабель для теплого пола и дает он 45 Вт/м. Чтобы получить 3500 Вт, нам надо (3500Вт/м / 45 Вт= 77,7777 м) около 78 метров.

Шаг укладки электрического теплого пола из греющего кабеля определяется по его тепловой мощности и необходимому количеству тепла

Округляем — нужно уложить 80 метров кабеля. Дальше исходя из размеров комнаты, разрабатываем схему укладки, рассчитывая шаг. Он не обязательно должен быть одинаковым. Например, вдоль наружных стен или окон в пол можно уложить чаще, по остальной площади с большим расстоянием между витками. Но слишком широким расстояние быть не может — будет явно ощущаться тепловая «полосатость». Поэтому шаг укладки кабеля под плитку обычно делают 10-15 см, а мощность кабеля подбирают по необходимости.

Один совет: лучше взять некоторый запас по мощности (и по длине). Тогда кабель даже в самые холода не будет работать на пределе мощности, а это положительно отразится на сроке эксплуатации.

Особенности монтажа

При использовании резистивного кабеля надо помнить о том, что он не должен перегреваться. То есть под крупногабаритной мебелью или предметами интерьера его не кладут. Саморегулирующийся кабель в этом плане надежнее — он сам понижает свою температуру при превышении порогового значения. Но в эксплуатации более надежен резистивный. Матрица саморегулирующегося чаще выходит из строя.

Греющий кабель располагаем только там, где не стоит мебель и не лежат ковры

Греющий кабель при укладке также привязывают к сетке, после чего заливают бетоном или цементно-песчаным раствором. Залитый теплый пол оставляют «дозревать». Минимальный срок — 24 дня. Под укладку плитки можно не дожидаться полного набора прочности. Этот вид напольного покрытия повышенной влажности не боится, поэтому можно начинать класть плитку или керамогранит примерно через две недели. За это время стяжка наберет около 70% прочности. Все остальные требуют сухого основания и выдержка до «полного высыхания» необходима.

Достоинства и недостатки

Недостатки подогрева пола при помощи греющего кабеля — высокие расходы при эксплуатации, большая масса и длительное время монтажа. Высокие расходы — это общий минус электроотопления. Но в случае с кабельным теплым полом, надо еще учитывать его большую массу. В начале сезона, пока прогреется бетон, затраты будут высокими. Поэтому применять кабельный теплый пол имеет смысл только в домах постоянного проживания. Иначе придется каждый раз греть всю массу заново. И пока бетон прогреется, будет холодно.

Масса немного меньше, чем у водяного теплого пола. Но она все равно немалая. И должна учитываться при закладке фундамента и расчете перекрытий. Если такая нагрузка не была предусмотрена, перед началом работ требуется просчитать, выдержит ли фундамент и перекрытие подобное увеличение нагрузки.

Технология укладки теплого пола из кабеля предусматривает его укладку в стяжку

С длительным временем монтажа тоже все понятно — требуется время на приобретение цементом нужной прочности. Это надо учитывать при разработке плана и сроков работ.

Достоинства кабельного теплого пола: достаточно надежен, не зависит от наличия отопления (но зависит от наличия электричества). Вообще, такой способ обогрева пола используют под мягкие напольные покрытия, типа линолеума и ковролина. Под плитку и ламинат есть другие греющие элементы пола, которые монтируются гораздо быстрее.

Кабельные маты — идеальный вариант под плитку

Кабельный мат — это тот же греющий кабель, который прикреплен к полимерной сетке в виде змейки. Его также можно уложить в стяжку. Выигрыш — в скорости монтажа, проигрыш — в цене. В стоимость заложена цена сетки и монтажа кабеля на нее. Достоинства и недостатки те же, что и у обычного греющего кабеля.

Так выглядит кабельный мат. Этот вид электрического теплого пола идеален под плитку

Как уложить теплый пол из кабельных матов: особенности монтажа

Более популярен этот вид подогрева пола при укладке плитки и керамогранита. Кабель на сетке можно укладывать прямо в плиточный клей. И сразу сверху класть плитку. Это идеальный вариант под такой вид напольного покрытия. Клей сохнет не так долго, как набирает прочность бетон.

Просто закрепить на основании и укладывать плитку на плиточный клей для теплого пола

Кроме того, часто нет необходимости проводить предварительную подготовку основания. Маты можно класть на старую плитку, бетонный пол.

Укладка на деревянный пол греющих матов

Но если имеете старый деревянный пол, укладка электрического теплого пола в виде кабельных матов требует подготовки. По хорошему, надо сначала убрать старый пол и залить выравнивающую стяжку. Тогда можно и водяной или кабельный пол сделать. Можно деревянное основание под теплый электрический пол выровнять при помощи листовых материалов — влагостойкой фанеры, ОСП или ГВЛ.

Один из вариантов подготовки основания под укладку теплого пола в доме с деревянными полами

На это основание уже можно класть кабельный мат и сверху плитку. Это наименее затратный способ положить плитку на деревянный пол и сделать подогрев. Вот только плиточный клей должен быть специальный — для нестабильных оснований. Он имеет некоторую степень эластичности даже после высыхания. Это дает возможность компенсировать измерение размеров деревянного основания. Также эластичной после высыхания должна быть затирка для швов. Иначе будут трещины между плитками, будет просачиваться влага, что для древесины нехорошо.

Инфракрасная пленка (карбоновый теплый пол)

Карбоновый инфракрасный электрический теплый пол — два слоя виниловой пленки, между которыми закатаны полосы карбоновой пасты. Полоски соединяются при помощи медных и серебряных шин. На шины подается напряжение, через них распределяется по полоскам карбоновой пасты, та излучает тепло в инфракрасном диапазоне.

Как класть теплый пол из карбоновой пленки

Продается инфракрасный теплый пол в виде рулонов пленки различной ширины. Минимальная — 20 см, максимальная — 100 см. В длину пленка режется по специальным линиям расположенным каждые 25 см.

Как укладывать и с чем использовать

Инфракрасный пленочный теплый пол укладывается на любое ровное основание. Даже на старый паркет или деревянный пол. Только если он ровный, без перекосов, впадин и выступов. Просто раскладывается на полу. Сверху можно класть любое более-менее жесткое покрытие. Идеально подходит ламинат, паркетная или инженерная доска. Они просто укладываются на пленку. В случае с ламинатом, укладка теплого пола и покрытия в одной комнате занимает несколько часов.

Если хотите сделать подогрев пола с ламинатом, лучшего варианта, чем карбоновая пленка не найти

С линолеумом или ковролином на инфракрасную пленку лучше уложить листовой материал, а на него уже мягкое покрытие. Такой способ менее эффективен в смысле обогрева. Листовые материалы имеют невысокую теплопроводность и отбирают часть тепла. Такой теплый пол может быть только для повышения комфорта. Как основное отопление его будет явно недостаточно. Слишком мощный нагреватель закладывать нельзя, а «нормального» из-за потерь будет недостаточно.

Можно ли класть пленочный электрический теплый пол под плитку? Только особые виды — с отверстиями для выхода клея. Но и такой вариант далеко не лучший. Адгезия плитки с основанием будет очень невысокой. На нестабильном полу плитка поднимется, начнет «бухтеть», затем подогрев перестанет работать, так как шины поломаются. Если хотите сделать электрический подогрев плиточного пола, лучше использовать кабельные маты или кабель.

Достоинства и недостатки инфракрасного пленочного пола

К достоинствам пленочного теплого пола относится его малая толщина. Для улучшения теплоизоляции под пленку кладут подложку. Пара — подложка и пленочный нагреватель — минимально может быть от 5 мм толщиной. Малая толщина — это не только экономия высоты помещений. Это еще и быстрый нагрев покрытия до заданной температуры. Но только при условии, что пол под греющей пленкой хорошо теплоизолирован.

Схема подключения греющей пленки к термостату

Следующий плюс — быстрота укладки. Это свойство проявляется с ламинатом и паркетной/инженерной доской. Еще один — надежность. Если выходит из строя одна или несколько полос карбона, остальные продолжают греть.

Недостатки тоже есть. Во-первых, это условная совместимость с мягкими напольными покрытиями и с напольной плиткой. Во-вторых, перед тем как уложить теплый пол из карбоновой пленки надо выровнять основание. Ямы и выступы недопустимы. А пол обычно, далеко не ровный. Так что «быстрый монтаж» — это только если основание уже выровнено.

Полы с водяным подогревом | Системы лучистого обогрева пола

Водяные полы с подогревом | Системы лучистого теплого пола – Warmzone

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить цену

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Предыдущий Следующий

Водяной теплый пол является наиболее распространенной формой лучистого тепла, в основном потому, что он существует дольше всех и как таковой является проверенным методом обогрева домов. и предприятия. При обогреве больших площадей трудно превзойти эксплуатационную цену котла. водяная система теплого пола. Теплая зона ^® предлагает самые передовые гидравлические компоненты напольного отопления, в том числе лучшие в отрасли легкие панели с трубками PEX. Теплая зона предлагает самые качественные, эффективные и простые в установке системы водяного теплого пола.

Чтобы узнать больше о компонентах и ​​установке водяного пола систем отопления, позвоните в Warmzone и поговорите со специалистом по подогреву пола уже сегодня по телефону 888-488-9276 .

---

Водяные системы напольного отопления

Используйте самые передовые и эффективные панели водяного обогрева пола

Учитывая рост цен на энергию, увеличение домовладельцев ищут более эффективные методы отопления, чем то, что предлагает традиционный системы принудительной вентиляции. Системы с принудительной подачей воздуха основаны на вентиляторе, который распределяет нагретый воздух. воздух (и пыль) через ряд воздуховодов. Воздух теряет тепло, проталкиваясь по воздуховоду, и хотя вентиляционные отверстия можно закрыть в комнатах или зонах, которые вы не хотите обогревать, небольшое количество теплый воздух все еще выходит из этих регистров. Когда дело доходит до эффективности, ничто не сравнится с Radiant нагревать. Эта технология быстро становится предпочтительной технологией отопления, поскольку потребители не только откройте для себя замечательную эффективность этих систем, а также уникальное, роскошное тепло.

Помимо предложения самых проверенный электрический системы лучистого отопления, Warmzone также предлагает самый современный водяной пол Системы отопления на рынке. В зависимости от ваших потребностей инженеры гидротехнических систем Warmzone индивидуально спроектирует систему, которая наилучшим образом соответствует вашим требованиям к отоплению, планировке, типам полов и бюджету.

Водяные системы обогрева пола, как правило состоят из труб, которые непосредственно встраиваются в бетон, гипсокартон, панели, в зависимости от ваших потребности. Warmzone предлагает одни из самых передовых, эффективных и простых в установке Доступны системы водяного лучистого отопления. Идеально подходит как для нового строительства, так и для реконструкции, Водяные системы подогрева пола Warmzone отличаются низким профилем, малым весом и быстрым запуском. время отклика. Системы теплой зоны могут быть легко интегрированы с солнечными и геотермальными системами. системы без необходимости в дополнительном оборудовании.

В системах используются специальные трубки PEX. Максимальная проводимость и долговечность. Эти экономичные системы лучистого обогрева поддерживают низкую масса – идеальны для максимальной эффективности, но ими легко управлять, и нет необходимости в структурных армирование.

Лучшие системы водяного обогрева пола Warmzone варьироваться в зависимости от ваших потребностей и предпочтений. Каждое решение для лучистого тепла предлагает простую установку, низкое энергопотребление и непревзойденный комфорт. Позвоните для получения дополнительной информации о продвинутом и доступном оборудовании Warmzone. системы водяного теплого пола ( 888-488-9276 ).

Водяной обогрев для всех типов полов

Водяные системы обогрева пола универсальны и могут быть установлены для обогрева различных типов полов. Поскольку системы могут работать на естественном газа, эксплуатационные расходы гидравлических систем могут быть ниже, чем у электрических систем. Но будь помня, что установка гораздо сложнее и дороже, чем электрический теплый пол системы. Как правило, для потребителей, желающих обогреть большой дом, Пол может быть жизнеспособным вариантом. Однако водяные системы, как правило, не рекомендуются для отопления. дома меньшего размера или для использования в дополнение к существующему домашнему источнику отопления.

Как лидер отрасли с непревзойденным обслуживанием клиентов, Warmzone также включает в себя бесплатное обучение установке, поддержка установки, и профессиональные услуги по проектированию систем. Чтобы узнать больше о водяном отоплении пола, позвоните сегодня специалисту по лучистому теплу. по телефону 888-488-9276 .



Преимущества водяных систем напольного отопления Warmzone

	Быстрое время отклика: 9Системы 0072 Warmzone обеспечивают быстрое время отклика, ограничивающее уставку превышение. В дополнение к быстрому времени отклика система обеспечивает лучшие в отрасли показатели BTU/ч/фут 2 выход с самой низкой температурой воды.
	Превосходный дизайн: системы Warmzone представляют собой настоящий прорыв среди лучших водяных полов. решения для отопления, которые вы можете купить.
	Универсальность: Свойства систем Warmzone делают их приемлемым вариантом для модернизации полы с лучистым теплом.
	Небольшие гидравлические проекты: Системы Warmzone могут быть легко установлены, если это необходимо для небольших проекты, в то время как цемент и гипс непрактичны и дороги в тех же обстоятельствах.
	Более привлекательный вариант: Многие рабочие места теряются из-за сопротивления заливке плит или тонких плит это не будет потеряно с системами Warmzone.
	На установку не влияют погодные условия: Возможна установка водяных систем подогрева пола Warmzone в холодную погоду, не опасаясь замерзнуть.
	Без двойного покрытия: системы Warmzone устраняют необходимость в двойном покрытии, что добавляет около 18 центов за квадратный фут к стоимости дома и необходимо при заливке тонких плит.
	Планирование: Планирование систем теплой зоны можно более тщательно контролировать, помогает упростить и ускорить установку.
	Преимущества конструкции: Водяные системы в теплой зоне практически надежны, что помогает обеспечить правильную и точную установку.
	Экономичность: Свойства производительности делают гидронические системы Warmzone высокоэффективен и экономичен.
	Модернизация Области применения: Системы Warmzone легко проекты по реконструкции и реконструкции дома.
	Простая установка: Водяные системы Warmzone просты в установке и и совместимы со стандартными методами строительства.

---

Гидравлическое руководство по системам Hydronic Иллюстрация зонирования Hydronic Чертеж управления котлами Hydronic Термостаты Hydronic и чертеж проводки Брошюра о продуктах и ​​услугах Warmzone

Дополнительная документация и информация по напольному отоплению

---

Дополнительные ссылки на страницы водяной системы:

Преимущества водяного отопления Водяные котлы и системы управления Гидравлический и электрический



СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ и услуги премиум-класса

ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ

Категории продуктов

• Системы напольного отопления
• Системы снеготаяния
• Защита от обледенения
• Зона комфорта

Ресурсы лучистого тепла

• Информация о лучистом тепле
• О теплых полах
• Об отапливаемых проездах
• О защите от обледенения крыш
• Обзоры установки
• Спецификации тендерных предложений / Документы
• Пресс-центр
• Профессионалы
• Radiant Installers
• Глоссарий
• Каталог объектов
• Часто задаваемые вопросы по лучистому теплу

Адрес

Социальные сети

Контакты Warmzone

• Запросить предложение
• Свяжитесь с нами
• Купить сейчас
• Комментарии клиентов
• О нас

Использование нашего веб-сайта подразумевает согласие на использование файлов cookie для улучшения вашего просмотра. Для получения дополнительной информации, пожалуйста, смотрите наш Политика конфиденциальности.

Как работает система лучистого обогрева пола

Технология лучистого обогрева пола, также известная как «водяной теплый пол», является исключительно энергоэффективным, удобным и здоровым способом обогрева вашего дома или офиса. Лучистое тепло пола делает ваш дом или здание более энергоэффективным за счет снижения потерь на инфильтрацию и обогрева только нижней половины помещения. При использовании солнечной тепловой системы экономия энергии становится еще больше!



ПРЕИМУЩЕСТВА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ



• • Лучистое отопление снижает эксплуатационные расходы до 30% по сравнению со стандартной системой воздушного отопления
  • Лучистое тепло — это эффективная система распределения, использующая весь пол для обогрева помещения, в отличие от принудительного выхода воздуха из небольшого вентиляционного отверстия для обогрева огромного помещения.
  • Устраняет необходимость в вентиляторах и вентиляционных отверстиях, обеспечивая тепло без создания шума и циркуляции частиц в воздухе (пыли, плесени, пыльцы, аллергенов и т. д.)
  • Низкие эксплуатационные расходы, нет необходимости чистить воздуховоды или менять фильтры
  • Эффективное управление обогревом для каждой комнаты или зоны за зоной с помощью VersaCor
  • Эстетическая ценность, потому что практически незаметна
  • Система лучистого обогрева обеспечивает непрерывный, идеально равномерный обогрев
  • Превосходная система для подачи лучистого тепла от солнечных тепловых систем





Система распределения VersaCor

Это оригинальный дизайн Sundance Power Systems, который был представлен в 2002 году. VersaCor является наиболее универсальной и наиболее полной панелью распределения и управления водяным отоплением, доступной на рынке.

VersaCor представляет собой системный стандарт, сокращающий время установки и сокращающий запасы. VersCor также приносит пользу подрядчикам, упрощая начисление платы за систему, сокращая количество обратных вызовов, а также проще в использовании и понимании для клиентов. Две стандартные модели VersaCor доступны для 3-7 зон. Эти модели оснащены предварительно смонтированным зональным управлением, зональными клапанами коммерческого класса, тако-насосами, встроенным сепаратором воздуха и встроенным автоматическим наполнителем и расширительным баком на большинстве устройств.

Дополнительные опции для этих моделей включают: предварительно подключенное управление котлом, система переменной температуры, приоритетное зонирование, конструкция с использованием солнечной энергии, варианты изоляции, нестандартные корпуса, нестандартные панели до 12 зон и выбор насосов.





КАК РАБОТАЕТ ИЗЛУЧАТЕЛЬНОЕ ОТОПЛЕНИЕ

Основная идея системы лучистого отопления проста. Горячая вода подается по трубе, которая либо закреплена под полом, либо встроена в бетонную плиту. Горячая вода, протекающая по трубам, нагревает пол и излучает тепло в здание. Нагревая пол, вы создаете тепловую инверсию, которая улавливает холодный воздух у потолка и циркулирует теплый воздух там, где вы находитесь.

Подробная информация о том, как устроен ваш лучистый пол, будет зависеть от вашей конкретной ситуации, например, от того, работаете ли вы с новым или существующим зданием, и какие материалы для пола вы используете. Ключевым элементом лучистого тепла является то, насколько равномерно оно распределяется без необходимости принудительного воздушного или электрического подогрева пола из плинтусных систем.





Способы установки лучистого обогрева пола

Компания Sundance Power может спроектировать и установить систему лучистого обогрева пола, адаптированную для вашего дома или офиса и предназначенную для повышения вашего комфорта и снижения счетов за электроэнергию. Обладая более чем 25-летним опытом и обширными практическими знаниями в области различных систем лучистого отопления, мы можем предоставить любое из следующего:



ТРУБКИ В ПЛАТНЫХ ПОЛАХ

В подвалах и зонах, где заливается бетонная плита, мы прокладываем трубы для системы лучистого пола до заливки бетона. Трубка крепится к армирующей сетке или арматуре. Бетон заливают так, чтобы труба была погружена в бетонную плиту.



Подготовка плиты:



• • Важно термически изолировать бетонную плиту от земли, чтобы предотвратить отвод тепла от плиты в землю. Для более энергоэффективной системы Sundance рекомендует 2 дюйма пены под плитой и 1/2 дюйма по периметру плиты.







ПОДВЕСНЫЕ ПЛИТЫ



• • Используется на верхних этажах
  • Трубка крепится к верхней части чернового пола, а поверх трубы заливается тонкая плита из легкого бетона или гипсового бетона
  • Толщина плиты варьируется, но обычно составляет от 1/2 до 3 дюймов





Установка подвесных плит и деревянных полов:



• • Шпалы – деревянные планки крепятся к черновому полу между рядами труб, что обеспечивает поверхность для прибивания деревянного пола к
  • Создание плавающего пола — требуется два слоя фанеры толщиной 3/8 дюйма, уложенные в противоположных направлениях под деревянным полом чернового пола, и тонкая плита из легкого бетона или гипса, залитая поверх труб
  • Толщина плиты варьируется, но обычно составляет от 1/2 до 3 дюймов





JOIST-SPACE



• • Трубопровод, проложенный под черным полом, передает лучистое тепло на верхний этаж с помощью алюминиевых теплопередающих пластин, прикрепленных скобами к верхнему полу.





СБОРНЫЙ ЧЕРНЫЙ ПОЛ



• • Промышленные напольные материалы, используемые в качестве чернового пола с заранее подготовленными канавками для труб лучистого отопления





Техническое обслуживание и ремонт систем лучистого обогрева пола

Обладая более чем 25-летним опытом работы и обширными практическими знаниями в области зеленого строительства, Sundance может предоставить лучшее решение для обогрева пола для вашего дома или бизнеса. После того, как мы установим вашу систему лучистого отопления, мы поддержим ее в лучшем сервисном отделе в регионе. Владельцы домов высоко оценивают профессионализм и компетентность наших сервисных инженеров. Мы поддерживаем наши системы лучистого отопления после их установки, давая домовладельцам уверенность в том, что их лучистое тепло будет обеспечивать комфорт на долгие годы!

Наша цель в Sundance — предоставить нашим клиентам профессионально спроектированные и безотказные системы возобновляемой энергии. Если вашей системе когда-либо потребуется обслуживание, либо профилактическое обслуживание, либо ремонт, вы можете рассчитывать на своевременный и эффективный вызов службы поддержки.

Если у вас есть система лучистого отопления, установленная другим поставщиком возобновляемых источников энергии, и вы хотите, чтобы Sundance проверила или обслужила ее, позвоните нам и запишитесь на прием. Мы рады помочь.



ГОДОВОЙ СОГЛАШЕНИЕ О ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ

ЗАПРОС НА PMA

Наш отдел обслуживания занимается обеспечением оптимальной работы вашей системы возобновляемой энергии, обеспечивая экономию, для обеспечения которой она была разработана. Наша техническая команда направит вам ежегодный сервисный вызов, чтобы поддерживать оптимальную производительность вашей системы с помощью комплексного диагностического тестирования.

Наше Соглашение об обслуживании производительности — это упреждающий подход к оптимальной производительности системы!

Убедитесь, что ваша система работает эффективно и приносит экономию, для обеспечения которой она была разработана, с помощью комплексного диагностического тестирования, проведенного техническим специалистом Sundance.

Наше соглашение о техническом обслуживании составляет 170 долларов США в год (плюс налог, который зависит от местоположения) и включает ежегодное техническое обслуживание и 15 % стоимости всех ремонтов и обслуживания в течение 12 месяцев с момента покупки. В стоимость входит время в пути до одного часа и один час анализа производительности на месте. Если это не наша установка, нам необходимо провести первоначальную проверку системы по обычным тарифам на обслуживание. На все дополнительные детали и работы будет скидка 15% от нашей обычной ставки.



Для системы лучистого теплого пола PMA фокусируется на котле:



• • Запальник и термостаты
  • Огнестойкий стержень
  • Проверить наличие утечек и правильность потока
  • Линия слива конденсата
  • Испытание на эффективность сгорания
  • Клапан сброса давления
  • Давление в системе и работа насоса
  • Уставки и показания контроллера журнала
  • Регулярный сервис отопления котла
  • Очистите снаружи теплообменник и горелку
  • Удаление накипи в трубах теплообменника





Узнайте, что наши клиенты говорят о нашей звездной команде обслуживания!

«Большое спасибо команде Sundance за первоклассный ремонт котлов.
