Черновой пол по деревянным балкам: как смонтировать самому ?

Черновые полы по деревянным балкам – широко используемые архитектурные элементы строительства зданий. В зависимости от конкретного места размещения и особенностей зданий, выполняют различные функции и отличаются технологией обустройства. Как выполнить работу самостоятельно? Подробнее читайте далее.

Черновой пол по деревянным балкам

Содержание статьи

• 1 Назначение черновых полов по деревянным балкам
• 2 Особенности конструкции черновых полов
• 3 Общие советы
• 4 Черновой пол в срубе по балкам
• 5 Черновой пол на чердачном перекрытии
• 6 Черновой пол под ламинат
  • 6.1 Видео – Черновой пол из ОСП

Назначение черновых полов по деревянным балкам

Черновые полы используются в следующих целях.

1. Как один из элементов утепленных полов. Такие черновые полы крепятся с нижней части балок перекрытия или половых лаг. Служат основанием для укладки утеплительных материалов. В качестве утеплителей может применяться рулонная или прессованная минеральная вата, плиты пенопласта или пенополистирола, керамзит и т. д. Черновые полы могут изготавливаться из различных пиломатериалов, в том числе и бывших в употреблении.

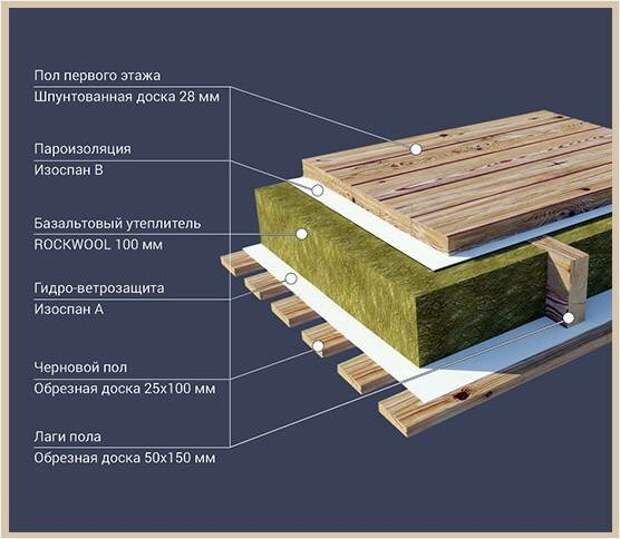

   Схема утепления деревянного пола

2. Как основание для настилки чистовых полов. Выполняют две функции: выравнивание пола и несущее основания. Применяются как один из элементов настилки полов из тонкого ламината или различных мягких финишных покрытий. Требования к материалам изготовления более жесткие, для обустройства в основном используются плиты ОСП, листы клееной фанеры или строганные обрезные доски.

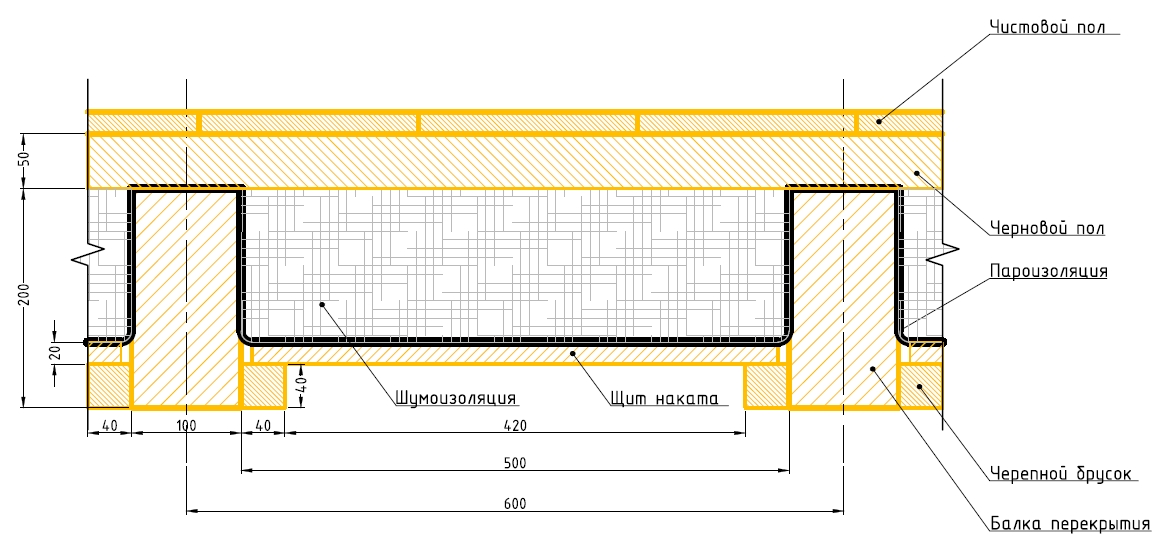

Технология устройства чернового пола в деревянном доме. Пример с лагами

Технология изготовления черновых полов во многом зависит от их конкретного назначения.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкции	Краткие характеристики
Столбчатые фундаменты	Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.
Плиты перекрытия	Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.
Ленточные фундаменты	Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Нужно иметь в виду, что крепление черновых полов на черепном брусе уменьшает толщину утеплительного слоя. Если ширина балок или лаг менее 15 см, то использовать такой вариант нежелательно. Дело в том, что рекомендованная минимальная толщина утеплителя более 10 см, при уменьшении этого показателя значительно снижается эффективность утепления.

Схема устройства деревянного пола на столбчатом фундаменте

Общие советы

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Характеристики древесины, используемой для устройства лаг пола

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента	Назначение и описание
Балки или лаги	Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.
Черепные бруски	Размер – примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.
Гидро- или пароизоляция	Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Балки перекрытия пола

Черновой пол в срубе по балкам

Балки должны тщательно пропитываться антисептиком, желательно не менее двух раз. Торцы могут лежать на ленточном фундаменте или брусе, между бетоном и деревянными конструкциями обязательно укладываются два слоя гидроизоляции из рубероида. Верхняя и нижняя плоскости балок стесаны топором, боковые поверхности ошкурены. Черновой пол будет изготавливаться из листов влагостойкого ОСП толщиной примерно 1 см. Имейте в виду, что окончательную толщину плиты следует подбирать с учетом расстояния между балками. Главный критерий выбора – листы не должны прогибаться под собственным весом. Можно использовать и более дешевые материалы: необрезные ошкуренные доски третьего сорта, бывшие в употреблении пиломатериалы, куски фанеры и т.

д.

Необрезные ошкуренные доски третьего сорта

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Если планируется утепление пола, то рекомендуется расстояние между балками выдерживать в пределах 55 см. Дело в том, что прессованная или рулонная вата имеет стандартную ширину 60 см, за счет такого расстояния между балками утеплитель будет плотно прижиматься к боковым поверхностям, а это намного повышает эффективность утепления. Кроме того, минеральную вату не придется резать, что позволяет ускорить строительные работы и свести к минимуму количество непродуктивных потерь дорогостоящего материала.

Пример крепления лаг

Шаг 1. Установите балки на место на заданном расстоянии, проверьте положение верхних поверхностей — все они должны лежать на одном уровне. Для проверки лучше пользоваться веревкой. Натяните ее между двумя крайними балками и все остальные подгоняйте по этому уровню.

Для подгонки лучше стесывать лишнюю высоту, если это делать трудно, то можно пользоваться подкладками. Профессиональные строители не рекомендуют подкладывать деревянные клинья, со временем они дадут усадку. Намного лучше применять пластиковые или металлические. Уровнем проверяйте горизонтальность положения балок.

Балки, поверх которых будет укладываться черновой пол

Шаг 2. Снимите балку, открутите от угольника. В дальнейшем элемент надо устанавливать на то же самое место, в противном случае может нарушиться линейность чистового пола, при ходьбе появятся неприятные скрипы. Переверните ее нижней плоскостью кверху, положите на свободное место на фундаменте.

Шаг 3. Из плит ОСП нарежьте полосы шириной на 5–6 см больше, чем ширина нижней части балки. Длина не имеет значения, при необходимости полосы можно стыковать.

Практический совет! В целях экономии материала в нижней части бруса можно прикручивать не сплошные полосы, в квадраты. Расстояние между ними 30–50 см. Черновой пол не несет никакой нагрузки, масса утеплителей ничтожно мала, нет надобности делать прочные полки для установки чернового пола.

Внизу поперек балок набиваются брусья — один из возможных вариантов

Между этажами брусья желательно прибивать вдоль балок

Шаг 4. При помощи электрической дрели или шуруповерта закрепите полосы к балке. Используйте саморезы, длина которых должна минимум на одну треть превышать толщину плиты ОСП. В противном случае фиксация будет непрочной. Вместо саморезов можно использовать обыкновенные гвозди соответствующих размеров.

Шаг 5. Аналогичным способом поступайте со всеми оставшимися балками. По очереди откручивайте их, фиксируйте полосы ОСП и устанавливайте на прежнее место.

Шаг 6. Разрежьте плиты ОСП под ширину чернового пола. Если у вас точно выдержаны расстояния между балками, то можно сразу заготовить все элементы. Если по каким-либо причинам расстояния между брусами неодинаковые, то отмерять придется каждую полосу отдельно.

Листы ОСП

Шаг 7. Уложите листы на полки. Не нужно добиваться полного отсутствия зазоров, черновой пол под утеплитель не требует точного соблюдения размеров.

Укладка листов ОСП

Практический совет! Для облегчения работы отрезайте листы на 1–2 см уже, чем расстояния между полками. Дело в том, что балка по бокам имеет выпуклости, сужающие просвет, за счет небольшого уменьшения ширины листов их намного проще устанавливать на место. Еще один плюс уменьшения ширины – появляется компенсирующий зазор. Плиты ОСП во время изменения показателей относительной влажности довольно значительно изменяют линейные размеры. Если компенсирующие зазоры отсутствуют, то листы могут вспучиваться. Для чернового пола это не критично, но вспучивание указывает на низкую квалификацию строителей.

Шаг 8. Для уменьшения теплопотери можно все щели задуть монтажной пеной.

Монтажная пена

монтажная пена

На этом изготовление чернового пола закончено, можно начинать укладку утеплителя. Как это делать?

Шаг 1. Положите на балки и черновой пол пароизоляцию, не очень натягивайте ее, крепите к дереву степлером. Для пароизоляции можно применять дорогие современные нетканые материалы или обыкновенную дешевую полиэтиленовую пленку.По эффективности разницы нет, а цена может отличаться на порядок.

В магазине можно найти разный утеплитель для пола в деревянном доме. Какой лучше всего приобрести и использовать? Подробнее в специальной статье.

Пароизоляция – обязательный элемент, не пренебрегайте этим. Дело в том, что минеральная вата крайне негативно реагирует на повышение влажности. При увеличении показателя теплопроводность возрастает в геометрической прогрессии, что резко понижает эффективность теплоизоляции. Еще один эксплуатационный недостаток – материал долго сохнет. Это значит, что влажная вата будет иметь длительный контакт с деревянными конструкциями. Такие неблагоприятные условия значительно сокращают срок эксплуатации пиломатериалов.

Важно! Никогда не храните утеплитель на открытых площадках. При подозрении о повышенной влажности тщательно просушите материал, используйте только сухую вату.

Шаг 2. Уложите на черновой пол первый слой минеральной ваты толщиной 5 см. Плотно сжимайте края, не допускайте образования щелей. Прессованная минеральная вата немного сжимается и обладает упругостью, что позволяет ей занимать самое удобное место.

Утеплитель укладывается в шахматном порядке (в данном случае)

Шаг 3. Второй слой утеплителя укладывайте со смещением швов. Для этого первым положите отрезок, оставшийся от последнего куска прессованной минеральной ваты. По такому же алгоритму утеплите всю площадь чернового пола. Толщина утепления пола для северных регионов страны должна быть не менее 15 см, для средней климатической зоны достаточно 10 см.

Практическая рекомендация! Не стоит утеплять пол одним тонким слоем минеральной ваты, толщина 5 см почти не оказывает эффекта теплосбережения. Тем более на первом этаже, где есть постоянная естественная вентиляция и тепло из помещений быстро удаляется.

Шаг 4. Накройте утеплитель гидроизоляцией. Для этого можно применять любые специальные материалы. Гидрозащита фиксируется степлером, ширина нахлестов — не менее 10 см, торцы материала герметично заклеиваются скотчем.

Для фиксации используется степлер

Шаг 5. Поверх гидроизоляционной мембраны на лаги прибейте рейки 20×30 или оставшиеся полосы из ОСП. Рейки обеспечат вентиляцию чистового пола и не допустят появления плесени под ним.

Прибиваются рейки

Подполье обязательно должно иметь вентиляционные отверстия, обеспечивающие многократный обмен воздуха. Не забывайте отверстия закрывать металлическими решетками, предохраняющими подполье от проникновения грызунов. Современная минеральная вата имеет очень тонкие волокна, грызуны без проблем делают в ней проходы и обустраивают гнезда. Как следствие — не только ухудшаются показатели теплозащиты, но и в помещениях появляются мыши.

Примерная схема вентиляции дома

На этом черный пол полностью готов, можно начинать настилать доски чистового пола.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

Устройство деревянного междуэтажного перекрытия

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Важно! При выполнении дальнейших работ на чердаке для ходьбы сделайте специальные проходы, положите в этих местах длинные доски. Для повышения безопасности рекомендуется их временно зафиксировать. Доски несколько усложнят процесс укладки утеплителя, зато минимизируют риски возникновения неприятных ситуаций.

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия. Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать.

Укладка утеплителя

Процесс укладки утеплителя

Еще одно фото процесса

Важно! При укладывании рулонной минваты не допускайте резких перегибов – в этих местах значительно уменьшается толщина утеплителя, образуется мостик холода. И еще один совет. Не придавливайте сильно вату, не уменьшайте искусственно ее толщину. В отличие от прессованной, рулонная не выдерживает никаких нагрузок.

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

При работе используйте защитную маску

Также потребуются перчатки

Укладка влаго- и ветрозащиты

Мембрана должна лежать свободно

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Укладка реек на лаги

Доски прикручиваются к лагам через рейки

Монтаж ОСП

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Деревянный пол на лагах

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

1. Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
2. Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
3. Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат. Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы. Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.

Монтаж чернового пола из OSB на лагах

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов. Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Укладка фанеры под ламинат на деревянный пол

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

Покрытие по лагам

На заметку! Деревянные балки должны иметь возможность немного двигаться, никогда не фиксируйте их в неподвижном состоянии. Сегодня в продаже имеются специальные металлические упоры, позволяющие торцам передвигаться по длине.

Плиты ОСП

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

осп плита

Видео – Черновой пол из ОСП

Пол по деревянным балкам, инструкция и видео

Содержание:

• Каким может быть основание?
• Опора на капитальные деревянные балки
• Каркас деревянного пола
• Опора на подвешенные балки
• Опора на бетонное основание
• Общие правила для устройства покрытия по деревянным балкам
• Пол по деревянным балкам видео

Дерево это традиционный строительный материал, преимущества применения которого в определенных сферах строительства перед всеми остальными бесспорны. Это абсолютное утверждение, если дело касается устройства пола.  Главное знать особенности материала и способы работы с ним. На прочное деревянное основание можно монтировать как систему «теплый пол», так и кафельную плитку.

Каким может быть основание?

Вид основания может быть разным, все зависит от того, из какого материала построен дом. А именно:

• Пол в деревянном доме, опирающийся на деревянные балки, жестко врубленные в сруб дома;
• Установка «подвешенных» деревянных балок;
• Покрытие в каменном доме с деревянными перекрытиями;
• Половая конструкция в доме из сборного железобетона или кирпича с бетонными перекрытиями.

Давайте начнем с классического варианта – пол настелен по деревянным балках, жестко закрепленных в стенах здания.

Опора на капитальные деревянные балки

В этом случае балки перекрытия, независимо от этажа, представляют собой единый деревянный массив, жестко закрепленный в стене здания. В деревянном доме практикуется как сквозное закрепление, когда концы балок проходят через капитальные стены, так и скрытое. В каменных домах балки всегда скрытые. Концы балок обязательно обрабатываются антисептическими материалами на водной или битумной основе, что предотвращает их загнивание. Деревянный дом строится сразу с балками, которые сохнут одновременно со срубом, а для каменного дома используют предварительно просушенный материал, обычно это естественная сушка в разреженных штабелях.

Монтаж фанеры

Естественным путем деревянные балки должны сохнуть не менее полугода. Закладка балок и их выравнивание с образованием идеального горизонтальной плоскости происходит во время строительства. Поэтому настил первого чернового основания по деревянным балкам не представляет никаких трудностей. Доски пола просто раскладываются по балкам до полного перекрытия пола. Лучше всего для этой работы применить уже обрезные доски, однако возможен вариант грубой подтески кромок необрезной доски топором. Если доска чернового пола недостаточно сухая, то ее сразу не крепят к балкам, а прижимают поперечными досками и в оставшуюся посредине помещения щель загоняют несколько клиньев, которые подбивают по мере высыхания досок.

Если в помещении планируется устроить систему теплый пол, а в случае настила чернового пола по капитальным деревянным балкам это возможно, а так же при желании устроить финишное покрытие из керамической плитки, то черновой настил в обязательном порядке пропитывается антисептиками, любыми, битумными или на водной основе. Нельзя только применять отработанное машинное масло, оно имеет щелочную реакцию и разрушает дерево не хуже грибка. При монтаже системы «теплый пол» на черновое покрытие так же необходимо постелить теплоизолирующий материал «пенофол», который одновременно играет роль гидроизоляции.

Каркас деревянного пола

Если никаких инженерных коммуникаций под финишным покрытием не планируется, но есть желание сделать пол теплым, то на балки перекрытия перед настилом чернового основания приколачиваются бруски, и промежутки между балками перекрываются досками. Здесь плотность прилегания кромок не играет роли. На досчатое основание между балками укладывается слой теплоизолирующего материала, любого – минеральные плиты, рулонный теплоизолирующий материал, керамзит или строительный пенопласт. Все эти теплоизоляторы должны быть защищены гидроизолирующими материалами с обеих сторон. Такой способ утепления касается перекрытия первого этажа, нижний край которого выходит в подвал. Для вторых и последующих этажей основой для укладки утеплителя может служить доски потолка нижнего этажа.

Каркас деревянного пола

Если никаких инженерных коммуникаций под финишным покрытием не планируется, но есть желание сделать пол теплым, то на балки перекрытия перед настилом чернового основания приколачиваются бруски, и промежутки между балками перекрываются досками. Здесь плотность прилегания кромок не играет роли. На досчатое основание между балками укладывается слой теплоизолирующего материала, любого – минеральные плиты, рулонный теплоизолирующий материал, керамзит или строительный пенопласт. Все эти теплоизоляторы должны быть защищены гидроизолирующими материалами с обеих сторон. Такой способ утепления касается перекрытия первого этажа, нижний край которого выходит в подвал. Для вторых и последующих этажей основой для укладки утеплителя может служить доски потолка нижнего этажа.



Опора на подвешенные балки

Если небольшой частный дом построен из кирпича, газобетонных блоков или природного камня, то основанием лучше всего сделать подвешенные деревянные балки, опирающиеся на кирпичные или бетонные столбы в подвальном помещении. Это продиктовано тем, что при любой, даже самой тщательной обработке, деревянные балки внутри каменного массива стен могут загнить. Для устройства такого основания надо по всей площади подвала установить столбики, на которые опираются лаги. Исполнение столбиков может быть разным – от дерева, пропитанного битумом, до кирпичного, бетонного и природного камня. Единственно из чего нельзя делать эти столбы – силикатный кирпич и газобетонные блоки.

Под каждый столб выкапывается небольшое углубление, которое заполняется мелким гравием и утрамбовывается. Использовать речную гальку не рекомендуется, так как она, в основном, известнякового происхождения, и не может выдержать больших нагрузок. Столбики из кирпича можно сложить как обычным прямым способом, так и в виде усеченной пирамиды. Это сложнее, но столбы буду устойчивее.

Расстояние между столбами при сечении балки 150 на 150 миллиметров можно сделать 1 метр. Идеальным вариантом могут быть небольшие квадратные бетонные плиты для устройства тротуарных дорожек. Подойдут даже обломки бетонных свай. Под каждым опорным столбом устраивается слой гидроизоляции, не для защиты столба, а чтобы грунтовая вода не пропитала балку через них. Наверх столба так же необходимо уложить два-три слоя пропитанного битумом рубероида.



Наливной пол



После устройства столбов, которое надо постараться провести так, чтобы все верхние края примерно совпадали по горизонтальной плоскости друг с другом, на них можно укладывать деревянные балки. Подгонка деревянных балок для образования горизонтальной плоскости ведется исключительно подкладкой на столбы деревянных деталей, но никак не подпиливанием балок, во избежание их ослабления. Установленные на столбы балки не должны касаться стен и расстояние между ними и стеной должно быть достаточным, чтобы сезонное колебание фундамента не приводило к деформации настила.

Концы деревянных балок, на который будет опираться черновой пол, так же надо обработать антисептиками. Устройство такого «подвешенного» пола оправдано в домах, где проживают постоянно, с отоплением дома в зимние месяцы, тогда сезонные колебания грунта при его замерзании не разрушат всю конструкцию. Устройство системы «теплый пол» на таком основании неоправданно, потому что невозможно предугадать величину сезонных колебаний конструкции.

Для утепления пола стоит применить тот же метод, что и при утеплении перекрытия первого этажа в доме с деревянными балками, являющимися частью конструкции дома. А теперь перейдем к обычным городским домам и постараемся разрушить сложившуюся порочную практику возведения бетонных стяжек под деревянными полами.

Опора на бетонное основание

Повсеместно сложилась порочная практика, когда для выравнивания пола в домах с бетонными перекрытиями дополнительно устраивают цементную стяжку. Во-первых, это утяжеляет перекрытие и, если мы согласуем всякую переделку капитальных стен в строительных инспекциях, то непонятно почему они до сих пор не обратили внимания на перегруз плит перекрытия этими бетонными стяжками.

Во-вторых, это долгая, грязная и часто бесполезная работа, поскольку бетонные работы, проведенные неквалифицированными рабочими, чаще всего имеют очень низкое качество. Прочность таких бетонных стяжек очень невысокая. Гораздо проще применить деревянные балки, но уже гораздо меньшего сечения, потому что они не являются, в этом случае, несущей конструкцией. Такими балками могут служить обрезные доски толщиной не менее 40 миллиметров или деревянные бруски сечением 60 на 60 миллиметров. Деревянные балки образуют каркас, на который очень просто крепить черновое покрытие пола. К тому же для устройства системы «теплый пол» достаточно провести гидроизоляцию капитального перекрытия, а трубы отопления пустить «змейкой», чтобы они огибали каждую балку.

С деревом умеет работать каждый уважающий себя мужчина, поэтому выровнять пол, подкладывая под балки подтесанные кусочки дерева под силу всякому. Так же интересен вариант, когда под каждой балкой устраивается несколько болтовых опор с резьбой. В этом случае пол можно выровнять до точности «хоть ракеты запускай». Если под полом не будет предусмотрено никаких инженерных коммуникаций, то пространство каркаса может быть заполнено утеплителем.

Общие правила для устройства покрытия по деревянным балкам

Независимо от типа перекрытия дома существует несколько общих правил, которые надо соблюдать, чтобы пол по деревянным балкам получился действительно прочным и служил долго.

• Расстояние между балками не должно быть слишком большим, чтобы исключить прогиб материала основного чернового пола. При толщине досок чернового пола 40 миллиметров оно должно составлять не более одного метра;
• В качестве материала основания пола, которое настилается по балкам, может быть применен материал, имеющий длинноволокнистую структуру – доски, как цельные, так и склеенные на специальных станках или строительная фанера, неважно – водостойкая или обычная.
• Плитные строительные материалы типа цементно-стружечных плит и гипсоволоконных плит имеют дискретную структуру, и, несмотря на кажущуюся прочность, могут быть применены только, как дополнительное покрытие под финишное покрытие пола;
• Доски чернового пола перед укладкой на балки должны быть хорошо просушены, неважно каким способом – естественной сушкой в разреженных штабелях или на специальных установках. Если укладываются недостаточно хорошо просушенные доски, то перед тем как на них будет смонтировано окончательное покрытие пола, они должны пролежать на балках перекрытия минимум 3 месяца, все это время надо постоянно их сплачивать, убирая образовывающиеся щели;
• Если в помещении предполагается повышенная влажность или внутри пола прокладываются коммуникации, например, система отопления пола, то обязательно предусматривается обработка деревянных конструкций антисептическими материалами;
• Все утеплительные материалы, находящиеся в пространстве между балками и основным полом, должны быть защищены гидроизолирующими материалами. Идеально будет, если предусмотреть вентиляционные отверстия, закрытые решетками, по углам помещения.

Шпунтованная доска для пола

Работа с экологически чистым и легко поддающимся обработке материалом – деревом, доступна любому домашнему мастеру. А устройство основания пола по деревянным балкам — это наиболее логичное и простое по технике исполнения решение, именно оно позволит сделать теплый и надежный пол с минимальными затратами.

Пол по деревянным балкам видео

Читаем дальше – узнаём больше!

• Грязезащитные модульные покрытия

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Водяной теплый пол: расчет

• 2. 61
• 1
• 2
• 3
• 4
• 5

Оценка: 2.6 из 5
Голосов: 238

Ответить

Балка – APA – The Engineered Wood Association

Преимущество высоких эксплуатационных характеристик

Основы I-балки

I-образная балка представляет собой прочные, легкие I-образные конструкционные элементы из инженерной древесины, отвечающие строгим стандартам качества. Двутавровые балки состоят из верхней и нижней полки, устойчивых к изгибу, объединенных стенками, обеспечивающими исключительное сопротивление сдвигу. Материал полки обычно представляет собой клееный брус (LVL) или цельный пиломатериал, а стенка изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик приводит к универсальному, экономичному элементу каркаса, который легко установить в жилых и небольших коммерческих проектах.

---

Общие области применения двутавровых балок

Двутавровые балки широко используются при возведении полов и крыш жилых домов. Они идеально подходят для длинных пролетов, в том числе неразрезных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и точные, строителям легче избежать выпуклости и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно имеются в наличии и легко доступны на глубине, которая соответствует потребностям жилого каркаса.

---

Общие глубины

9-1/2″, 11-7/8″, 14″, 16″. Ширина фланца варьируется от 1-1/2 дюйма до 3-1/2 дюйма; длинные длины легко доступны.

---

Общего назначения

Двутавровые балки широко используются для каркаса полов и крыш. Многие производители-члены APA имеют средства разработки программного обеспечения; свяжитесь с производителем (справа) для получения дополнительной информации.

---

APA PRI-400

Двутавровые балки с характеристиками APA (PRI) производятся в соответствии со стандартом APA PRI-400 для двутавровых балок для жилых помещений . Этот стандарт производительности содержит удобную в использовании таблицу допустимых пролетов для применения в строительстве жилых этажей, что позволяет проектировщикам и строителям выбирать и использовать двутавровые балки различных производителей, используя только один набор таблиц пролетов. PRI APA распознаются через ICC-ES ESR-1405.

---

Знак качества APA

Товарные знаки APA появляются только на продуктах, произведенных заводами-членами APA. Знак означает, что качество продукции подлежит проверке с помощью аудита APA — процедуры, предназначенной для обеспечения производства в соответствии со стандартами производительности APA или стандартом, указанным в знаке.

---

Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Содержит информацию о номинальных значениях пролетов, сведениях об установке, конструкциях консолей, архитектурных спецификациях и технических характеристиках двутавровых балок с рейтингом производительности APA.

Скачать >

---

Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

---

Противопожарные комплекты для деревянных двутавровых балок

Узнайте о нескольких вариантах, повышающих противопожарные характеристики двутавровых перекрытий и отвечающих требованиям Международного кодекса жилищного строительства (IRC), посетив страницу противопожарных конструкций двутавровых балок.

Перейти >

---

Технические темы TT-015: Деревянные перекрытия с двутавровыми балками, пожарные и пожарные

Обсуждение долговечности и безопасности деревянных перекрытий с двутавровыми балками при пожарах. Включает рекомендацию APA по повышению огнестойкости всех конструкций перекрытий и балок в соответствии с Международными строительными нормами.

Загрузить >

---

Технические темы TT-126: Применимость товарных знаков APA к изделиям из инженерной древесины, покрытым огнезащитными покрытиями

Содержит вопросы и ответы, касающиеся огнезащитных покрытий. Сертификация и проверка изделий, обработанных огнезащитными покрытиями, не входят в сферу действия АПА.

Загрузить >

---

Технический документ: Основы положений IRC по мембранной защите

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается история, предыстория и цель положений IRC по противопожарной защите полов, а также используемые методы. для установления эквивалентности и соответствия этим требованиям пожарной безопасности.

Загрузить >

---

Технический документ: Кодовые требования для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кода для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с коды.

Загрузить >

---

Технический документ: Противопожарная защита двутавровых балок с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите сборных деревянных двутавровых балок с заводскими решениями противопожарной защиты для соответствия с кодами.

Загрузить >

Сборка деревянных балок

Система перекрытий с деревянными балками представляет собой перекрывающуюся ровную платформу для пола, который является неотъемлемой частью конструкции здания. Сборка деревянных балок и чернового пола обеспечивает структурную диафрагму, которая передает нагрузки на стены, работающие на сдвиг. Поскольку система деревянного пола является горючей, материалы отделки пола будут определять фактическую степень пожарной опасности. Стандартные балки пола обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов от центра в зависимости от приложенной нагрузки, толщины основания и несущей способности, породы пиломатериалов и допустимого отклонения по коду.

    По периметру помещения устанавливается вертикальная краевая балка, часто прибитая гвоздями к обработанной давлением подоконной плите внизу, на которую крепятся (часто 2×6 или 2×8) перпендикулярные балки.

Чтобы обеспечить боковую поддержку, торцевые балки иногда удваивают с помощью краевой балки, идущей параллельно для дополнительной прочности пола и поддержки, если над ним будет возводиться стена. Балки могут поддерживаться деревянным каркасом, стальными балками, деревянными балками, бетоном или кирпичной кладкой. Минимальные опоры для балок обычно составляют 1-1/2 дюйма для дерева и 3 дюйма для бетона или кирпичной кладки. Общая длина пролета, обычно допустимая для различных размеров балок, следующая:

2×6: 0-10′

2×8: 8-12′

2×10: 10-14′

2×12: 12-18′

Общее практическое правило для правильного выбора предполагаемая глубина балки Span/16. Прогиб балки не должен превышать 1/360 пролета. Если глубина балки не имеет значения, обычно наиболее желательны более глубокие балки, расположенные дальше друг от друга. Иногда используются перемычки, которые удерживают балки от поворота и изгиба. Перемычка — это деревянная или металлическая поперечная распорка, расположенная по диагонали или перпендикулярно, что может потребоваться по правилам, особенно когда глубина балки более чем в 6 раз превышает ее толщину, но обычно в этом нет необходимости, если концы балки должным образом поддерживаются сбоку, а верхние части балок будут прикреплены к нижний пол.

    Еще одно общее практическое правило для сантехнических или электрических трасс, которые должны проходить через балки перпендикулярно:

– диаметр не должен превышать 1/3 глубины балки

– не должно быть проходов в пределах 1/6 глубины балки сверху или снизу

– проходки в средней 1/3 пролета отсутствуют.

Для защиты стен/пола от ветровых или сейсмических нагрузок могут потребоваться анкеры или прижимные планки.

Балки обычно крепятся к балке RIM с помощью гвоздей 16d через внешнюю сторону балки RIM. Балка RIM будет прибита к плите подоконника. Балки также прибиты к подоконнику гвоздями 8d через каждые 16″ по центру. Пороговые плиты обычно немного отодвинуты назад, чтобы получить обшивку стены, которая опирается на фундамент. Уплотнитель подоконника обычно помещают между плитой подоконника и фундаментом, чтобы предотвратить проникновение влаги, насекомых, воздуха и т. Д. Анкерные болты 1/2 дюйма обычно размещаются через каждые 6 футов по центру, минимум 2 болта на каждую часть подоконника и не менее 12 дюймов с каждого конца. Пороговая плита может быть удвоена для жесткости, которая прибита гвоздями 10d, расположенными в шахматном порядке каждые 24 дюйма и притертыми по углам.

Ниже приведены некоторые условия несущих и ненесущих стен, связанные с каркасом и размещением балок перекрытия:

– Ненесущие перегородки, параллельные балке (без перегородки внизу), не требуют армирующего каркаса внизу.
