Сохранение тепла и экономия энергии – утеплитель сам по себе не греет, а только не дает теплу покидать помещение.

Эффективная работа систем нагрева пола – системы теплых полов без утеплителя будут работать неэффективно, так как фактически часть их энергии будет уходить на прогрев почвы.

Защита от морозного пучения – в регионах с холодными зимами и пучинистыми почвами есть опасность расширения грунтов под домом, в результате этого может быть поврежден пол или фундамент. В этом случае утеплитель под полами участвует в формировании теплого контура дома. Если помещение первого этажа зимой отапливается, то холод с улицы не проникает в пространство под домом, в результате этого грунт не замерзает.

Морозному пучению подвержены влажные глины, суглинки и супеси. Замерзание влаги приводит к неравномерному расширению грунта. Силы морозного пучения пропадают ниже глубины промерзания – туда не доходит холод с поверхности, и температура всегда остается положительной. Глубина промерзания зависит от региона, подробнее мы разобрали этот вопрос в статье.

Перечислим основных кандидатов для сравнения.

• Пенополистирол (ППС) – одна из разновидностей пенопласта, которую получают путем вспенивания полистирола.

• Экструдированный пенополистирол (ЭППС) – тоже изготавливается из полистирола, но в этом случае плиты выдавливаются при помощи экструдера.

• Минеральная вата – этот утеплитель получают из минеральных пород (базальт). Воздействие высоких температур и превращает минерал в тонкое волокно.

• Теплый бетон – бетон с пористой структурой на основе вулканических пород. В большинстве случаев используется перлитобетон.
• Газобетон – для утепления используют газобетонные блоки низкой плотности (D100 – D300). Блоки плотностью выше D300 применять бессмысленно, так как их теплопроводность будет слишком высокой.
• Пеностекло – утеплитель, который получают путем вспенивания расплавленной стеклянной муки.
• Полиизоцианурат (ПИР) – относительно новый вид полимерных утеплителей.

Теперь сравним ключевые параметры утеплителей для полов по грунту, собрав все данные в одной таблице.

• Теплопроводность – самый главный параметр утеплителя, отражает скорость передачи тепловой энергии. Чем ниже теплопроводность, тем труднее теплу будет покидать помещение. Из показателей теплопроводности всех элементов пола складывается общий общее тепловое сопротивление конструкции.

Если тепловое сопротивление конструкции не удовлетворяет задачам, то при проектировании закладывают утеплитель большей толщины, а это приводит к увеличению расходов. При этом утеплитель с самой низкой теплопроводностью не всегда является самым рациональным выбором, потому что он может оказаться дороже и выгоднее будет взять более толстый слой недорогого материала.

• Влагопоглощение – способность впитывать влагу. При насыщении влагой утеплитель теряет свои теплоизоляционные свойства – повышается теплопроводность. В конструкции теплого пола теплоизолятор отделен от грунта слоем гидроизоляции, но в случае с полами нельзя исключать возможность протечек сверху. В этом отношении лучше всех себя показывают пенополиуретановые утеплители и пеностекло.

• Классу горючести обычно придают большое значение при выборе утеплителя, но часто забывают, что в первую очередь имеет значение не горючесть самого материала, а горючесть всей конструкции. В полах по грунту утеплитель зажат между почвой и бетонной стяжкой, то есть окружен негорючими материалами. По этой причине вероятность контакта утеплителя с огнем очень низкая.

• Плотность – этот параметр влияет на прочность на сжатие и вес материала. Чтобы стяжка не раздавила утеплитель, он должен обладать необходимой жесткостью, для каждого материала допустимая плотность своя. Например, ППС плотностью 35 кг/м.куб уже можно использовать для утепления полов по грунту, для минеральной ваты плотность должна быть не меньше 160 – 175 кг/м.куб.

• Вес – эта характеристика связана с плотностью, чем плотнее материал, тем он тяжелее. От веса зависят логистические расходы на доставку и разгрузку. Если ППС можно доставить на легковой машине и разгрузить руками, то для доставки газобетона потребуется специализированная грузовая техника.

• Цена – в конечном итоге выбор делается на основе стоимости. Не стоит смотреть на цену за кубометр утеплителя, потому что такая стоимость не учитывает разницу в теплопроводности материала. Для сравнения мы примем показатель утеплителя с самой низкой теплопроводностью за единицу. Разные утеплители получат следующие коэффициент: ПИР – 1, ЭППС – 1,27, ППС – 1,27, Пеностекло – 1,4, Минвата – 1,4, Газобетон – 1,58, Перлитобетон – 1,7. Так мы сможем рассчитать фактическую стоимость.

Например, газобетон при цене за кубометр получается дешевле экструдированного пенополистирола, но с учетом разницы в теплопроводности слой газобетона нужно будет сделать большей, к тому же дополнительно надо учесть стоимость разгрузки и доставки, которая для газобетона обойдется дороже.

Сравнение показало, что с экономической и технической точки зрения наиболее подходящим материалом для полов по грунту является ППС, если высок риск попадания влаги, то выбор стоит сделать в пользу ЭППС.

Полы по грунту на первом этаже частного дома без подвала

РЕКЛАМА

Другие статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

РЕКЛАМА

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола,

Рис. 2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона,  в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя  и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

• пол по грунту с бетонной стяжкой;
• пол по грунту с сухой сборной стяжкой;
• пол по грунту на деревянных лагах.

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

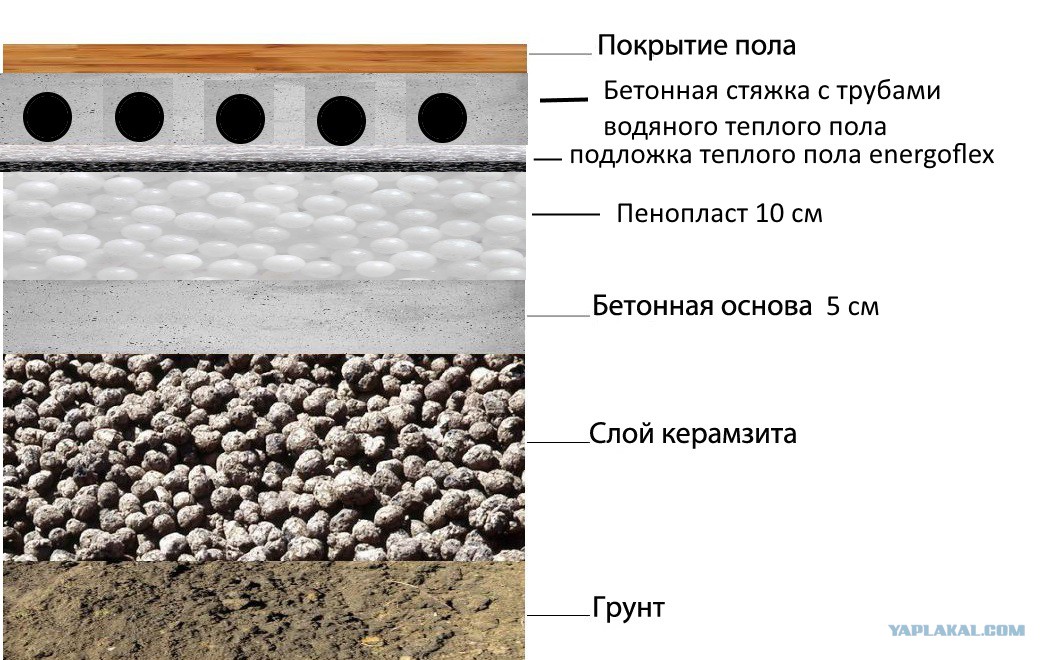

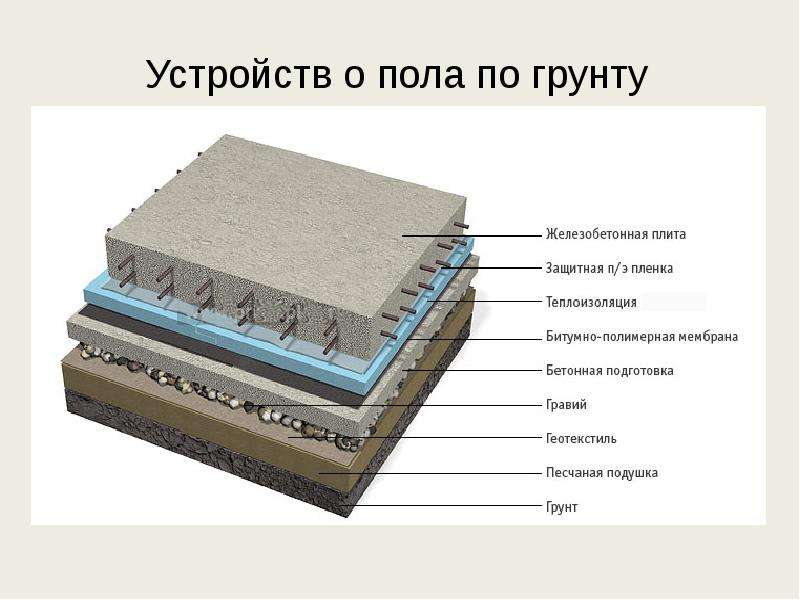

Полы по грунту представляют собой многослойную конструкцию, Рис. 4. Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20
   мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10
   см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см²). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м² и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м³ достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м³, чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см.  Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале,  а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый  или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т. п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

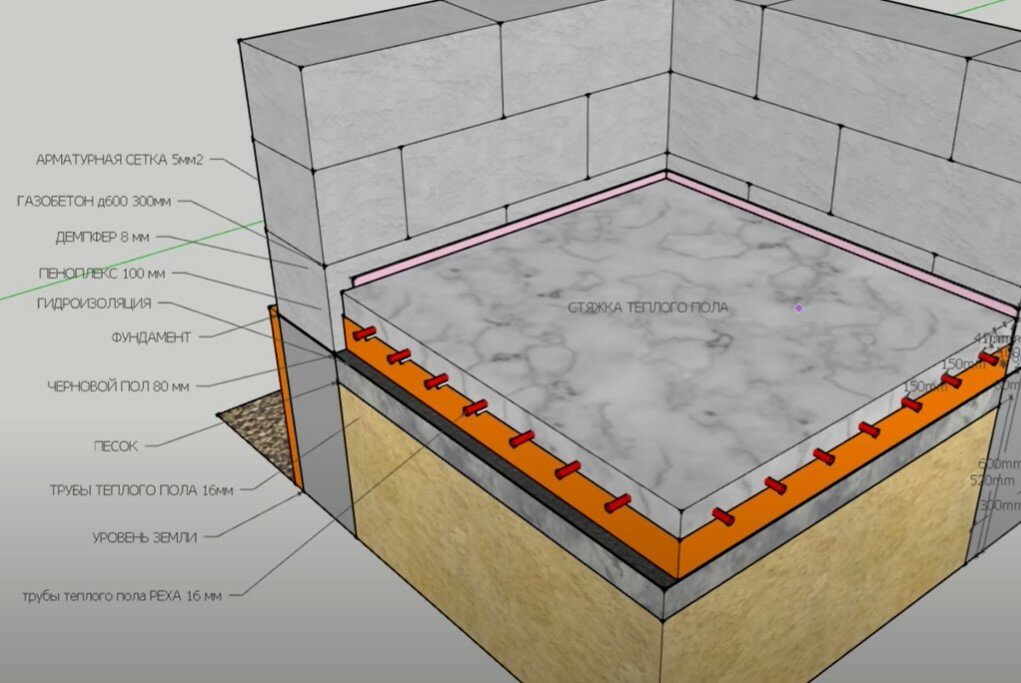

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Читайте: «Как правильно сделать сухую сборную стяжку пола в частном доме».

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне  образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло.  Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

Товары для дачи и сада

⇆

1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены.   Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Читайте: «Утепленный теплоизолированный фундамент лучший для дома.»

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола. Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м²·°С). Калькулятор для расчета этого показателя можно найти здесь.

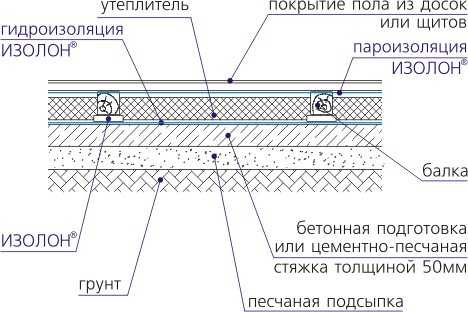

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги.  Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках.  При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью  20-30 см² .

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 — Сборная стяжка из листовых материалов.
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Подробно о полах без бетонной стяжки, на лагах читайте здесь.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.
О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Изоляция отремонтированных бетонных перекрытий

Преобразование существующих неотапливаемых подвалов, гаражей и складских помещений в жилые помещения является популярным способом увеличения жилой площади без строительства пристройки. Такие помещения, как правило, имеют прочный, ровный пол из бетонных плит, но не имеют достаточной изоляции пола для достижения целевых показателей тепловых характеристик для новых жилых помещений.

Если высота потолка ограничена, единственным вариантом может быть разрушение существующей плиты, углубление в землю и создание совершенно нового пола. Однако там, где этого можно избежать, жизнеспособным решением является модернизация плиты перекрытия с добавлением влагонепроницаемой мембраны (DPM), если она еще не установлена, перед установкой изоляции.

Однако запас мощности вряд ли безграничен! Таким образом, имеет смысл сделать покрытие пола как можно более тонким, что означает использование высокоэффективного изоляционного материала. Легкие, жесткие изоляционные плиты из полиизоцианурата (PIR) (такие как Celotex GA4000 и XR4000) являются одними из наиболее термически эффективных и общедоступных изоляционных материалов.

С ними легко обращаться, т.е. полы быстро утепляются, готовые к нанесению тонкого полиэтиленового разделительного слоя и, в зависимости от доступной высоты, бетонной стяжки или более тонкой ДСП с пазами и шпунтами.

При необходимости можно использовать более тонкие пенопластовые изоляционные плиты из полиизоцианурата (PIR) (например, Celotex TB4000) для изоляции периметра стойки.

При использовании продуктов Celotex или ISOVER вы должны убедиться, что использование продукта соответствует всем применимым национальным строительным нормам и правилам, а также местным, национальным и другим применимым стандартам, относящимся к вашему строительству или применению, включая требования в отношении к огню и применимым ограничениям по высоте. В дополнение к техническому описанию изделия см. следующие документы по изделию:

• Сертификаты BBA — если применимо к приложению
• Заявления о характеристиках
• Паспорта здоровья и безопасности

Фрагмент здания приведен только в иллюстративных целях. Это не совет, и на него нельзя полагаться.

Изоляционные материалы

Плиты для утепления пола | Рынок материалов

Плиты для утепления пола

Что такое плиты для утепления пола?

Знаете ли вы, что не менее 10% тепла в доме теряется через пол? Изоляционные плиты для пола необходимы при создании полной изоляции вокруг здания. Они не только отлично справляются со своей задачей по снижению коэффициента U вашего пола в соответствии с действующими строительными нормами, но и работают за кулисами, улучшая удержание тепла в помещении.

Независимо от того, хотите ли вы утеплить массивный цокольный этаж, подвесные полы, сверхпрочные полы или софиты, плиты для утепления пола — это комплексное решение для герметизации щелей между полом и плинтусами. Недвижимость, изолированная от непогоды, будет поддерживать внутреннюю температуру с контролируемой температурой, что означает более прохладное лето и более теплую зиму, что, к счастью для вас, идет рука об руку с меньшими счетами за электроэнергию.

Более того, изоляционные плиты для пола так же удобны, как и термически эффективны. Жесткие, но легкие по своему составу панели для утепления пола можно легко разрезать на различные формы.

Типы плит для утепления пола

Мы продаем самые популярные на рынке плиты для утепления пола. Когда дело доходит до теплоизоляции полов, наши клиенты, как правило, склоняются к доскам, поскольку с ними проще обращаться и укладывать, чем с другими популярными изоляционными материалами для пола, такими как изоляционная стяжка и полиуретановый спрей.

При выборе подходящей изоляционной плиты наши клиенты могут выбирать из целого ряда материалов. Следуйте этому руководству, чтобы узнать, какой материал лучше всего соответствует вашим потребностям в изоляции.

• PIR – Полиизоцианурат (PIR) обладает несколькими простыми свойствами, которые делают его отличным выбором для целого ряда изоляционных нужд; он имеет структуру с закрытыми ячейками (и благодаря этому водостойкий), очень легкий, а также жесткий. Обладая коэффициентом теплопроводности всего 0,022 Вт/мК, плиты PIR отличаются высокой термоэффективностью, доступностью, доступностью и тепловыми характеристиками в одном прочном материале.
• Фенольный – Фенольные изоляционные плиты для пола являются святым Граалем среди теплоизоляционных плит. У них более 90% закрытых ячеек и обеспечивают непревзойденную защиту от потери тепла при минимальной толщине. Обладая водонепроницаемостью, огнезащитными свойствами и коэффициентом теплопроводности всего 0,018 Вт/мК, фенольный утеплитель является самым эффективным утеплителем на рынке.
• EPS – Пенополистирол (EPS) является наименее термически эффективным изоляционным раствором с коэффициентом теплопроводности 0,038 Вт/мК. Несмотря на то, что пенополистирол уступает теплоизоляционным материалам более премиальных брендов, пенополистирол демонстрирует стабильные тепловые характеристики в широком диапазоне применений в области изоляции зданий. Он не только обладает высокой несущей способностью, но и влагоустойчив, не подвержен влиянию бактерий, плесени и грибков.
• XPS – Изоляция из экструдированного полистирола XPS производится, как следует из названия, методом экструзии. Kingspan является основным производителем этого утеплителя в Великобритании. Структура экструдированного полистирола (XPS) с закрытыми порами предотвращает проникновение воды, что устраняет необходимость в пароизоляционном слое. Плиты Kingspan GreenGuard имеют теплопроводность 0,034 Вт/мК. Таким образом, пенополистирол несколько более эффективен в качестве теплоизолятора, чем пенополистирол.

На складе Kooltherm K103 Floorboard — высококачественная напольная теплоизоляционная плита с коэффициентом теплопроводности всего 0,018 Вт/мК. Эти плиты Kingspan следует использовать там, где требуется максимальная тепловая защита. Если вам нужна огнестойкость, загляните на нашу страницу, посвященную изоляции Rockwool.

Толщина плит для утепления пола

У нас есть плиты толщиной от 20 до 150 мм. Приобретая более толстую теплоизоляционную плиту, можно увеличить теплотворную способность наращивания изделий. Однако из-за нехватки места вам, возможно, придется выбрать более тонкую доску.

Благодаря широкому выбору толщины изоляции для пола вы всегда сможете найти эффективную плиту, подходящую для вашего помещения.

Kingspan Kooltherm K103 – 25 мм – 150 мм
Kingspan Thermafloor TF70 – 20 мм – 140 мм
ПРЕРТАНСКАЯ ИОГЛИРОВАНИЯ Eurothan TB4000 ПИР-изоляционная плита — 25–40 мм
Celotex XR4100 ПИР-изоляционная плита — 110–150 мм

Часто задаваемые вопросы о плитах для утепления пола

Как работают плиты для утепления пола?

Устанавливая теплоизоляцию под полом, вы создаете барьер между имуществом и холодным грунтом, на котором оно стоит, затрудняя отвод тепла.

Теплоизоляционные плиты для пола — эффективный способ утепления любого объекта; они работают, улавливая тепло в полу, которое затем излучается обратно в сам дом, обеспечивая поддержание регулируемой температуры круглый год.

Изоляция пола предназначена для использования в помещениях с подвесными полами или конструкциями с полостью под ними. Подвесные деревянные полы (деревянные полы) чаще всего встречаются в старых домах (до 1970-х годов). Если у вас есть воздушные кирпичи или вентиляционные блоки на любой внешней стене вашей собственности, скорее всего, у нее есть подвесной деревянный пол.

Наилучший способ обеспечить герметичность при утеплении подвесного деревянного пола – установить изоляционную плиту под половыми досками между несущими лагами пола. В новых домах, как правило, бетонные первые этажи, на которые можно класть изоляционные плиты.

Стоит ли использовать плиты для утепления пола?

Затраты на изоляцию могут показаться пугающими, независимо от того, идет ли речь о новом строительстве или реконструкции. Вы можете окупить первоначальные инвестиции в течение от трех до пяти лет в зависимости от общей теплопроводности используемых материалов.

Мы рекомендуем теплоизоляционные плиты для пола людям, которые могут позволить себе долгосрочные инвестиции в свою недвижимость. Несмотря на начальный период восстановления, вы почти сразу увидите преимущества новой изоляции. Вы можете сэкономить около 10% на счетах за отопление круглый год, установив под полом жесткие изоляционные плиты.

Вы можете приобрести изоляционные плиты для чердачных полов, полов из ламината или дерева, сплошных полов и сплошных бетонных полов.

Как укладывать плиты для утепления пола?

Установка плит для утепления пола не должна быть сложной. Следуйте этим советам по установке плит для утепления пола для вашего проекта.

Обратите внимание, что при укладке изоляции могут понадобиться другие строительные материалы, например, влагонепроницаемая мембрана.

●      Подготовка половиц – Уберите мусор и пыль. Возможно, вам придется использовать слой фанеры, чтобы обеспечить ровный пол.

●      Грунтовка сплошного пола – Бетонный пол необходимо загрунтовать перед укладкой изоляционных плит. Термогрунтовка может помочь еще больше снизить потери тепла из вашего дома. Если вы укладываете изоляцию под деревянный пол, вам не нужно беспокоиться о грунтовке. Вы также можете уложить влагостойкую мембрану под или над полом.

●      Обрезка досок – Плиты для утепления пола можно резать обычным канцелярским ножом. Мы рекомендуем делать отметки на доске перед раскроем, чтобы избежать ошибок.

●      Разместите плиты – Вы должны расположить изоляционные плиты в шахматном порядке, чтобы уменьшить сквозняки. Если вы укладываете твердую изоляцию пола, используйте клей, чтобы закрепить ее на месте. Для подвесного деревянного пола мы рекомендуем прикручивать доски с интервалом 300 мм по всей площади пола. Важно не блокировать воздушные кирпичи.
