Как правильно разместить розетки в квартире: выбор места, распределение по квартире

Всякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить.

По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам. Однако большинство из нас, по прежнему делает все по старинке, основываясь на предыдущем опыте или советах знакомых электриков.

В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.

А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.

Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

• В современных условиях она должна быть в каждой квартире.
• Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.
• Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

• для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

• он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

1. А еще сюда же подключается ультрафиолетовая сушилка для обуви.
2. Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.
3. С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

• кабель питание 220В и витая пара под домофон

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.

Над столом монтируется еще один блок из 4-х розеток:

• настольной лампы

• любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.

Она чаще всего используется для подзарядки смартфонов.

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.

Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать. Настенные маломощные светильники требуются обязательно, если не хотите при просмотре фильмов в полной темноте, испортить себе зрение.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

• Зона телевизора.
• Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
• Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

• 2 интернет розетки под витую пару

Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.

1. Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.
2. Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.
3. Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.

Электропитание кондиционера в спальне выводится по желанию.

В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.

Все по такой же схеме, как и в гостиной.

В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:

• под столом — 3 розетки и вывод под витую пару

• сверху, за компьютером – блок из 4-х розеток

На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.

В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:

На этом в принципе достаточно. Итого в спальне имеем:

• 2 розетки под USB зарядку

В кухне, в отличии от гостиной и спальни, все очень сильно взаимосвязано с выбором кухонной мебели и тех электроприборов, которые будут в нее встроены.

Здесь нет какого-то одного универсального варианта. Стоит произойти каким-то изменениям в гарнитуре, и тут же вся электрика поменяется самым кардинальным образом.

Более подробно по выбору конкретных электроточек и их расположению, можете ознакомиться в отдельной статье.

В ней описаны все оптимальные варианты расположения розеток и выключателей в данной кухонной зоне.

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

• Выключатель под нее можете смонтировать на стене, недалеко от унитаза.
• В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.
• Замечу, что розетки здесь должны быть не простые.
• Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.
• Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

Источник — Zems.pro

Источник: https://domikelectrica.ru/skolko-rozetok-nuzhno-v-kvartire-po-komnatam/

Как разместить розетки и выключатели в квартире правильно и удобно

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или варочная панель и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток.

При этом нужно учесть, что не каждый раз мелкая бытовая техника будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура.

Добавьте еще пару штук около обеденного стола — вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там настольную лампу.

Instagram 9520383777marat

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели — на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

Instagram sdelano. ru

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка — для современных смарт-телевизоров обязательная опция.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2.

В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол.

Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически.

Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь — размещайте его с той же стороны, где находится ручка.

sdelano.ru

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом — там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить — над столешницей или внизу — вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком — без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

Instagram switchtowood

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол — правила будут те же, что для гостиной и детской. Если хотите повесить телевизор — тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель — средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от плана освещения комнаты: споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель. Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Instagram sdelano.ru

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Instagram sdelano.ru

Источник: https://www.ivd.ru/dizajn-i-dekor/kvartira/kak-razmestit-rozetki-i-vyklucateli-v-kvartire-pravilno-i-udobno-22381

Правильное расположение розеток в квартире: как спланировать и установить правильно своими руками. 115 фото схем и проектов

В настоящее время практически все новостройки проектируются таким образом, чтобы можно было удобно и компактно проживать в такой квартире. Особенно это касается электроснабжения в помещении. Важным критерием в процессе проектировки электроснабжения является правильное расположение розеток в квартире.

От этого фактора зависит наличие разнообразного вида электроприборов. Таким образом, первым делом необходимо грамотно составить четкую схему, с указанием места расположения розеток и выключателей.

Немаловажное значение имеет установка розеток в соответствии со стандартами и общими правилами, от которых зависит удобное и функциональное проживание в квартире. Так, по общепринятым европейским нормативным стандартам расстояние от розетки до дверного проема должно быть не более 10 см и в высоту не более 1 м от пола.

Как правило, практически все электрики которые занимаются разводкой розеток руководствуются основными нормативными документами: СНиП; ПУЭ; ГОСТ это важная документальная составная часть, на которую всегда необходимо опираться при составлении схемы розеток в квартире.

Если у вас нет большого желания обращаться к профессиональным и квалифицированным электрикам, то можно выполнить разводку розеток в квартире своими руками. Однако, в этом случае есть риски что работа может быть выполнена не качественно, а так же отнимет большое количество времени.

Следует учитывать, что каждая комната в квартире имеет свою специфику и функциональное назначение и здесь необходимо учитывать все нюансы для определенной комнаты.

Правильная установка и размещение розеток

Кухня

Как правило на кухне располагается значительная часть всех бытовых электроприборов квартиры, которые будут ежедневно эксплуатироваться. Поэтому, проектировку данной комнаты необходимо выполнить так, чтобы можно было удобно и практично разместить все важные электроприборы. Например, нужно понимать где будет размещаться холодильник,  электроплита, вытяжка и прочее.

Схема должна быть составлена таким образом, чтобы не было никаких дополнительных удлинителей и переносок. Также для кухни очень остро стоит вопрос: на какой высоте сделать розетку?

• Как правило, на кухне рекомендуется устанавливать двойные розетки выше на 10-15 см как требуют стандарты, это связано с тем, что на кухне будет располагаться рабочая столешница со встроенной плитой и шкафами на уровне 1 м от пола, а 10-15 см являются небольшим запасом.

Гостиная

В данной комнате желательно устанавливать двойные розетки. Здесь все устанавливается строго по стандартам и нормам. Как правило, устанавливается одна розетка возле двери, и по две розетки на стене с каждой стороны.

При этом, в зоне для телевизора можно предусмотреть отвод для антенны и специальный разъем для wi-fi, чтобы была возможность скрыть антенну и кабель для интернета.

Спальня

Здесь розетки устанавливаются в соответствии со стандартами и нормативами. Место положение розеток в данной комнате можно выбрать в индивидуальном порядке по своему усмотрению, при этом необходимо учитывать какие электроприборы будут располагаться в комнате и в каком месте.

1. Необходимо все продумать грамотно, иначе потом придется подсоединять дополнительные удлинители, что согласитесь не очень приятно.

Ванная комната

Для установки розеток в данной комнате здесь необходимо учитывать специфику помещения. Ванная комната имеет не значительную площадь и ее размеры не такие большие, поэтому здесь достаточно одной или двух розеток.

• Однако, очень важно учитывать нормативные правила, согласно которым розетка должна быть на расстоянии от ванной не менее 60 см это все обусловлено тем, что данная комната является самой влажной.

Поэтому и предъявляются такие условия по установке розеток в ванной. При этом, корпус розетки должен быть изготовлен из влагоустойчивого материала и иметь защитную крышку от попадания воды или влаги во внутрь розетки.

Прихожая

Как правило для такой комнаты достаточно иметь две розетки. В прихожей не так много бытовых приборов, которые можно использовать в комнате. В основном здесь розетку можно использовать при подключении пылесоса либо при использовании сушилки для обуви.

Безусловно, при планировании невозможно все досконально предусмотреть поэтому рекомендуется составить предварительно 1-2 схемы исходя из которых делается окончательная, на основании которой производят разводку розеток. Также рекомендуется устанавливать электрические точки с небольшим запасом, это делается для того что бы не пришлось использовать удлинители.

Поэтому, при грамотном подходе можно самостоятельно выполнить развод розеток самостоятельно не говоря уже о том, как заменить старую розетку в квартире, что так же не сложно. Очень важно каждый шаг делать внимательно и не торопиться, так как цена ошибки может быть очень высокой.

Если у вас возникнут какие-либо сложности в процессе разводки розетки самостоятельно, или что-то не сможете понять, то можете посмотреть на нашем сайте красочные фото розеток в квартире. Возможно это поможет вам решить вашу проблему.

Фото расположения розеток в квартире

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire/

Правильное расположение розеток в квартире

Современная квартира проектируется так, что каждая комната отличается своей функциональностью. Исходя из этого, в каждом помещении используется различное количество электроприборов.

Поэтому, когда составляется план или схема расположения электрических точек, необходимо учитывать множество нюансов.

В этой статье мы расскажем читателям сайта сам электрик, как расположить розетки в квартире правильно и что не менее важно — безопасно.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила размещения

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

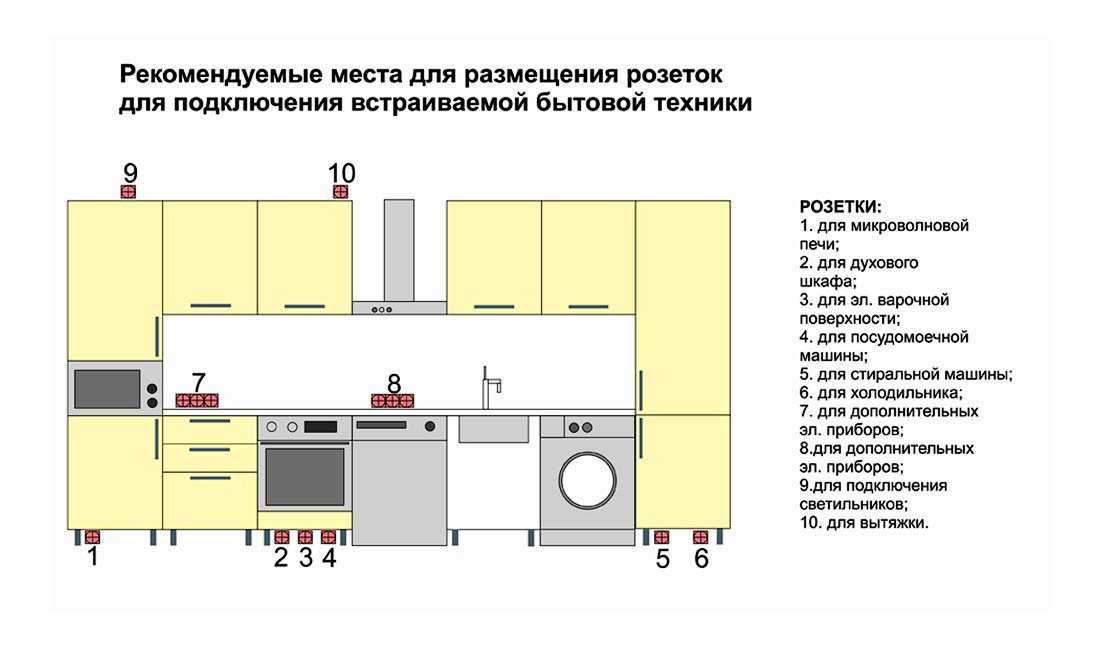

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек.

Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету.

На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола.

А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором.

О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду, либо вышла из строя посудомойка или стиральная машина и с нее побежала вода. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Это все, что мы хотели рассказать вам о том, как расположить розетки в квартире. Надеемся, наши советы помогли вам определиться с наиболее удобным и правильном местом размещения электрических точек в комнатах!

Наверняка вы не знаете:

Источник: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html

Как правильно разместить розетки в квартире

Советы

Основные правила при проектировании электропроводки

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт. Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

Прихожая

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 смот пола. С их помощью можно без проблем подключить к сети сушку для обуви или пылесос.

Ванная

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной. Для душевой кабины или водонагревателя потребуется отдельная розетка. Важно, чтобы расстояние от розетки до пола и до источника воды составляло неменее 60 см.

Не забудьте: для ванной нужны специальные влагозащищенные розетки с крышкой со степенью защиты IP44. Они оснащены пластиковым фланцем во внутренней части, чтобы обеспечить сток воды в случае ее попадания  в зону розетки. Это помогает снизить риск поражения электрическим током.

Гостиная

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь. Расположите их на высоте примерно 130 см — тогда провода не будут видны за техникой.

Совет INMYROOM: гостиная — «лицо» всей квартиры, поэтому каждая деталь должна
идеально вписываться в интерьер — и розетки в том числе.
Например, розетки Schneider Electric серии Glossa скрытой установки монтируются вплотную к стене, они соответствуют международным требованиям
безопасности и удобны в установке.Внешний
вид изделий разработал дизайнер французского агентства Design Lab Гийом Рейнер
(Guillaume Reiner). Цветовая гамма серии включает 14 вариантов, включая оригинальные
оттенки: шоколад, фисташковый, баклажановый и «сиреневый туман».

Спрятать электрику вместе с проводами можно разместив ее за придиванными тумбочками. Это позволит легко подключить к сети настольные лампы. Не забудьте предусмотреть розетки для других электроприборов: кондиционера, увлажнителя, радиатора — а также зарядки мобильных устройств.

Если вам необходима розетка у двери в гостиную, размещайте ее на высоте 30 см от пола и 10 см от дверного проема.

Кухня

Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.

Чуть проще с розеткой для вытяжки: просто разместите ее, отступив 5—6 см вверх от навесных шкафов. Главное, чтобы она не была закрыта вентиляционным коробом.

Легче всего определиться с положением розеток
над столешницей — просто отступите вверх 10—30 см. В зоне столешницы рекомендуем поставить розетки с крышкой с повышенной защитой от влажности IP 44.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

Если на вашей кухне будет телевизор, установите несколько розеток и для него: аудио-, телевизионные, стандартные. Располагайте их так, чтобы корпус телевизора все скрыл, но при этом оставался доступ к вилкам питания. Понадобятся как минимум две электрические розетки — для телевизора и WIFi — роутера.

Дополнительно можно разместить розетки рядом со входом на высоте 30—40 см от пола — это пригодится, к примеру, для подключения пылесоса.

Спальня

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели. Мысленно разделите комнату на спальную зону (кровать и тумбочки), зону хранения (шкаф и комод) и рабочую — если она есть (письменный стол).

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 смот их поверхности. В прикроватной зоне рекомендуется расположить USB-розетки для зарядки мобильных устройств.

В зоне хранения понадобится пара розеток — для подключения подсветки шкафа и зарядки телефона. Обычно располагается на высоте 5 см от пола.

• Для рабочей зоны предусмотрите два блока по две розетки: первый установите на высоте 30 см для компьютера, а второй — на высоте 15 см от поверхности стола для подключения дополнительного света.
• Если вы планируете смотреть в спальне телевизор, как и вдругих комнатах, разместите блок из нескольких розеток за его корпусом.
• Чтобы уборка в спальне не доставала хлопот, не забудьте расположить одну розетку у входа на высоте 30 см от пола и 10 см от проема двери для подключения  бытовых приборов.

Детская

В комнате, где отдыхает самый младший член семьи, не обойтись без розеток у кровати: одна пригодится для ночника, еще пара для дополнительных приборов — например, увлажнителя воздуха.

В комнате школьника, как правило, есть рабочая зона. Разместите над письменным
столом ребенка несколько розеток для
компьютера, необходимой техники и зарядки гаджетов — здесь
пригодятся и USB-розетки.

В детском пространстве обязательной считается установка электрических розеток со шторками , «с защитой от детей».Они ограничивают случайный доступ к розетке со стороны ребенка.

Удобным и современным является инсталляция USB-розетки в зоне нахождения ребенка.

Кабинет

У рабочего стола потребуется минимум пять розеток (для компьютера или ноутбука, светильника, зарядных устройств) — на высоте до 15 см от столешницы. К технике личного пользования отлично подойдут USB-розетки.

Для оптимизации пространства используются лючки в пол, в них устанавливаются любые виды розеток: силовые, телефонные, компьютерные или телевизионные. Их можно использовать в зоне отдыха.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

На обложке: дизайн-проект студии S-style.

Источник: https://www.inmyroom.ru/posts/16970-kak-pravilno-razmestit-rozetki-v-kvartire

как практично расположить розетки в квартире

Содержание

• Что такое правильная электрика?
• Правила и стандарты
• Что важно знать?
• Правила по размещению электропроводки
• Новые традиции – евростандарт
• Планирование монтажа розеток и выключателей в помещении
• Правила размещения
• Прихожая
• Коридор
• Гостиная
• Кухня
• Спальня
• Ванная комната
• Балкон, лоджия, терраса
• Детская
• Кабинет или рабочий стол
• Отдельные комнаты и помещения
• Уделите внимание вопросам безопасности
• Розетки для акустической и ТВ-техники

Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.

Правила и стандарты

По евро стандарту розетки следует устанавливать на расстоянии 30 см от пола. Но это не всегда удобно. Например, в спальне если вы захотите поставить телефон на зарядку или подключить ноутбук, то лёжа на кровати выполнить данную процедуру будет не совсем удобно. Розетки в спальной комнате лучше расположить чуть выше прикроватной тумбочки.

Данное правило относится и к кухне. Разъёмы следует устанавливать над рабочей поверхностью стола. Так будет удобнее в них включать мелкую бытовую технику. Существуют конструкции встраиваемые в мебель.

Обратите внимание. Розетки для холодильника и кухонной плиты лучше разместить в низу, чтобы не было видно лишних проводов. Для вытяжки разъём нужно расположить под потолком.

Ванная комната это объект повышенной опасности, поэтому и розетки в ней должны быть особенные. Класс защиты не ниже IP 44. Располагать их следует на расстоянии не менее шестидесяти сантиметров от ванной, душевой кабины и рукомойника. Конечно, в городской квартире соблюсти данное правило будет очень сложно.

А вот в гостиной комнате и в прихожей можно смело придерживаться евро стандарта и устанавливать разъёмы на расстоянии 30 см от пола. В детской следует установить розетки с защитными шторками. Так ка дети в силу своей любознательности любят совать в отверстия различные предметы. Лучше заранее предостеречь их от не нужных действий.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Правила размещения

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона

Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Варочная поверхность и духовка

Сейчас варочную поверхность и духовой шкаф чаще подключают порознь. Потребляемая мощность этих электроприборов велика и их включение одновременно с другим устройством может выбить пробки, например в старом доме. Поэтому для электроплит выпускают специальные трехфазные розетки на 20-25 А. Лучше всего модели со встроенным

УЗО = Устройство защитного отключения.

В итоге количество розеток: 2.

Холодильник

Где разместить розетку для холодильника вопрос важный. Хотя длина провода обычно в пределах 1 метра, прибор нежелательно подключать через удлинитель. Поэтому подключение делаем в месте выхода шнура. Приблизительно в 5 см от края. Для того, чтобы обеспечить к розетке свободный доступ.

Бывает, что холодильную камеру и морозилку встраивают в разных местах. Значит потребуется еще 1 розетка.

Встроенная техника: посудомоечная и стиральная машины и другая

Уделим ей особое внимание. Не размещайте розетку для подключения непосредственно за ними, лучше рядом. Иначе встраиваемые устройства могут не поместиться в нишу по глубине.

Расчет количества розеток тоже лучше начинать с такой техники, потом уже для отдельно стоящих приборов.

Вытяжка

Способ подключения зависит от модели. Открытую вытяжку чаще всего подключают напрямую. Где расположить розетку для вытяжки? Правильное место будет зависеть от габаритов вытяжки и инструкции по монтажу. Например, чуть выше уровня навесных шкафов на 5–6 см.

Рабочая поверхность

Мысленно расставьте приборы, подумайте где будет максимально удобно подключать миксер, кухонный комбайн, чайник и другую утварь. Прибавьте 1–2 розетки про запас, не помешают.

Бывает так, что есть несколько сценариев и не понятно на чем остановиться. Выход такой: разместите несколько групп розеток по 3–4 штуки с равномерным интервалом над рабочей поверхностью. Не забудьте про гнезда на острове.

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп.
Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Установка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Сетевой фильтр можно врезать в рабочий стол, если есть необходимость постоянно переключать устройства.

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее. Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения.

Уделите внимание вопросам безопасности

Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.

Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.

Розетки для акустической и ТВ-техники

Заранее продумайте

✓ Количество техники

✓ Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

✓ Расположение техники

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.

Источники

• https://remont-shkola.ru/raznoje/sovety-eksperta-kak-splanirovat-elektriku-v-dome/
• https://zen.yandex.ru/media/hausmaster/kak-pravilno-raspolojit-rozetki-i-vykliuchateli-v-kvartire-sovet-elektrika-5e1859f4118d7f00adfc2e91
• https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
• https://strojka-gid.ru/raspolozhenie-rozetok/
• https://legko.com/blog/p/Rozetki-v-dome-kak-rasplanirovat-i-gde-razmestit
• https://myhome.live/blog/kak-pravilno-raspolozhit-rozetki-i-vyklyuchateli-v-kvartire/
• https://pol-master.com/dizain/kak-raspolozhit-rozetki-v-kvartire.html
• https://blog.DomClick.ru/post/kak-pravilno-splanirovat-elektriku-v-kvartire

[свернуть]

Что важно знать о планировании электрики и расположении розеток в квартире/доме

Комфорт и уют места, где вы живете, зависит от множества вещей. Например, от мебели или наличия картин, дизайна интерьера, освещения. Но если не уделять внимания мелочам, ощущение комфорта будет не полным. В этой статье мы расскажем о том, как правильно расположить в доме или квартире розетки и выключатели — чтобы они не только выполняли свои функции, но были безопасны для жильцов, и не выбивались из общего антуража.

Ремонт нужно начитать с правильной планировки разводки линий электроснабжения и определения расположения источников освещения и электроприборов — об этом вам скажет любой профессиональный электрик. От расположения розеток и выключателей в помещении будет зависеть не только эргономика их использования, но и внешний вид комнаты. Если этого не сделать изначально — есть большая вероятность того, что положительные впечатления от ремонта окажутся подпорчены. Торчащая посредине стены розетка будет не только нелепо смотреться, но и сделает неудобным ежедневное использование подключаемых приборов. Для того чтобы такого не произошло, при планировании разводки стоит следовать нескольким простым правилам.

Планирование на первом месте

Для начала определите, сколько розеток вам понадобится. Тщательно продумайте, как они будут использоваться: пропишите для каждой свое подключаемое устройство, включая мобильные. Также необходимо помнить: чтобы розетки не «спрятались» за шкаф или диван — лучше спланировать расстановку мебели в доме заранее. Это значительно упростит вам жизнь в будущем. Если вы этого не сделаете, дальнейшие отделочные «чистовые» работы уже не позволят все это дело «переиграть» в случае необходимости. И более поздняя установка кондиционера или теплого пола может вылиться в дорогостоящий ремонт: заново придется штробить стены, протягивать провода, делать новую чистовую отделку. Или — прокладывать провода в пластиковых коробах поверху, что испортит внешний вид комнаты.

Изначально стоит определиться, для какого устройства будет использоваться каждая розетка в доме. Исходя из этого, количество розеток необходимо запланировать с запасом — пусть лучше будет несколько лишних, чем нескольких не хватать. Хорошим решением в данном случае станет установка встраиваемых розеточных блоков: они могут содержать как исключительно розетки, так и выключатели, специальные выходы для подключения гаджетов и акустики и т.д. Рамки розеточных блоков, как правило, рассчитаны на 2-4 «посадочных» места, но встречаются и более «емкие».

Определитесь с высотой

При расположении электрики в доме сегодня часто руководствуются так называемым «евростандартом». Однако, согласно техническому кодексу установившейся практики Республики Беларусь ТКП 339-2011 (02230), устанавливать выключатели стоит на высоте от 80 до 170 см от уровня чистого пола, а розетки — на высоте 80 сантиметров от пола. Впрочем, руководствоваться этими нормами можно не всегда, о чем в конце статьи рассказывает наш эксперт.

Ванная комната

Следуйте «правилу мокрых зон»: вся электрика должна располагаться выше коммуникаций водоснабжения. Также, не стоит монтировать розетки близко к смесителям или раковинам.

В ванной все выключатели и розетки стоит располагать на расстоянии в 1 метр и более от уровня пола. При наличии душевой кабины, выключатель должен быть отнесен от нее на расстояние не менее 60 см от дверцы кабины. Также, чтобы предотвратить возможные несчастные случаи, при монтировании розеток в ванной (или на кухне) рядом с мойкой, обязательно стоит остановить свой выбор на влагозащищенных розетках.

Кухня

В современной кухне располагается большое количество стационарной бытовой техники: вытяжка, холодильник, посудомоечная машина, микроволновка и электроплита. Вся эта техника подключена к сети постоянно, поэтому на каждое устройство стоит обязательно выделить отдельную розетку, отказавшись от удлинителей — иначе перебои в электросети могут привести к печальным последствиям.

Значительно упростит приготовление пищи расположение розеток над столешницей. Это позволит удобно подключать любую мобильную кухонную технику, к примеру — блендер или кухонный комбайн. Важное напоминание для тех, у кого имеется посудомоечная машина — ни в каком случае нельзя располагать розетки за ней! Правильнее подключить посудомойку к розетке, расположенной справа или слева.

Жилые комнаты

Ни одно уютное жилище не обходится сегодня без современной техники и электроники. Самый распространенные образец подключаемой электроники — телевизор. Для расположения розеток под телевизор стоит сразу решить: телевизор будет стоять на мебели (подставке) или висеть на стене.

При установке телевизора на предмет мебели/подставку стоит расположить розетки на высоте в 30 см от пола. Если же вы решите повесить телевизор на стену — установите розетки на расстоянии в 120 см от пола, это позволит закрыть их от взглядов самим телевизором и визуально «разгрузит» стену, избавит от вида протянутых к электронике кабелей питания.

Также заранее стоит продумать, какой будет трансляция на телевизоре и какое количество техники будет рядом с ним подключаться. От этого будет зависеть число обычных и слаботочных розеток. Почти все современные модели телевизоров оснащены SMART-функциями, что позволяет подключать их к интернету. Логично будет сразу расположить в одном розеточном блоке модули с выходами для телефонного или сетевого кабеля. В случае наличия аудио-видео-аппаратуры, хорошим способом убрать лишние провода станут модули с HDMI-выходами и выходами для подключения акустики.

Детская

Дети в своей комнате проводят много времени за играми или учебой, поэтому для такого помещения будет не лишним установить несколько дополнительных розеток. Согласно техническому кодексу, выключатели стоит расположить на высоте в 170 см от пола, а розетки — на высоте в 80 см и выше. Следует помнить, что дети активны и познают мир на ощупь. Чтобы уберечь их от несчастного случая, отличным решением станет выбор розеток с защитой. Как правило, отверстия в таких розетках закрываются специальными заглушками.

С какой стороны расположить выключатель в комнате

Высота выключателей, согласно техническому кодексу, в комнате должна составлять 80-170 сантиметров от уровня пола. Оригинальным решением будет совместить выключатель и розетки в одной рамке: в ряде случаев это позволяет сконцентрировать все необходимые выходы в одном удобном месте и сэкономить на лишней проводке. Исключением является ванная комната — здесь выключатели стоит располагать на высоте 100-115 сантиметров от пола.

Но бывают и исключения, например — если у вас стоит секционная мебельная стенка, и необходимо расположить выключатель над одной из секций, на высоте, выше стандартной. В таком случае, необходимо рассчитывать высоту выключателя, исходя из высоты конкретных предметов (или секций) мебели.

Также, не стоит забывать и о расположении выключателей относительно двери. Многие используют самый распространенный вариант — дверь открывается одной рукой, а выключатель — нажимается другой. В случае, если в квартире живут только взрослые, положение выключателя у входа стоит рассчитать, исходя из среднего роста жильцов — так, чтобы он сразу попадал под руку при входе в комнату, чтобы не приходилось тянуться за ним вверх.

Теплый пол для ванной или всей квартиры

Теплый пол — отличное техническое и функциональное решение, нередко применяемое в частных домах и квартирах, особенно — в кухнях и ванных комнатах. Он повышает комфорт пользования этими помещениями, помогает сохранять пол сухим, поддерживает комфортную температуру. Существует несколько видов теплых полов. Самые распространенные (помимо водяных) — инфракрасный и кабельный. Если вы решили установить себе такой пол, не забудьте про датчик теплого пола. С помощью этого незамысловатого устройства можно регулировать температуру нагрева помещения и полностью контролировать работу системы.

Такой датчик правильнее всего располагать рядом с помещением, в котором расположен теплый пол. Для большей функциональности, можно объединить датчик в одном блоке с выключателем или розеткой. Если же вы хотите, чтобы устройство не выделялось в интерьере квартиры или дома — выберите скрытый терморегулятор.

Следуя этим простым рекомендациям, вы сможете точно спланировать всю электрику в доме или квартире, обезопасите себя и своих детей, избавитесь от дискомфорта во время последующей эксплуатации.

Текст: Кирилл Пачковский

Мнение эксперта

Строгого соблюдения норм, оговоренных в ТКП 339-2011, придерживаются, в основном, подрядные организации, действующие в строгом соответствии с проектной документацией. Если брать многоквартирный панельный дом, то в самой панели уже предусмотрены соответствующие каналы для электропроводки и места вывода розеток/выключателей — как раз в соответствии с ТКП. Если же дом монолитный (кирпичный) — там можно варьировать высоту расположения в соответствии с так называемым «евростандартом»: 0.3м — для розеток и 0.9м — для выключателей на стене. В кухнях высота расположения розеток над столешницей зависит от высоты самой столешницы. Как правило, это 1.1 метр и даже выше. В частном жилом доме ситуация схожая: перед прокладкой электропроводки разрабатывается индивидуальный проект электроснабжения жилого дома, в котором места выводов розеток и выключателей показаны на виде сверху, и привязаны к расстояниям от стен помещения. Поэтому, фактически, высота расположения розеток от уровня пола может быть любой, и не соответствовать строго ТКП 339-2011. Если соблюдены все остальные требования (особенно — влияющие на безопасность) — такие проекты, как правило, проходят согласование и приемку.

Андрей / прораб по электромонтажным работам ООО «Эфас» (efas.by)

Задать вопрос эксперту

Где разместить электрические розетки в новом доме

Где разместить электрические розетки в новом доме

17 мая 2021 г.

Некоторые аспекты строительства нового дома, несомненно, более увлекательны, чем другие, но даже, казалось бы, незначительные соображения могут иметь серьезные последствия (положительные или отрицательные). Одна из тех маленьких деталей, которые вы будете рады, что нашли время, чтобы спланировать заранее, — это размещение электрических розеток в вашем новом доме. Чтобы помочь вам решить, вот некоторая информация о том, где электрики обычно размещают электрические розетки в новых домах.

Жилые электрические коды

Прежде всего, вам нужно, чтобы все соответствовало местным правилам. Каждый муниципалитет устанавливает особые требования для обеспечения безопасности домов и соответствия требованиям. Многие места моделируют свои правила на основе NEC (Национального электротехнического кодекса), который является надежным источником информации. Тем не менее, важно поговорить с профессионалом, чтобы узнать о правилах в вашем регионе, потому что они могут различаться. Основные темы, охватываемые электрическими нормами, включают:

• Процедуры установки
• Расстояние между выпускными отверстиями
• Качественная продукция

Расстояние между выпускными отверстиями

Требования к расстоянию в первую очередь предотвращают возникновение опасностей, а также обеспечивают разумный доступ людей к розеткам в любой комнате. Разные комнаты в доме имеют разные требования.

Жилые помещения

В обычных жилых помещениях через каждые 6 футов (по горизонтали) на стене должна быть розетка. К жилым помещениям относятся все большие помещения в вашем доме, включая спальни, кабинет, столовую и коридоры. В коридорах длиной более 10 футов требуется как минимум одна розетка. Стены длиной менее 2 футов не требуют выхода. В спальне самым важным фактором будет удобство. Если вы сможете расположить рядом с кроватью розетки для ламп и электронных устройств, вы будете благодарны за удобство. Свет, подключенный к его и ее лампам или диммирующим выключателям, также может быть полезен для пары, которая иногда читает перед сном.

Ванные комнаты

В ванных комнатах необходимо установить розетку в пределах 3 футов от края раковины, по возможности над столешницей. Это обеспечивает удобство и способствует безопасности.

Кухни

В кухнях розетка должна быть через каждые 2 фута. Розетки не должны располагаться на расстоянии более 4 футов вдоль стен и не более 20 дюймов над столешницей.

Исключения

Могут быть исключения для людей, которым требуются специальные условия или дома, которые физически не позволяют кому-либо безопасно соблюдать рекомендуемое расстояние. Профессиональный электрик поможет вам разобраться в местных правилах.

Размещение креативной торговой точки

Вы, наверное, думаете, что единственный вариант – разместить розетки в стене, но вы ошибаетесь. Вы можете разместить розетки в скрытых местах, которые обеспечивают дополнительное электрическое покрытие. Вот несколько креативных мест, которые вы можете рассмотреть для размещения торговых точек:

• Полы
• Шкафы
• Острова

Эти опции могут улучшить внешний вид ваших стен, скрыв розетки от глаз, но они также могут быть весьма удобными!

Защитные и электрические розетки

Безопасность важнее удобства и внешнего вида. Профессиональные подрядчики по электротехнике могут обеспечить следующие функции безопасности для ваших розеток. Во многих случаях эти элементы безопасности требуются в соответствии с местными строительными нормами, но вы можете поговорить со своим электриком, чтобы уточнить дополнительные меры предосторожности, которые вы хотите принять.

Сила тока

Вообще говоря, цепь, которую будет обслуживать каждая розетка в вашем доме, обеспечивает 15 или 20 ампер. 15-амперные розетки допустимо устанавливать на 20-амперные цепи, но мощность не может идти в обратном направлении. Подключение 20-амперной розетки к 15-амперной цепи может привести к скачку напряжения и короткому замыканию в цепи.

Розетки с защитой от несанкционированного доступа

Розетки с защитой от небрежного обращения предназначены для безопасности детей. Пружинный механизм избавляет от беспокойства детей или домашних животных, помещающих предметы в розетку. Эти розетки легко узнать по букве «TR» на лицевой панели. Розетки за крупными стационарными приборами (такими как холодильники или стиральные машины) и розетки высотой более 5 футов 6 дюймов не требуют защиты от несанкционированного доступа.

Защита GFCI

Защита

GFCI (прерыватель замыкания на землю) на розетках исключает поражение электрическим током и возможные опасности, связанные с ним. Наибольший риск поражения электрическим током возникает при попадании воды на розетки. Как мы все знаем, электричество и вода несовместимы. Защита GFCI поглощает удар и отключает питание отдельной розетки, чтобы защитить дом и всех в нем от поражения электрическим током и пожара. Просто нажмите красную кнопку на розетке, чтобы возобновить нормальную деятельность. Любая розетка рядом с источником воды или в месте с высокой влажностью потребует защиты GFCI. Общие области с влажностью включают в себя:

• Ванные комнаты
• Кухни
• Прачечные
• Подвалы
• Гаражи
• На открытом воздухе
• Зона бассейна/джакузи

Защита AFCI

Защита

AFCI (дуговой прерыватель) на розетках устраняет опасность любых дуговых замыканий. Дуговая неисправность относится к искровому разряду двух проводов при их соединении и обычно возникает в результате плохой проводки или повреждения электрической системы. Защита AFCI может применяться к отдельным розеткам, но обычно применяется ко всей цепи. Подобно защите GFCI, при активации защита AFCI отключает цепь. Чтобы восстановить нормальное питание, вам нужно щелкнуть соответствующий переключатель в автоматическом выключателе.

Технологически расширенные опции

Мы живем в мире, основанном на технологиях, и это относится и к вашим электрическим розеткам. Посмотрите на следующие обновленные варианты розеток, чтобы действительно привести свой дом в новую эпоху. Вы оцените удобство, а торговые точки также привлекут будущих покупателей жилья, которые ищут современный вариант.

USB-розетки

Многие производители предлагают простой способ зарядки своих устройств с помощью USB-кабеля. Это здорово, если у кого-то есть компьютер или адаптер под рукой. Теперь вы можете исключить необходимость в компьютере или адаптере, установив розетки со слотами USB прямо на лицевой панели рядом с традиционной трехконтактной розеткой.

Розетки Bluetooth

Превратите свой дом в умный дом, установив розетки с поддержкой Bluetooth. Эти розетки позволят вам управлять питанием любого устройства через ваш смартфон. Не уверены, выключили ли вы свет, уходя на работу? Просто проверьте свой смартфон! Вы можете выключить свет, где бы вы ни находились. Эта технология также удобна, когда вы удобно лежите в постели, но вам нужно выключить телевизор.

Розетки Wi-Fi

Технологии позволяют нам лучше, чем когда-либо, осознавать использование личных утилит. Розетки Wi-Fi отслеживают, какие предметы в вашем доме потребляют больше всего электроэнергии, чтобы вы могли прилагать сознательные усилия, чтобы оставаться эффективными. Многие розетки Wi-Fi также дают вам возможность автоматически отключать определенные устройства, когда они израсходовали определенное количество энергии.

Обращайтесь в Brennan Electric по всем вопросам, связанным с электричеством

Brennan Electric предоставляет полный спектр услуг по электроснабжению в Сиэтле, штат Вашингтон. Если вам нужна новая электрическая установка для вашего нового строительства или реконструкции, ремонта или замены проводки, наши профессиональные технические специалисты обеспечат вам связь с быстрым, профессиональным и дружелюбным обслуживанием. Мы также устанавливаем детекторы дыма и угарного газа и хорошо известны во всем Сиэтле благодаря нашим генераторам для всего дома.

Позвоните сегодня, чтобы узнать больше о наших услугах и назначить встречу с одним из наших электриков!

Категории: Электрический

Areas We Serve

• Allyn
• Anderson Island
• Auburn
• Bainbridge Island
• Belfair
• Bellevue
• Black Diamond
• Bonney Lake
• Bothell
• Bremerton
• Buckley
• Burley
• Burton
• Camp Murray
• Carnation
• Duvall
• Edmonds
• Enumclaw
• Everett
• Fall City
• Federal Way
• Fox Island
• Gig Harbor
• Hobart
• Indianola
• Issaquah
• Kenmore

• Кент
• Кипорт
• Кингстон
• Киркланд
• Лейкбей
• Лейквуд
• Лонгбранч
• Линнвуд
• Manchester
• Maple Valley
• Marysville
• Mcchord Afb
• Medina
• Mercer Island
• Mill Creek
• Milton
• Mountlake Terrace
• Mukilteo
• Olalla
• Pacific
• Port Gamble
• Port Orchard
• Поулсбо
• Престон
• Пуяллап
• Равенсдейл
• Редмонд

• Редондо
• Рентон
• Retsil
• Rollingbay
• Sammamish
• Seabeck
• Seahurst
• Seattle
• Silverdale
• Snohomish
• Snoqualmie
• South Colby
• South Prairie
• Southworth
• Spanaway
• Steilacoom
• Sumner
• Suquamish
• Tacoma
• Tracyton
• University Place
• Vashon
• Vaughn
• Wauna
• Woodinville

Округ Кинг, округ Снохомиш, округ Пирс, округ Китсап, округ Льюис, округ Терстон, округ Мейсон

Позвоните нам сегодня по телефону 1 (877)-BRENNAN

СПЕЦИАЛИСТЫ ПО ОБСЛУЖИВАНИЮ ЭЛЕКТРОМОНТАЖАМИ

Наши опытные и высококвалифицированные электрики вместе с нашим вспомогательным персоналом могут позаботиться обо всех ваших бытовых потребностях в электроснабжении — от неисправных розеток до модернизации панелей. Наша цель состоит в том, чтобы удовлетворить потребности нашего сообщества в электроэнергии, предоставляя услуги, отличающиеся качеством и ценностью, таким образом, чтобы продемонстрировать наш профессионализм и стремление к совершенству. В результате наши клиенты остаются довольными, а наша репутация высоко ценится.

Где установить розетки в ванной, на кухне и в других местах

Где установить розетки в ванной, на кухне и в других местах

10 000 часов/DigitalVision через Getty Images

Узнайте о лучших местах для установки розеток в вашем доме, от кухни до спальни

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Ваш дом похож на паутину из удлинителей? Вилки ваших приборов вращаются в вашей единственной кухонной розетке, как на карусели? Ты не одинок. В среднем американском доме около 75 электрических розеток . Большое значение имеет общее количество розеток в доме. Но таково их конкретное размещение.

Решая, где разместить электрические розетки в доме, помните: все установленные розетки должны соответствовать строгим требованиям электротехнических норм. Мы рекомендуем работать с профессиональным электриком в вашем регионе, чтобы обеспечить соблюдение требований и безопасность.

Готовы начать? Используйте наш список лучших мест, которые следует учитывать при установке розеток в вашем доме, в качестве вдохновения.

1. Гостиная

В гостиной нужно разматывать, а не удлинитель. Обеспечьте возможность спокойной ночи, установив розетки в гостиной:

• На каждой стене

• Возле каминной полки (для демонстрации праздничного декора)

• 0309 В центре больших комнат с мебелью подальше от стен (для питания ламп и зарядных станций)

• Выше на основной стене (для питания встроенного телевизора )

90 В соответствии с Национальным электротехническим кодексом, розетки должны располагаться через каждые 6 футов вдоль линии пола любой комнаты с выделенным жилым пространством. Используйте это в качестве ориентира при определении того, сколько розеток необходимо вашей гостиной для оптимальной функциональности.

2. Спальня

VivianG/iStock / Getty Images Plus через Getty Images

При размещении розеток в спальне учитывайте, сколько людей будет пользоваться комнатой. Спальня, в которой могут разместиться два человека, вероятно, нуждается в большем количестве розеток, чем спальня с одним спальным местом.

Place Sdia Outlets:

• На каждой стене

• Выше на главной стене (к мощности на каждую сторону)

• на каждой стороне кровати (на ночь на ночь)

• на каждой стороне (на ночь на ночь)

• на каждой стороне (на ночь на ночь)

• .

• Внутри гардеробной (для утюга или отпаривателя для одежды)

Имейте в виду, что в спальне должен быть хотя бы один источник света, управляемый выключателем. Чтобы максимально увеличить функциональность спальни, рассмотрите возможность установки коммутируемых розеток . У них есть одна горячая розетка (всегда включенная) и одна, управляемая выключателем в комнате. Это может упростить управление освещением в комнате, не выключая все устройства.

3. Ванная

jodiejohnson/iStock/Getty Images Plus через Getty Images

Вода и электричество несовместимы. В целях безопасности все розетки для ванных комнат должны быть оснащены прерывателями цепи замыкания на землю (GFCI).

Рассмотрите возможность размещения розеток в ванных комнатах:

• Возле каждой раковины (шнуры никогда не должны пересекать раковину)

• Внутри аптечки (электрические зубные щетки заряжаются на прилавке) 9

7 7 70004 Внутренние ящики (для зарядки инструментов для волос и электробритв вне поля зрения)

Очень важно знать, где разместить розетки в ванной. Но не менее ценным знанием является знание того, где не размещать розетки. Держите сосуды на расстоянии не менее 6 футов от душевых и ванн. Чтобы шнуры не намокали, установите розетки не менее чем на 1 фут слева или справа от раковины.

4. Кухня

Сердце дома заслуживает особого внимания при планировании размещения розеток. Сделайте приятные воспоминания и вкусные блюда с легкостью, разместив кухонные розетки:

Если вы не строите кухню с ограниченными возможностями, розетки никогда не должны размещаться выше столешницы более чем на 20 дюймов s. Все розетки, обслуживающие столешницу или прибор (например, посудомоечную машину), также должны быть розетками GFCI.

5. Домашний офис

В связи с всплеском работы на дому в 2020 году выделенные офисные помещения стали обязательными для большинства домовладельцев. Для аккуратного и эффективного рабочего пространства в домашних офисах необходимо установить розетки:

• На каждой стене

• На уровне, зависящем от высоты и просвета рабочих мест, не обязательно на одном уровне с другими комнатами в доме

• Внутренние ящики и шкафы (чтобы не путались шнуры)

4 С64 С Порты USB (для зарядки встроенных устройств)

Если ваш домашний офис представляет собой переоборудованную спальню, следите за признаками перегрузки цепи. Если ваш свет тускнеет, когда принтер включается, возможно, вам нужно больше электрических работ, чем просто розетки. Поговорите с профессиональным электриком об обновлении вашей электрической панели, если в вашем офисе возникают проблемы.

6. Гараж

Гаражи нужны не только для хранения. Убедитесь, что вы можете заняться своим следующим проектом «сделай сам», установив гаражные розетки:

• На потолке для устройства открывания гаражных ворот (если место уже не оборудовано для него)

• Рядом с парковочными местами (для зарядки электромобили )

• Вблизи рабочих мест (для работы с небольшими инструментами и автономными машинами)

Последние обновления Национального электротехнического кодекса теперь требуют розеток GFCI в гаражах. Независимо от того, устанавливаете ли вы розетки впервые или обновляете существующие розетки в соответствии с новыми требованиями, полезно знать, что гаражные розетки могут повысить стоимость вашего дома и дать вашей собственности преимущество на конкурентном рынке.

7. На улице

Проведение 120 минут на свежем воздухе в неделю положительно влияет на общее состояние здоровья и самочувствие. Убедитесь, что ваше наружное жилое пространство полностью запитано, установив розетки:

• На каждой наружной стене (для питания инструментов для ухода за двором и праздничных украшений)

• По обе стороны входной двери (для декоративного освещения или оборудования безопасности)

• 4 Около жилых помещений

  4 (мощное освещение, нагревательные элементы или развлекательное оборудование)

• В потолке (чтобы скрыть провода от праздничного освещения или охранного оборудования)

Поскольку наружные розетки будут контактировать с Матерью-природой, разрешены только розетки GFCI . Также рекомендуется установить водонепроницаемые крышки для наружных розеток.

При проектировании открытого пространства вашей мечты обратите внимание на чехлы, предназначенные для удлинителей. Просто имейте в виду, что удлинители следует использовать для временных праздников или для питания инструментов для проектов. Никогда не используйте внешний удлинитель в качестве постоянного источника питания.

Стратегически подумайте о том, где разместить розетки в вашем доме

Готовы навсегда избавиться от удлинителя? Правильно расположенные электрические розетки могут повысить функциональность и эстетику вашего дома. Всегда можно добавить дополнительные розетки в будущем. Но это может быть дорогостоящей работой, которой лучше избегать при правильном размещении розеток во время первоначального строительства или полномасштабной реконструкции.

Прежде чем приступить к общей планировке торговых точек, найдите время, чтобы подумать о том, что наиболее важно для вас и вашей семьи.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Сколько будет стоить запуск новой подземной электросети?

  Кэти Уиллис • 11 июля 2022 г.

• Правильная ли температура на вашей кухне? Вот что нужно знать, когда дело доходит до светодиодного освещения

  Джинни Бартолоне • 20 октября 2021 г.

• Советы по электричеству

  Джордж Вейганд из Weigand Electric • 29 декабря, 2015

Электрические коды для розеток

Определения электрических норм для домашних электрических розеток




Видео по электромонтажу Подключение к электрической розетке, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Введение в электрические нормы и правила для розеток и розеток

Розетки NEC 210-7 должны быть заземлены, надежно заземлены и иметь правильную полярность.

Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

ЗАПАСНЫЕ РОЗЕТКИ


NEC 210-7, если в корпусе розетки отсутствует средство заземления, установка должна соответствовать требованиям (a), (b) или (c)
. a) может быть установлена ​​розетка незаземляемого типа;
b) может быть установлена ​​розетка прерывателя цепи замыкания на землю, на которой должна быть маркировка «Нет заземления оборудования». [Заземляющий провод оборудования НЕ ДОЛЖЕН подключаться от розетки УЗО к любой розетке, питаемой от УЗО;]
c) розетка с заземлением может заменить розетку незаземляющего типа при питании через розетку с прерывателем цепи замыкания на землю. Розетки с заземлением, поставляемые GFCI, должны иметь маркировку «Защита GFCI» и «Оборудование не заземлено». Если для завершения вашего проекта требуется дополнительная информация, в вашем местном Центре улучшения жилищных условий есть множество книг, предназначенных для помощи домовладельцам.

NEC 210-52 Розетки , установленные на кухне для обслуживания поверхности столешницы, должны питаться не менее чем от двух отдельных ответвлений цепей небольших бытовых приборов.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом месте.

NEC 210-52 Розетка должна быть установлена ​​на каждой стойке размером 12 дюймов или шире, а также на каждой островной стойке или на полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Сосуды не должны устанавливаться лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки, доступные на уровне земли и на высоте не более 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади жилища.

NEC 210-52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210-52 На кухонных столешницах розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены (измеренная по горизонтали) не находилась на расстоянии более 24 дюймов от розетки в этом месте.

NEC 210.52 Общая схема кухни На кухонных столешницах розетки должны быть установлены так, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 600 мм [24 дюйма] по горизонтали от розетки в этом пространстве.

NEC 210.52 Общая схема кухни Розетка должна быть установлена ​​на каждом пространстве для прилавка 300 мм [12 дюймов] или шире, а также на каждом островном или полуостровном пространстве 600 мм [24 дюйма] на 300 мм [12 дюймов] или больше. Пространства столешницы, разделенные столешницами, раковинами или холодильниками, являются отдельными пространствами.

NEC 210-52 Розетка должна быть установлена ​​на каждой стойке размером 12 дюймов или шире, а также на каждой островной стойке или на полуострове размером более 12 дюймов на 24 дюйма.

NEC 210-52 Сосуды не должны устанавливаться лицевой стороной вверх на рабочие поверхности или столешницы.

NEC 210-52 Наружные розетки , доступные на уровне земли и на высоте не более 6 1/2 футов над уровнем земли, должны быть установлены спереди и сзади жилища.

NEC 210-70 По крайней мере, одна розетка освещения, управляемая настенным выключателем, должна быть установлена ​​на каждой внутренней лестнице с выключателем на каждом уровне этажа для управления розеткой освещения, когда разница между этажами составляет шесть ступеней или более.

NEC 210.52 Наружные розетки общего назначения
Наружные розетки, доступные на уровне земли и на высоте не более 2 м [6,5 футов] над землей, должны быть установлены спереди и сзади жилища.

NEC 210.52 Общие электрические розетки в комнатах
Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась на расстоянии более 1,8 м [6 футов] от розетки. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

NEC 210.52 Общие требования к цепям для наружных розеток
По крайней мере, одна розетка, доступная на уровне земли и не выше 6,5 футов над землей, должна быть установлена ​​спереди и сзади жилища и должна иметь крышки, защищенные от атмосферных воздействий, независимо от того, вставлена ​​ли заглушка для крепления.

Примеры бытовых электрических кодов для розеток

Коды IRC:

Требуемые розетки NEC 210. 52

1. Где. Каждая кухня, семейная комната, столовая, гостиная, гостиная, библиотека, кабинет, солярий, спальня, комната отдыха или аналогичная комната или зона жилых единиц.

2. Расстояние. Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола в любом пространстве стены, не находилась более чем в 6 футах от розетки розетки.

3. Пространство на стене.
а. Любое пространство шириной 2 фута или более
б. Пространство, занимаемое стационарными панелями снаружи, за исключением раздвижных панелей.
c. Пространство, обеспечиваемое стационарными перегородками, такими как отдельно стоящие барные стойки или перила.

4. Напольные емкости. Если розетка расположена на расстоянии 18 дюймов от стены, она будет учитываться как часть требуемого количества розеток в стене.

5. Настенные стойки. Розетка должна быть установлена ​​на каждой стене шириной 12 дюймов или шире. Розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 24 дюймов по горизонтали от розетки.

6. Островные стойки. По крайней мере, одна розетка должна быть установлена ​​на каждом островном встречном пространстве с размерами более 12 дюймов x 24 дюймов.

7. Полуостровные счетчики. По крайней мере, одна розетка должна быть установлена ​​на каждом островном полуострове с размерами более 12 x 24 дюймов.

8. Расположение розеток для столешниц. Розетка должна располагаться выше, но не более чем на 20 дюймов выше столешницы.

9. Ванные комнаты. По крайней мере, одна настенная розетка должна быть установлена ​​в пределах 3 футов от внешнего края каждой раковины (раковины).

10. Наружные розетки. По крайней мере, одна розетка, доступная на уровне земли и не выше 6 1/2 футов над землей, должна быть установлена ​​спереди и сзади жилища.

11. Прачечные. Должна быть установлена ​​по крайней мере одна розетка общего назначения.

12. Подвалы и гаражи. В каждом подвале, а также в каждом пристроенном и отдельно стоящем гараже, куда подается электроэнергия, должна быть установлена ​​не менее одной розетки, кроме предусмотренной для оборудования прачечной.
