Насосно-смесительный узел для теплого пола

Один из основных вопросов при организации теплого пола в доме, как включить низкотемпературный контур теплого пола в систему отопления, где теплоноситель может нагреваться вплоть до 110 градусов, при том что полы нельзя нагревать свыше 28(31)°С? Насосно-смесительный узел для теплого пола как раз и решает эту проблему, притом наиболее эффективным образом.

Если просто и незатейливо поставить ограничительный клапан на контур теплого пола, так чтобы туда поступала лишь малая доля горячей воды от котла, то ни к чему хорошему это не приведет. Поверхность пола будет прогреваться неравномерно, ведь вода в трубах практически не будет перемещаться. Собственной теплопроводности будет недостаточно для равномерного распределения тепла.

Слишком ограниченный ток воды в системе теплого пола не дает воспользоваться и отдельным циркуляционным насосом. Нужно применить решение, способное разом обеспечить и нормальную циркуляцию теплоносителя в системе теплого пола, и регулировать подачу горячего теплоносителя от котла для поддержания необходимой температуры.

Содержание

Принцип и схема работы

Смесительный узел для теплого пола объединяет входной поток жидкости с обратным, замыкая частично контур теплого пола сам на себя. Это решает проблему с недостатком жидкости для перекачки циркуляционным насосом и равномерным распределением тепла по обогреваемой     поверхности. Можно смело ограничить вплоть до полного перекрытия входной поток от котла, и все равно напор и скорость течения теплоносителя будет оптимальной.

Однако обеспечить циркуляцию мало, необходимо определить оптимальный объем горячего теплоносителя, который необходимо подмешивать в контур для поддержания заданной температуры и восполнения теплопотерь.

Для этого используются трехходовые клапаны, способные объединять два потока в один или наоборот разделять один на два, притом с определенной пропорцией, которую можно изменять. Контроль входного клапана отдается терморегулятору, способному управлять штоком клапана в зависимости от температуры теплоносителя на выходе смесительного узла.

Управление выходным трехходовым клапаном отдается датчику давления. Его задача – своевременно и в нужных пропорциях забирать из контура теплого пола жидкость для поддержания установленного рабочего давления.

Циркуляционный насос обеспечивает круговорот теплоносителя во вторичном контуре теплого пола отдельно.

Для высокотемпературной системы отопления при включенных теплых полах процесс регулировки выглядит следующим образом:

1. Изначально контур заполнен холодной водой. Чтобы задействовать подогрев пола открывается запорный вентиль на входе смесительного узла и включается циркуляционный насос.
2. Горячая вода смешивается с минимальным количеством обратки и поступает в контур.
3. По мере того как пол прогревается, обратка идет теплее, и ее требуется больше для охлаждения поступающей от котла жидкости. Система отопления входит в рабочий режим. Примерно 90% воды поступает к насосу из обратки и всего 10% от котла так, чтобы на выходе смесителя получить 35-40оС при том, что в общей системе отопления теплоноситель нагрет до 90-95оС.

Если теплоотдача повышается, и вода в трубах остывает, смеситель подает больше горячей воды и меньше обратки. При минимальных теплопотерях или прогреве пола вода слабо остывает, и соответственно контур работает полностью на внутренней, замкнутой циркуляции. перекрывая доступ горячей воде.

Для обеспечения бесперебойной подачи теплоносителя со строго заданными параметрами используются еще и:

• автоматические поплавковые воздухоотводчики;
• шаровые запорные клапаны;
• перепускной клапан;
• байпас;
• дренажный клапан;
• термометр для индикации;
• манометр.

В полном сборе насосно-смесительный узел для теплого пола должен уметь:

• Контролировать температуру и давление в контуре теплого пола.
• Обеспечить при необходимости полное отключение для технического обслуживания контура.
• Настройку температуры обогрева в зависимости от ручных настроек или внешних управляющих сигналов.
• Возможность совместной установки с коллекторной группой для обслуживания нескольких параллельных контуров.

Устройство своими руками

Готовые смесительные узлы для теплого пола пугают своей стоимостью, а дешевые модели не способны в полной мере обеспечить необходимый уровень комфорта и плавности работы. В этом случае можно собрать устройство своим руками для автоматического или полуавтоматического смешения обратки с общим током горячего теплоносителя.

На рисунке указаны:

1. Регулирующий клапан с управлением статической термоголовкой;
2. Балансировочный клапан;
3. Циркуляционный насос;
4. Термометр погружной;
5. Перепускной клапан байпаса;
6. Балансировочный запорный клапан первичного контура;
7. Поплавковый автоматический воздухоотводчик;
8. Дренажный поворотный клапан;
9. Шаровой вентиль.

Т1, Т2 – вход и выход первичного контура

Т11, Т12 – вход и выход вторичного контура, теплого пола, коллектора.

Простая схема включения не предполагает наличия некоторых элементов, а насос включается параллельно контурам теплого пола. В качестве регулятора выступает трехходовой клапан с управлением от термостатической головки.

При выборе регулировочного клапана следует обязательно уточнять допустимую температуру жидкости, с которой он может работать. Аналогично требования к насосу и пропускным клапанам, шаровым вентилям и дренажным клапанам. Во время сборки выбранной схемы нужно учитывать направление тока теплоносителя и, сверяясь с ним, правильно ориентировать элементы в соответствии с пометками на их корпусе.

Термоголовка для управления регулирующим клапаном должна оборудоваться выносным термометром для установки на выходе смесительного узла, только так можно верно обеспечить смешение горячего теплоносителя с обраткой.

Байпас с пропускным клапаном позволяет контуру адекватно работать даже при полностью перекрытой подаче горячей воды.

Насосно-смесительный узел для теплого пола

• Монтаж отопления в частном доме

  17.06.2023

  Проводя монтаж отопления в частном доме, способов обогреть жилье существует достаточно много. Монтаж системы отопления в частном доме состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко. Как выбрать котел Основной показатель […]

  Читать далее

  ---

• Диагностика системы отопления

  18.06.2023

  Если своевременно обследовать систему отопления, то в таком случае Вы можете не только спасти главный источник тепла в Вашем помещении, но и значительно сэкономить, ведь вовремя обнаруженная неисправность предоставляет возможность намного проще и дешевле её устранить. Именно диагностика является начальным этапом ремонтных работ, так как результаты осмотра показывают, в какой части системы нужен ремонт или […]

  Читать далее

  ---

• Услуги по отоплению

  04. 06.2023

  Услуги по отоплению: Монтаж отопления частных домов – это очень сложный и ответственный процесс, требующий серьёзного профессионально подхода. Если вы желаете сделать качественный, безопасный и надёжный монтаж отопления, то мы с удовольствием вам в этом поможем.Наша компания ООО «Дизайн Престиж», благодаря многолетнему опыту работы – с 1999 года, с уверенностью  гарантирует вам профессионализм сотрудников и […]

  Читать далее

  ---

Принцип работы и монтаж смесительного узла для тёплого пола

В наши дни отопительные системы, функционирующие по принципу тёплого пола, являются очень востребованными. Многие владельцы частных домов уже оборудовали эффективное отопление от котла. Тёплые водяные полы – вариант, пользующийся огромным спросом. Монтаж имеет некоторые сложности. Однако, эксплуатация системы получается весьма экономичной. Кроме того, пол может совмещаться с имеющимся водяным отоплением, если оно будет слегка доработано.

Предназначение смесительного узла

Отопительный котел может нагреваться до +90°С. Радиаторные батареи запросто выдерживают этот нагрев, но не водяные полы. Нормы запрещают прогревать пол больше, чем на +31°С. Какая-то часть тепла, конечно, перейдёт в стяжку, но всё равно нельзя греть полы больше, чем до +50°С.

Центральный теплоноситель не может быть использован как контур водяных полов, потому что он слишком горячий. Два отопительных контура способны функционировать только при использовании насосного смесительного узла, снижающего температурный показатель до нормального уровня.

Чтобы уменьшить нагрев, вода забирается из горячего и холодного контуров. Узел смешивания даёт возможность произвести настройку нужной температуры, не трогая прочие части отопительной системы.

Смеситель не нужен лишь тогда, когда отапливаемые полы исполняют роль единственного отопительного контура, при работе котла в режиме понижения нагрева. В прочих ситуациях регулировочный узел является обязательным компонентом обогревательной системы по ряду причин:

• стройматериалы, используемые для облицовки полов внутри жилых помещений, не предполагают сильного нагрева. Переходя порог допустимого прогрева, материал утрачивает свои эксплуатационные способности и деформируется. Наборный паркет, ламинатная и паркетная доска теряют всю монолитность, между ламелями возникают трещины, сбиваются замковые соединения, появляются волны и остальные неровности.
• бетонная стяжка, в которой расположены нагревательные контуры, тоже способна утрачивать свои качества в случае излишнего перегрева.
• чересчур высокая температура отрицательным образом сказывается на трубах, которые не могут расширяться в нагретом состоянии из-за плотной фиксации внутри бетона. Это становится причиной значительных внутренних напряжений, провоцирующих быстрое изнашивание и нарушение целостного состояния изделий. Устранить протечки в водяной системе будет весьма затратно.

Принцип работы

Общий принцип работы смесительного узла для тёплого водяного пола:

• Нагретая вода идёт через отопительный контур и подходит к распределительному коллектору.
• Клапан предохранения с температурным датчиком измеряет степень подогрева воды в данный момент времени.
• Если вода слишком горячая, то происходит открытие заслонки, подающей холодную воду в требуемом объёме в устройство смесительного узла, для смешения.
• Холодная вода перестаёт подаваться, когда температура внутри трубы нормализуется.

Чтобы горячая вода циркулировала по отопительной системе, требуются следующие детали:

• Клапан предохранения. Благодаря рассматриваемому элементу горячая вода подаётся в требующемся объёме. Количество будет определяться температурным режимом системы.
• Циркулирующий насос. Является ключевым элементом, даёт возможность воде двигаться по всем отопительным контурам, равномерно распределяет тепло по всем участкам системы обогрева.
• Вспомогательные детали. В роли дополнительных элементов выступают байпас, воздухоотводчики, клапаны и вентили. Некоторые из перечисленных элементов могут потребоваться, если смесительный узел имеет какую-то особенную конструкцию.

Смеситель ставят перед началом отопительного контура. Зона установки выбирается по желанию. Узел может быть размещён рядом с водяным полом или в удалённой от него котельной.

Виды смесителей для тёплого пола

Нередко разные смесители для водяного тёплого пола очень отличаются друг от друга, и среди всего ассортимента очень трудно выбрать подходящее изделие. Таким образом, перед тем как подобрать идеальный элемент под свою систему, следует сказать о том, что основным отличием является вид предохранительных клапанов. Двухходовые и трёхходовые ставят наиболее часто.

Конструкция двухходового изделия состоит из термостатической головки и жидкостного датчика, определяющего степень нагрева внутри системы и регулирующего подачу воды. Принцип работы смесителя, оборудованного двухходовым клапаном, следующий: холодная вода – это основа для смешения теплоносителя, к ней добавляется кипяток, который идёт от котла. Данная схема спасает водяной пол от перегрева и продлевает время обслуживания.

Двухходовые клапаны имеют небольшую пропускную способность. За счёт этого теплоноситель плавно меняет свое состояние. Иными словами, система не испытывает резких перегрузок. Несмотря на удобство таких клапанов, ставить их следует в помещения, площадь которых не превышает двух сотен квадратных метров.

Трёхходовые клапаны, в которых подача и отладка совмещены, более универсальны. Смесительный узел действует по противоположному принципу. Кипяток непрерывно циркулирует внутри системы, куда примешивается холодная вода в определённом объёме.

Конструкция трёхходового клапана может быть дополнена подключённым на термостат следящим приводом, который нужен, чтобы корректировать нагрев воды, ориентируясь на внешнюю температуру. Заслонка дозирует подаваемую жидкость. Деталь находится вдоль труб, отходящих из котла и «обратки». Трёхходовой клапан лучше ставить в систему с множеством контуров, отапливающую коттедж, имеющий внушительные размеры.

Трёхходовые клапаны имеют два минуса:

• водяные полы нередко перегреваются в результате температурных скачков, при заметном превышении объёма кипятка;
• трёхходовой клапан имеет солидную пропускную способность – даже при незначительной перемене позиции заслонки может случиться перегрев.

Автоматическая система способна отслеживать погодные условия извне, что нередко помогает быстро устранять определённые проблемы. При изменении погоды снаружи от температурного датчика в систему подаётся сигнал о том, что нужно увеличить или понизить интенсивность подачи воды.

В особенности автоматика важна для крупных зданий, потому что ручная установка отопления в обширном пространстве весьма проблематична. Наружная температура каждую минуту отслеживается, и, если нужно, положение заслонки меняется.

На случай долгого отсутствия жильцов рекомендуется держать систему в режиме сохранения минимальной температуры, чтобы снизить расход электричества.

Схемы установки насосно-смесительных узлов

Примеры самых доступных схем подключения смесительного узла тёплого пола:

1. Тип отапливаемого пола – одноконтурный. Помещение имеет площадь 20 м² и меньше. Система регулируется вручную. Эта схема с последовательным подключением насоса очень проста и бюджетна. Для надёжности стоит поставить воздухоотводчик и шаровые краны.
2. Тип пола – одноконтурный. Помещение площадью 20 м² и меньше. Авторегулирование оборудовано термоголовкой, на которой есть внешний датчик. Допускается наличие воздухоотвода.
3. Помещение имеет площадь от 20 до 60 м². Количество контуров – от 2 до 4. Регулируется вручную. Автоматика функционирует за счёт следящегопривода, термостата и датчика.
4. Помещение площадью 60 м² и меньше. Количество контуров – от 2 до 4. Авторегулировка имеет внешний датчик. Такая система с самого начала оборудована шаровыми кранами. Насос размещён с параллельным направлением к смесительному клапану.

Как сделать смесительный узел своими руками

Пошаговая инструкция по монтажу смесительного узла:

• Первым делом подготавливают основные комплектующие смесителя – термостатический клапан и циркуляционный насос. Сверяют показания всех термометров. Если вычислены отклонения, показатели калибруют с тыльной стороны зонда.
• Собирают участок от центральной подачи до смесительного клапана. Скручивают шаровой кран и тройник под термометром. На каждом из кранов есть накидные гайки. Благодаря этому можно снять любой кран, не разбирая конструкцию целиком.
• Другой конец тройника подсоединяют на входной патрубок смесительного клапана. В гнездо по центру ставится термометр. Устанавливается байпас, через который охлаждённый поток будет идти на смесительный клапан. На нижний вход клапана накручивают муфту с накидной гайкой.
• Внизу на перемычку накручивают тройник. Один его выход «смотрит» на обратку системы, а другой – на обратку коллектора.
• Собирают противоположную ветвь. Под термометром вкручивают тройник. Оборудуют термометр в штатном месте.
• Далее собирают участок от насоса до подающего коллектора. В его конструкцию входят: муфта, тройник под термометр, удлинитель и запорный кран.
• Нижнюю ветвь ближе к коллектору тоже оборудуют шаровым краном. На выходе из последнего свободного крана смесителя накручивают муфту с накидной гайкой.
• В накидную гайку вставляют резиновую прокладку, после чего закручивают на входном патрубке насоса со стороны клапана. Снова сверяют правильность расположения насоса по стрелкам.
• Точно так же накручивают и обжимают накидную гайку с другой стороны насоса. Когда сборка и установка будут завершены, все соединения надёжно обтягивают. После этого можно выполнять тестовое подключение.

Как настроить самому

Настроить смеситель нужно для точной регулировки температуры воды, которая движется по трубам обогревательной системы. Тогда поверхность пола будет комфортная, а сама система прослужит гораздо дольше. Котёл подаёт воду с температурой около +80°С, полы же можно нагревать не больше, чем до +30°С. Через смеситель разогретая вода разбавляется холодной и производится её регулировка до нужной температуры.

Отрегулировать смеситель можно вручную или автоматически. Следящий привод придётся покупать самостоятельно, поскольку в комплекте его нет. На все контуры ставят запорные краны, чтобы каждый имел свои параметры. Тогда настройка насосно смесительного узла даст возможность обозначить различную температуру пола в отдельных комнатах.

Насосный смеситель даёт гарантию непрерывной работы отапливаемых полов. Присутствие данного элемента положительно влияет на функционирование всей системы. Профессиональные ремонтники рекомендуют ставить эту деталь ещё на этапе проектирования.

А вам когда-нибудь приходилось ставить смеситель в одиночку? Возникали ли какие-то трудности? Как считаете, лучше сделать всё самому или же доверить специалистам с опытом? Оставляйте ваши комментарии внизу под статьёй и обязательно делитесь своим мнением с другими домашними мастерами!

Смесительный узел для теплого пола: назначение, разновидности, своими руками

Содержание статьи:

• Назначение устройства
• Принцип действия
• Элементы системы
• Особенности настройки смесительного узла
• Самостоятельная сборка

Теплые полы позволяют повысить энергоэффективность современного жилья, сделать его более комфортным, а также существенно сэкономить на отоплении. Из всех разновидностей теплых полов водяной сложнее всего регулировать. Но он более популярен благодаря экономичной эксплуатации, долговечности и надежности. Смесительный узел для теплого пола – важный элемент системы управления. Он поддерживает необходимую температуру внутри контуров и обеспечивает циркуляцию теплоносителя. Правильная работа коллектора влияет на функциональность и эффективность системы водяного отопления.

Назначение устройства

Смесительный узел необходим для поддержания оптимальной температуры и давления в системе теплого пола.

Применение насосно-смесительного узла для устройства теплого пола необходимо, так как вода в контурах должна иметь совершенно другую, более низкую температуру, чем в обычных системах отопления. Такой температурный режим неприемлем для системы теплый пол по нескольким причинам:

• Контуры теплоносителя расположены по всей площади помещения. Кроме того, они заключены в стяжку, которая также обладает высокой теплоемкостью. Отсюда следует, что для поддержания комфортной температуры в помещении уровень нагрева водяной системы должен быть ниже, чем у классических радиаторов.
• Чтобы человеку было комфортно ходить босиком по теплому полу, температура поверхности покрытия не должна превышать 30 градусов. В противном случае будут неприятные ощущения.
• Материалы, применяемые для полов в жилых помещениях, не предполагают сильного нагрева. При переходе порога допустимого нагрева материал начинает терять свои эксплуатационные качества и деформироваться. Наборные покрытия – паркет, ламинат, паркетная доска, теряют свою монолитность, между ламелями образуются щели, повреждаются замковые соединения, образуются волны и другие дефекты.
• Бетонная стяжка, внутри которой расположены отопительные контуры, также может терять свои качества при чрезмерном перегреве.
• Чрезмерно высокие температуры негативно сказываются на самих трубах, которые лишены возможности расширяться при нагреве из-за плотной фиксации внутри стяжки. Это приводит к значительным внутренним напряжениям, провоцирующим быстрый износ и нарушение целостности изделий. Устранение течи в системе водяного отопления связано с серьезными финансовыми затратами.

Назначение насосно-смесительного узла также связано с поддержанием достаточного гидравлического давления в контурах большой протяженности или сложной криволинейной формы.

Принцип действия

Принцип действия

Целью данного типа оборудования является снижение температуры воды в контуре до комфортного значения без воздействия на основную систему отопления. Роль смесителя состоит в том, чтобы смешивать холодную воду с горячей струей. Смесительный узел состоит из следующих элементов:

• Циркуляционный насос, установленный на входе охлаждающей жидкости. Благодаря насосу в системе устанавливается и поддерживается оптимальное значение напора воды, протекающей по контурам, а также скорость ее циркуляции.
• Смесительный узел в виде регулирующего клапана, питающий водяной контур горячим напором.
  Клапан открывается по сигналу датчика температуры. Горячая вода перестает поступать в контур после достижения заданной температуры и подачи соответствующего сигнала термодатчиком.
• Распределительная гребенка с расходомерами, позволяющая одновременно подключать несколько контуров.
• Сепаратор, автоматически удаляющий воздух из системы. Обычно устанавливается на готовые смесительные узлы известных производителей.

Главной особенностью смесительного узла для теплого пола является его автономность. Работает в автоматическом режиме без участия человека, самостоятельно контролируя и регулируя давление и температуру теплоносителя в контуре.

Элементы системы

Элементы системы

Все схемы объединяет простота в работе, возможность самостоятельной сборки, а также расположение основных элементов. Подача и «обратка» расположены с левой стороны, а коллектор с гребенками – с правой. Отличия схем заключаются в добавлении некоторых деталей.

Чаще коллектор располагается рядом со смесительным узлом, реже в отдалении, что может быть связано с нехваткой свободного места или особенностями планировки помещения.

Состав компонентов зависит от материала используемых труб – из сшитого полипропилена, металлопластика, гофрированной нержавеющей стали или меди.

В схеме используются следующие элементы:

• Запорная арматура в виде кранов шаровых. Они не участвуют в регулировке основных параметров теплоносителя – его температуры и давления, но необходимы при проведении ремонтных работ, когда необходимо отсоединить отдельные узлы системы.
• Косой фильтр предназначен для механической очистки воды. Применяется в системе, если нет уверенности в чистоте используемой воды. Такой фильтр не будет пропускать твердые частицы в регулирующее устройство, тем самым обеспечивая правильную работу системы и продлевая срок службы клапанов.
• Термометры для визуального контроля температуры воды внутри контура. Некоторые модели оснащены щупом, непосредственно контактирующим с охлаждающей жидкостью. Термометры бывают жидкостными, механическими и цифровыми.
• Термостатический клапан является основным элементом управления смесительным узлом. Поверх него надевается термостатическая головка. При изменении температуры теплоносителя головка механически воздействует на термоклапан. При превышении градуса клапан закрывается, а при снижении температуры открывается.
• Байпас для отбора холодной воды представляет собой перемычку, которая с помощью сантехнических тройников образуется между подающей трубой и «обраткой». Для точной настройки давления теплоносителя на байпасе установлен балансировочный клапан, который обеспечит оптимальный режим работы системы и ее бесшумность.
• Оптимальную скорость движения воды по трубам обеспечивает циркуляционный насос.

Дроссель подачи

Система с двухходовым клапаном является самой простой в реализации. Температура воды, поступающей в трубы системы, контролируется термостатической головкой, установленной на вентиле, и датчиком жидкости. Открытие и закрытие клапана происходит благодаря тому, что напор пропускает горячую воду из котла в контур или отсекает его.

Таким образом, вода с “обратки” поступает неограниченно, а горячая только при необходимости под управлением вентиля. Благодаря этому исключается перегрев теплого пола и продлевается срок его службы. Малая пропускная способность двухходового клапана обеспечивает плавную регулировку температуры воды, исключая резкие перепады.

Надежные и эффективные клапаны рекомендуются большинством специалистов. Но по их мнению, приточные клапаны не пригодятся, если площадь помещения слишком велика (свыше 200 м2).

Трехходовой дроссель

В отличие от двухходового клапана, трехходовой клапан смешивает в себе воду разной температуры. Этот элемент сочетает в себе подающий байпасный клапан и байпас. Особенность заключается в возможности регулировать количество горячего и холодного теплоносителя для смешивания, благодаря заслонке, расположенной между патрубком с горячей водой и «обраткой».

Такие клапаны имеют недостатки. Возможна подача очень горячей воды по сигналу датчика температуры, которая из-за резкого перепада может спровоцировать повышение давления в трубах и нарушение целостности контуров. Высокая пропускная способность трехходового клапана может вызвать резкое падение температуры воды в контуре даже при минимальной настройке устройства.

Особенности настройки смесительного узла

Регулировочный механизм обеспечивает точное регулирование температуры, движущейся по трубам системы отопления и воды. Это в первую очередь необходимо для создания комфортной поверхности пола и условий, продлевающих срок службы системы. Вода выходит из котла при температуре 60-80 градусов, а для поверхности пола допустима температура не выше 30 градусов. Смесительный узел вводит холодную воду в подогретый теплоноситель, доводя его до оптимального уровня.

Настройка производится в ручном или автоматическом режиме – сервопривод нужно будет приобрести дополнительно, так как он не входит в базовую комплектацию. Каждый контур оборудован запорной арматурой, при этом каждый контур имеет свои настройки. Таким образом, можно установить различную температуру поверхности пола для отдельных комнат или для отдельных секций в одном помещении.

Самостоятельная сборка

Схема сборки

Вы можете собрать коллектор самостоятельно. В комплекте, как правило, производитель прикладывает подробную схему подключения. Потребуются следующие виды работ:

1. Оборудование крепится в горизонтальном положении на стене или в нише. Основное требование — предоставить доступ для обслуживания и управления элементами узла. Если коллектор установлен не в отдельном помещении, а в ванной или прихожей, его необходимо замаскировать в эстетических целях, установив внутри шкафа коллектора.
2. Нагретая вода от котла подается снизу, а сверху монтируется «обратка». Для установки запорных кранов выделите участок перед рамой, после чего монтируется насос. С его помощью «обратка» и горячая вода будут смешиваться, а в трубах поддерживаться оптимальное давление.
3. Установить обратный клапан и распределительную гребенку.
4. После этого необходимо проложить трубы. Те, что уходят в пол, крепятся сверху, а трубы от системы отопления – снизу.
5. При соединении коллектора используются комплектующие в виде компрессионных фитингов, в состав которых входит опорная втулка, прижимное кольцо и промежуточная латунная гайка.
6. По окончании монтажных работ приступают к проверке герметичности соединений – опрессовке. Для этого с помощью специального насоса в системе повышают давление и оставляют на 24 часа. Коллекторный узел полностью работоспособен, если начальное значение давления за сутки не изменилось.

При отсутствии опыта самостоятельной сборки коллектора возможны следующие ошибки:

• Неправильная настройка байпаса из-за неправильного расчета допустимой нагрузки на контур. Такие расчеты необходимо выполнить перед монтажом.
• Отсутствие сепаратора приводит к образованию воздушных пробок в водяных контурах, что снижает эффективность системы отопления.
• Неправильный выбор точки подачи горячей воды. Охлаждающая жидкость должна поступать сверху, а не снизу.
• Обратный клапан не требуется для предотвращения утечки.

Если изначально коллектор был собран неправильно, то впоследствии устранить ошибки и переделать систему будет проблематично. Поэтому работу лучше доверить специалисту, который правильно соберет и настроит оборудование.

Смесительный узел для теплого пола. Схема, монтаж, цена

Обогрев помещений с помощью теплых полов уже не новинка. Сейчас многие используют эту систему если не во всем, то хотя бы в отдельных помещениях, например, в ванной или гостиной. Теплый пол – это повышенный комфорт и безопасность. Однако достичь этих критериев можно только в том случае, если произвести грамотный расчет пола и его монтаж.

Теплый пол экономичен, в нем можно реализовать автоматическое регулирование температуры нагрева, однако, несмотря на это, необходима терморегуляция. Собственно поэтому и необходим смесительный узел. Лучистый теплый пол подключается, как правило, к системе, имеющей температуру 60-80°С, при этом оптимальная температура не должна превышать +35-40°С. в противном случае перегрев поверхности теплого пола приведет к пересыханию напольного покрытия, мебели, а в помещении будет душно и некомфортно.

При наличии определенных знаний, умений и свободного времени расчет пола и его монтаж можно выполнить самостоятельно.

Коллектор для теплого пола и принцип его работы

Внешне коллектор напоминает толстую металлическую трубу, выходы которой оборудованы вентилями. Теплоноситель под давлением поступает в трубку и распределяется по кранам, пропускная способность которых регулируется вентилями. На противоположной стороне установлен манометр или предохранительный клапан для сброса давления.

Кроме того, существует иная схема работы, при которой коллектор получает теплоноситель от отводов и перемещает его по трубе в обратном направлении. В этом случае установка узла должна включать в себя два заголовка – собирающий и раздающий.

Рекомендуемая

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. я…

Светоотражающая краска. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,. ..

Как сделать икону своими руками – варианты изготовления (простые и сложные)

В советское время многие коллекционировали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, можно и друзьям сделать оригинальные подарки, и сделать…

Типовая схема пола смесительного узла включает в себя следующие элементы:

• Соединение с термостатическим вентилем коллектора;
• Термостатическая головка с выносным датчиком;
• Клапан;
• Ограничитель температуры;
• Термометр.
• Обратный клапан;
• Фильтр;
• Насос.

Коллекторы бывают двух типов: двух- и трехходовые вентили.

Клапаны смесительные узловые

Многие специалисты делают выбор в пользу коллектора, считая его более правильным. В таком устройстве происходит постоянное разбавление горячего теплоносителя холодной водой из обратки, что заставляет теплые полы перегреваться. Двухходовой клапан наделен малой пропускной способностью, что обеспечивает плавную и постоянную регулировку температуры. Этот смесительный узел для теплого пола наиболее распространен, однако для установки его в помещениях площадью более 200 м ² бессмысленно.

Узел смесительных трехходовых клапанов

В данной конструкции используются трехходовые смесительные клапаны. Задача такого коллектора – смешать горячую воду из котла и холодную, поступающую с «обратки». Часто эти клапаны оснащаются приводами, позволяющими управлять и зависимыми от них погодными контроллерами и термостатами.

Данный смесительный узел для теплых полов является наиболее универсальным, хотя и имеет ряд присущих ему недостатков:

• Существует вероятность того, что термостат сработает на полное открытие клапана, что пустит в систему горячий теплоноситель, что может привести к разрыву труб из-за установившегося высокого давления.
• Кроме того, трехходовые вентили коллектора имеют большую пропускную способность, это может негативно сказаться на теплых полах. Даже незначительное смещение регулирующего клапана может существенно повлиять на температуру поверхности.

Однако, несмотря на указанные недостатки, этот тип смесительного узла незаменим в больших отопительных системах и конструкциях с погодозависимым регулированием.

Установка смесительного узла для системы «теплый пол»: инструкция

Процесс присоединения коллектора к чередующейся разбивке выглядит следующим образом:

• Для начала необходимо определить место расположения коллекторной стойки и подготовить место установки.
• После этого следует подключить резервуар к напорной трубе и «обратке», снабдив их регулирующей арматурой, автоматическими приводами и предохранителями.
• Далее необходимо подключить контур обогрева кранов к тройнику патрубка кранов.
• И, наконец, настроить узел на смешивание путем калибровки системы управления, стравливания воздуха и других пусковых операций.

Конечно, каждый из вышеперечисленных этапов имеет множество нюансов, поэтому необходимо более подробно рассмотреть указанную последовательность.

Место в гардеробе

Расположение шкафа оговаривается уже при проектировании системы «теплый пол», так как каждый контур выполнен из цельного куска полимерной трубы, длина которой не превышает 120 метров Разница в длине между контурами не может быть более 100-150 см. Поэтому расположение точки, в которой устанавливается смесительный узел для теплого пола, основывается на схеме установки спорообразующих контуров.0003

Соединение труб-тройников

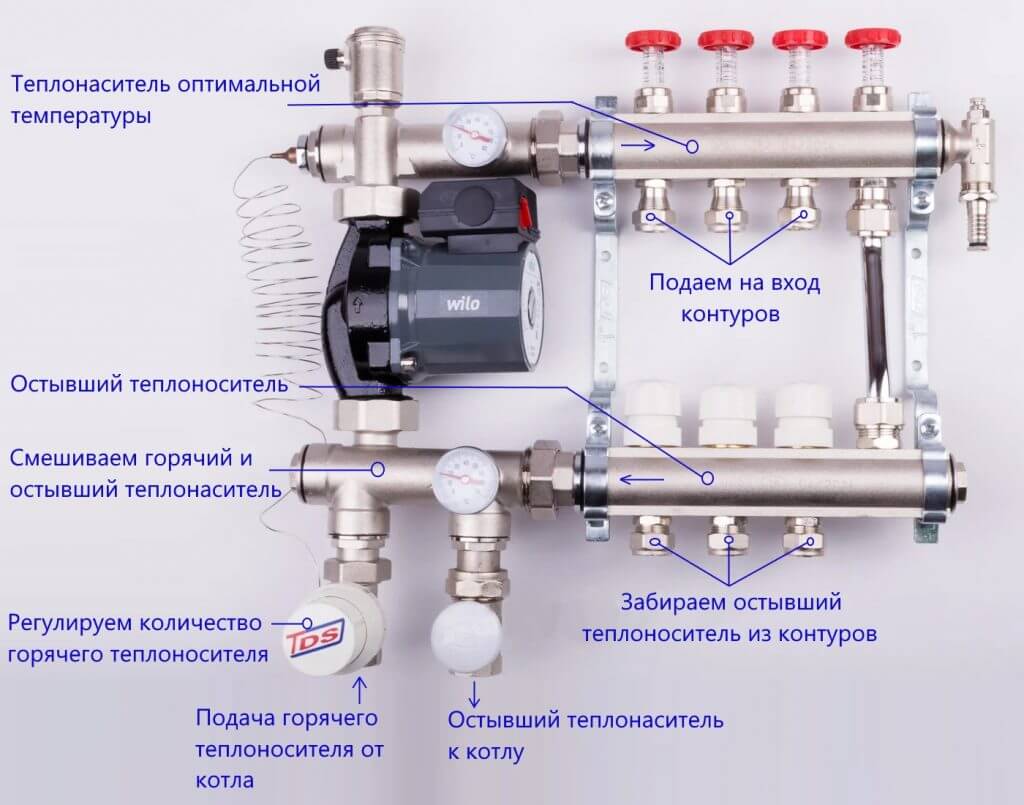

Смесительный узел для теплых полов подключается по следующей схеме:

1. К напорной трубе с подогревом до +40-55° подключается С запорным краном теплоносителя, он монтируется тройник, прямой канал которого оснащен автоматическим ограничителем температуры или шаровым краном с патрубком для температуры.
2. На обратной магистрали, выходящей из охлажденного теплоносителя, также установлены вентили, тройник и шаровой кран с патрубком по температуре.
3. Верхний тройник соединяется с нижним байпасом, в котором смонтирован циркуляционный насос, подкачивающий воду в напорную магистраль.
4. К верхнему шаровому крану подсоединяется тройник с расходомерами на выходах. Ее торец дроссельный клапан для вентиляции.
5. Нижний вентиль, подсоединенный к трубному тройнику с термостатами на кранах. Его конец закрытых клапанов для выпуска воздуха.

Соединительные контуры

Трубы отопительных контуров последовательно подключаются к выходам напорного и обратного трубопроводов, начиная с первой кромки и т. д. Монтаж производится с помощью пресс-фитингов, обеспечивающих надежную герметизацию даже при линейных деформациях. Цанговые элементы не могут этого гарантировать, но этот метод позволяет произвести дальнейшую разборку трубы.

Настройка смесительного узла

Этот этап отвечает за настройку автоматизированной системы управления, которая основана на синхронной работе сервопривода и данных, считываемых с датчиков температуры. Также проверили термостаты, расходомеры, шаровые краны и редукционный клапан.

В завершение систему «теплый пол» проверяют на герметичность соединений в смесительном узле. Хотя эту работу можно провести и в начале. Ведь от герметичности соединений зависит, насколько точна калибровка всей системы управления.

Стоимость секса с теплой водой

Один из частых вопросов, который волнует многих клиентов: «Какова цена водяного теплого пола?» Стоимость зависит не только от какой-либо марки. На цены влияет материал, из которого изготовлена ​​труба. Установка системы также влияет на стоимость.

Решающими критериями, определяющими цену водяного теплого пола, являются количество комнат, в которых будут проводиться работы, этажность и, конечно же, отопительный контур. В Москве стоимость 1 м ² Вода Теплый пол от 1100 руб (труба из сшитого полиэтилена).

Преимущества теплых полов со смесительным узлом

Система «теплый водяной пол» имеет ряд неоспоримых преимуществ по сравнению с другими видами отопления.

• Комфортный. В связи с тем, что тепловая энергия передается излучением, а не конвекцией. При этом равномерно прогревает помещение, без холодных углов и распирающих тепловых батарей.
• Здоровье из-за отсутствия циркуляции пыли. Поверхность пола сухая, без плесени, исключается среда для размножения микробов и клещей. В помещениях поддерживается свежий воздух и оптимальный уровень влажности.
• Гигиена . Благодаря тому, что теплые полы легко моются и дезинфицируются, ими можно обогревать помещения, к которым предъявляются особые требования по чистоте.
• Безопасность . В первую очередь это касается детей: теплые полы исключают появление ожогов и царапин, т.е. всего того, что может произойти при контакте с конвектором или радиатором.
• Удобство . Система «теплый пол» позволяет легко планировать размещение мебели в помещении за счет отсутствия отопления.
• Эффективность . Теплый пол позволяет экономить до 30% энергии в жилых домах, до 50% в здания с высокими потолками
• Современность Данная система сочетается с новейшим отопительным оборудованием, при производстве которого применяются передовые энергосберегающие технологии

БЫТЬ: https://tostpost. com/be/hatn-tul-nasc/28989-змяшал-ным-вузел-для-цеплага-падлог-схема-мантаж-кана.html

DE: https://tostpost.com/de/gem-tlichkeit/28646-mischventil-knoten-f-r-fu-bodenheizung-schema-montage-preis.html

ES: https://tostpost.com/es/la-comodidad-del-hogar/28538-mezcladora-sitio-para-calefacci-n-por-suelo-radiante-el-esquema-de-mon.html

КК: https://tostpost.com/kk/domashniy-uyut/29314-aralastyr-ysh-torap-sh-n-zhyly-eden-syzbasy-rastyru-ba-a.html

PL: https://tostpost.com/pl/komfort-domu/30359-w-ze-mieszaj-cy-do-ogrzewania-pod-ogowego-schemat-monta-cena.html

PT: https://tostpost.com/pt/o-aconchego-do-lar/30109-smesitel-nyy-site-para-o-ch-o-quente-o-esquema-de-montagem-pre-o. HTML

ТР: https://tostpost.com/tr/domashniy-uyut/27366-kar-t-rma-d-m-i-in-s-cak-bir-zemin-emas-montaj-fiyat.html

Великобритания: https://tostpost.com/uk/domashn-y-zatishok/29560-zm-shuval-niy-vuzol-dlya-teplo-p-dlogi-shema-montazh-c-na.
