Как правильно установить розетки и выключатели в квартире?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей. А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм. от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха.

Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей.

Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу.

В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 - 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях - это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 тройная в зоне туалетного столика фен и прочие приборы
2 двойных над прикроватными тумбочками зарядка смартфона и часы
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки потолка
2 одинарных над прикроватными тумбочками включение бра

ДЕТСКАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 двойная над прикроватной тумбочкой зарядка читалки
1 четверная в зоне письменного стола ноутбук, лампа, зарядка смартфона
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати
1 двух клавишный над прикроватными тумбочками включения прикроватного бра и подсветки ниши кровати

ГОСТИНАЯ

НаименованиеРасположениеНазначение
РОЗЕТКИ
1 одинарная при входе в комнату для пылесоса
1 четверная медиазона ТВ, интернет, ресивер
1 двойная
в районе мягкого кресла
подключение бра
ВЫКЛЮЧАТЕЛИ
1 двух клавишный при входе в комнату включение основного света и светодиодной подсветки ниши кровати

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Расположение розеток и выключателей доме

Содержание статьи:

До того, как начинать работу по монтажу электроосветительной аппаратуры в своем доме нужно распланировать расположение розеток и выключателей доме. Требуется обозначать места размещения в помещении электроприборов, нарисовать схему их расположения, провести расчеты требуемого их количества для комнаты.

Например, если это жилое помещение то в нем, располагается телевизор, настольные светильники, компьютер. Все это нужно учитывать до начала монтажа.

Если вы сталкивались с электромонтажом в своем жилище, то наверняка озадачивались этим вопросом и думали, на какой высоте устанавливать розетки и выключатели.

Если вам требуется монтаж этих приборов по всем правилам, то вам потребуется изучить Правила устройства электроустановок (ПУЭ), а конкретнее раздел, который затрагивает монтаж проводки в жилых помещениях. Так, например, вам в любом случае предстоит разобраться, как подключить розетки с заземлением, поэтому этими правилами пренебрегать не стоит.

Расположение розеток

  • В жилых комнатах высота розеток от пола составляет 0,2-0,3 м от уровня чистового покрытия. В семьях, у которых имеются маленькие дети, рекомендуется монтировать модели, которые имеют защитные шторки, т.к. на таком уровне они будут им легкодоступны.
  • Высота розеток на кухне должна быть 1,3 от поверхности пола. Это расположение может меняться в зависимости от расположения вашей мебели. К тому же не забывайте о требовании пункта 7.1.50 ПУЭ – самое меньшее расстояние от газопроводов должно быть не меньше, чем 0,5 метра.
  • В помещениях, которые имеют повышенную влажность (туалеты, душевые, ванные) они должны быть установлены не менее, чем 1 метр от пола. Запрещается их монтировать в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0,6 метра от дверного проема душевой кабины и обязательно должно быть подключение через защитный аппарат (УЗО).

Расположение выключателей

Имеется большое количество споров о том, какова должна быть высота установки выключателей – уровне опущенной руки или на высоте плеча?

В прошлые советские годы они ставились на высоте плеча человека, а именно около 170-180 см от пола. Сейчас, в основном, устанавливаются по евростандарту:

  • На стене от дверной ручки на удалении не менее, чем 10 см от проема двери;
  • Точка монтажа – 80-90 см, на уровне опущенной руки.

Многие думают, что это удобнее, чем прежние советские стандарты.

Если вспомнить о ПУЭ, то они не требуют конкретных значений по их местонахождению. Однако одну вещь требуется помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние до газопроводов должно быть не менее 0,5 м.

Из всех вышеуказанных правил и норм по расположению не нужно упускать основные принципы – чтобы все было удобно и как можно более практично.

Если вы живете в квартире или частном доме, в котором по каким-либо техническим условиям работы или по своим необходимостям необходимо изменять вышеуказанные расстояния, то, в принципе, ничего сверхъестественного не случится, т.к. каждый хозяин будет делать все под себя. Однако про безопасность себя и своих близких не нужно забывать.

А вот если вы будете размещать электротехнические изделия в каком-либо общественном месте, например в магазине, то высота установки розеток и выключателей должна соответствовать правилам ПУЭ и нужно выполнить все как требуется. Все дело в том, что помимо безопасности может впоследствии прийти какой-либо инспектор и оштрафовать вас за невыполнение общепринятых правил и норм.

Правильное расположение розеток в квартире

В настоящее время практически все новостройки проектируются таким образом, чтобы можно было удобно и компактно проживать в такой квартире. Особенно это касается электроснабжения в помещении. Важным критерием в процессе проектировки электроснабжения является правильное расположение розеток в квартире.

От этого фактора зависит наличие разнообразного вида электроприборов. Таким образом, первым делом необходимо грамотно составить четкую схему, с указанием места расположения розеток и выключателей.

Немаловажное значение имеет установка розеток в соответствии со стандартами и общими правилами, от которых зависит удобное и функциональное проживание в квартире. Так, по общепринятым европейским нормативным стандартам расстояние от розетки до дверного проема должно быть не более 10 см и в высоту не более 1 м от пола.

Как правило, практически все электрики которые занимаются разводкой розеток руководствуются основными нормативными документами: СНиП; ПУЭ; ГОСТ это важная документальная составная часть, на которую всегда необходимо опираться при составлении схемы розеток в квартире.

Если у вас нет большого желания обращаться к профессиональным и квалифицированным электрикам, то можно выполнить разводку розеток в квартире своими руками. Однако, в этом случае есть риски что работа может быть выполнена не качественно, а так же отнимет большое количество времени.

Следует учитывать, что каждая комната в квартире имеет свою специфику и функциональное назначение и здесь необходимо учитывать все нюансы для определенной комнаты.

Краткое содержимое статьи:

Правильная установка и размещение розеток

Кухня

Как правило на кухне располагается значительная часть всех бытовых электроприборов квартиры, которые будут ежедневно эксплуатироваться. Поэтому, проектировку данной комнаты необходимо выполнить так, чтобы можно было удобно и практично разместить все важные электроприборы. Например, нужно понимать где будет размещаться холодильник,  электроплита, вытяжка и прочее.

Схема должна быть составлена таким образом, чтобы не было никаких дополнительных удлинителей и переносок. Также для кухни очень остро стоит вопрос: на какой высоте сделать розетку?

Как правило, на кухне рекомендуется устанавливать двойные розетки выше на 10-15 см как требуют стандарты, это связано с тем, что на кухне будет располагаться рабочая столешница со встроенной плитой и шкафами на уровне 1 м от пола, а 10-15 см являются небольшим запасом.

Гостиная

В данной комнате желательно устанавливать двойные розетки. Здесь все устанавливается строго по стандартам и нормам. Как правило, устанавливается одна розетка возле двери, и по две розетки на стене с каждой стороны.

При этом, в зоне для телевизора можно предусмотреть отвод для антенны и специальный разъем для wi-fi, чтобы была возможность скрыть антенну и кабель для интернета.

Спальня

Здесь розетки устанавливаются в соответствии со стандартами и нормативами. Место положение розеток в данной комнате можно выбрать в индивидуальном порядке по своему усмотрению, при этом необходимо учитывать какие электроприборы будут располагаться в комнате и в каком месте.

Необходимо все продумать грамотно, иначе потом придется подсоединять дополнительные удлинители, что согласитесь не очень приятно.

Ванная комната

Для установки розеток в данной комнате здесь необходимо учитывать специфику помещения. Ванная комната имеет не значительную площадь и ее размеры не такие большие, поэтому здесь достаточно одной или двух розеток.

Однако, очень важно учитывать нормативные правила, согласно которым розетка должна быть на расстоянии от ванной не менее 60 см это все обусловлено тем, что данная комната является самой влажной.

Поэтому и предъявляются такие условия по установке розеток в ванной. При этом, корпус розетки должен быть изготовлен из влагоустойчивого материала и иметь защитную крышку от попадания воды или влаги во внутрь розетки.

Прихожая

Как правило для такой комнаты достаточно иметь две розетки. В прихожей не так много бытовых приборов, которые можно использовать в комнате. В основном здесь розетку можно использовать при подключении пылесоса либо при использовании сушилки для обуви.

Безусловно, при планировании невозможно все досконально предусмотреть поэтому рекомендуется составить предварительно 1-2 схемы исходя из которых делается окончательная, на основании которой производят разводку розеток. Также рекомендуется устанавливать электрические точки с небольшим запасом, это делается для того что бы не пришлось использовать удлинители.

Поэтому, при грамотном подходе можно самостоятельно выполнить развод розеток самостоятельно не говоря уже о том, как заменить старую розетку в квартире, что так же не сложно. Очень важно каждый шаг делать внимательно и не торопиться, так как цена ошибки может быть очень высокой.

Если у вас возникнут какие-либо сложности в процессе разводки розетки самостоятельно, или что-то не сможете понять, то можете посмотреть на нашем сайте красочные фото розеток в квартире. Возможно это поможет вам решить вашу проблему.

Фото расположения розеток в квартире

Вам понравилась статья? Поделитесь 😉

как правильно расположить розетки и выключатели в гостиной комнате

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее

Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Запретные места

Любое место, где расположены розетки, должно быть доступным, чтобы в случае аварийной ситуации была возможность немедленного отключения приборов из сети. Не стоит устанавливать розетки за встроенной техникой и внутри нижнего яруса.

Недопустимо размещать их за шкафчиками, где находятся выдвижные ящики либо с доводчиками.

Установка электророзеток над плитой, варочной поверхностью также недопустима – из-за теплого воздуха изоляция кабеля может просто рассыпаться. От приборов до розеток должно быть безопасное расстояние. Также нельзя монтировать их над мойкой и под ней.

Соблюдая наши рекомендации и технику безопасности, вы качественно проведете ремонт и избежите многих ошибок.

Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение

— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.

— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

высота розеток и выключателей от пола

— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.

— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

2013-2017Ремонт квартиры своими руками. Строительный портал о ремонте квартир. Все про дизайн, интерьер, отделку.

Копирование целых статей или цитирование части материалов разрешается только с проставлением активной индексируемой ссылки на страницу статьи портала PostRemont.ru. Любое другое использование текстов и изображений требует согласования с редакцией. Несогласованное использование материалов преследуется по закону.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Где размещать розетки в спальной и комнате для приема гостей?

В гостиной, как и комнате, отведенной для сна на какой высоте устанавливать розетку в целом совершенно неважно, в силу того, что в основном она будет применяться для торшеров, которые стоят на полу или же небольших ламп настольного типа. Нюанс будет заключаться лишь в обязательном заложении розеток по каждую из сторон кровати, и у всех кресел.

Гнездо, используемое для зарядного устройства лучше всего разместить рядом с тумбой около кровати или недалеко от дивана.

Позаботьтесь о том, чтобы в гостиной обязательно была пара слотов под домашний кинотеатр, музыкальную систему. Если вы любитель рыбок, то в таком случае не забудьте учесть необходимые розетки для подсветки, фильтра для воды у аквариума. К этим розеткам в будущем обязательно должен быть максимально легкий доступ.

Важный момент. Продумайте заранее то, каким будет во время уборки маршрут вашего пылесоса. Если площадь комнаты достаточно большая, то в таком случае наиболее удобный вариант расположения розеток в квартире – это в дальней части помещения и прямо на входе. Таким образом, вы избавите себя от необходимости постоянно растягивать шнур электрического прибора в постоянных попытках добраться до дальних участков комнаты.

Схема монтажа проводки

Чтобы рассчитать общую длину проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить схему электропроводки.

Рассмотрим способы соединения электрической цепи. Параллельный тип оказываем минимальное влияние на схему монтажа проводки. При таком способе входящие в цепь элементы не соединены друг с другом, но имеют два общих узла. В этом случае, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательный. Все элементы цепи располагаются друг за другом и не имеют узлов. В качестве примера можно привести одним проводом. Если сгорит одна лампочка, цепь разорвется — и погаснут все остальные.

Схема монтажа проводки зависит также от типа ее расключения.

«Звезда» — этот тип иногда называют бескоробочным, или европейским. Схематично его можно представить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в щиток, и в идеале отдельный автоматический выключатель. Достоинства такого типа расключения — безопасность и возможность контролировать каждую электрическую точку. К тому же в этом случае не требуется устанавливать распределительные коробки. Расключение подобного типа используют в системе «умный дом». Недостатками «звезды» являются как минимум троекратный расход провода по сравнению с остальными типами разводки и, соответственно, увеличение трудовых затрат на ее монтаж. Установить самостоятельно такой щиток сложно, и он обходится дороже обычного.

«Шлейф». Похож на предыдущий тип, но отличается экономичностью. Изобразить его можно следующим образом: розетка — розетка — розетка — электрощиток или распаячная коробка.

На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к щитку, либо к распаячной коробке.

Через распределительные коробки. Наиболее часто встречающийся способ, не требующий особых затрат. Именно так выполнялась разводка в советское время. От общего питающего стояка отходит ответвление, на котором в щитке стоят счетчик и один-три (редко больше) автоматических выключателя. Питающий кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы расключения применяются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется разводка в частном доме.

Питающий кабель входит во вводный распределительный щиток здания, где стоят несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления идут на ванную комнату, санузел и кухню. В каждой зоне электропроводка делится еще на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в щитке осуществляется разводка кабеля по типу «звезда». Далее питающие кабели отдельной зоны заходят в помещение, где для них используются свои варианты расключения. Например, силовая кабельная линия, идущая к розетке, подключается к другим розеткам данного помещения «шлейфом», а осветительная кабельная линия подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить прокладку проводов и расположить электрические точки, стоит заранее начертить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяина дома профессиональные электрики составят подобные схемы проводки по правилам электромонтажных работ, учитывая ход их выполнения, параметры безопасности, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации. Приведем пример подобной схемы для гостиной, где должны быть две группы розеток по три штуки в каждой, два проходных выключателя и три телефонные розетки.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

  1. Островная планировка, когда диван стоит по центру комнаты.

  2. Мебель стоит на достаточном удалении от стен.

  3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти интерьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

  • в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

  • в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

  • максимально приблизить телевизор к стене;

  • избежать помех при монтаже кронштейна;

  • без труда подключить к ТВ любые кабели.

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

  • составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

  • мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

  • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
  • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
  • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

  • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
  • Основной выключатель ставится в комнате сразу при входе.
  • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Высота установки розеток и выключателей, правила и стандарты расположения

евростандарт высоты установки розеток и выключателей

 по которому:

   — розетки устанавливаются на высоте от пола — 30 см

   — Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Основные моменты составления схемы

Для того чтобы правильно определить размещение розеток и выключателей, важно принять во внимание такую информацию:

Нужно составить чертежи расположения мебели, осветительной и бытовой техники в доме. От количества электроприборов, которые будут устанавливаться в доме, зависит количество и размещение розеток.

Выключатели лучше расположить возле двери таким образом, чтобы при входе в комнату можно было без затруднений включить свет.

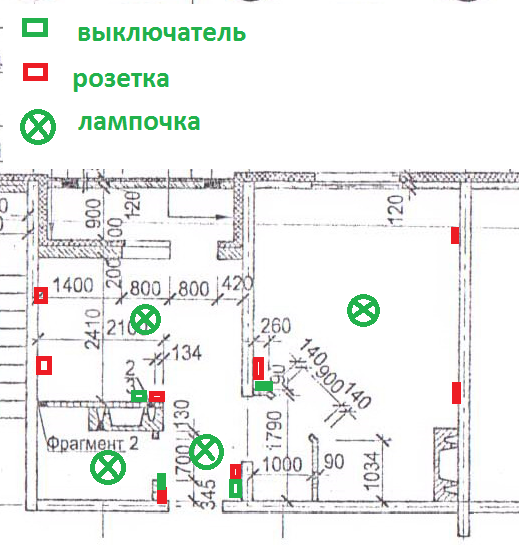

Рисунок 1. Схема правильного размещение розеток и выключателей в доме.

Согласно нормативам по установке элементов электропроводки розетки должны быть установлены с промежутком не менее 0,5 м от точки пола по вертикали. Однако в помещении, где нет повышенной влажности, целесообразно выполнять эти устройства на той высоте, которая наиболее удобна. Например, в гостиной или спальне можно осуществить монтаж розеток на расстоянии около 0,2 м от поверхности покрытия пола. При таком выполнении эти элементы не будут заметны, но их нужно оснастить специальными приспособлениями для защиты от пыли и для закрытия доступа к ним маленьких детей.

Монтаж розеток и выключателей на смежных стенах можно выполнить в одном месте, пробурив стену и подключив питание к этим элементам от одной линии. (Примерная схема компоновки элементов для подсоединения к току сети представлена на изображении 1).

Не рекомендуется располагать устройства для подсоединения к электросети на внешней стене, чтобы исключить попадания влаги снаружи. В случае вынужденного монтирования в таком месте нужно установить розетку с промежутком от 0,1 м от угла оконного проема.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

  • Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
  • Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
  • Вытяжка — также часто используемый прибор.
  • Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
  • Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
  • Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Как правильно расположить розетки и выключатели в доме практические советы

Добавить в избранное

Одним из самых важных вопросов в процессе ремонта остается правильное размещение розеток и выключателей, от которых в дальнейшем зависит удобство и функциональность использования пространства. Рассмотрим отдельно каждое из помещений дома

Важно грамотно расставить все точки в зависимости от размещения мебели и электроприборов, чтобы в дальнейшем избежать как целую груду дополнительных проводов и удлинителей, так и лишние траты на электрику

В любом холле или коридоре необходимо несколько «дежурных» розеток для бытовых приборов. Если есть диван или танкетка — розетка возле него. Рядом с комодом можно разместить розетку для роутера и телефона, если планируете здесь их поставить. Выключатель при входе в дом и дублирующий в другой части помещения. Можно подумать о датчике движения для освещения.

Выключатель основного освещения кухни размещайте сразу же у входа в помещение, а дополнительного — в зоне столовой или над рабочей поверхностью. Количество розеток для электрического оборудования напрямую зависит от ваших потребностей: холодильник, морозильная камера, варочная поверхность, духовой шкаф, измельчитель, посудомоечная машина.

Дополнительные розетки для небольших электроприборов (кухонный комбайн, тостер, чайник) размещайте над рабочей поверхностью на высоте 1000-1150мм группами по 3-4 единицы. Предусмотрите несколько «дежурных» розеток на высоте 300мм от пола. При необходимости разместите розетки для телевизора на высоте 1400-1600мм от пола.

В гостиной выключатель основного освещения размещайте сразу же у входа, а дополнительного — в зоне отдыха у дивана. Розетки нужно размещать исходя из основных зон гостиной: зона с диванами и телевизором, рабочая зона, отдых и чтение. В месте, где будет расположен телевизор, предусмотрите розетку для телевизора и электро-розетки на высоте 1200-1400мм, внизу еще 5-8 розеток на высоте 300мм. Между группой сверху и снизу предусмотрите специальный кабель-канал.

У дивана разместите розетки внизу для ноутбука, торшера или лампы. Несколько розеток с выключателями можно разместить над столиками у дивана на высоте 600-900мм (зависит от высоты тумбы). Несколько розеток расположите за рабочим столом, две розетки можно разместить над ним для зарядки телефона или ноутбука на высоте 800-900мм. В зоне отдыха несколько розеток внизу, кроме того, «дежурная» возле входа под выключателем.

Выключатель основного освещения спальни стоит разместить сразу у вдоха и продублировать у кровати по обе стороны над тумбами. Для декоративного освещения и бра достаточно выключателей только над прикроватными тумбами. В ту же группу добавьте по 1-2 розетки.

Помимо розеток возле кровати, предусмотрите несколько «дежурных» розеток (для пылесоса, торшера) и розетки для телевизора (в зависимости от его размещения, внизу или на высоте 1200-1400мм). Если планируете рабочее место в спальне, добавьте у стола 2-3 розетки на высоте 300мм.

Выключатель основного освещения, расположенный у входа в комнату, должен находиться на уровне не выше 1000мм от пола, чтобы ребенок мог без труда до него достать. Выключатель дополнительного освещения может быть расположен над тумбой у кровати (стоит добавить к нему розетку), достаточно нескольких розеток внизу и блок из 3-4 возле рабочего стола. Все розетки должны иметь дополнительную защиту (шторку, крышку и т.п.).

Выключатель освещения ванной комнаты, как правило, расположен с наружной стороны помещения у двери. Основной блок электрических розеток с защитными крышками должен быть размещен над тумбой с умывальником (не ближе 500мм от оси смесителя на высоте 1000-1100мм). Рядом можно поместить выключатель подсветки зеркала и декоративного освещения. Дополнительно понадобятся розетки для стиральной машины, бойлера и полотенцесушителя, если нужно.

Основным принципом размещения розеток в любом из помещений квартиры служат его функциональное назначение и расстановка мебели. Основное правило: выключатель у входа в помещение (так чтобы при открывании двери он не оказался за ней) на высоте 900-1100мм от пола, несколько «дежурных» розеток на высоте 300мм от пола и необходимые по ситуации розетки (у кровати, за столом, в зоне телевизора, возле кресла, возле электротехники и т.д.)

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

  • те, которые предназначаются для открытой установки;
  • те, которые устанавливаются скрытым способом;
  • блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

  • над мойкой;
  • плитой;
  • непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

http://remotn.ru

Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

  1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток,  человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
  2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
  3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Расположение розеток на кухне

Согласно “Своду правил” (пункт 15.27), на кухне должно быть не менее 4 электророзеток на ток 10 (16) А, но сейчас, при большом количестве бытовой техники, это количества явно недостаточно, а кроме того, территория кухни изначально функционально зонирована, т. е. разделена, пусть даже и не визуально, на рабочую и столовую зоны.

Розетки и вилки для подключения электрической плиты массивны и внешне непривлекательны, даже в таком белоснежном исполнении. Поэтому их лучше спрятать вглубь кухонного шкафа, но с сохранением разумной доступности.

В столовой зоне, в зависимости от набора и размещения мебели, хватит 1-3 разъёмов, из них 1-2 расположены над обеденным столом или в непосредственной близости от него, на уровне 105-115 см. В случае размещения холодильника, понадобится ещё одна розетка, расположенная около холодильника (10-15 см), в 15-20 см от пола. Если планируется установка телевизора, то рядом с местом его установки понадобятся ещё две, электрическая и телевизионная. О параметрах бытовых электророзеток подробно рассказывается в этой статье.

Только что встроенные в столешницу розетки выглядят привлекательно, но со временем повседневность внесёт свои коррективы. Щели забьются остатками пищи, жира, напитков которые очень трудно удалить. Поэтому устанавливая подобные вещи, учтите эту непривлекательную сторону быта.

Сложилась определенная практика расположения розеток в рабочей зоне кухни. Обычно, это три горизонтальных ряда.

  1. Состоит из 3-5 устройств, находится на расстоянии 10-25 см. от пола, служит для подключения: посудомойки, холодильника, духового шкафа, варочной поверхности.
  2. Расположен на уровне 110-115 см, служит для оперативного использования, состоит из 2-4 устройств.
  3. Располагается под потолком. Чаще всего, это одна розетка, предназначенная для подключения вытяжки. Распределение по горизонтали зависит от количества бытовой техники и её размеров.

Размещение розеток на кухне не регламентируется, но есть ограничения. Их нельзя располагать ближе 50 см от газовой трубы, непосредственно около мойки.

Расположение электророзеток в других помещения квартиры, зависит от индивидуальных особенностей её обитателей. Поэтому все общие рекомендации в лучшем случае бесполезны. Отмечу только некоторые особенности размещения в зависимости от типа конструкции аппаратуры.

Расположение электророзеток у стола для компьютера

В зависимости от типа компьютера есть два варианта размещения электророзеток.

Как видите, на рабочем месте у стола для компьютера, достаточно одной розетки. Такая схема имеет свои плюсы, розетка “сидит” на отдельной линии, на своём АВ.

  1. Для подключения стационарного компьютера, моноблока удобнее пользоваться розетками, расположенными на уровне или чуть выше плинтуса. На самом деле, в этом случае хватит и одной. Компьютер, сопутствующая офисная техника, нуждается в защите от скачков напряжения. Для этого понадобится как минимум сетевой фильтр, а если сохранность данных имеет значение, то и источник бесперебойного питания. Все эти устройства имеют ряд гнёзд, которые заменят стационарные разъёмы.
  2. Мобильные компьютеры, ноутбуки, планшеты, имеют встроенную защиту, поэтому для их подзарядки, удобнее пользоваться розетками расположенными над столешницей стола.

Расположение электророзеток у телевизора

Чаще всего телевизор в квартире, даже если он не один, расположен стационарно, а оперативность его подключения к электросети, не имеет большого значения, поэтому розетку лучше спрятать за корпус телевизора.

Наверное, это не самый удачный пример размещения электророзетки для телевизора, но получилось из-за того что мебель, тумбочка для телевизора, была куплена уже после того, как розетка была установлена.

При использовании телевизора в комплексе с другими устройствами: домашним кинотеатром, ресивером, игровой приставкой, понадобится целый ряд розеток и не только электрических.

О расположении выключателей в ванной комнате, мы уже говорили. Что касается других помещений квартиры, то нормативные правила допускают установку выключателей где угодно, даже под потолком (Свод правил, пункт 15.33). ПЭУ лишь рекомендует располагать выключатели около дверных проёмов, не выше 1 м от уровня пола со стороны дверной ручки. ПЭУ не приводит конкретных цифр, но практика показывает, что оптимальное расстояние от электровыключателя до дверного косяка 10-20 см. Если кого-то интересует тема выбора бытового электровыключателя, читайте в этой статье.

как расположить розетки на кухне и в комнате?

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Удобное расположение розеток на кухне: фото и советы по выбору места для установки

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода – он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток ( они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

  • Над мойкой и плитой.
  • В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Как обозначается электрическая розетка на чертеже, схеме?” open=”true”]

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

  • те, которые предназначаются для открытой установки;
  • те, которые устанавливаются скрытым способом;
  • блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

[/vc_toggle] [vc_toggle title=”Чем отличаются план и схема электропроводки, и какие особенности их составления?” open=”false”]

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

[/vc_toggle] [vc_toggle title=”Подскажите, какое размещение розеток оптимальное для кухни?” open=”false”]

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

  • над мойкой;
  • плитой;
  • непосредственно за корпусом бытового прибора.

[/vc_toggle] [vc_toggle title=”Как правильно обозначить выключатели на строительных схемах?” open=”false”]

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

[/vc_toggle] [vc_toggle title=”Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?” open=”false”]

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

[/vc_toggle] [/vc_column][/vc_row]

Как правильно должны располагаться розетки и выключатели в квартире - Здания высоких технологий - Инженерные системы

Главная|Как правильно должны располагаться розетки и выключатели в квартире

Как правильно должны располагаться розетки и выключатели в квартире

С каждым годом увеличивается количество приборов и гаджетов, без которых мы не представляем свой быт, и увеличивается количество проводов, опутывающих наши дома. Рассмотрим, как правильно разместить розетки и включатели, чтобы ими было комфортно пользоваться.

Планирование размещения розеток

Установка или перенос розеток и выключателей подразумевает, как минимум, косметический ремонт в помещении. Если вы заказываете дизайн-проект интерьера, то в приложении должно быть указано количество и расположение розеток и выключателей. Обратите на этот пункт внимание: дизайнер может не учесть, например, что вы любите работать на ноутбуке сидя в гостиной на диване. Все правки и пожелания вносите до утверждения проекта.

Если вы самостоятельно планируете интерьер и делаете ремонт, то ориентируйтесь на функции и оформление помещения, учитывайте, где будете размещать мебель. Только после разработки интерьера приступайте к расчету количества розеток. Если вдоль стены планируется гардероб или шкаф-купе, то нет смысла монтировать на ней розетки.

Нюансы размещение выключателей

Выключатель основного освещения размещают возле двери на высоте 75 – 90 см. При выборе высоты учитывайте средний рост взрослых членов семьи – всем должно быть удобно нажимать на клавишу отведя опущенную руку в сторону. Высота 80 см – оптимальная практически для всех. Выключатель не должен быть закрыт мебелью или открытой дверью – его размещают с той стороны, где размещена ручка закрытой двери.

Выключатели ванной комнаты, туалета и кладовой размещаются в коридоре, а в жилых комнатах, кухне и коридоре – внутри помещений.

Выключатели дополнительного освещения (декоративной или комфортной подсветки) можно расположить на любой стене ориентируясь на дизайн комнаты.

Особенности размещение розеток

Высота расположения розеток – причина многих споров. Не верьте «евростандарту» – 15 см от пола, а учитывайте только количество приборов. Для большего удобства рассмотрим каждое помещение в доме.

Коридор. Для коридора достаточно будет одной розетки в углу над плинтусом, на высоте 15-20 см от пола. Здесь можно будет подключить электрическую сушку для обуви или зарядить телефон гостя.

Ванная комната. Достаточно будет 1-2 розеток. Одна около зеркала для фена и электробритвы на высоте 100 см. Если стиральная машина стоит в ванной – для нее розетка размещается на высоте 50-60 см от пола. В ванной лучше использовать розетки со специальной защитой от влаги.

Гостиная. Для телевизора или домашнего кинотеатра достаточно двух розеток: одна для приемника, вторая для сабвуфера или внешнего ТВ-тюнера. Высоту размещения выбирайте исходя из расположения телевизора: шнур не должен свисать или тянутся к розетке, а полностью прятаться за экраном. На высоте 15-30 см от пола разместите по две розетки на каждой стене: для торшера, увлажнителя воздуха, зарядных устройств, игровых приставок, пылесоса.

Кухня. В кухне используется наибольшее количество техники: вытяжка, посудомоечная и стиральные машины, электроплита, мелкие приборы (миксер, блендер, микроволновая печь, кухонный комбайн и т.д.), холодильник, морозильная камера. Список растет с каждым годом.

Для холодильника розетка размещается на стене за ним на высоте 60-80 см. Для вытяжки монтируют розетку на высоте 180-200 см от пола. Для посудомоечной и стиральной машин, электроплиты розетки размещают на высоте 20-30 см от пола – для них вырезают отверстия по размеру в задней стенке кухонной мебели. Над уровнем рабочей поверхности (5-10 см) разместите три розетки для мелкой техники. Телевизор на кухне размещают на стеновом кронштейне. Оптимальная высота розетки – 180-200 см.

Спальня. Здесь будет достаточно по две розетки с обеих сторон кровати: для прикроватных ламп и дополнительных приборов. Возле туалетного столика будет достаточно одной розетки на высоте 60-70 см от пола для фена.

Рабочий кабинет. Компьютер потребует минимум пять розеток (системный блок, монитор, сабвуфер акустической системы и одна для настольной лампы, принтера или сканера). Возле стеллажей с книгами обычно обустраивают место для чтения: торшер и удобное кресло – это еще одна розетка. Две дополнительные розетки монтируют на свободной стене. Все розетки размещают на высоте 15-30 см от пола.

Детская. Детская комната обычно совмещает спальню и игровое место. Возле кровати потребуется розетка для ночника и две розетки для дополнительных приборов. Для этой комнаты выбирайте розетки со специальной защитой «от детей», а точнее – от детского любопытства. Отверстия для вилок защищены специальными клапанами и требуются усилия чтобы включить электроприбор в такую розетку.

Кондиционер. Розетка для кондиционера размещается на расстоянии 30см от потолка.

Как разместить розетки и выключатели вы решаете только с учетом комфорта и безопасности. Сейчас нет строгих стандартов для места размещения выключателей и розеток, и для их количества в каждой конкретной комнате.

Подсчитайте количество приборов, которыми вы будете пользоваться в каждом помещении постоянно и прибавьте еще две розетки для дополнительных приборов. Основные требования выдвигаются только к мастерам, которые будут проводить работы по монтажу электросети в доме: они должны быть специалистами.



Источник


Освещение.

Где разместить розетки в спальне | Где размещать розетки и выключатели

При выборе места размещения розеток и выключателей в спальне необходимо принять во внимание несколько важных соображений, чтобы убедиться, что вы принимаете правильные решения и будете уверены в своем выборе в долгосрочной перспективе. Ключевые факторы, которые следует указать, включают:

Стиль, отделка и функции

Выключатель и розетка отделка и то, как она сочетается с вашим интерьером, является важным аспектом.Вы хотите создать современный или современный вид? Ваш стиль больше Традиционный или исторический, скандинавский или нейтральный? Розетки и выключатели входят в комплект широкий спектр различных цветов и стилей, и наши краткие руководства по этим и аспекты, о которых стоит подумать:

  1. Стиль: Стиль пластины ; Плоские тарелки отлично подходят для создания четкого стиля заподлицо и дополняют современную и современную отделку. Рельефная тарелка более традиционна и хорошо сочетается со старинным, скандинавским и нейтральным стилями домашнего декора.
  2. Отделка : Подумайте, как отделка розетки будет сочетаться с вашим стилем декора. Например, отделка из латуни под старину будет хорошо сочетаться с классическим или старинным стилем интерьера, а отделка из черного никеля может лучше подойти к современному стилю.
  3. Функция : подумайте, какие функции необходимы в вашей спальне. Это относится к типу переключателя света, типу переключателя (диммер, тумблер или тумблер) и типу необходимых розеток. Например, вы можете предпочесть иметь USB-разъем в определенных местах.

Розетки и переключатели для позиционирования

Выбор места для розеток и выключателей в спальне часто упускается из виду и недооценивается. Хотя вначале это может показаться довольно простым, в конечном итоге это может привести в ярость, если это не будет продумано. Наиболее важные аспекты, о которых следует подумать:

Доступность - легко ли добраться до выключателей и розеток? Никто не хочет ходить по комнате, чтобы выключить свет, так что вам нужно несколько выключателей света? Для розеток лучше подумать о таких проблемах, как удлинители, ведущие к прикроватным лампам, которые могут быть некрасивыми; и не забывайте современное проклятие необходимости заряжать телефон или электрические приборы: где это нужно делать? Вы хотите встроенные USB в розетки.

Visual Look - переполненные розетки могут выглядеть некрасиво, поэтому лучше всего расположить розетки там, где они доступны, но не на видном месте, т.е. если у вас есть столик с ножками, то между ножками под столом будет хорошее место. Если розетка находится над прикроватной тумбочкой, то все провода питания будут видны. Если он расположен за столом, который не может легко перемещаться, доступ может быть ограничен.

Вы можете обнаружить, что со временем вы решите добавить мебель, настольные лампы, телевизоры и другую электронику, и не сможете извлечь из них максимальную пользу, или вам придется мириться с проводами, бегущими по краям комнаты - используйте дополнительные розетки, минимум по одной на каждой стене (в идеале две - тогда планировка комнаты будет соответствовать требованиям будущего) и с обеих сторон кровати.

Как только вы определитесь, где лучше всего разместить кровать, постарайтесь расположить розетки с обеих сторон. Вы также можете использовать одинарные или двойные розетки с USB-устройствами, чтобы заряжать такие устройства, как телефоны, планшеты и устройства для чтения электронных книг. Также розетки хорошо подойдут в углах, где вы, скорее всего, разместите мебель или телевизоры. Рассмотрим коаксиальную розетку для телевизора в одном углу - возможно, в двух местах, если вы хотите перемещать вещи, и множество розеток и кабеля для передачи данных на будущее.

Вы также можете установить настенные светильники у кровати.Стоит поставить переключатели для них в пределах досягаемости от кровати. Проблема, которая может возникнуть, заключается в том, что если вы решите изменить положение кровати, вы можете немного застрять, поэтому тщательно подумайте о том, какое положение вы предпочитаете. Если ваши розетки расположены низко (а не на уровне прикроватной тумбочки), они не будут выглядеть неуместно, если вы все же решите переместить всю мебель на новое место.

Расположение розеток и выключателей в квартире или доме (фото) |

Фото
При строительстве и ремонте жилища часто бывает необходимо определить расположение различных компонентов электропроводки, таких как розетки, выключатели и т. Д.Существует несколько общепринятых стандартов установки таких устройств, которые необходимо учитывать, чтобы правильно оборудовать здание системой проводов для подачи тока. Кроме того, будет полезно узнать несколько советов по этой теме.

Схема подключения в квартире.

Основные моменты составления схемы

Чтобы правильно определить расположение розеток и выключателей, важно учитывать такую ​​информацию:

Нам необходимо составить чертежи расположения мебели, освещения и бытовая техника в доме.Количество и размещение розеток зависит от количества электроприборов, которые будут установлены в доме.

Выключатели лучше располагать возле двери таким образом, чтобы при входе в комнату можно было легко включить свет.

Рисунок 1. Схема правильного размещения розеток и выключателей в доме.

Согласно регламенту монтажа элементов электропроводки розетки должны устанавливаться с интервалом не менее 0.5 м от точки пола по вертикали. Однако в помещении, где нет повышенной влажности, данные устройства желательно выполнять на наиболее удобной высоте. Например, в гостиной или спальне можно установить розетки на расстоянии около 0,2 м от поверхности напольного покрытия. Таким образом, эти элементы не будут заметны, но их нужно оборудовать специальными приспособлениями, чтобы защитить их от пыли и заблокировать доступ к ним для маленьких детей.

Монтаж розеток и выключателей на соседних стенах можно производить в одном месте, просверлив стену и подключив питание к этим элементам по одной линии. (Пример расположения элементов для подключения к току сети показан на рисунке 1).

Не рекомендуется размещать устройства для подключения к сети на внешней стене, чтобы влага не попадала наружу. В случае принудительного монтажа в таком месте необходимо установить розетку с интервалом 0.1 м от угла оконного проема.

Составление схемы установки элементов для кухни

Рисунок 2. Схема расположения розеток и выключателей на кухне.

Расположение розеток, выключателей следует выполнять с учетом таких моментов:

  1. Для электроприборов типа холодильника, вытяжки, плиты, духового шкафа, посудомоечной машины необходимо установить один блок для подключения к питанию от сети . Установка отдельной розетки для постоянного или длительного использования считается обязательной.Поскольку удлинитель не способен выдержать нагрузку подключения нескольких устройств и может не только выйти из строя, но и привести к возгоранию. Кроме того, нужно предусмотреть дополнительно 2 розетки для подключения чайника и другой техники (например, блендера, соковыжималки и т. Д.). Эти элементы следует размещать возле стола (на 1 дм выше поверхности мебели). Схема, показанная на рисунке 2, показывает примерное расположение устройств для подключения к источнику питания.
  2. При проектировании современных кухонных гарнитуров предполагается встраивание электроприборов.При этом расположение розеток необходимо обеспечить таким образом, чтобы устройство для подключения к электросети находилось не ближе 1 дм от перегородок внутри шкафа.
  3. Расстояние устройства для подключения к электросети к источникам влаги (раковине) принимается не ближе 6 дм. Схема примерного расположения розеток, выключателей для встраиваемой техники представлена ​​на рисунке 3.
  4. Выключатели рекомендуется размещать возле двери с интервалом от проема - 1 дм.

Установка устройств для подключения к электросети в ванной

При установке розеток и выключателей в помещении с повышенной влажностью необходимо строго соблюдать правила техники безопасности.

При установке будет полезно знать условное разделение ванной или душевой на зоны, согласно которым составляется схема размещения этих элементов.

Согласно ПЭС принято выделять такие площади помещения:

Схема установки выключателя.

Зона 0. Зона, где находится ванна или душ. Не размещайте в этом пространстве какие-либо источники питания. Допускается использование электроприборов для подогрева бани малой мощности (до 12 В).

Зона 1. Это пространство рядом с ванной или душем. Также не рекомендуется монтировать розетки и выключатели. Можно разместить водонагреватели.

Зона 2. Площадь перекрытия объема помещения в зазоре до 6 дм от ванны. Здесь допускается установка водонагревательных элементов, вытяжек и осветительных приборов.Не рекомендуется монтировать розетки, выключатели и распределительные коробки.

Зона 3. Пространство в комнате в промежутке более 6 дм от ванны или душевой кабины. Разрешается монтировать розетки при 2 условиях. Сначала устройство подключается к сети тока с помощью разделительного трансформатора. Второе: линия питания к розетке должна быть оборудована УЗО (устройством аварийной остановки) или дифференциальным выключателем, работающим в автоматическом режиме.

Планировка торговой точки.

Кроме того, для подключения стиральной машины необходимо смонтировать специальную розетку с влагозащитой. Высота установки этого элемента должна быть более 5 дм от поверхности пола, чтобы предотвратить замыкание контура в случае аварийного затопления. Устройства, предназначенные для подключения к питанию водонагревателей, следует размещать на расстоянии 1,8 м от нижнего яруса в помещении.

Не устанавливайте выключатели в ванной. Лучше делать это на улице в коридоре.Возможна конфигурация розеток и выключателей в коридоре проточным способом.
http://dekorspalni.com/www.youtube.com/watch?feature=player_detailpagev=47pVx78LcII#t=9
При выполнении разводки цепей и установке компонентов для подключения питания необходимо соблюдать правила ПЭС к. Кроме того, рекомендуется проконсультироваться со специалистом. Инструкция электрика позволит избежать серьезных ошибок подключения.

Требования к электрическим розеткам в доме

Электрический кодекс - это официальный набор руководящих принципов, в которых указывается, как должны быть установлены различные аспекты электрической системы.Большинство местных правил работы с электричеством основаны на NEC - Национальном электрическом кодексе - модельном кодексе, который предоставляет руководящие принципы, с помощью которых местные сообщества могут моделировать свои собственные жилищные нормы.

Среди других деталей установки электропроводки, электрические правила определяют, как следует располагать электрические розетки и какие типы розеток использовать в жилых помещениях, в ванных комнатах, на кухнях и в других местах. Электрический кодекс, касающийся розеток, не является произвольным, но практически применим.

Один из ярких примеров этого - расстояние между выпускными отверстиями. На кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов друг от друга. Это расстояние основано на средней длине электрического шнура, который есть в большинстве небольших кухонных приборов. Это сделано для того, чтобы домовладельцы не слишком сильно тянули шнуры и не создавали опасностей.

Требования кодексов для бытовых розеток могут отличаться от одного сообщества к другому, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по своему усмотрению.Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Правила установки электрических розеток в доме

Расстояние между выходами в жилых помещениях общего пользования

В целях кодекса «общие области» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры. В этих помещениях стенные розетки должны располагаться на расстоянии не более 12 футов друг от друга. Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор не располагались на расстоянии более 6 футов от электрической розетки.

Разумеется, можно размещать выходы чаще, чем каждые 12 футов, но это не требуется по нормам. Если пространство интенсивно используется, например, когда люди заряжают телефоны или подключают ноутбуки, более короткое расстояние между розетками может быть хорошей идеей.

Одно исключение из правила, определяющего размещение розеток на высоте 12 футов: если ширина стены меньше 24 дюймов, розетка не требуется. Опять же, вы можете разместить розетку в этом месте, если захотите.

В коридорах длиной более 10 футов должна быть хотя бы одна электрическая розетка, желательно посередине.

Расстояние между выходами в ванных комнатах

На стенах ванной комнаты должна быть емкость, по крайней мере, в пределах 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но обозначение кода в 3 фута дает свободу действий в случае, если это невозможно или нецелесообразно.

Расстояние между выпускными отверстиями на кухне

На кухне электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка на столешнице не находилась на расстоянии более 24 дюймов от розетки.Любая столешница шириной 12 дюймов и более должна иметь выход на стене за столешницей. Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть выполнено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые электрические цепи обеспечивают питание 15 или 20 ампер, а номинальная мощность розетки не должна превышать эту силу тока.Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка розеток на 15 ампер в цепи на 20 ампер не представляет опасности (фактически, это стандартная практика), но ни при каких обстоятельствах не следует устанавливать розетку на 20 ампер в цепи на 15 ампер. Розетка на 20 А предназначена для подключения специальной вилки к более интенсивно используемым приборам, и если такой прибор подключается к цепи на 15 А, существует опасность потребления слишком большой мощности и перегрузки схемы.Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше, и она обычно предназначена для мест, где обычно используется сверхмощный прибор, например, розетка, которая может питать обогреватель.

Розетки с защитой от взлома

В качестве дополнительной меры безопасности большинству муниципалитетов теперь требуются защищенные от несанкционированного доступа розетки для общих частей дома. Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от взлома подпружиненная заслонка внутри розетки не позволяет маленьким детям вставлять предметы, например, ножи, в розетки.

Розетки с защитой от взлома обычно не требуются:

  • Для розеток, расположенных на высоте 66 дюймов или более над полом
  • Для розеток за крупными бытовыми приборами, которые трудно перемещать (например, холодильник)
  • Для розеток, которые являются частью осветительной арматуры или прибора

Требования к защите GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных частях дома, включая:

  • Емкости над столешницами на кухне
  • Емкости для питания посудомоечных машин
  • Емкости в ванных комнатах
  • Емкости в прачечных
  • Емкости в недостроенных подвалах
  • Емкости в гаражах и других доступных открытых местах
  • Емкости возле бассейнов, спа и других водные объекты

Защита GFCI направлена ​​на снижение риска поражения электрическим током при замыкании на землю, и ее можно обеспечить одним из двух способов: за счет использования специальных автоматических выключателей GFCI, которые обеспечивают защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты от GFCI конкретной розетки или этой розетки, а также розеток «ниже по потоку», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последовательными изменениями в NEC, и эти требования, возможно, могут быть расширены и дальше в будущем.

Требования к защите AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех 15-амперных и 20-амперных розеток в жилых помещениях. Это требование требует для этих розеток защиты AFCI (прерыватель цепи от дугового замыкания). Защита AFCI пытается обнаружить и отключить цепь при возникновении дуги - незначительное искрение между проводами или соединениями проводов.Защита AFCI снижает вероятность возгорания из-за этого искрения.

Защита от AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, которые защищают все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Электроплан - Планирование электромонтажных работ

Трудно вызвать много энтузиазма по поводу выполнения электрического плана во время ремонта, но вы будете очень рады, если найдете время, чтобы выполнить его должным образом. Комната, в которой розетки и выключатели находятся в нужном месте, намного удобнее для жизни, чем та, где вам придется бродить в темноте, чтобы включить лампы.Мне нравится одно нажатие переключателя, чтобы сделать все - или почти все.

Первое, что нужно сделать при планировании комнаты - это расстановка мебели - подойдет даже грубый набросок. Когда у вас есть это и вы знаете, где, например, будут находиться диваны, вы можете отметить, где должна быть размещена каждая розетка. Это миф, что они не стоят много и что стоит вкладывать больше, чем нужно. Розетки не так привлекательны, и загонка проводов в стены может значительно увеличить счет от электрика.

Переключатели

- непростая задача для понимания: существуют трехклавишные, двусторонние, переключаемые, тележки или диммерные режимы. Мой мозг начинает заклинивать. Но сохраняйте спокойствие. Банды указывают количество переключателей на пластине, и каждый переключатель управляет отдельной схемой. Таким образом, трехклавишный выключатель будет выполнять три цепи, которые могут быть потолочными светильниками, настольными лампами и настенными светильниками. Способы указывают количество переключателей, управляющих фарами. Итак, если у вас есть один выключатель на одном конце коридора и один на другом, работающий с одним комплектом света, то это будет двухпозиционный двухпозиционный выключатель.Укажите пластины переключателей, которые вы хотите - мне нравится True Edge с отделкой из латуни. Пусть их купит электрик, так как это может сбить с толку и делать это самому не удастся.

Спальни - это то место, где нужно проявлять методичность. В идеале вы хотите иметь возможность управлять всем освещением, по крайней мере, с одной стороны кровати, а также у двери. Поместите выключатели над прикроватной тумбочкой и в нескольких сантиметрах от кровати. Вставьте лампы в розетки на 5 ампер, иначе вы с ума сойдете, прыгая и вставая с постели, чтобы включать и выключать их все.

Я использую Urban Cottage Industries для изготовления фурнитуры, ламп Factorylux и льняной или шелковой ткани. Если вы используете эмалевые оттенки, выбирайте льняной флекс, так как он имеет такой же утилитарный вид. Эмалевые абажуры - хороший источник актуальных оттенков. В заключение, поставьте все на диммеры; сила света, которая вам нужна, сильно меняется в течение дня.

ШЕСТЬ ПРАВИЛ ДЛЯ ПРОЕКТИРОВАНИЯ ЭЛЕКТРИКИ, КАК ПРОФЕССИОНАЛЬНОЙ

1. Вставьте 5-амперные розетки для настольных ламп, чтобы их можно было включить на стене.

2. Подумайте о розетках в полу для светильников. Убедитесь, что розетка достаточно утоплена, чтобы, когда что-то подключили, крышка могла снова подняться и оставаться заподлицо с полом - ваш электрик может не подумать об этом.

3. Теперь вы можете купить розетки с портами USB. Стоит поставить на кухню парочку телефонов и айпадов.

4. Не идеально иметь розетку в середине стены за предметом мебели, так как в этом случае вам придется постоянно перемещать мебель, чтобы добраться до нее.Вместо этого держите их ближе к краю мебели - вот здесь и появляется план мебели.

5. Если у вас в ванной есть шкафчик, вставьте в него розетку для бритвы для электрической зубной щетки.

6. Розетки на лестничной площадке и лестнице пригодны для пылесосов.

Рита Заметки: как создать эффективное хранилище

Какое минимальное количество электрических розеток и светильников?

Минимальное количество электрических розеток

Какое минимальное количество электрических розеток требуется на ваш дом или квартиру? Установка большего количества, чем необходимо, стоит дорого, а наличие достаточного количества может стать головной болью.Посмотрим, сколько действительно нужно и где.

Также важно нанять квалифицированного электрика для выполнения проекта. Это гарантирует, что работа будет выполнена с надлежащим качеством и безопасностью.

В большинстве стран есть стандарты или инструкции по установке розеток. Эти рекомендации обычно рекомендуют минимальное количество необходимых розеток и помогают рассчитать количество розеток для каждой области, комнаты и т. Д.

Для розеток общего назначения, которые будут использоваться для такого оборудования, как телевизоры, пылесосы, переносные приборы и т. Д. .рекомендуется устанавливать хотя бы одну розетку в каждой комнате площадью до 6 м². Тем не менее, для помещений площадью более 6 м² рекомендуется иметь одну розетку на каждые 5 м стены.

Однако для таких помещений, как кухни и зоны обслуживания, где установлено больше приборов, обычно требуется больше розеток. Рекомендуется иметь как минимум одну розетку на каждые 3,5 м стены. И не забудьте установить рядом с кухонной мойкой хотя бы одну (а лучше - две) розетку.

Кроме того, оборудование, которое потребляет много электроэнергии и генерирует тепло, такое как стиральные машины, микроволновые печи, кондиционеры, электрические печи (более высокой мощности) и т. Д., нуждается в эксклюзивной торговой точке для каждой единицы оборудования. Такие сокеты для «специального использования» должны иметь соединение, отдельное от других сокетов.

Чтобы узнать, сколько розеток для «специального использования» вам понадобится, вам необходимо спланировать количество устройств, которые вы будете использовать, для которых требуется электрическая мощность более 1000 Вт.

Убедитесь, что в каждой ванной есть хотя бы одна розетка. Наконец, в подвалах, на балконах, в гаражах и на чердаках используйте по крайней мере одну электрическую розетку на каждое место.

Хотя рекомендации и инструкции дают хорошую оценку, лучше всего продумать и хорошо спланировать, какое оборудование вы собираетесь использовать в каждой комнате. Такое планирование обычно дает гораздо более точную оценку количества требуемых розеток, и это число, очевидно, может быть меньше или больше, чем указано в рекомендациях.

Если вы хорошо спланируете, у вас будет достаточно розеток, чтобы включить все ваше оборудование. Общий совет также - избегать разветвителей и удлинителей.

Конечно, плохо выполненные электрические установки потребляют больше энергии и вызывают проблемы. Кроме того, плохо выполненное планирование и установка увеличивают риск несчастных случаев и пожара.

Сколько нужно точек света?

Сколько точек света необходимо, чтобы комната была хорошо освещена? Количество искусственных световых пятен в основном зависит от площади помещения. Чем больше площадь, тем больше света нужно поставить.

Вот некоторые минимальные параметры:

В каждой комнате должно быть хотя бы одно световое пятно на потолке с выключателем на стене.

Какая мощность требуется? Для помещений площадью до 6 м², от 75 Вт до 100 Вт. На каждые дополнительные 4 м² добавляйте 50-60 Вт. Этот свет может исходить от одной лампы или может быть суммой нескольких (потолочный светильник, бра и т. Д.).

В ванной: помните, что световое пятно должно находиться на расстоянии не менее 60 см от душа, чтобы избежать поражения электрическим током.

Когда минимум не идеален

Не всегда наличие минимума рекомендуемого искусственного освещения оставит вас удовлетворенным. Обратите внимание на следующие дополнительные детали:

  1. Если высота от пола до потолка превышает 3 м, подумайте о большем количестве точек света, используйте более крупные светильники (например, направляющие, большие подвески) или используйте настенные светильники.
  2. Если высота от пола до потолка не такая высокая (до 2,5 м), будьте осторожны с легкими подвесками, так как люди могут удариться головой.
  3. Если зона чистая и светлая (блестящий пол, зеркала, отражающая мебель и т. Д.), Такая зона всегда будет выглядеть светлее. В этом случае вам понадобится меньше искусственного освещения.
  4. Если область темная и непрозрачная, она имеет тенденцию поглощать свет и плохо его распространять. Используйте световые пятна с более мощными лампами.
  5. Если вы собираетесь использовать это помещение как шкаф, лучше в нем больше света.
  6. Если это спальня, часто имеет смысл использовать непрямой свет, который отбрасывает свет на потолок, а затем отражается от него.

Размещение точек света слишком близко друг к другу может вызвать дискомфорт из-за заполнения области тенями. Убедитесь, что вы не сфокусировали весь свет на потолке.

Используйте легкие в обслуживании фонари (помните, что вам нужно будет время от времени заменять лампы). Разместите светильники так, чтобы они не поднимали над головой какие-либо предметы в комнате.

Как настроить фары?

Сначала , установите центральный светильник на потолке комнаты.

Второй , используйте другие пятна света на потолке или стенах, чтобы выделить объекты, которым вы хотели бы уделить больше внимания (например, рамки изображений, книжные полки и т. Д.), Направляя фокус света на каждый из них. .

Третий , дополните вышеперечисленное настольным или торшерным светильником, который создает красивый «уголок» внутри комнаты.

Обычно существуют технические стандарты, которые определяют конкретные рекомендации по освещению в зависимости от типа окружающей среды и того, для чего они будут использоваться. Если вы хотите узнать больше, вам может помочь инженер-электрик, архитектор или продавец.

Читайте также: Зачем нанимать архитектора для проекта ремонта? Сколько это стоит? - в этой статье. И, как не тратить время и ресурсы на ремонтный проект? - в этой статье.

Убедитесь, что расположение и типы ламп, которые вы выбрали, обеспечивают достаточное освещение для деятельности, которая происходит в каждой среде.

Невозможно пропустить больше кабелей через кабелепровод

Наиболее частая причина:

Если больше нет места для пропуска дополнительного провода через кабелепровод в черновом полу или стене, он должен быть заполнен и больше не может поместиться . У него могли быть плохие размеры, не оставляя места для прокладки дополнительных проводов или другого обслуживания. Или он может быть очень старым и уже перегруженным.

Это также может быть:

Вы не тестировали кабелепровод перед закрытием черного пола и стены.Или он мог быть заполнен строительным мусором (например, что-то упало внутрь).

Как этого можно было избежать:

Вы могли подумать вместе с электриком, сколько проводов вам нужно будет пропустить, и оставили бы лишнее пространство, так как количество проводов в будущем может увеличиться.

Вы могли бы попросить электрика распределить провода по двум или более каналам.

И вы должны были указать электрику, что он должен хорошо закрыть трубы, чтобы мусор не попал в трубы при закрытых черновых полах и стенах.

Помните: сначала электрик протягивает трубы, затем каменщик закрывает стену, и только потом электрик возвращается, чтобы пропустить провода.

Читайте также: Что делать при электрической перегрузке? - в этой статье. И как правильно выбрать размер телевизора для вашей комнаты? - в этой статье.

9 типов электрических розеток в домах

Фото: depositphotos.com

Если не все электрические розетки в вашем доме выглядят одинаково, это связано с тем, что существует много разных типов электрических розеток.Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.

Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным. В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.

1. Розетки на 15 А, 120 В

Они наиболее распространены в старых домах и выпускаются в двух версиях:

Фото: depositphotos.com

  • Двухконтактные розетки имеют два длинных разъема для подключения и обеспечивают незаземленное соединение.
  • Версия с тремя контактами добавляет контакт заземления и дополнительный вертикальный паз для предотвращения поражения электрическим током из-за незакрепленной проводки.

Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем.Для повышения безопасности и эффективности может быть разумной идеей выбрать более современные альтернативы из этого списка.

Подходит для: Легкого домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.

2. Розетки на 20 А, 125 В

Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип. Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.

Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных и посудомоечных машин и обогревателей.

Подходит для: Крупных бытовых приборов, которым требуется больше энергии.

3. Розетки на 20 А, 250 В

Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби, требуется еще более высокий уровень мощности. Для таких целей следует выбрать именно этот тип электрической розетки.

Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 В необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше доверить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вы можете взглянуть на розетки 30А или 50А.

Подходит для: Крупных бытовых приборов с очень высоким энергопотреблением и оборудования для хобби-магазинов.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Фото: depositphotos.com

4. Розетки с защитой от несанкционированного доступа

Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. В этих типах электрических розеток используется встроенный физический барьер для предотвращения проникновения посторонних предметов.Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.

Подходит для: Безопасное использование в домах с детьми.

Фото: depositphotos.com

5. Выходы GFCI

Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде.Внутри это включает в себя такие пространства, как ванные комнаты, кухни, подвалы, места для ползания и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.

Эти розетки постоянно отслеживают прохождение тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Схема прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, например, если вы случайно уронили действующий фен в ванну, когда она наполнена водой.Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.

Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.

6. Выходы AFCI

Некоторые электрические неисправности создают тепло из-за дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла.Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск. При возникновении дуги выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальных зонах через специальный автоматический выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и быть в полной боевой готовности. Это также отличный вариант для кухонь и прачечных.

Подходит для: Предотвращение поражения электрическим током в спальнях и других спальных зонах, на кухнях и в прачечных.

7. Коммутируемые розетки

Если есть приборы или светильники, которые вы хотите держать постоянно включенными, даже если они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный выключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки вам не потребуется новая электрическая коробка или дополнительная проводка.)

Подходит для: приборов или светильников, которые вы хотите всегда держать подключенными.

Фото: homedepot.com

8. Розетки USB

Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто разделяя пластину с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.

Подходит для: Питание устройств, заряжаемых через USB.

9. Интеллектуальные розетки

Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга энергопотребления. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.

Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.

Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Нужно ли накрывать наружные розетки?

12 июн Нужно ли накрывать наружные розетки?

Отправлено в 12:00 в без категории Электрик из Канзас-Сити

Использование розеток на открытом воздухе почти так же важно, как и использование розеток внутри.Если вы хотите косить газон, вам понадобится электричество для питания газонокосилки. Электрическая розетка очень удобна, чтобы избежать использования большого количества удлинителей во время Рождества и Хэллоуина. Это также делает летнюю кухню более удобной и функциональной. Кроме того, будет меньше хлопот при установке электрических воздуходувок для листьев и мойок высокого давления.

В целом, уличная розетка - очень удобное дополнение к вашим внешним функциям. Это сокращает время в пути, необходимое для доступа к электричеству извне.Кроме того, это также избавляет вас от использования удлинителей, что иногда может быть очень неудобно. Для семей, которые любят проводить время на свежем воздухе, это даже будет более полезно. Однако при использовании розетки вне дома следует соблюдать дополнительные меры предосторожности. Из-за своего расположения он больше подвержен воздействию внешних элементов, которые могут вызвать повреждение или другие угрозы безопасности. Сюда входят погодные элементы, такие как снег и дождь.

Что происходит, когда наружные электрические розетки намокают?

Если внешняя электрическая розетка намокнет, могут возникнуть серьезные проблемы.Сильный удар электрическим током может травмировать человека или даже привести к смерти. Это также относится к электрическим розеткам, которые подключены к проводке, по которой распределяется электричество. Когда розетка намокнет, в воду потечет электрический ток.

Когда это произойдет, любой, кто недостаточно наблюдателен, получит удар током. Наибольшему риску здесь подвергаются ничего не подозревающие дети и животные, которые случайно играют на улице. Наружные розетки важны для удобства, но чтобы исключить вероятность попадания воды внутрь, домовладельцам необходимо использовать укрытие для улицы.

Нужно ли накрывать наружные розетки?

Все наружные розетки должны быть закрыты независимо от того, используются они или нет, особенно те, которые могут быть открыты во время дождя. Его даже необходимо устанавливать в специальных коробках рядом с электрическими крышками. Например, все розетки, установленные во влажных местах, а также в местах, не защищенных от дождя, должны быть защищены крышкой, защищающей от атмосферных воздействий.

Самая распространенная опасность, связанная с наружными розетками, - это возможность получить шок от контакта с водой рядом с розеткой.Возгорание также может произойти, если ничего не подозревающий человек вставит вилку в розетку с повышенной влажностью, что может вызвать короткое замыкание, которое может вызвать пожар. Короткое замыкание также может вызвать перебои в подаче электроэнергии во всем доме и привести к повреждению ваших приборов.

Что делать, если наружная розетка намокнет?

1. Выключите розетку GFCI. Розетки
GFCI предназначены для автоматического отключения при отключении электричества. Обычно это происходит, когда вода или какая-либо жидкость нарушает ток электричества.Если по какой-то причине розетка GFCI не отключилась автоматически, вы можете сделать это вручную, нажав одновременно кнопку сброса и кнопку тестирования.

2. Выключение блока выключателя
В случае наводнения или любых других событий, когда затронуто большое количество розеток, отключение блока выключателя является наиболее надежным решением. Это даже рекомендуется, даже если выходы GFCI успешно прекратили работу автоматически. Если вы не знаете, какой автоматический выключатель следует перевернуть, обратитесь за помощью к электрику.

Как предотвратить попадание элементов в розетку?

Выбор типа наружных розеток - одна из важнейших составляющих обеспечения безопасности. Только торговые точки GFCI являются стандартом, который требует NEC. Также обязательно следите за установкой розетки GFCI. Используйте кронштейны, предназначенные для внешних розеток. И последнее, но не менее важное: установите защиту от атмосферных воздействий.

Крышка для защиты от атмосферных воздействий, обычно сделанная из пластика, представляет собой покрытие, предназначенное для защиты выпускного отверстия от влаги и воды.Существуют разные виды погодоустойчивых материалов для разных целей и мест. Используйте подходящую крышку для правильного дизайна и конфигурации розетки. Стоит отметить, что использование крышки неправильной конструкции и конфигурации, скорее всего, приведет к утечке воды внутрь выпускного отверстия, даже если оно закрыто.

Различные типы крышек розеток и когда их использовать

Национальный электротехнический кодекс или NEC предписывает использовать пузырчатые крышки для всех типов наружных розеток во влажных помещениях. Согласно NEC, плоская электрическая крышка больше не подходит для защиты розеток, поэтому ее нельзя рекомендовать.Для «используемых» розеток, которые расположены в местах, незащищенных от дождя, или в подземных местах, непосредственно контактирующих с Землей, следует использовать крышки, предназначенные для влажных мест. Этот тип крышки позволяет закрыть выходное отверстие даже во время использования.

Другой - для розеток, находящихся во влажных местах. Влажные места определяются NEC как места, защищенные крышами, навесами и шатрами. Крышки, которые используются во влажных помещениях, защищают розетку и закрывают ее, когда она не используется.Эти методы требуются NEC и рекомендуются многими электриками. Использование крышки, предназначенной для другого места, снижает эффективность крышки. При использовании неправильной крышки ожидается утечка воды и других частиц. Нужно ли накрывать наружные розетки?

Стоит ли устанавливать крышку на наружные розетки своими руками?

Наружные крышки розеток обычно изготавливаются из силикона и сверхпрочного пластика. Эти предметы могут быть разных цветов и конфигурации.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
