Регулируемые полы из фанеры

Применяя новые технологии и традиционные материалы – создается абсолютно новый продукт. Который позволяет быстро и качественно получить новое напольное покрытие, практически за считанные часы.

Технология регулируемых полов появилась на рынке относительно недавно, но уже успела завоевать популярность среди строителей, и хорошие отзывы со стороны пользователей. Почему? Ответ прост – у нее масса преимуществ. Среди них можно выделить следующие:

высокая скорость обустройства пола. Один человек может сконструировать до 20 м.кв. в день;
достижение нужной высоты пола без дополнительных затрат на материалы;
возможность создания многоуровневой конструкции;
почти идеальная точность выравнивания. Допустимое отклонение 1 мм. на 1 п.м. пола;
уменьшение нагрузки на несущую конструкцию. При этом, допустимая нагрузка на лаги – до трех тонн. Это значительно превышает возможную нагрузку не только в жилых, но и в производственных помещениях;
устранение необходимости осуществлять «мокрую» стяжку;
хорошие вентиляционные и звукоизоляционные характеристики пола;
возможность обустроить теплый пол под фанеру;
экологично чистые, проверенные временем материалы;
возможность спрятать разводку электрических сетей, спрятать трубы и при этом обеспечить свободный доступ к ним в случае необходимости.

Справедливости ради, отметим и недостатки:

возможность появления скрипа. В том случае, если в места крепления попал строительный мусор. Его, еще на стадии монтажа нужно удалить с помощью пылесоса. При этом следует учесть, что дерево – материал «живой», оно со временем деформируется. Так что, будьте готовы;
возможность «звучания» пола. Если пол поднят слишком высоко – пустота под ним будет сопровождать вас гулким эхо при каждом шаге. Этот недостаток легко устранить применив теплоизоляционные материалы.

Однако, как видно, преимуществ у регулируемого пола гораздо больше и получить их достаточно просто. Технология настолько доступна, что соорудить регулируемый пол можно своими руками и без профессиональной подготовки. А данная инструкция, надеемся, вам в этом поможет.

Прежде чем приступить к работе, нужно определиться с конструкцией пола, а также подготовить инструмент и материалы. Но, обо всем по порядку:

Конструкция

полы, регулируемые по плитам. Обеспечивают высоту подъема до 5 см;
полы, регулируемые по лагам. Обеспечивают высоту подъема свыше 5 см.

На практике применяется и те и другие. Но большую популярность получили первые. Тем не менее, несмотря на разную допустимую высоту подъема, технология их возведения отличается не существенно.

Инструмент

Минимум инструмента, который вам понадобится для работы по строительству регулируемого пола состоит из:

перфоратора;
шуруповерта или отвертки;
пилы дисковой;
лобзика;
стамески;
строительного уровня;
рулетки;
расходного материала, типа буров, дисков, пилок для лобзика, сверл.

Материал

Количество материала зависит от размера пола. Но, для понимания, приведем расчет количества материалов для 5 м.кв.

Для полов, регулируемых по плитам, Вам потребуются:

фанера – 5 или 10 м.кв. Зависит от требуемого количества слоев настила;

саморез 3,5х35 – 150 шт. Для крепления слоев фанеры между собой;
резьбовые втулки – не менее 20 штук. Будут играть роль деревянных лаг;
дюбель-шуруп 6х60– 35 шт. Для крепления лаг к бетонному основанию.

Для обустройства полов на лагах вам потребуются: брус, сечением 45х45 – 14 м.п.;

фанера или осб на пол – 5 м.кв. или 10 м.кв. – если планируется двойной настил. Рассчитывая фанеру, нужно добавить 5 % на отходы. Затем, округлить количество материла до целых листов;
дюбель-шуруп 6х60– 35 шт;
износостойкий полимерный болт 100 или 150 мм – 20 шт. Для регулирования высоты поверхности;
саморез 3,5х45 – 150 шт. Для настила первого слоя фанеры на лаги;
саморез 3,5х35 – 150 шт. Для настила второго слоя фанеры на лаги;

Особенности выбора бруса

В качестве лаг может быть использован брус высушенный, изготовленный из сосновой древесины.

Особенности выбора материала

Важный момент – правильно выбрать материал. Профессионалы рекомендуют отдать предпочтение фанере. Этот вариант, может обеспечить одновременное утепление пола фанерой. Для формирования одного слоя – толщина листа должна быть не менее 18 мм. Если будет два слоя – допустимо использовать листы, толщиной не менее 12 мм.

В работе допустимо использовать фанеру сортом 3/4. Но требования в влагостойкости должны быть соблюдены. Допустимая влажность не более 12%. Что достигается применением фанеры марки ФСФ или ФК.

Технология монтажа

Рассмотрим два варианта

1 вариант — Полы, регулируемые по плитам

Такой пол обустраивают в том случае, если поверхность характеризуется незначительными отклонениями от уровня.

А потолок помещения низкий. Т.е. есть необходимость экономить каждый сантиметр высоты.

Процесс монтажа в этом случае прост и состоит из следующих этапов:

1. Листы фанеры разрезать на необходимые куски. Разложить их по полу и промаркировать. Для того, чтобы точно знать где какой лист будет расположен в дальнейшем.

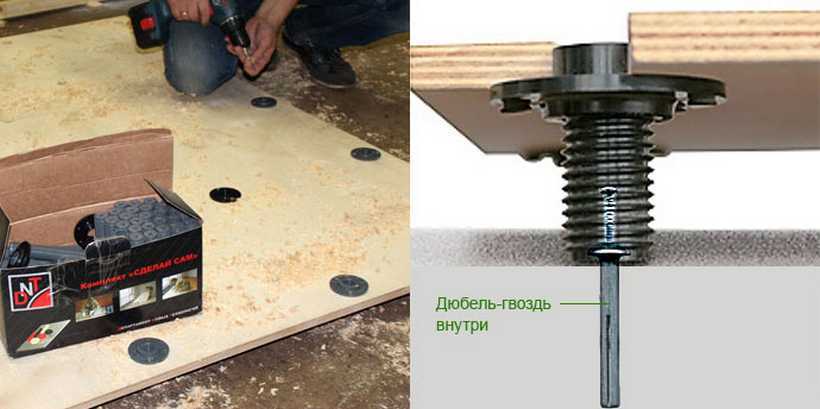

2. В листах фанеры просверливаются отверстия нужного диаметра. В них вставляются втулки.

3. Листы первого уровня укладываются по поверхности пола

4. Крепятся листы полу с помощью дюбелей.

5. С помощью ключа регулируется высота пола, посредством подкручивания втулок с резьбой.

6. Обязательно использование строительного уровня.

7. Все выступающие части (резьбовых втулок) нужно срезать.

8. Если предусмотрен второй слой фанеры, его укладывают на первый, и фиксируют с помощью саморезов.

При укладке второго слоя, важно соблюдать последовательность наложения листов. И обеспечить отсутствие строительного мусора между ними. Для этого поверхность нужно пропылесосить.

Швы предыдущего слоя не должны совпадать со швами последующего. Образно говоря, они должны располагаться как кирпичики, перекрывая друг друга.

9. Настилается напольное покрытие.

2 вариант — Полы, регулируемые по лагам

1. Просверлить отверстия в брусе лаги. Расстояние между ними должно находиться в пределах 300-450 мм. Чем выше нагрузка планируется на пол, тем чаще должны быть просверлены лаги.

2. Обустройство лаг начинается с концов, которые крепятся к полу. Затем крепится середина бруса. Важно сразу не затягивать болты до конца, чтобы иметь возможность их регулировать.

Обратите внимание регулирующее устройство можно сделать самостоятельно. Для этого вам понадобятся:

пластина из металла;
шпилька;
забивной анкер;
по две гайки и шайбы;

3. Лаги выставляются по уровню.

4. Высота пола регулируется посредством подкручивания болтов.

5. Выступающие головки болтов убираются с помощью стаместки.

6. На лаги крепятся листы фанеры. Способ крепления аналогичен описанному в первом варианте обустройства регулируемого пола.

Заключение

Такой подход к обустройству полов становится все более популярным. Это обусловлено легкостью монтажа, относительной дешевизной материалов, возможностью сделать все быстро и без привлечения дорогостоящих профессионалов.

← Изготовление фанеры, производство фанеры Фанера на пол – полезные советы →

Выполняем регулируемый пол из фанеры на лагах в доме или квартире своими руками? Пошаговая инструкция +Видео

В последнее время владельцы загородных домов, особенного каркасного типа, устанавливают в своих жилищах регулируемые полы на лагах. Суть системы заключается в том, что напольное покрытие можно регулировать с помощью специальных механических приспособлений.

[contents]

Комплект регулируемого пола можно заказать в строительном магазине, но тогда вам придется воспользоваться услугами специалистов по замеру, а это значит большие затраты.

Преимущества регулируемых полов

Небольшой вес, позволяющий устанавливать их в домах любого типа, тяжелых и легких, выдерживаемый вес составляет 2,5 тонн на квадратный метр. Конструкция поднимает пол на высоту 5-20 см, в зависимости от используемых болтов и размеров лаг.
Если основа пола неровная или некачественна – устройство регулируемого пола быстро и качественно решает эту проблему. Закреплять конструкцию можно на любой поверхности – бетонной или деревянной.
Есть возможность размещения коммуникаций, чего никак не достичь если залить пол бетоном.
На регулируемый пол можно укладывать любое покрытие.
Быстрая установка, примерно 1-2 дня.
Чистота при выполнении работ, нет пыли от бетона или песка.
Низкая себестоимость даже в сравнении с обычной стяжкой из цемента.

Разделяют две разновидности регулируемого пола: на лагах и плитах.

Лаги – это деревянные параллельные бруски размером 50х50 см. Такой способ обеспечивает плотное сцепление пола с конструкцией и подходит для старых домов с высокими потолками, а также в тех случаях, где требуется дополнительная проводка коммуникаций.

Второй тип представляет собой деревянные плиты закрепленные с помощью полимерных болтов, которые регулируют высоту посадки пола. Высота, с которой можно поднять такой пол не более 5 см.

Технология установки регулируемого пола

Технология достаточно проста и ее легко выполнить своими руками.

Для начала нужно приобрести материалы и подготовить необходимые для работы инструменты:

дюбель-гвозди или саморезы;
молоток;
лазерный уровень;
полимерные болты;
дрель;
лаги.

Продумайте схему укладки коммуникаций.
Если вы выбрали конструкцию регулируемого пола на лагах, в соответствии с проектом рассверливаем отверстия в брусках на расстоянии в 50 см друг от друга и вручную ввинчиваем болты. Сверло может быть с расширенным наконечником, а отверстия нужно сделать немного меньшим диаметром, чем болты.
Используйте специальную насадку для дрели, чтобы окончательно установить все болты в лагах.
Оставляем расстояние в 1 см от стены, для вентиляции и устанавливаем нашу конструкцию на полу. Если вы планируете финишное покрытие пола в виде плитки, то расстояние между лагами нужно сократить. Обычно оно составляет 30 см.
С помощью саморезов или дюбель-гвоздей конструкция закрепляется на перекрытии. Глубина сверления в бетоне должна быть не менее 4 см. Забиваем гвозди как следует, чтобы надежно закрепить конструкцию к полу и избежать скрипов и шатаний пола при эксплуатации.
Выравниваем пол, воспользовавшись лазерным устройством. С помощью ключа регулируем высоту болтов, выступающие болты после работы срезаем ножом или другим подходящим инструментом.
Окончательный этап: устанавливаем напольное покрытие на конструкцию лагов. Как правило, на регулируемые полы в качестве покрытия используют фанеру или ДСП, она хорошо подходит для дальнейшего покрытия пола линолеумом, краской, ламинатом и прочими материалами.

Конструкция регулируемого пола на уголках

Регулируемый пол на шпильках практически идентичен технологии описанной выше, но имеет ряд особенностей. В качестве механизма регулировки для такого пола выступают, анкер, по две гайки и шайбы, и соттветственно шпилька М6. Отверстие в брусе будет равно диаметру шпильки. После того, как вы просверлили аналогичные отверстия в полу, забиваем анкера и вставляем шпильки, сверху на шпильки накручиваем гайки, а между ними оставляем контрольные шайбы.

Для полов без жесткого основания, где нельзя будет закрепить анкер, можно смонтировать регулируемый пол на уголках. Лаги крепятся к металлическим уголкам, которые выступают в таком варианте регулирующим элементом.

Технология установки пола на уголках следующая:

Рассчитываем уровень высоты конструкции.
Делаем разметку пола. Лаги в доме, квартустанавливаем на расстоянии 30 см друг от друга.
По линии установки брусков закрепляем уголки заданного размера на расстоянии 50 см.
Чтобы не пришлось спиливать лишние части уголков после выравнивания пола, выберите уголок по высоте меньше уровня первичного покрытия.

Существуют случаи, когда в некоторых помещениях нельзя устанавливать регулируемые полы:

В домах и квартирах с низким потолком;
В помещениях с повышенной влажностью;
Комнаты, где дверной проем слишком низко находится к основанию пола.

Регулируемые полы своими руками – пошаговая инструкция!

Вы планируете самостоятельно сделать ремонт в своем доме, квартире, коттедже, складе или офисном помещении? Тогда вам пригодятся наши советы, рекомендации и пошаговые инструкции по сборке регулируемого пола.

Содержание

Плюсы регулируемых полов
Минусы и недостатки «регулируемого пола»
Технология монтажа регулируемых полов DNT
Особенности регулируемых полов
Использование регулируемых полов
Виды регулируемых полов
Технология монтажа регулируемого пола на лагах
Видео – Регулируемые лаги на самодельных стойках
Инструменты
Подготовительный этап работ
Видео – Регулируемые лаги подготовительный процесс
Этап установки
Выравнивание
Завершающий этап работ
Алгоритм создания пола на плитах
Материалы и инструменты
Видео – Какая фанера лучше
Подготовительный этап работ
Установка листов
Регулировка
Завершающий этап
Секреты успешной установки регулируемого пола
Видео – Регулируемые полы

Плюсы регулируемых полов

Существует несколько разновидностей «регулируемого пола» в зависимости от предназначения помещения, качества основания и проектной высоты пола. Для решения задач подъёма уровня пола на необходимую высоту и размещения под ним различных коммуникаций используется конструкция пола на регулируемых лагах DNT, которая обеспечивает не только требуемую ровность пола для укладки любых видов покрытий, в том числе деревянных напольных покрытий требующих минимальных перепадов основания, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но и позволяет изготовить каркас пола, если в качестве межэтажного перекрытия используются деревянные балки.

Регулируемые полы DNT

Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения лаг, а так же позволяет закрепляться как к бетонному так деревянному или любому другому основанию.

Для решения задач выравнивания основания пола без потери высоты применяется конструкция регулируемого пола по регулируемым плитам DNT. Ее применение позволяет подготовить основание под паркет, ламинат или паркетную доску с уровнем перепада не более 2 мм на 2 погонных метра. При этом, пол поднимется на высоту от 2 до 5 см, что не превышает толщину обычной стяжки.

Все эти конструкции регулируемых полов DNT позволяют в кратчайший срок ( отсутствуют мокрые и пыльные процессы связанные с бетоном) смонтировать ровный и надежный пол, обладающий повышенной звуко и тепло изоляцией помещения, затраты на который не дороже традиционных видов выравнивания (бетонная стяжка, полу сухая стяжка или полы «Кнауфф»), а при высоте подъёма пола более 5 см., позволяет значительно сэкономить на подготовке основания под отделочное покрытие.

Недостатки регулируемого пола могут проявится в случае несоблюдения требований к правильному монтажу пола, что так же относится и к другим способам выравнивания основания пола.

При правильном монтаже и соблюдении всех требований по качеству материла «регулируемый пол DNT» является надежным и долговечным основанием под любое отделочное покрытие по которому можно не только ходить, но и ездить на автомобиле.

В случае, если не соблюдать технологию сборки регулируемого пола DNT, доверив ее «горе специалистам» или применить обычный пластиковый дюбель гвоздь для крепления полимерных регулируемых болтов к бетонному основанию, регулируемый пол будет выглядеть вот так:

Технология монтажа регулируемых полов DNT

Особенности регулируемых полов

Плюсы регулируемых полов

Вы можете самостоятельно установить регулируемый пол без помощи профессионалов. Для этого достаточно приобрести необходимые материалы и запастись простыми инструментами.
Установка пола занимает совсем немного времени: 1-2 дня. Для сравнения – бетонная стяжка пола должна просушиваться несколько недель.
Регулируемый пол позволяет спрятать коммуникации в технологическое пространство, а значит, вы сможете сэкономить место и убрать все визуальные изъяны под основание пола.
С помощью регулируемого пола можно существенно повысить звукоизоляцию помещения, поэтому такой вид полов часто используется в концертных залах, студиях и жилых домах.
Регулируемый пол обладает достаточно небольшим весом. Поэтому вы можете установить его в помещениях со слабыми перекрытиями – в частных домах или на лоджиях.
При монтаже регулируемого пола практически не проводятся грязные работы. Соответственно, данный вариант покрытия идеально подойдет для помещений, в которых важно соблюдать чистоту.
Регулируемый пол выдерживает нагрузку до 2,5 тонн на квадратный метр. Это значит, что данное покрытие можно использовать практически для любого типа помещений (для жилых домов, офисов, магазинов, складов).

Преимущества и недостатки технологии монтажа регулируемых полов

Использование регулируемых полов

Регулируемые полы подходят для помещений любого типа

Несмотря на все преимущества регулируемых полов, многие собственники все же задумываются о целесообразности установки этого вида покрытий. Итак, в каких случаях лучше всего использовать именно регулируемый пол?

Если поверхность пола трудно или практически невозможно выровнять (есть сильные перепады или неровности).
Если для выравнивания пола по техническим характеристикам невозможно использовать тяжелые материалы.
Если необходимо сделать пол с разными уровнями высоты.
Если существует необходимость сокрытия коммуникаций под полом.
Если вы хотите создать дополнительную изоляцию от шума или холода.

Технические характеристики

Виды регулируемых полов

Прежде чем мы перейдем к подробному описанию процесса монтажа регулируемого пола, давайте разберемся в его ключевых особенностях. На сегодняшний день на рынке представлены две разновидности регулируемых полов – это полы на лагах и регулируемые полы на плитах. Основное различие между этими типами полов – это минимальная высота подъема.

При устройстве пола на лагах подъем составляет 5-20 сантиметров и более. Для регулируемого пола на плитах минимальная высота подъема может быть от 3 сантиметров.

Процесс монтажа регулируемых полов на лагах или на плитах практически идентичен, но мы все равно подробно опишем установку каждого вида, чтобы вы смогли самостоятельно произвести ее в домашних условиях.

Технология монтажа регулируемого пола на лагах

Схема монтажа регулируемого полаСхема устройства пола

Лаги – это строганный брус. Его размеры, как правило, не превышают 50х50 сантиметров. Итак, перед тем, как мы приступим к монтажу пола на лагах, определимся с материалами и инструментами, которые нам потребуются.

Регулируемый пол с утеплителем

Видео – Регулируемые лаги на самодельных стойках

Инструменты

Для самостоятельной установки пола вам потребуются: лаги, износостойкие болты, дрель, лазерный или водный уровень, молоток, дюбель-гвозди.

Комплектующие для сборки регулируемого полаПластиковые болты-стойки для устройства регулируемого полаПодобные сверла вам понадобятся для сверления отверстий в лагах

А сейчас мы рассмотрим поэтапные действия, которые помогут вам быстро и качественно установить регулируемый пол на лагах.

Комплектация расходных материалов на 4 квадратных метра пола

Подготовительный этап работ

Очищаем поверхность пола. При необходимости укладываем коммуникации, которые в дальнейшем будут скрыты под регулируемым полом.
Вручную ввинчиваем полимерные болты в деревянные лаги. Если на лагах есть резьбовые отверстия, вкручиваем болты в них. Если отверстий нет, самостоятельно проделываем их. На лагу длинной 2 метра необходимо сделать около 5 отверстий. Просверлить отверстия можно при помощи сверла с расширенным наконечником. Отверстия должны быть чуть меньше диаметра болта. Это необходимо для жесткости регулировки.
После ручного вкручивания затягиваем болты при помощи дрели со специальной насадкой. Схема монтажа пола на лагах

Видео – Регулируемые лаги подготовительный процесс

Этап установки

Ровно выкладываем деревянные лаги на основание пола. Расстояние между лагами зависит от выбора покрытия пола. Если вы планируете застилать пол линолеумом или выкладывать плитку, расстояние между лагами должно быть небольшим. Специалисты рекомендуют делать шаг между лагами не более 30 сантиметров. Желательно оставить расстояние от лага до стены не менее 1 сантиметра. Это позволит создать необходимую вентиляцию.
После выкладки лаг мы переходим к жесткому креплению болтов к основанию. Для этого берем жесткое сверло и через болт просверливаем отверстие в бетоне. Глубина отверстия должна быть около 40 миллиметров. Далее мы вставляем в подготовленное отверстие дюбель-гвоздь.
Забиваем дюбель-гвоздь молотком, закрепляя полимерный болт к основанию пола. Постарайтесь максимально крепко забить гвозди, чтобы вся конструкция пола в дальнейшем не была подвижной. Также хорошее крепление позволит избежать скрипов и шумов при эксплуатации пола.

Процесс установки лагПроцесс установки лагВысота пола регулируется, Выступающие головки болтов убираются

Выравнивание

После того как деревянные лаги установлены по всему периметру помещения и плотно закреплены болтами, переходим к выравниванию. Для этого нам потребуется водный (или лазерный) уровень и специальный инструмент (ключ) для регулировки высоты.

Внимательно замеряем данные уровня. Перепад высоты может быть не больше 1-2 миллиметров.
С помощью специального ключа приподнимаем или опускаем болты, ориентируясь на уровень. Стараемся добиться идеального выравнивания, поскольку от этого зависит качество монтажа финального покрытия пола.

Завершающий этап работ

Крепление фанеры на лагиПроцесс укладки фанеры на регулируемые лаги

После выравнивания лагов основательно закрепляем гвозди к полу, используя молоток.
Срезаем ненужные остатки болтов-стоек при помощи ножа или любого другого режущего приспособления.
При необходимости укладываем между лагами материалы для звукоизоляции или теплоизоляции помещения.
На верхнее основание лагов помещаем настил. Выбор материалы для настила зависит от того, какое покрытие вы планируете использовать. Чаще всего в качестве настила используют фанеру. Она подходит для дальнейшего монтажа ламинита или линолеума. Также в качестве настила используется ГВЛ или ЦСП. Так выглядит регулируемый пол снизуТехнологическое вентиляционное отверстиеГотовый к настилу финишного материала регулируемый пол
После монтажа настила укладываем на регулируемый пол плитку, линолеум, ламинит, паркет или любое другое покрытие.

Ошибки при монтаже регулируемого пола

Алгоритм создания пола на плитах

Второй вид обустройства пола выполняется на плитах. Его выбирают в том случае, если высота подъема пола не должна превышать 3 сантиметров. В такое пространство между основанием пола и покрытием сложно спрятать коммуникации, но здесь вполне можно разместить кабели от телефона или интернета.

Процесс монтажа такого вида пола отчасти напоминает монтаж регулируемого пола на лагах.

Алгоритм создания пола на плитах

Материалы и инструменты

Перед монтажом регулируемого пола на плитах вам необходимо подготовить следующие инструменты и материалы: листы фанеры или другого материала, втулки, болты-стойки, дрель, саморезы, молоток, водяной или лазерный уровень.

Вид фанеры	Описание
Фанера ФК	влагостойкий вид, для склеивания листов шпона применяется карбамидная смола. Такая фанера предназначена для использования внутри помещений
Фанера ФКМ	имеет повышенную водостойкость, изготавливается на основе меламиновых смол. Этот вид фанеры уникален, так как для его изготовления используются экологические чистые меламиновые смолы. За счет своих экологических характеристик фанера используется в мебельном производстве и для внутренних отделочных работ
Фанера ФСФ	листы шпона склеивают между собой за счет фенольной смолы. Данный тип фанеры также обладает повышенной водостойкостью. Он не рекомендуется для внутренней отделки помещений, так фенольные смолы вредны для здоровья. Обычно используется для выполнения наружных отделочных работ
Ламинированная фанера	содержит в своей основе фанеру ФСФ, которая покрывается с обеих сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Данный вид может быть использован многократно
Бакелизированная фанера	для склеивания листов шпона используется бакелитовая смола. Данный вид фанеры применяется в агрессивном климате, морской воде, агрессивных средах, иногда для выполнения монолитных работ
Морская фанера	аналог бакелизированной, но менее прочная. Изготавливается из зарубежных пород древесины
Фанера Гибкая	зарубежный вариант. Отличительной особенностью является возможность хорошо изгибаться в поперечном и продольном направлениях

Видео – Какая фанера лучше

Подготовительный этап работ

Так же как и при монтаже регулируемого пола на лагах, монтаж пола на плитах требует определенной подготовки рабочей поверхности пола. Обязательно уберите лишний мусор и правильно распределите коммуникации, которые вы планируете спрятать под полом. Помните, что максимальная высота подъема составит около 3 сантиметров.
Аккуратно разложите листы по периметру комнаты. Расстояние между листами должно составлять 2-3 сантиметра с каждой стороны листа.
Отметьте точки для высверливания отверстий. При размерах листа 1,5 на 1,5 метра будет достаточно 9 отверстий. Одно отверстие должно располагаться в середине (по центру листа), четыре отверстия могут быть по углам листа и еще четыре должны быть расположены в центральной части каждой стороны листа. Такое расположение отверстий обеспечит надежное крепление листа.

Инструкция по монтажу регулируемого пола на плитах

Установка листов

Крепление фанеры

После того, как мы наметили отверстия, приступаем к сверлению. Берем дрель со специальной насадкой с расширенным наконечником.
В просверленные отверстия мы вставляем болты-стойки. На нижнюю сторону болтов закрепляем втулки с помощью небольших саморезов.
Когда в каждое отверстие на листе вставлены и закреплены болты, мы переворачиваем лист и ставим его на основание пола.
Через болты-стойки мы просверливаем отверстия в бетонном основании и вставляем в эти отверстия дюбель-гвозди.
Забиваем гвозди ровно наполовину. Процесс монтажа

Регулировка

После подготовки и установки листов переходим к их выравниванию и регулировке. Для регулировки мы используем специальный ключ, а также водяной или лазерный уровень.
После тщательной регулировки высоты листов мы аккуратно срезаем лишние сантиметры болтов-стоек.
При помощи молотка забиваем дюбель-гвозди до самого основания пола. Инструкция по монтажу регулируемого пола на плитахРегулируемые полы своими рукамиПервый и второй слои фанерного настилаПервый и второй слои фанерного настила

Завершающий этап

При необходимости размещаем поверх листов теплоизоляцию или шумоизоляцию пола.
После монтажа листов также выкладываем ламинит, плитку, паркет, линолеум или любое другое выбранное покрытие пола.

Секреты успешной установки регулируемого пола

Регулируемая фанера и лаги

После завершения монтажных работ обязательно тщательно очистите поверхность пола перед установкой настила. Лишний мусор, опилки, кусочки пластика могут создать скрип и шум после укладки верхнего слоя пола.

Тщательно забивайте и закручивайте все крепления пола. От этого зависит надежность всей конструкции.

Если вы делаете высокий пол, желательно поместить между лагами звукоизоляционный материал. Это позволит избежать ненужных шумов при эксплуатации пола.
Не экономьте на качестве материалов. Выгоднее сразу выбрать более дорогие материалы для монтажа пола, вместо того, чтобы уже через короткое время полностью переделывать всю работу.

Если после установки пол вам необходимо перенести коммуникации, достаточно просто снять несколько полос регулируемого пола в нужном месте. После выполнения необходимых работ вы сможете легко поставить пол на прежнее место.

Мы надеемся, что наши советы, а также пошаговые инструкции помогут вам самостоятельно, быстро и без каких-либо затруднений установить регулируемый пол в вашем доме, коттедже или офисе.

Видео – Регулируемые полы

Саморегулирующиеся полы.

Варианты конструкций регулируемых полов. Монтаж полов с выравнивающей фанерой

Регулируемый пол является новой технологией, которая даст вам возможность сократить свое время на обустройство покрытия полов.

Также как и в любой другой технологии, в ней присутствуют свои плюсы и минусы.

Но именно в этом состоит некий профессионализм специалистов (строителей), дабы уметь среди большого числа вариаций самого устройства полов выбирать именно тот, который будет поистине идеальным и оптимальным.

Как работает регулируемый пол?

Механизм

Завершенное половое покрытия устанавливают под деревянными лагами (если конечно вы применяете половые доски), или же по сплошному основанию из ОСП (если в вас случай с применением мягких покрытий или же ламината) или листочков так называемой клееной фанеры.

Важно! В период самого строительства абсолютно любых полов – так называемая несущая поверхность обязана располагаться в горизонтальном положении, это обязательно.

В основном добиться данного результата с помощью неподвижных лаг невероятно сложно, зачастую приходится применять разного рода подкладки и клинья для выравнивания пространственного положения.

Данные клинья имеют возможность скрипеть или прогибаться в случае неправильной и неаккуратной фиксации или же просто впоследствии других причин выпадать. Эти проблемы вы не сможете устранить без демонтажа области покрытия, а сам демонтаж связан с огромными потерями денег и времени.

Эти регулируемые полы превосходно справляются с задачей выравнивания поверхности практически на любых неровностях основания. Помимо этого, сам механизм выравнивания даст вам возможность регулировать зазор между несущим основанием и полом, а это уже даст возможность разместить в таких участках разного рода сети инженерного характера.

Регулируемые полы в основном состоят из металлических шпилек, фанерных листов, пластиковых болтов-стоек или же половых лаг. Проводится достаточно большое количество модификаций систем регулирования, но такой принципиальной разницы между ними просто не обнаруживается.

С помощью вращения резьбовых само соединение проходит очень плавно (поднимание или опускание элементов конструкции), данным способом вы можете максимально точно установить само основание полов в необходимом положении.

В мире существуют несколько видов полов (регулируемых), давайте же посмотрим их поближе.

Виды регулируемых полов

Регулируемый пол с пластиковым механизмом регуляции

Особенности (характеристика ): Большинство могут реализоваться в сборе с отдельными комплектами или лагами. Полы с завода устанавливают намного быстрее, потому как они обладают нарезной резьбой в лагах, и поэтому нет необходимости сверлить с отметкой отверстия.

Габариты самих лаг следующие: тридцать на пятьдесят миллиметров, а дистанция между болтами ровно сорок сантиметров. Лаги советуем устанавливать с шагом тридцать / сорок сантиметров, точные значение необходимо выбирать с учетом максимальной предполагаемой нагрузки на сам пол.

Регулируемый пол с металлическим устройством регуляции

Особенности (характеристика ): За место соединений из пластика используют металлические шпильки с шайбами и гайками. Могут выдержать большие нагрузки, однако работать с ними достаточно сложно.

Регулируемый пол на металлических уголках

Особенности (характеристика ): Плюс в этих уголках – это устойчивость самих лаг, вы можете создать очень сложные конструкции полов при учете особенностей планировки своих комнат. Единственный минус это достаточно сильно увеличивается время монтажа.
Регулироваться могут не только лаги, но и плиты.

Второй вариант используют лишь для настила ламината и мягких половых покрытий. Второй вариант вы сможете применить практически для всех видов завершенного покрытия пола.

Своими руками

Также вы имеете возможность самому сделать регулируемые полы, данный вариант обладает своими плюсами. Основные из них это достаточно большая экономия денежных средств (ниже себестоимость), а также возможность самому подбирать параметры в особой зависимости от конкретных особенностей применения.

Также если у вас появится желание, вы можете выполнить утепление пола при помощи регулируемых полов, что считается достаточно важным в условиях очень высоких цен на сами энергоносители.

Технология монтажа

Регулируемые лаги на пластиковых болтах

Для основания несущего характера, цементно-песчаная или же бетонная стяжка, применяется особый комплект регулируемых лаг, изготовленных прямо с завода. Сразу можем вам сказать, что данный вариант считается самым дорогим для регулируемых полов.

Первым шагом будут замеры помещения. Это необходимо для того чтобы определить какое количество лаг на данное помещение необходимо. Если вы собрались делать полы в бане, то знайте, что они не обладают огромной нагрузкой, расстояние между лагами обязано быть до сорока пяти сантиметров.

Следующим шагом будет отбивка на стяжке дистанция между лагами. Для данного момента применяется веревка с синькой, при помощи которой работа по отбивке будет выполнена очень качество и главное быстро.

После этого третьим шагом будет отрезание лаг по необходимой длине. В основном длина лаг с завода составляет около четырех ста сантиметров. Очень внимательно следует продумать, как необходимо разметить лаги, чтобы максимально минимизировать количество отходов.

Расстояние от линии отрезания до самого близлежащего болта регулировочного характера обязано быть не меньше ста миллиметров. Если же торец будет намного ближе вышеуказанной отметки, то проявляются риски образования различных трещин под нагрузкой.

После этого идет четвертый шаг, а именно разложение лаг около намеченных линий. Для установки вам необходимы будут:

Особый ключ для ввинчивания болтов;
Отвертка;
Молоток;
Стамеска;
Добойник для фиксирования дюбелей;
Дрель с перфоратором.

Потом нужно установить первую лагу в вертикальном положении – просто ввинтите отверстие с резьбой в простые пластиковые болты. После это нужно будет поставить концы болтов на линию и затем сверлить в основании отверстие под сам дюбель.

Глубина таких отверстий (под сам дюбель) обязан быть примерно два на три сантиметра, при этом следует превышать его длину. Связанно это с отверстием, так как в нем практически постоянно остается какое-то количество бетона, если же не сделать заранее запас по длине, то вам будет проблематично полностью забить дюбель.

Следующим шагом будет установка дюбелей, однако при этом не стоит добивать их до упора. Дюбель не должен противостоять вращению болтов. С помощью достаточно длинного уровня установите правильное и при этом аккуратное положение лаг. Если же ваша лага уже установлена, причем достаточно прочно, то просто крепко зафиксируйте дюбель. Стоит продолжать по очереди устанавливать лаги в местах с отметками, при этом контролируйте положение отметок уровнем.

Данный можно сказать алгоритм установки предлагают людям сами производители, при этом большинство строителей прислушиваются и применяют такую технологию, в основном такими строителями являются те, которые получают свою заработную плату каждый час, а не по выработке.

Те строители которые зарабатывают с выработки делают это несколько иначе. На ваш вопрос «Как?» мы расскажем. Строители берут простой гидроуровень и на противоположных стенах (двух) отбивают так называемый нулевой уровень лаг.

После этого вбивают в те участки дюбеля или же гвозди, все будет завесить от материала, из которого будет изготовлена стена, после чего натягивают веревки. Если же лаги нужно соединить, то следует брать три стены. Веревка будет натягиваться лишь в том случае, когда все лаги уже будут расставлены по своим областям фиксации.

После этого все идет очень быстро и легко. Абсолютно каждая лага устанавливается по той веревке, главное она не должна коснуться её, необходимо постоянно проверять, для того чтобы зазор между лагой и веревкой был максимально минимальным. Это все, данным способом вы сможете добить очень большой скорости установки регулируемого пола, а также сможете увеличить качество этого пола.

В целом существует некая прямая зависимость между количеством измеряемых плоскостей и точностью. Сейчас мы вам объясним. Достаточно высока вероятность того, что положение первой лаги отклонится от самого низкого уровня примерно на один миллиметр.

По настоящим меркам это достаточно нормально. Именно с данной целью произвели шаблон – если вам необходимо отрезать достаточно огромное количество одинаковых деталей, а при этом не снимаются размеры с каждой уже готовой детали по своей очереди. В таком случае веревка исполнит роль шаблона.

Седьмым шагом будет срубка, а именно широкой острой стамеской необходимо будет срубить выступающую область пластикового болта.

Монтаж лаг на металлических пластинах

Основным достоинством данных полов является увеличенная устойчивость крепления за счет повышения площади нижнего упора. Также присутствует и недостаток, а именно повышаются сроки, то есть невозможность продолжать и вообще делать работа самому.

Сами лаги должны фиксироваться к П-образным пластинкам с помощью само резов, при этом сам процесс регулировки по высоте расположения самих лаг обязан проводиться с помощью ряда отверстий по обеим сторонам пластинки, выполненными в вертикальном положении.

Монтаж лаг на железных шпильках

Регулируемые полы такового вида можно установить без помощи других, конкретно о данном варианте мы и расскажем. Габариты лаг выбирайте с учетом характеристик пола и наибольших нагрузок. Шпильки железные с цинковым покрытием, оптимальный калибр 6÷8 мм. Для производства системы пригодятся шпильки, гайки и шайбы.

Шаг 1 . Отбейте на несущем основании параллельные полосы на расстоянии 30÷50 сантиметров. Чем более отдаление, тем крепче лаги необходимо выбирать.

Шаг 2 . Производите расчет сообразно численности лаг, шайб, гаек и шпилек. Рекомендованное отдаление меж шпильками 30÷40 см. Подготовьте все используемые материалы, дополнительные составляющие и приборы для изготовления работ.

Шаг 3 . Разметьте отверстия в лагах под шпильки, все они обязаны располагаться на полосах симметрии. В намеченных местах сначала просверлите сквозное отверстие Ø6 мм под шпильку (если калибр шпильки другой, то и отверстие необходимо буравить соответствующее). С внешней стороны лаги высверлите перьевым сверлом отверстие под калибр шайбы. Бездна отверстия обязана на некоторое количество миллиметров превосходить необходимую сумму высоты гайки и толщины шайбы.

Имеется 2-ой метод разметки отверстий перед анкера, но он занимает больше времени, но, несмотря на все вышесказанное, исключает возможность погрешностей.

Все делается так: сначала необходимо наметить лишь 2 последних отверстия перед анкером, вкрутить их в шпильки, на 2-ух гайках закрепить лагу в подходящем расположении. Сейчас во время предстоящей разметки лага никуда никак не сместится.

В этом расположении позволительно сходу просверлить отверстия перед анкером на всю глубину. Работы исполнены – лага снимается, вкручиваются на пространство все шпильки.

Эту функцию будет необходимо делать с каждой лагой, продуктивность труда минимизируется раза в 2. Вы обязаны сами взять конечное заключение по методике разметки с учетом положения бетонного пола и эксперимента исполнения сходственного семейства дел.

Шаг 5 . На любую шпильку закрутите гайку и положите шайбу. Лучше сходу сделать свой выбор с помещением их месторасположения сообразно высоте. Шпильки в анкеры закручивайте крепко.

Шаг 6 . По очереди надевайте на шпильки лаги, ключом нужного объема методом поворота нижней гайки налево/направо выпрямляйте состояние лаги. Имейте в виду, что шаг резьбы железных гаек гораздо меньше, нежели пластмассовых.

Шаг 7. Лаги выставлены – разрешено начинать их фиксацию. Применяйте шайбу и гайку, вставляйте их в верхнее отверстие.

Важно! Закручивайте верхнюю гайку с большим усилием, в том числе и незначительное понижение может стать предпосылкой появления противных скрипов во время ходьбы по покрытию пола.

Шаг 8 . Выступающие концы шпилек отрежьте болгаркой. Будьте аккуратными с лагами, не повредите единство пиломатериалов диском пилы.

Монтаж регулируемых полов с выпрямляющей доской

Черновой настил подходит лишь под ламинатные, либо мягкие половые покрытия. Для установки необходимо приобрести набор частей промышленного производства.

Шаг 1 . Сделайте разметку на листе фанеры места установки втулок, высверлите отверстия данного поперечника. Втулки обязаны быть не более 30 см. Сверлите отверстия отвесно, если границы разместятся перед креном, то будет необходимо их переделывать, что будет существенно отбирать время и увеличит время монтажа регулируемого пола.

Шаг 2 . В отверстия с нижней стороны вставьте резьбовые втулки, небольшими саморезами зафиксируйте их, во время регулирования вышины пола они никак не обязаны проворачиваться. Изготовители предугадывают 4 места фиксации втулок, столько совсем необзятельно, достаточно её зафиксировать 2-мя саморезами.

Шаг 3 . На полу устройте разметку, потрудитесь, чтоб листы никак не пришлось «резать» на мелкие куски. Лучше его изобразить на бумаге, обдумать некоторое количество разновидностей и лишь позже получится выбрать из них лучший.

Шаг 4 . Вкрутите все пластмассовые болты, переверните лист фанеры в необходимое состояние. Вкручивайте болты на одинаковое количество поворотов. После установки главного листа фанеры обратите внимание, на каком уровне размещаются болты. В последующий лист фанеры постарайтесь вкручивать болты в этом же расположении.

Шаг 5 . При использовании специального ключа вкручивайте/выкручивайте болты по тех времен, покуда лист фанеры никак не окажется в горизонтальном положении на нужной вышине. Непрерывно уровнем проверяйте его состояние сообразно нескольким плоскостям.

Следует иметь в виду, что крепежные составляющие к бетонной основе никак не укрепляются, настил выходит «плавающим». Это следует воспринимать как интерес во время принятия заключения обустройства половых покрытий в любом определенном помещении.

Шаг 6 . После установки крайнего фанерного листа ещё раз испытайте состояние чернового пола. Не забываете, что характеристики регулирования никак не превосходят 2÷3 см. Если бетонное основание имеет очень большие выпуклости, то будет необходимо его еще раз выравнивать.

Профессиональный монтаж регулируемых полов в Москве и в Московской области!

Мы делаем регулируемый пол на анкерах и полимерных болтах!

Продажа комплектующих материалов для регулируемых полов в Москве и в регионы России.

Производим лаги камерной сушки для регулируемых полов любых размеров 45х45 , 40х50 , 50Х50, 50х70 до 3м/п.

Доставим на ваш объект с крепежными элементами (пластиковый болт, анкерная шпилька) или под Ваш крепеж. Возможен самовывоз с нашего склада.

Регулируемые полы видео.

Регулируемый пол на мераллически анкерах

Регулируемый пол на полимерных болтах

В конце 90-х годов в российском строительстве появилась технология регулируемых полов . Этот совершенно новый вид оснований составил конкуренцию бетонным стяжкам, до этого широко применяющихся в жилых помещениях, квартирах, любых зданиях.
Регулируемые полы обладают таким преимуществом перед бетонными, как простой и быстрый монтаж. Они используются под чистовой пол из паркета, ламината или паркетной доски в современных зданиях. В результате официальных испытаний удалось доказать долговечность таких полов. Срок их службы достигает 50 лет при условии правильного использования.
Данная технология выравнивания полов обладает существенными преимуществами перед другими способами подготовки:
отсутствие грязи и воды;
возможность регулирования пола в пределах 6 -15 см и выше;
эффективность и технологичность процесса укладки, относительная дешевизна;
высокая скорость монтажа – 100 м2 за 2 дня;
точность выравнивания;
относительная легкость конструкций по сравнению с бетонными, сухими стяжками, а, следовательно, меньшие нагрузки на перекрытия.
Выделяют два вида конструкций регулируемых полов, в зависимости от высоты его подъема. Если требуется устроить пол высотой от 4 до 7 см, то применятся конструкция пола, регулируемая фанера по плите. Чаще всего регулируемая фанера используется в новостройках. Если необходим пол более высокий или перепады значительные, то используется конструкция регулируемые полы по лагам . Она же применяется для полов по балкам перекрытия. Наиболее часто к регулированию по лагам прибегают для замены старых полов с их демонтажем.
Регулируемые полы помогают ликвидировать значительные перепады по высоте во время демонтажа старого пола, когда до требуемого уровня высоко. Например, во время отделочных работ удалили старое напольное покрытие, а высота между необходимым уровнем и полученным основанием не позволяет прибегнуть к другим технологиям выравнивания.
Конструкция регулируемого пола по лагам используется для:
устройства полов в новостройках;
восстановления плов в старых помещениях;
поднятия пола для снижения нагрузки на перекрытия;
монтажа многоуровневого пола;
скрытия под полом электротехники и инженерных сетей.
Регулируемая фанера ( ).
Устройство полов с помощью регулируемой фанеры.
Нежелание поднимать пол высоко или отсутствие такой возможности может привести владельца домов или квартир к использованию новой технологии устройства полов – регулируемой фанеры. Новостройки или квартиры с низкими потолками требуют особого подхода. В таких случаях неудобно применять лаги, а вместо них взять анкерные шпильки с резьбой, установить, закрепить их в основании плиты перекрытия. На шпильки надеваются листы фанеры с заранее просверленными отверстиями. Для полов применяется специальные влагостойкие листы фанеры толщиной 10 мм и размерами 1,5 на 1,5 м. В результате получаем фанеру на ножках, ведь листы стоят на анкерных шпильках. Эти ножки (шпильки) крепятся к бетонному полу. Для регулировки высоты листов на шпильки накручиваются гайки с шайбой, откручивая или закручивая которых приводит к опусканию или поднятию фанеры на нужную высоту до тех пор, пока не получиться ровная поверхность настила. В заключение поверх выровненного слоя фанеры укладывается второй лист и крепится саморезом. После чего можно приступать к монтажу напольного покрытия. Такое основание из фанеры не поднимается больше 7 см от уровня основания пола.
Стоимость устройства регулируемого пола складывается от объема помещения и дополнительных работ.
Проблема выравнивания основания всегда актуальна при укладке современных финишных покрытий. Эффективных способов несколько, один из них –черновой регулируемый пол. Эта конструкция состоит из деревянных лаг, закрепленных на опорах, поверх укладывается настил, например, фанера. Такая система позволяет выровнять поверхность с высокой точностью. Данный метод очень прост, поэтому сделать регулируемые полы своими руками по силам каждому.
Виды регулируемых полов
Конструктивно различают два вида по механизму выравнивания: на шпильках и регулируемая фанера. Первый вариант подразумевает применение балок, на которые устанавливается настил. В свою очередь лаги закрепляются на шпильки, которые позволяют осуществлять регулировку уровня пола. Второй способ предполагает крепление покрытия непосредственно на механизм регулирования без промежуточных элементов.

Рис.1.
Устройство пола по лагам применяется, когда необходимо выровнять и поднять его уровень на высоту от 5 до 20 см, например, это актуально для балкона и лоджии, когда перепад высот может достигать 15 см и более. В случае если необходимо только создать ровную поверхность целесообразно сделать выбор в пользу варианта без балок.
В качестве основных опор могут применяться пластиковые болты стойки, анкер для регулируемого пола, металлические шпильки, уголки и пр.

Рис.2.

Рис.3.

Рис.4.

Рис.5.

Рис.6.

Рис.7.

Рис.8.
Достоинства и недостатки
Регулируемые полы были изобретены как аналог цементно-песчаной стяжки. Они обладают практически всеми ее свойствами и имеют ряд преимуществ не свойственных ей.
Отсутствие раствора на водной основе исключает протечки, длительную просушку, дает возможность выполнять работы при низких температурах. Регулируемый пол в квартире применяется как альтернатива цементной стяжки.
После сборки сразу можно укладывать напольное покрытие.
Фальшпол всегда имеет подпольное пространство. В нем могут быть уложены коммуникации (водопровод, отопление, электропроводка и пр.), устроена теплоизоляция и звукоизоляция.
Конструкция обладает малым весом и может эксплуатироваться в помещениях с низкой несущей способностью перекрытия, например, лоджия, балкон и др.
Фанерный пол на лагах прекрасно подходят для укладки различных вариантов отопления. Совместно с ними могут применяться водяные и электрические системы всех видов.
Регулируемый пол долговечн и прочн, на него можно укладывать любое напольное покрытие.
Его стоимость невелика благодаря использованию недорогих материалов и комплектующих.
Монтаж фанеры на пол очень прост. Сделать настил можно своими руками из традиционных строительных материалов.
Черновой регулируемый пол плохо переносит повышенную влажность. Поэтому его не рекомендуется устраивать в ванных комнатах и санузлах. Это обстоятельство, наверное, единственный недостаток.
Где и когда можно применять
Учитывая особенности конструкции, достоинстваи недостатки можно сделать вывод, что этот вид полов целесообразно применять, когда:
Необходимо выровнять поверхность и значительно поднять его уровень, а основание не позволяет устраивать толстый слой стяжки. Высота подъема уровня может достигать 20 см.
Под фальшполом необходимо проложить коммуникации, например, трубы отопления.
Необходимо сделать теплоизоляцию или звукоизоляцию.
Дизайн помещения предусматривает зоны с различным уровнем полов.
Регулируемые полы на пластиковых болтах
Можно приобрести готовый комплект. Это полы по новой технологии так называемые dnt. В комплект входят пластиковые болты – опоры под лаги и крепеж. Используя данный набор собрать покрытие очень просто.

Рис.9.
Для монтажа в брусках делают отверстия с шагом 50 см и нарезают резьбу под регулируемые винтовые опоры. После чего болт вкручивают в брусок. Далее балки располагают параллельно друг другу с шагом 40 – 50 см и непосредственно через болт сверлят отверстие в основании и анкером закрепляют его.

Рис.10.
Вращая пластиковую опоры добиваются нужного положения балок. Выступающую часть болта срубают стамеской. Таким образом осуществляется установка лаг для пола.
Принцип монтажа регулируемой фанеры схож с предыдущим методом. В ней с шагом 50 см сверлят отверстия и соосно закрепляют фланец. Он имеет резьбу, поэтому пластиковый болт может спокойно перемещаться вверх и вниз, тем самым задавая требуемый уровень поднятия пола. К основанию опора крепится дюбель – гвоздем.

Рис.11.
ДНТ прекрасный способ. Однако при всех достоинствах все же имеется один недостаток – не во всех регионах его можно приобрести. Поэтому часто применяется анкер для регулируемого пола, который можно купить в любом строительном магазине.
Регулируемые полы на анкерах
В этом виде применяется регулируемая опора на основе клинового анкера. Брус для пола применяют сечением 50х50 мм. Крепеж для лаг состоит из анкера, двух гаек и двух шайб.
В основании пола сверлятся отверстия с шагом 50 см и закрепляются анкера. На них навинчиваются гайки и одеваются шайбы.

Рис.12.
В брусках делают отверстия с шагом 50 см. В каждом из них выполняют цековку диаметром 20-25 мм и глубиной 10 мм для установки верхней гайки и шайбы в потай, чтобы они не мешали настилу. Далее половые лаги одевают на анкера. Таким образом, гайка с шайбой оказывается с нижней стороны. Вращая гайку можно регулировать положения балок. Верхняя гайка необходима для надежной фиксации.
После установки и закрепления всех балок выступающие части шпилек срезают болгаркой или ножовкой по металлу.

Рис.13.
По аналогичной схеме устанавливают регулируемую фанеру. Разница в технологии монтажа заключается в том, что перед настилом все опорные гайки предварительно устанавливаются на один требуемый уровень.

Рис.14.
Варианты настила
Материалы для устройства регулируемого пола могут быть различные. Традиционно применяются листовые материалы такие как фанера, ДВП, ЦСП, ГВЛ, ОСБ и пр. Выбор в пользу того или иного варианта зависит от вида финишного напольного покрытия и условий эксплуатации.
Обычно в качестве настила используется фанера. Она хорошо подойдет для укладки линолеума или ламината. Может применяться двухслойный вариант, при этом толщина листового материала должна быть не менее 12 мм или однослойный тогда используют листы не менее 20 мм. Последний способ используется для системы без лаг.

Рис.15.
При двухслойном настиле, слои закрепляют со смещением не менее чем в треть длины листа, таким образом повышается жесткость.
Если же в качестве напольного покрытия планируется плитка, то настил может быть выполнен из ГВЛ или ЦСП или аналогов. Это связано с тем, что эти материалы не боятся влажности и обладают высокой жесткостью.

Рис.16.
Если предполагается деревянное напольное покрытие, то непосредственно на лаги укладывают шпунтованную доску. Ее стелют поперек брусков и закрепляют саморезами через шпунт. Чтобы евродоска не играла и конструкция была жесткой, толщину настила следует выбирать от 30 мм.

Рис.17.
Регулируемые полы из подручных материалов
Часто бывает так, что приобрести необходимые комплектующие материалы, описанные выше, сложно. В этом случае кронштейн для лаг можно изготовить на основе шпилек или металлических уголков. Вся остальная технология такая же, как и в традиционных способах.
Регулируемый пол на шпильках
Установка лаг на бетонный пол выполняется, используя забивной латунный анкер, шпильки, две гайки и две шайбы. Так изготавливается самая простая опора своими руками. Шпильку применяют диаметром 8 мм. Остальные элементы выбираются соответствующего размера.

Рис.18.
В полу сверлят отверстие и устанавливают анкер. В него вворачивают шпильку. На нее накручивают гайку и одевают шайбу. Верхняя гайка служит для фиксации бруска. После окончательной установки лаг выступающую над ней часть опоры срезают.
Установка анкеров – это наиболее сложная часть монтажа регулируемого пола на шпильках. Плита перекрытия полая, и анкер может провалиться в ее полость, поэтому его не стоит сильно заглублять в перекрытие.
Регулируемый пол на уголках
В качестве регулируемой опоры применяются уголки, они крепятся дюбель гвоздями или саморезами. Размер уголков выбирают в зависимости от уровня поднятия пола, но не менее 50х50 мм.
По линии установки лаг с шагом 50 см закрепляют металлические уголки. К ним крепят бруски одновременно выставляя их на требуемый уровень. Эту работу удобно выполнять вдвоем.

Рис.19.
Для того что бы конструкция была максимально жесткой уголки устанавливаются с двух сторон бруска.
Регулируемые полы с теплым полом
Могут применяться все виды теплых полов, схема укладки которого зависит от финишного покрытия.
Наиболее универсальны водяные теплые полы. Они устанавливаются под настил фальшпола поверх теплоизолятора. В этом случае может применяться любое декоративное покрытие.

Рис.20.
Аналогичным образом можно поступить с теплым полом на основе электрического нагревательного кабеля. Такой подход хорошо подойдет для любого напольного покрытия. Однако если планируется керамическая плитка, то более эффективная работа теплого пола будет достигнута если нагревательный кабель уложить под плитку поверх настила.
Теплый пол на основе инфракрасных нагревательных элементов выполняется иначе. В случае укладки ламината пленку стелют непосредственно под него.

Рис.21.
В случае керамической плитки или линолеума нагревательный элемент укладывают между слоями фанеры или ОСБ.
Мы рассмотрели несколько вариантов устройства регулируемых полов. С экономической точки зрения самый удачный это вариант на шпильках. С точки зрения простоты исполнения – на уголках. Способ на болтах – это компромисс высокой точности и простоты монтажа, однако стоимость установочного комплекта достаточно высокая. Вне зависимости от того какой фальшпол вы выберете эта технология значительно снизит время ремонта, и в результате вы получите ровное, прочное и надежное основание, пригодное для укладки любого декоративного покрытия.

В настоящее время главными критериями, которые предъявляются половым основаниям, являются прочность и надежность, так как именно от них зависит качество укладки напольного отделочного материала. Чтобы пол был ровным, специалисты советуют отдавать предпочтение регулируемым конструкциям, которые сооружаются по лагам.
Что необходимо знать о регулируемых полах
в качестве регулировочных элементов используют полые износостойкие болты из полимера;
регулируемое основание делится на два вида: по плитам и по лагам;
если в качестве основания регулируемого пола используют фанеру, то болты следует крепить к нижней стороне листов;
при укладке изоляции между бетонным основанием и регулируемым полом на внутренней поверхности лаг следует закрепить металлические фиксаторы;
лаги должны располагаться на расстоянии друг от друга в 25-45 сантиметров, а шаг под плитку должен быть небольшим;
если полых полимерных болтов нет, то механизм крепления можно изготовить из забивного анкера с резьбой. В этом случае деревянные лаги или листы фанеры зажимают на штыре анкера при помощи шайб и гаек;
регулируемые полы при правильном монтаже могут прослужить не менее 35 лет.
Устройство регулируемых полов
Регулируемый пол на лагах представляет собой устройство пола, расположенное на специальных досках, под которыми находится подпольное пространство. Благодаря этому поверхность пола не нуждается в дополнительном выравнивании при помощи бетонной стяжки.
Резьбовой анкер для регулируемого пола крепят к основанию, которое может быть деревянным, бетонным или грунтовым. Высота пола регулируется за счет возможности фиксатора вращаться вокруг своей оси.
Анкеры крепят к основе в зависимости от типа чернового пола:
крепление к бетонной плите происходит при помощи полипропиленовых игольчатых дюбелей;
крепление к деревянной основе происходит при помощи саморезов;
крепление к бетонной стяжке происходит при помощи дюбель-гвоздей.
Анкерная конструкция выполняет следующие функции:
регулирует высоту пола;
обеспечивает отделение нагрузки;
усиливает прочность соединения чернового пола с регулируемым.
Преимущества регулируемых полов
Регулируемые полы обладают большим количеством преимуществ, среди которых можно выделить:
возможность использования в качестве основы под любой отделочный материал;
возможность проведения монтажа собственными силами, так как работы достаточно просты и не вызывают особых трудностей;
легкость конструкции, благодаря чему ее можно использовать при обустройстве лоджий или балконов;
возможность прокладки коммуникаций или утепляющего слоя в пространстве между настилом и основанием;
установка регулируемого пола на лагах представляет собой достаточно сухой и чистый вид работы, что позволяет не запачкать стены в процессе работы;
деревянные полы способны хорошо справляться с перепадами, превышающими 15 сантиметров;
стоимость регулируемых полов по сравнению с бетонной стяжкой более доступна, что делает их более популярными;
благодаря современным технологиям появляется возможность обустройства идеально ровного пола, не создающего скрипа.
Регулируемые полы своими руками
Регулируемые полы в помещении
Для начала на основание нужно закрепить лаги с шагом в 30-50 сантиметров, при помощи вкручиваемых болтов-стоек. Затем лаги выравнивают по уровню, для чего болты-стойки вращают по оси при помощи специального ключа. В завершение на лаги настилают фанеру двойным слоем, при этом толщина каждого листа должна составлять минимум 12 миллиметров. В том случае, если в дальнейшем будет настилаться керамическая плитка, для укладки верхнего слоя нужно использовать влагостойкую фанеру толщиной около 10-12 миллиметров.
Во время установки регулируемой фанеры при помощи перьевого сверла в фанере делаются 16 сквозных отверстий. Затем в них вставляют пластиковые втулки, в которые вворачивают болт-стойки. После этого можно начинать выравнивать листы, вращая болт-стойки, закрепленные к основанию дюбелями.
Внимание ! Для установки пола необходимо использовать лаги из прочной древесины с влажностью от 12 до 14%. Они не должны иметь трещин или сучков, следов плесени или поражения грызунами. Длина лаг обычно составляет 2 метра, а сечение – 4,5 на 4,5 сантиметра. Перед началом работ материал следует обработать специальными защитными составами. В подполье должно быть достаточно воздуха для вентиляции.
Главным преимуществом такого пола является то, что появляется возможность обустройства идеально гладкого и ровного чернового пола на неподготовленном основании. Благодаря этому в дальнейшем можно применять практически любое напольное покрытие.
Выставление уровня горизонта при помощи регулируемых лаг
За счет возведения конструкции такого типа можно выполнить маскировку любых систем (вентиляции, отопления, электрических и прочее). Если в помещении будет происходить установка системы «теплый пол», то ее монтаж, выполненный по такой конструкции, позволит значительно снизить потерю тепла через пол и, тем самым существенно сэкономить электричества.
Несмотря на то что такая регулируемая конструкция характеризуется достаточно небольшим весом, она способна выдерживать большие нагрузки, которые могут доходить до 2500 килограмм на 1 квадратный метр. Благодаря этому регулируемые полы нашли свое применение не только при обустройстве жилых комнат, но и складов, спортивных залов и других помещений.
Дома с такой конструкцией пола можно возводить даже на таких грунтах, при которых большие нагрузки на фундамент категорически запрещены. Если пол нельзя поднимать слишком высоко, то можно воспользоваться специальной конструкцией по регулируемой фанере, при которой подъем достигнет всего лишь трех сантиметров.
Технология ее установки почти ничем не отличается от монтажа лаг. Основное различие заключается в том, что вместо лаг, естественно, применяются листы фанеры.
Фанера – материал, используемый не только в домашнем быту, но и при авиастроении, судостроении, производстве мебели и многих других отраслях. При помощи фанеры можно без труда заменить поврежденный участок пола, ведь она отлично сочетается с напольными покрытиями из линолеума, ламината, ковролина и паркета. Но, чтобы не возникло никаких недоразумений, нужно знать, как правильно стелить фанеру.
Преимущества фанеры перед другими материалами:
прочность материала одинакова во всех его направлениях;
листы обладают достаточно большими размерами;
образование сквозных трещин полностью исключено;
фанера легко сгибается;
транспортировка материала не вызывает никаких трудностей;
обладает небольшим весом, но высокой прочностью;
фанера характеризуется высоким качеством шлифовки и твердой поверхностью;
материал водостоек и не имеет запаха.
Регулируемая фанера отлично подходит в тех случаях, если у пола имеются перекосы, превышающие отметку в 15 сантиметров, или по нему проходят коммуникации.
Внимание ! При регулировке пола по лагам высота помещения обычно становится ниже примерно на 7-8 сантиметров, поэтому его рекомендуется использовать в помещениях с высокими потолками. В свою очередь, при укладке полов по регулируемой фанере пол поднимается не более, чем на 3 сантиметра, поэтому второй способ считается более эффективным.
при выборе материалов для выравнивания полов нужно искать брус и фанеру максимально высокого качества, так как этот показать существенно влияет на результат всей работы в целом;
для удобства монтажа рекомендуется приобрести лазерный уровень, который позволит добиться более точных результатов;
плиты перекрытия и основание должны быть максимально прочными, не рассыпаться и не крошиться;
не стоит забывать о необходимости вентиляции покрытий;
чтобы полы не скрипели, в процессе монтажа все поверхности следует очистить от пыли (как только отверстия просверлены, а болты прикручены, поверхности тщательно пылесосят). Кроме этого, дюбель-гвозди следует прибивать как можно сильнее, чтобы стойки не расшатывались;
При использовании этого метода лаги заменяются втулками, внутри которых находится резьба (для этого в фанере просверливаются специальные отверстия). Во втулки вкручивается 6 пластиковых болтов, которые в дальнейшем необходимо прикрепить к основанию при помощи дюбеля. Чтобы выровнять регулируемую фанеру следует использовать ключ.
Сначала необходимо тщательно выровнять первый слой фанеры, после чего установить следующий слой и прикрутить его саморезами. Перед укладкой второго слоя требуется аккуратно перекрыть стыки предыдущего, что позволит избежать образования швов. Благодаря проделанным действиям поверхность пола станет ровная и гладкая.
Регулируемый пол из фанеры можно поднять на высоты 3-5 см или 15-19 см в зависимости от используемых конструкций регулируемых опор. Если нужно поднять пол на небольшую высоту в 3-5 см, при этом нельзя или нет возможности по разрешенной нагрузке, устроить стяжку пола, делается регулируемый пол из фанеры с пластмассовыми стойками. Для подъёма на высоту до 19 см, для поддержания фанеры применяются стальные шпильки с поддерживающими шайбами.
Конструкция регулируемого пола из фанеры не предусматривает использование деревянных лаг, а регулируемые втулки вворачиваются непосредственно в фанеру (пластмассовые втулки) или проходят фанеру насквозь (металлические опорные шпильки).
Конструкция регулируемого пола из фанеры с пластмассовыми шпильками
Регулируемый фанерный пол на пластмассовых шпильках можно поднять на высоту от 3 до 5 см. Этого достаточно для прокладки под полом инженерных коммуникаций водопровода, слаботочной и силовой электропроводки.
Для регулируемого пола из фанеры применяется влагостойкая фанера толщиной 12 мм. Фанера укладывается в два слоя со смещением. Первый слой фанеры непосредственно регулируется втулками по высоте, второй слой упрочняет конструкцию пола.
Уровень пола регулируется при помощи пластикового болта стойки и втулки вставленной в отверстие в фанере. На листе фанеры размером 1525х1525 делается 13 отверстий.
В расчете уровня чистового пола учитываются:
5 мм опорной шайбы;
2 слоя фанеры по 12мм;
Итого 24,5мм.
class=”eliadunit”>
Конструкция регулируемого пола из фанеры на металлических шпильках
Для поддерживания листов фанеры может применяться металлическая шпилька.
В основании пола шпилька крепится анкерным дюбелем.
Фанера поддерживается крупной металлической шайбой, высота которой регулируется специальной гайкой.
Сверху фанера закрепляется, также шайбой и гайкой.
Между листами фанеры первого слоя оставляется зазор в 5 мм.
Второй слой фанеры укладывается со смещением и крепится к первому слою саморезами.
Между стеной и вторым слоем фанеры оставляется 5 мм зазор для вентиляции.
Регулируемый пол на фанере. Регулируемые полы. Достоинства метода: регулируемые полы на лагах
Еще недавно о регулируемых полах никто и не слышал, могли только усмехнуться, услышав такое словосочетание. Однако уже сегодня о них все говорят, изучают и даже пытаются устанавливать без привлечения дорогостоящих наемных рабочих.
Мы приоткроем завесу тайны для всех тех, кто ни разу не слышал о таком виде полов, предоставив необходимую информацию в данной статье, и расскажем о том, как сделать регулируемые полы.
Достоинства регулируемых покрытий
Устройство регулируемых полов получило в последнее время широкое распространение в строительстве, особенно, в реконструкции или ремонте старых домостроений.
Такую популярность система регулируемого пола завоевала тем что:
Имея небольшой вес, может использоваться при перекрытиях с невысокой несущей способностью. Монтаж регулируемого пола позволяет поднять уровень покрытия до нужного показателя, без возведения тяжелой бетонной или дома.
Из-за идеально ровной поверхности годится как основание практически для любого вида финишного покрытия, будь то паркет, ламинат, линолеум или керамическая плитка. При этом никаких дополнительных процедур при обустройстве поверхности производить не надо.
Примечание!
Это лишь основные преимущества, которыми славится такой вид пола, по техническим показателям он также на уровень выше всех доступных вариантов.
Почему стоит выбирать саморегулирующиеся полы
К основным преимуществам данного вида устройства пола следует добавить также следующие:
Саморегулируемые полы легко сделать своими руками. Один человек вполне справится с работой в помещении площадью 20-25 м2 за один день.
Отсутствие «мокрых» процессов избавляет вас от пыли и грязи и существенно сокращает сроки ремонта. Вам не потребуется выжидать, пока основание засохнет, чтобы приступать к следующему этапу работ.
В подпольном пространстве такой системы возможны:
Устройство дополнительнойгидро-, звуко- и теплоизоляции.
Прокладка инженерных коммуникаций.
Оборудование теплого пола, как водяного, так и электрического.
Так как деревянные лаги расположены выше основания пола (не на самом бетоне), пиломатериал защищен от гниения и разрушения.
К сведению!
Однако это не означает, что материал не следует обрабатывать антисептиками.
Высокие показатели прочности и шумоизоляции.
При соблюдении технологии работ, саморегулируемый теплый пол квартиры или дома прослужит вам до 50 лет.
Виды регулируемых полов
Особенности технологии устройства саморегулируемых полов разбивают их на два типа:
Регулируемые лаги.
Регулируемые плиты.
Поговорим о том,как сделать регулируемый пол на лагах.
По факту можно разделить монтаж регулируемых полов на два этапа:
Устройство регулируемых лаг.
Настил чернового покрытия.
Совет!
Материал для настила по регулируемым лагам следует выбирать исходя из вида окончательного покрытия.
Под ламинат или паркет подойдет фанера,.
Если же планируется покрытие керамической плиткой или линолеумом лучше использовать листы влагостойкого гипсокартона, ЦСП или подобные материалы.
Для желающих устроить деревянные полы пригодится евродоска (сухая, строганная и шпунтованная).
Перейдем непосредственно к выполнению работ по устройству саморегулируемых полов на лагах.
Тут тоже имеется два варианта:
Регулируемый пол на шпильках.
То же, только на уголках.
В принципе оба варианта выполняются по одному и тому же принципу и различаются только механизмом регулирования лаг. Опишем подробнее устройство пола на регулируемых лагах с помощью шпилек .
Для работы вам понадобятся следующие материалы:
Качественный, сухой, строганный брус сечением 50х50 мм без сучков.
Механизмы регулирования (перечень на один комплект):
Шпилька М6.
Две шайбы.
Две гайки.
Анкер для регулируемого пола.
К сведению!
Можно приобрести готовые комплекты регулируемого пола,включающие в себя и механизмы регулирования и подготовленный к сборке брус.
Естественно это увеличит итоговую стоимость регулируемых полов.
Денежный вопрос
Ориентировочная цена на устройство регулируемого пола 20-25 долларов за один квадратный метр. Следует учесть, что стоимость такой системы пола под дальнейшую облицовку плиткой будет значительно дороже, чем под ламинат. Это обусловлено тем, что под плитку укладывается большее количество лаг.
При желании сэкономить, все комплектующие для регулируемых полов можно приобрести в разнобой в любом строительном или скобяном магазине, а работы выполнить своими руками.
Процесс монтажа регулируемых лаг
Для выполнения работ по устройству саморегулируемого пола вам необходимо:
Строительный уровень (отлично, если владеете лазерным оборудованием, но можно обойтись и обыкновенным).
Техника для сверления отверстий со сверлами по бетону и дереву плюс перовое сверло.
Молоток.
Ножовка или угловая шлифмашина (можно приобрести в аренду в строительном магазине).
Теперь непосредственно инструкция по устройству полов с регулируемыми лагами:
Раскладываем бруски на основании с шагом 30 см (под последующее покрытие керамической плиткой) и 50 см (для паркета и ламината). Обязателен отступ от стен, но не более 2-3 см.
Сверлим в брусках отверстия для шпильки на расстоянии друг от друга 50 см, диаметром чуть больше диаметра шпильки. Чаще всего применяется шпилька с диаметром 6 мм, а под анкер 8 мм сверлим отверстия такого же диаметра.
Далее следует выполнить цековку лаг, то есть выбрать перовым сверлом часть древесины у каждого отверстия глубиной равной толщине гайки вместе с шайбой. Диаметр выборки должен превышать диаметр шайбы на 1-2 мм. Это нужно для того, чтобы утопить гайку с шайбой заподлицо с верхом лаги.
После этого с помощью дрели или перфоратора сверлим отверстия под анкера в бетоне.
Совет!
Лучше это делать прямо через отверстия в брусках, тогда есть шанс свести к минимуму возможное несовпадения шпильки с подготовленным отверстием.
Если при сверлении вы попали в пустоту бетона или в арматуру, следует изменить положение шпильки.
Забиваем анкеры в пол осторожно, но крепко, и вкручиваем шпильки. Накручиваем гайки на шпильки примерно на одном уровне и надеваем шайбу, которая будет служить поддержкой для бруса.
После установки всех шпилек накладываем лагу. Поверх бруса надеваем шайбы и гайки, не затягивая их до конца (только наживить).
На этом этапе следует выставить лагу в нужное положение, отрегулировав с помощью уровня. Регулировку выполняем двумя нижними крайними гайками. Затем подворачиваем гайки на остальных шпильках и затягиваем верхние гайки.
Аналогичным способом устанавливаются остальные лаги. Основная задача на данном этапе – выставить все лаги, так чтобы их верхняя часть находилась на одном уровне.
После выверки и закрепления всех лаг, болты для регулируемых полов (ненужные излишки) спиливаем болгаркой или ножовкой по металлу.
Третий этап – заполнение подпольного пространства утеплителем, гидро- и шумоизоляцией, прокладка необходимых коммуникаций.
Финишный этап- настил чернового покрытия пола с закреплением саморезами.
На этом процесс монтажа саморегулируемого пола завершен. Далее можно приступать к выбранному вами окончательному покрытию.
Никакого принципиального отличия в технологии монтажа регулируемых лаг на уголки не, кроме того, что регулирующий механизм здесь не шпильки. При этом способе бруски крепятся не к шпилькам, а к уголкам, жестко закрепленным к основанию пола.
Вкратце процесс выглядит следующим образом:
Раскладываем бруски и отмечаем их местоположение на основании пола.
По этим отметкам закрепляем уголки с шагом 50 см. Высота уголка выбирается по необходимому уровню пола (чуть меньше этой величины).
Далее, используя уровень, выставляем лаги.
Совет!
Для придания жесткости лагам, уголки закрепляются с двух сторон в шахматном порядке.
Затем, как в предыдущем способе монтируем настил, учитывая характер дальнейшей отделки.
Еще одна особенность при использовании уголков – необходимость точного выставления лаг по уровню без возможной регулировки после окончания работ. Поэтому если регулируемый пол ляжет первоначально под углом, то избавиться от неровностей можно будет только с помощью подкладок под финишное покрытие.
Ч касается крепежных элементов, то не стоит приобретать не оцинкованные саморезы и болты, повышенная влажность может сильно повлиять на их прочность, что скажется на всей поверхности.
И напоследок, хотелось бы сказать, что стоит особое внимание уделить местам расположения анкеров или саморезов под уголки. Если крепеж расположен рядом с сучком, то это высокий риск того, что в скором (при нагрузках) лага треснет в этом месте. Старайтесь располагать крепежи в чистых и ровных местах, с шагом не более 60 см.
Вывод
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.” frameborder=”0″ allowfullscreen=”allowfullscreen”>
Вывод
Сам по себе процесс установки регулируемого пола, как вы поняли, не составляет особого труда, все работы многим могут оказаться знакомыми. Больше всего вам должно беспокоить качество строительных материалов, используемых в данном процессе. На этом не стоит экономить, так как в будущем придется вкладывать в ремонт.
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Регулируемый пол является новой технологией, которая даст вам возможность сократить свое время на обустройство покрытия полов.
Также как и в любой другой технологии, в ней присутствуют свои плюсы и минусы.
Но именно в этом состоит некий профессионализм специалистов (строителей), дабы уметь среди большого числа вариаций самого устройства полов выбирать именно тот, который будет поистине идеальным и оптимальным.

Как работает регулируемый пол?
Механизм
Завершенное половое покрытия устанавливают под деревянными лагами (если конечно вы применяете половые доски), или же по сплошному основанию из ОСП (если в вас случай с применением мягких покрытий или же ламината) или листочков так называемой клееной фанеры.
Важно! В период самого строительства абсолютно любых полов – так называемая несущая поверхность обязана располагаться в горизонтальном положении, это обязательно.
В основном добиться данного результата с помощью неподвижных лаг невероятно сложно, зачастую приходится применять разного рода подкладки и клинья для выравнивания пространственного положения.

Данные клинья имеют возможность скрипеть или прогибаться в случае неправильной и неаккуратной фиксации или же просто впоследствии других причин выпадать. Эти проблемы вы не сможете устранить без демонтажа области покрытия, а сам демонтаж связан с огромными потерями денег и времени.
Эти регулируемые полы превосходно справляются с задачей выравнивания поверхности практически на любых неровностях основания. Помимо этого, сам механизм выравнивания даст вам возможность регулировать зазор между несущим основанием и полом, а это уже даст возможность разместить в таких участках разного рода сети инженерного характера.
Регулируемые полы в основном состоят из металлических шпилек, фанерных листов, пластиковых болтов-стоек или же половых лаг. Проводится достаточно большое количество модификаций систем регулирования, но такой принципиальной разницы между ними просто не обнаруживается.
С помощью вращения резьбовых само соединение проходит очень плавно (поднимание или опускание элементов конструкции), данным способом вы можете максимально точно установить само основание полов в необходимом положении.
В мире существуют несколько видов полов (регулируемых), давайте же посмотрим их поближе.
Виды регулируемых полов
Регулируемый пол с пластиковым механизмом регуляции

Особенности (характеристика ): Большинство могут реализоваться в сборе с отдельными комплектами или лагами. Полы с завода устанавливают намного быстрее, потому как они обладают нарезной резьбой в лагах, и поэтому нет необходимости сверлить с отметкой отверстия.
Габариты самих лаг следующие: тридцать на пятьдесят миллиметров, а дистанция между болтами ровно сорок сантиметров. Лаги советуем устанавливать с шагом тридцать / сорок сантиметров, точные значение необходимо выбирать с учетом максимальной предполагаемой нагрузки на сам пол.
Регулируемый пол с металлическим устройством регуляции
Особенности (характеристика ): За место соединений из пластика используют металлические шпильки с шайбами и гайками. Могут выдержать большие нагрузки, однако работать с ними достаточно сложно.
Регулируемый пол на металлических уголках
Особенности (характеристика ): Плюс в этих уголках – это устойчивость самих лаг, вы можете создать очень сложные конструкции полов при учете особенностей планировки своих комнат. Единственный минус это достаточно сильно увеличивается время монтажа.
Регулироваться могут не только лаги, но и плиты.
Второй вариант используют лишь для настила ламината и мягких половых покрытий. Второй вариант вы сможете применить практически для всех видов завершенного покрытия пола.
Своими руками
Также вы имеете возможность самому сделать регулируемые полы, данный вариант обладает своими плюсами. Основные из них это достаточно большая экономия денежных средств (ниже себестоимость), а также возможность самому подбирать параметры в особой зависимости от конкретных особенностей применения.
Также если у вас появится желание, вы можете выполнить утепление пола при помощи регулируемых полов, что считается достаточно важным в условиях очень высоких цен на сами энергоносители.
Технология монтажа
Регулируемые лаги на пластиковых болтах
Для основания несущего характера, цементно-песчаная или же бетонная стяжка, применяется особый комплект регулируемых лаг, изготовленных прямо с завода. Сразу можем вам сказать, что данный вариант считается самым дорогим для регулируемых полов.
Первым шагом будут замеры помещения. Это необходимо для того чтобы определить какое количество лаг на данное помещение необходимо. Если вы собрались делать полы в бане, то знайте, что они не обладают огромной нагрузкой, расстояние между лагами обязано быть до сорока пяти сантиметров.
Следующим шагом будет отбивка на стяжке дистанция между лагами. Для данного момента применяется веревка с синькой, при помощи которой работа по отбивке будет выполнена очень качество и главное быстро.
После этого третьим шагом будет отрезание лаг по необходимой длине. В основном длина лаг с завода составляет около четырех ста сантиметров. Очень внимательно следует продумать, как необходимо разметить лаги, чтобы максимально минимизировать количество отходов.
Расстояние от линии отрезания до самого близлежащего болта регулировочного характера обязано быть не меньше ста миллиметров. Если же торец будет намного ближе вышеуказанной отметки, то проявляются риски образования различных трещин под нагрузкой.

После этого идет четвертый шаг, а именно разложение лаг около намеченных линий. Для установки вам необходимы будут:
Особый ключ для ввинчивания болтов;
Отвертка;
Молоток;
Стамеска;
Добойник для фиксирования дюбелей;
Дрель с перфоратором.
Потом нужно установить первую лагу в вертикальном положении – просто ввинтите отверстие с резьбой в простые пластиковые болты. После это нужно будет поставить концы болтов на линию и затем сверлить в основании отверстие под сам дюбель.
Глубина таких отверстий (под сам дюбель) обязан быть примерно два на три сантиметра, при этом следует превышать его длину. Связанно это с отверстием, так как в нем практически постоянно остается какое-то количество бетона, если же не сделать заранее запас по длине, то вам будет проблематично полностью забить дюбель.
Следующим шагом будет установка дюбелей, однако при этом не стоит добивать их до упора. Дюбель не должен противостоять вращению болтов. С помощью достаточно длинного уровня установите правильное и при этом аккуратное положение лаг. Если же ваша лага уже установлена, причем достаточно прочно, то просто крепко зафиксируйте дюбель. Стоит продолжать по очереди устанавливать лаги в местах с отметками, при этом контролируйте положение отметок уровнем.
Данный можно сказать алгоритм установки предлагают людям сами производители, при этом большинство строителей прислушиваются и применяют такую технологию, в основном такими строителями являются те, которые получают свою заработную плату каждый час, а не по выработке.
Те строители которые зарабатывают с выработки делают это несколько иначе. На ваш вопрос «Как?» мы расскажем. Строители берут простой гидроуровень и на противоположных стенах (двух) отбивают так называемый нулевой уровень лаг.
После этого вбивают в те участки дюбеля или же гвозди, все будет завесить от материала, из которого будет изготовлена стена, после чего натягивают веревки. Если же лаги нужно соединить, то следует брать три стены. Веревка будет натягиваться лишь в том случае, когда все лаги уже будут расставлены по своим областям фиксации.
После этого все идет очень быстро и легко. Абсолютно каждая лага устанавливается по той веревке, главное она не должна коснуться её, необходимо постоянно проверять, для того чтобы зазор между лагой и веревкой был максимально минимальным. Это все, данным способом вы сможете добить очень большой скорости установки регулируемого пола, а также сможете увеличить качество этого пола.
В целом существует некая прямая зависимость между количеством измеряемых плоскостей и точностью. Сейчас мы вам объясним. Достаточно высока вероятность того, что положение первой лаги отклонится от самого низкого уровня примерно на один миллиметр.
По настоящим меркам это достаточно нормально. Именно с данной целью произвели шаблон – если вам необходимо отрезать достаточно огромное количество одинаковых деталей, а при этом не снимаются размеры с каждой уже готовой детали по своей очереди. В таком случае веревка исполнит роль шаблона.
Седьмым шагом будет срубка, а именно широкой острой стамеской необходимо будет срубить выступающую область пластикового болта.
Монтаж лаг на металлических пластинах
Основным достоинством данных полов является увеличенная устойчивость крепления за счет повышения площади нижнего упора. Также присутствует и недостаток, а именно повышаются сроки, то есть невозможность продолжать и вообще делать работа самому.
Сами лаги должны фиксироваться к П-образным пластинкам с помощью само резов, при этом сам процесс регулировки по высоте расположения самих лаг обязан проводиться с помощью ряда отверстий по обеим сторонам пластинки, выполненными в вертикальном положении.

Монтаж лаг на железных шпильках
Регулируемые полы такового вида можно установить без помощи других, конкретно о данном варианте мы и расскажем. Габариты лаг выбирайте с учетом характеристик пола и наибольших нагрузок. Шпильки железные с цинковым покрытием, оптимальный калибр 6÷8 мм. Для производства системы пригодятся шпильки, гайки и шайбы.

Шаг 1 . Отбейте на несущем основании параллельные полосы на расстоянии 30÷50 сантиметров. Чем более отдаление, тем крепче лаги необходимо выбирать.
Шаг 2 . Производите расчет сообразно численности лаг, шайб, гаек и шпилек. Рекомендованное отдаление меж шпильками 30÷40 см. Подготовьте все используемые материалы, дополнительные составляющие и приборы для изготовления работ.
Шаг 3 . Разметьте отверстия в лагах под шпильки, все они обязаны располагаться на полосах симметрии. В намеченных местах сначала просверлите сквозное отверстие Ø6 мм под шпильку (если калибр шпильки другой, то и отверстие необходимо буравить соответствующее). С внешней стороны лаги высверлите перьевым сверлом отверстие под калибр шайбы. Бездна отверстия обязана на некоторое количество миллиметров превосходить необходимую сумму высоты гайки и толщины шайбы.

Имеется 2-ой метод разметки отверстий перед анкера, но он занимает больше времени, но, несмотря на все вышесказанное, исключает возможность погрешностей.
Все делается так: сначала необходимо наметить лишь 2 последних отверстия перед анкером, вкрутить их в шпильки, на 2-ух гайках закрепить лагу в подходящем расположении. Сейчас во время предстоящей разметки лага никуда никак не сместится.
В этом расположении позволительно сходу просверлить отверстия перед анкером на всю глубину. Работы исполнены – лага снимается, вкручиваются на пространство все шпильки.
Эту функцию будет необходимо делать с каждой лагой, продуктивность труда минимизируется раза в 2. Вы обязаны сами взять конечное заключение по методике разметки с учетом положения бетонного пола и эксперимента исполнения сходственного семейства дел.
Шаг 5 . На любую шпильку закрутите гайку и положите шайбу. Лучше сходу сделать свой выбор с помещением их месторасположения сообразно высоте. Шпильки в анкеры закручивайте крепко.
Шаг 6 . По очереди надевайте на шпильки лаги, ключом нужного объема методом поворота нижней гайки налево/направо выпрямляйте состояние лаги. Имейте в виду, что шаг резьбы железных гаек гораздо меньше, нежели пластмассовых.
Шаг 7. Лаги выставлены – разрешено начинать их фиксацию. Применяйте шайбу и гайку, вставляйте их в верхнее отверстие.
Важно! Закручивайте верхнюю гайку с большим усилием, в том числе и незначительное понижение может стать предпосылкой появления противных скрипов во время ходьбы по покрытию пола.
Шаг 8 . Выступающие концы шпилек отрежьте болгаркой. Будьте аккуратными с лагами, не повредите единство пиломатериалов диском пилы.
Монтаж регулируемых полов с выпрямляющей доской
Черновой настил подходит лишь под ламинатные, либо мягкие половые покрытия. Для установки необходимо приобрести набор частей промышленного производства.

Шаг 1 . Сделайте разметку на листе фанеры места установки втулок, высверлите отверстия данного поперечника. Втулки обязаны быть не более 30 см. Сверлите отверстия отвесно, если границы разместятся перед креном, то будет необходимо их переделывать, что будет существенно отбирать время и увеличит время монтажа регулируемого пола.
Шаг 2 . В отверстия с нижней стороны вставьте резьбовые втулки, небольшими саморезами зафиксируйте их, во время регулирования вышины пола они никак не обязаны проворачиваться. Изготовители предугадывают 4 места фиксации втулок, столько совсем необзятельно, достаточно её зафиксировать 2-мя саморезами.
Шаг 3 . На полу устройте разметку, потрудитесь, чтоб листы никак не пришлось «резать» на мелкие куски. Лучше его изобразить на бумаге, обдумать некоторое количество разновидностей и лишь позже получится выбрать из них лучший.
Шаг 4 . Вкрутите все пластмассовые болты, переверните лист фанеры в необходимое состояние. Вкручивайте болты на одинаковое количество поворотов. После установки главного листа фанеры обратите внимание, на каком уровне размещаются болты. В последующий лист фанеры постарайтесь вкручивать болты в этом же расположении.
Шаг 5 . При использовании специального ключа вкручивайте/выкручивайте болты по тех времен, покуда лист фанеры никак не окажется в горизонтальном положении на нужной вышине. Непрерывно уровнем проверяйте его состояние сообразно нескольким плоскостям.
Следует иметь в виду, что крепежные составляющие к бетонной основе никак не укрепляются, настил выходит «плавающим». Это следует воспринимать как интерес во время принятия заключения обустройства половых покрытий в любом определенном помещении.
Шаг 6 . После установки крайнего фанерного листа ещё раз испытайте состояние чернового пола. Не забываете, что характеристики регулирования никак не превосходят 2÷3 см. Если бетонное основание имеет очень большие выпуклости, то будет необходимо его еще раз выравнивать.
Регулируемые опоры для лаг – один из самых простых способов выравнивания чернового пола. Благодаря данной технологии можно избежать «мокрых» работ, сопряженных с заливкой стяжки. Это позволяет укладывать финишное покрытие на черновой пол сразу же после монтажа деревянной обрешетки из лаг и древесно-стружечных плит. В статье будут рассмотрены основные виды опор, подходящих для регулировки высоты напольных балок, а также особенности их применения.
Конструктивные особенности регулируемых лаг
Для выравнивания чернового пола не так давно стали использовать не только стяжки, но и лаги на регулируемых опорах. Каков принцип работы данной конструкции? К базовому материалу прикрепляются анкерные приспособления с винтовым механизмом, которые могут регулироваться по высоте. После этого напольные балки выставляются так, чтобы достичь максимальной горизонтальности деревянной обрешетки.
В процессе выравнивания полов могут использоваться различные по типу конструкции и материалу опоры. Крепиться они могут к таким видам оснований:
деревянные балки;
бетонные плиты;
цементные стяжки;
монолит из железобетона.
Установка подобных систем своими руками нежелательна, поскольку она подразумевает точную юстировку балок по высоте. Подобного эффекта можно достичь только с помощью профессиональных приборов. Неровность пола приводит к нарушению геометрии финишного покрытия, что чревато его деформацией.
Преимущества регулируемых полов
По сравнению с другими способами выравнивания полов, лаги, которые можно варьировать по высоте, имеют ряд преимуществ, а именно:
Данная технология исключает необходимость проведения «мокрых» техпроцессов, связанных с заливкой самонивелиров и цементно-песчаных стяжек;
Деревянные конструкции весят меньше в сравнении с бетонными стяжками, поэтому могут устанавливаться на основаниях с невысокой несущей способностью;
После подготовки полов по данной технологии на черновое основание можно положить практически любой вид финишного покрытия;
Пространство под лагами, образованное с помощью винтовых анкеров, обеспечивает достаточную вентиляцию пола, что препятствует скоплению конденсата;
Установка регулируемых опор своими руками совершается в течение всего нескольких дней. В то время как любая цементная стяжка сохнет не менее 3 недель;
Пространство под полом можно использовать для прокладки необходимых коммуникаций;
В процессе выравнивания полов уровень основания можно поднять на 15-20 см при необходимости;
Укладку финишных материалов можно осуществлять без монтажа каких-либо дополнительных подложек;
Воздушная прослойка под лагами обеспечивает дополнительную тепло- и гидроизоляцию основания.
Виды регулируемых конструкций
При обустройстве пола своими руками можно использовать несколько различных конструкций с регулируемыми лагами. Каждая из них имеет свои преимущества и недостатки. К числу самых востребованных «домкратных» систем можно отнести:
Комплект из пластиковых стоек с резьбой и крепежных элементов для бетона. В данном случае в балках своими руками нарезается резьба, в которую вставляются полые стойки. При необходимости их можно вкрутить на желаемую глубину;
Комплект из крепежа к бетону и пластмассовых втулок. В отличие от предыдущей конструкции в сквозные отверстия в балках монтируются готовые втулки с внутренней, а не внешней резьбой, которые дополнительно закрепляются саморезами;
Комплект из лаг, втулок и болтов-стоек. В этой системе для выравнивания полов болты имеют сквозные конусовидные отверстия, в которые вставляются саморезы или другие элементы крепежа для надежного соединения с бетоном.
Чтобы купить качественный комплект, прежде всего, нужно проверить качество самих опор. Резьба на них должна быть гладкой без каких-либо повреждений. В противном случае не удастся выставить нужную высоту лаг, что чревато перекосами.
Пластиковые металлические опоры
Обустройство чернового пола с помощью «домкратных» систем предполагает использование специальных опор с резьбой. Условно их разделяют на две большие категории:
Металлические. Изготавливаются из оцинкованной стали, поэтому практически не подвержены коррозии. Такие анкерные приспособления способны выдерживать очень большие нагрузки и потому используются при обустройстве помещений коммерческого назначения. Единственный, но существенный недостаток таких опор – «содействие» в разрушении бетонной основы. Металлические штифты со временем «впиваются» в основание, что приводит к его растрескиванию;
Пластиковые. В отличие от металлических стоек менее прочные, однако совершенно не подвержены воздействию влаги. В случае установки стоек-болтов с небольшим шагом могут выдерживать нагрузки более чем в 300 кг на м 2 покрытия. Пластиковые опоры практически не создают нагрузки на бетонные перекрытия и потому не способствуют их разрушению.
Виды опор по типу конструкции
Какие виды стоек для выравнивания пола с помощью лаг лучше всего использовать? При обустройстве «домкратных» деревянных обрешеток могут использоваться различные типы анкерных приспособлений, а именно:
Шпильки. В процессе отделки чернового пола к основанию крепятся шпильки с резьбой. На них закреплены две регулируемые «тарелки», между которыми располагается балка. Вращая нижнюю тарелку, можно отрегулировать балку по высоте, а верхняя – закрепляется для придания конструкции большей жесткости;
Уголки. Металлические П-образные профили изначально закрепляются основанием вниз на бетонном перекрытии. Каждая из сторон уголка содержит два или три ряда сквозных отверстий, расположенных друг от друга с небольшим шагом. После выставления нужного уровня лаги закрепляются в уголках на нужной высоте;
Стойки с автоматической регулировкой высоты. Пластиковые стойки с автоматическим регулированием имеют домкратный механизм. Благодаря им можно осуществить автоматическую коррекцию лаг по высоте с уклоном от 0 до 5 градусов.
Цены на профессиональные опоры
Производители предлагают массу различных по типу конструкции регулирующихся стоек. И не всегда понятно, в связи с чем формируется цена той или иной модели опор, когда визуально некоторые из них очень похожи. Чтобы купить действительно качественные анкерные приспособления, рассмотрим различия между продуктами бюджетной и профессиональной серии:
Бюджетные опоры. Цена винтовых анкеров данной серии варьируется в пределах от 1 до 3 долларов за штуку. Невысокая стоимость обусловлена не самым лучшим качеством материала, из которого изготовлены болты-стойки, а также их недолговечностью;
Профессиональные опоры. Визуально профессиональные винтовые стойки схожи с бюджетными, однако изготавливаются они из особого пластика. Он обладает термо- и морозоустойчивостью, а также большей прочностью. Некоторые из них оснащаются системой саморегулирования, благодаря чему процедура выравнивания полов занимает минимум времени. Цена профессиональных опор колеблется в пределах от 4 до 8 долларов за штуку.
Как сделать винтовые опоры?
Для обустройства полов с помощью регулируемых балок необязательно покупать дорогостоящие болты-стойки. Зная уже некоторые особенности системы, которые были рассмотрены выше, нетрудно будет сделать подобные приспособления и самостоятельно. Для сборки анкеров с регулировкой потребуются:
гайки;
металлические пластинки;
шпильки;
забивные анкера;
шайбы.
Сборка винтовой опоры для выравнивания пола:
Первым делом необходимо закрепить металлическую пластину на шпильке с помощью мощного болта и подходящей по размеру гайки;
При помощи гайки в дальнейшем будет происходить регулировка балок по высоте;
После юстировки лаги закрепляют с помощью еще одной гайки;
Чтобы верхняя гайка не мешала в процессе укладки финишного покрытия, на деревянных балках делаются пазы для ее полной маскировки.

Благодаря регулируемым лагам можно сделать идеально ровный пол Регулируемые лаги дают возможность обойтись без таких трудоёмких процессов, как бетонная стяжка или наливной пол. Тем более что даже эти технологии не всегда дают результат в виде идеально ровного пола. Покрытие на лагах, которые можно регулировать с помощью болтов-стоек, имеет множество преимуществ и является оптимальным под чистовое покрытие пола.
Достоинства метода: регулируемые полы на лагах
Состоит такой пол из лаг, то есть брусьев и настила, сделанного из фанерных листов и досок. Единственным минусом является то, что приобрести готовые регулируемые лаги трудно – их придётся возводить из купленных материалов. Но это не составляет особого труда. Ведь они представляют собой брус, просверленный на равных расстояниях со вставленными втулками и опорами из полимерных материалов. Вместо пластмассовых втулок и опор можно поставить шпильки из металла.
Регулируемые лаги дают возможность в любое время поднять или опустить пол
Правильно выполненная конструкция обладает следующими преимуществами:
Пол может быть приподнят до 15 см и больше;
Процесс отличается достаточной простотой и скоростью – 1-2 дня;
Регулируемые лаги позволяют избежать затратного и долгого «мокрого» процесса стяжки;
С помощью этого метода достигается высокая эффективность выравнивания;
Возможность применять технологию в домах, где слабые деревянные перекрытия;
Помимо ровной поверхности пола улучшается теплоизоляция и звукопоглощение;
Пространство подполья можно использовать под различные коммуникации.
Большое значение имеет то, что при этом не надо использовать грязные технологии, а провести монтаж можно своими собственными руками.
Как сделать регулируемые полы из фанеры
Фанера представляет собой плиту, спрессованную из нескольких слоёв древесного материала – шпона, а не их древесной стружки. Поэтому она достаточно прочная, несмотря на небольшой вес. Полы из фанеры экологичны, удобны в использовании и при проведении работ. Из такого материала можно сделать как черновой, так и чистовой тип пола.
Регулируемые полы из фанеры можно устанавливать даже на неровной поверхности
Установка регулируемого пола из фанеры имеет свои плюсы:
Экономичность вложений и быстрота процесса;
Высокие теплоизоляционные качества;
Если выбран влагостойкий материал, устойчивость к влажности;
Низкое истирание, продолжительная служба.
Когда грунт имеет значительные изъяны, имеет смысл сделать настил на ножках, используя деревянные брусья.
Вначале подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – плёнкой или рулонным рубероидом. Устанавливаются лаги из деревянного бруса с учётом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью лаг.
Брус укладывается у противоположных стен – положение контролируется с использованием дощечек-подкладок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, промежуточные брусья укладываются с интервалами 40 мм.
Фанерные панели подгоняются и размещаются на опоры. Для крепежа может использоваться болт или саморез с его полным погружением в материал.
Следует иметь в виду, что для укладки всей системы потребуется фанерный лист в 2 см толщиной. В конце производится шлифовка поверхности.
Конструкцию на регулируемых лагах можно сделать своими руками. Монтаж будет состоять в установке балок и прикреплении к ним первичного, чернового настила под основание. Настил делается из различных материалов, которые, однако, должны обладать такими качествами, как влагостойкость и прочность.
Перед настилом регулируемых полов на лагах рекомендуется посмотреть обучающее видео
Обычно используется специальный, влагостойкий вид фанеры, плиты ДНТ или гипсокартон:
Если выбрана фанера, сверху можно сделать чистовое покрытие из паркета, ламината или линолеума.
Под плитку больше подойдёт ЦСП или гипсокартон с устойчивостью к влаге.
Если финишное покрытие предполагает дерево, то лучше использовать строганные доски с пазами и шипами для удобства и надёжности укладки.
Технология лаг позволяет существенно поднять уровень пола. Этот аспект особенно важен, когда в доме плохая звукоизоляция либо требуется проложить инженерные коммуникации. Однако, кроме лаг, можно использовать плиты. Их лучше применять, чтобы быстро выровнять пол либо проложить теплоизоляционный слой. Плиты позволяют поднять пол лишь на 3 см.
Чтобы в дальнейшем избежать скрипа, на перекрытиях не должно оставаться пыли и мусора, поэтому имеет смысл для очищения применять пылесос. Каждая стойка должна быть установлена прочно и не шататься, а все деревянные и регулировочные элементы надёжно фиксируются и прикрепляются друг к другу.
При самостоятельной работе следует придерживаться всех основных технологических правил и учитывать особенности каждого помещения.
Выбор крепёжных деталей: анкер для регулируемого пола
Регулируемые полы можно возвести на металлических шпильках либо применить специальный латунный анкер.
Особенно подойдёт такой метод при ограниченном бюджете, ведь болты могут сделать проведение работ более удобным и простым, но они имеют достаточно высокую стоимость.
Анкера для регулируемого пола могут отличаться по диаметру и длине
Забивные анкеры и шпильки более доступны по цене и вполне подходят для установки регулируемого пола. Для одного звена регулировки понадобится анкер – цанга, шпилька из металла, а также две крупные гайки и шайбы.
Диаметр шпилек, при этом, должен быть не менее 8 мм:
В этом случае для лаг применяется брус размером 45х45 мм. Он должен быть хорошо просушенным, предварительно его обрабатывают антисептическим средством.
Брусья нужного размера размещают так, чтобы зазор у стен составлял не менее 5 см, интервалы между ними должны быть до 40 см.
На брусьях делают отметки для размещения шпилек – первая располагается в 10 см от конца лаги.
После того, как сделаны отверстия для шпилек и гаек, устанавливаются крепёжные детали. Также просверливается углубление в полу для монтажа анкера. Это делается через брусок и не нужно размечать пол.
Анкеры вставляются в отверстия и заворачивают шпильку. Для надёжности на шпильку наворачивается две гайки. Таким образом, она может свободно вращаться. Анкер также закрепляется гайкой.
После этого на шпильки одеваются гайки, шайбы и сам брусок.
Регулировка выравнивания начинается с крайних шпилек.
Пол на регулируемых лагах (видео)
Конечно, сделать крепёж с помощью стандартного набора таких элементов, как клиновый анкер, гораздо проще, но при определённых обстоятельствах, шпильки и забивные анкеры вполне их заменят. Эти крепёжные детали продаются в любом магазине стройматериалов, и приобрести их не составит труда. А если сделать конструкцию по всем правилам, такой пол может прослужить очень долго.
Еще не так давно в процессе укладки лаг на черновое основание под брусья укладывали куски фанеры или же деревянные колья. Таким образом можно было обезопасить дерево от воздействия влаги и выровнять черновое основание по горизонтали. Но со временем подложка рассыхалась и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к различным типам основания.
Особенности применения крепежа

В процессе крепления лаг к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или же уголки. А как быть с бетонным основанием, в которое саморезы запросто не вкрутишь? Чтобы укрепить лаги на бетоне, нужно использовать особые виды крепежных элементов. Выбор крепежей, необходимых для монтажа брусьев к бетонному полу, зависит от таких факторов:
Горизонтальности поверхности. В зависимости от того, требуется дополнительное выравнивание или нет, можно использовать регулируемый или нерегулируемый по высоте крепеж;
Уровня влажности основания. Если лаги монтируются по ленточному фундаменту, их придется укладывать чуть ли не на грунт. Чтобы закрепить брусья, используют в основном кирпичные столбики, которые защищают дерево от воздействия влаги, играя роль изолирующей подкладки;
Степени нагрузки на основание. Укрепить лаги на полу можно с помощью и саморезов, и кронштейнов. Однако в случае интенсивной эксплуатации пола, саморезы могут не выдержать нагрузки. Именно поэтому вид крепежа выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
Высоты подполья. Деревянные полы склонны к накоплению конденсата под покрытием и гниению. Для защиты деревянного основания от гниения и деформации, специалисты рекомендуют использовать высокие опоры для лаг. Они образуют под брусьями подполье, в котором воздух может свободно циркулировать, что предупреждает образование конденсата.
Чтобы правильно закрепить брусья на черновом полу, нужно разбираться не только в методах крепления, но и в разновидностях крепежных элементов. Адекватный выбор опоры позволит продлить период службы не только чернового, но и чистового покрытия.
Виды крепежных элементов

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежей:
Простых – статичные опоры, которые не позволяют варьировать высоту установки деревянных элементов;
Регулируемых – содержат винтовые конструкции, благодаря которым крепеж можно выставить по высоте, что позволяет добиться максимальной горизонтальности основания.
Какие виды крепежных элементов можно использовать для фиксации брусьев на полу?
опорные столбики;
саморезы;
уголки;
кронштейны;
анкера.
Чтобы разобраться в сути и особенностях применения вышеперечисленных деталей, рассмотрим каждую из категорий подробнее.
Саморезы

Саморезы – простые крепежные элементы, которые используют для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны прикрепить балки к деревянным перекрытиям, но только в случае учета следующих нюансов:
Перед крепежом и в самих брусьях, и в основании нужно сделать сквозные отверстия;
В сквозное отверстие необходимо вставить дюбель и только после этого ввинтить саморез;
Чтобы лаги не отрывались от деревянного основания, саморезы крепят с шагом в 40-60 мм;
Длина самореза определяется толщиной брусьев, желательно, чтобы в процессе ввинчивания «хвост» шурупа уходил в основание хотя бы на 5 см.
Доступная цена крепежных элементов сделала их весьма популярными в кругу домашних мастеров. Но, чтобы добиться нужного результата, в процессе установки лаг нужно обязательно учитывать вышеперечисленные моменты.
Анкер

Анкер – комбинированный крепежный элемент с самостоятельным креплением, который, в отличие от дюбелей, не только легко закрепляется в основании, но и удерживает вес тяжелых конструкций. Анкер относится к числу самых долговечных и надежных видов крепежей, которые используют для крепления лаг к любому фундаменту (ленточному, свайному). Если отбросить все «сантименты», анкер является все тем же дюбелем, но с более мощной основой.
В процессе закрепления лаг анкер монтируется примерно так же, как и саморез:
В брусьях делают сквозные отверстия, после чего симметричные, но только не сквозные отверстия делаются в основании;
Чтобы замаскировать шляпку болта, брусья предварительно нужно прозенковать;
Поскольку анкер очень крепкий и способен удерживать на себе тяжеловесные конструкции, для крепления одного бруса потребуется не более 4 крепежных элементов;
В полученные отверстия вставляются запорные части анкеров, сквозь которые вкручиваются болты;
При прошивании лаг насквозь нужно, чтобы болты углублялись в основание примерно на 6 см.
Чтобы укрепить брусья на черновой основе, специалисты рекомендуют использовать анкера с диаметром от 8 до 10 мм. Металлические стержни такой толщины с легкостью выдерживают очень большие нагрузки.
Кронштейны
Кронштейны – консольные опоры, которые служат статичным основанием для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления лаг к опорным столбам. Крестообразные (х-образные) выгнутые детали имеют фиксированные створки, в которые закладывается брус. Цена таких изделий значительно выше, чем в случае с саморезами, однако и спектр возможностей у таких крепежей значительно больше.
Очень часто в процессе укладки чернового пола на ленточном фундаменте устанавливают кирпичные столбики. Они играют роль опор и защищают дерево от воздействия влаги. Поскольку со временем лага проминается, без дополнительного крепежа она может деформироваться. Единственный удобный и надежный способ закрепления брусьев на опорах – применение кронштейнов.
Опорные столбики

Столбики для лаг – опорные конструкции, которые собираются из кирпичей с сечением в 1-2 кирпича. На самом деле данные элементы выполняют задачу «незримой» подкладки, предупреждая воздействие сырости на дерево. Столбики монтируются в случае укладки черновой основы на ленточном фундаменте или бетоне. Поскольку уровень грунтовых вод может постоянно меняться, чтобы защитить лаги от воды, специально образуют подполье.
Чтобы правильно укрепить лаги и возвести столбики, следует учесть такие моменты:
Опоры нежелательно возводить из гигроскопичных материалов – искусственного камня или же силикатного кирпича;
Нельзя устанавливать столбики на сыпучих грунтах, которые могут быть размыты водой;
Опоры, которые будут устанавливаться на несыпучий грунт, нужно делать выше уровня почвы в подполье хотя бы на 2-3 ряда кладки;
Кладку столбов желательно делать с однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
Крепить брусья к опорам можно с помощью кронштейнов, анкеров или же специальных уголков с саморезами по бетону.
Уголки

Уголки – оцинкованные металлические детали с двумя плоскостями, расположенными ортогонально по отношению друг к другу. Цена таких крепежей во многом определяется размерами самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит и степень прочности уголков. В процессе закрепления лаг желательно обращать внимание на такие нюансы.
Что такое регулируемые полы?
Время не стоит на месте, прогресс затрагивает различные сферы деятельности. Это касается и ремонта полов. Вместо традиционной бетонной стяжки стали использовать новые прогрессивные технологии выравнивания поверхности, к которым относятся регулируемые полы. Об этом и пойдет речь в сегодняшней статье.
Регулируемый пол – это технология укладки, которая позволяет изменять высоту на разных участках поверхности, придающая им ровность. Выравнивающей системой, в данном случае, выступает плотный, твердый настил с регулируемыми механизмами (болты-стойки), которые обеспечивают горизонтальную, гладкую поверхность.
Регулируемый пол применяется в следующих случаях:
Во время реконструкции помещения, если уровень пола после разборки снизился более чем на 10 см. Использование стяжки с помощью бетона – недопустимо, так как его тяжесть может повлечь за собой другие серьезные разрушения.
При перепланировках, например когда кухня переносится в другую комнату. В данном случае регулируемые полы будут являться неким проводником для коммуникаций (провода) через зазор под полом. Также удобно скрывать под регулируемыми полами звукоизоляционные материалы.
При конструкции пола из нескольких уровней. Имеется в виду пол состоящий из элементов: покрытие, прослойка, стяжка, тепло и гидроизоляция, подстилающий слой, основание.
Виды регулируемых полов
В зависимости от настила различают два вида регулируемого пола: регулируемый пол на лагах и покрытия без применения лаг (регулируемые плиты).
Особенности регулируемого пола на лагах
Установка таких полов не вызывает сложностей. Данный монтаж уместен в случаях, если пол необходимо поднять на высоту более 5 см. Лага оборудуется специальными гнездами для установки болтов и фиксируется к основанию с помощью дюбелей. Для монтажа понадобятся:
1. Лаги – деревянные брусья;
2. Настил – толстая фанера, ГВЛ;
3. Болты-стойки или анкеры;
4. Дюбеля-гвозди или шпильки с гайками и шайбами.
Надежность таких полов определяется следующими характеристиками:
Между стенами и полотном предусмотрен зазор (10-12 мм), обеспечивающий вентиляцию.
Шаг укладки лаг регулируется в зависимости от предполагаемого покрытия (для ламината/линолиума – 50 см, для плитки – 30 см).
Крепление лаг через болты стойки должно быть глубиной не менее 40 мм.
Перепады высоты между частями пола не должны превышать 1 мм на 1 м2.
В роли настила используются материалы: влагостойкая фанера (1-2 слоя), цементно-стружечная плита, листы влагостойкого гипсокартона.
Особенности регулируемых плит
Установка таких полов предполагает поднятие пола на расстояние не более 3 см. Зачастую этого достаточно для того, чтобы провести необходимые коммуникации. В плиты, а точнее листы толстой фанеры, вставляются втулки, в которые продеваются анкеры для регулировки пола. Втулки в данном случае служат регуляторами уровня пола. По конечному итогу вся конструкция фиксируется дюбелями.
На что следует обратить внимание при установке регулируемых плит:
Отверстия в листе фанеры лучше просверливать.
Втулки в отверстия вставлять лучше с предварительно накрученной резьбой с внутренней стороны.
Во втулки вставлять специальные болты, служащие регулятором уровня плиты.
Болты фиксировать к основанию плиты.
Болты следует проворачивать до тех пор, пока не получится идеально ровная плоскость пола.
Остатки болтов следует срезать болгаркой.
На установленную фанеру рекомендуется поверх устанавливать второй лист, чтобы скрыть следы болтов.
Дополнительно следует отметить то, что второй лист фанеры необходимо устанавливать не по швам предыдущего листа, так как в таком случае конструкция будет менее прочной.
К основным преимуществам данной установки относится то, что такие полы полностью изолируют Вас от посторонних звуков. Забудете о не эстетичном внешнем виде полов, Вас больше не побеспокоят коммуникации на полу. Сам процесс регулировки пола занимает мало времени, по сравнению с бетонной стяжкой, а также доступна в цене каждому.
Из минусов стоит выделить неоспоримый факт того, что со временем такие полы начинают скрипеть. Также следует понимать то, что данные полы ни в коем случае не должны устанавливаться в местах повышенной влажности. Если в вашем доме плесень и грибок такие же постояльцы, как и Вы, следует заблаговременно позаботиться об их устранении. Иначе регулировка на лагах долго не прослужит, несмотря на свою надежность и долговечность.
Прежде чем решиться на установку регулируемых полов, необходимо определить цели ремонта, тщательно изучить свойства материала, из которого выполнен регулируемый пол, а также факторы способные повлиять на положительный или отрицательный исход установки. Всего доброго, до новых встреч!
Регулируемый фанерный пол. Регулируемые полы. Преимущества метода: регулируемые полы на лагах
Еще недавно о регулируемых полах никто не слышал, могли только усмехнуться, услышав такую фразу. Однако сегодня о них говорят, изучают и даже пытаются установить без привлечения дорогостоящих наемных рабочих.
Мы приоткроем завесу тайны для всех, кто никогда не слышал об этом виде пола, предоставив необходимую информацию в этой статье, и поговорим о том, как сделать регулируемые полы.
Преимущества регулируемых покрытий
Устройство регулируемых полов в последнее время получило широкое распространение в строительстве, особенно при реконструкции или ремонте старых домостроений.
Регулируемая напольная система приобрела такую популярность, потому что:
Имея небольшой вес, может использоваться для потолков с низкой несущей способностью. Установка регулируемого пола позволяет поднять уровень покрытия до нужного уровня, не возводя тяжелого бетона или дома.
Благодаря идеально ровной поверхности подходит в качестве основы практически под любой вид отделки, будь то паркет, ламинат, линолеум или керамическая плитка. В этом случае никаких дополнительных процедур по обустройству поверхности не требуется.
Внимание!
Это лишь основные преимущества, которыми славится этот тип пола; с точки зрения технических индикаторов, это также уровень выше всех доступных вариантов.
Почему выбирают наливные полы
К основным преимуществам данного вида устройства пола следует добавить еще:
Саморегулирующиеся полы легко сделать своими руками. Один человек вполне может справиться с работой в помещении площадью 20-25 м2 за один день.
Отсутствие «мокрых» процессов избавляет от пыли и грязи и значительно сокращает время ремонта. Вам не нужно ждать, пока основа высохнет, чтобы перейти к следующему этапу работы.
В подземном пространстве такой системы возможны:
Устройство дополнительной гидро-, звуко- и теплоизоляции.
Прокладка инженерных коммуникаций.
Оборудование для теплых полов водяное и электрическое.
Поскольку деревянные лаги расположены над основанием пола (а не на самом бетоне), пиломатериал защищен от гниения и гниения.
Внимание!
Однако это не означает, что материал нельзя обрабатывать антисептиками.
Высокая прочность и звукоизоляция.
При соблюдении технологии работы саморегулирующийся теплый пол квартиры или дома прослужит вам до 50 лет.
Типы регулируемых полов
Особенности технологии устройства саморегулирующихся полов делят их на два вида:
Регулируемые ножки.
Регулируемые пластины.
Поговорим о том, как сделать регулируемый пол на лагах.
По сути монтаж регулируемых полов можно разделить на два этапа:
Регулируемое бревенчатое устройство.
Черновой настил.
Совет!
Материал для пола на регулируемых лагах следует выбирать исходя из типа конечного покрытия. Фанера
подходит для ламината или паркета.
Если покрытие планируется керамической плиткой или линолеумом, то лучше использовать листы влагостойкого гипсокартона, ЦСП или аналогичные материалы.
Для тех, кто хочет устроить деревянные полы, пригодится евродоска (сухая, строганная и шпунтованная).
Приступим непосредственно к работам по устройству саморегулирующихся полов на лагах.
Здесь также есть две опции:
Регулируемый пол на каблуке.
То же, только по углам.
В принципе оба варианта выполняются по одному принципу и отличаются только механизмом регулирования лаг. Опишем подробнее устройство пола на регулируемых лагах с помощью штырей.
Для работы вам потребуются следующие материалы:
Брус качественный, сухой, строганный сечением 50х50 мм без сучков.
Механизмы регулирования (перечень за один комплект):
Шпилька M6.
Две шайбы.
Две гайки.
Анкер для регулируемого пола.
Внимание!
Вы можете приобрести готовые комплекты регулируемого пола, включающие в себя как регулирующие механизмы, так и подготовленную к сборке балку.
Естественно, это увеличит конечную стоимость регулируемых полов.
денежный вопрос
Ориентировочная цена регулируемого напольного устройства 20-25$ за один квадратный метр. Стоит отметить, что стоимость такой напольной системы под дальнейшую облицовку плиткой будет намного дороже, чем на ламинат. Это связано с тем, что под плитку укладывается большее количество бревен.
Если вы хотите сэкономить, все комплектующие для регулируемых полов можно приобрести в дискорде в любом строительном или хозяйственном магазине, а работу можно выполнить своими руками.
Процесс установки регулируемых лаг
Для выполнения работ по устройству саморегулирующегося пола необходимо:
Строительный уровень (отлично, если вы владеете лазерным оборудованием, но можно обойтись и обычными).
Техника сверления отверстий с помощью сверл по бетону и дереву, а также сверла-лопасти.
Молоток.
Ножовка или угловая шлифовальная машина (можно взять напрокат в хозяйственном магазине).
Теперь непосредственно инструкция по устройству полов с регулируемыми лагами:
На основание раскладываем бруски с шагом 30 см (для последующего покрытия керамической плиткой) и 50 см (для паркета и ламината). Необходим отступ от стен, но не более 2-3 см.
Отверстия под шпильку сверлим в брусках на расстоянии 50 см друг от друга, диаметром чуть больше диаметра шпильки. Чаще всего используется шпилька диаметром 6 мм, а под анкер 8 мм сверлим отверстия такого же диаметра.
Далее следует выполнить растачивание лаги, то есть перовым сверлом выбрать деревяшку у каждого отверстия глубиной, равной толщине гайки, вместе с шайбой. Диаметр образца должен превышать диаметр шайбы на 1-2 мм. Это нужно для того, чтобы утопить гайку с шайбой вровень с верхом бревна.
После этого при помощи дрели или перфоратора просверливаем отверстия под анкер в бетоне.
Совет!
Лучше это делать прямо через отверстия в брусках, тогда есть шанс минимизировать возможное несовпадение шпильки с подготовленным отверстием.
Если при сверлении вы попали в пустоту бетона или арматуры, следует изменить положение шпильки.
Анкера в пол забиваем аккуратно, но крепко, и вкручиваем шпильки. На шпильки примерно на одном уровне накручиваем гайки и надеваем шайбу, которая будет служить опорой для бруса.
После установки всех шпилек накладываем лаг. Сверху на балку надеваем шайбы и гайки, не затягивая их до конца (только наживка).
На этом этапе необходимо установить бревно в желаемое положение, регулируя его с помощью уровня. Регулировка осуществляется двумя нижними крайними гайками. Затем наворачиваем гайки на оставшихся шпильках и затягиваем верхние гайки.
Аналогично устанавливаются остальные лаги. Основная задача на этом этапе – установить все лаги так, чтобы их верхняя часть находилась на одном уровне.
После выравнивания и фиксации всех лаг срезаем болгаркой или ножовкой болты для регулируемых полов (ненужные излишки).
Третий этап – заполнение подземного пространства утеплителем, гидро- и шумоизоляцией, прокладка необходимых коммуникаций.
Финишный этап – настил чернового настила с фиксацией саморезами.
На этом процесс укладки саморегулирующегося пола завершен. Затем можно переходить к окончательному покрытию по вашему выбору.
Принципиальной разницы в технологии крепления регулируемых бревен на уголки нет, разве что регулирующий механизм здесь не шпильки. При этом способе бруски крепятся не к шпилькам, а к уголкам, жестко закрепленным к основанию пола.
Вкратце процесс выглядит следующим образом:
Раскладываем бруски и отмечаем их расположение на основании пола.
По этим отметкам закрепляем уголки с шагом 50 см. Высота уголка подбирается по необходимому уровню пола (чуть меньше этого значения).
Далее с помощью уровня устанавливаем лаги.
Совет!
Для придания жесткости лагам уголки крепятся с обеих сторон в шахматном порядке.
Далее, как и в предыдущем способе, монтируем настил с учетом характера дальнейшей отделки.
Еще одной особенностью при использовании уголков является необходимость точной установки бревна по уровню без возможной подгонки после завершения работ. Поэтому, если регулируемый пол изначально лежит под углом, то избавиться от неровностей можно будет только с помощью подкладок под финишное покрытие.
Что касается крепежа, то не стоит приобретать неоцинкованные шурупы и болты, повышенная влажность может сильно повлиять на их прочность, что скажется на всей поверхности.
И напоследок хотелось бы сказать, что особого внимания стоит уделить местам расположения анкеров или саморезов под уголками. Если застежка расположена рядом с узлом, то велик риск того, что вскоре (под нагрузками) лаг треснет в этом месте. Старайтесь размещать крепления в чистых и ровных местах, с шагом не более 60 см.
Заключение
В представленном видео в этой статье вы найдете Дополнительную информацию по этой теме.” frameborder=”0″ allowfullscreen=”allowfullscreen”>
Заключение
Сам по себе процесс установки регулируемого пола, как вы понимаете, не сложный, все работы могут быть знакомы многим. Больше всего вас должно беспокоить качество строительных материалов, используемых в этом процессе. На этом не стоит экономить, так как в дальнейшем придется вкладываться в ремонт.
В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.
Регулируемый пол – это новая технология, которая даст вам возможность сократить время на обустройство пола.
Как и любая другая технология, она имеет свои плюсы и минусы.
А ведь именно в этом и заключается определенный профессионализм специалистов (строителей), чтобы уметь среди большого количества вариаций самого напольного покрытия выбрать тот, который будет действительно идеальным и оптимальным.

Как работает регулируемый пол?
Механизм
Готовый настил монтируется под деревянные лаги(если, конечно, вы не используете половые доски), либо на сплошное основание из ОСП (если у вас случай с применением мягких покрытий или ламината) или листы так называемой фанеры.
Важно! В период строительства абсолютно любых перекрытий – так называемая несущая поверхность должна располагаться в горизонтальном положении, это обязательно.
В принципе добиться заданного результата с помощью несъемных бревен невероятно сложно, часто приходится использовать разного рода подкладки и клинья для выравнивания пространственного положения.

Эти клинья имеют свойство скрипеть или гнуться при неправильной и неаккуратной фиксации, либо просто выпадать потом по другим причинам. Без демонтажа зоны покрытия эти проблемы не устранить, а сам демонтаж связан с огромными потерями денег и времени.
Эти регулируемые полы отлично выравнивают поверхность практически на любых неровностях. Кроме того, сам механизм выравнивания даст вам возможность регулировать зазор между несущим основанием и полом, а это уже позволит размещать на таких участках разного рода инженерные сети.
Регулируемые полы в основном состоят из металлических стоек, фанерных листов, пластиковых шпилек или балок пола. Проведено достаточно большое количество модификаций систем управления, но такой принципиальной разницы между ними просто не обнаружено.
С помощью резьбового вращения само соединение проходит очень плавно (подъем или опускание элементов конструкции), таким образом можно максимально точно установить само напольное основание в требуемом положении.
В мире существует несколько видов полов (регулируемых), рассмотрим их подробнее.
Типы регулируемых полов
Регулируемый пол с пластиковым механизмом регулировки

Особенности (признак ): Большинство из них можно продать в комплекте с отдельными комплектами или лагами. Полы устанавливаются гораздо быстрее с завода, потому что они ввинчены в лаги и поэтому нет необходимости сверлить с отметкой отверстия.
Размеры самих бревен следующие: тридцать на пятьдесят миллиметров, а расстояние между болтами ровно сорок сантиметров. Рекомендуем устанавливать лаги с шагом в тридцать/сорок сантиметров, точное значение нужно подбирать с учетом максимальной предполагаемой нагрузки на сам пол.
Регулируемый пол с металлическим регулировочным устройством
Особенности (характеристика ): Металлические шпильки с шайбами и гайками используются для пластиковых соединений. Они выдерживают большие нагрузки, но работать с ними достаточно сложно.
Регулируемый пол на металлических уголках
Особенности (характеристика ): Плюс в этих углах устойчивость самой лаги, можно создавать очень сложные конструкции полов, учитывая особенности планировки своих комнат. Единственный минус в том, что время установки довольно сильно увеличивается.
Регулировать можно не только бревна, но и плиты.
Второй вариант используется только для ламината и мягких полов. Второй вариант можно применить практически ко всем видам чистового напольного покрытия.
Сделай сам
Также у вас есть возможность сделать регулируемые полы самостоятельно, у этого варианта есть свои преимущества. Основные из них – довольно большая экономия. Деньги (более низкая стоимость), а также возможность самостоятельного подбора параметров, особенно в зависимости от конкретных особенностей приложения.
Также, при желании, можно выполнить утепление пола регулируемыми полами, что считается достаточно важным в условиях очень высоких цен на энергоносители.
Технология монтажа
Регулируемые балки с пластиковыми болтами
Для основания несущего характера, цементно-песчаной или бетонной стяжки используется специальный комплект разводных лаг, изготовленный непосредственно на заводе. Сразу можем сказать, что этот вариант считается самым дорогим для регулируемых полов.
Первый шаг — измерить пространство. Это необходимо для того, чтобы определить, сколько лаг на данное помещение необходимо. Если вы собираетесь делать полы в бане, то знайте, что на них не ложится огромная нагрузка, расстояние между лагами должно быть до сорока пяти сантиметров.
Следующим этапом отбиваем расстояние между лагами по стяжке. Для этого момента используется вороненая веревка, с помощью которой работа по оббивке будет производиться очень качественно и, главное, быстро.
После этого третьим этапом будет обрезка лаг до необходимой длины. В основном длина лаг с завода составляет около четырехсот сантиметров. Следует тщательно продумать, как нужно маркировать бревна, чтобы максимально минимизировать количество отходов.
Расстояние от линии реза до ближайшего регулировочного болта должно быть не менее ста миллиметров. Если торец находится намного ближе, чем указанная выше отметка, то есть риски появления различных трещин под нагрузкой.

После этого наступает четвертый шаг, а именно расширение лаг вокруг отмеченных линий. Для установки потребуются:
Специальный ключ для закручивания болтов;
Отвертка;
Молоток;
Долото;
Добойник для крепления дюбелей;
Дрель с перфоратором.
Затем нужно установить первое бревно в вертикальное положение – достаточно вкрутить резьбовое отверстие в простые пластиковые болты. После этого вам нужно будет поставить концы болтов на линию, а затем просверлить отверстие в основании для самого дюбеля.
Глубина таких отверстий (под сам дюбель) должна быть примерно два на три сантиметра, при этом его длина должна быть превышена. Это связано с отверстием, так как в нем почти всегда остается некоторое количество бетона, но если заранее не сделать запас по длине, то полностью забить дюбель вам будет проблематично.
Следующим шагом будет установка дюбелей, но не стоит доделывать их до конца. Дюбель не должен сопротивляться вращению болтов. Используя достаточно длинный уровень, установите правильное и в то же время аккуратное положение лаг. Если ваши лаги уже установлены, и достаточно прочно, то просто крепко закрепите дюбель. Стоит продолжать устанавливать лаги по очереди в местах с отметками, при этом контролируя положение отметок уровнем.
Этот алгоритм установки можно сказать предлагают людям сами производители, при этом большинство строителей прислушиваются и применяют эту технологию, в основном такие строители те, кто получает свою зарплату каждый час, а не на производстве.
Те строители, которые зарабатывают на отработке, делают это немного по-другому. На ваш вопрос “Как?” мы расскажем. Строители берут простой гидравлический уровень и отбивают так называемую лагу нулевого уровня на противоположных стенах (две).
После этого в те участки вбиваются дюбеля или гвозди, все будет зависеть от материала, из которого будет сделана стена, после чего натягиваются веревки. Если лаги нужно соединить, то следует взять три стены. Веревка будет натянута только тогда, когда все лаги будут уже размещены в местах их фиксации.
После этого все идет очень быстро и легко. По той веревке устанавливается абсолютно каждая лага, главное, чтобы она не касалась ее, необходимо постоянно проверять, чтобы зазор между лагой и веревкой был как можно меньше. Вот и все, таким образом можно добиться очень высокой скорости монтажа регулируемого пола, а также повысить качество этого пола.
В общем случае существует определенная прямая зависимость между количеством измеряемых плоскостей и точностью. Сейчас мы вам объясним. Существует довольно большая вероятность того, что положение первого бревна будет отклоняться от нижнего уровня примерно на один миллиметр.
По нынешним меркам это вполне нормально. Именно для этого и был изготовлен шаблон – если нужно отрезать достаточно большое количество одинаковых деталей, и при этом размеры не снимаются с каждой готовой детали поочередно. В этом случае веревка будет выступать в роли шаблона.
Седьмым шагом будет вырубка, а именно широкой острой стамеской необходимо будет спилить выступающий участок пластикового болта.
Установка лаг на металлические пластины
Основным преимуществом этих полов является повышенная устойчивость крепления за счет увеличения площади нижнего упора. Есть и недостаток, а именно увеличиваются сроки, то есть невозможность продолжать и вообще выполнять работу самостоятельно.
Сами лаги необходимо крепить к П-образным плитам с помощью саморезов, при этом процесс регулировки высоты расположения самих лаг необходимо осуществлять с помощью ряда отверстий с обеих сторон плита, выполненная в вертикальном положении.

Установка лаг на железные шпильки
Регулируемые полы этого типа можно установить без посторонней помощи, и мы расскажем вам именно об этом варианте. Размеры лаг выбирайте с учетом особенностей пола и наибольших нагрузок. Шпильки железные с цинковым покрытием, оптимальный калибр 6÷8 мм. Для изготовления системы пригодятся шпильки, гайки и шайбы.

Шаг 1 . Отбейте параллельные полосы на опорной основе на расстоянии 30 ÷ 50 сантиметров. Чем дальше, тем прочнее нужно выбирать лаги.
Шаг 2 . Сделайте расчет по количеству лагов, шайб, гаек и шпилек. Рекомендуемое расстояние между стойками 30÷40 см. Подготовьте к работе все используемые материалы, дополнительные узлы и приспособления.
Шаг 3 . Наметьте отверстия в лагах для шпилек, все они должны располагаться на полосах симметрии. В отмеченных местах сначала просверлите сквозное отверстие Ø6 мм для шпильки (если калибр шпильки другой, то и отверстие нужно просверлить соответственно). Снаружи бревна просверлите перьевым сверлом отверстие под калибр шайбы. Глубина отверстия должна превышать необходимую сумму высоты гайки и толщины шайбы на определенное количество миллиметров.

Есть 2-й способ разметки отверстий перед анкером, но занимает больше времени, но, несмотря на все вышеперечисленное, исключает возможность ошибок.
Делается все так: сначала нужно наметить только последние 2 отверстия перед анкером, вкрутить их в шпильки, закрепить бревно в подходящем месте на 2 гайки. Теперь во время предстоящей разметки отставание никуда не сдвинется.
При таком расположении допускается сразу сверление отверстий перед анкером на всю глубину. Работа сделана – лаги убраны, все шпильки вкручены в пространство.
Эту функцию нужно будет делать с каждым лагом, производительность труда минимизируется в 2 раза. Вы сами должны сделать окончательный вывод о способе разметки с учетом положения бетонного пола и опыта выполнения аналогичного семейства дел.
Шаг 5 . На любой шпильке затяните гайку и наденьте шайбу. Лучше сразу определиться с выбором места их расположения по высоте. Плотно вверните шпильки в анкеры.
Шаг 6 . Наденьте бревна на шпильки по очереди, с помощью ключа необходимого объема, поворачивая нижнюю гайку влево/вправо, выпрямите состояние бревна. Имейте в виду, что шаг резьбы у железных гаек намного меньше, чем у пластиковых.
Шаг 7 Лаги установлены – разрешено приступать к их исправлению. Используйте шайбу и гайку, вставьте их в верхнее отверстие.
Важно! Затяжка верхней гайки с большим усилием, в том числе незначительное уменьшение может стать причиной появления противных скрипов при ходьбе по полу.
Шаг 8 . Болгаркой срежьте торчащие концы шпилек. Будьте осторожны с лагами, не повредите единство пиломатериала с пильным диском.
Установка регулируемых полов с выпрямляющей доской
Черновой пол подходит только для ламината или мягких напольных покрытий. Для установки необходимо приобрести комплект промышленных деталей.

Шаг 1 . Сделайте на фанерном листе отметки, где будут устанавливаться втулки, просверлите отверстия такого диаметра. Втулки должны быть не более 30 см. Просверлите отверстия вертикально, если границы размещаются перед рулоном, то придется их переделывать, что значительно отнимет время и увеличит время монтажа регулируемого пола.
Шаг 2 . Вставьте резьбовые втулки в отверстия с нижней стороны, закрепите их маленькими саморезами, при регулировке высоты пола они ни в коем случае не должны проворачиваться. Производители предусмотрели 4 места для крепления втулок, так что многие совсем необязательны, достаточно закрепить 2-мя саморезами.
Шаг 3 . Расставьте на полу разметку, потрудитесь, чтобы листы не пришлось «разрезать» на мелкие кусочки. Лучше нарисовать его на бумаге, продумать ряд разновидностей, и только потом можно будет выбрать из них лучший.
Шаг 4 . Вкрутите все пластиковые болты, переверните фанерный лист до нужного состояния. Вверните болты на одинаковое количество оборотов. После установки основного листа фанеры отметьте, на каком уровне размещены болты. В последующем листе фанеры попробуйте вкрутить болты в том же месте.
Шаг 5 . При использовании специального ключа вкручивайте/выкручивайте болты до тех пор, пока лист фанеры никоим образом не окажется в горизонтальном положении на нужной высоте. Постоянно проверяйте его состояние уровнем по нескольким плоскостям.
Следует учитывать, что элементы крепления к бетонному основанию никак не укрепляются, настил выходит «плавающим». Это следует принимать во внимание при определении расположения напольных покрытий в том или ином помещении.
Шаг 6 . После установки внешнего листа фанеры еще раз проверьте состояние чернового пола. Не забывайте, что характеристики регулирования ни в коем случае не превышают 2÷3 см. Если бетонное основание имеет очень большие выпуклости, то его необходимо будет снова выровнять.
Регулируемые опоры для бревен являются одним из самых простых способов выравнивания чернового пола. Благодаря этой технологии удается избежать «мокрых» работ, связанных с заливкой стяжки. Это позволяет укладывать финишное покрытие на черновой пол сразу после монтажа деревянной обрешетки из бревен и ДСП. В статье будут рассмотрены основные виды опор, подходящих для регулировки высоты балок перекрытия, а также особенности их применения.
Конструктивные особенности регулируемых лаг
Для выравнивания чернового пола не так давно стали использовать не только стяжки, но и лаги на регулируемых ножках О. Каков принцип работы этой конструкции? К основному материалу крепятся анкерные устройства с винтовым механизмом, которые можно регулировать по высоте. После этого устанавливаются балки перекрытия так, чтобы добиться максимальной горизонтальности деревянной обрешетки.
В процессе выравнивания полов могут использоваться опоры различных типов и материалов. Их можно прикрепить к следующим типам оснований:
балки деревянные;
бетонные плиты;
цементные стяжки;
железобетонный монолит.
Самостоятельная установка таких систем нежелательна, так как предполагает точную регулировку балок по высоте. Подобного эффекта можно добиться только с помощью профессиональных аппаратов. Неровность пола приводит к нарушению геометрии финишного покрытия, что чревато его деформацией.
Преимущества регулируемых полов
По сравнению с другими способами выравнивания пола лаги, которые можно варьировать по высоте, имеют ряд преимуществ, а именно:
Данная технология позволяет отказаться от «мокрых» технологических процессов, связанных с заливкой наливных и цементно-песчаных стяжек;
Деревянные конструкции имеют меньший вес по сравнению с бетонными стяжками, поэтому их можно устанавливать на основания с низкой несущей способностью;
После подготовки полов по данной технологии на черновую основу можно наносить практически любые виды финишных покрытий;
Пространство под лагами, образованное с помощью винтовых анкеров, обеспечивает достаточную вентиляцию пола, препятствующую скоплению конденсата;
Установка регулируемых опор своими руками занимает всего несколько дней. В то время как любое цементное сито сохнет не менее 3 недель;
Пространство под полом можно использовать для прокладки необходимых коммуникаций;
В процессе выравнивания полов уровень основания при необходимости можно поднять на 15-20 см;
Укладка отделочных материалов может осуществляться без монтажа каких-либо дополнительных подложек;
Воздушная прослойка под лагами обеспечивает дополнительную тепло- и гидроизоляцию основания.
Типы регулируемых конструкций
При обустройстве пола своими руками можно использовать несколько различных конструкций с регулируемыми лагами. Каждый из них имеет свои преимущества и недостатки. К числу самых популярных «домкратных» систем относятся:
Набор резьбовых пластиковых стоек и крепежа для бетона. В этом случае в балках своими руками нарезается резьба, в которую вставляются полые стойки. При необходимости их можно вкрутить на нужную глубину;
Комплект крепежа для бетонных и пластиковых втулок. В отличие от предыдущей конструкции готовые втулки с внутренней, а не наружной резьбой монтируются в сквозные отверстия в балках, которые дополнительно фиксируются саморезами;
Набор лаг, втулок и болтов-стоек. В этой системе выравнивания пола болты имеют конические сквозные отверстия, в которые вставляются саморезы или другие крепежные детали для надежного соединения с бетоном.
Чтобы купить качественный комплект, в первую очередь нужно проверить качество самих опор. Резьба на них должна быть ровной, без повреждений. В противном случае не получится выставить нужную высоту лага, что чревато перекосами.
Пластиковые металлические опоры
Устройство чернового пола с помощью «домкратных» систем предполагает использование специальных резьбовых опор. Их условно делят на две большие категории:
Металл. Они изготовлены из оцинкованной стали, поэтому практически не подвержены коррозии. Такие анкерные устройства способны выдерживать очень большие нагрузки и поэтому используются при обустройстве коммерческих помещений. Единственный, но существенный недостаток таких опор — «помощь» в разрушении бетонного основания. Металлические штифты со временем «впиваются» в основание, что приводит к растрескиванию;
Пластик. В отличие от металлических стеллажей, они менее прочны, но совершенно не подвержены влиянию влаги. В случае установки стоек-болтов с малым шагом они выдерживают нагрузку более 300 кг на м 2 покрытия. Пластиковые опоры практически не создают нагрузки на бетонные перекрытия и поэтому не способствуют их разрушению.
Типы опор по типу конструкции
Какие виды стоек для выравнивания пола лагом лучше использовать? При обустройстве деревянной обрешетки типа «домкрат» могут применяться различные типы анкерных устройств, а именно:
Шпильки. В процессе отделки чернового пола к основанию крепятся шпильки с резьбой. На них закреплены две регулируемые «пластины», между которыми находится балка. Вращая нижнюю пластину, можно регулировать балку по высоте, а верхнюю закрепляют, чтобы сделать конструкцию более жесткой;
углов. металлические П-образные профили, изначально закрепленные основанием вниз на бетонном полу. Каждая сторона уголка содержит два-три ряда сквозных отверстий, отстоящих друг от друга с небольшим шагом. После установки нужного уровня лаги фиксируются по углам на нужной высоте;
Стеллажи с автоматической регулировкой высоты. Пластиковые стойки с автоматической регулировкой имеют поддомкрачивающий механизм. Благодаря им можно осуществлять автоматическую коррекцию отставания по высоте с уклоном от 0 до 5 градусов.
Цены на профподставки
Производители предлагают множество различных видов регулируемых стоек. И не всегда понятно, почему формируется цена той или иной модели опор, когда визуально некоторые из них очень похожи. Чтобы купить действительно качественные анкерные устройства, учитывайте отличия продукции бюджетных и профессиональных серий:
Бюджетные опоры. Цена винтовых анкеров этой серии варьируется от 1 до 3 долларов за штуку. Низкая стоимость обусловлена не самым лучшим качеством материала, из которого изготовлены стоечные болты, а также их хрупкостью;
Профессиональные опоры. Визуально профессиональные винтовые стеллажи похожи на бюджетные, но изготавливаются из специального пластика. Обладает жаро- и морозостойкостью, а также большей прочностью. Некоторые из них оснащены системой саморегуляции, благодаря чему процедура выравнивания полов занимает минимум времени. Цена на профессиональные опоры колеблется от 4 до 8 долларов за штуку.
Как сделать винтовые опоры?
Для обустройства полов регулируемыми балками не обязательно покупать дорогие реечные болты. Зная уже некоторые особенности системы, о которых шла речь выше, сделать такие устройства самостоятельно не составит труда. Для сборки регулируемых анкеров вам потребуется:
гайки;
металлические пластины
;
шпильки;
анкер забивной;
шайбы
.
Сборка винтовой опоры для выравнивания пола:
В первую очередь необходимо закрепить металлическую пластину на шпильке с помощью мощного болта и подходящей гайки;
С помощью гайки в дальнейшем будет регулироваться высота балок;
После регулировки лаги фиксируются другой гайкой;
Чтобы верхний порожек не мешал при укладке финишного покрытия, в деревянном брусе делаются пазы для его полной маскировки.

Благодаря регулируемым лагам можно сделать идеально ровный пол. Регулируемые лаги позволяют обойтись без таких трудоемких процессов, как бетонная стяжка или наливной пол. Более того, даже эти технологии не всегда дают результат в виде идеально ровного пола. Покрытие на лагах, регулируемое с помощью шпилек, имеет множество преимуществ и является оптимальным для финишного покрытия пола.
Преимущества метода: регулируемые полы на лагах
Такой пол состоит из бревен, то есть балок и настила из фанерных листов и досок. Единственный недостаток – приобрести готовые разводные лаги сложно – их придется соорудить из покупных материалов. Но это не сложно. Ведь они представляют собой просверленный на равных расстояниях брусок со вставленными втулками и опорами из полимерных материалов. Вместо пластиковых втулок и опор можно поставить металлические шпильки.
Регулируемые балки позволяют поднимать или опускать пол в любое время
Хорошо выполненный проект имеет следующие преимущества:
Пол можно поднять на 15 см и более;
Процесс достаточно простой и быстрый – 1-2 дня;
Регулируемые лаги позволяют избежать дорогостоящего и длительного процесса «мокрой» стяжки;
Этот метод обеспечивает высокую эффективность выравнивания;
Возможность применения технологии в домах с непрочными деревянными перекрытиями;
Помимо ровной поверхности пола, улучшаются теплоизоляция и звукопоглощение;
Подземное пространство можно использовать для различных коммуникаций.
Большое значение имеет то, что в этом случае не обязательно использовать грязные технологии, а можно провести монтаж своими руками.
Как сделать регулируемые полы из фанеры
Фанера – плита, спрессованная из нескольких слоев древесного материала – шпона, а не их древесной стружки. Поэтому он достаточно прочный, несмотря на небольшой вес. Полы из фанеры экологичны, просты в использовании и работе. Из такого материала можно сделать как черновой, так и чистовой тип пола.
Регулируемые полы из фанеры можно укладывать даже на неровный пол
Установка регулируемого фанерного пола имеет свои преимущества:
Рентабельность вложений и скорость процесса;
Высокие теплоизоляционные качества;
Если выбран влагостойкий материал, влагостойкость;
Низкая абразивность, длительный срок службы.
При значительных изъянах грунта имеет смысл делать настил на ножках с использованием деревянных балок.
Сначала подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – пленочным или рулонным рубероидом. Лаги устанавливаются из деревянного бруса с учетом нулевого уровня – его линия должна проходить в строгом соответствии с поверхностью лаг.
Брус укладывается впритык к противоположным стенам – положение контролируется с помощью подкладочных досок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, укладываются промежуточные брусья с интервалом 40 мм.
Фанерные панели устанавливаются и устанавливаются на опоры. Для крепежа можно использовать болт или саморез с полным его погружением в материал.
Следует учитывать, что для укладки всей системы потребуется лист фанеры толщиной 2 см. В конце поверхность полируется.
Рисунок на регулируемых бревнах можно выполнить вручную. Монтаж будет заключаться в установке балок и креплении к ним первичного, чернового настила под основание. Настил производится из различных материалов, которые, однако, должны обладать такими качествами, как влагостойкость и прочность.
Перед укладкой регулируемых полов на лаги рекомендуется посмотреть обучающее видео
Обычно используется специальный, влагостойкий вид фанеры, плиты ДНТ или гипсокартона:
Если выбрана фанера, сверху можно сделать финишное покрытие из паркета, ламината или линолеума.
Для плитки больше подойдет ЦСП
или гипсокартон с влагостойкостью.
Если в отделке предполагается дерево, то лучше использовать строганные доски с пазами и шипами для удобства и надежности монтажа.
Технология лаг позволяет значительно поднять уровень пола. Этот аспект особенно важен, когда в доме плохая звукоизоляция или требуется прокладка инженерных коммуникаций. Однако помимо бревен можно использовать доски. Их лучше использовать для быстрого выравнивания пола или укладки теплоизоляционного слоя. Плиты позволяют поднять пол всего на 3 см.
Во избежание скрипа в будущем на полах не должна оставаться пыль и мусор, поэтому имеет смысл использовать для уборки пылесос. Каждая стойка должна быть установлена прочно и не шататься, а все деревянные и регулировочные элементы должны быть надежно закреплены и прикреплены друг к другу.
При самостоятельной работе необходимо соблюдать все технологические правила и учитывать особенности каждого помещения.
Крепеж на выбор: регулируемый напольный анкер
Регулируемые полы можно монтировать на металлические стойки или использовать специальный латунный анкер.
Этот способ особенно подходит при ограниченном бюджете, т.к. болты могут сделать работу более удобной и простой, но имеют достаточно высокую стоимость.
Регулируемые анкеры для пола могут различаться по диаметру и длине
Забивные анкеры и шпильки
более доступны по цене и вполне подходят для установки регулируемого пола. Для одного регулировочного звена понадобится анкер – цанга, металлическая шпилька, а также две большие гайки и шайбы.
Диаметр шпилек в этом случае должен быть не менее 8 мм:
В данном случае для лаг используется брус 45х45 мм. Она должна быть хорошо просушена, предварительно обработана антисептиком.
Брусья
нужного размера укладывают так, чтобы зазор у стен был не менее 5 см, промежутки между ними должны быть до 40 см.
На брусьях делаются отметки для размещения шпилек – первая располагается в 10 см от конца бревна.
После того, как отверстия под шпильки и гайки сделаны, устанавливается крепеж. Также в полу просверливается углубление для установки анкера. Делается это через планку и нет необходимости размечать пол.
Анкеры вставляются в отверстия и обматываются шпилькой. Для надежности на шпильку накручиваются две гайки. Таким образом, он может свободно вращаться. Анкер также фиксируется гайкой.
После этого на шпильки надеваются гайки, шайбы и сама планка.
Регулировка центровки начинается с крайних шпилек.
Пол на регулируемых лагах (видео)
Конечно, изготовление креплений с использованием стандартного набора элементов типа клинового анкера намного проще, но при определенных обстоятельствах их вполне заменят шпильки и забивные анкеры. Эти крепления продаются в любом магазине стройматериалов, и приобрести их не составит труда. А если сделать конструкцию по всем правилам, такой пол может прослужить очень долго.
Не так давно в процессе укладки бревна на черновое основание под брусья подкладывали куски фанеры или деревянные колья. Таким образом удалось защитить дерево от влаги и выровнять черновое основание по горизонтали. Но со временем подложка высыхала и приходила в негодность, что сказывалось на горизонтальности покрытия. В статье мы рассмотрим современные способы крепления лаг к разным типам оснований.
Особенности применения крепежа

В процессе крепления бревна к деревянному основанию особых проблем не возникает. Для этого можно использовать длинные саморезы или уголки. А как быть с бетонным основанием, в которое не так просто вкрутить шурупы? Для укрепления лаг на бетон нужно использовать специальные виды крепежа. Выбор крепежа, необходимого для крепления стержней к бетонному полу, зависит от следующих факторов:
Горизонтальность поверхности. В зависимости от того, требуется дополнительное выравнивание или нет, могут использоваться регулируемые или нерегулируемые крепления;
Уровень влажности основания. Если лаги монтируются на ленточный фундамент, их придется укладывать почти на землю. Для крепления брусьев используют в основном кирпичные столбы, которые защищают дерево от влаги, играя роль изолирующей подкладки;
Степени нагрузки на основание. Укрепить лаги на полу можно с помощью саморезов и скоб. Однако в случае интенсивной эксплуатации пола саморезы могут не выдержать нагрузки. Именно поэтому тип крепления выбирают в соответствии с предполагаемой нагрузкой на напольное покрытие;
Подземные высоты. Деревянные полы склонны к образованию конденсата под покрытием и гниению. Для предохранения деревянного основания от гниения и деформации специалисты рекомендуют использовать высокие опоры для бревна. Они образуют под решеткой подполье, в котором может свободно циркулировать воздух, что препятствует образованию конденсата.
Чтобы правильно закрепить бруски на черновом полу, нужно разбираться не только в способах крепления, но и в видах крепежа. Адекватный выбор подложки продлит срок службы не только чернового, но и финишного покрытия.
Типы застежек

Как уже отмечалось, крепление брусьев к полу предполагает использование только двух видов крепежа:
Простые – статические опоры, не позволяющие варьировать высоту установки деревянных элементов;
Регулируемые – содержат винтовые конструкции, благодаря которым крепления можно устанавливать по высоте, что позволяет добиться максимальной горизонтальности основания.
Какие виды крепежа можно использовать для крепления балок к полу?
опорные стойки;
саморезы;
углов;
кронштейны;
анкер
.
Чтобы понять суть и особенности применения вышеперечисленных деталей, рассмотрим каждую из категорий более подробно.
саморезы

Саморезы — это простые крепежные детали, которые используются для отделки деревянного, но не бетонного пола. Достаточно длинные стержни с наружной резьбой способны крепить балки к деревянным перекрытиям, но только если учесть следующие нюансы:
Перед креплениями и в самих брусках, и в основании должны быть выполнены сквозные отверстия;
В сквозное отверстие необходимо вставить дюбель и только потом вкручивать саморез;
Чтобы лаги не отрывались от деревянного основания, крепятся саморезы с шагом 40-60 мм;
Длина самореза определяется толщиной брусков, желательно, чтобы в процессе вкручивания «хвост» самореза уходил в основание не менее чем на 5 см.
Доступная цена крепежа сделала его очень популярным среди домашних мастеров. Но, чтобы добиться желаемого результата, в процессе установки лаг необходимо учитывать вышеуказанные моменты.
Анкер

Анкер – комбинированный крепеж с самозакреплением, который, в отличие от дюбелей, не только легко крепится к основанию, но и выдерживает вес тяжелых конструкций. Анкер – один из самых прочных и надежных видов крепежа, который используется для крепления бревна к любому фундаменту (ленточному, свайному). Если отбросить все «сентименты», то якорь — это все тот же дюбель, но с более мощным основанием.
В процессе крепления лаг-анкер монтируется примерно так же, как и саморез:
В брусках делают сквозные отверстия, после чего в основании делают симметричные, но не сквозные отверстия;
Чтобы замаскировать головку болта, бруски предварительно необходимо раззенковать;
Так как анкер очень прочный и способен удерживать на себе тяжелые конструкции, то для крепления одной балки потребуется не более 4-х крепежей;
Запорные части анкеров вставляются в полученные отверстия, через которые вкручиваются болты;
При прошивке бревна необходимо, чтобы болты уходили вглубь основания примерно на 6 см.
Для укрепления брусков на черновом основании специалисты рекомендуют использовать анкеры диаметром от 8 до 10 мм. Металлические прутья такой толщины легко выдерживают очень большие нагрузки.
кронштейны
Кронштейны представляют собой консольные опоры, служащие статической основой для крепления деталей в вертикальной плоскости. Как правило, их используют в процессе крепления бревна к опорным столбам. Крестообразные (х-образные) гнутые детали имеют неподвижные створки, в которые укладывается брус. Цена на такие изделия значительно выше, чем в случае с саморезами, однако спектр возможностей такого крепежа гораздо больше.
Очень часто в процессе укладки чернового пола на ленточный фундамент устанавливают кирпичные столбы. Они играют роль опор и защищают дерево от влаги. Так как лаг со временем ломается, без дополнительных креплений он может деформироваться. Единственный удобный и надежный способ фиксации брусьев на опорах — использование скоб.
Опорные стойки

Столбы для лаг – несущие конструкции, которые собираются из кирпичей сечением в 1-2 кирпича. По сути, эти элементы выполняют задачу «невидимой» облицовки, препятствующей воздействию сырости на дерево. Столбы монтируются в случае закладки чернового основания на ленточный фундамент или бетон. Поскольку уровень грунтовых вод можно постоянно менять, для защиты бревен от воды специально формируют подполье.
Чтобы правильно укрепить бревна и построить столбы, следует учитывать следующие моменты:
Нежелательно возводить опоры из гигроскопичных материалов – искусственного камня или силикатного кирпича;
Не устанавливайте столбы на рыхлых грунтах, которые могут быть смыты водой;
Опоры, которые будут устанавливаться на несыпучем грунте, должны быть выполнены выше уровня грунта в подполье не менее чем на 2-3 ряда кладки;
Столбы целесообразно класть однорядной перевязкой, соблюдая единый уровень высоты для всех опор;
Крепить брусья к опорам можно с помощью скоб, анкеров или специальных уголков с саморезами по бетону.
уголки

Уголки – металлические оцинкованные детали с двумя плоскостями, расположенными ортогонально друг другу. Цена такого крепежа во многом определяется размером самих элементов, а также их толщиной. От упомянутых параметров напрямую зависит степень прочности уголков. В процессе крепления лаг желательно обращать внимание на такие нюансы.
Регулируемый фанерный пол с шурупами. Варианты конструкции регулируемых полов. Устройство регулируемых полов с рихтовочной доской
Планируете самостоятельно сделать ремонт в доме, квартире, коттедже, складском или офисном помещении? Тогда вам пригодятся наши советы, рекомендации и пошаговая инструкция по сборке регулируемого пола.
Существует несколько разновидностей «регулируемого пола» в зависимости от назначения помещения, качества основания и проектной высоты пола. Для решения задач по поднятию уровня пола на необходимую высоту и размещению под ним различных коммуникаций используется конструкция пола на разводных лагах ДНТ, которая обеспечивает не только необходимую ровность пола при укладке любого типа напольного покрытия, в том числе деревянного. что требует минимальных перепадов чернового пола, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но также позволяет сделать каркас пола, если в качестве межэтажных перекрытий используются деревянные балки.
Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения бревна, а также позволяет крепить его как к бетонному, так и к деревянному или любому другому база.
Для решения задач по выравниванию основания пола без потери высоты применяется регулируемая конструкция пола на основе регулируемых плит ДНТ. Его использование позволяет подготовить основание под паркет, ламинат или паркетную доску с перепадом не более 2 мм на 2 погонных метра. При этом пол поднимется на высоту от 2 до 5 см, что не превышает толщины обычной стяжки.

Все эти конструкции регулируемых полов ДНТ позволяют в кратчайшие сроки (отсутствуют мокрые и пыльные процессы, связанные с бетоном) смонтировать ровный и надежный пол с повышенной звуко- и теплоизоляцией помещения, стоимость что не дороже традиционных видов выравнивания (бетонная стяжка, полусухая стяжка или полы «Кнауф»), а при высоте пола более 5 см позволяет существенно сэкономить на подготовке основания под финишное покрытие .
Минусы и недостатки «регулируемого пола»
Недостатки регулируемого пола могут проявиться в случае несоблюдения требований по правильной укладке пола, что касается и других способов выравнивания чернового пола.
При правильном монтаже и соблюдении всех требований к качеству материала «регулируемый пол ДНТ» является надежной и прочной основой для любого отделочного покрытия, по которой можно не только ходить, но и ездить на автомобиле.
Если не соблюдать технологию сборки регулируемого пола ДНТ, доверив его «горе специалистам», или использовать обычный пластиковый дюбель-гвоздь для крепления полимерных регулируемых болтов к бетонному основанию, регулируемый пол будет выглядеть так:
Установка технология регулируемых полов ДНТ
Особенности регулируемых полов
Регулируемый пол можно установить самостоятельно без помощи профессионалов. Для этого достаточно приобрести необходимые материалы и запастись простыми инструментами.
Монтаж пола занимает очень мало времени: 1-2 дня. Для сравнения, бетонная стяжка пола должна сохнуть несколько недель.
Регулируемый пол позволяет скрыть коммуникации в технологическом пространстве, а значит сэкономить место и убрать все визуальные недостатки под основанием пола.
С помощью регулируемого пола можно значительно повысить звукоизоляцию помещения, поэтому такой тип пола часто используется в концертных залах, студиях и жилых домах.
Регулируемый пол имеет небольшой вес. Поэтому устанавливать его можно в помещениях со слабыми потолками — в частных домах или на лоджиях.
При установке регулируемого пола грязные работы практически не проводятся. Соответственно, такой вариант покрытия идеален для помещений, в которых важна чистота.
Регулируемый пол выдерживает нагрузку до 2,5 тонн на квадратный метр. Это означает, что данное покрытие можно использовать практически для любого типа помещений (для жилых домов, офисов, магазинов, складов).
Использование регулируемых полов
Несмотря на все преимущества регулируемых полов, многие владельцы все же задумываются о целесообразности установки этого типа полов. Итак, когда лучше всего использовать регулируемый пол?
Если поверхность пола трудно или почти невозможно выровнять (имеются сильные перепады или неровности).
При невозможности использования тяжелых материалов для выравнивания пола по техническим условиям.
Если вам нужно сделать пол с разными уровнями высоты.
Если есть необходимость спрятать коммуникации под пол.
Если вы хотите создать дополнительную изоляцию от шума или холода.
Прежде чем перейти к подробному описанию процесса монтажа регулируемого пола, давайте разберемся в его основных особенностях. На сегодняшний день на рынке представлены два типа регулируемых полов – это перекрытия на лагах и регулируемые перекрытия на плитах . Основное различие между этими типами полов заключается в минимальной высоте подъема.
При устройстве пола на лагах подъем составляет 5-20 сантиметров и более. Для регулируемого пола на плитах минимальная высота подъема может быть от 3 сантиметров.
Процесс установки регулируемых полов на лаги или на плиты практически идентичен, но мы все же подробно опишем установку каждого вида, чтобы вы могли сделать это самостоятельно в домашних условиях.
Технология монтажа регулируемого пола на лагах
Лаги – строганный брус. Его размеры, как правило, не превышают 50х50 сантиметров. Итак, прежде чем приступить к монтажу пола на лаги, определимся с материалами и инструментами, которые нам понадобятся.
Видео – Регулируемые лаги на самодельных стойках
Инструменты
Для самостоятельного монтажа пола потребуются: лаги, износостойкие болты, дрель, лазерный или водяной уровень, молоток, дюбель-гвозди.
А теперь рассмотрим пошаговые действия, которые помогут вам быстро и качественно установить регулируемый пол на лагах.
Подготовительный этап работы

Видео – Подготовительный процесс регулируемых лаг
Этап монтажа
Равномерно раскладываем деревянные лаги по основанию пола. Расстояние между лагами зависит от выбора напольного покрытия. Если вы планируете застелить пол линолеумом или выложить плиткой, расстояние между лагами должно быть небольшим. Специалисты рекомендуют делать шаг между лагами не более 30 сантиметров. Желательно оставлять расстояние от лаг до стены не менее 1 сантиметра. Это создаст необходимую вентиляцию.
После выкладки лаг приступаем к жесткому креплению болтов к основанию. Для этого берем твердое сверло и просверливаем отверстие в бетоне через болт. Глубина отверстия должна быть около 40 миллиметров. Далее в подготовленное отверстие вставляем дюбель-гвоздь.
Молотком забиваем дюбель-гвоздь, фиксируя полимерный болт к основанию пола. Старайтесь забивать гвозди как можно сильнее, чтобы вся конструкция пола в дальнейшем не была подвижной. Также хорошее крепление позволит избежать скрипов и шума при эксплуатации пола.
выравнивание
После того, как деревянные лаги установлены по всему периметру помещения и плотно прикручены болтами, приступаем к выравниванию. Для этого нам понадобится водяной (или лазерный) уровень и специальный инструмент (ключ) для регулировки высоты.
Мы тщательно измеряем данные уровня. Разница в высоте может быть не более 1-2 миллиметров.
С помощью специального ключа поднимаем или опускаем болты, ориентируясь по уровню. Мы стараемся добиться идеального выравнивания, ведь от этого зависит качество монтажа чистового напольного покрытия.
Завершающий этап работ
После выравнивания лаг тщательно крепим гвозди к полу с помощью молотка.
Ненужные остатки болтов-стоек срезаем ножом или любым другим режущим приспособлением.
При необходимости между лагами укладываем материалы для звукоизоляции или теплоизоляции помещения.
На верхнее основание лаг укладываем настил. Выбор напольного покрытия зависит от того, какое напольное покрытие вы планируете использовать. Чаще всего в качестве настила используется фанера. Подходит для последующей укладки ламината или линолеума. В качестве настила также используется ГВЛ или ЦСП.
После укладки напольного покрытия на регулируемый пол укладываем плитку, линолеум, ламинат, паркет или любое другое покрытие.
Второй тип устройства пола выполняется на плитах. Его выбирают, если высота пола не должна превышать 3-х сантиметров. Коммуникации в таком пространстве между основанием пола и покрытием скрыть сложно, а вот кабели от телефона или интернета разместить здесь вполне возможно.
Процесс монтажа такого пола чем-то напоминает монтаж регулируемого пола на лагах.
Материалы и инструменты
Перед монтажом регулируемого пола на плиты необходимо подготовить следующие инструменты и материалы: листы фанеры или другого материала, втулки, болты стойки, дрель, саморезы, молоток, водяной или лазерный уровень.
Тип фанеры Описание
Фанера ФК внешний вид влагостойкий, карбамидная смола применяется для склеивания листов шпона. Эта фанера предназначена для использования внутри помещений.
Фанера ФКМ обладает повышенной водостойкостью, изготовлена на основе меламиновых смол. Этот вид фанеры уникален тем, что изготавливается из экологически чистых меламиновых смол. Благодаря своим экологическим характеристикам фанера используется в производстве мебели и для внутренних отделочных работ.
Фанера FSF Листы шпона склеены с помощью фенольной смолы. Этот вид фанеры также обладает повышенной водостойкостью. Не рекомендуется для внутренней отделки, так как фенольные смолы вредны для здоровья. Обычно используется для наружных отделочных работ
Ламинированная фанера содержит фанеру ФСФ, покрытую с двух сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Этот тип можно использовать несколько раз.
Бакелизированная фанера Бакелитовая смола применяется для склеивания листов шпона. Этот вид фанеры используется в условиях агрессивного климата, морской воды, агрессивных сред, иногда для монолитных работ.
морская фанера Аналогичен бакелизированному, но менее прочный. Изготовлен из инородной древесины
Фанера Гибкая Зарубежный вариант. Отличительной особенностью является способность хорошо гнуться в поперечном и продольном направлениях
Видео – Какая фанера лучше
Подготовительный этап работ
Как и при устройстве регулируемого пола на лагах, монтаж пола на плитах требует определенной подготовки рабочей поверхности пола. Обязательно уберите лишний мусор и правильно распределите коммуникации, которые планируете спрятать под пол. Помните, что максимальная высота подъема будет около 3 сантиметров.
Осторожно разложите простыни по периметру комнаты. Расстояние между листами должно быть 2-3 сантиметра с каждой стороны листа.
Отметьте точки для сверления отверстий. При размере листа 1,5 на 1,5 метра будет достаточно 9 отверстий. Одно отверстие должно располагаться посередине (центр листа), четыре отверстия могут быть по углам листа, а еще четыре должны располагаться в центре каждой стороны листа. Такое расположение отверстий обеспечит надежное крепление листа.
Первый и второй слои фанерного пола
Завершающий этап
При необходимости укладываем теплоизоляцию или звукоизоляцию пола поверх листов.
После укладки листов также укладываем ламинат, плитку, паркет, линолеум или любое другое выбранное напольное покрытие.
Секреты успешной укладки регулируемого пола
После завершения монтажных работ перед укладкой напольного покрытия обязательно тщательно очистите поверхность пола. Лишний мусор, опилки, кусочки пластика могут создавать скрипы и шум после укладки верхнего слоя пола.
Тщательно забить и затянуть все крепления пола. От этого зависит надежность всей конструкции.
Если вы делаете высокий пол, то между лагами желательно разместить звукоизоляционный материал. Это позволит избежать ненужного шума во время работы пола.
Не экономьте на качестве материалов. Выгоднее сразу выбрать более дорогие материалы для устройства пола, вместо того, чтобы через короткое время полностью переделывать всю работу.
Если после монтажа пола вам необходимо перенести коммуникации, просто снимите несколько планок регулируемого пола в нужном месте. Выполнив необходимые работы, вы легко сможете поставить пол на прежнее место.
Надеемся, что наши советы, а также пошаговая инструкция помогут вам установить регулируемый пол в доме, на даче или в офисе самостоятельно, быстро и без каких-либо затруднений.
Видео – Регулируемые полы
Довольно часто специалисты и частные застройщики сталкиваются с проблемой выравнивания пола. Если черновая поверхность имеет внушительные перепады, то в дальнейшем будет нарушена геометрия помещения, поэтому необходимо обязательно позаботиться о создании качественного пола. Для этого сегодня используются разные технологии. Однако одним из способов является тот, который предусматривает установку регулируемых опор для бревна.
Зачем выбирать регулируемые ножки
Полы на регулируемых лагах имеют много преимуществ перед другими технологиями, среди них:
легкий вес;
возможность проведения работ по утеплению пола;
скорость работы;
мастеру не нужны специальные навыки;
возможность формирования многоуровневого пола;
возможность укладки напольного покрытия без укладки подложки.
Лаги устанавливаются на черновое покрытие. Расстояние между ними должно определяться характеристиками будущего пола. Через каждый анкер необходимо просверлить отверстия в бетоне или деревянном брусе, и на следующем этапе туда же устанавливается саморез или дюбель-гвоздь. Теперь можно прокачиваться уровнем. Выступающие части болтов обрезаются, после чего можно приступать к укладке чернового массива.
Регулирующий анкер своими руками
Если вы решили установить металлические регулируемые опоры для лаг, то анкер можно сделать самостоятельно. Все элементы следует приобретать в магазине строительных материалов. Для устройства управления подготовьте:
шпильки;
забивной анкер;
гайка;
металлическая пластина;
шайбы.
Пластина крепится к стойке с помощью болта и гайки. С помощью последних в дальнейшем будет осуществляться регулировка. Еще гайка с болтом нужна для фиксации балки сверху. Для того чтобы установить порожек, в бревне следует сделать паз, чтобы элемент не мешал при укладке настила.
Регулируемая опора на шпильках и углах
Если вы не хотите приобретать готовые крепления, то можете установить полы на шпильки. Цена конструкции будет ниже, а по характеристикам пол не будет уступать собранному с использованием готовых конструкций. Если вы используете в работе уголки, то они должны быть прочно закреплены на основе. Этот способ подходит для случаев, когда использование шпилек невозможно. Лаги крепятся по этой технологии в том случае, когда черновой пол имеет слабое основание. Размер уголка будет зависеть от того, на какой уровень вы хотите поднять поверхность.
Если вы будете устанавливать под бревна регулируемые опоры, то важно отметить точки, в которых в брусе будут просверлены отверстия для пластиковых втулок. Для сверления первого отверстия следует отступить от края 10 см. Расстояние, которое останется минусовым с обоих концов, необходимо разделить на равные отрезки. Между боковой плоскостью первой лаги, торцами и стенками необходимо оставить расстояние.
Шаг между лагами должен быть одинаковым. Рядовые бревна укладываются так, чтобы край каждого из фанерных листов упирался в брус. Между пластинами следует оставлять сантиметровый зазор. При установке регулируемых опор для бревна в намеченных точках на брусе должны быть сформированы отверстия для опор, которые затем прикручиваются саморезами. Заподлицо с плоскостью устанавливаются только крайние болты, именно с помощью них и будет осуществляться регулировка.
Заключение
Как только лаги с втулками будут на месте, через внутреннюю полость втулок необходимо отметить точки для установки дюбель-гвоздей. После лаги убираются, а в отмеченных точках сверлятся отверстия в бетоне. Необходимо углубиться на 5 см. Лаг возвращается на место, а в болты вставляется крепеж.

Благодаря регулируемым лагам можно сделать идеально ровный пол. Регулируемые лаги позволяют обойтись без таких трудоемких процессов, как бетонная стяжка или наливной пол. Более того, даже эти технологии не всегда дают результат в виде идеально ровного пола. Покрытие на лагах, регулируемое с помощью болтов-подставок, имеет множество преимуществ и является оптимальным для отделки пола.
Преимущества способа: регулируемые полы на лагах
Такой пол состоит из бревен, то есть балок и настила из фанерных листов и досок. Единственный недостаток – приобрести готовые разводные лаги сложно – их придется соорудить из покупных материалов. Но это не сложно. Ведь они представляют собой просверленную на равных расстояниях балку со вставленными втулками и опорами из полимерных материалов. Вместо пластиковых втулок и опор можно поставить металлические шпильки.
Регулируемые лаги позволяют поднять или опустить пол в любое время
Грамотно выполненная конструкция имеет следующие преимущества:
Пол можно поднять на 15 см и более;
Процесс достаточно простой и быстрый – 1-2 дня;
Регулируемые лаги позволяют избежать дорогостоящего и длительного процесса «мокрой» стяжки;
С помощью этого метода достигается высокая эффективность выравнивания;
Возможность применения технологии в домах с непрочными деревянными перекрытиями;
Помимо ровной поверхности пола, улучшаются теплоизоляция и звукопоглощение;
Подземное пространство можно использовать для различных коммуникаций.
Большое значение имеет то, что в этом случае не обязательно использовать грязные технологии, а можно провести монтаж своими руками.
Как сделать регулируемые полы из фанеры
Фанера представляет собой плиту, спрессованную из нескольких слоев древесного материала – шпона, а не их древесной стружки. Поэтому он достаточно прочный, несмотря на небольшой вес. Полы из фанеры экологичны, просты в использовании и работе. Из такого материала можно сделать как черновой, так и чистовой тип пола.
Регулируемые фанерные полы можно укладывать даже на неровной поверхности
Установка регулируемого фанерного пола имеет свои преимущества:
Выгодность вложений и скорость процесса;
Высокие теплоизоляционные качества;
Если выбран влагостойкий материал, влагостойкость;
Низкая абразивность, длительный срок службы.
При значительных изъянах грунта имеет смысл делать настил на ножках с использованием деревянных балок.
Сначала подготавливается основание, убирается мусор и грязь. Поверхность выстилается любым гидроизоляционным материалом – пленочным или рулонным рубероидом. Лаги устанавливаются из деревянного бруса с учетом нулевого уровня – его линия должна проходить в точном соответствии с поверхностью бревна.
Брус укладывается впритык к противоположным стенам – положение контролируется с помощью подкладочных досок, а затем проверяется уровнем. Между лагами натягиваются нити, играющие роль маяков, укладываются промежуточные брусья с интервалом 40 мм.
Фанерные панели устанавливаются и устанавливаются на опоры. Для крепежа можно использовать болт или саморез с полным его погружением в материал.
Следует учитывать, что для укладки всей системы требуется лист фанеры толщиной 2 см. В конце поверхность полируется.
Рисунок на регулируемых бревнах можно выполнить вручную. Монтаж будет заключаться в установке балок и креплении к ним первичного, чернового настила под основание. Настил выполняется из различных материалов, которые, однако, должны обладать такими качествами, как влагостойкость и прочность.
Перед укладкой регулируемых полов на лаги рекомендуется посмотреть обучающее видео
Обычно используется специальный, влагостойкий вид фанеры, ДНТ плита или гипсокартон:
Если выбрана фанера, поверх можно сделать финишное покрытие из паркета, ламината или линолеума.
Для плитки больше подойдет ЦСП
или гипсокартон с влагостойкостью.
Если в отделке предполагается дерево, то лучше использовать строганные доски с пазами и шипами для удобства и надежности монтажа.
Технология лаг позволяет значительно поднять уровень пола. Этот аспект особенно важен, когда в доме плохая звукоизоляция или требуется прокладка инженерных коммуникаций. Однако помимо бревен можно использовать доски. Их лучше использовать для быстрого выравнивания пола или укладки теплоизоляционного слоя. Плиты позволяют поднять пол всего на 3 см.
Во избежание скрипа в будущем на полах не должна оставаться пыль и мусор, поэтому имеет смысл использовать для уборки пылесос. Каждая стойка должна быть установлена прочно и не шататься, а все деревянные и регулировочные элементы должны быть надежно закреплены и прикреплены друг к другу.
При самостоятельной работе следует придерживаться всех основных технологических правил и учитывать особенности каждого помещения.
Крепеж на выбор: регулируемый анкер для пола
Регулируемые полы можно монтировать на металлические шпильки или использовать специальный латунный анкер.
Этот способ особенно подходит при ограниченном бюджете, т.к. болты могут сделать работу более удобной и простой, но имеют достаточно высокую стоимость.
Регулируемые анкеры для пола могут различаться по диаметру и длине.
Забивные анкеры и шпильки более доступны по цене и вполне подходят для установки регулируемого пола. Для одного регулировочного звена понадобится анкер – цанга, металлическая шпилька, а также две большие гайки и шайбы.
Диаметр шпилек при этом должен быть не менее 8 мм:
В этом случае для лаг используется брус 45х45 мм. Она должна быть хорошо просушена, предварительно обработана антисептиком.
Бруски необходимого размера укладывают так, чтобы зазор у стен был не менее 5 см, промежутки между ними должны быть до 40 см.
На брусьях делаются отметки для размещения шпилек – первая располагается в 10 см от конца бревна.
После того, как отверстия под шпильки и гайки сделаны, устанавливается крепеж. Также в полу просверливается углубление для установки анкера. Делается это через планку и нет необходимости размечать пол.
Анкеры вставляются в отверстия и обматываются шпилькой. Для надежности на шпильку накручиваются две гайки. Таким образом, он может свободно вращаться. Анкер также фиксируется гайкой.
После этого на шпильки надеваются гайки, шайбы и сама планка.
Регулировка центровки начинается с крайних шпилек.
Пол на разводных лагах (видео)
Конечно, сделать крепления с помощью стандартного набора элементов типа клинового анкера гораздо проще, но при определенных обстоятельствах их вполне заменят шпильки и забивные анкеры. Эти крепления продаются в любом магазине стройматериалов, и приобрести их не составит труда. А если сделать конструкцию по всем правилам, такой пол может прослужить очень долго.
Профессиональный монтаж регулируемых полов в Москве и Московской области!

Тип фанеры	Описание
Фанера ФК	внешний вид влагостойкий, карбамидная смола применяется для склеивания листов шпона. Эта фанера предназначена для использования внутри помещений.
Фанера ФКМ	обладает повышенной водостойкостью, изготовлена на основе меламиновых смол. Этот вид фанеры уникален тем, что изготавливается из экологически чистых меламиновых смол. Благодаря своим экологическим характеристикам фанера используется в производстве мебели и для внутренних отделочных работ.
Фанера FSF	Листы шпона склеены с помощью фенольной смолы. Этот вид фанеры также обладает повышенной водостойкостью. Не рекомендуется для внутренней отделки, так как фенольные смолы вредны для здоровья. Обычно используется для наружных отделочных работ
Ламинированная фанера	содержит фанеру ФСФ, покрытую с двух сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Этот тип можно использовать несколько раз.
Бакелизированная фанера	Бакелитовая смола применяется для склеивания листов шпона. Этот вид фанеры используется в условиях агрессивного климата, морской воды, агрессивных сред, иногда для монолитных работ.
морская фанера	Аналогичен бакелизированному, но менее прочный. Изготовлен из инородной древесины
Фанера Гибкая	Зарубежный вариант. Отличительной особенностью является способность хорошо гнуться в поперечном и продольном направлениях

Делаем регулируемый пол на анкерах и полимерных болтах!

Продажа комплектующих для регулируемых полов в Москве и регионах России.

Производим бревна камерной сушки для регулируемых полов любых размеров 45х45 , 40х50 , 50Х50 , 50х70 до 3 м/п.

Доставим на ваш объект с крепежом (пластиковый болт, анкерный стержень) или под ваш крепеж. Возможен самовывоз с нашего склада.

Регулируемые видеополы.

Регулируемый пол на мералловых анкерах

Регулируемый пол с полимерными болтами

В конце 90-х годов в российском строительстве появилась технология регулируемого пола . Этот совершенно новый тип оснований составил конкуренцию бетонным стяжкам, которые ранее широко применялись в жилых помещениях, квартирах и любых строениях.
Регулируемые полы имеют такое преимущество перед бетонными, как простой и быстрый монтаж. Их используют под чистовой пол из паркета, ламината или паркетной доски в современных зданиях. В результате официальных испытаний удалось доказать долговечность таких полов. Срок их службы достигает 50 лет при условии правильной эксплуатации.
Данная технология выравнивания пола имеет существенные преимущества перед другими способами подготовки:
отсутствие грязи и воды;
возможность регулировки пола в пределах 6-15 см и выше;
оперативность и технологичность процесса укладки, относительная дешевизна;
высокая скорость монтажа – 100 м2 за 2 дня; точность выравнивания
;
относительная легкость конструкций по сравнению с бетоном, сухая стяжка и, как следствие, меньшие нагрузки на перекрытия.
Различают два типа регулируемых конструкций пола в зависимости от высоты его подъема. Если требуется устроить пол высотой от 4 до 7 см, то будет использована конструкция пола, регулируемая фанера на тарелке. Чаще всего в новостройках используется регулируемая фанера. Если необходим более высокий этаж или перепады значительны, то используется конструкция регулируемые полы по лагам . Также используется для полов по балкам перекрытий. Чаще всего регулирование лагами применяют для замены старых полов с их демонтажем.
Регулируемые полы помогают устранить значительные перепады высот при демонтаже старого пола, когда требуется высокий уровень. Например, при отделочных работах старое напольное покрытие было удалено, а высота между требуемым уровнем и полученным основанием не позволяет прибегнуть к другим технологиям выравнивания.
Конструкция регулируемого пола по лагам применяется для: устройств пола
в новостройках;
реставрация плова в старых помещениях;
подъем пола для снижения нагрузки на полы;
монтаж многоуровневого пола;
скрывается под полом электротехнических и инженерных сетей.
регулируемая фанера ( ).
Пол с регулируемой фанерой.
Нежелание поднимать пол высоко или отсутствие такой возможности может привести владельца дома или квартиры к использованию новой технологии напольного покрытия – регулируемой фанеры. Новостройки или квартиры с низкими потолками требуют особого подхода. В таких случаях неудобно использовать лаги, а вместо них брать резьбовые анкерные шпильки, устанавливать, закреплять их в основании плиты перекрытия. На шпильки надеваются листы фанеры с предварительно просверленными отверстиями. Для полов используются листы специальной влагостойкой фанеры толщиной 10 мм и размером 1,5 на 1,5 м. В итоге получаем фанеру на ножках, потому что листы на анкерных шпильках. Эти ножки (шпильки) крепятся к бетонному полу. Для регулировки высоты листов на шпильки накручивают гайки с шайбой, откручивание или затягивание которых приводит к опусканию или подъему фанеры на нужную высоту до получения ровной поверхности настила. В завершение поверх выровненного слоя фанеры укладывается второй лист и крепится саморезом. После этого можно приступать к монтажу напольного покрытия. Такое фанерное основание не возвышается более чем на 7 см от уровня чернового пола.
Стоимость устройства регулируемого пола состоит из объема помещения и дополнительных работ.
Инновационные методы выравнивания поверхности были разработаны для оптимизации темпов отделки и снижения трудозатрат. Довольно молодое нововведение – регулируемые полы дают отделочникам и владельцам помещений значительный ряд технологических и потребительских преимуществ. С их помощью подготовка черновой поверхности осуществляется быстро, просто, идеально, что не требует от исполнителя профессиональных навыков.
Универсальные конструкции регулируемых черновых оснований применяются для обустройства помещений любого назначения, площади, конфигурации. Для старых строений с не очень надежными перекрытиями, для легких загородных коттеджей из дерева или пенобетона предоставляемая данной технологией возможность не нагружать пол многотонной бетонной стяжкой – безупречный вариант. Для новостроек с низкими потолками это возможность не уменьшать высоту не слишком радующих простором комнат.

Преимущества регулируемых черновых оснований

Конструктивно прогрессивные системы выравнивания полов представляют собой прочный плотный настил с механическими приспособлениями, с помощью которых пол выравнивается в горизонтальной плоскости. Основные особенности данной технологии:

Напольные системы с регулировочными устройствами устанавливаются за пару дней.
Прочные регулируемые полы может установить человек, впервые занимающийся укладкой полов своими руками.
Между черновой поверхностью и перекрытием остается полезный технологический зазор, повышающий теплоизоляционные качества. В этом пространстве можно прокладывать коммуникации, дополнять утепление укладкой синтетического или минерального утеплителя.
Плоскость пола можно поднять на уровень до 20 см, толщину выравнивающего слоя можно уменьшить до 3 см, возможно устройство многоуровневого пола с одним или несколькими подиумами.
Предусмотрено жесткое крепление элементов системы нивелирования к основанию из бетона или дерева.
Возможен отказ от подложки, которая традиционно используется при укладке паркета и ряда других видов напольных покрытий. Это еще один экономический плюс, снижающий стоимость пола почти вдвое. 9№ 0014
После чистой и сухой установки регулируемых оснований нет необходимости откладывать окончательную отделку, например, ждать полного отверждения стяжки.

По словам опытных зарубежных пользователей, регулируемые полы прослужат верой и правдой полвека. Наличие вентилируемой полости также исключит возможность преждевременного «старения» полов, и пол не будет поврежден в случае аварийных затоплений.

Между лагами можно разместить дополнительный слой утеплителя

Полы, уложенные по этой технологии, не будут раздражающе скрипеть, не будут коробиться, как в случае с устаревшей подгонкой полов по лагам, что делается с помощью рыхлой щепы или песка.

Прогрессивные системы, поставляемые из-за рубежа и выпускаемые отечественными предприятиями, отличаются еще одним важным преимуществом – доступной ценой, почти треть денег, вложенных в выравнивание, можно сэкономить, отказавшись от цементно-песчаной стяжки.

Идеально выровненную поверхность можно поднять на любой уровень

Два типа регулируемых конструкций

По конструктивным особенностям и специфике применения регулируемые полы делятся на два типа:

1. Системы, состоящие из плотных , прочные плиты ДСП, регулируемые в горизонтальной плоскости с помощью специальных приспособлений из сверхпрочного пластика. Их предпочтительнее устанавливать в новостройках, так как выравнивающая способность плит поднимает поверхность пола минимум на высоту 3-5 см. Несмотря на небольшие размеры технологического пространства под фальшполами, все же есть возможность прокладки кабелей и тонкого изоляционного материала.

Системы регулируемых полов, фанерные выравнивающие

2. Практичные полы на регулируемых лагах, технология укладки которых аналогична типовому устройству многослойного пирога с лагами. Отличие заключается в прочной фиксации элементов к бетонному или деревянному основанию и в точной подгонке горизонталей. Этот тип пола используется для обустройства квартир в старых домах и элитном жилье с планируемой «подземной» прокладкой коммуникационных трубопроводов и кабелей.

Регулируемый пол, установленный на лагах

Одним из ценных приоритетов данных выравнивающих конструкций является надежная фиксация всей системы к деревянному или бетонному основанию.

Точнее, к основному материалу прочно крепятся резьбовые анкерные устройства, вращение которых вокруг собственной оси позволяет увеличивать и уменьшать высоту уровня чернового пола. Легко устанавливаемые регулируемые опоры перекрытий крепятся:

к деревянным балкам перекрытия с помощью саморезов;
к бетонным плитам пустотелым внутри и к поверхности бетонной стяжкой с полипропиленовыми дюбелями-ежами по кирпичу и бетону;
к монолитному бетонному основанию пола с помощью дюбель-гвоздей.

Анкерные устройства выполняют одновременно несколько функций: принимают на себя часть нагрузки, обеспечивают регулировку и прочное соединение конструкции с потолком.

Устройство пола с выравнивающей фанерой

Отличительной особенностью данного технологического варианта является то, что болты вставляются непосредственно в отверстия, просверленные в фанерном настиле, в плите ЦСП или в гипсоволокнистом листе. Вот порядок работы:

с тыльной стороны в просверленные отверстия вставляются втулки, на внутренней поверхности которых проложена резьба, шаг между отверстиями зависит от предполагаемой нагрузки;
затем в отверстия с втулками вкручиваются стоечные болты из прочного полимера;
собранный элемент устанавливается на пол; К основанию крепятся болты
;
с помощью вращения стоек-болтов вокруг оси выравнивается горизонтальная плоскость;
обрезаются остатки возвышающихся над поверхностью болтов;
затем укладывается следующий слой настила внахлест.

Стыковые стыки между плитами первого слоя настила не должны совпадать с расположением стыков второго слоя.

Укладка чернового регулируемого фанерного пола

Поверх выровненной поверхности осуществляется укладка любых видов чистовых напольных покрытий.

Устройство полов с регулируемыми лагами

Оба типа систем выравнивания производятся компанией dnt: регулируемые полы, которые они поставляют на рынок, пользуются успехом. В перечне продукции производителя вы можете выбрать готовую систему для любой проектной высоты пола, вне зависимости от типа основания и материала, выбранного для окончательной отделки.

Выравнивающие системы производства компании с лагами поднимаются и опускаются за счет вращения стоечных болтов.

анкерные болты из сверхпрочного полимера вкручиваются в резьбовые отверстия лаг; 9На перекрытия устанавливаются лаги 0014
с шагом в зависимости от конструктивных особенностей пола;
через каждый анкер в деревянной балке или в бетонном массиве просверливают отверстие, в полученное отверстие вбивают дюбель-гвоздь или саморез;
бревна выравнивают, проверяя их положение уровнемером или лазерным прибором;
лишние пластиковые болты срезаются, сверху укладывается черновой настил.

Комплектация конструкций, подготовленных к монтажу, выбирается в зависимости от прочностных характеристик планируемого к укладке напольного покрытия, от расстояния между лагами и сечением бруса, от толщины настила.

Установка регулируемых лаг для укладки пола

Самостоятельное изготовление регулирующего анкера

В принципе, зная особенности конструкции, обе системы выравнивания можно изготовить своими руками. Ведь в строительном магазине можно приобрести все комплектующие: пол – толстая фанера, ГВЛ, ДСП; лаги – обычный деревянный брус. Купить только полимерные болты с большой резьбой будет проблематично. Однако сделать анкер для регулируемого пола можно и своими руками.

Для изготовления аналога устройства управления мастеру потребуются:

якорь забивной;
шпилька;
две гайки и шайбы;
металлическая пластина.

Шпилька будет выступать в качестве опорного болта, который крепится к базовой поверхности с помощью забивного анкера. Опорой для балки будет металлическая пластина, прикрепленная к шпильке с помощью болта и пары гаек. Эта гайка будет использоваться для регулировки. Еще гайка с болтом нужна для фиксации балки сверху. Для того чтобы верхняя гайка впоследствии не мешала укладке отделочного материала, в бревне сверху делают паз. Лишняя шпилька после выравнивания отрезается.

По аналогии можно сделать управляющее устройство своими руками

Самодельная или купленная в строительном магазине нивелирующая регулируемая система значительно сократит бюджет на ремонт или чистовую отделку в новостройке. Быстрая чистая установка позволит исключить мокрые, грязные и довольно дорогие процессы.

Фальсефол из фанеры + основание на регулируемых лагах

Инновационные методы выравнивания поверхности предназначены для оптимизации темпов отделки и снижения трудозатрат. Довольно молодое новшество – регулируемые полы обеспечивают декораторам и владельцам помещений значительный объем технологических и потребительских преимуществ. С их помощью быстро, просто идеально выполняется подготовка черновой поверхности, не требующая от художника профессиональных навыков.

Универсальные конструкции регулируемых черновых оснований применяются для обустройства помещений любого назначения, площади, конфигурации. Для старых строений с не очень надежными полами, для легких загородных коттеджей из дерева или пенобетона, предусмотренная данной технологией возможность не нагружать пол многометровой бетонной стяжкой – безупречный вариант. Для новостроек с низкими потолками это возможность не уменьшать высоту не слишком довольных женщинами помещений.

Преимущества регулируемых черновых оснований

Конструктивно прогрессивные системы выравнивания полов представляют собой сплошные плотные настилы с механическими приспособлениями, с помощью которых пол выравнивается в горизонтальной плоскости. Основные особенности данной технологии:

Напольные системы с регулировочными устройствами монтируются за пару дней.
Прочные регулируемые полы позволяют определить руками человека, который впервые занимается полом.
Между черновой поверхностью и перекрытием остается полезный технологический зазор, повышающий изоляционные качества. В этом пространстве можно проложить коммуникации, дополнить утепление укладкой синтетического или минерального утеплителя.
Плоскость пола можно поднять на уровень до 20 см, уменьшить мощность выравнивающего слоя до 3 см, можно устроить многоуровневый пол с одним или несколькими подиумами.
Обеспечивается жестким креплением элементов системы нивелирования к основанию из бетона или дерева.
Возможен отказ от подложки, традиционно используемой при укладке паркета и ряда других видов напольных покрытий. Это еще один экономический плюс, снижающий стоимость пола почти вдвое.
После завершения чисто сухого монтажа регулируемых оснований нет необходимости откладывать выполнение чистовой отделки, например, из-за ожидания полного отказа от стяжки.

По заверениям опытных зарубежных пользователей, регулируемые полы прослужат верой и правдой полвека. Наличие вентилируемой полости также исключит вероятность преждевременного «старения» перекрытий, а при аварийных затоплениях не пострадает пол.

Между лагами можно разместить дополнительный слой утеплителя

Полы, устроенные по этой технологии, не будут раздражающе скрипеть, не будут доделываться, как это бывает при устаревшей подгонке лаг лагами, которые сделаны с помощью рыхлой щепы или песка.

Прогрессивные системы, поставляемые из-за рубежа и выпускаемые отечественными предприятиями, отличаются еще одним немаловажным достоинством – доступной ценой, почти треть денег, вложенных в выравнивание, можно сэкономить, отказавшись от цементно-песчаной стяжки.

Некоррозионная выравниваемая поверхность может быть поднята на любой уровень.

Два типа регулируемых конструкций

По конструктивным особенностям и по специфике применения регулируемые полы делятся на две разновидности:

1. Системы, состоящие из плотных прочных плит ДСП, регулируемые в горизонтальной плоскости с помощью специальных приспособлений из сверхпрочный пластик. Их предпочтительнее устанавливать в новостройках, так как уровень выравнивания плитами поднимает поверхность пола минимум на высоту 3-5 см. Несмотря на незначительную величину технологического пространства под фальшполами можно прокладывать кабель и мелкий изоляционный материал.

Системы регулируемых полов, фанерный ряд

2. Практические полы регулируемыми лагами, технология укладки которых аналогична типовому устройству многослойного пирога с брусьями-лагами. Отличие состоит в жесткой фиксации элементов к бетонному или деревянному основанию и точной подгонке горизонталей. Этот тип пола используется для благоустройства квартир в старых домах и жилья повышенной комфортности с планируемой «подземной» прокладкой коммуникационных трубопроводов и кабеля.

Регулируемый пол, устанавливаемый лагами

Точнее, основные материалы прочно скреплены резьбой, вращение которой вокруг собственной оси позволяет увеличивать и уменьшать высоту черновой планки. Удобен в установке Регулируемые опоры перекрытий Крепление:

к деревянным балкам перекрытий самоотверженным способом;
в пустоты внутри бетонными плитами и к поверхности бетонной стяжкой полипропиленовыми дюбелями, ежами для кирпича и бетона;
к монолитному основанию пола из бетона дюбель-гвоздь.

Анкерные устройства одновременно выполняют несколько функций: принимают на себя часть нагрузки, обеспечивают регулировку и прочное компаундное соединение внахлест.

Устройство полов с выравнивающей фанерой

Отличительной особенностью данного технологического варианта является то, что болты вставляются непосредственно в отверстия, просверленные в настиле-фанере, в плите ЦСП или в гипсоволокнистом листе. Вот порядок работы:

с тыльной стороны втулки вставляются в просверленные отверстия, на внутренней поверхности которых уложена резьба, шаг между отверстиями зависит от предполагаемой нагрузки;
затем в отверстия с втулками вкручивают болты из прочного полимера;
элемент в сборе устанавливается на перекрытие;
болт крепится к основанию основания;
с помощью вращения стоечных болтов вокруг оси выравнивается горизонтальная плоскость;
возвышающиеся над поверхностью остатки болтов срезаны;
фиксируется следующая укладка следующего слоя.

Стыковые швы между плитами первого слоя настила не должны совпадать с расположением швов второго слоя.

Укладка черного регулируемого пола из фанеры

Поверх выровненной поверхности укладка любого из видов чистового напольного покрытия.

Устройство полов с регулируемыми лагами

Оба типа нивелирующих систем производит ДНТ: регулируемые полы, поставляемые ею на рынок, пользуются успехом. В перечне продукции производителя вы можете выбрать готовую систему под любую высоту проекта, вне зависимости от выбранного типа основания и материала отделки.

Системы выравнивания, изготовленные с лагами, поднимаются и опускаются за счет поворотных ригелей-стоек.

анкерные болты из сверхпрочного полимера, вкручиваемые в резьбовые отверстия в лагах; лаги
с шагом в зависимости от конструктивных особенностей пола монтируются внахлест;
через каждый анкер просверливается отверстие в деревянном брусе или в бетонном массиве, в полученное отверстие забивается дюбель-гвоздь или саморез;
лаги выравнивают, выходя из их положения по уровнемеру или лазерному прибору;
обрезаются излишки пластиковых болтов, сверху укладывается настил станины.

Конфигурация подготавливаемых к монтажу конструкций выбирается в зависимости от прочностных характеристик планируемого к укладке настила, от расстояния между лагами и сечения бруса, от мощности перекрытия.

Установка регулируемых лаг для укладки пола

Самостоятельное изготовление регулирующего анкера

В принципе, зная конструктивные особенности, обе системы выравнивания можно изготовить собственноручно. Ведь в строительном магазине можно приобрести все комплектующие: Пол – Толстая Фанер, ГВЛ, ДСП; Лаги – обычный деревянный брус. Купить только полимерные болты с крупной резьбой будет проблематично. Однако сделать анкер для регулируемого пола можно и своими руками.

Для изготовления аналога регулировочного приспособления мастеру потребуются:

Анкер подрезной;
шпилька;
две гайки и шайбы;
металлическая пластина.

Шпилька будет выполнять функцию опорного болта, который крепится к базовой поверхности через забивной анкер. Опорой брусьев будет служить металлическая пластина, прикрепленная к пятке с помощью болта и пары гаек. Эта гайка будет отрегулирована. Еще гайка с болтом нужна для фиксации бруса сверху. Для того чтобы верхняя гайка впоследствии мешала укладке отделочного материала, в лаге делают пазы. Лишняя шпилька срезается после выравнивания.

По аналогии можно изготовить регулировочное устройство собственноручно

Приобретенная в строительном магазине нивелирующая регулируемая система, изготовленная в строительном магазине, значительно уменьшит бюджет ремонта или отделки в новостройке. Быстрая очистка даст возможность исключить мокрые грязные и довольно затратные процессы.

Китайский производитель палаток, палаток, поставщиков свадебных палаток

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Новое поступление

Свяжитесь сейчас

Роскошный дизайн

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/фабрика и торговая компания
	Основные продукты:	Палатка
	Количество работников:	21
	Год основания:	2010-11-02
	Зарегистрированный капитал:	2 USD”> 149280,2 долларов США
	Площадь завода:	2700 квадратных метров

Информация отмечена проверяется СГС

Guangzhou Meile Exhibition Equipment Co. , Ltd. – профессиональная компания, специализирующаяся на производстве палаток, палаток для вечеринок, больших палаток, свадебных палаток, палаток для мероприятий, алюминиевых сцен и ферм, расположенных в городе Гуанчжоу. У нас есть профессиональная фабрика. Мы имеем богатый опыт в палаточной промышленности. Наша компания молода и жизнерадостна. С ростом развития наша компания становится все более мощной.

В основном мы занимаемся оптовой торговлей палатками, палатками для вечеринок, большими палатками, палатками для прополки, мероприятиями, алюминиевой сценой и фермами …

Просмотреть все

Сертификаты

3 шт.

Сертификация CE

ТУФ Рейнланд

Отправьте сообщение этому поставщику

* От:

* Кому:

Мисс Джейн Лю

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Инструкции по установке подложки из фанеры RevolutionPly

Прежде чем приступить к укладке напольного покрытия, важно соблюдать следующие пункты, содержащиеся в данных инструкциях по укладке:

Все панели должны быть акклиматизированы к отапливаемой домашней среде не менее чем за 24–48 часов до начала использования.
Все панели должны быть установлены этикеткой фанеры RevolutionPly ^® вниз к основанию пола.
При использовании пневматического инструмента для крепежа с регулируемым приводом по глубине проверьте глубину с помощью нескольких крепежных элементов, чтобы убедиться, что она не слишком велика, что приводит к тому, что крепежные элементы «продувают» верхние слои RevolutionPly ^{. ®} панель. Все крепления должны быть слегка утоплены. ЭТО ВАЖНЫЙ ЭТАП, ТАК КАК “ПРОДУВАНИЕ” КРЕПЕЖНОГО СОЕДИНЕНИЯ МОЖЕТ ПРИВЕСТИ К РАЗРУШЕНИЮ ПОЛА .
Если функция регулируемого привода по глубине недоступна, отрегулируйте давление воздуха в компрессоре до соответствующего уровня, чтобы избежать «прорыва» крепежа. Проверьте глубину с помощью нескольких крепежных элементов, чтобы убедиться, что они не «продувают» верхние слои панели RevolutionPly ^® . Все крепления должны быть слегка утоплены. ЭТО ВАЖНЫЙ ЭТАП, ТАК КАК “ПРОДУВАНИЕ” КРЕПЕЖА МОЖЕТ ПРИВЕСТИ К РАЗРУШЕНИЮ ПОЛА .
НЕ скрепляйте скобами четыре угла панели, а затем произвольно закрепляйте их внутри корпуса панели. Пожалуйста, следуйте инструкциям по креплению и схемам, содержащимся в данной инструкции по установке.
Если у вас есть какие-либо вопросы по установке, свяжитесь с Patriot Timber Products, Inc. по телефону (336) 299-7755.

RevolutionPly ^® Подготовка панелей и материалов

Дайте всем материалам, используемым при укладке напольного покрытия, акклиматизироваться в нагретой домашней среде при температуре примерно 70°F в течение 24–48 часов перед использованием.
Храните все панели на 8-футовом крае (по возможности отдельно), чтобы обеспечить равномерный поток воздуха на лицевую и изнаночную сторону материала. Изучите каждую часть 9Фанера 1785 RevolutionPly ^® с использованием теста Flex & Look Test.

Выполните следующие действия:

Установите панель вертикально 4-футовым краем на пол и панелью к себе (фанерные наклейки RevolutionPly ^® находятся на задней стороне панели).
Возьмитесь одной рукой за край верхней панели, а другой плотно прижмите ладонь к лицевой стороне панели.
Потяните панель вниз примерно на 4–8 дюймов верхней рукой, одновременно нажимая ладонью другой руки вперед примерно на 4–8 дюймов, пока на панели не появится заметный изгиб. Удерживайте это положение во время осмотра.
Когда панель находится в согнутом положении, тщательно осмотрите всю поверхность панели на наличие дефектов, которые могут выглядеть как «пузыри» или «складки». В тех редких случаях, когда вы обнаружите такое несовершенство, не используйте панель. Отложите это в сторону и немедленно свяжитесь с Patriot Timber Products для решения проблемы.

Структурная подготовка основания пола

Установите панели RevolutionPly ^® на чистый, сухой, ровный, прочный структурный черный пол или существующий пол.
Тщательно очистите, подметите и пропылесосьте всю поверхность и удалите воск с существующего винила.
Не используйте клей под панелями RevolutionPly ^® .

Позиционирование RevolutionPly ^® Панели

Прогон RevolutionPly ^® перпендикулярно балкам пола.
Начните с укладки пола в углу комнаты, где вы можете получить наибольшую площадь покрытия, не вырезая Панели RevolutionPly ^® . Установите панель этикеткой фанеры RevolutionPly ^® вниз к основанию пола.
Расположите панели RevolutionPly ^® на расстоянии от 1/8 до 1/4 дюйма от стен, чтобы обеспечить возможность расширения.
Панели должны быть обрезаны так, чтобы заводские края сходились по швам в области пола. Ручная обрезка наружных кромок для установки рядом со стенами.
Стаггер RevolutionPly ^® для создания минимального смещения 2 дюйма между фанерой RevolutionPly ^® и швами основания.
Существует два метода установки фанеры RevolutionPly ^® . Первый метод, который мы предпочитаем для всех укладок фанеры RevolutionPly ^® , заключается в установке панелей без компенсационного шва и без заполнения шва. Мы рекомендуем вам использовать этот метод для укладки под винил, виниловую композитную плитку, роскошную виниловую плитку, ковры, инженерные полы и деревянные полы. Для RevolutionPly ^® Установка фанеры без компенсационного шва, слегка соедините панели встык без приложения какого-либо давления, чтобы они едва касались стыков. Второй способ заключается в установке фанеры RevolutionPly ^® с компенсационным швом и с использованием заполнителя шва. Если вы решите установить панели RevolutionPly ^® с заполнителем для швов, оставьте зазор 5/64 дюйма, примерно толщиной с никель, между каждой панелью. Затем заполните швы в соответствии с инструкциями производителя заполнителя для швов.
Вырежьте и уложите панели RevolutionPly ^® на черный пол без каких-либо креплений или “сухой сборки” всех панелей, прежде чем начинать какое-либо крепление.
Панели следует укладывать со смещением, как показано на схеме напольного покрытия, чтобы четыре угла никогда не пересекались напрямую.

Крепление RevolutionPly ^® Панели
Не используйте клей под 9 на черновом полу1785 R evolutionPly ^® фанера.
Мы рекомендуем пневматический инструмент для закручивания крепежных деталей, который включает в себя регулируемый контроль глубины забивки, чтобы предотвратить «прорыв» или «чрезмерное забивание» застежки. Если эта функция недоступна, отрегулируйте давление воздуха в компрессоре до соответствующего уровня, чтобы избежать чрезмерного закручивания или прорыва крепежа.
Вы можете скрепить фанеру RevolutionPly ^® , выбрав один из следующих вариантов:
• Скобы с долотообразным острием, покрытые гальваническим покрытием, с максимальной головкой 1/4 дюйма
• Шурупы с плоской головкой, обработанные влагостойким покрытием (например, оцинкованным или оцинкованным)
Не используйте шурупы для гипсокартона. Не выбирайте крепеж без покрытия, с цементным или канифольным покрытием, так как они могут заржаветь и обесцветить готовый пол. Длина выбранного крепежа должна быть не менее 5/8 дюйма, но не настолько большой, чтобы он выступал через нижнюю часть чернового пола.
Встаньте на каждую панель во время крепления, чтобы обеспечить полный контакт с основанием. Любые «треск» или «хлопки» указывают на то, что мусор находится под панелью. Если это произойдет, остановите установку, снимите и выбросьте панель, затем снова очистите, подметите и пропылесосьте черный пол, пока не удалите весь мусор.
Все крепежные детали должны быть немного утоплены ниже поверхности новой подложки.
Сначала закрепите 8-футовый край на расстоянии 2 дюймов от центра и 1/2 дюйма от края, начиная с угла комнаты. Оставьте компенсационный шов от 1/8″ до 1/4″ между панелью и краем стен. Встаньте на панель, чтобы обеспечить плотный контакт с несущим полом, и не перегружайте крепеж.
Вернитесь к начальному углу и закрепите край 4 фута на расстоянии 2 дюймов от центра – 1/2 дюйма от края панели.
Вернитесь к начальному углу и прикрепите диагональ в 4 дюймах от центра к противоположному углу.
Вернитесь к начальному углу и закрепите «поле» панели через каждые 4 дюйма по центру, работая в диагональном направлении по лицевой стороне панели RevolutionPly ^® .
Закрепите оставшиеся 4 фута по центру на расстоянии 1/2 дюйма от края панели.
Завершите лист, закрепив оставшуюся 8-футовую кромку на расстоянии 2 дюйма от центра и 1/2 дюйма от края панели. Обратите внимание, что та же процедура используется и для офсетного листа, с которого начинается следующий ряд подстилающего слоя.

Использование заполнителя швов с RevolutionPly ^® Фанера
/производителю, чтобы убедиться, что ваш наполнитель швов подходит.
Не смешивайте заполнители швов с поверхностью панели RevolutionPly ^® . Отдельно в ведре смешайте наполнитель для швов.
№
После крепления панелей нанесите заполнитель швов и дайте ему полностью высохнуть в соответствии с инструкциями производителя. Дайте время отверждения, достаточное для полного высыхания наполнителя шва.
Отшлифуйте все стыки с помощью ленточной или шлифовальной машины для пола, пока они не станут ровными и гладкими. Ручной шлифовки недостаточно.
Не перешлифовывайте и не “чашируйте” стыки. Может потребоваться некоторое дополнительное нанесение, время высыхания и шлифовка, чтобы сгладить высокие или низкие места.
После шлифовки шпаклевка должна заполнить швы и быть на одном уровне с краями Панели RevolutionPly ^® . Мы не принимаем «распушивание» в качестве замены шлифовки наполнителя шва.
Перед укладкой напольного покрытия тщательно пропылесосьте всю поверхность, чтобы удалить весь мусор.

*Примечание. Вы можете оставить компенсационный шов без заполнителя швов, если фанера RevolutionPly ^® используется под коврами, инженерными или деревянными полами.
Причины телеграфных швов и прорыва панели
По нашему более чем 50-летнему опыту большинство поломок подстилающего пола происходит из-за телеграфных швов и прорыва крепежных деталей. Телеграфные швы и продувание застежки всегда результат неправильной установки. Они не вызваны неисправностью панели. Существует множество факторов, которые могут вызвать телеграфные швы. Вот наиболее распространенные:
Использование слишком большого количества наполнителя шва
Недостаточное высыхание заполнителя шва
Не шлифовать заполнитель шва гладко и ровно с фанерной подложкой
Панели слишком плотно прилегают друг к другу
Панели неправильно акклиматизированы
Слишком высокое содержание влаги в напольном покрытии
Неровный пол
Размещение креплений на расстоянии более 1/2 дюйма от краев панелей
Несоответствие глубины крепления и продувание по краям панелей

Прорыв крепежа вызван неправильной регулировкой глубины забивания или давления воздуха в степлере или пистолете для гвоздей, что может привести к тому, что крепеж полностью пройдет через подложку. В отношении телеграфных швов не гарантируется ничего, кроме физического повреждения фанеры, такого как расслоение.

Предупреждение о точечной перегрузке
Перед перемещением или размещением на полу любого тяжелого предмета (например, крупного электроприбора) положите на готовый пол фанеру толщиной не менее 1/4 дюйма, чтобы предотвратить точечную перегрузку.
Вернуться к началу
Инструкции по установке подложки из фанеры SurePly
Инструкции по установке подложки из фанеры SurePly
SurePly ^® Подложка из фанеры премиум-класса и подготовка материалов
Дайте всем материалам, используемым при укладке пола, акклиматизироваться к нагретой домашней среде, примерно 70°F, в течение 24–48 часов перед использованием.
Храните все панели на 8-футовом крае (по возможности отдельно), чтобы обеспечить равномерный поток воздуха на лицевую и изнаночную сторону материала.
Осмотрите каждый кусок фанерной подложки SurePly ^® с помощью теста на изгиб и внешний вид.
Выполните следующие действия:
Поставьте панель вертикально 4-футовым краем на пол и панелью к себе (шаблон скоб/гвоздей будет обращен к вам).
Возьмитесь одной рукой за край верхней панели, а другой плотно прижмите ладонь к лицевой стороне панели.
Потяните панель вниз примерно на 4–8 дюймов верхней рукой, одновременно нажимая ладонью другой руки вперед примерно на 4–8 дюймов, пока на панели не появится заметный изгиб. Удерживайте это положение во время осмотра.
Когда панель находится в согнутом положении, тщательно осмотрите всю поверхность панели на наличие дефектов, которые могут выглядеть как «пузыри» или «складки». В тех редких случаях, когда вы обнаружите такое несовершенство, не используйте панель. Отложите это и немедленно свяжитесь с Patriot Timber Products для решения проблемы.
Подготовка основания пола
Установите SurePly ^® фанерную подложку на чистый, сухой, ровный, прочный несущий пол или существующий пол.
Тщательно очистите, подметите и пропылесосьте всю поверхность и удалите воск с существующего винила.
Не используйте клей под фанерной подложкой SurePly ^® .
Позиционирование
SurePly ^® Подложка из фанеры Premium
Run SurePly ^® Подложка из фанеры, расположенная перпендикулярно балкам пола.
Начните с укладки пола в углу комнаты, где вы можете получить максимальное покрытие, не разрезая SurePly ^® фанерные панели подстилающего слоя. Лицо с рисунком гвоздя предназначено для подъема.
Расположите SurePly ^® фанерные панели подстилающего слоя на расстоянии от 1/8 до 1/4 дюйма от стен, чтобы обеспечить возможность расширения.
Панели должны быть обрезаны так, чтобы заводские края сходились по швам в области пола. Ручная обрезка наружных кромок для установки рядом со стенами.
Stagger SurePly ^® фанерные панели подстилающего слоя для создания минимального смещения 2 дюйма между фанерной панелью SurePly ^® и швами основания пола.
Существует два метода установки подложки из фанеры SurePly ^® . Первый метод, и мы предпочитаем все SurePly ^® Установка подложки из фанеры предназначена для установки панелей без деформационных швов и без заполнения швов. Мы рекомендуем вам использовать этот метод для укладки под винил, виниловую композитную плитку, виниловую плитку класса люкс, керамическую плитку, ковры, инженерные полы и деревянные полы. Для укладки подложки из фанеры SurePly ^® без компенсационного шва слегка соедините панели встык, не применяя никакого давления, чтобы они едва соприкасались в местах соединения. Второй способ заключается в установке SurePly ^® фанерная подложка с компенсационным швом и с использованием заполнителя швов. Если вы решите установить фанерную панель SurePly ^® с заполнителем швов, оставьте зазор 5/64 дюйма, толщиной примерно с никель, между каждой панелью. Затем заполните швы в соответствии с инструкциями производителя заполнителя швов. инструкция
Вырежьте и уложите фанерную подложку SurePly ^® на черный пол без каких-либо креплений или «насухую уложите» все панели, прежде чем приступать к креплению.
Фанерные панели подложки
следует укладывать со смещением, как показано на схеме напольного покрытия, так, чтобы четыре угла никогда не пересекались напрямую.
Крепление
SurePly ^® Подложка из фанеры премиум-класса
Мы рекомендуем пневматический инструмент для закручивания крепежных деталей, который включает в себя регулируемый контроль глубины забивки, чтобы предотвратить «прорыв» или «чрезмерное забивание» застежки. Если эта функция недоступна, отрегулируйте давление воздуха в компрессоре до соответствующего уровня, чтобы избежать чрезмерного закручивания или прорыва крепежа.
Вы можете закрепить фанерную подложку SurePly ^® , выбрав один из следующих вариантов:
• Оцинкованные скобы с долотообразным наконечником и максимальной головкой 1/4 дюйма
• Шурупы с плоской головкой, обработанные влагостойким покрытием (например, как оцинкованный или оцинкованный)
Не используйте шурупы для гипсокартона. Не выбирайте крепеж без покрытия, с цементным или канифольным покрытием, так как они могут заржаветь и обесцветить готовый пол. Длина выбранного крепежа должна быть не менее 5/. 8 дюймов, но не настолько долго, чтобы выступать из нижней части чернового пола.
Встаньте на каждую панель подложки из фанеры во время крепления, чтобы обеспечить полный контакт с полом. Любые «треск» или «хлопки» указывают на то, что мусор находится под панелью. Если это произойдет, остановите установку, снимите и выбросьте панель, затем снова очистите, подметите и пропылесосьте черный пол, пока не удалите весь мусор.
Все крепежные детали должны быть немного утоплены ниже поверхности новой подложки.
Сначала закрепите 8-футовый край на расстоянии 2 дюймов от центра и 1/2 дюйма от края, начиная с угла комнаты. Оставьте компенсационный шов от 1/8″ до 1/4″ между панелью и краем стен. Встаньте на панель, чтобы обеспечить плотный контакт с несущим полом, и не перегружайте крепеж.
Вернитесь к начальному углу и закрепите край 4 фута на расстоянии 2 дюймов от центра – 1/2 дюйма от края панели.
Вернитесь к начальному углу и прикрепите диагональ в 4 дюймах от центра к противоположному углу.
Вернитесь к начальному углу и закрепите «поле» панели через каждые 4 дюйма в центре, работая в диагональном направлении поперек лицевой стороны SurePly ^® фанерной панели подстилающего слоя. Обязательно вставьте крепеж в каждый «х» когда вы работаете по диагонали поперек панели.
Закрепите оставшуюся 4-футовую кромку на расстоянии 2 дюймов от центра и 1/2 дюйма от края панели.
Завершите лист, закрепив оставшуюся 8-футовую кромку на расстоянии 2 дюйма от центра и 1/2 дюйма от края панели. Обратите внимание, что та же процедура используется и для офсетного листа, с которого начинается следующий ряд подстилающего слоя.

Использование заполнителя швов с
SurePly ^® Подложка из фанеры Premium
Если вы решите установить SurePly ^® фанерная подложка с компенсационным швом, необходимо использовать заполнитель швов. * Уточните у поставщика/производителя напольного покрытия, подходит ли ваш заполнитель швов.
Не смешивайте заполнители швов с поверхностью SurePly ^® фанерной подложки. Отдельно в ведре смешайте наполнитель для швов.
После того, как панели фанерной подложки закреплены, нанесите заполнитель швов и дайте ему полностью высохнуть в соответствии с инструкциями производителя. Дайте время отверждения, достаточное для полного высыхания наполнителя шва.
Отшлифуйте все стыки с помощью ленточной или шлифовальной машины для пола, пока они не станут ровными и гладкими. Ручной шлифовки недостаточно.
Не перешлифовывайте и не “чашируйте” стыки. Может потребоваться некоторое дополнительное нанесение, время высыхания и шлифовка, чтобы сгладить высокие или низкие места.
После шлифовки заполнитель швов должен заполнить швы и быть на одном уровне с краями SurePly ^® фанерных панелей подложки. Мы не принимаем «распушивание» в качестве замены шлифовки наполнителя шва.
Перед укладкой напольного покрытия тщательно пропылесосьте всю площадь, чтобы удалить весь мусор.
*Примечание. Вы можете оставить компенсационный шов без заполнителя швов, если подложка из фанеры SurePly ^® используется под ковровым покрытием, инженерными или деревянными полами.
Причины телеграфных швов и прорыва панели
По нашему более чем 50-летнему опыту большинство поломок подстилающего пола происходит из-за телеграфных швов и прорыва крепежных деталей. Телеграфные швы и продувка застежки всегда являются результатом неправильной установки. Они не вызваны неисправностью панели. Существует множество факторов, которые могут вызвать телеграфные швы. Вот наиболее распространенные:
Использование слишком большого количества наполнителя шва
Недостаточное высыхание заполнителя шва
Не шлифовать заполнитель шва гладко и ровно с фанерной подложкой
Панели слишком плотно прилегают друг к другу
Панели неправильно акклиматизированы
Слишком высокое содержание влаги в напольном покрытии
Неровный черный пол
Размещение креплений на расстоянии более 1/2 дюйма от краев панелей
Несоответствующая глубина крепления и продувание по краям панелей
Прорыв крепежа вызван неправильной регулировкой глубины забивки или давления воздуха в степлере или пистолете для гвоздей, что может привести к тому, что крепеж полностью пройдет сквозь подложку.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Регулируемые полы из фанеры

Рекомендуем посмотреть:

Фанера ЛАМИНИРОВАННАЯ ФОФ | 9мм | 1500 мм х 3000 мм | береза

Фанера ЛАМИНИРОВАННАЯ ФОФ | 12мм | 1500 мм х 3000 мм | береза

Фанера ФК | 18мм | 1520 мм х 1520 мм | березовая | сорт 2/3 | Ш2

Фанера ЛАМИНИРОВАННАЯ ФОФ | 27мм | 1220 мм х 2440 мм | береза

Фанера ФСФ | 18мм | 1220 мм х 2440 мм | березовая | сорт 3/4 | Ш2

Фанера ФСФ | 15мм | 1500 мм х 3000 мм | березовая | сорт 2/3 | Ш2

Фанера ФСФ | 12мм | 1500 мм х 3000 мм | березовая | сорт 3/4 | Ш1

Фанера ФСФ | 12мм | 1220 мм х 2440 мм | березовая | сорт 3/4 | Ш2

Фанера ФК | 15мм | 1520 мм х 1520 мм | березовая | сорт 4/4 | НШ

Фанера ФК | 10мм | 1520 мм х 1520 мм | березовая | сорт 2/3 | Ш2

Фанера ФСФ | 15мм | 1220 мм х 2440 мм | березовая | строительная | НШ

Фанера ХВОЯ | 9мм | 1220 мм х 2440 мм | хвойная | сорт 2/3 | НШ(ЦЕНА ПО ЗАПРОСУ)

Фанера ЛАМИНИРОВАННАЯ ФОФ | 15мм | 1500 мм х 3000 мм | береза

OSB | 12мм | 1220 мм х 2440 мм

Фанера ЛАМИНИРОВАННАЯ ФОФ (КИТАЙ) | 18мм | 1220 мм х 2440 мм | береза

Фанера ХВОЯ | 18мм | 1220 мм х 2440 мм | хвойная | сорт 3/4 | НШ(ЦЕНА ПО ЗАПРОСУ)

Фанера ФК | 8мм | 1520 мм х 1520 мм | березовая | сорт 3/4 | Ш2

Фанера ФСФ | 9мм | 1500 мм х 3000 мм | березовая | сорт 2/3 | Ш2

Фанера ФК | 18мм | 1520 мм х 1520 мм | березовая | сорт 4/4 | НШ

Фанера ФК | 21мм | 1520 мм х 1520 мм | березовая | сорт 4/4 | НШ

Выполняем регулируемый пол из фанеры на лагах в доме или квартире своими руками? Пошаговая инструкция +Видео

Преимущества регулируемых полов

Технология установки регулируемого пола

Конструкция регулируемого пола на уголках

Регулируемые полы своими руками – пошаговая инструкция!

Плюсы регулируемых полов

Технология монтажа регулируемых полов DNT

Особенности регулируемых полов

Использование регулируемых полов

Виды регулируемых полов

Технология монтажа регулируемого пола на лагах

Видео – Регулируемые лаги на самодельных стойках

Инструменты

Подготовительный этап работ

Видео – Регулируемые лаги подготовительный процесс

Этап установки

Выравнивание

Завершающий этап работ

Алгоритм создания пола на плитах

Материалы и инструменты

Видео – Какая фанера лучше

Подготовительный этап работ

Установка листов

Регулировка

Завершающий этап

Секреты успешной установки регулируемого пола

Видео – Регулируемые полы

Саморегулирующиеся полы.

Как работает регулируемый пол?

Механизм

Виды регулируемых полов

Регулируемый пол с пластиковым механизмом регуляции

Регулируемый пол с металлическим устройством регуляции

Регулируемый пол на металлических уголках

Своими руками

Технология монтажа

Регулируемые лаги на пластиковых болтах

Монтаж лаг на металлических пластинах

Монтаж лаг на железных шпильках

Монтаж регулируемых полов с выпрямляющей доской

Регулируемые полы видео.

Виды регулируемых полов

Достоинства и недостатки

Где и когда можно применять

Регулируемые полы на пластиковых болтах

Регулируемые полы на анкерах

Варианты настила

Регулируемые полы из подручных материалов

Регулируемый пол на шпильках

Регулируемый пол на уголках

Регулируемые полы с теплым полом

Что необходимо знать о регулируемых полах

Устройство регулируемых полов

Преимущества регулируемых полов

Регулируемые полы своими руками

Регулируемые полы в помещении
