Принцип работы смесительных узлов для теплого пола

г.Минск, улица Серебрянская, дом.1, помещение 2а

  2. Главная
  3. Смесительный узел для теплого пола

Теплый пол – это не только приятное дополнение к центральной системе отопления, но при правильном обустройстве самостоятельный источник тепла для жилья. Регулировать температуру водяного теплого пола намного сложнее, нежели электрического, поэтому важным элементом выступает смесительный узел. Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Теплый пол – это не только приятное дополнение к центральной системе отопления, но при правильном обустройстве самостоятельный источник тепла для жилья. Регулировать температуру водяного теплого пола намного сложнее, нежели электрического, поэтому важным элементом выступает смесительный узел.

Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Содержание статьи:

  • Какую функцию выполняет устройство?
  • Устройство смесительного узла
  • Преимущества применения смесительного узла
  • Особенности монтажа смесительного узла


Какую функцию выполняет устройство?

Когда устанавливается водяной теплый пол, то его контур объединяют с общей системой отопления. Сама система обогрева в полу представляет собой низкотемпературную конструкцию, а радиатор – это высокотемпературное оборудование, поэтому между ними устанавливают смесительный узел.

В системе квартирного или домового отопления котел подогревает теплоноситель до достаточно высокой температуры (90-95 градусов). При помощи наноса он циркулирует по трубопроводу. Температура теплого пола ни в коем случае не должна превышать 30-33 градусов, – это требование санитарных норм. Если она будет выше, то ходить босиком по такому полу не получится, можно получить ожог. Также из-за высокой теплоемкости будет повреждаться напольное покрытие, мебель. Линолеум и ламинат не выдерживают нагрев выше 35-40 градусов. Для оптимизации температуры в контуре и предназначается смесительный узел.

Когда нагретая вода из котла подается в контур пола, ее температура контролируется датчиками терморегулятора. Если она слишком горячая, то открывается клапан, обеспечивающий перемешивание холодного и горячего теплоносителя. Узел смешивает горячую воду, поступающую от котла, и охлажденную (обратку) так, чтобы получить нужную температуру. При его работе в контуре будет поддерживаться температура воды на стабильном оптимальном уровне (40-45 градусов), а пол в помещении станет действительно равномерно теплый, а не горячий.


Устройство смесительного узла

Смесительный узел с насосом включает такие конструктивные элементы:

  1. Предохранительный клапан. Его главная функция – контролировать температуру теплоносителя. Он предотвращает поступление холодной воды обратно в систему.
  2. Циркуляционный насос. Он отвечает за перемещение воды в системе труб водяного пола, за счет чего она поддерживается на стабильном уровне.
  3. Байпас. Этот элемент обеспечивает приток теплоносителя к предохранительному клапану. Если отверстия коллектора будут закрыты, то за счет байпаса теплоноситель станет просто циркулировать по системе, пока его температура не упадет.
  4. Смеситель. Он работает за счет термостата. Регулирует температуру, ориентируясь на климатические условия.

Также в смесительном узле есть отсекающие клапаны, воздухоотвод, распределительный шкаф. Чтобы система функционировала эффективно, в ней обязательно должны присутствовать термостат и термодатчик. Они выполнят отключение циркуляционного насоса, если вода будет слишком горячей. Для контроля давления в системе устанавливается манометр, также предусмотрен расходомер. Смесительные узлы для теплых полов часто идут в комплекте с коллекторами.

Клапаны могут быть двухходовые и трехходовые. Первые предпочтительнее применять для небольших помещений (площадь не более 200 м

2), поскольку у них не слишком большая пропускная способность. Клапан – устройство, которое отключает подачу нагретой воды самостоятельно. За это отвечает термоголовка с датчиком. Когда вода проходит по отопительной системе и проходит через датчик, тот анализирует ее параметры.

Трехходовые клапаны более востребованы, они оптимальны для больших комнат. В них совмещаются функции подачи и регулирования. В этом случае контроль происходит по другому принципу: к горячей воде подмешивается холодная. Трехходовые изделия обладают более высокой пропускной способностью.


Преимущества применения смесительного узла

Если при обустройстве теплого пола установить смесительный узел, то можно получить немало преимуществ:

  1. Значительная экономия. Этот элемент позволяет примерно на 30% уменьшить затраты на электроэнергию при обогреве помещения, что в условиях постоянного повышения тарифов существенно.
  2. Безопасность. За счет изделия пол никогда не будет излишне горячим, он не повредит ни людям, ни домашним животным, ни напольному покрытию. Также воздух в помещении не будет слишком пересушен.
  3. Высокая надежность. Изделие изготавливается из прочных, качественных материалов, он прослужит долго. К тому же установка этого элемента продлевает период службы трубопроводов. Срок эксплуатации элементов теплых полов составляет порядка 50 лет.
  4. Практичность. Чтобы установить это оборудование в системе, не нужно применять сложные инструменты или технику, какие-либо приспособления.
  5. Гигиеничность. За счет поддержания стабильной температуры пола он всегда будет сухим. Быстрое высыхание напольного покрытия после мытья – гарантия того, что в доме будет подходящий микроклимат, не появится плесень.
  6. Комфорт. Это главное преимущество применения смесительного узла. С ним пол станет равномерно теплым, комфортной температуры. Причем во всех комнатах дома он будет одинаково теплым.
    Регулировка нагрева пола происходит с учетом климатических условий вне дома.

С точки зрения специалистов, без использования смесительного узла можно обойтись только в том случае, если в доме организовано отопление за счет низкотемпературной системы. Т. е. вода нагревается лишь до определенного уровня. К примеру, когда отопление построено на применении воздушного теплового наноса. Если же один и тот же котел обеспечивает обогрев воды для ванны и системы отопления, что более распространено в загородных домах, то установка данного оборудования обязательна.


Особенности монтажа смесительного узла

Установить этот элемент в систему теплого пола можно двумя методами:

  1. Смесительный узел фиксируется прямо к коллектору, не важно, с какой его стороны.
  2. Узел устанавливается в котельной, а коллектор размещается на улице или в доме. У этого варианта есть преимущество: шум от работы наноса не будет мешать обитателям дома.

Независимо от выбранного варианта, смесительный узел будет функционировать одинаково.

Если его устанавливать к однотрубной конструкции, то к узлу будет походить 3 трубы: для холодной, горячей воды, для теплоносителя. Алгоритм работы устройства не сложен.  Датчик температуры определяет параметры теплоносителя. За счет венчика можно регулировать температурные показатели внутри трубопровода. Для этого достаточно открывать или закрывать кран, чтобы поступала холодная или горячая вода.

Если смесительный узел монтируется в двухтрубной конструкции, то байпас будет находиться в закрытом положении. Вода станет смешиваться в системе постоянно. Еще один вариант установки – когда последний имеет свою запорную арматуру. В этом случае в системе предусматривают расширительный бак, датчики температуры и давления, теплообменник и насос. Такой вариант монтажа практикуют в многоэтажных домах и коттеджах.

Наша компания занимается реализацией смесительных узлов для теплых полов. Мы готовы предложить вам качественную продукцию по доступной цене. Если у вас есть вопросы, нужна консультация, – обращайтесь к нашим менеджерам. Вам достаточно позвонить по телефонам 375 (17) 223-29-63 и +375 (29) 832-25-81. Мы дорожим каждым клиентом и всегда готовы помочь с выбором продукции.

  • Металлопласт
  • Полипропилен
  • Канализация
  • Медные трубы
  • Запорная арматура
  • Коллекторы отопления
  • Наружний водопровод
  • Радиаторы отопления
  • Расширительные баки
  • Насосное оборудование
  • Резьбовые фитинги
  • Утеплитель для труб
  • Крепления для труб
  • Сифоны, трапы

Смесительный узел для теплого пола

mycreations 10 августа, 2015 Пол с подогревом No Comments

Подогрев напольного пространства является неотъемлемым признаком комфорта и уюта в доме. Системы теплых полов уже давно с успехом устанавливаются и используются в совокупности с центральным теплоснабжением.

Тесное содействие и работа двух похожих, но принципиально разных конструкций возможно только за счет применения такого устройства, как смесительный узел для теплого пола.

Содержание страницы

  • 1 Практический и функциональный смысл использования
    • 1.1 Преимущества и плюсы использования
    • 1.2 Принцип работы конструкции
    • 1.3 Конструктивные отличия различных типов систем
    • 1.4 Различные варианты схем смесительных узлов
    • 1.5 Читайте также:

Совокупность устройства центрального отопления и теплого пола может быть представлена множеством конструктивных элементов. К ключевым узлам можно отнести: нагревательный котел, радиаторы отопления, контур центрального отопления (горячий), теплоноситель, контур теплого пола (холодный).

Котел нагревает теплоноситель до минимальных 70° C и максимальных 95° C, но согласно СНиП и санитарным требованиям напольное пространства не должно нагреваться более чем на 31° С. При устройстве защитного и выравнивающего слоя стяжка данное значение может быть повышено, но все равно не должна превышать 50-55° С.

Данные требования и нормативы исключают использование теплоносителя напрямую для контура, используемого для обогрева пола, так как температура воды слишком высока. Ввиду этого и используется узел подмеса для теплого пола, основной функцией которого является снижения температуры теплоносителя для нагревательных элементов теплого пола.

Основные части коллекторных устройств, используемых для полов с подогревом

Снижения температуры происходит за счет смешения более горячего потока жидкости, идущего от котла и радиаторов, с более холодным, так называемой “обраткой”. В итоге, не влияя на другие элементы цепи, в контур подается теплоноситель, охлажденный до нужных значений.

Применение смесительного узла не требуется только в случаях использования низкотемпературных контуров, применяемых для отопления строения, где котел используется исключительно для нагрева жидкости, применяемой в системе теплого пола. В иных случаях, использование смесителя обязательно.

Преимущества и плюсы использования

Включение смесительного узла в общую систему отопления и обогрева помещения является не только вынужденной мерой, но привносит целый ряд практических преимуществ.

Смесительный узел для теплого пола от компании Thermotech для подключения к высокотемпературному источнику тепла

К преимущественным особенностям данного узла можно отнести:

  • безопасность – система, при которой происходит смешение теплого и холодного контура снижает или полностью исключает риск перегрева нагревательных элементов, а вследствие этого получения ожогов и других проблем со здоровьем.
  • экономичность – использование термосмесителя в системе “теплый пол” помогает снизить расход электроэнергии до 25-30%.
  • гигиеничность – за счет постоянной поддержки заданной температуры уход за системой не причиняет неудобств. Влажная уборка происходит в кратчайшие сроки, поверхность полы быстро высыхает, что исключает появление грибка и образование плесени.
  • долговечность – все ключевые элементы конструкции изготавливаются из современных материалов и покрытий. Минимальный срок службы самого изнашиваемого элемента более 45-50 лет.

Подключение различных датчиков и электроприводов позволяет установить настройки, при которых температура нагрева теплоносителя в контрах будет корректироваться, в зависимости от изменений температуры на улице.

Принцип работы конструкции

Общий принцип работы для всех типов смесительных узлов можно представить в следующем виде: поток теплоносителя высокой температуры движется по контуру и “упирается” в распределительный коллектор, где располагается предохранительный клапан, оснащенный термостатом или датчиком снятия температурных показателей.

При регистрации высокой температуры жидкости производится открытие заслонки, через которую поступает поток жидкости более низкой температуры. То есть происходит смешивание или подмес холодной жидкости к более горячей (или наоборот).

Далее, по достижению необходимых значений температуры происходит автоматическое прекращение подачи более горячей жидкости, путем перекрытия соответствующей заслонки.

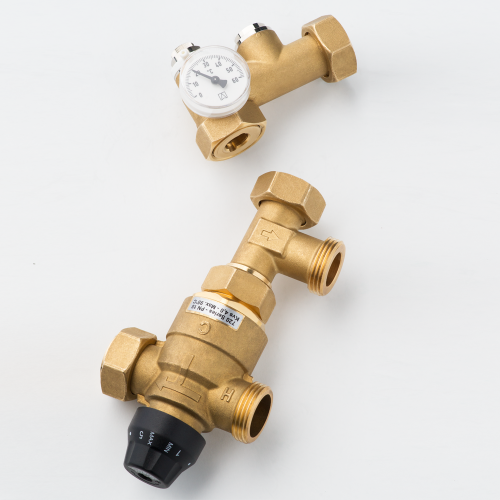

Один из вариантов двухходового клапан в разрезе

Узел смешения служит не только регулятором температуры нагрева теплоносителя, но и обеспечивает его циркуляцию в системе. Общее функционирование связки “смешение-подача” жидкости будет осуществляться за счет работы следующих элементов:

  • предохранительный клапан – участвует в процессе подачи определенного объема горячего теплоносителя. Объем напрямую зависит от температуры, которая должна получиться после смешения жидкостей.
  • насос для циркуляции – ключевое приспособление, обеспечивающее циркуляцию и движение теплоносителя по контурам системы, за счет чего происходит равномерный прогрев напольного пространства.

Дополнительно к данным элементам в конструкцию и работу узла могут входить: байпас, защищающий систему от перегрузок, воздухоотводчики, различные дренажные и перекрывающие клапаны. Наличие того или иного элемента зависит от целей и задач, предъявляемых к работе смесителя.

Монтаж смесительного узла всегда выполняется до входа в контур теплого пола, но непосредственное место расположения строго не регламентируется. То есть это может быть выполнено, как в непосредственной близости в помещении с теплым полом, так и в специально оборудованной котельной.

Конструктивные отличия различных типов систем

Принципиальное различие в функционировании различных смесительных узлов состоит в использовании предохранительных клапанов различного типа. Наиболее распространенными являются два типа: двух- и трехходовый клапан.

Двухходовый (питающий) клапан имеет специальную термостатическую головку с датчиком жидкостного типа, который снимает и на основе полученных данных регулирует поток горячего теплоносителя.

В итоге, смешение происходит по принципу, когда в постоянно циркулирующий теплоноситель холодной температуры (“обратка”) подается горячая жидкость, идущая от нагревательного котла. Такое смешение не дает теплому полу перегреваться и повышает срок его службы. За счет малой пропускной способности двухходового клапана нагрев осуществляется плавно, без скачков и перегрузок.

Общая информация о двух- и трехходовых клапанах

Использование двухходовых клапанов является предпочтительным, особенно при устройстве полов с подогревом по небольшой площади. При площади более 200 м2 применение такого элемента не оправдано.

Трехходовый клапан является комбинированным вариантом, который играет роль питающего клапана и балансировочного крана. Принцип работы противоположен предыдущему элементу, то есть смешивается горячий теплоноситель с холодной жидкостью с “обратки”.

Такая конструкция нередко оборудуется сервоприводами, подключенными к термостатическим устройствам, которые подстраивают температуру обогрева под температурные значения на улице.

Подача жидкости внутри трехходового клапана регулируется за счет положения заслонки, которая расположена под прямым углом между трубой, идущей от котла и “обраткой”. Регуляция положения производится любым удобным образом, в зависимости от требуемого соотношения жидкости.

Общее представление о принципе работы трехходового клапана

Трехходовые клапаны более универсальные устройства, которые обязательны к установке в системах с различными контролерами погоды, при укладке теплых полов по большой площади и в системах с большим количеством нагревательных контуров.

Среди недостатков таких устройств можно выделить следующее:

  • риск возникновения резких скачков температуры, когда поступающий объем горячего теплоносителя через узел достаточно большой по сравнению с жидкость с “обратки”;
  • большая пропускная способность клапана, даже при незначительных изменениях в положении заслонки, может привести к значительному повышению температуры нагрева.

Применение погодозависимых контролеров помогает частично или полностью избавиться от данных проблем. При снижении уличной температуры или резком ухудшения погоды, датчик сам подрегулирует и установить максимально эффективную температуру в помещении. Это особенно актуально для большой площади, когда даже похолодание на 3-5° C может привести к некомфортным условиям внутри здания.

Дополнительным доводом в пользу “автоматики” служит тот факт, что снятие показаний происходит каждые 20-60 секунд и если действительные значения не соответствуют расчетным, аккуратно и плавно регулирует положения заслонки.

При отсутствии жильцов или людей в помещениях такое оборудование позволяет понизить температуру в целях экономии, тем самым снизив расходы на содержание системы в целом.

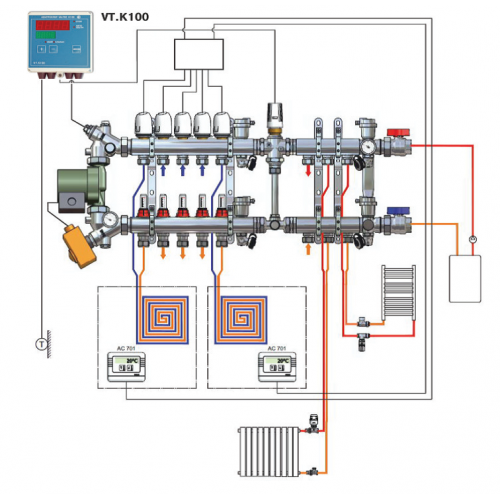

Различные варианты схем смесительных узлов

Устройство узлов подмеса теплого пола во многом зависит от используемых комплектующих и может выполняться по различным схемам. В качестве примера приведем схемы, предлагаемые итальянской компанией Valtec.

Продукция данного производителя отвечает высоким требованиям. Ниже размещенные схемы были составлены инженерами Valtec и рекомендуются к использованию, особенно при проведении работ своими руками.

Схема для узлов с ручным и автоматическим управлением на площадь не более 20 м2

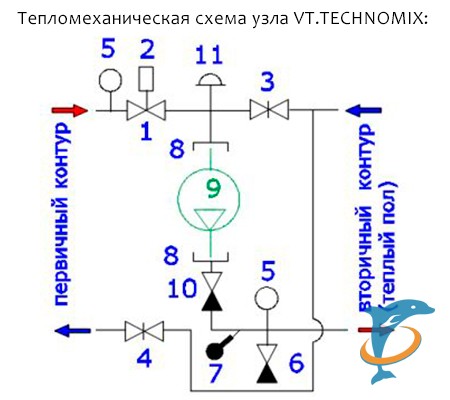

Для классификации перечислим схемы узлов, начиная с самой простой, используемой на небольшой площади:

  1. Площадь помещения не более 20 м2 с одним контуром, способ регулировки – ручной. Подключение: 6 –соединитель с металлопластиковой трубой, 10 –горячий контур, 11 – “обратка”. Является самым простым и доступным способом подключения теплого пола. Дополнительно можно установить воздухоотводчик, а на входе и выходе из системы смонтировать шаровые краны.
  2. Площадь помещения до 20 м2 с одним контуром, способ регулировки – автоматический при помощи термоголовки с внешним датчиком. Подключение: 1 – термостатический клапан монтируется к шаровому крану (3), 5 – горячий контур, 6 – “обратка”, 18 – насос по направлению к смесительному клапану, 12 и 22 – контур системы ”теплы пол”. Как и в предыдущем случае, можно подключить автоматический воздухоотвод.

    3. Схема для узлов с ручным и автоматическим управлением на площадь до 60 м2

  3. Площадь помещения 20-60 м2, количество контуров – 2-4; способ регулировки – ручной, для “автоматики” необходимо смонтировать сервопривод, термостат и датчик. Подключение: 10 – соединитель для монтажа труб, 16 – высокотемпературный контур, 17 – “обратка”.
  4. Площадь помещения до 60 м2, количество контуров – 2-4, способ регулировки – автоматический с наружным датчиком. Подключение: 3 – шаровые краны для горячего и холодного контура, 7 – насос по направлению к смесительному клапану (2), 12 – места подключения труб теплого пола.

Более подробно с технологией монтажа теплого водяного пола вы можете прочитать в специальном материале, который расскажет о требованиях и способах установки системы.

Как работает смесительный узел для теплого пола?

Чаще всего, при выборе системы теплого пола используется водяная система отопления, одним из основных элементов которой считается смесительный узел для теплого пола. С его помощью обеспечивается нормальное функционирование системы, работающей в низкотемпературном режиме. Достигается это благодаря смешению горячего теплового носителя с обраткой.

Содержание

  • 1 Устройство и принцип работы
  • 2 Разновидности
    • 2.1 Двухходовой тип
    • 2.2 Трехходовой тип
  • 3 Преимущества и недостатки
  • 4 Значение основных параметров смесительного узла
    • 4.1 Производительность
    • 4.2 Напор циркуляционного насоса
  • 5 Основные схемы
  • 6 Самостоятельная сборка смесительного узла
    • 6.1 Необходимые инструменты
    • 6.2 Схема подключения
    • 6.3 Тонкости монтажа

Устройство и принцип работы

Если представить себе схему смесительного узла теплого пола, то состоит он из клапана и насоса. Зачастую встречаются более расширенные варианты комплектаций.

Насос может быть вмонтирован на самом отопительном агрегате, но мощности его будет мало. Для системы обогрева пола придется устанавливать отдельную насосную установку на узел. С его помощью температура воды будет легко регулироваться и с 90 градусов снижаться до 35 – 50.

Кроме этого, смеситель обязательно снабжается предохранителем, отключающим насос, когда температура подающейся воды превысит установленную норму.

Труба для обратного хода воды, температура которой составляет 40 градусов, проходит от коллектора. На обратке встроен обратный клапан, предотвращающий движение воды в обратном направлении.

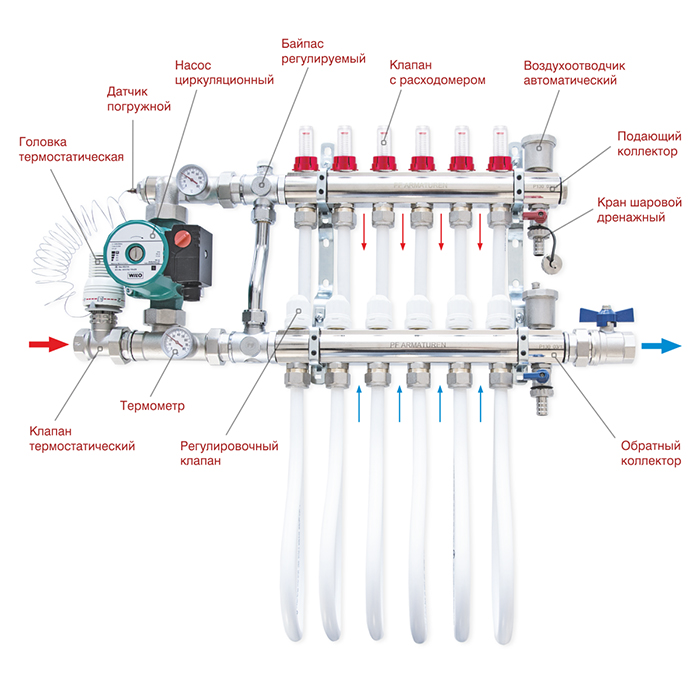

Как выглядит смесительный узел для теплого пола

А как работает узел подмеса теплового пола? После того, как терморегулятор сработает, автоматически откроется заслонка, чтобы подмешать более холодный носитель, находящийся в обратке. Нормализовав температурный режим, заслонка закроется.

Разновидности

Основной элемент насосно-смесительного узла для теплого пола – двухходовой или трехходовой клапан.

Двухходовой тип

Этот вариант имеет датчик жидкости, вмонтированный в головку термостата. Его основным предназначением является контроль температурного режима воды. Клапан перекрывается с помощью головки, перекрывающей поступление воды из кола в случаях, когда в контуре создается высокая температура.

Из обратки тепловой носитель в систему поступает постоянно. Клапан позволяет поступать горячей воде только в том случае, когда температура не достигает требуемого уровня. Регулировка происходит плавно, температурные скачки исключены, так как клапан не обладает большой пропускной возможностью. Узел подмеса для теплого пола помогает не только поддерживать комфортный микроклимат, но обеспечивает всей отопительной системе продолжительный эксплуатационный период.

Клапан двухходового типа прекрасно справляется с функцией контроля требуемого температурного режима. Но использовать его в системе, обогревающей помещения, площадь которых превышает 200 кв. м., не следует.

Трехходовой тип

Такой клапан выполняет сразу две функции – регулирует подачу горячего теплового носителя и выступает в роли балансировочного байпаса. Смешивание горячей и охлажденной воды происходи непосредственно в клапане.

Устройство довольно часто оснащено термостатическим элементом, контролером погодозависимого типа, сервоприводом. С помощью регулировки заслонки появляется возможность создавать в системе нужную температуру носителя.

Комплект на 3 контура до 40 м2 водяного теплого пола с трехходовым клапаном и трубой

Трехходовой тип клапана для смесителя системы отопления пола рекомендуется устанавливать в домах, имеющих несколько контуров обогрева, или в помещениях, отличающихся большой площадью.

Преимущества и недостатки

Насосно-смесительный узел для теплого пола дает много преимуществ, из-за которых отопительная система и стала популярной. Наиболее главными из них считаются:

  • безопасность эксплуатации – зачастую пользователи забывают, что приборы отопления имею высокую температуру, и получаю сильные ожоги. Применение данной системы полностью исключает неприятности такого рода;
  • гигиеничность – организация ухода за системой теплого пола не вызывает сложностей. За счет постоянного обогрева поверхность полов высыхает достаточно быстро, что полностью исключает образование плесени и грибков;
  • экономическая выгода – использование системы теплого пола позволяет экономить энергию на 30 – 50 процентов;
  • продолжительный эксплуатационный период – трубы, наиболее подверженные износу, способны эксплуатироваться не менее пятидесяти лет;
  • возможность управления по наружному температурному режиму – двухходовой клапан имеет электрический привод, соединенный с терморегулирующим устройством. Корректирование степени нагрева выполняется с учетом температуры наружного воздуха;
  • режим ручного управления – блок в этом случае может использоваться без клапана. Степень смешивания в такой ситуации устанавливается вручную. Данный вариант не следует использовать вместе с высокотемпературными тепловыми источниками;
  • режим температурных ограничений – он возможен за счет установленной на клапане головки термостата, имеющей выносной датчик. Температура прогрева пола в этом случае ограничивается по отметке, установленной на головке.

Недостатки в принципе работы узла подмеса пользователями не отмечаются.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

  • теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
  • теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
  • некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.
Монтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

  1. Используем двухходовой клапан. Для сборки потребуются:
  • шаровые запорные краны для перекрывания воды;
  • фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц;
  • термометр – отслеживает работу узла, требуется для балансировки смесительного узла;
  • однотрубный клапан двухходовой;
  • термоголовка, вмонтированная в клапан;
  • балансировочный клапан или сантехнический вентиль – для очной настройки системы;
  • насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

  1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола  его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
  2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
  3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
  4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

  • клапан двух- или трехходового типа;
  • гайки специальные;
  • ручной отводчик воздуха;
  • клапан на обраку;
  • зажимы;
  • шаровый кран;
  • насосную установку;
  • тройники;
  • устройство, определяющее температурный режим;
  • набор ключей, пакля.
Для монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений.

Его необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков.

Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

  • Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
  • Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
  • Гарантия безопасной эксплуатации стяжки;
  • Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
  • Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

  • нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
  • у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
  • клапан срабатывает, если t0 выше заданных градусов в параметрах;
  • начинается подача остывшей среды из обратки;
  • узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
  • регистрация t0 среды после смешивания;
  • если температура достигла установленной нормы, клапан срабатывает;
  • подача горячей субстанции закрывается;
  • подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

  • Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

  • Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции.

Их также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды.

Принцип функционирования системы будет следующим:

  • постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
  • к ней при значительном остывании подается горячая жидкость от котла;
  • после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно-нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

  • при обустройстве водяных систем на больших площадях;
  • при снабжении отопительного оборудования погодными контролерами;
  • в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

  • Выставить клапан в позицию 0.6 бар. Это предельное значение.
  • Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉-1〉 * Кvt

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉–1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05

  • Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
  • Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
  • Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
  • Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
  • Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно-смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

Смесительный узел для теплого пола своими руками. Насосно смесительный узел для теплого пола своими руками: алгоритм действий

Содержание

Принцип работы смесительного узла теплого пола

Горячая вода, поступающая в коллектор системы теплого пола, попадает в специальный предохранительный клапан, оснащенный термостатом. Если температура для контура является слишком высокой, открывается клапан, впускающий охлажденный теплоноситель для смешивания.

У коллектора системы две главных функции. Кроме смешивания воды, обеспечения ей оптимальной температуры, он создает циркуляцию теплоносителя. Для этого в коллекторе установлен циркуляционный насос.

    Постоянное передвижение воды по трубам создает равномерный прогрев всей поверхности полов. Коллектор может оснащаться и дополнительными элементами:
  • отсекающие клапаны;
  • дренажные клапаны;
  • воздухоотводчики;

Если контур создается в одной комнате дома, коллектор оборудуется в данном помещении. Для установки ящика в стене создается специальная ниша. При создании теплых полов во всех помещениях, можно оборудовать коллекторный шкаф на несколько комнат. Коллектор может размещаться как на входе теплоносителя от котла, так и на обратке.

    Принцип работы смесительного узла теплого пола заключается в следующем:
  1. Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора.
  2. Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя.
  3. Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя.
  4. При достижении теплоносителем определенной температуры подача холодной воды прекращается.
    Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:
  • Предохранительный клапан. Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
  • Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
  • Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.

Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.

Предназначение смесительного узла

    Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:
  1. нагревательный котел;
  2. отопительные радиаторы;
  3. магистральный трубопровод централизованной системы;
  4. теплоноситель;
  5. трубопровод теплого пола.

Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса.

Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.

Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.

Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.

Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.

Устройство узла смешения

Главным элементом узла является клапан, который может быть двухходовым или трехходовым. В двухходовом варианте имеется датчик жидкости, установленный в термостатической головке.

В его функции входит контроль над температурой теплоносителя. Закрытие клапана осуществляется при помощи головки, отсекающей подачу воды от котла, если температура слишком высокая для контура.

Поступление в систему теплоносителя из обратки производится постоянно. Горячую воду клапан открывает только при понижении температуры ниже необходимого уровня. Регулировка проводится плавно, исключая скачки температур, так как пропускная способность у клапана невелика.

Узел смешения не только создает комфортную температуру, но и обеспечивает системе долгий срок службы. Двухходовый клапан отлично справляется с поддержанием оптимальной температуры. Но применять его в контурах, обогревающих больше помещения, площадью более 200 кв. м. не рекомендуется.

Трехходовой клапан одновременно выполняет функции регулировки поступления горячего теплоносителя и балансировочного байпасного крана. Смешивание горячей воды и охлажденного теплоносителя происходит в самом клапане.

Такие устройства нередко оснащаются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно создать в системе любую комфортную температуру.

Трехходовой клапан специалисты рекомендуют использовать в больших по площади контурах, а также в доме, где установлено несколько систем теплого пола.

Несмотря на универсальность такого устройства, недостатки у него имеются. Большая пропускная способность этого вида клапанов создает риск скачка подачи горячей воды в контуры. Это оказывает негативное воздействие на качество труб, существует возможность появления повреждений, преждевременного износа системы.

Полезным дополнением узла смешения являются погодозависимые датчики. Они меняют температуру теплоносителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка позволяет экономить средства на отопление, обеспечить комфорт в доме и продлить срок эксплуатации теплого пола. Вручную качественно отрегулировать температуру сложнее.

Как работает система подмеса воды

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.










Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.










Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Регулировка смесительного узла теплого пола

Эффективность работы теплого пола, комфорт в доме завит от качественной регулировки узла смешения. Перед выполнением этого процесса нужно снять сервопривод или термоголовку.

На перепускном клапане выставляется 0,6 бар — максимальное положение. Это позволит исключить его срабатывание во время регулировки, что помешает получить правильный результат.

    Для того, чтобы верно установить балансировочный клапан, используется специальная формула. В расчете пропускной способности используются следующие данные:
  1. температура воды в трубе подачи к радиаторам;
  2. температура теплоносителя в трубе подачи в контур;
  3. температура воды в трубе обратки системы.

Из значения температуры горячей воды в радиаторе нужно вычесть значение температуры в обратке. Затем отнять температуру воды в обратке от температуры воды подачи в контур.

Первая разность делится на второй полученный результат. Из полученной цифры вычитается единица и умножается на коэффициент 0,9. Результат и является необходимой пропускной способностью, которая устанавливается на клапане.

Важно создать в системе необходимое давление. Для этого нужно учитывать расход воды в контуре, сумму всех мощностей, которые будут подключаться к прибору. Существует специальная программа, позволяющая точно рассчитать мощность для насоса. Называется она VALTEC.PRG.

Установка узла смешения в системе водяного теплого пола позволит создать комфорт в доме, исключит необходимость затрачивать силы и время на регулировку ее работы. Контур долгое время будет выполнять свои функции, гарантируя уют, сохраняя здоровье всех членов семьи.

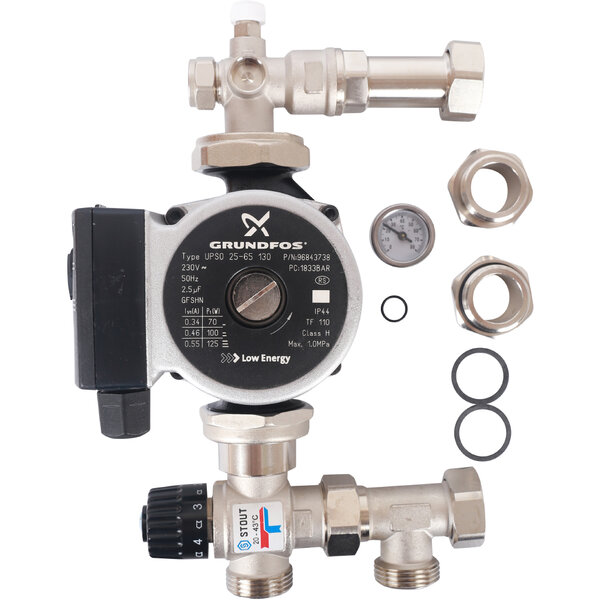

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеетсявентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

5 Самостоятельное изготовление полипропиленовой гребёнки

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

  1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
  2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
  3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
  4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

  • Отсутствует возможность установить расходомеры.
  • Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
  • Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.


Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.


Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.


Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;


Воздухоотводчик

  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Насосно-смесительный узел VALTEC COMBIMIX стоит ли оно того? Смотрите это видео на YouTube

Смесительные узлы для теплого пола известных производителей

Смесительные узлы — это оборудование для создания оптимальной температуры в контуре систем теплого пола. В смесительные узлы за частую устанавливают циркуляционные насосы. Такое оборудование обозначается как насосно смесительный узел для теплого пола.

Такие узлы подключаются к коллекторам и создают цельную систему управления теплым полом. Насосно смесительный узел это сложная система и требует грамотного и квалифицированного монтажа. Надежный и качественный насос залог долгой и беспроблемной работы всей системы теплых полов в помещении.

Производители насосно-смесительных узлов для теплого пола:

1. Valtec — широко известный и надежный производитель материалов для систем теплых водяных полов. Продукция завода проверена не одним годом использования в Украине. Valtec VT.Combi — насосно смесительный узел для теплого пола.

Применяется для приготовления теплоносителя с температурой от 20 до 60°С. Регулируется двух ходовым клапаном. Управляется термостатической головкой с выносным датчиком. Без насоса. Монтажная длина насоса 180 мм. Valtec VT.Dual — узел смешения теплоносителя для систем теплых полов.

В состав входит насосный и термостатический модуль. Между ними монтируется коллекторный блок. Монтажная длина для насоса составляет 130 мм.

2. FIV — бюджетный Итальянский производитель материалов для систем теплых полов. Насосно смесительные узлы FIV отличаются выгодной ценой и достойным Итальянским качеством. FIV TM3 Mixing Unit — насосно смесительный узел для теплого пола.

В комплект поставки входит смесительный клапан с резьбой М30х1,5, термоголовка с погружным датчиком, байпасовый клапан, воздухоотводчик и термометр. FIV FMC Profi — насосно смесительный узел в сборе. В комплект к данному узлу входит насос WILO HU 15/6. Подключается к коллектору и не требует дополнительного оборудования.

3. Rehau — производитель материалов для систем теплых полов. По праву продукция Рухау пользуется популярностью в Украине благодаря своему непревзойденному качеству и высокой надежности. Смесительные узлы Rehau надежный и качественный элемент для создания системы из теплых полов.

Стандартный насосно смесительный узел подходит для подключения к коллекторам Rehau HKV и Rehau HKV-D. В состав узла входит термостатический вентиль и термоголовка, соединители и переходники, насос с погружным датчиком для ограничения температуры, кран для заполнения и слива систем.

4. Kermi — популярный Немецкий производитель материалов для систем теплого пола. Kermi Standart — насосно смесительный узел для систем теплых полов для коллекторов Kermi. Насос продается полностью в сборе и готов к установке без дополнительного оборудования.

В комплекте циркуляционный насос 15/6 со встроенным регулятором мощности, 3-х ходовой вентиль, заглушки и переходники, регулятор температуры.

Valtec

Насосно-смесительные узлы ВАЛТЕК предназначены для поддержания заданной температуры теплоносителя во вторичном контуре (за счет подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола.

Один из главных элементов в напольном водяном отоплении является смесительный узел. Стандартное радиаторное отопление имеет температурный диапазон в пределах 85 градусов, но теплый пол предусматривает температуру гораздо ниже, примерно 35 градусов. Смесители поддерживают стабильную и бесперебойную работу низкотемпературных систем.

Все это происходит за счет смешивания разных по температуре вод. Оборудование можно устанавливать, как самостоятельный элемент, но все же оно идеально подойдет для монтажа к единому распределительному коллектору.

Для постоянной водоциркуляции при установке следует присоединить насос. Насосы позволяют подавать охлажденную воду в непрерывном режиме из обратной линии в теплоноситель.

    Теплый пол, который оснащен смесительным узлом для теплого пола Valtec, имеет множество плюсов. Благодаря этим преимуществам данное напольное покрытие стало таким популярным:
  • Срок эксплуатации. Данная система очень надежна, как показывает практика, смеситель служит дольше, нежели обычная труба, порой даже 50 лет.
  • Легко производить уход. Теплый пол никогда не обзаведется грибком или плесенью, так как напольное покрытие имеет вмонтированную систему обогрева, что позволяет вожже или другой жидкости высыхать моментально.
  • Безопасность. Не редки случаи, когда об радиатор люди обжигаются, так как он может быть слишком горячий. Применение данной системы обезопасит от такого.
  • Удобное управление. Нынешние приборы позволяют регулировать температуру в ручном режиме или же задавать функции, к примеру, ограничивающей температуры.

Для быстрого монтажа водяного теплого пола компания VALTEC включила в свой ассортимент уже готовые узлы и модули. Применение готовых узлов во многом упростит монтаж и сэкономит много времени. Для правильного разделения и гидро-связки отлично подойдут насосно-смесительные узлы Valtec. Смесительный узел для теплого пола Valtec идеально поместится в коллекторный шкаф.

Кроме стандартного применения смесительных узлов фирмы Valtec, а именно теплых полов, их еще приобретают для смежных целей. К примеру, это может быть панельное отопление (потолок, стены). Также данной системой можно обогреть зимний сад, теплицу или открытую беседку.

Марка Valtec при помощи своих насосно-смесительных узлов подарила профессионалам и просто людям, которые делают ремонт своими руками, экономию времени ведь работа происходит легче и быстрее, экономию денежных средств, так как нет необходимости в покупке большого количества деталей. Также, работая с оборудованием Valtec, шансы допустить ошибку при монтаже сводятся к нулю.

Для установки смесительного узла для теплого пола, можно не иметь образование сантехника, они очень удобны в использовании и достаточно компактные. Сам процесс установки достаточно прост, все, что нужно это подсоединить трубы один к одному. А вот после монтажа смесительного узла необходимо настроить его работу. Здесь уже лучше обратиться к специалистам.

ТИМ

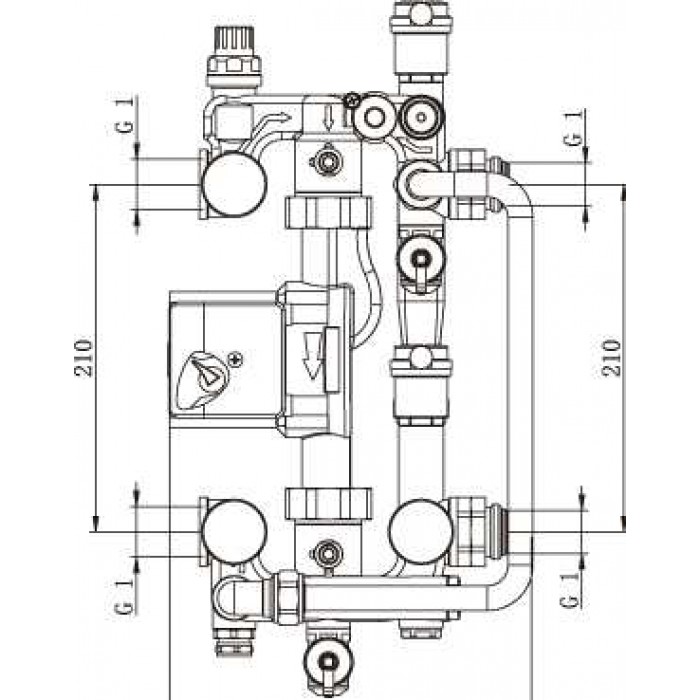

Рассмотрим насосно смесительный узел TIM JH-1036 теплого пола.

Узел теплого пола Tim jh-1036 является специальным узлом последовательного типа смешивания теплоносителя. Преимущество такого насосно смесительного узла в том, что весь расход теплоносителя системы теплый пол, проходящего через насос, идет потребителю.

Установленный циркуляционный насос прокачивает жидкость (воду) теплоносителя через любое количество теплого пола, забирая его из обратного коллектора и направляя в подающий.

Описание насосно смесительного узла TIM модель JH-1036 для применения в системах теплого пола, указана комплектация, установка параметров настройки и применение температурных режимов.

Узел TIM модель изделия JH-1036, назначение и применение.

Технически правильно присоединенный насосный узел фирмы ТИМ будет работать на отопление частного дома, создавая максимально комфортную обстановку для владельца и его гостей. Изучите внимательно инструкцию насосно смесительного узла TIM JH-1036 и правильно примените на практике.

    Технические характеристики TIM JH-1036:
  1. Номинальный размер: DN 25.
  2. Присоединительная наружная резьба G: 1″.
  3. Присоединительная наружная резьба насоса G1: 1½».
  4. Изменяемая монтажная длина насоса: 130 – 180 мм.
  5. Максимальное рабочее давление: 10 бар.
  6. Максимальный перепад давления первичного контура, ∆pmax: 1 бар 3.
  7. Пропускная способность, Kv (байпас в положении 0): 3 м3/час.
  8. Пропускная способность, Kv (байпас в положении 5): 4.8 м3/час.
  9. Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0.25 бар (байпас в положении 0): 10 кВт.
  10. Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0.25 бар (байпас в положении 5): 12.5 кВт.
  11. Максимальная температура теплоносителя в первичном контуре: 90°С.
  12. Максимальная температура окружающей среды: 40°С.
  13. Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С.
  14. Диапазон шкалы термометра: от 20°С до 80°С.

Oventrop

Компания Овентроп была создана еще в 1851 г. Изначально, производство ограничивалось исключительно мебельной фурнитурой, а также комплектующими, необходимыми для производства дверей и окон.

Со временем основной вид деятельности был изменен. Сегодня компания Oventrop известна как крупный производитель, специализирующийся на изготовлении регулирующей и запорной арматуры и систем отопления для частного и промышленного сектора.

Под маркой Овентроп выпускается более 400 наименований различных товаров. Преимуществом устройства теплых водяных полов Oventrop является полная продуманность конструкции, возможность приобретения полностью укомплектованной системы отопления и различного инструмента, необходимого для монтажа водяного контура.

    Потребителю предлагают следующие комплектующие:
  • Коллекторы для теплого пола Овентроп. На базе компании были разработаны два варианта коллекторов Multidis SF. В зависимости от технических особенностей системы отопления, можно подобрать гребенку, для подключения от 2 до 12 контуров. Все модели изготавливаются из прочной нержавеющей стали, устойчивой к коррозии и перепадам температур.
  • Насосная группа Oventrop – это целые станции, для подключения котла к водяному контуру отопления. Насосно-смесительный узел для теплого водяного пола Oventrop Regumat, в зависимости от пожеланий, может быть укомплектован сервоприводом, циркуляционным насосом, преднастраиваемым байпасом, манометрами давления и т.д.
  • Температурный регулятор – автоматика и регулирующее оборудование для управления теплыми водяными полами Oventrop представлена в более чем десяти различных модификациях. Оборудование отличают высокие прочностные и эксплуатационные характеристики. Регулятор обеспечивает нагрев теплоносителя и поддержание его на заданной температуре.

Набор для тёплого пола Oventrop – полностью укомплектованный ящик для регулировки температуры в отдельном помещении. В комплектацию входит: монтажная коробка, вентиль, клапан удаления воздуха, термостат для контроля температуры теплоносителя на обратке.

Монтажный комплект оборудования для напольного отопления производства Oventrop способен выдерживать рабочее давление в 10 Бар, сохраняет работоспособность при нагреве до 100°С, обеспечивает точную регулировку нагрева в диапазоне от 7 до 40°С.

Маты для укладки трубы – для облегчения укладки водяного контура, используют специальную подложку с бобышками, толщина от 11 до 35 мм. При необходимости можно выбрать гладкие, прямые и рулонные маты. На фольгированный утеплитель укладка водяного контура и последующая фиксация осуществляется с помощью фиксирующей шины и якорных скоб.

Труба – компания предлагает металлопластиковые многослойные трубы, предназначенные для эксплуатации в системах отопления дома. Существенным отличием трубопровода является простота проведения монтажных работ и подключения к запорной арматуре.

Скорость укладки в несколько раз увеличивается благодаря специально разработанным обжимным фитингам. Диаметр труб от 16 до 50 мм.

Watts

Смесительный узел (узел подмеса, группа автономной циркуляции) ISOTHERM 1′ с насосом WILO RS 25/6-3 Ваттс WATTS (Германия). Мощность до 15 кВт.

Насосный коллекторный узел для низкотемпературных систем отопления (например теплый пол) с бесступенчатой регулировкой температуры в пределах от 30 до 50 град. С при помощи смесительного термостатического вентиля TempGuard.

Мощность до 15 кВт. Комплект: насос WILO RS 25/6-3, ограничитель температуры, термометр, TempGuard, запорный вентиль. Присоединение: наружная и внутренняя резьба 1′.

Фирма WATTS была основана в 1874 Джозефом Е. Ваттсом и с самого начала занималась разработкой и производством продукции, способствующей комфорту и безопасности людей.

Сегодня WATTS — безусловный лидер рынка США и Канады по всему спектру регулирующей и предохранительной арматуры для систем водоснабжения, водоподготовки, отопления и газоснабжения, которая применяется повсюду — от крупнейших инженерных сооружений национального масштаба до домашних сантехнических комплектов типа «сделай сам».

WATTS INDUSTRIES, европейская подразделение концерна WATTS WATER TECHNOLOGIES, включает в себя 15 ISO-сертифицированных предприятий и 16 торговых фирм, расположенных по всей Европе. Это 23 компании со штатом более 1500 сотрудников, которые выпускают более 4000 наименований продукции.

Более 60 процентов выпускаемой продукции — это оборудование для систем отопления, около 20% — арматура для систем водоснабжения и охраны питьевой воды, 13% — управляющая электроника, 7% — измерительные приборы.

Все производственные предприятия WATTS INDUSTRIES имеют единую базу инженерно-технической документации и единую систему контроля качества. Такая интеграция позволяет опираться при разработке продуктов на опыт разных стран и рынков сбыта.

Модули Watts IsoTherm, предназначенные для управления температурой подачи в современных системах теплых полов.

Данное оборудование отличается высоким качеством и надежностью, может применяться и при сооружении комбинированных систем отопления, если имеется необходимость в одновременном использовании высокотемпературного отопления (радиаторы) с низкотемпературным.

    Регулирующий смесительный узел автономной циркуляции IsoTherm поставляется готовым к монтажу и состоит из следующих элементов:
  1. Латунная арматура.
  2. Насос Wilo RS25/6-3.
  3. Термометр.
  4. Термостат-ограничитель температуры.
  5. Термоголовка с вентилем.

Смесительный узел Watts IsoTherm дает возможность устанавливать температуру в пределах +30С…+50С, выдерживает давление до 10 бар, имеет мощность в 15кВт, может подключаться к коллектору с любой стороны. Приобрести его можно в нашем интернет-магазине на самых выгодных условиях.

Wilo

Для правильной работы теплого пола, нужно установить смешивающий узел. Они бывают разные. На сегодняшний день это самый лучший термосмеситель, в котором есть все необходимое и не надо больше ничего придумывать.

Так же этот смесительный узел удобен тем, что к нему можно подключить коллектор для радиаторов и не тратить на дополнительные подключения. Корпус состоит из материала М3V — специальная смола PPA (35%FV) максимальная температура первичного контура 90 градусов.

    Технические характеристики:
  • Максимальная температура первичной цепи: 90 °C.
  • Максимальное давление: 10 бар.
  • Вторичный регулировочный диапазон: 20÷65 °C (Комплект установленной точки).
  • Регулировка байпаса: 0.1÷0.6 бар.
  • Шкала термометров: 0÷80 °C.

Какие полы лучше, Oventrop или Valtec

Valtec – это популярная система отопления, запатентованная в Италии, но изготавливающаяся на производстве в Китае. По этой причине стоимость регулирующего оборудования и труб существенно ниже, чем у немецкой продукции.

Как показывает практика, такие системы оправданы в случае монтажа отопления в частных домах с небольшой площадью. Существуют определенные проблемы во время эксплуатации, что обычно для китайского производителя. На трубы дают гарантию 7 лет, запорные краны нередко лопаются при большом давлении в системе отопления.

Уникальный используемый принцип работы автоматического регулирования тёплыми полами Овентроп, качество комплектующих, полная проверка на прочность всей регулирующей и запорной арматуры, сборка в заводских условиях – все это является гарантом длительной эксплуатации продукции немецкого качества.

Особенно это важно, если полы укладываются в квартире, где высока вероятность, залить соседей снизу и лопнувший кран или негерметичное соединение может привести к необходимости оплачивать дорогой ремонт. Что касается долговечности и качества, полы Овентроп вне конкуренции.

Смесительный узел для теплого пола: установка своими руками

Узел подмеса для тёплого пола необходим для регулировки температурного режима водяного тёплого пола. На первый взгляд вся система, включающая различные тепловые реле, переходники и клапана, выглядит для дилетанта довольно пугающе.

Однако, создать смесительные узлы в помещениях, снабжённых подобными системами обогрева, можно своими руками, не привлекая для этого специалистов-сантехников. В данной статье постараемся разобраться, как сделать самодельный смесительный узел для тёплого пола в частном доме с автономным отоплением.

Содержание:

  • Предназначение смесительных узлов
  • Особенности применения
  • Принцип действия
  • Комплектующие детали
  • Циркуляционный насос
  • Блок коллектора
  • Термостат
  • Балансировочный клапан
  • Монтаж смесительного узла
  • Место расположения
  • Особенности установки коллектора
  • Настройка приборов управления

Предназначение смесительных узлов

Узел смешения для тёплого пола необходим в том случае, если его питание производится от общедомовой отопительной системы. Это может быть как отопительная система центрального водоснабжения многоквартирного здания, так и система автономного отопления частного дома.

Узел смешения

Если же схема подключения для водяного отопления подразумевает наличие индивидуального теплогенератора, то монтаж смесительного узла тёплого пола будет излишним.

Наиболее распространённая область их применения – частный дом с индивидуальным водяным отоплением. В таблице показана максимальная температура для различных зон жилого помещения.

Несмотря на то, что максимальная температура теплых полов, согласно нормативам эксплуатации жилых помещений, не должна превышать 35ºС, фактическая температура на выходе отопительного котла может превышать 90 ºС.

Учитывая все энергопотери нагревательных элементов, расположенных в жилых помещениях, теплоноситель имеет температуру порядка 60 градусов. Такая температура является вполне приемлемой для настенных отопительных радиаторов, но для тёплых полов подобный температурный режим будет совершенно неподходящим.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

При установке максимального показателя температуры на термостате следует принимать во внимание характер напольного покрытия. Если полы в помещении застелены ламинатом, паркетом или коврами, это может значительно уменьшить теплоотдачу. В данном случае порог максимальной температуры нужно будет поднять до 40 – 55 ºС.

Принцип действия

Смесительный узел для тёплого пола предназначен для регулировки температуры теплоносителя в системе нагревательных элементов (труб). Происходит это следующим образом:

  1. Разогретый теплоноситель (вода, антифриз, масло и т.д.) из водогрейного котла поступает в систему отопления.
  2. Доходя до распределительного коллектора, она останавливается клапаном.
  3. В случае, если температура теплоносителя не превышает максимальные установленные показатели, теплоноситель продолжает движение по системе.
  4. В случае превышения допустимой нормы, термостат открывает клапан, и горячий теплоноситель из подающей ветки отопительной системы смешивается с уже охлаждёнными обратной ветки. Смешивание происходит до достижения приемлемой температуры, после чего клапан закрывается.

Комплектующие детали

Насосно-смесительный узел для теплового пола состоит из нескольких деталей, позволяющих при необходимости подмешивать холодную жидкость систему обогрева.

Циркуляционный насос

Циркуляционный насос

Он предназначается для создания давления в системе и перемещения теплоносителя в трубах. Также с помощью насоса производится принудительное смешивание холодного и горячего теплоносителей в коллекторе.

Блок коллектора

Основная часть коллекторной системы, включающая собранные в один блок отводы для всех необходимых приборов. Каждый блок рассчитан на определённое количество отопительных контуров – от 2-х и более.

В магазине сантехники можно приобрести готовое к установке устройство или изготовить своими руками. Для этого берётся кусок водопроводной трубы, который глушится с одной стороны. Далее на трубу приваривается несколько отводов – по два на каждый отопительный контур.

Принцип работы циркуляционного насоса

Но, как показывает практика, намного проще приобрести коллекторный блок в магазине, чем пытаться сделать его самому.

Термостат

Термостат имеет двух- или трехходовой клапан

Термостат служит для поступления горячей воды в коллектор при понижении температуры в нагревательных элементах ниже установленной границы. Клапан термостата может быть 2-х или 3-х ходовым.

2-х ходовый клапан обеспечивает подачу в обогревающий контур пола жидкости из обратного контура, а при необходимости поднимает рабочую температуру теплоносителя и добавляет в неё горячую воду из подающего контура. Такой клапан обладает небольшой пропускной способностью, поэтому изменение температуры воды в трубах водяного пола происходит постепенно.

В частном доме целесообразно применять 2-х ходовый клапан. Он способен обеспечить нормальную работу контура смесительного коллектора для дома с общей площадью помещений до 200 кв. м. При этом его стоимость существенно ниже, чем у 3-х ходового клапана.

Балансировочный клапан

Устройство балансировочного клапана

Балансировочный клапан предназначен для сброса излишков теплоносителя из подающего контура в обратный в случае превышения давления в коллекторе подмеса тёплого пола.

Кроме перечисленных деталей схема смесительного узла тёплого пола может включать фильтры, термометр, манометр, клапаны для сброса воздуха и иные дополнительные приборы контроля и управления.

Монтаж смесительного узла

Место расположения

Оптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

  • Непосредственно в помещении, оборудованном системой водяных полов.
  • В котельной, в любой удобной для этого точке.
  • В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Особенности установки коллектора

Не забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

  • клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
  • все электрические приборы, входящие в состав узла, должны быть заземлены;
  • следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

После того, как вы оснастили свой дом узлом регулировки теплоносителя, следует осуществить его подключение к электропитанию и настройку приборов.

Настройка приборов управления

Составные части системы отопления

Настройка смесительного узла производится в несколько этапов.

  1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
  2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
  3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе – за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
  4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
  5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

Смесительный узел, Смесительная группа для водяного пола, Коллекторно-распределительный узел

Содержание:

Назначение смесительного узла
Предпочтительные характеристики смесителя
Основные функции смесителя и принцип его работы
Описание различных типов коллекторов
Тип № 1
Тип № 2
Описание системы распределения коллектора
Процесс монтажа

Для создания комфортного микроклимата в современных домах требуются новые, более эффективные системы отопления, одной из которых является «теплый пол». Такие отопительные агрегаты могут быть разных типов в зависимости от нагревательного элемента, но внимания заслуживают электрические и водяные системы. В них горячая вода циркулирует по заранее проложенному контуру, а нагревательный элемент равномерно распределяет тепло. Чтобы система работала более эффективно, нужно установить смеситель для теплого пола.

Назначение смесительного узла

В отличие от системы отопления с радиаторами, в которой теплоноситель должен нагреваться до 80-90 градусов, для напольного отопления нужна более низкая температура, не выше 40 градусов. В этом случае находиться на полу будет комфортно, а риск ожогов минимален. Смесительная группа создает определенные условия, благодаря которым утеплители скрытого типа полноценно выполняют свою функцию.

Смесительный узел системы теплого пола – незаменимый компонент, дающий возможность подключения коллектора. Коллекторный блок позволяет смешивать горячую и холодную воду, тем самым создавая комфортный микроклимат в помещении. Но коллекторный узел для теплого пола можно использовать и как самостоятельное регулирующее устройство.


В систему отопления вводится определенное насосное оборудование, которое обеспечивает принудительную циркуляцию воды по контуру «теплого пола». Большая часть этого оборудования оснащена двухходовыми или трехходовыми силовыми дросселями, которые регулярно добавляют в теплоноситель холодную воду из обратного трубопровода.

Предпочтительные характеристики смесителя

Смесительный узел для теплого пола имеет ряд преимуществ, делающих его более эффективным и популярным. Среди них особое внимание привлекают следующие:

  • Система «теплый пол» со смесительным узлом потребляет на 50 % меньше электроэнергии, чем электрические обогреватели скрытого монтажа.
  • Смеситель тепла регулирует температуру отопительного прибора, не позволяя ей подниматься до максимальных пределов. Использование теплых полов совершенно безопасно для всех жильцов дома, так как риск получить сильный ожог сводится к нулю, так как узел подмеса для теплых полов исключает такие случаи.
  • Система со смесительной группой для теплого пола может эксплуатироваться до полувека, несмотря на то, что теплоноситель имеет свойство изнашиваться. По сравнению с устройствами, имеющими аналогичные функции, теплый пол со смесительным узлом считается более выгодным. Соблюдение технологии укладки теплового узла позволяет увеличить срок службы всей системы.
  • Система полностью соответствует гигиеническим и санитарным требованиям. Ухаживать за скрытым блоком достаточно просто, а регулярный нагрев способствует быстрому испарению влаги, поэтому в такой системе не образуется грибок и плесень.
  • Уровень нагрева системы можно регулировать в зависимости от показателей наружной температуры. Это возможно благодаря наличию статического термоклапана, соединенного с регулятором.
  • Ручное управление позволяет самостоятельно регулировать работу смесительного узла.
  • Система может использовать режим ограничения, что позволяет поддерживать комфортный микроклимат в помещении. Терморегулятор позволяет задавать определенные значения температуры, и устройство их поддерживает. Поэтому теплоноситель не будет сильно остывать или перегреваться.

Основные функции миксера и принцип его работы

С помощью насосно-смесительной группы для теплого пола теплоноситель циркулирует по системе и осуществляется ее регулировка. Основные компоненты:

  • Циркуляционный насос, заставляющий теплоноситель двигаться по контуру системы теплого пола.
  • Термостатический двухходовой клапан, который снабжает систему источником тепла до достижения определенных значений температуры.

Описание различных типов коллекторов

Смесительный коллектор для теплого пола – основная составляющая устройства, отвечающая за регулирование подачи воды. Этот компонент имеет несколько разновидностей.

Тип № 1

Основную функцию этой модели выполняет трехходовой клапан, он смешивает новый теплоноситель, поступающий из котла, с тем, который имеет более низкую температуру. Его дроссели чаще всего имеют сервопривод, необходимый для управления работой термостата и погодозависимых датчиков.

Этот тип можно назвать наиболее оптимальным вариантом смесителя для теплого водяного пола, хотя нельзя не учитывать и его недостатки. Во-первых, сигнал регулятора температуры может привести к полному открытию клапана. В результате в трубопровод будет поступать большое количество воды, нагретой до температуры 85-90 градусов. Такие перепады чаще всего провоцируют разрыв теплоносителя в результате сильного повышения давления.

Во-вторых, блок управления имеет повышенную пропускную способность. Это затрудняет регулирование температурного режима, поэтому обогрев помещения будет неэффективным.

Несмотря на эти недостатки, теплый пол со смесительным узлом такого типа эффективно обогревает помещения с достаточно большой площадью.

Тип № 2

Этот тип смесителя коллектора теплого пола основан на работе двухходового регулирующего клапана. В отличие от первого варианта перемешивание воды происходит постоянно, а не по сигналу термодатчика. Поэтому температурный режим поверхности пола не превышает установленных значений.

Особенностью двухходового клапана является малый расход, а значит, температурный режим будет регулироваться плавно и плавно.


Недостатком этого типа является ограничение отапливаемой площади. Специалисты не рекомендуют устанавливать системы скрытого отопления с таким смесительным узлом в помещениях площадью не более 200 кв.

Описание коллекторной распределительной системы

Одним из важнейших элементов системы теплого пола является коллектор. Он регулирует режим нагревательных элементов и распределяет нагретый до определенной температуры теплоноситель по контуру отопления.


Полноценная и эффективная работа коллектора требует установки дополнительных элементов, в том числе термоклапанов и расходомеров. Поэтому не рекомендуется заниматься самостоятельным монтажом смесительного узла для теплого пола без насоса. Монтаж и монтажные работы лучше всего доверить профессиональному мастеру. Он позволит правильно подобрать комплектующие для сборки коллекторного узла.

Процесс установки

Подключать системы такого типа должны специалисты или работники сервисной службы компании, поставляющей и продающей смесители для системы теплого пола. Однако для общего ознакомления можно изучить процесс ввода узла в эксплуатацию. Кроме того, эту информацию стоит изучить домашним мастерам, которые планируют самостоятельно выполнять данный вид работ.

Монтаж распределительного узла теплого пола состоит из пяти этапов:

  • На первом этапе определяется место, где будет располагаться коллекторная группа, и подводятся подающая и обратная трубы общей системы отопления.
  • На втором этапе соедините вентили и коллекторный блок и проведите подготовительные действия по монтажу контура.
  • Третий этап предусматривает монтаж соединительных элементов и установку манометра, датчика температуры и других контрольно-измерительных приборов.
  • Четвертый этап можно назвать тестовым, так как в это время производится настройка смесительного узла и тестирование системы. Это позволяет проверить правильность подключения и монтажа оборудования, а также убедиться в исправности коллекторного узла и всей системы в целом.
  • На пятом, заключительном этапе проверяется герметичность системы теплого пола и соединительных узлов. Если в результате осмотров не обнаружено протечек, а система функционирует безупречно, то монтаж коллекторного узла для теплого пола можно считать завершенным.

виды коллекторов и принципы их монтажа

В любом жилом помещении вопрос утепления пола остается актуальным. Наиболее распространенным решением этой проблемы является гидроизоляция, ключевым элементом в которой является смесительный узел для теплого пола. Но в первую очередь перед установкой коллектора необходимо спроектировать трубную систему отопления, по которой будет циркулировать теплая вода, и обогревать не только пол, но и все помещение. Конечно, проектирование – это «громко», так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определены, необходимо выбрать материал, из которого будет изготовлена ​​система. На сегодняшний день лучшим выбором будут пластиковые трубы с алюминиевой жилкой, они очень хорошо проводят тепло и практически не имеют износа. Выбранный расходный материал необходимо обрезать, чтобы он соответствовал помещению.

Обычно трубы укладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины приобретаемых труб и от требуемой эффективность обогрева. Конечно, чем больше изгибов, тем выше температура пола, и тем равномернее он будет прогреваться. Но на минимальных дистанциях тоже есть стандарты.

В современном строительстве система теплого пола имеет следующую конструкцию: нижний слой выполнен изолирующим, на него уложена система сваренных между собой тепловых труб, которые покрыты несущим слоем бетонной стяжки. Верхний слой покрывается финишным слоем из керамической или каменной плитки, а также из ламинированного паркета, эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями к диаметру трубы, толщине утеплителя и толщине стяжки.

Назначение смесительного узла и принцип его работы

После того, как система пластиковых труб спаяна и готова к эксплуатации, следующим этапом является подбор смесительного узла.

Как сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулирование теплоносителя по системе теплого пола. Он состоит из двух основных компонентов:

  • циркуляционный насос, обеспечивающий циркуляцию термальной воды в контуре теплого пола;
  • регулирующий клапан, питающий контур горячей водой ровно столько, сколько установлена ​​температура теплоносителя.

Коллекторы бывают двух типов: с трехходовым и двухходовым клапаном.

Теплый пол можно монтировать непосредственно в бетонную стяжку. Как это сделать читайте в статье на нашем сайте: https://floor-en.technoluxpro.com/tepliy-pol/teplyj-pol-pod-styzhku.html.

Трехходовой клапанный коллектор

Первая конструкция основана на использовании трехходовых смесительных (распределительных) клапанов. Задача такого клапана – смешать внутри себя горячую воду, поступающую из котла, с более холодной водой, проходящей по «обратке» теплого пола. Такие клапаны часто оснащаются сервоприводами, позволяющими управлять как погодозависимыми регуляторами, так и термостатическими устройствами.

Данный коллектор считается наиболее универсальным, но имеет ряд характерных недостатков:

  • Во-первых, есть вероятность того, что по сигналу термостата клапан полностью откроется и пустит горячую воду с температурой 90°С попадают в систему. Такой резкий скачок температуры может привести к разрыву труб отопления из-за повышенного давления в них.
  • Во-вторых, трехходовые смесительные клапаны имеют большую пропускную способность, что не очень хорошо для теплых полов, так как минимальный уклон регулировки клапана будет серьезно влиять на температуру пола.

Но, несмотря на эти недостатки, этот тип коллектора незаменим в больших системах отопления и в системах с погодозависимым регулированием.

Подробно об устройстве водяного теплого пола можно прочитать в материале: https://floor-en.technoluxpro.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Коллектор с двухходовым клапаном

Во втором типе коллектора используются двухходовые подающие клапаны. Большинство специалистов отдают свое предпочтение такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреваются. Двухходовой смесительный клапан имеет малый расход, что обеспечивает стабильную и плавную регулировку температуры. Они наиболее распространены, но имеют ограничения в использовании, их нецелесообразно устанавливать в помещениях площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапаны и расходомеры. Последнее обязательно должно присутствовать, в связи с тем, что длина труб в системе разная и если не установить расходомер, то вода будет течь по трубам с меньшим гидравлическим сопротивлением, то есть по коротким. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. С помощью термостатических головок теплый пол реагирует на изменение внешних условий и поддерживает заданную температуру.

Так выглядит коллекторная система в сборе

Как сделать своими руками ремонт водяного или электрического теплого пола здесь: https://floor-ru. technoluxpro.com/tepliy-pol/remont-vodyanogo-i -электрического-теплого-пола.html.

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых преимуществ, что сделало его наиболее используемым в современном теплоснабжении:

  • Гигиена Теплые полы хорошо поддаются влажной уборке и дезинфекции, а благодаря постоянному нагреву быстро сохнут, что предотвращает появление вредоносной плесени и грибков, так как разрушается среда существования вредоносных микроорганизмов.
  • Безопасность. Часто дети и даже взрослые забывают о высокой температуре нагревательного оборудования и в результате получают сильные ожоги. При использовании теплого пола просто исключены ожоги, царапины и другие травмы.
  • Комфорт. Теплый пол создает незримый уют и повышенный комфорт; он излучает надежность и спокойствие.
  • Прибыльность. Экономия энергии по сравнению с радиаторным отоплением в небольших домах достигает 30%, а в помещениях больших размеров до 50%.
  • Прочность. Единственное, что подвержено износу в системе теплого пола – это трубы, минимальный срок службы которых составляет 50 лет.

Надеемся, что теперь вы имеете представление о таком чуде сантехники, как коллектор. Пусть все получается в самостоятельном устройстве такой системы. А если у вас остались вопросы, задавайте в комментариях.

Оцените статью:

(голосов 2, среднее: 2,5 из 5)

Как выбрать и установить смесительный узел для теплого пола своими руками. Автоматическое управление теплым водяным полом REHAU

Теплый пол – отличное решение как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и др. Подробнее остановимся на водяных теплых полах – т. н. К. мы считаем, что человеческое жилище уже пронизано достаточным количеством электромагнитных полей.

Принцип работы водяного теплого пола прост: утеплитель укладывается на черновой пол, к утеплителю присоединяется труба. Труба может быть изготовлена ​​из , или меди. Мы рекомендуем однослойную трубу PEX или PERT. В местах стыков будущей стяжки и стен их укладывают Поверх труб заливают стяжку из бетона с добавлением. Плитка укладывается на стяжку. Можно и ламинировать — но такое покрытие будет менее эффективно передавать тепло.

Теплый пол готов. Как правило, в трубу подается теплоноситель с температурой не более 50°С во избежание теплового расширения стяжки и, как следствие. трещины на поверхности бетонного или кафельного пола.

Какое инженерное оборудование используется для теплых полов? Рассмотрим несколько вариантов.
Опция 1:
– помещение имеет небольшую площадь, это ванная, туалет или прихожая. Если имеется только одна комната с теплым полом, то установка смесительного узла достаточно затратна. Как выход – можно использовать комплект для теплого пола.

Как видно из схемы 1 , трубы контура теплого пола подключаются к выходам коллектора радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, в середине контура делается разрыв, а концы труб соединяются в комплект. В комплект входит следующее оборудование: термостатический вентиль со встроенным термостатом, два запорных вентиля, коробка скрытого монтажа с крышкой.

В нижней части клапана находится маховик, управляющий термостатом. С его помощью устанавливается максимальная температура воды в контуре теплого пола. Если больше горячей воды- термостат закроет клапан. В верхней части клапана находится термостатическая коробка. На него надевается, например, выносная термостатическая головка. Термостатическая головка следит за температурой в помещении: если в помещении жарко, то головка закроет вентиль и циркуляции в контуре не будет.
Если вы планируете отапливать теплыми полами весь этаж, а то и целый коттедж, то для этого случая вам придется либо использовать готовый смесительный узел, либо соорудить его из специальных комплектов для разделения высокотемпературного контура радиаторы (от 70 до 90°С) от низкотемпературного контура теплых полов (40-50°С).

Вариант 2а в сборе:

Оптимальные по соотношению цена/качество агрегаты производит компания Watts Industries. В линейку входят блоки для небольших комнат и для больших комнат. В комплект уже входит насос, термостат, смесительный клапан и подключение к коллектору.

Вариант 2b комплект клапана + термоголовка:

Схема на трехходовые клапаны Herz Calis TS поможет собрать дешевый вариант смесительного узла. Вы можете подобрать готовый комплект на известную площадь теплых полов: до 50 м2, до 200 м2 или до 300 м2.

На Схеме 2 показан теплый пол, состоящий из одного, но большого контура. Насос гонит воду по контуру. На подводе к теплому полу установлен термостатический клапан, управляемый через привод электронным регулятором температуры или .

Принцип работы теплого пола показан на этой схеме: Трехходовой клапан Calis расположен на пересечении обратки и байпаса. Установленная на клапане термоголовка с выносным датчиком измеряет температуру подачи, если подача горячее установленного значения термоголовки (например 45°С), то клапан перекрывает обратку, и циркуляция переходит в малый круг – по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер, управляющий термостатическим клапаном ТС-Е 772303, через исполнительный механизм следит за температурой в помещении, и если жарко, отключает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола по схеме 3 как и на схеме 2, трехходовой разделительный клапан Herz Calis TS отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола подключается к коллектору с расходомерами на обратной линии. Расходомеры позволяют установить необходимый расход теплоносителя для каждой ветки. На подаче коллектора установлены термостатические буксы; ими можно управлять с помощью контроллеров или термоприводов Herz. Один контроллер может управлять одной комнатой с 8 ответвлениями.

Опция 2v трехходовой смесительный термостатический клапан:

Вариант 3:
– если речь идет о многоквартирном доме с собственной котельной и большим количеством помещений с теплым полом, то можно разделить дом на зоны, и в каждой зоне использовать прежние схемы, либо организовать достаточно большое перемешивание узел для всех контуров теплого пола. Здесь следует вспомнить трехходовые клапаны Herz 4037.

На схемы 4 и 5 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Герц 4037 + привод – регулятор позволяет ограничить температуру теплоносителя, поступающего в теплый пол, например, до 50°С. Далее теплая вода поступает либо в общий коллектор теплого пола ( Схема 4 ) или конечному потребителю ( Схема 5 ) – в поквартирный или этажный распределитель. Регулирование температуры в отдельных помещениях возможно с помощью контроллеров: простой

Водяные виды теплых полов продолжают совершенствоваться, оставаясь при этом популярными у потребителей. Одним из признанных лидеров является итальянская компания Valtec

Преимущества системы Valtec

Перед началом монтажа и выбора смесительного узла для теплого пола Valtec необходимо проанализировать преимущества водяного контура данного типа.

  • Благодаря качественным материалам, прочным креплениям обеспечивается надежная работа.
  • Компоненты модульной конструкции точно подогнаны друг к другу, что исключает риск утечек.
  • Изготовитель предусмотрел производство сопутствующих материалов, необходимых для тепло- и гидроизоляционного оборудования.

Инструкция по расчету

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на их средние значения.

Монтаж водяного теплого пола своими руками

Необходимо учитывать различные факторы, в том числе роль водяного пола как основного вида отопления или его использование в качестве дополнительного источника тепла. Так как детальный расчет для самостоятельного выполнения – сложный процесс; на практике используются усредненные параметры.

После определения основных параметров может быть разработана схема, по которой в точном масштабе определяется наиболее рациональная укладка труб. После этого рассчитывается их общая длина. При этом продумывается, где будут располагаться насосно-смесительный узел и элементы управления.

Основные характеристики смесительного узла

Для эффективного функционирования установленного водяного контура необходимо правильно рассчитать всю систему и правильно установить смесительный узел напольного отопления Valtec в соответствии с положениями, отраженными в инструкции, прилагаемой к комплект.

Параметры насосно-смесительного узла:


Трубы имеют наружную резьбу с соединением евроконус.

Насосно-смесительный узел для теплого пола

Функциональные возможности

Основное назначение насосно-смесительного узла – стабилизация температуры теплоносителя при его поступлении в водяной контур за счет использования его для подмешивания воды из обратки. Таким образом, оптимальное функционирование теплого пола происходит без перегрева.

В состав узла Комби входят следующие вспомогательные элементы:


Для регулировки узла используются следующие органы:

  • клапан балансировочный на втором контуре, обеспечивающий смешивание в необходимой пропорции теплоносителей с подачи и обратки трубопроводы для обеспечения заданной температуры;
  • балансировочно-запорный вентиль на первом контуре, отвечающий за подачу в агрегат необходимого количества горячей воды. Позволяет при необходимости полностью перекрыть поток;
  • перепускной клапан для открытия дополнительного перепуска для обеспечения работы насоса, когда все регулирующие клапаны закрыты.

Схема подключения разработана с учетом возможности подключения необходимого количества ответвлений теплого пола к насосно-смесительному узлу с общим расходом воды не более 1,7 м 3 /ч. Расчет показывает, что аналогичное значение расхода теплоносителя при разности температур 5°С соответствует мощности 10 кВт.

Если к смесительному узлу подключено несколько ответвлений, целесообразно выбирать коллекторные блоки из линейки Valtec с обозначением VTc.594, а также VTc.596.

Алгоритм монтажа

После выполнения предварительного расчета всех составляющих начинается непосредственно монтаж теплого пола, который предполагает прохождение нескольких этапов.


Индивидуальная обработка

Для подсоединения труб к коллекторам используйте труборез для обрезки до нужной длины, калибратор для снятия фаски и компрессионный фитинг. Детальный расчет в домашних условиях провести сложно, поэтому необходимо изучить инструкцию, в которой подробно расписана настройка насосно-смесительного узла в определенной последовательности.


k νb = k νt ([(t 1 – t 12) / (t 11 – t 12)] – 1),

где k νt – коэффициент = 0,9 пропускной способности клапана;

t 1 – температура воды первого контура на подаче, °С;

t 11 – температура второго контура на подаче теплоносителя, °С;

t 12 – температура воды обратного трубопровода, °С.

Расчетное значение k νb должно быть установлено на клапане.


Расход G 2 (кг/с) определяется по формуле:

G 2 = Q /,

где Q – полная тепловая мощность водяного контура, подключаемого к смесительному узлу, Дж/с;

4187 [Дж/(кг°С)] – теплоемкость воды.

Для расчета потери давления используется специальная программа. гидравлический расчет . Для определения скорости насоса, которая задается с помощью переключателя, по расчетным показателям используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

  • Выполняются операции по настройке балансировочного клапана на первом контуре.
  • Регулятор температуры установлен на температуру, необходимую для комфортного обогрева.
  • Выполняется тестовый запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить напольное покрытие.

Видео: Теплый пол с насосно-смесительным узлом VALTEC

С наступлением холодов плата за тепло значительно возрастает. При постоянном росте тарифов эта плата не всем по карману. Утепленный фасад дома не всегда является полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, хорошо зарекомендовавшее себя в этой области.

Насосно-смесительный узел не только повышает КПД всей системы отопления, но и позволяет поддерживать точную температуру теплоносителя.

1 Назначение устройства

Рынок насосно-смесительного оборудования и вспомогательных агрегатов достаточно насыщен. Наиболее хорошо зарекомендовавшие себя агрегаты производят компании Valtec, Tim и Rehau. Независимо от конструктивных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулирующий в отопительном контуре, до заданного пользователем значения. В основном значения, в зависимости от условий окружающей среды, устанавливаются от 20 до 60 градусов.

В безусловное назначение также входят:

  • поддержание точно заданного значения температуры во вторичном циркуляционном контуре;
  • непрерывная циркуляция теплоносителя в первом и втором контурах;
  • согласованность циркуляции между контурами системы отопления;
  • слежение за расходом вторичного контура.

Конструктивно насосно-смесительные агрегаты представляют собой цепочки трубопроводов, связанные между собой и объединяющие первый и второй контуры. В результате смешения теплоносителя из двух потоков удается поддерживать заданное значение температуры.

1.1 Область применения

Чаще всего насосно-смесительные агрегаты используются для бесперебойной работы систем теплого пола, водяным отоплением отапливают теплицы и другие объекты.

Актуально применение прибора на объектах с повышенными требованиями к точности установки температуры и с критическими изменениями температурного режима.

Узел достаточно легко расположить в любом ограниченном пространстве, так как он имеет небольшой размер. Для этого часто оборудуют специальный – коллекторный шкаф, скрывающий выступающие штуцеры вентилей и другие приспособления.

Для организации обогрева пола ванной комнаты, комнаты и других помещений дома насосный агрегат объединяют с дополнительным блоком – коллектором. Коллекторный блок выполняет роль распределителя контурных потоков теплого пола, подобно гидравлической стрелке.

Фирменные смесительные узлы фирм-производителей совместимы только с их коллекторами, которые снабжены всеми необходимыми соединительными элементами. Например, коллекторы Rehau HKV-D и Rehau HKV легко подключаются к насосно-смесительному узлу PMG 25 от того же Rehau, а у Tim и Valtec есть их аналоги.

Для нормальной работы смесительного узла не требуется использование электронных схем управления, электрифицировать нужно только циркуляционный насос. Такая конструкция делает устройство практически независимым от перебоев в электроснабжении и снижает вероятность аварийной остановки.

2 Что такое коллектор?

Для упрощения организации теплого пола в быту используется специальное устройство, называемое коллектором. Это устройство является объединителем всех линейных отопительных кранов, в том числе подающих и обратных. Работа в паре со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя из первого контура напрямую невозможно из-за очень высокого температурного режима, требующего корректировок.

Важно понимать, что каждая марка имеет свои особенности в организации узлового блока, но весь узел, не важно Рехау или Тим, выполняет одну и ту же работу – обеспечивает подачу теплоносителя с заданной температуры ко всем питающим ветвям.

Коллекторный узел представляет собой две горизонтальные трубы, расположенные параллельно с подключением к подаче и обратке теплоносителя. Все детали и другие элементы конструкции в массе изготавливаются из:

  • сплавы слабокоррозионные;
  • никель;
  • латунь;
  • специальный пластик.

Для контроля температуры среды и уровня подачи подающая ветвь может быть оснащена термостатическим клапаном, а обратная ветвь может быть оснащена датчиком расхода.

Клапаны подачи могут обеспечивать ручное управление потоком среды. Повернув такой регулятор, оператор может вручную перекрыть подачу тепла в ветку. Визуализацию управления потоком для выполнения действий по гидробалансировке системы обеспечивают датчики расхода.

Более дешевые варианты коллектора не имеют дополнительных датчиков и индивидуальных вариантов управления.

Температура и давление контролируются с помощью установленных термометра и манометра. Накопившийся в системе воздух выпускается отдельным клапаном.

Дополнительные элементы конструкции, датчики и опции могут поставляться по запросу или на усмотрение производителя. Бренд Rehau имеет практику сборки в сборе. На примере насосно-смесительного узла ПМГ-25 стандартной сборки в комплект входят:

  • Клапан смесительный 3-ходовой с трехпозиционным сервоприводом переменного тока на 230В, модель kvs=8,0м3/ч с D y=25;
  • Термометры подачи и обратки теплоносителя;
  • энергосберегающий насос мощностью до 45Вт с возможностью регулирования напора до 6м.

Детали в сборе и в сборе с применением уплотнений уже прошли гидравлические испытания.

2.1 Особенности работы тандема коллектор-смеситель

Пара насос-смеситель и коллектор работают по следующему принципу. Циркуляционный насос агрегата проталкивает теплоноситель по всем ответвлениям коллектора. При падении температурных показателей ниже предела температуры, установленного оператором, трех- (иногда двух-)-ходовой клапан, постепенно приоткрываясь, впрыскивает в магистраль горячий теплоноситель. Образовавшийся избыточный объем теплоносителя поступает из обратки в первый контур общей тепловой системы. Поток малого контура регулируется автоматически или вручную.

Все сбои в работе системы и неполадки типа высокого давления перекрываются предохранительными клапанами или байпасами. Также не исключены и другие меры защиты, которые применяются до полного восстановления гидравлического баланса системы, с целью сохранения работоспособности насоса и эффективности работы.

2.2 В чем особенности насосно-смесительных агрегатов?

До широкого применения в быту автоматического смешения потоков первого и второго контуров с помощью трех- и двухходовых клапанов в ходу было устройство, так называемая гидравлическая стрела.

В насосно-смесительном узле разделение теплоносителя на потоки осуществляется принудительно, сплошность потока разделяется только за счет движения воды. А гидрострелка имеет участок со свободной зоной для смешивания воды, а подача теплоносителя осуществляется с помощью своего насоса, расположенного на каждой ветке.

Насосно-смесительный узел имеет мгновенное смешивание двух потоков контуров, а гидрострелка смешивает потоки за счет естественного физического процесса.

Сравнить скорость регулирования температуры двумя устройствами можно на примере накопительного и проточного котлов. Но и в этом случае проточный метод будет намного экономичнее накопительного.

Монтаж устройств должен производиться строго в соответствии с инструкциями производителей.

Вход и выход первичного контура отопления должны быть оборудованы смесительным узлом или через тепловой коллектор.

Стандартный размер соединения с первичными выводами 1″, а вторичные отводы и коллектор обвязываются комплектными соединителями. Размер последних может варьироваться в зависимости от марки модели. Уплотнения на резьбовых частях соединителей обеспечивают надежность и быстрый монтаж без дополнительных средств (герметики, фум ленты, пакля и т.п.)

Термоголовка должна быть установлена ​​вручную с максимальными значениями настройки.

Насос циркуляции теплоносителя устанавливается между двумя вентилями с предуплотнителем.

После завершения монтажа и статической проверки соединений пришло время проверить всю систему отопления. Перед включением электронасоса убедитесь, что все запорные элементы на пути движения носителя открыты во избежание перегрузок и связанных с этим аварийных ситуаций.

До появления насосно-смесительного узла монтаж, расчеты и наладка работы отопления занимали много времени и представляли собой очень сложную инженерную задачу. Смесительный блок – готовое решение задачи по организации контурной системы отопления. Завершив сборку, пользователь избежит предыдущих ошибок при проектировании системы. А относительно простая настройка избавляет от необходимости использования специальных регулировочных устройств.

Подробная инструкция поможет пользователю сэкономить на оплате работ монтажной организации или осуществить грамотный контроль за приемкой монтажных работ.

3.

1 Как устроен насосно-смесительный узел для теплого пола? (видео)

Применение теплых водяных полов для обогрева жилых помещений позволяет получить массу преимуществ перед другими способами отопления.

Но, теплые водяные полы нуждаются в регулировке. В иначе все преимущества использования теплых водяных полов обернутся сильным дискомфортом.

Поскольку теплые полы являются частью системы отопления дома, их использование и регулирование теплых полов следует учитывать еще на этапе проектирования всей системы отопления.
С этой целью в котельной обычно устанавливают насосную группу , которая позволяет поддерживать заданную температуру в контурах теплого пола. Такое регулирование температуры теплоносителя достигается за счет подмешивания горячего теплоносителя (из котла) в контуры теплого пола, где он постепенно остывает в результате теплоотдачи в окружающее пространство.

Следующим этапом терморегуляции теплых полов является уже регулирование параметров в контурах теплых полов, для поддержания комфортных условий в отдельных помещениях.

Тепловое регулирование отдельных контуров теплого пола осуществляется путем регулирования расхода теплоносителя в такие контуры путем периодического перекрытия проходного сечения в коллекторе теплого пола . Для этого на коллекторе теплого пола устанавливаются сервоприводы, которые воздействуют на шток регулятора расхода. Термостат теплого пола управляет работой сервопривода.

Важный момент: термостат для теплого пола может измерять температуру воздуха или температуру самого пола … Это зависит от системы отопления. Например, в ванных комнатах обычно требуется поддерживать комфортную температуру пола, и это не зависит от времени года. При этом термостат должен регистрировать температуру самого пола (стяжки).
А в жилых помещениях температура теплого пола может меняться в зависимости от времени года. В этом случае подогрев пола следует регулировать в зависимости от температуры в помещении. Отсюда следует, что при изменении наружной температуры должна изменяться и температура теплого пола.

Применение теплых водяных полов в сочетании с радиаторным отоплением диктует несколько иные требования к температурному режиму теплых полов.

Это далеко не все задачи, возникающие при терморегулировании теплых полов или обогреве открытых площадок, дорожек, пандусов, систем снеготаяния.

Часто бывает полезно упростить систему отопления и использовать для теплых водяных полов горячий теплоноситель, который присутствует в системе радиаторного отопления. Для этого компания REHAU разработала устройства, которые размещаются непосредственно на коллекторах теплого пола и подключаются к радиаторной системе (радиаторное отопление).

Использование контроллеров и таймеров для терморегуляции теплых водяных полов позволяет не только объединить всю систему управления отоплением дома, но и осуществлять его удаленный мониторинг и управление с помощью облачных технологий.

Для решения всех проблем терморегуляции с теплыми полами необходимо обращаться к квалифицированным специалистам. Они могут предложить лучший вариант решения ваших проблем. В противном случае, как было сказано выше, неправильное решение может не только обесценить всю полезную пользу от использования теплых водяных полов, но и оказаться очень затратным как в плане реализации, так и в плане эксплуатации.

Блок питания 220 В Блок питания 24 В (с понижающим трансформатором)

Управление теплым полом при подключении к радиаторному отоплению по температуре стяжки

Блок питания 220В Блок питания 24В (с понижающим трансформатором)

При устройстве теплых водяных полов своими руками
советуем
по вопросам терморегуляции теплых полов, систем автоматики управления теплыми водяными полами , мы оказываем поддержку
на время выполнения монтажных работ предлагаем в аренду профессиональный инструмент Rehau
и шеф-монтаж
Пишите

Системы теплого пола, о которых полтора десятка лет назад мало кто слышал, прочно вошли в обиход. современные дома и квартиры, особенно для тех владельцев, которые думают о создании максимального комфорта проживания в своих владениях. В рекламных газетах много объявлений об услугах по установке систем теплого пола, но таково «устройство» многих наших мужчин, что им просто «чешется» сделать все самостоятельно.

Так, в обычных высокотемпературных системах нагрев воды в подающих трубах обычно балансируется на уровне 70÷80°С, а в некоторых случаях может даже превышать эти пределы. Именно для таких режимов работы теплотрассы создавались ранее и в основном создаются сейчас, выпускается подавляющее большинство моделей котельного оборудования.

Но те температурные режимы, которые считаются нормой для классических систем отопления, совершенно неприемлемы в условиях эксплуатации «теплых полов». Это связано со следующими обстоятельствами:

  • Если учесть площадь активного теплообмена (практически вся поверхность пола в помещении), и добавить сюда весьма внушительную теплоемкость стяжки, которой заделаны трубы «теплого пола “, то очевидно, что для достижения камфорной температуры в помещении большого нагрева не требуется. ..
  • Порог комфортного восприятия нагрева поверхности пола босой ногой также ограничен – обычно для этого достаточно температуры до 30°С. Согласитесь, будет не очень приятно, если низ начнет «припекать».

  • Подавляющее большинство отделочных напольных покрытий, применяемых в жилых помещениях, не рассчитанных на сильную жару. Превышение температуры выше оптимальной приводит к деформациям, к возникновению зазоров между отдельными деталями, к выходу из строя замков, к образованию волн или «горбов» и другим негативным последствиям.

  • Высокие температуры нагрева вполне способны губительно сказаться на состоянии бетонной стяжки, в которой «упираются» трубы контуров «теплого пола».
  • Наконец, повышенные температуры совершенно не полезны для труб проложенных контуров. Следует правильно понимать, что они жестко закреплены в стяжке, лишены возможности свободного теплового расширения, и при высоких температурах в стенках труб возникнут очень сильные внутренние напряжения. А это прямой путь к быстрому износу, к увеличению вероятности протечек.

В последнее время на рынке появились модели, которые вполне могут работать в режиме «теплый пол», то есть обеспечивать низкотемпературный обогрев. Но есть ли смысл приобретать новое оборудование, если можно обойтись существующим? Кроме того, «теплые полы» в «чистом» виде используются не так часто — их обычно комбинируют с «классическими» в масштабах одного дома. Установить два отдельных котла? – очень расточительно. Лучше немного усовершенствовать вашу систему, отделив от нее участок «теплых полов», а на границе этого разделения просто установить тот самый насосно-смесительный узел, о котором пойдет речь.

Есть еще одно обстоятельство, объясняющее необходимость насосно-смесительного узла. Одно дело обеспечить циркуляцию в основном контуре отопления, а другое дело – в проложенных контурах теплого пола, каждый из которых достигает десятков метров в длину, с многочисленными изгибами и поворотами, дающими значительное увеличение гидравлического сопротивления. Значит, необходимо специальное насосное оборудование, которое, как правило, также входит в схему данного агрегата, что, кстати, и отражено в его названии.

Принцип работы смесительного узла

Задача ясна – необходимо, не нарушая режима работы основной системы отопления, обеспечить циркуляцию теплоносителя в контурах «теплого пола» с большим нижний уровень нагрева. Как этого добиться?

Ответ напрашивается сам собой – качественная регулировка, то есть подмешивание в горячий поток более холодного. Полная аналогия того, что мы делаем каждый день по нескольку раз, регулируя температуру воды в душе или в кухонном смесителе.

Теплый пол цены

теплый пол


С горячим потоком – все понятно, а где взять охлажденный? Да, из проходящей рядом «обратки», по которой теплоноситель, отдавший тепло в отопительных приборах или в контуре «теплого пола», возвращается обратно в котельную. Изменяя пропорции смешивания горячей и охлажденной жидкости, можно добиться необходимой температуры.

Конечно, по сложности устройства смесительный узел очень существенно отличается от обычного бытового крана. Так что задачи перед ним более ответственные!

Итак, узел смешения должен иметь возможность работать без постоянного вмешательства человека – автоматически контролировать уровни температур и вносить оперативные изменения в процесс смешения потоков, меняя их количественно. Часто возникает ситуация, когда нет необходимости в дополнительном подводе тепла, и оборудование должно просто «запирать» контур, обеспечивая только внутреннюю циркуляцию теплоносителя по нему, до требуемого охлаждения.

Создается впечатление, что все это очень мудрено для обывателя. Действительно, если посмотреть на предлагаемые к продаже насосно-смесительные агрегаты заводского изготовления, то, с первого взгляда, разобраться в тонкостях труб, кранов, вентилей и т. д. – очень сложно. Да и стоимость таких сборок выглядит очень устрашающе.


Но оказывается, что на практике реализовано всего несколько схем ходовой, и если понимать принцип их работы, то именно такой насосно-смесительный узел можно легко собрать самостоятельно. Анализу этих схем мы посвятим следующий раздел нашей публикации.

Необходимо сразу сделать одно уточнение – данная статья посвящена именно насосно-смесительному узлу, а вот подключенные к ним подающий и обратный коллекторы непременно будут упомянуты, но углубляться в их устройство мы не будем. Просто по той причине, что этот узел системы «теплый пол», а именно его устройство, принцип работы, порядок сборки и балансировки, еще требуют подробного рассмотрения в отдельной публикации.

Схемы насосно-смесительных узлов и принципы их работы

Из всего многообразия схем таких смесительных узлов были выбраны пять. Основными критериями выбора были простота восприятия принципа работы и доступность в самостоятельном производстве. То есть предлагаемые конструкции легко собираются из имеющихся в продаже деталей, и для этого не требуется специальной подготовки – достаточно устойчивых навыков в выполнение обычного сантехнического монтажа.

Схемы, конечно, различаются, но для удобства восприятия выполнены по одному графическому принципу, с сохранением изображений и нумерацией одинаковых элементов. Новым деталям, которые появляются на диаграммах, будут присвоены возрастающие буквы.

Во всех схемах принята одна ориентация – подвод подающей и обратки слева, а выход на «гребенки» – коллектор теплого пола – справа. Цветовая маркировка труб четко указывает на их назначение. Сам коллектор в реальности может непосредственно примыкать к насосно-смесительному узлу (такое бывает чаще) или даже располагаться на некотором расстоянии от него — это зависит от особенностей помещения и свободного места для размещения оборудования. На принцип работы схемы это не влияет.

Трубы могут быть использованы любые, по желанию мастера – от обычной стали ВГП до пластиковых (полипропиленовых или металлопластиковых) или гофрированных нержавеющих сталей. Некоторые компоненты изменятся соответствующим образом. Так, например, на схемах показаны латунные тройники или отводы, но они могут быть и из других материалов.

Соответствующие утолщенные стрелки переменного оттенка показывают направления потоков теплоносителя.

СХЕМА №1

В этой схеме используется обычный термоклапан, как для радиаторов отопления. Циркуляционный насос расположен последовательно.

Схема считается одной из самых простых в установке, но при этом достаточно эффективной.


Давайте подробно рассмотрим детали и устройства, из которых состоит схема:

  • “а” – показанные трубы имеют цветовую маркировку для удобства поиска. Как уже отмечалось, могут применяться трубы различных типов, лишь бы они по своим характеристикам соответствовали условиям эксплуатации в системе отопления.

– “а.1” – ввод подающего трубопровода от общего контура системы отопления;

– “а.2” – выход на “обратку”;

– “а.3” – подвод к коллектору “теплый пол”;

– “а.4” – возврат охлаждающей жидкости из коллектора.

  • “В” – краны запорные – краны шаровые… Важно – они не играют никакой роли в процессе регулировки температуры или давления в системе “теплый пол”. Их функциональность ограничена, но в то же время не менее важна. Наличие кранов дает возможность отключать отдельные узлы системы отопления, когда это необходимо, например, для проведения каких-либо профилактических и ремонтных работ.

Особых требований к конструкции запорных кранов смесительного узла нет, кроме, разве что, качества их исполнения. Но целесообразно использовать краны, оснащенные накидной гайкой «американка» (как показано на иллюстрации), что позволит быстро демонтировать узел, не прибегая к сложным операциям. Соответственно, на входе (“Б.1” и “Б.2” ) эти накидные гайки должны быть со стороны смесительного узла.

9Краны 0002 “В.3” и “В.4” (между смесительным узлом и коллектором) нельзя назвать обязательными элементами системы, но на них лучше не жалеть денег. Их наличие позволяет отключить коллектор и полностью демонтировать агрегат, не сбивая выверенную балансировку цепей.

  • “v” – фильтр механической очистки охлаждающей жидкости (часто его еще называют “косой фильтр”).

Этот элемент можно не устанавливать, но только при полной уверенности в чистоте циркулирующего теплоносителя. Обычно фильтрующие устройства предусматривают на уровне котельной. Тем не менее, чтобы полностью исключить возможность попадания твердых частиц в зону точной регулировки «теплых полов», можно перестраховаться.

Стоит такой фильтр недорого, но будет гарантия того, что в клапанные устройства самого смесительного узла и механизмы настройки контуров не попадут твердые частицы, которые могут помешать их правильной работе. Кроме того, следует помнить, что взвешенные вещества в охлаждающей жидкости ускоряют износ маслосъемных колпачков.

  • “Г” – приборы для визуального контроля температуры теплоносителя (термометры).

Тип термометра может быть любым – как удобно мастеру. Так, применяются приборы со щупами, непосредственно контактирующими с теплоносителем. Если проще, можно приобрести накладную модель, но измерение уже будет производиться по температуре стенки трубы. Термометр может быть жидкостным, механическим со стрелкой или даже цифровым – удобно использовать электронные системы управления системами отопления.

На схеме показан вариант с использованием трех термометров:

— «Д.1» – измеряет температуру в общем подающем трубопроводе системы отопления;

— “Д.2” – для контроля температуры охлаждающей жидкости, подаваемой из узла смешения в коллектор;

— «Д.3» — позволяет контролировать разницу температур на входе и выходе из коллектора. В оптимальном варианте эта разница не должна превышать 7÷10 градусов.

Такое расположение устройств представляется оптимальным, так как дает наиболее полное представление о корректности работы системы. Однако многие мастера из соображений экономии обходятся меньшим количеством термометров.

  • “Д” – основным регулирующим элементом смесительного узла данной конструкции является термостатический клапан. Это точно такой же клапан, который обычно монтируется на радиаторы.

Маленькая тонкость. В продаже есть вентили для радиаторов, предназначенные для однотрубной и двухтрубной системы отопления. В нашем случае для смесительного узла модель для однотрубной системы как более производительная. Его легко отличить по ряду признаков: такой клапан имеет несколько больший диаметр «бочонка», в маркировке есть буква « “Г”, и защитный колпачок серого цвета.

Направление потока теплоносителя указано стрелкой на корпусе клапана.

  • “Е” термоклапан (с помощью накидной гайки М30 или специального вида фиксации).Важно – в этом случае требуется только головка с выносным датчиком ( “F” ), соединенным с ним капиллярной трубкой.

Устройство головки таково, что при изменении температуры изменяется и ее механическое воздействие на шток термоклапана – при ее подъеме клапан закрывается, при опускании, наоборот, открывает проход для охлаждающей жидкости.

Как устроены термостаты для радиаторов отопления и как они работают?

Подробно останавливаться на этих устройствах в данной публикации мы не будем. Это для тех соображений, которые подробно рассмотрены в отдельной статье на нашем портале.

Датчик температуры накладывается на трубу – для этого есть специальные пружинные зажимы. Но сразу возникает вопрос – где именно она должна стоять?

Есть два варианта, каждый из которых хорош по-своему.

— Первый вариант : датчик стоит на патрубке подачи от смесительного узла к коллектору теплого пола. Преимущества такого подхода в том, что в контуры поступает теплоноситель со стабильной температурой, то есть возможность перегрева полностью исключена. Недостатки – система смешения никак не реагирует на изменение внешней температуры (если, конечно, соответствующие дополнительные устройства не расположены на самом коллекторе). Например, когда в помещении становится холодно или температура повышается, смесительный узел все равно будет подавать теплоноситель в контуры с постоянным уровнем нагрева.

— Второй вариант : датчик на обратке от коллектора к смесительному узлу (к перемычке, в районе термометра “d. 3″). Достоинства – стабильность температуры на этом участке, то есть учет уже подведенного в помещение тепла. А вот уровень нагрева теплоносителя в подающем трубопроводе к коллектору будет меняться в соответствии с изменением внешних условий. В помещении стало холоднее – контуры отдали больше тепла – термоклапан приоткрылся еще немного, и , соответственно, наоборот. Недостатки – наличие возможности перегрева в контурах «теплого пола». Например, после заполнения системы при первом пуске в коллектор сначала будет подаваться слишком горячая вода, пока стяжка не нагреется. Другой вариант – слишком резкое охлаждение в помещении (например, аварийная вентиляция путем открывания окон настежь) также может поступать в контуры слишком горячего для них теплоносителя.

Однако при вдумчивой эксплуатации всего этого негатива можно избежать. А еще лучше предусмотреть площадки для размещения на обеих трубах в указанных выше местах. Перестановка такого датчика — минутная задача, не требующая никаких инструментов.

  • “Н” – тройники сантехнические, с помощью которых между подающим и обратным патрубком образуется перемычка – байпас (“” и ““). Через этот байпас охлажденный теплоноситель будет выводиться на смешение. А сам процесс смешивания, собственно, и происходит в тройнике “З.1” .
  • “К” – балансировочное устройство. На байпасе рекомендуется установить вентиль (можно использовать даже обычный сантехнический вентиль), с помощью которого после пуска системы осуществляется тонкая настройка, в частности, требуемый напор и производительность циркуляционного насоса. Наличие такой регулировки дает возможность «задушить» поток так, чтобы были выделены зоны с избыточно повышенным давлением или, наоборот, с разрежением. Насос будет работать в наиболее оптимальном режиме, шум системы уменьшится.

Оптимальное решение – установка не водопроводного крана, а так называемого запорного клапана, такой, как часто устанавливается на “обратку” радиатора отопления. По функционалу в принципе разницы нет, а вот по обеспечению сохранности настроек она очевидна. Балансировка осуществляется специальным ключом, после чего регулировочное устройство закрывается защитной заглушкой. То есть, например, до него не дотянутся шаловливые детские ручки.

  • “Л” – циркуляционный насос, обеспечивающий движение теплоносителя по контурам “теплого пола”.

Основная система отопления, конечно же, имеет свое насосное оборудование, но «теплые полы», как правило, выделяют отдельный насос с учетом протяженности и разветвленности контуров прокладываемых труб. Насос обычный, а его параметры рассчитываются индивидуально для каждого смесительного узла – об этом речь пойдет ниже.

Термоклапаны цены

термоклапан

Циркуляционные насосы – устройство, принцип действия, выбор оптимальной модели

Системы отопления с естественной циркуляцией встречаются все реже – предпочтение отдается схемам с установленным насосным оборудованием. Как это работает, и с какими критериями оценки подходят к его выбору – читайте в специальной публикации нашего портала.

  • «М» – обратный клапан сантехнический . Это знакомая деталь, позволяющая протекать жидкости только в заданном направлении.

Сколько нужно? В процессе микширования он, конечно, не играет никакой роли, но для обеспечения постоянной корректности работы может стать полезным. Представьте ситуацию – в контурах температура такая, что подвод тепла не требуется, а термоклапан полностью закрыт. Но насос продолжает работать, а циркуляция в контурах не прекращается. И здесь возможно явление подсоса теплоносителя из общей обратки системы отопления. Но температура там даже намного выше, чем должна быть при подаче «теплого пола». Такой приток несанкционированного тепла может сильно разбалансировать работу смесительного узла, но установка вентиля полностью исключает даже малейшую вероятность такого явления.

Теперь перейдем к рассмотрению принципа работы этой схемы.

Теплоноситель поступает из общего подводящего трубопровода и проходит дополнительную очистку с помощью «косого фильтра». На термоклапане расход заметно уменьшается из-за закрытого клапана, что уменьшает сечение свободного прохода. За изменение положения клапана отвечает термостатическая головка, передающая механическое усилие на его шток, в зависимости от температуры на выносном

Циркуляционный насос работает постоянно, причем перед ним, в районе тройника «З.1» создается вакуумная зона, в которую через байпас всасывается как изменяющийся поток горячего теплоносителя, так и остывшего из обратки. Потоки соединяются именно в упомянутом тройнике, смешиваются и в таком виде, с необходимой температурой, подаются насосом дальше в коллектор «теплого пола».

Если термодатчик покажет, что уровень нагрева достаточный или даже избыточный, клапан будет полностью закрыт, а насос будет просто качать теплоноситель по кругу, без его подсоса извне. По мере постепенного остывания теплоносителя клапан будет приоткрываться, чтобы добавить еще одну «порцию» тепла, чтобы температура достигла необходимого значения.

Как видите, приток горячего теплоносителя при хорошо смазанной системе будет не очень большим – в нормальном положении при устойчивой работе агрегата клапан еле открыт. Но если внешние условия изменятся, термоголовка внесет необходимые коррективы.

В этой схеме циркуляционный насос расположен таким образом, что полностью перекачивает весь поток теплоносителя в коллектор «теплого пола». Этот принцип называется последовательным расположением насосов.

СХЕМА №2

Схема во многом повторяет первую, но вместо обычного термоклапана в ней используется трехходовой.


Итак, смотрим конструктивные особенности:

Вместо верхнего тройника установлен трехходовой термосмесительный клапан ( “Н” ), а обычный вентиль из контура соответственно удаляется. Это устройство управляется той же термоголовкой с выносным датчиком, что и в первой схеме. Положение датчика также не меняется — один из двух упомянутых выше вариантов.


Смешение потоков происходит непосредственно в корпусе трехходового клапана. Он устроен таким образом, что при изменении положения штока один проход приоткрывается, а второй пропорционально закрывается.

Особое внимание следует обратить на один нюанс. Такие клапаны могут быть не только смесительного, но и, наоборот, разделительного принципа действия. На представленной схеме требуется смесительный клапан, то есть с двумя сходящимися потоками. Как правило, на корпусе изделия имеется соответствующая индикация – стрелки, показывающие направление потоков теплоносителя.


Представленная схема может иметь другую вариацию – термоклапан устанавливается вместо нижнего тройника, но здесь, конечно, уже должен быть разделительный тип изделия. То есть регулируемой температурой станет изменение подачи на подаче от обратки.


Трехходовые клапаны могут не требовать термоголовки — многие модели имеют собственные встроенные датчики температуры. Правда, некоторые мастера высказывают мнение, что с выносным датчиком система работает корректнее, и вероятность аварийных ситуаций гораздо ниже.

На схеме также показан (полупрозрачный) (“M1” ), установленный на байпасе. Иногда это необходимо в тех случаях, когда автоматика также контролирует работу циркуляционного насоса. Если клапана нет, то в режиме холостой циркуляции байпас становится обычной неуправляемой перемычкой, что сразу влияет на баланс блока и работу других. отопительные приборы отопительные системы. Но в большинстве случаев, когда насос работает постоянно, такая деталь в схеме не требуется, а многие мастера вообще считают ее вредной, так как такой клапан создает дополнительное гидравлическое сопротивление.

В каких случаях целесообразно использовать такой трехходовой клапан? Как правило, он находит применение в больших смесительных узлах, к которым подключено несколько контуров и разной длины. Один также оправдан в системах отопления, управляемых погодозависимой автоматикой, так как изменение параметров в них происходит не только за счет клапана, но и за счет изменения режимов работы циркуляционного насоса. В небольших системах использование такой схемы не особо приветствуется, так как ее будет сложнее настроить.

СХЕМА №3

Еще один вариант схемы с последовательным расположением циркуляционного насоса. На этот раз термоклапан трехходовой ( “Н.1” ), но другой компоновки – он смешивает два сходящихся по одному напорному патрубку и перенаправляет их на центральный патрубок.


Такие клапаны имеют соответствующую маркировку – стрелку или цвет, что позволяет не ошибиться в выборе.


В остальном схема полный аналог предыдущей. Байпаса может и вовсе не быть – вместо него монтируется трехходовой клапан, что существенно экономит место, да и схема получается более компактной.

СХЕМА № 4

Эта и последующая схемы принципиально отличаются от рассмотренных выше, и это принципиальное отличие заключается в расположении циркуляционного насоса


Как видно из схемы никаких новых элементов нет появилось в нем. Подающая и обратная трубы со стороны общей системы – остались на месте, а со стороны коллектора – поменялись местами. Естественно, байпас остается, но получается, что потоки горячего и остывшего теплоносителя встречаются в его верхней точке. А на самом байпасе стоит циркуляционный насос, обеспечивающий прокачку сверху вниз.

Принцип работы следующий. Поток горячего теплоносителя проходит через термоклапан, где дозируется до нужного количества, и встречается в верхнем тройнике байпаса с потоком с «обратки» коллектора. Насос, стоящий на байпасе, улавливает эти два потока и перекачивает их вниз. Таким образом, перемешивание происходит как в верхнем тройнике, так и в рабочей камере самого насоса.

В нижней точке байпаса, в тройнике, поток снова разделяется. Большая часть прокачиваемого теплоносителя необходимой температуры обычно возвращается в коллектор и далее в контуры «теплого пола». А образовавшиеся излишки просто сбрасываются в «обратку» основного контура общей системы отопления.

– Снижается производительность системы, так как часть смешанного теплоносителя просто сбрасывается в “обратку”.

– Такая схема намного сложнее в балансировке, так как необходимо добиться полного постоянного заполнения контуров «теплого пола», без вакуумных секций, и только лишнее количество отправить в «обратку». Это часто требует установки дополнительных балансировочных элементов, таких как запорные клапаны или перепускные клапаны.

Коллектор для теплого пола: типы, схемы подключения

При монтаже водяного теплого пола прокладывается немалое количество труб – несколько участков, которые называются контурами. Все они подключены к устройству, распределяющему и собирающему теплоноситель – коллектору для теплого пола.

Содержание статьи

  • 1 Цель и типы
    • 1,1 Материалы
    • 1,2 Оборудование
  • 2 Структура смешивания
    • 2,1 Трехэффективная цепь
    • 2.2.0034
    • 2.3 Подбор параметров клапана

Назначение и виды

Теплый водяной пол отличается большим количеством трубных контуров и низкой температурой циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственными котлами, которые способны работать в таком режиме, являются конденсационные газовые котлы. Но их редко устанавливают. Все остальные типы котлов выдают больше горячей воды на выходе. Однако запустить его при такой температуре в контуре нельзя — слишком горячий пол неудобен. Для снижения температуры также необходимы смесительные узлы. В них в определенных пропорциях смешивается горячая вода из подающего и охлажденная вода из обратного трубопровода. После этого через коллектор для теплого пола подается в контур.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы вода одной температуры поступала во все контуры, ее подают в гребенку теплого пола – устройство с одним входом и рядом выходов. Такая гребенка собирает охлажденную воду из контуров, откуда она поступает на вход в котел (и частично поступает в смесительный узел). Это устройство – гребенки подачи и обратки – еще называют коллектором для теплого пола. Может идти с узлом смешивания, а может быть только гребенками без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола изготавливается из трех материалов:

При монтаже входы контуров теплого пола подключаются к подающему коллектору коллектора, а выходы контуров подключаются к коллектору обратный трубопровод. Они соединены попарно — чтобы было легче регулировать.

Оборудование

При устройстве водяного теплого пола рекомендуется все контуры делать одинаковой длины. Это необходимо для того, чтобы теплоотдача каждого контура была одинаковой. Жаль только, что такой идеальный вариант встречается редко. Гораздо чаще встречаются различия по длине, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающем коллекторе устанавливаются расходомеры, а на обратном коллекторе регулирующие клапаны. Расходомеры представляют собой приборы с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе имеется поплавок, отмечающий скорость, с которой движется теплоноситель в этом контуре.

Понятно, что чем меньше теплоносителя проходит, тем прохладнее будет в помещении. Для коррекции температурного режима меняют расход на каждом контуре. При такой конфигурации коллектор для теплого пола делается вручную с помощью регулирующих вентилей, установленных на гребенке обратки.

Скорость потока изменяется поворотом ручки соответствующего регулятора (на фото выше они белые). Чтобы было проще ориентироваться, при установке блока коллектора желательно подписать все контуры.

Расходомеры (справа) и серво/серводвигатели (слева)

Этот вариант неплохой, но приходится регулировать расход, а значит приходится вручную регулировать температуру. Это не всегда удобно. Для автоматизации регулировки на вводах установлены сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации сервопривод получает команду закрыть или открыть поток. Таким образом, поддержание заданной температуры автоматизировано.

Конструкция смесительного узла

Смесительный узел для теплого пола может быть основан на двухходовом и трехходовом клапане. Если система отопления смешанная – с радиаторами и теплыми полами, то в агрегате есть еще и циркуляционный насос. Даже если котел имеет свой циркулятор, он не может «протолкнуть» все петли теплого пола. Поэтому поставили второй. А тот, что на котле, работает на радиаторы. В этом случае эту группу иногда называют насосно-смесительным узлом.

Контур трехходового клапана

Трехходовой клапан представляет собой устройство, смешивающее два потока воды. В данном случае это подогретая вода подачи и более холодная вода из обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана находится подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Этот сектор может управляться термостатом, ручным или электронным термостатом.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который выходит на подающий коллектор коллектора теплого пола. После трехходового клапана устанавливается насос, который «нагнетает» воду в сторону подающего коллектора (важно направление!). Чуть дальше насоса установлен датчик температуры от термоголовки, закрепленной на трехходовом кране.

Схема смесительной группы для теплого водяного пола на трехходовом кране

Работает все так:

  • Горячая вода подается от бойлера. В первый момент он проходит через клапан без примеси.
  • Датчик температуры посылает на клапан информацию о том, что вода горячая (температура выше установленной). Трехходовой клапан открывает смесь обратной воды.
  • В этом состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой кран перекрывает подачу холодной воды.
  • В этом состоянии система работает до тех пор, пока вода не станет слишком горячей. Затем снова открывается микс.

Алгоритм работы прост и понятен. Но у этой схемы есть существенный недостаток – есть вероятность, что при неполадках в контуре теплого пола горячая вода будет подаваться напрямую, без примесей. Так как трубы в теплый пол прокладывают преимущественно из полимеров, то при длительном воздействии высоких температур они могут разрушаться. К сожалению, этот недостаток не может быть устранен в данной схеме.

Схема двухходового клапана

Двухходовой клапан устанавливается на подаче котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, настраивается в зависимости от требуемой температуры подачи (обычно регулируется шестигранным ключом). Он определяет количество подаваемой холодной воды.

Двухходовой клапан должен быть установлен с управлением от датчика температуры. Как и в предыдущей схеме, датчик ставится после помпы, а помпа гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно изменяется температура подаваемой воды на входе в насос (поток холодный налажен и стабилен).



Схема смесительного узла на основе двухходового клапана

Выбор параметров клапана

Как двухходовые, так и трехходовые клапаны характеризуются расходом или пропускной способностью. Это величина, отражающая количество теплоносителя, которое он способен пропустить через себя в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или кубических метрах в час (м 3 /час).

В общем случае при проектировании системы требуется произвести расчет – определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т. д. Но если коллектор для теплого пола собирается своими руками, расчеты крайне редки. Чаще всего они основаны на экспериментальных данных и заключаются в следующем:

  • вентиль с расходом до 2 м 3 /час может обеспечить порядка 50-100 кв.м. теплый пол (100 квадратов – с натяжкой с хорошим утеплением).
  • если производительность (иногда обозначают КВС) от 2 м 3 /час до 4 м 3 /час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей свыше 200 м2 требуется исполнение более 4 м 3 /час, но чаще делают два смесительных узла – так проще.

Материалы, из которых изготавливаются клапаны – двухходовые и трехходовые – латунь и нержавеющая сталь. При выборе этих элементов стоит брать только брендовые и проверенные – от их работы зависит работа всего теплого пола. По качеству явных лидеров три: Oventrop, Esby, Danfos.

руб. руб.
Наименование Присоединительный размер Материал корпуса / штока Производительность (КВС) Максимальная температура воды Цена
Трехходовой Danfoss VMV 15 1/2 дюйма латунь/нержавеющая сталь 2,5 м3/ч 120°C 90 69 61 16 руб.
Danfoss трехходовой VMV-20 3/4″ дюйм латунь/нержавеющая сталь 4 м3/ч 120°C 152 € 11057 руб.
Трехходовой Danfoss VMV-25 1″ дюйм латунь/нержавеющая сталь 6,5 м3/ч 120 °C 166 € 12152 руб 2 руб.
Esbe трехходовой VRG 131-15 1/2″ дюйм латунь/композит 2,5 м3/ч 110 °C 52
Трехходовой Esbe VRG 131-20 3/4 дюйма латунь/композит 4 м3/ч 110°С 48 € 3514 руб.
Barberi V07M20NAA 3/4″ дюйма латунь 1,6 м3/ч предел регулировки – 20-43°С 48 48 € 35014 руб.
Barberi V07M25NAA 1″ дюйм латунь 1,6 м3/ч предел регулировки – 20-43°C 48 € 3550 руб

9

Барбери 46002000MB 3/4 дюйма латунь 4 м3/ч 110 °C 31 € 2307руб
Барбери 46002500MD 1 дюйм латунь 8 м3/ч 110 °C 40 € £ 2984

Коллекторы и смесительный комплект – Джоуль

Перейти к информации

  • Коллекторы UFH
  • Размеры коллектора и технические характеристики
  • Набор для смешивания UFH
  • Данные циркуляционного насоса Wilo
  • Joule Комплект управления теплым полом
  • ЗАГРУЗКИ

Коллекторы UFH

Коллектор и насосный агрегат являются сердцем любой системы напольного отопления, поскольку они контролируют поток и распределение воды от источника тепла (например, бойлера, теплового насоса) к каждому контуру трубопровода внутри пола. Наши коллекторы могут поставляться со смесительным клапаном насоса, шаровыми кранами, сливными клапанами, датчиками температуры и давления.

Также имеется балансировочный клапан для каждого контура. Наши коллекторы доступны для 2-13 портов контура теплого пола и поставляются с полностью собранными крепежными скобами. Каждый коллектор оснащен 1-дюймовыми коллекторами подачи/возврата и изготовлен как единое целое из высококачественной нержавеющей стали.

Получить расчет бюджета

Размеры коллектора и технические характеристики

Артикул №; Деталь Описание Номер порта А (мм) В (мм)
УЗМ-0000000-03 UFH 3-КОНТУРНЫЙ КОЛЛЕКТОР 3 193 337
УЗМ-0000000-04 UFH 4-КОНТУРНЫЙ КОЛЛЕКТОР 4 243 387
УЗМ-0000000-05 UFH 5-КОНТУРНЫЙ КОЛЛЕКТОР 5 293 436
УЗМ-0000000-06 UFH 6-КОНТУРНЫЙ КОЛЛЕКТОР 6 343 487
УЗМ-0000000-07 UFH 7-КОНТУРНЫЙ КОЛЛЕКТОР 7 393 537
УЗМ-0000000-08 UFH 8 КОНТУР КОЛЛЕКТОР 8 443 587
УЗМ-0000000-09 UFH 9-КОНТУРНЫЙ КОЛЛЕКТОР 9 493 637
УЗМ-0000000-10 UFH 10-КОНТУРНЫЙ КОЛЛЕКТОР 10 543 687
УЗМ-0000000-11 UFH 11-КОНТУРНЫЙ КОЛЛЕКТОР 11 593 737
УЗМ-0000000-12 UFH 12-КОНТУРНЫЙ КОЛЛЕКТОР 12 643 787
УЗМ-0000000-13 UFH 13-КОНТУРНЫЙ КОЛЛЕКТОР 13 693 832

Смесительный набор UFH

Смесительный набор Joule включает в себя смесительный клапан, энергоэффективный насос класса «А» и регулятор температуры с датчиком температуры. Пакет подходит для помещений площадью до 250 м 2  или максимальная мощность 20 кВт. Доступны в левой и правой конфигурациях.

Насосные агрегаты Wilo были специально разработаны для установки с коллекторами, а их легкая конструкция делает их идеальными для настенного монтажа. Благодаря энергосберегающему насосу, полностью совместимому с ERP, а также порту для автоматического воздухоотводчика, насосный агрегат Wilo — это выбор монтажников для экономичных и надежных систем напольного отопления.

ПОЛУЧИТЬ БЮДЖЕТНУЮ ЦЕНУ

Данные циркуляционного насоса Wilo

Описание  Пар. 15/130/7-50/SC
Резьбовое трубное соединение рупий 1/2
Резьба Г1
Общая длина L0 130 мм
Размеры L1 65 мм
Размеры L2 94 мм
Прибл. Вес 1,54 кг

Блок управления теплым полом Joule

Блок управления теплым полом Joule представляет собой специально разработанный термостатический регулирующий клапан, предназначенный для смешивания подающей и обратной воды в системе напольного отопления до стабильной регулируемой температуры. Блок управления предварительно изготовлен, поэтому его можно «прикрутить» к коллектору с центрами 210 мм, который может использоваться для максимального давления 10 бар и имеет регулируемый диапазон регулирования от 25°C до 60°C.

С предварительно собранным блоком управления теплым полом Joule в правильной ориентации для установки поднесите блок управления к коллектору UFH, убедившись, что стержни подачи и возврата на коллекторе расположены правильно, чтобы соответствовать блоку управления; Полоса подачи должна быть вверху, а полоса возврата внизу

ПОЛУЧИТЬ БЮДЖЕТНУЮ ЦЕНУ

ЗАГРУЗКИ

⚠ К сожалению, в данный момент этот контент недоступен. Свяжитесь с администраторами этого сайта, чтобы они могли проверить подключаемый модуль.

Примечание: для этого контента требуется JavaScript.

Примечание: для этого контента требуется JavaScript.

Примечание: для этого контента требуется JavaScript.

Управление согласием

KB Renewables

Keith

086-3696442



Smart Heating

Declan

087-9

3



Heat Pump Eng Services

Paul

085-7553226

Zetta Limited

Gearoid

Zetta. ie

КБ. Zetta Limited

Gearoid

zetta.ie

Thomas Neylan Сантехника и отопление

Thomas

086-1013706

Flowstar Plumbing & Heating

Michael

087-9665248



Eric McCarthy

Eric

086-1651294

Chris O Donnell

Chris

086-3610910

KB Возобновляемые источники

Keith

086-3696442

Smart Heating

DECLAN

087-9

3

Zetta Limited

Gearoid

Zetta.ie

Smart Heating

Declan

087-9

3

22222222222222222222222.

Thomas

086-1013706

Flowstar Сантехника и отопление

Michael

087-9665248

KB0003

Keith

086-3696442



Smart Heating

Declan

087-9

3



Zetta Limited

Gearoid

zetta. ie

KB Renewables

Keith

086-3696442

Службы тепло насоса ENG

PAUL

085-7553226

КБ возобновляемые источники

Keith

9000

086-3696442



Heat Pump Eng Services

Paul

085-7553226



Zetta Limited

Gearoid

zetta.ie

KB Renewables

Keith

086 -3696442

КБ возобновляемые источники энергии

Keith

086-3696442

Heat Pump Eng Services

9121

085-7553226



Flowstar Plumbing & Heating

Michael

087-9665248

KB Renewables

Keith

086-3696442



Smart Heating

Declan

087 -9

3

Умное отопление

Деклан

087-9

3



Zetta Limited

Gearoid0003

Thomas Neylan Plumbing & Heating

Thomas

086-1013706



KB Renewables

Keith

086-3696442

KB Renewables

Keith

086-3696442



Умное отопление

Деклан

087-9

3



Zetta Limited

Gearoid

90. 009 zetta0002 Smart Heating

Declan

087-9

3



Zetta Limited

Gearoid

zetta.ie

KB Renewables

Keith

086-3696442



Heat Pump Eng Services

Пол

085-7553226



Zetta Limited

Gearoid

zetta.ie

3 90 KB 100023

0

Keith

086-3696442

КБ.

085-7553226

КБ возобновляемые источники энергии

Keith

086-3696442

Heat Pump Eng Eng

Paul

9121

085-7553226

KB Renewables

Keith

086-3696442



Smart Heating

Declan

087-9

3

KB Renewables

Keith

086-3696442

Zetta Limited

Gearoid

Zetta. ie

КБ возобновляемые источники

Keith

086-3696442

086-3696442

086-36964421219 Smart Heating

Declan

087-9

3



Zetta Limited

Gearoid

zetta.ie

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

M. Farmer Plumbing , Отопление и работы со свинцом

Martin Farmer

07990 570223

M. Farmer Сантехника, отопление и работы со свинцом

Martin Farmer

07990 570223

M. Farmer Plumbing, Heating & Lead Work

Martin Farmer

07990 570223

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558



M. Farmer Plumbing, Heating и свинцовые работы

Martin Farmer

07990 570223

M. Farmer Сантехника, отопление и свинцовые работы

Martin Farmer

07990 570223

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

Южное отопление

Алан О’Нил

07973 258415

Южное отопление

Алан О’Нил

07973 258415

Southern Heating Services

Alan O’Neal

07973 258415



WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

M. Farmer Plumbing, Heating & Lead Work

Martin Farmer

07990 570223

Растворы для отопления воды

Keith Broadley

07957 440558

Водяной обогрева1220

Keith Broadley

07957 440558

Решения для отопления воды

M. Broadley

07957 440558

M. Farmer Clumbing, Heating & Lead Work

M. Farmer Clumbing, Heaping & Lead Work

9000 2 M. Farmer Clumbing, Heaping & Lead Work

9000 2 M. Farmer Clumbing, Heaping & Lead Work

9000 2 М. Farmer Сантехнические, отопительные и свинцовые работы

Martin Farmer

07990 570223

M. Farmer Сантехнические, отопительные и свинцовые работы

Martin Farmer

07990 570223

WATER HEATING SOLUTIONS

Keith Broadley

07957 440558

M. Farmer Plumbing, Heating & Lead Work

Martin Farmer

07990 570223

M. Farmer Plumbing, Heating & Lead Work

Martin Farmer

07990 570223

WATER HEATING SOLUTIONS

Keith Broadley

119057

  • 8
  • 8WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    ВОДЯНЫЕ РЕШЕНИЯ

    Keith Broadley

    07957 440558

    ВОДЯНЫЕ РЕШЕНИЯ

    Keith Broadley

    07957 440558

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    M. Farmer Сантехнические, отопительные и свинцовые работы

    Martin Farmer

    07990 570223

    РЕШЕНИЯ ДЛЯ ВОДЯНОГО ОТОПЛЕНИЯ

    Keith Broadley

    07957 440558

    M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    Southern Heating Services

    Alan O’Neal

    07973 258415

    M. Farmer Сантехнические, отопительные и свинцовые работы.1220

    Keith Broadley

    07957 440558

    Решения для отопления воды

    Keith Broadley

    07957 440558

    M. Farmer Clumbing, Hapting & Lead Work

    М. РЕШЕНИЯ

    Keith Broadley

    07957 440558

    РЕШЕНИЯ ДЛЯ ВОДЯНОГО ОТОПЛЕНИЯ

    Keith Broadley

    07957 94005530002 М. Фермерская сантехника, отопление и ведущие работы

    Martin Farmer

    07990 570223

    Southern Heating Services

    912

    12121212121212

    19191

    1

    1

    1

    1

    1

    1

    201

    1

    1

    192 годы.

    Martin Farmer

    07990 570223

    М. Фермерская сантехника, отопление и ведущие работы

    Martin Farmer

    07990 570223

    М.1220

    Martin Farmer

    07990 570223

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440053
    8
    80002 M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    M. Farmer Plumbing, Heating И ведущие работы

    Martin Farmer

    07990 570223

    Растворы для нагрева воды

    Keith Broadley

    07957 440558

    Соолции для подогрева водного отопления 97958

    .1220

    Keith Broadley

    07957 440558

    WATER HEATING SOLUTIONS

    Keith Broadley

    07957 440558

    M. Farmer Plumbing, Heating & Lead Work

    Martin Farmer

    07990 570223

    Scott Roberts

    Региональный менеджер по продажам

    Моб. : 07497112050

    Эл.0003

    Mob: 087 454 8155

    Электронная почта: [email protected]

    Джеймс Барретт

    Площадь продажи

    Mob: 087 656 3613

    Электронная почта.

    Площадь продаж

    Моба: 087 357 6408

    Электронная почта: [email protected]

    Eoin Naughton

    Менеджер по продажам площади

    Mob: 086 773 5095

    Email. Шон Коллинз

    Площадь продаж

    MOB: 087 692 8114

    Электронная почта: [email protected]

    Eogan Conway

    Площадь продажи

    Mob: 083 176 2372

    Email. Eoghan@jou: 083 176 2372

    . Электронная почта: eoghan@jou.

    Ronan Ginnell

    Группа MD

    MOB: 077302 17060

    Электронная почта: [email protected]

    Daniel Lang

    РАБОТА. Моб: 07939895365



    Adrian M Thompson

    Regional Sales Manager

    Adrian.

    • Вам может понравится

    Наливные полы с 3d эффектом фото: Наливной пол с 3D эффектом |Описание | Фото | Цена | купить

    16.06.2023

    Теплый пол на деревянное основание: инфракрасная пленка, греющий кабель и нагревательные маты

    12.12.1994

    Укладка теплого пола в деревянном доме: Как правильно сделать теплый пол в деревянном доме

    15.08.1971

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
