Как Правильно Подключить Коллектор Теплого Пола

Благодаря системе напольного отопления в жилых и производственных помещениях достигается равномерный прогрев, оптимальная температура и максимальный тепловой комфорт. И для эффективной работы всей системы водяного теплого пола устанавливается распределительный коллекторный блок, или просто коллектор (гребенка) теплого пола.

• Подключение коллектора к системе напольного отопления
• Как отрегулировать коллектор и настройка теплого пола

Какой коллектор будем подключать?

Коллекторов теплого пола большое количество с разными модификациями. Для того чтобы процесс подключения и установки был простым и точным мы должны выбрать раздел с нужным видом коллектора.

Простой коллектор без регулирующих элементов: это проходная коллекторная балка с резьбовыми отводами без какой-либо запорной или регулирующей арматуры.



Простые коллекторы применяются в системах теплого пола без радиаторов отопления, в которых длина контуров приблизительно одинакова и не требуется точной балансировки.

Специфика подключения

Для подключения таких коллекторов необходимы:

• Распределительные коллектры (на подачу и обратку)
• Кран шаровый с накидной гайкой или американкой- 2 шт ( устанавливаются на магистральных трубопроводах перед коллекторами, и позволяют отключить систему для проведения технического обслуживания)
• Коллекторные соединительные фитинги (евроконуса) для подключения труб отопительных контуров.
• Комплект креплений
• Коллекторный тройник
• Автоматический воздухоотводчик с отсечным клапаном
• Дренажный кран

Механизм работы простых коллекторов

Коллектор с регулировочными вентилями или запорными кранами — более сложный элемент, на котором расположены регулирующие или запорные элементы. Коллектора с отсечными шаровыми кранами предназначены только для полного закрытия или открытия контуров отопления. А конструкция гребенок с регулирующими вентилями предусматривает плавное регулирование теплоносителя по отдельным контурам.

1. Коллекторы в сборе для теплого пола. Для того чтобы упростить монтаж и правильно отрегулировать систему напольного отопления существуют готовые коллекторы с настроечными клапанами и расходомерами. Такой комплект предусматривает две гребенки для подающего и обратного контуров. На одной расположены термостатические регулирующие клапана, а на второй балансировочные клапана с расходомерами. Такая комплектация позволяет оптимально выровнять расход теплоносителя по петлям и получить необходимое соотношение тепловых мощностей.

Подключение коллектора к системе напольного отопления

Если Вы решили сделать водяной теплый пол самостоятельно, своими руками, давайте разберемся как правильно сделать подключение гребенки теплого пола.

Для начала рассмотрим, как подключить простые коллекторы теплого пола. В случаях, когда подбирается экономный вариант создания водяного теплого пола, собрать коллектор можно своими руками. В данном случае применяются коллекторы с регулирующими вентилями и с запорными кранами. На обратный трубопровод устанавливается гребенка с вентильными кранами для балансировки и регулирования количества теплоносителя. На подающий трубопровод применяется гребенка с отсечными кранами. Также в системе необходимо наличие циркуляционного насоса, на коллекторы необходимо установить автоматические воздухоотводчики для удаления воздуха из системы. Для подключения труб теплого пола применяются специальные коллекторные фитинги (евроконуса) или муфты с накидной гайкой. Схематически это выглядит следующим образом.

Данную модель можно применять в случаях, когда нет радиаторного отопления и температура теплоносителя не превышает 55^оС. Также необходимо учитывать, что данное подключение коллектора не позволит полноценно отрегулировать напольное отопление, вся балансировка производится в процессе эксплуатации, условно говоря по ощущениям теплового комфорта.

В случае, когда нет возможности получить низкую температуру теплоносителя от источника отопления, или комбинируется напольное отопление с радиаторным, необходимо добавить терморегулирующие элементы.

Для этого на подающем трубопроводе перед коллектором производиться монтаж трехходового смесительного клапана. Регулировка осуществляется вручную (в техпаспорте обычно указывается какой будет расход теплоносителя при определенном закрытии штока) или при помощи термоголовки с накладным датчиком температуры. Во втором варианте Вы получите точную необходимую температуру теплоносителя, поступающего в систему теплого пола.
Какой бы вариант Вы не выбрали, для того чтобы собрать коллектор теплого пола, у нас Вы можете найти уже готовый комплект, позволяющий сделать монтаж теплого пола.

Теперь рассмотрим, как правильно подключить готовые распределительные коллекторные блоки. В данном случае производители предоставляют уже готовые решения, которые значительно экономят время монтажа и пространство, и в конечном счете позволяют правильно и точно отрегулировать всю систему.

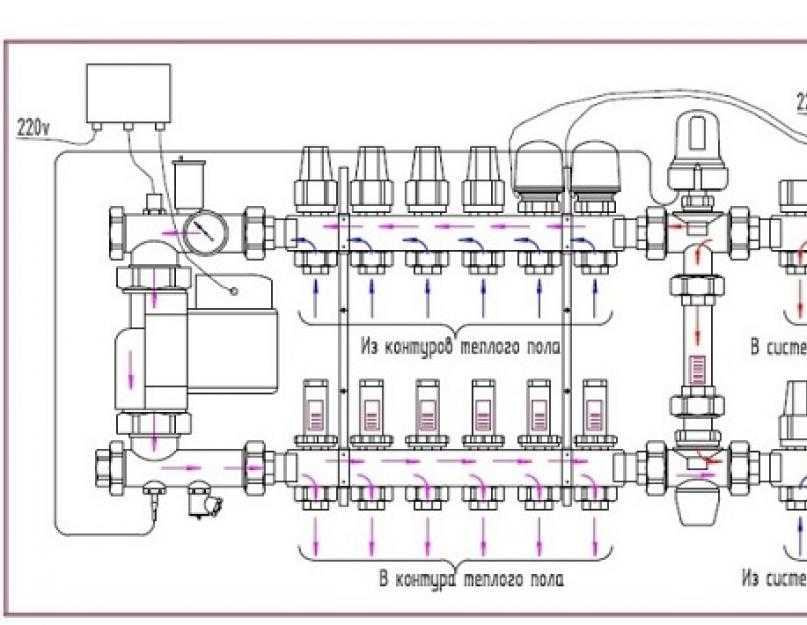

Устройство коллекторов

(распределительных блоков) выглядит таким образом: на одном коллекторе устанавливаются регулировочные клапана с расходомерами, позволяющие отбалансировать петли теплого пола между собой, на втором коллекторе – термостатические клапаны, необходимые для достижения оптимальной комнатной температуры. Для достижения необходимой температуры в комнатах термостатические клапаны можно настроить вручную, или же установить на них сервопривода, и при помощи комнатных термостатов управлять в автоматическом режиме.

Такие коллекторные блоки зачастую сразу комплектуются автоматическими воздухоотводчиками, дренажными кранами, креплениями, пробками и коллекторными фитингами для труб теплого пола.
Подключать коллекторные блоки можно напрямую к котлу или иному источнику, если в систему будет подаваться теплоноситель не выше 55 градусов. Если температура теплоносителя выше 55-60

оС, также применяется термостатический смесительный клапан или готовый насосно-смесительный узел.

Как отрегулировать коллектор и настройка теплого пола

Когда установлен коллектор и к нему подключены все трубопроводы, возникает вопрос: как правильно его отрегулировать, чтобы получить эффективную работу напольного отопления.

Задачей балансировки (регулирования) водяного теплого пола является правильное соотношение расхода теплоносителя по отопительным контурам, т. е., чтобы греющая вода не уходила в один контур (с наименьшим гидравлическим сопротивлением), а равномерно распределялась по всей системе отопления. Далее рассмотрим, как отрегулировать коллектор теплого пола.

Какой бы коллектор мы не применяли, простой с вентилями или в сборе с расходомерами, балансировку необходимо производить по самой длинной петле.

В системе напольного отопления балансировка петель осуществляется на подающем коллекторе вентильными кранами или клапанами с расходомерами.

Для этого на самом длинном контуре регулировочный клапан необходимо максимально отпустить в открытое положение, и относительно это контура выставляются расходы последующих петель. Вычисляем соотношение петель, и балансируем систему. Например, у нас есть четыре контура 80, 60, 60 и 40 метров. Самый длинный открыт максимально, по 60 метров необходимо прикрутить на треть, а самый короткий мы прикручиваем на половину.

При кажущейся сложности процесс регулирования теплого пола достаточно прост, и Вы сможете отрегулировать коллектор своими руками затратив немного времени.

Следует заметить, что коллекторы с расходомерами позволяют настроить систему быстро, точно и получить максимально эффективную работу, а применение коллекторов с регулировочными вентилями дают работоспособную систему, но все настройки делаются приблизительно и окончательно регулируются по ощущениям в процессе эксплуатации.

Правильность настройки контуров теплого пола можно проверить по температуре теплоносителя в обратном контуре. Разность температур на входе и выходе должна быть одинаковой на всех контурах. Так как в петли заходит теплоноситель с одинаковой температурой, то выравнивание производим по показаниям на обратном коллекторе. Данную операцию можно произвести по термометрам, если они были предварительно установлены, или же применить электронный термометр (например, пирометр). Для начала определяем разницу температур на самом длинном контуре, и в соответствии с этими показателями проверяем все остальные контура. Если показания одинаковые – значит система настроена правильно, если есть отклонения, то корректируем петли, приоткрывая или закрывая регулировочные вентиля.

Собрать коллектор на практике не так сложно, и при желании это можно сделать самостоятельно, а в нашем интернет магазине Вы всегда сможете купить как отдельные комплектующие, так и готовые решения для водяного теплого пола проверенных производителей по приемлемым ценам.







схема, нормативы и ограничения, назначение оборудования

Обновлено: 26.10.2021 alex231 6 мин.

Водяной теплый пол не может интегрироваться в централизованную магистраль с теплоносителем. Поэтому такой вариант дополнительного отопления в квартирах многоэтажек встречается крайне редко. Данная система обогрева применяется в домах с отопительным котлом, где становится одним из тепловых контуров.

Газовый или электрический котел подогревает теплоноситель и подает его в трубопровод. Выбор оптимальной схемы и правильное подключение водяных полов в общую систему с теплоносителем определяет надежность и эффективность ее работы при эксплуатации.

Подключение коллектора теплого пола к котлу

Ограничения и нормативы

Приступая к организации водяного пола, следует понимать, что это будет низкотемпературный отопительный контур. Температура теплоносителя в нем не должна превышать 45°С – 50°С. Стандартный газовый котел обеспечивает подачу теплоносителя с высокой температурой к каждому настенному радиатору классической системы отопления. Для контура полов такая температура недопустима. Поэтому котел на данном участке должен работать совместно с узлом подмеса остывшей жидкости из обратки.

В этом случае в магистраль обогрева пола поступает тепловой носитель с нужной рабочей температурой из рекомендуемого диапазона. Если решено отапливать дом только за счет теплых полов, можно также обратить внимание на применение конденсационного газового котла. Для этого изделия низкотемпературный режим является оптимальным и обеспечивает максимальный КПД.

Часто сдерживающим фактором для потребителя выступает цена изделия – в 2-3 раза дороже обычных моделей.

Применение водяной системы в здании с твердотопливным котлом обязательно должно предусматривать наличие буферной емкости значительного объема для помощи в регулировании нагрева жидкого носителя.

Другие нормы и ограничения:

• Стандарт температуры теплоносителя в системе – 35°С-45°С.
• При этом рекомендуемый температурный максимум для напольной отделки: 26°С – в кухонных помещениях, гостиных, спальных комнатах; 31°С – комнаты и помещения кратковременного пребывания (коридоры, санузлы, прихожие, лоджии).
• Допустимый температурный перепад между теплоносителем подачи и обратки – до 10°С.
• Максимальная скорость перемещения жидкости по трубопроводу греющей системы – 0,6 м/с.
• Из-за обязательного устройства стяжки при укладке трубопровода, следует учитывать возможную нагрузку на перекрытия верхних уровней здания и проводить необходимые расчеты.
• Не рекомендуется сочетание с водяной системой греющих полов линолеума, ламината (кроме моделей со специальным знаком), ковровых покрытий и паласов.

Визуальная схема

Схема подключения коллекторного типа

Выполняя подключение теплого пола к котлу, соединяют трубы будущих отопительных петель водяной системы с коллекторами, которые, в свою очередь, соединены с трубами котла. Коллекторный узел отвечает за поддержание определенной температуры (выставляется на терморегуляторе) рабочей жидкости во всей системе (во всех контурах) теплого пола.

Правильное функционирование коллектора обеспечивает равномерное распределение тепла и комфортную температуру в отапливаемых комнатах и помещениях. Петли трубопроводов могут заметно отличаться по длине. Следовательно, теплоноситель на выходе из длинного трубопровода будет значительно холоднее, чем из короткого.

Другая особенность – гидравлическое сопротивление короткого контура меньше, и туда в первую очередь устремляется подаваемый для отопления теплоноситель. В итоге применения в одном помещении контуров разной длины имеем зонально-выраженный неравномерный обогрев.

Для сбалансированной подачи горячего теплоносителя во все контуры в конструкции коллектора предусмотрен регулятор расхода жидкости. Поддерживать стабильную температуру помещений также помогают термостатические регуляторы коллектора. Каждый регулятор соответствует отдельной петле трубопровода и управляется комнатным термостатом.

Перед тем как подключить теплый пол, укладывают необходимые трубы и выполняют монтаж коллекторного шкафа (если не предусмотрена специальная комната – бойлерная). Металлический шкаф с дверцей может быть наружным и встраиваемым в нишу стены. В любом случае в него должны свободно заходить трубы от котла и всех контуров теплого пола.

Схема подключения

Обратка и подача котла соединяются с коллекторной системой, к боковым выходам которой подсоединяют соответствующие концы отдельных контуров водяного отопления. На всех выходах коллектора устанавливаются запорные краны. Все соединения деталей выполняют с применением компрессионных фитингов.

Зная состав комплекта оборудования и размеры изделий, определяются с габаритами коллекторного шкафа. Изделия многих производителей предусматривают возможность корректирования размеров с помощью регулируемых ножек и подвижных рамок (для изменения глубины). Узел коллектора с комплектом запорной арматуры и приборами контроля закрепляется на кронштейнах.

Внимание! Пуско-наладочные мероприятия, проверка герметичности соединений, настройка коллектора и тестовый запуск системы на 10-12 часов проводятся до заливки стяжки.

Возможность замены смесительного узла на трехходовой клапан

При комбинированном отоплении – от радиаторов и гидропола – часто применяется насосно-смесительный узел. Его функция заключается в дозированном подмешивании остывшей жидкости к горячей, которая идет от теплогенератора. Конструкция эффективно работает, но является дорогостоящим узлом. Его функциональной, более дешевой и упрощенной заменой часто становится трехходовой клапан.

После котла на подающей трубе (перед циркуляционным насосом) устанавливается трехходовой клапан (так называемый термостатический поршень). Он также соединен с трубой обратного потока остывшей жидкости. При работе гидропола посредством клапана происходит смешивание горячего и холодного теплоносителя до требуемого температурного уровня.

Недостаток теплых полов с трехходовым клапаном – отсутствие регулировки потока остывшего теплового носителя. В результате периодами в контур может подаваться чрезмерно нагретая или охлажденная вода. Частично компенсирует данный минус прогретый до определенного уровня и по инерции отдающий тепло слой бетонной стяжки. Плюс применения такого способа смешивания – облегчение процесса монтажа и снижение стоимости оборудования.

Циркулярный насос

Назначение циркулярного насоса

С помощью включенного в магистраль циркуляционного насоса поддерживается постоянное движение рабочей жидкости в трубопроводе с определенной скоростью. Это также отражается на равномерности прогрева всей площади напольного покрытия. Благодаря насосу, поддерживается стабильное давление в магистрали и исключается застой жидкости.

Важно! При установке циркуляционного насоса следят за расположением его ротора. Вертикальная ориентация приводит к значительным – до 40% – потерям мощности.

Важные характеристики насоса – производительность (л/ч) и напор (атм.). Подходящий агрегат за час должен прокачивать тройной объем всех контуров теплого пола с 20%-м запасом. Величина напора определяется по формуле и обеспечивает доставку теплоносителя в дальние точки системы, преодолевая при этом сопротивление всех элементов конструкции.

Особенности теплоизоляции водяного пола

Для снижения теплопотерь отопительной системы в грунт или материал перекрытия при обустройстве теплого пола выполняется теплоизоляционная подложка.

Требования к материалу:

• Плотность от 35 кг/м³.
• Низкий коэффициент теплопроводности.
• Должен выдержать нагрузку заполненного трубопровода и стяжки.

Особенности теплоизоляции

В качестве теплоизоляции могут применяться плиты пенополистирола, рулоны и маты из минеральной ваты, пробки, вспененного полиэтилена. С теплыми полами в доме можно забыть о сырости и холодном напольном покрытии. Также они удачно дополняют или становятся альтернативой радиаторного отопления.

Важными моментами для равномерного распространения тепла в обогреваемом помещении являются способ укладки трубопровода и правильность подключения регулирующего температуру коллектора. В данных вопросах несложно разобраться теоретически, а затем все операции выполнить своими руками.

Средняя оценка

оценок более 0

Поделиться ссылкой

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

• Ограничения по монтажу ЭЦН
• Разбор схемы подключения с коллектором
  • Принцип нагрева
  • Подбор и сборка коллекторного узла
  • Пошаговая инструкция по монтажу
• Схема подключения от радиатора отопления
• Выводы и полезное видео по теме

Ограничения по монтажу ЭЦН

Производители комплектующих для теплых полов (ТП) не всегда указывают, есть ли ограничения по монтажу водяных систем , но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

• В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
• В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
• В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных районах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы стиля ретро, ​​дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход – теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда становится теплым не только воздух, но и пол, повышается комфортность

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы водяного ТП. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении – котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже – примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – краны шаровые с датчиками температуры; 4 – коллектор разводки теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 – теплый пол “улитка”

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Они автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

И вот они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания ;
3. Армирующая сетка правая;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка укладка чистового пола.
6. Подключение к системе, балансировочные цепи.
7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 – надеть защитные трубы

Шаг 2 – установить зажимное соединение под евроконус на трубу

Шаг 3 – присоединить штуцер к штуцеру коллектора

Шаг 4 – аккуратно затянуть соединение

Шаг 5 – спланировать установку второго конца трубы

Шаг 6 – найти соответствующий штуцер на задней гребенке

Шаг 7 – отрегулировать положение изоляционных втулок

Шаг 8 – подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинаковой, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

• Попеременно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
• При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бар.
• Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
• Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
• Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете отрегулировать параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полной мощности, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение больше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 – краны шаровые запорные; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор методов подключения:

Опция подключения цепи без коллекционера:

Как собрать насос и смешанный блок

При выборе цепь для соединения к ECP. лучше обратиться к специалисту для учета всех нюансов дальнейшей эксплуатации .

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем купить готовый.

Используете самостоятельно собранный и подключенный теплый пол и хотите поделиться полезными советами по установке и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фото и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задавать их нашим специалистам ниже под этим материалом.

Модернизация домашней энергии | Домашняя энергия

Откройте для себя новый мир комфорта. Обновите свой дом, чтобы сделать его более энергоэффективным.

Выберите обновление энергии дома, чтобы повысить комфорт

• id” v-for=”(value) in energyUpgrades”>

  {{значение.labelText}}

А Г

BER

Экономия

Комфорт

Изоляция чердака Изоляция чердака

Изоляция стен Изоляция стен

Изоляция пола Изоляция пола

Окна и двери Окна и двери

Тепловой насос Тепловой насос

Управление отоплением Управление отоплением

Солнечное отопление Солнечное отопление

Солнечное электричество Солнечное электричество

Зачем модернизировать свой дом

Полная энергетическая модернизация дома изменит уровень комфорта в вашем доме и снизит ваши счета за электроэнергию.

Комфорт

Наслаждайтесь более теплым, уютным и здоровым домом, улучшив изоляцию и добавив возобновляемые источники энергии.

Экономия

Экономьте на счетах за электроэнергию, используя меньше энергии и добавляя возобновляемые источники энергии в свой дом.
