Размещение розеток в квартире | Составляем схему расположения

Где лучше всего разместить розетки квартире? Этот вопрос интересует всех, кто впервые сталкивается с проектировкой электрики. Давайте разберемся вместе, как рассчитать необходимое количество розеток, правильно выбрать место и высоту установки и наконец, как составить схему расположения для монтажа электропроводки.

Главное правило размещения розеток в квартире – это удобство и безопасность последующей эксплуатации. Других ограничений нет, вы должны с самого начала понимать, что расположение розеток в квартире нигде не регламентируется, нет строгих норм и требований к размещению, кроме соображений электробезопасности.



Существует простая методика размещения розеток в квартире, пошаговое выполнение которой, поможет сделать ваше жилище комфортным и безопасным. Сейчас, в рамках нашей большой статьи «Проект электрики квартиры | Электропроект своими руками», мы, по данной технологии, выберем места, где лучше всего расположить розетки и создадим подробную схему для электромонтажа.

Для выбора мест установки, нам потребуется план квартиры, подробно о том, как его можно создать, мы уже говорили в статье «План квартиры | Своими руками», в которой, мы нарисовали план двухкомнатной квартиры – «хрущевки».



На этом примере мы и будем составлять схему расположения розеток в квартире.

1. В первую очередь, необходимо определиться с расположением мебели и нанести ее на план. Чем тщательнее вы продумаете желаемую обстановку, тем более точным и выверенным будет расположение розеток, выключателей, освещения и прочего электрооборудования.

Лучше всего, если вы пройдете по мебельным магазинам и определитесь с конкретными моделями столов, диванов, кресел, которые планируете приобрести. Зная их размеры, вы легко сможете перенести их в масштаб плана квартиры.

В качестве примера, возьмем диван, с габаритными размерами

ШхГхВ (ширина, глубина, высота) – 2000мм х 800мм х 850мм.



Для размещения дивана на плане квартиры, необходимо схематически отобразить его в горизонтальном разрезе.

После перевода реальных размеров дивана в наш масштаб 1:20, чертеж дивана будет иметь следующие параметры:

Напомню, масштаб плана квартиры, построенного нами ранее, 1 к 20, т.е. для перевода мебели в данный масштаб, все габаритные размеры необходимо делить на 20 (в миллиметрах).

Теперь можно размещать диван на плане квартиры, в необходимом вам месте, при этом пропорции дивана относительно квартиры, будут полностью соблюдены.

В нашем примере, мы обставим основные зоны, которые обычно есть в каждой квартире:

    1. Спальная зона

    2. Зона отдыха

    3. Рабочее место

    4. Кухонное пространство

    5. Сан. Узел

Наносить проекции мебели на план квартиры вы можете любым удобным для вам образом -рисовать ручкой/карандашом, делать аппликацию (вырезать макеты мебели и прикладывать к чертежу), главное соблюдать масштаб. Мы пошли по самому простому пути, воспользовались графическим редактором и у нас получилось следующее:



2. Следующим шагом мы, по той же методике, расставляем все стационарные потребители электроэнергии. Обозначать их можно схематически, геометрическими фигурами, повторяющими общие габаритные размеры, переведенные в масштаб плана. Лучше всего это делать на отдельной копии плана квартиры с расставленной мебелью.

Указать, в рамках плана, все возможные устройства, которыми вы в будущем будете пользоваться, очень сложно, постарайтесь показать все стационарные, крупногабаритные и энергоемкие, вроде холодильника, стиральной машины, водонагревателя и т.д. Остальные электроприборы, которые вы собираетесь использовать, тоже имейте ввиду, в следующем этапе, когда мы начнем расставлять розетки на плане, эта информация очень понадобиться.

3. Дальше можно начинать расстановку розеток на плане квартиры. Лучше всего делать это последовательно, покомнатно. Принцип тут простой, все постоянные потребители электроэнергии должны иметь возле себя электрическую розетку, плюс некоторое количество розеток нужно иметь в запасе, для устройств, подключаемых периодически.



Представляйте где и какими устройствами вы будете пользоваться и соответственно этому расставляйте розетки на плане. Обязательно проектируйте свободные розетки, тяжело предугадать, какие еще электроприборы вам понадобятся, но места для подключения лучше предусмотреть заранее.

Чем точнее вы продумаете ваш будущий интерьер, его наполнение электроприборами и техникой, тем более точным будет расчет количества и мест установки электрических розеток.

4. После того, как вы нанесли все основные электрические розетки на план квартиры, необходимо определить местоположения остальных электроустановочных устройств – розеток слаботочных сетей, таких как: тв-розеток, интернет (rj45) розеток, аудио и т.п.



5. При размещении розеток на плане кваритры, следует сразу указывать высоты установки блоков розеток, при этом учитывайте размеры мебели, техники, открывание деверей и т. д., чтобы розетки не оказались закрыты элементами интерьера.
Для удобства, советую сразу определиться с основной высотой установки розеток, о том какие существуют стандарты установки мы писали в статье «Высота установки розеток и выключателей, правила расположения». В дальнейшем, указывать на плане высоту установки розеток нужно лишь в случае, если она отличается от стандартной.

6. Когда вы окончательно определились с местами размещения, нанесли на план квартиры и отметили высоты установки, можно рассчитать размеры точного расположения розеток в реальной квартире. Для этого линейкой измеряем расстояние от ближайшего угла до центра розетки (если это блок розеток – до центра первой розетки в блоке) и полученную величину умножаем на масштаб, в нашем случае на 20.

Пример: Так, на изображении ниже, приведен пример такого перевода размеров. При длине до розетки 60мм на чертеже, реальный размер будет равен 60х20=1200мм.

7. Наносим на схему расположения розеток все необходимые размеры (указывайте размеры с той стороны, точность с которой наиболее критична).



Учитывайте стандартные размеры блоков розеток:

     – стандартная розетка в сборе имеет размер примерно 80мм х 80мм
     – блок из двух розеток –  80мм х 150мм
     – блок из трех розеток – 80мм х 225мм
     – блок из четырех розеток – 80 х 295мм
     – блок из пяти розеток – 80мм х 365мм

Старайтесь не использовать на схеме расположения розеток, блоки более чем из четырех штук (постов), т.к. не у всех производителей есть рамки такого размера. Если вам необходимо сделать рядом более чем 4 розетки, разделите их на группы (2 и 3, 3 и 3 и т.п.)

Следуя этой простой инструкции вы сможете самостоятельно создать подробную схему расположения розеток в квартире. При этом, все розетки будут на своих местах, все электроприборы в квартире будут иметь точки для подключения как к электрическим сетям, так и к слаботочным, сигнальным. Вы навсегда забудете о всевозможных удлинителях и тройниках, о пучках валяющихся и свисающих проводов.

Только такое планомерное, поэтапное проектирование позволит выбрать максимально удобные места расположения розеток. Получившаяся в результате схема розеточной сети в квартире, пригодится для последующего расчета стоимости и непосредственно электромонтажных работ в квартире, будет важной составной частью электропроекта.

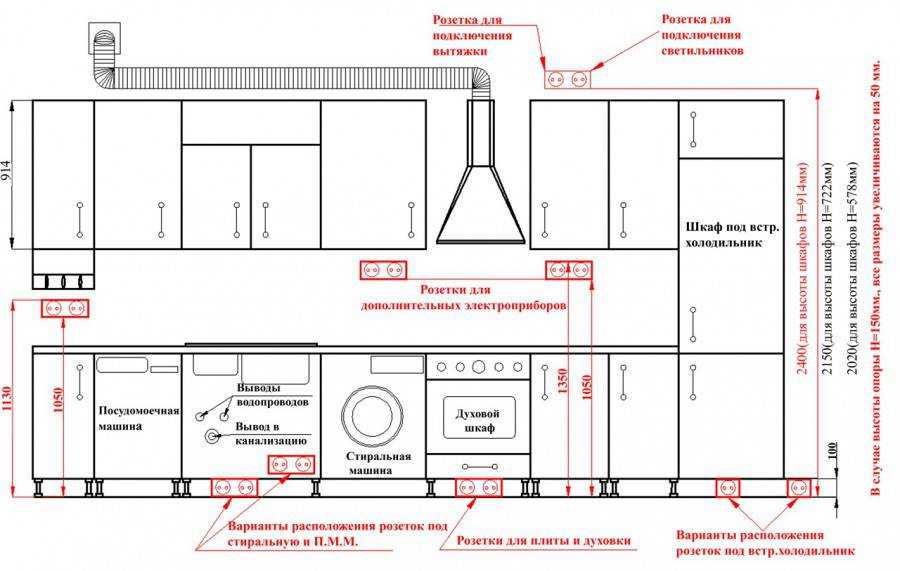

Схемы размещения розеток на кухне + подробное руководство от профи — INMYROOM

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

1. Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
2. Для встроенного холодильника розетку лучше размещать в цоколе кухни.
3. Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
4. Расположение розетки непосредственно за духовым шкафом — недопустимо.
5. Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
6. Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
7. Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
8. Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

Фото на обложке:  дизайн Виктория Вишневская

Как подключить розетку? Схемы подключения розеток

Содержание

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка и чаще розетка (IEC). Согласно NEC, розетка – это точка (точки) в системе электропроводки, где ток может быть взят и использован электрическими приборами и оборудованием, подключив их к ней.

Розетка, в которой установлена ​​одна или несколько розеток, или контактное устройство питания, установленное в розетке для подключения электрической нагрузки через вилки и выключатели.

• Сообщение по теме: Как подключить комбинированный выключатель и розетку?

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному (горячему, под напряжением или фазе) проводу, а серебряные винты должны быть подключены к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким лезвием, а нейтральный провод должен быть подключен к клемме с широким лезвием. Заземляющий провод подключается к клемме заземления (в основном винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически соединены друг с другом с помощью разрывного ребра (язычка), следовательно, подключение одного латунного винта к горячему проводу также подаст питание на второй латунный винт. . В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для провода под напряжением) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

• Сопутствующая проводка: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

В сегодняшнем уроке по электромонтажу мы покажем, как подключать и устанавливать электрические розетки различными способами.

Параллельное подключение нескольких розеток

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, так как если один из выходных проводов перережется или одна неисправная розетка сделает всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких розеток с выключателем

На следующих схемах подключения показано, что несколько розеток подключаются к однополюсному выключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рис., выключатель сначала устанавливается в проводку, а горячий провод от выключателя питает все другие параллельно подключенные розетки, следовательно, операция ВКЛ/ВЫКЛ розетки может управляться с помощью выключателя.

Подключение выключателя к розетке

В этой проводке выключатель добавляется к существующей розетке путем удаления горячего провода с латунной клеммы розетки и подключения к первой клемме выключателя. Вторая клемма переключателя затем снова подключается к латунной клемме розетки. Таким образом, розетка подключается и управляется (ВКЛ/ВЫКЛ) с помощью выключателя.

Подключение розетки 15А с выключателем света

В этой схеме к существующей розетке добавлен выключатель света. Горячая клемма розетки подключается к первой клемме выключателя, а вторая клемма выключателя подключается к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

• Связанный пост: Как подключить комбинированный выключатель и розетку GFCI

Подключение раздельной розетки с выключателем

В этом подключении работа розетки разделена на две части, т. е. верхняя розетка управляется выключателем, а нижняя часть всегда горячая. Для этого просто удалите отрывной язычок (язычок) между латунными клеммами (горячими), как показано на рис. Подключенный выход переключателя (горячий) к верхней латунной клемме, а нижний горячий вывод должен быть подключен к входному проводу переключателя.

Простыми словами, общий горячий провод должен быть подключен к первой клемме выключателя и нижней горячей клемме розетки. Второй вывод выключателя (как горячий) должен быть подключен к верхнему горячему выводу розетки. Наконец, подключите нейтральный и заземляющий провода соответственно, как показано на рис. ниже.

Таким образом, включение/выключение верхней части (розетки) контролируется переключателем, а нижняя розетка всегда горячая и активная.

• Сообщение по теме: Как подключить автоматический выключатель GFCI?

Подключение AFCI и GFCI к розетке

В этой проводке розетка подключается к клеммам нагрузки GFCI, где GFCI подключается к клемме нагрузки AFCI. Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI/GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка розеток серии , которая приемлема только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В для 120 В

В этой разводке горячие клеммы первой и 3-й розетки подключаются к Линии 2 (синяя), а горячие клеммы второй и последней розеток подключаются к Линии 1. (Красный). Нейтраль подключается от главного выключателя ко всем клеммам нейтрали розеток. Заземляющий провод подключается к розеткам так, как показано на рис. Таким образом, все двойные розетки подключаются к единой линии 240 В и могут подавать 120 В на приборы.

• Сообщение по теме: Как подключить розетку AFCI?

Комбинация проводки из розеток 120 В и 240 В

В этой специальной проводке двойная розетка подключается как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В. В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать более 20 А одновременно от одной розетки из-за номинала переключателя (Мощность = Напряжение x Ток). Например, если кондиционер 15 А подключен к верхней розетке 240 В, а нагреватель 10 А, 120 В к нижней клемме, общая сила тока превышает номинал переключателя. Кроме того, вы можете подключить лампочки мощностью 100 Вт к нижней розетке 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

• Сообщение по теме: Как подключить выключатель AFCI?

Электропроводка 20А, розетка 120В

В этой проводке розетка 20А, 120В подключается к сети 120В через горячий, нейтральный и заземляющий провода.

Проводка 20А, 240В Розетка

В этой проводке линия 1 и линия 2 подключаются к латунным клеммам соответственно. В 240В нейтраль не нужна. Заземляющий провод подключается к клемме заземления.

Электропроводка 30А, 240В розетка для осушителя

В этой проводке розетка 30А, 240В подключена к сушилке, где также требуется нейтраль. Провода линии 1, линии 2, заземления и нейтрали подключаются к соответствующим клеммам с помощью 3-жильного кабеля калибра 10 калибра от отдельного выключателя.

Электропроводка 50 А, розетка 240 В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через 3-жильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рис. ниже.

• Сообщение по теме: Как подключить комбинированный переключатель AFCI

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам электропроводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Медные винты должны быть подключены к горячему (линейному, току или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Прежде чем подключать розетку, выключите главный выключатель, чтобы убедиться, что питание ВЫКЛЮЧЕНО.
• Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по установке электропроводки:

• Электропроводка распределительного щита с УЗО (устройством защитного отключения)
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363

• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить гаражный потребительский блок?
• Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

ведет напрямую | Подключить американскую вилку

Подключить американскую вилку не сложнее, чем подсоединить британскую или европейскую вилку… но здесь достать их гораздо сложнее, и они могут быть довольно дорогими!

Настолько, что полный американский шнур с литыми разъемами, как показано на нашей странице «Сетевые кабели», будет стоить меньше, чем разборная вилка…

Тем не менее, если вы хотите купить американские разъемы, почему бы не попробовать нашу вилку NEMA5-15P или удлинительную розетку NEMA5-15RX.

В качестве альтернативы, если вы не можете найти то, что ищете, либо загляните на нашу страницу международных вилок и розеток, либо позвоните нам, вы можете найти нашу информацию здесь.



---

Электричество УБИВАЕТ!! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или в своей способности выполнять работу, вам следует обратиться к квалифицированному электрику с любыми работами по подключению к сети.

---

NEMA 1-15

Все устройства NEMA 1 представляют собой двухпроводные разъемы без заземления, рассчитанные на максимальное напряжение 125 В. NEMA 1-15P — это вилки с двумя контактами, которые обычно используются в бытовых лампах и бытовой электронике, такой как часы и радиоприемники, а также в небольших бытовых приборах с двойной изоляцией. Соответствующие розетки не разрешены в новом строительстве в Соединенных Штатах или Канаде примерно с 1965 года, но остаются на месте во многих старых домах и до сих пор продаются «только для замены».

Старые образцы были асимметричными и, следовательно, неполяризованными, т. е. вилку можно было вставить любым способом, но нейтральная точка вставки в современной розетке типа A шире, чтобы можно было использовать поляризованные вилки типа A, что позволяет использовать поляризованные разъемы. Поляризованные вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электронных устройств и литые силовые кабели, продаются с узкими контактами, а многие разъемы, совместимые с разъемами 1–15, также неполяризованы.





NEMA 2-15

Линейка разъемов NEMA 2-15 фактически снята с производства в течение некоторого времени. Однако, если вы столкнулись с одним из них при ремонте, правила подключения такие же, как и для диапазона 1-15.

NEMA 5-15 / CS22.2, Nº42



Сетевая вилка типа B имеет два плоских параллельных контакта с той же геометрией, что и тип A, и закругленный заземляющий штырь, обычно выполненный из плоского металла. складывается в форме буквы «U», но в некоторых случаях могут использоваться сплошные штифты. Разъем рассчитан на максимальный ток 15 ампер и 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, Nº42.

Американские и канадские разъемы фактически идентичны. Заземляющий контакт длиннее двух параллельных контактов, поэтому устройство заземляется до подключения питания. Нейтральная точка вставки в розетку типа B шире для размещения поляризованных вилок типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает полярность.

С американскими и канадскими вилками, если смотреть прямо на розетку, заземляющая розетка будет внизу, гнездо под напряжением справа, а гнездо нейтрали слева. Если вилка поляризована, самым широким слотом является нейтральный разъем. Этот вид аналогичен взгляду на сторону пайки или сторону винта разъемной вилки, как показано на схеме слева.





---
