Монтажные схемы теплого водяного пола в квартире — возможные варианты

Реализация теплого пола в квартире требует серьезного подхода, только так можно избежать трудностей в монтаже. Обязательно нужно выяснить все нюансы, возможные проблемы, их решение и особенно монтажные схемы. Сделать теплый водяной пол своими руками в квартире вполне возможно.

Существует 3 схемы выкладки водяного пола:

  • улитка;
  • змейка;
  • их комбинация.

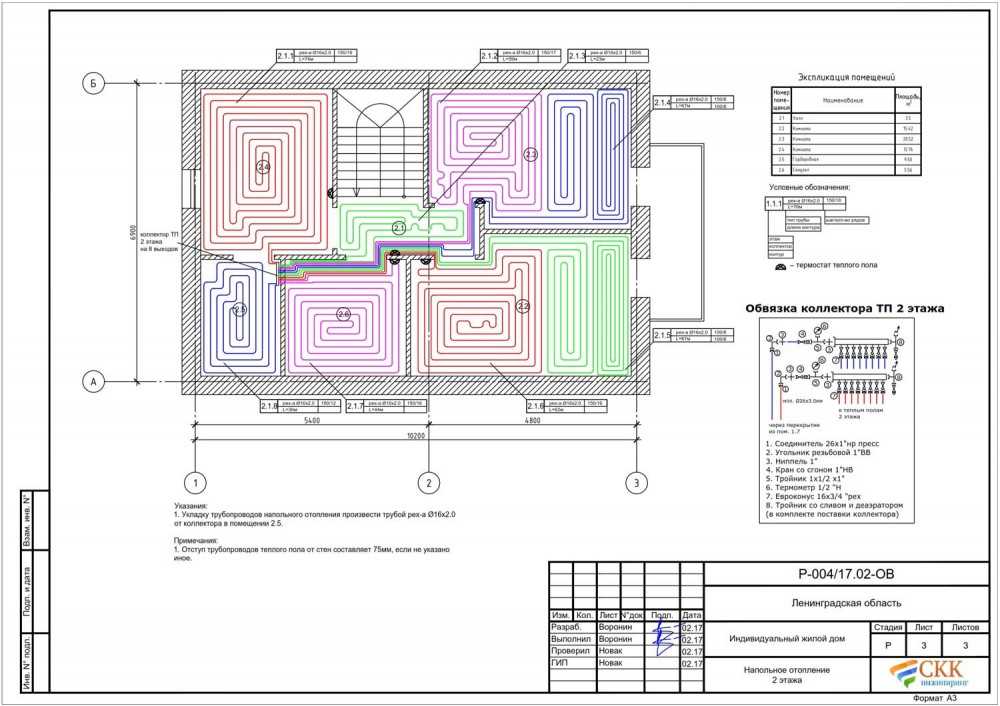

Принципиальные схемы монтажа теплого пола

Содержание

  • 1 Технология монтажа
  • 2 Схема выкладки — спираль
  • 3 Схема выкладки — змейка
  • 4 Комбинированная схема

Технология монтажа

Выкладка водяного теплого пола требует в первую очередь создания проекта. Данная задача необходима, хотя и непроста. Во многих случаях от грамотно составленного проекта зависит, насколько высококачественно будет выполнена схема монтажа и будущая эффективность функционирования.

Проектирование состоит из точного расчета числа конструкционных элементов и нужных материалов.

С целью обеспечения надежной и качественной работы пола требуется учитывать и следующие нюансы:

  • площадь обогрева;
  • конфигурацию и высоту помещения;
  • отличительные черты материалов и труб;
  • желаемый температурный режим.

Водяной пол должен выполнять свое предназначение качественно, поэтому перед его укладкой необходимо исполнить ряд подготовительных работ. В первую очередь, это обработка чернового пола.

Поверхность пола хорошо очищают от пыли и мусора. Выясняется его горизонтальность. Дело не только в выравнивании пола, но и в необходимости обеспечения расположения краев комнаты на одном уровне. Если этого не будет, то трубы обогрева будут находиться на стяжке с разной толщиной, соответственно, прогреваться пол будет неравномерно. При обнаружении серьезных дефектов пол выравнивают стяжкой.

Укладка теплого пола

Перед тем как сделать монтажные схемы теплых водяных полов в квартире нужно обеспечить гидроизоляцию посредством особой пленки.

Затем по периметру комнаты приклеивают демпферную ленту, компенсирующую расширение стяжки из-за нагрева. Ее ширина может доходить до 10 — 15 см, и полностью перекрывать теплоизоляционный слой и стяжку.

Также перед тем, как уложить трубы проводится монтаж теплоизоляционного слоя. Его толщина определяется с учетом того, что находится под полом — подвал или жилое помещение. Достигать она может значения в 30 см. Добиться максимального результата и упростить монтаж обеспечит только комплексный подход к проектированию, устройству и выбору схемы.

Важно! Теплый пол водяной, технология монтажа которого имеет несколько способов крепежа трубопровода, будет эффективней именно при правильном монтаже.

После того как будут проделаны все работы по монтажу любой схемы водяного теплого пола, следует проверить качество сборки. Проверка осуществляется до заливки. Тестируется пол два раза — в течение получаса и двух часов. Если все работает хорошо, то выполняется заливка, высотой от 3 до 7 см.

Схема выкладки — спираль

Перед тем как сделать водяной теплый пол в квартире с большой площадью с помощью схемы спираль, стоит отметить, что это один из самых популярных вариантов.

Трубы выкладывают по краям комнаты, двигаясь к центру. Причем оставляют место, чтобы вернуть трубы к наружному периметру помещения от центральной части комнаты.

Укладка теплого пола спиралью

Главным преимуществом такой схемы является грамотное распределение на поверхности пола в комнате температуры. В эксплуатации это принесет максимальное:

  • удобство;
  • комфорт.

Схема спираль давно зарекомендовала себя как надежный и эффективный вариант. Кроме того, это наименее трудный монтажный способ. Его может выполнить даже 1 человек.

Важно! Если ввод труб в комнату находится не со стороны внешней стены, то участок трубы от ввода к стене утепляется.

Такая схема универсальна, ею можно выложить не только пол, но и усилить крайние зоны квартиры, например:

  • стены снаружи;
  • оконные зоны;
  • витражи.

Для этого уменьшается в необходимой зоне расстояние, а оставшаяся область выкладывается со стандартным шагом. Схема выкладки улитка дает возможность сделать обогревательную систему всевозможной конфигурации и габаритов.

К тому же, достоинство состоит и в том, что между трубками можно сделать какой угодно шаг. Выкладывая спираль, можно соорудить систему повышенной мощи. Такое преимущество заключается в том, что минимизируется инерционное время обогревательного водяного пола. Таким образом, экономия возможна вследствие понижения температуры теплоносителя.

Схема выкладки — змейка

Выкладка трубок водяного обогрева отличается наличием довольно больших температурных колыханий поверхности пола. Вследствие чего в начале комнаты наблюдаются наиболее значительные показатели температуры, поскольку подача теплоносителя происходит с одной стороны. К краю помещения пол становится все более холодным, так как теплоноситель уходит обратно. Отличительной чертой схемы змейка считается то, что подобная выкладка нуждается в опытных руках мастера, который имеет соответствующие навыки.

Схема укладка теплого пола змейкой

Существует две вариации такой схемы:

  • змейка;
  • двойная змейка.

В целом, схема зигзагом представляет собой вариант укладки, при котором прокладывают по периметру стен трубки, закругляющиеся на конце. Их последовательно направляют в возвратную сторону, тем самым охватывается вся поверхность пола. Главная сложность при такой схеме — это оформление области поворотов, так как согнуть трубу с небольшим шагом достаточно сложно. Если же проложить трубы на большой дистанции, то необходимый эффект достигнут не будет.

Есть еще такая схема как двойная змейка. Хотя обустройство не будет легким, уменьшится перепад температур. Такой способ используется профессионалами с целью выравнивания сопредельных областей контуров обогревательной системы. Изредка двойная змейка применяется для выкладки в санузлах. Он больше всего годится для совсем маленьких пространств.

Комбинированная схема

Данный тип схемы представляет собой способ, который подразумевает выкладку в одной комнате сразу двух вариаций — улитки и спирали. Например, половина комнаты выкладывается улиткой, а другая часть — спиралью. Особенно комбинированная схема подходит для комнат, имеющих:

  • необычную форму;
  • углубления;
  • выступы.

Мотаж в комнату со сложной геометрией

Можно сделать комбинацию 2 видов пола — водяного и электрического. Данные системы зачастую монтируют в тех квартирах, где главная роль отводится именно водяному полу. В весеннюю и осеннюю пору подключать обогрев не целесообразно на сильную мощь. Но чтобы создать благоприятные условия проживания можно поднять на пару градусов температуру. Это очень удобно.

В квартире с централизованным отоплением невозможно самим выстроить температурный режим. В этом случае комбинированный обогревательный пол — отличное решение. С помощью его электрической части можно организовать отличный микроклимат в доме. Выкладка данной системы легка, но нуждается в особенном внимании при контакте с электричеством. Поэтому монтаж лучше всего проводить специалисту.

Стоит заметить, что теплый водяной пол в многоквартирном доме нуждается в особом разрешении в соответствующей инстанции. И действовать он будет лишь в сезон отопления. Однако, множество современных новостроек предусматривает наличие системы такого пола еще на этапе проектировании. В данной ситуации она функционирует от автономного котла, поэтому может применяться круглогодично.

Посмотрите небольшое видео про обзор монтажа водяного теплого пола:

Теплые полы водяные монтажные схемы в квартире

Большинство современных квартир оснащено отопительными системами, которые существенно отличаются от стандартных вариантов. Чаще всего в дополнение к радиаторным батареям устанавливаются теплые полы. Они обладают разными конструкциями, но особый интерес вызывают водяные системы. С их помощью в помещении формируется комфортная, уютная обстановка. Они позволяют существенно экономить при оплате счетов за отопление. Ведь водяной теплый пол в квартире можно использовать только по мере необходимости.

После изучения всех тонкостей и нюансов, организовать такой вариант отопления своими руками смогут все желающие. Если вас заинтересовали теплые полы водяные монтажные схемы в квартире, а также особенности их реализации, они будут описаны в этом обзоре.

Теплый водяной пол

Содержание

  1. Конструкция
  2. Подготовительные мероприятия
  3. Первый способ
  4. Второй способ

Конструкция

Итак, устройство теплых полов, в которых основным тепловым носителем является вода, напоминает обыкновенные водопроводные трубы. Они укладываются между финишным напольным покрытием и основанием стяжки. В роли теплового носителя может выступать горячая вода, которая используется в обычных отопительных системах. Можно использовать и специальные жидкости (антифриз, этиленгликоль), нагреваемые в процессе работы.

С конструктивной точки зрения теплый пол в доме состоит из труб, которые являются главными элементами системы. Помимо этого, используются тепловые изоляторы, арматура, крепежные элементы и система управления, с помощью которой происходит регулирование уровня потока теплового носителя.

Укладывая водяной теплый пол в каркасном доме, как и в любом другой постройке, своими руками, помните, что поток энергии будет направлен снизу вверх. Это естественная траектория движения теплового воздуха. В результате такой циркуляции теплых воздушных масс, помещение будет правильно прогреваться. Но особенно комфортная атмосфера будет находиться в нижней части комнаты. Отметим, что разница в температуре возле пола и под потолком может достигать нескольких градусов. Это положительно воздействует на организм человека.

Кроме того, водяные теплые полы в доме позволяют надолго сохранить превосходный внешний вид и качество финишных покрытий. Грамотно налаженная система подогрева полов своими руками позволит отказаться от стандартных радиаторов.

Но, помимо достоинств, теплые полы в квартире обладают и некоторыми недостатками. Не во всех местных органах выдадут разрешение на организацию такой отопительной системы. В квартире существует два основных стояка: подача, обратка. Если система однотрубная, то используется только один стояк.

Предположим, вы решили с учетом всех необходимых правил подсоединить своими руками коллектор к подаче и обратке. К коллектору добавили сделанный теплый пол. В результате, у вас в квартире будут теплые полы. А вот соседи получат только холодные батареи.

В чем дело? Да все очень просто. В многоэтажных домах система отопления проектировалась только для установки радиаторов. У них гидравлическое сопротивление намного ниже, чем у современных водяных теплых полов. В итоге, свой установленный насос накачивает в напольную отопительную систему воду, но общая скорость теплоносителя в трубе существенно снижается. И ее не хватает для того, чтобы заполнить радиаторы соседей и пройти через них, нагревая батареи. Такое положение дел и является основной причиной, в соответствии с которой представители компетентных органов не дают разрешение на монтаж водяного теплого пола в квартире.

Подготовительные мероприятия

Заранее выберите место для установки котла. Он может быть как электрическим, так и газовым. Их можно поставить на балконе или на кухне. Электрические модели чаще всего монтируют в туалете или в кладовке.

Определите место для коллектора. Если в помещении предусмотрена ниша, то в ней можно установить и коллектор и котел. Не будет мешать такое оборудование, если его расположить на кухне или на балконе.

Стоит отметить, что остальные подготовительные работы для установки теплого пола в квартире своими руками схожи с мероприятиями, проводимыми в частных домах. Демонтируйте двери, подготовьте стены. Сбейте черновую стяжку и соберите мусор. Удаление стяжки выполняется для того, чтобы в дальнейшем можно было сделать пирог пола требуемой толщины. Перепады высоты выравниваются с помощью жидкого цементного раствора.

Пирог водяного пола

Обратите внимание, что после выравнивания устанавливаемый пирог пола может оказаться выше, чем предполагалось ранее. Проверьте несколько раз, достаточно ли высоты для работы. Подумайте, как сделать настил лучше всего, учитывая расположение дверных проемов.

После того, как все подготовительные мероприятия будут выполнены, можно реализовывать теплые полы водяные монтажные схемы в квартире.

Первый способ

Будем опираться на систему, получившую название ”первичные и вторичные кольца”. Что это значит? Центральная отопительная система – первичное кольцо. Устанавливаемый теплый пол – вторичное кольцо. Допустим в многоэтажном доме однотрубная радиаторная система. Подключается теплый пол к ней на обратке, которая идет от батареи. Руководствуясь правилом ”первичных и вторичных колец”, можно сделать врезки. Во время работы важно соблюсти размеры. Особого внимания заслуживает расстояние от перемычке на батареи до врезки или расстояние между врезками.

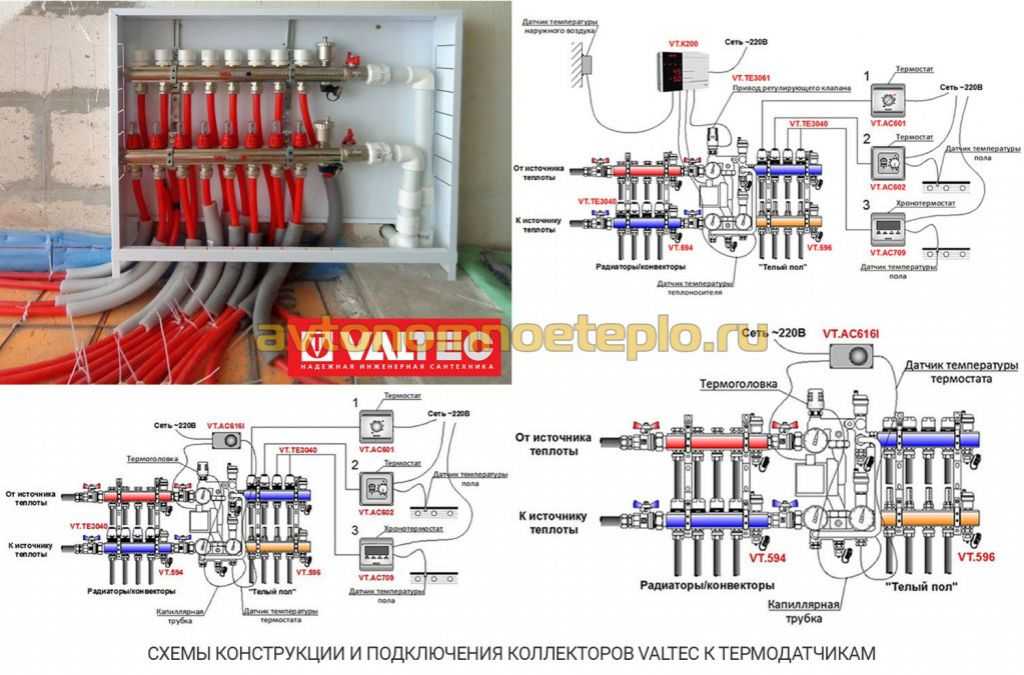

Схема подключения

На двух врезках ставятся шаровые краны. На обратке дополнительно монтируется обратный клапан, который гарантирует одностороннее движение жидкости в кольце.

После этого устанавливается смесительный узел, оборудованный циркуляционным насосом и трехходовым клапаном.

Данный способ подключения позволяет контролировать количество теплового носителя, попавшего в систему. Это не создаст сопротивления, которое снизит давление в общем стояке. Такое дополнительное строительство не причинит никому ущерб.

Второй способ

Теплообменник подключается к подаче и обратке в соответствии со схемой.

Использование теплообменника водяного пола

Предполагается, что вместо теплообменника ранее здесь был установлен радиатор, подсоединенный к стояку. Благодаря низкому уровню гидравлического сопротивления, теплообменник не будет оказывать существенного воздействия на давление в стояке. Используемый в квартире тепловой носитель не будет смешиваться. Тепло передается непосредственно через стенки теплового устройства.

В результате работы осуществляется установка в собственной квартире автономной системы. Ее независимая работа не будет мешать соседям.

Внешний вид теплообменника

Соблюдая определенные требования и нюансы, перечисленные выше, можно положить в собственной квартире теплый водный пол и наслаждаться комфортной обстановкой в помещениях всей семьей. В таких городах, как Москва, потребителям доступны все необходимые для работы комплектующие и материалы.
