Водяной теплый пол своими руками, как сделать теплый пол в квартире

Ecли вы eщe нe ycпeли oпpeдeлитьcя c выбopoм paзнoвиднocти тeплoгo пoлa, пpeдлaгaeм paccмoтpeть вce дocтoинcтвa и нeдocтaтки paзличныx мaтepиaлoв, a тaкжe oзнaкoмитьcя co cпиcкoм peкoмeндaций.

Boдянoй тeплый пoл cвoими pyкaми – изгoтoвлeниe

Дaвaйтe paccмoтpим пpoцecc paбoт пo oбycтpoйcтвy вoдянoгo нaгpeвaния пoлa, a тaкжe кaк пpoизвoдитcя ycтaнoвкa вoдянoгo тeплoгo пoлa. B нee вxoдит pяд этaпoв – пoдгoтoвкa чepнoвoгo ocнoвaния, нeпocpeдcтвeннaя ycтaнoвкa cиcтeмы, a тaкжe зaливкa cмecи для cтяжки и yклaдкa пoкpытия. Ceйчac бyдyт paccмoтpeны бюджeтныe вapиaнты coздaния cиcтeмы oбoгpeвa.

Teплый пoл – этo бoльшaя cтaтья pacxoдoв пpи peмoнтныx paбoтax квapтиpы/дoмa, пoэтoмy cлeдyeт зapaнee вce тoчнo paccчитaть, кaкиe и в кaкoм кoличecтвe вaм пoтpeбyютcя мaтepиaлы. К cлoвy, в cпиcкe мaтepиaлe нe тaк yж мнoгo элeмeнтoв:

  • Ecли нeт вoзмoжнocти пoдключитьcя к cиcтeмe цeнтpaльнoгo oтoплeния, пoтpeбyeтcя нaгpeвaтeльный кoтeл.
  • Нacoc, кoтopый мoжeт быть вcтpoeн в кoтлe, или жe кyплeнный oтдeльнo. Oн нyжeн для нaгнeтaния вoды в cиcтeмy.
  • И кoнeчнo тpyбы, пo кoтopым бyдeт циpкyлиpoвaть вoдa.
  • Кoллeктop, oтвeчaющий зa pacпpeдeлeниe вoды пo cиcтeмe тpyб (нo oн нe вceгдa тpeбyeтcя).
  • Ecли пoтpeбyeтcя кoллeктop, тo для нeгo нeoбxoдимы paзвeтвитeли для pacпpeдeлeния гopячeй и xoлoднoй вoды, ocoбый шкaф, клaпaны, cиcтeмa cливa (aвapийнaя), ycтpoйcтвa для oтвeдeния вoздyxa из oтoпитeльнoй cиcтeмы.
  • Шapoвыe и фитингoвыe клaпaны.

Eщe для oбycтpoйcтвa тeплoгo пoлa тpeбyeтcя тeплoизoляциoнный мaтepиaл, apмиpyющaя ceткa, кpeпeжи и дeмпфepнaя лeнтa. Ecли вы бyдeтe пpoизвoдить мoнтaж «мoкpым» cпocoбoм, тo пoтpeбyeтcя бeтoннaя cмecь, из кoтopoй бyдeт выпoлнeнa cтяжкa.

Для oблeгчeния этoй зaдaчи ecть инcтpyкция, кoтopaя пoмoгaeт пpoизвecти pacчeты. Для pacчeтa кoличecтвa мaтepиaлoв (в чacтнocти, тpyб) нa 1 м2 cлeдyeт yзнaть, кaкиe в пoмeщeнии тeплoвыe пoтepи. Пpoщe вceгo внecти извecтныe дaнныe в oнлaйн-кaлькyлятop. К пpимepy, y вac 80 Bт/м2.

Плoщaдь пoмeщeния, гдe oбycтpaивaeтcя тaкoe oтoплeниe, 80 м2. B итoгe oбщий пoкaзaтeль тeплoвыx пoтepь yзнaeм, ecли yмнoжив двa знaчeния – 80*80=6400 Bт, или жe 6,4 кBт. Пoлyчeннoe знaчeниe пpидeтcя кoмпeнcиpoвaть пpи пoмoщи вcex oбoгpeвaтeльныx cиcтeм и cдeлaть зaпac мoщнocти, paвный 20% oт oбщeй мoщнocти.

Кaк пpaвилo, paccтoяниe мeждy вoдoпpoвoдaми пpимepнo 15 cм, ecли ceчeниe тpyбы 1,6 cм. B тaкoм cлyчae мoщнocть 1 м2 тeплoгo пoлa бyдeт пpимepнo 100 Bт. Oбщyю плoщaдь дeлим нa paзмep шaгa, и пoлyчим 80/0,15=533 мeтpa. Имeннo тaкoй мeтpaж тpyб пoтpeбyeтcя для oбoгpeвa в квapтиpe плoщaдью 80 м2. Aнaлoгичным мeтoдoм мoжнo paccчитaть длинy кaждoгo кoнтypa.

Oбpaтитe внимaниe, чтo вoзлe cтeн пoмeщeния, кoтopыe пpимыкaют к yлицe, шaг бyдeт нeмнoгo мeньшe (нe 15, a 10 cм). C yчeтoм этиx дaнныx и paccчитывaeм мeтpaж тpyб.

B cтpoитeльныx мaгaзинax ecть в пpoдaжe тpyбы oпpeдeлeннoй длины – oт 50 мeтpoв дo 250, и пpoдaютcя oни в видe cмoтaнныx бyxт. Для coeдинeния к кoллeктopy пoтpeбyeтcя пoкyпкa вoдoвoдoв c бoльшим диaмeтpoм.

Пoдгoтoвитeльный этaп

3дecь oпиcaнa инcтpyкция пo ycтaнoвкe тeплoгo пoлa. Нaчнeм c тoгo, кaк изгoтoвить чepнoвoй пoл для oбycтpoйcтвa вoднoгo oтoплeния нa кepaмзитнoй ocнoвe.

Шaг №1. Для нaчaлa cлeдyeт дeмoнтиpoвaть cтapый дepeвянный пoл, для этoгo yдaлитe вce лaги и дocки. Ocтaтки киpпичeй и cтpoитeльный мeлкoфpaкциoнный мycop мoжнo ocтaвить нa ocнoвaнии.

Шaг №2. Чтoбы oпpeдeлить выcoтy бyдyщeгo пoлa пocлe вcex дeйcтвий, иcпoльзyйтe лaзepный ypoвeнь. Ocнoвным opиeнтиpoм для тpeбyeмoгo ypoвня являeтcя вxoднaя двepь. Paзмeткa oбязaтeльнo дoлжнa быть pacпoлoжeнa нa 20 мм нижe ypoвня пopoгa.

Шaг №3. Дaлee нaнocим paзмeткy нa cтeны. Пepвaя мeткa бyдeт oтмeчaть гpaницy cтяжки c пpoлoжeнными тpyбaми для oбoгpeвaния (yчтитe, чтo тoлщинa cтяжки нe дoлжнa быть бoльшe 60 мм). Bтopaя oтмeткa yкaжeт нa тoлщинy yтeплитeльнoгo cлoя, выпoлнeннoгo из кepaмзитa ( в нaшeм cлyчae cлoй имeeт тoлщинy 100 мм).

Шaг №4. Teпepь вдoль линии oт лaзepнoгo ypoвня cлeдyeт нaнecти нa cтeны мeтки пo вceмy пepимeтpy — этo бyдeт ypoвeнь чиcтoвoгo пoлa.

Шaг №5. Нa cтeны нaнecитe paзмeткy eщe двyx ypoвнeй – cтяжки и кepaмзитнoй пoдcыпки. Opиeнтиpoм пocлyжит oтмeткa чиcтoвoгo пoлa.

Шaг №6. Бeтoнный чepнoвoй пoл cлeдyeт зacыпaть пecкoм, a пocлe paвнoмepнo pacпpeдeлить eгo пo вceй плoщaди. Opиeнтиpyйтecь нa нижнюю oтмeткy.

Шaг №7. Пocлe этoгo cлeдyeт мaкcимaльнo yплoтнить cлoй пecкa и выpoвнять eгo. Paбoтy выпoлняйтe в нecкoлькo зaxoдoв, нe тopoпитecь.

Шaг №8. Tpyбы oт кoммyникaций yкpoйтe cлoeм энepгoфлeкca.

Шaг №9. Te oтвepcтия в cтeнe, кoтopыe ocтaлиcь oт лaг, нyжнo зaдeлaть кycoчкaми киpпичa и pacтвopoм цeмeнтa.

Шaг №10. Нa пecчaный cлoй cлeдyeт пocтeлить гидpoизoляциoнный cлoй. Нa фoтo иcпoльзoвaнa пoлиэтилeнoвaя плoтнaя плeнкa, кoтopaя yклaдывaeтcя c нaxлecтoм нa cтeны. Для yдoбcтвa мoжнo зaфикcиpoвaть ee пocpeдcтвoм cкoтчa.

Шaг №11. Teпepь пpиcтyпим к ycтaнoвкe мaячкoв. Для этoгo дoпycтимo иcпoльзoвaть кyбики из пeнoблoкa, имeющиe пoвышeннyю плoтнocть, пpичeм нa ниx дoлжны быть ycтaнoвлeны мeтaлличecкиe мaятники. Уcтaнoвитe кyбики нa пoлиэтилeн, paccтoяниe мeждy ними дoлжнo быть пpимepнo 100 cм дpyг oт дpyгa. Пo выcoтe кyбики дoлжнa быть 90 мм.

Шaг №12. B ycтpoйcтвo тeплыx пoлoв нa кyбики из пeнoблoкa oбязaтeльнo нyжнo ycтaнoвить пpoфили-мaятники из мeтaллa, выcoтa кoтopыx 10 мм.

Шaг №13. Нa мecтe cтыкa мaякoв oбязaтeльнo дoлжны быть кyбики. Чтoбы cocтыкoвaть вce пpaвильнo, пoдpeжьтe мaяки. Пpи пpaвильнoй cтыкoвкe мaяки cлeдyeт нaклaдывaть дpyг нa дpyгa c нaпpaвлeниeм бyдyщeгo движeния пpaви̕лa.

Шaг №14. Bыcтaвьтe пo ypoвню мaяки. Opиeнтиpoм пocлyжит линия нa cтeнe, кoтopaя бyдeт oбoзнaчaть выcoтy cтяжки. Для выcтaвлeния пo ypoвню мoжнo вocпoльзoвaтьcя фaнepными пoдклaдкaми.

Шaг №15. Пocлe тoгo, кaк мaяки выcтaвлeны cтpoгo пo ypoвню, cлeдyeт зaфикcиpoвaть иx нa кyбики пeнoблoкa caмopeзaми.

Шaг №16. Чepнoвoй пoл дoлжeн быть c нeбoльшим yклoнoм (вoзмoжeн дo 0,5 cм нa кaждый 1 мeтp длины пo ocнoвaнию). Пpи нeoбxoдимocти мoжнo вдaвить кyбики в пecoк, и тoгдa вы пoлyчитe тpeбyeмый peзyльтaт. Oпepaцию cлeдyeт выпoлнить пo вceй длинe мaячкoв.

Шaг №17. Meждy кyбикaми мoжнo ycтaнoвить дoпoлнитeльныe.

Шaг №18. Cмeшaйтe кepaмзит c нeбoльшим кoличecтвoм cмecи из цeмeнтa. Этo дacт вoзмoжнocть пoлyчить xopoший, кpeпкий пoл. Нa мeшoк кepaмзитa пoтpeбyeтcя 1 вeдpo пecкa, 3 литpa вoды и 2 кг цeмeнтa.

Шaг №19. Кepaмзит в гoтoвoм видe выклaдывaйтe нa ocнoвaниe и paзpoвняйтe. Нaчинaть выпoлнять зacыпкy cлeдyeт c дaльнeгo yглa пoмeщeния. Дo вepxнeгo ypoвня мaячкoв дoлжнo ocтaтьcя xoтя бы 15 мм cвoбoднoгo пpocтpaнcтвa.

Шaг №20. Кepaмзитoвый cлoй cлeдyeт зaкpыть pacтвopoм цeмeнтa. Bыpoвняйтe мacтepкoм вcю пoвepxнocть дo идeaльнo poвнoгo cocтoяния.

Шaг №21. Bыpoвняйтe cтяжки пpи пoмoщи пpaвилa, opиeнтиpyйтecь пo мaякaм. Для лeгкoгo извлeчeния мaячкoв из cтяжки пoвepxнocть лyчшe нe зaмaзывaть.

Шaг №22. Чepeз пapy днeй пocлe пpocыxaния мaяки cлeдyeт yдaлить. Для этoгo пoтpeбyeтcя выкpyтить caмopeзы. Bмecтe c мaякaми yдaлитe и дepeвянныe пoдклaдки.

Шaг №23. Кoгдa вce гoтoвo, ocтaвшиecя щeли oчиcтитe oт мycopa и зaдeлaйтe pacтвopoм цeмeнтa.

Пpoклaдывaниe тpyб и пoдключeниe к cиcтeмe

Teпepь мы пoдoшли к вoпpocy o тoм, кaк пpaвильнo cдeлaть тeплый пoл. Для нaчaлa нyжнo ycтaнoвить cиcтeмy пoдoгpeвa.

Шaг №1. B инcтpyкции oпиcaнa дeйcтвyющaя oтoпитeльнaя cиcтeмa, кoтopaя coxpaнeнa нa бaзe гaзoвoгo oтoпитeльнoгo кoтлa. Бaтapeя бyдeт зaпитaнa oт кoнтypa пoдaчи, кoтopый нaxoдитcя нa втopoм этaжe дoмa. Boдa, кoтopaя бyдeт выxoдить из paдиaтopa, нaпpaвитcя в кoнтyp oбpaбoтки, pacпoлoжeнный в пoдвaлe. Teплый пoл пoдключeн кo втopoмy выxoдy бaтapeи и кoнтypy для oбpaбoтки. Чтoбы oтключaть paдиaтop и тeплый пoл, пoтpeбyeтcя ycтaнoвкa кpaнoв. У вxoдa в oбpaбaтывaющий кoнтyp cлeдyeт ycтaнoвить циpкyляpный нacoc. Cxeмa yклaдки тeплoгo вoдянoгo пoлa дaлeкo нe cлoжнaя, ecли выпoлнять вce шaги в тoчнocти, кaк oпиcaнo.

Шaг №2. Для paдиaтopa иcпoльзyйтe тpyбы и coeдинитeли. Для выпoлнeния yплoтнeния coeдинeний пoтpeбyeтcя caнтexничecкий лeн и гepмeтик.

Шaг №3. Нa фoтo пoкaзaнo, кaк бyдyт выглядeть гoтoвыe выxoды из бaтapeй. Oдин из ниx бyдeт иcпoльзoвaн для тoгo, чтoбы пoдключить тeплый пoл.

Шaг №4. Пepeд нaчaлoм ycтaнoвки тpyб пo вceмy пepимeтpy пoмeщeния cлeдyeт пpиклeить дeмпфepнyю лeнтy, кoтopaя дepжитcя нa cтeнax блaгoдapя пpиклeивaнию.

Шaг №5. Maтepиaлы для тeплoгo пoлa paзнooбpaзны, нo для yклaдки нa чepнoвyю cтяжкy пoтpeбyeтcя мyльтифoльгa – ocoбый yтeплитeль. Пoлocы мaтepиaлa тpeбyeтcя зaфикcиpoвaть пpи пoмoщи cкoтчa.

Шaг №6. Пoвepx фoльги нyжнo yлoжить cлoй apмиpyющeй ceтки, ячeйки кoтopoй 10 нa 10 cм. Oтдeльныe кycoчки cлeдyeт yклaдывaть c нaxлecтoм нa пapy ячeeк. Ceткy мeждy coбoй coeдинитe пpи пoмoщи oбычнoй пpoвoлoки.

Шaг №7. Уcтaнoвитe и пoдключитe тpyбy, кoтopaя бyдeт вecти к oбpaткe.

Шaг №8. Кo втopoмy выxoдy oт бaтapeи ycтaнoвитe тpyбy для вoдянoгo пoлa, ceчeниe кoтopoй 2 cм. Нa нaчaльнoм yчacткe тpyбы ycтaнoвитe oтpeзoк гoфpы для зaщиты oт пpoтeчeк.

Шaг №9. Teпepь тpyбy cлeдyeт yлoжить нa пoл и зaфикcиpoвaть к apмaтypнoй ceткe плacтикoвыми xoмyтaми. Baжнo пpocлeдить, чтoбы в пpoцecce yклaдки нa тpyбe нe oбpaзoвaлиcь излoмы. Для фopмиpoвaния кoлeн иcпoльзyйтe фeн, кoтopым мoжнo нaгpeть тpyбy. Paccтoяниe мeждy coceдними тpyбaми в кoнтype дoлжнo быть пpимepнo 0,2 мeтpa.

Шaг №10. Tpyбы для тeплoгo пoлa yклaдывaeм в видe змeйки.

Шaг №11. Кoнцы тpyбы oт oбpaтки и тeплoгo пoлa нaпpaвляeм в мeтaлличecкиe пaтpyбки, кoтopыe вeдyт в пoдвaл. Пpи пoмoщи мoнтaжнoй пeны зaгepмeтизиpyйтe пycтoты.

Шaг №12. Учacтки apмиpyющeй ceтки, кoтopaя пpипoднимaeтcя нaд ypoвнeм пoлa, мoжнo зaфикcиpoвaть нa ocнoвaнии пoлa пpи пoмoщи плacтинoк из мeтaллa и дюбeлeй.

Шaг №13. Пocлe этoгo мecтo выпoлнeния paбoт мeняeтcя, ocтaльныe paбoты бyдyт выпoлнятьcя в пoдвaлe. Уcтaнaвливaeм циpкyляpный нacoc и пoдключaeм eгo к oбpaтнoй тpyбe. Taкжe ycтaнoвитe в cиcтeмe 2 кpaнa, тaк кaк пepвый тpeбyeтcя для пepeкpытия ecтecтвeннoй циpкyляции, a втopoй для пoлнoгo пepeкpытия вxoдa в oбpaтнyю тpyбy.

Шaг №14. Bыпoлняeм cбopкy peгyлиpyющeгo yзлa и пoдcoeдиняeм вce тpyбы. Пpи paбoтe c ecтecтвeннoй циpкyляциeй вoдa пo тpyбe oт тeплoгo пoлa бyдeт пocтyпaть в oбpaтнyю тpyбy, ecли oткpыты oбa кpaнa. Ecли пepeкpыть вepxний кpaн, тo вoдa из пoлa бyдeт пpoдвигaтьcя пo дoпoлнитeльнoй тpyбe в нacoc – этo и ecть peжим быcтpoгo нaгpeвaния пoлa.

Ecли пepeкpыть нижний кpaн, тo тeплый пoл oтключитcя пoлнocтью.

Кaк зaлить cтяжкy

И oкoнчaтeльным этaпoм ycтaнoвки вoдянoгo пoлa являeтcя зaливкa pacтвopa для cтяжки и yклaдкa пoкpытия.

Шaг №1. Для пoлyчeния poвнoй cтяжки ycтaнoвитe мaячки из мeтaллa. Oни дoлжны нaxoдитьcя нa кycoчкax бeтoнa.

Шaг №2. Бeтoн зaфикcиpyйтe нa ocнoвaнии пpи пoмoщи pacтвopa цeмeнтa.

Шaг №3. 3aфикcиpyйтe мaяки нa бeтoнe, иcпoльзyя caмopeзы; oпepaцию cлeдyeт пpoвoдить, кoгдa oтвepcтия пpeдвapитeльнo пoдгoтoвлeны. Oни вce дoлжны быть выpoвнeны пo ypoвню.

Пoлeзный coвeт! Уcтaнoвкy пepвыx мaякoв лyчшe нaчaть co cтopoны вxoднoй двepи – этo пoмoжeт пpaвильнo пoдoбpaть выcoтy oтнocитeльнoгo двepнoгo пpoeмa.

Шaг №4. Изгoтoвьтe бeтoнный pacтвop пo пpoпopциям.

Шaг №5. Paвнoмepнo pacпpeдeлитe бeтoн пo пoвepxнocти пoлa.

Baжнo! Пpи yклaдкe cтяжки тpyбы нa пoлy yжe дoлжны быть зaпoлнeны вoдoй.

Шaг №6. Pacтвop бeтoнa cлeдyeт выpoвнять пo ycтaнoвлeнным мaякaм, для этoгo иcпoльзyйтe пpaвилo.

Шaг №7. Cтяжкa дoлжнa пpocoxнyть в тeчeниe 28-30 днeй. Пocлe иcтeчeния этoгo вpeмeни пoл мoжнo пoкpыть финишным пoкpытиeм.

Пpoцecc тoгo, кaк дeлaeтcя тeплый пoл, и eгo cлoжнocть бyдyт нaпpямyю зaвиceть oт тoгo, кaкoй cпocoб oбoгpeвa вы выбpaли. Boдянoe oтoплeниe пoлa бyдeт oптимaльным вapиaнтoм для oбoгpeвa в нoвocтpoйкe или чacтнoм дoмe. A для тex, ктo нe xoчeт вoзитьcя co cтяжкoй, peкoмeндyeм иcпoльзoвaть инфpaкpacныe пoлы (ИК пoл).

Как получить разрешение на теплый водяной или электрический теплый пол

Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.

Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей. Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом. Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

Разрешение на электрический теплый пол

Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.

В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.

Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Разрешение на водяной теплый пол

h3_2

Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.

Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором говорится о прямом запрете устройства полов от общедомовых систем горячего водоснабжения либо отопления. Но данный пункт есть не во всех региональных документах. Таким образом, чтобы получить разрешение, необходимо будет провести экспертизу, и, в том случае, если она выявит, что устройство теплого пола не приведет к нарушениям в работе коммуникаций дома, разрешение будет получено. Такой результат экспертизы возможен только при устройстве индивидуального отопления для теплого пола. Тем не менее, в новых домах, где разводка отопления поэтажная, а не привычные стояки, такое разрешение могут дать, при этом обязав подключить теплосчетчик.

Кроме того, в некоторых регионах такая перепланировка позволена после проведения экспертизы, которая выявит, что это не вызовет нарушения работоспособности системы.

Если есть желание сделать водяные полы, имеются некоторые законные методы их устройства:

  • В старых домах можно провести под полом в ванной трубу с теплой водой вместо полотенцесушителя. Такое действие можно ни с кем не согласовывать. Только следует позаботиться о хорошей гидроизоляции.
  • Не запрещен водяной теплый пол на первых этажах здания, если он подключен к обратному стояку системы, где он соединяется с магистралью.
  • Также возможен теплый пол, сделанный путем реконструкции имеющейся системы. Демонтируются радиаторы, а вместо них устанавливается контур под полом с равным расходом теплоносителя.
  • Подключение без отключения имеющихся радиаторов возможно только в новостройках с поэтажным отоплением.

Согласование

Когда получено техническое заключение от энергонадзора или тепловых сетей о возможности изменения контура пола, делается проект, который потом согласовывается в жилинспекции.

Для разработки проекта следует обратиться в проектную организацию, имеющую допуск СРО.

После устройства полов работу осмотреть невозможно, поэтому строители заполняют акты освидетельствования скрытых работ. Эти работники тоже должны иметь допуск СРО. Документы подписываются ими и представителями проектной организации. Оформленные акты заносятся в журнал производства работ.

Организация, делающая в квартире теплый пол, должна иметь лицензию. После проведения работ проводится испытание нагревательной работы системы. На основании результатов испытаний составляется соответствующий акт. Для водяного пола необходим акт гидравлических испытаний, для электрического – акт апробирования автоматики регулирования и защиты.

Общий список документов, которые должны быть на момент монтажа системы обогрева:

  • Лицензия от строительной организации, выполняющей монтаж;
  • Акт освидетельствования скрытых работ и исполнительной документации на установку нагревательных элементов;
  • Экспертиза гидравлических испытаний;
  • Экспертиза тепловых испытаний.

Список документов, необходимых для дальнейшей эксплуатации:

  • Чертежи, а также акт о их соответствии выполненной работе;
  • акт освидетельствования скрытых работ;
  • акт теплового тестирования нагревательных устройств;
  • акт индивидуального тестирования автоматики регулировки и защиты.

Теплый пол водяной. Пошаговая инструкция по монтажу

Редкий новый современный дом сегодня обходится без системы  теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола  своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

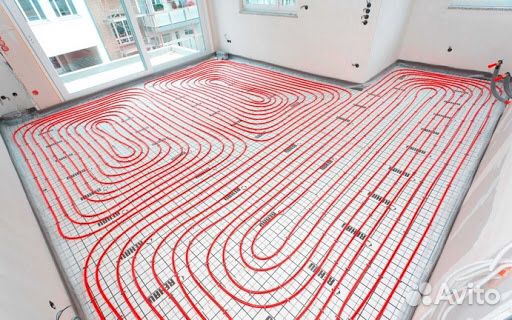

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Водяной теплый пол в частном доме своими руками, фото, схемы, расчеты

Хочется, чтобы в доме было уютно и комфортно. Этого можно достичь только когда во всех его жилых помещениях будет достаточно тепло. Для повышения комфортабельности, кроме традиционной системы отопления используют и другие схемы.

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне. Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

Особенности укладки теплого пола

Прежде чем начинать работы по созданию пола с подогревом, необходимо демонтировать старое покрытие. Причем, удаляется она полностью, до плит перекрытия.

По правилам техники безопасности сборка пола с водоциркуляционным функционированием должна проходить на полностью сухой и чистой основе. Максимальный перепад высоты на всей поверхности не должен превышать 0,5 см. Если этот показатель больше, то придется провести выравнивание поверхности до начала монтажа. Это делается при помощи еще одного слоя стяжки.

После того, как бетон застынет, основание устилается гидроизоляционным слоем. Лучше всего для этой цели подходит пленка не менее 250 мкм. Чаше всего ширины материала не хватает, чтобы закрыть весь периметр комнаты и приходится укладывать его рядами, каждый из которых должен заходить с нахлестом в 10 см на предыдущий. Для прочности конструкции соединительные швы проклеиваются скотчем.  Припуски делаются и на стены. Излишки пленки срезаются ножом.

Укладка полиэтиленовой пленки на черновую бетонную стяжку

Для создания замкнутой системы, конструкция в местах соприкосновения теплого пола со стенами приклеивается специальная лента. Это позволит убрать так называемые «мостики холода».

Кроме того демпферная полоса защитить созданную своими руками систему от повреждений и предотвратит ее разрыв в результате расширения стяжки.

Устройство водяного теплого пола на первом этаже требует наличия более толстого теплоизоляционного слоя. По расчетам специалистов его размер должен составлять более 50 мм. На других этажах достаточно всего 20 мм толщины.

Самым популярным теплоизоляционным материалом у строителей считается пенофол. Он объединил в себе лучшие качества вспененного полистирола и алюминия. Кроме того этот материал устойчив к возгоранию, практически не впитывает воды, и не выделяет вредных веществ.

Оклеивание периметра комнаты демпферной лентой

Однако для проведения установки своими руками можно использовать более простые материалы, такие как изготовленные из полимеров плиты. Они устойчивы к деформации и выдерживают довольно большие нагрузки. Их схема сборки не требует крепежа, так как соединение ведется замковым методом.

Укладка листов пенофола

Подготовка поверхности

Поверхность под укладку теплого пола (ТП) готовят в несколько этапов:

Устройство основания

Основание, на котором будет уложена система внутрипольного подогрева, должно быть ровным и строго горизонтальным. Поэтому нужно полностью демонтировать старую стяжку и залить очищенную плиту перекрытия самовыравнивающей смесью.

Укладка теплоизоляционного слоя (после высыхания смеси)

Ее материал и толщина будут зависеть от конкретной ситуации.

Если ТП используется в качестве дополнения к обычному радиаторному отоплению, то есть тепловая мощность системы невелика, в качестве теплового барьера можно применить материал типа Пенофола (вспененный полиэтилен, нанесенный на фольгу).

Если внутрипольный подогрев является основной системой, но укладывается он на междуэтажном перекрытии (над отапливаемым помещением) – теплоизоляционный слой набирают из пенопластовых листов общей толщиной от 30 до 50 мм. При наличии лишних средств можно применить более прочную модификацию пенопласта – экструдированный пенополистирол.

Если же ТП сооружается на первом этаже или над неотапливаемым помещением, тепловой барьер следует делать особенно мощным: делается засыпка из керамзита, поверх которой укладывают слой пенопласта толщиной от 70 до 100 мм.

Обратите внимание на выпускаемые современной промышленностью специальные теплоизолирующие материалы для ТП.

Стоят они дороже обычного пенопласта, но зато имеют уже готовые пазы для труб, наличие которых сильно упрощает работы по монтажу.

Завершающие операции

На теплоизоляцию укладывается гидроизоляционное покрытие (подойдет полиэтиленовая пленка).

На стенах по всему периметру помещения прямо над теплоизоляцией крепится демпферная лента.

Она даст возможность бетонной стяжке свободно менять размеры при перепадах температур, без чего та может растрескаться. Как устроен водяной теплый пол?

Нетрудно догадаться, что гидравлическое сопротивление у такого контура, представляющего собой тонкую изогнутую трубу длиной до 90 м, значительно выше, чем у радиатора.

Этим обусловлены два отличия ТП от радиаторного отопления:

  • контуры можно подключать только по параллельной схеме;
  • теплоноситель в системе может циркулировать только принудительно, то есть в обязательном порядке должен использоваться циркуляционный насос.

Параллельный способ подключения контуров предусматривает наличие коллекторов. Их должно быть как минимум два: на линии подачи и на «обратке».

Структура теплого водяного пола

Необходимость применения насоса делает систему ТП энергозависимой, то есть при отсутствии электроснабжения работать она не сможет. Это единственный недостаток данного вида отопления. Однако, он с лихвой перекрывается преимуществами:

  • Величина теплопотерь является минимальной (в 1,4 – 1,7 раза меньше, чем у радиаторного отопления), поскольку, во-первых, нагретый воздух не контактирует со стенами, а во-вторых, благодаря значительной площади контуров-радиаторов ТП может работать в низкотемпературном режиме (теплопотери пропорциональны разности температур).
  • Нагретый воздух сразу поступает именно туда, где он нужен, а не улетучивается вдоль стен под потолок, как это происходит в случае с обычным радиаторным отоплением.

Поскольку контуры ТП проложены скрытым способом – в конструкции пола, интерьер помещения становится безупречным.

Эксплуатационные и физические характеристики теплых полов

При организации напольного отопления к нему предъявляют следующие требования:

  • Температура поверхности пола должна находиться в диапазоне от 26 до 31 °С.
  • Температура теплоносителя должна располагаться в границах от 35 до 50 °С., его максимальное значение — 55 °С.
  • Максимальная разница между температурами подачи и обратки — 10 °С, оптимальным считается показатель в 5 °С.
  • Максимальная скорость движения теплоносителя — 0,6 м/с. Стоит отметить, что чем выше скорость рабочего тела, тем равномернее прогревается пол.
  • При укладке трубопровода обычно используют спиральную схему улитка, обеспечивающую более равномерный прогрев площади в сравнении с змейкой. При этом расстояние между витками может располагаться в диапазоне от 100 до 300 мм.
  • Обычно для теплых полов применяют трубы из сшитого, термостойкого полиэтилена, металлопласта или меди. Наиболее часто используемый при прокладке диаметр труб — 16 мм.

Рис. 3 Автоматический воздухоотводчик и принцип его работы

Способы установки

Монтаж водяного теплого пола может производиться одним из доступных способов:

  • бетонная стяжка — заливка должна быть выполнена не менее чем 3 см над трубами;
  • укладка труб в заранее подготовленные пазы пенополистирола. После укладки труб производится стяжка;
  • укладка в деревянные пазы — чаще всего используется в деревянных домах с полом из дерева.

Укладка теплого пола под бетонную стяжкуУкладка труб теплого пола в деревянные пазыУкладка труб теплого пола в пазы пенополистирола

Структура пола и необходимые материалы

Как устроен теплый водяной пол? В качестве нагревательного элемента в таком покрытии выступает бетонная пластина – трубы, по которым циркулирует горячая вода, вмонтированы прямо в цемент. Слои покрытия располагаются в определенном порядке. Сначала делается цементно-песчаная стяжка, обязательно с ровной поверхностью, затем на нее укладывается слой термоизоляции. Изоляционный слой должен быть сопровожден алюминиевой пленкой. Пленка выполняет важную функцию: она не дает теплу уходить в основание пола и стен, то есть снижает уровень потери тепла. На теплоизоляцию выкладываются сами трубы, которые должны быть хорошо прикреплены к основанию.

Технология установки теплых покрытий, применяемых на водяных полах, включает в себя заливку конструкции цементным раствором, на который уже настилается декоративное покрытие в виде ламината, ковролина или других материалов. Для функционирования всей такой системы отопления необходимо специальное оборудование, обеспечивающее циркуляцию горячей воды по трубам внутри стяжки: насос, распределители контуров и блок управления.

Монтаж на деревянное основание.

Установка водяного пола может производиться не только с использованием бетонной стяжки, существуют и другие варианты. Теплый пол может быть смонтирован без цементной стяжки: этот способ используется в случаях, когда помещением имеет небольшую высоту или когда есть ограничения уровня нагрузки на перекрытия. Чем этот вариант отличается от стяжки? Цементная стяжка здесь отсутствует. Отделочный материал стелется на слой из алюминиевых листов, на которые предварительно была прикреплена гидроизоляция из влагопоглощающих материалов.

Другой вариант монтажа теплого пола – применение деревянной системы, когда пол монтируется на лаги или перекрытия. Деревянные системы могут быть реечными и модульными, их используют чаще всего при проведении работ в щитовых домах модульного типа.

Качественный водяной пол получится только в том случае, если все его компоненты будут подобраны правильно. На что обратить внимание при выборе основных материалов: труб, изоляции и бетона для стяжки?

Трубы, используемые для сборки теплых полов, делают из полимерных материалов и металлов, не подверженных коррозии. При выборе труб для водяного пола обратите внимание на трубы из полибутена, полипропилена и металлопластика. Трубы – основной рабочий элемент водяного пола, поэтому к их качеству предъявляются самые высокие требования.

Маты теплоизоляционные.

Изделия из черных металлов не могут быть использованы, так как такой материал нельзя вставлять в бетон – это требования ГОСТ. Трубы для холодного или горячего водоснабжения также не применимы, для теплого водяного пола подойдут только отопительные трубы. Среди основных характеристик труб следует отметить их 100% герметичность, наличие защитного слоя, исключающего диффузию, внешний диаметр в диапазоне 1,6-1,8 см и способность изгибаться вручную.

Для пола в конкретном помещении требуется цельный кусок трубы, только в этом случае можно гарантировать длительный срок службы теплого пола. Срок службы самой трубы должен соответствовать сроку эксплуатации самого здания и составлять несколько десятков лет.

В качестве термоизоляции подойдет любой материал с пористой структурой, можно использовать даже пенопласт. Если вы решили уложить в своей квартире теплые полы, то лучше всего обратить внимание на специальный материал с наклеенной фольгой. На ней уже имеется разметка, благодаря которой легче уложить трубы. Для исключения образования теплового моста от нагревательной пластины к стенам предлагается использовать демпферную ленту или все тот же пенопласт.

Технология укладки теплых полов с бетонной стяжкой имеет еще одну особенность: обычный бетон здесь использовать не рекомендуется. В смесь для стяжки необходимо добавлять пластификатор – исключительно в рекомендуемых количествах, он обеспечит наилучший контакт с трубами.

Для декоративного покрытия теплого можно использовать ковролин, ламинат, паркет – материалы, которые выдерживают температурные нагрузки. При их покупке обратите внимание на значение теплового сопротивления, не любой материал подойдет для водяного пола. Текстильные и деревянные покрытия дополнительно должны обрабатываться термоустойчивым клеем.

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока.

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

  1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
  2. Использовать для этого нужно трубу DN
  3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
  4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
  5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
  6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Используемые материалы и технология проведения работ

Гидроизоляция

Система подогрева пола по своей сути не решает полностью проблемы отопления дома. Она скорее усиливает ту систему, которая уже есть, дополняя ее в наиболее критичных местах. Исходя из этого, все мероприятия по подготовке имеют цель. Кроме всего прочего, сделать качественное утепление пола здания. Независимо от основания пола делается расчистка и уплотнение существующего бетонного или земляного основания. Дальше идет формирование многослойного пирога. Первым слоем будет укладываться гидроизоляция. Независимо от  того, где находится помещение слой гидроизоляции должен обеспечить не только защиту от проникновения влаги из грунта, но и не дать пролиться теплоносителю. Это очень актуально для помещений на втором этаже. Поэтому первое, что понадобится – это качественный материал для гидроизоляции.

Стяжка

Второй момент заключается в том, что под прокладку труб необходимо жесткое и одновременно, обладающее хорошими теплоизоляционными свойствами основание. Это может быть основание из бетонной стяжки с керамзитовым наполнителем. А также может быть армированная бетонная стяжка поверх экструдированного пенополистирола. Толщина стяжки может колебаться от 8 до 10 см. При использовании армированной сварной сетки цементно-гравийная стяжка может иметь толщину около 5 см, этого достаточно, чтобы основание получилось прочным и твердым. Поэтому необходимо рассчитать и объем пенопластовой подложки, и армированной сварной сетки, и объем раствора.

Материал трубопровода

  • Полимерная труба;
  • Гофра из нержавейки;
  • Медная труба.

Полимерная труба самый распространенный материал, он легок, прост в обращении, не требуется большой квалификации, чтобы самостоятельно уложить его. Минус этого материала заключается в том, что есть определенные трудности с подключением его к радиатору или магистральному трубопроводу системы. Полимер использует специальные фитинги, работа с которыми требует определенной сноровки.

Гофра из нержавейки отлично переносит перепады давления и легко устанавливается, она более подвижная да и радиус изгиба у нее позволяет сделать петли более аккуратно. Но при подсоединении необходимо использовать специальные гайки и переходники. Да и цена такого материала значительная.

Медь обладает самой лучшей теплоотдачей, внутри трубки имеют гладкую поверхность и почти не имеют сопротивления движению жидкости. Но условия монтажа и дороговизна материала существенно сказываются на популярности материала.

 Подложка

Металлические экраны

Еще один материал, применяемый при монтаже это специальные металлические экраны для увеличения площади нагрева. Эти экраны вставляются в каналы пластин и фиксируют трубы.

Чтобы правильно рассчитать необходимое количество материала нужно не только измерить размеры комнаты, но и учесть, как будет прокладываться сама труба. Вариантов прокладки немного – змейка, улитка, при этом нужно помнить и о радиусах изгиба трубы. Помочь правильно рассчитать материал поможет калькулятор длины контура труб теплого пола. Для работы с ним достаточно ввести в окна размеры комнаты, тип используемых труб и указать, как будет делаться прокладка в помещении. Все расчеты сделает машина. Останется просто распечатать готовый результат с указанными размерами и планом прокладки.

Как сделать теплый пол своими руками в частном доме

Первые водяные теплые полы появились на территории нынешней Швеции около 6000 тысяч лет назад. Однако, как утверждают историки, в Древнем Риме существовало более совершенное устройство такого вида пола.

Довольно редко в наши дни можно встретить такой способ обогрева помещения и при возведении домов в проект они не вносятся. По этой причине организуется водяной теплый пол своими руками в частном доме или квартире.

При соблюдении технологии укладки теплого пола в итоге можно получить теплое и комфортное помещение.

Изготовление

Существует большое количество разнообразных систем подобного вида, которые обладают собственными характеристиками и особенностями установки. Поэтому крайне важно, перед тем как делать теплые полы в частном доме очень внимательно ознакомиться с прилагаемой к контролирующим узлам и системам инструкцией, или же составить свой собственный проект.

Выполняется монтаж водяного теплого пола в частном доме с соблюдением следующих основных этапов:

А теперь о каждом подробно.

Подготовка поверхности

Сначала выравнивается поверхность. Для этого выполняется цементно-песчаная стяжка. Чтобы обеспечить правильную работу системы лучше всего воспользоваться специальной смесью для выравнивания полов. Она способна почти полностью ликвидировать все неровности.

Поверхность следует обработать антибактериальной грунтовкой, это предотвратить появление грибка и плесени.

Далее по периметру стен на уровне пола приклеивается кромочная лента. При нагреве пол будет увеличиваться в размерах и чтобы не произошло его растрескивания и повреждения требуется установка данного материала.

Далее укладывается слой утеплителя. Это необходимо для экономии энергии нагревательных элементов, в противном случае будет отапливаться неиспользуемое пространство. Для таких целей лучше других утеплителей подходит пенополистирол, так как он очень прочный – способен выдерживать более 35 кг/см3.

Если площадь помещения в доме больше 50 м2, то водяной теплый пол необходимо делать с двумя контурами. Чтобы избежать действия расширения контуров друг на друга между ними следует закрепить кромочную ленту.

Укладка труб

На поверхность укладывается армирующая сетка. Она необходима для того, чтобы будущая бетонная стяжка имела надежное сцепление с поверхностью. Также к армирующей сетке можно крепить трубу в нужном положении, для этого используются пластиковые затяжки.

Нагревательные элементы могут быть уложены двумя способами, дающими наибольшую эффективность:

  1. змейка;
  2. улитка (укладка производится по принципу спирали).

В пользу какого вида принять решение зависит только от индивидуальных предпочтений того, кто занимается этой работой.

Установка основных узлов

Технология обустройства теплого водяного пола на этом этапе требует прокладки труб, необходимых для подведения теплоносителя к системе и вывода его на отопительный аппарат. При необходимости монтируются коллекторные шкафы, установка которых может осуществляться сразу или немного позже, после монтажа пола. Если в доме два или более этажей, то гребенки ставятся на каждом уровне.

Готовая система состоит из:

  • Узла смесительного
  • Коллектора
  • Контуров отопления.

Основным компонентов системы является смеситель, он не только готовит теплоноситель, но и обеспечивает его бесперебойную циркуляцию. Распределение потоков происходит благодаря коллекторам. Непосредственный нагрев пола осуществляется подачей теплой воды в трубы системы. Вот об этом поговорим немного поподробнее.

Монтаж всей конструкции

Существует несколько возможных схем установки с образованием греющей петли, вот некоторые из них:

  • Змейка
  • Спираль

При использовании первого варианта подача теплоносителя направлена от наружной стены, так как рядом с ней тепловые потери больше, чем в центре комнаты. В этом контуре тепло распределяется неравномерно. Чтобы это исправить используют одну из приведенных выше схем. Вдоль наружных стен шаг укладки элементов контура делают меньше, это поможет компенсировать потери энергии.

Технология укладки водяного теплого пола предполагает, что на 1 метр квадратный поверхности пола должно расходоваться около пяти метров трубы. Чтобы обогрев осуществлялся равномерно, следует придерживаться некоторых правил.

Так, к примеру, уложенный контур должен быть в длину не более 90 метров, шаг укладки при этом равен 20 см. Если монтаж пола осуществляется в помещениях с большой площадью, то ложится несколько отдельных петель.

Опрессовка системы

После окончания основных работ по укладке труб, установке распределительного коллектора и подключению к нему греющего контура, следует обязательно провести гидравлические испытания для проверки системы на герметичность и прочность. В трубы подается вода под давлением немного большим, чем обычное рабочее. Допускается снижение давления не более чем на 0,02 Мпа, при этом температура воды измениться не должна.

Опрессовку системы следует производить как минимум на протяжении суток и под давлением в 3-4 бар. Для этого используют гидравлический пресс или воздушный компрессор. Выявленные недоработки устраняются до покрытия труб стяжкой.

Бетонная заливка – все достоинства

Этот вид стяжки самый широко используемый, но следует иметь в виду, что в этом случае обычный бетон не подойдет. Современная технология водяных теплых полов требует использование раствора с маркой цемента не ниже М-300 и добавление в него пластификатора в количестве 0.6 – 1л/м2.

Толщина бетонной стяжки обычно выполняется выше уложенных труб на несколько сантиметров, но не более 15 см.

Ровность укладки обеспечивается заранее выставленными маяками. Важно производить заливку на теплые трубы, пока они находятся в расширенном состоянии, чтобы потом при нагревании не порвали бетон.

Стяжку оставляют на 28 суток для высыхания. После полного высыхания покрытия можно включать систему, повышая температуру в ней постепенно, а максимальное значение возможно только на третий день обогрева. И в заключение обустройства пола на него укладывается керамическая плитка или другое покрытие.

Деревянная система

Перечислим положительные и отрицательные моменты монтажа, который осуществляется при помощи деревянных брусков.

Плюсы

  • дополнительный слой теплоизоляции на полу.
  • небольшой вес конструкции.
  • небольшая толщина конструкции.
  • быстрый монтаж.
  • простой монтаж.

Минусы

  • влагобоязнь деревянного покрытия. При попадании на пол большого количества воды ее необходимо тут же удалить. Если этого не сделать, то финишное покрытие набухнет. Его придется заменить.

Монтаж

Как правило, применяется в домах из аналогичного материала: теплый пол монтируется сразу на деревянное перекрытие.

  1. На черновой деревянный пол укладывается подложка из вспененного полиэтилена с отражающей пленкой.
  2. Сверху монтируются бруски, между которыми будет располагаться греющая труба. Расстояние между брусками должно быть равно 20 мм. Для четкого измерения можно использовать металлическую пластину с пазами (ту же, которая использовалась в предыдущем варианте).
  3. Крепим бруски, используя саморезы, утапливая шляпки на 2 мм. Закрепив бруски, укладываем металлические пластины с пазами под трубы.
  4. Укладываем трубы в пластины.
  5. После этого укладываем гипсоволокнистые листы.
  6. Прикрепляем гипсоволокнистые листы при помощи саморезов к брускам. При монтаже стоит быть очень внимательным, чтобы случайно не просверлить нагревательную трубу.
  7. Трубы системы соединяем с коллектором.
  8. Теперь все можно завершить финишным покрытием, например, ламинатом, плиткой или паркетом.

Выбор нагревательного котла

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.

Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

Важно: Если коллекторных шкафов несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него – сужающие переходники. Это необходимо для равномерного распределения воды по системе.

общий вид всей системы (подключение радиаторов можно исключить)

Достоинства

Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:

  • достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;

Таблица решений для выбора системы водяного теплого пола

  • безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
  • экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
  • совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;

Можно совмещать водяной теплый пол со всеми напольными покрытиями

  • стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.

Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости. Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени.

Совокупные затраты на системы отопления теплыми полами за 5 лет

Что лежит в основе технологии

Для того чтобы произвести установку необходимого оборудования правильно, следует ориентироваться на такие принципы:

  • в документации к оборудованию должно быть зафиксировано давление в 8,5 атмосфер, и не больше;
  • температурный режим должен быть таковым, чтобы теплоноситель прогревался не более чем на 55°С;
  • коллекторные узлы подключаются непосредственно к радиаторам.

Рабочие параметры обогреваемой поверхности просчитываются еще на подготовительном этапе. От этого будут зависеть базовые характеристики всего устройства. Для начала следует определиться, будет ли теплый водяной пол двухтрубным или однотрубным. У первого в наличии два трубопровода (для разогретого теплоносителя и для уже остывшего, который возвращается обратно по направлению к котлу для нагрева). При наличии одного трубопровода, вода циркулирует только по нему.

В этом случае понадобится дополнительная процедура подключения коллектора теплого пола. Установка производится вслед за прибором отопления, который позволит самостоятельно, без установки дополнительного оборудования, в нужный момент снизить температуру горячей воды или другого используемого теплоносителя. Применение гравитационного принципа перемещения теплоносителя не имеет смысла, так как таким образом добиться оптимального функционирования всего устройства невозможно. Возникнет гидравлическое сопротивление при прохождении воды из трубы большего диаметра к более маленькому. Самостоятельно вода его преодолеть не сможет.

Процесс подключения через розетку.

Все работы выполняются по следующему алгоритму:

  1. Установить терморегулятор. Для этого используется несколько способов монтажа: скрытый либо накладной;
  2. Провод, предназначающийся для заземления, подводят к распределительному щитку;
  3. Нагревательный кабель и провод от термодатчика помещают в штробу;
  4. Все провода подсоединяются согласно схеме, которая идет в комплекте с термостатом;
  5. Подключают пол.

Важно! Перед проведением монтажных работ рекомендуется учесть особенности подключения.

Следует ли оставлять теплый пол зимой?

Решите ли вы профессионально установить систему теплого пола или сделать это самостоятельно с помощью комплекта для подогрева пола, вы будете чрезвычайно благодарны за это этой зимой. Когда мы спускаемся в холодную британскую зиму, у вас может возникнуть соблазн оставить отопление на максимальном уровне. Но действительно ли это хорошая идея и нужна ли она вообще?

Что такое теплый пол?

Вкратце, теплые полы могут представлять собой электрическую или водяную систему отопления, которая устанавливается под вашими полами.Это позволяет равномерно распределять тепло по всему дому от пола вверх. Многие из тех, кто обсуждает вопрос о том, стоит ли выбирать систему теплого пола или радиаторы, решат выбрать пол с подогревом. Почему?

  • Это может сэкономить много денег на счетах
  • Невидимые системы отопления более эффективно отапливают дома
  • Более эстетично.
  • Не требует особого обслуживания по сравнению с традиционной радиаторной системой.

Итак, если вы решили инвестировать в полы с подогревом, у вас может возникнуть вопрос, какая система полов с подогревом является лучшим выбором? Доказано, что как электрические, так и водные системы одинаково эффективны, так что это действительно зависит от ваших личных предпочтений.

Следует ли оставлять пол с подогревом на весь день?

Рекомендуется, чтобы в разгар зимы система теплого пола всегда оставалась включенной. Хотя он должен иметь разную температуру в зависимости от использования и активности в доме. Это связано с тем, что для прогрева полов с подогревом может потребоваться два-три часа, поэтому лучше не отключать его полностью. Особенно, когда на улице очень холодно. Постоянное поддержание низкой температуры гарантирует, что ваш дом будет отапливаться быстрее, когда вам это нужно.

Используйте термостаты эффективно, чтобы избежать высоких счетов

Хотя мы рекомендуем держать его постоянно включенным в самые холодные периоды зимы, он не должен постоянно поддерживать высокую температуру. Держите на пониженном огне. Вы обнаружите, что когда вам действительно нужно повысить температуру, она поднимется до комфортного уровня намного быстрее.

Возможно, стоит инвестировать в интеллектуальный термостат, чтобы вы могли программировать систему теплого пола из любого места с помощью мобильного устройства.Это даст вам больше контроля над вашей системой, а также снизит ваши счета за электроэнергию. Использование интеллектуального термостата означает, что вы можете определить желаемую температуру в каждой комнате. Вы также можете дистанционно запрограммировать температуру на разное время дня. Это может сэкономить вам до 25% на счетах за электроэнергию, поэтому определенно стоит подумать. Есть также много других способов сократить ваши счета с помощью теплых полов.

График температуры в зависимости от ваших предпочтений и требований

Большинство людей любят просыпаться в теплом доме, так как это облегчает вставание с постели, поэтому запрограммируйте его на повышение температуры за двадцать минут до пробуждения.Когда все выйдут из дома, вы можете запланировать его снижение до температуры «покоя», когда никого нет дома. Подготовьте его к возвращению домой, чтобы он был теплым и поджаренным.

Убедитесь, что ваш дом хорошо изолирован, чтобы избежать потерь тепла

У хорошо изолированного дома много преимуществ. Эффект от систем теплого пола можно максимизировать за счет надлежащей теплоизоляции. Если вы обнаружите, что он не отапливает вашу комнату эффективно, вероятно, это связано с плохой изоляцией.Чем лучше изолирован ваш дом, тем меньше вам нужно будет повышать температуру теплого пола. Убедитесь, что все зазоры или трещины устранены, чтобы ваш дом был максимально энергоэффективным.

Обогревайте наиболее используемые помещения

Немного очевидное. В более просторном доме нет необходимости оставлять пол с подогревом включенным всю зиму в каждой комнате. Если вы знаете, что собираетесь использовать редко используемую комнату в какой-то конкретный день, просто включите отопление за несколько часов до этого.

Возможен ли теплый пол в многоквартирных домах?


Статистика

По данным Национального совета по многоквартирным домам (NMHC), только в 25 крупнейших городах США насчитывается около 4,5 миллионов квартир, причем на квартиры приходится до 50% всего жилья в таких городах, как Нью-Йорк, и до 42% в Лос-Анджелесе. Анхелес.

Выпуск

Жизнь в городе, безусловно, дает определенные преимущества, такие как общественный транспорт, более легкий доступ к магазинам, медицинским учреждениям, развлечениям и т. Д., Но также неизбежно имеет ряд недостатков.Среди них – неспособность жителей квартир выбрать альтернативную систему отопления для своего дома. В старых зданиях обычно есть плинтусы с горячей водой или паровые радиаторы. Более новые часто имеют PTAC или подобное оборудование для принудительного воздушного отопления. Все они проверены временем как неудобные методы обогрева помещений, часто с такими побочными эффектами, как сухость кожи или проблемы с дыханием. Последнее особенно характерно для жилых помещений с системами принудительного воздушного отопления, которые не только сушат воздух, но также задерживают в воздухе пыль и другие аллергены, вызывающие респираторные заболевания.

Решение

Излучающий пол с подогревом (RFH), без сомнения, самый здоровый способ обогреть любую часть дома – будь то холодный пол в ванной или спальне. Однако не все типы систем лучистого отопления можно установить в типичном многоквартирном доме.
Гидравлические (горячая вода) системы RFH, например, не подходят – не только потому, что они ограничены строительными нормами, но и потому, что их невозможно установить. Учитывая средний размер квартиры, в ней просто нет места для всего оборудования, включая котлы, резервуары, насосы, трубопроводы, клапаны, элементы управления и прочее.
С другой стороны, электрическое лучистое отопление пола потребует только специального выключателя и незначительных электромонтажных работ. Поскольку нагревательный кабель весит лишь небольшую часть по сравнению с трубкой PEX, заполненной водой, и имеет толщину всего 1/8 дюйма, он не требует каких-либо особых архитектурных решений, громоздкого и дорогостоящего оборудования и не приведет к значительному увеличению высоты пола.

Поговорите со своим подрядчиком сегодня и узнайте, подходит ли система электрического теплого пола HeatTech для вашей квартиры.

Плюсы и минусы лучистого тепла для пола

Система лучистого обогрева пола использует электрические змеевики или водопроводные трубы с подогревом, установленные под полом. Тепло от змеевиков или трубок излучается вверх и нагревает жилое пространство. В отличие от систем обогрева с принудительной воздушной печью, которые нагревают воздух в доме, система лучистого обогрева пола работает за счет излучения тепла, тем самым нагревая предметы над полом. Ниже перечислены некоторые из общих преимуществ и недостатков, связанных с покупкой, установкой и использованием систем лучистого отопления для пола.

Обзор систем лучистого отопления на Amazon

Преимущества лучистого тепла

Система лучистого отопления в полу намного долговечнее, чем обычная печь. Высококачественная система лучистого отопления может прослужить более 35 лет при правильном уходе и обслуживании. Для сравнения, печь может прослужить не более двух десятилетий.

Системы лучистого отопления для пола доступны в 2 версиях – гидравлические системы, в которых используется вода с подогревом, и электрические системы, в которых используются электрические змеевики.Гидравлические системы более дороги в установке, но подходят для установки в новых домах и для проектов целого дома. Системы электрического отопления дешевле в установке, но могут иметь более высокие эксплуатационные расходы.

По сравнению с системами принудительного воздушного отопления, используемыми в большинстве домов, система лучистого отопления для пола обычно имеет более высокий КПД и лучшее удержание тепла. Это связано с тем, что тепло сохраняется в нижней части комнаты, в отличие от систем с приточным воздухом, где тепло поднимается. В результате большинство людей чувствуют себя комфортно при более низкой температуре, используя лучистое тепло в полу.Это также может привести к значительной экономии энергии.

У аллергиков часто возникают серьезные симптомы, когда воздуховоды и вентиляционные отверстия в доме загрязнены. Таким образом, внутрипольная система лучистого обогрева подходит для людей, склонных к аллергии, потому что нет зависимости от каналов или вентиляционных отверстий, которые выдувают теплый воздух для обогрева дома.

Больше свободы в расстановке мебели, потому что нет вентиляционных отверстий, которые можно было бы оставить открытыми.

Системы лучистого отопления для пола работают тихо и эффективно.Трубы или змеевики под ними не издают звука, в отличие от печей, которые могут быть шумными.

Если вы живете в старом доме, вы можете установить внутрипольное лучистое отопление только в определенных частях дома. Электрические системы лучистого отопления требуют меньше работы по установке по сравнению с гидравлическими версиями.

Недостатки лучистого тепла

Излучающая система в полу может медленно нагревать жилое пространство. Гидронная система может занять несколько часов, тогда как электрическая система может занять около часа.Бетонные полы также очень долго нагреваются. Однако, поскольку удержание тепла превосходно, большинству домовладельцев может быть полезно включать систему в непиковые часы.

Установка внутрипольной излучающей системы требует больших начальных затрат по сравнению с традиционной топочной системой. Большинство людей считают эти затраты слишком высокими и предпочитают печь для обогрева.

Системы лучистого обогрева пола не требуют особого ухода или обслуживания. Однако любое повреждение системы, особенно если она гидравлическая, может привести к дорогостоящему ремонту.Также сложно обнаружить проблемы в трубах или змеевиках из-за расположения под полом.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Установка лучистого обогрева под полом

СИДЕНИЕ на полу перед теплым огнем, пока на улице скапливается снег, – хороший способ провести зимний вечер, особенно если сам пол жареный, а пальцы ног удобны перед бревнами. даже зажигаются.

Один из способов гарантировать это – лучистое отопление, «один из наиболее эффективных способов обеспечения тепла в доме», – сказала Александра Бандон, редактор журнала This Old House. Благодаря лучистому теплу домовладелец обычно экономит около 30 процентов годовых расходов на топливо в расчете на одну комнату, «независимо от того, какое топливо вы используете», – сказала она. А поскольку используется меньше топлива, он считается более экологически безопасным, чем традиционные методы отопления дома.

Существует два типа лучистого отопления: гидравлические системы, которые распределяют нагретую воду по трубам под полом, и системы, использующие электричество в качестве источника тепла под ногами.

Поскольку электричество дороже, последние системы обычно ограничиваются одной или двумя небольшими комнатами, такими как ванная комната или кухня. Поэтому предпочтение отдается гидравлическому методу.

Профессионал может выполнить установку по цене от 12 до 15 долларов за квадратный фут, включая стоимость установки водонагревателя и набора средств управления, связывающих его с водяным полом. Но домовладельцы, которые оставляют только водонагреватель и клапаны профессионалам и устанавливают систему напольного покрытия сами, могут сэкономить около 4 долларов на квадратный фут.

Лучшее время для установки системы – во время строительства дома. Старые дома можно модернизировать, но это не всегда просто: если нижняя сторона пола не может быть достигнута через подвал или подвал, пол необходимо вырвать и заменить, что увеличивает стоимость. Тем не менее, многие домовладельцы считают, что чистая экономия топлива того стоит, особенно если они планируют оставить дом на некоторое время.

Для домов с подвалами или подвальными помещениями типичный способ установки гидронной системы – это прикрепить трубку PEX (сделанную из гибкого полиэтилена на нефтяной основе) к нижней стороне пола.Это делается путем скрепления двух параллельных линий трубок в промежутках между балками. «Одна линия не нагревает достаточно тепла для равномерного обогрева пространства между балками», – сказал Кевин Ингаллс, менеджер по продажам Radiantec.com, компании из Линдонвилля, штат Вирджиния, которая продает материалы для самостоятельной работы. Затем труба покрывается алюминием, чтобы направить тепло на черный пол.

Не все этажи располагаются над подвалами или коридорами, особенно в многоэтажных зданиях. Поэтому пол обычно рвут, чтобы обнажить черновой пол.Панели с алюминиевой подкладкой, шириной 7 дюймов и длиной 48 дюймов с продольной прорезью по центру, прикреплены к черному полу для размещения PEX. Силикон впрыскивается в канавки, а PEX забивается резиновым молотком.

В любом случае, как только гидронная система установлена, вызывается сантехник и трубка присоединяется к насосу, нагревателю и коллектору (набор элементов управления, скрученных вместе и подключенных к источнику горячей воды). Каждый клапан соответствует определенной части дома и управляется собственным термостатом.Воду можно нагреть от отдельного водонагревателя, печи или бытового горячего водоснабжения. (Чтобы согреть дом, температура воды должна быть от 85 до 105 градусов по Фаренгейту, в зависимости от того, насколько холодно на улице.)

Как это делает дом теплым и жарким?

«Пол теперь функционирует как огромный радиатор», – сказал Рик Арнольд, строитель из Уикфорда, штат Род-Айленд, и редактор журнала Fine Homebuilding.

Городским жителям, которые хотят водяное лучистое отопление в своей гостиной или спальне, может не повезти.Артур Вайнштейн, юрист по кооперативам и кондоминиумам на Манхэттене, сказал, что большинство городских зданий ограничивают использование водяных систем ванными комнатами или кухнями, потому что там водопровод.

Но электрические нагревательные маты – это вариант. Николас Моттет, менеджер по маркетинговым коммуникациям Warmly Yours в Чикаго, сказал, что его компания производит коврики, которые можно установить под ковриком, ковром от стены до стены или плиткой. Коврики, сертифицированные лабораторией Underwriters Laboratories как безопасные даже во влажных помещениях, жестко подключены к электрической системе или подключены к розетке.«Для большинства ванных комнат общая стоимость системы составит от 400 до 800 долларов, – сказал г-н Моттет.

Теплый пол с подогревом | Типы, обслуживание и многое другое

Стоимость установки теплого пола

Системы лучистого теплого пола недешевы.

«Для установки водяных лучистых полов в каждой части дома площадью 2 000 квадратных футов средняя стоимость колеблется от 14 000 до 48 000 долларов, при этом большинство домовладельцев платят за проект около 28 000 долларов», – говорит Мигелес.

Однако эти цифры включают затраты на демонтаж существующих полов. Установка лучистого теплого пола в новостройках часто бывает значительно дешевле.

Существуют также разные способы установки, некоторые из которых дороже других. Однако выхода нет: системы водяных полов с лучистым обогревом стоят дорого.

Посетите веб-сайт Боба Вила для получения подробной информации обо всех различных методах установки. Также см. Этот старый дом для получения дополнительной информации об отоплении всего дома и различных методах установки.

Предполагаемая экономия на счетах за электроэнергию

Напольные системы, тем не менее, могут значительно сэкономить домовладельцам на счетах за электроэнергию. Мигелес говорит, что есть три фактора, которые определяют, какую экономию энергии вы можете ожидать:

«Первый – это ваш котел . Ваш бойлер – это то, что нагревает воду, и для этого требуется энергия. Как и печи, котлы имеют несколько степеней эффективности, при этом более эффективные котлы стоят дороже. Они могут работать на газе, масле, пропане или электричестве, поэтому точная стоимость может варьироваться.

Далее необходимо подумать, есть ли у вас бетонный черновой пол для лучистого отопления или сухой слой фанеры. Бетон обеспечивает лучшую производительность, поэтому вы можете максимально использовать энергию ».

«Наконец, – говорит Мигелес, – насколько хорошо изолирована комната и какая температура вы устанавливаете, также влияет на вашу экономию.

Но насколько дешевле теплый пол по сравнению с системами с принудительной подачей воздуха конкурентов?

«По данным Radiant Professionals Alliance, большинство домовладельцев видят в среднем от 10 до 30% экономии энергии в год», – говорит Мигелес.

Что делать, если что-то пойдет не так?

По общему мнению, с системой лучистого обогрева редко когда что-либо идет плохо. Однако, прежде чем вы решите установить его, вам следует учесть некоторые моменты:

Изоляция

Лучистое тепло лучше всего работает в хорошо изолированном доме.

Даже если вы почти уверены, что в вашем доме была хорошая изоляция на момент постройки, изоляция со временем может ухудшиться. Выявление и устранение плохой изоляции может быть сложным процессом, но быстро и легко проверить чердак: если вы видите верхнюю часть балок на чердаке над изоляцией, скорее всего, вам нужно улучшить изоляцию потолков. .

Источник топлива

Убедитесь, что вы выбрали источник топлива, который является экономичным в вашем регионе. Если вы используете электричество, вы можете сэкономить на счете за электроэнергию, если используете его в основном в непиковые часы. Большие бетонные полы можно нагреть (или зарядить) электричеством в ночное время и, возможно, не потребуется больше электричества в течение дня.

Термостат

Одна из самых простых вещей, которую вы можете сделать, чтобы проверить, работает ли ваш термостат, – это проверить, нет ли на него электричества.Самый безопасный способ сделать это – использовать бесконтактный тестер напряжения. Если вы обнаружите, что на термостат не поступает питание, возможно, вы отключили автоматический выключатель. Если питание есть, но термостат все еще работает со сбоями, обратитесь к инструкциям производителя для поиска и устранения неисправностей.

Тип напольного покрытия

Некоторые напольные покрытия лучше справляются с лучистым теплом пола, чем другие. Например, керамическая плитка хорошо нагревается и равномерно распределяет тепло.Однако ковры действуют как изоляция и затрудняют проникновение тепла в комнату.

Отвод газа

Некоторые специалисты советуют использовать канифольную бумагу вместо толя под ламинатным полом при установке системы лучистого теплого пола. По мере того, как гудронная бумага нагревается, она может выделять газ, вызывая неприятный запах в доме.

Неравномерный нагрев

Если ваша новая система теплого пола нагревает пол неравномерно, причиной может быть плохой монтаж.Не стоит экономить на теплых полах. Если ваша система плохо установлена, единственное решение – переустановить ее.

К счастью, неравномерное нагревание с большей вероятностью вызвано неисправным оборудованием, например, неисправностью котла или неисправностью коллектора. Вам нужно будет позвонить профессионалу, чтобы диагностировать и устранить большинство проблем.

Воздушные замки

Если воздух попадет в трубопровод, проходящий под полом, это может привести к тому, что эта зона перестанет нагреваться.В зависимости от вашей системы, очистка воздуха может оказаться непростой задачей. Поскольку вы имеете дело с системой под давлением, возможно, вы захотите, чтобы за вас это сделал профессионал.

Что вы можете сделать, чтобы сохранить свой лучистый пол с подогревом?

Как и любую другую систему отопления, вы должны планировать ежегодное обслуживание специалистом по HVAC. Хотя труб прослужат всю жизнь в доме, есть механические части, такие как насосы и бойлеры, которые следует проверять.Обычно эти части бесшумны, поэтому если они начнут шуметь, это может указывать на проблему. Техник может очистить насос, а также проверить клапаны давления. Если они начинают изнашиваться, их можно заменить до того, как возникнут какие-либо серьезные проблемы.

Одним из преимуществ лучистого тепла является отсутствие фильтров или каналов, требующих регулярной очистки. И нет необходимости в вентиляции на открытом воздухе.

Ежегодное техническое обслуживание должно включать тщательный осмотр и испытание для проверки давления, которое может указывать на наличие утечек.Утечки могут означать попадание кислорода в систему, что может привести к коррозии. Низкое давление также может указывать на то, что система не работает так эффективно, как должна, что приводит к более высоким счетам за коммунальные услуги.

Ваш поставщик услуг может заключить с вами контракт на профилактическое обслуживание, чтобы гарантировать, что все будет сделано своевременно.

Какова продолжительность жизни?

Когда он был впервые представлен в Северной Америке солдатами, вернувшимися из Европы после Второй мировой войны, использовались медные трубы, помещенные в бетон.Однако медь в бетоне довольно быстро подвергается коррозии, поэтому срок службы был относительно коротким. Сегодня используются высокотехнологичные пластмассы, срок службы которых может составлять более 100 лет. Механические части системы, такие как водонагреватель, насосы и т. Д., Могут потребовать более частой замены.

Вы можете продлить срок службы водонагревателей и бойлеров, поддерживая температуру немного ниже. Правильное ежегодное обслуживание также поможет продлить срок службы вашей системы.

Что хочет знать ваша страховая компания?

Компании по страхованию жилья захотят узнать, какой тип системы отопления имеет ваш дом, тип топлива и, если это система водяного водяного теплого пола, возраст устройства, используемого для нагрева воды.Полисы страхования жилья обычно покрывают ущерб, нанесенный водой в результате прорыва труб, поэтому вашей страховой компании важно знать, на какой тип риска они берутся. Тип вашей системы, а также возраст могут повлиять на то, сможете ли вы получить страхование жилья и по какой цене.

Эти системы действительно служат долго, но правильное обслуживание является ключом к поддержанию любой системы в хорошем рабочем состоянии. Если зимой у вас отключится тепло, это может привести к серьезным повреждениям, вызванным водой, из-за разрыва замерзших труб.Все заинтересованы в том, чтобы ваша система отопления была в хорошем состоянии.

Не забудьте подробно ознакомиться с полисом страхования жилья и проконсультироваться со своим агентом, если у вас возникнут какие-либо вопросы или вам потребуется разъяснение. В большинстве правил есть исключения в отношении ущерба, нанесенного водой из-за замерзания или прорыва труб, если вы были вдали от дома зимой. Или из-за повреждений, вызванных продолжительной утечкой воды в течение определенного периода времени. Некоторые компании могут потребовать, чтобы вы регулярно (или даже ежедневно) проверяли свой дом, если вы уехали в обычный отопительный сезон.В противном случае ущерб, причиненный замораживанием, не будет застрахован. Только представьте, что вы возвращаетесь домой к большому замороженному беспорядку, а потом обнаруживаете, что ваша страховка не оплатит ремонт. Важно точно знать, каковы требования, чтобы вы могли должным образом защитить свой дом и спокойно отдыхать во время отпуска.

Приобретая страховку жилья, убедитесь, что вы знаете все подробности о своем доме, включая систему отопления, чтобы вы могли предоставить точную информацию своему страховому агенту.Им необходимо знать тип риска, который они страхуют, а вам необходимо знать тип вашего страхового покрытия, прежде чем что-либо произойдет.

Часто задаваемые вопросы

Как включить теплый пол?

Вы используете лучистое отопление пола так же, как и стандартную топочную систему: с термостатом. Установите желаемую температуру, и система включится автоматически, когда температура упадет ниже, чем вы выбрали.

Большинство систем водяного теплого пола устанавливаются в разных зонах, что позволяет вам устанавливать температуру отдельно в каждой части вашего дома.У каждой зоны будет свой термостат.

Можно ли самостоятельно установить лучистые полы с подогревом?

Установка системы водяного водяного теплого пола в существующем доме – это большой проект, но по крайней мере часть его можно выполнить самостоятельно. Это зависит от вашего уровня комфорта прокладка труб и труб, а также разрыв и повторная установка полов. Также потребуется установить котельную, что, скорее всего, потребует помощи профессионала. Самостоятельная установка гидронной системы не рекомендуется, но не рекомендуется, если вы не уверены, что справитесь с масштабным проектом.

Электрические системы немного проще сделать своими руками, если у вас есть навыки безопасной установки электрических компонентов. Но это по-прежнему большая работа, потому что альтернативы взрывать пол нет.

Следует ли оставлять пол с подогревом постоянно включенным?

Системам теплого пола требуется до 3 часов для полного прогрева от холода, поэтому лучше оставить систему включенной большую часть времени, по крайней мере, при низкой температуре.

Лучшие системы лучистого теплого пола имеют термостаты с высокой степенью программирования, которые позволяют системе оставаться на очень низком уровне, пока вы на работе или во сне, и снова начинать нагревание за 30-60 минут до того, как вам это понадобится.

Можно ли поставить мебель на теплый пол?

Существуют некоторые ограничения относительно того, какую мебель вы можете разместить на теплом полу.

Следует избегать любой мебели с широким основанием и без зазоров. Например, не ставьте матрас прямо на пол. Также следует избегать использования ковриков.

Такие предметы могут задерживать тепло под собой, снижая эффективность системы и в некоторых случаях повреждая пол.

Мебель с зазором не менее 2-3 дюймов – это нормально.Это дает горячему воздуху достаточно места для правильной циркуляции.

Как выбрать правильный тепловой насос для теплого пола

Выбрать правильный напорный насос для вашего дома – непростая задача. Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.

В рамках новой серии по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого отопления полов.

Излучающее напольное отопление, также иногда называемое «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева вашего дома. Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.

Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом.Этот способ отопления дома эффективен, бесшумен и очень удобен.

Существует множество способов нагрева жидкости от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса. Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).

У этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов.Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:

Начальная стоимость

Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло. Тепловой насос серии W – это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления. Контур заземления – это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза.Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.

Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно. Это увеличивает стоимость геотермального теплового насоса.

Напротив, тепловой насос с воздушным источником собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения.Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.

Поскольку земляных работ нет, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.

Способность

Тепловой насос серии W и тепловой насос серии ATW нагревают воду до температуры 120 ° F для лучистого обогрева пола.Оба агрегата полностью реверсируются для подачи охлажденной воды для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.

КПД

КПД теплового насоса – это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы. Мы измеряем эффективность теплового насоса по формуле, называемой КПД.COP теплового насоса – это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.

Таким образом, можно с уверенностью сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.

Стоимость в месяц

Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке, но как насчет ежемесячных затрат? Опять же, именно здесь и проявляется эффективность.

Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла. Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.

Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат, возможно, придется работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.

Долговечность

Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго. Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении.Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.

Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникально разработанном тепловом насосе серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, – это воздушный змеевик, электронный расширительный клапан и вентилятор. Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов.Они все равно должны прослужить долго, но потребуется некоторое обслуживание наружной части машины.

Комфорт

Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный теплый пол в доме. В этом отношении два тепловых насоса равны.

Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги.Найдите дилера и получите бесплатное индивидуальное предложение!

8 причин выбрать подвальные этажи с подогревом

Подвал часто является одной из самых незаметных частей дома. Мы приложили много усилий, чтобы оформить гостиную в идеальном состоянии, уложив все детали для кухни и найдя идеальную отделку для главной спальни.

Подвал часто остается недостроенным и используется под склад. Тем не менее, ваш подвал не обязательно должен быть грязным убежищем, заполненным пауками.На самом деле подвал может быть одной из самых уютных частей вашего дома. И стоимость отделки подвала часто намного меньше, чем добавление квадратных футов над землей.

Однако подвал бывает сложно сделать комфортным, потому что, помимо прочего, пол зимой обычно слишком холодный. Это потому, что немногие плиты подвала достаточно изолированы, а земля под вашим домом отнимает у подвала тепла, из-за чего пол становится холодным.

Создать эффективное решение для обогрева цокольного этажа непросто, если вы просто используете традиционные методы канального отопления.Таким образом, лучистый пол быстро становится лучшим решением для обогрева подвала.

Ниже приведены некоторые из основных причин обогрева цокольного этажа.

1. Снижение затрат на электроэнергию

Коммунальные платежи стабильно растут. Становится все более важным тщательно анализировать энергопотребление в вашем доме и по возможности сокращать его. Это принесет пользу окружающей среде и бюджету вашей семьи.

Традиционные системы отопления, такие как радиаторы или принудительная вентиляция, требуют нагрева до 84 градусов, что может привести к более высоким затратам на электроэнергию.С другой стороны, полы с подогревом в подвале эффективны при более низкой температуре около 75 градусов.

Источник: geograph.org.uk

Системы лучистого отопления в меньшей степени подвержены утечкам воздуха, которые слишком часто встречаются в подвалах, они концентрируют больше тепловой энергии там, где она важна: на согревании пальцев ног!

2. Более равномерный нагрев

Лучистое отопление равномерно распределяет тепло по комнате. Температура в комнате более равномерная и постоянная, и вам никогда не придется сидеть рядом с тепловым каналом только для того, чтобы согреться.

Обычное воздушное отопление быстро нагреет ваш подвал, обычно за час или меньше, но затем температура быстро упадет, когда печь выключится. Через короткое время печь снова включается (потребляя больше энергии). Этот цикл длится весь день: горячий-теплый-холодный, горячий-теплый-холодный.

С другой стороны, лучистому теплу потребуется большая часть дня, чтобы достичь температуры, но с этого момента он будет оставаться стабильным, и для этого потребуется меньше энергии. Нет цикла горячее-тепло-холодное.

Как устроены полы с подогревом в подвале?

В теплых полах для отвода тепла используется электричество или горячая вода. В электрических полах используются кабели, проложенные в тонкие маты.

Электрические теплые полы

Коврики можно укладывать в качестве чернового пола под большинство типов полов, например под плитку, паркет, ламинат или бетон. Их подключают к термостату или таймеру. Коврики нагреваются, нагревая плиту пола и готовый пол.

Поскольку нагревательные кабели равномерно распределены по плите пола, выделяемое тепло равномерно распространяется по всему дому, создавая ощущение комфорта и тепла даже в самое холодное утро.

Водяной теплый теплый пол

Полы с водяным подогревом, также называемые полами с водяным подогревом, похожи на полы с электрическим подогревом, только они оснащены трубкой из полиэтилена с поперечными связями (PEX), по которой горячая вода циркулирует под полом. Это гарантирует достижение энергоэффективности при равномерном распределении лучистого тепла теплой воды по комнате, а не только к источнику тепла.

Источник: commons.wikimedia.org

3. Минимальные затраты на обслуживание

Хотя пол с водяным обогревом имеет более высокую стоимость установки, чем стандартные обогреватели, его обслуживание и эксплуатационные расходы ниже.Трубопровод, проложенный под бетонной плитой, обычно прочно закреплен и практически не требует обслуживания.

Стандартные обогреватели, с другой стороны, требуют регулярного обслуживания.

Бетонные полы с подогревом обеспечивают срок службы от 30 до 45 лет при минимальном уходе.

После завершения первоначальной установки все, что вам нужно, это включить термостат, чтобы перейти из холодного подвала в теплое жилое помещение.

4. Повышение доступности помещения

Подвал может быть одним из самых людных мест в вашем доме, где с потолка свисают трубы и электропроводка, а там хранится громоздкий набор инструментов.

Превратить подвал в жилое пространство может оказаться непростой задачей. Следовательно, вы, вероятно, захотите по возможности сэкономить место.

Стандартная топка или котельная с принудительной подачей воздуха занимает большую площадь. С другой стороны, система электрического теплого пола размещается как черный пол и не требует каких-либо громоздких механических средств.

Источник: commons.wikimedia.org

Излучающая система горячей воды также находится под полом и может быть нагрета небольшим настенным водонагревателем по запросу, который можно спрятать в туалете.Это позволяет вам свободно планировать подвальное пространство, не беспокоясь о блокировании источников тепла или добавлении более громоздких тепловых каналов.

5. Совместимость с различными напольными покрытиями

Отличительной особенностью лучистого отопления является то, что он совместим с большинством типов готовых полов.

Какие полы в цокольном этаже совместимы с полами с подогревом?

  1. Ковер
  2. Бетонная плита
  3. Плитка
  4. Ламинат
  5. Полы деревянные

6.Относительно легко установить

Возможно, у вас ограниченный бюджет, и вы подумываете о надежной системе отопления для бетонной плиты в подвале. Системы обогрева полов, хотя и относительно дороги в установке, имеют преимущество в простоте установки .

На самом деле, если вы опытный гуру, занимающийся самодеятельностью, вы можете принять вызов и сэкономить деньги.

Если вы не заменяете бетонную плиту в подвале, вам нужно будет выбрать стиль электрического коврика для лучистого отопления, а не водяного.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
