Теплый пол через теплообменник: Теплообменники для теплого пола | Теплообменники от Производителя с Доставкой по России

Содержание

Теплообменник для теплого пола

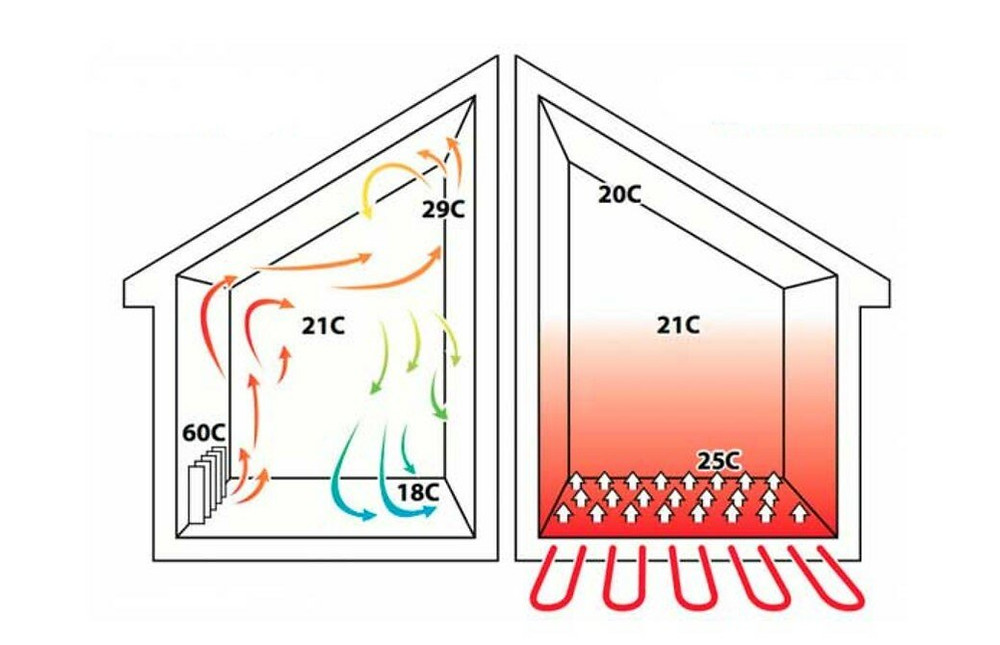

Комфорт, гигиеничность, безопасность и экономичность – основные факторы, определяющие концепцию обустройства жилища современного человека. И чтобы создать в помещении оптимальный температурный баланс люди все чаще люди монтируют водяной теплый пол в квартире или частном доме, тем более что по сравнению с электрическими аналогами такие системы отопления являются:

• Полностью безопасными для проживающих;
• Сочетаемыми со всеми видами напольных покрытий;
• Более надежными, энергоэффективными и экономичными;
• Универсальными и интегрируемыми с уже смонтированными контурами отопления и различными устройствами автоматики.

Основы обустройства и схемы подключения

Водяной теплый пол в квартире работает с носителем, температура которого не превышает 45 ˚С. Низкотемпературный режим работы способствует созданию более благоприятного климата и упраздняет перенасыщение воздуха положительными ионами, что особенно актуально для астматиков, аллергиков и семей с маленькими детьми.

Если комплектация оборудования и схема теплого пола в квартире выполнены грамотно и на основе инженерных расчетов, то можно не только добиться качественного обогрева, но и полностью отказаться от использования радиаторов отопление, расширив тем самым полезную площадь и существенно изменив концепцию дизайна интерьера.

Если вы заинтересовались, как сделать теплый пол в квартире, то вам потребуется изучить порядок расчета гидравлического сопротивления и коэффициента теплоотдачи, проработать вопрос комплектации системы функциональным и регулирующим оборудованием, процесс выполнения теплоизоляции и декоративного оформления полов. При обустройстве загородных домов и дач не следует забывать о вероятности замерзания системы, в таком случае в носитель лучше изначально добавить этиленгликоль.

Проживание в многоквартирных домах накладывает ряд технических ограничений на внедрение энергосберегающих технологий. Смонтированный теплый пол от центрального отопления в квартире значительно увеличивает общее гидросопротивление, что тут же отражается на качестве отопления соседних помещений.

И если в новых домах контур водяного отопления зачастую уже заложен конструктивно, то получить официальное разрешение на переобустройство старых домов практически не реально.

И выход найден! Сегодня большинство инженерных специалистов и тех, кто решился произвести монтаж системы самостоятельно, используют пластинчатый теплообменник для теплого пола. Благодаря установке этого малогабаритного устройства достигается:

  • Увеличение эффективности отопления;
  • Компактность и повышенная надежность схемы в целом;
  • Гидравлическая автономность системы.

Пластинчатый теплообменник – компактен и эффективен

Функционально теплообменник для теплого пола в квартире – основное устройство, обеспечивающее процесс передачи тепла от внешнего носителя из общей теплоцентрали к внутреннему контуру. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Они располагаются встречно-параллельно по отношению друг к другу и внутри устройства создаются два контура: отдающий и приобретающий тепловую энергию, которые независимо омывают каждую пластину. Внешние конструктивные элементы изолированы от теплопроводных частей, соответственно потери энергии сведены к минимуму и можно не бояться, что члены семьи, дети или домашние животные смогут получить термический ожог от случайного прикосновения к теплообменнику.

Малое гидравлическое сопротивление, незначительный внутренний объем при обширной площади контакта, хорошая турбулентность потоков обуславливают высокий коэффициент теплоотдачи и равномерный прогрев жидкой среды.

Репродуктивный обмен энергиями, который обеспечивает теплообменник для теплого пола от центрального отопления, позволяет избежать непосредственного контакта содержащего ржавчину и взвеси теплоносителя общей централи с более чистым хладогентом замкнутого контура отопления полов. А так как пластинчатые элементы изготавливаются из качественных легированных сталей, характеризующихся химической инертностью и высокой коррозионной стойкостью, чистота рабочей среды поддерживается на протяжении длительного периода и соответственно:

Минимизируется образование известковых отложений; Снижаются затраты на используемый внешний теплоноситель; Увеличивается эксплуатационный ресурс оборудования.

Разборной или паяный теплообменник? Обращайтесь к профессионалам!

Разнообразие конструкций, типоразмеров и коммерческих предложений вносит сумятицу и становится все сложней правильно выбрать теплообменник для теплого пола, купить наиболее оптимальную по цене и характеристикам модель. Поэтому перед покупкой необходимо:

1. Компетентно произвести расчет рабочего давления, объемов и скорости греющего и нагреваемого контуров, минимальной площади пластинчатых элементов. Для этого можно прибегнуть к услугам специалистов продающей компании или воспользоваться специализированным программным обеспечением.

2. Основательно произвести сравнительный анализ технико-эксплуатационных параметров и условий монтажного подключения. Менеджеры предоставят полный перечень технических характеристик и разъяснят специфику подключения различных вариаций.

3. Учесть вариант выполнения ремонтных и сервисных работ. Теплообменник для теплого пола в квартире от центрального отопления или индивидуальной системы загородного коттеджа, как и любое технологическое оборудование, требует профилактического обслуживания. Разборным моделям потребуется чистка в сервисных центрах и возможно замена уплотнителей, паяные можно промыть самостоятельно или посредством услуг профессионалов.

4. Определиться с конструктивным исполнением. Разборные модели имеют ярко выраженный технический дизайн, в стандартном исполнении рассчитаны на предельное рабочее давление до 25 бар и требуют проведения периодического осмотра. Паяные модели более компактные, имеют обтекаемые формы и лаконичный дизайн, могут выдерживать гидроудары до 35 бар.

Монтируя теплый пол от отопления в квартире важно обеспечить его функциональность и гидробезопасность, предельно сохранить полезную площадь и соблюсти высокую эстетичность интерьера. Поэтому в квартире целесообразней установить паяный пластинчатый теплообменник для теплого пола, цена данных модификаций к тому же несколько ниже, чем у разборных конструкций.

Обращение в профильную компанию гарантирует разнообразие ассортимента, предоставление компетентных консультаций и соответствие продукции Госстандартам и заявленным параметрам.

Теплый пол от центрального отопления в квартире: подключение к системе

Содержание:

  • Пути реализации
  • Первый способ подключения
  • Второй способ подключения
  • Простые схемы для внедрения теплого пола
  • Просто и рационально
  • Метод понижения влияния теплового расхода
  • Недешевый метод, но эффективный

Если большинство считают что теплые полы возможны только при системах индивидуального отопления, то это заблуждение. При тщательных расчетах, можно изготовить теплый пол от центрального отопления в квартире. Для этого требуется серьезный подход, который позволит, плюс ко всему, выполнить работы своими руками.

В этой статье будут предоставлены схемы, которые покажут как осуществить грамотное подключение, чтобы не вызвать дисбаланс отопительной системы во всем доме. В пользу этого можно прочитать немало отзывов в интернете, а также увидеть видео.

к содержанию ↑

Пути реализации

Сразу стоит оговориться, что реализовывать теплый пол от центрального отопления нельзя при одном условии. Если выбранная схема подключения производит дестабилизацию гидравлического баланса и теплового потока. Как следствие это приводит к тому, что по стояку у соседей будут холодные радиаторы. Если же следовать подробным схемам, то такой проект вполне можно внедрять и вполне по силам своими руками. Более того, в таком случае теплый пол как основное отопление будет вполне естественным решением.

к содержанию ↑

Первый способ подключения

Существует система, которая называется как «первичные и вторичные кольца». Это подразумевает следующее: первичное кольцо – это центральная система, а вторичное кольцо – теплый пол. Такой метод подключения в квартире можно сделать при однотрубной системе. Для этого важно осуществить сбору и врезку в правильной последовательности (см. схему).

Врезка осуществляется на обратке, которая идет от радиатора.

Расстояние между врезками и от перемычки на радиаторе к ближайшей врезке должно строго соблюдаться.

На каждую врезку в обязательном порядке устанавливаются шаровые краны (1). На обратке помимо шарового крана врезается обратный клапан (2). Он организует направление теплоносителя строго в одном направлении и направит его в кольцо теплого пола. Далее, устанавливается смесительный узел, который состоит из трехходового клапана (3) и чуть дальше циркуляционного насоса (4). Сборку отопительного узла можно выполнить своими руками, если следовать вышеизложенной схеме.

Этот метод подключения водяного пола не спровоцирует дисбаланс в общей системе центрального теплоснабжения. Будет полностью отсутствовать вероятность сопротивления, которое может снизить общее давление. При этом в квартире будут теплые полы.

Данный метод совсем не сложный при подключении. Его можно выполнить своими руками, самое главное четко и правильно придерживаться руководства. Проблема может заключаться в другом. Соседи и коммунальные службы могут не понимать принцип действия этой системы, поэтому стоит подумать: нужно ли всем говорить о вашем достижении.

к содержанию ↑

Второй способ подключения

Этот метод реализации теплого водяного отопления не имеет недостатков предыдущего. Теплый пол от отопления в данном случае оборудуется теплообменником, как это указано на схеме.

Как видно, к обратке и подаче подключен теплообменник. На его месте ранее был установлен радиатор. Эта система абсолютно никак не влияет на общее давление в системе и не образует гидравлическое сопротивление. В принципе его тут и не может быть. Поступающий прогретый теплоноситель проходит только через теплообменник. Имеющийся теплоноситель в нем, никак не смешивается с теплоносителем из центральной системы. Тепловая энергия передается посредством стенок теплообменника.

При такой системе напольного водяного обогрева теплоноситель запускается из водопровода.

Как следствие созданное отопление в квартире можно по праву считать автономным. Вот только источником тепла будет теплоноситель из центральной отопительной системы. Если делать все своими руками, то самое главное сделать правильно и в согласии со схемой. Каждый из элементов, предоставленный выше на фото, имеет те же обозначения что и в первом случае. В реальности такая конструкция выглядит следующим образом.

Эта конструкция не займет много места, поэтому считается очень удобной.

Видео о монтаже напольного водяного отопления к центральнйо системе с использованием теплообменника:

Эти два метода являются рабочими схемами, которые используют многие люди, на что указывают многочисленные отзывы. При этом все сделать по силам самому, без помощи специалистов.

к содержанию ↑

Простые схемы для внедрения теплого пола

В тех случаях, когда коммунальные службы полностью запрещают внедрение водяного отопления, можно воспользоваться альтернативными вариантами, не убирая радиаторы отопления, а направив тепло в пол.

Просто и рационально

Схема с нерегулируемой системой

При такой установке потребуется использовать циркуляционный насос. Очень важно приобрести насос с маленькой мощностью. Подойдет агрегат, который будет иметь расход до 10 л/мин. При этом труба должна иметь Ø16 мм, а длина ветки не больше 70 метров. Главный минус этой системы заключается в невозможности регулирования. Более того, если в помещении имеются большие теплопотери, то в результате батареи и полы будут остывшими.

к содержанию ↑

Балансирующая регулировка

Схема с ручной регулировкой и с наличием балансирующего крана

Здесь внедрен балансирующий кран. За счет него можно значительно снизить движение потока по теплому водяному полу. Соответственно снижается уровень температуры. Это важно, ведь теплоноситель с центральной системы имеет большую температуру. Для регулировки кран открывается на необходимое положение, обеспечив достаточный пропуск.

к содержанию ↑

Метод понижения влияния теплового расхода

Схема с трехходовым клапаном

Водяной теплый пол в квартире в данном случае реализовывается при помощи трехходового клапана (К2). В точке «3» он обеспечит постоянный и неизменный уровень температуры.

Если теплые полы начнут потреблять большое количество тепловой энергии, то соседние батареи и батареи по стояку потянут холодный теплоноситель.

Трехходовой клапан способен обеспечить необходимый температурный режим в помещении за счет его работы в автоматическом режиме. В него встроен термостат, который реагирует на изменение температуры в системе водяного пола.

Принцип действия такой схемы заключается в следующем: кран настраивается таким образом, чтобы в точке 3 теплоноситель всегда был максимально горячим. Если будет замечаться понижение температуры теплого пола, то клапан температуры можно понизить. Для этого используются балансирующие клапаны К1 и К2. Благодаря этой разработке в теплый пол не пойдет холодный теплоноситель, если в батареи он остыл.

к содержанию ↑

Недешевый метод, но эффективный

Схема с перепускным балансирующим узлом и с трехходовым клапаном

Эта схема оборудована перепускным балансировочным клапаном К1 и трехходовым клапаном, который подключен по-разному К2 и К3. Что касается К3, то он применим для того, чтобы стабилизировать температуру в теплом поле методом возвратной температуры с контура. Использование такого метода подключения можно достичь климат-контроля. Когда температура воздуха в квартире достигает высокой отметки, то поток горячего теплоносителя автоматически снижается. Благодаря этому значительно сокращаются затраты на подогрев. Движение воды по контуру будет гораздо быстрей, при условии достаточной температуры в комнате. Так, к клапану будет поступать горячий теплоноситель.

Если требуется работа в режиме закрытого контура, то используется клапан К1. Он полностью или частично перекрывает/снижает расход контура и работы насоса. Клапан К1 положительно скажется на работе и расходе насоса.

Трехходовой перепускной клапан

Насос устанавливается только на закрытый контур, вызывая перегрев и больший расход энергии, поэтому клапан К1 является необходимым элементом, который контролирует напор горячей воды. Скорость напора теплоносителя по контуру полностью зависит от напора горячей воды.

Итак, в этой статье было рассмотрено, как сделать теплый пол от отопления, даже если вы проживаете в квартире. Все работы мо монтажу труб можно выполнить своими руками. самое главное желание разобраться во всех схемах. Фотографии и видео в этой статье визуально показывают, как эти сложные работы воплотить в жизнь.

Если же выполнить работы своими руками не получиться, то придется обращаться за квалифицированной помощью. Ниже, как дополнение приведены схемы и пояснения по сборке насосно-смесительных узлов.

Остались вопросы?

Как сделать теплый пол в бане, чтоб было тепло зимой

Многие принимают решение установить теплый пол в бане от печки. Хоть это непростая задача, но комбинация водяного отопления с печкой обойдётся дешево. При этом не требуется установка дорогостоящих котлов, ведь в качестве источника нагрева теплоносителя отлично подходит обычная печь.

Подключение печи к системе трубопровода

Перед тем, как сделать теплый пол в бане, чтоб было тепло зимой, нужно определиться с будущей системой подключения. Часто печь подключается к установке косвенно – пластинчатым теплообменником. Затем создаются две системы циркуляции теплоносителя:
• через печку и теплообменник в открытой системе;
• через нагреватели и теплообменник в закрытой системе.
Чтобы оптимально решить вопрос, как сделать печь в баню, чтобы пол был теплый, следует сделать подключение к системе трубопровода водяного пола через теплообменник. Последний разделяет циркуляцию от теплоносителя остальной части установки. Горячая вода нагревается через стенки теплообменника практически без потерь тепла. При обогреве полов в бане теплым воздухом таких параметров достичь невозможно. Дополнительным преимуществом этого решения является возможность выбора размера водяных струй в обеих цепях (с использованием циркуляционных насосов достаточной мощности).
В качестве теплообменника необходимо установить над печью большой резервуар для теплоносителя. Такая конструкция будет буфером, который стабилизирует температуру воды в системе и обеспечивает непрерывную подачу тепла. Если имеется переизбыток тепла, то есть нагретая вода достигает слишком высокой температуры в помещении, единственным решением является замедление процесса сгорания за счет уменьшения подачи воздуха. Обычно системы теплого пола в бане от банной печи работают стабильно, только когда их рабочее время составляет несколько часов в день, а номинальная мощность не превышается. Чтобы предотвратить замерзание системы в холодное время года, следует сделать теплые полы в бане от печки на антифризе в качестве теплоносителя.

Особое внимание нужно уделить защите системы от повышения давления из-за нагрева теплоносителя. Самый эффективный, простой и дешевый способ – сделать установку с открытым расширительным баком. Он поглощает избыток воды, объем которой увеличивается после нагрева.

Монтаж водяного пола

На следующем этапе решения вопроса, как сделать теплый пол в бане от печки своими руками, следует уложить пластиковые трубы в стяжку. Для обеспечения равномерного нагрева рекомендуется расстояние при монтаже не более 20 см. Чтобы компенсировать длину системы трубопровода, необходимо уложить изоляционные полосы. Для поверхностей с длиной ребра более 8 м требуется компенсационный шов.
Трубы раньше изготавливались из обычных водопроводных материалов, таких как медь, но такой металл разъедается и протекает. В современных системах используют гибкую трубку, называемую сшитым полиэтиленом или PEX. Такой материал не пропускает кислород, прочен и долговечен.
Следующим шагом работы по монтажу теплого пола в бане своими руками водяной от печки будет покрытие системы труб слоем стяжки. Обычно это смесь песка, гравия, воды и цемента. В стяжку рекомендуется добавлять специальные эмульсии, так называемые пластификаторы. Это увеличивает пластичность цемента, благодаря чему стяжка со всех сторон лучше прилипает к трубам.
Толщина слоя стяжки в закрытом помещении должна составлять около 6,5 см, в том числе по трубе 4,5 – 5 см. Этот параметр может быть ниже, если при работе используются жидкие самовыравнивающиеся стяжки. Они имеют повышенную прочность, поэтому слой над нагревательной трубой может быть меньше, и составлять около 2,5 см. Работы по укладке теплого пола в бане от печки следует проводить по схеме, которая приведена ниже.

Как сделать теплый пол в бане от печки: укладка стяжки

Стяжку в помещении нужно укладывать в два этапа:
• к верхней части нагревательных труб;
• до нужной высоты после начала привязки.
Основание должно быть подготовлено и высушено в течение 20-28 дней. При запуске системы трубопроводов теплого пола от печи на дровах температуру воды в каналах следует увеличивать постепенно, поскольку слишком быстрый нагрев может повредить стяжку. При заливке бетона температура материала, а также температура в помещении не должна быть ниже + 5 C.
Также следует при укладке водяного теплого пола в бане от печки не забывать о площади системы трубопроводов. Она должна расширяться до стен, при этом рекомендуемое расстояние – не менее 0,5 см. Благодаря этому пол в помещении не деформируется под воздействием температуры, риски повреждения (растрескивания, деформации или царапин) стяжки минимальны. Такие параметры выполняются по всем стенам, колоннам и дверным проемам.
Монтаж труб при установке теплого пола в бане от печки своими руками следует согласовывать с расширением в 0,5 см, чтобы количество проходов через стыки было наименьшим. Однако, если это необходимо, например, в дверных проемах, трубы должны быть уложены в пластиковые втулки. Это предотвратит повреждение системы водопроводных труб в помещении. Длина рукава должна составлять 40 – 50 см. Аналогичную защиту следует использовать, когда трубы выходят из пола к распределителям.

Для создания жесткости в слое при выравнивании часто используется армированная сетка. Расширительный шарнир должен быть усилен с помощью углов. Также применяют деревянные планки, которые удаляются после установки стяжки или готового раствора, предлагаемого изготовителем. Рекомендуемая дилатация (расширение) должна проходить через все слои системы водяного пола: от теплоизоляции до отделочного слоя, включительно.
Одним из способов сделать теплый пол в бане является электрическое напольное отопление. Для этого используются кабели, маты или пленка из фольги с установкой термостата. Система устанавливается в помещении на слой гидроизоляции, для равномерного нагрева поверхности пола работа по укладке должна быть выполнена с таким же шагом. Электрический нагрев бетонного пола в помещении бани непосредственно монтируется в армированную сетку.

Где взять данные для расчета теплообменника?

Я приветствую моего постоянного читателя и предлагаю вашему вниманию статью об устройстве теплого пола – практически идеального по комфортности способа обогреть дом или квартиру.

Но трубопроводы, размещенные в полу, – сложная инженерная система, намного более сложная, чем традиционная радиаторная система. Поэтому для монтажных работ обязательно потребуется расчет теплого пола, и в этой статье я расскажу, как выполнить расчеты и какие правила монтажа при этом необходимо учитывать.

Способы установки теплого пола

Монтаж водяного теплого пола выполняется двумя способами: настильным и в бетонной стяжке. Оба способа имеют свои преимущества и недостатки.

Бетонный

Чаще всего встречается монтаж теплого пола в цементно-песчаной стяжке. Такая стяжка хотя и медленно прогревается, поскольку имеет большую массу, но обладает хорошей теплопроводностью. Конечно, цемент и песок не сравнить с металлами, но настолько быстрая теплоотдача для теплого пола и не требуется. Большая инерционность позволяет создать равномерный обогрев помещения снизу, практически не зависящий от скачков температуры теплоносителя при включении-выключении котла.

Конструктивно теплый пол имеет следующие слои:

  • Гидроизоляцию.
  • Теплоизоляцию.
  • Трубопровод, залитый цементно-песчаным раствором.
  • Напольное покрытие.

Недостатком бетонного способа – большой вес, значительный объем трудоемких «мокрых» работ, большой срок созревания раствора – 4 недели. Только полностью созревший бетон приобретет нормативную прочность и не будет выделять влагу.

Настильный

Настильный вариант монтажа отопления используется в деревянных домах или в домах с деревянными перекрытиями. Способов сборки теплого пола существует множество:

  1. Укладка утеплителя и трубопроводов между лагами. Годится для пола первого этажа на плитном фундаменте.
  2. Монтаж всех конструкций по черновому полу.
  3. Использование готовых модулей из полистирола и ОСП.
  4. Устройство пазов для труб с помощью досок, полос ОСП, фанеры и других доступных материалов. Этот вариант более дорогостоящий, чем использование цемента и песка.

Монтаж по сравнению с бетонным методом более легкий и чистый, но трудоемкость также достаточно велика. Процесс упрощает применение пенополистирольных модулей с пазами под трубопровод.

Способ требует больших расходов на отопление – трубы покрываются досками или ОСП, имеющими невысокую теплопередачу, поэтому температура теплоносителя должна быть выше.

Какой способ лучше

Укладка теплого пола в цементном растворе предпочтительнее по двум причинам:

  1. Напольное покрытие укладывается на прочную и идеально ровную поверхность. При укладке настильным способом и покрытии из ламината, плитки или линолеума необходимо настил с трубопроводами перекрывать дополнительно ОСП, фанерой, тонкой доской 25 мм. Увеличиваются расходы на отопление и монтаж.
  2. Трубы в стяжке удалены от напольного покрытия, прогревается сначала стяжка, затем стяжка передает тепло покрытию. Несколько сантиметров цементного раствора имеют немалую инерционность, и поверхность прогревается практически равномерно. При настильной укладке и поверхность прогревается менее равномерно – в морозы при повышении температуры теплоносителя это может быть некомфортно.

Применение того или иного способа монтажа чаще всего определяется материалом строительных конструкций помещения, которое будет отапливаться.

На бетонные перекрытия или плиту фундамента практичнее всего уложить утеплитель и залить раствор (если конструкции перекрытия выдержат). Стяжка имеет минимальную толщину 70 мм, ее вес составляет примерно 150 кг на 1 м² перекрытия.

В доме при устройстве отопления на втором этаже необходимо обратиться к специалисту-строителю и посчитать, выдержит ли перекрытие нагрузку от стяжки. По этой же причине при устройстве отопления в бетонной стяжке в квартире требуется согласование с коммунальными организациями, у которых на балансе находится ваш дом.

При заливке плитного фундамента в частном доме, при строительстве нового и термомодернизации старого жилья также необходимо сделать расчет дополнительной нагрузки.

Необходим расчет, на какую высоту можно поднять уровень пола. Подъем напольного покрытия примерно на 150 мм приведет к понижению уровня потолка и уменьшению высоты дверей, да и окна опасно приблизятся к полу. При настильном способе можно сделать конструкции меньшей высоты.

При монтаже теплого пола в здании с деревянными перекрытиями и на первых этажах вообще вариантов нет: доступен только настильный способ. Нагружать деревянные перекрытия стяжкой невозможно, к тому же полы из досок на лагах прогибаются при динамической нагрузке, и любой раствор рано или поздно потрескается. Зато в пространство между лагами отлично укладывается утеплитель – повышение уровня пола будет не столь критичным.

В идеальном случае устройство теплого пола учитывают еще на этапе проектирования строительных конструкций жилья. Расчет отопительной системы также лучше доверить профессионалам – при погрешностях подсчетов в комнате может быть недостаточно тепло, а увеличить мощность системы практически нереально. Это не традиционная система с радиаторами, где можно добавить греющий элемент в любой точке системы.

Монтаж отопления

Для напольного обогрева необходимо сделать проект. Рекомендуют выполнить чертёж. Определяют размер полезной площади, диаметр трубы и шаг, с которым будет устанавливаться магистраль. Для того чтобы определить количество веток, учитывается максимальный показатель длины контура тёплого пола.

Если шаг ветки 10 см, то рекомендуют выполнять монтаж магистрали «улиткой». При данной методике можно расположить контур с минимальным расстоянием между витками. При выполнении «змейки» уложить жидкостной проводник для пола с маленьким шагом будет затруднительно.

Радиус изгиба петли должен равняться 5 диаметрам. Если длина водяного контура превышает допустимую норму по метражу, то организуют 2 ветки: можно использовать комбинированную методику монтажа и «змейкой», и «улиткой».

Устройство теплых полов

Выходы жидкостного обогрева подключают к коллектору. Количество выходов в коллекторе должно соответствовать числу рассчитанных веток нагревательных элементов. Каждая конец должна иметь соединение с патрубком, через который теплоноситель поступает в систему, и выходом, из которого охлаждённая жидкость выходит из магистрали.

Для отопления могут быть использованы и металлические, и пластиковые нагревательные элементы: диаметр 16-25 мм. Для жидкости, которая выходит из котла к коллектору рекомендуют выводить контур из оцинкованной стали. Диаметр 26*2 мм. Это связано с повышенной температурой теплоносителя.

Для того чтобы установить в доме альтернативную систему обогрева, необходимо тщательно продумать её мощность. Рассчитать длину водопровода возможно с помощью специального калькулятора. Программа определяет, сколько трубы необходимо для организации жидкостной магистрали, рассчитает количество водяных контуров. В соответствии с данными выполняется проект обогреваемой поверхности в помещениях.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

    Похожие записи
  • Какими характеристиками обладает тёплый пол Shtein?
  • Какой должна быть жидкость для тёплого пола?
  • Нужна ли якорная скоба для тёплого пола?
  • Можно ли класть ламинат на тёплый пол?
  • Как укладываются трубы для тёплого пола из сшитого полиэтилена?
  • Как уложить тёплый пол без стяжки?

Способы укладки трубы для теплого пола

Существуют 4 основных способов укладки трубопроводов:

  1. Змейка. Трубопровод теплого пола размещается параллельно. Прогрев помещения неравномерный.
  2. Угловая змейка. Труба укладывается в углу с поворотом, участки располагаются параллельно первым отрезкам.
  3. Двойная змейка. Начало и конец контура укладываются параллельно. Из всех змеек обеспечивает относительно равномерный прогрев помещения.
  4. Улитка, ракушка, спираль. Начало и конец контура укладывается параллельно и по спирали. Улитка обеспечивает равномерное распределение тепла.

Какой способ укладки стоит выбрать

Способ определяется в зависимости от формы и площади помещений.

Для небольших помещений типа коридоров, ванных комнат, санузлов удобнее использовать змейку, для небольших комнат с одной наружной стеной – двойную змейку. В больших помещениях целесообразнее использовать улитку или комбинированные способы.

При комбинировании обычно змейкой прокладывают теплый пол вдоль наружных стен или в углу, отсекая холодный воздух от наружных стен и окон. Улиткой размещают трубопроводы в основной части достаточно большого помещения.

При укладке теплого пола необходимо учитывать, что нельзя размещать коммуникации под мебелью. Желательно монтировать трубы с меньшим шагом в местах работы или отдыха, игровых зонах, детских комнатах, возле письменных и компьютерных столов, мягких уголков, фортепиано, местах, где что-либо мастерят, шьют и т.д.

Мощность системы

Для того чтобы определить протяжённость водяного пола, необходимо рассчитать, какая мощность системы требуется для обогрева полезной площади. Для этого существуют специальные калькуляторы, в которых заложены программы расчетов. Специалистами были выведены таблицы. В них указаны нормы обогрева помещений с различными теплопотерями.

В зависимости от данных показателей устанавливают напольную магистраль определённой мощности. Для 10 м2 приходится 1 кВт энергии. Как рассчитать трубу для тёплого пола?

  1. Для создания нормального микроклимата в гостиной нагревательное оборудование должно иметь мощность 120 Вт/м2. Такой же показатель выдерживается для спальни, детской комнаты.
  2. Балкон и веранда относятся к холодным помещениям с высокими теплопотерями, поэтому предусматривают большую мощность оборудования, 150-180 Вт/м2.
  3. Комнаты на нижнем этаже и на подвальном уровне требуют энергии 130 Вт/м2.

При расчёте мощности напольного отопления с помощью калькулятора в программу вносят данные о размере комнаты, количестве окон, высоту потолка, продолжительность эксплуатации здания. Учитывается информация об утеплителе пола, стен и кровли. Нормальная температура в помещениях:

  • гостиная, детская комната – 29 0С;
  • спальня – 18 0С;
  • ванная и санузел – 33 0С;
  • около окон – 35 0С.

Для эффективного обогрева необходимо расположить водяной пол на площади 70%. Если помещение размером 6*4 м, то его площадь будет составлять 24 м2. Под стационарной мебелью находится 20% комнаты. Обогреть потребуется около 19 м2 пола. Трубы для тёплого пола располагаю на площади около 13 м2. Если необходимо установить водяную магистраль в гостиной, то от нагревательных элементов потребуется мощность в 1560 Вт.

Рекомендуем: Как выполнить монтаж плёночного тёплого пола?

Исходные данные для расчета

Для правильного расчета теплопотерь через пол, крышу, стены, окна, двери необходимо обращаться к квалифицированным строителям. При подсчетах учитываются:

  1. Площадь и планировка здания, состав помещений – количество ванных, детских, вспомогательных и буферных помещений.
  2. Материал стен, потолка, фундамента.
  3. Утепление дома, перекрытий и фундамента.
  4. Конструктив и отделка стен определяет кратность воздухообмена и потери тепла на нагрев воздуха, поступающего при вентиляции помещения.
  5. Количество, площадь и конструкция окон и дверей.
  6. Этажность здания, наличие цокольного этажа, гаража или подвала, конструктив второго этажа (мансарда или полноценный этаж).
  7. Климат региона (средние и минимальные зимние температуры).
  8. Количество людей, проживающих в доме.
  9. Наличие дополнительных систем отопления и источников тепла (печей, каминов, радиаторной системы).

Определение параметров теплого пола

Основные параметры системы теплого пола – диаметр труб, длина и количество контуров, расстояние между трубами, температура теплоносителя на входе и на выходе контура. Конечная цель всех теплотехнических расчетов – определение параметров системы, обеспечивающих комфортный температурный режим в доме. Выяснение теплопотерь здания (комнаты), необходимой тепловой мощности системы отопления – промежуточные цели расчетов.

Методика расчета потерь тепла

Для частных домов площадью от 50 до 150 кв. м вполне можно воспользоваться примерными расчетами. Следует иметь в виду, что эти примерные расчеты верны для современных утепленных домов – из пено- или газобетона, керамического блока или утепленных теплоизоляционными материалами слоем не меньше 200 мм.

Для старых домов с толщиной стены «в два кирпича», «в один шлакоблок» эти данные не подходят. Если собираетесь в дальнейшем утеплить дом, а пока дошла очередь только до заливки плитного фундамента внутри старого дома и устройства теплого пола, то можно воспользоваться этими данными, но временно отапливать и с помощью водяного теплого пола, и радиаторами. При сильных морозах или в северных регионах России одного напольного отопления может не хватить.

Данные для ориентировочных расчетов теплопотерь отдельных комнат в частном доме:

  1. Для комнаты с 1 окном и 1 внешней стеной принимают теплопотери 100 Вт с 1 м² площади.
  2. Для комнаты с 1 окном и 2 наружными стенами принимают теплопотери 120 Вт с 1 м².
  3. Помещение с 2 окнами и 2 внешними стенами – теплопотери 130 Вт с 1 м².

Теплопотери каждой комнаты высчитывают, умножив площадь на потери 1 м² и коэффициент 1,2 – потери на нагрев стяжки и нижележащих конструкций. Если ваш дом находится в северных районах или Сибири, увеличьте потери еще на 20% (коэффициент 1,2). Рассчитанные по площади потери умножают на оба коэффициента (т. е. на 1,44).

По более точной формуле получают расчет теплопотерь через конструкции дома. В интернете полно онлайн-калькуляторов, с помощью которых можно рассчитать точно все теплопотери дома.

Общие теплопотери равны сумме потерь через пол, стены, окна и потолок и потерь на нагрев поступающего воздуха.

Qобщ = Qтп + Qв

Формула для расчета теплопотерь через конструкции (параметр определяется отдельно для всех стен и других элементов – потолка, окон, дверей):

Q = 1/R * ∆t* S *k

  • R – сопротивление теплопередаче – табличное значение. Можно рассчитать как отношение толщины конструкции и коэффициента теплопроводности материала конструкции (табличное значение).
  • ∆t — разница температур внутри и снаружи здания, ∆t = tв — tн, tн – применяют минимальную зимнюю температуру в вашей местности.
  • S – площадь конструкции (наружная, с захватом углов здания).
  • k – коэффициент, зависящий от ориентированности наружной стены по сторонам света. Для юга и юго-запада k равен 1, для запада и юго-востока – 1,05, для остальных направлений – 1,1.

Коэффициенты теплопроводности несложно найти в справочниках, ниже в таблице приведены коэффициенты некоторых ходовых материалов.

Наименование материалаКоэффициент теплопроводности, Вт/(м*°С)
Бетон1,5
Красный пустотелый кирпич0,35
Керамические блоки0,14
Силикатный кирпич0,7
Газобетон0,12-0,3
Древесина0,1-0,15
Пенополистирол0,028-0,043
ОСП0,14
Железобетон1,69

Соответствующие коэффициенты для окон можно узнать у организации-производителя или установщика.

Необходимое тепло на нагрев воздуха

Для более точного расчета мощности системы теплого пола необходимо также учитывать тепло, необходимое для нагрева воздуха, поступающего в помещение и удаляемого через вентиляцию:

  • V – объем комнаты, м³.
  • K – воздухообмен.
  • С – удельная теплоемкость воздуха, при 20 °С равна 1005 Дж/кг*К.
  • P – плотность воздуха при нормальных условиях (давлении 1 атм и температуре 20 °С), Р=1,2250 кг/м³.
  • Δt – разница температур в помещении и вне его.
  • 3600 – для перевода МДж в кВт*ч: 1 кВт*ч= 3,6 МДж.
  • 1,1 – коэффициент для учета потерь через щели, двери и т.д.

Воздухообмен для всех жилых помещений принимают кратным единице в час. Для помещений с повышенной влажностью – ванных, саун, санузлов – кратным 2.

Например, для комнаты площадью 20 м, высотой 3 м, при температуре вне помещения -20°С, в помещении +20°С, тепло, необходимое для нагрева воздуха, будет равно:

Расчеты проводят для самой холодной зимней температуры.

Пример расчета

Рассчитаю для примера сумму теплопотерь комнаты с одним окном, одной наружной стеной, площадью 20 м², высотой 3 м. Площадь окна 2 м², площадь наружной стены 12 м², стены – газобетон толщиной 300 мм. Ориентация – северо-запад. Пол и потолок утеплены пенополистиролом слоем 200 мм. Самая холодная температура зимой -20°С.

R – сопротивление теплопередаче газобетона – равен 0,3/0,15 = 2, где 0,3 – толщина стены, 0,15 – коэффициент теплопроводности.

  • Qнар. стены = 1/R * ∆t* S *k = (1*40*10*1,1)/2= 440 Вт.
  • Qокна = 1/R * ∆t* S * k = (1*40*2*1,1)/0,5 = 176 Вт.
  • Q потолка = 1/R * ∆t* S * * k = (1*40*20*1,1)/67= 14 Вт, где R для слоя пенополистирола = 0,2/0,03 = 67.

Если для утепления используется толстый слой пенополистирола или минваты, то сопротивлением остальных конструктивных элементов стены, пола или потолка можно пренебречь.

Q потолка = Q пола= 14 Вт

Общие теплопотери равны сумме потерь через пол, стены, окна и потолок и потерь на нагрев поступающего воздуха.

Qобщ = Qтп + Qв= 440+176+14+14+887= 1531 Вт

Расчет необходимой мощности контура (см. ниже):

Qк= Qобщ*1,2 = 1531*1,2= 1837 Вт

Расчет мощности контура

Расчет необходимой мощности контура (и котла) теплого пола производится с учетом потерь:

Qк= Qобщ*1,2,

где коэффициент 1,2 применяется для учета потерь тепла (например, на нагрев стяжки, коллектора и т. д.).

Где взять данные для расчета теплообменника?

С этим вопросом, в первую очередь, сталкивается человек, который планирует приобрести пластинчатый теплообменник. Очень важно изначально правильно определить условия, в которых будет эксплуатироваться теплообменник. От этих данных зависит, насколько правильно будет подобран теплообменный аппарат, и какими характеристиками он будет обладать. Так же расчетные данные напрямую влияют на стоимость теплообменника.

Итак, мы поняли важность того, что для расчета теплообменника нужны некие технические параметры. Далее, возникает резонный вопрос: «Где взять эти параметры?». Для ответа на него, мы рассмотрим примеры расчета теплообменников для наиболее часто встречающихся систем:

Теплообменники для систем отопления

Для этих теплообменников, наиболее важными параметрами являются: площадь отапливаемой поверхности, температура греющего теплоносителя и температура внутреннего теплоносителя, который поступает в приборы отопления.

Рассмотрим такой пример: Необходимо рассчитать теплообменник для системы отопления жилого дома. В доме есть тепловой пункт, который получает греющий теплоноситель из котельной. Площадь отапливаемой поверхности можно найти в проекте дома, либо запросить эти данные в проектной организации, которая проектировала дом. Температуру греющего теплоносителя определяет поставщик тепла (в нашем случае это котельная). Температуру нагреваемого теплоносителя, который поступает в приборы отопления (радиаторы), уже регулирует потребитель тепла в тепловом пункте. Для расчета теплообменника, заказчик передал нам следующие данные:

  1. Отапливаемая площадь – 8 000 м2. По этой площади мы определим мощность теплообменника
  2. Температура греющего теплоносителя. Подача – 90С, Обратка – 70С
  3. Внутренний теплоноситель необходимо нагреть с 60С до 80С. Теплоноситель с температурой 80С будет поступать в приборы отопления (радиаторы)

Это стандартная схема системы отопления с применением пластинчатого теплообменника

Теплообменники ГВС

При расчете этих аппаратов, нам необходимо точно знать: количество точек водоразбора в системе, температуру греющего теплоносителя и до какой температуры необходимо нагреть воду, которая поступает в краны потребителей.

Рассмотрим такой пример: Необходимо рассчитать теплообменник для системы горячего водоснабжения гостиницы. На объекте установлен свой газовый котел, который подает греющий теплоноситель в наш теплообменник. Температуру греющего теплоносителя определяем из режима работы котла. В гостинице 30 номеров, в каждом номере по 2 точки водоразбора с горячей водой – итого 60 точек водоразбора. Холодная водопроводная вода поступает в теплообменник из городского водопровода, ее необходимо нагреть и подать потребителям. Чтобы провести расчет этого теплообменника заказчик сообщил нам следующие данные:

  1. Температура греющего теплоносителя – 70С
  2. Количество точек водоразбора в системе – 60 шт. Из них 40 шт. могут работать одновременно. Исходя, из этого мы можем определить пиковый расход горячей воды.
  3. Холодную воду нагреваем с 5С до 60С. Вода с температурой 60С поступает в смесители потребителей.

Так же существуют системы ГВС, где устанавливают теплообменники в моноблочном исполнении. Они имеют 6 патрубков. Нагрев холодной воды происходит в 2 ступени, от двух теплоносителей (греющего теплоносителя от источника тепла и обратки от теплообменника отопления). Расчет таких теплообменников более сложный и требует дополнительных расчетных данных.

Схема гвс с применением пластинчатого теплообменника

Теплообменники для бассейна

Если вам необходимо подобрать теплообменник для нагрева бассейна, то понадобятся следующие данные для расчета: тип бассейна (открытый или закрытый), объем бассейна, температура греющего теплоносителя и температура воды в бассейне.

Рассмотрим следующий пример: Необходимо рассчитать пластинчатый теплообменник для нагрева бассейна. Источником тепла является газовый котел, от него поступает греющий теплоноситель в теплообменник. Объем бассейна можно замерить или взять эти данные в проекте бассейна. Температуру греющего теплоносителя определяем из режима работы котла. Температуру воды в бассейне определяет заказчик, ориентируясь на комфортность нахождения в нем. Для проведения расчета этого теплообменника заказчик должен передать нам следующие данные:

  1. Объем бассейна – 130 м3.
  2. Бассейн закрытого типа, т.е. находится в помещении
  3. Температура греющего теплоносителя – 70С
  4. Воду в бассейне необходимо поддерживать с температурой – 26С

Схема с применением пластинчатого теплообменника для нагрева бассейна

Теплообменники для теплого пола

При подборе теплообменника для теплого пола, наш специалист запросит у вас следующие данные: площадь теплого пола, температуру греющего теплоносителя и на сколько, необходимо нагреть теплоноситель, который циркулирует в контуре теплого пола.

Рассмотрим пример расчета такого теплообменника: Необходимо подобрать пластинчатый теплообменник для теплого пола в жилом доме. Источником тепла является газовый котел, который подает греющий теплоноситель в теплообменник. Температуру греющего теплоносителя можно посмотреть в паспорте котла. В контур теплого пола будет залит антифриз (пропилен гликоль). Его температуру определяем опытным путем, главное, чтобы по полу было комфортно ходить, и он выполнял свою функцию по отоплению помещения. Для расчета этого теплообменника мы будем использовать эти параметры:

  1. Площадь теплого пола – 120 м2. На каждый метр теплого пола идет 150 Вт. Умножаем площадь теплого пола на 150 и получаем общую мощность. Мощность теплообменника получается – 18 000 Вт. Или 18 кВт.
  2. Температура греющего теплоносителя – 70С
  3. Внутренний контур теплого пола нагреваем с 30С до 40С

Пример с применением пластинчатого теплообменника для нагрева теплого пола

Теплообменники для охлаждения сусла

Основная задача таких теплообменников максимально быстро охладить пивное сусло. Охладителем обычно является вода или антифриз. Для расчета такого теплообменника понадобятся следующие параметры: Объем охлаждаемого сусла, время за которое необходимо охладить этот объем, температура охлаждения (например с 98С до 15С) и температура охладителя.

Рассмотрим на примере расчет такого теплообменника: Необходимо подобрать теплообменный аппарат для охлаждения пивного сусла. Температура охлаждения сусла задается заказчиком, она зависит от технологии варки пива. Охладителем в этой системе является вода. Ее температуру можно определить по термометрам, установленным на подающем трубопроводе. Расчет этого теплообменника будем вести по следующим параметрам:

  1. Объем охлаждаемого сусла 800 литров час
  2. Охлаждение сусла идет с 98С до 15С
  3. Охладитель – вода. Ее температура – 10С

Пример с применением пластинчатого теплообменника для охлаждения пивного сусла

Теплообменники для майнинга (охлаждение иммерсионной жидкости)

Майнинг-фермы требуют постоянного охлаждения. Каждый асик выделяет определенное количество тепла, которое необходимо отводить. В качестве охладителя используется иммерсионная жидкость, в нее погружены асики. Далее иммерсионная жидкость попадает в теплообменник, где происходит ее охлаждение от охладителя (вода или антифриз). Для расчета такого теплообменника нам понадобятся следующие данные: электрическая мощность всех асиков, до какой температуры необходимо охладить иммерсионную жидкость и температра охладителя.

Рассмотрим расчет такого теплообменника: Необходимо рассчитать пластинчатый теплообменник для охлаждения иммерсионной жидкости. Майнинг-ферма охлаждается водопроводной водой. Общую электрическую мощность можно определить простым способом: берется электрическая мощность одного асика и умножается на общее их количество. Температуру охлаждения иммерсионной жидкости можно определить по техническим данным самих асиков. Температуру охладителя нам укажет термометр, установленный на трубопроводе. При расчете такого теплообменника мы используем следующие данные:

  1. Общая электрическая мощность – 15 кВт.
  2. Иммерсионную жидкость необходимо охладить с 70С до 45С
  3. Охладитель – вода. Ее температура – 15С.

Пример с применением пластинчатого теплообменника для охлаждения иммерсионной жидкости

Теплообменники фреон-вода, фреон-антифриз

Из-за специфики рабочей среды (фреона) эти теплообменники изготавливаются только в паяном варианте. Они обладают более высокими рабочими характеристиками, чем разборные теплообменники – это позволяет им выдерживать давление до 45 бар и температуру до 200С. Для расчета этих теплообменников нам понадобятся следующие данные: мощность теплообменника, марка фреона, температура кипения фреона (испаритель) или температура конденсации фреона (конденсатор) и температура второй среды (на входе и выходе из теплообменника).

Рассмотрим пример расчета такого теплообменника: Необходимо рассчитать паяный пластинчатый теплообменник для теплового насоса. Источником тепла является внешний блок, он подает фреон в теплообменник, где он конденсируется, выделяя при этом тепло. За счет этого происходит нагрев второй среды (антифриз). Он уже поступает во внутренний контур теплого пола и отапливает помещение. Температуру конденсации и марку фреона можно определить из паспортных данных внешнего блока. Температура нагрева антифриза обычно на 5С – 10С ниже, чем температура конденсации фреона. Мощность теплообменника равна мощности внешнего блока. Итак, для расчета этого теплообменника мы будем использовать следующие данные:

  1. Мощность теплообменника – 10 кВт.
  2. Фреон – R407C
  3. Температура конденсации – 50С
  4. Антифриз (пропилен гликоль) нагреваем с 35С до 45С

Пример с применением паяного пластинчатого теплообменника (конденсатора)

Мы рассмотрели только наиболее распространенные сферы применения пластинчатых теплообменников. В реальности, их существует намного больше. Любая ситуация, где вам необходимо нагреть или охладить жидкость, предполагает применение теплообменника. Но принцип сбора данных для расчета идентичен для всех ситуаций. Необходимо определить мощность теплообменного аппарата, температуры рабочих сред на входе и выходе из теплообменника. Далее уточняем детали (потери давления, запас поверхности теплообмена, тип патрубков и т. д.)

Теперь рассмотрим варианты «доставки» расчетных данных от заказчика к организации, которая рассчитает и изготовит теплообменник по этим данным:

  1. Звонок в компанию (или заказ обратного звонка на сайте) Вы звоните нам, передаете расчетные данные нашему специалисту. Он производит расчет необходимого оборудования и результаты расчета отправляет вам на согласование. Этот вариант наиболее эффективный, т.к. вы общаетесь напрямую с инженером, который проводит расчет теплообменника. Можно оперативно вносить корректировки и наш специалист укажет на ошибки в расчетных данных, если они есть.
  2. Заполнение онлайн-формы на сайте На нашем сайте есть онлайн-формы, которые содержат поля для ввода расчетных данных. Вы заполняете эти поля, и расчетные данные отправляются на нашу электронную почту. Инженер проводит расчет теплообменника и отправляет его вам на согласование.
  3. Заполнение опросного листа Вы можете скачать опросный лист на нашем сайте. По сути, это текстовый файл, который необходимо заполнить – внести в него данные для расчета теплообменника. Далее, вы отправляете этот опросный лист нам на электронную почту. Наш инженер проводит расчет теплообменника и отправляет его вам на согласование.

Надеемся, информация, изложенная в статье, поможет вам при выборе теплообменника. Если у вас возникнут какие-то сложности и вопросы – мы всегда готовы помочь. Наши специалисты объяснят, какие данные необходимы для расчета и помогут их правильно определить.

РАДЫ ПОМОЧЬ ВАМ:

Если вы не нашли ответа на свой вопрос в нашей статье или вам необходим подбор теплообменника, обращайтесь к нам:

ТЕЛЕФОН (бесплатный номер)

8-902-403-22-00 (WhatsApp, Viber)

АДРЕС: Россия, г. Краснодар, ул. Дзержинского 94/1

EMAIL

Мы всегда на связи!

Расчет необходимого количества труб

Точный расчет количества труб зависит от множества параметров: температуры и скорости теплоносителя, материала, диаметра и толщины стенки труб, необходимой мощности системы, числа контуров в помещении, мощности насоса. Поэтому точный расчет лучше доверить специалистам.

Для примерных расчетов предлагаю таблицу.

Шаг, смДиаметр, ммСредняя температура теплоносителя, °СКоличество трубы на 1 м², м. п.Количество трубы на 20 м², м.п.
102031,510200
3632,5
152033,56,7134
3635
202036,55100
3637,5
252038,5480
3640
302041,53,468

При расчетах теплого пола отталкиваются от частоты укладки, обеспечивающей использование теплоносителя с температурой 37°С, тогда на поверхности пола температура не будет превышать нормативные 26°С. Длину трубопровода на 1 м² берут из таблицы – 5 м.п. на 1 м². Реальную пересчитывают с помощью коэффициентов.

Для угловых комнат с одним окном умножают эту длину на 1,2; с двумя окнами – на 1,3. Умножают на региональный коэффициент. Для центральных районов России – 1,2-1,3, для Сибири и Севера – 1,5-2, для южных – 0,7-0,9.

Например, для угловой комнаты площадью 24 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

Какая должна быть длина контура водяного теплого пола?

Рассчитывать эти параметры необходимо исходя из диаметра и материала, из которого изготовлены трубы. Так, например, для металлопластиковых труб диаметром в 16 дюймов длина контура водяного теплого пола не должна превышать 100 метров. Оптимальная длина для такой трубы – 75-80 метров.

Для труб из сшитого полиэтилена диаметром 18 мм длина контура на поверхности для теплого пола не должна превышать 120 метров. На практике эта длина равна 90-100 метрам.

Для металлопластиковой трубы с диаметром 20 мм максимальная длина теплого пола должна быть примерно 100-120 метров, в зависимости от производителя.

Выбирать трубы для укладки на пол рекомендуется исходя из площади помещения. Стоит заметить, что от того из какого материала изготовлены трубы и как они уложены на поверхность, зависит их долговечность и качество работы. Оптимальным вариантом станут металлопластиковые трубы.

Выбор шага укладки

Шаг укладки зависит от получившейся длины трубопровода (см. выше). Сначала рассчитывается, сколько метров надо отопить – отапливаемая площадь комнаты за вычетом мебели, например, 20 м²). Затем рассчитывается фактическая длина трубы на один квадратный метр пола:

При раскладке труб по полу шаг можно варьировать – при шаге в 15 см в зоне мягкого уголка будет немного теплее, а при шаге 20 см в центре помещения – немного прохладнее.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

  1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
  2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
  3. При нанесении чертежа следует соблюдать масштаб.

До того, как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

  • одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
  • двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
  • улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Расчет циркуляционного насоса

Для выбора подходящего циркуляционного насоса необходимо определить основные параметры – напор и расход (производительность). Расход теплоносителя рассчитывается по сумме расхода всех контуров. Напор принимается максимальный в самом протяженном контуре.

Для вычисления производительности в системах с теплоносителем-водой используют следующую формулу:

Рк = 0,86*Pн/(tпр – tобр), где

  • Pн — мощность отопительного контура, кВт, складывают мощность всех контуров.
  • tобр — температура теплоносителя в обратке.
  • tпр — температура подачи.

Разницу температур принимают обычно равной 5 °С.

Напор насоса рассчитывают по самому длинному контуру. Используют формулу:

∆ Н = L х Q² / k, где

  • ∆ Н – гидравлические потери.
  • L – длина контура.
  • Q – расход воды в л/с.
  • k – коэффициент расхода, для приближенных расчетов частного дома принимают 0,3-0,4 л/с.

Напор насоса должен быть равен или немного больше значения гидравлических потерь. Для обеспечения различных режимов работы обычно выбирают трехскоростные насосы, причем выбор осуществляют по параметрам при работе на второй скорости (чтобы был запас мощности на случай холодов).

Рекомендации по выбору толщины стяжки

Минимальная толщина стяжки – 50 мм над системой теплого пола. Она же и оптимальная. 50 мм стяжки обеспечивают достаточно прочное покрытие и в то же время ограничивают инерционность системы.

Большая толщина стяжки чрезмерно нагружает конструкцию и давит на трубопроводы, а также увеличивает трудозатраты и время вызревания бетона. Поэтому без необходимости не следует утолщать стяжку.

Применение более толстой стяжки оправдано только в том случае, если необходимо выровнять разноуровневый пол или в производственных помещениях с большой динамической нагрузкой на пол. При толщине заливки 80-100 мм желательно прокладывать трубопроводы в защитном чехле из гофры.

Нежелательно и уменьшать толщину стяжки менее 40 мм над уровнем теплого пола – слой раствора защищает трубы от давления мебели и от нагрузки при движении людей или крупных животных.

Этапы установки пола

До укладки утеплителя пол необходимо тщательно выровнять. Затем укладывается утеплитель, гидроизоляция, трубы, заполняются теплоносителем, опрессовываются, заливаются раствором. После созревания раствора монтируется напольное покрытие.

Установка теплоизоляции

В качестве теплоизоляции используют прочный вспененный экструдированный (экструзионный) полистирол (пеноплекс, пенопласт, пенополистирол) с плотностью не менее 30-35 кг/м³. Пенополистирол обладает не только высокой прочностью, но и не впитывает влагу, не гниет, плохо поддерживает горение.

Толщина пенополистирола в межэтажных перекрытиях должна составлять не менее 100 мм, на фундаменте – не менее 200 мм. Иногда применяют специальные плиты для теплого пола с пазами под трубопроводы и покрытые фольгой. Вдоль стены закрепляется демпферная лента или полоска пенофола подходящего размера.

Установка гидроизоляции

На теплоизоляционные плиты укладывают гидроизоляционную пленку. Бывают варианты с разметкой в виде квадратов, фольгированные.

Укладка и закрепление труб

На гидроизоляцию укладывают трубы теплого пола в соответствии со схемой. Гибку труб при укладке выполняют при помощи шаблона или трубогиба, нужно следить, чтобы не было перегибов, трещин, складок.

Желательно составить схему и сделать расчеты так, чтобы длина контуров не превышала 100 м. При увеличении метража насос не будет продавливать теплоноситель, и температура этого контура уменьшится.

Если теплоизоляционные плиты не имеют пазов, то трубы крепят к плитам специальными шпильками или скобами, или с помощью монтажных планок с замками. Трубопровод, даже с водой, имеет меньшую плотность, чем цементный раствор, и при заливке будет подниматься («всплывать») наверх. Поэтому теплый пол нужно закреплять в нижнем положении.

Опрессовка

После укладки коммуникации обрезают возле коллектора, с помощью фитингов присоединяют к коллектору, заполняют трубопровод водой. Давление доводят до 0,6 МПа (придется использовать отдельный насос) и оставляют систему с водой на сутки-двое. В первые дни объем воды в трубопроводе может немного увеличиваться. Температуру также доводят до рабочей. Несколько раз стравливают воздух и добавляют воду.

Заливка бетонным раствором

После опрессовки укладывают сетку с ячейкой 50×50 мм и заливают систему раствором. Трубопровод при этом должен быть заполнен теплоносителем под давлением 0,3 МПа, или 3 атм. Для приготовления раствора используют специальную смесь или в обычную цементно-песчаную смесь добавляют пластификаторы для теплого пола.

Желательно накрыть стяжку полиэтиленом или увлажнять поверхность раствора. Но в больших комнатах увлажнять невозможно, поэтому применение полиэтилена предпочтительней. Уже через 10 дней по стяжке можно пройти, но стелить напольное покрытие можно только через 3 недели – до того раствор будет выделять влагу.

Теплый пол от центрального отопления в квартире



Как запитать теплые полы от центрального отопления в квартире

Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.

К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.

Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение от управляющей компании

Получить этот документ весьма сложно. Согласие сторон зависит от множества факторов. Система центрального отопления рассчитывается без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то на расход и общую работу отопления это не повлияет. Но желающих подключить теплый пол в многоэтажном доме немало. В связи с этим возникает угроза сбоя работы всей центральной магистрали. Ставить в известность компанию об укладке теплого пола нужно обязательно.

Первым фактором, влияющим на согласие, является тип отопительной системы в доме. Если схема конструкции предполагает два стояка, подача и обратка, получить разрешение становится возможным. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое врезание значительно снизит температурный режим в других квартирах, что повлечет за собой справедливые жалобы. Также будет учитываться местоположение теплообменника – верхняя точка или нижняя. Шансы на получение разрешения у верхних квартир возрастают, если теплообменник находится внизу и наоборот.

Проблем с установкой не возникнет только у тех, кто отключен от центрального отопления. Наличие автономного котла позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для отслеживания потребления энергии необходимо.

Схема подключения к центральной системе отопления: расчеты

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность, приходящуюся на дополнительное отопление, то есть насколько заполняется теплоноситель.

Следует учесть параметры схемы водяного пола, тепловых потерь и тип радиаторов. Все эти детали просчитываются и выводится общая цифра. Рассчитать параметры будущего обогрева поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, занимающиеся непосредственно укладкой теплых полов.

Немаловажным считается расчет поднятия основания. Соответственно, метод самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие основания сможет привести к нарушению норм жилищного пространства. Именно поэтому сделать предварительный расчет и план укладки самих полов необходимо.

Классическая схема подключения

Теплый пол от центрального отопления подразумевает наличие необходимого оборудования: циркуляционный насос, коллекторная группа и датчики регулировки температуры. Подключение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного обогрева, он должен составлять 12-20 мм.

Водяной теплый пол в квартире предполагает следующие элементы:

Сердцем всей схемы является распределительный узел, ответственный за регулировку температуры теплоносителя. Дело в том, что температура воды в трубах подачи очень высокая. Ее необходимо охлаждать до приемлемого порога – 30-35°, иначе система теплого пола выйдет из строя.

Ключевую роль в этой конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. Клапан сопровождается специальным датчиком, другое название термоголовка, который осуществляет терморегуляцию с помощью положения штока. Это устройство позволяет хозяину задавать необходимую температуру и экономить тем самым на отоплении.

Работает клапан очень просто. При превышении заданного температурного порога, специальная заслонка перекрывает полностью или частично горячий поток. Наличие трехходового клапана в распределительном узле необходимо.

Теплый пол от центрального отопления не будет функционировать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его местоположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает уже остывший теплоноситель в насос, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

Коллекторная группа должна обязательно включать в себя воздухоотвод и дренажный кран. Эти элементы устанавливаются в верхней (воздухоотвод) и нижней точках (сливной кран) коллектора.

Учитывая тот факт, что рабочая жидкость не отличается чистотой, необходимо устанавливать грязевые фильтры. Таким образом, срок службы водяного пола продлевается. Грязный теплоноситель очень быстро забьет небольшие трубы водяного пола.

Эта схема является классической и работает для квартир на верхних или нижних этажах в зависимости от нахождения общего теплообменника. Если же квартира врезается на средних этажах, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка теплого водяного пола требует официального согласования с управляющей компанией. Сделать подключение к общей магистрали возможно, но следует соблюдать установленные нормы и правила по установке и эксплуатации оборудования. Незаконное врезание в центральную систему запрещено. Это повлечет за собой выплату больших штрафов и демонтаж водяного теплого пола.

Теплый пол от центрального отопления в квартире

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность

Источник: doctorpol.ru

Как сделать теплый пол от центрального отопления в квартире: легальные способы

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

  • Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
  • На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
  • Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

  • 1 Циркуляционный насос
  • 2 Трехходовой смеситель
  • 3 и 4 Шаровые краны
  • 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Нюансы, о которых необходимо помнить

  • Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

  1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м 2 . Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
  2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
  3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Почему запрещается подключать систему теплый пол от центрального отопления в квартире. Монтажные схемы, позволяющие подключение конструкции к центральной тепломагистрали. Сравнение радиаторного и напольного отопления.

Источник: ventilationpro.ru

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

  • Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
  • Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
  • Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

  1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Теплый пол от центрального отопления в квартире

Как смонтировать водяные теплые полы в квартире от центрального отопления. Монтажные схемы подключения и видео-инструкции.

Источник: polprofy.ru

Теплый пол от центрального отопления в квартире

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

  1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
  2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
  3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
  4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35 0 С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой. Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

Теплый пол от центрального отопления в квартире своими руками: схема, фото, видео инструкция, законно ли

Возможно ли сделать теплый пол от центрального отопления в квартире? Да, безусловно, если знать, как и какие материалы понадобятся. Законно ли это? Нет. Лучше отдать предпочтение электрическим.

Источник: www.portaltepla.ru

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Теплый пол от центрального отопления в квартире – возможность монтажа

Возможен ли монтаж теплого пола от центрального отопления в квартире? Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему

Источник: dearhouse. ru

3 способа монтажа своими руками

Содержание:

  1. Какой теплый пол выбрать для бани
  2. Особенности системы
  3. Преимущества и недостатки
  4. Устройство водяного пола от банной печи
  5. Принцип работы
  6. Схема и устройство «пирога»
  7. Подготовительные работы
  8. 3 способа монтажа водяного контура
  9. В бетонную стяжку
  10. На полистирольные плиты
  11. Укладка по деревянному полу
  12. Подключаем тёплый пол к печки
  13. Правила эксплуатации
  14. Видео пособие

Тёплые полы с каждым годом набирают всё большую популярность, причём виды помещений, в которых производят укладку, удивляют своим разнообразием. Баня так же не стала исключением.

Есть разные системы отопления для банного строения. Сегодня, всё чаще владельцы бань устанавливают водяные тёплые полы, которые функционируют от печи.

Какой теплый пол выбрать для бани

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

  • кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;
  • инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;
  • водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

ТЕПЛЫЙ ПОЛ в бане с помощью ПЕЧИ? Банная печь Горыныч-3.


Смотрите это видео на YouTube

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

  • выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
  • стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
  • наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
  • экологически чистое отопительное устройство — нет  электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
  • возможность обогрева домов больших площадей;
  • отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

  • производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
  • производить ремонтные работы самому, также не просто;
  • «пирог» водяной конструкции значительно понижает уровень потолков;
  • возникает необходимость в переоборудовании печи;
  • потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
  • сложный процесс регулировки температурного режима;
  • нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
  • при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

К сведению! Если воду заменить антифризом, то отпадёт необходимость в сливе теплоносителя, или в постоянном протапливании печки в холодное время года.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

  • Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать — медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.
  • Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.
  • Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.
  • Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

  • Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Принцип работы

Устройство представляет собой трубопровод с теплоносителем внутри, который питается от банной печки, отапливаемой дровами или другим топливом. Печь должна быть переоборудована для обогрева тёплого пола.

После разжигания, она прогревает систему, полный обогрев достигается к моменту готовности парной. Циркулирует вода с помощью установленного насоса, он входит в комплект смесительного узла. От тёплых труб прогревается стяжка и половое покрытие, они в свою очередь передают его помещению.

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;
  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

  • Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
  • Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.
  • Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

3 способа монтажа водяного контура

Как сделать «пирог» водяного тёплого пола от печи в бане самому? Мы покажем, как всю работу можно осуществить разными способами.

В бетонную стяжку

Основание, имеющее стяжку из бетона — лучший вариант для бани, так как цементный раствор обладает повышенной влагостойкостью, и позволяет сделать качественный обогрев бани. Кроме того, этот способ даёт возможность экономить на материале и оборудовании.

Но при самостоятельной заливке стяжки, есть важное условие — это необходимо делать с соблюдением инструкции и технологического процесса.

К недостаткам данного метода относится сложность ремонта в случае поломки, и возможность использования конструкции только после полного высыхания раствора, на что потребуется около месяца.

Процесс заключается в следующих действиях:

  1. Подготавливается основа — она должна быть ровная и чистая, если обнаружены существенные неровности, то можно сделать тонкую стяжку.
  • Производится двойная гидроизоляция — бетонная поверхность покрывается горячим битумом, на него стелются листы рубероида внахлёст 10 см. Затем опять заливается битум и кладётся рубероид.
  • Укладывается утеплитель — желательно жёсткий и влагонепроницаемый (ЭППС, пеноплекс), и толщиной не меньше 5 см. Обязательно, при размещении теплоизоляции нужно не забывать про сливной уклон.
  • Монтируется арматурная сетка — к ней будет крепиться труба.
  • Приклеивается демпферная лента по периметру, на стыке стен и пола — она компенсирует температурные расширения.
  • Размещается нагревательный контур — фиксируется хомутами к сетке.
  • Заливается стяжка — данные работы делаются после подсоединения системы и проверки её работоспособности. Обязательно заливку нужно делать при наличии давления в контуре. После застывания её можно стелить половое покрытие.

На полистирольные плиты

Плиты из полистирола — качественный материал, отлично сочетающий водяные полы с банным помещением. Их поверхность оснащена слоем фольги, которая способна отражать тепло, что обеспечивает хорошую теплоизоляцию. Кроме того, плиты имеют пазы, в которые удобно укладывать контур.

Монтажные работы по возведению водяного пола в бане от печи своими руками необходимо выполнять последовательно:

  • очищение и выравнивание чернового пола;
  • установка гидроизоляции — кладётся рубероид в два слоя;
  • проклейка демпферной ленты по периметру;
  • размещение теплоизоляционных матов с бобышками — лучше, если они будут иметь отражающую поверхность;
  • монтаж водяного контура — он размещается согласно схеме в пазы между бобышками;
  • подключение системы — проверка работоспособности и отсутствие течи;
  • стяжка — лучше заливать бетон по установленным маячкам, поверхность должна быть с небольшим уклоном к стоку;
  • монтаж полового покрытия — после полного затвердевания бетона стелется покрытие, и полом можно пользоваться.

Укладка по деревянному полу

Этот метод подходит, если основа не прочная, и не выдержит тяжести бетонно-цементной стяжки. Трубы кладутся прямо на черновое деревянное покрытие. Но данная конструкция менее эффективна, так как пол не соприкасается на прямую с контуром.

Однако он применяется часто при самостоятельном обустройстве тёплых полов, ведь бани, в основной своей массе — не имеют достаточную прочность.

Работы следует начинать с очистки чернового деревянного пола.

Затем укладывается полиэтиленовая плёнка, в качестве гидроизоляции, и монтируется демпферная лента.

Устанавливаются лаги на деревянный пол, они фиксируются на саморезы. Класть их необходимо поперёк основных досок.

 Следующий этап — теплоизоляция, для этого между лагами прокладывается утеплитель, и натягивается еще один слой пленки, для защиты от влаги.

Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль.

Укладываются трубы — они кладутся на фольгу или в профиль согласно схеме. Система подогрева подключается и проверяется её работоспособность.

Монтируется подложка для финишного покрытия из фанеры или листов ДСП.

Стелется половое покрытие, чаще используют плитку или дерево.

Данный способ, обустроить самому отопление бани от тёплого водяного пола — трудоёмкий процесс, но обойдётся дешевле.

Подключаем тёплый пол к печки

При самостоятельном запитывание водяного пола от банной печи необходимо сделать отдельную магистраль подогрева теплоносителя. Для этого, потребуется оборудовать теплообменник над топочным отсеком, или соорудить систему из труб, которой обвязать топку.

Смотрите видео

Как установить теплообменник на банную печь


Смотрите это видео на YouTube

Кроме этого, чтобы обеспечить водяной пол нужным количеством теплоносителя, необходимо обустроить конструкцию дополнительным баком около печи.

Следует не забыть и про смесительный узел, в котором горячая вода будет смешиваться с отработанной, и поступать в контур с нужной температурой.

Чтобы остывшая вода из труб направлялась обратно в теплообменник для подогрева, производится подключение к системе насоса, который обеспечивает циркуляцию теплоносителя.

Правила эксплуатации

Осуществлять эксплуатацию водяного тёплого пола от банной печи собранного своими руками — не сложно, и не требует больших усилий. Главное придерживаться нескольких правил:

  • в холодное время года следует сливать воды из труб каждый раз;
  • нужно поддерживать постоянное рабочее давление;
  • вовремя устранять поломки в насосе и запорной арматуре.

Если, монтируя самостоятельно водяной тёплый пол в бане от печи вы соблюдали все правила, то система будет радовать вас комфортными условиями в бане, и безаварийной длительной работой.

Видео пособие

ТЁПЛЫЙ ПОЛ РАБОТАЕТ БЕЗ НАСОСА ОТ ПЕЧИ .КАК УСТРОЕНА СИСТЕМА


Смотрите это видео на YouTube

Теплый пол от дровяного котла.


Смотрите это видео на YouTube

Теплый пол | Теплообменники для обогреваемых полов

Перейти к содержимому

Теплый полMax La France2021-10-18T23:18:14-05:00

Многие считают, что теплый пол является наиболее удобным средством обогрева дома или здания.

Мы поставили теплообменники для лучистых полов с тепловой нагрузкой от 25 000 до 2 миллионов БТЕ/ч.

Системы лучистого пола обеспечивают циркуляцию теплой воды по ряду трубок, которые излучают тепло в дом или здание. Во многих случаях эти системы изолированы от источника тепла с помощью паяного пластинчатого теплообменника. Это чрезвычайно удобный способ отопления дома или здания.

Системы лучистого пола бесшумны, энергоэффективны и могут помочь предотвратить циркуляцию пыли и других аллергенов и перенос их по воздуху. Теплообменники для этих систем небольшие и легкие, что очень важно в средах с ограниченным пространством и тщательным планированием.

Контактная форма

Эффективность обогрева и сопутствующие теплообменники

Выбор подходящего паяного пластинчатого теплообменника для системы лучистого пола является ключом к оптимальной производительности и эффективности. Мы поставляем паяные пластинчатые теплообменники Альфа Лаваль, обладающие эффективностью теплопередачи мирового класса, упакованные в компактный блок с небольшой площадью основания. Эти теплообменники идеально подходят для теплого пола и бытового водоснабжения, они просты в установке, самоочищаются и могут работать как при высоких давлениях, так и при высоких температурах.

В приведенной ниже таблице перечислены некоторые распространенные модели паяных пластинчатых теплообменников и их характеристики. Чтобы найти оптимальный и высокоэффективный паяный пластинчатый теплообменник для вашей системы лучистого отопления, свяжитесь со специалистом Valutech сегодня, и мы будем рады вам помочь!

Теплый пол: теплоноситель (вода) / холодоноситель (вода)


Модель Нагрузка
(БТЕ/ч)
Котловая вода
Температура на входе °F
Котловая вода
Температура на выходе °F
Котловая вода
Расход (гал/мин)
Котловая вода
ΔP (фут·ч3О)
Котловая вода
ΔP (PSI)
InFloor
Температура на входе °F
InFloor
Температура на выходе °F
InFloor
Расход (гал/мин)
InFloor
ΔP (фут·ч3O)
InFloor
ΔP (PSI)
CBh26-17H 10 000
20 000
30 000
40 000
50 000
150 130 1,0
2,0
3,0
4,1
5,1
0,2 ​​
0,8
1,8
3,1
4,7
0,096
0,3584
0,7727
1,333
2,035
90 110 1,0
2,0
3,0
4,0
5,0
0,2 ​​
0,8
1,7
3,0
4,5
0,096
0,3446
0,745
1,287
1,968
CBh26-25H 60 000
70 000
80 000
150 130 6. 1
7.2
8.2
3,4
4,5
5,8
1,461
1,961
2,531
90 110
130
110
6,0
7,1
8,1
3,3
4,5
5,8
1,44
1,933
2,496
CB30-18H 90 000
100 000
150 130 9,2
10,2
6,9
8,5
3,003
3,698
90 110
130
9,1
10,1
5,6
6,8
2,421
2,956
КБ30-24Х 125 000 150 130 12,8 7,3 3,163 90 130 12,6 6,3 2,708
КБ30-34Х 150 000
175 000
200 000
150 130 15,3
17,9
20,5
5,4
7,3
9,5
2,325
3,154
4,108
90 130 15,1
17,6
20,1
4,9
6,6
8,5
2,129
2,857
3,687
КБ30-44Х 225 000
250 000
150 130 23,0
25,6
7,7
9,5
3,322
4,092
90 130 22,7
25,2
7,2
8,8
3. 101
3.794
КБ30-50Х 275 000 150 130 28,1 9,3 4.041 90 130 27,7 8,8 3.801
КБ30-60Х 300 000 150 130 30,7 8,5 3,698 90 130 30,2 8,2 3,549
КБ30-70Х 350 000 150 130 35,8 9,6 4.137 90 130 35,3 9,3 4. 009
CB30-100H 400 000
450 000
150 130 40,9
46,0
8,9
11,2
3,836
4,843
90 130
110
40,3
45,3
8,8
11,0
3,792
4,777
CB110-20L 500 000
550 000
150 130 51,1
56,2
8,6
10,2
3.710
4.419
90 110 50,4
55,4
7,5
8,9
3,234
3,854
КБ110-24Л 600 000 150 130 61,4 8,5 3,664 90 110 60,4 7,6 3. 305

Ссылка для загрузки страницы Перейти к началу

Как работают воздушные тепловые насосы

Воздушные тепловые насосы поглощают тепло из наружного воздуха. Затем это тепло можно использовать для обогрева радиаторов, систем теплого пола или конвекторов теплого воздуха и горячего водоснабжения в вашем доме.

Воздушный тепловой насос извлекает тепло из наружного воздуха так же, как холодильник извлекает тепло из своего внутреннего пространства. Он может получать тепло из воздуха даже при температуре до -15 ° C. Тепло, которое они извлекают из земли, воздуха или воды, постоянно обновляется естественным образом, что позволяет сэкономить на топливе и снизить вредные выбросы CO2.

Тепло из воздуха при низкой температуре поглощается жидкостью. Затем эта жидкость проходит через компрессор, где ее температура повышается, и передает свое более высокотемпературное тепло в контуры отопления и горячего водоснабжения дома.

Система воздух-вода распределяет тепло через систему водяного центрального отопления. Тепловые насосы работают намного эффективнее при более низкой температуре, чем стандартная котельная.

Воздушные тепловые насосы больше подходят для систем напольного отопления или больших радиаторов, которые отдают тепло при более низких температурах в течение более длительных периодов времени.

Преимущества воздушных тепловых насосов

Чем воздушные тепловые насосы (также известные как ASHP) могут быть полезны для вас и вашего дома:
  • Сократите расходы на топливо, особенно если вы заменяете традиционное электрическое отопление
  • Получайте оплату за возобновляемое тепло, которое вы производите, в рамках государственной программы Renewable Heat Incentive (RHI).
  • Вы получаете фиксированный доход за каждый произведенный киловатт-час тепла. Это, вероятно, будет использоваться в вашей собственной собственности, но если вам посчастливится быть подключенным к тепловой сети, вы можете получить дополнительную плату за «экспорт» избыточного тепла.
  • Сократите выбросы углекислого газа в вашем доме, в зависимости от того, какое топливо вы заменяете
  • Обогрейте свой дом и дайте горячую воду
  • Практически не требуют обслуживания, их называют технологией «установил и забыл»
  • Проще установить, чем наземный источник тепловой носос.

Получайте деньги за произведенное вами возобновляемое тепло!

Программа Renewable Heat Incentive — это государственная программа поощрения, предназначенная для поощрения тех, кто использует возобновляемую энергию для обогрева своих зданий. Он будет доступен для домохозяйств весной 2014 года.

После присоединения к схеме RHI дома будут получать ежеквартальную тарифную плату за каждый киловатт-час (кВтч) произведенного ими возобновляемого тепла.

RHI поддерживает следующие технологии:
  • Тепловые насосы типа «воздух-вода»
  • Теплые полы
  • Котлы, работающие только на биомассе, и печи на пеллетах, работающие на биомассе, с задними котлами панели

На чем можно сэкономить, используя воздушные тепловые насосы

На вашу экономию повлияют:
  • Ваша система распределения тепла Полы с подогревом намного эффективнее радиаторов, потому что вода не должна быть очень горячей. Если пол с подогревом невозможен, используйте самые большие радиаторы, какие только сможете. Ваш установщик должен быть в состоянии сообщить об этом.
  • Расходы на топливо Вам все равно придется оплачивать счета за топливо с тепловым насосом, поскольку он работает от электричества, но вы сэкономите на заменяемом топливе. Если топливо, которое вы заменяете, дорогое, вы, скорее всего, сэкономите.
  • Ваша старая система отопления Если ваша старая система отопления была неэффективной, вы, скорее всего, снизите эксплуатационные расходы с новым тепловым насосом.
  • Нагрев воды Если тепловой насос подает горячую воду, это может ограничить общую эффективность. Возможно, вы захотите рассмотреть возможность нагрева воды с помощью солнечной энергии, чтобы обеспечить горячую воду летом и повысить эффективность вашего теплового насоса.
  • Использование элементов управления Узнайте, как управлять системой, чтобы получить от нее максимальную отдачу. Возможно, вам придется настроить отопление на более длительное время, но вы можете установить более низкий уровень термостата и по-прежнему чувствовать себя комфортно. Ваш установщик должен объяснить вам, как управлять системой, чтобы вы могли использовать ее наиболее эффективно.

Вам подходит?

Вот несколько ключевых вопросов, на которые следует обратить внимание:

У вас есть куда его положить? Вам понадобится место за пределами вашего дома, где устройство можно прикрепить к стене или поставить на землю. Вокруг него должно быть достаточно места для хорошей циркуляции воздуха. Солнечная стена идеальна.

Хорошо ли утеплен ваш дом? Поскольку тепловые насосы с воздушным источником лучше всего работают при производстве тепла при более низкой температуре, чем традиционные котлы, важно, чтобы ваш дом был хорошо изолирован и защищен от сквозняков, чтобы система отопления была эффективной.

Какое топливо вы будете заменять? Система окупится намного быстрее, если она заменит электрическую или угольную систему отопления. Тепловые насосы могут быть не лучшим вариантом для домов, использующих магистральный газ.

Какой тип системы отопления вы будете использовать? Воздушные тепловые насосы могут лучше работать с системами напольного отопления или отопления теплым воздухом, чем с системами на основе радиаторов, поскольку требуется более низкая температура воды.

Система предназначена для новой разработки? Сочетание установки с другими строительными работами может снизить стоимость установки системы.

Системы лучистого отопления под полом, сэкономьте тысячи

A Описание нескольких типов систем лучистого отопления


Включая предпочитаемую нами систему.


Существует множество способов воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем теплого пола уже не менее 100 лет. Наши системы лучистого отопления являются более новыми и инновационными. Мы призываем вас хотя бы взглянуть на эти современные системы. Более новые и инновационные системы напольного отопления могут предложить значительные преимущества.

Обратите внимание, что компания Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров. Нажмите здесь для получения дополнительной информации об этом использовании. Это возможность сэкономить 90 575 тысяч долларов 90 576 и при этом иметь более качественную и энергоэффективную систему лучистого обогрева пола.

(и тепло, и горячая вода подаются напрямую от одного и того же отопительного агрегата)

«Открытая система прямого излучения» представляет собой значительный прорыв в дизайне лучистого отопления. Open Direct Radiant System предлагает беспрецедентную эффективность при очень доступной начальной стоимости и является нашей предпочтительной системой среди всех систем лучистого отопления. Это единая система, которая работает двумя разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака, проходит через зону теплого пола и возвращается в бак. Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается питьевой.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.



Преимущества энергоэффективности открытой прямой системы.

  • «Открытая прямая система» использует лучистое отопление, которое существенно более энергоэффективно .
  • Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
  • Более низкая начальная стоимость дает возможность купить более совершенную и эффективную единицу .
  • «Открытая прямая система» совместима с солнечными батареями.
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный подогрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу, прежде чем попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

  • Снижение расхода топлива
  • ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и уходит безвредно спустить в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша система Open Direct исключительно доступна по цене

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Никакой бойлер не экономит тысячи долларов
  • В нашей конструкции используется на деталей меньше
  • Простая установка экономит трудозатраты
  • Energy Efficiency снижает затраты на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Простота в работе

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания. Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго, поэтому им не требуется постоянный уход.

Легко получить детали для

Наша конструкция проста, а наши детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста, и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и обеспечивает качество нержавеющей стали.

Долговечность

Низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно. Наша система работает при более низких температурах, поэтому для нагрева воды требуется меньше топлива , а наши водонагреватели конденсируют дымовые газы для получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей . Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружественный

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов решили воспользоваться нашей бесплатной помощью в проектировании и самостоятельно установить систему, сэкономив .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

  • Системы Radiantec соответствуют строительным нормам
  • Мы предоставляем официальное письмо для вашего Кодекса

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ВНИМАНИЕ, НЕГАТИВ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.



Нажмите здесь для получения дополнительной информации об открытой системе прямого излучения Radiantec .

(отопление осуществляется косвенно с помощью теплообменника)

Когда требуется лучистое отопление пола, горячая вода для бытовых нужд подается насосом в теплообменник, где тепло передается теплоносителю на другой стороне. В то же время включаются насосы зоны теплого пола, которые обеспечивают циркуляцию теплоносителя там, где это необходимо.

Теплообменник отделяет теплоноситель от подачи питьевой воды. Это позволяет использовать непитьевую теплоноситель (например, антифриз). Эти системы лучистого отопления

Щелкните здесь, чтобы узнать больше о непрямой системе Radiantec.



(Эта «традиционная» система использует бойлер или водонагреватель для нагрева воды)

Закрытые системы лучистого отопления используют бойлер или водонагреватель исключительно для отопления помещений . Затем вода (или гликоль) циркулирует по трубкам теплого пола. Когда используется котел, этот знакомый и традиционный подход хорошо принимается чиновниками строительных норм и правил.

Нажмите здесь для получения дополнительной информации о закрытой системе Radiantec

Radiantec поддерживает использование солнечной энергии, когда это возможно, и отмечает, что за последние несколько лет эффективность солнечной энергии значительно улучшилась. На следующем рисунке представлена ​​солнечная система на основе горячей воды для бытовых нужд, которая особенно подходит для систем лучистого отопления.



Для получения дополнительной информации о нашей технологии солнечного отопления посетите сайт www.radiantsolar.com

Если вы видите незнакомые вам слова и выражения, обратитесь к этому разделу.

Понимание значения следующих фраз облегчит понимание вариантов вашей системы отопления.

БОЙЛЕР
Бойлер — это нагревательное устройство, которое спроектировано для производства очень горячей воды (до 250 градусов по Фаренгейту, под давлением) для радиаторов и плинтусов. Многие котлы плохо работают при более низких температурах, и для регулировки могут потребоваться дорогостоящие средства управления.

БЫТОВОЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
Бытовой водонагреватель производит воду умеренной температуры и обычно поставляется с накопительным баком. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие недорогие водонагреватели не используют этот потенциал.

ТЕПЛООБМЕННИК
Теплообменник представляет собой устройство, передающее тепло от одной жидкости к другой без смешивания жидкостей. Типичное использование состоит в том, чтобы отделить питьевую бытовую горячую воду от котловой жидкости.

ЗАКРЫТАЯ СИСТЕМА
Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для технического обслуживания.

ОТКРЫТАЯ СИСТЕМА
Открытая система – это система, открытая для атмосферы или в которой часто заменяется теплоноситель. Бытовой водонагреватель представляет собой открытую систему, поскольку нагретая жидкость постоянно меняется. Открытые системы требуют различных механизмов и материалов.

ПИТЬЕВОЙ
ПИТЬЕВОЙ означает пригодный для питья.

ПРЯМАЯ СИСТЕМА
В прямой системе используется одна и та же вода для отопления и ГВС для мытья посуды, стирки, принятия душа и т. д. Между ними нет разделения.

НЕПРЯМАЯ СИСТЕМА
Непрямая система – это система, в которой тепло от нагревателя проходит через теплообменник перед тем, как попасть в трубы напольного отопления.

Зачем использовать котел, если можно обогреть дом из воздуха? – Ирландское время

Мы больше не используем коровий навоз для обогрева наших домов и не полагаемся на полудвери для вентиляции, их заменили новые технологии. Так почему же тогда мы до сих пор используем масляные или газовые котлы для отопления и большие отверстия в стенах с жалюзийными решетками в качестве вентиляции, когда есть гораздо более эффективные и сложные альтернативы?

Одна из причин заключается в том, что торговцы часто не спешат внедрять незнакомые технологии, и поэтому мы не слышим о новых альтернативах. Какие есть более оригинальные достижения в области отопления и вентиляции, доступные, практичные и устойчивые?

Настенная вентиляционная установка Fresh-R

Тепловые насосы типа «воздух-вода»

Что касается отопления домов, передовой технологией являются тепловые насосы типа «воздух-вода», которые в настоящее время привлекают гранты в размере 3500 евро от SEAI. . Они работают, передавая тепло от воздуха снаружи через теплообменник жидкому хладагенту, который кипит при смехотворно низких температурах, заставляя его расширяться в газ и выделять разницу тепла в воду, которая затем проходит через ваши радиаторы или полы с подогревом. Он основан на той же технологии, что и холодильники, но в обратном порядке. Тепловой насос находится снаружи в компактном блоке, похожем на кондиционер, а внутри находится коробка, которая передает тепло от воздуха к воде. Она тише, меньше и намного эффективнее стандартной жидкотопливной или газовой горелки.

Воздушные тепловые насосы раньше подходили только для более теплого климата, но технология улучшилась настолько, что теперь они отапливают 20% шведских домов. При этом дом должен быть хорошо утеплен, так как в отличие от жидкотопливного или газового котла, нагревающего радиаторы до 60-65 градусов, тепловые насосы нагревают воду только до 30-35 градусов. Вместо этого тепло накапливается постепенно за счет непрерывной работы теплового насоса. Система с трудом справилась бы в сквозняке, неизолированном доме.

ПОДРОБНЕЕ

Хотя тепловые насосы буквально могут создавать тепло из воздуха, существуют затраты, связанные с постоянной прокачкой жидкого хладагента через систему. Ваш счет за электроэнергию возрастет. Тарифы NightSaver могут облегчить это, как и установка фотоэлектрических панелей (PV), чтобы бесплатно использовать электричество от солнца.

Тепловой насос «воздух-воздух»

Еще более эффективной альтернативой этой системе является тепловой насос «воздух-воздух», который снова улавливает разницу тепла между наружным воздухом и хладагентом и передает его непосредственно на вентилятор. внутри дома. Эффективность систем отопления измеряется в КПД (коэффициент полезного действия), а тепловые насосы типа «воздух-воздух» могут иметь КПД 6 по сравнению с 4 для типа «воздух-вода»; это означает, что на каждую единицу потребленной электроэнергии будет произведено 6 единиц тепла; хотя эти цифры зависят от времени года и эффективности агрегата. Тепловые насосы типа «воздух-воздух» больше подходят для зданий с открытой планировкой, где вы не пытаетесь передавать тепло между разными комнатами через радиаторы.

Другие виды тепловых насосов крупнее и сложнее; первичным из них являются тепловые насосы с использованием грунта (или геотермальные), которые извлекают тепло через трубы, закопанные горизонтально или вертикально в землю, а другим из них являются тепловые насосы с источником воды, которые берут тепло из колодца, реки или пруда. Эти формы более энергоэффективны круглый год, поскольку температура земли и воды более стабильна, чем температура воздуха. КПД системы «воздух-вода» зимой может упасть до 2, но даже это более чем на 100% эффективнее, чем ваш старый масляный котел.

Тепловые насосы типа «воздух-вода» также могут нагревать воду в вашем горячем водонагревателе и легко подключаются к системам напольного отопления и большинству новых типов радиаторов, хотя иногда может потребоваться установка радиаторов большего размера, чтобы компенсировать более низкие температуры протекающего тепла. через них.

Настенная вентиляционная установка Fresh-R

Вентиляция с рекуперацией тепла

Что касается вентиляции, Ирландия всегда полагалась на наши негерметичные дома, где сквозняки сами себя проветривают. Мы были счастливы просто открывать окно, когда становилось слишком душно, вытирать конденсат с окон и перекрашивать ростки плесени в темных углах. Однако по мере того, как мы запечатываем и изолируем наши дома, воздух становится все более затхлым и спертым. Он может быть в пять раз более загрязнен, чем снаружи. Традиционно мы полагались на вентиляционное отверстие в каждой комнате, состоящее из отрезка водосточной трубы, проходящей через стену с решеткой с жалюзи снаружи, и, в лучшем случае, какой-либо формы перегородки внутри, чтобы не дать ветру дуть прямо на нас.

В очень влажных местах, таких как ванные комнаты, мы используем дребезжащие вентиляторы Vent-Axia, которые гремят во время порывов ветра и создают крошечные кладбища мертвых пауков, пыли и грязи. Хотя мы, возможно, слышали о новых пассивных солнечных домах с воздуховодами в каждой комнате, которые постоянно рециркулируют воздух, отфильтровывая примеси и направляя предварительно нагретый, насыщенный кислородом воздух безмятежно циркулирующим по всему зданию, установка такой системы просто нецелесообразна в старых домах.

К счастью, теперь есть альтернатива: небольшие компактные вентиляционные установки с рекуперацией тепла, которые не требуют громоздких воздуховодов и которые плотно вписываются в полость стены. Эти системы вентиляции с рекуперацией тепла (HRV) бесшумно и эффективно извлекают застоявшийся воздух из дома и заменяют его свежим отфильтрованным воздухом, предварительно подогретым с использованием избыточного тепла от старого удаляемого воздуха. Всего несколько лет назад их эффективность составляла всего около 65 %, а это означало, что 35 % вашего нагретого воздуха терялось при каждой циркуляции воздуха, но новейшие системы 90 процентов эффективности.

Децентрализованная вентиляция

Наиболее инновационным и эффективным является Lunos E2 Neo, производимый небольшой немецкой компанией, которая быстро расширяется, извлекая выгоду из того, что децентрализованная вентиляция растет на 6 процентов каждый год, в то время как централизованная вентиляция находится в упадке. Он помещается внутри трубы размером с компакт-диск, которая проходит через стену, где был старый вентиляционный клапан, и благодаря крошечному современному двигателю его едва слышно даже в спальне.

Блоки устанавливаются попарно, работают в противотоке, при этом один подает воздух, а другой выпускает его, и воздух подается во все углы помещения. Они также фильтруют пыльцу и другие частицы в воздухе и помогают снизить уровень влажности зимой. Они стоят 1175 евро (без НДС) за пару, а эксплуатационные расходы составляют около 42 центов в год.

Голландская компания разработала альтернативную модель Fresh-r, которая работает по принципу, отличному от Lunos, но по-прежнему удаляет спертый воздух из помещения и заменяет его свежим воздухом, предварительно подогретым через теплообменник около размер коробки счетчика электроэнергии, встроенной в наружную стену. Опять же, нет необходимости в трубах или воздуховодах, а автоматические мониторы в блоке проверяют уровни C02 и влажности и соответствующим образом регулируют скорость вращения вентилятора. Fresh-r утверждает, что окупается за семь лет по сравнению с 50 годами для «всегда включенных» канальных систем HRV. Само устройство стоит 2250 евро без НДС, а фильтры для пыльцы и твердых частиц — еще 250 евро. Годовые эксплуатационные расходы составляют 5 евро по сравнению со 120 евро для обычной канальной системы.

Технологии в этом секторе развиваются так быстро, что через несколько лет даже эти технологии могут оказаться в значительной степени ненужными. Тем временем ирландские сантехники, несомненно, продолжат устанавливать дизельные и газовые котлы в ирландских домах, несмотря на то, что существует так много лучших альтернатив. seai.ie, lunos.ie,fresh-r.eu daikin.ie

Блог о теплообменниках — Radiant Design & Supply, Inc. управляется погодозависимым наружным регулятором сброса, встроенным в котел. Эти регуляторы регулируют температуру воды в системе обогрева пола в зависимости от температуры наружного воздуха. Это средство управления системой отопления обеспечивает регулируемую температуру воды для лучистого пола, которая производит достаточно тепла, чтобы поддерживать равномерную комфортную температуру в помещении без циклического переключения термостата.

Этот метод управления обеспечивает равномерную температуру лучистого пола, которая изменяется медленно и пропорционально изменениям наружной температуры. Изменения наружной температуры, в том числе внезапные перепады температуры (метель) и повышение температуры (Чинук), автоматически компенсируются, поэтому температура в помещении остается постоянной. Система зависит от термостатов только для ограничения температуры зоны.

Что еще более важно, температура отопительной воды ограничивается самой низкой температурой, необходимой для фактической тепловой нагрузки. Эта низкотемпературная работа является отличительной чертой эффективности систем напольного отопления. Дома с высокими эксплуатационными характеристиками можно отапливать в расчетных условиях с температурой воды для отопления, близкой к желаемой комнатной температуре.

В дополнение к комфорту, эти низкие температуры отопительной воды также обеспечивают наиболее эффективную работу любого используемого источника тепла, включая конденсационные газовые котлы и особенно солнечные системы.

Конденсационные котлы, такие как Vitodens, названы так потому, что они достигают очень высокого КПД 96%+ за счет извлечения скрытой теплоты водяного пара в дымовых газах. Однако для конденсации паров дымовых газов в жидкую воду необходимо, чтобы теплообменник котла работал при температурах отопительной воды ниже точки росы, т.е. менее 120 °F.

Контроллер сброса, встроенный в котел Vitodens, управляет горением и регулирует температуру отопительной воды до минимально возможного значения, чтобы стимулировать процесс конденсации. Особенностью котла Vitodens является то, что он поддерживает очень высокий КПД сгорания при рекордно низком уровне выбросов даже при очень низкой мощности горения.



Солнечные системы

Эффективность работы солнечных тепловых коллекторов тесно связана с потерями тепла из коллектора в окружающий воздух. По этой причине лучшие солнечные системы разработаны таким образом, чтобы всегда тщательно подвергать контур сбора солнечной энергии самым низким доступным температурным нагрузкам. В доме это, как правило, холодная питьевая вода, которой суждено стать горячей водой для бытовых нужд. Вся нагрузка по нагреву воды для бытовых нужд состоит из повышения температуры поступающей холодной воды с низких значений 40°–50° до высоких 125–140°.*

Частично эта холодная поступающая вода делает нагрев воды для бытовых нужд, как правило, самым лучшим из солнечных тепловых применений. Специализированные солнечные системы нагрева воды для бытовых нужд способны выполнять большую полезную работу — и компенсировать больше традиционного топлива — при таких низких температурах нагрузки.

По этой причине крайне важно, чтобы при проектировании солнечных систем уделялось особое внимание массиву коллекторов для решения этой низкотемпературной нагрузки в отрыве от других источников тепла.

Если резервный источник тепла позволяет непосредственно и немедленно обеспечить требуемый подъем температуры воды для бытовых нужд, то полезность солнечной системы для нагрева горячей воды для бытовых нужд практически сводится к нулю. Проще говоря, если вода уже нагрета за счет резервного топлива, то дело сделано.

Традиционные специализированные солнечные водонагревательные системы обычно имеют накопительный бак для солнечной системы, чтобы изолировать поступающую холодную воду от резервного источника тепла, чтобы насколько это возможно подъема температуры, необходимого для производства рабочей температуры, обеспечивается только солнечной системой. Специальная солнечная система нагрева воды для бытовых нужд обеспечивает большую часть экономии энергии за счет предварительного нагрева поступающей воды до более высокой температуры до того, как будет использоваться резервный нагреватель для повышения температуры воды до температуры использования.


Критика конструкции – Избегайте этих ошибок

В конструкции с отрицательными последствиями, которую мы видели, показан резервуар для хранения, оснащенный змеевиком теплообменника в нижней части резервуара, а также резервуар меньшего размера, предназначенный для хранения питьевой воды. воды, взвешенной в верхней части резервуара.

Предполагается, что оболочка подвесного бака служит единственной поверхностью теплообмена для нагрева воды для бытовых нужд из большего бака. Также предполагается, что змеевик на дне большего резервуара будет подключен к солнечным коллекторам.

Конструкция указывает на то, что конденсационный котел предназначен для непосредственного нагрева большего внешнего бака и использования насоса для подачи нагретой воды из котла в больший бак. Показан еще один насос, предназначенный для циркуляции воды системы отопления через бак большего размера в систему отопления помещений.

У этой конструкции сразу несколько заметных негативных последствий.

– Бытовая вода не изолирована от котла как источника тепла. Для того, чтобы в любое время обеспечить ГВС по запросу, необходимо эксплуатировать котел таким образом, чтобы поддерживать температуру большего бака выше (в целях теплообмена) требуемой температуры подачи ГВС. Я предполагаю, что этот больший резервуар должен находиться в диапазоне 140°, чтобы обеспечить достаточную подачу горячей воды для бытовых нужд в диапазоне 120°-130°.

– Поскольку котел сможет напрямую и немедленно обращаться к поступающей холодной воде для бытового потребления, солнечная система будет практически не нагревать воду для бытового потребления.

– В отличие от специальных солнечных водонагревателей и других конструкций солнечного отопления с комбинированной нагрузкой, эта система требует двойного обмена теплом с водой для бытового потребления, что еще больше изолирует солнечную систему от нагрузки по нагреву воды для бытового потребления.

– Поскольку котел будет постоянно поддерживать температуру бака (минимум 130°-140°), это обеспечит минимальную температуру, при которой разрешена работа солнечной системы. Для выполнения полезной работы солнечные коллекторы должны достигать температуры на 10–20° выше.

– Температурный диапазон, в котором котел держит бак большего размера (130°-140°), достаточно высок, чтобы препятствовать работе котла с высокой эффективностью конденсации и может избежать инвестиций в конденсационный котел.

– Как для отопления помещений, так и для водяного отопления эффективная работа конденсационного модулирующего котла с малой массой сильно затруднена из-за большого резервуара для воды. Конструкция не позволяет котлу напрямую обращаться к любой отопительной нагрузке. Вместо этого котел всегда должен преодолевать тепловую массу и связанные с этим потери тепла большого бака-аккумулятора. Оседлать резервную систему нагрева воды для бытовых нужд или систему отопления помещений этой дополнительной тепловой массой крайне контрпродуктивно. Это делает систему вялой и невосприимчивой и снижает эффективность в результате более высоких потерь тепла.

– Без дальнейшей корректировки температуры воды, используемой для отопления помещений, температура воды в большом резервуаре-аккумуляторе почти всегда будет слишком высокой для погодных условий.

Это будет особенно верно, поскольку солнечная система производит температуры намного выше, чем необходимо только для производства воды для бытовых нужд. Это приведет к короткому циклу лучистых полов и может вызвать перепады температуры в помещении, особенно при изменении погодных условий. Следует полностью избегать очень высоких температур воды.

– Поскольку котел нагревает большой накопительный бак до минимальной настройки температуры, необходимой для поддержания нагрева воды для бытовых нужд, и поскольку лучистые полы не работают при минимально возможной температуре воды для условий – ни котел, ни солнечная система сможет справиться с нагрузкой по отоплению помещений при более низких температурах, которые могут быть возможны с другими конструкциями.

– Проблема заключается в конструкции самого резервуара для хранения. Наш опыт работы с конструкциями «бак в баке», такими как эта, не был удачным, и мы знаем, что есть лучшие альтернативы. Мы обнаружили, что поверхность теплообмена дает неадекватную реакцию, которая уменьшается с неизбежным загрязнением. Эти резервуары не могут быть полностью опорожнены, так как все трубопроводы входят сверху. Теплообменники не подлежат очистке, так как в них нет портов для очистки или отверстий, характерных для других конструкций резервуаров. Следствием этого является то, что если или когда резервуар загрязняется, его нельзя обслуживать, а необходимо заменить.

*Способность выполнять полезную работу при низких температурах является одной из характеристик специальных систем нагрева воды для бытовых нужд , которые делают их гораздо более экономически привлекательными, чем другие солнечные системы, особенно отопление помещений.

Элементы управления солнечными коллекторами просто сравнивают температуру солнечных коллекторов с температурой нагрузки солнечного отопления и включают циркуляционный насос солнечного коллектора только в том случае, если солнечные коллекторы достаточно «горячие» или имеют более высокую температуру, чем нагрузка.

Как правило, солнечные коллекторы должны быть на 10–20° горячее нагрузки, чтобы преодолеть тепловое сопротивление теплообменника в контуре и выполнить полезную работу.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
