Особенности теплого пола из полипропиленовых труб

Еще лет 5-10 назад теплые полы можно было смело назвать дорогим удовольствием. Водяное отопление, в котором используется подогрев полов, считался элементом роскоши. Такой способ обогрева в большинстве случаев устанавливался в элитном жилье. Сегодня ситуация в корне изменилась. Водяной пол становится обычным явлением. Все больше число потребителей отдают предпочтение именно этому варианту отопления жилых помещений. Основная причина такой популярности теплых водяных полов – это их экономичность, доступная цена и высокая эффективность.

К тому же на рынке отопительного оборудования появились расходные материалы, приборы и устройства, позволяющие самостоятельно оборудовать греющие полы в своем доме, экономя, как деньги, так и время. Вы всегда можете выбрать материалы, соответствующие технологическим параметрам системы отопления и вашим личным требованиям к такому способу обогрева. Если с оборудованием, входящим в комплект насосно-смесительного узла теплых полов, отдельный разговор, то трубы заслуживают особого внимания.

Несмотря на то, что сегодня выбор расходных материалов достаточно велик, предпочтение отдается варианту, когда теплый пол делается из полипропиленовых труб. Почему? Разберемся в деталях.

Основная статья про полипропиленовые трубы.

Теплый пол – особенности этой системы отопления

Начнем с того, что подогрев пола может использоваться в качестве основного варианта отопления в жилом помещении или выступать, как дополнительный источник тепла. В зависимости от технологических характеристик жилого строения, какой использовать вариант обогрева в случае с теплыми полами, решать вам. Для квартиры в многоквартирном доме теплый пол может стать исключением. В ряде случаев обитатели пытаются с помощью подогретой кафельной поверхности повысить комфорт в ванной комнате или в других технологических помещений.

Важно! Следует напомнить о существующем запрете на монтаж и установку теплых водяных полов в жилых помещениях многоквартирных домов. Причина такой ситуации заключается в неподготовленности инженерных конструкций жилого дома для монтажа сложной отопительной системы, каковой являются водяные полы.

*

В ситуации, когда речь идет об установке отопительной системы «теплые полы» в частном доме, никаких запретов и препятствий для реализации проекта нет. Можно осуществить монтаж и установку теплых полов любой площади в различной комбинации..

Для тех, кто все-таки решился на укладку теплого пола в своем жилье, важно знать о необходимом оборудовании и о расходных материалах. Трубы для любой водяной системы отопления являются основным рабочим элементом. Именно по ним циркулирует подготовленная вода, передавая тепловую энергию источникам обогрева. Это могут быть радиаторы или в случае с водяными полами, нагретая бетонная стяжка, наборная деревянная конструкция пола. Передача тепловой энергии от теплоносителя поверхности пола осуществляется через водяные отопительные контуры. Из какого материала сделана труба водяной петли, зависит скорость монтажа внутрипольного трубопровода и качество подогрева поверхности пола.

Почему сегодня для контуров теплых полов выбирают полипропилен?

На сегодняшний день компании – изготовители готовы предложить расходные материалы на любой вкус. Все зависит от финансовых возможностей потребителя. С практической стороны для оборудования теплого пола можно использовать трубы следующих видов:

• медные;
• гофрированные, металлические;
• металлопластиковые;
• расходный материал из сшитого полиэтилена;
• полипропиленовые.

*

Любой вариант имеет право на реализацию, однако тут вступает в дело фактор экономичности и технологической целесообразности.  Полипропиленовые трубы в этом аспекте выглядят предпочтительнее по многим параметрам. Почему сегодня многие потребители отдают предпочтение расходным материалам, изготовленным из полипропилена.

Теплый пол из полипропиленовых труб на данный момент самый распространенный вариант. Все дело в цене. При монтаже масштабных отопительных систем, когда речь идет о водяных полах с общей длиной трубопровода в несколько сот метров, на первый план выходит экономическая составляющая. Полипропиленовые отопительные контуры в этом плане являются удачным решением поставленной задачи.

К достоинствам такого расходного материала можно смело отнести следующие параметры:

• необходимая механическая прочность и эластичность трубы из полипропилена;
• необходимая герметичность соединений;
• долговечность;
• высокие технологические характеристики, упрощающие монтаж отопительных контуров;
• низкая стоимость.

Здесь следует остановиться на паре моментов. Полипропилен обладает высокой устойчивостью к низким температурам. Замораживание теплоносителя в трубопроводе не приведет к механическому повреждению отопительного контура. Такая труба прекрасно подходит для теплых полов, оборудованных в дачных и загородных домах, где отопительная система работает периодически.

Специальный метод сварки полипропиленовых труб обеспечивает герметичность соединений. Трубопровод, уложенный в бетонную стяжку, может спокойно функционировать в штатном режиме не один десяток лет. Соблюдая необходимые инструкции и технологию укладки, можно сделать теплый пол в своем доме, надолго забыв о его конструкции и об устройстве.

Для справки: в соответствии с инструкциями к изделиям, полипропиленовые трубы способны выдерживать рабочую температуру теплоносителя до 75⁰С при рабочем давлении в 7,5 атм. Согласно паспорту изделия, труба из полипропилена может эксплуатироваться 25-30 лет.

*

Оценив достоинства этого варианта, не стоит забывать об отрицательных сторонах полипропиленовых отопительных контурах.

Важно! Полипропилен в обычном исполнении обладает высоким коэффициентом теплового расширения, поэтому в толщину бетонной стяжки необходимо укладывать трубу, изготовленную из армированной полипропиленовой трубы.

Основные минусы при использовании расходных материалов на основе полимеров, являются некачественное сырье и несоблюдение технологии монтажных работ. Другими словами, нередко встречаются трубы, у которых в результате воздействия высокой температуры наблюдается вздутие верхнего слоя. Изгиб водяного контура может быть выполнен неправильно, без учета коэффициента теплового расширения материала.

Особенности применения полипропиленовых труб для оборудования теплых полов

Простые полипропиленовые трубы обычно используются для трубопроводов водоснабжения и канализации. Для внутрипольного отопления использовать простой полипропиленовый трубопровод опасно с точки зрения несоответствия изделия тепловым и гидравлическим нагрузкам. Теплые полы лучше создавать на базе армированных труб. Такое изделие обладает всеми необходимыми характеристиками, свойственными такому способу обогрева.  Канал является трехслойным. Между внутренним и наружным слоем полипропилена находится армирующий слой, изготовленный из алюминиевой фольги или из сплетенных синтетических нитей (стекловолокно).

На фотографии показаны два варианта изготовления труб, с алюминиевой прослойкой  и со стекловолокном в середине.

Наличие армирующего слоя позволяет свободно трубопроводу, замурованному в бетонную стяжку выдерживать температуры до 95⁰С и давление воды до 10 атм.

Существующая маркировка труб из полипропилена

*

Для того, что бы не допустить ошибки уже в процессе монтажа, следует разобраться с существующей маркировкой на изделия из полипропилена.  Сегодня компании – изготовители предлагают на рынке следующие типы полипропиленовых труб:

• PN10, маркировка, которая стоит на обычных изделиях с однородной полимерной структурой. Эти расходные материалы идут на оборудование обычных систем водоснабжения при рабочей температуре воды в 20⁰С и с рабочим давлением до 10 атм. Диаметр такой трубы обычно варьируется в пределах 20-110 мм.
• PN16, маркировка соответствующая однородному изделию, которое может использоваться для монтажа теплых водяных полов. Допустимый параметр температуры теплоносителя не должны превышать 80⁰С. Допускается рабочее давление  — 10 атм.   Наружные диаметры аналогичны изделиям типа PN10, однако в данном случае имеет место увеличенная толщина стенок трубы.
• PN20, маркировка для однородной трубы, в которой допускается циркуляция горячей воды температурой до 95⁰С. Здесь допускается уже рабочее давление не более 6 атм. Трубы выпускаются диаметрами 20-110 мм.
• PN20 AL (PN20 GF), маркировка для  полипропилена, в котором присутствует армированный слой из алюминия или из стекловолокон. По всем остальным параметрам эти изделия соответствуют трубам с маркировкой PN20. Основное отличие от других расходных материалов, меньший коэффициент теплового расширения (КТЛР).

Какие нюансы необходимо соблюдать при укладке полипропиленовых труб

Что бы сделать водяной теплый пол в своем доме эффективным и работоспособным, необходимо сделать предварительные расчеты количества труб, необходимых для укладки. Тепловые и гидравлические расчеты помогут вам правильно уложить водяной отопительный контур и подключить в определенной последовательности все отопительное оборудование.

Работая с полипропиленом, лучше ориентироваться на схему укладки: улитка. Несмотря на то, что данный способ укладки немного сложнее в монтаже, однако в дальнейшем вы ощутите неоспоримые преимущества этой схемы.

На заметку: схема улитка дает полноценный и равномерный обогрев поверхности пола ввиду того, что и подающая магистраль и обратка идут рядом друг с другом. Благодаря эластичности материала можно легко создавать необходимый изгиб трубы, так как при данной схеме кривизна отопительного контура имеет решающее значение.

*

Полипропиленовый водяной контур укладывается на уже подготовленную поверхность, фиксируясь металлическими хомутами или пластиковыми клипсами.  Для того, что бы ускорить процесс укладки, можно использовать другую методику. На подготовленную основу укладывается сетка с крупными ячейками, в которые укладываются отопительные трубы. Сетка выполняет сразу и роль армирующей основы для будущей бетонной стяжки.

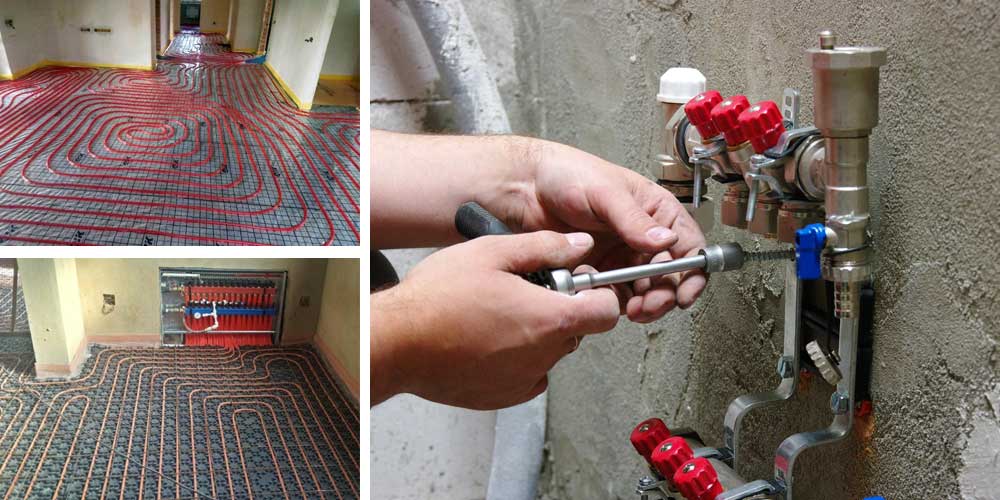

После укладки полипропиленовый трубопровод подключается к распределительному оборудованию. Во время пробного запуска проверяется места соединений на герметичность. Только после проверки работы отопительного контура во всех рабочих режимах, можно приступать к оборудованию бетонной стяжки или укладке наборной конструкции.

В заключении

Сложностей в монтаже полипропиленовых труб нет. Материал настолько удобен и практичен в работе, что позволяет выполнять укладку теплых полов самостоятельно. Здесь следует напомнить о тонкостях укладки. Для теплого пола важным является соблюдения шага укладки трубы. При использовании теплых водяных полов в качестве основного обогрева трубопровод должен укладываться шагом в 12-15 см. При желании сделать подогрев пола более интенсивным, шаг укладки трубы должен составлять  30 см.

При аварийных ситуациях, связанных с прорывом основного отопительного контура, проводятся ремонтные работы. Найти место прорыва полипропиленовой трубы можно при помощи тепловизора, или используя карту – схему укладки греющих полов. Поврежденный участок после удаления стяжки вырезается, и заменяется новым фрагментом. Герметичность соединений достигается путем сварочных работа. Полипропиленовая труба в этом плане очень удобна и практична.

Теплый пол из полипропилена: достоинства и недостатки

Содержание статьи

• Общие требования к материалам для теплого пола
• Теплый пол полипропиленовый
• Металлопластик для водяного теплого пола
• Внутрипольный подогрев с применением полиэтиленовых материалов

Еще недавно систему подогрева пола с помощью водяного отопления могли себе позволить единицы. Теперь же обустройство теплых полов стало намного доступнее, так как на рынке стройматериалов стали появляться более доступные комплектующие, что используются для сборки трубной внутрипольной системы отопления. Сейчас для этих целей применяют трубы из нескольких видов материалов.

Далее мы проанализируем достоинства и недостатки разных типов труб, какие можно использовать для обустройства внутрипольного подогрева, что даст вам возможность выбрать те, что больше подходят именно в вашем случае.

Общие требования к материалам для теплого пола

Учитывая необычные эксплуатационные условия, к материалам, что используются для монтажа системы теплого водяного пола, предъявляются определенные, достаточно строгие требования. Ведь в случае поломок или течей, придется полностью снимать напольное покрытие, проводить демонтаж стяжки и самой системы подогрева, после чего делать все заново. Чтобы этого избежать, к подбору труб нужно относиться очень ответственно, и следить за тем, чтобы они соответствовали таким характеристикам:

• долговечность и надежность, то есть срок службы изделий не должен быть меньше 40-50 лет;
• эластичность, то есть способность изгибаться и при этом в местах сгибов не терять герметичности;
• прочность, позволяющая переносить механическое давление;

• невысокая стоимость, с учетом того факта, что протяженность тепловых водяных коммуникаций в полу достаточно большая;
• достаточный коэффициент теплопроводности, чтобы передача тепла от циркулирующей горячей жидкости быстрее передавалась к поверхности пола;
• непроницаемость для молекул кислорода, что способны в определенных концентрациях в теплоносителе негативно влиять на металлические элементы системы, вызывая коррозию.

А теперь давайте рассмотрим, трубы из каких материалов полностью или частично отвечают этим требованиям.

Теплый пол полипропиленовый

Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.

Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.

К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.

При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.



Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию. Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.

Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.

Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.

Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным. Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы. Если же обнаруживается даже незначительная течь, это место нужно перепаять после слива жидкости, после чего протестировать снова.

Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.

Металлопластик для водяного теплого пола

Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков. К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений.

Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.

Трубные конструкции из металлопластика хороши еще и тем, что абсолютно не пропускают разрушающий металлические элементы системы кислород, что положительно сказывается на долговечности эксплуатации внутрипольного подогрева и водяного отопления в целом.

Кроме того, металлопластик имеет неплохой коэффициент теплопроводности, что способствует быстрому нагреву напольной поверхности.

Для описываемых целей применяются изделия из металлопластика, что имеют диаметр 16 мм (полдюйма) и 20 мм (три четверти). Дюймовую металлопластиковую трубу использовать не целесообразно по нескольким причинам. Во-первых, это достаточно дорого, особенно если покупать качественное изделие из металлопластика. Во-вторых, намного увеличивается радиус изгиба, который напрямую зависит от трубного диаметра. В-третьих, приходится заливать достаточно толстую стяжку, что также влечет дополнительные расходы.

Металлопластиковый теплый пол по стоимости материала и работ, наверное, один из самых доступных. Сами трубы, особенно если металлопластик качественный, сравнительно дороги. Однако, с учетом того, что не нужно применять соединяющие элементы в полу, вся система выходит достаточно экономной.

Внутрипольный подогрев с применением полиэтиленовых материалов

Для водяного подогрева пола используются трубы из так называемого сшитого полиэтилена. «Сшитый», вовсе не означает, что он сделан из отдельных фрагментов и потому низкого качества. Наоборот, такой полиэтилен обладает отличными показателями прочности и при этом достаточно гибкий. А сшитый он на молекулярном уровне при воздействии на вещество определенных химических или физических факторов.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

В заключение стоит заметить, что рынок стройматериалов постоянно пополняется новинками от производителей. Поэтому, возможно, уже скоро для обустройства пола с подогревом будут использовать другие материалы. В этой же статье описаны самые популярные и применяемые на сегодня.

Читайте также

• Теплый пол под ламинат
• Как сделать теплые полы в бане
• Как рассчитать длину трубы для теплого пола
• Теплый пол из полипропиленовых труб

Системы пластмассовых трубопроводов из полипропилена, предназначенные для напольного отопления

Системы пластмассовых трубопроводов из полипропилена, предназначенные для напольного отопления

Вы.

..

Вы подрядчик, архитектор, монтажник или сантехник. Или вы работаете в муниципалитете или жилищном товариществе и участвуете в установке систем трубопроводов в подпольных слуховых аппаратах? Ваши трубы еще не сертифицированы? Тогда Kiwa может помочь вам в дальнейшем. Наши эксперты по сертификации в этой области изучат ваш вопрос и будут работать с вами, чтобы найти правильное решение для получения знака качества KOMO в соответствии с руководством по оценке Kiwa.

Изделия согласно BRL 5612 применимы для систем трубопроводов в системах напольного отопления при расчетном (рабочем) избыточном давлении 4 или 6 бар в соответствии с температурным профилем класса 4 в таблице 1.

Ваш собственный знак качества Kiwa

Руководство по оценке BRL 5612 представляет собой схему сертификации систем пластиковых трубопроводов из полипропилена, предназначенных для полов с подогревом. Или для монтажа сертифицированных пластиковых трубопроводных систем в полах и стенах. Изделия согласно BRL 5612 применимы для систем трубопроводов в системах напольного отопления при расчетном (рабочем) избыточном давлении 4 или 6 бар в соответствии с температурным профилем класса 4 из 9. 0011 таблица 1 . Сертификат просто так не получишь. Мы предъявляем высокие требования к входному контролю сырья, контролю в процессе производства и к конечному продукту. При запросе коммерческого предложения вы указываете, для каких продуктов и в какой технической области вы хотите пройти сертификацию. Для этого руководства по оценке это: Системы трубопроводов F2.

Таблица 1 – Температурный профиль за 50 лет

	Температура [°C]	Время	Общий коэффициент службы
Tхолод	20	2,5 года	1,25
Tdesign	40+60	20 лет + 25 лет	1,5
Tmax	70	2,5 года	1,3
T неисправность	100	100 часов	1,0
Примечание: указанный температурный профиль соответствует класс 4 по ISO 10508.

Процедура получения сертификата на продукцию KOMO

Если вы согласились с нашим предложением, мы проведем допуск. Мы изучаем, можете ли вы получить сертификат продукта KOMO в соответствии с установленными нами требованиями. Мы делаем это с помощью аудита компании и предписанных лабораторных тестов. Результат этого определяет, соответствуете ли вы требованиям BRL5612. При положительном результате вы получите сертификат КОМО. Система качества, заложенная в IKB, затем регулярно проверяется нами. Таким образом, ваш продукт продолжает соответствовать установленным требованиям. Ваши клиенты могут быть уверены, что ваш продукт предлагает им то, что они считают важным; качество.

О Kiwa

Kiwa имеет специализированные бизнес-подразделения, ориентированные на определенные сегменты рынка в Нидерландах и за рубежом. Мы предлагаем специализированные услуги в таких областях, как энергетика и вода, пожарная безопасность и безопасность, инфраструктура, консультации по кровле и фасаду, спортивные сооружения и обучение. Вы можете связаться с этими бизнес-подразделениями для тестирования, проверки, сертификации, обучения и консультаций с учетом вашего сегмента рынка.

укладка изделий из полипропилена, монтаж металлических труб своими руками

При устройстве пола «с подогревом» важно учитывать действующие строительные и технические нормы и правила. Чтобы не ошибиться и наслаждаться теплом, необходимо качественно провести все монтажные работы. Выбор материалов, схемы монтажа, разводка, особенности монтажа – об этом пойдет речь.

Особенности конструкции

Любой теплый пол уменьшает высоту помещения.

Имеет неоспоримые преимущества перед центральным радиаторным отоплением:

• независимость от сезонных подключений;
• отсутствие разницы температур воздуха внизу и вверху помещения, что бывает при использовании батарей;
• точная регулировка нагрева.

Электрический пол – прост в монтаже, контур может иметь частые изгибы и малые радиусы. Не требует боковой панели в общих коммуникациях.

Равномерно прогревает пол по всей площади. Требует осторожности в эксплуатации.

«Вода» — простая установка, но с большими радиусами, требует подключения коллектора или трубопровода. Из-за более высокой цены на электроэнергию по сравнению с водой, она более экономична в эксплуатации, чем электрическая. Этим во многом объясняется его высокая популярность.

Общая конструкция водяного пола достаточно проста и представляет собой систему металлических или пластиковых труб, по которым движется горячая вода. Сама конструкция укладывается в бетонно-цементную стяжку, а управление осуществляется с помощью теплорегулирующего коллектора и вспомогательных датчиков.

Конструкция пола «с подогревом» включает 7 основных элементов:

• Перекрытие (основание) – если пол требуется укладывать на открытом грунте, необходимо сделать черновую стяжку.
• Гидроизоляция – может производиться оклеиванием поверхности клеенкой или покрытием мастикой.
• Теплоизоляция – из минеральной ваты или пенополистирола. Лучше отдать предпочтение более дешевому и легкому пенопласту.
• Сетка алюминиевая для армирования – укрепляет несущую конструкцию.
• Трубы.
• Бетонная стяжка.
• Финишный пол.

Для укладки теплого пола применяются трубы из следующих материалов:

Металлопластик

Недорогой вариант трубы, отличающийся хорошей теплопроводностью, простотой соединения и устойчивостью к ржавчине.

Полиэтилен

Доступны и гибкие проводники с хорошей теплоотдачей, единственный минус которых – необходимость дополнительной фиксации.

Полипропилен

Использование таких труб не лучшая идея, так как они недостаточно пластичны.

Медь

Самый подходящий и прочный тип контуров. Однако не самый популярный из-за высокой цены и трудоемкости монтажа.

Способы укладки

Чтобы правильно уложить теплый пол, нужно внимательно и строго следовать технологическим инструкциям и рекомендациям. Непосредственную прокладку следует начинать с подключения отрезанной трубы к блоку управления. Далее магистраль располагается по выбранной схеме, сплошным способом, без дополнительных подключений (принцип однотрубной системы отопления).

Чтобы общая нагрузка правильно распределялась по всей длине линии, а контуры не смещались, необходимо подобрать оптимальный тип крепления трубы к основанию.

Есть такие способы:

• проволока к армированной сетке;
лента
• крепящая к слою изоляции;
• зажим строительный.

Проложенный и закрепленный трубопровод необходимо подсоединить к коллектору. Соединение производится путем подсоединения свободного конца трубы к регулирующему устройству.

Далее идет опрессовка, то есть проверка на наличие неисправностей в системе. На первом этапе под значительно повышенным давлением (0,7 МПа) в трубопровод запускается горячая вода. Для коллектора установлена ​​максимально эффективная программа. Тесты проводятся в течение получаса. За это время давление воды не должно уменьшаться более чем на 0,07 МПа. Второй этап опрессовки длится не менее пары часов, но уже под низким давлением (1 МПа). В результате ревизии этот показатель не должен упасть более чем на 0,025 МПа.

Получив положительные результаты испытаний, можно приступать к заливке стяжки бетоном, куда рекомендуется добавить песок для увеличения толщины.

Схема укладки

Монтаж системы водоснабжения для теплого водяного пола осуществляется одним из следующих способов:

Классическая «улитка»

Представляет собой спираль, в которой горячий и холодный контуры проходят параллельно друг другу, равномерно распределяя тепло по поверхности.

Данная компоновка имеет ряд неоспоримых преимуществ:

• низкое гидравлическое сопротивление;
• плавность углового изгиба;
• возможность экономии материала.

К недостаткам относятся:

• сложность проекта;
• сложность установки.

«Змейка»

Под этим родовым названием находятся три типа схем.

Простая «змейка» – подходит для помещений, разделенных на зоны, поскольку предполагает разность температур на разных участках трубопровода. Первичный змеевик системы окружен с двух сторон помещением и далее переходит в змейку, в верхней части которой циркулирует горячая вода, а в нижней – холодная.

Двойная “змейка” – циркуляция горячей и холодной воды распределяется между двумя контурами, и разница температур не ощущается так явно.

Угловая «змейка» – применяется для угловых комнат, двух смежных стен, выходящих на улицу.

Преимущества схемы:

• простота конструкции;
• простота установки.

Недостатки также очевидны:

• перепад температур в пределах одной плоскости;
• поломка конструкции из-за чрезмерного изгиба пропиленовых труб.

Комбинированный способ

Предполагает использование гибких схем в зависимости от формы и типа обустраиваемого помещения.

Плюсы смешанного типа:

• универсальность использования;
• равномерность излучаемого тепла.

Основным недостатком является необходимость получения специальных разрешений на установку.

Подробно изучив каждую схему, можно сделать вывод, что «улитка» больше подходит для квадратных и круглых помещений, где присутствует постоянный температурный режим. «Змейка» предназначена для длинных прямоугольных комнат, в которых предполагается выделение нескольких зон.

Выбрав наиболее подходящую схему укладки, необходимо перейти непосредственно к ее реализации. То есть произвести расчеты, закупить материал, уложить трубопровод в соответствии с заданной формой поверх утеплителя (пенополистирола и пленки) и с помощью специальных скоб соединить контур с армирующей сеткой под стяжкой.

Расчет минимального расстояния

После выбора материала и решения теоретических вопросов наступает время расчетов. Для начала нужно определить необходимое количество труб. Это можно сделать, следуя алгоритму.

Начертить на миллиметровой бумаге подробный план помещения, где будет проложена система отопления. Важно строго соблюдать масштаб. Отметьте на чертеже места, занятые мебелью и техникой, так как под ними не будет располагаться трубопровод.

Выберите контурную схему

• Уложить трубу «змейкой» намного проще, но не стоит забывать об «зонировании» этой схемы.
• Схема «улитка» (спираль) более трудоемка и занимает больше времени, но обеспечит равномерную подачу тепла в помещение.

Если ни один из этих вариантов не подходит под размер комнаты, нужно использовать универсальную схему.

• Применение выбранного рисунка к рисунку.

Измерьте общую длину контуров и умножьте полученное значение на масштабный коэффициент. Например, общая длина трубопровода на чертеже в масштабе 1:20 составила 50 см. Чтобы получить реальное число, нужно показатель длины умножить на 20, то есть на то, во сколько раз уменьшается рисунок.

Следующим этапом является определение расстояния между контурами теплого пола (шага). При расчете важно учитывать обратную зависимость между шагом укладки и общим климатом помещения: чем прохладнее в помещении , тем шире контуры нужно выкладывать, чтобы увеличить плотность нагрева.

Расстояние между трубами также зависит от их диаметра. Для этого показателя рассчитывается несколько средних значений. Их наиболее удобно использовать на практике.

Минимальный шаг укладки для труб:

1. 10-15 см – диаметром 16 мм;
2. 15-20 см – диаметром 20 мм;
3. 20-30 см – диаметром 25 мм и более.

После выполнения основных расчетов необходимо определить необходимое количество и приобрести дополнительные расходные материалы:

• утеплитель для теплоизоляции – пенопластовые маты или минеральная вата;
гидроизоляционная пленка
• – на рынке представлен широкий ассортимент высококачественных полиэтиленовых покрытий;
демпферная лента
• – своеобразная резервная пломба, используемая для лучшей фиксации стяжки;
• сетка армирующая со средними ячейками;
• набор застежек – специальных фиксаторов или зажимов, позволяющих надежно прикрепить контуры.

Также потребуется коллектор, дополнительные датчики коллектора (по необходимости), смеситель коллектора, фурнитура и окончательное покрытие – ковролин, ламинат, линолеум или плитка (в зависимости от индивидуальных предпочтений).

Также необходимо приобрести инструмент:

• разматыватель – приспособление для разматывания рулонов утеплителя, пленки или армированной сетки;
• труборез – подбирается с учетом материала трубы;
сверло
• ;
отвертка
• ;
паяльник
• ;
• Гаечный ключ (желательно разводной).

После закупки материалов и инструментов можно приступать к непосредственному монтажу конструкции. Успешная укладка контуров пола зависит от соблюдения инструкций и рекомендаций. Однако нужно учитывать некоторые тонкости строительства, позволяющие выполнять работы более качественно.

Нюансы монтажа теплого пола

Укладка системы водяного пола своими руками не представляет сложности.

Главное тщательно соблюдать технологию:

• демонтировать старый настил;
• при необходимости восстановить потолок или залить внутреннюю стяжку;
• для утепления основания и закрепления теплоизоляционного слоя демпферной лентой;
• покрыть поверхность гидроизоляционной пленкой и зафиксировать широким скотчем;
• поставить арматуру;
• установить коллектор и подсоединить к нему трубу;
• проложить трубопровод по выбранной схеме, строго соблюдая расчетный шаг укладки;
• фиксируем контуры с помощью специального крепления;
• полностью подключить и проверить систему отопления;
• если все сделано правильно, залить стяжку бетоном;
• нанести декоративное покрытие.

Установка не занимает много времени (за исключением времени высыхания стяжки). Приведенный выше алгоритм абсолютно универсален и доступен каждому.

Однако есть ряд нюансов:

• Шаг укладки варьируется в зависимости от жесткости трубы. Соответственно, у пластичных полиэтиленовых и металлопластиковых конструкций она меньше, чем у сплошных пропилена и меди.
• Чтобы сделать трубопровод более безопасным, его можно усилить шурупами, которые вкручиваются в основание.
• Во избежание протечек необходимо, по возможности, минимизировать количество стыков и усилить стык с помощью уступной посадки.
• Если контуры пересекаются с демпферной лентой внахлест, то эти места необходимо усилить защитным рукавом.
• Маяки рациональнее затопить. Тогда основание под декоративный пол будет намного ровнее.
• Коллекторы и датчики устанавливаются в зависимости от типа помещения. В квартирах для них приспособлена специальная стенная ниша. В частных домах термостаты выведены в подвалы.

Полезные советы

Не следует раскладывать линию шире 6 метров. В противном случае вода в трубах будет быстро остывать, а температура воздуха падать. В просторных помещениях и холлах лучше заранее разделить площадь отапливаемой поверхности на равные сектора и заполнить их отдельными отопительными контурами.

Если вы решили выложить свой теплый пол пластиковыми изделиями, отдайте предпочтение бесшовным разновидностям. Для оптимизации распределения тепла можно варьировать шаг контуров в рамках одной системы отопления.

В целях безопасности рекомендуется соблюдать расстояние не менее 10 см между стенами и магистралью отопления. Гидроизоляцию можно укладывать не только пленкой, но и в виде битумной стяжки.
