Сшитый полиэтилен для теплого пола: монтаж труб

Огромную популярность завоёвывают у населения обогреваемые полы. В частных домостроениях с центральным газоснабжением особенно часто устраивают обогрев полов из труб с горячей водой.

Газовый котёл подаёт жидкий теплоноситель в систему трубопроводов, встроенных в структуру пола. Трубы для таких систем изготавливают из нескольких видов материалов. Среди них обращает на себя внимание сшитый полиэтилен для обогреваемых полов. Чём привлекателен тёплый пол из сшитого полиэтилена? Об этом пойдёт речь в данной статье.

Виды трубопроводов тёплых водяных полов

У медных труб самая лучшая теплопроводность

Сборка оборудования тёплых водяных полов – это довольно сложная работа, которая требует привлечение квалифицированного труда. Отопительные контуры монтируют из труб, изготовленных из различных материалов:

сшитые полиэтиленовые трубы;
металлопластиковые трубопроводы;
полипропиленовые системы;
трубы из меди.

Каждая система отопления имеет свои достоинства и недостатки. Сравним сшитый полимер с другими материалами для труб в таблице:

№	Наименование материала	Достоинства	Недостатки
1	Сшитый полимер	Прочный и долговечный материал	Трубы подвержены разрушению от ультрафиолета
2	Металлопластик	Высокая гибкость	Высокая стоимость
3	Полипропилен	Низкая цена	Трубы сгибают под нагревом
4	Медная труба	Универсальность, высокая теплопроводность	Самые дорогие трубы

Что такое сшитый полиэтилен

Форма труб при изгибе сохраняется благодаря слою фольги

У неискушённого читателя словосочетание «сшитый полиэтилен» вызывает ассоциацию с шитьём иголкой с ниткой. На самом деле это означает обработку структуры полиэтилена на молекулярном уровне.

Полимер под высоким давлением «бомбардируют» электронами. Освобождённые молекулы образуют звенья, которые прошивают всю структуру полиэтилена.

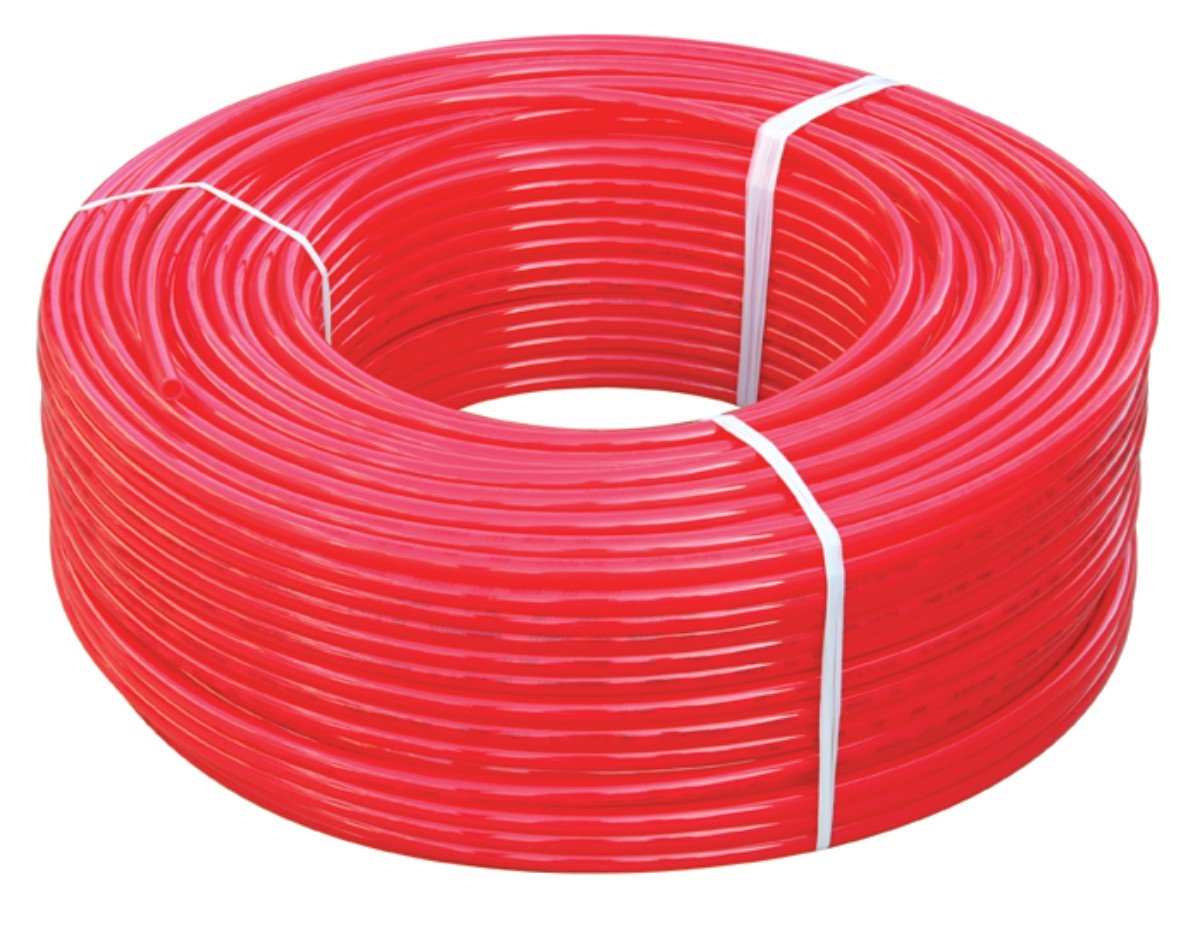

Трубы из сшитого полиэтилена

Благодаря полиэтилену трубы выдерживают высокие температурные нагрузки

Для устройства обогрева из сшитого полимера для тёплых полов применяют трубы из трёхслойного материала:

внешняя поверхность состоит из монолитного полимера, который выполняет функции каркаса;
средний слой представляет собой прокладку из алюминиевой фольги; фольга не пропускает кислород и сохраняет форму трубы при её изгибе;
самый важный внутренний слой состоит из сшитого полиэтилена для тёплого пола; именно благодаря ему, трубы выдерживают температуру нагрева более 100 градусов и внутреннее давление до 10 бар.

Преимущества и недостатки труб из сшитого полиэтилена

Экологически чистый материал не опасен для здоровья

Рассмотрим, какими достоинствами и недостатками обладают трубы сшитого полиэтилена для тёплого пола:

Преимущества

Высокая термостойкость. Полимер выдерживает нагрев до 100 градусов и более, сохраняя свои свойства.
Полимер обладает качеством обратной усадки. Трубы из сшитого полимера быстро восстанавливают свою форму после воздействия на них деформационных нагрузок.
Благодаря своей эластичности, труба для тёплого пола может быть изогнута под любым углом, сохраняя свою целостность.
Материал экологически абсолютно безопасен. Даже при сильном нагреве полимер не способен нанести вред окружающей среде.
Фирмы производители дают гарантию на безупречную службу трубы из сшитого полиэтилена более 20 лет.

УФО губительно для таких труб

Недостатки

Полимер «не переносит» ультрафиолетовое излучение, поэтому трубы хранят в условиях полной темноты.
Трубы соединяют с помощью сложных фитинговых конструкций. Применение специальных приспособлений значительно облегчают монтаж тёплых полов из сшитого полиэтилена.
Внешняя поверхность трубопроводов «очень нежная» и «боится» даже лёгких механических воздействий.

На основании многолетних испытаний сделали вывод о том, что оптимальный размер проходного отверстия для трубы из сшитого полиэтилена равняется 16 мм.

Сборка тёплых полов из сшитого полиэтилена

Замкнутое кольцо трубопроводов для тёплого пола называют контуром. Длина одного кольца не должна быть больше 120 м.

Оптимальная протяжённость контура была определена на основе теплотехнических расчётов.

В случае превышения этой длины контур не сможет обеспечить достаточный нагрев пола.

Для обогрева больших площадей тёплые полы устраивают из нескольких контуров.

При наличии опыта в работе по монтажу сантехнического оборудования устроить водяные тёплые полы из сшитого полиэтилена вполне возможно своими руками. Подробнее о монтаже смотрите в этом видео:

Устройство тёплых полов из сшитого полиэтилена состоит из нескольких этапов:

Устанавливают газовый котёл. Агрегат подключают к центральному газопроводу и к водопроводу.
Устанавливают коллекторный распределительный узел.
На готовое основание пола стелют пароизоляцию из полиэтиленовой плёнки. Плёнку заводят на стены по периметру помещения на уровень больше высоты будущего пола.
Шланг укладывают на армирующую сетку
На пароизоляцию кладут плиты из утеплителя (полиуретан, пенопласт либо другой аналогичный материал).
Укладывают армированную сетку из металлической или пластиковой проволоки.
Раскладывают шланг из сшитого полиэтилена. Крепят его к сетке пластиковыми хомутами.
Контур устраивают из цельного отрезка трубы.
На концы трубы устанавливают фитинги и соединяют их.
Устанавливают термодатчик, подключают его к прибору регулировки температуры.
Устраивают испытания трубопроводов. Подают воду с давлением в 1,5 раза выше нормативного показателя.
Если проявляется неплотности, то их ликвидируют. Затем испытания возобновляют.
После этого устраивают бетонную стяжку или заполняют пространство сухой засыпкой из керамзитовой крошки.

Заполнение пространства полов с уложенной системой обогрева из сшитого полиэтилена

Заполнение основания тёплого пола выполняют двумя способами:

бетонная стяжка;
сухие полы.

Бетонная стяжка

Достаточно стяжки в 50 мм

Минимальная толщина стяжки должна составлять 50 мм. Минимальная высота бетона над трубами в 30 мм обеспечит максимальную степень обогрева пола.

Чтобы пол быстро нагревался, а также эффективно остывал, толщина стяжки не должна превышать 70 мм.

Надо учитывать то обстоятельство, что неумеренная толщина стяжки может вызвать угрожающую нагрузку на конструкции перекрытия.

1 м 2 стяжки при толщине покрытия 50 мм весит 125 кг.

Устройство труб из сшитого полиэтилена

Ещё одна немаловажная деталь монтажа тёплых водяных полов заключается в том, что перед устройством стяжки по периметру помещения на стены приклеивают демпферную ленту. Полоса толщиной от 6 до 30 мм обеспечивает плотное заполнение зазора между стенами и стяжкой.

Клейкая лента по своему размеру должна превышать высоту слоя стяжки. Демпферная прослойка компенсирует увеличение площади нагретого бетона. Подробнее об устройстве пола смотрите в этом видео:

Если площадь пола превышает 30 м2, то бетонное основание разделяют на несколько участков, разграниченных деформационными швами шириной 10 мм.

Сухие полы

Устройство сухого заполнения тёплых полов из сшитого полиэтилена в случае возникновения аварийной протечки трубопроводов позволит избежать трудоёмких работ по разборке пола.

Керамзитовый песок легко можно убрать. После ремонта труб просушенную керамзитовую крошку возвращают на своё место, поэтому свой тёплый пол лучше всего делать из сухой засыпки.

Если вы не обладаете опытом в самостоятельном монтаже тёплого водяного пола, то рекомендуется предоставить данную работу специалистам.

Сшитый полиэтилен для теплого пола

Водяной контур искусственного подогрева в монтаже гораздо сложнее электрических систем, но в плане экономичности (с учетом тарифов на эл/энергию) в процессе эксплуатации однозначно выигрывает. Другое дело – какие трубы для обустройства теплого пола использовать. Один из вариантов – из сшитого полиэтилена (обозначается аббревиатурой PEX). Разберемся, насколько хороша данная продукция, есть ли у нее недостатки и все ли ее разновидности подходят для такого применения.

Общая информация

Что означает термин «сшивка» полиэтилена? В упрощенном виде это можно пояснить так – соединение отдельных полимерных цепочек в единую конструкцию, которую называют «сетью». То есть, в данном случае стоит говорить о создании своеобразных кристаллических решеток. Как результат – повышение прочности и устойчивости полиэтиленовых труб к термическому воздействию. Применительно к теплому полу – увеличение эксплуатационного срока.

Все ли трубы PEX по своим свойствам идентичны? Принципиальных отличий между ними нет. Но разница в технологии образования новых связей отдельных цепочек (влияет на процент «сшивки» полиэтилена) придает разновидностям изделий этой группы ряд характерных особенностей.

PEX-a. Так называемые трубы пироксидные. Их процент сшивки – максимально возможный для данной технологии (от 85 до 90).

PEX-b. Трубы этой модификации (силановые) привлекают более низкой стоимостью 1 п.м., но «сшивка» меньше – 75%. А это отражается на длительности эксплуатации в контуре теплого пола.

С их сортаментом и ценами можно ознакомиться здесь. На этой же странице помещена информация об оборудовании, которое понадобится при монтаже труб PEX, и комплектующих.

Совет – выбирая для теплого пола трубы из сшитого полиэтилена, нужно знать, что для такого водяного контура подходят лишь образцы, процент сшивки которых не ниже 70. Следовательно, только модификации a и b. Продукция с маркировкой PEX-c (d) в подобных системах не монтируется.

Особенности труб из сшитого полиэтилена

1. Достоинства

Повышенная устойчивость к значительным перепадам давления и температуры. Гидравлические удары по причине завоздушнивания контура, закипание теплоносителя и ряд других возможных нештатных ситуаций не приведут к протечкам в системе теплого пола.
Простота монтажа контура, что обеспечивается хорошей податливостью труб из сшитого полиэтилена на изгиб. Им не грозит излом даже при многократных деформациях.
Механическая прочность, в том числе, и на разрыв. Это гарантирует, что при временной остановке котла в системе не появятся протечки даже в случае ее значительного промерзания. Сшитый полиэтилен не утрачивает своих свойств при снижении температуры до -50. Хотя для теплого пола это вряд ли имеет значение, так как в жилом доме это в принципе невозможно.
Температурные пределы (⁰С): плавление сшитого полиэтилена – от +150 и выше, а непосредственное возгорание возможно лишь при +400, не менее. Для теплого пола вполне достаточно, так как вода в контуре по определению не закипает. В случае нештатной ситуации (например, резкое падение давления по причине протечки) автоматика котла сразу же даст команду на его отключение.
Еще один плюс – «структурная память». Трубы PEX полностью восстанавливают свою форму после деформации (например, продавливания при неаккуратном обращении или нарушении правил транспортировки, хранения).
Инертность по отношению к агрессивным химическим соединениям, неподверженность коррозийным процессам.
Многослойность структуры обеспечивает снижение уровня шумов в контуре теплого пола.
Небольшой вес. Следовательно, система теплого пола из таких труб не создает сколь-нибудь значимой нагрузки на перекрытие.
Изделия из сшитого полиэтилена легко транспортировать, учитывая компактность бухты и ее малый вес. Например, в багажном отделении личного авто.

2. Недостатки

Чувствительность сшитого полиэтилена к воздействию ультрафиолета. Смонтированные трубы по определению «закрываются» финишной отделкой, поэтому для теплого пола это непринципиально.
Монтаж системы из PEX-изделий требует профессионального подхода. И это утверждение не входит в противоречие с обозначенным достоинством – простотой укладки. Здесь подразумевается грамотное обращение с трубами. Сшитый полиэтилен имеет наружную защиту, называемую антидиффузной. Основная задача в процессе монтажа таких образцов – не повредить ее. Именно это является одной из причин, по которым всю работу лучше доверить специалистам.

На заметку! Нельзя забывать и о том, что теплый пол на основе водяного контура – конструкция довольно специфическая. Ее серьезный недостаток – в сложности ремонта. Чтобы потом не заниматься различными переделками и тратить время + деньги, при закладке трубы (и не обязательно из сшитого полиэтилена) необходимо выполнить ряд условий.

Правильно составить схему монтажа. Ведь основная цель теплого пола – в обеспечении равномерности прогрева всего помещения. Следовательно, нужно рассчитать оптимальный радиус изгиба труб (то есть интервал между смежными «нитками»), количество отопительных приборов (батарей) в комнате, их расстановку и характеристики (габариты, коэффициент теплопередачи).
Мало приобрести принадлежности для монтажа труб из сшитого полиэтилена. Надо еще иметь и навыки работы с ними.

Учитывая, во что могут обойтись допущенные ошибки (одно снятие напольного покрытия чего стоит), целесообразно обратиться к профессионалам. Жителям Подмосковья достаточно набрать номер 8 (499) 116-32-26, и сотрудники фирмы «АЛЬФАТЭП» проконсультируют по вопросу монтажа теплого пола, помогут составить проект (схему) системы и подберут все, что понадобится в работе. По договоренности с клиентом выполнят ее и сами, с нуля. То есть сдадут обустроенный и проверенный на функционирование теплый пол из сшитого полиэтилена «под ключ».

теплоотдача полиэтиленовых труб, способы укладки

Содержание:

Труба, изготовленная из сшитого полиэтилена, является представителем нового поколения трубопроводов. Она стала популярной при сборке систем, поставляющих горячую и холодную воду, а также систем отопления, работающих в режиме низких температур, включая систему теплого пола. Востребованность трубы для теплого пола из сшитого полиэтилена обусловлена такими свойствами, как простое использование, хорошие показатели гибкости, надежность и доступная цена.

Устройство «теплого пола»

Установка в квартире системы теплого пола помогает избежать лишних расходов, связанных с покупкой дополнительных приборов отопления. Нормальное функционирование системы обеспечивается поддержанием температурного показателя теплоносителя в пределах 33-55⁰С. На эти показатели напрямую влияет назначение помещения, толщина стяжки и тип используемой трубы.

Трубные изделия являются основными элементами, ее правильный выбор обеспечивает безупречное функционирование и долгий период использования всей системы.

Не менее важными составляющими теплого водяного пола можно назвать следующее:

Материал для теплоизоляции.
Крепежные элементы для деталей нагревательного контура.
Гидроизоляционный материал.
Распределительный коллектор.
Материалы, способствующие максимальному проведению тепла.

Принцип обогрева помещения системой теплого пола заключается в передаче тепла воды в нагревательном контуре в воздух. Сборка таких систем обогрева выполняется в строгом соответствии с нормативной документацией. Длина трубы и шаг между витками определяется в зависимости от размеров комнаты, мощности устройства для нагрева воды, вида теплоизоляционного материала, а также материала, из которого изготовлены пол и стены.

Эффективная работы обеспечивается равномерной подачей тепла по всей площади. При этом не стоит допускать слишком сильного нагрева отдельных участков.

Отличительные особенности материала

Производство полиэтилена нового поколения подразумевает применение химического или физического способа. В процессе изготовления молекулы этилена связываются своеобразными поперечинами, образуя объемную структуру в виде сетки с ячейками.

В зависимости от метода изготовления выделяют следующие виды этого полимера:

PE-Xa – полимерное соединение, образованное в результате нагревания с участием пероксидов.
PE-Xb – полиэтилен, полученный путем обработки влагой с катализатором и силаном.
PE-Xc получается в результате электронной атаки молекул полимера.
PE-Xd – очень редкий полимер, для изготовления которого применяется азотная технология.

Сшитый полиэтилен имеет очень высокую прочность, которая возникает еще на молекулярном уровне, значит, деформировать такую связь будет достаточно сложно.

Полиэтилен с маркировкой PE-Xa – это оптимальный вариант для системы теплого пола.

Нормативы, которым должны соответствовать трубы теплого водяного пола

Каждый элемент системы должен соответствовать определенным требованиям. Трубные элементы, используемые при монтаже, должны обладать высокой устойчивостью к нагрузкам механического типа, иметь большой период эксплуатации и хорошую устойчивость к образованию коррозии, не представлять опасности для экологии и здоровья человека.

Немаловажными характеристиками труб считаются: высокий коэффициент теплоотдачи, хорошее шумопоглощение и эластичность.

Все эти свойства в определенной степени имеют трубные элементы из полиэтилена, медных сплавов, металлопластика, полипропилена, а также гофрированные стальные трубы. Медные элементы для теплого пола параллельно с этим имеют высокую стоимость. А для их монтажа необходима дополнительная соединительная фурнитура и полимерные защитные оболочки.

Стальные гофрированные трубы характеризуются меньшим расходом по сравнению с медными элементами, но располагаются в аналогичных ценовых рамках.

Цена на трубы полиэтиленовые для теплого пола сравнительно ниже, они имеют малый вес, легко и просто монтируются, но отличаются значительным линейным расширением при нагревании. Использование таких материалов для укладки в бетонную стяжку предполагает предварительное армирование алюминием или стекловолокном.

Металлопластик получил хорошую рекомендацию при обустройстве системы теплого пола. Однако делая выбор, металлопластиковые трубы или сшитый полиэтилен, стоит учитывать незначительный минус первого варианта – образование накипи внутри резьбовых фитингов.

Положительные характеристики сшитого полиэтилена

Сшитый полиэтилен идеален для системы теплого пола, так как обладает полным набором необходимых характеристик, включая высокие показатели эластичности, обратную усадку и способность выдерживать нагревание до +120⁰С. Стоит учесть, что другие полимерные изделия сохраняют определенные свойства при температуре рабочей среды до +80⁰С. Читайте также: “Как устанавливать полиэтиленовые трубы для отопления – нюансы монтажа из практики”.

Уникальным свойством сшитого полиэтилена является его самовосстановление после воздействия сильных нагрузок. Другие аналогичные материалы, функционируя в таких условиях, быстро деформируются, что неизбежно приводит к разрыву контура.

При выполнении укладки контура с использованием труб из сшитого полиэтилена допускается изгиб материала по большому радиусу без возможного риска излома. Помимо этого материалу свойственны повышенные эксплуатационные сроки, он не выделяет вредные вещества, не подвержен воздействию гнили и коррозии.

Используя трубы из сшитого полиэтилена для системы теплого пола, можно существенно снизить уровень шума в комнате, так как материалу свойственно поглощать вибрацию теплоносителя.

Единственным минусом таких изделий можно назвать пропускание кислорода, что может привести к образованию коррозийных процессов в материалах, расположенных поблизости. Уменьшить показатели помогает специальное напыление. Трубные элементы из сшитого полиэтилена плохо держат форму, поэтому рекомендуется закреплять их в процессе укладки. Для этой цели используются специальные скобки с защелками или рейки, имеющие пазы для укладки трубы.

Разновидности трубных изделий

Изделия такого типа производятся в строгом соответствии со стандартами европейского уровня, по которым сортамент труб PE-X представляет 19 типоразмеров. Среди них максимальные значения могут быть следующими: 25 см – пропускной диаметр, 2,8 см – толщина стенок.

При сборке систем теплого пола используются труба диаметром от 12 до 32 мм. Такие параметры трубы не усложняют процесс заливки бетонной стяжки. В идеале монтаж пола должен проводиться с использованием изделий, имеющих диаметр 16 мм. При выполнении этого условия достигается максимальная теплоотдача трубы из сшитого полиэтилена и не увеличивается слой стяжки.

При выборе изделий из полиэтилена нового поколения стоит обратить внимание на степень сшивания материала, так как от этого зависят технические параметры трубных элементов, эксплуатационный период и их цена.

Лидирующие позиции в производстве элементов для монтажа системы теплого пола занимает фирма Rehau. Трубы от этого производителя представлены большим выбором типоразмеров и моделей (прочитайте также: “Как правильно выполнить монтаж труб РЕХАУ – от подготовки до завершения установки”). Трубопроводы из универсальных специализированных изделий Stabil, Flex, His, Pink могут безупречно функционировать долгое время в режиме высоких температур. Не меньшим спросом пользуются трубы, представленные фирмами Uponor, Wirsbo. Читайте также: “Какие бывают трубы Рехау по материалу изготовления и способам использования”.

Сборка системы

Укладывать трубу сборке системы теплого пола можно по спирали или в виде двойной или одинарной змейки. Упрощенным способом считается змейка, но такая укладка обеспечивает неравномерное нагревание поверхности. Промежутки между линиями контура не могут быть более 35 см. Но нужно понимать, что расстояние между трубами теплого водяного пола в каждом отдельном случае может отличаться. Труба для системы имеет допустимые нормы длины, не более 120 метров. Средний размер трубы для укладки должен составлять около 60 м. В противном случае могут наблюдаться высокие теплопотери, и вода будет возвращаться с более низкой температурой.

Перед укладкой трубы необходимо уложить слой теплоизоляционного материала. Для этого можно использовать пенополистирол, пенопласт или отражатель на основе вспененного полиэтилена. Крепить теплоизоляцию рекомендуется с помощью специальных клипс или забивных дюбелей. Отдельные модели утеплителя имеют специальный профиль для крепления трубы и разметку.

В процессе заливки бетонной стяжки нельзя забывать о компенсационных швах, которые предотвращаю деформацию вследствие линейного расширения изделий.

Запуск системы в работу начинают после того, как бетонная стяжка станет полностью твердой. При этом нельзя резко повышать температуру теплоносителя, лучше всего ежедневно увеличивать этот параметр на 3-5⁰С.

При наличии на сшитом полиэтилене наружной антидиффузионной защиты сборку системы следует начинать только при отсутствии повреждений на поверхности трубы.

Стыковка труб

Соединять трубные элементы из сшитого полиэтилена рекомендуется с помощью фитингов компрессионного характера. Этот способ считается менее сложным по сравнению с элементами напрессовочного типа.

Чтобы установить компрессионный фитинг на трубный элемент, нужно надеть обжимную гайку резьбой в направлении другой соединительной части. Затем на коммуникации размещают разрезанное кольцо, отступая от места среза на 1 мм. Далее на трубу насаживают соединительный элемент и закручивают обжимную гайку, пользуясь гаечными ключами. Читайте также: “Способы монтажа труб из сшитого полиэтилена – варианты соединений”.

Стыковка труб с применением напрессовочных фитингов получается неразъемной. Чтобы выполнить стыковку труб таким способом, нужно иметь под руками специальное устройство.

Теплый водяной пол – это более выгодный вариант отопительной системы. Трубы из полиэтилена нового поколения повысят эффективность ее работы и продлят эксплуатационный срок.

Сшитый полиэтилен для теплого пола

Системы напольного отопления применяются много лет, предоставляют исключительный комфорт и обеспечивают сбережение энергии. Так как люди чувствуют себя наиболее комфортно при прохладном воздухе на уровне головы и теплом у ног, напольное отопление — идеальная система распределения тепла.

Равномерное распределение тепла позволяет без ухудшения комфорта понизить температуру воздуха в помещении на 2-3°С по сравнению с традиционными радиаторами. Это обеспечивает для пользователя сбережение потребляемой энергии на 12-15%.

Водяной «теплый пол» оптимально подходит для обогрева отдельного дома. В этом случае монтируется замкнутая система, по которой циркулирует вода. Температуру воды обеспечивает нагревательный прибор — котел, который работает на определенном топливе. Экономичность такого обогрева зависит от вида топлива: например, система с газовым котлом стоит довольно дорого, но окупает себя, если дом подключен к газовой магистрали. Водяные теплые полы можно установить и в городской квартире, но это сложное, дорогостоящее и не очень эффективное решение. И возможно оно только в случае специально спроектированного стояка для подключения теплых полов.

В загородном строительстве «водяные теплые полы» имеют преимущество перед «теплыми полами электрическими», т.к. существенно экономят потребление электроэнергии. Если в загородном доме нет отопления и нужна система для обогрева всего дома, то «электрический теплый пол» окажется одной из самых дорогих в эксплуатации систем. К примеру, для обогрева дома 200 кв.м потребуется порядка 45000 кВт/ч электроэнергии в год, а это более 1550$. Кроме того, мощность системы будет составлять более 20 кВт. Иногда такую мощность просто неоткуда взять.

Температура теплоносителя в водяных «теплых полах» составляет +25-50°С в зависимости от покрытия пола, типа укладки трубы, теплопотерь помещения. Для поддержания в помещении комфортного микроклимата с температурой +20°С достаточно, чтобы температура поверхности пола была около +24°С.

Водяные теплые полы подключаются к системе центрального отопления или горячего водоснабжения. Если ни той, ни другой нет (например, в коттедже), то к общему отопительному котлу. Теплоотдача регулируется с помощью терморегуляторов, расположенных обычно в каждом помещении. Система напольного отопления также может регулироваться при помощи климат компенсатора, а в некоторых случаях — с помощью заранее настроенного ручного коллектора.

Труба сшитый полиэтилен 16х2,0 PERT РосТурПласт для теплого пола

Труба PE-RT (тип II) 16*2,0 мм РосТурПласт (Россия) изготовлена из термостойкого полиэтилена PERT. Основное назначение такой трубы это системы напольного отопления и проще говоря теплый пол. Также сшитый полиэтилен отлично подойдет в качестве трубопровода холодного и горячего водоснабжения. Монтаж PE-RT трубы осуществляется с помощью обжимных или пресс-фитингов.

Основные преимущества труб pert для теплого пола РосТурПласт:

Высокая прочность трубы;
Равномерный нагрев по всей площади поверхности;
Устойчивость к перепадам давления и температур;
Низкий коэффициент линейного расширения;
Бесшумность, независимо от скорости потока воды;
Трубы выпускаются на современном оборудовании и проходят трехступенчатый контроль качества.
Пластичность материала делает трубу гибкой;
Отличная морозостойкость;
Малая шероховатость внутренней стенки трубы;
Отсутствие отложений внутри трубы;
Длительный срок службы системы теплого пола;
Экологически чистый и безопасный материал;

Технические данные сшитого полиэтилена PE-RT (Тип- II) D-16 мм RTP (РосТурПласт)

Наружный диаметр трубы 16 мм
Внутренний диаметр трубы 12 мм
Длина бухты 100 или 200 метров
Вес 1 п. м. трубы 89 грамм
Объем жидкости в 1 п. м. 0,113 литров
Рабочее давление при 20°С (класс ХВ) 16 бар
Рабочее давление при 60°С (1 класс) 10 бар
Рабочее давление при 70°С (2,4 класс) 6-8 бар
Максимальная рабочая температура 80 °С
Максимальная кратковременно допустимая температура 90 °С
Номинальное давление PN 16 бар
Коэффициент теплопроводности стенок 0,38 Вт/м*К
Минимальный радиус изгиба вручную 80 мм
Плотность рабочего слоя трубы при 23°С 937 Кг/м3
Относительное удлинение при разрыве 700 %
Удельная теплоемкость материала 1900 Дж/кг*К

Информацию по наличию уточняйте при заказе.

Труба из сшитого полиэтилена для теплого пола с кислородным барьером SP Slide PEX / EVOH 16х2,0 бухта 200 м

Трубы SP Slide из сшитого полиэтилена с барьерным слоем PEX-b/EVOH предназначены для применения в радиаторном отоплении, водоснабжении и системах водяной теплый пол.

Трубы SP Slide из сшитого полиэтилена выпускаются на заводе Метцерплас (Израиль).

Трубы SP Slide из сшитого полиэтилена с барьерным слоем PEX-b/EVOH обладают рядом преимуществ.

Барьерный слой EVOH препятствует проникновению кислорода в систему трубопровода. Элементы отопления и во доснабжения не подвержены действию коррозии. Внутренний слой труб устойчив к истиранию. Идеально гладкая внутренняя поверхность стенки не способствует отложению солей жесткости, накипи, окалины и т.д.

Трубы SP Slide из сшитого полиэтилена PEX-EVOH экологичны в использовании, благодаря отсутствию токсичных и физиологически вредных выделений.

Также трубы SP Slide из сшитого полиэтилена PEX-EVOH отличает бесшумность в использовании, в отличии от металлических.

Труба SP Slide PEX-EVOH состоит из трех слоев: сшитый полиэтилен, наружный антидиффузионный слой и соединяющая их клеевая композиция.

Структура полиэтилена не является однородной. В ней присутствуют аморфные и “кристаллические” зоны. Наиболее эффективно сшивка происходит в аморфных зонах, начиная с температуры +125°C.

Сшивка происходит и в “кристаллических” зонах. При остывании процесс сшивки продолжается в готовых трубах на воздухе и ускоряется в горячей воде. Минимальный процент сшитых молекул (сшивки), установленный стандартом для трубы PEX-B,составляет 65%.

Трубы с небольшим процентом сшивки (менее 60%) не рекомендуется устанавливать в системах радиаторного отопления.

Технические характеристики трубы SP Slide PEX-EVOH

Наружный диаметр – 16 мм
Толщина стенки – 2,0 мм
Длина бухты – 100/200 м
Область применения – водяной теплый пол
Срок службы – до 50 лет
Рабочая температура максимальная – 95 ^оС
Рабочее давление – 10 бар
Диффузия кислорода в сутки – 0 мг/м3
Температура аварийного режима, (max 1 час) – 100 ^оС
Степень сшивки – 65-85 %
Коэффициент теплопроводности – 1,2-1,4х10^-4 Вт/м*К
Линейное удлинение при температуре 95 ^оС – 3% на 1м
Коэффициент теплопроводности – 0,32 Вт/м*с
Объем 1 п.м. трубы – 0,113 л

T&T Group – украинский производитель полиэтиленовых и полипропиленовых труб

T&T Group – современный производственный комплекс по производству полимерных изделий, а также переработке вторичных полимеров в рамках проекта Green Planet . Создав в 2007 году ООО «Фин-Трейд Сервис», основным направлением деятельности которого была дистрибуция сантехнических товаров, мы выросли в специализированную многоуровневую и многогранную бизнес-структуру, которая не только думает о будущем, но и реализует их в будущем. повседневная жизнь по принципу « Всегда веди, никогда не следуй ».Нас никогда не устраивали роли второго плана. Мы старались не догонять, а формировать рынок. Наш путь – это постоянный поиск нестандартных подходов к решению проблем и самосовершенствованию.

Мы первыми в Украине создали сегмент доступных труб для водяного теплого пола , запустили производство ламинированной трубной теплоизоляции ТМ «Tube Flex» , не уступающей по качеству лучшим импортным аналогам. В октябре 2020 года мы запустили в Украине линию FIRST по производству сшитого полиэтилена типа PE-Xb с кислородным барьером ( EVOH ) под торговой маркой I-PEX мощностью до 40 км в сутки, что значительно снизит импортную зависимость этого сегмента рынка от зарубежных поставщиков и сделает современные технологии более близкими к отечественным потребителям.

В нашем деловом обороте и внутреннем регламенте нет слова «Клиент», а только «Партнер», поскольку мы строим все отношения на принципах взаимной выгоды и партнерства, а не сиюминутной выгоды от разовой продажи. И именно поэтому на нашем сайте вы не найдете стандартных разделов «Купить» или «Скачать цену» – это стандартизированный подход, не свойственный понятию «Партнер». Мы считаем, что построение долгосрочных отношений со всеми нашими уважаемыми партнерами является ключом к успеху и процветанию.Ведь только с ростом ваших продаж наша продукция будет расти !!!

полная версия

Решения для теплого пола | Dow Inc.

Старт каждого выходного дня на правой ноге

После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем. Благодаря водяному лучистому напольному отоплению специально разработанные трубы обеспечивают циркуляцию индивидуализированной жидкости по комнате (и зданию), поддерживая постоянную комфортную температуру пола и ваших ног.

Как мы можем помочь в повышении эффективности с нуля?

Эти очень гибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с внешним слоем полиэтилена повышенной термостойкости (PE-RT).

Смола DOWLEX ™ 2344 PE-RT, используемая в трех- или пятислойных трубах для подогрева пола, основывается на традиционных сильных сторонах полиэтилена и дает кое-что особенное:

Длительная гидростатическая прочность при высоких температурах без сшивки
Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности.
Исключительная гладкость поверхности для улучшения потока с уменьшением потерь давления и образования отложений / отложений
Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
Возможная экономия на установке в реальном времени

Это проверенное и уважаемое решение также соответствует или превосходит ключевые стандарты производительности:

Северная Америка
- Институт пластмассовых труб (PPI) TR-4, внесенный в список TR-4 для HDB 630 фунтов на кв.
- ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам

Европа
- ISO 9080 для длительной гидростатической прочности
- ISO 10508 для систем горячего водоснабжения (все классы)
- ISO 2578 для длительного теплового воздействия
- Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору

Plus, существующее оборудование для производства труб из сшитого полиэтилена (PEX) может быть легко преобразовано для производства труб из смолы DOWLEX ™ 2344 PE-RT.

Как мы можем помочь сохранить комфорт?

По мере развития систем напольного отопления жидкость, используемая для распространения тепла по ним, превратилась из простой воды в оптимизированные составы воды и гликоля.

Жидкий теплоноситель на основе пропиленгликоля DOWFROST ™ HD решает уникальные проблемы, связанные с лучистым напольным отоплением, помогая предотвратить:

Обмерзание и / или разрыв, вызванные длительным отключением питания и воздействием низких температур
Коррозия, накипь и отложения, которые могут
- Вызвать утечку и / или отказ системы
- Уменьшить КПД / ограничить расход
- Повреждение труб, насосов и других компонентов
- Увеличение затрат на электроэнергию
- Уменьшить срок службы

Жидкость DOWFROST ™ HD обеспечивает превосходные нагревательные характеристики – плюс душевное спокойствие – проектировщикам систем, установщикам, предприятиям и домовладельцам с:

Защита от холода до
- -60 ° F (-51 ° C) от замерзания
  (в зависимости от концентрации)
Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды

Другие продукты, используемые с системами водяного / водяного теплого пола, включают:

Клейкие смолы BYNEL ™ (полиэтилен-алюминиевый клей)
Теплоносители DOWTHERM ™
Ингибированные гликолевые жидкости / охлаждающие жидкости DOWFROST ™
Ингибированные гликолевые жидкости / охлаждающие жидкости DOWCAL ™

Вы излучаете идеи? Протяни руку – мы хотим их услышать.

Сиракузы, Нью-Йорк. Теплый пол | Почему системы водяного теплого пола

Узнайте, почему теплый пол – правильный выбор

Начать проект

Что такое излучающее отопление пола?

Трубки Pex для пола

Концепция лучистого напольного отопления проста: нагретая вода циркулирует по трубам под полом. Пол становится массивным радиатором, который нагревает людей и предметы в комнате за счет лучистой теплопередачи, как солнце.Трубки могут быть встроены в бетонную плиту или установлены поверх или под деревянным полом. Любой напольный материал можно укладывать поверх ковра, плитки или древесины твердых пород.

Какова история водяных теплых полов?

Римляне осознали пользу лучистого тепла. Они нагревали пол в банях горячим воздухом. В наше время, еще в 1950-х годах, были установлены лучистые полы, в которых теплая вода циркулировала по медным или стальным трубам, заложенным в бетон.Эти системы оказались эффективными, но у них был короткий срок службы. Проблемы были в основном из-за расширения и сжатия труб. В конце 60-х – начале 70-х годов были отмечены успехи с появлением гибких полиэтиленовых трубок, обещающих решить проблемы, возникающие с медными и стальными трубами. Хотя трубка была гибкой, а установка лучистого отопления между деревянными балками под черным полом была простой, трубка не прослужила долго и стала хрупкой при воздействии высоких температур.Появление труб из сшитого полиэтилена (PEX) привело к появлению бума лучистого отопления в Европе, а в последнее время и в Америке. Этот гибкий материал производится путем химического сшивания молекул пластика, в результате чего получаются трубки с высокими номинальными значениями температуры / давления, выдающейся прочностью и признанной во всем мире репутацией. Для систем лучистого отопления с замкнутым контуром требуются трубы из полиэтиленгликоля, содержащие кислородный барьер. Этот тип трубок не пропускает кислород в систему, обеспечивая долгий срок службы компонентов системы, таких как насосы, клапаны и сам котел.Krell Distributing предлагает Dura-PEX с кислородным барьером или без него, который заменяет медь для использования в качестве домашнего водопровода для горячего и холодного отопления. Krell также предлагает алюминиевый барьер PEX Dura-PEX-AL, популярный благодаря бренду Kitec / Ipex. На все Dura-PEX Vanguard предоставляется полная 30-летняя гарантия. В Krell Distributing есть все необходимое оборудование для лучистого отопления, необходимое для реализации вашего проекта. Решая, какой тип PEX лучше всего подходит для вашего проекта, не стесняйтесь обращаться к представителю Krell Distributing.

Каковы преимущества теплого пола?

Низкие эксплуатационные расходы: Общий рост эффективности до 50% возможен при правильно спроектированной системе подогрева пола. Использование стандартного водонагревателя является популярным, но не позволяет получить реальную экономию энергии за счет лучистого тепла. Эту экономию можно реализовать с помощью «конденсационного водогрейного котла». Krell Distributing предлагает одни из самых популярных на сегодняшний день котлов этого типа.Эти котлы с КПД до 96% используют для сжигания наружный воздух, не используя воздух из здания. Большинство конденсационных котлов поставляются в комплекте с регулируемым вводом БТЕ, встроенным сбросом наружной установки и подвешиваются на любой стене, что позволяет устанавливать на небольших площадях. Другие переменные, такие как использование алюминиевых пластин теплопередачи, различные типы изоляции пола, температура воды и расстояние между трубками, могут повлиять на производительность системы.

Комфорт: Ноги – это термостаты тела.От холодных ног все тело становится холодным; согрейте ноги, и вы почувствуете себя более комфортно. Но это только начало. Домовладельцы, у которых теплый пол из излучающих панелей, говорят, что они чувствуют себя более комфортно при более низких настройках термостата, обычно 65 градусов, а не 72. Это ощущение является обычным явлением и во многом связано с постоянной температурой поверхности самого пола 85-90 градусов.
Свобода декорирования: Трубка невидима. Нет видимых выходов тепла, таких как регистры, радиаторы или обогреватели плинтуса.Размещение мебели – не проблема, а варианты декорирования безграничны. Сохраняйте полы в тепле с помощью системы обогрева полов от Krell Distributing!
Гибкость: Системы лучистого теплого пола можно адаптировать как к новому строительству, так и к модернизации.
Тихо: Нет шума от гудения или шипения радиаторов или выдувных вентиляторов.
Здорово: Так как излучающая система работает при низких температурах, воздух не такой сухой, как при обогреве теплым воздухом.При нагреве теплым воздухом воздух возвращается в печь, подвергается воздействию температуры 400 градусов, что вытесняет влагу из воздуха. Системы с принудительной подачей воздуха увеличивают количество воздухообмена, вызывая попадание холодного сухого воздуха. Эта проблема решается с помощью теплых полов, поскольку для сжигания не используется воздух в помещении. Разливы в ванной испаряются, а полы в гаражах остаются свободными от снега и льда. Эти условия создают чистую и здоровую среду в помещении.

Контроль температуры: С лучистым трубчатым отоплением вы можете установить термостат в каждой комнате, если хотите.Типичная система будет иметь подвал с одним термостатом (зоной), второй этаж, возможно, с 2-3 зонами, спальни и главная спальня также могут иметь свою собственную зону. Благодаря отсутствию сквозняков и постоянной температуре во всех зонах дома даже комнаты с высокими или высокими потолками остаются уютными. В домах с внутриплитным лучистым отоплением цоколь будет таким же комфортабельным, как и любая другая комната в доме.

Горячее водоснабжение: Опционально можно использовать водонагреватель косвенного нагрева, а некоторые конденсационные котлы поставляются с водонагревателями по запросу.

Свяжитесь с нами по вопросам теплого пола

Начните свой проект

Сшитый полиэтилен (PEX / XLPE) Области применения

Кабель с сшитой полиэтиленовой изоляцией имеет ряд преимуществ по сравнению с другими типами проводов и вариантов прокладки кабелей. Вероятно, поэтому так много различных отраслей промышленности продвигают уникальные свойства кабеля. Ниже приведены некоторые из наиболее популярных приложений.

Сантехника

Самая популярная отрасль, где используется сшитый полиэтилен, – это сантехника.До трубок и трубопроводов из PEX основным выбором была медь. Хотя это все еще приемлемый вариант, PEX становится все более популярным благодаря своей гибкости во время установки. Он также устойчив к коррозии и хорошо работает в широком диапазоне температур, позволяя транспортировать как нагретую, так и холодную воду. Многие водопроводные системы имеют цветовую маркировку трубок – красный для горячей воды и синий для холодной, чтобы их было легко отличить. О, тот факт, что он стоит в 10 раз меньше, чем медь, учитывает это решение!

Горнодобывающая промышленность

Трубопроводы из полиэтиленгликоля становятся все более популярными в горнодобывающей промышленности.Невероятное количество времени и денег тратится на установку, ремонт и обслуживание трубопроводов в шахтах. PEX, благодаря своим характеристикам простоты установки, снижает оба этих фактора. Поскольку трубы из сшитого полиэтилена могут выдерживать экстремальные давления и температуры, они эффективно работают в шахтах.

Электрический кабель

Высоковольтные кабели должны передавать различное количество энергии как под землей, так и над землей. Этот постоянный поток энергии во всех направлениях требует сопротивления шоку, искру или чему-либо еще, что могло бы вызвать пожар или другой потенциальный вред.

Фото предоставлено: http://www.openelectrical.org/

Труба из сшитого полиэтилена (аббревиатура, используемая для обозначения сшитого полиэтилена при прокладке кабелей) служит идеальным изолятором для этих кабелей. Изоляция устойчива к погодным условиям, жаре и влаге, обеспечивая защиту медных проводов для эффективной и безопасной передачи энергии. Компания Performance Wire and Cable предлагает три кабеля из сшитого полиэтилена. Кабели RHW-2, USE-2 и RHH изготовлены из чистой меди с изоляцией из сшитого полиэтилена (XLPE), подходящие для многих кабельных систем.

Химическая промышленность

Резервуары для хранения сшитого полиэтилена содержат все виды различных химикатов. Способность противостоять кислотной коррозии и нагреванию делает его идеальным выбором для этих резервуаров для хранения химикатов. Это также снижает вероятность образования трещин в футеровке под напряжением, что приводит к выходу резервуара из строя.

Линейные полиэтиленовые резервуары также являются значительными, но именно процесс сшивки отличает сшитый полиэтилен от линейных резервуаров. В отличие от сантехники, сшитый полиэтилен стоит дороже, чем его конкуренты.Однако конечный продукт служит дольше из-за прочности и долговечности, которые дает сшивка. Это экономит деньги в долгосрочной перспективе за счет меньших затрат на техническое обслуживание, ремонт и замену.

Лучистое отопление

Трубки PEX – хороший выбор для водяного отопления полов в жилых домах. Эта система отопления отличается от традиционных вариантов отопления, нагревая полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное тепло в комнате.

Фотография предоставлена: http://www.openelectrical.org/

Проще говоря, трубка PEX транспортирует нагретую воду к определенной области для обеспечения тепла. Устойчивость сшитого полиэтилена к нагреванию и способность формировать и направлять его в различных направлениях делают его идеальным для лучистого отопления.

Вне проводов и кабелей

Помимо вышеперечисленных применений, PEX / XLPE также использовался в:

В медицине
Стоматологическая промышленность

Охрана окружающей среды для температур газона
Каноэ, байдарки и другие плавсредства продукция

Сшитый полиэтилен используется с 1930-х годов.По мере того, как технологии продолжают совершенствоваться и появляется все больше исследований, можно ожидать, что трубки из полиэтиленгликоля будут все больше и больше появляться в более широком спектре отраслей, предлагая свои многочисленные преимущества.

Есть вопросы по PEX или XLPE? Хотите узнать о наших предложениях по кабелю?

Теплый пол с подогревом | Установка в Гранд-Рапидс и Хадсонвилле, штат Мичиган,

Теплый пол можно назвать тихим героем домашнего отопления. Поскольку тепло на самом деле исходит от пола, он работает эффективно и тихо, не разнося аллергены по всему дому.Это не сквозняк, без воздуховодов, регистров и возвратов. Лучистые полы с подогревом создают ощущение, что вы стоите у окна в холодный солнечный день, когда солнце согревает вас, а солнце не согревает наружный воздух. Когда волны теплового излучения поднимаются снизу, они нагревают любые предметы в комнате, которых они касаются, а те, в свою очередь, излучают это тепло. Несмотря на то, что температура воздуха остается прежней, эти предметы нагреваются и, следовательно, не отбирают тепло у вашего тела. В районе Гранд-Рапидс, штат Мичиган, есть несколько домов, которые пользуются преимуществами лучистого теплого пола.

Черный пол с подогревом использовался еще древними римлянами и турками до Фрэнка Ллойда Райта. Древние использовали его в своих домах и банях, обогревая мраморные и кафельные полы, в то время как Фрэнк Ллойд Райт использовал медные трубы в своих домах, и несколько послевоенных подразделений также использовали его. В то время он вышел из строя из-за коррозии медных труб и затрат на прорыв полов для замены. Однако благодаря технологиям на сцену вышли трубы из полиэтилена с поперечными связями (PEX), устраняющие необходимость в металлических и коррозионных трубопроводах, что сделало лучистые полы с подогревом эффективным и благоприятным выбором для отопления домов.Позвоните в службу надежного отопления и охлаждения, чтобы поговорить со знающим специалистом об этом выборе отопления для вашего дома.

Как работают сияющие полы

В лучистом напольном отоплении тепло исходит от труб с горячей водой или электрических проводов, проложенных под полом. Как упоминалось выше, тепловые волны поднимаются и нагревают объекты, на которые они ударяются. Вы сохраняете тепло, потому что эти предметы имеют собственное тепло и не забирают ваше. Сравните это с обычным воздушным отоплением, которое есть в большинстве американских домов.Воздух дует из регистров с температурой 120 градусов по Фаренгейту, поднимается в верхнюю часть комнаты, а затем снова опускается вниз по мере охлаждения. Это объясняет, почему пальцы на ногах могут быть холодными, а голова теплая. Также цикл систем воздушного отопления. Вы включаете печь, она нагревается до заданной температуры, а затем отключается. Этот цикл повторяется, делая температуру в вашем доме неравномерной из-за серии взлетов и падений с температурой. Теплые полы производят равномерное, постоянное и экономичное тепло, которое наиболее эффективно для большинства типов готовых полов, включая паркет и плитку.Ковролин обычно не рекомендуется использовать из-за набивки под ним – он подавляет жару.

Типы лучистого теплого пола

Существует два основных типа излучающих полов: электрические и водяные. Существует и третий вариант – теплый пол с воздушным подогревом, но в жилых помещениях он не рентабелен и используется редко. Вы можете в любое время позвонить в службу надежного отопления и охлаждения, чтобы получить полную информацию о теплых полах и о том, какой тип лучше всего подходит для вашего дома и бюджета.

Электрическое лучистое тепло

Электрическое лучистое тепло использует кабели электрического сопротивления под полом. Как правило, электрические полы не используются в качестве основного источника тепла в доме, поскольку относительно высокая стоимость электроэнергии не делает этот выбор экономически эффективным. Этот тип теплого пола используется в качестве дополнительного тепла, как в случае пристройки или ванной комнаты. Программируемые термостаты рекомендуются для ограничения температуры воздуха и пола, чтобы минимизировать затраты на электроэнергию. Электрические кабели встроены в пол или могут быть предварительно прикреплены к матам для облегчения монтажа и прокладываются на черновом полу в слое из тонкого раствора.Если подтянуть существующий пол невозможно, есть компании, производящие электрические излучающие прокладки, которые подходят для балок под черным полом. Свяжитесь с компанией Reliable Heating and Cooling, чтобы узнать, подходит ли это для вашего проекта.

Hydronic Radiant Heat

Гидравлические системы лучистого отопления обычно проектируются для всего дома. Бойлер или водонагреватель нагревает воду до температуры от 100 до 120 градусов по Фаренгейту, и она циркулирует по трубам под полом. Как уже упоминалось выше, в настоящее время предпочтение отдается трубкам из полиэтиленгликоля, так как медь и металл со временем подвержены коррозии.Эту гибкую трубку можно установить множеством способов – поверх чернового пола в панелях с пазами или защелкивающихся решетках, закрепить их на алюминиевых полосах на нижней стороне пола или заделать в заливной бетон.

Стоимость светлых полов

Установка лучистого теплого пола изначально стоит дороже, чем более традиционные системы отопления, такие как принудительное воздушное отопление или водяные системы (радиаторы плинтуса). Но в конечном итоге это экономит деньги за счет более низких настроек термостата и более высокого КПД.Кроме того, лучистые полы с подогревом не решают проблемы охлаждения дома, так что это отдельная покупка, которую стоит рассмотреть. Как и в случае любого проекта отопления, вам необходимо получить доступ к затратам на материалы и оборудование, а также к затратам на рабочую силу. Но даже оценивая необходимые начальные инвестиции, многие жители Гранд-Рапидса, штат Мичиган, устанавливают в своих домах излучающие полы с подогревом и блаженно довольны своим выбором.

Сравнение гидравлических и электрических систем водяного теплого пола

Применение систем лучистого отопления

Как водяные, так и электрические системы теплого пола – очень распространенные и популярные методы обогрева полов на кухнях, ванных комнатах, душевых и даже во всех домах.Несмотря на фундаментальные различия, эти системы, по сути, представляют собой тот же тип энергии, который используется для обогрева пола и создания теплой, уютной и уютной домашней атмосферы. Эта энергия называется «лучистым теплом».
Оптимальный тип пола для системы лучистого отопления – это пол с большей теплопроводностью (теплопередача) и меньшим значением R (сопротивление теплопередаче). Напольные покрытия из плитки, камня, гранита и мрамора лучше всего подходят для теплых полов. Подходящими считаются также древесина твердых пород и ламинат, хотя они имеют более низкую теплопроводность, чем полы из керамической и каменной плитки.Ковер хуже всего подходит для излучающих полов, так как он по своей природе имеет высокое значение R и низкую теплопередачу и свойства распределения тепла.

Источник тепла

В системе электрического отопления специально разработанный кабель выделяет тепло при включении, и это тепло передается на пол, под которым проложен кабель. Пол с подогревом, в свою очередь, действует как единый большой радиатор и нагревает окружающую среду, будь то кухня, душ или пол в ванной, выложенный плиткой.Кабель электрического теплого пола поставляется либо на катушках, либо с заранее установленным интервалом и закреплен на стекловолоконных матах для более быстрой и простой установки.

Hydronic – Труба PEX (сшитый полиэтилен) переносит горячую воду в отапливаемую зону и передает тепло напольному покрытию и, следовательно, в окружающую среду. Трубки PEX обычно поставляются в рулонах по 250, 300 или 500 футов в зависимости от диаметра.
Используя тот же принцип, система электрического теплого пола может нагреть полы быстрее просто потому, что в нем нет нагрева воды и не задействована циркуляция.

Ограничения по размеру полов с подогревом

Системы электрического отопления – размер отапливаемой площади, которой можно управлять с помощью одного термостата, ограничен 150 кв. Футами для систем отопления на 120 В и 300 кв. Футов для систем на 240 В соответственно. Это ограничение вызвано текущими ограничениями нагрузки на термостате, который управляет системой. В частности, напольные термостаты Honeywell, продаваемые на HeatTechProducts.com, имеют ограниченную общую нагрузку 15 А на единицу.Так как система подогрева пола HeatTech на 120 В потребляет 1 ампер на 10 кв. Футов отапливаемого помещения (при стандартном расстоянии между кабелями 3 дюйма), она ограничена значением 15 А / (1 А / 10 кв. Футов) = 150 кв. Футов. Точно так же системы на 240 В потребляют 0,5 А на 10 кв. Футов и, следовательно, позволяют нагревать полы до 15 А / (0,5 А / 10 кв. Футов) = 300 кв. Футов в сумме.
Чтобы преодолеть вышеуказанные ограничения, HeatTechProducts.com предлагает специально разработанные и доступные элементы управления, которые позволяют расширить возможности обогрева до 1500 квадратных футов для систем на 120 В и до 3000 квадратных футов для систем на 240 В соответственно.За подробностями обращайтесь в нашу службу технической поддержки.

Гидравлические системы обогрева – в отличие от электрических систем водяного обогрева пола преимущество состоит в том, что они не ограничены определенной площадью. До тех пор, пока длина трубы PEX находится в допустимых пределах, а система способна обеспечить достаточное количество горячей воды, гидравлическую систему можно использовать для помещений любого размера – от компактной ванной комнаты до большого коммерческого склада.

Архитектурное влияние

С архитектурной точки зрения, системы электрического лучистого отопления оказывают наименьшее влияние, поскольку толщина нагревательного кабеля составляет всего 1/8 дюйма (по сравнению с 5/8 дюйма наружным диаметром 1/2 дюйма трубки PEX).В результате электрические системы теплого пола не поднимают готовый пол и не увеличивают вес пола, что требует особого учета нагрузки на конструкцию. Если плиточный пол с подогревом желателен только на кухне, его можно реализовать в любое время с минимальными или отсутствующими видимыми или структурными эффектами.

С другой стороны,

Hydronic systems требует тщательного учета высоты готового пола и дополнительной нагрузки на существующую конструкцию. В некоторых случаях может потребоваться усиление несущих балок и добавление несущих колонн, чтобы выдержать дополнительный вес.

КПД гидравлических и электрических систем

Проще говоря, электрические системы теплого пола предназначены для преобразования почти 100% электроэнергии исключительно для целей отопления. Эффективность водяной излучающей системы неизбежно зависит от эффективности котла (или другого источника тепла), изоляции, длины трубопроводов, а также от правильно подобранных компонентов (таких как циркуляционные насосы, воздухоотделители и т. Д.).

Сводка

При обогреве одной или нескольких комнат площадью до 300 квадратных футов каждая электрическая система является явным победителем с более низкими или сопоставимыми материальными затратами, отсутствием необходимости в обслуживании, простой установкой и отсутствием визуального или архитектурного воздействия.
При обогреве помещений площадью более 300 кв. Футов или при рассмотрении системы подогрева полов всего дома для принятия окончательного решения необходимо получить оценку от выбранного подрядчика и поставщика.

Чтобы получить бесплатное предложение по проекту на сайте HeatTechProducts.com, посетите нашу страницу предложений и заполните форму запроса предложения.

Узнайте больше о преимуществах HeatTech перед системами водяного и воздушного отопления.

Тепло в ваш дом | | Теплый пол своими руками

Введение

Лучистое тепло – это на самом деле старая технология.Общеизвестно, что древние римляне использовали его для обогрева общественных бань. В более современное время европейцы полагались на лучистое тепло более 60 лет. Фактически, именно военнослужащие, вернувшиеся со Второй мировой войны, первыми рассказали своим согражданам о тепле под полом. Многие излучающие полы, в большинстве своем использующие медные трубы, проложенные в бетонных плитах, были установлены и успешно использовались в 1960-х и 1970-х годах. Но все они страдали одной главной проблемой – долголетием. Медь в бетоне очень восприимчива к коррозии, и срок службы теплого пола в 50 лет считался исключительным.Сегодня современные пластмассы не только обладают многими излучающими тепло свойствами меди, но также обеспечивают большую гибкость, коррозионную стойкость и срок службы более 100 лет.

Pex – это стандартный «промышленный» продукт, имеющий множество применений. « PEX » является аббревиатурой от « P oly- E thylene», то есть «сшитый» – ( X ) =… ». P E X “!

НКТ «Pex» начинается с полиэтилена, производного от природного газа.Затем он перерабатывается в форму гранул, которые позже плавятся и пропускаются через «экструдер». Это известно как «процесс экструзии», при котором создаются полиэтиленовые трубки. «Сшивка» изменяет молекулярную структуру трубки. После завершения это изменение усиливает трубку (теперь Pex), обеспечивая более высокое давление и более высокую температуру.

Полиэтилен – очень полезный и распространенный материал, который чаще всего используется при изготовлении картонных упаковок для молока и воды (и многих других контейнеров для пищевых продуктов).Существует три типа процессов сшивания, два химических типа, «Пероксид» (тип «A») и «Силан» (тип «B») представляют собой химически сшитый Pex. НЕхимический процесс – это «Электронный пучок» (тип «C»). Мы предлагаем электронно-лучевую систему Pex (тип «C»), так как она создает трубки лучшего качества с более высокими значениями давления и температуры и является наиболее гигиеничным из процессов сшивки.

Кислородный барьер Pex – это «Pex» с внешним покрытием, предназначенным для устранения / минимизации проникновения кислорода, также известного как «диффузия кислорода».Хотя исследования показывают, что если температура воды останется ниже 140 градусов, никакой значительной «диффузии кислорода» не произойдет…. Для закрытых систем лучистого отопления некоторые производители котлов просто требуют трубку Pex с кислородным барьером (в закрытых системах лучистого отопления) в целях гарантии. И это несмотря на то, что ни один из экспертов, похоже, не согласен с тем, какой ущерб нанесен радиантной системе. Как упоминалось выше, при нормальных низких температурах излучения диффузия кислорода минимальна.Стоит ли тратить больше на НКТ, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении. Несмотря на то, что мы предлагаем Barrier pex, мы не наблюдали никаких побочных эффектов ни в одной из наших систем лучистого отопления, … открытых или закрытых, … с Barrier pex или без него.

Трубка Pex компании Radiant Floor Company пригодна для питья и подходит для всех бытовых применений. Номера разрешений и рейтинговая информация Underwriters Laboratories NSF-61 четко выбиты на трубках для инспекторов по строительству и всех, кто интересуется подробными проектными спецификациями.

Из этих современных пластиков полиэтилен является самым лучшим и наиболее часто используемым материалом. Ниже представлена фотография наших самых универсальных трубок с максимальной производительностью. С 7/8 ″ PEX вы можете рассчитывать на тепловую мощность не менее 50 БТЕ на фут в плите при укладке на горизонтальном уровне и 40 БТЕ на фут при установке перекрытия перекрытия. Наш 7/8 ″ PEX пригоден для питья ( Underwriters Laboratories ANSI / NSF-61 ) и устойчив к ультрафиолетовому излучению для защиты от солнечных лучей во время установки. Он доступен как в стандартной трубке PEX, так и в виде трубки PEX с кислородным барьером .

Компания Radiant Floor 7/8 ″ PEX

7/8 ″ PEX – это трубки большого диаметра, произведенные в Америке, с такой же толщиной стенок, как и обычно используемые 1/2 ″ PEX. Его главное преимущество перед 1/2 ″ PEX заключается в том, что он удерживает больше жидкости и, следовательно, больше тепла. Он имеет несколько более низкие номинальные значения температуры и давления, чем 1/2 дюйма PEX, но его можно разместить на расстоянии до 16 дюймов по центру и при этом обогревать комнату, изолированную по современным стандартам (стены R-19, потолки R-27). Чтобы выполнить ту же работу, потребуется вдвое больше 1/2 дюйма PEX.

Это делает 7/8 ″ PEX лучшим выбором для любого приложения, где его можно реально использовать. Он идеально подходит для перекрытий балок с шагом 12 дюймов, 16 дюймов или 24 дюймов по центру, или практически для любой плиты на уровне уклона. Это единственная на рынке сшитая трубка 7/8 ″ PEX с поперечными связями, диаметр изгиба которой составляет менее 20 ″, что позволяет легко продевать резьбу через балки перекрытия. Этот коэффициент гибкости делает 7/8 ″ PEX намного менее склонным к перегибам, чем другие 7/8 ″ полиэтиленовые трубки. Кроме того, для получения максимальных результатов нагрева требуется минимальное количество трубок.Это экономит деньги и время.

Также важно помнить, что все водопроводные системы, будь то системы горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в небольшой части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX.Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником». Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или не хлорированного).

НКТ 7/8 ″ PEX в плите на плане, 16 ″ по центру

1/2 ″ PEX также представляет собой полиэтиленовую трубку, рассчитанную на очень высокую температуру и давление (180 градусов при 100 фунтах на квадратный дюйм). Он излучает примерно половину тепла, чем 7/8 ″ PEX, но его диаметр изгиба меньше. Имеет смысл использовать 1/2 ″ PEX для небольших зон и ограниченных пространств для лазания. Он имеет диаметр изгиба 15 дюймов и должен располагаться на расстоянии 8 дюймов по центру.

Различные другие типы трубок, такие как резиновые, мягкие медные, полибутиленовые или даже простые, так называемый «полиэтилен высокой плотности» (не сшитый), используются для лучистого тепла.Но ограниченная долговечность резины, сложность и дороговизна установки меди, прошлые проблемы с полибутиленом и тенденция простого полиэтилена высокой плотности к усадке и растрескиванию при высоких температурах делают трубы PEX предпочтительными для большинства применений.

Конечно, независимо от того, какой тип трубок используется в вашей излучающей системе, проконсультируйтесь с вашим местным строительным отделом, чтобы гарантировать соответствие местным нормам. (вернуться наверх)

Что такое перекрестное связывание?

По данным ассоциации Radiant Panel Association, сшивание составляет:

“ трехмерная молекулярная связь, созданная в структуре пластика, которая значительно улучшает многие свойства, такие как тепловая деформация, истирание, химическая стойкость и устойчивость к растрескиванию под напряжением.Повышены ударная вязкость и прочность на разрыв, уменьшена усадка и улучшены низкотемпературные свойства. Сшитые трубы также обладают памятью формы, которая требует только добавления тепла, чтобы вернуть им первоначальную форму при изгибе “.

Как упоминалось ранее, существует три типа сшивки: электронов , пероксида и силана . Трубки PEX компании Radiant Floor сшиты по технологии electronic .Это самый чистый и экологически чистый из трех методов.

Тест духовки

Если вы хотите увидеть графическую демонстрацию того, чем сшитый полиэтилен отличается от трубок из несшитого полиэтилена, см. Фотографии ниже.

Полиэтилен против Durapoly

Трубки после испытания в печи

Трубка слева черная, потому что полиэтилен содержит 2% углеродного элемента для защиты от ультрафиолета. Молочная трубка справа – это «натуральный» полиэтилен с внутренним диаметром 7/8 дюйма.Он не имеет поперечных связей и не содержит пигментов, необходимых для устойчивости к ультрафиолету. PEX 7/8 ″ посередине имеет поперечную сшивку и защиту от ультрафиолета.

Процесс сшивки значительно увеличивает характеристики давления и температуры полиэтиленовых труб. Когда все три пробирки были подвергнуты 30-минутному воздействию температуры 250 градусов, только PEX выжил. (вернуться наверх)

Нагрев воды

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Компания Radiant Floor впервые начала использовать водонагреватели без бака для лучистого теплого пола по запросу почти 20 лет назад, когда многие в сфере отопления считали, что «водонагреватели по запросу никогда не будут работать на лучистое тепло» … мы не согласен! Мы занимаемся этим дольше, чем кто-либо, и с большим успехом!

Итак, какой способ приготовления горячей воды самый простой и эффективный? Ответ зависит от ваших потребностей.Если совокупные потребности как в горячей воде для бытового потребления, так и в отоплении помещения составляют менее 200 000 БТЕ, то водонагреватель для бытового потребления может справиться с этой задачей. Только помните, что не все водонагреватели одинаковы. Некоторые из них специально разработаны для отопления жилых домов и помещений. Водонагреватель, купленный в вашем местном хозяйственном магазине, вполне может справиться с этой задачей … если ваши требования к БТЕ невысоки. Но стоимость эксплуатации такого агрегата может настораживать. До недавнего времени КПД многих водонагревателей составлял всего 60%.Это означает, что 40% ваших затрат на топливо идет на дымовую трубу. Долгосрочный результат – достаточно потраченных зря денег, чтобы заплатить за высокоэффективный водонагреватель… но у вас его не будет! Всегда лучше поискать на рынке лучший водонагреватель, который вы можете себе позволить, и выбрать его размер, соответствующий вашим потребностям в отоплении.

С другой стороны, если в вашем доме используется комбинация радиаторов плинтуса и излучающего тепла, что является обычным для проектов модернизации, бойлер может быть вашим лучшим выбором. Котлы рассчитаны на выдачу большого количества тепловой энергии.Они нагревают относительно небольшое количество воды до очень высоких температур и различаются по размеру от примерно 100 000 БТЕ до желаемой высоты.

Другие варианты включают дровяные котлы в помещении и на открытом воздухе, геотермальные тепловые насосы (иногда называемые геотермальными системами отопления), электрические котлы (если электричество в вашем регионе недорогое) и все чаще водонагреватели по запросу.

: Такаги Тх4

: Водонагреватель Takagi On Demand

В отличие от стандартных водонагревателей резервуарного типа, устройства по запросу устраняют «потери в режиме ожидания», нагревая воду только тогда, когда это необходимо.Одна только эта функция может сэкономить до 10% на расходах на топливо, потому что стандартные водонагреватели отводят тепло в окружающий воздух 24 часа в сутки. Электронное зажигание устраняет бесполезную сигнальную лампу, обычную для стандартных водонагревателей.

Кроме того, нагреватели по запросу легкие, устанавливаются в ограниченном пространстве, обеспечивают безграничное горячее водоснабжение, а самые современные бренды, такие как Takagi, контролируют температуру воды на входе и регулируют горелку нагревателя вверх или вниз для максимальной энергоэффективности. Цифровой дисплей показывает температуру на входе и выходе, скорость потока, мигает коды ошибок для устранения неполадок и позволяет пользователю настраивать устройство для различных настроек температуры.Техническое обслуживание простое – в основном это входной экран с мелкими ячейками, который необходимо периодически проверять и содержать в чистоте.

Примечание. Новые установки могут потребовать ежедневной очистки до тех пор, пока паяльный флюс и мелкий мусор не будут удалены из системы.

Водонагреватель Polaris довольно дорогой, но это проверенный временем источник тепла с показателем эффективности 96%. Диапазон моделей составляет от 130 000 до 199 000 БТЕ. Polaris может обеспечить много горячей воды как для бытовых нужд, так и для отопления помещений.

Еще один отличный вариант – солнечная энергия.С ростом цен на топливо солнечные водонагреватели становятся не только чистыми, эффективными и экологически безопасными, но и служат годы спустя после того, как окупились. Компания Radiant Floor может спроектировать солнечную систему в соответствии с вашими потребностями. См. Наши страницы для нагрева воды с помощью солнечной энергии для получения дополнительной информации.

Стандартные плоские солнечные коллекторы

: Плоские солнечные коллекторы горячей воды

Солнечные коллекторы с вакуумными трубками

: Трубки

: Вакуумные трубки отлично работают даже зимой

(вернуться наверх)

Источники топлива

Теплые полы обогреваются всеми известными источниками тепла.Курорт Brietenbush в Орегоне перекачивает воду из природных горячих источников через свои полы. Остальным из нас, вероятно, не так повезло, и они в конечном итоге используют газ, нефть, солнечную энергию, механическую геотермальную энергию (также известную как тепловые насосы из источника тепла), дрова или электричество для нагрева воды.

Пока температура воды, протекающей по трубке, составляет от 120 до 135 градусов, способ ее нагрева остается на усмотрение домовладельца. Тем не менее, несколько рекомендаций важны. В первую очередь следует уделять большое внимание скорости восстановления.Природный газ, пропан, нефть и древесина обеспечивают самые высокие показатели извлечения.

Чтобы показать важность скорости восстановления, представьте себе следующий сценарий. Когда нагретая жидкость в излучающей системе удовлетворяет требованиям помещения, циркуляционный насос отключается. Через короткое время жидкость остынет до комнатной температуры. Некоторое время спустя, когда в комнате снова требуется тепло, водонагреватель затопляется большим количеством галлонов воды с температурой 70 градусов. Это снижает общую температуру системы отопления.Обычно это не проблема, потому что большинство водонагревателей могут очень быстро повысить температуру воды.

Однако это не относится к электрическим водонагревателям. Электронагреватели очень эффективны, потому что большая часть энергии, поступающей в устройство, превращается в горячую воду. Но электрические нагревательные элементы не справляются со своей задачей быстро. Система лучистого пола в основном хромает вместе с водой на 90 или 100 градусов, поскольку элементы изо всех сил пытаются поднять воду до желаемого уровня температуры.

Итак, если вы живете в регионе страны, где электричество настолько дешево, что можно нагревать воду, то компенсируйте медленную скорость восстановления с помощью объема . Сведите к минимуму воздействие охлаждающей воды, возвращающей воду, за счет накопления большого количества горячей воды. Резервуар для воды на 120 галлонов в системе лучистого пола не лишен смысла. А еще лучше использовать электрокотел (внизу)

В отличие от стандартных электрических водонагревателей, электрические котлы быстро нагревают воду. Но будьте готовы установить вторую сервисную панель для управления потоком энергии.Однако, если электричество в вашем регионе продается по цене 0,06 за кВт или меньше, вариант нагрева воды с помощью электрического бойлера может быть вариантом. (вернуться наверх)

Зонирование

Мы убедились, что практически любой метод нагрева воды подойдет для теплых полов и что трубы из полиэтиленгликолята являются лучшим теплоносителем. Итак, как нам распространить эту нагретую жидкость по жилому пространству?

Хотя это нормально, что даже большая территория может быть одной зоной, иногда люди хотят разбить пространство на несколько зон.Зона – это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом. Зона может быть крошечной или огромной. Зона может состоять из множества контуров или петель труб или может быть одним контуром. Контур Длина не должна превышать 400 футов (300 футов для 1/2 дюйма PEX), но зона может содержать любое количество цепей.

Итак, возникает вопрос: сколько зон мне нужно?

Ответ зависит от вашего образа жизни, размера отапливаемого помещения и уникальных архитектурных характеристик здания.Как правило, сводите зонирование к минимуму. Нет ничего плохого в том, чтобы рассматривать весь этаж как одну зону. Под одним этажом мы подразумеваем один этаж. Помните, что первый и второй этажи одного дома не должны находиться в одной зоне. Итак, если у вас двухэтажный дом, ваша система будет состоять как минимум из двух зон.

Минимальное зонирование важно, потому что лучистое отопление очень равномерное. Вы греете не только пол, но и каждый предмет в комнате. В результате все пространство стремится уравновеситься.Рассматривать каждую комнату в доме как отдельную зону – это не только пустая трата времени и денег, но и не дает вам возможности полностью контролировать пространство, которое стремится к одинаковой равномерной температуре.

Зонирование целых секций пола имеет больше смысла. Наиболее распространенная (и эффективная) процедура зонирования вашей системы лучистого отопления – это метод определения зон «дневное время» и «ночное время» . Например, блок из редко используемых спален может находиться в отдельной зоне. Кроме того, многие люди предпочитают поддерживать в своей мастерской более прохладную температуру, чем в остальной жилой площади.Если есть причина, связанная с образом жизни, чтобы поддерживать в одной части данного пола заметно более высокую или более низкую температуру, тогда уместно зонирование.

Другой пример – архитектурные элементы, такие как солнечные комнаты или большие комнаты с большим количеством стекла. В отличие от остальной жилой площади эти комнаты имеют тепловую окраску. Днем в солнечной комнате может быть на 20 градусов теплее, чем в гостиной. Если термостат, контролирующий зону, расположен в гостиной, солнечная комната будет получать ненужное тепло.Обратное также верно. Ночью солнечная комната будет излучать много тепла из-за большого количества стекла. Попытка согреть солнечную комнату холодной зимней ночью приведет к перегреву остальной жилой площади, если бы оба помещения находились в одной зоне. Конечно, само собой разумеется, что оконные шторы значительно сокращают потери тепла в ночное время в высоких застекленных помещениях, и их следует устанавливать всякий раз, когда это возможно.

Добавление зоны обычно увеличивает стоимость с 400 до 700 долларов в зависимости от приложения.Эти затраты связаны с добавлением коллектора, насоса, термостата / датчика температуры пола, реле, арматуры и клапанов и т. Д. Эти различные затраты продиктованы объемом каждой дополнительной зоны. Экономия затрат на дополнительные зоны достигается за счет комфорта, контроля и экономии энергии из-за ненужного перегрева в данной зоне.

Гараж всегда будет в отдельной зоне. (вернуться наверх)

Несколько схем

Итак, если зона может быть любого размера, и в каждой зоне используется только один циркуляционный насос, как далеко может пройти горячая вода, прежде чем она потеряет все свое тепло?

Ответ зависит от размера используемой трубки.Меньший 1/2 ″ PEX ограничен пробегом 300 футов, 7/8 ″ PEX примерно до 400 футов. Таким образом, если зона достаточно велика, чтобы потребовать более, чем, скажем, 400 футов PEX, нагретый площадь должна быть разбита на несколько контуров примерно одинаковой длины. Подобная длина важна, потому что вы никогда не хотите, чтобы вода имела путь наименьшего сопротивления. Если ваша зона состоит из трех контуров, одного 200 футов в длину и двух 100 футов в длину, два более коротких контура украдут воду из более длинных 200 футов.цепи, потому что они будут предлагать насосу меньшее сопротивление. Это приведет к неэффективной системе отопления.

Вот как это должно быть сделано. Допустим, весь ваш первый этаж – это одно равномерно отапливаемое пространство, одна зона. Вам понадобится трубка PEX 7/8 ″ длиной 1200 футов, с шагом 16 ″ по центру, чтобы покрыть всю площадь. Если вы попытаетесь непрерывно пропустить горячую воду по трубке длиной 1200 футов, к тому времени, когда вы вернетесь к источнику тепла, у вас будет ледяная вода.
Вместо этого вы можете разбить зону на одну из следующих конфигураций:

(6) 200 футов.Цепи
(4) Цепи 300 футов
(3) Цепи 400 футов

Вы можете видеть, что ни одна из длин контура не превышает 400 футов. В каждом случае вода возвращается к источнику тепла до или в точке 400 футов.

Имейте в виду, что эти длины цепей являются лишь примерами. Длина цепи должна соответствовать каждой отдельной ситуации. Установщик может быть гибким в соответствии с приведенными выше рекомендациями. Если вы устанавливаете трубы в балки перекрытия пола и определяете, что идеальная длина контура для вашей ситуации подойдет для (5) контуров длиной 240 футов … тогда непременно сделайте это так.(подробные инструкции по установке см. в разделе Установка балок перекрытия) (вернуться наверх)

Зональный коллектор

Резервуар с эффективно нагретой водой не будет сильно нагреваться, если его нельзя эффективно распределить по зонам. Для этого мы используем зонный манифольд. Это просто заводской коллектор, содержащий все манометры, клапаны, фланцы насоса и т. Д., Необходимые для установки нескольких циркуляционных насосов в одном центральном месте. Обычно его устанавливают очень близко к источнику тепла, так что любой насос при включении по сигналу из зоны может набирать горячую воду и отправлять ее на пол.

Если по какой-либо причине зонный коллектор должен быть расположен на расстоянии более шести футов (трех футов для блоков по запросу) от источника тепла, размер трубы между источником тепла и коллектором должен быть увеличен прямо пропорционально расстоянию. Свяжитесь с одним из наших технических специалистов для уточнения деталей и никогда не используйте какие-либо материалы труб, кроме меди, для подключения нагревателя к зонному коллектору, т.е. никогда не используйте для этой цели PEX, PVC, ABS, черный чугун или садовый шланг.

Размер подающего и обратного трубопроводов системы отопления определяется общим объемом (все зоны вместе) в системе.Мы рекомендуем медные трубки для подачи и возврата от источника тепла к коллектору зоны и обратно к источнику тепла, чтобы минимизировать сужение (столь необходимого) объема к коллектору зоны. Сужение объема к зонному коллектору и от него может вызвать «борьбу» со стороны конкурирующих насосов, поскольку они могут бороться за объем, ограниченный из-за меньшего (меньшего размера) трубопровода.

В каждой зоне всегда есть свой циркуляционный насос. Таким образом, размер насоса может соответствовать количеству трубок в зоне.Затем жидкость из насоса попадает в линию подачи в зону, проходит через пол, а затем возвращается к источнику тепла. (вернуться наверх)

Линии подачи и возврата

Линия поставок

В установке на перекрытиях перекрытия питающий коллектор питает цепи внутри зоны. Этот коллектор представляет собой медную подающую трубку диаметром 3/4 дюйма, идущую от циркуляционного насоса. (См. «Установка балки перекрытия» для получения подробной информации о строительстве коллектора подачи.)

При установке перекрытия линия подачи проходит к одной стороне коллектора перекрытия (см. Фото ниже), который уже был установлен как часть заливки перекрытия.(См. «Установка плиты» для получения подробной информации об установке коллектора плиты.)

Линия возврата

Каждый контур трубопровода будет иметь начало (подача) и конец (возврат). Пройдя по всей длине контура, жидкость перетекает в обратную трубу, также 3/4 ″ из меди. Эта обратная труба ведет обратно к источнику тепла, где вода повторно нагревается и отправляется обратно на подающую сторону контура. Этот цикл повторяется до тех пор, пока в помещение не поступит достаточно тепла.Только после того, как термостат в зоне будет удовлетворен, насос зоны отключится. (вернуться наверх)

Использование переходников и муфт

Адаптер

Адаптеры

Обычно все линии подачи и возврата изолированы пенопластом или стекловолокном. Это необходимо для предотвращения потерь тепла при попадании воды в пол с подогревом и обратно. Чаще всего линии подачи и возврата выполняются из медных труб 3/4 ″. Это потому, что вы уже находитесь в режиме медной трубы, когда покидаете циркуляционный насос.Для перехода из режима медной трубы в режим пластиковой трубы требуется латунный фитинг, называемый переходником.

Адаптеры – очень удобная фурнитура. Возможность перехода с меди на пластик и обратно в любое время дает монтажнику большую гибкость, когда дело доходит до прокладки линий подачи и возврата. Даже при продевании излучающих трубок через балки перекрытия адаптеры могут использоваться для преодоления препятствий в нишах балок, выполнения сверхпрочных изгибов и т. Д.

Муфты

Муфта

Когда установщику нужно соединить пластик с пластиком, используйте муфту.Сильно изогнутые, проколотые или раздавленные трубки можно легко отремонтировать с помощью муфт. Как и переходники, муфты представляют собой латунные фитинги.

См. Раздел «Подключение адаптеров и муфт» в разделе «Сведения об установке» на этом сайте. (вернуться наверх)

Коллектор перекрытия

При заливке излучающих труб в бетонную плиту следует использовать коллектор для плиты. Это больше, чем просто метод разделения подачи на две или более ответвленных цепей, плиточный коллектор также служит комплектом для испытания под давлением.В каждый коллектор встроены манометр и воздушный шток. После того, как трубка установлена и все соединения затянуты гаечным ключом, используйте шток воздуха и воздушный компрессор для повышения давления в системе до 50 фунтов на квадратный дюйм. Если пройдет несколько часов без значительного падения давления, вы можете быть уверены, что ваша трубка готова к заливке.

: Пример петлевого коллектора «Настенный»

: Контурный коллектор с чередованием подачи и возврата

: Обратите внимание, что сторона подачи коллектора соединена со стороной возврата узлом испытания давлением.

Коллектор для перекрытий в коробке, готов к заливке.

Коллектор также можно использовать в качестве предохранительного манометра во время самой заливки. Если в любой момент вы сомневаетесь в целостности системы, проверка манометра сразу же скажет вам, была ли повреждена трубка.

Коробка, используемая для транспортировки коллектора перекрытий, становится формой для заливки вашего бетона. Это предотвращает прямой контакт бетона с коллектором и создает «коллекторный колодец» в плите для защиты труб и соединений от повреждений на более поздних этапах строительства.(Примечание: на фотографии показана коллекторная коробка без установленной передней панели .) (Вернуться наверх)

Мы производим наши коллекторы здесь, на нашем заводе. Каждый многоконтурный коллектор включает шаровые краны для каждого контура pex, так как это также обеспечит лучшую продувку при заполнении системы. Равномерная длина pex – лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) – это измерить температуру подачи и возврата каждого контура pex.Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока – это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / петлями. Эти клапаны устанавливаются для каждого контура / петли pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытые» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора. Другим недостатком расходомеров механического типа для измерения воды является то, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием.Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование.У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

Монтаж механических компонентов

Зонный коллектор

Зонный коллектор

Зонный коллектор разделен на две части… сторона подачи, и обратка , сторона .Обе секции следует устанавливать достаточно близко к источнику тепла. В многозонных системах, содержащих много насосов, сторона подачи коллектора может быть довольно тяжелой, поэтому следует позаботиться о ее надежной установке. Когда вы получите коллектор, вы заметите, что мы включили кусок фанеры. Фанеру следует снять и закрепить на стене рядом с источником тепла. Это обеспечит надежную основу для обеих сторон вашего коллектора и даст вам доску, уже предварительно вырезанную по ширине вашего конкретного коллектора.

Также обратите внимание на «тестовые заглушки», припаянные к концам зональных коллекторов и комплект для расширения и продувки. Мы устанавливаем их для испытаний под давлением и для предотвращения попадания мусора в коллектор во время транспортировки. Эти колпачки должны быть сняты перед подключением коллектора.

В пакете с монтажным оборудованием, включенным в ваш заказ, вы найдете два отличных монтажных узла: 1) раструбные соединители 1 1/4 ″ и 2) подвески с разрезными кольцами, в комплекте с предварительно нарезанными стержнями с полной резьбой и чугунной пластиной, которая винты с полной резьбой.

Соединители раструба крепятся к фанере и прикрепляются к основному корпусу коллектора.

Подвески с разрезными кольцами, конечно, также крепятся к фанере, но они прикрепляются к медной трубе 3/4 ″ чуть ниже циркуляционного насоса. Кусок цельной резьбы используется для перекрытия зазора между фанерой и подвеской с разрезным кольцом и обеспечения надежной опоры.

Вы также заметите идентичные латунные тройники на каждом конце зонного коллектора.

Выход тройника резьбовой.В зависимости от того, как вы решите сориентировать коллектор по отношению к источнику тепла, это резьбовое отверстие будет содержать либо сливной клапан, либо встроенный термометр.

Очевидно, вы захотите установить один из проточных термометров в точке, где горячая вода сначала поступает на подающую сторону коллектора. Таким образом, вы можете контролировать температуру жидкости на пути к полу. Второй встроенный термометр установлен так, чтобы вы могли контролировать температуру воды, когда она покидает обратную сторону коллектора и возвращается к источнику тепла.

Установите два сливных клапана в тройники напротив ваших встроенных термометров. Эти клапаны предназначены для слива излучающей системы, если в этом возникнет необходимость.

Циркуляционные насосы

: Обычный высококачественный излучающий циркуляционный насос производства Grundfos.

: Революционный циркуляционный насос серии ALPHA. При несколько более высокой начальной стоимости насосы ALPHA потребляют на 50-75% меньше электроэнергии.

После того, как зональный коллектор смонтирован, циркуляционные насосы очень легко установить. Фланцы насоса встроены в коллектор, поэтому для крепления насоса достаточно просто совместить насос с фланцем и закрепить его болтами.

Для однозонных систем (например, с одним насосом) всегда ориентируйте циркуляционный насос так, чтобы стрелка на корпусе насоса указывала вверх. Таким образом, воздух, поднимающийся в системе, выталкивается вверх и от насоса. Примечание. Компания Radiant Floor разработала то, что мы называем “Radiant Ready” пакетов.Это предварительно смонтированные и смонтированные на одной зоне узлы водопровода , смонтированные на фанерной доске. В зависимости от того, какой пакет необходим, то есть для «открытой» или «закрытой» системы, для завершения механической части излучающей системы необходимо всего четыре или пять паяных соединений.

Radiant Ready «J», однозонный комплект для использования с существующим бойлером.

Для систем с несколькими зонами вам необходимо предварительно подключить насосы с помощью провода 12 или 14 калибра перед установкой в зонный коллектор.Следуйте вашим местным нормам и правилам для получения конкретных инструкций по подключению. Некоторые нормы требуют гибкого кабелепровода от релейной коробки к насосам, другие допускают простое соединение Romex.

Контроллер насоса

Блок управления насосом

Блок контроллера насоса обычно устанавливается довольно близко к остальным механическим компонентам. Однако некоторые люди предпочитают располагать его на некотором расстоянии. На контроллере отображается зеленый индикатор, указывающий на питание системы, и красный индикатор, указывающий, какая зона или зоны в настоящее время работают.Это может быть очень удобный способ мониторинга вашей системы, и вы можете захотеть установить его в каком-нибудь месте, которое вы часто посещаете. Системы Radiant молчат. Если вы похожи на меня и интересуетесь ритмами вашей системы, вам понадобится контроллер где-нибудь, чтобы вы могли его удобно видеть.

Подключение блока контроллера, как правило, очень простое, и схемы прилагаются к каждой системе. Но если у вас есть вопросы, просто свяжитесь с одним из наших технических специалистов, и они с радостью проведут вас через весь процесс.

Комплект для расширения и продувки

Для систем Closed и Heat Exchanger вам понадобится комплект расширения и продувки (EPK). Он состоит из расширительного бака, воздухоотделителя, клапанов заполнения и слива, манометра и клапана сброса давления. ЕПК в основном собирается на заводе. Вам придется ввернуть расширительный бачок в нижнюю часть воздухоотделителя, потому что бак поставляется в отдельной коробке, но это простая операция.

EPK позволяет очень легко заполнить и одновременно удалить воздух из недавно установленного трубопровода, а компонент расширительного бачка действует как своего рода «амортизатор» в замкнутой системе. Когда вода нагревается, она расширяется. Гибкая мембрана в баке поглощает это расширение.

Кроме того, манометр в EPK помогает вам заряжать систему с надлежащим значением 15-20 фунтов на квадратный дюйм и в течение срока службы системы сообщает, когда необходимо добавить больше жидкости, показывая падение давления ниже 10 фунтов на квадратный дюйм.

Клапан сброса давления – это предохранительное устройство, очень похожее на клапан сброса давления и температуры на вашем водонагревателе. Он защищает трубку от чрезмерного давления.

Монтаж EPK аналогичен монтажу зонного коллектора. Используйте разъемы с разрезным кольцом и резьбу, чтобы прикрепить EPK к стене рядом с источником тепла. В системах Closed и Heat Exchanger EPK устанавливается между источником тепла и зональным коллектором, так что сама водопроводная система обеспечивает большую поддержку сборки.Всегда устанавливайте расширительный бачок после установки EPK. (вернуться наверх)

Мир возможностей

Один из наших клиентов, мастер CAD Дэн Уиллис из Grants Pass, штат Орегон, прислал нам эту схему системы, которую мы разработали для него, использующей солнечную энергию и древесину, с пропаном в качестве резервного.

Промышленная вентиляция в Москве строительство монтаж в Подольске

ТеплоСпец

Сшитый полиэтилен для теплого пола: монтаж труб

Виды трубопроводов тёплых водяных полов

Что такое сшитый полиэтилен

Трубы из сшитого полиэтилена

Преимущества и недостатки труб из сшитого полиэтилена

Сборка тёплых полов из сшитого полиэтилена

Заполнение пространства полов с уложенной системой обогрева из сшитого полиэтилена

Бетонная стяжка

Сухие полы

Сшитый полиэтилен для теплого пола

Общая информация

Особенности труб из сшитого полиэтилена

1. Достоинства

2. Недостатки

теплоотдача полиэтиленовых труб, способы укладки

Устройство «теплого пола»

Отличительные особенности материала

Нормативы, которым должны соответствовать трубы теплого водяного пола

Положительные характеристики сшитого полиэтилена

Разновидности трубных изделий

Сборка системы

Стыковка труб

Сшитый полиэтилен для теплого пола

Читайте также

Труба сшитый полиэтилен 16х2,0 PERT РосТурПласт для теплого пола

Труба из сшитого полиэтилена для теплого пола с кислородным барьером SP Slide PEX / EVOH 16х2,0 бухта 200 м

Технические характеристики трубы SP Slide PEX-EVOH

T&T Group – украинский производитель полиэтиленовых и полипропиленовых труб

Решения для теплого пола | Dow Inc.

Старт каждого выходного дня на правой ноге

Сиракузы, Нью-Йорк. Теплый пол | Почему системы водяного теплого пола

Узнайте, почему теплый пол – правильный выбор

Что такое излучающее отопление пола?

Какова история водяных теплых полов?

Каковы преимущества теплого пола?

Свяжитесь с нами по вопросам теплого пола

Сшитый полиэтилен (PEX / XLPE) Области применения

Вне проводов и кабелей

Теплый пол с подогревом | Установка в Гранд-Рапидс и Хадсонвилле, штат Мичиган,

Как работают сияющие полы

Типы лучистого теплого пола

Электрическое лучистое тепло

Hydronic Radiant Heat

Стоимость светлых полов

Сравнение гидравлических и электрических систем водяного теплого пола

Применение систем лучистого отопления

Источник тепла

Ограничения по размеру полов с подогревом

Архитектурное влияние

КПД гидравлических и электрических систем

Сводка

Тепло в ваш дом | | Теплый пол своими руками

Введение

Что такое перекрестное связывание?

Нагрев воды

Источники топлива

Зонирование

Несколько схем

Зональный коллектор

Линии подачи и возврата

Использование переходников и муфт

Коллектор перекрытия

Монтаж механических компонентов

Вам может понравится

Утеплитель полиспен: Теплоизоляционная плита Полиспен (экструзия) — купить в Москве — компания «SURCON» Москва

Жидкая гидроизоляция для пола: Гидроизоляция пола жидкой резиной

Подложка под электрический тёплый пол под плитку: Подложка под теплый пол электрический

Добавить комментарий Отменить ответ
