Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке.

В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.

Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.

РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо – система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С – при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол – экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей – на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать – она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
Клапан балансировочный
Насос циркуляционный
Термостат накладной предохранительный электрический
Электропривод клапанов коллекторной группы
Коллекторная группа теплого пола
Байпас (притворный клапан) коллекторной группы
Термостат (терморегулятор) комнатный

Их функции следующие:

Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
Насос обеспечивает циркуляцию воды по трубам.
Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
Коллекторная группа служит для распределения потоков по контурам.
Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова – из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая – больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

Циркуляционный насос
Радиаторы отопления
Котел отопительный
Мембранный бак
Пульт управления
Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола – пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Как выполнить подключение теплого пола к газовому котлу?

Энергию газового котла используют не только для отопления и ГВС, а и для работы других систем, например, теплого пола, сушилки для полотенец и т.д. Для создания такой многоконтурной системы обычно используют коллекторы. Подключение теплого пола к газовому котлу происходит с применением именно этого элемента.

…

Что представляет собой «теплый пол»?

Система «теплые полы» представляет собой плотно уложенную сетку, состоящую из тонких труб диаметром 15-20 мм. Их располагают на расстоянии 10-30 см друг от друга. Систему заливают бетонной стяжкой или закрывают напольным покрытием.

Теплоноситель, двигающийся по трубам, передает тепло на поверхность пола, которое распространяется на все пространство комнаты.

Существенная площадь подогреваемой поверхности позволяет обходиться малыми температурами теплоносителя – в диапазоне 30-50°C.

Как осуществляется подключение теплого пола к газовому котлу?

Многие владельцы газовых котлов подключают к ним дополнительную систему обогрева – «теплые полы». Но дело в том, что газовый агрегат нагревает теплоноситель до 60-80ºC, а система подогрева полов относится к низкотемпературным устройствам, поэтому может работать только при 35-50°C. Кроме того, в разных контурах давление может отличаться. Поэтому, чтобы сбалансировать перепады давления и температур, следует подключать эти системы через коллектор. Все соединения коллектора с отопительным оборудованием должны быть разъемные – соединение выполняется с помощью муфт и накидных гаек.

Каждый из контуров: отопительный, ГВС, «теплые полы», — должен оборудоваться краном подпитки или наполнения, чтобы в случае утечки, была возможность быстро восполнить потерянный объем воды.

…

При наличии определенных навыков подключение водяного теплого пола к газовому котлу можно выполнить самостоятельно. Для этого нужно подготовить следующие инструменты:

рулетку;
плоскогубцы;
гаечные и разводные ключи;
шлифмашинка;
перфоратор;
резак для труб;
паяльник;
набор отверток;
газовая горелка.

Существует несколько схем подключения теплого пола к газовому агрегату. Рассмотрим подробнее как их реализовать.

Схемы подключения теплых полов к газовому оборудованию

Перед тем как подключать теплый пол к коллектору, следует найти подходящее место для него. К этому элементу должны беспрепятственно подводиться подающие и обратные трубы контуров всех подключаемых систем. Перед этим на коллекторы следует поставить запорные вентили. В конструкцию вентиля может входить термометр для удобного контроля за температурой в каждом из контуров.

Укладывают «теплые полы» обычно по спирали, начиная от центра комнаты.

Для удобства и быстроты сборки коллекторной установки можно купить готовый набор со всеми необходимыми составляющими. Такой коллектор дает возможность выключить один из контуров для ремонта, в то время как остальные будут продолжать работу.

…

Все элементы системы соединяются между собой компрессионными фитингами. Трубопровод системы «теплый пол» с коллектором соединяется с помощью специальных крепежей, в состав которых входит: зажимное кольцо, опорная втулка и латунная гайка.

В коллекторную систему должны входить следующие элементы:

трехходовый смеситель;
запорные вентили;
сливной кран;
циркуляционный насос;
воздухоотводчик.

Запорные краны иногда заменяют термостатическими регулировочными вентилями. Они имеют термобаллон с парафином, с помощью которого регулируют пропускную способность вентиля.

Трехходовый смеситель и циркуляционный насос представляют собой насосно-смесительный узел, необходимый для подачи остывшего теплоносителя из обратки в горячую воду подающего трубопровода. Таким образом, снижается температура чрезмерно горячего теплоносителя, и он становится пригодным для поступления в низкотемпературную систему обогрева.

Другая схема предполагает использование вместо насосно-смесительного узла только трехходовый смеситель. Он выполняет аналогичную функцию без насоса. Трехходовый смеситель устанавливается на выходе обратки «теплого пола» из коллектра и на пути подачи теплоносителя в систему «водяной пол». Данный элемент имеет три раструба: через боковые отверстия проходит жидкость на подачу в «теплый пол», а в третье заходит остывший теплоноситель из обратки. В смесителе два потока воды смешиваются, и на подачу к системе подогрева полов идет уже жидкость с температурой 40-50°C.

К коллектору с одной стороны подводят трубопроводы всех контуров, а с другой устанавливают разветвитель. С его верхней стороны подключают воздухоотводчик, а с нижней – кран для сброса жидкости.

Если смеситель не нужен и водяной напор недостаточно сильный, то можно установить циркуляционный насос — его обычно включают в обратку. Если поставить насос на подачу, то он будет забирать часть теплоносителя из отопительной системы, и батареи будут давать меньше тепла.

Еще одним важным элементом системы «теплый пол» является регулятор температуры. С помощью него можно менять интенсивность обогрева и, соответственно, регулировать расход энергии. Он может устанавливать необходимую температуру как в помещении в целом, так и в отдельных секциях.

После того как все контуры подключены, проводят проверку работоспособности всех систем. Если все работает хорошо, и нет утечек, можно приступать к заливке бетонной стяжки или укладке напольного покрытия.

Обратите внимание! После заливки цементнопесчаной стяжки включать «теплые полы» можно только тогда, когда они полностью застынут.
Система водяных полов достаточно эффективно обогревает помещение и при этом расходует мало топлива. Оптимальным типом котла для таких низкотемпературных систем является агрегат конденсационного типа.
<noscript><img src='/800/600/https/media.mastergrad.com/thumbnails/forum_post_attachment/4e/47/0f/4e470f01aee0340b515245e11adaa2a9.jpeg' /></noscript> youtube.com/embed/dt1nG6qOers” frameborder=”0″ allowfullscreen=”allowfullscreen”>
Схема подключения теплого пола: водяного, электрического, пленочного
Монтаж и подключение теплых напольных систем обогрева – это несложная работа, если разобраться, как правильно она выполняется. Есть обогревательные системы на основе воды, инфракрасные и электрические системы обогрева, которые монтируются и вводятся в эксплуатацию разными способами. Сначала необходимо правильно соединить элементы обогрева, подключить пол к терморегулятору и к сети. Все тонкости подключения зависят от типа подключаемой системы, рассмотрим их.
Особенности подключения водяного теплого пола
К моменту введения отопления в эксплуатацию вы должны предварительно установить коллекторный шкаф и смонтировать сам теплый пол. Подключение производят с помощью коллектора.
Существует несколько схем полов на основе воды, это:
схема с трехходовым клапаном,
схема с циркуляционным устройством.
Когда вместо насоса устанавливают трехходовой клапан, то в этом случае имеет место хорошая циркуляция жидкости. Только при хорошей циркуляции воды вы сможете отапливать все помещение и обойтись без установки насосов.
Первым концом трубы прикрепляются к котлу, а на второй край устанавливают разветвители. К одной стороне разветвителя, которая расположена вверху, присоединяют воздухоотводчик. А на обратной стороне находится кран для слива, из которого сливают воду, если системе необходим ремонт.
Введение в эксплуатацию схемы с циркуляционным насосом требует предварительного монтажа системы. После выполнения необходимых ремонтных работ и установки труб, котел подсоединяют к трубам, затем его подключают к отопительной системе. Если все сделано правильно, то проверка пола происходит успешно. В процессе проверки функционирования устройства, его включают на максимальную температуру.
Как проходит подключение электрических напольных обогревательных систем?
Чтобы привести в действие теплый электрический пол, подумайте, в каком месте в вашем помещении будет установлен терморегулятор. Термостаты помогают пользователям управлять системой и обеспечивают постоянную необходимую температуру в доме. С его использованием к сети подсоединяются элементы нагрева отопительной системы.
Перед установкой терморегулятора подумайте о том, вы будете использовать стационарное подключение или пользоваться розеткой для выполнения данных функций. Сделать подключение несложно, поскольку на большинстве таких устройств (на корпусе) изображена схема подключения.
После установки термостата проводим фазу в направлении распределительной коробки. Не забываем о заземлении электричества. В стене делаем канавку для того, чтобы разместить в ней две трубы, сделанные из пластика. Одна трубка имеет кабеля провода для нагрева, а вторая – датчик внутри.
После выполненной процедуры подключаем электрический теплый пол. Укладываем теплоизоляцию вдоль стены, затем монтируем кабель. Если под вами находится отапливаемое помещение, то провод устанавливают и на черновой вариант напольного покрытия.
Чтобы приступить к подключению системы, проверьте стяжку, и убедитесь в том, что она высохла и затвердела. Кабеля питания от секций, которые будут нагреваться, присоединяем с помощью зажимов.
Если вам предстоит монтаж электрического пола, который произведен из матов, то это простая процедура. Монтаж данной системы аналогичный монтажу системы кабелей. Электрический мат имеет форму тонкого изделия из термоустойчивой пленки, внутри которой содержится тонкий кабель для нагрева.
Определяете мощность системы и тот участок, который она будет занимать в помещении. Далее действуем по следующей схеме:
На черновом напольном покрытии размещают пленку с кабелем.
Пленку покрывают тонким слоем бетона. Вместо бетона можно взять клей для плитки.
После этого поверхность пола отделывают тем материалом, который вы выбрали для окончательной отделки.
Чтобы исключить перегрев системы, не используют в данном случае при монтировании теплоизоляционные материалы.
Если при установке системы вы увидели, что не хватает к термостату холодных концов, то небольшую часть кабеля извлекают из мата. Муфту для соединения располагают внутри под стяжкой.
Тепловой мат – это один из видов нагревательного кабеля, и поэтому можно говорить об идентичности монтажа данный систем. Разница – это упрощенная установка тепловых матов, их монтировать легче и быстрее, по сравнению с кабелями. В таком случае не требуется расходов на теплоизоляционный материал, сооружения толстой стяжки. Все это создает условия для экономии финансовых ресурсов.
Введение в эксплуатацию пленочного пола
Теплые полы, произведенные из пленки, — это сравнительно новая разработка в системах отопления. Схема подключения теплого пола такого вида несложная, но чтобы разобраться в ней, рассмотрим особенности данного устройства для обогрева помещений.
Система данного обогревательного устройства сделаны из биметаллических или из карбоновых составляющих частей, плотно размещенные в небольшом слое материала, способного удерживать тепло. Греется пленка тогда, когда соединить её с проводниками, сделанными из меди. Они присоединяются к сети.
Подключение данного вида пола происходит так же, как и монтирование тепловых матов. Но в этом случае по все площади установки пленки закладывают подложку. Она выполняет функцию сбережения тепла, поскольку отражает его и направляет внутрь обогреваемого помещения.
Рассмотрим процесс подключения инфракрасного пола. Чтобы выполнить процедуру правильно, нельзя разрезать пленку по диагонали. Пленку режут через 18 сантиметров или более, но не более 30 сантиметров, производя действия по тем линиям, которые указанны производителем. Она должна быть отдалена от стены на 10 сантиметров. Части пленки складывают на подложку. Оставляем расстояние не менее 5 мм. Но это расстояние нельзя превышать более, нежели вдвое. Не перегибайте их под углом 90 градусов, чтобы не испортить их.
В местах разрезов термопленка, и которых видно токопроводные шины, требуется изоляция. К комплекту товара прилагается битумная изоляция, именно этими полосками и изолируют места разрезов токопроводных шин. Посередине их вставляйте контакт и прижимайте плоскогубцами.
Провода, которые проводят ток, зачищают на 10 мм и зажимают их, используя для этого плоскогубцы. Затем выполняют изоляцию. Подключение пола происходит с использованием медных многожильных проводов, сечение которых не может быть менее 1,5 мм. Чтобы автоматика устройства работала правильно, не забудьте установить термодатчик.
Чтобы смонтировать датчики, строители используют пластиковую трубку, размещая её в углублении, которое делают в полу. Есть варианты установки датчиков, когда их закрепляют поверх пленки.
Таким образом, мы рассмотрели несколько вариантов подключения электрического теплого пола, схему установки пола на водяной основе для обогрева дома и как можно подключить пленочный пол. Отметим, что пленочный (инфракрасный) пол является разновидностью электрических обогреваемых устройств для пола. Монтаж систем происходит несложно, важно разобраться в циркуляции жидкости при использовании водяного пола и в нюансах установки и функционирования обогревательных устройств, которые питаются от электросети.
Схемы подключения водяного теплого пола к системе отопления: tvin270584 — LiveJournal
Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам. В этой статье мастер сантехник рассмотрит четыре основные схемы, которые чаще всего применяются в наших реалиях.
Ограничения и нормативы для монтажа водяного теплого пола
Прежде чем перейти к их подробному изучению схем подключения водяного теплого пола, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.
Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.
На практике нагрев происходит максимум до 35 или 45 градусов. При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.
Кроме того, не забывайте про циркуляционный насос. Теплый пол – это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.
С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.
Выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь – 0,6м/с.
Производители комплектующих для теплого пола не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.
Где не принято устанавливать водяные полы:
В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу;
В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации;
В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.
Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.
Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.
Схема прямого подключения теплого пола
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус. Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
Схема прямого подключения теплого пола к котлу отопления
Расположение элементов коллектора теплого пола в шкафу
Спецификация материалов и оборудования
При такой схеме, котел непосредственно настраивается на желаемую температуру самих теплых полов. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость. Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Схема подключения теплого пола с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Схема отопления теплыми полами с трехходовым клапаном

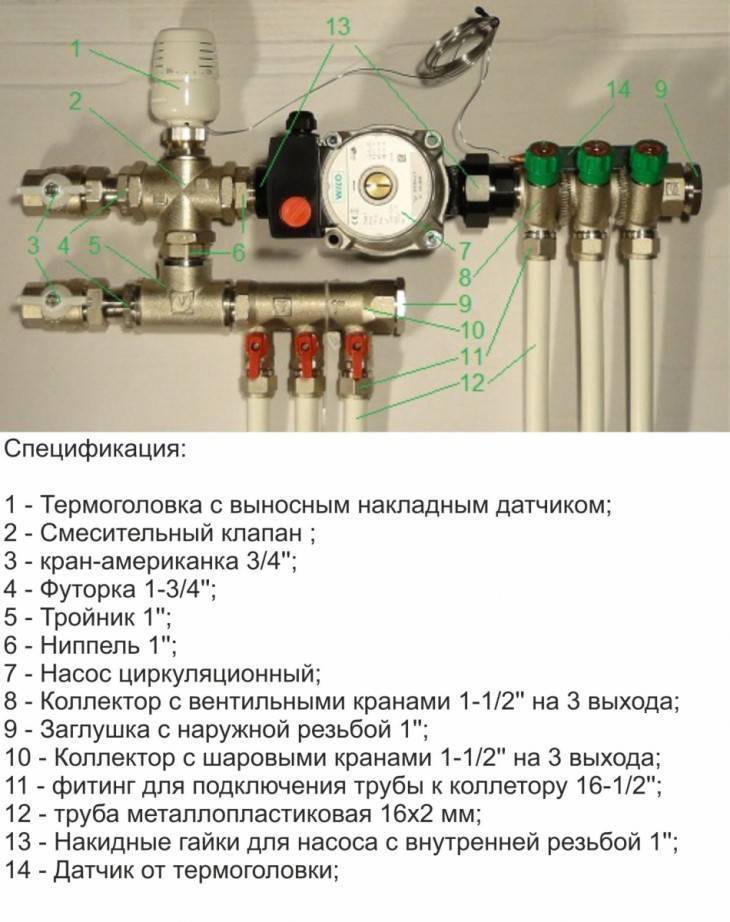

Схема сборки коллектора с 3-х ходовым клапаном
Спецификация материалов и оборудования
Она включает в себя:
Наличие радиаторов отопления с нагревом до 70-80С;
Отдельный контур теплого пола со средней температурой воды в 40С.
Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато? Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы. Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки. Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину стяжки при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
Простой монтаж;
Доступная цена оборудования.
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Схема подключения теплого пола с насосно-смесительным узлом
Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол. Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.
Схема подключения теплых полов с насосно-смесительным узлом
Расположение оборудования для теплых полов с насосно-смесительным узлом
Спецификация материалов и оборудования
По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.
Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки теплого пола через коллектор. Это наиболее эффективная и самая комфортная схема.
Сам насосно-смесительный узел может быть собран в различных вариациях. В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:
Схема из чего состоит насосно смесительный узел для коллектора теплых полов
Схема подключения теплого пола с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Схема теплого пола с термомонтажным комплектом
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.
С виду это небольшая пластиковая коробочка, в которой смонтированы:
Ограничитель температуры теплоносителя;
Ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате;
Воздухоотводчики.
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.
Чаще всего люди применяют такие комплекты в 3-х случаях:
Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом;
У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором. Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением;
Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
Малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым. Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1;
Комплект будет эффективно работать только в двухтрубной системе. В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
Самый простой монтаж из всех вышеприведенных схем;
Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Итог
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице:
Таблица сравнения разных схем подключения теплого пола к системе отопления и котлу
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
Видео
В сюжете – Подключение теплого пола к системе отопления
В сюжете – Как сделать теплый пол от отопления
В сюжете – Как просто подключить теплый пол водяной своими руками при помощи трёхходового термосмесителя ESBE
При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.
В продолжение темы посмотрите также наш обзор Что лучше выбрать — тёплый пол или радиаторы отопления
Источник
https://santekhnik-moskva.blogspot.com/2020/06/Skhemy-podklyucheniya-vodyanogo-teplogo-pola-k-sisteme-otopleniya.html
как правильно подключить сервопривод, грамотная схема подсоединения одножильного теплого пола через полотенцесушитель
Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.
Особенности и виды
Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.
В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа. Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.
Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:
Одножильный кабель:
невысокая цена;
выдерживает высокую температуру;
меньше расходуется электричество.
Двухжильный кабель:
легкий монтаж;
неизменность естественного электромагнитного поля в помещении;
отсутствие необходимости установки термодатчика.
О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.
При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:
положительное действие инфракрасного излучения на человека;
несложная установка;
необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
равномерность теплого излучения.
При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.
Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.
Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.
Схема подключения теплого пола
Последовательная схема электрополов подразумевает следующие этапы работ:
определение места укладки и термодатчика;
укладка кабельных матов/проводов;
изменение направления матов/проводов при необходимости;
установка датчика температуры;
подключение системы к терморегулятору;
покрытие матов/проводов стяжкой;
укладка финишного покрытия пола.
Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.
Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.
Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит. На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.
Схема установки к электричеству следующая:
установка датчика;
подводка сетевых кабелей;
подводка жил самой системы.
Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.
Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.
Для подключения сети выполняют действия:
Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
Жилы присоединяются к контактам 3 (N), 4 (L).
К 5 и 6 осуществляется подключение термодатчика.
Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.
Водяной теплый пол
Установка системы отличается, ее основные принципы далее:
Подключение коллектора:
установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
установка запорных кранов;
подключение подачи и обратного хода жидкости;
соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
установка измерительных приборов, которые помогут в контроле показателей;
установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.
Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.
Инфракрасный теплый пол
Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.
Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.
Как правильно подключить своими руками?
Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.
Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.
Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.
Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:
схема с трехходовым клапаном;
схема с циркуляционным насосом.
Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:
спиральная;
петлями;
сдвоенная спираль.
Установка и настройка
Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.
Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.
Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.
Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.
Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.
Рекомендации по эксплуатации
Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:
оптимальный температурный режим +20+30 градусов;
нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;
в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
для комфортного нахождения в жару теплый пол можно полностью отключить;
использовать оборудование исключительно в соответствии с инструкциями.
Процесс монтажа инфракрасного теплого пола смотрите далее.
% PDF-1.4 % 580 0 объект > эндобдж xref 580 89 0000000016 00000 н. 0000002131 00000 п. 0000003165 00000 н. 0000004328 00000 н. 0000004358 00000 п. 0000004892 00000 н. 0000005547 00000 н. 0000006015 00000 н. 0000006342 00000 п. 0000006372 00000 п. 0000006432 00000 н. 0000006455 00000 н. 0000010070 00000 п. 0000010093 00000 п. 0000013968 00000 п. 0000013991 00000 п. 0000017756 00000 п. 0000017779 00000 п. 0000021659 00000 н. 0000021682 00000 п. 0000025433 00000 п. 0000025456 00000 п. 0000025806 00000 п. 0000026094 00000 п. 0000029330 00000 н. 0000029353 00000 п. 0000032112 00000 п. 0000032135 00000 п. 0000034523 00000 п. 0000039603 00000 п. 0000040672 00000 п. 0000040879 00000 п. 0000041033 00000 п. 0000043832 00000 п. 0000043972 00000 п. 0000044110 00000 п. 0000044250 00000 п. 0000044389 00000 п. 0000044527 00000 п. 0000044667 00000 п. 0000044805 00000 п. 0000044945 00000 п. 0000045083 00000 п. 0000045223 00000 п. 0000045362 00000 п. 0000045500 00000 п. 0000045639 00000 п. 0000045777 00000 п. 0000045916 00000 п. 0000046054 00000 п. 0000046193 00000 п. 0000046331 00000 п. S
% PDF-1.4 % 10848 0 объект > эндобдж xref 10848 75 0000000016 00000 н. 0000005720 00000 н. 0000005875 00000 н. 0000006181 00000 п. 0000006304 00000 н. 0000006420 00000 н. 0000007589 00000 н. 0000085635 00000 п. 0000085707 00000 п. 0000085849 00000 п. 0000114725 00000 н. 0000114994 00000 н. 0000115750 00000 н. 0000148807 00000 н. 0000149067 00000 н. 0000172518 00000 н. 0000172782 00000 н. 0000197533 00000 н. 0000197800 00000 н. 0000228619 00000 н. 0000228878 00000 н. 0000610542 00000 п. 0000610583 00000 п. 0000610757 00000 п. 0000610829 00000 п. 0000610944 00000 п. 0000632836 00000 н. 0000633111 00000 п. 0000633683 00000 п. 0000633753 00000 п. 0000633840 00000 н. 0000634521 00000 п. 0000634812 00000 н. 0000634968 00000 н. 0000635106 00000 п. 0000635249 00000 н. 0000635523 00000 п. 0000635858 00000 п. 0000635889 00000 н. 0000636301 00000 п. 0000636332 00000 н. 0000636753 00000 н. 0000636867 00000 н. 0000652944 00000 н. 0000655351 00000 п. 0000655405 00000 н. 0000655522 00000 н. 0000655563 00000 н. 0000657566 00000 н. 0000660218 00000 п. 0000660261 00000 п. 0000660304 00000 н. 0000660347 00000 п. 0000660390 00000 н. 0000660433 00000 п. 0000697643 00000 н. 0000710248 00000 н. 0000711792 00000 н. 0000754294 00000 н. 0000789952 00000 н. 00007
00000 н. 00007 00000 п. 0000790704 00000 н. 0000791100 00000 н. 0000791522 00000 н. 0000791684 00000 н. 0000791881 00000 н. 0000792311 00000 п. 0000792708 00000 н. 0000793119 00000 п. 0000793150 00000 н. 0000793760 00000 п. 0000793791 00000 п. 0000005362 00000 п. 0000001842 00000 н. трейлер ] / Назад 10622915 / XRefStm 5362 >> startxref 0 %% EOF 10922 0 объект > поток hX {Tg3 $ C @ ЊLB @ Z (“h ڀ Vkm% VQK * ݶ; +> خ * k &! = gs ~ w /
% PDF-1.7 % 3051 0 объект > эндобдж xref 3051 78 0000000016 00000 н. 0000003359 00000 п. 0000003599 00000 н. 0000003636 00000 н. 0000004301 00000 п. 0000004330 00000 н. 0000004486 00000 н. 0000004864 00000 н. 0000005464 00000 н. 0000006049 00000 н. 0000006088 00000 н. 0000006139 00000 п. 0000006190 00000 п. 0000006241 00000 н. 0000006356 00000 п. 0000006469 00000 н. 0000006577 00000 н. 0000007219 00000 н. 0000007904 00000 н. 0000008013 00000 н. 0000008621 00000 н. 0000009292 00000 н. 0000009407 00000 н. 0000011405 00000 п. 0000011840 00000 п. 0000012238 00000 п. 0000012711 00000 п. 0000015362 00000 п. 0000019556 00000 п. 0000026001 00000 п. 0000032346 00000 п. 0000033167 00000 п. 0000033239 00000 п. 0000033916 00000 п. 0000034563 00000 п. 0000034587 00000 п. 0000034666 00000 п. 0000040625 00000 п. 0000089356 00000 п. 0000089777 00000 п. 0000089846 00000 п. 0000089964 00000 н. 0000091413 00000 п. 0000091717 00000 п. 0000092074 00000 п. 0000098217 00000 п. 0000098258 00000 п. 0000098323 00000 п. 0000099135 00000 п. 0000099186 00000 п. 0000099218 00000 н. 0000099295 00000 н. Pya45Yz g ؗ |
Как отремонтировать протекающий водонагреватель – HomeTips

Протекает ли ваш водонагреватель? Если вода скапливается рядом с водонагревателем или капает из бака или труб с горячей водой, следуйте этим советам экспертов по диагностике и устранению утечек в водонагревателе.
Протекающий водонагреватель может указывать на любую из нескольких проблем, начиная от незакрепленных клапанов и заканчивая корродированным резервуаром для воды. На самом деле, скопление воды вокруг вашего обогревателя не всегда указывает на утечку – это может быть результатом конденсации.
Поддон водонагревателя, установленный одновременно с водонагревателем, улавливает капли. Его следует направить в канализацию. Купите поддон для водонагревателя на Amazon. © HomeTips / Dell Hake
Здесь мы расскажем, что делать, если вы видите капли или скопления вокруг водонагревателя.Для получения информации о других проблемах водонагревателя см. Устранение неисправностей и ремонт водонагревателя.
Первый и наиболее очевидный шаг – определить, капает ли вода, разбрызгивается или затопляется.
Начнем с худшего из них: опрыскивания или затопления. Если из водонагревателя капает вода, пропустите страницу вниз.
Если ваш водонагреватель затопил и повредил пол или другие части вашего дома, обязательно изучите покрытие страхового полиса вашего домовладельца.
Нужна помощь по водонагревателю СЕЙЧАС? Получите профессиональный ремонт водонагревателя быстро!
Вода разбрызгивается или затопляется из труб или водонагревателя
Если вода разбрызгивается из труб рядом с водонагревателем или затопляется из самого водонагревателя, вероятно, это связано с давлением воды в трубах или резервуаре для воды. Подводящие трубы, по которым вода поступает в водонагреватель, негерметичны в местах соединения, протекают сами трубы или есть утечка внутри бака водонагревателя.
Вода разбрызгивается из труб или водонагревателя. Немедленно отключите клапан, ближайший к стороне подачи утечки. В некоторых случаях запорный вентиль располагается на трубе прямо перед водонагревателем или над ним и может иметь красную ручку. Чтобы выключить его, поверните ручку по часовой стрелке или, если это рычаг, подобный показанному на фото справа, потяните рычаг на 90 градусов. Рычажные клапаны регулируют подачу в водонагреватель. Обратите внимание на красный главный клапан подачи на заднем плане.© HomeTips
Если на водонагревателе нет клапана подачи воды, перекройте кран подачи воды в дом. Этот клапан обычно находится рядом с местом, где труба холодной воды входит в дом. Клапан обычно находится снаружи в регионах с теплым климатом и внутри в регионах с холодным климатом. См. Как перекрыть подачу воды.
Если утечка происходит из фитингов или труб, см. Раздел «Устранение утечек и проблем в водопроводных трубах».
Утечки из бака горячей воды. Водонагреватель имеет ограниченный срок службы.Имея это в виду, ваш резервуар может протекать, потому что коррозия разъела металл. В этом случае необходимо заменить водонагреватель.
Если удаление старого бака и установка нового водонагревателя не в ваших силах, наймите сантехника или профессионального водонагревателя, чтобы заменить его. Вы можете получить бесплатные ставки от нашего сервисного партнера HomeAdvisor.
Перед заменой водонагревателя необходимо слить из него горячую воду. Осторожно: будьте осторожны при опорожнении водонагревателя – вода может быть достаточно горячей, чтобы ошпарить вас.
Слейте воду из водонагревателя, как описано в статье «Как промыть водонагреватель». Вода должна течь по шлангу до тех пор, пока резервуар не станет пустым. Подсоедините шланг к сливному клапану водонагревателя и опорожните резервуар. © Дон Вандерворт, HomeTips
Утечки из прокладки нагревательного элемента электрического водонагревателя. В электрических водонагревателях утечки могут возникать из-за прокладок, которые герметизируют нагревательные элементы в баке. Выключите электропитание и отключите подачу воды в резервуар.Информацию о снятии нагревательного элемента и замене прокладки см. В статье «Ремонт и устранение неисправностей электрического водонагревателя». Кроме того, перед повторным включением питания обязательно включите подачу воды в водонагреватель, чтобы наполнить резервуар, и налейте горячую воду в раковину в своем доме, чтобы выпустить воздух из резервуара водонагревателя. В противном случае нагревательные элементы водонагревателя могут выйти из строя.
Вода капает из водонагревателя
Если вода капает из водонагревателя, определите, откуда капает вода.Пара наиболее очевидных источников капель – это предохранительный клапан и сливной клапан (см. Иллюстрацию). Схемы электрических и газовых водонагревателей © Дон Вандерворт, HomeTips
Менее очевидные утечки могут происходить из-за конденсации или негерметичной арматуры (см. выше информацию о негерметичных фитингах). Наихудший тип капель – это капля, идущая со дна резервуара, что указывает на то, что коррозия разъела резервуар.
Часто вода капает из предохранительного клапана температуры-давления (TP), который предназначен для выпуска воды при обнаружении избыточного давления.Заменить неисправный предохранительный клапан. © Дон Вандерворт, HomeTips
Избыточное давление может быть вызвано слишком высокой настройкой шкалы температуры водонагревателя, слишком сильным давлением основной воды в вашем доме или специальными клапанами, которые снижают давление воды в вашей системе водоснабжения. с учетом расширения горячей воды в баке.
В некоторых случаях сам предохранительный клапан TP может быть неисправен – если это так, его необходимо немедленно заменить. Обратитесь к руководству пользователя, чтобы узнать, что делать, и посмотрите, как заменить предохранительный клапан водонагревателя, или обратитесь к водопроводчику, который работает с водонагревателями.Работающий клапан TP абсолютно необходим для предотвращения чрезмерного накопления пара, которое может вызвать взрыв водонагревателя. Если вам необходимо заменить предохранительный клапан температуры-давления (TP), вы можете купить его в Интернете.
Капает из сливного клапана водонагревателя. Вы можете устранить некоторые утечки воды, просто затянув сливной кран. Если сам клапан неисправен, его нужно будет заменить.
Капает конденсат. Во многих случаях при заполнении бака холодной водой образуется конденсат.а потом стекает конденсат. Если проблема возникает при первом заполнении бака или в холодное время года (когда поступающая вода особенно холодна), но затем исчезает, когда вода успевает нагреться, это обычно указывает на конденсацию.
В газовых водонагревателях конденсат может также идти из вентиляционного отверстия. Проверьте, нет ли препятствий в вентиляционном отверстии. Если вы их обнаружите, выключите водонагреватель и прочистите дымоход. Если проблема не исчезнет, вызовите сантехника или специалиста по ремонту водонагревателя.
Вот полезное видео, которое проведет вас через процесс поиска и устранения неисправностей в протекающем водонагревателе:
СЛЕДУЮЩИЙ СМОТРЕТЬ:
• Как промыть или слить воду из водонагревателя
• Ремонт водонагревателя И устранение неисправностей
• Как заменить сливной клапан водонагревателя
• Как произвести обратную промывку водонагревателя
• Ремонт газового водонагревателя

Позвоните, чтобы получить бесплатную оценку от местных профессионалов прямо сейчас:
1- 866-342-3263
О Доне Вандерворте
Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленное количество журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт
Техническое обслуживание водонагревателя | Анахайм, Калифорния
Советы по нагревателю горячей воды
Ежегодно проверяйте клапан сброса температуры и давления на водонагревателе, чтобы убедиться, что клапан работает. Обратитесь к руководству по эксплуатации для процедуры. Если клапан не работает, замените его.
Проверяйте указатель температуры на бойлере вашей системы безрезервуарного водонагревателя каждые 6 месяцев.Обратитесь к инструкции по эксплуатации, чтобы определить правильную настройку температуры.
Проверьте настройку температуры на водонагревателе. Если она выше 120 ° F или 140 ° F, или если ваша посудомоечная машина не имеет собственного нагревательного элемента, вы тратите энергию и увеличиваете риск ошпаривания вас или члена семьи горячей водой.
Каждые 6 месяцев открывайте сливной клапан рядом с дном резервуара водонагревателя и сливайте 1 или 2 галлона воды из водонагревателя в ведро или через садовый шланг, чтобы удалить любой осадок, который мог скопиться на дне резервуара. Примечание : Если эта процедура не выполняется регулярно, остаточные частицы осадка могут помешать правильному закрытию сливного клапана при закрытии и, возможно, придется заменить шайбу клапана.
Если вы установили изоляционное покрытие вокруг резервуара вашего водонагревателя, примерно каждые 3 месяца вы должны проверять, чтобы изоляция оставалась в надлежащем положении, особенно обращая внимание на то, что она не блокирует входное отверстие для воздуха для горения или выпускное отверстие. газовых агрегатов.
Важное примечание по безопасности: Горячая вода будет стекать из линии, подключенной к предохранительному клапану, когда вы его откроете. Имейте под рукой ведро, чтобы слить воду. Согласно Единым правилам водоснабжения, к предохранительному клапану должна быть подключена труба, проходящая вниз вдоль боковой стенки резервуара до уровня 6 дюймов от пола.Эта удлинительная труба предотвращает разбрызгивание горячей воды при открытии клапана или в случае неисправности.
Ежегодно проверяйте выхлопную трубу газовых водонагревателей, чтобы убедиться, что все соединения труб надежны и не имеют ржавчины, коррозии и препятствий. Примечание. Важно, чтобы водонагреватели, работающие на топливе, выпускали газы наружу; утечка газов внутри дома может привести к летальному исходу и вызвать опасность пожара.
Как промыть водонагреватель
Производители водонагревателя рекомендуют периодически промывать.Частота зависит от качества воды, подаваемой в ваш дом или офис. Области с высоким содержанием минералов, такие как все мы здесь, в Анахайме и в большей части Южной Калифорнии, следует промывать чаще.
Со временем в вашем обогревателе может накапливаться осадок, состоящий из очень мелкого песка и различных минеральных отложений. Образовавшийся в результате осадок может затвердеть, что приведет к появлению множества интересных шумов, исходящих из вашего бака, снижению эффективности вашего устройства, а иногда даже к засорению сливного клапана.
Этапы промывки водонагревателя
Выключите нагреватель. Если у вас газовая установка, установите газовый клапан в положение «пилот», чтобы горелки не загорелись во время промывки. Если у вас электрический обогреватель, обязательно отключите автоматические выключатели. Если уровень воды опускается ниже нагревательных элементов и термостат включает элементы, нагревательные элементы, вероятно, довольно быстро перегорят.
Подсоедините садовый шланг к сливному клапану на дне бака.Убедитесь, что выходное отверстие шланга находится в безопасном месте, вдали от домашних животных и детей. Он может быть очень горячим, может быстро обжечься
Закройте запорный вентиль на входе холодного воздуха в агрегат.
Осторожно откройте клапан сброса температуры / давления в верхней части бака, подняв рычаг. Оставьте клапан открытым.
Откройте сливной кран в нижней части нагревателя, чтобы вода могла вытечь через садовый шланг.
Если осадок забивает сливной клапан, попробуйте закрыть клапан сброса температуры / давления и снова включить холодный впускной клапан, чтобы «промыть» осадок.
В случаях, когда осадок мог затвердеть в куски, которые могут заблокировать сливной клапан, вам, возможно, придется слить горячую воду из резервуара, открыв кран горячей воды, и дать воде стечь, пока она не остынет. Затем вы можете снять садовый шланг и использовать длинную отвертку, чтобы устранить засор. Скорее всего, это будет очень запутанная процедура.
Когда садовый шланг станет свободным, вы закончите.
Закройте сливной кран на дне бака и снимите садовый шланг.
Закройте клапан сброса давления в верхней части бака и снова включите клапан холодного впуска.
Откройте в доме кран с горячей водой и дайте ему поработать, пока не перестанет выходить воздух.
Включите обогреватель снова.
Как промыть водонагреватель без резервуара (от Demand Media)
Демонстрация процедуры доступна на YouTube
Отключить электрическую цепь водонагревателя на панели выключателя. Если в водонагревателе используется газовый обогреватель, поверните газовую заслонку против часовой стрелки, чтобы отключить подачу газа к агрегату.
Снимите крышку водонагревателя с помощью отвертки, чтобы получить доступ к проводке устройства. Удерживайте кончик бесконтактного электрического тестера напротив проводки, ведущей к клеммам. Если индикатор тестера загорается, продолжайте отключать выключатели или главный автоматический выключатель в доме, пока проверка всех проводов не покажет, что к системе не поступает питание. Заменить крышку.
Перекройте кран подачи воды, подающей холодную воду в водонагреватель. Выключите главный кран горячей воды, который направляет горячую воду в местную арматуру или в несколько приборов в доме.
Подсоедините один конец 6-футового садового шланга к выпускному отверстию насоса для пруда или водоотливного насоса, затем подсоедините другой конец шланга к запорному клапану холодной воды. Подсоедините второй садовый шланг к запорному крану горячей воды. Затяните соединители садового шланга разводным ключом.
Поместите насос и открытый конец второго шланга в ведро на 5 галлонов. Наполните ведро 5 галлонами свежего чистого белого уксуса.
Откройте запорные краны горячей и холодной воды на водонагревателе и включите насос в 5-галлонном ведре, чтобы уксус циркулировал через водонагреватель.
Дайте насосу поработать 45 минут, затем выключите насос и дайте уксусу стечь из водонагревателя через шланги в ведро. Закройте запорный вентиль холодной воды.
Вылейте уксус из ведра, затем поместите шланг с открытым концом обратно в ведро. Включите кран подачи холодной воды и дайте воде стечь в ведро в течение 5 минут. Закройте кран подачи холодной воды и отсоедините садовые шланги от впускных клапанов.
Закройте запорный кран горячей воды.Снимите сетку входного фильтра в соответствии с инструкцией по эксплуатации водонагревателя и промойте сетку, чтобы удалить осадок. Переустановите экран.
Включите кран подачи горячей воды, а затем кран подачи холодной воды. Откройте в доме пару кранов с горячей водой, чтобы выпустить воздух из трубопроводов горячей воды. Закройте краны, когда в линиях больше не будет воздуха.
Осмотрите соединения водонагревателя, чтобы убедиться в отсутствии утечек. Включите кран подачи газа, если он есть, и автоматический выключатель водонагревателя.Проверить наличие горячей воды в кранах.
Обновлено 17 ноября 2014 г.
Типы, компоненты и принцип их работы
Мы являемся участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.
Части водонагревателя и двух основных типов водонагревателей: резервуарного типа и без резервуарного типа
Газовый водонагреватель бака
Это тип водонагревателя, который каждый видел и у большинства есть дома.Традиционно они являются наиболее энергоэффективными, однако компания American / A.O. разработала новые самоконденсирующиеся водонагреватели и водонагреватели с прямым вентилированием. Smith, которые обеспечивают потребителю 95% -ную эффективность. На следующей схеме деталей газового водонагревателя в разрезе показаны компоненты, общие для большинства водонагревателей .
Схема деталей газового водонагревателя
Вот список частей водонагревателя и их функции, общие для большинства газовых, пропановых и электрических водонагревателей.
1.Дымоход
Каждый газовый водонагреватель имеет горелку, в которой происходит горение. Дымоход предназначен для отвода смертоносных газов, содержащих окись углерода, образующихся при сгорании.
2. Запорный клапан холодной воды
Этот клапан перекрывает подачу холодной воды, когда необходимо слить воду из нагревателя опорожнить или заменить
3. Отводное устройство
Это фитинг на конце дымовой трубы, который собирает газы для безопасного отвода в дымоход, а затем наружу.
4. Клапан сброса температуры и давления (клапан T&P)
Это еще один термин, который не требует пояснений. Этот клапан позволяет сбрасывать избыточное тепло или давление из бака с горячей водой, поэтому не взорвется . Они являются кодом для всех водонагревателей резервуарного типа. Если ваш клапан T&P постоянно разряжается, вам следует заменить.
5. Переливная труба
Проще говоря, это труба, которая прикреплена к клапану T&P, в случае, если клапан T&P выделяет избыточного тепла / пара , труба позволяет воде безопасно стекать из нагревателя.В некоторых муниципалитетах разрешается отводить перелив к полу, но в некоторых требуется, чтобы перелив был направлен в слив в полу.
6. Выход горячей воды
Это труба, которая спускается в водонагреватель, которая позволяет горячей воде на выходе , из которой водонагреватель поступает в систему питьевого водоснабжения дома или на работе.
7. Анодный стержень для защиты от коррозии (расходный анод)
Это очень важная деталь водонагревателя резервуарного типа.Они устанавливаются в верхней части резервуара и обычно изготавливаются из магния или алюминия со стальным сердечником. Проще говоря, с помощью электролиза анодные стержни будут корродировать раньше, чем обнаженный металл в резервуаре. Если анодный стержень подвергся коррозии, вода начнет атаковать открытые металлы, и ваш водонагреватель в конечном итоге выйдет из строя. Если ваш водонагреватель пахнет яйцом и кто-то говорит вам снять анодный стержень, скажите им «нет». Это аннулирует гарантию на каждый водонагреватель от всех производителей водонагревателей в мире.(Подробное описание анодных стержней см. В разделе «Профессиональный сантехник».)
8. Погружная трубка
Погружная трубка – это трубка, подключенная к впускному отверстию для холодной воды и доходящая почти до дна резервуара. Поскольку горячая вода поднимается вверх, погружная ванна позволяет холодной воде поступать в нижнюю часть бака, где нагреватель поднимается вверх , всегда само циркулируя . Это также способствует циркуляции взвешенных твердых частиц, чтобы они не попадали на дно резервуара.Большинство водонагревателей имеют погружные трубки, если вход холодной воды не находится в нижней части нагревателя .
9. Элементы
Элементы устанавливаются только в электрические водонагреватели и являются средством передачи тепла воде. Представьте себе металлический стержень в электрической духовке по той же концепции.
10. Изоляция
Все водонагреватели резервуарного типа имеют изоляцию, которая обертывает металлический резервуар, чтобы удерживать тепло в резервуаре, чем больше изоляция, тем больше меньше тепловые потери тепла.
11. Сливной клапан
Это клапан, установленный на дне водонагревателя резервуарного типа, который позволяет опорожнять резервуар вниз.
12. Термостат или регулирующий клапан
Это механизм , контролирующий, насколько горячая вода нагревается в водонагревателе.В большинстве местных правил водоснабжения установлены минимальные / максимальные температуры, устанавливаемые водонагревателями. Водонагреватели обычно работают лучше и дольше при более высоких температурах, но из-за проблем, связанных с ожогами, их необходимо закалить. В коммерческих целях обогреватель обычно устанавливается на более высокую температуру и понижается у источника, например, в душевых в туалетах и т. Д.
13. Горелка
Горелка воспламеняет природный газ или пропан и нагревает резервуар, который передает тепло воде внутри.
14. Термопара
Устройство, контролирующее пламя пилота на водонагревателе. Если пилотное пламя гаснет из-за тяги или засорения пилотного отверстия, термопара заставляет газовый клапан перекрывать поток газа как к пилотному пламени, так и к основной горелке.
15. Клапан подачи газа
Этот клапан служит для перекрытия газа к водонагревателю.
Вот скинни на бесконтактных водонагревателях и как они работают
Бесконтактные водонагреватели
Водонагреватели без резервуаров или проточные водонагреватели отличаются от обычных водонагревателей с накопительными резервуарами тем, что они не хранят воду в резервуаре для будущего использования. Они буквально нагревают воду по запросу.Когда в доме открыт кран или душевой кран и требуется горячая вода, включается безбаковый нагреватель и обеспечивает необходимую горячую воду. Многие безрезервуарные нагреватели имеют КПД около 80%, однако совсем недавно безбакерные нагреватели были усовершенствованы, поднявшись до уровня эффективности 92%, самоконденсирующиеся агрегаты могут иметь КПД до 98% .
Внешний вид:
Они экономят энергию двумя способами: во-первых, они не теряют тепло из резервуара, потому что не хранят воду, во-вторых, они не нагревают воду постоянно в течение всего дня, когда температура воды падает.Вот пример различных частей обычного водонагревателя без резервуара. Вы обнаружите, что внутренняя часть безрезервуарного водонагревателя больше похожа на внутреннюю часть настольного компьютера, чем на водонагреватель. При выборе подходящего сантехника для установки безрезервуарного водонагревателя важно, чтобы они точно знали, как они устанавливаются.
Дымоходы могут быть разных размеров или из разных материалов, например, из нержавеющей стали или ПВХ в самоконденсатных агрегатах. Также имейте в виду, что квартиры, рекламируемые в домашних центрах, могут быть недостаточно большими для нужд вашей семьи.Когда вы слышите 5,6 галлона в минуту, вы должны учитывать, где вы живете и насколько прохладна температура поступающей воды. Вот некоторые ключевые моменты, о которых следует подумать при установке безбаквального водонагревателя, они также помогут вам решить, какого установщика нанять, например, если они не сообщат вам или не зададут вам некоторые из этих вопросов, покажите им дверь.
1. Сколько ванных комнат в вашем нынешнем доме?
2.Сколько малолетних / подростков проживает в вашем доме?
Это может показаться странным вопросом, но это очень важный вопрос. Подростки часто принимают душ. Если у вас двое детей в возрасте от 10 до 18 лет, и они принимают душ примерно в одно и то же время, у вас могут возникнуть проблемы с устройством 5,6 галлона в минуту. Если ваши душевые лейки со скоростью 2,5 галлона в минуту работают одновременно, а температура воды на входе составляет 65 градусов, значит, мощность нагревателя уже превысила максимальную.Вы даже не включали кухонную раковину или стиральную машину, и у вас нет горячей воды.
3. Какого уровня эффективности вы хотите, какой марки обогревателя пытается продать вам профессионал-сантехник?
Все безбаквальные обогреватели не одинаковы. ПОДСКАЗКА: то, что они рекламируют больше всего, не означает, что они лучшие.
4.Как ваш существующий обогреватель резервуарного типа установлен в вашем подвале?
На внешней стене или в центре подвала рядом с лестницей? Это важно из-за проблем с вентиляцией.
5. Как вентилируется нагреватель?
Какой размер дымохода и из какого материала он изготовлен? Если потенциальный установщик никогда не упоминает о замене дымохода, вежливо покажите ему дверь.Большинству безрезервуарных водонагревателей требуется дымоход из нержавеющей стали из-за высоких температур выхлопных газов. Если установщик намеревается использовать существующий дымоход, который, скорее всего, представляет собой листовой металл, он уже демонстрирует отсутствие знаний. Самоконденсирующиеся агрегаты могут использовать пластик из ПВХ, потому что их температура выхлопа намного ниже.
6. Газовая линия какого размера будет использоваться в установке?
В большинстве безбаквальных нагревателей используется подающий трубопровод диаметром ¾ дюйма, а если вы хотите использовать более крупный безбаковый нагреватель, возможно, потребуется 1 дюйм.
