Устройство теплых полов – технология укладки своими руками, особенности монтажа, смотрите фотографии и видео

Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола
3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:

• Базовая поверхность пола.
• Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
• Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
• Система труб и прочих коммуникаций, отвечающая за нагрев дома.
• Раствор из бетона, обволакивающий и фиксирующий трубы.
• Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола

Устройство теплых полов в доме начинается со снятия старого покрытия.

Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция

Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты.

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла.Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция

Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: “Теплоизоляция для труб отопления – чем изолировать, какие материалы использовать”).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

• Металлопластиковых.
• Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

• В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
• Укладка должна осуществляться на расстоянии в 150 мм от стен.
• Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
• Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
• В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

• Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
• Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
• Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева. Читайте также: “Как подключить теплый пол к отоплению – возможные варианты, схемы подсоединения водяного пола”.

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате.

Проведение испытаний отопительной системы

Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно – заливанию системы бетоном. Читайте также: “Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство”.

Устройство теплого пола, детали на видео:

Заливка бетоном

Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи. Читайте также: “Как сделать теплый пол в гараже – монтаж электрического и водяного пола”.

Для этого понадобится:

• На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
• Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
• Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
• Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: “Как заливать теплый пол: тонкости монтажа”).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

Водяной теплый пол и его конструкция

Мы проектируем и монтируем тёплый водяной пол с 2003 г!

отопление без радиаторов

Комплексные решения

в одном месте из одних рук

 Широчайший выбор решений и оборудования!

Запросите бесплатно:

•  Оценка водяного пола
•  Проект водяного пола


Закажите обратный звонок и консультацию

Свяжитесь с нами

•  Тел. :   8 800 201 30 98
•  Тел.: +7 (495) 108 40 95
•  Тел.: +7 (383) 248 63 90
•  Тел: МТС +79833216510
•  WhatsApp: +79833216510
•  Viber: +79833216510
•  e-mail: [email protected]

---

Водяной пол в интернет-магазине Domteplo.Ru

• > Главная
• > О нас
  • > Новости
• > О системе
• > Устройство
  • > Бетонная система
    • > Теплоизоляция
    • > Армирующая сетка
    • > Направляющие рельсы
    • > Якорные скобы
    • > Маты для теплого пола
    • > Бетонная стяжка
  • > Фольгированная система 30 мм
  • > Полистирольная система
  • > Модульная система
  • > Реечная система
  • > Система Minifloor 8
  • > Система MultiLevel
• > Оборудование
  • > Труба теплый пол
  • > Коллектор теплого пола
  • > Смесительный узел теплого пола
  • > Автоматика
  • > Фольгированный элемент
  • > Теплораспределительная пластина
• > Услуги
  • > Профилактическое обслуживание
• > Проект
• > Монтаж
• > Гарантия
• > Пример
• > Объекты
• > Вопросы
• > Запрос цены
• > Контакты

        Водяной теплый пол устроен как контура в виде змеевиков из труб (обычно в отапливаемой бетонной плите), по которым от коллектора циркулирует вода с температурой +30 +45°С. Контура из труб соединяются с распределительным коллектором теплого пола. Вся обширная поверхность греющей плиты водяного теплого пола равномерно нагрета и отдает тепло посредством мягкого теплового излучения, равномерно обогревая все помещение.

        В системах водяного теплого пола применяется следующее оборудование для водяного теплого пола:

• Труба теплого пола диаметром 8, 12, 16, 17, 20 мм и магистралей 36 и 32 мм
• Распределительные коллекторы теплого пола
• Интегрированные коллекторы со встроенным смесительным узлом
• Насосно-смесительные узлы теплого пола
• Автоматика (термостаты, электроприводы для коллекторов, коммутационные блоки)
• Комплекты фитинга для пластиковой трубы теплого пола
• Шкафы для коллекторов
• Поворотные направляющие для труб 16, 17, 20, 26, 32 мм
• Крепежные элементы: хомуты, гарпунные скобы и т.п.
• Демпферная лента
• Теплоизоляция для труб
• Теплоизоляция или маты для теплого водяного пола

        Кроме того, необходимо выбрать тип системы и технологию устройства теплых водяных полов. В зависимости от конструкции перекрытия, а также  особенностей здания применяются различные виды или типы водяного теплого пола: бетонные или безбетонные (настильная, сухая) системы.

 Запросите бесплатный расчет водяного пола для Вашего дома

        Водяной теплый пол бетонного типа – самый популярный. В этом случае трубы контуров заливаются бетонной стяжкой, монтируются в толще монолитного перекрытия или фундамента. Технология монтажа труб теплого водяного пола предусматривает их крепление по армирующей сетке или арматуре, по теплоизолирующим матам по направляющим рельсам или гарпунными скобами, или по матам с бобышками. На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

Водяной теплый пол конструкция

       Бетонная система водяного теплого пола:

• в бетонной стяжке по сетке (самый распространенный), по направляющим, на гурпунных скобах, на клипсах, на подложках с фиксирующими бобышками,
• в монолитных межэтажных перекрытиях (система MultiLevel),
• в фундаментной плите (утепленная шведская плита -УШП),
• На водяной теплый пол рекомендуется заливать стяжку из бетона М300 (В22,5).

        Водяной теплый пол в Новосибирске (как и везде) чаще всего делается под стяжку, хотя в случае деревянных перекрытий все чаще применяется теплый водяной пол без стяжки в виде сухих настильных систем.

        Настильные системы теплого пола (сухой, безбетонный тип) делятся на ряд подвидов: полистирольные и деревянные в разных вариантах и исполнениях. Монтаж данных систем отличается отсутствием “мокрого” процесса (т.е. отсутствием бетонных работ), что позволяет смонтировать систему быстро и чисто.

        Облегченные настильные системы водяного теплого пола (сухой водяной теплый пол без стяжки):

• системы с алюминиевыми теплораспределительными пластинами
• полистерольная система
• модульная система по лагам
• реечная система по лагам
• универсальная фольгированная система теплого пола
• тонкая система теплого водяного пола Thermotech Minifloor 8 mm

             При проектировании учитываются как используется водяной теплый пол под плитку, ламинат, линолеум или паркетную доску.

 Закажите предварительный расчет водяного пола бесплатно

 На главную

Конструкция тёплого водяного пола

В вашем браузере отключена поддержка JavaScript. Для просмотра этой страницы нужно включить JavaScript. Чтобы узнать, как это сделать, нажмите здесь.

технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

• Условия монтажа водяного пола
• Правила проектирования и сборки
  • Нюансы устройства теплого пола
  • Каких принципов укладки придерживаться?
  • Способы монтажа водяных контуров
• Грамотно выбираем материалы
  • №1 — подбираем оптимальный вариант труб
  • №2 — определяемся с утеплителем
  • №3 — покупаем комплектующие для коллектора
• Руководство по монтажу ТВП
  • Шаг #1 — устройство чернового пола
  • Шаг #2 — укладка теплоизолирующего слоя
  • Шаг #3 — разметка и размещение труб
  • Шаг #4 — монтаж армирующей сетки
  • Шаг #5 — тестирование системы
  • Шаг #6 — укладка цементной стяжки
• Ввод в эксплуатацию
• Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

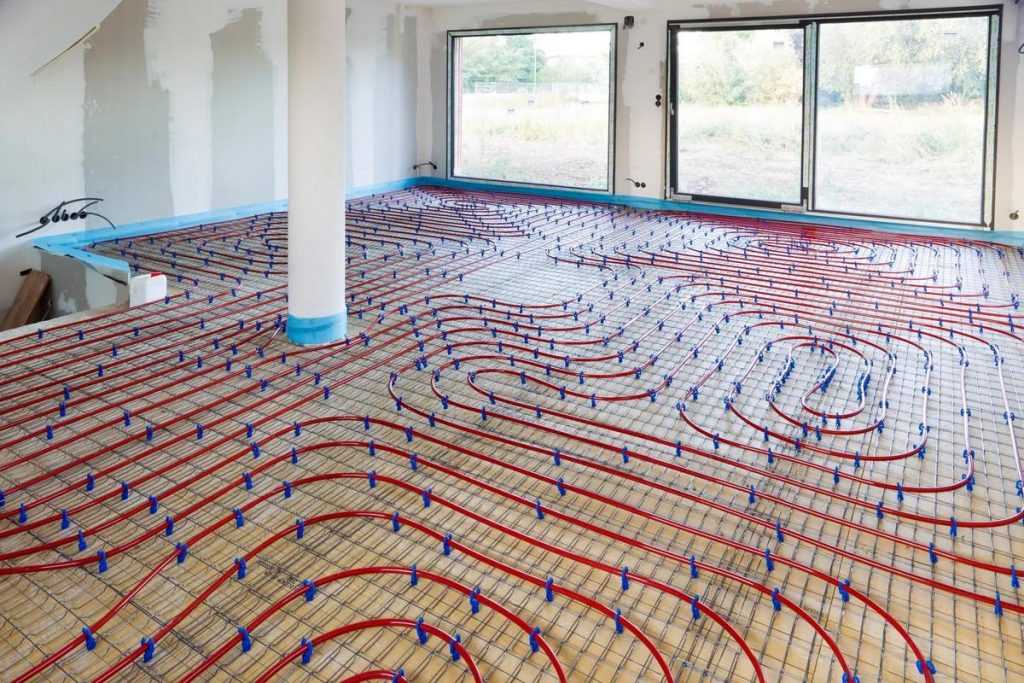

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Различные типы напольного отопления – мокрые системы UFH

Существует два основных типа напольного отопления: электрический теплый пол , который иногда называют сухой системой, и водяной теплый пол, также известный как мокрая система. Сухая и мокрая системы теплого пола похожи, обе имеют свои плюсы и минусы.

Основным недостатком электрических теплых полов являются эксплуатационные расходы. Стоимость обогрева всей площади пола электрическим теплым полом будет значительно дороже, чем эксплуатационные расходы мокрого теплого пола. 9№ 0003

Преимуществом электрических теплых полов является простота установки, поэтому они часто используются на небольших площадях или в проектах «сделай сам». Электрический теплый пол может показаться экономичным вариантом, когда вы видите первоначальную стоимость по сравнению с водяным теплым полом, но в долгосрочной перспективе он, скорее всего, будет стоить вам дороже. Инвестирование в качественную систему водяного теплого пола гарантирует долговечность, эффективность, надежную работу и низкие эксплуатационные расходы. См. наш справочник по ценам на полы с подогревом , чтобы узнать больше.

Несмотря на то, что электрические полы обладают отличной теплоотдачей и быстрым временем отклика на нагрев, очень важно убедиться, что тепловая мощность контролируется должным образом, чтобы избежать перегрева и возможного повреждения напольных покрытий.



Преимущества влажного теплого пола

Влажное напольное отопление очень эффективно, примерно на 25 % эффективнее радиаторов в сочетании с современным конденсационным котлом и до 40 % эффективнее при работе от теплового насоса. В отличие от газового или масляного котла, который нагревает воду до температуры от 65 до 85°C, тепловой насос производит горячую воду при температуре около 40°C.

Водяное напольное отопление можно сочетать с возобновляемыми источниками тепла , такими как солнечные и воздушные тепловые насосы, которые работают при более низких температурах подачи, чем традиционные методы отопления – это связано с большой площадью поверхности, создаваемой трубопроводом UFH в полу, по сравнению с относительно небольшой площадью поверхности радиатора.

По мнению экспертов по энергосбережению First Utility UK , воздушные тепловые насосы имеют КПД 300%. На каждую единицу энергии, которую они используют, они производят три единицы тепла, что делает их в три раза более эффективными, чем традиционные электрические и газовые системы отопления.

Возможно, вы не знаете, что водяные теплые полы не обязательно устанавливать на этапе строительства нового дома. Как и электрический теплый пол, его можно установить во время ремонта.

Система Ambilowboard (SRB) представляет собой систему рифленых цементных плит, которая является частью нашего низкопрофильного ассортимента и идеально подходит для сценариев модернизации.





Система AmbiLowboard (SRB) была выбрана для теплых полов во всех десяти квартирах на St Annes Road, Harrow, — отличный пример того, как коммерческие помещения можно превратить в качественные жилые дома. AmbiLowboard SRB был идеальным решением для этой реконструкции, так как система обеспечивает минимальное увеличение высоты пола, а с возможностью укладки плитки непосредственно поверх системы общее увеличение высоты составило всего 18 мм. Без радиаторов дизайнер интерьеров получил полную гибкость дизайна, а отопление зонировано индивидуально в каждой комнате, что позволяет будущим владельцам программировать отопление для каждой комнаты и максимизировать эффективность.

Другие преимущества как электрических, так и водяных полов с подогревом включают:

• Свобода дизайна интерьера – Поскольку полы с подогревом полностью скрыты под полом, дизайнеры интерьеров имеют полную свободу проектирования здания, не беспокоясь о размещении радиаторов и у здания больше свободы для украшения, так как будет гораздо больше места для размещения мебели у стен и настенных украшений.
• Самая здоровая форма отопления – Этот фактор часто упускают из виду при исследовании различных видов отопления, самая большая польза для здоровья от полов с подогревом заключается в уменьшении проблем с дыханием. Традиционное конвекционное отопление от радиаторов перемещает теплый воздух круговыми движениями, захватывая и перераспределяя частички пыли. Принимая во внимание, что лучистое тепло, создаваемое теплым полом, мягко нагревает комнату от пола вверх, а это означает, что частицы пыли гораздо меньше движутся, чтобы попасть в них. UFH также может уменьшить количество пылевых клещей в вашем доме на столько, сколько 80% и помогает облегчить боль людям, страдающим артритом.
• Самая удобная форма отопления – Подпольное отопление работает за счет циркуляции теплой воды по ряду непрерывных петель, установленных под полом, создавая большую излучающую поверхность, которая нагревает вашу комнату от пола вверх. Эта лучистая форма отопления намного удобнее, чем конвекционное тепло, обеспечиваемое радиаторами, которые протягивают холодный воздух по полу, нагревая его, а затем направляя вверх к потолку.
• Безопасность – Радиаторы могут вызвать проблемы с безопасностью, особенно для маленьких детей, главным образом потому, что, когда радиаторы работают при высокой температуре, они могут сильно нагреться, поэтому существует риск того, что ребенок или даже уязвимый взрослый может обжечься, прикоснувшись к радиатору. Многие дома престарелых переходят на полы с подогревом, чтобы защитить жителей с деменцией. Некоторые части радиатора также могут быть острыми, поэтому существует риск порезаться об одну из них при падении.

Системы мокрого теплого пола со стяжкой являются наиболее популярным и эффективным типом напольного отопления. Трубы зажимаются или прикрепляются скобами к слою изоляции, затем поверх укладывается стяжка. Теплые трубы эффективно нагревают всю плиту, обеспечивая равномерную и постоянную теплоотдачу.

Система AmbiClip является одной из наиболее распространенных систем напольного отопления, обеспечивающей быструю, гибкую и эффективную форму нагрева в пределах стяжки пола, что делает ее идеальной для новых условий строительства.





Наша система AmbiClip была установлена ​​в уникальном и роскошном здании по адресу Hampstead, North London . Минималистичный и современный дизайн означал, что полы с подогревом были естественным выбором для системы отопления .



Вы думаете, что выбрать для своего следующего проекта: электрический или водяной теплый пол?

Свяжитесь с командой Ambiente Systems Ltd сегодня, чтобы обсудить ваши требования к напольному отоплению. Просто позвоните нам по телефону 01707 649118 или по эл. Ознакомьтесь с ценами на UFH. Сколько стоит мокрый теплый пол? или Преимущества теплых полов .

Эта статья была написана Робертом Таффином.

Роберт является генеральным директором Ambiente и работает в индустрии теплых полов с 2012 года.

Электрические теплые полы — это дорого!

Тем, кто делает ремонт или строит заново, приходится сталкиваться с темой «отопления». Новые правила, неопределенное развитие цен на энергоносители и их себестоимость — темы, требующие баланса. В этих рассуждениях редко принимается во внимание электрический теплый пол. Большинство из них видят только контраргументы – слишком дорого, вредно, сжигание электричества вредно для окружающей среды и т. д. Но эти аргументы из 1960-х годов или просто неверны и не соответствуют времени.

Нагрев 100% нейтральный по отношению к углероду – не производит CO²

Благодаря современному электрическому напольному отоплению можно, например, с использованием собственной фотоэлектрической энергии или при покупке зеленой электроэнергии (гидро-, ветровой, солнечной, геотермальной) нагреть не только 100% углеродно-нейтральный, но и активно способствовать сокращению вашего углеродного следа.

Отопление электричеством устарело

Как ни странно, все усилия разных стран направлены на то, чтобы протолкнуть энергетическую революцию, все больше и больше переключаясь на электричество как источник энергии. В Германии это значительно опережает ветровую энергию, за которой следует солнечная энергия, в других странах движущей силой является гидроэнергетика и даже атомная энергия – как бы то ни было, энергетическая революция явно уходит от ископаемого топлива к производству электроэнергии без выбросов CO². Это действительно то, что ежегодно обсуждается на саммитах по климату и закреплено в Пакте ЕС 20-20-20. Может быть, сжигание нефти, газа, угля и леса — старомодная и устаревшая модель? Потому что это производит рядом с CO² ​​даже мелкую пыль, которой во многих городах уже более чем достаточно.

Электрические теплые полы вредны

Так было со слишком горячими теплыми полами в прошлом веке. С другой стороны, современные полы с подогревом производят явно приятное и полезное для здоровья лучистое тепло и значительно препятствуют размножению и распространению плесени и пылевых клещей. Теплый пол также позволяет часто ходить босиком, что благоприятно для стоп и всего скелета и востребовано врачами на протяжении десятилетий.

Лучистое тепло или конвекция

Обычные обогреватели нагревают воздух в конвекторе, например под окнами, они создают воздушный поток, который всасывает холодный воздух снизу. Воздух нагревается и выбрасывается в помещение вверх. Электрический теплый пол производит лучистое тепло большой площади, которое воспринимается как очень приятное и теплое даже при низких температурах от 20 ° C до 26 ° C, похожее на согревающие лучи солнца, а не просто горячий воздух.

Отопление электричеством дорого

Стоимость установки электрического теплого пола значительно ниже, чем для обычной системы отопления с водопроводными трубами, бойлерами и конвекторами. Во время работы вы можете использовать собственную энергию, например, от фотоэлектрической системы. Таким образом достигаются низкие эксплуатационные расходы. В модельном доме Hemstedt была достигнута экономия по сравнению с традиционными системами отопления чуть более 30%. Более того, утверждение «Электроотопление дорого» относится к текущим ценам на энергоносители. Это кардинально изменится в ближайшие годы. Во всех странах, переживающих энергетическую революцию, наблюдается тенденция к усилению электроснабжения. Сегодняшние электрические системы обогрева пола потребляют гораздо меньше энергии, чем 20 лет назад, потому что современные здания имеют гораздо меньшую потребность в отоплении. Положительным эффектом напольного отопления с накоплением энергии также будет то, что интеллектуальное управление может помочь предотвратить пики мощности, вызванные, например, избытком энергии ветра в ранние утренние часы. Эти пики могут быть ответственно использованы для аккумулирования энергии. Это помогло бы стабилизировать электрические сети!

Электрический теплый пол работает быстрее

Так как электрический теплый пол можно укладывать очень близко под напольное покрытие, он имеет более быстрый эффект обогрева. И тепло излучается с очень большой площади, и весь комнатный воздух не нагревается над небольшим конвектором. Таким образом, можно избежать длительного времени нагрева и, следовательно, связанных с этим затрат на электроэнергию. С электрическим теплым полом гораздо легче ориентироваться на потребность в тепле.



Справедливое выставление счетов за сдаваемую в аренду недвижимость

Арендодатель знает, что: испаритель и другие методы измерения расходов на отопление в сдаваемой в аренду недвижимости являются предметом горячих споров. Измеряется ли также тепло от соседей в квартире снизу и действительно ли прибор точен и многое другое. .. С электрическим теплым полом ток, потребляемый на единицу, легко измерить. И честно: сколько жильцов ранее оспаривали достоверность счетчика электроэнергии?

Затраты на ремонт водяного теплого пола чрезвычайно высоки

В водяном напольном отоплении, безусловно, нехорошо, если есть утечка и вода просачивается в здание, что может произойти с любой водяной системой отопления естественно. Электрические теплые полы не имеют этой проблемы. Если они аккуратно проложены, проблем обычно не возникает десятилетиями. В основном потому, что любые повреждения можно измерить сразу после укладки электрического теплого пола, до укладки напольного покрытия. Кроме того, теперь есть маты с двумя контурами нагрева, такие как продукты GREEN® от Hemstedt или маты быстрого нагрева TWIN TURBO®. В том редком случае, когда нагревательный кабель выходит из строя, есть второй, и ремонт не требуется. Электрический теплый пол просто работает в штатном режиме. Кроме того, поврежденную область можно очень точно сузить путем измерения. И – известные производители электрических систем теплого пола дают длительные гарантии. Сравните, пожалуйста, с гарантией, например, газовых обогревателей, тоже известного производителя. Так как устройства разобраны на множество частей и на некоторые детали нет гарантии – потому что это быстроизнашивающиеся детали. Изнашиваемых деталей в электрическом напольном отоплении точно не существует!

Теплый пол | Центр устойчивой энергетики

Системы напольного отопления могут работать с использованием большинства видов топлива для отопления, что означает, что этот вариант подходит для большинства домов.

В отличие от центрального отопления с радиаторами, которые в основном нагревают воздух, который затем перемещается по дому (так называемая конвекция), напольное отопление обеспечивает сочетание тепла, излучаемого от пола, и конвекционного тепла, создавая комфортную и постоянную температуру между полом и потолком.

«Мокрые» системы напольного отопления

Жидкие системы могут работать с использованием обычного газового, масляного или твердотопливного котла или котла, работающего на биомассе. Также могут использоваться другие возобновляемые технологии, в частности тепловые насосы, которые более эффективны при более низких температурах, при которых работают системы напольного отопления.

Во влажных системах нагретая вода циркулирует по армированным полиэтиленовым трубам, обычно с отдельными контурами для разных помещений или участков. Каждый контур подключен к блоку управления (называемому коллектором), который имеет регулирующие клапаны и термостат, поэтому разные помещения могут нагреваться до разных температур и в разное время, сводя к минимуму ненужное потребление энергии. Когда в комнате достигается желаемая температура, термостат дает сигнал клапану на коллекторе закрыть контур в этой комнате до тех пор, пока температура снова не начнет падать.

«Сухие» системы напольного отопления

Сухие теплые полы используют электрические провода, которые нагреваются при подаче электричества, и поставляются либо в виде готовых матов, либо без проводов, которые необходимо установить. Сухой теплый пол также должен быть подключен к индивидуальным комнатным термостатам, чтобы можно было регулировать каждую комнату или зону независимо.

Электрические теплые полы часто предпочтительнее для существующих конструкций, поскольку их проще установить, чем водопроводные трубы, и они также подходят для более неудобных помещений. Он также, вероятно, будет более отзывчивым, чем влажные системы, поэтому быстрее прогреет комнату. Тем не менее, электричество в качестве топлива для отопления значительно дороже, чем что-то вроде газа, поэтому вполне вероятно, что эти системы будут более дорогими в эксплуатации.

Установка теплых полов

Существует три основных типа мокрых полов с подогревом (для их иллюстрации нажмите на миниатюры под основным изображением выше):

1) Сплошные полы
строит или более крупные проекты реконструкции. Полы с подогревом являются постоянными, так как они встроены в бетонные полы или стяжку. Сначала укладывается изоляция, затем трубы укладываются по определенному образцу перед заливкой бетона или стяжки. Поверх него можно уложить множество видов отделки пола, в том числе дерево, камень, плитку или винил (а также ковер, хотя необходимо тщательное рассмотрение, чтобы гарантировать, что на него не повлияет тепло или изолировать от него).

2) Подвесные полы
Система отопления вставляется между балками или рейками в подвесном деревянном перекрытии с соответствующей изоляцией внизу. Трубы обычно укладываются в кожух из половиц с пазами и шпунтами, что позволяет укладывать сверху ряд напольных покрытий с учетом тех же соображений, которые описаны (выше).

3) Плавающие полы
Это самый быстрый тип напольного отопления, который можно использовать поверх существующего массивного или деревянного пола, поэтому он идеально подходит для ремонта. Однако уровень пола может быть значительно поднят. Здесь трубы вставляются в предварительно отформованные нагревательные пластины, которые упираются в канавки в изоляции.

Стоимость

Стоимость установки может сильно различаться в зависимости от того, какую систему вы выберете: сухую или водяную, от количества комнат, которые вы хотите обогреть, от того, устанавливаете ли вы новый дом, пристройку или старое здание. и какое у вас напольное покрытие.

Цены на рулонные маты для электрического обогрева пола начинаются примерно от 180 фунтов стерлингов за 10 м2 плюс стоимость изоляционной плиты, напольного покрытия и средств управления отоплением. Этот тип системы подогрева пола является вариантом для опытного мастера, который поможет снизить затраты. Цена установки «мокрой» системы может варьироваться в зависимости от таких факторов, как то, находится ли помещение, которое вы обогреваете, на первом этаже или насколько оно близко к котлу. Однако это почти наверняка будет дороже, чем укладка электроматов для «сухой» системы. Рекомендуется сначала поговорить с инженером, чтобы он помог вам решить, не сделают ли работа и стоимость системы непомерно высокими для вашего дома.

Плюсы, минусы и соображения

Полы с подогревом обычно нагреваются и остывают гораздо дольше, чем традиционные радиаторы. Частично это связано с накоплением тепла (называемым тепловой массой) стяжки или бетона, в которые встроено большинство систем напольного покрытия. Кроме того, вода в системах мокрого пола холоднее, чем вода в радиаторах, потому что тепло распространяется по большей площади поверхности. Чтобы система обеспечивала достаточное количество тепла и была рентабельной, очень важно обеспечить хорошую изоляцию и защиту от сквозняков, чтобы свести к минимуму потери тепла и сократить время нагрева.

Полы с подогревом обычно подходят для домов, в которых люди находятся большую часть дня, поскольку описанное выше время задержки означает, что отопление лучше оставить на низкой температуре в течение более длительного периода времени. Если люди находятся дома только утром и вечером, одной системы подогрева пола может быть недостаточно для обеспечения достаточного тепла. Если пол с подогревом не имеет теплоаккумулятора и покрыт только такими поверхностями, как древесина или винил, которые быстрее реагируют на изменения температуры, то это может быть решением; но имейте в виду, что эксплуатационные расходы, вероятно, будут выше, так как у вас нет преимущества теплоаккумулятора, который помогает поддерживать и сбалансировать температуру в помещении.

Эксплуатационные расходы будут значительно различаться в зависимости от того, какое топливо вы используете для обогрева системы, какое напольное покрытие используется и насколько хорошо утеплен дом. Электричество будет самым дорогим, за ним следуют другие виды топлива, но есть способы снизить эксплуатационные расходы, если вы сможете рассмотреть возможность использования возобновляемых источников энергии.

Хотите стать экологичнее?

Воздушные или грунтовые тепловые насосы особенно эффективны при использовании с влажным напольным отоплением, поскольку тепловые насосы предназначены для работы в течение длительного периода времени, а также для нагрева воды до более низкой температуры, чем для напольного отопления. Вы даже можете комбинировать это с солнечными панелями, так как тепловым насосам все еще нужно электричество для работы. Появление постоянно улучшающихся вариантов аккумуляторных батарей сделает это более эффективным, поскольку новые солнечные батареи могут «изучить» ваши модели потребления и накапливать избыточную солнечную электроэнергию, используя ее для питания насоса, когда электричество не вырабатывается.
