Устройство теплых полов – технология укладки своими руками, особенности монтажа, смотрите фотографии и видео

Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола
3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:

• Базовая поверхность пола.
• Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
• Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
• Система труб и прочих коммуникаций, отвечающая за нагрев дома.
• Раствор из бетона, обволакивающий и фиксирующий трубы.
• Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола

Устройство теплых полов в доме начинается со снятия старого покрытия. Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция

Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты. Читайте также: “Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами”.

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла. Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция

Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: “Теплоизоляция для труб отопления – чем изолировать, какие материалы использовать”).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

• Металлопластиковых.
• Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

• В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты.
• Укладка должна осуществляться на расстоянии в 150 мм от стен.
• Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
• Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
• В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

• Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
• Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
• Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева.

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате.

Проведение испытаний отопительной системы

Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно – заливанию системы бетоном. Читайте также: “Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство”.

Устройство теплого пола, детали на видео:

Заливка бетоном

Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи.

Для этого понадобится:

• На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
• Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
• Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
• Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: “Как заливать теплый пол: тонкости монтажа”).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать. Читайте также: “Как сделать пирог теплого водяного пола”.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

технология монтажа, инструкция с видео материалами!

Содержание:

1. Виды стяжки, какую выбрать для тёплого пола
2. Структура и толщина
3. Подготовка перед монтажом тёплого пола
4. Проектирование конструкции
5. Подготовка основания пола
6. Устанавливаем тепло- и гидроизоляцию
7. Установка демпферной ленты
8. Монтируем сетку
9. Укладка тёплого пола
10. Водяной теплый пол
11. Электрический теплый пол
12. Заливка стяжки
13. Выбор и укладка финишного покрытия
14. Видео инструкции

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание — все способы в одной статье!

Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

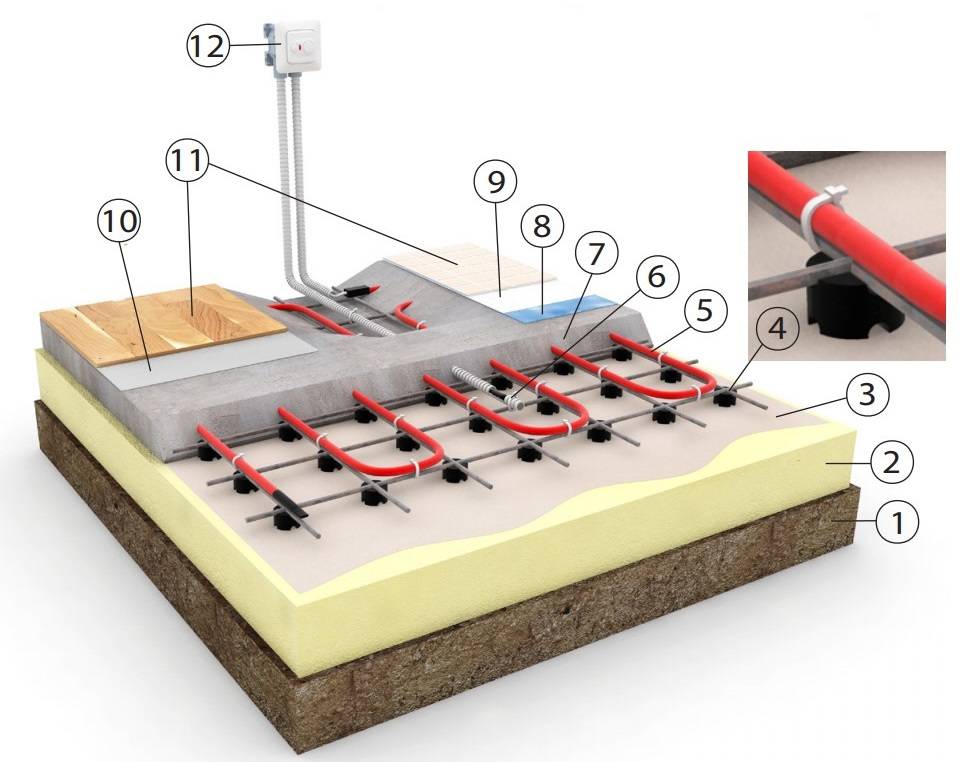

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

• Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

• Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

• Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

• Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

• Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

• Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

• Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

• Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

🔥 7. КАК СДЕЛАТЬ / ЗАЛИТЬ СТЯЖКУ ПОД ТЕПЛЫЙ ПОЛ. От А до Я! Стяжка теплого пола толщина стяжки

Смотрите это видео на YouTube

Смотреть видео

Монтаж нагревательного кабеля в слой наливного пола под плитку.

Смотрите это видео на YouTube

Видео

Толщина стяжки под тёплый пол

Смотрите это видео на YouTube

Цементная стяжка для теплого пола

Смотрите это видео на YouTube

Монтаж и проверка нагревательного кабеля перед заливкой стяжки, теплого пола Теплолюкс

Смотрите это видео на YouTube

Minitec — система подогрева полов

Minitec – напольное отопление малоэтажных зданий с быстрым временем отклика

Благодаря своей минимальной толщине около 1 см, Uponor Minitec является идеальной системой для проектов реконструкции. Листовой элемент Uponor Minitec с трубами Uponor PE-Xa размером 9,9×1,1 мм легко укладывается на существующую стяжку, древесину или плитку. Клеевой слой на обратной стороне листа гарантирует надежную фиксацию при монтаже. Выравнивающий слой укладывается непосредственно над стойками, в результате чего высота пола увеличивается всего на 16 мм. Minitec также можно установить с определенными материалами для утепления пола.

Специальная конструкция элементов покрытия обеспечивает хорошую растекаемость выравнивающей массы и ее непосредственное сцепление с основанием.

Области применения:

• Напольное отопление и охлаждение
• Мокрая установка
• Жилые и коммерческие помещения
• Для использования с сертифицированными наполнителями

Спецификация:

• Размер панели: 1120 x 720 мм
• Общая высота панели: 12 мм
• Размеры трубы: 9,9 x 1,1 мм
• EN 13501-1 Класс пожарной безопасности E
• Расстояние между трубами: 5, 10 или 15 мм
• Чистая поверхность с выступами внахлест: 0,77 м²

Узнайте, как модернизировать систему подогрева пола Uponor Minitec

• Посмотрите видео, в котором объясняется основной принцип установки системы подогрева пола Uponor Minitec.

Преимущества системы Uponor Minitec

• Домовладелец
• Монтажник

Строительство системы напольного отопления Uponor Minitec

• Бетонные полы
• Деревянные полы

Каталог Uponor

Посмотрите или загрузите брошюры по низкопрофильным системам подогрева пола minitec

Низкопрофильный теплый пол Uponor Minitec

Информация о продукте

Uponor Minitec

Техническая информация о продукте

Uponor Minitec

Руководство по установке и эксплуатации

Соединительная коробка Uponor Minitec

Инструкции по монтажу

Выберите систему «мокрого» монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями

Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором. А поскольку требования к конструкции и функционированию полов с подогревом могут сильно различаться, Uponor предлагает индивидуальные решения не только для новостроек, но и для реконструкции. Для повышения комфорта эти системы также можно использовать для охлаждения помещений.

Влажная укладка Klett

• Быстрая укладка без специальных инструментов
• Надежность благодаря проверенному годами качеству Uponor

Электрический теплый пол Comfort E

• Гибкие варианты укладки для любого типа пола в новостройках и реконструкциях проекты
• Простая установка и создание комфортного места в кратчайшие сроки

Влажная установка Tecto

• Широкое применение – от частных домов до крупных коммерческих объектов
• Вертикальное и горизонтальное расположение труб, соответствующее нормам, позволяет выполнять равномерную стяжку

Классическая мокрая установка

• Свободный выбор изоляционных материалов для широкого спектра применений
• Вертикальное и горизонтальное положение трубы, соответствующее нормам, позволяет равномерно укладывать стяжку


Мокрая установка Nubos

• Лишь несколько оптимально согласованных компонентов
• Утолщенные панели для нормативного крепления труб

Сухой монтаж Siccus

• Легкая и простая в эксплуатации сухая конструкция для напольного и настенного монтажа
• Отсутствие дополнительного проникновения влаги в здание через сухую конструкцию

Влажная установка Comfort Air

• Комбинированная система отопления, охлаждения и вентиляции
• Значительно повышенный комфорт благодаря бесшумному обогреву, охлаждению и вентиляции без сквозняков

Влажная укладка Tacker

• Широкое применение – от частных домов до крупных коммерческих объектов
• Вертикальное и горизонтальное положение трубы в соответствии с нормами позволяет выполнять равномерную заливку стяжки

Tignum

• Подходит для многих «балочных» конструкций пола
• Малый статический вес и низкая конструкция пола

Спорт

• Отсутствие мешающих или даже опасных компонентов системы на пути пассажиров
• Гигиеничная и легко чистящаяся поверхность спортивного пола

Magna

• Оптимальное использование пространства без вмешательства компонентов системы
• Экономичность за счет быстрой амортизации и минимальных затрат на обслуживание

Meltaway

• Надежное удаление снега и льда с открытых дорожных покрытий
• Возможно использование тепла выхлопных газов, например, промышленного производства

Нева

• Для наружного обогрева газонов на стадионах
• Снижение опасности травмирования игроков
• Возможны матчи в течение всего года без отмены матчей из-за погодных условий

Свяжитесь с Uponor

Установка сухого теплого пола Siccus

Сухая система Uponor Siccus — легкая и быстрая для различных применений

Система напольного отопления Uponor Siccus представляет собой гибкое решение, характеризующееся небольшой высотой конструкции и малым весом. Система подходит как для нового строительства, так и для модернизации старых зданий. Он быстро и чисто устанавливается, и по нему можно ходить сразу после установки.

Uponor Siccus состоит всего из четырех компонентов; монтажный лист, теплопроводящая пластина, нагревательная труба и полиэтиленовая пленка. Это легкая система, включая лист распределения нагрузки на пол. Это настоящий инженерный бонус. Легкая конструкция пола обеспечивает быстрое регулирование температуры. Монтажный лист является гибким в использовании, легко режется и предварительно оснащен каналами в «зоне коллектора» для труб Uponor PEX a и многослойных труб Uponor.

Области применения:

• Напольное отопление и охлаждение
• Сухая установка
• Новое строительство и реконструкция

Спецификация:

Siccus 12 мм

• Минимальная высота конструкции: 25 мм с ламинатом
• Труба и размер: Труба Uponor Comfort 12 x 1,7 мм
• Максимальная мощность нагрева: 50 Вт/м ²
• Вес: 18 кг/м ² с паркетом

Сиккус 14 мм

• Минимальная высота конструкции: 50 мм
• Труба и размеры: Uponor Comfort Pipe PLUS 14 x 2,0 мм и Uponor Comfort Pipe 14 x 2,0 мм и труба Uponor MLCP RED 14 x 1,6 мм
• Максимальная теплопроизводительность: 90 Вт/м ² с гипсокартоном и плиткой
• Вес: 25 кг/м ² с гипсовой панелью 25 мм

Сиккус 20 мм

• Минимальная высота конструкции: 52 мм для паркета толщиной 22 мм
• Труба и размер: Uponor Comfort Pipe PLUS 20 x 2,0 мм
• Максимальная мощность нагрева: 85 Вт/м ²
• Вес: 23 кг/м ² с паркетом 22 мм

Видео установки Uponor siccus

• Поэтапная установка системы напольного отопления siccus
• Установка всех компонентов, таких как изоляция из пенополистирола, алюминиевые теплораспределители и трубы сверху

Преимущества системы Uponor Siccus

• Домовладелец
• Монтажник

Предложение строительства с системами Siccus

• Uponor Siccus 12 мм
• Uponor Siccus 20 мм

Узнайте больше о напольном отоплении Siccus в наших брошюрах

Uponor Siccus

Брошюра

Uponor Siccus

Техническая информация

Uponor Siccus 12 мм

Инструкция по монтажу

Uponor Siccus 14 мм

Инструкция по монтажу

Сухой монтаж системы напольного отопления Uponor

Брошюра

Выберите другую систему сухого монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями

Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором.
