Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

  • 1 Особенности трехходового клапана
  • 2 Критерии подбора
  • 3 Характеристики двухходового клапана
  • 4 Схема подключения трехходового клапана
  • 5 Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана
  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана
  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости. Трехходовые клапаны Esbe модели VTA320
  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

[ads-mob-1][ads-pc-1] Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости. Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода. Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.
Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения
  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик.

Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

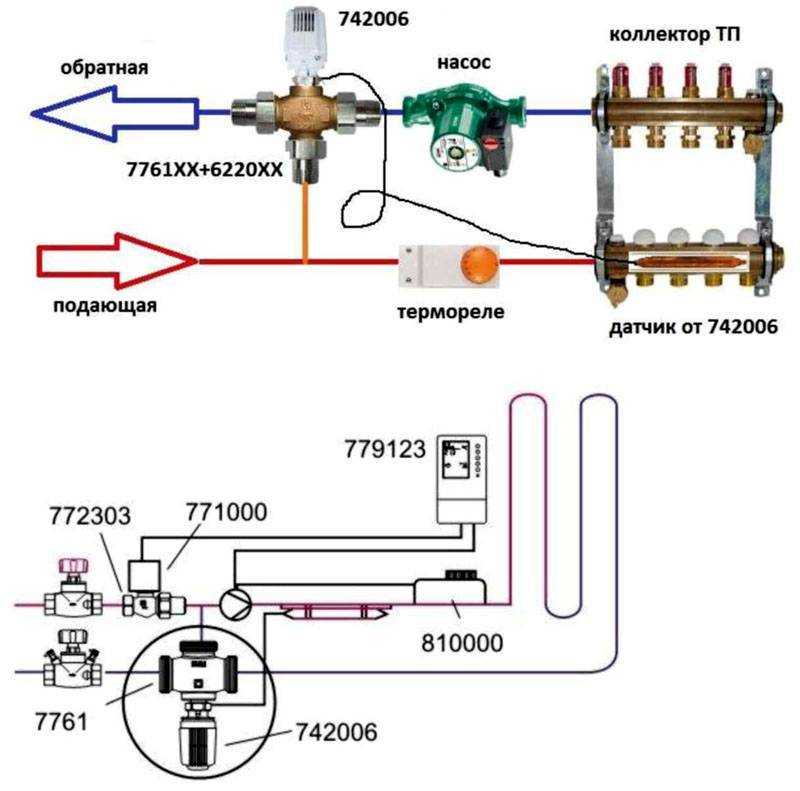

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
[ads-pc-2][ads-mob-2]

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

  1. Способ управления – механический или с помощью электропривода.
  2. Диаметры патрубков.
  3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
  4. Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

  • Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

  • Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

  • Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

  • Простая конструкция.
  • Стабильное регулирование.
  • Надежность.
  • Герметичность.
  • Достаточная точность регулировки (максимум точности – до 1°С).
  • Долговечность.
  • Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

  • Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
  • Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
  • Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

  1. Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
  2. Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

  • Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
  • С термостатической головкой и выносным датчиком.
  • С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
  • На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.



Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

  • Название фирмы.
  • Серия и номер модели (например, VTA 321).
  • Условный диаметр в мм (DN 20).
  • Температурный режим, например 20-45С – режим от 20 до 45 °С.
  • Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½”, ¾”, 1″, 1¼” и так далее либо в мм – 15, 20, 25 мм и т. д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Популярные производители

На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

  1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
  2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
  3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

  • Два разводных гаечных ключа.
  • Накидные гайки-американки, укомплектованные прокладками.
  • Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

3-ходовой смесительный клапан — ESPHome

zihc (зига)

#1

Здравствуйте.
Мне нужна ваша помощь. Мне нужна простая автоматизация с ESPhome, смесительным клапаном, который управляет подогревом пола. Время открытия смесительного клапана от 0 до 90 градусов за 120 секунд. Я хочу контролировать температуру от 20 до макс. 35 градусов Цельсия в HA.I хотите использовать датчик температуры для измерения воды, nodemcu и 2 реле для открытия и закрытия смесительного клапана. Любое предложение.
Спасибо

оранжевый-помощник (настоящий)

#2

индекс:

Любое предложение.

Похоже, вам нужен ПИД-регулятор:

ESPHome

Климат ПИД

Инструкции по настройке ПИД-контроллеров климата с помощью ESPHome.

urek67 (Урек67)

#3

Привет!
Тоже такой же вопрос, а никакой ПИД-регулятор не справится. ПИД-регулятор имеет плавающий выход. Я думаю, что нам обоим нужно что-то с двумя выходами (открыто/закрыто), а время открытия и закрытия зависит от погрешности желаемой температуры.

Бруксбен11 (Бен)

#4

Почему просто термостат не работает?

ESPHГлавная

Термостат Климат-контроллер

Инструкции по настройке контроллеров климата с термостатом с помощью ESPHome.

Мне тоже интересно, а зачем 2 реле? Я, правда, не очень хорошо разбираюсь в системах теплого пола, но в целом управляемые клапаны обычно нормально открыты или закрыты, и вы просто командуете им в обратном направлении по мере необходимости.

Возможно, я что-то упускаю, но, похоже, у вас будет либо клапан, который можно только полностью открыть или закрыть (и, таким образом, использовать термостат), либо регулируемый клапан (и использовать ПИД-регулятор).

urek67 (Урек67)

#5

Это двигатель, управляющий клапаном, одно реле для открытия и один клапан для закрытия. Это не двухпозиционный клапан, это шунт, а управляемый двигателем, для полного открытия до полного закрытия требуется более 100 с.

Бруксбен11 (Бен)

#6

Я думаю, вы все равно захотите использовать термостат, но просто укажите переключатель для каждого реле и управляйте ими, как в этом примере из документации:

 климат:
  - платформа: термостат
    Название: "Термостат-контроллер климата"
    датчик: мой_температурный_сенсор
    min_cooling_off_time: 300 с
    min_cooling_run_time: 300 с
    min_idle_time: 30 сек.
    круто_действие:
      - switch.turn_on: air_cond
    idle_action:
      - switch.turn_off: air_cond

Так что замените cool_action наheat_action, и реле сделают то, что вам нужно. Можно даже указать минимальное время, как в примере, чтобы избежать слишком частого циклирования.

urek67 (Урек67)

#7

Если бы 3-ходовой клапан имел аккуратор, которым можно было бы управлять с помощью поплавка (0-100%), то ПИД-регулятор был бы неэффективен. Мой трехходовой клапан управляется двигателем, который открывает или закрывает клапан и не имеет обратной связи по положению. Если ошибка большая, двигатель (реле) должен работать дольше, если ошибка небольшая, двигатель должен работать меньше.

Бруксбен11 (Бен)

#8

Вы хотите сказать, что контроллер тока регулирует время работы двигателя в зависимости от разницы температур (заданное значение против фактического), или это ваше представление о том, как он должен работать в идеале?

Причина, по которой я спрашиваю, заключается в том, что я не думаю, что было бы целесообразно изменить то, как система работает в настоящее время (вместо того, чтобы просто автоматизировать ее/подключить к HA). Это может привести к неблагоприятным последствиям, в частности, для котла, если он не предназначен для этого.

urek67 (Урек67)

#9

В этом случае у меня нет контроллера, только аккумулятор

Сегодня я вручную управляю клапаном, а котел имеет систему остановки при слишком высокой температуре.

Когда я это заработаю, следующим делом будет оптимизация температуры в котле в соответствии с температурой топливного газа

Пафкас (Пафкас)

#10

Привет! Я построил 3 трехходовых смесительных клапана, управляемых с помощью esp32 и релейных модулей. Вот моя конфигурация: датчик

:
 - платформа: Даллас
    адрес: 0x813c01f0968d2628
    даллас_id: ​​даллас_hub_23
    Название: "Порандапилеволутемп"
    id: "porandapealevoulutemp"
    значок: mdi: стрелка-вниз-полужирный
  - платформа: Даллас
    даллас_id: ​​даллас_hub_23
    название: "Пеллетипеалетемп"
    идентификатор: "pelletipealetemp"
    адрес: 0x570117b2b3e9фф28
    фильтры:
      filter_out: нан
выключатель:
#ПОРАНДА3ТЛАХТИ
  - платформа: gpio
    имя: poranda3Tlahti
    идентификатор: poranda3tlahti
    restore_mode: RESTORE_DEFAULT_OFF
    значок: mdi: бойлер
    приколоть:
      pcf8574: ССР
      номер 2
      режим: ВЫХОД
      перевернуто: правда
##################################################
#ПОРАНДА3ТКИННИ
  - платформа: gpio
    Имя: Поранда3Ткинни
    идентификатор: poranda3tkinni
    restore_mode: RESTORE_DEFAULT_OFF
    значок: mdi: бойлер
    приколоть:
      pcf8574: ССР
      номер: 3
      режим: ВЫХОД
      перевернуто: правда
климат:
#ПЫРАНДАКЛИЙМА
  - платформа: термостат
    название: Пырандаконтуур
    идентификатор: porandakontuur
    значок: mdi:нагреватель
    визуально:
      мин_температура: 20 °C
      максимальная_температура: 50 °C
      температурный_шаг: 0,1 °C
    min_idle_time: 1 с
    min_heating_run_time: 1 с
    min_cooling_run_time: 1 с
    min_heating_off_time: 1 с
    min_cooling_off_time: 1 с
    set_point_minimum_дифференциал: 1

    Heat_overrun: 0. 0
    Heat_deadband: 0.0
    круто_оверран: 0.0
    cool_deadband: 0.0
    датчик: porandapealevoolutetemp
    тепло_действие:
      - script.execute: porandakolmteekraanlahti
      - switch.turn_off: poranda3tkinni
    круто_действие:
      - script.execute: porandakolmteekraankinni
      - switch.turn_off: poranda3tlahti
    idle_action:
      - script.stop: porandakolmteekraanlahti
      - script.stop: porandakolmteekraankinni
      - switch.turn_off: poranda3tkinni
      - switch.turn_off: poranda3tlahti
    предустановка:
      - имя: Кюте
        default_target_temperature_low: 20 °C
        default_target_temperature_high: 45 °C
сценарий:
#ПЫРАНДА3T
  - идентификатор: порандаколмтекраанлахти
    затем:
    - повторить:
        количество: 100
        затем:
          - switch.turn_on: poranda3tlahti
          - задержка: 1с
          - switch.turn_off: poranda3tlahti
          - задержка: 35 с
  - идентификатор: порандаколмтекраанкинни
    затем:
    - повторить:
        количество: 100
        затем:
          - switch. turn_on: poranda3tkinni
          - задержка: 1с
          - switch.turn_off: poranda3tkinni
          - задержка: 35 с


 Бруксбен11
            (Бен)




          #11



 Из того, что вы описываете, правильно ли я предполагаю, что первоначальная цель системы заключалась в том, чтобы трехходовой клапан был полностью открыт для напольного теплообменника или полностью открыт для возврата обратно в котел, а не где-то посередине?

 И что вы имеете в виду, когда говорите, что хотите «оптимизировать температуру в котле в соответствии с температурой топливного газа». Вы имели ввиду дымоход?

 Заранее извиняюсь, если покажусь любопытным, я определенно не пытаюсь указывать вам, что делать, но как инженер-механик я знаю, что очень легко нанести большой ущерб, внося незначительные изменения ( если он не был разработан с учетом этого).  Я бы не хотел, чтобы ваш котел был поврежден.

 urek67
            (Урек67)




          #12



 Я немного переведу и попробую это, где вы устанавливаете желаемую температуру?

 urek67
            (Урек67)




          №13



 Нет, изначально предполагалось, что клапан будет открываться/закрываться настолько, чтобы температура на входе в котел соответствовала температуре на выходе из котла, равной 90°C. При использовании топлива (котел на дровах) температура дымовых газов будет падать, а температура на выходе из котла будет падать, так что перед этим должна повыситься температура на входе в котел.
 Я также инженер-механик со специальностью по теплу и сжиганию, так что теперь, как настроить котел и какие проблемы с котлом могут возникнуть при низких или высоких температурах.
 Следующим шагом должен стать датчик O2 для управления вентилятором дымовых газов

 brooksben11
            (Бен)




          №14



 Похоже, у тебя все под контролем!

 Где вы находитесь в мире? Я вырос с дровяным котлом, и ваш уже звучит значительно сложнее, чем любой, с которым я когда-либо сталкивался, тем более, если вы также начнете измерять O2!

 Удачи!

 urek67
            (Урек67)




          №15



 Я работаю с энергией биомассы более 30 лет, но с более крупными котлами (центральное отопление, ТЭЦ). Теперь с HA и ESP можно сделать хорошую систему управления даже на небольших котлах.
 Я понимаю, что купил не тот аккумулятор (ESBE ARA600). Я купил «стандартный» 3-точечный аккумулятор, но у них 2-10 В (4-20 мА)

 Пафкас
            (Пафкас)




          №16



 если вы видите мой yaml.так что есть климат.Есть целевая температура низкая и целевая температура высокая.Также вы можете изменить температуру в зависимости от температуры наружного воздуха

 hwinkel
            (Хольгер Винкельманн)




          # 17



 оранжевый помощник:




 Климат PID — ESPHome




 Решили ли вы проблему с «неправильным микшером» Я думаю, должен быть способ сделать так называемый 3-точечный ступенчатый контроллер, который запускает направление 3-ходового клапана ESBE. Это типичный способ, которым контроллер отопления управляет клапанами смесителя. Я также ищу такой выход управления для климат-контроля ESPhome, но, похоже, они не поддерживают его из коробки?

 Хвинкель
            (Хольгер Винкельманн)




          # 18



 Вам нужно два реле, так как есть нейтраль, а также направления ОТКРЫТИЯ и ЗАКРЫТИЯ для клапана, где двигатель вращается в одном или другом направлении.  Я также ищу подобное решение для управления обычным нагревательным смесителем с таким выходом с 3-точечным шагом

 brooksben11
            (Бен)




          # 19



 Все еще не понимаю, почему обычный термостат не даст вам то, что вам нужно:
 ESPHome

 Термостат Климат-контроллер


 Инструкции по настройке контроллеров климата с термостатом с помощью ESPHome.




 Просто определите, какие реле он активирует при различных условиях с помощью cool_action,heat_action и idle_action. Можно легко предотвратить слишком частые циклы с помощью настроек минимального времени работы или даже одновременно определить отдельные уставки «нагрев» и «охлаждение».

 климат:
  - платформа: термостат
    Название: "Термостат-контроллер климата"
    датчик: мой_температурный_сенсор
    min_cooling_off_time: 300 с
    min_cooling_run_time: 300 с
    min_heating_off_time: 300 с
    min_heating_run_time: 300 с
    min_idle_time: 30 сек.
    круто_действие:
      - switch.turn_on: air_cond
    тепло_действие:
      - switch.turn_on: обогреватель
    idle_action:
      - switch.turn_off: air_cond
      - switch.turn_off: обогреватель

 Трехходовой водяной клапан – Премиальные бытовые клапаны и фитинги – прямой поставщик
 Параметры трехходового водяного клапана
 Категория Угловой клапан  Теги 3-ходовой, Угловой запорный клапан, Угловой клапан, латунный клапан, CP клапан, санитарный клапан, запорный клапан, туалетный клапан, клапан, клапан стиральной машины
 Латунный трехходовой угловой клапан Plumberstar идеально подходит для вашей домашней водопроводной системы. Позволяет легко переключаться между тремя разными источниками воды
 Быстрый запрос
 Бесплатный образец
 Подробная информация о трехходовом водяном клапане
  JX-0222
 Размер 3/8*1/2*3/8
 Материал: латунь 57-3, маховик из АБС-пластика, также может быть заменен маховиком из цинкового сплава
  Этот латунный трехходовой угловой клапан идеально подходит для использования с водой, воздухом  или другими жидкостями. Он имеет разное резьбовое соединение с каждой стороны и может использоваться для направления потока жидкости в различных приложениях. Угловой клапан имеет прочную латунную конструкцию и прост в установке. Он обеспечивает надежную работу и непреходящую ценность.
  Этот запорный клапан идеально подходит для сантехников.  Он имеет различные применения и может быть легко установлен в труднодоступных местах. Клапан изготовлен из прочной латуни, чтобы выдерживать высокие перепады давления и температуры. Он также имеет антикоррозийное покрытие для защиты от элементов. Этот клапан идеально подходит для использования в жилых или коммерческих условиях.
  Этот дисковый керамический угловой клапан идеально подходит для использования в сантехнике.  Он имеет прочную конструкцию и обеспечивает герметичность, помогающую предотвратить утечки. Угловой клапан позволяет легко переключаться между тремя различными путями, что делает его идеальным для различных применений. Это помогает сэкономить время и нервы.
 Латунный трехходовой угловой вентиль Plumberstar — удобный инструмент в вашем арсенале сантехников. Этот клапан можно использовать для направления потока воды в любом нужном вам направлении, что делает его идеальным для различных применений. Это прочная латунная конструкция с надежной конструкцией шарового клапана. Благодаря компактным размерам его легко хранить и транспортировать. Убедитесь, что у вас всегда есть трехходовой угловой клапан Plumberstar для всех ваших сантехнических нужд.
 Что такое запорный клапан для воды?
 Угловой клапан, размер
 1/2″, 3/8″
 Клапан давления
  PN10 (145 фунтов на кв. дюйм)
 Материалы клапана
  Латунь DR, Обычная латунь, Бессвинцовая латунь
 Стандарты клапанов
  БС2779, ЭН331, ИСО228, ДИН 259
 Рабочая температура:
  От -5 ℃ до +90 ℃
 Материал уплотнения седла:
  ПТФЭ
 Материал ручки:
  Цинковый сплав
 Резьбовое соединение:
  ISO228, BS2779, DIN 259, ASME B1. 20.-1983 Трубная резьба
 Сертификаты качества/клапана
  КЭ, ИСО9001, АКС
 Отделка;
  Полированный и хромированный
 Картридж
  Латунный картридж
 Клапанный привод
  Маховик
 Псевдоним
  Угловой запорный клапан на выходе
 Кольцо круглого сечения
  НБК
 Испытание в солевом тумане
  Уксусная кислота/АСС 24 часа
 Как установить трехходовой клапан
 Установка трехходового клапана не так сложна, как может показаться. С помощью нескольких инструментов и тщательного планирования вы сможете быстро настроить и запустить свой новый клапан. Вот основные шаги по установке трехходового клапана:
 1. Перекройте подачу воды в зону, где вы будете работать. Это важно, чтобы избежать несчастных случаев при работе с сантехникой.
 2. Вырежьте участок трубы, где находился старый клапан. Обязательно дважды отмерьте и один раз отрежьте, чтобы не ошибиться.
 3. Установите новый клапан на место и закрепите его винтами или болтами, в зависимости от типа используемого клапана.
 4. Включите подачу воды и проверьте, нет ли утечек вокруг нового клапана. Если есть утечки, затяните винты или болты до упора.
 Поиск и устранение неисправностей трехходового клапана
 Если у вас есть трехходовой клапан, который не работает должным образом, вы можете выполнить несколько действий, чтобы устранить проблему. Во-первых, проверьте, получает ли клапан питание. Если это так, следующим шагом будет проверка линий подачи воды, чтобы убедиться, что они не забиты или не заблокированы. Если линии чистые, проблема может быть в самом клапане, и вам потребуется его замена.
 Введение: что такое трехходовой клапан и как он работает?
 Трехходовой клапан — это водопроводный клапан, который регулирует расход воды в системе трубопроводов. Он имеет три порта или отверстия, через которые вода может поступать или выходить из клапана. Три порта подключены к разным частям системы трубопроводов, а клапан регулирует поток воды между ними.
 Трехходовые клапаны используются во многих сантехнических системах, в том числе для подачи воды в краны и арматуру и отвода сточных вод от домов и предприятий. Они являются неотъемлемой частью этих систем и играют жизненно важную роль в обеспечении того, чтобы вода текла туда, куда она должна идти.
 Трехходовые клапаны являются относительно простыми устройствами, но они чрезвычайно важны для нормально функционирующих водопроводных систем.
 Трехходовые клапаны: какие бывают типы?
 Трехходовые клапаны регулируют поток воды в системе трубопроводов. Три трехходовых клапана: 1) шаровые краны, 2) задвижки и 3) шаровые клапаны.
 Шаровые краны имеют шар с отверстием, которое регулирует поток воды через клапан. Задвижки имеют затвор, который открывается и закрывается для управления потоком воды. Шаровые клапаны имеют шар, который регулирует поток воды.
 Как установить трехходовой клапан
 Трехходовой водяной клапан — это универсальный и доступный способ регулирования потока воды в вашем доме. Он прост в установке и может использоваться для контроля давления воды в душе, смесителе или туалете.
 Metals Vavles Работы по водопроводной системе
  Производитель клапанов Plumberstar в Китае  . Наши основные детали для трубопроводов отопления и интеллектуального управления водой могут предоставить вам универсальное решение для корзины, чтобы реализовать ваши идеи и требования. От дизайна до упаковки и логистики — наша обязанность — латунные клапаны и фитинги, применяемые на дому, в промышленности и коммерческом строительстве, в жилых домах. Есть решения для управления водопроводными трубами, и у нас есть богатый опыт для наружных морозостойких гидрантов и коллекторов отопительной воды pex для внутренних помещений.
 запросить цитату
 Верхние стандартные клапаны
   Шаровой кран Plumberstar   изготовлен из оригинальной латуни CW617N и не содержит свинца. И вода течет с 2 шт. полным портом 400WOG и стандартом 600WOG, чтобы спроектировать его для тяжелых условий эксплуатации. Уплотнительные шайбы из EPDM и NBR экологически безопасны, с трехлетней гарантией и отслеживаемостью.
  •    Клапан Plumberstar   Изготовлен из латуни и нержавеющей стали 304 и снабжен шаровым краном HPVC 9.0471
  •  Соединение с резьбы с BSP(G) и NPT по нормали.
  •  Размер с MaleXFemale 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4, 1 дюйм, 1 дюйм, 1-1/4 дюйма, 1-1/2 дюйма, 2 дюйма, 2-1/2 дюйма, 3 дюйма и 4 дюйма.
  •  Привод электроклапана напряжением 24В постоянного тока и 230В переменного тока
  •  Запорный игольчатый клапан может изготовить исходя из требований
  •  Коллектор теплого пола с 1-дюймовым манометром и расходомером адаптер доступен
