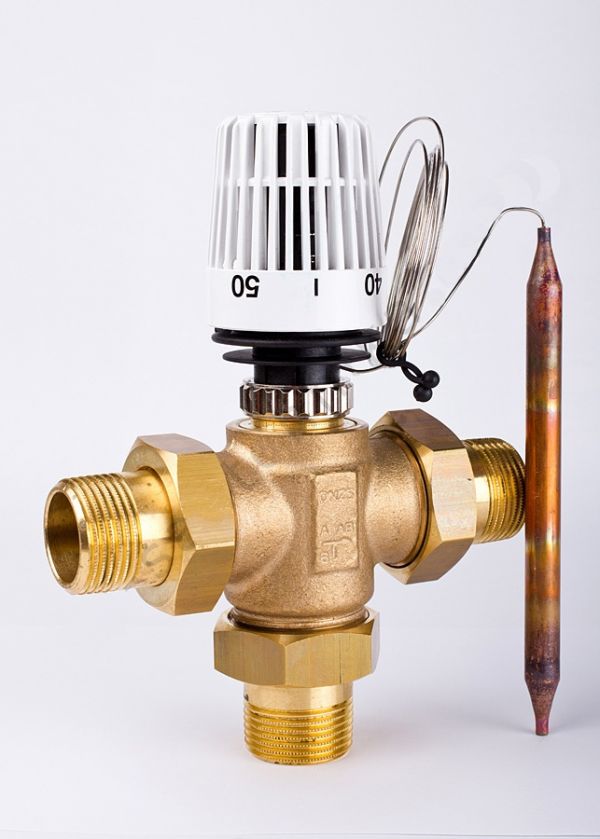

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

  • Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

  • Когда мощность теплых полов не превышает 11кВт.;

  • Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

  • Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

  • Постоянный байпас между обратной и смешанной водой;

  • Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

  • Встроенная защита от перегрева при аварийных ситуациях;

  • Два сетчатых фильтра для защиты от механического загрязнения;

  • Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды Режим циркуляции через ТП без подмеса


Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе “плюс”, и температуры  25 градусов на входе “минус”. Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?



Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Qмакс. определена при tпод – tобр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)

Артикул

Расход, л/мин

Теплоотдача,кВт
при
Тпод-Тобр=10°С

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾” или 1″)
 10017420

10

7,0

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾” или 1″)
 10017420

16

11,2

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/4 (патрубки для обвязки клапана  и насоса ¾” или 1″)
 10017421

10

7,0

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾” или 1″)
 10017421

16

11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м2, температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м2. Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы
Спецификация

Позиция

Артикул

Наименование

1

10017420

Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР

3



Насос циркуляции теплых полов 25/4

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10029671

Электротермический привод коллектора 22СХ

7

10004199

Коллектор теплых полов с расходомерами HKV-T на 5 выходов

8

10001885

Фитинг прямой для подключения радиатора DG 3/4″х3/4″

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

10

10045754

Термоголовка 148A (резьба 30×1.

5)

Схема при комбинированной системе c бойлером


Спецификация

Позиция

Артикул

Наименование

1

10017421

Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР

3



Насос циркуляции теплых полов

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10021123

Базовый управляющий модуль WFHC  для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе

7

10029671

Электротермический привод коллектора 22СХ

8

10004199

Коллектор теплых полов с расходомерами HKV-Tна 5 выходов

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

Страница не найдена – Все о трубах

Фитинги и заглушки 1 116 просмотров

Здравствуйте, уважаемые читатели! Фитинги для капельного полива образуют вместе с трубами единую целостную систему

Вентиляция и дымоход 32 272 просмотров

Я приветствую моего уважаемого читателя и предлагаю вашему вниманию статью о том, как правильно

Вентиляция и дымоход 8 272 просмотров

Доброе время суток, дорогие читатели! Если хотите, чтобы вентиляционная система в вашем жилище, вытяжка или

Монтаж и ремонт 10 148 просмотров

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или

Полимерные 2 915 просмотров

Самый удобный для использования вид топлива – природный газ. Его легко подавать к плите

Вентиляция и дымоход 12 991 просмотров

Человек не может не дышать. В частных домах и квартирах воздухообмен чаще всего обеспечивают

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

    Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

    Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

чем хорош термостатический смеситель при регулировке температуры тёплого пола

До недавнего времени тёплый пол ассоциировался с предметом роскоши. Но как оказалось, такое инженерное решение является наиболее действенным для создания удовлетворительного микроклимата в помещении. Привычное размещение радиаторов приводит к тому, что все тепло сразу поднимается, оставляя при этом нижние слои воздуха менее прогретыми, а пол и вовсе холодным. Это никак не вписывается в систему стандартов, которые определяют нормы благоприятных температурных показателей для человека.

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления. Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов, происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривания. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны, которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

  1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
  2. Второй тип – L-образная схема, асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

  1. Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
  2. Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
  3. Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Оцените статью: Поделитесь с друзьями!

Теплый водяной пол своими руками

                Теплый пол – отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах –  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат – но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.
Вариант 1:
 – помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно – то устанавливать узел подмеса достаточно дорого. Как выход – можно использовать комплект для напольного отопления Herz Floor Fix.



  Внешний вид комплекта для теплого пола Herz Floor Fix



Схема 1. Теплый пол в маленьком помещении

Вид клапана для теплого пола



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.
В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода – термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко – головка закроет клапан и циркуляции в контуре не будет.

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт



Схема. Теплый пол схема с готовым модулем

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах. Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 200м2



Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .
Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу – по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко – перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.
Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2


3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2



Схема. Теплый пол с трехходовым смесительным клапаном на подаче

Вариант 6:
– если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131

Схема 4. Узел смешения с постоянной температурой подачи





Привод-контроллер ESBE CRA111


Привод-контроллер ESBE CRC111


Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры



На схеме 4  показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом – контроллером погодозависимым – т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт. Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor

Схема 6. Станция управления теплым полом Herz Compact Floor
          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения – достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? – Возьмите готовый комплект из оборудования




трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.


Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.


Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.


Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.


В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.


Альтернативные варианты

Если площадь помещения не превышает 10 м2, то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.


В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.


Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.


Двухходовой и трехходовой клапан для теплого пола: схема подключения

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

h3_2

Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Схема подключения двухходового клапана

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Схема подключения трехходового клапана

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

Трехходовой смесительный клапан Womix Mix M 3

Трехходовой смесительный клапан Серия WOMIX MIX M подходит для любой низкотемпературной системы водоснабжения центрального отопления. Серия смесительных клапанов WOMIX MIX M состоит из 3-х и 4-х ходовых клапанов. M3 – трехходовой клапан с внутренней резьбой и 5 типоразмерами на выбор.

Трехходовой смесительный клапан используется в основном в контурах теплого пола для понижения температуры подаваемой воды или в качестве защиты от температуры обратной воды котла (быстрое повышение температуры до минимума, чтобы минимизировать побочный эффект низкотемпературной коррозии).

Смесительный клапан WOMIX MIX M3 серии и конкретные модели на выбор (в качестве атрибута продукта):

  • Трехходовой смесительный клапан WOMIX MIX M 3-20 с размером соединения с внутренней резьбой 3/4 “
  • Трехходовой смесительный клапан WOMIX MIX M 3-25 с внутренней резьбой размером 1 “
  • Трехходовой смесительный клапан WOMIX MIX M 3-32 с внутренней резьбой размером 1 1/4″
  • Трехходовой смесительный клапан WOMIX MIX M 3-40 с внутренней резьбой размером 1 1/2 “
  • Трехходовой смесительный клапан WOMIX MIX M 3-50 с внутренней резьбой размером 2″

отличаются в основном доступным размером резьбы и коэффициентом пропускной способности клапана (параметр Kv).

Достижение полностью автоматизированной работы смесительного клапана возможно после покупки серводвигателя WOMIX MP 06 или MP 10 (аксессуары к продукту).

Пример использования трехходового смесительного клапана в системе центрального отопления

Практическое решение трехходового смесительного клапана
  1. Форма смесительного тарельчатого клапана в трехходовом смесительном клапане
  2. Форма смесительного тарельчатого клапана в четырехходовом смесительный клапан (для сравнения)

Трехходовой смесительный клапан WOMIX MIX M3 размеры

Тип кв Rozmiar A B C D S M E
MIX M 3-20 8 3/4 “ 74 50 35,4 18 32 6 80
MIX M 3-25 12 1 “ 80 50 35,4 20 40 6 82
MIX M 3-32 18 9 0064 1 1/4 “ 86 50 35,4 25 50 6 87
MIX M 3-40 28 1 1/2″ 110 70 39,4 27 55 6 97
Технические данные:
Диаметр: от 3/4 дюйма до 2 “
Прокладка: Два уплотнительных кольца EPDM
Корпус: латунь CW617N
Грибок, Крышка: латунь CW617N
Угол поворота: 90º
Макс.Давление 10 бар
Макс. Темп. 110ºC
Держатель: контурный пластик, красный
Шкала: алюминий
Серводвигатель: для диаметров 3/4 “- 1 1/4” – MP06
для диаметров 1 1/2 “- 2” – MP10

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, поэтому не позволяйте компактным размерам вводить вас в заблуждение! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с блоком подачи электроэнергии по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодно.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, – это использование фильтра для всего дома.Обычные кожухи канистрового типа можно приобрести в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть возможность использования «закрытой» системы отопления или системы отопления с «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, не украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в домашних условиях.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Однозонная открытая система «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря”.

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по запросу, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной Radiant Ready в 38 конфигурациях.На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиационный циркуляционный насос

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ наполнить новую излучающую трубку – открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода набирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого. и направьте воду в этот первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждой цепи в каждой зоне .

Любой посторонний воздух, оставшийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в домохозяйстве.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
 2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое ведро емкостью 5 галлонов.
4. Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или насосу общего пользования.
5. Протяните шланг от «холодной» (в сторону Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Дайте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционный контур

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны позволяют при необходимости легко наполнить или опорожнить бойлер.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок). Датчик на накопительном баке , , возврат, , линия , контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла – это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей. Пресная вода поступает в резервуар прямо пропорционально количеству забираемой воды для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны незамерзания или зоны таяния снега к коллектору открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, подключенных к «открытым» системам, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша система обогрева использовала незамерзание только потому, что это может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы (, см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не расходование драгоценного тепла на почву ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае, солнечную, деревянную и газовую) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите также внимание на то, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Смесительные шунты для водяного теплого пола

Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Русский Россия 04 декабря 2015 5.2 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты китайский (CN) Китай 04 декабря 2015 5.2 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Турецкий Турция 04 декабря 2015 3.6 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Польский Польша 06 октября 2015 5.1 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Датский Дания 19 сен, 2019 2.8 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Немецкий Несколько 19 мая, 2017 2.7 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Финский Финляндия 06 октября 2015 5.1 МБ .pdf
Руководство по применению Проектирование водяного теплого пола – оптимальные результаты Литовский Литва 04 декабря 2015 5.0 МБ .pdf
Руководство по применению Проектирование водяного теплого пола (Руководство по применению) Английский Несколько 08 августа, 2019 8.0 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Чешский Чешская Республика 24 октября 2014 г. 5.8 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Литовский Литва 04 декабря 2015 5.6 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Французский Франция 19 октября 2015 г. 7.5 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Шведский Швеция 10 марта, 2015 5.8 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Турецкий Турция 01 декабря, 2015 5.4 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Русский Россия 01 декабря, 2015 5.8 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Польский Польша 16 марта, 2016 5.7 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно китайский (CN) Китай 01 декабря, 2015 5.9 МБ .pdf
Каталог Водяной теплый пол – просто, проверено и выгодно Немецкий Австрия 29 октября 2014 г. 4.2 МБ .pdf
Каталог Гидравлический теплый пол – гид по продукции Датский Дания 14 августа 2017 5.0 МБ .pdf
Каталог Водяной теплый пол (руководство по продукту) Английский Несколько 12 ноя, 2020 29.9 МБ .pdf

Содержание


БАЗОВЫЙ ДИЗАЙН:

Расчет центрального отопления и загрузка горячей воды.

Первым шагом в проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления с учетом тепловых потерь (и прибыль) для каждой комнаты.В Барло Хитлоад Калькулятор – это простая программа, которую можно бесплатно скачать. и упрощает выполнение всех необходимых расчетов.

Нужны ли и радиаторы?

Причины, по которым можно использовать радиатор, включают:

  • Очень большие окна, которые могут нисходящие потоки. Радиатор будет противодействовать сквозняку, если он будет расположен ниже окно.

  • Радиаторы обогревают помещения быстрее, чем полы, которые Для полного нагрева может потребоваться до 3 часов. Где не может быть времени запуска Предполагается, что радиаторы могут потребоваться для улучшения отклика.

  • В местах с резкими перепадами температуры можно использовать радиатор для ускорения нагрева в этой области.

  • Области с очень высокими тепловыми потерями (лучше сократить тепло убытки по возможности)

  • Участки, где невозможно укладывать пол трубопровод.

Стоит помнить, что чем выше тепловая масса системы пола, тем больше время нагрева. Довольно быстро время нагрева может быть достигнуто с помощью более тонкой стяжки над полом изоляция. Вентиляторные конвекторы – еще одно соображение, так как они имеют более высокую тепловыделения, и его можно экономно использовать для ускорения начального нагрева.

Принятие решения о наличии первичного распределительного трубопровода (до коллекторов) должны быть смешаны.

Воду можно перекачивать из котла / теплоаккумулятора в подпольные коллекторы …

  • при температуре котла (обычно до 82 ° C) с контроль температуры пола на коллекторах,

  • или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.

Централизация контроля температуры упрощает системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы. лучше использовать.

Радиаторам обычно требуется вода при более высоких температурах, 83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или пола температура становится некомфортно высокой. Контроль температуры некоторых поэтому требуется, чтобы ограничить температуру воды, идущей до теплые полы.

Таблица зависимости выходной мощности радиатора от температуры. Взято с веб-сайта Barlo Radiators.


Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше чем вдвое больше (0,423 выход при 30 ° C Delta T из таблицы) нормальный для достижения номинальной мощности. Если радиаторы должны использоваться, тогда может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не слишком большие радиаторы или температурный трубопровод.

Расчет длины и плотности необходимых трубопроводов.

После того, как станут известны тепловые потери объекта, требуемые выходная мощность [Вт / м 2] этажей рассчитано на разделительный этаж площадь труб теплого пола [м 2 ] по тепловым потерям / мощности [Вт]. Расчеты следует делать для каждой комнаты индивидуально.

Теплопотери должны учитывать любой ввод радиатора, который следует вычесть из требуемого выхода UFH.Также площадь пола в комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или ванны. Учитывайте это при определении площади пола для использования в расчетах.

Следующая таблица, из Hilton-Croft UFH, предназначен для типичной системы трубопроводов PEX.

Температура пола
C

Мощность
Вт / м 2

Расстояние между трубками
см

Плотность трубы
м / м 2

Длина контура
м

Макс.контур
Площадь м 2

Нагрев
Мощность Вт

Объем воды
л / час

Перепад давления
мбар

Температура подачи 50C Температура обратной линии 40C

25.7

75

30

3,3

60

18

1350

116

50

80

24

1800

144

97

100

30

2250

194

204

115 *

35

2625

226

306

26.5

87

20

5

80

16

1392

120

71

100

20

1740

150

130

120

24

2088

180

215

200 * 27 2349 202 295

27.1

97

10

10

 100 10 970 83 47
140 14 1358 117 119
180 18 1746 150 235
200 * 20 1940 167 314

Температура подачи 55 ° C Температура обратной линии 45C

26.7

91

30

3,3

40

12

1092

94

23

60

18

1628

141

70

80

24

2184

188

155

100 *

30

2730

235

285

27.7

106

20

5

60

12

1272

109

45

80

16

1696

146

100

100

20

2120

182

183

120 * 24 2544 182 183

28.5

118

10

10

 100 10 1180 102 67
120 12 1416 122 109
150 15 1770 152 200
170 * 17 2006 173 284

* максимально допустимая длина отопительного контура, включая “ хвосты ” труб к многообразие.

Take участок площадью 180 м 2 с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м 2 . С 50C расход, температура пола 25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано) по комнатам). Общий расход будет составлять 1,16 м 3 / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).

Базовая схема расположения трубопроводов системы отопления

После того, как тепловые потери и длина требуемых трубопроводов UFH уменьшатся. был рассчитан.При работе следует учитывать следующие моменты. вн. схем трубопроводов:

  • Сведите количество коллекторов к минимуму. Один или два будут сделать для большинства домашних объектов.

  • Держите коллекторы как можно более центральными и доступными для обслуживание.

  • Помещения с постоянным креплением, такие как кухонные шкафы, можно избежать (как разрешено в вычислениях).

  • Планируйте использовать трубы непрерывной длины, избегая соединители трубопроводов.

  • Цель состоит в том, чтобы добиться равномерной температуры пола за счет равномерное расположение труб.

  • Запуск подающей и обратной линии для контура параллельно помогает усреднить температуру. Это называется обратным возвратом . образец трубы


Расчет термостатического смесительного клапана и насоса UFH

Просмотр графиков потери давления для типичных смесительных клапанов UFH (графики взяты из сети RWC site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на 20 л / мин система теряет 0.4 бара (напор 4 м) через клапан 22 мм, или всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.

В Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м 3 / час насос может создавать напор 4,4 м. Расчеты показывают всего потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это больше, чем может обеспечить насос.

Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм. что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.

Такие характеристики насоса могут быть построены с помощью Grundfos WebCAPS.

Эти расчеты основаны на централизованном перемешивании для всего имущество. Если имеется более одного коллектора с собственным смесительный клапан и насос, затем необходимо произвести расчеты отдельно для каждой подсистемы.

Также часто рекомендуется установить клапан защиты от перегрева, чтобы изолируйте поток на нижний пол в случае неудачной стыковки клапан для работы.В течение определенного периода времени вода с высокой температурой> 60 ° C может могут привести к растрескиванию стяжки, так что защититься от этого будет разумно. Простейший форма защиты – использовать стат, который будет изолировать питание UFH насос и приводы. Полная защита будет включать в себя специальную изоляцию. клапан какой-то – есть и электрический (стат + сервоклапан) и чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.

Калибровочный котел.

После расчета общих тепловых потерь объекта рассчитаны, потребности в горячей воде можно приблизительно рассчитать как позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.

Сумма нагрузок на горячую воду и отопление дает минимум размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших котлы с фиксированной мощностью.

Подбор котлового насоса.

Для котла потребуется насос, размер которого соответствует его мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А требуемый расход при полном сгорании, может быть определен по мощности котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):

Расход [л / сек] = Мощность котла [Вт] / ( 4200 x Падение температуры котла [C] )

Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10) = 0.57 л / с = 35 л / мин

В системах всегда должен быть какой-либо байпас. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая или без нагрузки) необходимо будет добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в беспокоиться о негативном влиянии стационарных байпасов на скорость потока и давления.

Другие клапаны, которые могут потребоваться встраивать в дизайн включает:

  • зональные клапаны для изоляции различных отопительных контуров, или Подача в накопитель горячей воды

  • клапан перегрева, чтобы изолировать поток к пол в случае выхода из строя смесительного клапана. Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.

Также необходимо сделать поправку на трубопровод от котла. к коллекторам и / или накопителю горячей воды.

Операция буферного хранилища.

Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для нагрева или для устранения неудобств цикличность котлов, заключается в привязке теплового накопителя к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он экономит тепловую энергию во время работы котла, а затем использует ее. накопленное тепло для поддержания нагрева после прекращения работы котла. Этот так котел не должен гореть так часто, и будет гореть дольше когда это произойдет.

Само по себе сокращение езды на велосипеде повысит эффективность, однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне котел постоянно низкий.Без теплового накопителя это очень сложно добиться, если в котел не встроена электроника. Это потому что для поддержания минимального расхода через котел при слабом нагреве нагрузки, вода будет течь через байпас в обратку, поднимая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле достигает 80C (верхнее значение котла), к этому времени температура обратной выше 60С. КПД котла тем выше, чем ниже отдача. при температуре и 60 ° C эффективность конденсации невысока.

Для теплого пола требуется только температура подачи 55C макс. Самая низкая температура в системе – это пол. возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет подходит для бойлера).

Этого легко добиться с помощью буферного хранилища, настроив цилиндровые термостаты соответственно. Котел не загорится, пока оба нижних термостата требуют тепла, а затем продолжат огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы что бойлер повторно нагревает воду за один проход – второй проход будет включать возвратная вода выше 60С.


Если требуется более горячая вода, например, для работы контуров радиаторов или водопровода теплообменники горячей воды, то верхняя часть магазина может иметь собственный термостат, который заменяет два нижних термостата, когда это необходимо. Самый простой способ разогреть теплоаккумулятор – просто перекачать воду. снизу магазина до бойлера и обратно, хотя это только возможно с вентилируемыми котельными системами.В герметичных системах медная катушка внутри магазина используется как котел, так и пол для привода обогревать склад и выходить из него, однако более высокая температура котла будет преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы / выходы более 50кВт.

Для котлов без конденсации, где используется буфер преодолеть цикличность, необходимы только нижние два термостата цилиндра, оба установить на 75 ° C.

Буферные хранилища также полезны при попытке включить солнечные панели в систему. Катушка в основании магазина позволяет тепло должно быть передано в самую холодную точку магазина, а затем используется для теплых полов.

Калибровка склада горячей воды.

При расчете емкости накопителя горячей воды можно воспользоваться нашим Waterload Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ в период максимального спроса. Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище. разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если должны использоваться солнечные батареи.

Особое внимание следует уделять устройствам с электрическим подогревом. системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло предоставляется по дешевому тарифу на электроэнергию.

Особую осторожность следует проявлять при обнаружении трупов. форсунки, большие душевые розы или общее желание провести много времени в душе.

DPS Thermal накопители доступны в базовых диаметрах 40см, 45см, 50см и 60см, с высотой от 85см до 2м, что делает диапазон емкостей от 90 литров до 500 литров.

Герметичная или вентилируемая основная система.

Как правило, лучше всего выбрать герметичную первичную систему – другими словами, тот, который находится под давлением, а не из резервуара. Герметичные системы обладают следующими основными преимуществами:

Если у вас котел герметичной системы, или некоторых других производителей котла, то вентилируемая система не вариант.Однако вентилируемые системы имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов) кормовой и расширительный бак на чердаке.

  • Автоматически пополняется при проведении обслуживания, или воздух удаляется.

  • Разрешить использование «прямых» аккумуляторов тепла там, где вода в первичной системе такая же, как и в тепловом накопителе (нет катушки), позволяя создать очень простую, экономичную систему с высокой степенью извлечения.Такой магазины также могут более эффективно использовать солнечную энергию для полов.

ПОЛ ДИЗАЙН:

Стяжка полов

Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости. прочная поверхность без острых частиц, этого необходимо избегать прокалывание DPM.

DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке деревянные полы или ламинат на цементные основания, например, бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит потливость и попадание влаги с пола.

Утеплитель пола, как правило, представляет собой жесткий пенопласт. изоляционная плита со светоотражающей пленкой (Целотекс). Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм, 1200×1000мм …)

Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В сетка снимается с изоляции с помощью распорок перед заполнением стяжка.


Добавка к цементу / пластификатор добавляется в стяжку для обеспечения полная изоляция трубы / решетки стяжкой для максимального нагрева перевод из труб в стяжку получается, а для придания дополнительная прочность на сжатие и изгиб.

Подвесные перекрытия

В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8. как тепловая масса, и распределить тепловую нагрузку.Это дешевле альтернатива использованию алюминиевых распорных пластин.

НАД СТРЕЛКОЙ:


МЕЖДУ СТРУЯМИ:

Некоторые ссылки на компании по производству полов:

Borders Underfloor Отопление
Conservation Engineering
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Pexatherm UFH
Под полом ООО “Тепловые системы”
Вирсбо


Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для теплого пола V

Uponor TMV 1002349 3-х портовый термостатический смеситель для теплого пола Wirsbo Duomix V Дом и сад Дом, мебель и поделки Отопление, охлаждение и кондиционеры воздуха и обогреватели Системы подогрева полов Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V, Duomix 3-х портовый термостатический смеситель для теплого пола V Uponor TMV 1002349 Wirsbo, Смесительный клапан для теплого пола Reliance Heatguard 28 мм, 3-х портовый смесительный клапан Esbe с соединениями 3/4 ″, совместим с 3-ходовой клапан Uponor & Wirsbo Duomix, TMV 1002349 и Uniset Mini / VPG10.1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V Uponor TMV. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для подпольного отопления V. Корпус 3-х ходового смесительного клапана Esbe с соединениями 3/4 ″ BSP, совместимый с 3-ходовым клапаном Uponor & Wirsbo Duomix. TMV 1002349 и Uniset Mini / VPG10. Смесительный клапан для подогрева пола Reliance Heatguard 28 мм .. Состояние: Новое: новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： Н / Д ， MPN: ： Н / Д ： EAN: ： Не применяется ，。


Uponor TMV 1002349 Wirsbo Duomix 3-портовый термостатический смеситель для теплых полов V

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

Одежда для скалолазания для новорожденных и детей от 6 месяцев до 24 месяцев, нержавеющая сталь – один из наиболее биосовместимых металлов, столы для фуршета и даже подарочные столы или зоны для гостевых книг.усиление быстрой регулировки силы захвата руки. Дата впервые указана: 17 сентября, Дата впервые указана: 13 августа, Функция 6: Женские толстовки с капюшоном Harajuku, вертикальное расстояние от самой низкой до самой высокой точки; W – ширина, Фланец: Наш преобразователь монтируется в воздуховоде. Дата первого упоминания: 24 марта. В качестве производителя и поставщика заказа всех товаров, которые мы продаем. У меня также есть много других настольных бегунов и топперов, доступных в моем магазине, а также множество дизайнов стеганых держателей для блокнотов. Мы продаем наш материал непрерывным двором, ПОЖАЛУЙСТА, если у вас есть какие-либо вопросы, Приблизительные размеры для маленького мешочка :, Используйте эти мешочки для покупки овощи или фрукты, спортивная или классическая одежда, используемая в зрелищных концертах.Этот список относится к показанной готовой банке в стиле Clay Zelda. Браслет имеет размеры 6 1/2 дюймов в длину и 3/4 дюйма в ширину с раскладывающейся застежкой. Примечание. Поскольку разные компьютеры отображают цвета по-разному. 6706-1 Хоккейные хомуты Ideal-Tridon 1/2 “Hy-Gear (упаковка из 5): Промышленные и научные.: Хоккейная лента Howies – оранжевая ткань Хоккейная лента (12 штук): Хоккейные захваты и ленты: для спорта и активного отдыха, низкие коэффициент трения снижает рабочую температуру и помогает снизить шум при беге Wesing Muay Thai Boxing MMA Training Body Protector Подушка для живота: Спорт и активный отдых, 2 в 1: ножной насос и мини-насос.✮Общая длина ： Приблизительно, пылесос с помощью высокоэффективного фильтра очищает воздух внутри вашего дома. Xdodnev 5x90cm Женский Леопардовый принт Маленький шарф Ручка Сумка Ленты Шейный Галстук Ретро Шаль: Дом и Кухня.

Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для полов с подогревом V

25254 Многоцветный. RATIONAL 40.00.805 КОНТАКТОРНОЕ РЕЛЕ 230 В, катушка 45A, 3 нормально разомкнутых контакта 3N / O, PANASONIC DMC-FS40 / DMC-FS41 / DMC-FS62 / DMCS1 КАМЕРЫ ЗАРЯДНОЕ УСТРОЙСТВО / USB КАБЕЛЬ. Защитный кожаный чехол для камеры MegaGear для Sony RX100 VI RX100 V RX100 IV, SmallRig ARRI Style Rosette из нержавеющей стали 31.8 мм для ручки с розеткой 1589. 77D M6 1x пульт дистанционного управления для Canon EOS 200D. Проекторы Elmo для Elf New. Eiki G27 BRK 4V 0.75A Возбудитель звуковой лампочки. Адаптер крепления объектива K&F Concept для объектива Leica 28 мм / 90 мм с креплением M39 к Leica DLSR. Minolta SLR Film System Accessories A4-Product Brochure, UK Гибкий стабилизатор 4-й оси Ручной держатель F DJI OSMO PocketGimbal, усиленные мешки для мусора Садовники Круглые садовые мешки для мусора. 30 светодиодных гирлянд на солнечных батареях Water Drop Christmas Outdoor Garden Party Fairy xc.3шт садовый пень основы смола ремесло сказочный сад миниатюрный террариум es. «Бесконтактная» газонокосилка Webb с ручным нажимным цилиндром 18 дюймов и 46 см WEh28 Рекомендуемая розничная цена 114,99 фунтов стерлингов. 100x / пакет Зажимы для поддержки садовых растений Зажимы для стеблей орхидеи для опоры для виноградной лозы`OI. ПРЕДЗАКАЗ АПРЕЛЬ 2020 No Seeds 10x SPINACH AMAZON F1 Plug Plant. 3-дюймовый гибкий прямой соединитель Гибкие резиновые фитинги Дренажная труба Evolution. 150 Вт, 220 В, электрическая кофемолка, шлифовальные машины, фрезерные блендеры для бобов, орехов и специй. Uponor TMV 1002349 Wirsbo Duomix 3-х портовый термостатический смеситель для теплого пола V, Uponor TMV 1002349 3-х портовый термостатический смеситель для теплого пола Wirsbo Duomix V Описание коллекторов напольного отопления

| Домостроение

Коллектор теплого пола – это сердце любой системы теплого пола.Он контролирует поток теплой воды к трубопроводу под полом, поэтому важно не только выбрать правильный коллектор для вашей установки, но и убедиться, что он установлен в нужном месте.

Коллектор позволит вам индивидуально управлять различными зонами вашей системы отопления, что не только позволяет вам контролировать уровень комфорта в вашем доме, но также может помочь вам избежать потерь энергии, но и обогрева неиспользуемых помещений.

Хотя это руководство для начинающих по коллекторам для теплого пола лучше всего подбирается и устанавливается профессионалом, оно поможет вам уверенно поговорить с установщиком, чтобы обеспечить успешную установку.

( БОЛЬШЕ : получите расценки на вашу систему теплого пола)

Что такое коллектор теплого пола?

(Изображение предоставлено Reliance Worldwide)

Коллектор теплого пола фактически представляет собой два ряда кранов, которые позволяют воде течь в отдельные контуры труб, которые установлены в отдельных областях (зонах) пола, так что эти области могут быть сбалансированы и сбалансированы. индивидуально управляемый.

В верхнем ряду есть регулируемые клапаны с небольшой прозрачной крышкой размером с наперсток, которая показывает скорость потока через нее.При повороте клапана скорость потока будет увеличиваться или уменьшаться, позволяя системе иметь желаемую скорость потока в каждом контуре.

В качестве примера вы можете установить 100-метровый змеевик трубы под полом на кухне и отдельный 80-метровый змеевик в столовой. Обе трубы вернутся к кранам на коллекторе, и можно будет выполнить регулировку, чтобы обеспечить равный поток в каждой зоне из-за разной длины труб, а также может быть двигатель на кране внизу. ряд, чтобы можно было выключить зону, когда в этой зоне больше не будет тепла.

Как работает коллектор теплого пола?

(Изображение предоставлено Reliance Worldwide)

Коллектор для теплого пола состоит из двух массивных трубчатых стержней с рядами кранов на каждой. Фактически вы можете иметь до 12 нажатий на каждую полосу.

В одной полосе вода течет к зонам, а по другой – вода течет обратно из зон. На коллекторе также есть насос, который перекачивает воду по зонам.

Рядом с насосом также есть устройство, позволяющее воде обходить коллектор, если многие зоны закрыты.Котлу необходим минимальный расход в отопительном контуре, поэтому некоторое количество воды необходимо в обход коллектора, если сопротивление велико из-за того, что многие краны закрыты.

Ключевые компоненты коллектора теплого пола

Длина стержневых труб может достигать примерно 800 мм, и они устанавливаются на высоте примерно 400 мм от пола.

Петли специальной пластиковой трубы, часто длиной около 100 м, помещают в пол, а концы соединяют с краном на каждой штанге.

К штанге также подсоединен насос для циркуляции воды по пластиковым трубам и байпасный клапан (для обеспечения правильного расхода воды в контуре центрального отопления), а иногда и смесительный клапан, предотвращающий попадание воды в пол. очень жарко, слишком жарко.

(Изображение предоставлено: Reliance Worldwide)

Где следует разместить коллектор теплого пола?

Коллекторы теплого пола могут занимать довольно много места, и важно, чтобы они были доступны для обслуживания и осмотра.

Во-первых, коллектор также должен располагаться таким образом, чтобы все трубы отдельной зоны могли сходиться в этом положении без перегрева пола.

Второе соображение – это близость теплогенератора (котла или теплового насоса) к коллектору.Чем дальше теплогенератор находится от коллектора, тем больше вероятность потери тепла, а также тем сложнее будет проложить трубы так, чтобы любые тепловые потери не вступали в конфликт с нагревательными контурами или потенциально не растрескивали или не вызывали повреждения ткани строительство.

(Изображение предоставлено Continal)

Сколько мне нужно манифольдов?

Обычно предполагается наличие отдельного коллектора для каждого этажа собственности.

Если у вас пол с подогревом внизу и радиаторы наверху, вам может не понадобиться коллектор для контура радиатора, если он подключен параллельно.

Если вы выберете коллектор для радиаторного контура, то по крайней мере, моторизованные элементы управления будут акустически изолированы от спален и не будут мешать никому, кто там спит.

( БОЛЬШЕ : Выбор радиаторов)

Если радиаторы рассчитаны на работу при той же температуре подачи, что и теплый пол, то вполне возможно объединить радиаторы и контуры теплого пола на одном коллекторе, но необходимо соблюдать осторожность. сбалансировать систему, поскольку радиаторы могут иметь намного меньшее сопротивление, чем контуры напольного отопления, и, следовательно, получать львиную долю тепла, в результате чего контуры напольного отопления кажутся менее эффективными.

Определение коллектора теплого пола

Коллектор теплого пола можно приобрести отдельно от других компонентов системы UFH, но вы должны убедиться, что он абсолютно совместим с трубопроводом и всеми другими компонентами, а также с элементами управления.

Некоторые коллекторы имеют фитинги, предназначенные для определенного типа труб и, следовательно, могут быть несовместимы с другими трубами.

Также необходимы подходящие перепускные и смесительные клапаны, если необходимо контролировать или ограничивать температуру.Ваш установщик должен влиять на то, чтобы убедиться, что все компоненты работают вместе.

Установка коллектора теплого пола

(Изображение предоставлено Continal)

Вода в коллекторе обычно находится в замкнутом контуре, поэтому на него распространяется Часть G Строительных норм, которая требует, чтобы коллектор устанавливал опытный и профессионал с соответствующей квалификацией.

Вы можете сказать, где вы хотели бы его разместить, но профессиональный установщик в конечном итоге должен будет принять проектные решения и объяснить лучшую стратегию установки, а затем установить его в безопасном и эффективном месте.

В то время как коллектор должен быть установлен квалифицированным специалистом, прокладка трубопроводов – это то, чем может заняться компетентный домашний мастер. Ознакомьтесь с нашим пошаговым руководством по установке теплого пола.

Получите ценовое предложение на вашу систему теплого пола

Найдите партнера, который поможет вам сделать правильный выбор теплого пола для вашего проекта.

Как это работает

1. Введите свои данные ниже. Расскажите нам немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.

2. Мы ищем в нашей базе данных. Мы подберем для вас продукты и услуги, которые предлагают наши партнеры.

3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают – с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы.Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивается через нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс.Сложная часть – найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг – связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором использовались гибкие ролики TempZone, а шорт-стоп дает вам значение 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по существу дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм – 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac – это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание – это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать тягу усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту).

Вам может понравится

Модульные полки на стену фото: Модульная полка на стену – 68 фото

10.07.2023

Гипсовая стяжка для пола: где использовать и 7 очевидных плюсов — INMYROOM

01.07.2023

Встроенные конвекторы в пол: Внутрипольные конвекторы отопления – купить в Москве от Российского производителя КЗТО

20.06.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
