укладка труб своими руками, монтаж водяного пола

Содержание:

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.


Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

  • Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
  • Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
  • Бомбардировка электронами (РЕХ-с).
  • Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

  1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
  2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
  3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
  4. Отличные эксплуатационные характеристики
    . Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
  5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
  6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

  • Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
  • Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
  • Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.


Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.


Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).


Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.


При этом важно соблюдать рекомендованные специалистами параметры:

  • Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
  • Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
  • Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).


Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

  1. Специальные ножницы для порезки труб из полиэтилена.
  2. Расширитель и насадки разного диаметра.
  3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
  4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами.

В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.


Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина – какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления – инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


чем хорош теплый пол из таких труб?

Сочетание слов «сшитый» и «трубы» еще недавно вызывали у застройщиков не самые приятные ассоциации. Их воображению представлялась не особенно прочная конструкция с продольным швом, главным достоинством которой была относительно низкая цена. Однако термин «сшитый полиэтилен» с традиционными швами ничего общего не имеет. Это высокотехнологичный и достаточно прочный материал, который успешно применяется в строительстве. Монтажники все чаще предпочитают использовать сшитый полиэтилен для теплого пола.

Что сшивают в полиэтилене?

В этом материале сшивают не части, не листы, не трубы, а молекулы. При создании полимера этилена звенья его молекул благодаря поперечным связям образуют трехмерную сетку с широкими ячейками. Производят сшитый полиэтилен химическим или физическим способом. Обозначают материал буквами PE-X. В зависимости от способа производства выделяют:

  • PE-Xa — материал, образованный при нагревании с использованием пероксидов;
  • PE-Xb — полиэтилен, полученный после обработки влагой с имплантированным силаном и катализирующим веществом;
  • PE-Xc — продукт, полученный после бомбардировки молекул полимера электронами;
  • PE-Xd — результат применения азотной технологии, встречается очень редко.

Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, а разорвать такие связи очень сложно. Но это не единственное его достоинство.

Сшитый полиэтилен считается оптимальным вариантом для водяного теплого пола.Это прочный и долговечный материал, который прекрасно поглощает звук, обладает хорошей теплопроводностью и прост в монтаже

Для монтажа систем теплого пола специалисты рекомендуют использовать трубы, полученные с помощью пероксидного метода. Они маркируются знаком PE-Xa.

Из каких труб лучше делать теплый пол?

Труба для теплого пола должна соответствовать вполне определенным требованиям, таким как:

  • устойчивость к механическим нагрузкам;
  • длительный срок эксплуатации;
  • устойчивость к коррозии;
  • экологическая безопасность;
  • невысокий коэффициент линейного расширения;
  • эластичность;
  • высокая теплоотдача;
  • способность поглощать шум.

В той или иной степени этим характеристикам соответствует целый ряд материалов. Вполне успешно для монтажа систем водяного теплого пола применяют трубы из:

  • меди;
  • гофрированной стали;
  • металлопластика;
  • полипропилена;
  • полиэтилена.

Медные трубы — это высококлассный и проверенный временем вариант. Однако их стоимость высока сама по себе. Кроме того, понадобится потратиться на полимерную оболочку, необходимую при монтаже меди в стяжку, и на специальные латунные фитинги.

С гофрированной сталью работать проще и расход ее будет несколько меньше, при практически таких же эксплуатационных характеристиках, как у меди. Но и цена материала будет такой же высокой.

Металлопластиковые конструкции относительно «молоды» и прекрасно выполняют роль транспортной магистрали при монтаже теплого пола. Однако со временем внутри резьбовых фитингов может откладываться накипь. Кроме того, при монтаже велика вероятность разреза трубы.

У полипропиленовых труб, при таких достоинствах, как приемлемая цена, простой монтаж и невысокий физический вес, «хромают» показатели линейного расширения при нагревании. При монтаже в бетонную стяжку их необходимо армировать стекловолокном и алюминием.

Трубы из сшитого полиэтилена считаются самым современным выбором для монтажа теплого пола, поскольку их характеристики соответствуют технологическим требованиям в самой полной мере. Из недостатков можно отметить недостаточную гибкость материала, из-за которой трубы плохо держат форму во время монтажа.

В состав трубы из сшитого полиэтилена с антидиффузной защитой входит специальный слой алюминия, который препятствует проникновению кислорода или водяного пара через стенки трубы

Обратите внимание! Сшитый полиэтилен успешно используется не только при монтаже теплого пола, но и в системах водоснабжения. Проблемы могут возникнуть из-за высокой кислородопроницаемости этого материала, которая может привести к активизации коррозионных процессов на отдельных элементах конструкции. Поэтому для теплого пола рекомендуется использовать только трубы со специальной антидиффузной защитой.

Широкий выбор труб, фитингов, коллекторов и других видов продукции для инженерных сетей предлагает бренд STOUT.

Компания Stout предлагает широкий ассортимент труб

Металлопластиковая труба STOUT разработана специально для российских условий эксплуатации

Сшитый полиэтилен vs металлопластиковая труба

Хотя ассортимент труб для теплого пола весьма разнообразен, как было показано выше, на практике мастер обычно предлагает клиенту выбор между двумя вариантами: металлопластиковыми конструкциями и трубами из сшитого полиэтилена. Стоит сразу же отметить, что по цене большой разницы между полиэтиленом и металлопластиком не наблюдается. В обоих случаях можно немного сэкономить, если найти материал по выгодной цене.

Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба. В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом.

При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов

Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.

Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т.  п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.

Особенности монтажа pex-труб

Подробно процесс укладки теплого пола представлен в следующем видео:

При монтаже труб из сшитого полиэтилена можно использовать компрессионные и напрессовочные фитинги. Проще всего работать с первым вариантом. Чтобы установить компрессионный фитинг, необходимо:

  1. Надеть на трубу обжимную гайку, направив резьбу в сторону соединителя.
  2. Надеть на трубу разрезное кольцо таким образом, чтобы его край отступал от среза трубы на 1 мм.
  3. Насадить трубу на штулцер фитинга до упора.
  4. Закрутить обжимную гайку с помощью гаечных ключей.

При монтаже компрессионных фитингов не нужно пытаться снять с трубы фаску. Кроме того, закручивать обжимную гайку следует очень осторожно, поскольку чрезмерное усилие может привести к повреждению трубы.

Фитинги для труб из сшитого полиэтилена очень разнообразны. Для их монтажа не требуются особые навыки или сложное оборудование

Напрессовочные фитинги позволяют выполнить неразъемное соединение труб из сшитого полиэтилена. Для реализации этого варианта понадобится специальное пресс-оборудование. Делается это так:

  1. Сначала надевается неразрезная зажимная гильза.
  2. Затем в трубу нужно до упора вставить расширитель соответствующего размера.
  3. Рукоятки расширителя следует плавно свести до упора и на несколько секунд зафиксировать в этом положении.
  4. Вставить трубу в штулцер фитинга до упора.
  5. Запрессовать гильзу на фитинг, используя ручной или гидравлический пресс.

Сшитый полиэтилен обладает молекулярной памятью, поэтому он подвержен обратной усадке. Уже спустя пару минут после того, как труба вставлена в штулцер, ее будет очень сложно трудно снять с фитинга.

Оцените статью: Поделитесь с друзьями!

Трубы теплого пола Watts Intersol


Технология изготовления трубы из поперечно сшитого полиэтилена Watts PEX-B Intersol

Трубы для водяного теплого пола из сшитого полиэтилена WATTS Intersol PEX-B производят из гранулята LUPOLEN4261A фирмы BASF.

При изготовлении полиэтиленовой трубы WATTS применяется метод молекулярного сшивания, который изменяет химическую структуру материала, объединяя полимерные цепочки между собой трехмерной сетью химических связей. При этом молекулы соединены связями кремний-кислород-кремний, аналогичными по прочности связи углерод-углерод.

Получаемая структура полиэтиленовой трубы имеет много преимуществ по сравнению с полиэтиленовой трубой, сшитой под высоким давлением.

Технология молекулярного сшивания полиэтилена защищена немецким патентом 1963571 и американским патентом 3075948.

Сама методика поперечного молекулярного сшивания, более точно называемая силановым методом сшивания труб(PEX-B), делится на два вида:

1) Сиопас.

2) Моносил.

Метод “сиопас” (двухступенчатый) был разработан в 1968 году британской компанией “Доу-Корнинг” (г.Лондон) и состоит из 2-х этапов экструзии:

1й этап – обогащение полиэтилена высокого давления пероксидом, силаном, антиоксидантами и другими добавками.

2й этап – добавление катализатора к обогащенному грануляту и формирование геометрии трубы в экструдере. Этап завершается в горячей воде.

Метод “моносил” был разработан в 1974 году швейцарской компанией “Майллефер” (г.Экубленс) – он объединяет два этапа метода “сиопас” в один этап. То есть процесс молекулярной сшивки продолжается в горячей воде. Труба имеет оптимальную степень поперечного сшивания 65%.

Метод “моносил” требует более дорогого оборудования – именно этот метод использует WATTS Industries для изготовления трубы Intersol PEX-B.

Высокое качество продукции обеспечивается благодаря непрерывному контролю и испытанию каждой бухты трубы Watts на производстве на давление 20 Bar, а также, благодаря сертифицированному контролю организацией «Южно-германский Центр Полимерных Материалов» в г.Вюрцбург.

Трубы для теплого пола Watts Intersol PEX-B имеют специализированную европейскую и американскую сертификацию DIN CERTCO Reg.-Nr. 3V223 PE-X, Reg. -Nr. 7 F 015, а также российскую сертификацию ГОСТ Р (ГОСТ 18599-83, 18599-2001, 12.2.063-81, 9544-93, 15763-91), которые охватывают допуск ко всему спектру комплектации водяного теплого пола.

Труба для теплого пола Watts Intersol Arttherm использовалась на таких известных объектах, как:


Константиновский дворец в Стрельне. 9 500 кв. метров теплых полов, всего использовано около 65 000 метров труб Watts Intersol Arttherm.


Мечеть в г. Оффенбург 460 кв. метров теплых полов Watts Intersol Arttherm.

Купить трубы для теплого пола Watts Intersol из сшитого полиэтилена PEX-B, автоматику для управления водяным теплым полом, насосно-смесительные узлы, коллекторы (коллекторные группы) с расходомерами или заказать трубы для водяного теплого пола Ваттс Вы можете в нашем интернет-магазине европейского оборудования для отопления керми-фко.ру (kermi-fko.ru).
Мы всегда поможем подобрать оптимальные цены и материалы.
Пришлите любые данные на почту [email protected]
или позвоните по тел. 8-495-120-02-44.

 WATTS (Германия)

Сшитый полиэтилен для теплого пола 2021

Теплый пол в современной квартире или загородном доме – это комфорт, экономичность, равномерное распределение тепла и свободное пространство стен для дизайна помещения. Он может быть «водяным» (из наполненных теплоносителем труб) либо электрическим, первый из которых более приемлем с точки зрения безопасности и экономии. Для его устройства используются трубы из различных материалов, из которых одним из лучших считается сшитый полиэтилен для теплого пола PEX.

Требования к трубам для теплого пола

Теплый пол – это созданная под напольным покрытием система отопления из равномерно расположенных труб, которые закрепляются в армированной бетонной стяжке. В процессе действия такой системы трубопроводы испытывают давление как теплоносителя, так и бетона, при этом являясь труднодоступными для регулярных осмотров. Поэтому для них выдвигается ряд качественных требований:

  • Механическая прочность,
  • Устойчивость к коррозии,
  • Переносимость высоких температур – для воды до 90-950,
  • Стойкость к повышенному давлению – не менее 10-ти атм,
  • Монолитность конструкции трубы без продольных швов,
  • Желательно – отсутствие любых стыков, как фитинговых, так и сварных, так как их существование чревато протечками и засорами,
  • Долговечность.

При этом трубы должны обладать хорошей теплоотдачей для наилучшей подачи тепла в отапливаемое помещение.

ВНИМАНИЕ! Кроме всего вышеперечисленного, трубы должны очень хорошо гнуться, чтобы обеспечивать достаточную для обеспечения тепла плотность проложения: между двумя соседними отрезками должно быть не более 30-ти см расстояния.

Возможности трубы PEX

Основные свойства

Трубы из сшитого полиэтилена отвечают всем перечисленным требованиям для напольного отопления: они обладают уникальными свойствами прочности и теплостойкости (плавятся только при t0 выше 1500), отлично выдерживают высокие внешние и внутренние нагрузки (рабочее давление до 16-ти – 20-ти атм), удобно монтируются и служат долгие годы. При этом трубы PEX:

  • Очень крепкие на растяжение и разрыв,
  • Обладают высокой эластичностью, поэтому отлично гнутся без изломов,
  • Не просто очень пластичные, но также обладающие памятью формы, то есть способны возвращать исходные размеры после небольших деформаций,
  • Гладкие внутри, благодаря чему гидравлическое сопротивление сводится к минимуму, а их внутренние поверхности практически не зарастают взвесями из теплоносителя.
  • Обладают сроком эксплуатации, в 2-3 раза превышающим этот показатель для металлических аналогов.

ИНТЕРЕСНО! Сшитый полиэтилен обладает способностью большинства полимеров к звукоизоляции, что позволяет сделать движение воды по трубам из него гораздо более тихим и менее заметным.

Сравнение с трубами из других материалов

Выбор труб из сшитого полиэтилена для устройства теплого пола определяется их преимуществами перед трубной продукцией из других материалов:

  1. Стальные трубы требуют надежной антикоррозийной защиты, они плохо гнутся, часто имеют продольные швы, быстро засоряются.
  2. Медные могли бы стать идеальным вариантом, если бы не обходились так дорого: их стоимость в несколько раз превышает цены на все прочие материалы.
  3. Гофрированная нержавейка дает почти такие же результаты, как медь, хотя и стоит так же дорого.
  4. Металлопластик является тем же полиэтиленом, но без сшивки и с алюминиевой прослойкой. Недорогая труба из него может не выдержать высокой температуры и даже давления, а ремонт в бетонной стяжке будет проблематичен.
  5. Полипропиленовые трубы обойдутся дешевле «сшитых», но не обладают такой гибкостью и теплоотдачей. Кроме этого, при нагревании они теряют свою прочность, поэтому требуют усиления армированием.
  6. Термостойкий полиэтилен PERT в реальности выдерживает высокие температуры в течение ограниченных промежутков времени. Постоянно горячее содержимое сокращает срок их использования до минимума.

Более того, в отличие от многих других материалов, трубы PEX легко выдерживают даже замораживание содержимого. При этом они только немного деформируются, в стандартных условиях возвращая прежнюю форму.

Возможные проблемы

Устройство теплого пола из сшитого ПЭ имеет и свои недостатки. Следует приготовиться к тому, что:

  • PEX-изделия, предназначенные для отопительных целей, обязательно должны иметь внутреннее и внешнее антидиффузное покрытие, защищающее материал трубы от свободного кислорода. С этим покрытием нужно обращаться очень аккуратно для исключения его повреждения.
  • Постоянно высокая температура теплоносителя (выше 80 0C) значительно сокращает срок службы трубы.
  • Монтаж контуров сложных диаметров может потребовать большей прочности конструкции, чем возможно для PEX. В таких случаях оправдано применение более дорогих материалов.

Шаг раскладки

Таблица. Характеристики труб из сшитого полиэтилена, требования по температуре и шаг раскладки в зависимости от них.

Особенности установки

При установке труб, изготовленных из сшитого полиэтилена, в систему напольного отопления следует учитывать следующее:

  • Диаметр трубы должен находиться в пределах от 16-ти до 25-ти мм. Более тонкие изделия дают меньшую теплоотдачу и большее гидравлическое сопротивление, а толстые увеличивают толщину напольного покрытия, чем уменьшается высота помещения.

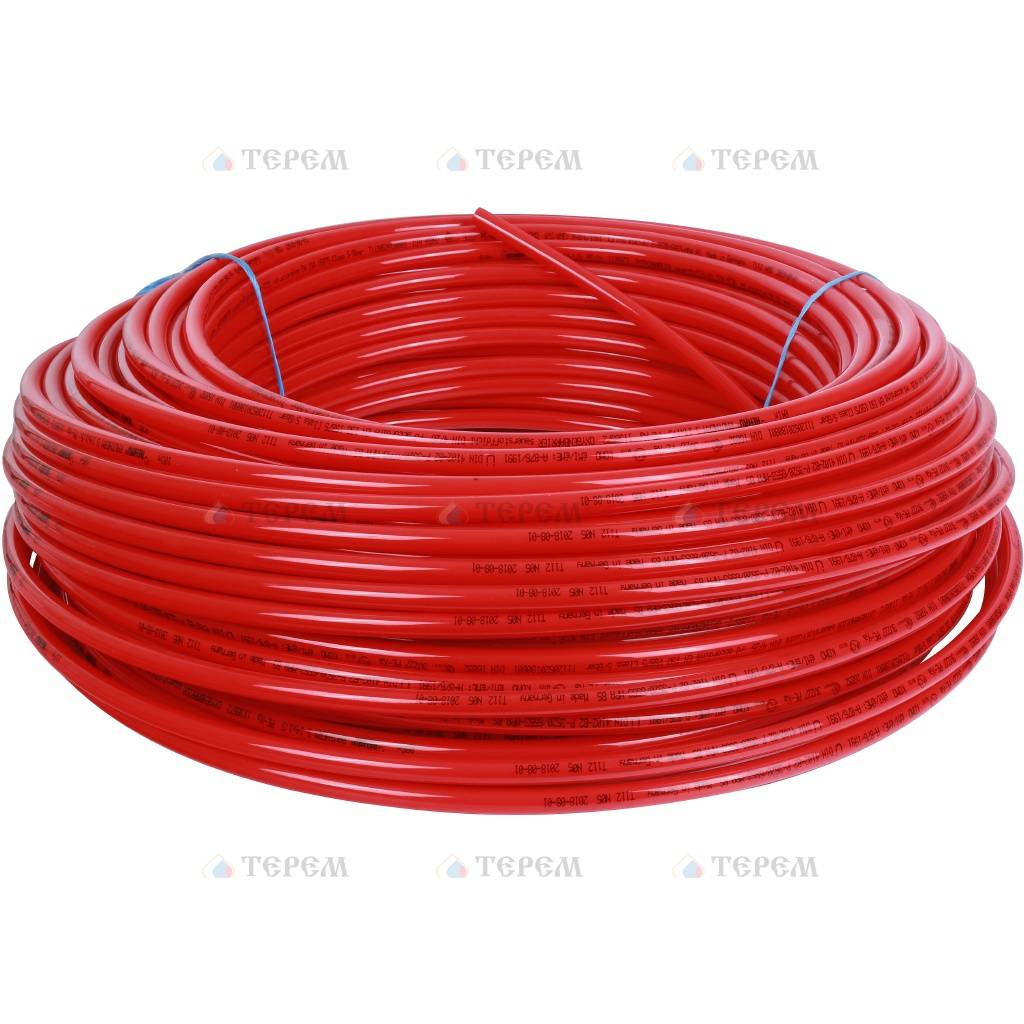

  • Трубу следует приобретать в бухтах (катушках), а не в отрезках, чтобы была возможность укладки ее цельным контуром без стыков.
  • Длина трубы является оптимальной: для диаметра 16 мм – от 60-ти до 80-ти метров, для диаметра 25 мм – не более 90-120 м. Для меньших площадей удобнее использовать электрический обогрев пола, а для больших устраивают несколько контуров, так как слишком большая длина трубы препятствует нормальной циркуляции теплоносителя.
  • Из-за высокой гибкости труба PEX плохо держится в согнутом состоянии, поэтому сразу необходимо предусмотреть ее крепление посредством скоб-защелок либо реек с установочными пазами.
  • Для увеличения эффекта теплоотдачи лучше использовать теплозащитную подложку (например, из фольгированных материалов, дающих не только отличную теплоизоляцию, но и более равномерное тепло в комнате).

ВНИМАНИЕ! Установка теплого пола в централизованные отопительные системы запрещена законом. Совет «умельцам», не боящимся закона: центральные системы отопления известны непостоянством температуры и давления (возможностью гидроударов), поэтому трубы под вашим полом могут быть аварийноопасны не только для вас, но и для живущих рядом соседей.

Теплый пол с подогревом | Водяное лучистое отопление на PexUniverse.com

О теплых полах с подогревом

Идея теплых полов восходит к римским временам и сегодня является наиболее эффективным и комфортным средством обогрева жилых домов, гаражей, мастерских, проездов и других коммерческих и промышленных объектов. Существует два типа систем теплого пола – водяная и электрическая. Источники лучистого отопления, перечисленные в этой категории, предназначены для систем водяного отопления или водяного отопления, в которых используются трубы из полиэтиленгликолята в качестве средства подачи горячей воды в область, где требуется тепло. Системы водяного отопления

обладают многочисленными преимуществами по сравнению со всеми другими существующими системами, в том числе с принудительной подачей воздуха. Они тише, требуют минимального обслуживания или вообще не требуют обслуживания и создают непревзойденный уровень комфорта при меньшем потреблении энергии. Системы напольного отопления совместимы практически со всеми типами готовых полов, включая керамическую плитку, камень, твердую древесину, ламинат, конструкционную древесину и многие другие.

Наиболее распространенные типы водяных систем лучистого отопления:

Системы лучистого отопления для полов

Когда трубы PEX устанавливаются в бетонную плиту, гипс или другую тепловую массу, такие системы называют «внутрипольными».Тепло от горячей воды внутри труб передается тепловой массе (полу), которая, в свою очередь, нагревает другие предметы в комнате. Прямой контакт PEX с цементом обеспечивает наиболее равномерное и оптимальное распределение тепла. В системах теплого пола чаще всего используются в подвалах, перекрытиях на уровне земли и многоквартирных домах со стальным каркасом.

Системы теплого пола

Когда в типичном жилом доме с деревянным каркасом требуется лучистое тепло, PEX чаще всего устанавливается под фанерным черным полом и прикрепляется непосредственно к нему.Линии PEX образуют единую петлю внутри пролета балок, затем переходят в другой пролет и так далее. Тепло поглощается полом наверху и передается в пространство наверху. Эти системы требуют качественной изоляции для поддержания эффективности и часто устанавливаются в сочетании с алюминиевыми теплообменными пластинами.

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит – это один из самых простых способов установить лучистое тепло .При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что. Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.

При покупке трубки у Radiantec мы предоставим вам трубку индивидуальной компоновки. Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным.Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении труб. Вы должны попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в шкафах разнесите ее дальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер.Как и в случае с любым другим строительным проектом, обязательно уточните свой официальный код перед началом работ.

  1. Поверх утрамбованной земли или песка установить пароизоляцию.
  2. Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
  3. Установите проволочную сетку или арматуру для бетонной плиты.
  4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек.Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
  5. Подсоедините трубопровод к коллектору плиты Radiantec и проведите испытание под давлением.

Обязательно ознакомьтесь с нашим Руководством по проектированию и строительству и звоните нам по любым вопросам. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

Что такое трубопровод PEX? – Сервисные чемпионы по сантехнике, отоплению и кондиционированию

В городе появился новый сантехнический материал, позволяющий использовать традиционные решения за свои деньги. Это трубы из сшитого полиэтилена или PEX. Те рулоны синей, красной и серой сантехники, которые свернуты, как шланг, – это трубы из полиэтилена PEX. Он гибкий, прочный и может работать с большинством сантехнических систем. Мы делимся всем, что вам нужно знать о трубах из полиэтилена PEX и о том, как они могут принести пользу вашему дому.

Почему сантехники предпочитают трубопроводы из полиэтиленгликоля (PEX)?

Одна из лучших вещей в жизни в 2021 году – это то, что у нас есть так много вариантов, когда дело доходит до строительных материалов и методов.Традиционно, когда дело касалось трубопроводов, предпочитаемыми строительными материалами были медь и сталь. Хотя эти материалы по-прежнему широко используются в сантехнической промышленности, популярность PEX растет.

Две основные причины, по которым мы видим, что все больше сантехники использует PEX, – это его стоимость и простота использования. Трубопровод из PEX может стоить 1/3 количества меди и более долговечен. Кроме того, PEX гибок. Сантехники предпочитают использовать PEX, потому что они могут легко сгибать и перемещать его в соответствии со своими потребностями.

Краткая история трубопроводов PEX В трубе

PEX нет ничего нового. Фактически, он был впервые изобретен в 1968 году немецким ученым Томасом Энглом. Энгл нашел способ сделать более мягкую и гибкую версию полиэтиленовых труб. Этот новый трубопровод впервые попал в Америку в 1980-х годах, когда он в основном использовался для теплого пола.

Хотя в Европе в 80-х годах использовались трубопроводы из полиэтиленгликоля для водопровода, некоторое время спустя они не прижились в США.Когда он впервые появился, у него были проблемы с износом. Со временем технологические достижения и различные инновации привели к достаточному количеству улучшений, и теперь трубы PEX используются в 60% нового жилищного строительства.

PEX Плюсы и минусы

Как и все остальное, трубопровод из PEX имеет некоторые недостатки. На наш взгляд, хорошее перевешивает плохое, но мы хотим, чтобы вы сами решали, какой строительный материал используется в вашем доме.

Как мы уже упоминали выше, трубы из полиэтилена PEX являются более доступным и долговечным вариантом.Хотя он не прослужит так же долго, как медные трубы, PEX не будет подвергаться коррозии, образованию ям и накипи так же, как медь. Компромисс заключается в том, что трубы из PEX ухудшатся, если домовладельцы будут регулярно использовать воду с температурой 180 ° по Фаренгейту или выше.

PEX в буквальном смысле гибок. Трубопровод можно легко сгибать вокруг углов, что устраняет необходимость в дополнительных приспособлениях и дополнительных работах. Кроме того, при реконструкции дома и установке новых труб PEX позволяет подключать трубы, не снимая гипсокартон. С другой стороны, для медных труб потребуются дополнительные фитинги и сантехник, чтобы снести вашу стену для любой домашней установки.

Может показаться, что PEX – величайшая вещь, но есть еще один недостаток, которым мы должны с вами поделиться. Трубы PEX можно устанавливать только на определенных участках. Ультрафиолет или УФ-свет могут значительно повредить PEX. Поэтому PEX можно устанавливать только под землей, в стенах или в других местах, где он не будет виден дневным светом. Еще одним недостатком является то, что PEX может быть поврежден хлором. Прежде чем рассматривать трубы PEX, убедитесь, что вы знаете, сколько хлора содержится в вашем водопроводе.

Несмотря на это, PEX имеет преимущества, о которых мы говорили ранее.Чтобы узнать больше о сантехнических материалах и решениях, спросите наших квалифицированных сантехников.

Заинтересованы в решениях для сантехники? Звоните экспертам в Service Champions!

Service Champions – единственный сертифицированный Diamond поставщик сантехники и систем отопления, вентиляции и кондиционирования воздуха в Южной Калифорнии. Мы предлагаем беспрецедентный сервис и нанимаем только самых дружелюбных сантехников и техников HVAC. Если вы находитесь в округах Лос-Анджелес, Ориндж, Риверсайд или Сан-Бернардино, запишитесь на прием сегодня. Либо позвоните по номеру вверху экрана, либо нажмите здесь, чтобы запланировать онлайн.

В чем преимущества труб из сшитого полиэтилена для теплого пола

Чтобы система теплого пола полностью работоспособна, необходимо приобретать качественные материалы. Нельзя сэкономить на покупке труб, ведь от их качества полностью будет зависеть срок эксплуатации отопительной системы. Но стоит помнить, что выбор трубок будет зависеть от конкретных обстоятельств и условий установки. В большей степени предпочтителен сшитый полиэтилен за высокое качество и набор положительных качеств.

Выбор труб

Чтобы выбрать все трубы для теплого водяного пола, важно, чтобы они соответствовали определенным требованиям, к которым относятся:

  • Способность выдерживать механические нагрузки.
  • Более длительный период обслуживания.
  • Эластичность и гибкость.
  • Высокая теплопередача.
  • Противостояние коррозионным процессам.
  • Поглощение максимального шума.
  • Экологическая безопасность.
  • Незначительный коэффициент линейного расширения и др..

Но если внимательно присмотреться к каждому из материалов, представленных на строительном рынке, можно сделать вывод, что практически каждый из них будет соответствовать этим требованиям. Для водяного теплого пола могут быть выбраны медные, полипропиленовые трубы, гофрированные стальные трубы, нержавеющая сталь или полиэтилен. Каждый из них имеет свои особенности и набор положительных качеств.

Латунные трубки вместе с нержавеющими обладают лучшими качествами и характеристиками.Их можно использовать практически в любых обстоятельствах. В некоторых случаях может быть в них и полимерная оболочка. Они отличаются очень высокой стоимостью, что не всегда интересно исполнителям.

Гофрированная сталь обеспечивает меньший расход и более легкий монтаж. По качеству они не сильно уступают медным аналогам. правда, цена чуть ли не самая высокая.

Также имеет отличные свойства Композиционная труба. Но тогда с течением времени в области расположения резьбовых соединений, а точнее внутри них, может появиться накипь.При отсутствии аккуратной установки таких трубок велика вероятность порезов и повреждений.

И все же самым современным и сложным вариантом в данном случае является труба из сшитого полиэтилена. По всем характеристикам соответствуют эксплуатационным требованиям, но по стоимости ниже, чем у других материалов.

Сшитый полиэтилен можно использовать не только для системы теплых полов, но и для всего водоснабжения. В первом случае лучше всего приобретать средства с антидиффузной защитой, сокращая до минимума кислородную проницаемость.

Понятие и виды труб из сшитого полиэтилена

Из самого названия можно предположить, что трубы сшиты в некоторых частях или отдельных элементах. На самом деле есть штапельные молекулы. Существует физический или химический метод сшивания полиэтилена. Для данного материала трубы использована формула PE-X. Но необходимо определиться с заказом, какие трубы теплого пола могут быть какие бы они ни изготовлены:

  1. рэ-га. В процессе нагрева элементов используется перекись.
  2. RE-Hb. такой полиэтилен, который был получен после обработки его имплантированным влагой силаном, и вещество, действующее как катализатор.
  3. RE-Hc. Все молекулы полимера подвергаются бомбардировке электронами.
  4. RE-Hd. Они получены с использованием азотной технологии. Встретить их в продаже можно очень редко.

Из этого можно сделать вывод, что все прочностные характеристики основаны на молекулярном уровне. Прервать все полученные сообщения практически невозможно.Это очень важное преимущество материала, правда, практически единственное.

Для водяного теплого пола наиболее подходит труба из сшитого полиэтилена. Его срок службы очень высок, а также обладает отличными прочностными характеристиками. Помимо всего этого материал обладает звукопоглощающим эффектом, высокой теплопроводностью. Процесс монтажа трубы для теплого пола из сшитого полиэтилена очень прост и не занимает много времени.

Отличный вариант представленных видов труб из сшитого полиэтилена, который получают перекисным способом.Они имеют соответствующую маркировку PE-Xa.

Положительные характеристики

Набор уникальных характеристик относится к количеству труб из сшитого полиэтилена. Основное внимание уделяется высокой термостойкости, что позволяет применять в трубопроводе подачи охлаждающей жидкости до температуры 120 градусов. Если сравнивать с другими изделиями из полимерного материала, они способны исправно работать при температуре охлаждающей жидкости не более 80 градусов. Также они отличаются обратной усадкой, отличной эластичностью, что позволяет создавать различные радиусы и изгибы контура системы теплого водяного пола.

Строго запрещены перегибы труб

Одно очень интересное качество сшитого полиэтилена – способность восстанавливаться при больших нагрузках. Если бы в таком случае использовались другие изделия, похожие по составу, они бы просто растянулись или даже разорвались. Все это приводит к оперативным ремонтным работам.

При изготовлении систем водяного теплого пола трубы из сшитого полиэтилена могут располагаться на основании с другим радиусом. Таким образом, можно легко избежать трещин, обладая свойствами и качествами материала.Стоит отметить, что на большинство стяжек пола и окружающей среды полиэтилен не оказывает негативного воздействия. Никаких осадков вредных веществ не производится даже после длительного периода эксплуатации. Качество материала позволяет системе работать дольше и в полной мере по сравнению с такими же материалами и изделиями. В течение всего времени никто не будет сталкиваться с гниющим материалом, коррозией внутри трубы и снаружи.

Использование сшитого полиэтилена в устройстве теплого водяного пола позволяет поглощать приходящие колебания.Это снижает уровень шума, попадающего в комнату.

Но ни один материал не может похвастаться только положительными качествами. Идеального варианта трубного теплого пола быть не может. Есть, хотя и незначительные, но минусы, которые следует учитывать при покупке такого материала. В некоторых случаях они могут привести к более серьезным последствиям.

Главный недостаток – кислородная проницаемость. Этот фактор может вызвать коррозию компонентов, расположенных рядом с трубопроводом. Но этого момента можно почти полностью избежать.В этом случае применяется специальное покрытие для изготовления труб из сшитого полиэтилена.

Поскольку форма таких труб очень плохо сохраняется, их лучше всего один раз надежно зафиксировать, используя соответствующие крепежные элементы (планка, защелка, скоба). У крепежа практически всегда имеются монтажные прорези, в которых возникает трубное пространство.

Можно провести сравнение труб из сшитого полиэтилена с пластиком. Эти два варианта обычно предлагает мастер при установке теплого водяного пола. Практически нет разницы в стоимости этих товаров.Выгодная стоимость есть в обоих вариантах труб.

Особое внимание в этом случае следует уделить эксплуатационным характеристикам материала. Немного хуже ведет себя устройство из сшитого полиэтилена на участках со сложными диаметрами, со значительным радиусом контура. Это свидетельствует о том, что небольшая площадь помещения, а также сложная схема укладки труб, лучше отдавать предпочтение многослойным изделиям. Но это, наверное, единственное, что может превзойти трубку из металла.Во всех других случаях варианты воплощения сшитого полиэтилена не имеют аналогов. К тому же более высокая степень надежности, чем у металла и пластика.

Кроме того, у PE-X есть и другие качества, демонстрирующие материал с лучшей стороны по сравнению с металлопластиком. Это способность выдерживать низкие температуры и даже заморозки. При этом они сохраняют свой вид и не лопаются. Сшитый полиэтилен горит только при температуре до 400 градусов. Но даже в этом случае он не выделяет в окружающую среду вредных веществ, образуя воду и углекислый газ.

не сможет воздействовать на сшитый полиэтилен и различные растворители (ароматические – толуол, алифатические – бензин, хлорированные – трихлорэтиллен). Но здесь следует соблюдать осторожность при контакте с маслами, воском, жирами и т. Д. При контакте с такими материалами может даже разбухать сшитый полиэтилен.

Вместо воды в таких изделиях можно использовать антифризы, так как они не оказывают никакого воздействия на материал. Аналогично переносятся и антикоррозионные средства, моющие средства и их аналоги.

Особенности

В качестве основных узлов для монтажа труб системы теплого водяного пола применяются напрессовочные или компрессионные фитинги из сшитого полиэтилена.Самые популярные и простые у компрессионных изделий. Для его установки потребуется сделать следующее:

  1. Используемая трубка надевается на обжимную гайку, которая должна быть направлена ​​в сторону разъема.
  2. Стопорное кольцо необходимо закрепить на трубе так, чтобы несколько кромочных срезов отошли от самой трубы примерно на 1 мм.
  3. Трубка надевается на штуцер. Произвести такое действие следует до конца.
  4. Зажимная гайка затягивается обычным ключом.

    Трубы из сшитого полиэтилена и способы гильзования компаунда

В этом случае даже не следует пытаться снимать фаску с трубы.Процесс затяжки гаек производят с осторожностью, так как можно повредить саму трубку, если не соблюдать элементарные требования к трубке. Теплый пол из полиэтилена потеряет свои свойства и качество.

При использовании напрессовочных фитингов можно получить неразъемное соединение всех элементов труб из сшитого полиэтилена. Для работы требуется применять специальное прессовое оборудование. Всего произведено следующее:

Нельзя забывать и о том, что такие материалы обладают способностью к обратной усадке. Это достигается тем, что сшитый полиэтилен для теплого пола имеет молекулярную память.После того, как труба будет вставлена ​​в розетку, даже через несколько минут попасть туда будет очень проблематично из-за плотного прилегания всех элементов.

Используйте фитинги для закручивания под стяжку пола, как возможную разгрузочную смесь.

После отделочных работ по устройству водопровода теплый пол произвести стяжку теплого пола на трубах. Для этого следует выбрать конкретную предварительную версию и закупить для этого все материалы. Стяжки для теплого пола будут зависеть от размеров устраиваемой системы, выбранного варианта заливки.Бетонная стяжка и сухая стяжка будут отличаться в зависимости от варианта. Вот и получится действительно качественный «пирог», который будет передавать большое количество тепла от цокольного этажа и потолка, согревая воздух на уровне человеческого роста.

Видео:

Видео:

Видео:

Видео:

Видео:

Теплый пол с подогревом. Преимущества и соображения :: Клапаны Apollo

Принудительное воздушное отопление, которое используется в большинстве домов и многих коммерческих зданий, имеет ряд недостатков.Во-первых, это не очень эффективно, потому что воздух отдает тепло воздуховодам, когда движется туда, где это необходимо. Во-вторых, он имеет тенденцию перемещать аллергены, что является проблемой для некоторых людей, и, в-третьих, не всегда можно провести воздуховод туда, где он нужен. Это особенно актуально для домов или пристроек, построенных из плит.

Лучистое напольное отопление решает эти проблемы. Идея состоит в том, чтобы разместить источник тепла под полом. Прохладный воздух, с которым соприкасается, нагревается и поднимается вверх.Пользователи ценят равномерное тепло без сквозняков.

Один из самых распространенных типов теплых полов – Hydronic.

«Hydronic» относится к пропусканию жидкости по трубопроводу. Обычно это горячая вода из бойлера, хотя иногда используются и другие жидкости. Это наиболее распространенный вид лучистого теплого пола. Это эффективно и регулируется с помощью термостатов и клапанов. Гидравлические системы используются внутри помещений, а также снаружи, где они тают снег на проездах и тротуарах.Наружные системы, использующие воду, должны включать антифризы.

Способы установки

Системы лучистого теплого пола подразделяются на «мокрые» и «сухие». В мокрой системе кабели или трубы закладываются в бетон, а в сухой – под полом. Сухие системы легче установить, но они более расточительны, поскольку они нагревают воздух в пространстве между трубой или кабелем и полом.

Трубопроводы для гидравлических систем

Трубопровод

PEX (сшитый полиэтилен) идеально подходит для напольного отопления, поскольку он гибкий и доступен в длинной длине.Однако важно использовать кислородный барьер PEX, а не стандартные трубы PEX. Стандартный PEX не подходит для водяного теплого пола, потому что он уязвим для диффузии кислорода. Кислородный барьер PEX имеет полимер, нанесенный на поверхность. Это предотвращает миграцию молекул кислорода в отопительную воду, где они разъедают стальные или чугунные детали.

Диффузия кислорода – это когда молекулы движутся через полиэтилен и поглощаются водой. Кислород в воде вызывает коррозию, особенно когда вода теплая.Это не проблема в обычных системах горячего и питьевого водоснабжения, потому что вода не рециркулирует.

Владельцы домов и предприятий выбирают водяные теплые полы из-за их эффективности, комфорта и простоты установки. Трубопроводы с кислородным барьером обеспечивают долгий срок службы и необходимы для предотвращения коррозии компонентов системы.

Соединительные переходники и муфты | | Теплый пол своими руками

Адаптеры

Адаптер PEX 7/8 ″

Адаптеры – это латунные фитинги, используемые для соединения трубки PEX с медной трубой ¾ ”.Поскольку адаптер предназначен для попадания пота на отрезок трубы, его можно использовать в сочетании с любым фитингом, который требуется вашей установке… медным тройником, коленом или муфтой.

Чтобы использовать переходник, сначала подготовьте фитинг к пайке, зашлифовать и обработать флюсом как охватывающий конец переходника, так и конец ¾-дюймовой трубы, к которой он будет припаян. Излишне говорить, что никогда не прикрепляйте трубку PEX к адаптеру до завершения операции пайки.

Адаптер PEX 7/8 ″ в разрезе

После охлаждения адаптера гайку и кольцо (латунное кольцо) на резьбовом конце адаптера можно надеть на PEX, затем PEX можно подсоединить к адаптеру и затянуть гайку.Некоторые люди даже не снимают гайку и обжимную муфту с адаптера. Они просто ослабляют гайку и осторожно вставляют PEX в адаптер. Независимо от вашего подхода, когда вы вставляете PEX в адаптер, вручную затяните гайку, а затем с помощью гаечного ключа надежно затяните гайку.

Муфты

Муфта PEX 7/8 ″

Очевидно, что, поскольку для соединения двух частей PEX используются муфты, пайка не требуется. Однако, когда дело доходит до крепления PEX к латунному фитингу, муфта в значительной степени идентична адаптеру… i.е., гайку, обжимную муфту и затяните хорошо и плотно.

Муфта расширена, чтобы открыть втулку и гайку

При использовании муфты для ремонта поврежденных труб в плите на уклоне, самовулканизирующаяся (прилипающая к себе) резиновая лента наматывается на латунную муфту, чтобы защитить ее от бетона.

Муфта, используемая для устранения утечки в НКТ, показана с самовулканизирующейся резиновой лентой

Примечание : Несколько лет назад компания Radiant Floor использовала латунные фитинги типа «зазубрины и зажимы» как для адаптеров, так и для муфт (см. Фото ниже).И хотя эти фитинги оказались герметичными, долговечными, чрезвычайно прочными и эффективными, у них была одна основная проблема: по сравнению с фитингами, показанными выше, их было намного сложнее установить.

Поскольку зазубрины были спроектированы так, чтобы ОЧЕНЬ плотно входить в PEX, в большинстве случаев использовался тепловой пистолет для смягчения трубки перед ее надеванием на зазубрины. Этот процесс потребовал много времени и труда… особенно в больших системах, требующих десятков подключений. Добавьте к этому виниловые рукава и множество зажимов для шлангов, и вы сможете оценить простоту новых фитингов.

Не будет преувеличением сказать, что наши новые переходники и муфты устанавливаются в в одной десятой случаев. Без нагрева трубки и с двумя общими разводными ключами установщик достигает равного или даже лучшего соединения.

Старый метод

Представьте, что вы собираете все это вместе ПОСЛЕ того, как потратите несколько минут, жонглируя удлинителем и тепловым пистолетом. Новая фурнитура собирается в десять раз быстрее и не требует электричества.

Прочие фитинги

В этом разделе упоминаются два других фитинга, а именно тройник PEX и колено Pex, показанные ниже.

Тройник PEX

Тройник PEX

Излишне говорить, что тройник PEX пригодится, когда основной коллектор , питающий цепи в зоне, выполнен из PEX вместо более часто используемой меди 3/4 дюйма. Конечно, на гораздо дешевле использовать стандартные медные тройники и адаптер PEX для разветвления цепей.Но иногда большие затраты на использование многих тройников PEX оправдываются гибкостью использования заголовка PEX в труднодоступных местах.

Колено из PEX

Колено PEX

Отводы PEX полезны всякий раз, когда в системе требуется сверхплотный изгиб. Могут быть три примера: погружение под огромную балку, маневрирование через область, заполненную препятствиями, или спуск трубопровода в очень коротком отсеке для балок, где невозможны широкие изгибы.

Как установить трубы Pex для теплого пола | Руководства по дому

PEX – это аббревиатура от сшитого полиэтилена, пластикового трубопровода, используемого установщиками для систем водяного лучистого отопления.В гидравлических системах нагретая вода циркулирует по трубкам из полиэтиленгликоля, которые проходят под полом. Установите трубку PEX перед заливкой бетонной плиты для дома или установите ее при использовании фанеры в качестве чернового пола. Для существующих плит лучше использовать маты с электроприводом, которые значительно тоньше и не увеличивают высоту существующего пола.

Перед заливкой бетонной плиты

Обсудите требования к изоляции под плитой при планировании строительства дома.Требования к изоляции зависят от таких факторов, как размер и толщина плиты, предполагаемое значение R и местный уровень грунтовых вод. При необходимости обратитесь к производителю вашей системы лучистого отопления за советом по изоляции.

Установите рекомендуемый изоляционный материал в количестве, указанном производителем.

Положите PEX поверх изоляции. Проведите трубку вдоль одной стены, изогните ее, чтобы следовать за соседней стеной, затем снова изогните, чтобы следовать за стеной, противоположной тому месту, где вы начали.Прикрепите трубку скобами к изоляции. Не прокалывайте трубку PEX. В качестве альтернативы, если арматурный стержень уже установлен, используйте проволочные стяжки, чтобы прикрепить трубы к арматурному стержню, по крайней мере, на каждом изгибе.

Изогните трубку по дуге от 6 до 8 дюймов и начните создавать серию удлиненных S-образных узоров, наматывая трубку обратно в то место, где вы начали. Продолжайте сшивать или связывать трубку. После завершения у вас должны быть два открытых конца трубки PEX рядом друг с другом в углу комнаты.

Договоритесь с подрядчиком о заливке бетоном труб из PEX для создания бетонной плиты. Убедитесь, что два открытых конца выступают из плиты, чтобы установщики могли подключить систему к источнику тепла. Бетон должен иметь толщину не менее 2 дюймов, чтобы гидронная система обеспечивала надлежащее излучение.

Фанерный пол с канавками

Прибейте листы фанеры со специальным рифлением к существующему черному полу. Канавки или каналы специально разработаны для установки труб из полиэтиленгликоля, и они удерживают его ниже уровня пола.Забейте гвозди через желобчатую фанеру и черновой пол, а затем в балки внизу.

Вставьте трубку PEX в канавки, следуя уже проложенному S-образному образцу. Вы должны оказаться в том же углу комнаты, где вы начали, что облегчит установщику подключение PEX-трубок к источнику тепла.

Нанесите затиркой тонкий слой тонкого слоя поверх рифленой фанеры, чтобы полностью покрыть трубку PEX. Дайте раствору высохнуть не менее 24 часов перед добавлением готового напольного покрытия, такого как плитка, пробка или ламинат.

Добавление PEX в ниши для балок

Просверлите несколько отверстий в балках пола вдоль одного конца комнаты, где вы собираетесь добавить водяное лучистое отопление. Просверлите несколько отверстий вдоль поперечных балок пола на другом конце комнаты. Используйте сверло Форстнера, вставленное в дрель, чтобы проделать отверстия. Выберите размер бит, соответствующий спецификациям производителя. Убедитесь, что отверстия имеют слишком большой размер, чтобы можно было легко пройти трубку.

Проденьте трубку PEX через первое отверстие.Протяните его по длине пролета балок – пространство между балками – до отверстия в следующей балке в другом конце комнаты.

Протяните трубку PEX через каждое отверстие по длине каждого пролета балок. Пропустите трубку через следующее отверстие, пока пол не будет готов.

Протяните трубку по обратному маршруту к точке, с которой вы начали. Проденьте трубку через отверстия по прямой линии обратно туда, где вы начали.

Закрепите алюминиевые пластины на трубке, забивая крепежные детали в основание пола с помощью электрического степлера.Разместите пластины по длине трубки PEX в соответствии с инструкциями производителя.

Ссылки

Предупреждения

  • При сверлении перекрытий в перекрытиях соблюдайте местные строительные нормы и правила. Неправильное сверление или надрезание балок может значительно их ослабить.
  • Если вы не сделаете изоляцию перед заливкой плиты, вы можете получить массивный бетонный радиатор, который передает очень мало тепла в дом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
