Теплый пол из металлопластиковых труб и медных изделий
Основной задачей системы теплого пола является распределение тепловой энергии в помещении с помощью циркуляции по трубопроводу горячей воды, который уложен под напольным покрытием. Наиболее частый случай – подача нагретой воды в трубы, но возможно использование раствора антифриза или этиленгликоля. Применяются для теплого пола медные трубы либо металлопластиковые.
Трубы из металлопластика отличаются прочностью и гибкостью, поэтому их часто применяют для обустройства теплых полов
Требования к системе теплого пола
Водяное отопление под напольным покрытием обладает рядом важнейших преимуществ, которые позволяют равномерно и с как можно меньшими энергозатратами обогреть помещение. Для достижения максимального эффекта необходим точный подбор труб для всей площади установки и рациональная схема их укладки.
Выбор подходящих труб для теплого пола сопряжен с некоторыми требованиями, которые к ним предъявляются:
- прекрасная теплоотдача;
- хорошая прочность;
- долговечность;
- низкое значение коэффициента расширения;
- минимально возможный радиус изгиба;
- экологичность.
От теплоотдачи используемой трубы зависит количество тепловой энергии, поступающей в помещение. Требование прочности является следующим по значимости.
Обратите внимание! Чем более прочным будет трубопровод, тем большую рабочую температуру и давление он сможет выдержать.
Для теплого пола трубы укладывают в стяжку из бетона, что усложняет замену или ремонт деталей в случае необходимости. По этой причине трубопровод должен сохранять работоспособность как можно дольше.
Теплый пол имеет многослойную структуру, поэтому трубы должны быть устойчивыми к большим нагрузкам
Учет расширения труб под влиянием высокого давления и температуры необходим для предотвращения повреждения напольного покрытия либо бетонной стяжки. Радиус изгиба изделий влияет на минимизацию риска повреждения трубопровода при изменении направления элементов. В случае аварии или поломки материал труб для теплого пола не должен причинять вред окружающей среде и здоровью человека.
Структура теплого пола
Теплый пол имеет многослойную структуру. На начальном этапе обустройства системы он выравнивается и на основание кладется материал, обладающий гидроизоляционными свойствами. Вдоль стен, примыкающих к полу, фиксируется демпферная лента. Далее вся поверхность основания покрывается теплоизоляционным материалом и на него укладываются трубы, по которым будет осуществляться циркуляция воды. На последнем этапе заливается несущий слой и выполняется укладка напольного покрытия.
Согласно стандартам, перепад высот в помещении не должен быть более 5 мм. Если пол не выровнять, то при эксплуатации могут появиться проблемы с теплоотдачей, завоздушиванием системы или увеличится гидравлическое сопротивление.
Гидроизолирующий слой защищает пол от конденсата. Для этого можно применить полиэтиленовую пленку. Демпферная лента необходима для обеспечения сбалансировки расширения стяжки при нагреве. Теплоизоляция позволит избежать теплопотерь.
Финальная заливка стяжки выполняется специальными строительными смесями или растворами.
Трубы укладываются на слой гидроизоляционного материала для защиты пола от конденсата
Рекомендуемая длина уложенных труб составляет 50-60 м и не больше 80-90 м. При превышении этих значений необходима установка коллектора. В случае, если помещение содержит 2 контура, то у коллектора должно быть 2 выхода.
Использование металлопластиковой трубы для теплых полов

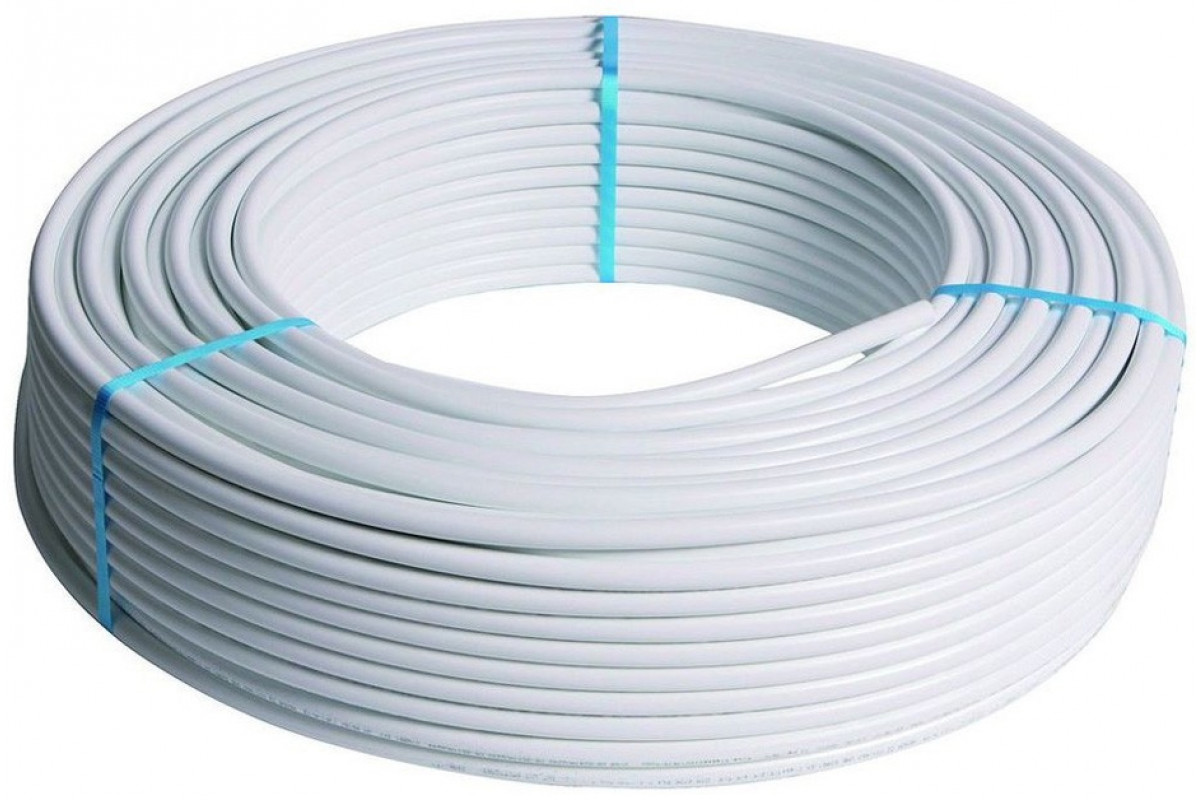

Металлопластиковые трубы являются наиболее распространенным и доступным вариантом для обустройства теплого пола.
Важно! Эти изделия имеют слоистую структуру и соединяют в себе самые лучшие качества металла и полимера.
Внутренний слой металлопластиковой трубы выполнен из полимера, который защищает трубопровод от коррозии и накипи и тем самым продлевает срок использования. Промежуточный слой – алюминиевый. Он позволяет хорошо держать форму и выдерживать значительные температуры.
Наружный слой также выполнен из полимера, который защищает алюминий от всевозможных повреждений внешней среды. Слои соединяются специальным клеем.

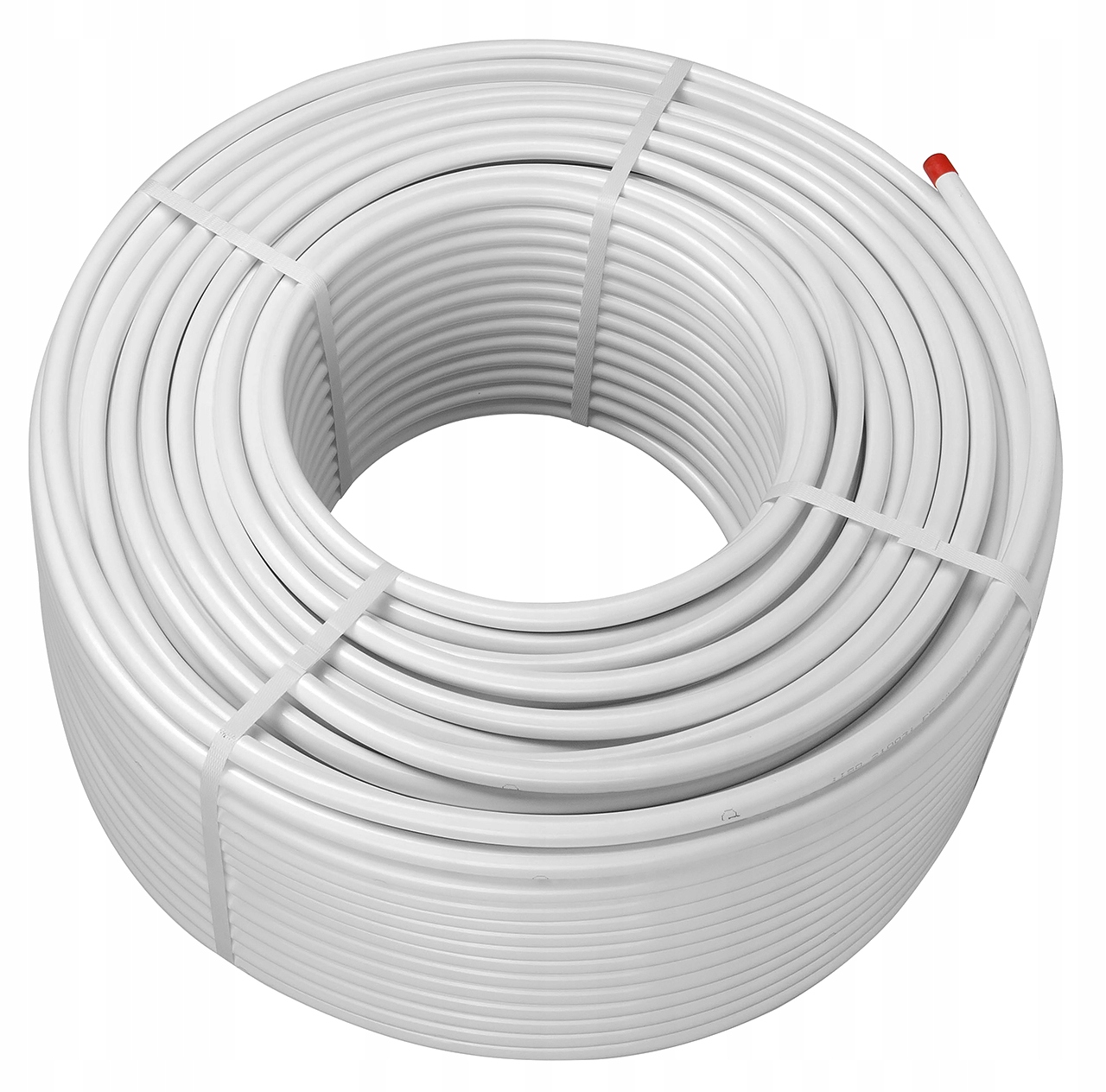

Для теплого пола металлопластиковые трубы удобны тем, что выпускаются в бухтах по 25-50 м. Под заказ можно изготовить бухты и большей протяженностью. Оптимальной считается длина трубы 60-80 метров.
Укладка и крепление металлопластиковых труб
Для теплых полов металлопластиковые трубы могут укладываться змейкой (параллельный способ) или спирально. При первом варианте желательно начинать укладку со стороны окон и стен, выходящих наружу помещения, поскольку в начале трубопровода будет наибольшая температура. Такой способ подходит для помещений малой площади.
Трубы можно фиксировать на полу при помощи пластиковых клипс или хомутов
Спиральная укладка предполагает параллельное расположение подающих и возвратных труб, что помогает компенсировать охлаждение одной из них нагревом другой. Этот способ применим для помещений с большой площадью.
При выполнении теплого пола из металлопластиковых труб стандартным является шаг укладки в 10, 15 и 20 см. При некоторых условиях может иметь место его увеличение до 25, 30 или 35 см. Возле окон и дверей происходит большая теплопотеря, что требует сокращения шага до 15 см.
Крепление металлопластиковых труб может выполняться несколькими способами. На теплоизоляционный слой помещается арматурная сетка, к которой проволокой подсоединяются изделия. Она также выполняет роль разметки армирующего элемента будущей стяжки. Обычно шаг крепления труб составляет 1 метр. Проволока не должна быть сильно притянута для предотвращения деформации из-за разницы в тепловом расширении ее и трубы.
Важные моменты устройства теплого пола
Оптимальными являются диаметры металлопластиковых труб 16, 20 и 25 мм. На выбор размеров влияют несколько факторов. Более толстая труба приводит к поднятию пола, увеличению давления в стояке. Монтаж изделий необходимо проводить по схеме. Для изгиба металлопластиковых труб используется пружина подходящего диаметра или трубогиб.
При укладке труб важно не допустить их деформации, поэтому для сгибания лучше использовать трубогиб
Все элементы системы предварительно проверяются на отсутствие деформаций. На поверхности стяжки трубы фиксируются пластиковыми крепежами. При подключении к стояку места соединений хорошо герметизируются. Также необходим проверочный пуск работы теплого пола.
Обратите внимание! Если система, находясь в тестовом режиме, способна функционировать несколько суток под давлением без появления протечек, то она собрана качественно.
После ее отключения и остывания укладывается финишная стяжка. Потребность в количестве металлопластиковых труб зависит от площади помещения, характера покрытия пола, требуемого климата. Нет необходимости обогревать зоны в местах установки мебели, бытовой техники, холодильника и т. д. Такая мера снизит затраты на устройство теплого пола.
Медные трубы для теплого пола
Труба из меди для теплого пола идеально подходит для установки подобной системы, однако, ее стоимость достаточно высока.
Медные трубы по прочности и надежности превосходят металлопластиковые, поэтому для устройства теплого водяного пола это лучший вариант
Система теплого пола из медных труб будет эффективно выполнять свои задачи не один десяток лет. Обработка меди возможна при любом температурном режиме. Давление, выдерживаемое трубами в процессе эксплуатации, составляет до 200 атм., а температура – 100 °С. Подобные показатели свидетельствуют о высокой стойкости металла к всевозможным многократным перепадам температур. Медную трубу можно замораживать и нагревать, что не выведет ее из строя.
Немаловажной характеристикой меди является ее абсолютная безвредность. Трубы обладают бактерицидными свойствами, легко монтируются благодаря пластичности и простоте гнутья.
Укладывать медные трубы можно под какое угодно половое покрытие: ламинат, плитку, паркет и другие материалы.
Устройство своими руками теплого пола из медных труб
Если основой для системы теплого пола является труба из меди, то стоит знать некоторые нюансы ее монтажа. Температура воды, которая будет подаваться в трубы, составляет примерно 30-50 °С. В качестве генератора может быть использован тепловой насос, котел низкотемпературного типа, солнечный коллектор, геотермальные воды.
Медные трубы легко гнутся, это позволяет использовать схему укладки с большим количеством изгибов
В обогревательной системе пола укладка медных труб происходит змейкой или спиралью.
Обратите внимание! Способ укладки змейкой делает несколько неравномерным распределение тепла, но при этом решается проблема холодных участков помещения (возле окон, двери).
Более равномерное распределение тепла обеспечивает укладка типа двойного червяка. При этом возле концов труб с более низкой температурой должны располагаться концы, где вода горячее.
Это наиболее рациональный способ.
Пластичность медных труб и отсутствие необходимости в дополнительных комплектующих позволяет быстро произвести укладку. В настоящее время в некоторых системах обогрева пола применяются медные трубы с пластиковым покрытием, которое позволяет увеличить герметичность и надежность стыков.
Устройство теплых полов с применением металлопластиковых или медных труб требует определенных знаний, профессиональных инструментов и оборудования. Самостоятельно работы необходимо проводить с особой осторожностью и соблюдением всех рекомендаций.
Теплый пол из металлопластиковых труб своими руками
В настоящее время экономия энергоресурсов становится все более актуальной. Обустройством недорогой системы отопления начали интересоваться многие люди. Эффективным способом решения этой задачи является монтаж теплого пола. Данный проект можно легко осуществить своими руками. В этой статье вы узнаете всю информацию, необходимую для самостоятельного монтажа системы теплый пол из металлопластика, а также фото монтажа и используемых материалов.
Плюсы и минусы
Ключевое преимущество теплого настила — экономность. Чаще всего для функционирования указанной системы используют полноценные газовые или электрические котлы, мощность которых намного превышает необходимый для работы системы показатель. Если обустроить теплые полы по всему дому или квартире, они могут служить как основным, так и вспомогательным источником тепла. Рассматриваемая система не просто делает приятным на ощупь напольное покрытие, но и применяется для обогрева зданий.
К преимуществам использования теплых полов относится:
- разовая инвестиция в проект окупиться в ближайшее время за счет экономного расхода ресурсов необходимых для нагрева теплоносителя в отопительном контуре;
- возможность качественного обогрева помещений большого размера при минимальных затратах;
- скрытый монтаж отопительной системы делает интерьер комнат более эстетичным;
- равномерный нагрев всей площади помещений.
Рассматриваемая система имеет и свои недостатки. Прежде чем начинать монтаж теплого пола нужно обязательно изучить их. Так вы сможете принять решения более взвешенно и рационально.
К недостаткам данного метода обогрева помещений относятся:
- сложный монтаж;
- необходимость использования водяных насосов;
- сложная настройка температурного режима;
- уменьшение давления в стояке;
- сложности выполнения ремонта в случае возникновение протечек;
- снижение температуры теплоносителя в отопительном контуре других квартир (если установка осуществляется в многоквартирном доме).
Чтобы снизить вероятность протечки нужно использовать металлопластиковые трубы. Металлические аналоги не подходят для решения этой задачи, поскольку они подвержены коррозийным процессам. Металлопластиковые трубы лишены этого дефекта. Поэтому они лучше всего подходят обустройства рассматриваемой системы.
Разновидности водяного теплого настила
На сегодняшний день популярность завоевали два вида технологии создания системы:
- Бетонная.
- Настильная.
Бетонный вариант заключается в размещении нагревающих компонентов под стяжкой. Эта технология характеризуется наличием значительного объема трудоемких работ, на которые к тому же нужно потратить немало времени и ресурсов. Только после полного высыхания монолитной стяжки осуществляют укладку финишного напольного покрытия. Причем максимальное время высыхания бетона до набора марочной прочности может составить двадцать восемь дней. Интересно то, что несмотря на сложность реализации, эта технология является очень популярной.
Настильная технология намного проще. Для ее реализации используют готовые стройматериалы, применение которых сильно ускоряет процедуру монтажа отопительной системы. Однако данный вариант решения задачи более дорогой. Настил нескольких слоев напольного покрытия довольно затратное дело. Настильный способ в свою очередь подразделяется на три разновидности системы: деревянную (модульную и реечную), а также полистирольную.
Этап подготовки
Какую бы технологию укладки теплого пола вы ни выбрали, нужно произвести точный расчет необходимого количества материалов для решения задачи в конкретном помещении.
Для этого нужно определить оптимальный параметр мощности отопительного контура, температуры в системе, объем теплопотерь и вариант напольного покрытия.
Останавливаться на выборе высокомощной системы теплого пола нужно в том случае, если:
- финишным покрытием будут выступать массивные гранитные или мраморные плиты, или любые другие стройматериалы, характеризующиеся высокой теплоемкостью;
- помещение обладает плохой теплоизоляцией балкона и стен;
- присутствует значительное число остекленных конструкций, таких как балкон, эркер или зимний сад;
- помещение находится на последнем или первом этаже.
На этапе подготовки также нужно демонтировать старое напольное покрытие. Освобожденную поверхность нужно выровнять. Базовый уровень основания можно увеличить, но не более, чем на пять миллиметров. Если отклонение от указанного показателя выше, необходимо осуществить выравнивание посредством дополнительной стяжки. Если данные требования проигнорировать, в будущем возможно «завоздушивание» труб, которые будут уложены.
Бетонная технология монтажа
Данная технология реализуется в несколько шагов:
Сначала на очищенное основание монтируют теплоизоляцию. Этот слой необходим для недопущения теплопотерь. Обратите внимание на то, чтобы изоляционный материал имел толщину не менее тридцати миллиметров. При этом его плотность должна составлять от 35 кг/м3 и выше. Наиболее оптимальным вариантом для решения этой задачи будет полистирол или пеноплекс.Можно применять готовые решения в виде специальных матов, обладающих фиксаторами. Такую теплоизоляцию легко монтировать. Минусом этого материала является высокая цена. Но лучше приобрести надежную теплоизоляцию, чем в ближайшем будущем столкнуться с серьезными проблемами, вызванными потерей тепла. Обязательно увеличивайте толщину изоляционного слоя, если рассчитываете повысить тепловую нагрузку в системе.
Второй шаг заключается в прикреплении демпферной ленты, компенсирующей расширение стяжки в результате нагрева бетона. Сверху теплоизоляции уложите полиэтиленовую пленку достаточной толщины.
Основа для крепления
Далее нужно уложить сетку из арматуры. К ней крепятся трубы посредством пластиковых хомутов. Для защиты компенсационных швов необходимо применять гофру. Чтобы придать большую прочность конструкции можно уложить еще один слой сетки из арматуры поверх труб из металлопластика.Теплый пол чаще всего укладывают в виде спирали или змейки. Нужно использовать около пяти метров трубных изделий на один квадратный метр поверхности пола. При этом шаг укладки должен составлять двадцать сантиметров. Для удобства подготовки схемы монтажа используют специальные компьютерные программы. Они облегчают расчет расположения петель. Для осуществления установки теплого пола в больших комнатах необходимо монтировать трубы посредством нескольких петель.Укладку трубных конструкций улиткой применяют для работ в значительных по площади помещениях. Спиральная схем монтажа трубопровода позволит равномерно распределить поступающее тепло по всей поверхности пола. Этот эффект достигается посредством чередования трубных конструкций с разными направлениями движения потоков.
Таким образом, остывающие магистрали будут находиться рядом с горячими. Схема змейка более простая. Однако она не способствует равномерному распределению тепла.
Следующий шаг предполагает проведение гидравлических испытаний. Это особенно важно, если вы осуществляете установку своими руками. Проверка позволяет выявить протечки и проверить трубы на прочность. Это дает возможность устранить выявленные дефекты еще до заливки бетона. Проверка проводится в течение одних суток. При этом давление в системе не должно быть ниже трех бар.
Если испытания теплого пола прошли успешно, можно начинать заливку стяжки. Ее показатель толщины должен быть в диапазоне от трех до пятнадцати сантиметров выше уровня трубопровода. Чтобы сделать заливку ровной нужно выставить маяки. Далее посредством применения правила осуществляют выравнивание поверхности бетона.
Срок сушки стяжки составляет около двадцати восьми дней. В течение этого периода включать систему не рекомендуется. После его окончания можно выполнить запуск конструкции.
При этом важно, чтобы температурный режим повышался постепенно. Максимальной температуры нужно достичь не раньше, чем через три дня после ввода в эксплуатацию системы.
В завершении, необходимо осуществить отделку основания финишным напольным покрытием. Для этого допустимо использовать ламинат, плитку или паркет. Причем нужно выбирать материалы, которые сочетаются с системой теплый пол. Как правило, эту информацию можно узнать в технической документации к ним.
Полистерольная технология монтажа
Ключевым преимуществом этого способа обустройства рассматриваемой системы является отсутствие необходимости заливки бетона. Это сильно упрощает и саму схему теплого пола, и установку конструкции. Использование рассматриваемой технологии дает возможность максимально сохранить показатель высоты комнаты. Поскольку толщина самого пола будет небольшой. Она формирует за счет плит из полистирола, которые выполняют роль теплоизоляции. Данный способ укладки трубопровода подходит для помещений, имеющих ограничения по нагрузке на перекрытия или при низком уровне потолков.
В трубы из полистирола монтируют пластины из алюминия, способствующие равномерному распределению потоков тепла. Трубы надежно крепятся к ним.
Если финишным покрытием будет паркет, сверху конструкции устанавливаю гипсо-волокнистый лист. Он нужен в качестве основания. Если в качестве финишного покрытия вы решите применять керамическую плитку или ламинат, желательно уложить два гипсо-волокнистых листа.
Схема полистирольной технологии монтажа выглядит следующим образом:
- Готовится базовое основание. Его нужно полностью очистить от загрязнений и пыли. В завершении необходимо проверить насколько пол ровный. Сделать это можно посредством уровня. Все имеющиеся дефекты нужно устранить, сделав поверхность максимально ровной.
- В соответствии со схемой укладки кладутся плиты из полистирола.
- Монтируются пластины из алюминия и металлопластиковые трубы. Важно, чтобы алюминиевые пластины покрывали 4/5 площади поверхности пола в комнате. Это нужно для наиболее эффективного нагрева.
- Происходит укладка гипсо-волокнистых листов.
- Монтируется окончательное напольное покрытие.
Это нужно для наиболее эффективного нагрева.Отметим, что данную технологию монтажа теплого пола можно осуществлять как на бетонном, так и на деревянном основании. Если ваш дом целиком сделан из дерева, то нужно использовать другие методики установки трубопровода.
Модульная технология монтажа для деревянных оснований
Чтобы реализовать этот способ установки нужно выполнить следующее:
- Уложить теплоизоляционный слой.
- Далее монтируют готовые модули, сделанные из ДСП. В этих плитах должны быть заранее вырезаны каналы под трубопровод и соответствующие пазы, необходимые для пластин из алюминия.
- Монтируются алюминиевые пластинки и трубная продукция с петлями, которые защелкиваются в указанных выше каналах.
- Осуществляется укладка верхнего слоя гипсо-волокнистых листов и окончательного напольного покрытия.
Реечная технология монтажа для деревянных оснований
Данный вид установки актуален для укладки системы на втором этаже деревянных зданий. Это обусловлено применением тонкого слоя теплоизоляционных материалов.
В общем виде схема монтажа выглядит так:
- Сначала нужно уложить теплоизоляцию лагами (балками перекрытия). Для этой цели применяют полистирол или минеральную вату.
- Толщина используемых в целях установки реек должна быть не менее двадцати восьми миллиметров. При этом пазы нужно делать с шириной примерно двадцать миллиметров.
- В готовые пазы устанавливают пластины из алюминия. Далее в них монтируют трубопровод.
- На последнем этапе укладывают гипсо-волокнистые листы и окончательное напольное покрытие.
Как монтировать коллекторную группу?
Какой бы способ установки теплого пола вы ни выбрали, в любом случае придется подключать шкаф для коллекторов. После этого монтажа нужно подключить к нему возвратную и подающую трубу.
По второй из них идет горячий теплоноситель, нагреваемый котлом. А по первой трубе проходит уже остывшая вода. Она поступает снова в нагревательный агрегат, где снова доводится до нужной температуры. Таким образом происходит беспрерывная циркуляция воды, обеспечиваемая специальным насосом, подключенным к системе.
Лучше всего монтировать коллекторную коробку в центре помещения. Причем делать это нужно в максимальной близости к поверхности пола. Это позволит сделать работу системы более эффективной и экономной.
На обе трубы нужно поставить запорную арматуру. Она позволит отключать трубопроводы для проведения ремонтных работ, если таковые понадобятся. Металлопластиковые трубные изделия и вентиль соединяется посредством фитинга. Затем подключают коллектор. С одной из сторон монтируется воздухоотводчик. Со второй ставится сливной кран.
Смотреть видео:
Выбор труб для теплого пола
Главное требование к трубе заделанной в стяжку теплого пола – надежность, безаварийность на все время эксплуатации (100 лет и более…) при всех режимах.
По трубопроводу будет перемещаться теплоноситель, с температурой до +50 град С, в аварийных случаях до +90 град С, при рабочем давлении 2,5 атм, и максимальном — до 4 атм.
При нагреве труба и стяжка будут расширятся по разному, поэтому материал должен быть эластичным, не разрушаясь длительное время.
А также — инертным к бетону.
Исходя из опыта создания теплых полов, имеется определенность, какой именно конструкции (марки, типа), трубы должны применяться в данных условиях и как они должны укладываться.
Но сначала рассмотрим из каких труб делать контуры (петли) не следует.
Какие трубы не подходят для теплого пола
Следующие виды труб, которые широко применяются для отопления и водоснабжения, не подходят для укладки в петли теплого пола.
- Полипропиленовые.
Весьма недорогие и легкомонтируемые не должны применяться в стяжке главным образом из-за наличия множества сварных соединений.Заделка в стяжку любых соединений не допустима.
Укладывается только цельная труба.
Сварные (спаянные) соединения полипропилена на самом деле не надежны, а их качество не поддается никакому контролю. Также этот материал более других расширяется при нагреве… - Медные.
Через медные трубопроводы внутри бетонных конструкций могут протекать вихревые токи, что приводит к быстрому разрушению стенки с образованием дыр. Медный трубопровод прокладывается только поверху конструкций, где он отличается лучшей надежностью, долговечностью, эстетикой, но его не стоит замуровывать в бетон… - Стальные гибкие гофрированные (газовые) трубы.
Заделка в бетон стальной гофры, где она не может похвастаться надежностью — всего лишь пример ее нерационального использования, при наличии гораздо более дешевых и надежных вариантов… - Полиэтиленовые.
Дешевые трубы для «полива огорода» из полиэтилена не подходят для создания теплых полов, так как не предназначены для высокой температуры и давления, не обеспечивают никакой надежности….
Укладывается только цельная труба.
Какие можно применить
Для создания контуров (петель) водяного теплого пола могут применяться трубы, которые принято называть так:
- металлопластиковые или металлополимерные;
- из сшитого полиэтилена или из модифицированного полиэтилена.
У нас большинство теплых полов ранее создавалось с помощью металлопластиковых.
Из сшитого полиэтилена
Обычный полиэтилен после специальной обработки, которую называют «сшиванием», приобретает некоторую устойчивость к повышению температуры и давления, достаточную чтобы применяться в бытовых системах отопления и горячего водоснабжения.
РЕХa и РЕХb – обозначение сшитого полиэтилена, который получен путем химической обработки. При этом по заявлениям специалистов применяются ядовитые вещества, а труба после изготовления должна быть обработана горячим паром, для удаления летучих вредностей.
Еще одна разновидность сшитого полиэтилена — РЕХc – получается путем облучения потоком электронов.
При этом достигается равномерная степень сшивки по толщине материала в отличие от РЕХa и РЕХb, для которых характерна неоднородность по толщине.
Модифицированный полиэтилен — PERT
Еще один продукт современных технологий, видоизмененный (модифицированный) полиэтилен, преобразованный в специальный полимер для высокотемпературных систем – PERT. Что означает просто Polyethylene of Raised Temperature resistance — полиэтилены повышенной термостойкости, — продукт на основе сополимеров этилен-олефинов.
Специалисты заявляют о большей экологической чистоте PERT, который синтезируется без ядовитой химии, по сравнению с РЕХ.
Технические характеристики PERT на сегодняшний день близкие к сшитому полиэтилену. Основным очевидным отличием является более высокая эластичность, — труба намного легче гнется чем РЕХ, что важно для теплого пола. А также отсутствие памяти – требуются фитинги другого вида.
Важность кислородного барьера
В трубах PERT и РЕХ должен присутствовать слой кислородного барьера, — специальной пленки, из этиленвинилола (EVOH).
Этот слой препятствует прохождению кислорода через материал трубы и насыщению им теплоносителя.
Модифицированный полиэтилен легко пропускает через себя кислород. При росте температуры с +40 град. С до +80 град. С., то степень проникновения кислорода увеличится в 10 раз.
Теплоноситель, который будет постоянно пополняться кислородом, прошедшим через стенки труб, намного быстрее выведет из строя все металлические элементы системы. Кроме того, в теплоносителе возможно ускоренное размножение бактерий.
Для теплого пола должны применяться трубы из модифицированного полиэтилена с большим сопротивлением проникновению кислорода, т.е. с барьером EVOH, который должен быт закрыт защитным слоем.
По технологии изготовления, эти трубы должны быть фактически пятислойными – например, внутренний PERT, клеевой слой, EVOH, клеевой слой, и снова PERT. Что и отражается маркировкой – PERT/ EVOH/ PERT.
Визуально проверить, присутствует ли пленка EVOH в трубах PERT и РЕХ нельзя.
Металлопластиковые

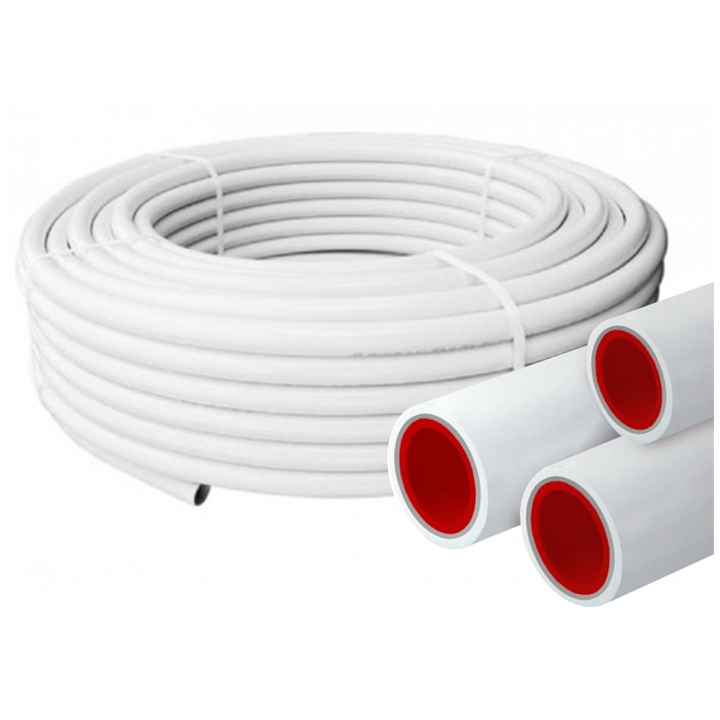

Металлопластиковые трубы (металлополимерные) являются пятислойными. Внутренний (базовый) полимерный слой, затем следует клеевой слой, слой алюминиевого сплава, клеевой слой, и оболочка из пластика.
Внутренний слой, еще называют базовой трубой, он определяет в основном характеристики всей конструкции.
Внутренний и наружный слои изготавливаются из того же модифицированного полиэтилена, — РЕХa, РЕХb, РЕХc, PERT. При этом внутренний и наружный слои могут быть из различных материалов. Например, изнутри базовым слоем может быть – РЕХc, а наружным РЕХa или PERT. У различных производителей свои предпочтения….
Толщина алюминия может варьироваться. Так для трубы диаметром 16 мм, которая в основном и применяется для теплого пола, обычная толщина алюминиевого слоя – 0,2 мм. Толщина 0,4 мм – уже премиум сегмент повышенной надежности, но такие трубы значительно более жесткие.
При создании трубы алюминиевую полосу сворачивают и сваривают с помощью лазерной сварки, при этом место стыка не заметно, его нельзя различить, если просто смотреть с торца. Такой трубопровод считается высокотехнологичной и надежной. Менее прогрессивный метод – наложение алюминия внахлест с прессованием, применяется более дешевыми азиатскими производителями.
Алюминиевый слой является эффективным кислородным барьером, не допускает значительного теплового расширения трубы, фиксирует изгиб трубы оставляя ее в заданном положении.
Что выбрать
Очевидных технических преимуществ у труб РЕХ и PERT перед металлопластиковыми не прослеживается.
Кроме того, невозможно точно утверждать по внешнему виду, что конкретный образец действительно из модифицированного (сшитого) материала и обладает заявленными характеристиками.
Также трубы без металлической армировки при нагреве подвержены значительному расширению, что придает больше сложностей в монтаже, грозит ненадежностью при ошибках, особенно в местах выхода из пола, где возможно перетирание.
В тоже время наличие алюминиевого слоя в металлопластиковой трубе уже является гарантией определенных качественных характеристик, удовлетворяющих требованиям по созданию теплых полов.
Но трубы из материала PERT сейчас начинают теснить ценой. Учитывая стоимость фитингов, отопление может получиться на 15 – 30% дешевле.
Тем не менее металлопластиковые (металлополимерные) трубы на сегодняшний день по-прежнему вызывают среди монтажников и заказчиков наибольшее доверие…
Сшитый полиэтилен или металлопластик? Какую трубу не стоит использовать для теплого пола? | Технотерм
В мире монтажа водяного теплого пола правят балом трубы из сшитого полиэтилена и металлопластика. Причем влияние последнего с каждым годом все ниже и ниже. Как так сложилось, какой трубой монтировать теплый пол и другие вопросы давайте разбирать в этом материале.
Для начала о металлопластике
Металлопластик – это ветеран из материалов для монтажа теплого пола. Славится тем, что способен держать довольно высокие температуры (до 90-95 градусов) не в ущерб самой трубе. Так же держит любую форму, которую вы зададите. Сшитый полиэтилен этим похвастаться не может.
Маркируется металлопластик, как PEX-AL-PEX и по сути отражает слои, из которых состоит сама труба. Под «AL» подразумевается алюминий, который как раз располагается посередине трубы. Он и становится камнем преткновения в выборе трубы для отопления.
Сам алюминий отвечает за прочность трубы, за линейное расширение, за кислородный барьер и за возможность работать при высоких температурах. Но вот агрессивная маркетинговая политика выделила из всех плюсов главный негативный момент – возможность расслоения трубы.
Такая вероятность действительно существует. В виду возросшей конкуренции и снижения себестоимости, многие производители действительно начали экономить на клеевом слое, который соединяет алюминий со слоями из сшитого полиэтилена.
Но при этом многие именитые марки остались верны себе и по сей день выпускают трубы отличного качества. И в целом можно рекомендовать металлопластик для использования в монтаже теплого пола.
При этом можно сказать, что некоторые его характеристики просто избыточны в теплых полах.
Трубы из сшитого полиэтилена
Тут уже видов труб будет побольше. Сейчас все, кому не лень, выпускают трубы для теплого пола под своим брендом, заказывая все на каком-то одном заводе в России или же Китае.
В отличии от металлопластика, труба не держит угол, не держит повышенные температуры. Но при этом без проблем справляется с температурным режимом водяного теплого пола.
Делятся на PEX-A,PEX-B,PEX-C и PE-RT. По сути первые три – это так называемые трубы из молекулярно сшитого полиэтилена повышенной прочности. А PE-RT – это так называемый термостойкий полиэтилен.
Трубы PEX делятся по методу сшивки (как раз это маркировки A,B,C). Можно долго спорить, какой метод сшивки лучше. И многие это даже делают. Но примем одну важную истину – разницы практически никакой.
Главный плюс PEX труб – это возможность ее восстановления при заломе трубы. Достаточно просто прогреть поврежденный участок и труба вернется в свое первоначальное состояние.
PEX трубы отлично подходят для монтажа теплого пола. Поэтому вы смело можете их использовать.
Что про PE-RT?
Данный материал является по сути самым дешевым при производстве. У труба так же стоит дешевле всего. Ее можно использовать при монтаже теплого пола. Но важно понимать, что у нее есть и свои недостатки. Ниже на графике вы можете увидеть, как теряет труба в прочности при использовании при высоких температурах (слева PEX, справа PERT)
Какую трубу не стоит использовать?
Сейчас на рынке появилось множество труб с маркировкой PE-RT, а так же PEX по очень доступным ценам. Продавцы с радостью продают их под видом труб для теплого пола. Но на самом деле у них есть одно но. Идут эти трубы без кислородного барьера, который требуется в закрытых системах отопления. Поэтому такие трубы пригодны только для систем водоснабжения.
Наличие кислородного барьера выдает маркировка EVOH. Если на трубе ее нет, значит кислородный барьер отсутствует. А если она есть, то тоже не факт, что сам барьер в итоге добавили. Обращайте внимание на производителя. Если непонятного происхождения, то есть повод задуматься о покупке. Берите только те бренды, которые существуют на рынке уже довольно давно.
Вот как-то так! Если материал был полезен, ставьте обязательно большие пальцы вверх и не забывайте подписываться на обновления.
Трубы для водяного теплого пола
Для отопления домов, квартир, коттеджей, офисов и других помещений жители Киева, Харькова и других городов вместо радиаторов используют теплый водяной пол. Воздух нагревается за счет труб, расположенных под напольным покрытием. По ним циркулирует теплоноситель с температурой 30-40 градусов Цельсия. Собственник здания самостоятельно регулирует температуру воды и режим работы отопительной системы. Это позволяет существенно снизить отопительные расходы. Помимо денежной экономии, к преимуществам относят равномерное распределение тепла по площади комнаты, а также создание комфортного и приятного микроклимата. Система теплого водяного пола состоит из следующих комплектующих – это трубы, коллекторная группа, распределительный коллектор, коллекторный шкаф и крепежное оборудование.
Быстрый нагрев помещений разной площади
Главным элементом теплового водяного пола являются трубы. Поэтому к выбору и покупке стоит подходить со всей ответственностью. Ведь от этого зависит надежная, бесперебойная и безопасная работа отопительной системы. Интернет-магазин покупателям из Киева и Харькова рекомендует покупать шланги, отвечающее следующим характеристикам:
- качественное;
- прочное;
- долговечное;
- надежное;
- функциональное.
Помимо перечисленных характеристик, трубы для водяного пола должны легко монтироваться и обеспечивать быструю циркуляцию теплоносителя и нагрев воздуха. Иметь минимальный радиус изгиба и маленький показатель коэффициента линейного расширения. Перечисленные технические характеристики играют значительную роль, так как после монтажа труба для теплого пола водяного заливается бетоном. В случае поломки придется снимать напольное покрытие и разбивать бетонную стяжку.
Высокое качество, доступная стоимость
Купить трубу для водяного теплого пола в Украине, возможно, на сайте интернет-магазина. Покупателям из Киева и Харькова предлагаем модельный ряд производителей:
В независимости производителя цена оптимальная в Украине. Помимо бренда, страны производства и стоимости, трубы для теплых полов различаются видом, диаметром, цветом, рабочей температурой и диаметром, а также радиусом изгиба.
Для производства труб под теплый пол производители используют сшитый полиэтилен или металлопластик. Трубки выпускают диаметром 16 мм и 20 мм. Полипропиленовые и металлопластиковые шланги продаются как с кислородным барьером, так и без кислородного барьера. Полиэтиленовые и пластиковые трубы для теплого пола характеризуются долговечностью, гарантированный срок эксплуатации до пятидесяти лет. А также устойчивостью к износу, трещинам, разрывам. Невысокой теплопроводимостью, то есть нагретый теплоноситель будет остывать медленнее и процесс обогрева помещения становится дольше. Комплектующие из сшитого полиэтилена продаются по низкой стоимости, имеют небольшой вес, легко и быстро устанавливаются.
Длительный эксплуатационный период
Купить металлопластиковые трубы для теплого водяного пола в магазине, возможно, по выгодной стоимости. Изделия из металлопластика объединили в себе характеристики и функциональные возможности пластиковых и стальных моделей. Поэтому проявляют устойчивость к износу и прорывам, предназначены для продолжительного эксплуатационного периода, не подвергаются коррозии и механическим повреждениям, выдерживают значительные эксплуатационные нагрузки. К преимуществам металлопластиковых труб и моделей из сшитого полиэтилена диаметром 16 и 20 мм можно отнести:
- экологическую безопасность;
- продолжительную эксплуатацию;
- невысокую теплопроводность;
- небольшой вес;
- устойчивость к агрессивным веществам;
- повышенную звукоизоляцию.
Стоит отметить, что теплоноситель по трубам распространяется с минимальным звуком. Во время обогрева помещения система теплый пол не будет создавать шум и воспроизводить звуки. А также выделять вредные вещества или запахи. Небольшой вес труб позволяет провести их быструю установку и монтаж. Помимо этого, значительно снижается нагрузка на бетонную стяжку, за счет этого эксплуатационный период теплого пола увеличивается.
Цена трубы для теплого водяного пола в независимости от количества контуров выгодная в Украине. Металлопластиковые и полипропиленовые шланги, а также трубки из сшитого полиэтилена предназначены для продолжительного эксплуатационного периода. Монтаж и установка труб в теплый водяной пол не вызовет трудностей. Ассортимент отопительного оборудования и комплектующих, представленный в интернет-магазине, характеризуется прочностью, износостойкостью, устойчивостью к механическим повреждениям. Изделия для системы отопления отправляем в Киев, Харьков и другие регионы.
Теплый пол – трубы | Орлиная гора
Трубка RadiantMax BPEX Трубка
BPEX обеспечивает комфорт и эффективность с нашими системами лучистого отопления. Эти системы варьируются от бытовых систем горячего водоснабжения и электроснабжения до коммерческих систем для использования в гаражах, промышленных зданиях, ангарах самолетов, автомойках, таянии снега и многих других областях.
Загрузить брошюру по трубкам RadiantMax BPEX
Трубки RadiantMax BPEX – это бренд, рассчитанный на долговечность.Превосходное качество и надежность трубок In-floor BPEX (кислородный барьер) начинается с молекулярного уровня. «Поперечное сшивание» создает связи между отдельными молекулярными цепями, в результате чего получается трубка с максимальной температурной и химической стойкостью.
У нас есть различные фитинги для наших трубок из PEX. Свяжитесь с Eagle Mountain по электронной почте или по телефону (585) 412-4245
RadiantMax PermaPEX Tubing
PermaPEX Tubing – это уникальная многоцелевая система трубопроводов, сочетающая в себе самые лучшие характеристики металлических и пластиковых труб.
Трубопровод PermaPEX представляет собой композитную трубу с алюминиевым сердечником, приклеенным к внутреннему и внешнему слоям пластика. Эта спроектированная комбинация материалов обеспечивает прочность металла, долговечность и долговечность пластика – все в простой в обращении и установке системе.
Загрузить брошюру RadiantMax PermaPex
Сегодня PermaPEX широко используется по всей Северной Америке в жилищном и коммерческом водопроводе, муниципальных водопроводных сетях, жилом и промышленном отоплении, системах сжатого воздуха и сжатого газа.
| Арт. № | Размеры рулона |
|---|---|
| 11878 | 3/8 дюйма x 200 футов |
| 11800 | 1/2 дюйма x 100 футов |
| 11802 | 1/2 “x 300” |
| 11810 | 5/8 “x 250” |
| 11820 | 3/4 дюйма x 100 дюймов |
| 11821 | 3/4 “x 300” |
| 11828 | 1 дюйм x 100 дюймов |
| 11830 | 1 дюйм x 300 дюймов |
| 11832 | 1 дюйм x 500 дюймов |
Ответы на 7 общих вопросов по системе Speedfit по сантехнике и отоплению
Как ведущий мировой поставщик сантехнических систем пластиковых труб и фитингов, нам каждый день задают вопросы по установке сантехники и отопления.
В этом сообщении блога мы рассмотрим 7 распространенных вопросов по сантехнике и отоплению, которые задают установщики о продуктах Speedfit. Даже с ведущими в мире решениями для пластиковой сантехники, такими как серия Speedfit, при неправильном использовании могут возникнуть проблемы во время или после установки.
Изображение: Пластиковая водопроводная система Speedfit
1. Нужно ли изолировать водопроводные трубы Speedfit?
Если существует опасность замерзания труб или чрезмерных потерь тепла, то да, вы должны изолировать пластиковую трубу, как если бы вы это делали с медной трубой.
2. Нужно ли мне использовать вставку каждый раз, когда я подсоединяю трубы Speedfit к фитингу, и почему существует два типа вставок?
Простой ответ – да, всегда используйте вставку при установке труб Speedfit, поскольку она поддерживает форму трубы.
У нас есть два типа вставок – «STS» или Superseal для пластика на пластик и «TSM» для пластика на сжатие.
STS имеет дополнительное уплотнительное кольцо, которое помогает снизить риск утечек из-за боковой нагрузки.
Вставка «TSM» не имеет уплотнительного кольца, и поэтому пропускает больше трубы в фитинг. Это важно при использовании трубы Speedfit с компрессионными фитингами, так как использование вставки TSM позволяет оливе опускаться ниже по трубе. (С компрессионными фитингами следует использовать только вставки TSM).
3. Можно ли закладывать трубу Speedfit в стяжку пола?
Строительные нормы и правила Государственная труба, уложенная в стяжку, должна быть съемной, за исключением проектов полов с подогревом.
Поэтому мы поставляем кабелепровод, который можно прикрепить к бетонному основанию. Затем трубу Speedfit можно пропустить через канал, а затем перебросить по ней.
Если когда-либо потребуется заменить, трубу можно отсоединить с каждого конца и вытащить. Следует избегать установки арматуры под стяжкой, но там, где это считается необходимым, их следует устанавливать в ящиках со съемными крышками, чтобы их можно было обслуживать.
4. Могу ли я подсоединить трубу Speedfit непосредственно к компрессионным фитингам?
Да, но только если они совместимы.
Запрещается использовать компрессионные фитинги с малой глубиной стопора трубки. Используйте вставку «TSM» и следуйте инструкциям производителя компрессионных фитингов при подключении к пластиковым трубопроводам.
5. В чем разница между трубами Speedfit PB (полибутилен) и трубами Speedfit PEX?
PB более гибкий, чем PEX, так как в катушке меньше памяти. Обе версии являются барьерными трубами и могут использоваться для одних и тех же типов монтажа.
6. При каких температурах и давлениях разрешена работа ваших труб и фитингов?
Наши трубы и фитинги допущены к работе на следующих предприятиях:
– 12 бар при 20 ° C,
– 6 бар при 65 ° C и
– 3 бара при 82 ° C – 105 ° C макс, но они могут выдерживать 114 ° C с перерывами в течение коротких периодов времени в случае неисправности термостата.
Арматура, непригодная для центрального отопления, имеет максимальную температуру 65 ° C.
7.Для водопровода и отопления, при каком давлении следует проверять трубы и фитинги?
Все трубы должны пройти гидравлические испытания. Проверьте трубы при 2 барах в течение 10 минут, а затем при 10 барах в течение 10 минут.
У вас есть вопрос к нам по сантехнике и отоплению или по нашему ассортименту пластиковых фитингов и труб Speedfit? В таком случае свяжитесь с нами.
См. Также…
Почему пластик продолжает раздвигать границы в современных кухонных установках
5 способов, которыми JG Speedfit поможет вам в проектах по установке сантехники в ограниченном пространстве
Экономия времени на установку с помощью нажимных фитингов
5 причин выбрать пластиковые сантехнические фитинги и трубы
Пластиковые цанговые фитинги Myths
Автор: JG Marketing
Гибкая труба для подпольного отопления 20 мм Прозрачная белая труба Pert для горячей воды
Описание продукта
Гибкая труба для подпольного отопления 20 мм Прозрачная белая труба Pert для горячей воды
Цвет труб теплого пола в соответствии со спецификацией dn16-32 мм Стандарт: GB, DIN, JIS, BS
Труба PE-RT наследует от материала PE хорошую гибкость, теплопроводность, химическую инертность.Между тем, конструкция специальной молекулы и синтез-продукции позволяют ему быть более устойчивыми к нагреванию и давлению в условиях высоких температур. Он подходит для домашнего отопления и большинства жилых помещений.
| DN, номинальный внешний диаметр | Средний наружный диаметр | Труба серии | |||
| мин. | макс | S5 | S4 | S3.2 | |
| Номинальная толщина стенки | |||||
| 16 | 16 | 16.3 | 2,0 | 2,2 | |
| 20 | 20 | 20,3 | 2,0 | 2,3 | 2,8 |
| 25 | 25 | 25,3 | 2,3 | 2,8 | 3,5 |
| 32 | 32 | 32,3 | 2,9 | 3,6 | 4,4 |
Основные характеристики:
1.Хорошая термостойкость и долговременная устойчивость к давлению
2. Гибкость и простота установки
3. Хорошая ударная вязкость и надежность
4. Соединение сваркой, простота установки и ремонта
5. Более высокое соотношение цены и качества
| Описание трубы PERT | |
| Артикул | Теплый пол PERT Pipe |
| Марка | OEM, ODM |
| Материал | PE-RT |
| Размер | 16 – 63 мм |
| Цвет | белый, красный, желтый, коричневый или индивидуальный |
| Подключение | термоклей |
| Давление | 0.6 МПа, 0,8 МПа, 1,0 МПа, 1,25 МПа, 1,6 МПа |
| Стандартный | ISO9001 |
| Сертификация | ISO14001, OHSAS18001, ISO9001, CE, ГОСТ |
| Приложение | для системы теплого пола |
| Гарантийный срок | 50 лет |
Преимущества
Превосходная термическая стабильность и долговременное сжатие при нагревании,
Гибкость, простая конструкция, возможность сворачивания и сгибания во время работы,
Простота в эксплуатации,
Длительное обслуживание
| Информация о продукте | |
| Имя | Труба PERT |
| Размер | дн16-32мм |
| Цвет | белый прозрачный, красный, оранжевый или по запросу |
| Стандартный | ГБ / T28799, ISO22391, DIN4721, ГОСТ52134 |
| Длина | 4м / шт., 6м / шт., 100м / рулон, 200м / рулон или по запросу |
Технические характеристики
1.материал: PE-RT
2. Размер (мм): 16 * 2,0,20 * 2,0,25 * 2,3,32 * 2,9
3. Срок поставки: 15 дней
Преимущества:
· Устойчивость к высоким температурам: максимальная рабочая температура до 70 градусов Цельсия, максимальная переходная температура до 95 градусов Цельсия
· Сохранение тепла: низкая теплопроводность, составляющая всего 1/1500 латунной трубы и 1/250 стальной трубы
· Нетоксичен: без добавок тяжелых металлов, не покрывается грязью и не заражается бактериями
· Устойчивость к коррозии: стойкость к химическим веществам или электронно-химической коррозии
· Более низкие затраты на установку: легкий вес и простота установки позволяют снизить затраты на установку на 50% по сравнению с системой металлических трубопроводов
· Более высокая пропускная способность: гладкие внутренние стенки приводят к меньшей потере давления и большему объему, чем металлические трубы
· Длительный срок службы: более 50 лет при нормальных условиях
· Переработанное и экологически чистое
Заявление:
Распределение горячей и холодной воды, теплый пол, жилой или промышленный водопровод
Краткое описание продукции
Трубы из пластмассы становятся все более важными и популярными в системах отопления, охлаждения, водоснабжения и канализации.PE-RT означает термостойкий полиэтилен. Труба PE-RT для теплого пола производится корейской SK Corp и признана идеальным продуктом для теплого пола благодаря своим санитарным условиям, благоприятным стандартам и хорошему тепловому излучению. Когда трубы с горячей водой вращаются под полом, тепло будет рассеиваться по полу.
Широко используется в системах горячего и холодного водоснабжения, в системах подогрева полов. жилая или промышленная сантехника.
Потому что полиэтилен высокой плотности не выдерживает высоких температур, поэтому он не может решить проблему горячего водоснабжения в помещении.Поэтому полиэтилен повышенной термостойкости (PE-RT) был разработан в США как новый вид трубопроводного материала, способного выдерживать высокие температуры. Помимо всех преимуществ полиэтилена высокой плотности, он хорошо решает проблему горячего водоснабжения. PE-RT – сополимер сомономера на основе этилен-октана. Он может надлежащим образом контролировать количество и распределение в разветвленной цепи молекулярной цепи полиэтилена во время полимеризации, благодаря чему материал PE-RT приобретает отличные физико-механические характеристики и более высокую термостойкость без сшивки.Его можно использовать около 50 лет при температуре передаваемой воды 70 ° C (градус Цельсия) и давлении 0,97 МПа.
Физико-механические показатели PE-RT:
Материалы PE-RT обладают отличными физико-механическими характеристиками без сшивки:
1. Хорошая термическая стабильность и длительная устойчивость к давлению
2.Отличная устойчивость к растрескиванию под воздействием окружающей среды
3. Хорошая гибкость и прочность
4. Способность к низкотемпературным ударам
5. Отличные показатели здоровья
Медь против пластиковых труб | TM Hughes & Son
Ремонтируем ли мы трубы или устанавливаем новую систему центрального отопления, нас часто спрашивают, какую трубу лучше всего использовать из меди или пластика.
На этот вопрос нет простого ответа, он зависит от ситуации. У обоих материалов есть свои достоинства и недостатки.
Чтобы больше узнать о материалах труб, вам сначала необходимо знать, как правильно применять как медные, так и пластиковые трубы.
Применение пластиковых труб
- Установки центрального отопления
- Подключение к медным трубам, новым и существующим
- Горячее и холодное водоснабжение
- Прохождение через балки
- Прохождение под полом
- Прохождение через ограниченное пространство
- Полы с подогревом
- Подключение котла
- Установки центрального отопления
- Газовые трубы
- Горячая и холодная сантехника
- Длинные прямые участки
- Присоединение к радиатору
Теперь давайте посмотрим на преимущества и недостатки каждой трубы
Пластиковая труба в жилых домах с начала 1960-х годов.Трубы PEX являются наиболее часто используемыми пластиковыми трубами в Великобритании.
Труба из многослойного полиэтилена высокой плотности. Прочный и гибкий, сгибается на 90 градусов. Труба PEX идеальна для бытовых и коммерческих систем горячего и холодного водоснабжения.
Вы не поверите, но медные трубы использовались в водопроводных системах на протяжении тысячелетий. Медь предпочитает другие металлы, поскольку она имеет лучшую коррозионную стойкость к воде. Медь не реагирует на воду, в отличие от других металлов, которые могут выделять в воду токсины.
Пластиковые трубы Преимущества
- Пластик стал популярным, потому что он дешевле меди и проще в установке.
- Лучшая коррозионная стойкость, чем у меди
- Лучшая способность к расширению и сжатию, чем у меди, с меньшей вероятностью разрыва в условиях замерзания.
- Лучше справляется с повышенным давлением воды
- Дешевле покупать и легче укладывать, чем медь
- Гибкость позволяет изгибать трубы, что означает меньшее количество стыков и меньший риск утечки.
- Удерживает тепло лучше, чем медь
- Недостатки пластиковых труб
- Непригодны для использования на открытом воздухе
- Не подлежат переработке, вредны для окружающей среды
- Пластик не так долго, как медь
Преимущества медных труб
- Устойчивость к бактериям
- Подходит для использования на открытом воздухе
- Длительный срок службы до 70 лет
- Перерабатываемая, экологически чистая
- Медная труба Недостатки
- Труднее работать, чем пластик, труднее резать и нельзя изгибать.
- Дороже, чем пластик
- Более подвержен утечкам, чем пластик
- Требуется больше соединений, чем пластик
Как медные, так и пластиковые трубы имеют свои преимущества и недостатки. Когда мы работаем с трубами в домашних или коммерческих помещениях, мы используем те трубы, которые наиболее подходят для конкретного применения.
Всякий раз, когда устанавливается новая труба, она не обязательно должна быть «или» или «». Медные и пластиковые трубы можно комбинировать, поэтому вы получаете лучшее из обоих миров.Использование медной трубы в местах, наиболее подходящих для меди, и использование пластиковой трубы в местах, более подходящих для пластика.
Давайте возьмем новую установку центрального отопления в качестве примера. Мы будем использовать медную трубу для подключения к вашему котлу и радиаторам. Установим пластиковую трубу «за кадром». Скрытый под полом, где он легко и быстро устанавливается. Последнее место, где вы хотите протечь, – это под полом. При использовании пластиковых труб вероятность протечки практически отсутствует.
Правильное сочетание медных и пластиковых труб дает вам чистую, низкую в обслуживании, эффективную систему по самой выгодной цене.
Труба PEX-AL-PEX 20 мм – БИЛЕТ 50 МЕТРОВ – Утверждено WRAS
График поставок Мы доставим ваш заказ сразу.
Все онлайн-товары есть в наличии на наших складах в Великобритании.
Доставка Товара осуществляется Складом теплых полов по адресу Покупателя, указанному в Заказе. Подпись, указывающая на безопасное получение Товара, может потребоваться при доставке или получении. В тех случаях, когда по адресу не может находиться людей, мы рекомендуем оставить курьеру записку с рекомендацией доставить товар ближайшему соседу или о безопасном месте, где можно оставить товар.Тем не менее, обратите внимание, что в том случае, если оставлена записка с советом курьеру оставить доставку у соседа или, в случае безопасного места, чтобы оставить товар, это делается исключительно на риск покупателя, и склад с подогревом полов не может быть удержан. несет ответственность за любые утерянные или недостающие предметы в этих случаях. Оставление посылки без подписи остается на усмотрение курьера, и мы не можем гарантировать, что товар будет оставлен, если никто не будет доступен для подписи для получения, независимо от того, сообщали вы нам об этом ранее или нет.Если наш курьер пытается доставить товар, но в здании нет человека, который мог бы подписать и получить товар, и курьер не уверен, что товары будут в безопасности, если они оставлены без подписи, то товары могут быть возвращены на местный курьерский склад. Затем мы можем предоставить клиентам контактные данные курьера и данные о доставке, чтобы изменить доставку в удобное время, однако любые расходы по повторной доставке будут за счет клиентов. Если курьер пытается доставить по адресу, указанному в первоначальном заказе, но доставка по этому адресу отклонена и запрошен новый адрес доставки, то склад с подогревом полов оставляет за собой право выставить заказчику счет на любую стоимость повторной доставки, которую он взимается курьером сверх той суммы, которая была бы понесена за доставку по адресу, указанному в первоначальном заказе.
ОГРАНИЧЕННЫЙ ДОСТУП ПОСТАВКИ: Клиент должен немедленно сообщить нам по телефону или электронной почте, если доступ к его адресу доставки ограничен для небольших транспортных средств доставки или доступ ограничен по любой другой причине. Если склад с подогревом полов не был проинформирован покупателем в достаточное время, чтобы можно было организовать меньшее транспортное средство для доставки товаров, то клиент может нести ответственность за повторную доставку, если повторная доставка с использованием меньшего транспортного средства обязательный.
Если Покупатель не принимает поставку Товара, то, без ограничения каких-либо других прав или средств правовой защиты, доступных для Склада с подогревом полов, Продавец (Склад с подогревом полов) может хранить Товары до фактической доставки и взимать с Покупателя разумные расходы. (включая страховку) хранения вместе со стоимостью повторной доставки.Если покупатель решает отменить доставку после того, как заказ был отправлен и затем возвращен продавцу, продавец может вычесть стоимость доставки из любого кредита, причитающегося покупателю.
Риск повреждения или утраты Товара переходит к Покупателю, в случае, если Товары должны быть доставлены на территорию Покупателя, во время доставки или, если Покупатель неправомерно не принимает доставку Товара, во время когда Продавец подал заявку на доставку Товара.
Несмотря на доставку и переход риска в отношении Товаров или любое другое положение настоящих Условий, имущество в Товарах не переходит к Покупателю до тех пор, пока Склад с подогревом полов не получит наличными или безналичным платежом в размере полной стоимости товара. Товары вместе с любыми расходами в отношении НДС, перевозки, страхования, хранения и доставки.
Бесплатная доставка на следующий рабочий день распространяется только на адреса доставки на материковой части Великобритании, и заказы должны быть размещены до 13:00 с понедельника по пятницу. Все заказы, размещенные после 13:00 пятницы и до 13:00 понедельника, будут доставлены по адресу доставки во вторник. Возможна доставка в субботу, хотя будет взиматься дополнительная плата за доставку. Заказы, отправленные на Нормандские острова, будут оплачиваться без НДС или, в случае онлайн-заказа, НДС будет полностью возмещен после обработки заказа.Для заказов, отправленных на адреса за пределами материковой части Великобритании, может взиматься минимальная плата за доставку. Для более крупных заказов, таких как поставки на поддонах, которые должны быть отправлены по адресам за пределами материковой части Великобритании, это может повлечь дополнительные расходы на доставку по сравнению с указанными в вашем заказе, и мы можем связаться с вами, чтобы сообщить о дополнительных расходах на доставку до отправки. Бесплатная доставка по Великобритании применяется к заказам, доставляемым на материковую часть Великобритании, на общую сумму 69,00 фунтов стерлингов или более без НДС.
Ваш заказ будет доставлен сторонним курьером или службой доставки на условиях доставки на следующий день.Мы рекомендуем вам убедиться, что вы получили свой заказ перед бронированием любых установщиков, стяжек и т. Д. Любые даты, указанные для доставки Товаров, являются ориентировочными, и Склад с подогревом полов не несет ответственности за любую задержку доставки Товаров по любой причине .
Это обслуживание на следующий день также распространяется на комплекты Ecofilm при условии, что мы получили удовлетворительный план этажа с подробным описанием всех размеров комнаты и соответствующей информацией до 13:00 в день размещения заказа.
Лист технических данных трубы | Jupiter Heating Systems Ltd
JUPITER Многослойная композитная труба
Многослойная композитная труба
JUPITER MLC pipe
Многослойная композитная труба JUPITER – идеальное решение для многих типов водопроводных и отопительных систем.
Области применения Труба JUPITER MLC подходит для использования в водопроводных системах, соединениях радиаторов и под полом
отопление.
Полномочия Полная сертификация всеми соответствующими органами по испытаниям и одобрению. Производство проходит через высочайший контроль качества, включая BS EN ISO 9001: 2000. Он производится в Германии в соответствии с DIN 16836. Все трубы MLC, произведенные в Германии, имеют минимальный расчетный срок службы 200 лет и гарантию производителя 10 лет
Описание Пятислойная композитная труба предлагает непревзойденные преимущества продукта: алюминиевый сердечник на 100% непроницаем для кислорода.Он компенсирует и снижает силы отдачи и тепловое расширение при изменении температуры. Система разработана для простого, безопасного и быстрого монтажа труб; просто согните, разрежьте по длине, скосите, соедините и прижмите.
Размеры Трубы JUPITER MLC доступны в размерах от 16 мм до 63 мм для множества бытовых и коммерческих применений, от стен с рейками до стояков.
Производительность
Внутренняя и внешняя полиэтиленовые трубы предотвращают образование накипи и коррозии, а особая комбинация перекрывающегося алюминия и полиэтилена повышенной температуры (PE-RT) гарантирует, что JUPITER MLC является полноценной пластиковой альтернативой меди, и теперь дает монтажнику преимущества как металла, так и пластик, но без недостатков.
Преимущество трубы PE-RT заключается в ее повышенной гибкости по сравнению с PE-X (меньший радиус изгиба) и 100% герметичности.
PE-RT имеет максимальное номинальное значение температуры / давления 70 ° C при 10 бар.
Радиус изгиба: 5 x d (внешний диаметр)
Примечание по другим многослойным трубам
Для пластиковых труб (PB, PP-R, PE-X, PE-X-MD) DIN 4726 определяет требования к скорости диффузии, которые должны быть соблюдены, чтобы утверждать, что труба защищена от диффузии.Согласно этому стандарту, трубы с защитой от диффузии должны иметь скорость диффузии кислорода <0,10 г / (м³xd) в день при 40 ° C, где d - внутренний диаметр трубы.
В идеальных условиях только что изготовленная труба, которая не была повреждена ультрафиолетовым светом, истиранием и т. Д., Должна иметь скорость проникновения кислорода приблизительно 0,005 г / л (м³xд).
В зависимости от температуры системы и т. Д. Скорость проникновения кислорода может возрасти.
ТрубыPE-X соответствуют только стандарту, но технически не являются на 100% безопасными для диффузии, как трубы с алюминиевым сердечником.
Гидравлическое отопление для теплого пола с белыми металлопластиковыми трубами. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 62794663.
Гидравлическое отопление для теплого пола с белыми металлопластиковыми трубами. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 62794663.Гидравлическое отопление для полов с подогревом, белый металлопластиковый трубопровод.Услуги по укладке полов, ремонту домов, сезонному благоустройству. Системы теплого пола. Цветной круглый значок вектора плоский дизайн.
M L XL EPSТаблица размеров
| Размер изображения | Идеально подходит для |
| S | Интернет и блоги, социальные сети и мобильные приложения. |
| M | Брошюры и каталоги, журналы и открытки. |
| л | Плакаты и баннеры для дома и улицы. |
| XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всесторонний
5000 x 5000 пикселей | 42.3 см x 42,3 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
5000 x 5000 пикселей | 42,3 см x 42,3 см | 300 точек на дюйм | JPG
Скачать
Купить одно изображение
6 кредитов
Самая низкая цена
с планом подписки
- Попробовать 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие векторы
Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.
