Учимся пользоваться мультиметром | HamLab
Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:
DCV – измерение постоянного напряжения
ACV – измерение переменного напряжения
DCA – измерение постоянного тока
hFE – измерение коэффициента передачи транзистора
– генератор прямоугольных импульсов
o))) – прозвонка
-измерение сопротивления
Приступим к измерениям.

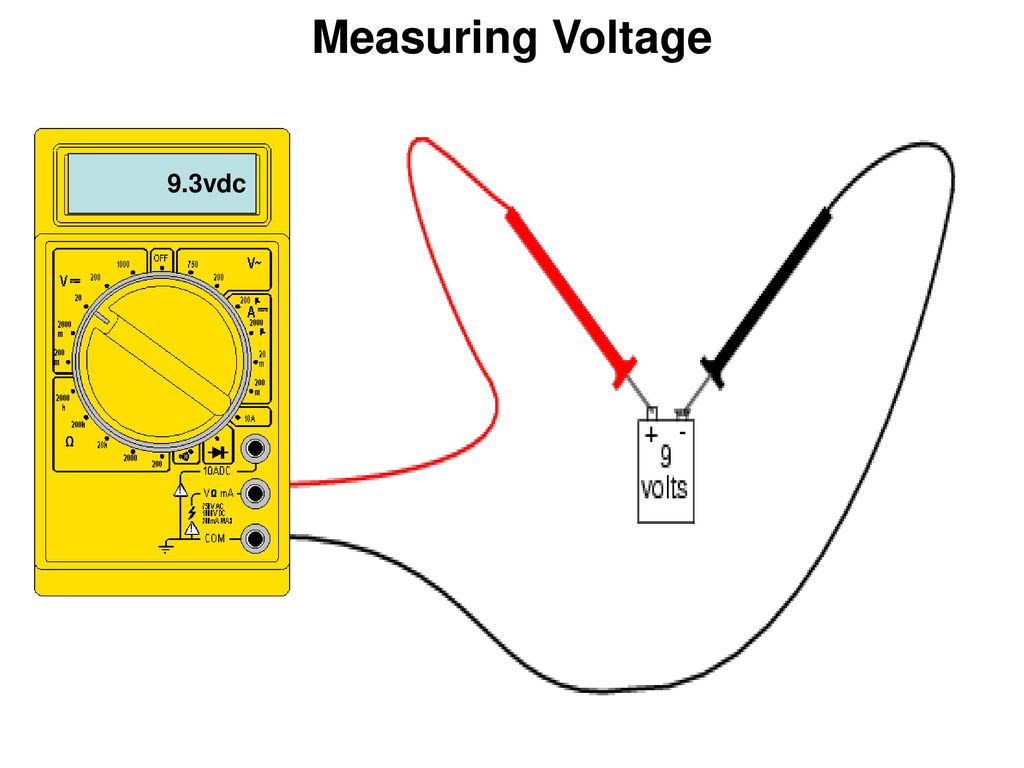

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.
Красным к плюсу, а черным к минусу.рис 1.
Рис. 1.
На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак “-” рис 2.
Рис. 2.
Если же на индикаторе высветилась 1 рис 3.
Рис. 3.
значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.
Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.
Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.
Рис. 4.
На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.
Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.
Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода.
Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.
Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.
Рис. 5.
напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.
Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого резистора 8.3 кОм.
Рис.
6.
Постскриптум.
Если на дисплее высвечивается значок батареи рис. 7,
Рис.7.
ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.
В некоторых случаях для удобства пользованием щупами советую надеть на них “крокодилы” рис. 8.
Рис. 8.
Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.
Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,
Рис. 9.
Рис.
10.
стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру
Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.
© Савицкий А. 2006 г.
Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!
Кнопка hold на мультиметре. Как пользоваться мультиметром для измерений. Кнопка hold на мультиметре
ГлавнаяРазноеКнопка hold на мультиметре
Как пользоваться мультиметром. | Лайфхаки
( “Technology”).
Мультиметр также часто называют “Мультитестером”, потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока.
Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т. д. одним словом – “Мульти” (для многого) “тестер”.
Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа – термопары), индуктивности катушек, емкости конденсаторов.
Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов “XL830L”, каким пользуюсь я.
В комплект его поставки входит набор простеньких “Щупов” (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или – удобные.
Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки – держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах “Щупа” могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.
Перед тем, как начать пользоваться мультиметром по полной программе – посмотрим на наш цифровой тестер поближе.В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9 – максимальное значение. При разряде питающей батареи на нем появляется соответствующая надпись: “bat”.
Под табло находятся две кнопки. Слева кнопка “Hold” – удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот. И справа – “Back Light” – подсветка экрана синим цветом (при замерах в условиях плохого освещения. С тыльной стороны на корпусе мультиметра имеется откидная ножка – подставка (для удобного размещения тестера на столе.
Питается цифровой мультиметр 9-ти вольтовой батарейкой типа “Крона”. Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.Внизу красным обведен наш элемент питания, а вверху – плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.
Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные “Щупы”. Общий принцип здесь следующий:Черный провод (его называют по разному: общий, com, Common, масса) это – минус. Мы его к соответствующему гнезду мультитестера с подписью “COM подсоединяем”. Красный – в гнездо справа от него, это – наш “Плюс”.
Оставшееся свободным гнездо слева – для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и – без предохранителя, о чем свидетельствует предупреждающая надпись “Unfused”. Так что будьте внимательны – не сожгите устройство!
Также обратите внимание на знак предупреждения (красный треугольник. Под ним написано: MAX 600v. Это – максимально допустимый предел измерений напряжения для данного мультиметра (600 вольт.
Предупреждение! Запомните следующее правило: если измеряемые значения напряжения (вольты) или силы тока (амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений.
Теперь, собственно, – как пользоваться мультиметром и как переключать эти самые “Пределы”?
Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение “OFF” (прибор выключен. Стрелку мы можем вращать в любом направлении и таким образом “Говорим” мультитестеру что именно хотим измерить или – с каким максимальным пределом будем работать.
Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он “Течет” по высоковольтным линиям проводов от генераторов электростанций в наши дома, “зажигает” наши лампы освещения и “питает” различные бытовые электроприборы.
Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения.
Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:
DCV = DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.ACV = AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение.DCA – (анг. Direct Current Amperage) – сила тока постоянного напряжения (в амперах).ACA – (анг. Alternating Current Amperage) – сила тока переменного напряжения (в амперах).
Теперь, – можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая – переменного напряжений.Видите – две буквы “DC” в левом нижнем углу на фото выше? Это значит что левее (относительно положения “OFF”) мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока.
Теперь предлагаю вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса “CR 2032” номиналом 3, 3 вольта. Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке – 3, 3V и это – ток постоянный. Соответственно – выставляем на круговом переключателе “Предел” измерений по шкале постоянного тока в 20 вольт.
Обратите внимание на отмеченный красным знак “” на батарейке. К этой ее стороне мы прикладываем “Плюс” (красный щуп), а к обратной стороне – “землю” (черный.
Примечание: если перепутать полярность (к плюсу – минус, а к минусу – плюс) т. е. – поменять “Щупы” местами – ничего страшного не произойдет, просто перед результатом на цифровом табло вы увидите знак “минус”. Сами значения измерений останутся верными.
Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера.
Там отображаются цифры “1. 42”. Значит в нашей батарейке сейчас 1. 42 вольта (вместо положенных трех. С размаху ее – в мусорное ведро! Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.
Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.Более совершенные образцы мультиметров показывают еще и емкость элементов – “F” (она измеряется в фарадах) и индуктивность – “L” (вычисляется в Генри – ” Гн “.
Следующая позиция переключателя – 600 вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток – переменный и значение шкалы – в несколько раз выше необходимого – 220-ти V..Порядок “Щупов” в розетке роли не играет.
Следующая позиция – 200 вольт (вот на ней напряжение в розетке мерить не нужно – сгорит мультиметр.
Правее у нас – цифра “200” со значком “µ” (микроампер – миллионная часть ампера. Подобные значения величин могут использоваться в разного рода электрических схемах.
Следующим на шкале – “2m” (два миллиампера – две тысячных ампера. Показатель преимущественно в транзисторах встречается. Далее – “200m” – аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя – “10A” (максимальная сила тока – десять ампер. Это – территория больших токов, будьте внимательны! Здесь нам нужно будет красный “щуп” включить в специальное гнездо, обозначенное на фото как “10ADC”.
Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.
Представьте себе такую ситуацию (как оказалось – весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск “Счастливого Конца” автоматически превращается в отдельную задачу.
Вот тут-то нам на выручку и придет режим использования мультитестера в качестве “Звонилки” кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее – организовать это самое КЗ (короткое замыкание.
В слаботочных сетях (к которым относятся компьютерные ЛВС) это – совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить) и также очищаем от изоляции любую пару его проводников. А затем – просто скручиваем их между собой, создавая в линии “Петлю”. Ей богу, это быстрее показать на фото, чем описывать словами.
lajfhak.ru-land.com
Кнопка hold на мультиметре. Мультиметры, такие одинаковые и при этом такие разные
Учимся пользоваться мультиметром | HamLab
Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметреDT 830.Стоит он относительно недорого около 4 у.е.Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений.
DCV – измерение постоянного напряжения
ACV – измерение переменного напряжения
DCA – измерение постоянного тока
hFE – измерение коэффициента передачи транзистора
– генератор прямоугольных импульсов
o))) – прозвонка
-измерение сопротивления
Приступим к измерениям.
При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.
Рис. 1.
На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак “-” рис 2.
Рис. 2.
Если же на индикаторе высветилась 1 рис 3.
Рис. 3.
значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.
Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.
Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.
Рис. 4.
На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо. Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.
Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.
Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.
Рис.
5.
напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.
Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого рез
les66.ru
%PDF-1.5 % 159 0 obj >/OCGs[233 0 R]>>/Pages 158 0 R/Type/Catalog>> endobj 232 0 obj >stream 2013-06-14T09:06:27ZAdobe InDesign CS3 (5.0.4)2013-06-14T13:38:29+04:002013-06-14T13:38:29+04:00
7.5 Quartz PDFContext1FalseTrue104.800149177.800000Millimeters
0 0.0 297.071 504.0]/Type/Page>>
endobj
242 0 obj
>stream
HWKo7Bpqwww.ridgid-piter.com
Получайте точные показания каждый раз: Руководство для начинающих по использованию мультиметра — Полное руководство
Каждый производитель должен знать, как пользоваться мультиметром, так как это важный шаг к изучению электроники. В этом руководстве мы рассмотрим все стандартные функции цифрового мультиметра (DMM).
Вы узнаете о мультиметрах следующее:
- Для чего используется мультиметр?
- Различные части мультиметра
- Правильный выбор мультиметра
- Символы мультиметра
- Измерение напряжения
- Измерение тока
- Измерение сопротивления
- Проверка непрерывности
- Проверка диодов
- Тестирование транзисторов
- Замена предохранителя/аккумулятора
Для чего используется мультиметр? Врач не может услышать сердцебиение без стетоскопа. Точно так же производителю нужен мультиметр для отладки электронной схемы. Как мы не можем увидеть глазами, как электричество течет в нашей цепи.
Вот несколько движений, когда вашим первым оружием будет мультиметр при создании проекта электроники.
- Почему моя схема не работает?
- Сколько заряда у моей батареи?
- Все соединения в порядке?
- Перемычка оборвана или нет?
И многие другие подобные движения, которые вы найдете, поскольку все они являются частью кривой обучения. Просто подключите щупы мультиметра к цепи и станьте ее частью.
2. Различные части мультиметра:Почти все мультиметры имеют четыре основные части, классифицируемые как:
- Дисплей
- Ручка выбора
- Порты
- Датчики
Все цифровые мультиметры оснащены дисплеем для отображения измеренных значений.
Размер, форма и типы дисплея различаются в разных мультиметрах. В основном все цифровые мультиметры будут иметь как минимум четырехзначный дисплей.
Кроме того, он будет иметь несколько символов для отображения различных функций, таких как отрицательный знак, символ выбора ручки, символ удержания и многие другие.
Как правило, цифровой мультиметр имеет кнопку для включения подсветки дисплея для лучшей видимости в темноте.
2. Ручка выбора:Все мультиметры имеют ручку выбора в центральной части. Ручка выбора позволяет пользователю переключаться между различными вариантами измерения, доступными для мультиметра.
Например, для измерения напряжения, тока или сопротивления и т. д.
3. Порты:Каждый мультиметр должен иметь как минимум три порта в нижней части.
Будет порт COM , который обозначает общий, и он всегда будет подключен к земле или «-» в любой цепи постоянного тока, поскольку переменный ток не имеет полярности.
Примечание. Всегда подключайте черный щуп к порту COM .
Другим портом будет мАВ·Ом. будет использоваться для измерения напряжения, силы тока в миллиамперном диапазоне, сопротивления, диодов, проверки целостности цепи и многого другого. Кроме того, этот порт будет иметь внутренний предохранитель в соответствии с максимальным номинальным током для защиты.
Другой специальный порт — 10A . Используется для измерения только тока в диапазоне ампер >200 мА. Кроме того, этот порт будет иметь внутренний предохранитель в соответствии с максимальным номинальным током для защиты.
4. Щупы:Каждый мультиметр поставляется как минимум с двумя щупами: один черный, а другой красный.
Примечание: Это просто разница в цвете, остальные оба зонда имеют одинаковые свойства. Поскольку черный означает отрицательный, а красный – положительный в качестве стандарта.
Ваш мультиметр будет иметь другие датчики, если он имеет дополнительные функции, такие как измерение температуры.
Стандартный зонд имеет защитное кольцо. Это предотвращает случайное попадание вашей руки в измерительную цепь под напряжением. Поэтому всегда держите датчик над этим защитным кольцом, так как это является промышленной практикой для вашей безопасности.
3. Правильный выбор мультиметра:Выбор хорошего мультиметра важен для вашего использования, а также для вашей безопасности.
Выбор правильного мультиметра зависит от ваших требований. Многие цифровые мультиметры будут иметь дополнительные функции, такие как измерение емкости, температуры или частоты и т.д.
Кроме того, все цифровые мультиметры имеют разные классы категорий, такие как CAT I, CAT II , CAT III и CAT IV. Все категории имеют разные требования к использованию, указанные в данной таблице.
Итак, если вы производитель или любитель электроники, как и мы, то CAT I будет больше, чем вам нужно.
Кроме того, предусмотрены различные уровни защиты в зависимости от измеряемого напряжения для каждой категории, показанной в таблице.
Поэтому мультиметр CAT I имеет достаточную защиту для измерения напряжения до 600 В. Кроме того, для вашей защиты предусмотрены различные защиты от пиковых переходных напряжений. Подробнее ознакомиться с руководством по технике безопасности Fluke Multimeter можно здесь.
Кроме того, мы рекомендуем вам покупать мультиметры с
- Защитным покрытием из твердой резины столько раз, сколько вы уроните цифровой мультиметр.
- Крышка должна иметь подставку, чтобы можно было держать оба щупа одновременно, не держа в руках мультиметр.
- Должен иметь подсветку, если вы работаете с цифровым мультиметром на открытом воздухе.
На ручке выбора мультиметра имеются различные символы. Каждый представляет разные значения.
Общие символы: напряжение постоянного тока, напряжение переменного тока, постоянный ток, сопротивление, диод, непрерывность и т. д.
Кроме того, чтобы лучше понять, как правильно выбрать ручку мультиметра, вы можете нажимать различные кнопки, приведенные ниже, чтобы увидеть, в какой области вы можете установить ручку мультиметра.
5. Измерение напряжения:Измерим напряжение батарейки ААА. Теперь подключите черный щуп к порту COM , а красный щуп к порту мАОм.
Мы хотим измерить аккумулятор, а все аккумуляторы и портативная электроника работают на постоянном токе (DC). Таким образом, наша ручка выбора будет установлена на V с прямой линией, поскольку она представляет собой напряжение постоянного тока.
Теперь мы знаем, что напряжение батареи AAA будет около 1,5 В. Поэтому установите ручку на 2 В постоянного тока.
Теперь аккуратно поместите красный щуп на «+» батареи, а черный щуп на «-» батареи и слегка надавите для лучшего контакта между клеммой батареи и иглой щупа.
На дисплее мультиметра вы увидите напряжение батареи около 1,5 В.
Примечание. Всегда помните, что измерение напряжения выполняется параллельно, а не последовательно.
Что, если мы установим ручку на 20 В вместо 2 В?Мультиметр по-прежнему будет показывать показания, но они будут менее точными, чем диапазон 2 В.
Таким образом, для обеспечения высокой точности измерений необходимо выбрать правильный диапазон.
Что если поменять местами красный и черный щуп? Что делать, если вы не знаете полярность клемм аккумулятора?Не волнуйтесь, ничего страшного не произойдет. Мультиметр будет отображать на дисплее только отрицательное значение.
Это лучший способ узнать правильную полярность любой батареи или контактов питания в цепи.
Почему мой мультиметр показывает 1 или -1 на дисплее? На дисплее цифрового мультиметра будет отображаться 1 или -1 в условиях перегрузки (когда измеренное значение превышает выбранный вами диапазон.
Поэтому увеличьте диапазон выбора на один шаг и более, если он снова показывает 1.
Примечание: – Некоторые мультиметры имеют функцию автоматического выбора диапазона, поэтому вам не нужно беспокоиться о правильном выборе диапазона.Вы можете проверить мультиметр Fluke177
Чтобы измерить напряжение на любом компоненте, вам нужно просто подключить два щупа к его клеммам. Для примера простой схемы свечения светодиода давайте измерим падение напряжения на различных компонентах, в результате чего падение напряжения на светодиоде составит около 2 В.
Давайте измерим падение напряжения на резисторе 1K, используемом в цепи. Что составляет около 7,46 В, как показано на дисплее мультиметра.
С помощью мультиметра можно измерить падение напряжения на любом компоненте цепи. И общее падение каждого компонента будет равно напряжению источника. Поэтому в нашем примере напряжение источника составляет 9,51 В (новая батарея 9 В), что эквивалентно 2,06 В + 7,46 В.
⚠ Во многих модулях контакты VCC и GND расположены близко друг к другу.
Поэтому следите за тем, чтобы красный и черный щупы не касались друг друга во время измерения напряжения. Это приведет к короткому замыканию VCC и GND цепи, и она может перегореть.
Для измерения напряжения переменного тока (AC) необходимо установить ручку в положение V с волновым символом, представляющим напряжение переменного тока. Теперь вам нужно выбрать подходящий диапазон для вашего измерения.
Переменное напряжение не имеет полярности; поэтому подсоедините любой зонд к любой клемме. В этом примере мы измеряем напряжение переменного тока, поступающее на 12 В SMPS. В настоящее время значение напряжения переменного тока сети составляет около 256 В (230 В и 110 В являются стандартным напряжением сети).
⚠ Всегда принимайте надлежащие меры предосторожности перед измерением высокого напряжения переменного тока.
6. Измерение тока: Измерение тока с помощью мультиметра немного сложнее, так как ток необходимо измерять последовательно.
Таким образом, чтобы измерить ток в любой цепи, вам необходимо подключить мультиметр последовательно в той конкретной токовой петле, которую вы хотите измерить.
Поэтому для этого вам необходимо разорвать существующую цепь, чтобы последовательно добавить щупы мультиметра.
Мультиметр будет выступать в качестве провода в вашей цепи и измерять ток, проходящий по его проводу.
Как вы видите, мы измеряем ток в элементарной цепи светодиода, подключенной к резистору 1K и батарее 9V. Поэтому установите ручку выбора на диапазон 20 мА.
Помните, что вы можете измерять ток до 200 мА постоянного тока, используя порт мАОм. Если вы хотите считать ток более 200 мА, вам необходимо вставить красный щуп в порт 10A . И ручка выбора тоже на 10А.
⚠ Будьте осторожны при измерении больших токов, так как они могут быть смертельными.
Более продвинутый мультиметр, такой как Fluke177, также может измерять ток в цепи переменного тока.
Предположим, вам необходимо ежедневно измерять большой ток. В этом случае мы предлагаем использовать клещи для измерения тока, так как это безопаснее, чем обычный мультиметр.
Измерение тока необходимо при разработке проекта с низким энергопотреблением. Поскольку от потребляемого тока зависит, как долго ваша батарея будет обеспечивать питание.
⚠ После измерения не забудьте его выключить, так как у большинства из нас есть ужасная привычка измерять напряжение напрямую мультиметром, не глядя на настройку ручки. И если вы измеряете напряжение с помощью ручки, установленной на токе, вы закорачиваете VCC и GND измерительной цепи. Это взорвет внутренний предохранитель вашего мультиметра. Кроме того, его выключение сэкономит заряд батареи.
7. Измерение сопротивления:Измерить сопротивление резистора с помощью мультиметра очень просто.
Резисторы не имеют полярности, так что не стоит об этом беспокоиться.
Как правило, все сквозные резисторы имеют цветовой код, а резисторы для поверхностного монтажа имеют код номинала.
Тем не менее, измерение сопротивления может быть удобной функцией.
Измерьте сопротивление резистора 1 кОм с помощью мультиметра.
Нам известен номинал резистора; поэтому установите ручку на 2K в Ом обл. Если вы не знаете значение резистора, начните с центра, который составляет 20 кОм, и начните измерение.
Теперь вам нужно просто аккуратно прижать красный и черный щупы к выводам резистора. И дисплей мультиметра покажет значение.
Если вы выбрали 20K и отображаемое значение меньше 2, вы можете использовать диапазон 2K для большей точности. Если он показывает 1 или OL (перегрузка), перейдите к следующему более значимому значению, которое равно 200k.
Повторяйте тот же процесс, пока не получите желаемый диапазон измерения.
Примечание. Разные резисторы имеют разную точность, и большинство из них имеют точность 5%. Это означает, что фактическое значение резистора 1K может отличаться на ±5%. Поэтому измеренное значение будет около 1К, а не точное значение 1К.
Проверка целостности аналогична измерению сопротивления. Просто поместите оба щупа мультиметра в любые две точки измерительной цепи.
Предположим, сопротивление низкое, порядка нескольких Ом. В этом случае мультиметр издаст звуковой сигнал и отобразит значение, близкое к 0, что обеспечит надлежащий проводящий путь между двумя точками измерения.
Если значение сопротивления высокое, звуковой сигнал не подается, а значение на дисплее будет 1, если две точки полностью изолированы. Он покажет высокое значение сопротивления между двумя точками.
Проверка непрерывности наиболее необходима для определения правильности соединения между двумя точками цепи. Этот тест также помогает нам обнаружить две точки, которые не должны быть соединены. Установите ручку выбора на символ, похожий на динамик, чтобы выполнить проверку непрерывности.
Как видите, мы проверяем целостность дорожки печатной платы. Первый тест определяет электрическое соединение.
Мы слышим звуковой сигнал, и на дисплее отображается 0.
Во втором тесте отсутствует электрическое соединение. Таким образом, звуковой сигнал не звучит, и на дисплее отображается 1.
Еще один удобный трюк с прозвонкой цепи, вы можете проверить, работает ли светодиод или нет. Кроме того, вы можете найти полярность светодиода, используя этот метод.
9. Тестирование диодов:Тестирование диодов аналогично тесту непрерывности, но в этом тесте измеритель не издает звуковой сигнал.
Установите ручку выбора на символ диода и приложите щупы к диоду.
Хороший диод прямого действия показывает падение напряжения на диоде от 0,5 до 0,8 вольт. Следовательно, наш диод исправен.
Примечание. Некоторые германиевые диоды также имеют низкое падение напряжения от 0,2 до 0,3 вольт.
Неисправный диод (обрыв) не позволяет току течь в любом направлении, поэтому на индикаторе отображается 1 или OL.
И если диод закорочен, он позволит току течь в обоих направлениях и получить правильное значение падения напряжения в обоих направлениях.
Немногие недорогие мультиметры имеют функцию проверки транзисторов. У них есть символ Hfe на ручке выбора, который представляет усиление постоянного тока транзистора. Выполнив этот тест, вы также можете определить правильные выводы транзистора.
В этом примере мы будем использовать хорошо известный NPN-транзистор BC547 с Hfe от 110 до 800. Если вы знаете распиновку своего транзистора, вставьте его в соответствии со слотами, указанными рядом с 9.0031 Hfe выбор.
Если транзистор в хорошем состоянии, прибор покажет коэффициент усиления по постоянному току от 110 до 800 в соответствии с техническими данными.
В итоге получаем значение 364 значит транзистор в рабочем состоянии.
Теперь попробуем вставить транзистор не той стороной.
Прибор покажет 0 на дисплее, так как вывод транзистора не совпадает. Вы можете протестировать транзисторы PNP и NPN.
11.
Замена предохранителя или батареи: Если батарея вашего мультиметра разрядилась или вы случайно перегорели внутренний предохранитель во время обучения. Не волнуйся; мы уверены, что каждый из нас хотя бы раз перегорал предохранитель мультиметра.
Пора менять. Вам нужно открыть заднюю крышку мультиметра. Сначала потребуется открутить несколько винтов, чтобы открыть заднюю крышку. И там вы увидите два предохранителя на плате мультиметра. Найдите сгоревший предохранитель и замените его на предохранитель того же номинала.
Под платой мы видим 9Вольтовая батарея и мы заменим ее аналогичной батареей.
Заключение: Мы надеемся, что теперь вы знаете, как пользоваться мультиметром, и это поможет повысить уровень ваших проектов в области электроники на один шаг. Поделитесь своей историей/опытом использования вашего первого мультиметра в разделе комментариев ниже.
И если вам нравится читать наш контент, рассмотрите возможность подписки на нашу еженедельную рассылку, чтобы получать больше обновлений.
Что такое мультиметр? – Основы электроники: Видеоурок по основам
Из курса: Основы электроники: основы
Что такое мультиметр?
“ – При работе с электроникой мультиметр является незаменимым инструментом для проверки и устранения неполадок в цепях. Это ваша первая линия защиты для отслеживания проблем. Мультиметр — это единое устройство, которое может измерять различные электрические величины, и большинство современных мультиметров имеют цифровой дисплей, подобный этому, поэтому их называют цифровыми мультиметрами или цифровыми мультиметрами. Вы можете купить цифровой мультиметр в большинстве магазинов бытовой техники или электроники, а также в интернет-магазинах, таких как SparkFun или amazon.
com. И существует широкий спектр мультиметров от разных производителей, которые различаются по своим возможностям. При выборе цифрового мультиметра, как минимум, убедитесь, что он может измерять напряжение, ток, сопротивление и электрическую непрерывность. Это базовый цифровой мультиметр, который измеряет только эти четыре потребности. Я купил его на сайте SparkFun.com, который продает его как недорогую модель начального уровня. Так что, если вы начинающий любитель с ограниченным бюджетом, то такой цифровой мультиметр должен вам хорошо подойти. Если вы хотите получить что-то с большими возможностями, я бы порекомендовал цифровой мультиметр, такой как Extech MN36, который я позаимствовал у своей жены. В дополнение к четырем основным измерениям цифрового мультиметра, он также может измерять емкость, частоту и температуру, а также имеет удобную возможность автоматически устанавливать диапазон измерений, чтобы вам не приходилось этого делать. Я включил документ под названием DMM List.pdf, который содержит информацию об обоих этих цифровых мультиметрах в файле упражнений для этого видео.
Вы должны выбрать цифровой мультиметр, исходя из своего бюджета и потребностей. Я буду использовать цифровой мультиметр от SparkFun, потому что его достаточно для того, что мне нужно измерить на протяжении всего курса. Этот цифровой мультиметр состоит из трех основных частей. Вверху находится дисплей, где я буду читать значение измерения. Ниже находится ручка выбора, которую я буду использовать для выбора типа измерения, которое я хочу измерить: напряжение, ток, сопротивление или непрерывность. А когда я не использую цифровой мультиметр, я всегда держу эту ручку в выключенном положении, чтобы сэкономить заряд батареи. В нижней части цифрового мультиметра находятся три порта, которые я буду использовать для подключения пробника. Это основные игольчатые щупы, которые обычно окрашены в красный и черный цвета. Между щупами нет никакой разницы, кроме их цвета, но черный щуп обычно подключается к общему заземлению или отрицательному эталону в цепи, а затем красный щуп используется для проверки напряжения в других точках цепи.
Щупы для этого мультиметра используют тип разъема, называемый банановым разъемом, потому что штекер предположительно выглядит как банан. Этот тип разъема распространен среди мультиметров и позволяет подключать различные типы пробников. Теперь у меня есть два датчика, но на цифровом мультиметре три порта. Итак, к какому порту я должен подключить каждый зонд? Черный щуп самый простой. Поскольку я обычно подключаю его к общему заземлению для измерения напряжения, я подключаю черный кабель к порту с маркировкой com, что означает общий. Это оставляет мне два варианта красного щупа, и я почти всегда использую порт справа для миллиампер, вольт и омов. Я буду подключать датчик к этому порту для всех измерений сопротивления и напряжения, а также для измерения меньших токов, менее 200 миллиампер. Этот другой порт специально разработан для измерения больших токов до 10 ампер. Я редко когда-либо использую этот порт, и в этом курсе я буду проводить только измерения, требующие, чтобы красный щуп был подключен к правой стороне.
