Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV – измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора

– генератор прямоугольных импульсов

o))) – прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи. Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак “-” рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент.Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

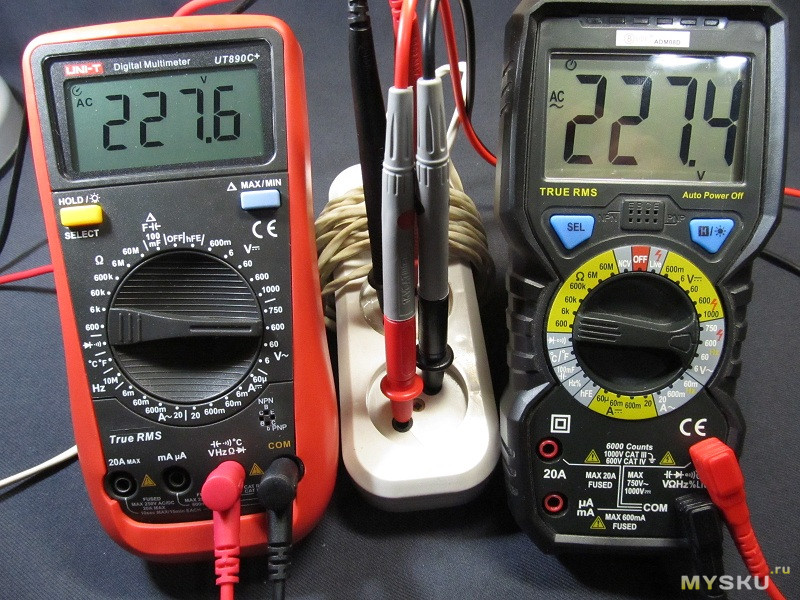

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т.е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.

Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого  резистора 8.3 кОм.

Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них “крокодилы” рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

© Савицкий А. 2006 г.

Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!
