Монтаж кабеля тёплого пола под плитку и ламинат

Кабельный тёплый пол — оптимальное решение для обогрева помещений любого назначения. Изоляция нагревательных элементов от внешней среды делает такие электрические полы безопаснее и надежнее других вариантов. В этой статье мы рассмотрим особенности монтажа кабеля тёплого пола под плитку, а также под ламинат.

Что нужно предусмотреть перед укладкой кабеля тёплого пола под плитку?

Сложность монтажа кабельного тёплого пола зависит от многих факторов, которые обязательно нужно учитывать:

Этажность. Этот фактор влияет на итоговую толщину тёплого пола. Так, например, для помещений на первом этаже обязательным является слой тёплоизоляции, который не даст холоду проникнуть через фундамент и сбережет тепло внутри помещения. Также, в таких случаях, рекомендуется использовать нагревательный кабель большей мощности.
Тип помещения. Помещения с повышенным уровнем влажности — ванная комната или кухня, требуют качественной гидроизоляции.
Черновая поверхность пола. Укладка нагревательного кабеля производится на ровную поверхность, поэтому перед установкой тёплых полов необходимо выполнить выравнивающую стяжку. Так, например, монтаж кабельного тёплого пола на бетонный пол производится на минимальную стяжку или вовсе без нее.
Количество мебели. Монтаж кабеля тёплого пола под плитку производится только в местах свободных от низкой мебели и бытовой техники. Установленная на тёплый пол мебель и техника будет нагреваться, что может привести к перегреву кабеля и выходу его из строя.
Тип кабеля. Монтаж одножильного кабельного тёплого пола предполагает, что оба его конца необходимо подключать к терморегулятору. Это делает его укладку более сложной. Двухжильный кабель подключается к терморегулятору одним концом, а второй имеет специальную заглушку, поэтому его укладка проще.

Если решить эти вопросы еще на этапе планирования, то процесс укладки тёплого пола пройдет гораздо быстрее и без непредвиденных «сюрпризов».

Как уложить кабель тёплого пола под плитку? Этапы монтажа.

Весь процесс монтажа тёплого пола можно разделить на несколько этапов. Рассмотрим подробнее каждый из них.

Подготовительный этап. На этом этапе нужно провести следующие работы:

создается план расстановки мебели;
составляется схема укладки греющего кабеля с учетом расстановки мебели;
проверяется готовность электропроводки к повышенным нагрузкам;
производится расчет необходимых материалов;
производится черновая подготовка поверхности пола под укладку кабеля — если пол гладкий и без дефектов, то можно обойтись уборкой, а затем грунтовкой поверхности. Если же имеется старое покрытие, то его нужно полностью снять и все неровности выровнять бетонным раствором или самовыравнивающейся смесью;
выполняется гидроизоляция для помещений с повышенной влажностью.

Теплоизоляция поверхности. На данном этапе нужно уложить изоляционный материал на пол. Для лучшего теплоизоляционного эффекта рекомендуется утеплить и несколько сантиметров стены прилегающей к полу. Для этого можно использовать пенополистирол, пенофол, полипропилен, минеральную вату или же комбинацию из нескольких материалов.
Установка датчика температуры и подготовка к укладке кабеля. Для установки температурного датчика нужно сделать строго вертикальный канал от места установки терморегулятора до места измерения температуры. Датчик помещается в металлопластиковую трубку и укладывается в этот канал. Он должен находиться между жилами греющего кабеля и не касаться их, иначе измерения будут неверными. Также на данном этапе нужно установить монтажную ленту или специальную монтажную сетку для крепления нагревающего кабеля.
Укладка кабеля тёплого пола. Перед началом работы нужно проверить сопротивление кабеля мультиметром. Показания не должны отличаться от паспортных более чем на 10%. После проверки можно приступать к укладке. Когда монтируется электрический тёплый пол под плитку, кабелем формируется рисунок по схеме укладки. Нужно придерживаться одинакового расстояния между витками кабеля, иначе прогрев будет неравномерным. После окончания монтажа нагревательных элементов тёплого пола под плитку, кабель нужно проверить на работоспособность. Для этого производится повторный замер сопротивления кабеля мультиметром.
Заливка стяжки. Чтобы избежать повреждений, греющий кабель для тёплого пола под плитку должен покрываться слоем бетонной стяжки. Толщина стяжки должна быть от 3 до 5 см. Через несколько дней поверхность стяжки высохнет. Полностью “пирог” стяжки высохнет только через 3-4 недели (зависит от погодных условий). Обращаем ваше внимание на то, что до полного высыхания стяжки запрещается включать тёплый пол.
Укладка плитки. Когда поверхность стяжки затвердела можно приступать к укладке плитки. Перед укладкой плитки нужно удостовериться, что при заливке стяжки нагревательный кабель не пострадал. Для этого еще раз нужно измерить сопротивление нагревательных элементов. Все показания измерений заносятся в протокол, который прилагается к паспорту нагревательного кабеля.
Подключение терморегулятора. Рекомендуется устанавливать терморегулятор уже после полного высыхания стяжки, чтобы избежать случайного включения тёплого пола до этого момента. Компания DS Electronics выпускает терморегуляторы terneo. В ассортименте компании представлены как простые механические терморегуляторы, так и сложные программируемые устройства с Wi-Fi. Благодаря минималистичному дизайну они хорошо вписываются в современный интерьер.

Уложить кабельный тёплый пол под плитку можно самостоятельно, обладая некоторыми навыками и сноровкой. Но допущенные ошибки негативно могут отразиться на качестве обогрева и повлекут за собой немалые траты. Поэтому лучше эту работу предоставить профессионалам.

Особенности кабельного тёплого пола под ламинат

Кабельный пол под ламинат укладывается таким же образом, как и под плитку, только есть некоторые особенности его эксплуатации. Деревянные поверхности плохо переносят перегрев, поэтому на терморегуляторах рекомендуется устанавливать температуру нагрева не выше 27 ℃. Установка терморегуляторов terneo позволит точно контролировать температуру в помещении и избежать перегрева поверхности пола. Несоблюдение этого правила приведет к рассыханию и деформации деревянного напольного покрытия. Также с этой целью рекомендуется использовать под деревянные полы нагревательные кабели мощностью 80-100 Вт/м2.

Выводы

Правильно установленный нагревательный кабель для тёплого пола под плитку прослужит несколько десятков лет. За время работы компенсирует стоимость всех элементов и временные неудобства при его монтаже.
Доверьте установку тёплого пола профессионалам, и тогда проблем во время монтажа будет минимум, а обогрев будет качественным и безопасным.

Оцените новость:

Как сделать электрический теплый пол своими руками: монтаж и подключение

Доброго времени суток всем, кто открыл эту статью!

В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления.

Это, во многих случаях, сильно упрощает монтаж такой системы отопления.

Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола

Существует три основных вида электрического теплого пола:

Кабельные системы — представляют из себя специальные греющие кабеля.
Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Подключение электрического теплого пола

Схема подключения электрического теплого пола

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор.

Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции.

Кабельные системы укладываются в слой стяжки или в слой плиточного клея.

Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать.

Для этого пользуются следующими соотношениями:

Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).

Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

Монтаж кабельной системы

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки.

Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать.

Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день.

Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

Укладка теплоизоляции на основание.
Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.

Проверка на отсутствие повреждений и работоспособность системы.
Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.
Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.

Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Монтаж электрического теплого пола под плитку

Укладка электрического теплого пола в слой клея

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея.

Последовательность действий здесь будет следующая:

Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

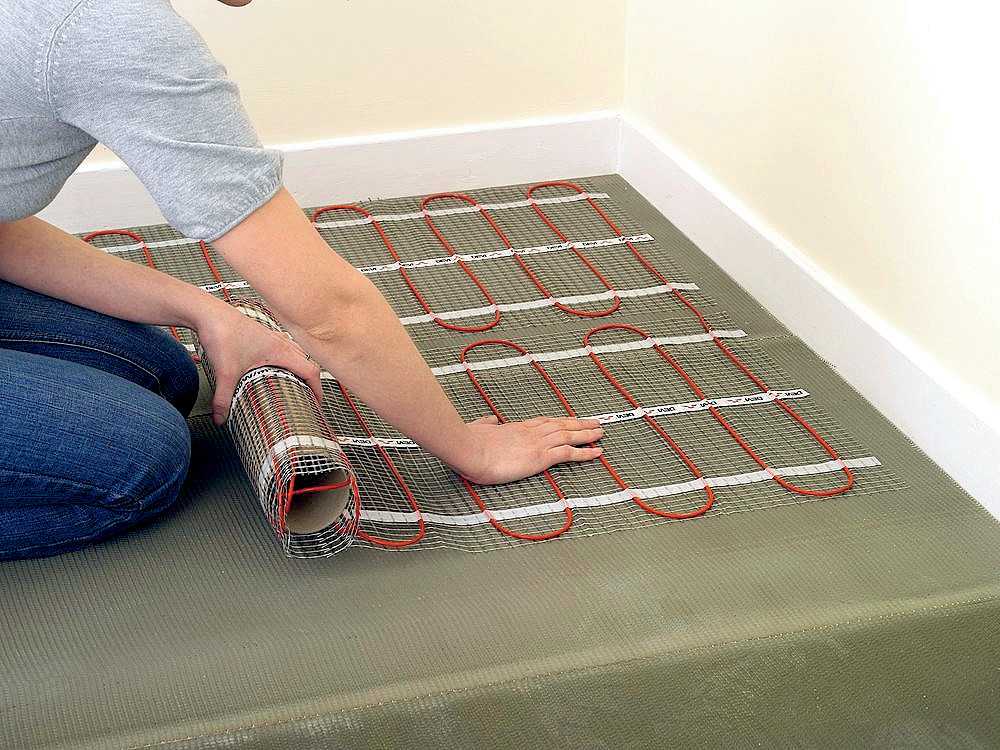

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Инфракрасный пленочный теплый пол

Инфракрасный пленочный теплый пол характеристики

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум.

Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины.

Нагрев осуществляется при помощи инфракрасного излучения.

Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж инфракрасного пленочного теплого пола

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат.

Для монтажа такого теплого пола существуют следующие требования:

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Включение и эксплуатация электрического теплого пола

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея.

Период высыхания должен быть указан на упаковке этих строительных смесей.

При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие.

После чего можно снизить температуру на регуляторе до нужной вам.

Требования к безопасности для электрического теплого пола

Запрещается самостоятельно укорачивать длину греющей части.
Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов.

Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Монтаж и укладка электрического теплого пола под плитку – видео как сделать

Содержание

Почему именно электрический?
Что первым делом выполняют перед укладкой электрического «тёплого пола»?
Укладка греющего кабеля
По какой схеме нужно укладывать кабель, и сколько его требуется?
Процесс монтажа греющего кабеля
Укладка «тёплого пола» из сетчатых матов
Инфракрасный тёплый пол
Особенности и преимущества инфракрасного тёплого пола
Укладка инфракрасной плёнки
Смотрите видео: монтаж электрического тёплого пола

Электрический тёплый пол – отличное решение для равномерного подогрева пола в жилье. Особенно это актуально для тех районов, где отсутствует газопровод и довольно суровый климат.

Несмотря на определённую сложность и длительность монтажа тёплого электрического пола под кафельную плитку, уложить его можно самостоятельно. Для этого нужно знать подробную схему подключения системы и правильно рассчитать её общую мощность, чтобы полы в собственном доме или квартире были всегда тёплыми.

В статье разобран поэтапный монтаж греющего кабеля под керамическую плитку, начиная с его выбора и заканчивая укладкой кафеля на подготовленное основание.

Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, — водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Существует несколько типов электрических полов. Все они монтируются по-разному. Правда есть общие требования, касающиеся подготовительных работ и выбора требуемого инструмента.

Полы должны иметь определённую степень термоизоляции. Нецелесообразно тратить дорогое электричество на подогрев холодного пола, если под ним находится открытый грунт или неотапливаемый подвал. «Тёплый пол» нужно укладывать только на хорошо утеплённую основу.
Не стоит класть греющий кабель на неровную поверхность, если планируется покрыть его кафелем. Если старый пол имеет большие перепады, щели и иные дефекты, то нужно начинать с их устранения. Для этого потребуется залить выравнивающую бетонную стяжку и по мере необходимости выполнить теплоизоляционные работы.
Для подключения «тёплого пола» требуется заранее выделить отдельную линию электропитания, которую желательно подключить через автомат и дополнительно защитить УЗО. Также заранее необходимо определить и точку монтажа терморегулятора – к ней должна подводится линия электропитания. Если в комнате сильная влажность, то необходимо установить блок управления в соседнем помещении. Важно, чтобы к нему всегда был беспрепятственный доступ.
Как видно из практики, часто приходиться покупать блок управления и термодатчик дополнительно – крайне редко они предусмотрены комплектацией. Кабель термодатчика необходимо покупать с небольшим запасом, чтобы можно было без проблем установить блок управления в планируемом месте.
Так как в любом случае выполняется электромонтаж, следует заранее приготовить нужные для работы инструменты. Необходимо будет отрезать провода, снимать с них изоляцию, после чего зачищенные концы запрессовать в наконечники или залудить оловом. Для изоляции точек соединения проводки потребуется качественная изолента или термоусадочные трубки. Если у вас имеется строительный фен, то с его помощью можно быстро прогреть термоусадку и проложить провода.

Кроме того, в процессе монтажа и после его окончания, перед вводом системы в эксплуатацию, проверяются характеристики электрической цепи на соответствие с паспортными данными. Для этого потребуется мультиметр, поэтому его желательно заранее купить.

Монтаж греющего кабеля всегда связан с общестроительными работами. В частности, для подготовки штробы под электропроводку и термодатчик потребуется болгарка с диском по бетону и перфоратор с лопаткой. Монтаж некоторых тёплых полов требует заливки стяжки – для этого тоже необходим определённый инструмент.
Пол будет покрываться кафелем, поэтому потребуется ещё подготовить зубчатый шпатель, строительный миксер для размешивания большого количества клея, валики или кисти для покрытия основания грунтовкой, ведра, уровень для проверки горизонтальности кафеля в ходе его укладки.

Это основные моменты подготовки. Существует много технологий укладки электрического «тёплого пола» под плитку, поэтому стоит разобрать самые распространённые из них.

Укладка греющего кабеля

Процесс монтажа греющего кабеля предусматривает укладку и крепление кабеля к основанию, заливку поверх него стяжки и монтаж на бетонный пол кафельной плитки.

Обогревать пол можно 3-мя видами греющих кабелей:

Одножильные. Как вы поняли из названия, они состоят из одного провода, который одновременно выступает в роли проводника и нагревательного элемента. Одножильный греющий кабель требуется укладывать так, чтобы оба его конца можно было подключить к блоку управления. Главное – соблюсти единственное правило – петли греющего кабеля не должны пересекаться друг с другом.
Двужильные. С двужильными кабелями работать проще – в них 2 проводника. Для нагрева пола можно использовать две жилы или одну. В первом случае провода замыкаются на конце с помощью муфты. В последнем одна жила закольцовывается, а вторая держится в резерве на случай перегорания первой. Или обе жилы отдельно закольцовываются и работают независимо друг от друга.

Оба типа кабелей греются по всей длине, а регулируется уровень их нагрева с помощью блока управления, к которому они подключаются.

3. Саморегулирующиеся. Это высокотехнологичные кабеля, в которых провода пропускают ток, а нагрев происходит за счет специальной полупроводниковой матрицы, размещённой между проводами. Концевая муфта в них просто выполняет роль изоляции, потому что 2 провода непосредственно друг с другом не соединяются. В них протекает ток по всей длине. Матрица изначально имеет максимальную проводимость, поэтому быстро нагревается. По мере нагрева её проводимость падает, а после достижения определённой температуры полупроводник «запирается». Это происходит на отдельных участках кабеля – за счёт этого происходит саморегуляция.

Благодаря этому удаётся экономить электричество – матрица не будет потреблять больше энергии, чем ей требуется для нагрева пола до нужной температуры. Это также позволяет исключить перегрев кабеля.

Кроме того, на конце греющих кабелей устанавливают простой провод, с помощью которого уложенную систему подключают к блоку управления. Данные провода соединяются с греющим кабелем специальной муфтой. Второй конец провода соединяют с блоком управления.

По какой схеме нужно укладывать кабель, и сколько его требуется?

Перед укладкой кабеля требуется всегда составлять схему укладки.

В ходе её составления требуется учесть следующее:

Необходимо правильно рассчитать тепловую мощность системы. Если греющий кабель планируется использоваться в качестве основного источника тепла, то для обогрева площади 1 м² требуется провод мощностью 140-180 Вт. Если он будет использоваться в качестве дополнительного источника тепла, то достаточно мощности от 80 Вт на 1 м². В любом случае нужно учесть качество теплоизоляции пола и предусмотреть 30%-ый запас на возможные теплопотери.
Точку монтажа терморегулятора (поз. 1) – в общем можно выбирать произвольно, но прибор должен размещаться не ниже 30 см от уровня готового пола (с учётом толщины стяжки и укладываемого поверх неё кафеля). Часто терморегулятор устанавливают возле выключателей для быстрого доступа. Запрещается закрывать его мебелью, коврами и т.д.
Термодатчик в процессе монтажа (поз. 2) необходимо разместить по центру между нитками кабеля на расстоянии приблизительно 50-60 см от стены.
На схеме необходимо также отметить точки расположения соединительной муфты (поз. 3) используемой для перехода с обычного провода на греющий кабель и концевой муфты (поз. 4).
Не нужно размещать греющий кабель в тех зонах (поз. 5), где будет установлена мебель и бытовая техника. Вырабатываемое системой тепло должно беспрепятственно передаваться воздуху помещения, иначе кабель может перегреться и перегореть.

Данные требования можно не учитывать, если укладывается саморегулирующийся кабель. Он функционирует по другому принципу, поэтому не перегреется и не сгорит. Однако, стоит ли укладывать дорогой кабель в тех местах, которые обогревать не требуется?

В ходе монтажа кабеля его повороты необходимо размещать на расстоянии не меньше 5 см от стен (поз. N). Если возле стены установлена батарея, конвектор или вдоль неё идет труба отопления, то данное расстояние необходимо увеличить до 10 см и более.
Запрещается допускать пересечения кабелей в ходе укладки, даже с размещением их на разных уровнях в теле стяжки.
Лучше всего укладывать и фиксировать греющий кабель специальными монтажными планками (поз. 6). Длину планок для каждого участка нужно подбирать с учётом монтажной схемы.
Принято считать, что для нормального обогрева пола требуется охватить греющим кабелем около 75% площади комнаты.

Если шаг между нитками кабеля получится более 30 см, то вероятнее всего пол будет неравномерно прогреваться — на нём будут чередоваться холодные и нагретые участки. Поэтому нужно покупать длиннее кабель и укладывать его с более мелким шагом.

После покупки и приготовления всех необходимых для монтажа материалов и инструментов, требуется начертить схему монтажа греющего кабеля. Её желательно делать с соблюдением масштаба и держать во время укладки всегда под рукой.

После составления схемы можно начинать монтажные работы, которые состоят из многих этапов. Ниже каждый из них подробно расписан.

Процесс монтажа греющего кабеля

На примере пошагово разберём процесс монтажа греющего кабеля на утеплённое бетонное основание.

Составление монтажной схемы.

В соответствие с размерами помещения и расположением в нём мебели с бытовой техникой, необходимо составить схему укладки греющего кабеля.

Бурение отверстия для монтажа термостатического блока.

Сначала требуется пробурить в стене отверстие для монтажа термостатического блока. Это делается с помощью электрической дрели или перфоратора и специальной коронки. Как говорилось выше, он должен размещаться на высоте не менее 30 см от готового пола.

Проделывание штробы в стене под проводку.

От вырезанного отверстия прочерчиваем вниз две вертикальные линии до пола. Они позволят проделать в стене ровную штробу сечением 20×20 мм для укладки в неё холодного участка кабеля и гофротрубки с термодатчиком.

По этим линиям необходимо болгаркой с диском по бетону прорезать на необходимую глубину две канавки, после чего нужно перфоратором с насадкой в виде лопатки вырубить между прорезанными линиями бетон.

Затем желательно сразу закрепить кабель в готовой штробе с помощью нескольких проволочных или пластиковых хомутов – с их помощью нужно стянуть провода и трубку в пучок.

Удаление с пола строительного мусора.

После штрорбления стены требуется убрать с пола строительный мусор. Если у вас имеется строительный пылесос, то лучше воспользоваться им.

Устранение дефектов на основании.

При наличии больших перепадов и трещин желательно выровнять пол цементной стяжкой, которая позволит скрыть все дефекты.

Если они несущественные, то можно просто зашпаклевать и отшлифовать выступающие участки.

В итоге площадка под укладку греющего кабеля должна получиться ровной и чистой.

Покрытие пола грунтовкой.

Перед укладкой утеплителя и монтажом кабеля, необходимо покрыть пол грунтовкой глубокого проникновения. Это позволит сделать пол более ровным и менее пыльным, а также улучшить соединение бетонной стяжки с основанием.

Укладка теплоизоляционного слоя.

Пол необходимо покрыть также термоизоляцией в виде фольгированного утеплителя, который укладывается отражающим слоем в сторону помещения. Фольгированный материал необходимо класть как можно плотнее, чтобы стыки получались минимальными.

Благодаря этому удастся перенаправить всё тепло внутрь помещения, что позволит сделать «тёплый пол» более эффективным и экономичным.

Все стыки между листами утеплителя необходимо проклеить фольгированным скотчем.

Установка монтажных планок.

В соответствии со схемой укладки требуется нарезать монтажные планки. Они крепятся к полу дюбелями или обычными саморезами. Данные планки нужны для крепления кабеля перед заливкой бетонной стяжки.

Они устанавливаются с шагом 0,5 — 1 м.

Укладывать греющий кабель с помощью монтажных планок очень удобно, но иногда от них лучше отказаться. К примеру, если рядом с поверхностью основания залегает гидроизоляционный слой, потому что в результате крепления крепёжных планок к полу он повредится.

В этом случае на основание необходимо настелить армирующую стеклопластиковую сетку с размером ячейки 50×50 мм и более.

Кабель в процессе укладки нужно просто привязывать к этой сетке.

Сама же сетка позволит укрепить заливаемую стяжку. Железную армирующую сетку не советуют использовать в целях безопасности, потому что в результате повреждения кабеля электричество распространится по всей арматуре.

Монтаж кабеля.

Сначала его крепят в районе соединительной муфты, причём нужно сразу оценить оставшуюся длину холодного участка кабеля, чтобы его было достаточно для подключения к блоку управления.

Он не должен пересекаться с греющим проводом.

Холодный участок кабеля можно уложить вдоль стены в щель между утеплителем и стеной.

Рисунок раскладки необходимо постоянно сверять с имеющейся схемой.

Крепить кабель к монтажным планкам нужно с помощью расположенных на них отгибающихся усиков.

Если укладывается сетка, то провод нужно привязывать к ней. Главное, чтобы он был точно уложен по чертежу и ничто не мешало заливке стяжки.

Крепление термодатчика.

Завершается монтаж кабеля установкой крепления термодачика. Отрезается необходимой длины гофротруба, после чего в неё вставляется термодатчик. Он должен дойти до противоположного конца трубки, который нужно сразу закрыть предусмотренной комплектацией заглушкой.

Благодаря этой заглушке жидкий раствор не сможет попасть внутрь гофры во время укладки стяжки.

Гофру с датчиком крепят заглушенным концом между петлями кабеля так, чтобы термодатчик был на расстоянии приблизительно 50 см от изгибов кабеля. Второй конец гофры требуется завести в проделанную в стене штробу и протянуть её до отверстия блока управления. Главное – сильно не перегнуть трубку.

Укладка в штробу холодного участка кабеля.

В штробу укладывается холодный участок кабеля. Иногда в этот канал также укладывают провода, питающие термостатический блок. Провода и гофрированную трубку в штробе необходимо осторожно собрать в одну «косичку» — в канале для этого мы уже установили хомуты.

Заделка канала строительным раствором.

Канал, заполненный проводами, необходимо заделать цементным или гипсовым раствором. Тип раствора нужно выбирать с учётом материала изготовления стены, пола и будущего основания.

Тестирование рабочей электрической части системы.

Перед дальнейшими действиями необходимо протестировать работу электрики, проверить правильность подключения проводов и безопасность системы.

Для этого нужно тестером прозвонить весь кабель и замерить его общее сопротивление – оно не должно сильно отличаться от указанного в паспорте значения более чем на 10%.

Затем требуется проверить правильность подключения проводов к клеммам термостата. Это делается с помощью идущей с ним схемой. После обрезки проводов очищенные от изоляции концы необходимо облудить или обжать специальными наконечниками, чтобы можно было качественно их подключить или состыковать.

После проверки правильности подключения желательно проверить работу системы.

Для этого нужно выполнить пробный пуск длительностью 40 — 60 сек.

Такого промежутка времени достаточно для проверки работы блока управления.

Потом всю систему нужно обесточить. Чтобы обезопасить себя от поражения током, желательно снять блок управления до окончания монтажных работ.

Проверка надежности фиксации греющего кабеля и схемы укладки.

Перед заливкой стяжки желательно ещё раз убедиться в надёжном креплении кабеля.

Еще один важный нюанс – некоторые производители электрических тёплых полов для предоставления гарантии требуют наличие точной схемы укладки. Многие из них для этого выделяют в паспорте отдельную страницу в виде бланка.

На этом бланке с привязкой к размерам комнаты чертится схема укладки, на которой указываются точки расположения основных элементов системы — термодатчика и терморегулятора, концевых и соединительных муфт.

Прорезание окошек в утеплителе.

Теперь можно заливать саму стяжку. Чтобы она хорошо контактировала с основанием, в слое утеплителя между нитями греющего кабеля необходимо вырезать прямоугольные окошки длиной до 20 см и шириной примерно 5 см.

Между этими окошками должен быть шаг 1 м в одном ряду, а соседние прорези в следующих полосах нужно делать со смещением на половину шага, чтобы в итоге окошки шли в шахматном порядке.

Наклеивание демпферной ленты.

По периметру помещения комнаты в углах между стеной и полом необходимо наклеить демпферную ленту, которая позволит создать температурный шов.

Установка маячков.

Их нужно устанавливать так, чтобы стяжка получилась толщиной не меньше 3 см (оптимально — 5 см).

Замешивание и укладка раствора.

Замешивается раствор в таком соотношении: 4 части песка, 1 часть цемента, 5 частей щебня и 0,6 части воды. Кроме того, желательно добавить в раствор специальный пластификатор, благодаря которому бетон станет более эластичным. Его добавляют в количестве 1% от веса цемента.

После чего раствор укладывается поверх закреплённого на полу кабеля.

Общая толщина стяжки должна составлять 3-5 см. Затем он выравнивается по установленным маячкам при помощи широкого правила.

Главное не допустить наличие пор (воздушных пузырей) в слое раствора, потому что они значительно снизят качество пола и эффективность работы системы. Кроме того, из-за них часто перегревается и перегорает кабель.

Затем нужно подождать минимум неделю, чтобы бетон хорошо схватился и набрал прочность. В первые дни надо увлажнять бетон обычной водой и накрывать его полиэтиленовой плёнкой, чтобы он не трескался в результате быстрого испарения воды.

Укладка плитки.

После набора прочности бетонного пола нужно покрыть его грунтовкой, после чего можно укладывать на него керамическую плитку.

Укладывать кафельное покрытие нужно с помощью специального клея, который должен иметь маркировку «тёплый пол», так как он должен постоянно выдерживать высокую температуру.

В процессе монтажа плитки нужно использовать крестики, чтобы швы между рядами плитки получались ровными и красивыми.

Затем швы между плиткой понадобится затереть, почистить и помыть весь кафельный пол.

После укладки напольного покрытия требуется подождать ещё 2 недели, чтобы стяжка набрала 100%-ную прочность. Запрещается ускорять данный процесс с помощью включения тёплого пола.

Далее постепенно выводят на рабочую мощность тёплый пол. Первый день выставляют на термостате 15°С, и через каждые сутки добавляют по 5°С. Таким образом постепенно выводят систему на требуемый режим работы.

Укладка «тёплого пола» из сетчатых матов

Такой пол укладывается немного иначе.

Разработка схемы укладки.

В соответствие с площадью помещения и запланированным размещением мебели и бытовой техники необходимо составить точную схему укладки сетчатых греющих матов.

Подготовка отверстия под термостат и проделывание штробы под проводку.

Отверстие бурится в стене также, как было описано выше. Но дальше помимо вертикальной штробы необходимо сделать небольшое углубление в полу для размещения в нём гофрированной трубки и термодатчика.

Горизонтальную штробу нужно делать также сечением 20×20 мм и длиной приблизительно 60 -70 см от стены.

Горизонтальная штроба является продолжением вертикальной.

Уборка помещения и покрытие пола грунтовкой.

Далее нужно убрать пыль и мусор с пола. Лучше воспользоваться пылесосом. После этого напольная поверхность покрывается грунтовкой.

Укладка термодатчика.

После высыхания нанесённой на пол грунтовки требуется уложить в штробу термодатчик и хорошо его закрепить. Его необходимо запустить в гофротрубку, конец которой необходимо обязательно заглушить пробкой (всё делается так же, как в процессе монтажа греющего кабеля).

Укладку гофры требуется начинать с пола, и двигаться к стене до точки установки терморегулятора.

Гофрированную трубку можно на время зафиксировать в канавке силиконовым «горячим клеем» с помощью пистолета.

Главное в процессе укладки – не допустить сильного перелома трубки в углу.

Заделка штробы клеем для плитки.

Перед монтажом матов понадобится сразу хорошо заделать штробу с гофрированной трубкой с помощью клея для плитки. Важно чтобы в штробе не осталось пустот. Раствор клея нужно выровнять до поверхности основания.

Монтаж матов с помощью разработанной схемы.

В процессе укладки также требуется не допустить пересечения кабелей. Маты кладут на пол параллельно с зазором примерно 5 сантиметров.

В ходе укладки матов в районе установленного термодатчика требуется сделать так, чтобы датчик был расположен по центру между нитками кабеля.

Изменяется направление укладки просто. Для этого необходимо аккуратно разрезать стекловолоконную сетку мата. Далее продолжить монтаж мата в требуемом направлении.

Крепить маты к полу можно также с помощью силиконового термопистолета.

Снизу некоторых матов предусмотрен самоклеящийся слой, с помощью которого удаётся быстро крепить их к основанию. Маты требуется просто прижимать к полу.

Существуют также растягивающиеся маты – они изготовлены из сетчатого эластичного основания, которое позволяет быстро охватывать нужный участок пола и изменять шаг укладки провода. В комплектации этих матов часто предусмотрены зацепы с самоклеящейся площадкой (на картинке они указаны зелёными стрелками).

Их устанавливают в требуемом месте, после чего растягивают мат. Зацепы требуется устанавливать в начале и конце матов. В остальном сама технология монтажа не изменяется.

Растягивающиеся маты хороши также тем, что позволяют быстро закрывать проблемные участки: их можно растянуть по диагонали или уложить в форме трапеции.

Проверка системы.

После укладки матов необходимо проверить рабочие параметры системы и правильность подключения проводов к блоку термостата. Затем также необходимо выполнить пробный запуск.

Если все выполнено правильно и электрический тёплый пол нормально функционирует, то его нужно полностью обесточить и уложить на него керамическую плитку.

Укладка плитки.

Нужно замешать требуемое количество клея. Плиточный клей необходимо укладывать небольшими участками на маты и равномерно распределять по полу простым шпателем так, чтобы слой клея получился толщиной 8 — 12 мм (с учётом толщины самого греющего кабеля).

Потом зубчатым шпателем гребнем 10 мм на уложенном растворе клея необходимо сделать углубления для укладки кафеля.

Работать с этим инструментом нужно осторожно, потому что можно нарушить изоляцию греющего кабеля.

Во время укладки плитки требуется не допустить пустоты между плиткой и основанием, особенно в местах, где уложен греющий провод.

В ходе монтажа плитки необходимо контролировать её горизонтальность уровнем и устанавливать между рядами плитки специальные крестики, чтобы пол получился ровным и очень красивым.

Затем требуется замазать все швы между плитками и очистить пол от остатков клея и протереть его дочиста мокрой губкой.

Эксплуатация тёплого пола.

После монтажа плитки передвигаться по ней можно после истечения указанного производителем клея срока. Для набора прочности клея также запрещается включать «тёплый пол».

Лучше всего подождать 20-25 дней, по прошествии которых нужно постепенно выводить систему на требуемую рабочую мощность.

На такой монтаж уйдет больше клея, чем на укладку кафеля на залитую бетонную стяжку. Но зато это позволит сократить трудозатраты и ускорит монтаж.

Инфракрасный тёплый пол

Этот вид системы «тёплый пол» представляет собой тонкую плёнку, состоящую из нагревательных инфракрасных элементов, передающие производимое тепло не воздуху, а покрытию пола и предметам в помещении. Данный электрический тёплый пол считается наиболее экологичным и экономичным вариантом при обогреве жилых помещений.

Его установка намного проще, чем у других «тёплых полов». Полосы инфракрасной плёнки нужной длины расстилают на уложенную на пол отражающую теплоизоляцию. Наверх плёнки монтируют напольное покрытие.

При монтаже не будет много грязи и трудоёмких работ. Инфракрасные плёночные полы также устанавливают на стены и потолки.

Особенности и преимущества инфракрасного тёплого пола

При работе этого типа «тёплого пола» расход электроэнергии меньше до 20%, чем у кабельных типов.

К преимуществам относится и быстрый монтаж, который выполняют на любом этапе ремонта.

Уровень напольной поверхности поднимется только на 3-4 мм (толщину стяжки или подложки).

При установке инфракрасных тёплых полов под керамоплитку действуют специальные требования к их монтажу:

Чтобы функционирование было наиболее эффективным, укладывают плёнку или в очень тонкую бетонную стяжку в 8~10 мм, и/или под армирующую сетку из пластика в слой плиточного клея.
Использовать армирующую сетку из металла запрещено.
Укладку проводят только на свободной и открытой от домашнего оборудования и предметов мебели поверхности пола.
Поверхность напольной поверхности под тёплый пол нужна без выступов, впадин и заметных изъянов. По плитам перекрытия предварительно делают бетонную стяжку по уровню.

Укладка инфракрасной плёнки

Основание пола тщательно вычищают, выметают весь мусор. На поверхности не должно остаться камешков, шурупов, кусочков арматуры либо проволоки, никаких сторонних предметов.
Перед монтажом составляют подробный план помещения, учитывая места расстановки предметов мебели, рисуют на нём схему расположения инфракрасной плёнки. На бетонном основании намечают раскладку плёнки, отступая от стен примерно 40 см.
Укладывают плёнку теплоизолятора, нарезая её кусками, которые необходимы по схеме «тёплого пола».
Все места стыков теплоизолятора проклеивают скотчем, приклеивая его к полу по краям.
Сверху укладывают плёночный тёплый пол. Нужной длины куски отрезают в обозначенных символом местах ножницами.

Между полосками плёночного пола делают отступ 5~10 мм. Полоски не должны накладываться друг на друга. По этим расстояниям инфракрасную плёнку приклеивают скотчем к фольгированной теплоизоляционной плёнке. По краям ленты тёплого пола (там, где медная шина), устанавливают специальные зажимы-клеммы в местах электрических соединений.

Клеммы крепко обжимают пассатижами. Выступы на зажимах должны продавливать пластик, обеспечивая надёжное соединение с медной полоской. Зачищенные концы провода монтажного вставляют в клеммы и хорошо их обжимают.
Для всех нарезанных кусков плёнки выполняют параллельное электрическое соединение между собой. Клеммы с двух сторон заклеивают кусочками специальной толстой или битумной изоленты, качественно закрыв клеммы и оголённые концы проводов. Оголённые концы медной шины, которые остались свободными, также надо заизолировать.
Подключают провода нужной длины в месте выхода к терморегулятору. Под инфракрасную плёнку на некоторой дистанции укладывают термодатчик, к которому присоединён провод. Сверху закрывают всё плотной плёнкой из полиэтилена, приклеивая её скотчем. Наверх неё раскатывают пластиковую армирующую сетку, чтобы её края вышли за размеры тёплого пола.
Готовят для тонкой стяжки под плитку раствор. Слой стяжки – 8~10 мм. Когда раствор хорошо высохнет, на него клеят плитку обычным способом.

Включают тёплый пол только после окончательного высыхания плиточного клея и стяжки. Лучше всего через 4 недели после монтажа.

Плёночный пол довольно нежный и нуждается в бережном обращении при проведении установочных работ. Обувь лучше надеть при работе с мягкими подошвами.

После присоединения к ленте пола зажимных клемм, проверяют с помощью тестера электрическое сопротивление на отсутствие обрывов на каждом куске. Потом проверяют отсутствие обрывов, когда все куски будут соединены в единую цепь.

Перед укладкой цементной стяжки ещё раз тестируют целостность цепи. Все неполадки устраняют сейчас, чтобы потом не понадобилось отбивать плитку.

Если нет необходимого опыта для подключения термореле и температурного датчика, то лучше эту работу доверить электрику. И пусть одновременно проверит всю систему «тёплого пола» на изоляцию, короткие замыкания и отсутствие обрывов

Выводы

Процесс монтажа, тестирования и ввода в эксплуатацию тёплого электрического пола – это довольно трудоёмкий и длительный процесс. Хоть он очень сложный, его можно самостоятельно выполнить, если у вас имеются навыки в строительных работах и начальные знания в электротехнике. Главное всё делать в соответствие с разработанной схемой и имеющейся инструкцией.

Смотрите видео: монтаж электрического тёплого пола

Пожалуйста, оцените наш материал:

ᐈ Как укладывать Нагревательный мат под плитку? (6 Фото), видео, теплый пол монтаж рекомендации

Каталог товаров

В данной статье Вы узнаете тонкости и нюансы монтажа нагревательных матов под плитку, а также получите ценные рекомендации по установке. IN-HEAT.KIEV.UA

Монтаж нагревательного мата под плитку

МОНТАЖ МАТА НАГРЕВАТЕЛЬНОГО – ЦЕНА

Наша компания предоставляет услуги по монтажу нагревательных матов, цена которых вас приятно удивит. Стоимость монтажа составляет от 90 грн/м2. Полная гарантия на работы. Получить более подробную информацию и заказать монтаж в Киеве можно тут. Примеры наших работ, смотрите ниже

Что важно знать о нагревательных матах?

Электрический нагреватель пола в виде мата состоит из нагревательного кабеля, который равномерно распределен и закреплен на сетке из стекловолокна (или капрона) с расстоянием между петлями от 7.5 до 10 см в зависимости от производителя. Нагревательные маты полностью заземлены.

Важно! Заранее проверьте, подходит ли размер нагревательного мата для нагреваемой площади пола.
После порезки сетки – вернуть мат продавцу невозможно, вместе с этим, укорачивать (обрезать лишний) кабель на мате – категорически запрещено.

Перед установкой нагреваемого мата под плитку необходимо снять показания сопротивления и записать их в гарантийный талон в специально отведенное место рядом с параметрами заводских испытаний.

Нагревательный мат – термины и конструкция

Чтобы овладеть тонкостями монтажа нагревательного мата под плитку необходимо досконально разобраться в его конструкции.

С первого взгляда электрический мат – это примитивно простое устройство, однако даже тут – есть свои нюансы не понимая которых при электромонтаже, можно с легкостью испортить оборудование.

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА

Нагревательный кабель
Соединительная муфта
Питающий кабель (“холодный конец”)
Капроновая сетка
Концевая муфта

Рассмотрим назначение каждого из элементов нагревательного мата, и выясним как они могут влиять на процесс монтажа.

Нагревательный кабель – часть кабеля, которая нагревается. Нагрев пола будет осуществляться только там, где расположен греющий кабель (+- 7см). Имеет толщину от 3 до 5 мм.
Важно! В процессе монтажа электрического мата категорически запрещается обрезать греющую часть кабеля. Разрезая капроновую сетку (4) следите за тем, чтобы не повредить греющий кабель.
Соединительная муфта – место, в котором соединяются нагревательный кабель с питающим проводом. Внутремуфтовое соединение выполнено с помощью обжимных гильз, поэтому в процессе сборки нагревательного мата запрещается изгибать (изламывать) соединительную муфту, т.к. провода внутри муфты могут выскочить из гильзы или вовсе разорваться из-за натяжного сопротивления.
Обратите внимание! Существуют безмуфтовые нагревательные маты. Это продукция премиум сегмента с повышенной надежностью. У таких матов визуально муфты – нету, однако место соединения между питающим и греющим проводом – есть, и обозначено оно соответствующей надписью на греющем кабеле.
Важно! После укладки нагревательного мата, соединительная муфта обязательно должна быть расположена в плиточном клею под плиткой. Запрещается располагать муфту в стене, в распределительной коробке и т.д.
“Холодный конец” – это трёхжильный питающий провод, который закладывается в стену и подключается к терморегулятору. Соединительный кабель может быть удлинен или укорочен, но всегда необходимо оставлять не менее 0,5 метра его длины.
Капроновая сетка – вспомогательный элемент, с помощью которого кабель зафиксирован с нужным шагом. За счет сетки упрощается и ускоряется процесс монтажа кабельного электропола. В некоторых моделях нагревательных матов, сетка полностью пропитанная гелевым клеем, что также упрощает процесс укладки и фиксации мата на полу.
Концевая муфта – располагается в конце греющего двухжильного кабеля (на фото не видно, т.к. она находиться внутри рулона). Также как и переходную муфту (3), концевую запрещается изгибать и располагать вне зоны нагрева.

Монтаж нагревательного мата – необходимые материалы

Комплект нагревательного мата
Клей для плитки или самовыравнивающийся состав, подходящий для подогрева пола (Ceresit 69)
Гибкий компенсатор, для расширительных швов, укладывается вдоль стен
3 метра гофрированной трубы d= 9/12 мм (входит в комплект к мату)
Шпатель расческа с 6 мм зубцами (пластиковый или деревянный)
Подрозетник (мин. глубиной 35 мм, рекомендовано 50 мм )
Мультиметр для проверки мата после каждого действия по установке

Монтаж кабельного мата – подготовка к установке

Убедитесь, что поверхность, на которой будет смонтирован нагревательный мат ровная, чистая и не содержит пили и грязи. В больших пространствах, возможно, придется использовать компенсаторы вдоль стены. Перед монтажом, рекомендуем прогрунтовать поверхность пола и дать ей высохнуть.

Определите, где должен быть установлен термостат, вмонтируйте стандартную электрическую распределительную коробку с минимальной глубиной 35 мм, предпочтительно на высоту 0.8 м для простоты эксплуатации.

Проштробите необходимые канавки и установите распределительную коробку и электрический провод. Необходимо установить 2 гофротрубы. Одну для датчика, а другую для кабеля питания от мата. Не прокладывайте кабель питания и кабель датчика в одну и ту же гофротрубку. Вырежьте штробу в полу для трубки датчика пола (глубиной 2 см)

Внимание: Никогда не устанавливайте датчик вблизи труб водоснабжения, канализации

Показания сопротивления кабельного мата

Перед установкой нагревательного кабельного мата необходимо снять показания сопротивления и записать их в контрольную карточку (гарантийный талон).

Показания должны сниматься во время установки и по окончании монтажа.

Эти показания должны соответствовать технической информации, нанесенной на бирку заводом изготовителем.

Выполните измерения между проводами сопротивления (нагревательными).

Стандартное значение в Ом может отклоняться максимум на 5-10%. Запишите значения и в гарантийный талон! Это является частью вашей гарантии.

Инструкция по установке нагревательного мата

Монтажа кабельного мата, априори рассчитан для укладки непосредственно под плитку. Однако, не редко можно встретить технологию укладки, по которой после раскладки мата выполняется заливка тонкого слоя раствора (самовыравнивающей смеси, Ceresit 69).

Преимущества монтажа мата с дополнительной заливкой раствора

Тонкий слой цемента защищает электрический мат от возможных механических повреждений в процессе укладки плитки;
Снижается вероятность повреждения нагревательного кабеля в процессе затирки швов;
Сводиться к нулю вероятность образования “воздушных пустот” над нагревательным кабелем.

Недостатки такого способа монтажа мата

Дополнительные затраты на цементную самовыравнивающую смесь. Расход смеси ~1.8 кг/м2*1мм. Чтобы покрыть мат потребуется залить минимум 6-7 мм, что эквивалентно 13 кг (~100 грн) / 1 м2 площади. При этом учтите, что заливать придется не только там, где расположен пол с подогревом, а по всей площади помещения;
Дополнительный подъем по высоте, примерно на 6-10 мм.
Дополнительные трудозатраты и времязатраты, как на работу, так и на высыхание заливки (примерно 24-48 часов)
Если не дождаться полного высыхания заливки и приступить к укладке плитки, есть вероятность того, что тонкий слой цемента “отстанет” и плитка начнет “бухтеть” в будущем

Вывод
Если вы уверены в мастере по укладке плитки, в том что он не повредит кабельный мат в процессе монтажа кафеля – выбирайте вариант монтажа в плиточный клей, в противно случае, рекомендуем выполнить дополнительную проливку, если это позволяет сделать высота подъема уровня пола.

Порезка мата

При укладке нагревательного мата на больших площадях оставляйте расстояние от стены 5 – 15 см.

Если длина нагревательного мата больше длины помещения, мат нужно нарезать нужной длины по капроновой сетке не разрезая кабель и развернув его на 180° уложить рядом с предыдущей полосой.

Поворачивать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и даже более сложные формы обогрева.

При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не могут касаться или пересекать друг друга.

Замерьте сопротивление мата после того как он был уложен. Во избежание механического повреждения кабеля не наступайте на него или накройте чем то. По возможности работайте в мягкой обуви.

Разрежьте и разложите греющий мат, как описано выше. Зафиксируйте мат на поверхности. Фиксация мата может осуществляться с помощью клейкой сетки мата, двухсторонней малярной ленты прикрепленной к сетке (более дешевые маты) или с помощью дюбелей/ плиточного раствора, если на сетке мата не предусмотрен никакой из перечисленных способов фиксации.
Протяните конец питающего кабеля через гофротрубку в подрозетник к термостату
Снова протестируйте электро мат с помощью мультиметра и запишите показания в инспекционной карте. Выполните измерения как между проводами сопротивления, так и по возможности и между проводами сопротивления и заземлением (потребуется мегометр).
Затем нанесите сплошной слой клея для плитки, стараясь избежать образования пузырьков воздуха и используйте пластиковый гребень для укладки плитки, чтобы не повредить нагревательный кабель. Нанесите первый слой клея для плитки толщиной от 0,4 см до 0,6 см и около 55 см в ширину. Мягко надавите на мат деревянным шпателем или перчатками и распределите клей, который вытекает через мат
Уложите плитку. Нажмите на плитку легким скользящим движением.

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

Марка плиточного клея! Для монтажа кафеля на электропол используйте клея Ceresit CM 117 (более бюджетный вариант) или Mira 3100 Unifix (один из лучших клеев для теплых полов)

В случае если вы решили выбрать вариант монтажа с заливкой раствора, после порезки и фиксации мата приступайте к заливанию самовыравнивающей смеси. Сначала прочитайте инструкцию к самовыравнивающемуся раствору, убедитесь, что продукт подходит для подогрева пола, и следуйте инструкциям производителя. Скребком равномерно распределите раствор смеси и удалите пузырьки воздуха. Соблюдайте время, необходимое для высыхания перед нанесением напольного покрытия. К слову, для такой технологии подойдет не только мат, но и обычный тонкий кабель под плитку, стоить он будет на 30% дешевле.

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Внимание! Очень важно, чтобы самовыравнивающаяся смесь имела достаточно жидкую консистенцию, чтобы нагревательный кабель был полностью залит и вокруг него не образовывались воздушные пузырьки, которые могут вызвать локальный перегрев кабеля.

Живые истории: примеры монтажа нагревательных матов

Монтаж нагревательного кабельного мата – другие возможности

Вы также можете смонтировать кабельный электро мат, который остался, на стену или на ступеньку в ванной. Вы можете положить его в слой штукатурки или покрыть его с помощью плиточного клея.

Это даст возможность создать теплую стену или удобное маленькое сиденье.

Очень часто опытные мастера специально заводят греющий мат на стену на высоту до 2 м, чтобы создать подогреваемую зону стены на которую в будущем крепится зеркало. Такая установка мата создаст уют в ванной комнате, а также дополнительным бонусом, вы получаете всегда сухие не запотевающие зеркала.

При необходимости обойти препятствия на полу в виде сливных труб, унитазов, душевых кабин и т.д. резистивный кабель может быть легко откреплен от сетки и уложен “змейкой” в обход любых препятствий.

Когда можно включать электропол после монтажа под плитку?

В отличии от теплых полов под ламинат, включать электропол под плиткой на обогрев допускается не сразу. Время запуска зависит от времени высыхания плиточного клея или раствора, которые указанны в инструкцииях производителя на упаковке сухой смеси, но не раньше, чем через 28 дней после заливки. Преждевременное включение системы может привести к растрескиванию кафельного клея и повреждения нагревательного кабеля.

Включите термостат, постепенно добавляя температуру. Первоначальный нагрев может занять от нескольких часов до 2-х суток. Если ваша система обогрева пола рассчитана по мощности и площади, как дополнительный подогрев, то ее температурный режим может зависеть от работы основного отопления.

Получить инструкцию по монтажу на почту

PDF-инструкции по укладке кабельных полов от мировых производителей теплого пола (бесплатно)

Монтаж матов под плитку – ответы на частые вопросы

❓

Можно ли резать кабельный мат?

Конечно. Нагревательный имеет ширину 50 см и его можно резать в любом месте и поворачивать под любыми углами. Главное при разрезании сетки мата, не повредить нагревательный кабель. Фото и видео того, как резать мат смотрите в статье.

❓

Чем отличается мат от кабеля?

Мат – это тотже греющий кабель. Нагревательные кабели поставляются в бухте, а маты – это устройства, в которых греющий кабель зафексирован на сетке, для удобства монтажа. Конструктивно кабели в этих устройств – не отличаются.

❓

Нужна ли теплоизоляция (фольга) под нагревательный мат?

По строительно технологии укладки плитки – она не может быть уложена на фольгу, поэтому и использование фольги под матами – недопустимо.

❓

Можно ли ставить мебель на нагревательный мат?

Если мебель имеет ножки высотой от 3 см, то можно. В противном случае – не рекомендуется.

❓

ТОП-3 главных ошибки при самостоятельной покупке электрического теплого пола

Выбор несовместимой с типом пола технологии монтажа, как следствие проблемы с эксплуатацией плитки или ламината;
Не правильный выбор удельной мощности теплого пола, как следствие слабый нагрев и повышеный расход электроэенергии;
Не правильный выбор типа оборудования, как следствие повреждение теплого пола еще на этапе монтажа и дорогостоящий ремонт.

❓

Что категорически запрещается делать при монтаже кабельного мата?

Запрещается обрезать нагревательный кабель
Нельзя переламывать или изгибать соединительную и концевую муфты
Не рекомендуется укладывать муфты внезоны нагрева (в коробы, в стены и т.д)

Остались вопросы?

Получите бесплатную консультацию от специалиста магазина

Получить консультацию

Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время

Произошла ошибка. Сообщение не отправлено.

Нажимая на кнопку “Получить консультацию”, вы даете согласие на обработку персональных данных

Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время

Товары из статьи

Быстрый просмотр

Нагревательный мат Fenix LDTS 160 / под плитку / 4 мм (Чехия)

1 860 грн. / штВ корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 2
Купить в 1 кликСравнение
В избранноеВ наличии
Площадь, м²
45″ data-parent=”2247″> 0.45
0.8
1.3
1.6
2.1
2.6
3
3.35
4.15
5.1
6.15
7.55
8.8
11
3″ data-parent=”2247″> 13.3
16.3
Рекомендуем
Быстрый просмотр
Электрический пол Hemstedt DH 150 / безмуфтовый мат / 4.5 мм (Германия)
3 910 грн. / штВ корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 5
Купить в 1 кликСравнение
В избранноеВ наличии
Площадь, м²
0.3
0.45
0.6
0.75
1
5″ data-parent=”1188″> 1.5
2
2.5
3
3.5
4
4.5
5
6
7
8
9
10
12
15
Скидка 10%
Секунд
Быстрый просмотр
Кабельный мат WoksMat 160 / под плитку / 4. 5 мм (Украина)
1 697 грн. / шт ~~1 885 грн.~~
В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 2
Купить в 1 кликСравнение
В избранноеВ наличии
Площадь, м²
0.5
0.75
1
1.5
2
2.5
3
3.5
4
5
6
7
8
10
12
14
Топ продаж
Скидка 5%
Быстрый просмотр
Тонкий кабельный мат Arnold Rak Standart 180 / под плитку / 3. 5 мм (Германия)
3 376 грн. / шт ~~3 553 грн.~~
В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 1
Купить в 1 кликСравнение
В избранноеВ наличии
Площадь, м²
0.5
0.75
1
1.5
2
2.5
3
3.5
4
5″ data-parent=”2212″> 4.5
5
6
7
8
9
10
11
12
13
14
15
Товар добавлен в корзину
Продолжить покупки Перейти в корзину
Купить в один клик

Заполните данные для заказа
Я согласен на обработку персональных данных. *
Купить в один клик
Ваш заказ принят!
Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.
Закрыть окно
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Я согласен на обработку персональных данных.*
Запросить цену
Закрыть окно
Укладка электрического теплого пола своими руками
Электрический теплый пол сегодня уже не роскошь – такую технически сложную, на первый взгляд, конструкцию можно вполне успешно выполнить своими руками, не прибегая к помощи специалистов.
Нам, можно сказать, повезло. Так как нам достался ремонт квартиры без отделки, то есть нам не нужно ничего разбирать или демонтировать, чтобы сделать теплые полы, где необходимо. Мы решились на укладку электрического теплого пола своими руками в ванной комнате и туалете. Рассмотрим на примере, как выполнить монтаж теплого пола в маленьком помещении 1,6х1,6 м. Мы будем использовать технологию укладки теплого пола в слой плиточного клея. Так как преследуем две цели – получить теплый пол для комфортного обогрева, а не для отопления и не сильно увеличить высоту пола.
Выбирая между производителями электрических теплых полов мы остановили свой выбор на продукции фирмы «Теплолюкс». Нам подошел нагревательный кабель под торговой маркой «GreenBox». Именно то, что нам надо: двухжильный нагревательный кабель, возможность нестандартного расположения кабеля на полу, толщина всего 3 мм, есть инструкция по укладке. Такая технология и проста в освоении, и имеет самое главное преимущество – минимальную высоту подъема пола.

Помимо назначения пола мы должны определиться с площадью обогрева. Ведь от этого зависят: сечение кабеля для питания теплого пола, длина нагревательного кабеля, а также его рисунок укладки на полу.
Наша комнатка небольшая и пока мы не нарисовали все предметы на макете, мы не смогли ответить на вопрос: какая площадь нам нужна. Из 2,5 квадратных метров, после вычитания не отапливаемых участков осталась небольшая дорожка площадью чуть более одного квадрата.
Это далеко не факт, что у вас получится та же пропорция 1:2. В каждой комнате своя расстановка предметов на полу, поэтому конечная площадь может быть совершенно другой. Но пока мы не прорисовали область нахождения каждого предмета в туалете, мы не получили точную цифру.

Кроме самого нагревательного кабеля мы должны приобрести регулятор для теплого пола. Для меня всегда было загадкой почему такие разные цены у всех производителей на похожие по характеристикам изделия. Ответ прост – у всех разная комплектация и соответственно разная цена.
С одной стороны обидно, что рекламные ходы сбивают покупателя с, и без того сложного, пути выбора оптимального регулятора для теплого пола. Но тут появляется некая свобода выбора и способ сэкономить. Ведь можно купить теплый пол и нагревательный кабель не только разных производителей, но хотя бы в разных магазинах, где цена может также сильно отличаться друг от друга.
Но и это еще не все. Для электрического теплого пола требуется поместить датчик температуры в область между нагревательным кабелем. Поэтому требуется гофра, по которой этот датчик пропустится в толщу пола и останется возможность по замене датчика своими руками, в случае его выхода из строя.

Ну и, естественно, требуются сопутствующие материалы и инструменты типа дюпель-гвоздей, цемента и перфоратора, ножниц по металлу и прочего подручного инструмента. Для настоящего домашнего мастера – это как аптечка в автомобиле, но, если требуется пополнить запас, не забудьте приобрести.
Монтаж электрического теплого пола под плитку своими руками
Проще посмотреть на то, как сделать электрический теплый пол своими руками. Первое что нужно сделать – это разметка. Главное в разметке определиться с шагом укладки кабеля. Этот шаг вычисляется по формуле, указанной в инструкции. Но подставляя в формулу максимальные и минимальные значения, я получил, что разница составит от 8 до 12 см. В той же инструкции есть примерно те же цифры в качестве рекомендованных величин.
Имея разметку прокладки кабеля выбираем место для штробления канавки для укладки гофры с датчиком температуры. Она должна проходить между витками нагревательного кабеля.

Укладываем крепежные ленты. Обратите внимание, в какую сторону отгибаются лепестки из профиля, они должны отгибаться вверх. Если перепутать, то будет невозможно без ухищрений отогнуть лепесток и нормально закрепить кабель.
Как располагать ленту относительно разметки? Для этого можно закрепить кусок какого-нибудь подручного кабеля, саморез или гвоздь. Теперь будет понятно где сверлить отверстия в полу. Отверстия необходимы где-то через каждые 40-50 см.
Начинаем разматывать кабель. Пропустите «холодный» конец кабеля к месту установки регулятора. Теперь находим место установки соединительной муфты. Это должно быть обязательно в толще пола, иначе кабель перегреется и место соединения разрушится.
Как крепить кабель при монтаже электрического теплого пола своими руками? Для начала потренируемся.
Начинаем «змейкой» раскладывать кабель. В местах установки мебели и вблизи стен делаем отступ не менее 5 см.
Иногда 10 сантиметровый шаг разметки не попадает под лепестки на монтажной ленте. Почему такое произошло? Все просто: шаг расположения монтажных отверстий на ленте 17,5 мм. Следовательно, на пятом отверстии удаление будет 87,5 мм, а на шестом – 105 мм или 10,5 см.
Таким образом, имея некоторый опыт укладки электрического теплого пола своими руками, можно не так пристально размечать пол, а зная шаг отверстий на ленте, укладывать кабель.
Двужильный нагревательный кабель хорош еще тем, что другой конец кабеля не требуется возвращать обратно к распределительной коробке при укладке теплого пола. Излишки можно просто разложить там, где будет удобно в каждом конкретном случае.
Вот собственно и все тонкости по укладке электрического теплого пола своими руками в плиточный клей. Теперь можно приступать к укладке кафельной плитки. Есть два варианта дальнейшего развития событий: либо сразу же выкладывать плитку на нагревательный кабель, либо сначала нанести небольшой слой плиточного клея, а уже после его высыхания переходить к плитке. Это дело вкуса и опыта. Мы не будем экспериментировать и остановимся на втором варианте – сначала накроем кабель теплого пола небольшим слоем плиточного клея.
Вне зависимости от способа последующей укладки не следует забывать про осторожность, чтобы во время монтажа электрического теплого пола не повредить изоляцию кабеля. Тогда теплый пол будет служить вам годами, помня тепло не только ваших рук, но согревать своим теплом всех обитателей квартиры.

Теплый электрический пол своими руками в частном доме под плитку
Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.
СОДЕРЖАНИЕ:
Важные особенности работ
В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.
Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.
Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.
Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.
Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.
Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.
Условия для укладки теплого пола
Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:
Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.
Если эти условия соблюдаются, то можно приступать к следующему этапу работ.
Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.
Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.
Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.
Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.
Особенности расчета необходимых материалов
После выбора вида теплых полов следует произвести расчет требуемых материалов.
К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.
Для этого нужно учитывать несколько факторов:
Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.
Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.
Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.
Можно использовать формулу.
Подготовительные работы
Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.
Первое, что делается – это выбирается место расположения терморегулятора.
Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.
При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.
После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.
Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.
При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.
Одна из штробов будет использоваться для укладки датчика температуры.
После этих работ подготавливается поверхность пола, на которую будет укладываться система.
Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.
При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.
Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.
Далее приступают непосредственно к монтажу системы на пол.
Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.
Укладка кабельного теплого пола
Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.
После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.
Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.
Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.
Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.
Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.
После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.
Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.
Крепление лент производить лучше дюбелями.
Закончив с установкой монтажных лент, приступают к укладке самого кабеля.
Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.
После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.
Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.
Затем переходят к укладке датчика температуры.
Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.
Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.
После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.
На этом этапе можно провести пробный запуск системы.
Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.
Если все нормально, можно приступать к завершающим работам.
Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.
Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.
После на высохшую стяжку наноситься напольное покрытие.
Теплый кабельный пол в разрезе.
Как делают в деревянном доме.
Монтаж термоматов
Систему теплых полов, состоящих из термоматов, укладывать значительно проще.
После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Укладка инфракрасной пленки
Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.
Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.
Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.
Далее на поверхность термоизоляции расстилается инфракрасная пленка.
При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.
При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.
Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.
Читайте также:
После укладки производится подсоединение проводки к каждому куску уложенной пленки.
Делается это при помощи специальных клемм, идущих в комплекте с пленкой.
Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.
После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.
Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.
Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.
После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.
Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.
Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.
Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.
Итог
Мы рассказали про основные способы установки теплых электрических полов.
Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.
Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

Как уложить теплые полы под плитку: подробное руководство
Полы с подогревом наиболее известны тем, что они используются в ванных комнатах и на кухнях, но полы с подогревом дают преимущества при укладке различных плиток. Свойства плитки, мрамора и каменных полов фактически делают системы подогрева полов более эффективными. Простые в установке, экономичные в эксплуатации и почти не требующие обслуживания полы с подогревом повышают ценность любой укладки плитки и снижают счета за электроэнергию, а жильцы становятся счастливее.
Преимущества использования полов с подогревом под плитку
Полы с подогревом под плитку обеспечивают множество преимуществ для помещений, в которых они установлены. Плитка обладает двумя особыми свойствами, которые делают ее уникально подходящей для использования в системах напольного отопления: высокая теплопроводность и высокая теплоемкость, что означает, что плитка быстро нагревается и хорошо сохраняет тепло. Быстрый нагрев означает, что система отопления может быть более отзывчивой и ее легче регулировать. Сохранение тепла помогает снизить потребление энергии и позволяет людям чувствовать себя более комфортно.
Люди обычно чувствуют себя жарко или холодно в зависимости от двух вещей: температуры воздуха вокруг них и количества тепла, излучаемого в их сторону. Солнце — отличный пример излучаемого тепла. Даже когда воздух холодный, солнечные лучи на коже могут согреть вас. Использование системы лучистого отопления под плиткой имитирует этот тип отопления.
В комнате с обогреваемой плиткой плитка способна излучать тепло всем, кто находится в комнате. Это создает более равномерное и комфортное ощущение тепла даже при более низкой температуре воздуха. Когда весь кафельный пол имеет лучистую систему обогрева, люди чувствуют себя более равномерно согретыми, так как тепло излучается со всех сторон.
Как укладывать полы с подогревом под плитку
Полы с подогревом не только делают любое помещение более комфортным, но и невероятно просты в установке. Компания Warmup предлагает 2 отличных решения — DCM-PRO и StickyMat — для простой и экономичной установки напольного отопления.
1. Измерьте помещение, которое будет облицовано плиткой
Определите, какая часть пола будет обогреваться. Сделайте схему комнаты, чтобы убедиться, что у вас достаточно материала. Не включайте постоянные приспособления, такие как туалетные столики, туалеты, душевые кабины или ванны. Главное – определить, какую площадь пола нужно отапливать. Как и в большинстве случаев, получение точных измерений на этом этапе может сэкономить вам массу времени в дальнейшем.
2. Приобретение материалов и необходимых инструментов
Наличие всех необходимых материалов и инструментов необходимо для бесперебойной установки. Убедитесь, что у вас есть все, что вам нужно перед началом работы:
Странные нагревающие коврики в соответствии с измерениями
Термостат с датчиком пола
Цифровой мультиметер
Постоянный маркер
. краткий список материалов, рекомендуемых для вашего проекта лучистого обогрева пола, ознакомьтесь с этим инструментом мгновенного расчета цены от Warmup.
3. Проверка нагревательных матов под плитку
Перед установкой убедитесь, что система подогрева пола находится в хорошем состоянии. С помощью цифрового омметра измерьте сопротивление нагревательных проводов. Сопротивление должно быть в пределах 10% от сопротивления, указанного на бирке или в руководстве для этой модели.
4. Осмотрите и очистите черновой пол
Для правильной установки черновой пол должен быть чистым и свободным от мусора. Удалите все гвозди или острые предметы, которые могут повредить систему подогрева пола. Если черновой пол бетонный, приклейте пробковую или синтетическую пробковую подложку к черновому полу перед установкой системы отопления. Пробка помогает гарантировать, что тепло от системы теплого пола дойдет до плитки и не будет потрачено впустую на нагрев фундамента.
5. Установка матов с подогревом под плитку
Одним из самых простых шагов является установка матов с подогревом под полом. Разверните коврик по черновому полу, используя ленту или горячий клей, чтобы закрепить коврик на месте. Разрежьте сетку по мере необходимости, чтобы она поместилась в пространстве, но не разрезайте нагревательный элемент. Чтобы установить коврик вокруг сложных препятствий, таких как колонны и туалеты, отрежьте проволоку от сетки и освободите нагревательный элемент, чтобы он подходил.
6. Разместите датчик
После того, как система полностью разложена и установлена, установите датчик термостата. Убедитесь, что датчик проходит между нагревательными элементами и не перекрывает их. Вплетите датчик в сетку или используйте горячий клей, чтобы он не двигался. Правильное размещение датчика обеспечит нормальную работу термостата.
7. Еще раз протестируйте систему
Теперь, когда все компоненты установлены, перед установкой плитки убедитесь, что все работает правильно. Омметр должен по-прежнему показывать, что сопротивление системы находится в допустимых пределах. Если нет, устраните проблему сейчас, пока все еще легко доступно.
8. Подсоедините термостат
Теперь система готова к подключению к термостату. Обязательно соблюдайте все местные требования. Рекомендуется, чтобы подключение к термостату выполнял лицензированный электрик. Поскольку системам напольного отопления может потребоваться значительная сила тока во время прогрева, а также для предотвращения срабатывания GFCI термостата, рекомендуется подключить систему напольного отопления к выделенному контуру.
9. Установка плитки с модифицированным или немодифицированным Thinset
После того, как все подключено и работает должным образом, можно укладывать напольную плитку. Проконсультируйтесь с производителем плитки, чтобы убедиться, что плитка совместима с системами обогрева пола, но обычно это не проблема, поскольку большинство плиток прекрасно работают с этими типами систем отопления.
Чтобы приступить к укладке плитки, нанесите слой модифицированного клея на нагревательные элементы и сетку и уложите плитку. Установите плитку как обычно, включая использование механических систем для предотвращения проскальзывания. Когда затвердевший слой затвердеет, а напольное покрытие станет устойчивым, ваша система подогрева пола готова к использованию.
Warmup предлагает лучшие решения для обогрева полов под плиткой
Благодаря Warmup ваши плиточные полы больше не будут холодными. Простая в установке система Warmup делает добавление напольного отопления простым и экономичным к любой укладке плитки. Чтобы получить расценки и узнать больше об их системах подогрева полов, свяжитесь с Warmup сегодня.
Как выполнить укладку кафельной плитки на электрический теплый пол
Выбор
предварительных
Создание схемы
расчет материала
Слой изоляции
Расположение датчика температуры
Схема нагревательных матов
стяжка
Укладка плитки
счастливое соседство
Укладка электрического теплого пола под пол, как плитка, занимает много времени и сил. Но при строгом соблюдении технологии укладки теплого пола под плитку, с процессом укладки справится даже начинающий исполнитель.
Выбор
При выборе магистрального теплого пола необходимо определиться, какой именно вариант выбрать:
Греющий кабель. Имеется в виду количество вариантов бюджета. Но при этом придется немного повозиться, сделать правильный расчет количества кабеля для монтажа системы отопления, и провести укладку теплого пола под плитку. Стяжка в этом случае несколько толще, что уменьшает расстояние от пола до потолка. Если можно пожертвовать высотой потолка, то можно выбрать устройство от электрического теплого пола с кабелем.
Термомат. Он имеет несколько большое количество положительных качеств. Его даже можно назвать усиленной версией проводника. Главной особенностью является то, что трос представляет собой специальную сетку из стекловолокна. Здесь он достигается шагом, равным тросу, уложенному на всю длину мата.
Для расчета необходимого количества термоматов, достаточного для установления площади всего помещения. В конце концов, останется только выбрать рулон материала, который будет отвечать за расчет размера.
Только это уже видно, что электрический мат имеет значительное преимущество с обычным кабелем. Кроме него больше положительных отзывов от пользователей в сети.

Видео:
предварительная подготовка
при монтаже теплых полов под плитку необходимо иметь хотя бы базовые знания в области электрики. Особое внимание следует уделить основанию, на которое впоследствии будет укладываться нагревательный мат.
С поверхности пола убирается вся мебель и бытовая техника. Старую базу привели в надлежащий вид и по желанию выровняли. Если есть старое напольное покрытие, его лучше снять вместе со старой залитой стяжкой. Это позволит оставить такое же расстояние от потолка до пола для создания новой конструкции системы отопления в помещении.
Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. просто убрать весь мусор останется при доработке базы и пропылесосить если нужно.
Создание схемы
Перед установкой очень важно все правильно рассчитать. Для этого есть схема электромонтажа теплиц. Обязательно должен быть отмечен шаг разводки или укладки нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:
При выборе шага укладки теплого пола Плитка электрическая должна находиться на расстоянии от стен в помещении, которое будет равно не менее 100 мм.
Упаковочный материал может быть иным, чем прямолинейное направление, можно сделать и гнуть. Для этого его вырезают в специально отмеченных местах. Изгиб производится в нужном направлении. Все эти тонкости позволяют снизить потребление потребляемой энергии. Отопление будет осуществляться в тех местах, где это необходимо.
запрещена установка нагревательных элементов под громоздкую мебель (при отсутствии ножек) и бытовую технику. В этом варианте тепло не будет поступать на обогрев воздуха в помещении, а будет возвращаться к нагревательным элементам. Это приведет к их перегреву и выходу из строя.
расчет материала
Грамотный расчет материала для устройства теплого пола под электрическую плитку позволит получить желаемый результат без лишней траты денег. Каждый квадратный метр площади помещения требует приобретения нагревательного элемента мощностью от 140 до 180 Вт.
Возможны случаи, когда помещение очень хорошо утеплено. Здесь система отопления будет выступать в роли опорного элемента, и тогда мощность можно выбрать меньше допустимых норм – около 80 Вт/м ² .
Рассчитать измеренную площадь помещения (длину умножить на ширину), затем из этого результата вычесть площадь мебели и оборудования, под которыми не будет производиться укладка греющего кабеля под плитку. то, что получится и будет считаться полезной площадью для обогрева.
Тот же принцип характерен для термоматов. Выбрана расчетная полезная площадь и мощность нагревательных элементов. Именно этот номер и необходимо приобрести.
Чтобы утеплитель можно было надежно закрепить на залитой стяжке, используйте монтажную ленту.
Особое внимание при монтаже следует уделить старой электропроводке, чтобы она выдержала давление мощного электрического пола. Если нет собственных знаний в определении сечения кабеля по току, лучше всего обратиться за помощью к специалистам. Но пункт следует сделать обязательным без исключения.
Слой теплоизоляции
Для устройства теплого пола под плитку осуществляется утепление основания. Это делается с целью, чтобы избежать потерь тепла в помещении. Это повысит не только эффективность работы отопления, но и его эффективность в процессе эксплуатации.
Один из лучших вариантов утепления – пенофол. Он представлен в виде полотна, имеющего слой для крепления к основе. Дополнительно имеет покрытие из фольги, чтобы отражать тепло в сторону помещения. Листы теплоизоляционного материала укладывают на поверхность стыка бетонного пола в стыковом пространстве и проклеивают фольгированным ленточным компаундом. Чтобы изоляция была более эффективной, материал должен идти на несколько стен в помещении.
Существуют и другие варианты изоляции, позволяющие сократить расстояние от пола до потолка. Можно упомянуть полистирол или полипропилен.
В конце этого этапа стены поверх расположенного утеплителя, монтируется демпферная лента, предназначенная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхность металлической сетки, служащей армированием и не допускающей прямого контакта нагревательных элементов с утеплителем. Это впоследствии позволяет несколько сократить объем работ при монтаже электрических теплых полов под плитку.
Расположение датчика температуры
Датчик температуры Предназначен для самостоятельного контроля всей системы. В дополнение к датчику установите термостат, который может быть не механическим, а электронным. Все это поставит тот уровень температуры, который будет нужен для комфортного пребывания в помещении.
Крепление информационных элементов производится на стену, рядом с розеткой. А вот датчик температуры монтируется прямо на пол. Терморегулятор на стене выполнен штробом (только вертикально по уровню), а в цокольном этаже прорезаны канавки. Важно поместить его в предварительно гофрированную трубу. Место, где крепится датчик – средняя часть между двумя имеющимися витками нагревательного элемента. В таком случае следует исключить любое пересечение.
При выполнении стяжки для элементов теплого пола под плитку Гофрированная трубка с датчиком не заполняется раствором, один конец заполняется герметиком.
Схема расположения нагревательных матов
Укладка нагревательных матов производится строго по схеме, которая была предварительно настроена перед установкой. В этом случае по признаку пола делается специальная разметка, соответствующая параметрам рисования. При резке стекла следует быть осторожным, чтобы не повредить проволоку. Все это приводит к выходу из строя всей конструкции. 9Сопротивление кабеля 0003
не должно отличаться более чем на 10 процентов от данных, указанных в техпаспорте на материал. Там же определяется и фаза кабеля. цвета проводов могут быть сделаны для облегчения этого процесса. На них все и определяется. Лента монтажная
предназначена для крепления бетонным основанием или пластиковыми хомутами к металлической сетке. По всей площади помещения следует выбирать одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева чернового пола в помещении.
После этого следует протестировать систему и выявить ошибки в работе. Для этого первоначально проверяется сопротивление, которое должно соответствовать параметрам, определенным ранее до начала монтажных работ. Далее идет система подключения к сети. Если работа в норме и отклонений нет, можно переходить к следующему шагу.
Необходима проверка. Если в дальнейшем будут выявлены ошибки при монтаже, придется проводить демонтаж напольного покрытия и заливку стяжки. Это не только тратить личное время, но и достаточно средств.
стяжка
Можно сразу укладывать в стяжку теплого пола или под плитку. Все будет зависеть от нагревательного элемента. Для стяжки пола нужно приготовить раствор. В нем должны сочетаться следующие элементы:
вода (0,6 части).
Цемент (1 часть).
Песок (4 части).
щебень (5 частей).
Пластификатор
(1% массы цемента).
Чтобы на поверхности не появлялись трещины и сводилась к минимуму усадка технологического раствора, воду следует добавлять в необходимом количестве, буквально. В раствор категорически запрещается добавлять перлит или керамзит. Они только нарушают теплообмен и могут привести к перегреву всей системы, вывести ее из строя.
1. Металлическая сетка, 2. Греющий кабель, 3. Сито, 4. Черепица.
Толщина стяжки теплого пола в среднем варьируется от 40 до 60 мм. Все будет зависеть от его цели и причин. Большая толщина приведет к нестабильной работе системы отопления, а также КПД. После заливки укупорка выдерживается до полного высыхания раствора. На это нужно потратить около месяца. В этот период запрещено включение в сеть электрического теплого пола. Если монтируется электрический теплый пол под плитку без стяжек, Вам не придется ждать этого срока.
Стоит отметить, что бетонная теплая стяжка Плитка используется только в том случае, когда применяется нагревательный кабель. Термоматы также могут служить основой для последующей укладки керамической плитки на специальный клей. То есть выполняется без теплой стяжки пола под плитку.
Укладка плитки
Когда стяжка схватится (через 3 дня), можно укладывать плитку на пол с подогревом. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна лежать исключительно на горизонтальной поверхности. Используемый клей следует наносить на поверхность слоем не более 7 мм.
Начало работы Электрический теплый пол – после высыхания плиточного клея. Обычно это занимает около 20 дней. Подробнее обо всех письменных инструкциях от производителя. В процессе эксплуатации следует следить за максимальными температурными параметрами, которые будут передаваться в помещения. Это позволит напольному покрытию прослужить долгое время.
счастливое соседство
Плитка может ложиться сразу на поверхность нагревательного мата. В такой конструкции гораздо больше положительных моментов, чем в обычном кабеле. Но всегда уважал процесс установки, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, укладку плитки теплого пола лучше доверить специалистам.
В момент затирки швов между плитками в термической важно не повредить изоляцию контактов. Лучше всего использовать только гибкую смесь, ориентированную на систему электрического пола. Сама затирка надежности проводится спустя сутки после укладки плитки.
По поводу клея, что еще можно сказать о клее, используемом в эпоксидной смоле. В помещении должны соблюдаться и поддерживаться нормальная температура и влажность, чтобы все качества клея удалось приобрести. Эти рекомендации всегда прописаны на упаковке клея от производителя.
Сопротивление электрического кабеля теплого пола Проверяется не только в конце настила, но и при укладке плитки. Если она не изменится, можно быть уверенным, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет, если нужно, какие участки нужно отремонтировать.
В результате размещения получится отличный вариант системы отопления в помещении. Главное строго соблюдать технологию и последовательность всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла первому этажу и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:
. актуальная проблема на сегодняшний день. Поверхность пола кухни, ванной, санузла или прихожей чаще всего представляет собой прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол является приемлемым методом решения этой проблемы. Установить теплые полы самостоятельно несложно, если знать основные приемы укладки под плитку нагревательных элементов.
Содержание
1 Каковы варианты
2 Поверхностная подготовка
2.1 Термическая изоляция поверхности
3 Разработка схемы
4 Расчет материала
5 Чек. датчик
7 Установка кабеля или мата
8 Заливка стяжки и укладка плитки
Возможные варианты
Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении в любом случае.
Устройство электрического пола может быть нескольких видов:
кабель;
пленка;
нагревательные маты;
стержень.
При кабельном способе монтаж электрических теплых полов под плитку заключается в прокладке нагревательного резистивного кабеля, который крепится специальными клипсами на планках. Более дешевым кабелем является одножильный кабель, но чаще используется двухжильный кабель, обладающий высокой надежностью. Иногда применяют кабель с полимерной матрицей между двумя проводниками, выделяющими тепло.
Вы можете купить готовые комплекты для этого способа обогрева, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплектов может даже содержать инструменты. Экономнее самостоятельно подобрать элементы отопления и установить теплый пол своими руками.
Инфракрасный пленочный метод – дорогой, но самый безопасный метод, при котором используется гибкая полимерная ткань со встроенными инфракрасными нагревательными элементами.
Инфракрасный пленочный теплый пол
Нагревательные маты состоят из монтажной сетки с прикрепленным к ней кабелем. Их укладка не требует использования заливки бетонной смеси, что увеличивает нагрузку на потолок и уменьшает высоту потолка. Метод прост в установке, поэтому он очень популярен. Окончательный выбор теплого пола под плитку связан с расчетом оптимальной теплоотдачи. В этом случае расчет теплопроизводительности матов намного проще, чем длины нагревательных кабелей.
В стержневом методе используются последовательно соединенные угольные стержни. В монтажный комплект входят стержневые маты, провода и соединительные комплекты, а остальные элементы (термостат, теплоизоляция, битумная изоляция, скотч и т.д.) покупаются отдельно.
Подготовка поверхности
Технология монтажа теплых полов требует тщательной подготовки поверхности перед укладкой нагревательных элементов. Нагревательные маты или кабели можно укладывать только на чистый и ровный пол без выступов и трещин. Можно использовать грунтовку, бетонную стяжку или наливной пол.
Теплоизоляция поверхности
Для минимизации потерь тепла и достижения эффективного обогрева помещения при подготовке используется слой теплоизоляции. В зависимости от требуемой толщины утеплителя используются следующие материалы:
Пенопласт;
пенополистирол;
пенополистирол фольгированный.
На балконах, лоджиях, над неотапливаемыми помещениями или подвалами применять толстые изоляционные материалы до 100 мм (например, пенопласт и пенополистирол). Для тонкого слоя изоляции используйте фольгу с фольгированным покрытием (отражающая поверхность фольги должна быть направлена вверх). Все стыки и швы герметизируются фольгированным скотчем. Теплый пол под плитку в ванной дополнительно оборудован слоем гидроизоляции.
Разработка схемы
Перед монтажом системы отопления необходимо разработать план-схему на бумаге. В нем выделены буферные зоны с массивной мебелью, техникой, батареями отопления и трубами. Отопительные системы нельзя прокладывать под мебелью или бытовой техникой, так как это создает дополнительную нагрузку на кабель (кабель перегревается, так как тепло не может уйти вверх).
Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечены контуры будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Также необходимо сделать отступ от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не менее 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно спроектированная схема уменьшит затраты на покупку системы обогрева и защитит кабель от перегрева.
Расчет материала
Требуемая удельная мощность кабеля рассчитывается исходя из площади пола, покрываемой системой отопления. Перед закупкой материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все замеры можно сделать с помощью компьютерной программы, а можно воспользоваться услугами продавца-консультанта. Самостоятельно рассчитать длину кабеля можно, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив результат на мощность кабеля.
В зависимости от характеристик помещения потребляемая мощность электрического пола может составлять от 100 до 180 Вт/м². Для сухого отапливаемого помещения, обогреваемого от другого источника, потребуется до 120 Вт/м². Если влажность высокая, т.е. в ванной используется до 150 Вт/м². На балконе, лоджии или в неотапливаемом помещении мощность может достигать 180 Вт/м². Теплый пол под плитку может быть основным источником тепла, это влияет на удельную мощность отапливаемого помещения.
Шаг прокладки кабеля рассчитывается следующим образом: требуемую удельную мощность нагрева умножить на 100 и разделить на мощность кабеля. Расчеты сделаны таким образом, чтобы в дальнейшем не перерезать кабель (это категорически запрещено). При использовании одножильного провода необходимо учитывать, что его конец должен возвращаться к началу монтажа, тем самым увеличивая его длину. Для укладки нагревательных матов шаг кабеля рассчитывать не нужно. Мощность системы рассчитывается по площади обогрева.
Проверка электропроводки
Электрический теплый пол под плитку требует большого энергопотребления. Перед его установкой необходимо проверить, подходит ли существующая проводка для новой нагрузки. Если при расчете сечения кабеля обнаруживается, что диаметр жилы не соответствует требованиям, его заменяют. Запрещается подключать систему отопления к розетке. Оптимальный вариант – провести дополнительную линию электропроводки к распределительному щиту.
При проектировании электропроводки учитывается мощность бытовых электроприборов. Если потребляемая мощность превышает 2 кВт, они должны быть подключены к отдельным блокам предохранителей. Для защиты электрической изоляции используется устройство УЗО, срабатывающее при номинальном токе до 30 мА. Заземляющие проводники, соединенные с крупными металлическими предметами, применяют в помещениях с повышенной влажностью.
Монтаж датчика температуры
Особое внимание следует уделить правилам подключения терморегулятора и датчика температуры. Термостат является блоком управления электрическим полом и обрабатывает информацию от датчика температуры, а также включает и выключает отопление. Регулятор может быть программируемым или без заданной программы; крепится на стене на высоте около метра в доступном месте.
Кабель, соединяющий регулятор с системой отопления, помещается в гофрированную трубку и специальную трубу. Провод от термостата подключается к термодатчику, расположенному на расстоянии до 40 см от стены между витками кабеля. Трубопровод должен быть уложен без перегибов; его край соединения с системой отопления изолирован герметиком для предотвращения проникновения раствора, используемого в стяжке. Датчик температуры также должен быть установлен в гофрированной втулке, чтобы обеспечить доступ к нему в случае необходимости ремонта.
Монтаж кабеля или термомата
Перед тем, как приступить к монтажу кабеля теплого пола, необходимо измерить сопротивление кабеля. Кабель укладывается петлей на расчетном расстоянии (не менее 10 см) с помощью специальной фиксирующей ленты. Иногда устанавливается армирующая сетка, к которой трос крепится пластиковыми хомутами. Для укрепления кабельной змейки можно использовать монтажные планки с отверстиями. Необходимо оставить до 20 см расстояния от стен.
При монтаже одножильного кабеля необходимо его конец подвести к исходному месту прокладки, не пересекая другие витки. В двухжильном кабеле один провод служит источником тепла, второй замыкает цепь, поэтому конец кабеля выполнен соединительной муфтой. Кабель укладывается после подготовки поверхности, укладки теплоизоляции (и гидроизоляции при необходимости) и небольшого слоя бетонной стяжки. Иногда кабель укладывают прямо в бетонную стяжку. Сборка контура поверхности нагрева производится перпендикулярно стене, на которой расположен термостат.
Сетчатые термоматы состоят из тонкого троса, прикрепленного к сетке из стекловолокна. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их на плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, которые имеют самоклеящуюся нижнюю поверхность, которую достаточно прижать к полу для надежной фиксации. Маты с эластичной основой могут быть натянуты для сложной конфигурации схемы отопления.
Нагревательные маты проще в установке, чем кабельные нагревательные маты: нет необходимости рассчитывать шаг между витками, нет перегибов кабеля. Тем не менее, необходимо знать, как правильно установить теплый пол под плитку этим методом. Маты следует прикрепить к слою утеплителя скотчем, соблюдая расстояние между фрагментами обогрева до 10 см и около 20 см от стены. При выполнении поворотов маты можно подрезать, не касаясь троса, и сделать необходимые повороты. После установки электрическая система должна быть проверена на сопротивление.
Заливка стяжки и укладка плитки
Монтаж электрического теплого пола завершается нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего для непосредственной укладки керамической плитки используют специальную клеевую смесь. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносят дважды: сначала покрывают маты или кабельные петли, затем наносят следующий слой для укладки плитки.
Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температур при эксплуатации. Нанесение клея на нагревательную часть не должно вызывать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра нагревательного провода. Эксплуатируйте пол, когда стяжка и клей полностью высохнут.
Связанные статьи:
Укладка плитки на полы с подогревом – коврики для электрических кабелей
Укладка плитки на полы с подогревом – Электрические кабельные маты – Instarmac
Закрыть поиск
Показать больше результатов
Мы используем такие инструменты, как файлы cookie, для предоставления основных услуг и функций на нашем сайте. Мы также используем это для сбора данных о том, как наши посетители взаимодействуют с нашим сайтом, продуктами и услугами. Нажимая «Принять», вы соглашаетесь на использование нами этих инструментов для рекламы, аналитики и поддержки.
Я согласен Условия Политика конфиденциальности
A – Бетонная подложка
B – PRIME
C – ДЛЯ ДЕЙСТВИЯ
D – термическая плитка. H – Выравнивание по высоте заделки или кабеля
I – Грунтовка
J – Нанесение клея (выбирается в зависимости от типа плитки)
K – Укладка плитки
J – Затирка всех швов
Существует множество производителей электрических теплых полов с «теплым матом», поэтому всегда обращайтесь к ним напрямую за конкретным советом. Системы состоят из электрических кабелей или матов, которые необходимо прикрепить к основанию по заданной схеме, чтобы обеспечить равномерное тепло по всему полу.
Следует соблюдать осторожность, чтобы избежать зацепления (и, следовательно, повреждения кабелей при нанесении клея) и тепловых ударов при использовании обогревателя. Есть два варианта, которые можно использовать при установке плитки на эти системы:
Нанесение выравнивающего состава для укладки кабелей
Нанесение выравнивающей массы для достижения высоты кабеля и предотвращения зацепов при нанесении клея для плитки
В обоих случаях применяются следующие критерии:
Основание должно быть прочным, прочным, стабильным и пригодным для нанесения цементной выравнивающей смеси.
Любые компенсационные швы в дизайне пола должны быть проложены до готовой укладки плитки и не должны быть закрыты. Чаще всего это происходит между разными нагреваемыми областями и/или подложками.
Мы рекомендуем, чтобы деревянные подложки имели подходящую подложку, механически и/или физически приклеенную перед установкой электрических систем подогрева пола, чтобы свести к минимуму тепловое перемещение подложки при включении и выключении отопления.
Перед выполнением каких-либо подготовительных работ или работ по укладке плитки необходимо проверить систему, чтобы убедиться, что она установлена правильно и работает. Это также следует делать во время и после установки, чтобы убедиться в отсутствии повреждений.
Основания необходимо загрунтовать UltraTile ProPrimer. Грунтование обычно улучшает адгезию ленты, используемой для фиксации кабелей, но если они уже были, важно не залить пол грунтовкой. Наносить только тонким слоем.
Выберите наиболее подходящий выравнивающий состав для основания. Как правило, UltraTile ProLevel One или ProLevel Fiber предпочтительнее для твердых, прочных оснований, таких как бетон или песок/цемент. UltraTile ProLevel Two для трудно склеиваемых, плотных поверхностей, таких как керамическая плитка, или там, где основание фиксируется только механическим способом, т.е. опорные доски.
Свяжитесь с техническим отделом UltraTile для выбора наиболее подходящего продукта. №
Нанесите выбранный состав, вылив его на пол и аккуратно разгладив металлическим шпателем с прямым краем. Либо закройте самую высокую точку кабелей минимум на 3 мм, либо заполните пространство между кабелями, не нанося состав на поверхность (это позволит наносить клей для плитки, не зацепляя кабели). Дайте разглаживающему составу застыть. Время для этого будет зависеть от толщины, основания и условий.
Нанесите любой (согласно инструкции для впитывающего пола на цементной основе) и дайте высохнуть. Закрепите плитку эластичным цементным клеем. Дайте отвердеть в соответствии с инструкциями в паспорте, прежде чем заливать гибким цементным раствором. Оба продукта следует оставить для отверждения минимум на 14 дней, прежде чем постепенно повышать температуру пола в соответствии с инструкциями производителя.
Существуют различные производители напольного отопления, включая Warmup, которые предлагают ряд систем различных типов, включая Sticky Mat и Total-16. Мы рекомендуем вам всегда обращаться к инструкциям производителя при установке теплых полов.
Посетите сайт warmup.co.uk, чтобы загрузить технические руководства по прогреву.
Head Office
Danny Morson Way
Birch Coppice Business Park
Dordon, Tamworth B78 1SE
Великобритания Тел: +44 (0) 1827 254 400
Scotland & Irland Office
Scotland & Irland Office 9000 3
. House
15 Cromarty Campus
Rosyth, Fife KY11 2YB
Шотландский тел. : +44 (0) 141 260 9051
Ирландский тел.: +44 (0) 141 260 9053
Установка теплых полов | Что вам нужно знать
Делать что-либо в первый раз может показаться сложной задачей, особенно если это проект «сделай сам», поэтому мы понимаем, почему людей может нервировать перспектива установки собственной системы подогрева пола. Однако, если у вас есть нужные инструменты и вы потратили достаточно времени на подготовку, вы обнаружите, что это удивительно простой процесс. Вы получите руководство по установке независимо от того, заказываете ли вы электрическую систему подогрева пола или систему водяного теплого пола, но вот краткое руководство, чтобы вы могли получить представление о том, чего ожидать.
Подготовка
Как и во всем, правильная подготовка необходима для успешной и легкой установки напольного отопления. Вам нужно будет принять во внимание, насколько легко будет получить доступ к этажам в вашем доме и, что более важно, насколько легко будет установить систему напольного покрытия, будет ли она установлена между лагами в вашем полу или будет установлена на сплошной пол под плиткой? При этом также принимается во внимание тип напольного покрытия, которое вы хотите использовать: керамический, плиточный и каменный пол в значительной степени выигрывают от подогрева пола, в то время как некоторые ковры с высоким ворсом плохо пропускают тепло.
Установка электрической системы подогрева пола
По соображениям безопасности при установке системы электрического подогрева пола важно, чтобы ее устанавливал квалифицированный электрик. №
Первое, что необходимо сделать при установке системы электрического обогрева пола, — это прикрепить изоляционные плиты к черновому полу. Это важно, потому что эти изоляционные плиты гарантируют, что тепло направляется вверх в комнату, а не уходит вниз в пол. Если вы устанавливаете маты электрического теплого пола на бетонный пол, эти изоляционные плиты можно закрепить с помощью клея, тогда как, если вы устанавливаете их на деревянный пол, их можно будет легко просверлить.
После того, как уложены изоляционные плиты, вы, наконец, готовы к укладке напольного отопления. Для красивой простой квадратной комнаты с очень небольшим количеством неудобных углов вы можете просто измерить, вырезать и уложить сетчатую систему, однако, если вы хотите разместить свою систему в комнате более сложной формы, вам может быть проще использовать «свободную» систему. проводная система». Этот тип системы является более гибким и позволяет устанавливать теплые полы даже в самых непонятных по форме помещениях.
При прокладке системы электрообогрева важно убедиться, что источник питания можно легко подключить к электроснабжению вашего дома, это может показаться очевидным, но это также распространенная ошибка!

Установка водяной или «мокрой» системы отопления
Установка «мокрой» или водяной системы напольного отопления может быть такой же простой, как и сухой системы, самое большое отличие состоит в том, что водяная система напольного отопления не не нужно быть привязанным к вашему электроснабжению.
Как и в случае с электрическим теплым полом, подготовка также является ключевым моментом, черновой пол должен быть чистым и свободным от мусора, чтобы можно было правильно установить изоляционную плиту. Опять же, эти изоляционные плиты являются ключом к снижению потерь тепла и повышению эффективности использования тепла.
Со всеми комплектами напольного отопления своими руками поставляется четкое и понятное руководство по установке. В нем содержится вся информация, необходимая для наиболее эффективной прокладки трубопровода. Перед всем этим важно установить основной коллектор отопления, он должен быть расположен близко к комнате или помещениям, которые ваша система будет обогревать. Коллектор помогает вам контролировать температуру воды, протекающей через вашу систему
После того, как вы уложили трубу и надежно закрепили ее на изоляции, пришло время провести испытание под давлением воды и приступить к нанесению стяжки. Важно убедиться, что коллектор подключен непосредственно от вашего котла и перед любыми радиаторами, это гарантирует, что ваш коллектор получает прямой поток теплой воды из вашего котла. Из-за сложности этой части установки рекомендуется проконсультироваться на этом этапе с квалифицированным сантехником.
Помощь в установке?
Если вам нужна дополнительная информация об этом или о чем-либо другом, связанном с подогревом полов, не стесняйтесь взять телефон и позвонить нам, наша служба поддержки клиентов будет рада помочь 0800 232 1501

Блоги о подогреве полов | Магазин теплых полов | Поговорите со специалистами по напольному отоплению
Комплекты для теплого пола из дерева | Твердые комплекты для обогрева пола | Комплекты для подогрева пола в ванной комнате
Сохранить и поделиться корзиной
Ваша корзина будет сохранена, и вам будет предоставлена ссылка. Вы или кто-либо, у кого есть ссылка, можете использовать ее для получения своей корзины в любое время.
Назад Сохранить и поделиться корзиной
Ваша корзина будет сохранена с изображениями и информацией о продуктах, а также с итоговыми суммами корзины. Затем отправьте его себе или другу со ссылкой, чтобы получить его в любое время.
Монтаж теплых полов под плитку: монтаж и инструкция по монтажу
Установка теплых полов возможна в помещениях с высокими потолками. Чаще всего их монтируют в ванной, но можно установить теплый пол и по всей квартире.
Есть несколько способов отопления, которые нужно выбирать индивидуально, в зависимости от высоты потолков, состояния электропроводки и напора воды в квартире или загородном доме. Самыми популярными являются нагревательные маты, которые просты в установке.
В этой статье мы рассмотрели основные правила укладки инфракрасного и кабельного теплого пола. Также провели подробный инструктаж по устройству системы обогрева плитки с помощью нагревательных матов. Материал снабжен пошаговыми фото и видео рекомендациями специалистов по укладке теплого пола.
Содержание статьи:
Разновидности теплого пола
Основные правила устройства теплого пола
Правила прокладки кабеля теплого пола
Правила укладки инфракрасного теплого пола
Руководство по монтажу теплого пола 8
Этап №1 – монтаж утеплителя под электрический пол
Этап №2 – укладка нагревательных матов
Этап №3 – резка напольной плитки
Этап №4 – укладка плитки на теплый пол
Этап №5 – лакировка готового кафельного пола
Выводы и полезное видео по теме
Разновидности теплого пола
Прежде чем приступить к выбору пола системы отопления, нужно учитывать, что они имеют ограничения. Несмотря на то, что системы отопления способны полностью заменить отопление в квартире, сделать это по нормам российского законодательства невозможно.
Данные ограничения вызваны рядом причин:
Разрешены только в квартирах, а массовое использование таких систем в доме приводит к увеличению нагрузки на электрическую сеть.
Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы теплоснабжения в доме.
Так как пол не будет использоваться как основной источник тепла в квартире, вы сможете сэкономить на его установке. Экономия заключается в прокладке нагревательного кабеля или пленки только в местах, свободных от мебели.
Это снизит потребление тепловой энергии, что сделает ее более экономичной в долгосрочной перспективе, а также при закупке строительных материалов и монтаже
В частном доме возможности использования данной технологии гораздо шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим отоплением.
Если дом оборудован автономными источниками электроэнергии, такими как или , конечно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных систем отопления.
Если электричество подается по ЛЭП, то использование варианта электроотопления частного дома будет очень затратным. В таком случае лучше остановить свой выбор на . Он прослужит около 35 лет, после чего потребует замены.
Фотогалерея
Фото
Керамический пол – это материал с высокой теплопроводностью. Без системы обогрева вызывает стойкое ощущение холода
Прокладка системы обогрева под керамическую плитку обеспечит комфортную температуру ног. Кроме того, керамика очень хорошо проводит тепло.
Теплые полы электрические и водяные. Первый вид делится на кабельный и инфракрасный
Для облегчения и ускорения процесса монтажа нагревательный кабель фиксируется армирующей полимерной сеткой. Пол управляется термостатом, вмонтированным в стену
В группу электрических теплых полов входят инфракрасные системы, в том числе пленочные и угольные стержневые варианты
Водяные теплые полы представляют собой систему труб, уложенных в цементно-бетонную стяжку, через которые охлаждающая жидкость циркулирует
Поскольку водопроводные системы могут протекать в результате износа материала труб или нарушения укладки, они не подходят для высотных зданий. Кроме того, перекрытия многоэтажных домов не рассчитаны на вес мощной стяжки
Управление водяным теплым полом осуществляется через коллекторный узел, оснащенный насосом, предохранительным клапаном, воздухоотводчиком или перечисленными устройствами на каждое кольцо
Основания для установки теплого пола под плитку
Строительство электрокабельной системы
Крепление нагревательного кабеля в конструкции теплого пола
Мат электрический нагревательный с терморегулятором
Система инфракрасного обогрева
Трубопровод водяного теплого пола
Организации по использованию водных разновидностей
Коллектор системы водоснабжения
Основные правила монтаж теплых полов
Несмотря на разный принцип обогрева, существует несколько основных принципов укладки всех видов теплых полов под напольную плитку.
Первое общее правило – удалить старую стяжку после непосредственного демонтажа покрытия. Это позволит выиграть несколько сантиметров высоты помещения, что особенно актуально в квартирах с низкими потолками или если обогреватель монтируется только в одной комнате.
Второе основное правило — выравнивание поверхности. Любую полость или выпуклость со временем уберут и настроят теплый пол. Весь мусор должен быть удален, а щели и ямы закрыты. Только после этого можно приступать к гидроизоляции
Для гидроизоляции можно использовать специальные составы, например жидкое стекло или битум. Особое внимание следует уделить ванным комнатам. Если через стяжку попадет влага, это приведет к постепенному разрушению бетона. Это актуально и для частных домов, и для квартир.
После гидроизоляции нужно сделать теплоизоляцию. Его толщина определяется индивидуально, в зависимости от высоты потолков и уровня перепада плова между комнатами. Чем тоньше слой утеплителя, тем больше будут теплопотери.
Это неизбежно приведет к увеличению потребления энергии для подогрева пола. В случае устройства полов с электрическим типом обогрева отсутствие теплоизоляции вызовет преждевременную выработку ресурсов оборудования
Еще одно правило – необходимость армирования пола под плитку.
Для этого используются готовые армированные сетки с толщиной проволоки не более 6 мм.
Это необходимо для укрепления стяжки и предотвращения ее растрескивания. Фрагменты армированной сетки связываются между собой вязальной проволокой.
Смеси на гипсовой основе нельзя использовать для заливки стяжки пола под плитку. Они слишком хрупкие и не подходят для давления. Кроме хрупкости, они не обладают свойствами, необходимыми для сцепления с плиточным клеем.
Необходимо использовать выравнивающие смеси, такие как наливные полы. Они дают наилучший эффект, так как поверхность гладкая и подходит для укладки плитки с минимальным расходом клея.
Правила прокладки кабеля теплого пола
Перед установкой нового оборудования, которое будет создавать нагрузку на проводку в квартире или доме, необходимо убедиться, что проводка выдержит ее. Для начала нужно сделать разметку, где будут лежать электрические маты.
При планировке в квартире необходимо исключить раскладку в местах расположения стационарно установленной крупногабаритной мебели без ножек, сантехники и бытовой техники. Это связано с тем, что электричество создает магнитное поле, которое будет мешать работе бытовых приборов.
Нельзя укладывать теплый пол под плитку там, где установлена ванная, ванна и душ. В этих местах высок риск попадания влаги и короткого замыкания.
При планировании также нельзя прокладывать электрообогрев в местах расположения водопроводных и газовых труб.
Определение мощности, сечения кабеля и электропроводки в доме
Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить зоны, где установлена мебель. Площадь для установки матов рассчитывается путем вычитания общих квадратных метров из общей площади, на которой не будет производиться установка.
Полученное число необходимо умножить на 140 Вт, если пол не будет использоваться в качестве основного источника тепла. Если вы планируете использовать для обогрева только пол, то нужно умножить на 180 Вт.
На основании полученных данных можно приобрести кабельный или электрический мат для обогрева напольного покрытия.
Что касается электропроводки, то необходимо рассчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти в инструкции к технике и даже продублировать ее на корпусе прибора.
Полученную общую мощность необходимо скорректировать путем умножения на коэффициент 0,8. Это поправка на то, что все устройства в квартире одновременно работать не будут. На основании данных, полученных из этой таблицы, можно определить нужное сечение медного кабеля
Алюминий не подходит для разводки дома, где планируется установка системы теплого пола. Это связано с тем, что медь обладает лучшей теплопроводностью. По таблице также нужно определить силу тока и поставить автоматы на электросчетчик.
Если электропроводка в квартире не соответствует необходимым характеристикам, перед монтажом нагревательного кабеля или матов ее необходимо заменить. Если этого не сделать, то в квартире будет периодически отключаться электричество, а потом и розетки оплавятся.
В конечном итоге это приведет к короткому замыканию и пожару. Это опасно и не стоит экономить на безопасности, особенно если дом или квартира сделаны из горючих материалов. Рекомендуем ознакомиться со схемами электропроводки в квартире и рекомендациями по самостоятельной установке. Для этого .
Монтаж матов и установка системы управления
Монтаж электрических матов проще и быстрее, чем монтаж кабеля. Достаточно разместить их на площади обогрева, которая была определена при составлении схемы.
Кабель должен быть уложен на монтажную ленту, представляющую собой металлическую застежку, которая защелкивается в стяжке пола. При прокладке кабеля необходимо делать витки одинаковой ширины
Это обеспечит равномерный уровень прогрева пола. При установке не рекомендуется разрывать кабель.
После прокладки кабеля необходимо установить . Он выполняет важную функцию – поддержание заданной температуры пола.
Это позволяет снизить энергопотребление, так как периодически обогрев будет отключаться при достижении заданной температуры. Если датчик температуры зафиксирует снижение пользовательского режима, автоматически включится обогрев.
Для крепления блока управления в стене просверлите отверстие необходимого диаметра. Рядом с местом установки агрегата должен быть источник электроэнергии. Это может быть сокет
Отверстие должно располагаться выше 30 см от поверхности пола. От отверстия высверливается вертикальный канал, куда будет установлена гофра для датчика температуры.
Противоположный конец гофры должен располагаться между витками нагревательного кабеля на равном расстоянии. Если это правило не соблюдать, то показания датчика будут завышены.
При подключении нагревательного кабеля к блоку управления следуйте инструкциям производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.
Правила укладки инфракрасного теплого пола
Несмотря на конструктивные различия Монтируется так же просто, как и электрические маты. Но между ними есть разница. При подключении пленочного нагревателя используется не параллельное подключение, а параллельное.
С конструктивной точки зрения это более надежный способ, так как при выходе из строя одного модуля остальные продолжат функционировать.
Преимущество такого пола заключается в снижении энергопотребления за счет его меньшего потребления по сравнению с электрическими матами. Пленка продается в рулонах и покупается в количестве, необходимом для площади обогрева. Пленку можно разрезать, но только в тех местах, где это разрешено производителем.
Пленка должна укладываться с небольшим нахлестом, строго по разметке. Между собой модули скрепляются молярной лентой. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.
Подробнее особенности пленочного типа обогрева мы рассмотрели в .
Руководство по укладке электрического теплого пола
Качество покрытия зависит от состояния основания, на которое оно будет укладываться. Работу следует начинать с демонтажа старого покрытия. Все должно быть демонтировано, в том числе и старая стяжка.
Для работы нужна дробилка. Также необходимо заранее продумать, как транспортировать и куда вывозить старый бетон. Захоронение на свалках не допускается
После удаления старого покрытия необходимо удалить весь мелкий мусор и пыль. После этого нужно осмотреть площадь пола и при наличии трещин их необходимо заделать. Когда поверхность пола подготовлена, можно приступать к гидроизоляции и утеплению.
Этап №1 – монтаж утеплителя под электропол
На подготовленное основание необходимо уложить утеплитель. Предпочтительны пробковые листы. Они имеют достаточную плотность и не прогибаются под тяжестью стяжки, как в случае с пенополистиролом.
Применение утеплителя низкой плотности приведет к необходимости демонтажа чистового пола из-за износа материала.
Дешевый пенополистирол делает стяжку трещиной под плиткой. Это неизбежно приводит к отслаиванию и порче плитки. Сначала появляются мелкие трещинки, а потом плитка отслаивается
Утеплитель крепится к поверхности путем приклеивания к битумной мастике. За счет использования этого материала достигается не только фиксация пробковых листов, но и гидроизоляция.
Долговечность теплого пола также зависит от качества приклеивания. Подождав 5-6 часов, можно приступать к заливке стяжки. Толщина стяжки должна быть не менее 3 см.
При использовании наливного пола нет необходимости выравнивать правилом, как в случае с самозамесными цементными растворами. После работы нужно оставить поверхность до полного высыхания, примерно на 3-4 дня.
Этап №2 – укладка нагревательных матов
После застывания объемного раствора можно приступать к монтажу теплого пола под плитку. Сначала нужно наметить мелом места, в которых маты не будут устанавливаться. Это поможет сориентироваться и не переборщить с материалом.
Галерея изображений
Фото
Катящиеся маты для подогрева пола
Резка матов в точке поворота
Нанесение плиточного клея на систему
Устройство пола
После установки матов необходимо приступить к установке блока управления и датчика температуры. Блок управления необходимо подключать в строгом соответствии со схемой и цветовой маркировкой проводов, которые предусмотрены производителем.
Вниз от блока управления проложена специальная гофра, куда будет устанавливаться датчик температуры. Конец гофры, который находится между нагревательными матами, необходимо плотно закупорить.
Если этого не сделать, то при заливке раствор проникнет внутрь, затвердеет и приведет датчик в негодность. Кроме того, застывшая в гофре смесь затруднит замену датчика
Когда установка электроники будет завершена, нужно включить систему и проверить ее работоспособность. Если дефектов в работе системы отопления нет, можно приступать к заливке последнего слоя стяжки. Необходимый уровень заполнения следует отметить на стене, чтобы было легче ориентироваться.
Минимальная толщина стяжки 4 см. Во время заливки наливного пола необходимо следить за равномерным распределением жидкости. Можно использовать валик для перемещения излишков раствора.
После заливки нужно подождать несколько дней до полного высыхания. В это время нужно контролировать температуру в квартире. Если воздух сухой и горячий, есть риск растрескивания стяжки. Кладку плитки можно начинать только после полного высыхания наливного пола.
Этап №3 – резка напольной плитки
Для работы с напольной плиткой отлично подходит ручной плиткорез. Для работы с ним нужно заранее подготовить плитку. Плитка предварительно замачивается, если это указано производителем.
Если таких рекомендаций нет, то просто протрите плитку влажной тряпкой. Это необходимо для очистки поверхности, по которой будет двигаться режущий элемент инструмента.
Вам не нужно заранее резать плитку. Делается это по мере необходимости, так как если стороны стен будут иметь небольшое расхождение, то плитку придется подрезать заново
Делается по необходимости, в местах приближения кладки к стене или углу. Если из пола выходят водопроводные или отопительные трубы, то в плитке нужно будет сделать фигурные отверстия.
Для этого используется ручной фонарь. Отверстия, сделанные с его помощью, могут иметь неровные края. Для устранения эстетического дефекта необходимо обработать края наждачной бумагой.
Этап №4 – укладка плитки на теплый пол
Работу по укладке плитки пола необходимо начинать с разметки, которая во многом определяется типом кладки. Наиболее распространены варианты укладки плитки по диагонали и по прямой .
Какой вариант выбрать, зависит от дизайна интерьера и геометрических особенностей помещения.
После нанесения разметки нужно развести небольшое количество клея в емкости с водой. Клеевая смесь должна быть термостойкой. Клей наносится на подготовленное основание зубчатым шпателем. Под плиткой не должно быть пустот, так как эти места будут уязвимы для точечного давления, что приведет плитку в негодность.
Поверх клеевого раствора укладывается и выравнивается плитка. Периодически необходимо проверять на наклон. Делается это с помощью строительного уровня.
Уровень не должен быть длиннее 60 см, так как при большей длине увеличивается погрешность показаний. Для того чтобы соблюсти равное расстояние между плитками, нужно использовать пластиковые крестики.
Стандартный размер 2 мм. Если плитка большая, можно использовать больший размер. Кресты, регулирующие высоту, убираются, а те, что окаймляют четыре плитки, после кладки не демонтируются, а прячутся при затирке швов.
Для затирки швов применяют специальные составы, окрашиваемые в тон облицовываемой поверхности. Затирку можно производить только после затвердевания клея.
Этап №5 – лакировка готового кафельного пола
Чтобы сохранить плитку в первозданном виде, необходимо позаботиться о лакировке. Эта простая процедура предотвратит необходимость замены плитки.
Особенно лакировка актуальна для матовой плитки, которую часто используют для пола в ванной, так как она не скользит.
Лак необходимо наносить лоскутом ткани, не оставляющим обрывков ниток. При нанесении избегайте появления пузырей и полос. Начинать нужно с дальнего от входа угла комнаты
При нанесении первого слоя лака необходимо открыть окно в режиме проветривания, а также закрыть дверь в помещение. После полного высыхания, которое происходит через 6-8 часов (в зависимости от состава лака), необходимо повторить процедуру еще раз.
Выводы и полезное видео по теме
Как монтировать блок управления:

Как укладывать теплый пол в помещениях с малыми теплопотерями:

Что будет, если не закрепить утеплитель:

На что обратить внимание при проектировании дома:

Правильный монтаж систем теплого пола при укладке напольной керамики значительно продлит срок ее эксплуатации.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Монтаж кабеля тёплого пола под плитку и ламинат

Что нужно предусмотреть перед укладкой кабеля тёплого пола под плитку?

Как уложить кабель тёплого пола под плитку? Этапы монтажа.

Особенности кабельного тёплого пола под ламинат

Выводы

Как сделать электрический теплый пол своими руками: монтаж и подключение

Виды электрического теплого пола

Подключение электрического теплого пола

Монтаж кабельной системы

Укладка электрического теплого пола в стяжку

Установка терморегулятора и подключения кабеля

Монтаж электрического теплого пола под плитку

Нагревательный мат для теплого пола

Монтаж нагревательного мата

Инфракрасный пленочный теплый пол

Монтаж инфракрасного пленочного теплого пола

Включение и эксплуатация электрического теплого пола

Требования к безопасности для электрического теплого пола

Монтаж и укладка электрического теплого пола под плитку – видео как сделать

Почему именно электрический?

Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Укладка греющего кабеля

По какой схеме нужно укладывать кабель, и сколько его требуется?

Процесс монтажа греющего кабеля

Укладка «тёплого пола» из сетчатых матов

Инфракрасный тёплый пол

Особенности и преимущества инфракрасного тёплого пола

Укладка инфракрасной плёнки

Смотрите видео: монтаж электрического тёплого пола

ᐈ Как укладывать Нагревательный мат под плитку? (6 Фото), видео, теплый пол монтаж рекомендации

МОНТАЖ МАТА НАГРЕВАТЕЛЬНОГО – ЦЕНА

Что важно знать о нагревательных матах?

Нагревательный мат – термины и конструкция

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА

Рекомендации по укладке нагревательных матов под плитку

Монтаж нагревательного мата – необходимые материалы

Монтаж кабельного мата – подготовка к установке

Показания сопротивления кабельного мата

Инструкция по установке нагревательного мата

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Живые истории: примеры монтажа нагревательных матов

Монтаж нагревательного кабельного мата – другие возможности

Когда можно включать электропол после монтажа под плитку?

Монтаж матов под плитку – ответы на частые вопросы

Можно ли резать кабельный мат?

Чем отличается мат от кабеля?

Нужна ли теплоизоляция (фольга) под нагревательный мат?

Можно ли ставить мебель на нагревательный мат?

ТОП-3 главных ошибки при самостоятельной покупке электрического теплого пола

Что категорически запрещается делать при монтаже кабельного мата?

Укладка электрического теплого пола своими руками

Монтаж электрического теплого пола под плитку своими руками

Теплый электрический пол своими руками в частном доме под плитку

Важные особенности работ

Условия для укладки теплого пола

Особенности расчета необходимых материалов

Подготовительные работы

Укладка кабельного теплого пола

Монтаж термоматов

Укладка инфракрасной пленки

Итог

Как уложить теплые полы под плитку: подробное руководство

Преимущества использования полов с подогревом под плитку

Как укладывать полы с подогревом под плитку

Как выполнить укладку кафельной плитки на электрический теплый пол

Выбор

предварительная подготовка

Создание схемы

расчет материала

Слой теплоизоляции

Расположение датчика температуры

Схема расположения нагревательных матов

стяжка

Укладка плитки

счастливое соседство

Возможные варианты

Подготовка поверхности
