Инфракрасный теплый пол под ламинат: монтаж своими руками

Теплый пол, уложенный под такое напольное покрытие как ламинат, позволяет сделать данный отделочный материал не только красивым и современным, но и практичным. Монтаж теплых полов впоследствии поможет вам за считанные минуты создавать требуемый температурный режим и комфортный микроклимат в комнате независимо от времени года. При выполнении укладки собственными силами можно вполне обойтись без бетонной стяжки и других дорогостоящих и трудоемких технологий.

Преимущества инфракрасного пленочного пола

Итак, прежде чем приступать к монтажу электрических полов под ламинат следует выбрать какую же все-таки систему обогрева вы будете использовать, и какой конкретно материал будет принят в качестве напольного покрытия.

В настоящее время наибольшее распространение получили две системы электрического обогрева помещений из разряда теплых полов – кабельные системы и пленочные инфракрасные. При этом последние более популярны, поскольку их установка не требует особых навыков и знаний и доступна даже непрофессионалам. Вдобавок ко всему, пленочный инфракрасный пол – это можно сказать, последняя разработка в области теплого пола, в которой использованы наиболее передовые решения этой сферы.

Кроме этого, пленочный теплый пол обладает и рядом других характерных достоинств:

• долговечность и надежность;
• простота монтажа и эксплуатации;
• возможность повторного использования;
• не требуется бетонная стяжка;
• в качестве финишного покрытия может выступать практически любой материал (ламинат, линолеум, паркет, пробка).

На что обратить внимание при выборе ламината

К выбору ламината следует отнестись с особой тщательностью. Довольно часто в составе химической пропитки, которой покрывают ламели, производители используют формальдегиды и другие вредные для человека вещества. При нагревании поверхности ламината свыше 26 ºС эти вещества начинают испаряться в окружающий воздух. При попадании в наш организм они способны нанести существенный вред здоровью. Поэтому если вы собрались купить ламинат в качестве финишного покрытия для теплого пола, то потрудитесь более досконально изучить всю сопроводительную документацию. Особенно, обратите внимание на тот факт, можно использовать этот вид ламината в совокупности с электрической системой подогрева. Кроме того, документация может содержать сведения по выбору системы отопления, в частности, ее предельной мощности и наибольшей температуре нагрева. Исходя из указанных требований, и стоит подбирать конкретную модель теплого пола.

Для данной технологии вам потребуются:

• рулонный теплоизоляционный материал;
• полиэтиленовая пленка толщиной от 160 мкр для гидроизоляции;
• плёночный карбоновый тёплый пол;
• соединительный силовой провод;
• монтажный скотч;
• датчик температуры пола;
• терморегулятор.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

• Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
• Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
• Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
• Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
• Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем. Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору.

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Поделитесь в соцсетях:

Опубликованно 12.10.2016 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Ламинат, Монтаж, Теплый пол. Добавьте в закладки постоянную ссылку.

Правильная укладка инфракрасного теплого пола под ламинат

Ламинат как материал для напольного покрытия стал пользоваться невероятной популярностью. В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой укладки и обслуживания. Единственным минусом является тот фактор, что без предварительной подготовки и утепления пола укладывать ламинат не рекомендуется, так как он всегда будет холодным. Оптимальным вариантом и выходом из данной ситуации будет инфракрасная пленка, которую вы сможете с легкостью самостоятельно уложить. Для того чтобы сделать все правильно, достаточно знать всего несколько тонкостей.

• Преимущества инфракрасного пола
• Устройство ИК материала
• Советы по монтажу
• Подготовка и укладка ИК пола

Преимущества инфракрасного пола

Рассматривая теплопроводные показатели ламината, можно сделать вывод, что без стороннего нагревателя он не будет теплым. Все связано с тем, что материал изготовления — это синтетические составляющие, а не древесина. Поэтому на предварительном этапе нужно задуматься об обогреве. Конечно же, существуют водяные контуры, нагревательные маты и кабели, но

они имеют ряд недостатков.

1. Использовать водяной контур под ламинат можно только при частном отоплении. Синтетические материалы, которые входят в состав ламината, при больших температурах начинают деформировать поверхность, и пол теряет свои декоративные особенности. При частном отоплении у вас будет возможность регулирования температуры.
2. Использовать электрические обогреватели, такие как кабеля и маты, также не рекомендуется. В первую очередь это связано с тем, что требуется предварительная стяжка пола. Также представленные конструкции неравномерно нагреваются.

Всех вышеперечисленных недостатков лишен пленочный инфракрасный материал. Его толщина не более 1 миллиметра, поэтому не требуется предварительная подготовка поверхности и стяжка. Обогрев ламината происходит за счет специального излучения, которое испускает поверхность материала. Основные преимущества инфракрасного теплого пола:

• равномерное нагревание ламината;
• эффективный и экономичный расход электроэнергии;
• нагрев пленки происходит до 40 градусов Цельсия;
• простота в монтировании системы;
• длительный срок службы;
• нет никакого негативного воздействия на организм человека.

Таким образом, выбор в полной мере очевиден. Конечно же стоит выделить один-единственный минус — это довольно высокая стоимость материалов, но затраты максимально быстро окупаются.

Устройство ИК материала

Основным элементом системы являются пленочные нагреватели. Конструкция представленных элементов довольно простая. Между двумя полиэстеровыми пленками впаиваются излучатели. Впаянные детали испускают инфракрасное излучение при подаче на них электрического тока. Подключение к общему полотну и соединение излучателей происходит через проводник-шину. Таким образом, даже если один элемент выйдет из строя, это никак не повлияет на эффективность всей системы.

Инфракрасный пленочный пол поставляется в рулонах шириной от 0,5 до 1 метра, все зависит от производителя. Саму пленку можно резать, так как существуют специально отмеченные места. При использовании материалов важно узнать удельную мощность инфракрасного пола, так как это создает определённые нагрузки на домашнюю сеть. Сегодня на рынке можно встретить вариант с показателями 150, 220, 440 Вт/м². Комплект ИК пола включает в себя несколько составляющих

.

1. Терморегулирующий датчик с кабелями. Используется для контроля за температурой.
2. Набор соединительных проводов.
3. Клеммы-клипсы.
4. Изоляционные компоненты.

На основе представленных материалов производится укладка инфракрасного теплого пола под ламинат дома. Стоит отметить, что важно на первоначальном этапе разработать сам проект будущего теплого пола и рассчитать рабочие показатели.

Советы по монтажу

В настоящее время принято доверять укладку представленного напольного покрытия квалифицированным специалистам. Вы можете, основываясь на рекомендациях в этой статье, самостоятельно справиться со всеми задачами. Комплекс предстоящих работ включает в себя:

• составление схемы монтажа;
• подготовку основания;
• монтаж пленочных инфракрасных элементов;
• электрическое подключение и пробный пуск.

Изначально выбирают места расположения терморегулятора, так как к нему будут подводиться провода. Кабельная система должна укладываться в заранее сделанный штроб в стене. Далее следует приступать к следующим задачам:

1. Вычертить графическую схему расположения пленочных элементов по комнате.
2. Раскрыть пленки, проводить только по намеченным меркам производителя.
3. Материал лучше расстилать вдоль комнаты, что снизит расходы.
4. Отступ от стен должен составлять 30 сантиметров.
5. Нельзя укладывать пленку внахлёст, между параллельными полотнами должно быть расстояние 5 сантиметров.

Термодатчик устанавливается в самом прохладном месте комнаты, но при этом нужно учитывать тот факт, что должно хватить кабелей, которые идут в комплекте. Представленные условия должны быть реализованы на графической схеме. После того как все будет подготовлено, можно приступать к монтажу.

Подготовка и укладка ИК пола

Главенствующей задачей на первом этапе является подготовка основания. В настоящее время потребуется приобрести теплоизоляционный материал. Это делается для повышения КПД самого теплого пола и исключения обогрева бетонной поверхности. Таким образом инфракрасное излучение будет полностью направлено вверх к ламинату. Рекомендуется очистить бетонный пол от мусора, пыли и прочих загрязнителей.

Фольгированный теплоотражающий материал укладывается полностью по всей поверхности пола. Стыки нужно проклеить скотчем, чтобы исключить посторонние сдвиги.

Далее следует приступить к укладке пленочного инфракрасного полотна. После подключения всех элементов рекомендуется провести проверку работоспособности системы. Нельзя забывать про безопасность! Если все работает без каких-либо сбоев, температура достаточная, то следует начать укладку ламината. Таким образом, вы сможете наслаждаться теплым полом в своей квартире.

Теплый пол под ламинат на бетонный пол своими руками

• Чем хороши теплые полы?
• Типы теплых полов
• Выбор ламината
• Установка водяного теплого пола
• Монтаж электрических теплых полов
• Стоковая видеозапись

С наступлением холодов и отопительного сезона каждому хозяину хочется максимального тепла и уюта в своем доме. Проводя ремонт в своем доме или квартире, хочется основательно продумать будущую систему отопления, чтобы все домочадцы чувствовали себя комфортно, несмотря на морозную погоду за окном. Жилье с индивидуальной системой отопления становится все более популярным, ведь это экономично и удобно, есть возможность самостоятельно задавать климатические условия в собственном доме. Хорошо зарекомендовала себя система отопления на основе теплых полов. Тем более что с развитием технологий теплый пол можно укладывать практически под любое напольное покрытие. Должное внимание следует уделить теплому полу под ламинат. Особенно с учетом того, что уложить теплый пол под ламинат на бетонный пол легко можно своими руками, не привлекая узкого специалиста.

к оглавлению ↑

Чем хороши теплые полы?

Поскольку системы отопления на основе батарей отопления не так совершенны, многие стали отдавать предпочтение отоплению на основе теплых полов. Они не только равномерно прогревают воздух в помещении, но и создают дополнительный комфорт, ведь нет ничего приятнее, чем ступить на теплый пол в холодное время года.

Однако на этом преимущества теплого пола не заканчиваются. К основным преимуществам теплого пола можно отнести:

• Высокая скорость нагрева. При напольном отоплении помещение прогревается намного быстрее, чем в случае с радиаторами отопления. Это позволяет более экономно использовать отопление, выключать его, уходя на работу, по делам и включать, возвращаясь. Температура в помещении довольно быстро достигает комфортных показателей.
• Данную систему отопления вполне можно использовать как самостоятельную, а при желании и как дополнительную.
• Теплый пол равномерно прогревает воздух, не создавая сквозняков.
• Теплый пол способен прогреть воздух до комфортной температуры на высоте до 2,5 метров.
• Обеспечивает комфорт ногам, что снижает риск простудных заболеваний.
• Обеспечивает безопасную игру на полу для детей; Вам больше не придется запрещать им играть на холодном полу, так как он всегда имеет комфортную температуру.
• Данная система отопления достаточно экономична, так как использует современные технологии энергосбережения.
• Помещения с теплыми полами кажутся более просторными, так как в них нет настенных радиаторов отопления, которые, ко всему прочему, не всегда вписываются в современный интерьер.
• Система более экологична, чем та система отопления, к которой мы привыкли уже много лет, так как благодаря равномерному нагреву и возможности регулировки температуры воздух в помещении не пересушивается.
• Теплый пол универсален, так как подходит практически под любое напольное покрытие.
• Благодаря использованию терморегуляторов можно очень точно и тонко настроить температурный режим, а программаторы позволяют настроить нужную температуру в зависимости от времени и дня недели. Это значительно экономит потребление тепла.
• Относительная простота установки и эксплуатации.

Как видите, теплые полы очень практичны в использовании, имеют огромное количество преимуществ. Вы точно не пожалеете, выбрав этот вид отопления.

к оглавлению ↑

Типы напольного отопления

Сегодня существует множество типов напольного отопления. В зависимости от существующей системы отопления, личных предпочтений и финансов вы без труда подберете для себя подходящий вариант. Для этого достаточно знать обо всех существующих видах. Имея информацию, вы без труда определитесь, какой тип теплого пола вам необходимо выбрать.

Существуют следующие типы напольного отопления.

Водяной теплый пол

Водяные теплые полы обогреваются за счет циркуляции горячей воды по трубам, проходящим под черновым полом. Вода нагревается котлом и движется по трубам благодаря циркуляционному насосу. Эту систему можно использовать везде, где система отопления работает под давлением. В этом случае используются трубы из металлопластика или гофрированные трубы из нержавеющей стали.

Важно! Водяной теплый пол отлично зарекомендовал себя при необходимости обогрева больших площадей и помещений, так как он более экономичен, чем электрический теплый пол. Идеально подходит для обустройства частных домов и коммерческих помещений.

Электрические теплые полы

В случае электрических теплых полов нагревательные элементы достигают желаемой температуры за счет нагрева от прохождения через них электричества. В зависимости от типа нагревательных элементов различают несколько подвидов электрических теплых полов:

• Греющий кабель. Дизайн этого пола невероятно прост. Он состоит из кабеля с высоким сопротивлением, по которому проходит электричество. Этот кабель прокладывается определенным образом поверх грубой стяжки. При прохождении через него электричества кабель нагревается, тем самым нагревая поверх него финишный тонкий слой стяжки, а затем и сам ламинат.

Важно! Кабель прокладывается исключительно на участках, свободных от мебели, то есть на полезной площади обогрева.

• Нагревательный мат. Отличается от кабеля теплого пола тем, что в этом варианте кабель уже определенным образом уложен на специальной сетке. Достаточно просто положить коврик на нужный участок, а затем закончить пол и уложить напольное покрытие.
• Инфракрасная пленка. Это пленка, состоящая из двух слоев полимерного материала, между которыми находится наноструктура. Через него проходит ток, в результате – возникает инфракрасное излучение. Этот вид обогрева абсолютно безвреден для человека. Укладывать напольное покрытие нужно сразу поверх пленки – это придает полу дополнительную высоту и упрощает монтаж.

Важно! Электрические полы имеет смысл использовать на небольших площадях, иначе они неэкономичны и требуют большого расхода электроэнергии. Как правило, такие полы устанавливают в ванных комнатах, на балконах, коридорах, в качестве дополнительного обогрева в игровых зонах детской комнаты.

к оглавлению ↑

Выбор ламината

На сегодняшний день существует множество вариаций теплых полов, и для них не обязательно использовать плитку в качестве напольного покрытия. Теперь его можно использовать под всеми любимый ламинат. Если вы решили установить теплый водяной или электрический пол под ламинат, своими руками хотите его установить, то, в первую очередь, вам необходимо правильно подобрать ламинат для этих целей.

Вот основные требования к ламинату, который будет использоваться для теплых полов:

• необходимо выбрать ламинат, на котором указано, что его можно использовать на отапливаемых поверхностях;
• используйте исключительно качественное напольное покрытие, приобретайте его у проверенных производителей, ведь дешевый ламинат при нагревании может выделять вредные летучие смолы, деформироваться и терять свои свойства при перепадах температуры;
• общее тепловое сопротивление ламината и подложки должно быть в пределах 0,15 кв. метров на кВт, в данном случае – чем ниже это значение, тем лучше;
• часто в паспорте на ламинат указано, для какого типа системы отопления он подходит – если он не универсальный, то используйте его исключительно с той системой отопления, которая прописана в паспорте;
• предпочтительнее использовать ламинат с замковым типом соединения;
• имейте в виду, что при использовании теплого пола необходимо отдавать предпочтение плитам ламината небольшой толщины – таким образом, вы повысите теплопроводность;
• лучше остановить свой выбор на ламинате высокого класса – такие панели гораздо плотнее и эффективность обогрева будет выше, а уж тем более, если речь идет о системе водоснабжения;
• При покупке ламината особое внимание уделите выбору подложки для него – она должна быть предназначена для использования на нагревательных поверхностях, иметь достаточную теплопроводность, быть пористой и не сохранять тепло.

к содержанию ↑

Установка водяного теплого пола

Укладка водяного теплого пола требует определенных навыков, если у вас есть навыки и знания в сантехнике, это может стать вашей силой. Однако даже если вы решите обратиться к профессионалам, не лишним будет знать алгоритм монтажа теплого пола под ламинат. Водяной теплый пол требует особого контроля качества выполнения работ.

При обустройстве системы отопления на основе водяного теплого пола соблюдается следующая последовательность действий:

• На систему отопления устанавливается распределительный коллектор с регуляторами, к которому подключаются все ТЭНы. Регуляторы дают возможность установить температуру нагрева воды в том или ином контуре.
• Гидроизоляция и теплоизоляция укладываются на качественную стяжку – это необходимо для того, чтобы избежать ненужных теплопотерь и защитить нижнее помещение от возможных протечек.
• На данном этапе по проекту осуществляется монтаж теплового контура. Трубы монтируются выбранным образом на армирующую сетку. Способ укладки – змейка или улитка, на конечный результат существенно не влияет. Шаг укладки труб определяется в зависимости от места. Шаг предпочтительнее уменьшать у внешних стен и увеличивать в центре или ближе к выходу.

Важно! Длина труб в одной системе не должна превышать 100 метров, так как насосное устройство может просто не справиться. Лучше всего, чтобы один контур прогревал помещение общей площадью не более 40 квадратных метров.

• После установки труб они подсоединяются к коллектору и вся система проверяется на качество работы. Стоит уже на этом этапе устранить все возможные проблемы и протечки.
• По всему периметру помещения наклеивается специальная демпфирующая лента.
• Далее на пол заливается цементная стяжка. При заливке трубы должны быть заполнены водой, но не включаться в отопление. Не включайте систему отопления, пока стяжка полностью не высохнет. В процессе высыхания лучше всего периодически смачивать поверхность водой – это предотвратит появление трещин на поверхности. Пол должен сохнуть медленно и эффективно, без использования специальных сушилок.

Важно! Общая толщина стяжки пола не должна быть толще 5-7 сантиметров, иначе – снижается эффективность обогрева. Но расстояние от поверхности пола в окончательном варианте до трубы не может быть более 3-х сантиметров.

• После высыхания стяжки на пол укладывают подложку и ламинат. Укладка подложки и ламината осуществляется в обычном порядке, предусмотренном производителем. Сначала стоит дать ламинату прогреться до комнатной температуры, приобрести влажность помещения. Для этого его нужно занести в помещение за 2-3 дня до начала работ по его укладке.

На этом этапе процесс монтажа теплого пола можно считать завершенным. При правильном выполнении работ система должна работать без сбоев.

к оглавлению ↑

Установка электрического теплого пола

Если вы решили использовать в своем доме электрический теплый пол под ламинат, то стоит отметить, что, в отличие от водяного, его гораздо проще монтировать. Кроме того, такая система отопления более безопасна.

Последовательность работ по укладке нагревательного кабеля или мата в процессе обустройства электрического теплого пола:

• Выполнена схема нагревательного элемента и определено место установки терморегулятора.

Важно! Помните, что ТЭНы должны располагаться исключительно в местах, свободных от мебели – это предотвратит бесполезную передачу тепла на предметы, не требующие обогрева, и предотвратит перегрев ТЭНов.

• Расчет теплых полов по мощности и полезной площади. На каждой упаковке есть пример расчета этих показателей, также вы можете обратиться к консультанту в строительном магазине, он поможет вам произвести расчеты.

Важно! Как правило, мощность электрического теплого пола рассчитывается исходя из типа помещения, в котором он будет установлен. Эти значения колеблются от 110 до 180 Вт на квадратный метр. Если такая система отопления используется как самостоятельная, а не дополнительная, то стоит остановиться на значениях от 140 до 180 Вт на квадратный метр. Расчет отапливаемой площади производится путем вычитания из общей площади помещения площади ненужного обогрева. Далее это значение умножается на выбранную мощность. В результате получается полная мощность, необходимая для обогрева данной площади, и измеряется она в кВт.

• Перед укладкой нагревательных элементов на пол укладывается теплоизоляция.
• В случае использования греющего кабеля его крепят к поверхности монтажной лентой, по схеме, построенной с учетом его длины и обогреваемой поверхности. Если это нагревательный мат, его расстилают на нужном участке.
• Далее проверяется работоспособность ТЭНов, для этого их нужно подключить к сети. Проверяется работа термостата.
• По рекомендациям производителя делается цементная стяжка необходимой толщины.

Важно! Не делайте стяжку толще, чем рекомендовано в инструкции. Это может привести к тому, что пол будет прогреваться слишком медленно, и обогрев будет неэффективным. Не включайте подогрев пола на время высыхания стяжки.

• Затем расстилается подложка и укладывается ламинат.

Важно! Если используется инфракрасная нагревательная пленка, ее укладывают на финишную стяжку, непосредственно под основание и ламинат. Эта процедура совершенно не требует дополнительных навыков.

к оглавлению ↑

Видеоматериал

Прочитав статью, вы узнали, как установить теплый водяной или электрический пол под ламинат своими руками. Как видите, некоторые виды теплых полов не требуют присутствия и участия мастера, при желании все работы можно выполнить самостоятельно. Используя инновационные технологии, такие как инфракрасный теплый пол, можно получить максимальную эффективность и экономию при обогреве помещений.

Электрический теплый пол под ламинат: монтаж своими руками

Мы уже рассматривали с вами монтаж теплых полов под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется использовать более современный и экономичный утеплитель – ИК-пленку. Технология укладки пленочного покрытия достаточно проста, и сейчас для читателей «my.electricianexp» будет предоставлена ​​подробная инструкция по монтажу электрического теплого пола под ламинат своими руками.

• В зависимости от типа отопителя
• Подготавливаем все необходимые материалы
• Выполняем монтажные работы
• Подготовка поверхности
• Производим теплоизоляцию
• Уложить пленку
• Полезные советы от мастеров

Определились с типом утеплителя

Недавно мы рассмотрели виды электрических теплых полов, где немного о вопросе использования разных утеплителей для кафельного и деревянного пола.

В случае деревянного пола не рекомендуется использовать нагревательные маты и кабель по следующим причинам:

1. Электрические проводники могут неравномерно излучать тепло, что неблагоприятно влияет на деревянный пол.
2. Обогрев с помощью электрокабеля (или мата) потребляют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять же, выигрывает.
3. Для инфракрасного покрытия не обязательно наличие бетонной стяжки, чего не скажешь об альтернативных вариантах.
4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажа. В случае электропроводки за счет стяжки высота потолка может быть уменьшена до 10 см.
5. Поскольку ламинат имеет низкую теплопроводность, не рекомендуется использовать кабельный обогрев. Это связано с тем, что кондуктор сначала нагревает стяжку, которая передает тепло самому полу. В результате такой теплоотдачи КПД на порядок ниже, чем при инфракрасном излучении, которое сразу прогревает все предметы в помещении.

Именно по этим причинам применяется монтаж пленочного теплого пола под ламинат и паркетную доску.

Подготавливаем все необходимые материалы

На данном этапе необходимо произвести расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть достаточно проста, нужно всего лишь рассчитать полезную площадь помещения и с учетом выбранной мощности обогревателя рассчитать его площадь.

Итак, для облегчения восприятия информации приводим все пункты:

1. Определяем полезную площадь помещения. Укладывать материал необходимо на расстоянии не менее 15 см от стены, нельзя подкладывать пленку под тяжелую мебель и бытовую технику. Исходя из этих требований, составляем схему и определяем полезную площадь.
2. Выберите мощность системы. Как правило, для обогрева теплого пола используется покрытие мощностью 150 Вт/м9.0270 2 (если нет центрального отопления) и 90 Вт/м ² , если в доме есть система отопления. Вы также можете выбрать промежуточные значения, исходя из собственных условий использования.
3. Рассчитываем количество пленки. Для этого умножьте полезную площадь на мощность, которую вы выбрали. Например, для помещения 15 м ² без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированную ленту и пенополивиниловую пленку (защищает поверхность утеплителя от механических повреждений).

Когда все материалы подсчитаны и куплены, можно переходить к процессу установки.

Выполняем монтажные работы

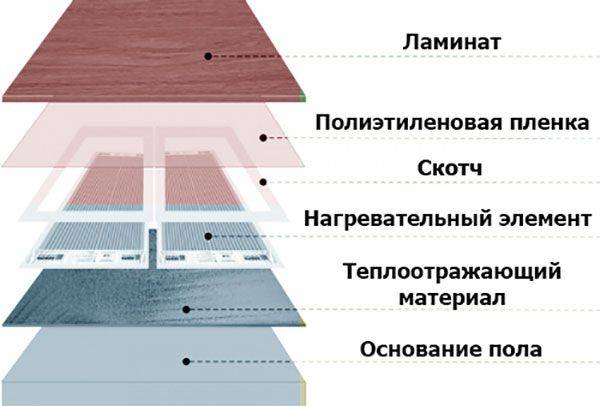

Технология укладки пленочного теплого пола под ламинат состоит из нескольких этапов:

• подготовка поверхности;
базовая изоляция
• ;
• напольный материал;
Ламинированное покрытие
• .

Обращаем ваше внимание, что данная технология применяется и в случае с паркетной доской, при этом монтаж осуществляется по аналогичной схеме!

Подготовка поверхности

На этом этапе необходимо снять старую отделку пола, убрать весь мусор и посмотреть состояние бетонной стяжки. Необходимо, чтобы поверхность была ровной, без сколов и трещин. В противном случае придется заливать черновую стяжку, которая уберет все дефекты.

Сразу следует отметить, что в помещениях с повышенной влажностью (на неотапливаемой лоджии или в бане) категорически запрещается укладывать инфракрасное покрытие. Если влажность небольшая, нужно также позаботиться о качественной гидроизоляции пола!

Делаем теплоизоляцию

Чтобы тепло шло вверх (в помещение), а не вниз (в нижние этажи или в фундамент), необходимо позаботиться о качественном утеплении основания под пленочный теплый пол. Для этого лучше всего использовать пенофол. Материал тонкий, поэтому высота потолка после укладки заметно не меняется.

Поскольку одна из сторон пенофола самоклеящаяся, сложностей при утеплении возникнуть не должно. Стыки между листами необходимо заклеить фольгированным скотчем.

Укладка пленки

Теперь, когда фундамент уже полностью готов, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.

Согласно схеме необходимо распределить материал по поверхности. Если вам нужно вырезать конкретный кусок, делайте это в соответствующих местах.

Отметим несколько требований по укладке электрического теплого пола под ламинат:

• запрещается укладывать листы внахлест, только встык;
• листы должны располагаться так, чтобы контакты были направлены к стене, на которой установлен терморегулятор;
• медная сторона должна быть внизу (рядом с основанием).

Далее установите термостат в подходящее место. Лучше это сделать в штробе на стене, рядом с розетками (для удобного подключения к сети).

После этого пленка соединяется с термостатом с помощью контактных проводов, которые зажимаются специальными зажимами.

Также следует отметить, что все места хомутов и самостоятельных срезов материала необходимо заизолировать битумной изоляцией!

Из термостата нужно вывести датчик температуры, который будет подсоединен к нижней стороне пленочного покрытия. Для этого в основании создается специальный штроб, длиной не более 30 см. Датчик размещен в защитном гофре и установлен под листом утеплителя. Обязательно подложите под датчик температуры слой теплоизоляции, иначе может возникнуть заметная погрешность в точности измерений, что повлияет на работоспособность системы. Можно подключить пленочный теплый пол под ламинат без терморегулятора, но в этом случае возрастет энергопотребление, а контроль температуры будет полностью отсутствовать.

Когда все контакты подключены и изолированы, можно переходить к проверочному тесту. Для этого включите термостат в сеть и проверьте, чтобы вся поверхность равномерно нагревалась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления реальному (значение не должно превышать разницу в 10%).

Если все правильно, то можно укладывать поверх теплого пола защитную пенополивиниловую пленку и приступать к декоративной отделке поверхности паркетной доской или ламинатом.

Также Вашему вниманию представлены наглядные видео уроки, где Вы можете ознакомиться с особенностями каждого из этапов монтажа:

Как сделать теплый пол пленочный

Инструкция по монтажу пленочного теплого пола под ламинат

Полезные советы мастеров

Чтобы упростить процесс электрического теплого пола и сделать ламинат более долговечным, предлагаем вам несколько полезных советов:

1. Установите датчик температуры рядом с холодной стеной, чтобы настроить и точно контролировать самую холодную точку помещения.
2. Ни в коем случае не крепите листы утеплителя гвоздями или саморезами, так как это может привести к выходу системы из строя. Используйте только ленту из фольги.
3. Инфракрасная пленка легко повреждается при механическом воздействии (если на нее давить тяжелой мебелью). Убедитесь, что под всеми тяжелыми предметами нет обогревателя.
4. Подойдите к выбору ламината для пленочного теплого пола серьезно. Не все могут нормально функционировать с системой теплого пола. Те модели, которые предназначены для обогрева, имеют соответствующий логотип:
5. Убедитесь, что на полу не установлены другие обогреватели (например, масляный обогреватель) В противном случае возможен перегрев пленки и ее выход из строя.
6. Одна часть покрытия не должна быть длиннее 15 метров.
7. Обязательно выполнить заземление обогревателя. Для этого по периметру и диагонали наклейте фольгированный скотч, который соединяет другой конец с заземляющим контактом.
8. Не укладывать пленочный теплый пол при минусовой температуре.
9. Проверьте домашнюю электропроводку, чтобы она выдерживала нагрузки от этой системы отопления. Если окажется, что УЗО, автоматический выключатель и диаметр проводов не подходят, замените все элементы на более мощные.
