Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом
2. Как выбрать трубы для водяного пола
3. Расчет количества труб
4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом

Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки.

Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье.

Как выбрать трубы для водяного пола

Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:

• медные трубки;
• металлопластиковые изделия;
• полипропиленовые трубы;
• продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений. Читайте также: “Какие лучше трубы для теплого пола выбрать – различия и особенности”.

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко. Читайте также: “Правильная раскладка теплого пола – водяного и электрического”.

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 – 20 миллиметров.

Расчет количества труб

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

После того как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

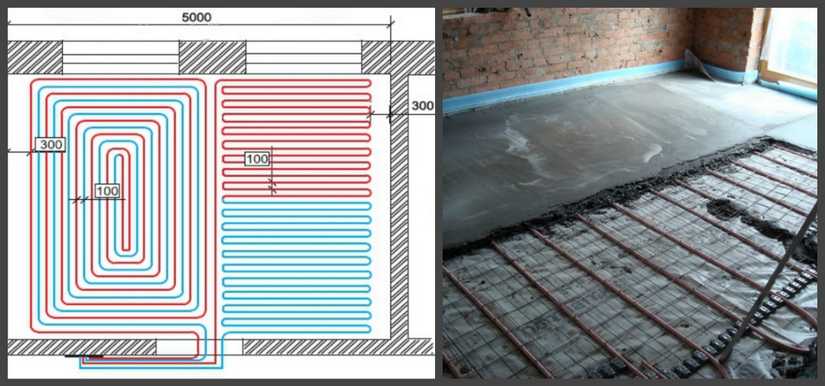

Как видно на фото, существует два способа укладки труб контуров обогрева:

• спираль;
• змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: “Как рассчитать метраж трубы для теплого пола”.

Укладка теплого пола, подробное видео:

Порядок монтажа теплопроводящих контуров

1. Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы.
2. Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.
3. Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: “Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов”). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.
4. В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.
5. После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

Монтаж трубы для теплого пола, укладка трубы для теплого пола

В этой статье мы поговорим о том, какие основные способы укладки трубы для водяного теплого пола применяются на практике, их преимущества и недостатки.


Содержание:

• Способы укладки трубы для водяного теплого пола.
• Расход трубы при укладке водяного теплого пола.
• Краевые зоны помещения.
• Выбор диаметра трубы водяного теплого пола.


Итак, при монтаже трубы для водяного теплого пола применяют в основном два способа укладки: «змейка» (2) и «улитка» (1). Всё остальное –  это уже производные от данных двух способов. Например, монтаж водяного теплого пола осуществляют ещё, укладывая трубу двойной «змейкой». Но это бывает очень редко.

Основное и единственное преимущество «змейки»-  это простота раскладки трубы. Все остальные преимущества у способа укладки «улиткой»:
– у «улитки» значительно меньше гидравлическое сопротивление, так как мы видим, что практически все изгибы на 90° и только два на 180°, у «змейки» все повороты на 180°, кроме того, и чисто физически, согнуть трубу на 90° легче чем на 180°;
– распределение тепла в помещении, где трубы для теплого пола уложены «улиткой» наиболее равномерно, так как труба подачи чередуется с трубой обратки, и в результате перепад температуры на поверхности пола практически отсутствует. У «змейки» нагретый теплоноситель с одной стороны помещения вошёл, с другой стороны остывший вышел, то есть на поверхности пола будет заметен перепад температуры. «Двойная змейка»-  это промежуточный вариант, где распределение тепла близко к равномерному, но при этом выше гидравлическое сопротивление. Это хорошо видно на рисунках выше.


Монтаж водяного теплого пола способом укладки трубы «змейкой» производится в помещениях неправильной формы, при проходе через узкие коридоры, дверные проёмы. В абсолютном большинстве случаев монтажники укладывают трубы для водяного теплого пола «улиткой». И ещё один момент, иногда необходимо быстро прикинуть, какой будет расход трубы. Для этого необходимо знать площадь теплого пола и шаг укладки трубы. Шаг укладки –  величина расчетная и зависит от желаемого теплового потока. На практике, в основном применяются шаги 150 или 200 мм.  И не забываем про подводящие участки трубы, то есть расстояние от места расположения петли до коллекторного шкафа, умноженное на два. Напоминаю, что предельная длина петли для трубы водяного теплого пола диаметром 16 (17) мм – 100 м, для трубы диаметром 20 (22) мм – 120 м., но и до этого максимума лучше не доходить, а ограничиваться 80 и 100 м.

Расчет длины трубы для теплого пола

Шаг, мм	Расход трубы на 1 м2, м.п.
100	10
150	6,7
200	5
250	4
300	3,4


Кроме того, практически у каждого помещения есть уличная стена, то есть место максимальных теплопотерь. Чтобы скомпенсировать эти теплопотери, соблюсти равномерность распределения тепла в помещении, избежать эффекта запотевания стекол за счет создания конвекционной составляющей, необходимо делать краевые зоны. Это место на расстоянии один метр от уличной стены, где труба укладывается с меньшим шагом. Например, основная зона, шаг 200 мм, краевая шаг 100 мм. Если две уличных стены, то делается «Г» образная краевая зона. Естественно, это актуально, если под окном не установлен радиатор, поскольку, если система комбинированная, то “система водяной теплый пол” используется в основном для создания дополнительного комфорта, и заморачиваться здесь на краевые зоны смысла не имеет.

Немного юмора не помешает. Обратите внимание на функционал трубочки, обозначенной стрелкой. Правильно, у неё нет никакого функционала, просто монтажник был эстетом и решил заполнить свободное пространство. Чем? Конечно, обрезком трубы. Плюс избежит вопросов заказчика – а чего у меня здесь пустое место.

Часто задают вопрос, какой диаметр труб использовать для системы водяной теплый пол дома? В подавляющем большинстве случаев используют трубы 16 мм. Теплоотдача с поверхности при использовании 16-го или 20-го диаметров практически одинакова, только стяжка получается толще, а, значит, дороже. 20-й диаметр используется в основном на промышленных объектах, при обогреве открытых площадок или, когда нам необходимо, снизить гидравлическое сопротивление петли или петель водяного теплого пола (доказательства этого утверждения приведу в следующей статье).



Полезное видео, где простым языком описано о раскладке трубы теплого пола:

Полезное видео о расчете тепловой мощности теплого пола:

Видео о выборе насоса для теплого пола:

Познавательный канал на youtube о теплых полах: ссылка.

← Монтаж водяного теплого пола. Система водяной теплый пол дома.  |  Монтаж котельной с использованием коллектора Север M5 →

Починить теплый пол | Унор

Система водяного теплого пола Uponor fix идеально подходит для новых жилых и небольших коммерческих зданий

Fix — это система зажимных направляющих с идеально настроенными системными компонентами. Возможна установка поверх любого напольного покрытия с теплоизоляцией и шумоизоляцией. Направляющие зажима можно зафиксировать лентой или встроенным штифтом, чтобы упростить установку труб.

«Простые и гибкие системные компоненты для всех типов стяжек».

Области применения:

• Напольное отопление и охлаждение
• Излучающее настенное и потолочное отопление и охлаждение
• Мокрая установка
• Идеально подходит для новых жилых и многоквартирных домов
• Для стяжки на основе цемента и ангидрита

Каталог продукции Uponor

Спецификация

• Зажимные направляющие для фиксации трубы
• Укажите только местные типы труб:
• Труба Uponor Comfort 9,9×1,1 мм, 12×1,7 мм, 20×2,0 мм
• Труба Uponor Comfort PLUS 14×2,0 мм, 16×2,0 мм, 17×2,0 мм, 20×2,0 мм
• Полный набор принадлежностей

Узнайте больше о системе напольного отопления Uponor Fix

• Преимущества
• Как установить Fix
• Типы конструкции

Полный ассортимент продукции для фиксированных полов с подогревом

Широкий выбор различных хомутов, труб PEX, крепежных элементов, компрессионных фитингов и всего, что необходимо для вашего проекта.

Каталог продукции для фиксированного теплого пола

Пленка Uponor Multi

Зажимная планка Uponor Fix без штифтов для труб 12 мм

Зажимная планка Uponor Fix с клеем для труб 14–20 мм

Зажимная планка Uponor Fix со штифтами для труб 17–20 мм

Зажим Uponor Fix для труб диаметром 20 мм

4

Труба Uponor Comfort PLUS

Труба Uponor Comfort

Компрессионный переходник Uponor Vario PEX

Опора Uponor Multi изгиба, оцинкованная сталь

Регуляторы температуры помещения Uponor0064

Регуляторы комнатной температуры Uponor

Ищите или загружайте брошюры по ремонту напольного отопления

Трубы и фитинги Uponor PE-Xa

Руководство по установке

Выберите систему «мокрого» монтажа напольного отопления и охлаждения Uponor в соответствии с вашими индивидуальными требованиями

Системы напольного отопления в жилых и коммерческих зданиях, которые в основном нуждаются в отоплении, часто являются первым выбором. А поскольку требования к конструкции и функционированию полов с подогревом могут сильно различаться, Uponor предлагает индивидуальные решения не только для новостроек, но и для реконструкции. Для повышения комфорта эти системы также можно использовать для охлаждения помещений.

Влажная установка Minitec

• Возможна прямая укладка на существующий верхний пол, идеально подходит для реконструкции
• Эффективное использование регенеративной энергии также в старых зданиях Коммерческие объекты небольшого масштаба
• Вертикальное и горизонтальное положение трубы в соответствии с нормами позволяет выполнять равномерную стяжку

Влажная укладка Tecto

• Широкое применение – от частных домов до крупных коммерческих объектов
• Вертикальное и горизонтальное расположение труб, соответствующее нормам, позволяет выполнять равномерную заливку стяжки

Комфортная воздушная мокрая установка

• Комбинированная система отопления, охлаждения и вентиляции
• Значительно повышенный комфорт благодаря бесшумному обогреву, охлаждению и вентиляции без сквозняков

Влажная установка Nubos

• Всего несколько оптимально согласованных компонентов
• Утолщенные панели для крепления труб согласно нормам

Влажная установка Klett

• Быстрая укладка без специальных инструментов
• Надежность благодаря проверенному годами качеству Uponor

Влажная установка Classic Free

4
4
4
• выбор изоляционного материала для широкого спектра применений
• Вертикальное и горизонтальное положение трубы в соответствии с нормами позволяет выполнять равномерную заливку стяжки


Magna

• Оптимальное использование пространства без использования компонентов системы
• Экономичность за счет быстрой амортизации и минимальных затрат на техническое обслуживание


Meltaway

• Надежное удаление снега и льда с открытых дорожных покрытий
• Возможно использование тепла выхлопных газов промышленного производства 9018

Свяжитесь с Uponor

Как отремонтировать поврежденную трубу теплого пола

Клиенты и строители часто спрашивают меня: «Что произойдет, если труба теплого пола повредится во время строительства?»

Как правило, чтобы избежать повреждения трубы, мы следим за тем, чтобы все трубы проходили через дверные проемы, а не под стенами. Таким образом, никому не нужно сверлить бетон там, где проходят трубы. Но иногда случаются аварии.

При установке системы напольного отопления мы заполняем трубопровод водой и оставляем систему под давлением. Манометр на коллекторе показывает нам, что давление воды в системе выше атмосферного, как на фото ниже. Если кто-то проткнет трубу, вода под давлением немедленно вытечет, чтобы они знали, что произошло. Когда это произойдет, манометр на коллекторе упадет до нуля.





Если повредится труба в бетонной плите, мы починим ее следующим образом.



Кто-то просверлил нашу трубу!





Первое, что нужно сделать, это обнажить трубу, чтобы мы могли увидеть степень повреждения, сбив окружающий бетон отбойным молотком.



Начнем с вырезания поврежденной части с помощью резака PEX.

Мы хотим вырезать наименьший участок трубы, какой только сможем, но достаточно большой, чтобы избавиться от всех повреждений.





Далее нам нужно развернуть концы трубы разверткой, чтобы получить ровные края. Это позволяет нашему фитингу образовывать плотное уплотнение на конце трубы.





Развертка делает ровный край на конце трубы, готовой к фитингу.







Следующим шагом является вырезание отрезка свежей трубы PEX для замены отрезка, который мы вырезали. Если бы поврежденный участок был небольшим, то мы могли бы отремонтировать его с помощью одного фитинга. Если он слишком длинный, нам нужен новый отрезок трубы.





В этом случае поврежденный участок был достаточно длинным, поэтому нам нужно отрезать дополнительную трубу, чтобы выполнить соединение. Новый отрезок трубы должен быть достаточно длинным, чтобы заменить отрезок, который мы удалили, но достаточно коротким, чтобы можно было установить фитинг на любом конце. Это требует немного осторожных проб и ошибок.





Сначала надеваем гайки на конец трубы, затем надеваем на конец трубы оливки и фитинги.

То же самое проделываем с запасным отрезком трубы, который влезет в середину.





Затем мы можем накрутить гайки на втулки, чтобы соединить фитинги вместе.

Вот фитинги на месте, и мы готовы закрутить последнюю гайку.





Последний фитинг обычно сложно установить на место, но пластиковая труба немного гибкая, поэтому с ней можно манипулировать. Если трубе не хватает гибкости в небольшом пространстве, нам может потребоваться выдолбить еще немного бетона.

Уплотнительные кольца не будут уплотняться, если они не установлены должным образом. Иногда, когда мы манипулируем фитингами в таких ограниченных пространствах, уплотнительные кольца могут защемляться в фитингах. Мы должны проверить, что этого не произошло.





Нам нужно затянуть гайки с помощью гаечного ключа и сантехнических захватов.
