Расширяю формат.

Сегодняшняя статья открывает еще одну тему, которой я раньше не уделял внимания на блоге.

Многие мои зрители канала на Ютуб знают, что кроме столярки я занимаюсь работой и в других сферах. Иногда я выкладываю видео на тему электрики или сантехники.

Ну ближе к теме.
        Одно время я занимался  установкой газовых котлов и циркуляционных насосов, но потом “отошел от дел”.

Устанавливая насосы на старые системы отопления (с естественной циркуляцией) я часто старался сохранить трубы большого диаметра и сделать систему независимой от наличия электричества.
В то время, когда люди начали массово ставить навесные двухконтурные котлы, я оставался приверженцем простой схемы с раздельным отопительным котлом и газовой колонкой.
А в некоторые системы дополнительно устанавливал бойлер косвенного нагрева.
Конечно такая конструкция более громоздка, и КПД ее будет ниже котла-колонки.

Но независимость от электричества, простота, низкая цена и отсутствие управляющей электроники а также возможность отдельно обслуживать отопление и нагрев воды – является неоспоримым преимуществом.

             А вот теперь – “о птичках”, то есть о насосах 🙂

Когда у нас появились в продаже циркуляционные насосы, и сварщики только начинали осваивать их установку, монтаж практически всегда производился через бай-пасс.

Это было оправданно, так как кардинальное вмешательство в систему отопления (с заменой не только котла, но и труб – на более тонкие, радиаторов низкой теплоемкости и установкой термоголовок) требовало и существенных вложений и было довольно рискованным с точки зрения аварийного отключения насоса.

Вот и вваривали насосы в существующую подающую трубу (хотя рациональней это делать в “обратку”).

             В это время ходило очень много баек, поддерживаемых не совсем добросовестными                  монтажниками, дескать после установки насоса котел начал потреблять чуть ли не в 2                раза меньше газа и батареи (особенно старые, чугунные) – начали нагреваться в 5 раз                  быстрее.

В реальности – насос позволял более быстро прогреть дом в межсезонье, и во время суточных скачков температуры “за бортом”. Утром, уходя из дома, можно было поставить котел на минимум, а придя с работы – включить насос и добавить котел “на всю катушку”.

Но если система отопления сделана грамотно, и успешно работает без насоса, когда температура на улице стабильна, котел работает в одном режиме, а в доме круглосуточно находятся люди – нет смысла “играться с регулировками” температуры котла, да и насос можно включать только эпизодически.

Я делаю именно так, подключая котел через “недельный” или “суточный” таймер, и выставляя на нем 2 – 3 периода включения насоса в сутки.
Например в будние дни – с 4 до 6 утра, чтобы проснувшись, не “стучать зубами”, с 15 до 18 – чтобы придя с работы не мерзнуть и с 21 до 01 – чтобы не ложиться спать в холодной комнате.
В выходные дни режим работы насоса – более продолжительный.

Конечно наличие постоянно включенного насоса дает очень много преимуществ: тут и возможность подключить теплый пол, и установить современные батареи, которые можно регулировать и вручную и термоголовками,
    и наконец возможность заставить работать самую бестолковую систему отопления, собранную через “ж” криворукими “мастерами”.

Но с другой стороны за месяц непрерывной работы насос мощностью 70 ватт “накрутит” дополнительно 50 кВт электроэнергии.

И вот наконец мы подошли к главному – схеме установки насоса через бай-пасс.

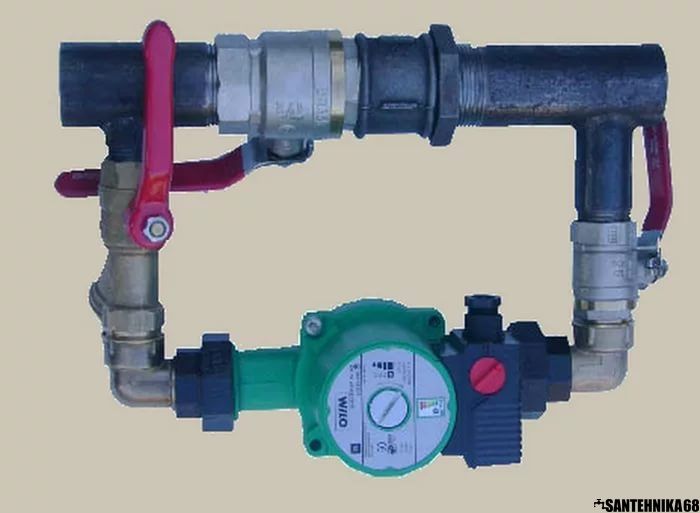

Самым первым вариантом установки насоса была схема с 3-мя кранами – Рис.1.

2 крана размером 3/4″ или 1″ устанавливались на бай-пасс перед и после насоса (1),  а третий (7), размером 1,5″ – 2″ – на основную (большую) трубу.

Также в схеме присутствовал малый 3/4″ – 1″(5) и большой 1 1/2 – 2″ (6) сгоны, и фильтр (2).

Устанавливая байпас на вертикальную трубу я предпочитаю использовать “Т” – образные фильтры,

так как они допускают любое направление потока а также вертикальное и горизонтальное положение,

 в отличии от “У” – образных фильтров, которые при установке на вертикальную трубу могут работать при направлении потока сверху вниз.

В противоположном направлении отстойник фильтра НЕ задействован, а работает только сетка.

В горизонтальном положении бай-пасса можно использовать и “У” образный фильтр, только отстойник нужно ориентировать вниз. чтобы грязь оседала в заглушке.

Накидные гайки (3) в паре с кранами (1) позволяют отключить и снять насос для замены или обслуживания, а сгон (5) позволяет при сборке конструкции и затяжке накидных гаек (3) снять механические напряжения с деталей конструкции, точно отрегулировав расстояние между фланцами насоса.

Эта конструкция встерчается довольно часто, но она имеет несколько существенных недостатков:

Во-первых сгон (6) и особенно большой кран (7) существенно увеличивают цену конструкции.

Во-вторых – установка крана – дополнительный этап работы, который требует перерезать большую трубу, приварить резьбы и смонтировать собственно кран.

И в-третьих – при работе насоса основной кран (7) должен быть перекрыт, но если отключается электричество, то нужно в ручном режиме открыть кран, так как проходное сечение бай-пасса невелико, и соответственно поток воды двигается через него существенно медленнее, что приводит к остановке системы, а при использовании твердотопливного котла – может привести к его закипанию.

Поэтому появились конструкции Рис.2  в которых вместо большого крана начали использовать обратный клапан (9), из которого удаляли возвратную пружину.

Но поскольку клапан все же рассчитан на работу с избыточным давлением да и гидродинамика плоской тарелки клапана “не фонтан” такую конструкцию я бы не стал рекомендовать.
 Это конечно “лучше чем ничего”, но тоже “далеко не идеал”.

Позднее на рынке появились “поплавковые” клапаны Рис.3  с шариком “нулевой плавучести”.

Конструкция с подобным клапаном также имеет 2 недостатка предыдущей схемы (цену и трудоемкость), но кроме того при включении насоса шарик часто издает довольно громкие звуки и такой клапан можно устанавливать только на вертикальные трубы, так как при горизонтальном положении клапан может не перекрывать поток.

Всех вышеперечисленных недостатков лишена схема с инжектором Рис. 4

Эту схему я увидел в изделии одного мастера, и внеся небольшие доработки – начал использовать в своих работах.

Первой доработкой было сужение “выхлопной трубы инжектора” (11), для увеличения скорости исходящего потока.

Поскольку для бай-пасса я обычно использую трубу 3/4″ то на выходе я ввариваю в нее кованный уголок на 1/2″.

Края уголка я стачиваю “на конус”, чтобы сделать поток более ламинарным (уменьшить вихреобразование и сопротивление движению потока)

Второй доработкой является срез приемного патрубка (13) на входе в большую трубу, под углом 30 – 45 градусов.

Для увеличения эффективности системы можно заузить основную трубу (12) например вварить в трубу на 2″ – отрезок трубы на 1,5″.

Если основная труба имеет размер 1,5″ – то в нее вваривается  труба на 1, 1/4″

Рис. 4  Схема с инжектором.

Но и без всех этих доработок, хоть и менее эффективно – но система работает, на что указывает опыт эксплуатации оригинала %))).

Конструкцию с инжектором я проверил на нескольких десятках систем, как и на газовых так и на твердотопливных котлах. Одинаково эффективно она работает и на подаче, и на обратке. И в вертикальном и в горизонтальном положении.

Стоит – дешево и не требует вмешательства при включении и выключении насоса – что позволяет использовать ее в схеме с периодически включаемым насосом.

Вот такая идея :).

А на этом на сегодня – все.

Задавайте вопросы, пишите комментарии, делитесь в соцсетях

И

Подписывайтесь на новости (форма подписки – вверху страницы, слева 🙂

Рециркуляционная горячая вода может вызвать коррозию труб | Consulting

Хосе Л. Вильялобос, основатель и генеральный директор V&A Consulting Engineers, Окленд, Калифорния. 1 апреля 2007 г.

В недавно открывшемся отеле недалеко от озера Тахо гость сообщил о небольшой протечке в потолке. Расследование выявило источник: точечная утечка в медной трубе, которая была частью системы оборотного горячего водоснабжения 15-этажного дома. Вскоре после этого появилась аналогичная утечка… затем еще одна… и еще.

К тому времени, когда мы обратились за консультацией в нашу фирму, почти в каждой комнате были обнаружены повреждения водой стен, потолков или того и другого. В конечном итоге систему рециркуляции пришлось заменить за шестизначную сумму — и даже больше, если учесть упущенную выгоду.

Циркуляционные системы горячего водоснабжения, предназначенные для почти мгновенного получения горячей воды из крана, стали обычным явлением, особенно в отелях и больших элитных многоквартирных жилых комплексах, где ожидается высокий уровень удобства. Стены в таких зданиях часто содержат кабельную, телекоммуникационную, газовую, электрическую, климатическую, охранную и другую сервисную инфраструктуру. Выход из строя водопроводной трубы в этих стенах практически гарантированно приведет к каскаду дорогостоящих последствий.

Как правило, рециркуляционный насос используется для перекачки горячей воды из водонагревателя по медному трубопроводу горячей воды, одновременно возвращая остывшую воду из трубопроводов горячей воды обратно в водонагреватель для повторного нагрева. Поскольку горячая вода постоянно циркулирует в хорошо изолированных трубах, пользователям, даже тем, кто находится далеко от водонагревателя, не приходится ждать, пока вода нагреется. Система также может помочь определить, соблюдаются ли меры по экономии воды и энергии.

К сожалению, эти системы могут быть подвержены ускоренной потоком коррозии, иногда называемой эрозионной коррозией, которая, в свою очередь, может быстро превратиться в дорогостоящую и разрушительную проблему.

При возникновении коррозии могут быть задействованы несколько факторов, в том числе агрессивный химический состав воды и неправильная пайка соединений. Однако в большинстве случаев основной или даже единственной причиной является чрезмерная скорость потока. Стремясь обеспечить мгновенную подачу горячей воды, установлен сверхмощный насос, в результате чего трубы буквально разъедает собственное содержимое.

Защита от коррозии

Когда вода течет по медной трубе, растворенный кислород вступает в реакцию с медью, образуя защитное оксидное покрытие. Но текущая горячая вода постоянно пытается растворить или размыть защитную оксидную пленку, и чем выше скорость, тем сильнее абразивный эффект. Поверхность больше всего страдает в областях, где развивается турбулентность, например, ниже изгибов, отводов и тройников, где обычно находятся контрольные отверстия. Продолжающаяся коррозия вызывает утончение стенки трубы, которое может начаться в виде серии глубоких U-образных ямок и общего огрубления поверхности, что, в свою очередь, вызывает дополнительную турбулентность и ускоряет коррозионный процесс.

Коррозия, ускоренная потоком, представляет собой хорошо известную и серьезную опасность в электроэнергетике, где она повреждает системы питательной воды котлов, и правила Национальной комиссии по регулированию включают специальные процедуры проверки для мониторинга и обслуживания эрозионно-коррозионных/ускоренных потоком- коррозии (EC/FAC) на атомных электростанциях.

В принципе, нескольких простых мер предосторожности должно быть достаточно, чтобы предотвратить коррозию медных труб в рециркуляционных системах горячего водоснабжения. Наиболее важным является снижение или регулирование скорости потока, в основном с помощью насоса соответствующей, а не чрезмерной производительности и трубок соответствующего диаметра. Большинство знающих дизайнеров рекомендуют минимум

Также следует соблюдать другие меры предосторожности, такие как уменьшение количества соединений, если это возможно (чтобы свести к минимуму турбулентный поток), по возможности избегать резких изменений направления и обеспечивать качество работы (например, следить за тем, чтобы заусенцы были удалены с концов труб перед стыковка, стыки пропаяны по стандартам ASTM и т.д.). Но простое управление скоростью потока устранило бы проблему в подавляющем большинстве случаев.

Итак, если решение кажется простым, почему проблема сохраняется? И упорно это делает. За прошедшие годы мы столкнулись с более чем дюжиной таких ситуаций, как отель на озере Тахо. Например, в комплексе кондоминиумов в районе Норт-Бей, состоящем из 400 квартир, коррозионные повреждения вызвали массовое перемещение и другие неудобства, а также обширный дорогостоящий ремонт и реконструкцию.

Одна из причин заключается в том, что многие рециркуляционные системы горячего водоснабжения устанавливаются без технического руководства. Подрядчик по сантехнике, который может быть вполне компетентным, устанавливает систему, уделяя должное внимание требованиям местного сантехнического кодекса и Единого сантехнического кодекса. Но нормы, к сожалению, умалчивают о конкретных требованиях к оборотной системе горячего водоснабжения.

Решит ли проблему проверка или надзор инженера, определяющего спецификацию? Ответ: «Да, но…» «Но» относится к тому факту, что относительно немногие инженеры понимают, что скорость потока в этих системах, по моему мнению, всегда должна поддерживаться ниже 3 футов в секунду (fps), даже если Американская ассоциация водопроводных сооружений. и Ассоциация развития меди. оба опубликовали стандарт еще в середине 1980-е годы. [Примечание: рекомендации CDA заключаются в том, что скорость потока не должна превышать 4–5 футов в секунду, и здесь предполагается, что 4 кадра в секунду будет более подходящей цифрой.] Упомянем лишь несколько примеров:

• Недавняя национальная ассоциация. публикации Corrosion Engineers говорится, что «максимальная скорость потока не должна превышать 3–4 фута в секунду для воды с температурой >60°C». к коррозии

• Рекомендация 2006 г. от Copper Development Assn. уверяет читателей, что «коррозию можно уменьшить, если системы спроектированы таким образом, чтобы скорость в циркуляционных системах не превышала 4–5 футов в секунду (1,2–1,5 м/с)» 9 .0003

• Канадская ассоциация развития меди и латуни. рекомендуется «проектировать все системы рециркуляции горячей воды так, чтобы поддерживать скорость ниже 5 футов в секунду при температурах до 60 ° C (140 ° F)».

Таким образом, даже осмотр инженером может не гарантировать надежную защиту от коррозии, ускоряемой потоком.

Еще больше усложняет картину то, что потенциальные проблемы с коррозией часто остаются неустраненными, поскольку они могут не проявляться в течение многих лет. Эта проблема редко проявляется ясно, потому что многие перестроенные системы обычно работают не на полную проектную мощность по целому ряду причин, таких как низкая первоначальная заполняемость или низкий спрос на горячую воду. Часто скорость воды может быть снижена ниже производительности насоса по причинам, не связанным с коррозией. Это может скрыть лежащую в основе уязвимость конструкции, поскольку система может никогда не работать с опасно высокой скоростью. С другой стороны, несоответствие остается, и существует возможность возникновения проблем, если кто-то позже решит запустить систему на полную мощность.

Повторяю: эти системы должны быть спроектированы таким образом, чтобы температура горячей воды, как правило, не превышала 140°F (60°C), в зависимости от требований местных норм, а скорость потока не превышала 3 футов в секунду. Медь — мягкий и податливый материал, уязвимый для воздействия быстро движущейся горячей воды. Крупногабаритные циркуляционные насосы или малогабаритные распределительные линии — верный путь к катастрофе. Штраф за игнорирование этого может быть болезненным и дорогостоящим как для владельцев зданий, так и для жильцов.

Коррозия Эрозия

Воздействие на коррозионную эрозию значительно ускоряется за счет качества используемой воды. Следующие параметры качества воды вызовут эрозию со скоростью ниже 5 футов в секунду.

Обычно катионы (положительные ионы) не участвуют в реакции коррозии меди и, следовательно, не влияют на реакцию коррозии. Наиболее важными компонентами являются следующие:

A. Считается, что бикарбонаты оказывают благотворное влияние на коррозию меди, поскольку они могут образовывать пленку карбоната кальция на поверхности трубы и защищать ее от агрессивной воды. С другой стороны, слишком много карбоната кальция может привести к закупорке труб.

B. Хлориды являются одними из частых причин коррозии медных труб. Реальные примеры и лабораторные эксперименты показали два разных эффекта, которые ионы хлорида оказывают на коррозию меди. Сообщалось, что ионы хлорида увеличивают скорость коррозии меди в краткосрочной перспективе и при низкой концентрации. Если между хлоридсодержащей водой и медью устанавливается длительный контакт, хлориды оказывали положительное влияние на задержку коррозии меди. В присутствии сульфатов соотношение хлоридов и сульфатов оказывает пагубное влияние на скорость коррозии меди.

C. Было обнаружено, что уровни нитратов >40 мг/л увеличивают питтинг меди. При более низких уровнях нитрат считается неагрессивным или может уменьшить частоту питтинга.

D. Сульфаты обычно считаются инертными по отношению к меди. Но при высокой концентрации длительное воздействие сульфатов может усилить точечную коррозию меди.

E. Гидроксид (рН) имеет решающее значение для коррозии меди. Хорошо известно, что медь корродирует с неприемлемо высокой скоростью при рН &6 и очень медленно при рН>8.

F. Индекс насыщения Ланжелье (LSI) представляет собой оценку способности насыщения карбонатом кальция (CaCO3), присутствующим в воде. Для расчета LSI используются пять факторов качества воды.

Есть горячая вода?

Вам постоянно приходится ждать горячей воды в душе или во время мытья посуды? Если вы ответили да, вы не одиноки. Вялая подача горячей воды — проблема, которая беспокоит как владельцев, так и строителей.

Ожидание горячей воды не только доставляет неудобства, но и приводит к пустой трате энергии и ресурсов. В Америке типичный дом на одну семью теряет около 10 галлонов воды в день, а это в сумме составляет до 11 миллиардов долларов в год на отопление и очистку сточных вод.

Несмотря на разочарование, большинство домовладельцев не обращают внимания на эту проблему, но только не Гэри Кляйн. Работая специалистом по энергетике в Калифорнийской энергетической комиссии, Кляйн узнал о водопроводной системе, которая доставляет горячую воду, почти не тратя ее впустую. На самом деле, он помог усовершенствовать систему, так что теперь всего лишь одна чашка воды тратится впустую, ожидая прибытия горячей воды.

«Людям нужна горячая вода и ее побочные продукты: чистая одежда, личная гигиена, чистая посуда и отдых», — говорит Кляйн. «И они хотят этого сейчас». Кляйн является активным сторонником системы Metlund Hot Water D’MAND, разработанной и продаваемой Ларри Акером, президентом Advanced Conservation Technology, Inc. Metlund Systems. В системе используется циркуляционный насос, который подает горячую воду по требованию через петлю медной водопроводной трубы, расположенной не более чем в 10 футах от любого прибора, где используется горячая вода.

Ключом к системе является поддержание как можно меньшего объема воды в ответвлениях, устранение стоячей воды, которая скапливается и быстро остывает в трубах, когда горячая вода не подается.

Короткие ответвления уменьшают потери и ожидание горячей воды. Кроме того, все линии горячей воды, включая петли и ответвления, изолированы. Благодаря этому горячая вода из водонагревателя остается горячей до тех пор, пока она не достигнет крана. Хотя сантехники нередко устанавливают циркуляционные насосы для улучшения циркуляции горячей воды в доме, эта система уникальна тем, что насос работает только тогда, когда требуется горячая вода. Это устраняет потери энергии, используемой другими системами, насосы которых работают непрерывно.

Насос представляет собой небольшой энергоэффективный агрегат, устанавливаемый рядом с водонагревателем. Он активируется по запросу с помощью переключателя или датчика движения, расположенного рядом с каждым краном.

Насос быстро прокачивает нагретую воду по основному циркуляционному контуру, где она остается горячей до часа. Доступная в конфигурациях как для новых, так и для существующих установок, система стоит около 500 долларов США за установку и снижает потери воды до 95%, сокращая эксплуатационные расходы до минимума.

Чтобы узнать больше о преимуществах медных водопроводов для энергоэффективного обслуживания горячей воды, позвоните по номеру

У вас есть опыт и знания в вопросах, упомянутых в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

Как трубопроводы возврата горячей воды для бытового потребления экономят воду?

Если вы хотите установить систему возврата горячей воды для бытовых нужд, вероятно, вам надоело ждать горячей воды каждый раз, когда вы включаете кран. Системы возврата горячей воды – проверенный способ экономии воды. Тем не менее, это не самая простая задача — разобраться в местных нормах и правилах, когда речь идет о проектах по благоустройству дома, таких как установка системы возврата горячей воды. Итак, для тех, кто чувствует себя застрявшим на минном поле муниципальных норм, сегодня мы рассмотрим все, что вам нужно, чтобы убедиться, что они соответствуют нормам при установке возвратных труб горячей воды для бытовых нужд.

Что такое трубопровод возврата горячей воды?

Допустим, у вас дома установлен безрезервуарный водонагреватель или печь. Скорее всего, каждый раз, когда требуется горячая вода, происходит небольшое количество потерь. Это происходит потому, что вы должны пропустить холодную воду в течение нескольких минут, прежде чем появится горячая вода. Со временем эти, казалось бы, небольшие количества воды могут ежегодно превращаться в галлоны и галлоны отходов.

По существу, возвратный трубопровод горячей воды для бытовых нужд является современным ответом на эту проблему. Установлена ​​система возврата горячей воды для бытовых нужд, чтобы горячая вода всегда была доступна во всех кранах горячей воды. Есть два основных элемента, из которых состоит водопроводная система горячего водоснабжения; обратные трубы и рециркуляционный насос.

Монтаж обратного трубопровода горячей воды

Прежде чем приступать к любому новому проекту установки, следует учесть три момента. Во-первых, зачем вы его устанавливаете? Во-вторых, как его купить, и, в-третьих, какие правила и положения необходимо учитывать на протяжении всего проекта.

Хотя в этой статье будут рассмотрены все правила, которых вы должны придерживаться на более поздних этапах установки, если вы все еще находитесь на ранних этапах, не забудьте провести анализ жизнеспособности, чтобы вы знали, являются ли ваши причины для выбора обратного трубопровода проверить.

Также имейте в виду, что в статье 6, 18.29.601.2 Чикагского муниципального кодекса прямо указано, что любая установка и изменение бытовых водопроводных систем должны проверяться квалифицированным представителем Чикагской водопроводной системы.

Доверьте установку трубопровода возврата горячей воды лицензированным специалистам.

Какой тип труб выбрать?

Типы труб различаются в зависимости от материала, из которого они изготовлены. Департамент административных слушаний, правил и положений Чикаго разрешает использование меди, железа, латуни, оцинкованной стали и ХПВХ, однако в наши дни латунь и железо редко используются для бытовых систем.

• Медь (устойчивы к коррозии, жесткие и гибкие трубки различной толщины; тип M, тип L и тип K)
• Оцинкованная сталь (Гальванизированное цинковое покрытие снаружи для защиты трубы снаружи).
• ХПВХ (невероятно прочный и легкий со сроком службы от 50 до 70 лет)

Насос/размер

Невозможно эффективно установить трубы возврата горячей воды, не продумав размер трубопровода и тип используемого насоса. Когда дело доходит до возврата труб горячей воды, выбор размера может быть немного сложным. В то время как Чикагские коды явно указывают размеры для наиболее распространенных приспособлений, важно помнить, что эти значения относятся к входящим трубопроводам.

Для возвратных труб горячей воды должен применяться более общий пункт статьи 18, 29.604.10.1.2 муниципального кодекса, в котором говорится, что размеры труб следует выбирать таким образом, чтобы скорость воды не превышала 8 футов в секунду. Когда требуется насос, скорость должна быть не более 5 футов в секунду, а максимальное давление должно составлять 100 фунтов на квадратный дюйм.

Тем не менее, код также ограничивает уровни давления воды на уровне 85 фунтов на квадратный дюйм, при превышении которого трубы могут протечь. Как правило, трубы горячей воды также имеют размер немного меньше, чем стандартные ½-дюймовые трубы холодной воды, просто потому, что они не находятся под давлением основного источника.

Соединения

При установке возвратных труб горячей воды неизбежно будут возникать какие-либо соединения. Пункт 29.705 статьи 18 муниципального кодекса Чикаго полностью посвящен сантехническим соединениям. Он содержит основные требования к конструкции соединений и материалам, которые можно использовать для их изготовления. Помните, что ваш сантехник должен убедиться, что все соединения соответствуют нормам и правилам техники безопасности, прежде чем ваша система возврата горячей воды начнет работать.

Не забывайте нанимать лицензированных специалистов

Как и в случае стыков, пункт 29.106 статьи 18 посвящен исключительно разрешениям и лицензиям. Во-первых, только лицензированный профессионал имеет право выполнять сантехнические работы в городе Чикаго. Отказ от найма лицензированного сантехника или решение пойти на это самостоятельно может привести к нарушению муниципального кодекса, что приведет к последствиям, связанным с безопасностью.

При этом существуют также правила для лицензированного профессионального сантехника. Чтобы предоставлять профессиональные сантехнические услуги по установке или расширению вашей системы возврата горячей воды, они должны пройти формальное профессиональное обучение или пройти обучение у другого специалиста в течение определенного количества лет.

Заключение

Установка системы возврата горячей воды — это не только отличный способ экономии энергии, но и эффективный шаг, который каждый домовладелец может предпринять для экономии воды. Однако, учитывая, что по этим трубам будет проходить вода температурой до 150 градусов по Фаренгейту, лучше всего принять все меры безопасности. Вот где в дело вступают местные муниципальные органы. Может показаться утомительным следовать таким конкретным инструкциям на каждом шагу, но в конечном итоге это не только принесет пользу жильцам, но и обеспечит долговечность водопроводной системы.

Теги ГВС дизайн сантехники Чикаго Чикагский сантехнический кодекс Обратный трубопровод горячей воды

Рециркуляционный насос горячей воды по требованию | Al’s Suplumbing

13
января

по запросу рециркулирующего насоса

• BY: Редакция
• Plumbing

В этой статье обсуждается на Demand, Hot-Water Recirculation, чтобы обеспечить Hot Water Wвер . Al’s Plumbing, Heating & A/C, в Плано, штат Техас, предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехники для каждого компонента сантехники в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуара. Сантехника, отопление и кондиционеры Al’s находятся рядом с вашим домом в Плано, штат Техас; Аллен, Техас и Фриско, Техас. Мы обслуживаем все дома в южной части округа Коллин, штат Техас, и округа Дентон, штат Техас, без дополнительной платы за проезд.

Al’s также обеспечивает техническое обслуживание и ремонт центральных кондиционеров, газовых и электрических печей и тепловых насосов всех марок. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC). Позвоните Элу сегодня, чтобы обсудить любые проблемы или проблемы, связанные с вашей системой отопления, вентиляции и кондиционирования воздуха или сантехникой. Мы организуем встречу в удобное для вас время.

Как долго работают ваши краны, прежде чем вода станет горячей?

Каждый год семья из 5 человек выбрасывает примерно 13 500 галлонов в ожидании горячей воды,

и платит как за воду, так и за канализацию. **

** Источник: http://aquamotionhvac.com/hot-recirculation-systems/

Источник изображения: ShutterStock up:

• 12 000 галлонов для 4 мест использования горячей воды
• 15 000 галлонов для 5 мест использования горячей воды. Это может быть; кухня, прачечная, половина ванны в зале и 2 ванные комнаты.
• Представьте себе потерю горячей воды в доме с 4, 5 или 6 ванными комнатами.

** Источник: https://www.pmmag.com/articles/101559-what-you-need-to-know-about-hot-water-recirculation

В другом правительственном исследовании говорится, что около 90 галлонов воды используется в день — на одного жильца в доме. Семья из 5 человек использует 450 галлонов в день. Это равно 13 500 галлонов в месяц .

*** https://www.usgs.gov/special-topic/water-science-school/science/water-qa-how-much-water-do-i-use-home-each-day?qt -science_center_objects=0#qt-science_center_objects

Plano, TX Charges These Rates Per 1,000 Gallons Of Water:

$ / 1,000 Gallons                  Total Monthly Water Use **2

• $3.75                               5,001 — 20,000 per month

• Стоимость канализации: 6,00 долларов США / 1000 галлонов

** 2: https://ecop.plano.gov/cus/Rates

Если семья из пяти человек теряет 15 000 галлонов воды в год, ожидая, пока она нагреется, — стоимость этой потраченной впустую воды ( и плата за канализацию):

• Вода + плата за канализацию = 9,75 долларов США за 1000 галлонов.
• X 15 000 галлонов.
• ВСЕГО = 145,00 долларов США в год

• В списке Angie’s List **3 указана стоимость рециркуляционного насоса по запросу: «300-600 долларов США — в зависимости от модели насоса».

**3: https://ecop.plano.gov/cus/Rates

В Плано, Техас — рециркуляционный насос для горячей воды для всего дома (установлен) окупит себя примерно через 3 года.

Может ли количество сбрасываемой воды различаться в зависимости от дома?

Источник изображения: Shutterstock. Чем больше дом, тем дальше некоторые светильники.

• Диаметр водопроводных труб.

В домах водопроводные трубы разного диаметра. Например:  По сравнению с домом с 2 ванными комнатами — в доме с 4 ваннами трубы большего диаметра. Это гарантирует, что все четыре ванны могут работать одновременно — и во всех будет достаточное давление воды.

Что вмещает больше воды?

• Кувшин для воды диаметром 4 дюйма и высотой 12 дюймов.
• Кувшин для воды диаметром 6 дюймов и высотой 12 дюймов.

Как и в случае с кувшином для воды большего диаметра, чем больше диаметр труб в доме, тем больше воды они содержат. С трубами большего диаметра вы получаете горячую воду быстрее, но за счет большего количества воды, которая тратится впустую.

Может ли количество сбрасываемой воды зависеть от местоположения дома?

Да, чем севернее живешь, тем холоднее зимы.

• Горячая вода, находящаяся в водопроводных трубах, быстрее теряет тепло при низких температурах наружного воздуха.
• Как только тепло в воде уходит, трубы также становятся холоднее при более низких температурах на улице.

Сегодня некоторые строительные нормы и правила диктуют, что недавно построенный дом должен иметь циркуляционный насос.
