Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели.

Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

• потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимальная допустимая длина полосы термопленки – 8 метров
• температура плавления термопленки – 130 град.C;
• питание -220В / 50 Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

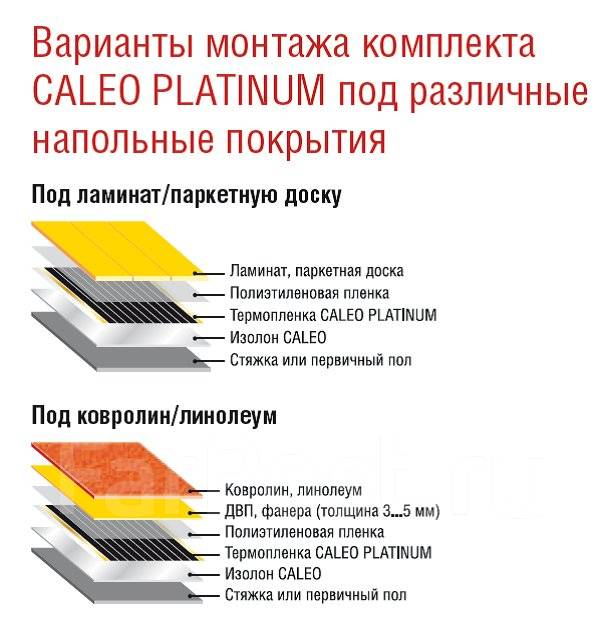

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Монтаж инфракрасного теплого пола в Москве

Система отопления с применением нагревательной пленки привлекает своей экономичностью и эффективностью. Простота монтажа инфракрасного теплого пола, а также широкий выбор возможных покрытий, делают этот вариант обогрева лидером среди подобных отопительных систем. Чтобы полностью почувствовать все привилегии данного вида теплых полов, нужно обратиться к исполнителям биржи YouDo. Огромное количество выполненных заказов в Москве и Санкт-Петербурге и ни одного отрицательного отзыва – вот результат профессиональной работы этих мастеров.

Преимущества установки инфракрасного теплого пола

Инфракрасный пленочный пол состоит из двух слоев полимера, внутри которых находится нагревательный элемент.

Способность этого элемента излучать тепло в комфортном для человека спектре по достоинству оценили многие пользователи. Основные преимущества монтажа инфракрасного пленочного теплого пола:

• равномерный прогрев;
• долгий срок службы;
• экономичность;
• простота монтажа;
• низкая стоимость монтажа;
• устойчивость к механическим повреждениям;
• отсутствие необходимости в стяжке;
• возможность любого покрытия.

Комплект материалов для монтажа инфракрасной нагревательной пленки

Мастера биржи для установки теплого пола используют только качественные материалы и комплектующие. Без выполнения этого условия не будет полной уверенности в долгосрочной и безаварийной работе системы. Необходимый комплект материалов:

• теплоизоляция;
• терморегулятор;
• нагревательная пленка;
• датчик температуры;
• монтажные провода;
• пароизоляция;
• напольное покрытие.

Сколько стоит монтаж инфракрасного теплого пола

Монтаж теплого пола состоит из нескольких взаимосвязанных технологических процессов. По прибытию исполнителя YouDo на место работ производятся следующие действия:

• замер помещения;
• расчет количества пленки и ее мощности;
• расчет возможности электросети помещения;
• подсчет объема подготовительных работ;
• подсчет объема монтажных работ;
• составление сметы.

После описанных выше процедур заказчик может узнать, сколько стоит монтаж инфракрасного теплого пола в его помещении.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола – 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения – большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья – поделись с друзьями!



Инструкция по установке инфракрасного пола

Прочитав эту статью, вы узнаете, как устанавливать инфракрасную отопительную пленку.

Если у вас достаточно навыков по установке электротехнического оборудования — можете смело приступать. Если у вас есть желание доверить установку профессионалам — мы всегда к этому готовы. Бригада по установке инфракрасной пленки работает в пределах Екатеринбурга и окрестностей.

Напоминаем вам, что инфракрасная пленка удобна в установке на деревянный пол. Если необходима система отопления на бетонный пол, наилучшим решением будет водяной пол или электрический нагревательный кабель.

Информация перед установкой

Инфракрасный теплый пол — это высокотехнологичная система. Не пытайтесь изготовить её самостоятельно, разрезать её на части или прокладывать в два слоя.

Тепло в такой системе возникает благодаря наличию сопротивления частиц карбона, при прохождении через него электрического тока.

Для изоляции используйте пористую прокладку толщиной не менее 5мм.

Подключение терморегулятора производится только к сети 220 вольт. Проходящий через терморегулятор ток не должен превышать 20 ампер.

Установка отопительной пленки

1. Проверка компонентов

Перед установкой обязательно проверьте наличие всех необходимых материалов для установки. Удостоверьтесь, что у вас есть достаточное количество пленки. Сверьтесь с проектом.

Под отопительную пленку у вас должно быть такой же объем изоляции. Удостоверьтесь, что ваших терморегуляторов хватит для того, чтобы контролировать всю мощность системы.

Сделать проверку мощности системы очень просто. Один квадратный метр вашей пленки потребляет 200 вт. Соответственно к одному терморегулятору  на 20А. Вы можете подключить не больше 22 кв. м. пленки.

Только после проверки всех материалов приступайте к установке.

2. Подготовка пола

Убедитесь в том, что пол плоский, чтобы ваша пленка легла ровно. Если пленка будет лежать неровно — в вашем помещении появятся места с сильным нагревом или места со слабым нагревом.

После того, как поверхность пола выровнена, уберите посторонний мусор, опилки и пр. Если вы помыли пол, то необходимо дождаться, пока вся влага высохнет.

3. Установка изоляции

Перед установкой изоляционный лист необходимо вырезать под нужные для вашего помещения размеры.

Для крепежа запрещено применение шурупов и других металлических крепежей. Лучше всего прикрепить на водорастворимый клей или другой клей, способный нормально выдержать высокую температуру пленки.1

4. Подготовка пленки

Максимально разрешенная длинна одной секции пленки составляют 13 метров в длину и 50см в ширину. Расстояние между листами пленки должно быть не менее 1-2см. Класть пленку вплотную друг к другу запрещено. Следите также затем, чтобы слои пленки не пересекались.

Разрезать пленку можно только по пунктирной линии, иначе она может перестать работать. Для разрезания вы можете использовать нож или ножницы.

5. Установка пленки

Для крепления пленки используйте термостойкий монтажный скотч. С помощью него также можно закрепить проводку. Соблюдайте дистанцию от стены в 10-20см. при установке пленки.

Также учитывайте, что установка должна проводиться на местах, свободных от мебели. Другими словами, после монтажа пола и установки мебели на пленку не должно действовать большое давление (шкаф, ножки кровати или дивана).

6. Подключение инфракрасной пленки

Подключение пленки производится очень просто: сделайте проводку токопроводящего кабеля до медных жил пленки. Закрепите проводку на медных жилах. Для улучшения изоляции можно залить контакт силиконовым герметиком.

7. Подключение термостата

Как и при установке других систем отопления, действует главное правило: производите установку на высоте примерно 0,3 метра. На расстоянии не менее 200 мм от выключателей и других электрических коммутаторов.

Проводку от места крепления с пленкой до стены лучше всего располагать под изоляционной подложкой пола.

Учитывайте, что максимальная мощность терморегулятора составляет 3,3к вт. Для такой мощности рекомендуется использовать провод с жилой диаметром 2,5мм.

8. Проверка системы

После монтажа системы произведите её проверку. Удостоверьтесь, что отсутствуют утечки тока и короткие замыкания. Сделать это можно при помощи тестера.

Проведите проверку всех функций терморегулятора по паспорту. После того, как вы убедились в полной работоспособности системы, переходите к заключительному этапу.

9. Монтаж поверхности пола

После того, как система прошла вашу проверку — постелите изоляционный материал.

Затем можно постелить конечное покрытие.

Схема монтажа инфракрасной пленки

Как выбрать проводку?

Ширина	Длина	Провод	Длина	Провод
50 см	менее 25 м	2.5 мм²	более 25 м	3.5 мм²
80 см	менее 15.6 м		более 15.6 м
100 см	менее 12.5 м		более 12.5 м

Вы всегда можете позвонить нам и получить полную консультацию по установке систем теплого пола ТП.

Монтаж инфракрасного теплого пола под плитку

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

4. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

5. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

6. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
   • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
   • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Монтаж инфракрасного теплого пола

Готовые комплекты инфракрасного пленочного теплого пола

Мы предлагаем готовые комплекты инфракрасного теплого пола CALEO, Excel, EcoHeat.

Подробнее…

Особенности установки инфракрасного пленочного теплого пола.





АКЦИЯ!!! ПРИ ПОКУПКЕ ТЕПЛОГО ПОЛА НА СУММУ ОТ 2500 ГРН ТЕРМОСТАТ В ПОДАРОК! ПРИ ПОКУПКЕ ОТ 5000 ГРН ТЕРМОСТАТ+ДОПОЛНИТЕЛЬНАЯ СКИДКА ИЛИ МОНТАЖ В ПОДАРОК! Бесплатная доставка по всей Украине!



Предварительно на пол или стену должна быть смонтирована теплоизолирующая основа  толщиной 3-5 мм, которая может быть приклеена или закреплена степлером,  в зависимости от поверхности, что способствует уменьшению теплопотерь через конструкцию перекрытия здания.

Затем крепятся полосы нагревательной пленки. Для комфортного дополнительного подогрева пола достаточно и нескольких квадратных метров, для основного отопления нужно покрыть не менее 50% пола или использовать дополнительные средства, например, инфракрасные настенные панели.

Схема монтажа инфракрасной нагревательной пленки.



Установка инфракрасного теплого пола под ламинат, паркет.

• На ровный первичный пол настилают теплоизоляционный материал.

• На теплоизоляционный материал посредством липкой ленты крепят листы нагревательной пленки.

• Листы нагревательной пленки подключаются к электросети (220 В) через терморегулятор (между собой листы пленки соединяются параллельно, либо последовательно, но не более 8-10 м/п в общей сложности).
• Поверх термопленки настилается ламинированный пол или паркет.
• Можно накрыть сверху термопленку полиэтиленом, но только при условии его экологичности. В противном случае при нагреве могут выделяться токсины.
• Не рекомендуется использовать теплоизоляционную подложку с металлизированным покрытием.




 Установка инфракрасного теплого пола под линолеум, ковролин.

• Процедура установки нагревательной пленки практически аналогична вышеизложенной.
• Если первичный пол не очень ровный, или требуется теплоизоляционный материал толще 1,5 мм, рекомендуется накрывать нагревательную пленку листами фанеры 5 -10 мм толщиной.

• Если же первичный пол – ровный, и достаточно будет полуторамиллиметровой теплоизоляции, то в таком случае можно не накрывать термопленку листами фанеры, но для проводки и контактных групп необходимо сделать штробы в первичном полу.


Установка нагревательной инфракрасной пленки под плитку, камень и другие керамические напольные покрытия.

• Контакты нагревательной пленки должны быть тщательно загерметизированы.
• Первичный пол должен быть ровным, без бугорков и ям, в противном случае рекомендуется залить пол самовыравнивающейся смесью.
• На ровный первичный пол укладывается отражающая теплоизоляционная подложка.
• На теплоизоляционную подложку укладывается нагревательная пленка с монтажной сеткой.

• Можно поместить инфракрасную пол в полиэтиленовую пленку (продается во всех строительных магазинах, используется для гидроизоляции) толщиной 100 – 200 мкм – это обеспечит дополнительную защиту от агрессивной среды.

• Сетка укладывается поверх нагревательной пленки, точечно крепится к первичной стяжке ударными дюбелями и придает целостность цементно-клеевой поверхности под плиткой.
• После того, как все крепится и фиксируется, нужно залить теплый пол раствором 10 – 20 мм, и после высыхания на стяжку ложится плитка.

• Для установки термодатчика необходимо от терморегулятора к нагревательной пленке проложить металлопластиковую водопроводную трубу диаметром 16 мм. Это обеспечит легкую и быструю замену термодатчика в случае его поломки.
• Не рекомендуется использовать металлическую сетку для армирования.


Если вы не на 100% уверены в своих силах, лучше для выполнения монтажа обратиться к услугам квалифицированных специалистов.

Получить квалифицированную консультацию или воспользоваться услугами специалистов нашей компании Вы можете позвонив по телефонам.

Монтаж теплого пола

Для того, чтобы такая замечательная система обогрева помещения, как электрический либо инфракрасный теплый пол работала надежно в течение длительного времени, необходимо самое серьезное внимание уделить ее монтажу.

Что надо знать о монтаже, покупая теплый пол?

Сегодня многочисленные интернет порталы предлагают подробнейшие инструкции по самостоятельной установке этой системы. Однако, прежде чем им следовать, необходимо помнить, что только настоящие профессионалы способны выполнить весь необходимый объем работ качественно и правильно. 99% эффективной и безупречной работы зависят монтажа, теплого пола цена которого очень доступна в нашей компании.

Установка теплого пола – четко регламенированный процесс, каждый из этапов которого лучше доверить специалистам.

Инфракрасный теплый пол – это замечательная система, которая прекрасно работает под любым видом покрытия, будь то ламинат, кавролин, плитка и т.д. Принципы укладки теплого пола общие для всех видов покрытия, различия существуют только при выборе термоотражающего материала. Так для установки теплого пола под ламинат или плитку оптимальным решением будет использование пенофола, изолона или инфрафлекса, который имеет мягкую поверхность. А для установки под линолеум или кавролин – СМЛ или оргалита, который обладает твердой поверхностью. Монтаж теплого пола осуществлять лучше всего в несколько этапов, к подготовке каждого из которых необходимо отнестись максимально внимательно.

Этапы укладки инфракрасного теплого пола

Этап 1. Подготовительный

На этом этапе важно правильно подобрать необходимые материалы и инструменты. Качественный и надежный монтаж электрического теплого пола невозможно осуществить без:

• укладки термопленки или собственно пленочного обогревателя,
• комплекта клемм и заклепок к ним,
• изоляционных материалов, лучше всего каучуковых,
• терморегуляторов и датчиков температуры пола,
• комплекта электропроводки,
• утеплителя, теплоотражателя,
• скотча, пассатижей, ножниц, дырокола, клепочника

Этап 2. Измерительный

Необходимо произвести замеры площади, на которой вы собираетесь делать укладку теплого пола. Выполняя необходимые измерительные манипуляции, важно помнить, что нагревательную систему монтируют только на той площади в помещении, которая не занята мебелью и электроприборами такими, как холодильник, стиральная машина и т.д.

Этап 3. Укладка термоотражателя на пол

Термоотражающий материал укладывается на предварительно очищенную поверхность пола. Делать это необходимо так, чтобы отражающая поверхность находилась вверху. Отдельные полосы материала необходимо скрепить между собой скотчем. Любые виды теплотражателя можно приобрести в нашем интернет магазине при покупке системы теплый пол.

Этап 4. Установка термопленки

Прежде чем, делать укладку термопленку на пол, необходимо ее аккуратно нарезать на полосы нужного размера. Резать нужно только в тех местах, где изображен специальный значок – раскрытые ножницы. Следите, чтобы полосы термопленки покрывали только ту поверхность пола, которую вы предполагаете обогревать. Во избежание перегрева этой пленки, старайтесь, чтобы она не попадала в те места, которые будут соприкасаться с крупногабаритной мебелью или бытовой техникой.

Этап 5. Закрепление клемм электропроводки

На этом этапе понадобиться дырокол, с помощью которого пробиваются отверстия в медной шине. В эти отверстия вставляются клеммы, а затем они заклепываются. Клеммы можно закреплять и при помощи припоя. Это поможет избежать возможных несоответствий, а значит возможных повреждений. Места соединений необходимо тщательно изолировать. Желательно использовать каучуковую изоляцию для этих целей.

Этап 6. Подключение проводов в единую систему и установка терморегулятора

Желательно подключать все провода параллельно. Это поможет избежать повреждения изоляции со временем, а, значит, убережет вас от возможного выхода тока и повреждения системы в целом. Старайтесь располагать клеммы таким образом, чтобы они как можно ближе находились к стене, где будет находиться терморегулятор. Установка терморегулятора и проверка функционирования системы.

Этап 7. Заключительный. Укладка напольного покрытия

Рекомендации по установке инфракрасных обогревателей

Инфракрасные обогреватели современные, они производят чистое тепло, потребляют мало энергии, не требуют обслуживания. В зависимости от различных потребностей существует устройство, подходящее для их удовлетворения. Вы хотите насладиться окутывающим теплом на террасе? Или вам нужно быстро обогреть ванную и холодные помещения дома? Какая лучшая установка для инфракрасной лампы?

Инфракрасные лучи нагревают без предварительного нагрева.Они не издают шума, не выделяют запаха, не образуют конденсата и не рассеивают пыль. Вот почему они идеально подходят для людей, страдающих аллергией. Чтобы почувствовать приятное ощущение тепла на террасе или балконе даже в холодные дни, для этого подойдут некоторые инфракрасные обогреватели.

Важно знать, что инфракрасные лучи не нагревают напрямую окружающий воздух. Они направлены на все внутренние объекты, которые затем высвобождают тепловую энергию, постоянно хранящуюся в окружающей среде.Чтобы иметь возможность рассчитывать на приятное тепло, внимательно продумайте, как и где разместить обогреватель. Следующие советы по установке помогут вам.

Инфракрасные лампы

Инфракрасный напольный обогреватель просто помещается на пол и, следовательно, может занимать площадь основания, инфракрасную лампу также можно установить на стене или потолке. В результате он уменьшает размер и, прежде всего, благодаря освещению, его можно использовать как настоящую лампу. Неслучайно сегодня существует несколько коммерческих помещений, которые полагаются на эти решения.

Конечно, даже классические печи могут загораться. Однако они могут быть довольно элегантным и утонченным выбором для предпринимателя, решившего разместить такое устройство в своем бизнесе. Кроме того, потребление стоит ниже, чем у инфракрасной лампы. А затем, имея возможность разместить светильники на стене, появляется освещение сверху, которое становится еще более однородным.
Phormalab также предлагает напольные обогреватели с высокой опорой для гомологичного освещения определенной среды.

КАК УСТАНОВИТЬ ИНФРАКРАСНЫЕ ЛАМПЫ

Потолок : при установке на потолке инфракрасная лампа будет излучать тепло сверху. Чем выше он расположен, тем шире диапазон действия.
Два потолочных обогревателя : чем больше будет установленная лампа, тем больше будет радиус действия, поэтому она сможет охватить всех людей в комнате.
На стене : расположив инфракрасную лампу на стене, тепловое излучение будет отражаться на противоположной стороне, что, в свою очередь, будет выделять тепло, обеспечивая равномерное отопление помещения.
Напольный обогреватель : для целенаправленного нагрева всей комнаты, создавая ощущение комфорта

Быстрая и простая установка

Большим преимуществом инфракрасных излучающих панелей является их электрическое питание. Следовательно, их нельзя подключать к отопительной системе или котлу. Их также не нужно кормить гранулами или дровами. Таким образом, с этой точки зрения они обеспечивают большую простоту установки. Сборка, которую вы можете выполнить самостоятельно, не прибегая к помощи какого-либо специализированного специалиста.Однако если у вас и «сделай сам» не очень хорошо ладишь, то в этом случае лучше обратиться за помощью к более опытному другу.

Где разместить лампу

Сначала вам нужно определиться с местом установки : желательно монтировать панель на стенах, которые обращены внутрь, а не наружу, чтобы излучение было лучше. В случае потолочной установки высота от пола должна составлять от 2,20 до 3,20 метра (это всегда обеспечивает более эффективный обогрев).Также необходимо учитывать розетку, которая должна находиться близко к месту установки. Следовательно, это позволяет не показывать слишком много резьбы. Было бы не лучшим решением установить панель к потолку с помощью проволоки, которая, однако, имеет широкое распространение.

Затем необходимо рассчитать расстояния от объектов: фронтальные объекты должны находиться на минимальном расстоянии 100 см. А боковые на минимальном расстоянии 25 см. Несоблюдение этих мер ведет к падению урожайности.

Определите точки установки: рассчитайте расстояния и не забудьте отметить точки, где будут установлены светильники. На этом этапе вам просто нужно зацепить излучающую панель: в мгновение ока вы уже закончите монтаж нагревательной лампы.

Лампы наружного отопления: оцените степень защиты!

Очень важно сразу определиться с полезностью и размещением инфракрасных ламп. Если ваша цель – разместить их на улице в саду или вне комнаты, убедитесь, что степень защиты – IPX5.То есть гарантированный уровень безопасности от водяных струй с любого направления.

Сколько стоит установка электрического инфракрасного обогрева?

Электрическое отопление может быть недорогим вариантом установки для дополнительного обогрева в распределенных точках дома, не требуя специальной вентиляции. Электрическое отопление может быть дорогим, учитывая цены на электроэнергию.

Вы обнаружите, что стоимость установки среднего электрического инфракрасного обогревателя зависит от номинальной мощности агрегата, наличия и длины электрической цепи, подготовки и специальных требований, а также от нормы рабочей силы.

В следующей таблице указана сумма затрат на оплату труда, которую способный домашний мастер должен рассчитывать сэкономить, выполнив установку.

Электрический инфракрасный обогреватель: установить кварцевый элемент с хромированными отражающими панелями на стене с деревянным каркасом. Обеспечьте все сопутствующие материалы, расходные материалы, транспорт и оборудование. Обеспечьте всю обрезку, окончательную регулировку и очистку.

Артикул	Стоимость единицы		Кол-во	Стоимость строки
Basic: установить и подключить 3.Блок мощностью 2 кВт (10 000 БТЕ / ч, длина 24 дюйма, 240 В) к существующей розетке цепи, включая один термостат.	$ 434	каждый	1	$ 434
Модернизация умеренная: дополнительно к базовой версии для холодного климата, установите и подключите один блок мощностью 5 кВт (17 000 БТЕ / ч, длина 40 дюймов, 240 В) к существующей розетке.	$ 128	каждый	1	$ 128
Upgrade Deluxe: дополнительно к умеренному, установите новую цепь на существующие выключатели, используя 30-амперный кабель THHN 600 В в металлическом кабелепроводе 1/2 “EMT для поверхностного монтажа.	$ 3,84	на фут	30	$ 115
Затраты на материалы	$ 677	каждый	1	$ 677
+ затраты на рабочую силу (базовое и среднее обновление)	$ 38	в час	5	$ 190
+ затраты на рабочую силу (Deluxe)	$ 42	в час	5	210
Общая стоимость	1 077	каждый	1	1 077

Типичные единицы измерения мощности:

1 тонна = 12000 БТЕ / ч = 3.5 кВт = 4,6 л.с.

Прочие соображения и затраты

• Размер системы отопления зависит от региональных климатических условий, условий здания, окон, изоляции и использования вентилятора.
• Размеры системы отопления на квадратный фут хорошо изолированных и герметичных зон здания соответствуют региональным климатическим зонам в диапазоне от самых холодных (50 БТЕ / ч / кв.фут = 15 Вт / кв.фут) до умеренных (25 БТЕ / ч / кв. фут = 7 Вт / кв фут) в те регионы, где нет необходимости в отоплении.
• Для единиц более 12000 БТЕ / ч (или 3.5 киловатт или 1 тонна) обычно требуется 240 В или многофазная электрическая цепь.
• Приточно-воздушное электрическое отопление дополнительно потребует мощность вентиляторного оборудования.
• Электрический обогреватель без принудительной подачи воздуха имеет меньшее тепловыделение, что не подходит для больших площадей, таких как электрические обогреватели плинтуса и другие лучистые обогреватели.
• Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении.
• Эти цены относятся к услугам в непосредственной близости от поставщика услуг.
• Налоги и разрешительные сборы не включены.

Рекомендации для самостоятельной работы

• Этот проект в некоторой степени подходит для DIY с хорошими электрическими навыками и инструментами.
• Электрические цепи и установки должны соответствовать нормам, чтобы снизить риск возгорания.

Список литературы

• Сметная книга мастера, полная серия за 2015 год.
• Последние цены на сайте Home Depot и других поставщиков.
• Литературный обзор веб-сайтов «сделай сам».

Установщики инфракрасного отопления | Центр возобновляемой энергии

Установщики инфракрасных обогревателей Инфракрасные нагревательные панели

имеют ряд преимуществ перед другими решениями как для дома, так и для офиса. Прежде всего, это довольно простые устройства, которые легко прикрепить к стене и просто подключить к электросети. Во-вторых, у вас есть гибкий выбор относительно того, где вы хотите установить панель: на стене, потолке или в некоторых случаях даже на полу.И, наконец, инфракрасные нагревательные панели можно найти в самых разных дизайнах, от холодных зеркал, привлекательных настенных рисунков до чистой керамики.

У вас есть два варианта инфракрасных нагревательных панелей – вы можете купить их самостоятельно у поставщика или производителя и установить их, если у вас есть небольшой опыт работы в домашних условиях, или вы можете обратиться к квалифицированному установщику, который может оценить ваши общие потребности и вставить панели. для вас, а также термостаты при необходимости.

Если вы ищете установщика для установки панелей, вы можете легко найти в нашей базе данных их список в вашем регионе.Это развивающаяся отрасль, и есть довольно много различных продуктов на выбор, поэтому вот наш контрольный список для поиска подходящего человека, который сделает эту работу за вас, особенно если вы ищете решение для всего вашего дома или офиса, а не просто единая панель.

• Установщик систем отопления с хорошей репутацией должен быть в состоянии оценить ваш дом и сделать суждение о том, сколько вам нужно, а также о количестве требуемых термостатов.
• У вас должен быть выбор различных типов и стилей панелей, в том числе настенных и потолочных.Многие установщики также предлагают панели, на которых вы можете напечатать свой собственный дизайн или изображение, или другие стили, такие как зеркала и алюминиевые рамы.
• Процесс установки инфракрасных панелей относительно прост – он похож на установку телевизора на стену, поэтому, вероятно, самое важное следует учитывать при размещении.
• Каждая инфракрасная панель должна поставляться с гарантией производителя, которая обычно составляет около пяти лет, но в некоторых случаях десять.
• Остерегайтесь монтажников, которые заявляют о своих собственных инфракрасных нагревательных панелях.Это помогает заранее провести исследование, чтобы иметь представление о том, что вам говорят, правда или нет.
• Установка инфракрасных нагревательных панелей может получить выгоду от государственных стимулов, таких как налоговые льготы и скидки, которые способствуют использованию более энергоэффективного отопления.

Вопросы, задаваемые установщику

Если вы хотите установить инфракрасные панели по всему дому, будь то дом или офис, будет полезно составить список вопросов для всех, кто предлагает выполнить эту работу за вас.Фактически, эти вопросы относятся к любой работе, которую вы выполняете, поэтому их стоит держать под рукой.

• Есть ли у них хороший послужной список и могут ли они предоставить вам контактные данные кого-то, для кого они выполняли аналогичную работу?
• Как долго они работают?
• Поставляют ли они только одну модель инфракрасной панели или целый ряд, из которого вы можете выбрать?
• Что такое гарантия и есть ли у них страхование ответственности?
• Являются ли они членом торговой ассоциации?
• Вероятны ли скрытые платежи или цена фиксирована?

Если вы провели свое исследование, вы должны иметь реалистичное представление о сумме, которую будет стоить установка, поэтому остерегайтесь цитат, которые кажутся слишком низкими, а также тех, которые кажутся завышенными.Хитрость заключается в том, чтобы получить несколько предложений, чтобы вы могли сделать разумный выбор, исходя из суммы, которую нужно заплатить, и компетенции установщика.

Вы можете найти список установщиков в вашем регионе, выполнив поиск в нашей обширной базе данных.

Противомикробные напольные системы – Ua Floors

Противомикробные напольные системы и длины волн инфракрасного излучения

Инфракрасные волны, часто называемые инфракрасным светом, находятся в электромагнитном спектре, который люди не могут видеть, но вместо этого могут ощущать в виде тепла.

Инфракрасное излучение обычно делится на три части по длине волны. Длина волны 0,75–3 мкм называется ближней инфракрасной областью (NIR). Длина волны от 3 до 30 мкм называется средним инфракрасным. Длина волны от 30 до 1000 мкм называется дальним инфракрасным (FIR). В разных источниках используются разные границы для дальней инфракрасной области; например, иногда инфракрасное излучение определяется как длины волн от 0,75 до 3 мкм, а дальнее инфракрасное излучение – как длины волн от 3 до 1000 мкм.

Для человеческого глаза длины волн ближнего инфракрасного диапазона наиболее близки к видимому свету, тогда как длины волн дальнего инфракрасного диапазона находятся на противоположном конце, намного ближе к микроволновому диапазону в спектре.Это делает свет FIR тепловым, формой инфракрасного излучения, которое мы воспринимаем как тепло. Тепло, которое мы ощущаем от солнечного света, автомобильного радиатора или даже тротуара, находящегося на солнце весь день, является проявлением FIR. С одной стороны, ближний инфракрасный свет, который люди почти не ощущают, используется в таких приложениях, как пульт дистанционного управления вашим телевизором.

По сути, любой объект, излучающий тепло, также излучает некоторый уровень инфракрасного излучения, что делает различные длины волн инфракрасного излучения полезными для наблюдения за различными небесными телами на расстоянии световых лет от Земли.При этом, как инфракрасный свет воздействует на паркетный пол?

В наших антимикробных системах напольных покрытий используется технология напольных покрытий FIR, обеспечивающая пользу для здоровья благодаря продукции из твердых пород древесины. Исследования показывают, что некоторые виды древесины твердых пород содержат натуральные соединения, обладающие антибактериальными свойствами, которые защищают древесину от вредных микроорганизмов и излечивают их. И, как лидер отрасли в производстве напольных покрытий из твердой древесины, мы воспользовались этой возможностью, чтобы добиться большей пользы для здоровья, сделав еще один шаг вперед с помощью технологии FIR.

Спроектированный деревянный пол FIR использует запатентованную технологию, которая вводит безопасные нанометаллические оксиды в древесину твердых пород, что затем позволяет нашим антимикробным продуктам для полов из твердой древесины поглощать доступную тепловую энергию в окружающей среде, преобразовывать ее и выделять в виде энергии FIR – невидимый невооруженным глазом, но достаточно обильный, чтобы проникнуть в тело.

Преимущества технологии дальнего инфракрасного диапазона в антибактериальных покрытиях из твердых пород древесины

Наши источники для древесины лиственных пород содержат натуральные соединения, такие как фенолы, дубильные вещества, лигнаны, флавоноиды, и другие противогрибковые свойства, которые делают древесину лиственных пород естественной самосохраняющейся – она ​​защищает себя от вредных бактерий, лечит повреждения от насекомых и других органических веществ и дезинфицирует сам от грибковых атак.Сочетание этих свойств натуральной древесины твердых пород с технологией дальнего инфракрасного излучения является ключевым моментом в создании эстетичного и функционального продукта, созданного с учетом вашей безопасности, здоровья и общего благополучия: противомикробных полов.

Вот преимущества для здоровья FIR в антибактериальных паркетных полах:

Стимуляция клеток тела

Наши спроектированные лиственные породы непосредственно поглощают FIR из окружающей среды, такой как солнечный свет, работающие приборы, люди и другие источники теплового излучения.Когда тело получает энергию от напольных покрытий из твердой древесины FIR, активируются многие функции организма, такие как заживление и регенерация клеток в организме. Это помогает избавить организм от токсинов и метаболических отходов.

Диссоциация воды за счет вибрации

Важно поддерживать баланс pH в организме, и диссоциация воды позволяет этому происходить за счет реакции, которую вызывает тепловая энергия. Молекулярная вибрация, которая вызывает диссоциацию воды, зависит от конкретных температур, с которыми также помогает бороться противомикробное покрытие FIR.

Повышение иммунитета и процесс заживления

Благодаря FIR в наших синтетических лиственных породах организм лучше защищает себя от болезней, передаваемых по воздуху, вирусов и микробов, которые часто предпочитают постоянную температуру 37 ° C. При более высоких температурах организм выделяет провоспалительные молекулы, которые помогают создавать больше иммунных клеток для борьбы с определенными патогенами, вредными для организма.

Стимулировать расширение сосудов

Расширение сосудов, или расширение кровеносных сосудов в организме, является результатом расслабления мышечных стенок кровеносных сосудов – это усиливает кровоток в различных частях тела, которые нуждаются в кислороде и испытывают недостаток питательных веществ.Тепловая энергия, генерируемая антибактериальным покрытием из твердой древесины FIR, влияет на расширение сосудов, проникая в глубокие ткани тела и достигая терморецепторов в организме. Эта реакция запускает и стимулирует расширение сосудов, что также позволяет уйти излишнему теплу в нашем теле.

Преобразование энергии в тепло

Преобразования энергии, такие как преобразование кинетической энергии в тепловую путем трения рук друг о друга, позволяют нам лучше использовать некоторые формы энергии.Технология FIR позволяет нашему паркету активировать различные функции организма, повышая температуру при впитывании. Преобразуя безвредные солнечные лучи, наши противомикробные полы помогают генерировать тепло, что помогает уменьшить воспаление тела, боли и боли в мышцах и суставах.

Повышение метаболизма

Более высокие температуры часто связаны с повышенным уровнем метаболизма, и благодаря энергии FIR, исходящей от антибактериального паркета из твердых пород дерева в вашем доме, вы позволяете организму увеличить скорость сжигания калорий и оптимизировать использование энергии.

Как работает антибактериальный пол из твердых пород дерева?

Сделанные с помощью 360-кратного микроскопа, здесь представлены изображения микрососудистого кровообращения до и после прямого контакта кожи с полами с энергетическим покрытием в дальней инфракрасной области спектра Ua Floors.

Перед прикосновением

После касания

И с помощью тепловизионной камеры, вот изображения, чтобы увидеть, как тепло тела нагревается, когда вы стоите на Ua FIR Energy Flooring.

Изображения, полученные с помощью тепловизора

Перед прикосновением

После касания

Для сравнения мы можем увидеть, как энергия FIR передается в организм, что позволяет нам пользоваться широким спектром преимуществ для здоровья.

Как деревянные полы сочетаются с FIR?

Ua Floors использует современные технологии для введения наноразмерных минералов в открытые поры древесины и производства антибактериальных систем полов из твердых пород дерева.Эти наноразмерные минералы могут поглощать энергию, такую ​​как свет, тепло, волны в нашей окружающей среде, и преобразовывать ее в энергию дальнего инфракрасного диапазона, которую она постоянно выделяет.

Тщательно продуманная комбинация естественных характеристик самозащиты и самовосстановления определенных пород древесины с способностью безопасных нанометаллических оксидов преобразовывать FIR позволяет нашей продукции улучшить качество вашей жизни. Представьте, что у вас есть красивые полы из твердых пород дерева, которые также принесут большую пользу вам и всей вашей семье.

Если вы хотите защитить свой дом, не стесняйтесь обращаться к нам по телефону прямо сейчас.

Где мне разместить инфракрасный обогреватель?

Выбрать место для установки инфракрасного обогревателя несложно, если вы понимаете основы, но это требует немного большего внимания, чем вы могли бы уделить конвекционному изделию. Это связано с тем, что инфракрасное излучение обогревает помещения принципиально другим способом, и для людей, плохо знакомых с этим методом обогрева, может быть трудно избавиться от образа мыслей, который возник в течение всей жизни при использовании обычных систем.Если вам интересно, где лучше всего установить инфракрасные обогреватели, в этом блоге все это объясняется.

Почему важно инфракрасное размещение?

Одним из ключевых различий между излучением и конвекцией является процесс теплопередачи. Большинство из нас уже знакомы с конвекционным циклом теплого воздуха, производимого стандартными домашними системами отопления, но важно понимать, что инфракрасные продукты не работают таким образом.

Инфракрасное излучение – это метод прямого нагрева, который распространяется от источника до тех пор, пока не будет поглощен твердым предметом.Это одна из причин, по которой инфракрасные продукты настолько эффективны, потому что на тип тепла, которое они выделяют, не влияет движение воздуха, и его нельзя терять из-за сквозняков. Однако прямая природа инфракрасного излучения означает, что оно также должно быть направлено в нужное место. Конвекционные изделия нагревают весь объем воздуха в определенном пространстве, и для этого их можно разместить практически в любом месте, но инфракрасные изделия требуют беспрепятственного обзора области, которая нуждается в обогреве. При передаче тепла от A к B в инфракрасном диапазоне любые объекты, помещенные на пути прямой видимости обогревателя, в конечном итоге становятся получателем этого тепла, а не намеченной областью, что снижает эффективность работы системы.

Распространенные ошибки при размещении инфракрасного обогревателя

Итак, как это работает на практике? Давайте посмотрим на пример гостиной, чтобы определить лучшее и худшее расположение инфракрасной панели. Это помещение имеет довольно однородную планировку, хотя в нем также есть два алькова и эркер, которые необходимо учитывать.

Установка в нишах

Не поддавайтесь соблазну установить инфракрасные обогреватели в пристройках, чтобы обогреватели не мешали. Как вы можете видеть на изображении выше, окружающие стены не позволяют инфракрасным панелям обеспечивать максимальное распространение тепла, поэтому, несмотря на то, что они направлены на ключевые зоны для сидения, именно стены алькова ощущают наибольшую пользу, а не основную пространство комнаты.Большим преимуществом инфракрасных панелей является то, что они не занимают монополию в пространстве комнаты, как это делают обычные обогреватели, поэтому нет необходимости держать их в отдаленном месте. Фактически, их необычный дизайн и современная эстетика могут позволить им функционировать как привлекательный элемент комнаты сами по себе.

Установка противоположной Windows

На изображении выше большая инфракрасная панель размещена на стене над диваном и направлена ​​в сторону эркеров.Панель имеет больше свободы для распространения тепла и покрывает гораздо большую площадь комнаты, но такое расположение имеет свои недостатки. На самый дальний от стены диван будет попадать меньше тепла, что приведет к большему неравенству температуры между двумя зонами отдыха. Кроме того, есть некоторые школы, которые не рекомендуют размещать панели по отношению к вдовам.

Потеря тепла через окна происходит не так, как вы могли бы ожидать: более длинные волны дальнего инфракрасного диапазона фактически не могут проходить через стекло так же, как видимый свет, поэтому в этом отношении тепло будет удерживаться внутри комнаты.Потеря тепла происходит, когда стекло поглощает дальнее инфракрасное излучение, которое затем проходит через остекление и выходит наружу. Поскольку остекление не обеспечивает такой же уровень теплоизоляции, как кирпичная стена, по сравнению с этим тепло может теряться быстрее. Это не должно быть проблемой для домов с современным остеклением, поскольку большинство окон лучше изолированы и предназначены для отражения тепла обратно в комнату, однако дома со старыми окнами с одинарным остеклением могут захотеть рассмотреть возможность размещения своих панелей по-другому.

Лучшие места для инфракрасных панелей

Если не принимать во внимание ниши и обращенную к окну стену как потенциальные места для установки, остается камин и пространство стены, прилегающее к двери.

Инфракрасные обогреватели для настенного монтажа

При размещении инфракрасной панели на этой стене больше тепла направляется в комнату и будет поглощаться и удерживаться окружающей мебелью и стенами. Хотя через окна возможны незначительные потери, их можно минимизировать, убедившись, что панель не обращена непосредственно к остеклению.

Установка инфракрасной панели на каминную перегородку может быть лучшим вариантом для этой конкретной комнаты, так как основная рабочая зона будет получать львиную долю излучаемого тепла, а остальную часть в то же время направлять в комнату. В этой модели меньше тепла используется на небольшом занимаемом пространстве вокруг двери и книжного шкафа.

Инфракрасные обогреватели для потолочного монтажа

Для беспрепятственного распространения тепла лучше всего подойдет потолочный монтаж инфракрасных панелей.Направление инфракрасной панели вниз на пол гарантирует, что жилые уровни всегда будут комфортно обогреваться, а все создаваемое тепло будет поглощаться и повторно излучаться полом, стенами и мебелью. Инфракрасные панели, монтируемые на потолке, также обладают дополнительным преимуществом, заключающимся в том, что они полностью защищены от повреждений, поэтому полностью предотвращается случайный контакт с поверхностью обогревателя. Естественно, вам нужно будет учитывать расположение любых осветительных приборов, так как в большинстве комнат основной свет будет находиться ближе к центру потолка.Если мы предположим, что это так в макете комнаты выше, может быть проще установить две меньшие панели по обе стороны от центрального освещения, чтобы обе зоны отдыха хорошо обогревались.

Местонахождение, местонахождение, местонахождение

Позиционирование скоро станет простым делом здравого смысла, если вы поймете, как работает инфракрасный порт. Углы комнаты, крупногабаритная мебель и грандиозные предметы – все это может стать препятствием на пути вашей инфракрасной панели к эффективному обогреву.Самый простой способ подойти к установке – спросить себя: «Где мой обогреватель находится в прямой видимости?», Потому что, если панель заблокирована, тепло тоже будет.

Изображения выше служат только для иллюстрации и не учитывают разницу между мощностью или типом панели. Поскольку комнаты бывают разных форм и размеров, вы можете обнаружить, что вам лучше обслуживать несколько панелей разных размеров, чем одну панель высокой мощности, особенно если ваше пространство имеет особенно необычную планировку.

Если вы подумываете об установке инфракрасных панелей, обязательно свяжитесь с нашим полезным отделом продаж, чтобы получить бесплатное предложение с учетом точных размеров вашей комнаты. Независимо от того, переустанавливаете ли вы систему отопления в гостиной или устанавливаете инфракрасные панели по всему многоэтажному офису, наши специалисты по отоплению всегда готовы предоставить рекомендации по вашему проекту.

Источники изображения:

https://www.homestyler.com

Оправдывает ли теплый пол своих затрат?

Гидравлический теплый пол

(Фото: Wolfilser / Shutterstock)

В соответствии с определением U.S. Министерство энергетики работает путем перекачивания нагретой воды из котла по трубам, проложенным под полом. В зависимости от системы поток горячей воды регулируется либо насосами и термостатами, либо зонирующими клапанами.

Водяной лучистый пол с подогревом популярен в некоторых частях страны, где зимой температура падает. Известно, что это рентабельный путь.

Электрический теплый пол

(Фото: Дмитрий Мельников / Shutterstock)

Электрический подогрев пола генерирует тепло за счет электричества, проходящего через резистивные кабели.Эти системы состоят из трех основных частей: нагревательного кабеля, термостата и датчика температуры. Термостат регулирует нагрев в соответствии с температурой пола, измеренной датчиком.

Установить электрический теплый пол относительно проще, чем водяную систему. В сочетании с тем фактом, что сырье довольно недорогое, электрическое отопление пола часто является привлекательным выбором для небольших проектов, сделанных своими руками, в первую очередь для полов в ванных комнатах и ​​коротких коридоров.

Гидравлические лучистые полы с подогревом vs.электрический

В чем разница между водяным водяным теплым полом и электрическим? По словам Джима Грэхема, президента Sun & Earth Construction, LLC, в общем смысле водяное лучистое отопление использует воду для выработки тепла от вашего пола. По трубам, встроенным в пол, циркулирует теплая вода, которая нагревается с помощью центрального бойлера.

Этот центральный бойлер может обеспечить теплой водой несколько различных зон вашего дома, которые можно разделить на зоны. Эти зоны обычно представляют собой группу комнат, которые в дальнейшем можно разделить на петли.Эти петли могут быть ориентированы на небольшую часть вашего дома, например, на душ. «Это позволяет очень точно контролировать нагрев», – сказал Грэм. Электрический подогрев пола, с другой стороны, использует встроенные провода сопротивления для обогрева пола. Обычно для электрического теплого пола используется термостат для каждой комнаты. В гидронной системе для каждой зоны используется термостат.

Гидравлический теплый пол по сравнению с затратами на электрическое отопление

Хотя системы электрического отопления дороже за квадратный фут, по словам Грэма, для них не требуется центральный котел.«Отапливать (ваш дом) электричеством дороже, чем большинство ископаемых видов топлива, – сказал Грэм, – но при использовании в ограниченном пространстве, например в ванной, это может быть очень эффективным».

Стоимость водяного теплого пола зависит от нескольких переменных. Если вы хотите установить теплый пол в своем доме, вот возможные затраты:
**
Установка: ** Система водяного теплого пола может стоить от 2 до 15 долларов за квадратный фут. Грэм отметил, что дополнительные дополнительные расходы на гидравлическую систему довольно невелики в новом доме, но, вероятно, больше для реконструкции.В более новых домах вам не нужно будет заменять старые системы, что может быть дороже.

Обязательно измерьте площадь вашего дома, на которой вы хотите установить теплый пол, и определите его квадратные метры. . Так вы сможете получить точную оценку стоимости.

Если вас интересует система электрического теплого пола, общая стоимость зависит от типа установки, – сказал Вергнер Йоргенсен, менеджер по продажам и маркетингу компании HeatXpert.

Йоргенсен указал, что установка с незакрепленными кабелями обходится дешевле.Цена обычно начинается от 3 долларов за квадратный фут, а установка с сеткой и сплошными матами – от 10 долларов за квадратный фут.

Техническое обслуживание: Более того, вам нужно будет оплатить расходы на техническое обслуживание. Сколько зависит от типа системы, которую вы решите установить, и от того, есть ли в вашем доме лучистые полы с подогревом или только в некоторых его частях. Если весь ваш дом имеет лучистые полы с подогревом, затраты на обслуживание обычно выше.

Плюсы и минусы систем лучистого теплого пола

Установка системы теплого пола в вашем доме – это вложение времени, энергии и денег.Давайте посмотрим на преимущества и недостатки, чтобы помочь вам решить, подходит ли это вам.

Плюсы

Больше комфорта: Поскольку ваша система отопления находится под полом, Грэм сказал, что вам, вероятно, понравится более тихое жилище.

Экономия энергии: Еще одно преимущество систем лучистого теплого пола состоит в том, что вы, вероятно, сэкономите на использовании энергии. Со временем это может привести к экономии на счетах за газ.

Более того, вода более пригодна для использования альтернативной энергии, такой как солнечная или геотермальная.«Вода имеет в 3500 раз большую теплопроводность, чем равный объем воздуха, – сказал Грэм, – поэтому трубы намного меньше, чем эквивалентный воздуховод». Это также означает, что для передачи тепла с помощью насоса используется гораздо меньше энергии, чем для вентилятора – примерно в 20 раз меньше энергии.

Системы водяного водяного отопления предлагают больше тепла: В случае водяного водяного отопления, поскольку они не работают на электричестве, они не требуют больших повседневных эксплуатационных расходов, сказал Йоргенсен. «Это позволяет легко использовать их на больших площадях, даже для обогрева целых домов.».

Электрические излучающие полы проще установить: Электрические излучающие полы часто лучше делать своими руками, потому что их проще установить. Напольный кабель можно проложить самостоятельно. В свою очередь, это поможет вам сэкономить на установке, – сказал Йоргенсен.

Минусы

Дополнительные первоначальные расходы: В то время как лучистый пол с подогревом может помочь вам со временем сэкономить на расходах на электроэнергию, его установка требует больших капитальных затрат. Обычно требуется отдельная система охлаждения.Как уже упоминалось, стоимость гидронной системы составляет от 2 до 15 долларов за квадратный фут.

Системы водяного лучистого отопления сложнее установить: Эти системы обычно включают бойлер, насос и газовые линии. «Вы можете установить водяное отопление пола самостоятельно, но вам понадобятся базовые знания в области электротехники и сантехники, а также профессиональная помощь в проектировании», – сказал Йоргенсен.

Электрические системы лучистого отопления имеют более высокие эксплуатационные расходы: Поскольку они работают на электричестве, вы не сэкономите на повседневных расходах на системы лучистого отопления.«Электрический лучистый пол требует подключения новой цепи для установки в комнате, – сказал Йоргенсен, – поэтому он обычно подходит только для небольших проектов, таких как туалеты».

Итого

Является ли установка системы лучистого теплого пола в вашем доме хорошей идеей, на самом деле зависит от того, почему вы этого хотите.

Это также во многом зависит от вашего бюджета и наиболее важных для вас плюсов и минусов. Имея всю необходимую информацию, заранее выполняя домашнюю работу и тщательно оценивая проект, вы можете принять лучшее решение за вас.

Инфракрасные полы с подогревом – инфракрасные нагревательные панели Yandiya, инфракрасные нагревательные панели, инфракрасное отопление.

Инфракрасный теплый пол. Система лучистого отопления Yandiya стоит на 30-50% меньше в эксплуатации, чем традиционные методы отопления, и более полезна для вас и вашей семьи. Легко монтируется под полом. Наши инфракрасные полы полностью без воздуховодов, полностью зонируются и не требуют технического обслуживания.

Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а нагревает непосредственно предметы в комнате, включая вас.Углеродная тепловая пленка Yandiya – это экономичное и качественное решение для обогрева любой конструкции.

Электрический ток пропускается через углеродные полосы, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло.

Инфракрасный пол обеспечивает более здоровую атмосферу за счет отсутствия циркуляции пыли и загрязнителей воздуха и отсутствия движущихся частей – это постоянное, не требующее обслуживания решение для обогрева.

Поставляемая в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым защитным мешком и 2-метровыми кабелями.

Устанавливаемый под полом и полностью скрытый, пол предназначен для зон, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в общественных местах, где может произойти повреждение настенных панелей. Подпол Yandiya очень тонкий и прочный. В отличие от других электрических продуктов для обогрева пола, наши углеродные волокна нелегко сломаются во время установки и герметизированы собственным влагозащитным барьером.В твердотельной технологии Yandiya нет движущихся частей, которые могут изнашиваться – она ​​не требует технического обслуживания.

Технология инфракрасной углеродной пленки для обогрева пола

Yandiya предлагает лучшее из современных нанотехнологий. Эта чрезвычайно эффективная система теплых полов может быть быстро установлена ​​под всеми типами полов, включая ковровые покрытия 2Tog, деревянные, плиточные и стяжные полы.

Требуется лишь покрыть 70% площади пола, что сводит затраты к минимуму. Инфракрасный элемент начинает обогревать комнату сразу после включения системы.Не имея движущихся частей, для большей эффективности система должна быть установлена ​​с контролем термостата и датчиком температуры пола.

Все теплые полы должны регулироваться с помощью термостатов и датчиков температуры пола.
