Установка пленочного теплого пола под ламинат: ➤ Монтаж Пленочного теплого пола под ламинат (12 Фото), видео, инструкция

Содержание

Комплекты теплого пола с регулятором под ламинат

Оптимальный теплый пол под ламинат – это инфракрасный пленочный теплый пол! Главные достоинства пленочного теплого пола:

Толщина. Инфракрасный пленочный теплый пол – это сверхтонкий теплый пол. Толщина нагревательной пленки составляет 0,338 мм – вы не потеряете ни сантиметра высоты при обустройстве такого теплого пола.
“Сухой” монтаж. Установка пленочного теплого пола под ламинат не требует проведения “грязных” работ (заливки стяжки, применения плиточного клея и т.д.). Пленочный теплый пол укладывается непосредственно под ламинат, на слой теплоизолятора с отражающей поверхностью (изолон и т.д.). При этом время укладки ламината без теплого пола и с пленочным теплым полом отличаются незначительно.
Высокая эффективность и экологичность. Пленочные теплые полы, предлагаемые компанией Мир Обогрева, прошли всю необходимую сертификацию на территории России и Европейского союза, полностью безопасны для человека.
Невысокая цена. Не смотря на высокие потребительские качества стоимость пленочного теплого пола невысока – такой теплый пол себе может позволить каждый!
Надежность. Мир Обогрева предлагает инфракрасные пленочные теплые полы произведенные в на современном высокотехнологичном производстве в Южной Корее. Гарантийный срок на пленочный теплый пол составляет 15 лет.

При выборе ламината необходимо принимать во внимание возможность применения данного ламината с системой теплого пола. Сегодня практически все виды ламината отлично сочетаются с такой системой обогрева. Некоторые производители специально маркируют свой ламинат на предмет возможности установки с теплым полом. При монтаже пленочного теплого пола, под нагревательную пленку укладывают теплоизоляционный материал (как правило, пенофол с отражающей поверхностью).

Компания Мир Обогрева предлагает готовые комплекты теплых полов для укладки под ламинат. В комплект входит сверхтонкая нагревательная пленка на определенную площадь обогрева, монтажные провода и клеммы, все необходимые изоляционные материалы, а также терморегулятор с термодатчиком.

Сравнение товаров (0)

По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А – Я)Код Товара (Я – А)24255075100

Теплый пол под ламинат на 1,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 1,0 Размеры мата (ДхШ), м: 2×0,5 Назначение: теплый пол под плитку Мощность, Вт: 220 Гарантия, лет: 10 Страна производства: Россия

2975.00р. 1750.00р.

Теплый пол под ламинат на 2,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 2,0 Размеры мата (ДхШ), м: 4×0,5 Назначение: теплый пол под плитку Мощность, Вт: 440 Гарантия, лет: 10 Страна производства: Россия

4515. 00р. 2650.00р.

Теплый пол под ламинат на 3,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 3,0 Размеры мата (ДхШ), м: 6×0,5 Назначение: теплый пол под плитку Мощность, Вт: 660 Гарантия, лет: 10 Страна производства: Россия

6050.00р. 3590.00р.

Теплый пол под ламинат на 4,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 4,0 Размеры мата (ДхШ), м: 8×0,5 Назначение: теплый пол под плитку Мощность, Вт: 880 Гарантия, лет: 10 Страна производства: Россия

7400.00р. 4390.00р.

Теплый пол под ламинат на 5,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 5,0 Размеры мата (ДхШ), м: 10×0,5 Назначение: теплый пол под плитку Мощность, Вт: 1100 Гарантия, лет: 10 Страна производства: Россия

8850.00р. 5190.00р.

Теплый пол под ламинат на 6,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 6,0 Размеры мата (ДхШ), м: 12×0,5 Назначение: теплый пол под плитку Мощность, Вт: 1320 Гарантия, лет: 10 Страна производства: Россия

10385. 00р. 6090.00р.

Теплый пол под ламинат на 7,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 7,0 Размеры мата (ДхШ), м: 14×0,5 Назначение: теплый пол под плитку Мощность, Вт: 1540 Гарантия, лет: 10 Страна производства: Россия

11925.00р. 6990.00р.

Теплый пол под ламинат на 8,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 8,0 Размеры мата (ДхШ), м: 16×0,5 Назначение: теплый пол под плитку Мощность, Вт: 1760 Гарантия, лет: 10 Страна производства: Россия

13275.00р. 7790.00р.

Теплый пол под ламинат на 9,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 9,0 Размеры мата (ДхШ), м: 18×0,5 Назначение: теплый пол под плитку Мощность, Вт: 1980 Гарантия, лет: 10 Страна производства: Россия

14625.00р. 8490.00р.

Теплый пол под ламинат на 10,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 10,0 Размеры мата (ДхШ), м: 20×0,5 Назначение: теплый пол под плитку Мощность, Вт: 2200 Гарантия, лет: 10 Страна производства: Россия

16070. 00р. 9390.00р.

Теплый пол под ламинат на 11,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 11,0 Размеры мата (ДхШ), м: 22×0,5 Назначение: теплый пол под плитку Мощность, Вт: 2420 Гарантия, лет: 11 Страна производства: Россия

17510.00р. 10190.00р.

Теплый пол под ламинат на 12,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 12,0 Размеры мата (ДхШ), м: 24×0,5 Назначение: теплый пол под плитку Мощность, Вт: 2640 Гарантия, лет: 12 Страна производства: Россия

18860.00р. 10990.00р.

Теплый пол под ламинат на 13,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 13,0 Размеры мата (ДхШ), м: 26×0,5 Назначение: теплый пол под плитку Мощность, Вт: 2860 Гарантия, лет: 13 Страна производства: Россия

20310.00р. 11790.00р.

Теплый пол под ламинат на 14,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 14,0 Размеры мата (ДхШ), м: 28×0,5 Назначение: теплый пол под плитку Мощность, Вт: 3080 Гарантия, лет: 14 Страна производства: Россия

21670. 00р. 12590.00р.

Теплый пол под ламинат на 15,0 м2 (комплект с регулятором)

Площадь обогрева, м2: 15,0 Размеры мата (ДхШ), м: 30×0,5 Назначение: теплый пол под плитку Мощность, Вт: 3300 Гарантия, лет: 15 Страна производства: Россия

23195.00р. 13490.00р.

Монтаж инфракрасного теплого пола под ламинат: этапы работ, схема слоев

Теплый инфракрасный пленочный пол – отличное решение для любой квартиры или загородного дома.

Инфракрасную пленку можно застелить ламинатом и у вас получится красивый, теплый, практичный и комфортный пол.

По сравнению с другими видами отопления такие полы считаются очень экономными, удобными и простыми в установке.

Особенности инфракрасных полов под ламинат

Содержание

1 Особенности инфракрасных полов под ламинат
- 1.1 Функции
- 1.2 Преимущества
- 1.3 Недостатки
2 Технические характеристики
3 Монтаж пленочного теплого пола
4 Отзывы

Функции

Обогревают помещение.
Инфракрасное волновое излучение обладает терапевтическим эффектом.
Уменьшает образование пыли.
Такой обогрев не сушит воздух.
Инфракрасная пленка выделяет отрицательные ионы, которые полезны для здоровья человека.
Такой обогрев не сжигает кислород.

Преимущества

Низкая цена.
Долгий срок эксплуатации.
На большинство моделей дается большая гарантия. В среднем это 10-15 лет.

Недостатки

При неправильной установке и в случае, если вы забудете выключить электричество теплого пола, он может прожечь ламинат. На поверхности покрытия появятся некрасивые выжженные пятна.
Необходимо правильно подобрать толщину ламинатного покрытия, для того чтобы оно хорошо пропускало тепло.

Технические характеристики

ширина – 50/80/100 см.;
максимальная мощность — 220Вт/м2;
среднее потребление, с использованием терморегулятора — 39-59 Вт/ м2;
питание – 220В/50Гц.

Установка теплого пола не вызывает никаких проблем и может быть успешно выполнена даже новичком в строительном деле.

Систему можно начинать эксплуатировать сразу после монтажа.

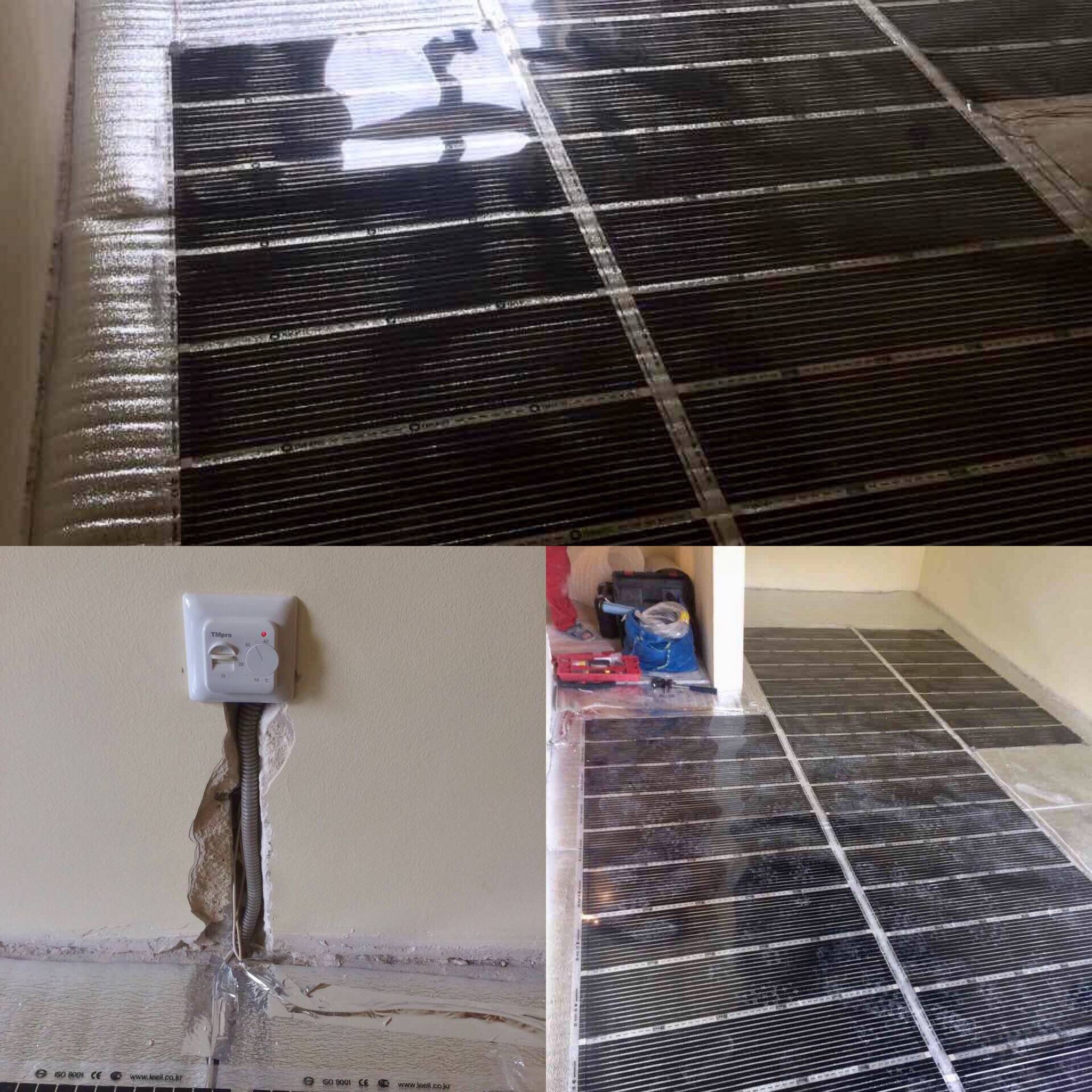

Монтаж пленочного теплого пола

Установка осуществляется в несколько простых этапов:

Для начала проведите очистку и выравнивание поверхности.
Постелите теплоотражающую подложку, затем термопленку, и закрепите скотчем.
Установите датчик температуры.
Чтобы провести провода к терморегулятору, нужно сделать отверстия в теплоизоляционной подложке.
Постелите полиэтиленовую пленку под ламинат, а затем финальное покрытие.

Пленочный теплый пол под линолеум или ламинат не монтируют под участки с постоянно стоящей стационарной мебелью, например под шкафом.
Тщательно следите за размером полосы: не больше 7 м – 100 см, 10 м – 80 см, 13 м-50 см — в зависимости от ширины термопленки.
Не следует также допускать наложения пленки друг на друга.

Теплый инфракрасный пленочный пол прост в установке, но с ним достаточно часто возникают проблемы во время эксплуатации.

Прежде чем установить такие полы в вашей квартире необходимо хорошо взвесить все за и против.

Отзывы

«Один раз забыли пластмассовый таз на таком полу , а отопление не выключили. Теперь у нас прямо в середине комнаты круглое рыжее пятно. В другие комнаты не хотим делать такое отопление, и полы в этой комнате тоже теперь придется переделывать.»

Николай, г.Самара

«Сделали теплые полы с ламинатом на летней веранде. Очень быстро нагреваются и в помещении сразу становится тепло и уютно. С ними мы теперь значительно экономим на отоплении.»

Александра, г.Севастополь

«Сделали инфракрасные теплые полы на кухне. Я совсем не чувствую тепло от них, потому что мы боимся слишком сильно их включать. Зато наши кошки хорошо чувствуют тепло от них и постоянно сидят именно на кухне.»

Екатерина, г. Магнитогорск

Теплый пол для виниловых полов

900 31 КУПИТЬ СЕЙЧАС

Позвольте нам помочь вам выбрать!	WarmStep ^® Маты Ультратонкие нагревательные маты	ThermoTile ^® Маты Греющий кабель на сетке
Общая стоимость установки	$	$$ $
Стоимость системы отопления	*$$	*$$
Залитый цементом	Нет	Да
Мин. Толщина винила	5 мм (жесткий) с прокладкой 1,5 мм	Любой
Способ установки	✓ Плавающий	✓ Плавающий ✓ Клей вниз
Добавленная высота пола	Нет	1/2″
	КУПИТЬ
	*Исходя из отапливаемой площади 60 кв. футов. цена будет зависеть от общей площади покрытия.

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально сочетаются друг с другом. Надежные системы подогрева пола от ThermoSoft выдержат испытание временем и обеспечат тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, разработанным для простой установки и надежной репутации, вы можете обновить свой пол, не беспокоя себя.

Тип винилового напольного покрытия определяет тип необходимой вам системы подогрева пола. У ThermoSoft есть варианты, совместимые со всеми типами винила, независимо от того, нужна ли вам мягкая подложка, минимальное добавление профиля или укладка нового бетонного основания.

ВИД НА

Системы отопления для магазинов по типу пола

Плитка и камень

Инженерная и массивная древесина

Ламинат

Винил

Ковер

Бетонная плита

Преимущества решений ThermoSoft для обогрева пола

Эффективно передает тепло
Виниловые напольные покрытия эффективно сохраняют и излучают тепло. Вы будете чувствовать тепло дольше и быстрее.
Носки не нужны
Избавьтесь от холода на холодных полах и почувствуйте приятное тепло от кончиков пальцев ног.
Преображает обычные помещения
Полы с подогревом превратят ваши повседневные помещения в роскошное убежище в собственном доме.
Минимизация времени и трудозатрат
Системы разработаны с учетом наиболее эффективного процесса установки.
Обогревает помещения всех форм и размеров
Профессиональная помощь в проектировании, поэтому каждый проект становится проще простого.
Разработано с определенной целью
Мы не просто стремимся нагреть пол; мы стремимся поставлять продукт, который обеспечивает высокое качество конечного опыта.
Быстрое и простое подключение
Провода, установленные на заводе, упрощают электрические соединения для систем ThermoSoft.
Практически универсальная совместимость
Выбирайте свое любимое напольное покрытие. Наши системы отопления подходят для всего, что вы можете им предложить.
Технически дружественный
Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом еще умнее.
Разработано для совместимости
Проверено и одобрено многими производителями напольных покрытий.
Без увеличения высоты пола
У нас есть решения, позволяющие добавить тепла без увеличения высоты.
Сертифицировано по безопасности
Внесено в списки UL или ETL для США и Канады.
10-летняя или пожизненная гарантия
Отопительные системы ThermoSoft рассчитаны на долгий срок службы.
Премиальная поддержка производителя
Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим означает не только превосходные продукты, но и подкреплять их превосходным обслуживанием.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Американское качество, простая установка и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать совет.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

Избранные новости и видео

Вебинар NWFA, часть 1

59:12 мин.

Вебинар NWFA, часть 2

55:49 мин.

Вебинар NWFA, часть 3

57:59 мин.

Вебинар NWFA, часть 4

54:56 мин.

Вебинар NWFA, часть 5

59:24 мин

Вебинар NWFA, часть 6

50:43 мин

Повышение ценности вашего дома

90 006 Развенчание мифов об лучистом нагреве пола

Традиционное тепло против электрического лучистого тепла

Выбор термостата для системы электрического отопления

Уход за деревянным полом с подогревом

Установка системы лучистого тепла под деревянным полом

укладка и подключение инфракрасного пленочного пола

Укладывая теплый пол под ламинат как единственный или дополнительный способ обогрева помещения, можно значительно повысить степень комфорта по сравнению с другими вариантами. Для составления схемы расположения элементов и выполнения монтажа всей системы необходимо ознакомиться со спецификой работ. Вы согласны?

Мы расскажем, как выбрать напольное покрытие, способное работать в паре с пленочной системой обогрева. Здесь вы узнаете, как правильно расположить составляющие теплого пола и правильно их соединить. Опираясь на наши советы, вы сможете самостоятельно провести все этапы непростой, но вполне доступной работы.

Содержание статьи:

Руководство по материалам
- Параметры инфракрасного пленочного пола
- Требования к ламинату в качестве покрытия
- Правила укладки полос теплого пола
- Дополнительная информация о структуре
- Этапы установки системы
  - Выравнивание основания и укладка теплоизоляции
  - Фото-руководство по созданию ИК-системы
  - Размещение фрагментов термопленки
  - Утепление и подключение к электричеству
  - Подключение термостата и проверка системы
  - Гидроизоляция и ламинат
- Нюансы эксплуатации инфракрасного пола
- Выводы и полезное видео по теме
Материал Руководство
Качество работа и срок службы теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вместе с пониманием особенностей их сочетания.
При самостоятельной разработке схемы размещения инфракрасных диапазонов необходимо учитывать физические особенности такого нагрева.
Параметры инфракрасного пленочного пола
Пленочный обогреватель представляет собой гибкое узкое полотно, укладываемое под напольное покрытие и содержащее нагревательный элемент. Он преобразует электрическую энергию в инфракрасные тепловые волны.
Ламинат или другой материал нагревается снизу за счет падающего на него излучения. После прогрева поверхности пола по толщине тепло передается воздуху отапливаемого помещения.
Фотогалерея
Фото
Устройство обогрева пола из ламината IR
Укладка инфракрасных панелей внутри помещений
Ламинированные полы и система обогрева углерод твердый или полоса применяется напыление, закрытое с двух сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.
Толщина данной конструкции варьируется от 0,2 до 2 мм, чаще всего в продаже встречаются панели толщиной от 0,3 до 0,5 мм. Стандартная ширина одной полосы 50, 60, 80 и 100 см.
Возможность приобретения инфракрасных теплых полов различной ширины на метр позволяет реализовать практически любое расположение нагревательных полос
Любую пленку можно разрезать вдоль в специально предназначенных для этого и размеченных местах. Размер шага распила примерно равен 20 см, поэтому без труда можно получить панели нужной длины.
Максимальная мощность под ламинат от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют из-за ограничения температуры нагрева ламината. Иногда производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив его на пропускную способность, можно вычислить искомое значение.
Требования к ламинату в качестве покрытия
Обычный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:
- искажение геометрии пластин под действием высокой температуры;
- пробивные пластины при воздействии тяжелых предметов;
- высокие теплоизоляционные свойства материала.
Поэтому для совместного использования ламината и пленочного теплого пола под ним разработаны усовершенствованные модели. Они маркируются специальными символами, размещенными на упаковке материала или в инструкции к нему.
Единого стандарта маркировки нет, поэтому при покупке нужно уточнять этот вопрос у продавца, так как есть решения только для водяного или электрического кабельного теплого пола.
На схематичном изображении теплого пола показана возможность совместного с ним использования ламинированных панелей данной партии. Также рекомендуется использовать материал класса безопасности Е1 или Е0 с минимальным содержанием свободных формальдегидов.
Суммарное значение коэффициента термического сопротивления ламината и подложки, на которую он уложен, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться, что данная техническая характеристика соответствует нормативным требованиям, иначе есть риск перегрева и повреждения системы теплого пола.
Ламели можно соединить клеем или замками, расположенными на концах пластин. Вместе с теплым полом допускается только плавающая схема устройства ламинированного пола из панелей замкового типа.
Тех. покрытие, собранное из панелей, не должно иметь жесткого сцепления с основанием, а по периметру помещения, вокруг архитектурных деталей и проходок труб необходимо оставлять зазор в качестве запаса на линейное расширение материала.
Ламинат получают прессованием опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, выше которой начинается испарение токсичного вещества. Обычно это происходит, когда вы достигаете 28-30 градусов по Цельсию. При расчете выработки тепла необходимо учитывать этот фактор.
Подробно рассмотрены аргументы в пользу установки инфракрасной системы обогрева ламината и сравнение преимуществ ИК-пленки с водяными вариантами, с которыми рекомендуем ознакомиться.
Правила размещения полос теплого пола
Площадь отдельного помещения, которое должно быть оборудовано теплым полом, рассчитывается исходя из потребности в отоплении этого помещения.
При отсутствии других систем отопления достаточно покрытия в среднем 70% от общей площади. При наличии радиаторов, каминов снижается потребность в тепле от пола, что приводит к уменьшению количества укладываемых планок или меньшему расходу энергии на обогрев.
В связи с наличием ограничений по максимальной мощности подводимой к жилому дому электроэнергии необходим расчет нагрузки на сеть
Отсутствие необходимости размещения инфракрасного теплого пола под ламинатом по всей площади площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:
- Не размещайте теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и чрезмерному давлению на пленку.
- Не накрывайте нагретый ламинат теплоизоляционным материалом, например, коврами или мебелью без ножек. Это приводит к нарушению теплоотдачи воздуху и перегреву системы.
- Необходимо избегать одновременного нагрева ламината со стороны инфракрасной пленки и другого источника тепла. Размер площади пола, под которую нельзя укладывать пленку, для каждого типа примыкающего отопительного прибора определяется индивидуально.
- От стен и стационарных объектов необходимо отступать не менее 3 – 10 см в зависимости от рекомендаций производителя, так как зона обогрева в плане незначительно выходит за границы пленки. Повышенные температуры могут плохо сказаться на плинтусах и обоях.
При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это связано с возможной перепланировкой или перестановкой мебели в будущем.
Значительный отступ от стен оставляет более широкий спектр решений для изменения дизайна помещения. Кроме того, жители дома гораздо реже используют пространство у стены, чем посреди комнаты.
Гостиные часто имеют инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен
Если площадь теплого пола прямоугольная, то расположение фрагментов пленки лучше планировать по длинной стороне. При этом сокращается количество полос и, как следствие, операции их укладки, утепления и соединения.
Дополнительная информация о конструкции
В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляются определенные требования. Основание пола должно быть прочным и максимально ровным. Для бетонного основания рекомендуется выровнять его путем заливки выравнивающей смеси, а для деревянного – путем укладки фанеры.
Изоляция между основанием и нагревательными элементами предназначена для предотвращения потери тепла. Учитывая, что теплый пол питается от электричества, подложка не должна проводить ток.
Поэтому не используйте изоляцию с отражающей поверхностью на основе алюминиевой фольги. Чаще всего используется рулонный утеплитель из вспененного полиэтилена или пробковая подложка в комплекте со светоотражающим слоем.
Устройство инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно простое. Укладка любого слоя не предполагает наличия специфических знаний или тяжелого физического труда
Перед укладкой полос теплого пола с электропроводкой и датчиком температуры необходимо ознакомиться с инструкцией, идущей в комплекте. Общие принципы монтажа те же, но есть нюансы по расстоянию между размещаемыми элементами, а также по способу подключения к электросети.
В качестве подложки, расположенной между нагревательными элементами и ламинатом, нужно использовать полиэтиленовую или виниловую пленку. Он хорошо пропускает тепло, но служит преградой для воды и пыли, которые нельзя допускать попадания на нагревательные ленты.
Одним из характерных представителей систем пленочного отопления является , особенности монтажа и эксплуатации которого подробно описаны в нашей рекомендуемой статье.
Этапы монтажа системы
Одним из основных преимуществ инфракрасных лент перед водопроводом является возможность самостоятельной установки теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.
При правильном выполнении всех этапов работы отопление будет качественно функционировать заявленный производителем срок.
Выравнивание основания и укладка теплоизоляции
Гидроизоляция и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняется по стандартным правилам. Покрытие должно быть ровным, твердым, с уклоном не более 2 мм на 1 метр.
Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и для укладки без обогрева
Перед монтажом теплоизоляции из помещения необходимо удалить пыль. Если работы по организации теплого пола проводятся в период строительства или капитального ремонта, то целесообразно выполнять процедуры монтажа теплоизоляции, нагревательных полос и верхней гидроизоляции в один прием. В этом случае загрязнение нагревательных элементов пылью будет сведено к минимуму.
Теплоотражающий материал недорогой, поэтому его укладывают по всей площади помещения вплотную к стенам, даже если инфракрасные полосы расположены не под всей поверхностью пола. Толщина теплоизоляционной подложки под теплый пол составляет 3-4 мм и такое расположение исключает небольшой перепад высоты, нежелательный при укладке ламината.
Во избежание сдвига материала при дальнейшей работе его крепят к полу степлером или двухсторонним скотчем. Между собой полосы изолона или другого утеплителя закрепляют скотчем.
Фото-руководство по построению ИК-системы
При укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фотографий:
Галерея изображений полосы необходимой длины. Резку выполняем по заранее составленной схеме с учетом расположения мебели без ножек и архитектурных особенностей помещения
Подключаем хомуты к шине, отсоединив ламинированное покрытие с одной стороны пленочной системы. Одна из «лап» хомута должна соприкасаться с медной планкой, вторая должна быть прижата снаружи
С усилием зажимаем клипсу на пленке. Этот узел должен быть надежным, не вызывающим подозрений на возможное разъединение.
Изоляционная лента, входящая в комплект пола ИК, разрезается пополам для изоляции свободного среза шины
Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажима
Пальцами на скотч или раскатывающий валик стараемся выгнать из-под скотча весь воздух. Это нужно для того, чтобы вода случайно не попала в автобус
Раскладываем ИК-полоски на полу так, чтобы зажимы были со стороны установки термостата. В зажим-держатель наматываем провода по схеме ИК-пола
Держатель зажима крепко зажимаем плоскогубцами, чтобы предотвратить возможность отсоединения во время работы
Шаг 1: Разрезать ИК-панель на полосы размером
Шаг 2: Установка зажима на шину
Шаг 3: Закрепить зажим на пленке
Шаг 4: Подготовить клей лента для склеивания
Шаг 5: Обмотайте шину изоляционной лентой
Шаг 6: Заклейте липкую ленту Клей
Шаг 7: Подсоедините провода к зажиму
Шаг 8: Зафиксируйте проводку в зажиме
Завершив подготовку инфракрасные планки для сборки теплого пола, приступаем к основной работе:
Фотогалерея
Фото
Клипсы с подключаемыми проводами также проклеены изолентой.
Удалите пузырьки воздуха из-под клейкой ленты, отжав или прокатав
Готовим к подключению датчик, фиксирующий температуру пола. Это устройство входит в комплект
Для того, чтобы датчик не был выше уровня пола, прорезаем отверстие в теплоизоляционной подложке, уложенной на основание
Закрепляем датчик на инфракрасной пленке скотчем: он будет крепиться устройство и защитить устройство от влаги
Плотно прижимаем скотч к пленке и датчику, стараемся минимизировать наличие пустот под ним
Собираем пленочный пол, подключаем последовательно инфракрасные полосы, выводим проводку к месту установки термостата
В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков
Шаг 9: Вклейка зажимов с подсоединенными проводами
Шаг 10: Удаление пузырьков воздуха с ленты
Шаг 11: Подготовка датчика к подключению к системе
Шаг 12: Вырезание места для датчика в изоляции
Шаг 13: битумная лента для изоляции датчика
Шаг 14: Герметизация стыка лента-пленка
Шаг 15: Сборка системы инфракрасного обогрева
Шаг 16: Установка терморегулятора и подключение к нему системы
Размещение фрагментов термопленки
Полосы термопленки нарезаются на фрагменты нужного размера и укладываются медной полосой вверх или вниз в зависимости от инструкции производителя. Расположить их необходимо таким образом, чтобы проводка электрокабеля проводилась только с одной стороны.
При простой геометрии схемы укладки инфракрасной пленки она подключается к электрической сети с одной стороны для уменьшения общей длины проводов
Как правило, укладка под ламинат нагревательных лент теплого пола выполняется впритык. Однако для некоторых моделей между ними есть минимально допустимое расстояние, которое указано в инструкции. Это необходимо соблюдать, чтобы избежать перегрева системы. Ни в коем случае не должно быть противоправным наложение полос токоведущих шин друг на друга.
Увеличение расстояния между планками выше минимально допустимого не приведет к неисправности теплого пола. В этом случае прогрев ламината будет неравномерным, что приведет к созданию на полу теплых и холодных зон. Однако такие зоны практически не заметны из-за небольшого перепада температур и наличия эффекта отвода тепла.
Изоляция и подключение к электричеству
Обычно помимо термопленки в комплектацию входит самоклеящаяся изолирующая битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда в комплект входят и провода с сечением, необходимым для пропуска тока заданной мощности.
Самоклеящаяся битумная изоляция закрывает те участки среза медно-серебряной шины и с противоположной стороны полосы ее «разомкнутых» контактов, которые не будут использоваться при подключении к электросети. Важно не допустить образования пузырьков воздуха между изоляцией и шиной.
Преимущество битумной изоляции в том, что при первом включении в электрическую сеть она нагревается и, приобретая вид защищенного соединения, максимально герметизирует ее
В каждом месте соединения проводов с медной шиной устанавливается контактная скоба так, чтобы одна ее сторона уходила внутрь термопленки, а вторая оставалась снаружи, поверх медной полосы. Затем с помощью плоскогубцев затяните зажимы.
После этой процедуры полосы термопленки фиксируются скотчем между собой, а также соединяются теплоотражающим материалом во избежание сдвига при последующей работе.
Зачищенные концы проводов соединяются с зажимами опрессовкой. Каждое такое место нужно покрыть битумной изоляцией, укладывая ее сверху и снизу соединения.
Подключение термостата и тестирование системы
Устройство управления поставляется редко, поэтому его необходимо приобретать отдельно. Поскольку для регулировки температуры нагрева ламината требуется высокая точность, необходимо использовать устройство электронного, а не механического типа.
Датчик температуры пола крепится снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить, используя битумную изоляцию.
В теплоотражающем материале сделаны специальные вырезы для датчика температуры, а также места установки фиксаторов и . Это необходимо для сохранения гладкости поверхности для укладки ламината. Поместив датчик в углубление, его необходимо заклеить битумной изоляционной лентой.
Толщина теплоотражающего материала не менее 3 мм, поэтому расположенные в вырезах провода, зажимы и термодатчик не создают бугров, что важно при укладке ламината
Терморегулятор крепится на стена в месте, наиболее удобном для жителей квартиры. Провода подключаются согласно инструкции к устройству.
Если максимальная мощность теплого пола превышает 2 кВт, то подключение к сети производится через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления в электрическую цепь необходимо включить устройство защитного отключения.
Перед укладкой гидроизоляционного слоя и ламината необходимо провести испытания системы. Температура испытаний может быть небольшой, так как основная цель – проверка соединений проводов с элементами инфракрасного пола на искрение, а также факт нагрева каждого фрагмента.
Гидроизоляция и ламинат
Поверх теплого пола укладывается защитное гидроизоляционное покрытие в виде пленки. Учитывая его незначительную толщину, не влияющую на рельеф поверхности, достаточно закрыть только ТЭНы с небольшим выступом по краям, равным 10-20 см.
Полосы пленки соединяются между собой с помощью обычного скотча во избежание их смещения при последующей укладке ламината.
Поскольку теплопроводность клейкой ленты не известна, желательно, чтобы стыки рулонов пленки и стыки нагревательных полос, где нет инфракрасного излучения, совпадали
Ламинированные напольные панели укладываются сразу сверху полиэтиленовой пленки без дополнительной подложки. Эти процедуры желательно проводить в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.
Нюансы эксплуатации инфракрасного пола
Необходимо набросать план устройства теплого пола под ламинат, включая раскладку планок и разводки. Это поможет предотвратить в будущем неправильную перестановку мебели и создание сильного давления на поверхность в местах монтажа теплых полов.
Также потребуется исключить возможность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.
Наличие подробной схемы нагревательных полос позволит определить безопасное место для сквозного сверления без снятия ламината. Выполняя такие работы наугад, можно испортить систему отопления и получить удар током
Электронные терморегуляторы часто комплектуются двумя приборами для измерения температуры пола и воздуха. При использовании системного программирования нельзя использовать только датчик воздуха из-за ограничений по нагреву ламината.
Корректно задать алгоритм режима обогрева пола можно двумя способами:
- Использовать только показания датчика пола. Например, настроить включение обогрева при температуре ниже 25 градусов, а выключение при достижении 29 градусов.
- Используйте показания обоих приборов. Например, настроить включение обогрева при комнатной температуре 23 градуса и выключение, когда либо датчик воздуха показывает 26 градусов, либо датчик пола показывает 30 градусов.
Повреждение датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденной панели обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола как запасной, а провод от него вывести на терморегулятор.
Тогда при выходе из строя основного устройства достаточно просто открутить два провода от неработающего датчика в термостате и подключить контакты от резервного варианта.
С правилами и особенностями организации познакомит рекомендованная нами статья.
Выводы и полезное видео по теме
Пошаговый монтаж инфракрасного пола под ламинат. Припайка проводов к медным жилам вместо использования зажимов:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работы. С учетом выравнивания по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать максимально комфортный для человека способ обогрева помещения снизу вверх.
Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору места и мощности нагревательных элементов, а также долговременной и качественной работе теплого пола .
