Главная→Новости→Монтаж→Инфракрасный теплый пол под линолеум – установка своими руками

Установку так называемого «теплого пола» проводят всего в шесть последовательных этапов.

Вас интересует монтаж пола инфракрасного типа под линолеум вручную? Мы разработали специально для такого случая подробную пошаговую инструкцию. Чтобы приступить к работе, приобретите:



1. Пленочный теплый пол
2. Цифровой или аналоговый терморегулятор
3. Теплоизоляция, не проводящая электричество
4. Комплектацию проводов



Наш Каталог теплых полов и комплектующих для монтажа поможет быстро найти необходимые материалы, а опытные специалисты компании подготовят для Вас бесплатный расчёт проекта.



Теплый пол под линолеум: ТОП 6 моделей.

org/Product”>

5
	Купить Nunicho 0510 Инфракрасный теплый пол небольшой мощности (220 Вт/ м²). Произведен по уникальной технологии (ламинация с 2-х сторон с использованием спец. полиэстера). Быстро прогревает помещение, используется в качестве дополнительного источника обогрева. Толщина пленки всего 0,338 мк.	190 руб/м.п.240
	Купить Q-Term 0510 Отличный и экономичный вариант для обогрева небольшого помещения. Мощность: 220 Вт/ м² (65 Вт/м.п.). Ширина – 50 см, толщина – всего 0,338 см.! Пленка водонепроницаема, имеет высокую степень защиты от электрических пробоев.	org/Offer” valign=”center”> 255 руб/м.п.240
	Купить RexVa0510 Ультратонкая пленка, отличающаяся высокой скоростью нагрева и минимальным энергопотреблением. Данный пол бюджетного класса может выступать как в качестве основного источника обогрева, так и дополнительного. Пленка проста в монтаже, экономична и долговечна.	325 руб/м.п.240
	Купить RexVa0810 Также является теплым полом бюджетного класса. Не создает шумов, вибраций, подходит для всех типов помещений. Пленка проста в монтаже (имеет ширину 80 см.) и эксплуатации. Отличается высокой скоростью нагрева и экономным потреблением электроэнергии.	550 руб/м.п.440
	Купить HEAT ECO «ULTRA» HEAT ECO «ULTRA» — тёплый пол, относящийся к категории плёночных. Он отлично подойдёт для помещений, в которых нужно добиться большего нагревательного эффекта. Тёплый пол марки HEAT ECO «ULTRA» имеет КПД выше, чем бюджетные и сплошные модели плёночных тёплых полов.	475 руб/м.п.440
	Купить EASTEC Energy Save PTC Лавсан, входящий в состав пленки, отличается повышенной прочностью и износостойкостью. Нагревательным элементом в пленке выступает графит, безопасность которого позволяет использовать теплый пол в детских и оздоровительных учреждениях. Пленка может монтироваться на любую поверхность (пол, стены, потолок), отличается простотой эксплуатации и мобильностью.	425 руб/м.п.600



Все модели теплого пола под линолеум Вы можете посмотреть, пройдя по ссылке.При возникновении сложностей во время выбора обогревательной системы, которая устанавливается под линолеум, дозвонитесь нашим специалистам и спросите у них совета! Они объяснят, какой вариант будет наиболее приемлемым для вашей жилплощади.



Позвоните по номерам, указанным на сайте, напишите на адрес электронной почты или же лично заполните бланк «Быстрый заказ» во время визита в наш магазин.



Следует прояснить, на какие этапы делится установка теплого пола

1-ый этап – подготовка поверхности.



Проведите подготовительные работы, прежде чем приступать к основным монтажным работам. Удалите шероховатости свыше 3 миллиметров на один кв. метр, пыль.



2-ой этап – раскладка теплоизоляции



Дабы пол мог сохранять тепло, необходимо установление слоя для теплоотражения. Покрытия – пробковое либо отражающее. Советуем применение покрытия из фольги, которая не проводит ток. Чтобы приступить к деятельности по укладке теплоизолирующего материала, нарежьте теплоотражатели на полоски, подобранные по размерам вашего жилья. После этого уложите металлизированными покрытиями сверху нарезанные куски. Скрепите их скотчем.



3-ий этап – укладка пленки инфракрасной разновидности



Сориентируйтесь в области установления пленки, выбирая участок с покрытием, не проводящим ток. Важно учесть, что нагревательная пленка не должна размещать на себе предметы интерьера крупных габаритов и мебель, не имеющую специальных вентиляционных карманов. Иначе греющие элементы поломаются. После этого разметьте термопленку. Разрежьте ее на заранее размеченные участки без слоя графита. Срезанность слоев заизолируйте скотчем или изолентой. Отступите от всех стен по 10 сантиметров, чтобы уложить пленку по периметру комнат. Избегайте наложения пленки при проведении раскладки. Для того чтоб прикрепить инфракрасную пленку к теплоизоляции используйте малярный скотч.



4-ый этап – подключение теплого пола



Выберите участок для монтажа терморегулятора площадью не более 10-15 квадратных метров.
Выдерживая параллельность проводки к пленке, проведите их подключение. Далее закрепите провода с помощью пассатижей либо другого специального инструментария. Зажимы должны быть медными. Закрепите их на жилы, используя молоток или плоскогубцы. Проверьте качество полученного соединения. Просмотрите заизолированность всех концов. Если хотите максимальную надежность, залейте герметиком силиконового образца.

Теперь устанавливается терморегулятор. Встраиваемый тип потребует проштробения стены для прокладывания в ней электропроводки. Для наружного вида потребуется использование пластикового короба.

Установите в прорезанное углубление термодатчик. Подключите проводку к термостату. Затем прикрепите к стенке. Удостоверьтесь в исправности и правильном монтаже пленки при включении терморегулятора. Об этом будет свидетельствовать нагревание всех областей термопленки на протяжении нескольких минут.



Примените тестер для прозванивания всех мест срезов, соединений с электропроводкой.



Чтоб произвести заземление пола, нужен фольгированный скотч. Приклейте его по диагональному направлению, по всей длине пленочного покрытия и далее одним концом к проводу. Это важная деталь.



5-ый этап – укладка защитного материала



Во избежание излишнего давления на линолеум, который является довольно мягким материалом, рекомендуем наложить слой полиэтилена либо влагостойкой фанеры. Она не только убережет от образования прогибов, а и защитит термопленку от повреждений.



6-ой этап – монтаж линолеума



Чтоб уложить линолеум, есть несколько вариантов. Сейчас необходимо применить тот, который будет безгвоздевым. Грунтовка для выравнивания поверхности пола не нужна. Потребуется разметка рулона на всей напольной площади. После укладывают пару полотен, скрепляют их двусторонним скотчем. Щели на стыках заделывают при помощи специального клеящего средства.

Это последний шаг для получения равномерного пола с функцией сохранения тепла.



Не допустите при укладке линолеума следующих категорических ошибок:

• разрезания пленки при укладке;
• исполнения укладки линолеума при низких температурах;
• выполнения монтажа при чрезмерно влажном воздухе;
• перегибания пленки под прямым углом;
• установки предметов с большим весом на инфракрасную пленку;
• подключения системы без проведения заземления;
• применения гвоздей во время пленочного укрепления;
• прорезки проемов в пленке;
• использования одной полоски материала, потребляющего более 10 ампер электроэнергии;
• монтажа по близости с остальными приборами для обогревания помещения.



Возникли вопросы относительно инструкции? Не можете разобраться с монтажом термопленки под линолеум? Просто свяжитесь с нашими консультантами для уточнения всей интересующей вас информации. Номера телефонов, электронные адреса доступны на интерфейсе нашего сайта.

14 августа 2011 г. www.SdelaemTeplo.ru ©

Пленочные полы – описание, особенности, установка

Обогрев площадок, кровли и труб

Защита от плесени

Защита от потопа

Коврик с подогревом

Теплый пол

Водяной теплый пол

Электрический теплый пол

Архитектурно-строительный обогрев

Пленочный теплый пол – электрическая система обогрева, поддерживающая комфортную температуру в помещении. При определенных навыках его можно монтировать самостоятельно. Работает он на основе длинноволнового инфракрасного излучения, которое безопасно для человека.

Конструктивные особенности

Электрические пленочные полы имеют многослойную структуру. Нагревательным элементом служит карбон или карбонографитовая смесь. Чаще всего ее наносят полосами шириной 1,5 см на устойчивый к высоким температурам полипропилен. Для защиты от различного рода повреждений он с двух сторон запечатан в плотный полимер. Вдоль всей нагревательной пленки проходит токопроводящая медная шина, под которой имеется контактное серебряное покрытие. Все секции соединены параллельно, что обеспечивает работоспособность системы в целом, даже если один из ее элементов перестанет функционировать.

Толщина карбонового теплого пола не превышает 0,47 мм, а возможность укладки без использования цементной стяжки практически не повышает уровень пола в помещении. Термопленка выпускается в рулонах, которые облегчают ее раскладку. Ширина полосы от 50 до 100 см. Мощность нагревательной пленки в зависимости от производителя и модели от 130 до 230 Вт/м². Допускается разрезать пленку, чтобы подогнать по размеру обогреваемой площади, но только по отмеченным линиям. Расстояние между ними 25 см.

Конструкция нагревательной пленки (вид снизу)

Инфракрасный пленочный пол предназначен для укладки сухим способом, то есть без использования плиточного клея или стяжки. Его можно монтировать под линолеум, ковролин, паркетную доску, а также под ламинат. Обратите внимание, что напольное покрытие должно быть совместимо с теплыми полами.

Пленочный пол подходит для создания комфортных условий в жилых домах, административных, общественных зданиях. Им можно обогревать спальни, гостиные, сауны, балконы, лоджии, теплицы, рабочие кабинеты.

В регионах с холодным климатом термопленку можно применить только как дополнительный источник обогрева. Она просто не справится с повышенной нагрузкой, однако может служить аварийным отоплением на случаи выхода из строя центрального отопления при серьезных морозах.

Монтаж

Перед тем как приступить непосредственно к установке обогрева важно провести подготовительные мероприятия. Они направлены на обеспечение рационального выполнения всех последующих этапов монтажа.

Определение площади обогрева

В первую очередь определяют размеры и конфигурацию обогреваемой площади. Это поможет рассчитать требуемое количество инфракрасной пленки. Чтобы вычислить площадь обогрева, нужно из общей площади помещения вычесть площадь, которую занимают диваны, шкафы, бытовая техника и другие стационарные низкостоящие объекты (наглядная инструкция показана на рисунке ниже):

• 1. общая площадь комнаты – S=a·b;;

2. площадь обогрева S^{обогрева}=S-(X+Y+Z)..

При расчетах также нужно принимать во внимание и тот факт, что расстояние между нагревательной пленкой и предметами, а также стенами, должно быть не менее 10 см. Для наглядности чертят план помещения.

Подбор комплекта

Необходимое количество инфракрасной пленки рассчитывают с учетом ее размеров и максимально допустимой длины для подключения. Например, ширина пленочного теплого пола Slim Heat бренда «Национальный комфорт» 50 см, а разрешенная длина для подключения 8 м. При расчете также нужно учитывать, что пленку можно разрезать только в обозначенных местах. Для уменьшения числа полос и соединений термопленку раскладывают вдоль большей стороны комнаты.

Пример схемы размещения теплых полов

Пленка подходит для основного и дополнительного обогрева. В первом случае она должна занимать –75% и более от общей площади помещения, а во втором достаточно 40−60%.

На подготовительном этапе также выбирают место установки терморегулятора на стене. Он должен располагаться недалеко от инфракрасной пленки, чтобы длины провода датчика пола было достаточно для подключения к устройству. Не допускается устанавливать терморегулятор рядом с радиаторами и другими источниками тепла, это нарушит корректность его работы. Если теплый пол укладывается под мягкие напольные покрытия, такие как линолеум или ковролин, то, чтобы исключить повреждение датчика температуры, его следует расположить в зоне с минимальной нагрузкой на поверхность, например, ближе к стене.

Подготовка дополнительных материалов и комплектующих

Кроме собственно комплекта термопленки и напольного покрытия, потребуется:

• полиэтиленовая пленка толщиной 100−200 мкм для защиты системы от воды;
• теплоизоляционный материал: мягкий вспененный с теплоотражающим слоем под ламинат или паркетную доску, пробковый − под ковролин или линолеум;
• терморегулятор;
• монтажный скотч.

Теплоизоляция Порилекс НПЭ ЛП тип А

Если теплоизоляцию укладывают под мягкое напольное покрытие, то ее накрывают ДВП или фанерой толщиной не менее 6 мм для дополнительной защиты от повреждений.

Монтажные работы

После проведения всех подготовительных работ приступают непосредственно к монтажу:

• Подготавливают отверстие в стене под установку терморегулятора и штробу под прокладку проводов.
• Убирают с базового пола пыль и весь мусор.
• Укладывают теплоизоляцию. Чтобы материал не сдвигался, его фиксируют к полу скотчем. Стыки полос также проклеивают скотчем.
• Поверх теплоизоляции раскладывают нагревательную пленку. Медные токопроводящие шины должны быть снизу.
• На шину надевают зажим и пассатижами или специальным монтажным инструментом обжимают его. Важно сделать это равномерно, чтобы не было перекоса. Свободные от установки зажимов участки отреза медной шины в целях электробезопасности заклеивают изоляционным скотчем.
• Устанавливают датчик температуры пола, который входит в комплект терморегулятора. Устройство располагают под пленкой по центру нагревательной полосы, и для исключения его смещения фиксируют изоляционным скотчем. Чтобы датчик не выпирал, в теплоизоляции делают под него прорезь. Конец провода датчика температуры подводят к терморегулятору.
• Греющую пленку укладывают на теплоизоляцию. Каждую полосу фиксируют монтажным скотчем.
• Подключают установочные провода. Сначала их зачищают, а затем вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Обязательно все соединения изолируют битумным скотчем.
• Подключают терморегулятор к питающей сети.
• Проверяют работоспособность системы. Для этого на терморегуляторе устанавливают максимальную температуру, выжидают 5−10 минут, а затем проверяют нагрев каждого элемента.
• Отключают нагрев.
• Накрывают смонтированную систему полиэтиленовой пленкой.
• Укладывают напольное покрытие.

Схемы укладки твердых и мягких напольных покрытий

Получить наглядное представление о монтаже пленочного теплого пола можно из представленного ниже видео. Из ролика вы также узнаете, какие дополнительные материалы и инструменты потребуются.

Преимущества

Подведем итог, выделив основные преимущества пленочных теплых полов:

• относительно простой монтаж, не требующий заливки стяжки;
• эксплуатация сразу после завершения установки;
• сохранение уровня пола благодаря малой толщине;
• быстрый и равномерный прогрев поверхности за счет высокой тепловодности углерода;
• отсутствие электромагнитного излучения, которое негативно влияет на здоровье.

Кроме того, их можно подключить к общей системе «Умный дом». Это позволит сократить энергопотребление примерно на 30%.

Купить качественный пленочный теплый пол российского производства можно в «Теплолюкс». Мы предлагаем удобную доставку по Москве и области. В другие регионы заказы оправляем транспортными компаниями. Цены зависят от площади обогрева и мощности на 1 м². На дополнительные вопросы ответит наш менеджер по телефону.

Возврат к списку

пошаговая инструкция по укладке пленочной ИК системы

Линолеум – относительно недорогое и простое в монтаже напольное покрытие. Но не всегда хорошо переносит нагрев. Поэтому, выбирая теплый пол под линолеум, необходимо ориентироваться на ряд факторов. Вам следует ознакомиться с указанными ориентирами, согласны?

Мы подскажем, какой вариант системы теплого пола лучше выбрать для укладки под ламинированное покрытие. Здесь вы узнаете, как его установить, какие технологические правила следует соблюдать при сборке. Основываясь на наших рекомендациях, вы сможете обустроить комфортное жилое пространство своими руками.

Содержание статьи:

• Правильный выбор марки линолеума
• Инфракрасная пленка – идеально
• Подготовка к укладке теплого пола
• Руководство по установке системы
• Особенности укладки линолеума и полезные видео
90 тема

Правильный выбор марки линолеума

Бытует мнение, что линолеум – это полностью синтетическое напольное покрытие, которое при нагревании выделяет опасные для здоровья химические вещества, например, фенол.

Также в укор линолеуму ставят плохую способность переносить жару. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум – вид линолеума, изготовленный из натуральных материалов. Такое покрытие прекрасно смотрится и сочетается с теплым полом

Наконец, изначально материал создавался не для передачи тепла, а для защиты от холода, проникающего снизу. Все это верно, но лишь отчасти. Линолеум отличается простотой укладки и умеренной стоимостью, поэтому остается чрезвычайно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создавать новые виды линолеума. Среди них есть такие, которые отлично передают тепло, переносят умеренную жару без ущерба для внешнего вида и не выделяют никаких вредных испарений.

Различают пять основных типов линолеума:

• алкидный или грифталь;
• нитроцеллюлоза, она же коллоксилин;
• ремень или резина;
• винил, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу можно отметить, что первые три варианта использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин совсем не подходит для использования в жилых помещениях.

Галерея изображений

Фото

Выбор линолеума на специализированном рынке

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка

Самая популярная версия линолеума – это версия из ПВХ. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, имеет приятно демократичную цену. После монтажа виниловое покрытие почти всегда источает не очень приятный характерный запах, который со временем выветривается.

Тем не менее, линолеум ПВХ не опасен, он пригоден для помещений, в которых проживают люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна быть пометка, что данное покрытие предназначено для укладки на системы теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизоляционного материала, который совершенно не нужен над теплым полом.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Выбрать нужный материал поможет маркировка на упаковке напольного покрытия (+)

Натуральный линолеум, он же мармолеум – передовое слово на рынке напольных покрытий. В состав материала входят исключительно натуральные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошкообразный известняк и красители природного происхождения.

Разумеется, при нагревании такой материал не может выделять никаких вредных веществ, только природные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это справедливо и для виниловых материалов.

Мармолеум можно упрекнуть только в солидной цене, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не меняет цвет со временем, а также эффективно противостоит огню.

Выбирая линолеум для теплого пола, нужно обратить внимание на толщину материала. Слишком тонкое покрытие обнажит все неровности основания, чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка – идеальна

Как известно, теплый пол делится на две основные группы: водяной и электрический, одной из разновидностей которых является инфракрасный вариант. Система, излучающая ИК-излучение, энергозависима, поскольку для ее работы требуется электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, именно поэтому именно инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже было сказано, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не проявятся сразу, со временем они проявятся в виде деформации, размягчения, вздутия и т. д.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на квадратный метр отапливаемая площадь. предоставляет именно такие параметры.

Фотогалерея

Фото

Инфракрасное пленочное напольное покрытие – одно из самых простых и быстрых решений для устройств теплого пола. В отличие от водяных полов, инфракрасные системы можно укладывать в квартирах

Технология устройства карбонового теплого пола предельно проста: пленка укладывается полосами на пол и подключается к силовым приборам

Пленка с карбоновыми полосками легко излучает инфракрасное тепло вырезы на панели

Для сборки и подключения карбонового теплого пола, в комплекте есть все приспособления и приспособления. К комплекту прилагается инструкция, описывающая все моменты установки

Системы инфракрасного обогрева абсолютно безопасны, разрешены к использованию при обустройстве детских садов и медицинских учреждений

Инфракрасное излучение отличается направленностью действия. Эффективен даже на открытых площадках, верандах, лоджиях

Полы из карбоновой пленки отлично работают вместе с любыми строительными материалами и отделкой, не наносят вреда даже чувствительной древесине

Для управления системой карбонового отопления используется терморегулятор, к которому ИК секций можно подключить

Углеродная инфракрасная пленка рулон

Укладка карбоновой пленки

Резка пленочной системы на панелях

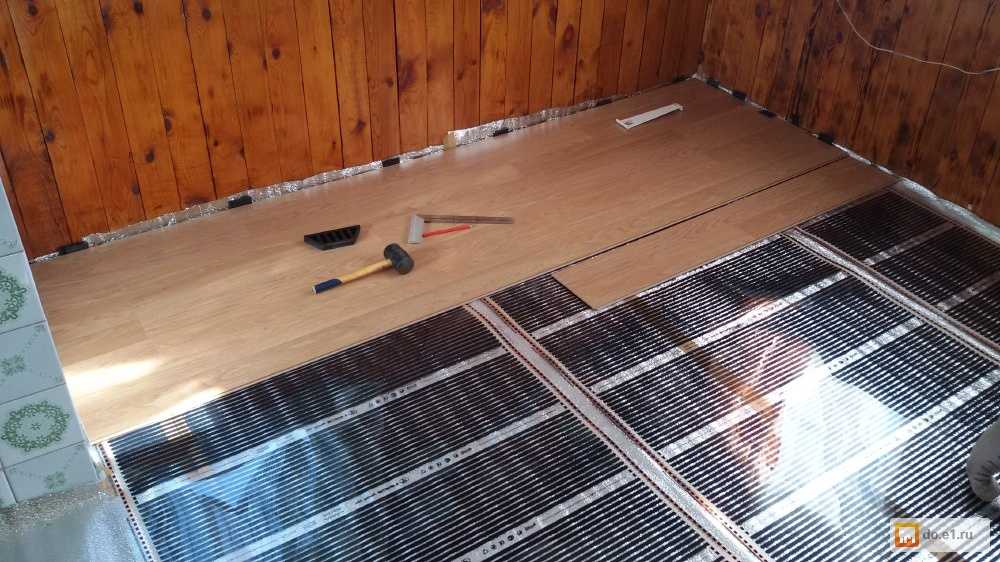

Процесс сборки инфракрасного пола

Система пленочного отопления в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалом 900 Инфракрасная система управления полом

Название «пленочный» этот материал получил благодаря внешнему виду. Это действительно двухслойная полимерная пленка, внутри которой находятся углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое излучает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы в виде черных полос шириной около 15 мм соединены контактными стержнями из меди и серебра. Полимерный слой надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в какой-то степени полезными для человека.

Уложить пленочный теплый пол несложно, так как не нужно «мочить» работу по заливке стяжки. Эта система обеспечивает равномерный обогрев помещения, поддается автоматической настройке и может быть интегрирована в систему типа «умный дом».

Еще одним положительным моментом является легкий демонтаж теплого пола. При необходимости можно просто снять напольное покрытие, снять пленку и уложить на новое основание даже в другой комнате. Энергозатраты при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического нагревательного кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа необходимо тщательно подготовиться к работе. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых стационарные предметы мебели или крупная бытовая техника будут плотно прилегать к полу. Прокладывать сюда инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладываются встык по длине помещения. Это уменьшит количество стыков отдельных полос и облегчит монтаж теплого пола

Затем составьте план укладки полосы пленки. Чем меньше линий разреза, тем меньше соединений потребуется и тем проще будет установка. Поэтому вдоль длинной стороны помещения укладывают кинопленку. Когда план составлен, можно рассчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить расположение датчиков температуры и термостата.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и коннекторы, которые комплектуются из двух частей, датчики температуры и терморегулятор, а также битумная клейкая лента, выполняющая роль изолятора.

Дополнительно необходимо приобрести:

• кабель питания;
• теплоизоляционный материал;
• пленка для гидроизоляции основания; Контакторы
• (для работы с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, подходящих для пленочного пола, достаточно обширен.

Для самостоятельного выполнения монтажа инфракрасного пола потребуются самые обычные инструменты: пассатижи, отвертка, монтажный нож, рулетка, рулетка, ножницы и т. д.

Могут использоваться , пробковые материалы, жидкие композиты и др. Под линолеум успешно применяется вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешен к использованию с теплыми полами. Применение теплоизоляционного материала с покрытием из металлической фольги недопустимо.

Самый сложный инструмент, который вам понадобится при установке, это специальный инструмент для обжима контактных разъемов. Но при некоторой сноровке для этого подойдут и обычные пассатижи.

Кроме того, необходимо подготовить отвертку и кусачки, ножницы и монтажный нож для резки пленки, а также изоляционные материалы, молоток и т. д. Таким способом можно изготовить линолеум, используя самые обычные строительные инструменты.

Руководство по установке системы

Если план раскладки пленки уже составлен, и все материалы и инструменты уже подготовлены, можно начинать работу с подготовки основания. Его необходимо сделать чистым и максимально ровным.

Сама пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может привести к их повреждению.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно провести только небольшой поверхностный ремонт, но иногда необходимо залить свежую стяжку

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку старая база. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и при необходимости устранить индивидуальные перепады высоты.

На подготовленное основание укладывается слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют стыки скотчем. Утеплитель должен лечь очень ровно, при правильной подготовке основания проблем в этом плане, как правило, не возникает.

Нарезка инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разделов указаны специальные места, обозначенные пунктиром. Если разрезать в других местах, пленка наверняка повредится.

Места для резки инфракрасной пленки обозначены на материале пунктирными линиями. Не пренебрегайте этой инструкцией, чтобы не испортить систему.

Самый узкий кусок пленки, отрезанный по пунктирной линии, может быть менее 20 см, а самый длинный – около 8 метров. Это позволяет делать полоски нужной длины в нужном количестве. Чем меньше разрезов, тем проще установка.

Вырезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосу нужно класть той стороной вверх, которая указана в инструкции производителем.

Пленка должна быть тщательно выровнена, чтобы она плотно прилегала к основанию. Недопустимо наличие воздушного зазора между нагревательными лентами и теплоизоляцией. После того, как полоски пленки уложены, можно приступать к монтажу контактов.

Соединительный хомут монтируется на медную полосу и зажимается с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать так, чтобы одна часть элемента находилась между слоями пленочной оболочки и крепилась к медной шине, а вторая часть находилась снаружи.

Коннектор устанавливается так, чтобы его часть находилась между слоями оболочки инфракрасной пленки. Для фиксации соединения можно использовать обычные пассатижи

После этого нужно спрятать под кусочки битумной изоляции все места соединения биметаллической шины с ЛЭП. Все контакты полоски, не соединенные с проводами, также нуждаются в изоляции. Они расположены на противоположной стороне соединения.

После завершения работ по утеплению следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не смещалась при укладке линолеума.

Все места контакта при укладке инфракрасной пленки необходимо изолировать битумной лентой, которая входит в комплект. Битумная изоляция клеится отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его вешают на стену в легкодоступном месте. Подключение должно быть выполнено в соответствии со схемой. Неопытным электрикам-мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики размещаются под пленкой и соединяются проводами с терморегулятором.

Чтобы скрыть кабель, идущий от термостата, в стене можно сделать стенку. Если ремонт уже закончен, кабель прокладывается по стене и закрывается декоративным пластиковым коробом. Внизу для маскировки кабеля используется плинтус. Края кабеля питания соединяются с помощью разъемов и обжимаются пассатижами.

Для того, чтобы установка датчика температуры и подключенные к нему провода не выделялись на пленке инфракрасного теплого пола, в тепле аккуратно вырезается подобие канала и углубления подходящей формы -изоляционный материал

Затем точка подключения изолируется. В местах установки утеплителя, а также в месте крепления термодатчика к пленке появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Во избежание этого с помощью монтажного ножа прорежьте углубления в слое теплоизоляционного материала. Это устранит разницу в высоте, и поверхность пленки снова станет ровной.

На этом можно считать законченным, осталось проверить характеристики системы перед установкой напольного покрытия. Для этого на пленку подается питание. Для начала нужно с помощью электрического тестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме показана процедура подключения пленочного пола к источнику питания. Терморегулятор должен быть установлен в доступном для обслуживания месте.

После этого проверьте степень нагрева каждой отдельной полоски. Если тепла нет или одни участки холоднее или жарче других, значит, установка была выполнена неправильно. Возможные ошибки должны быть найдены и устранены.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Также не стоит резать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие утепления – одна из самых частых причин выхода из строя теплого пола.

Особенности укладки линолеума

Под линолеум также необходимо подготовить основание. Сначала поверх инфракрасной пленки укладывается слой полиэтилена. Этот материал выполняет функцию гидроизоляции.

Отдельные полосы укладываются внахлест 10-20 см и фиксируются скотчем. При этом перемещаться по поверхности инфракрасной пленки нужно очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Затем монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящей основой для линолеума. Этот вид напольного покрытия поставляется в рулонах, поэтому перед укладкой его рекомендуется расстелить и оставить на несколько дней.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и дождаться выравнивания покрытия

В случае теплых полов процесс можно улучшить. Линолеум укладывают на основу из ДВП без фиксации, а затем включают инфракрасную пленку. Под воздействием тепла процесс выравнивания будет проходить быстрее. Регулятор температуры должен быть установлен на 28 градусов или чуть меньше. Для линолеума эта температура считается оптимальной.

После того, как покрытие станет достаточно ровным, останется только закрепить линолеум на основании. Эта операция выполняется с помощью двустороннего скотча или клея.

Использование клея считается более подходящим для использования с теплыми полами, если не планируется демонтаж и перенос оборудования. Клей обеспечивает плотное прилегание и равномерный нагрев.

Со спецификой систем теплого пола и Вы узнаете, прочитав рекомендуемые нами статьи.

Выводы и полезное видео по теме

В этом видео подробно и наглядно демонстрируется процесс укладки инфракрасного пола:

Пленочный теплый пол – отличный выбор для укладки под линолеум. Монтаж таких систем не кажется слишком сложным, но это обманчивая простота.

При укладке инфракрасной пленки необходимо строго соблюдать технологию работы и точно следовать рекомендациям производителя. Это позволит избежать ошибок и правильно уложить систему, чтобы обеспечить долгий срок службы.

Хотите рассказать о том, как вы устроили систему теплого пола своими руками? Хотите поделиться информацией, которая будет полезна посетителям сайта? Пожалуйста, пишите комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы.

монтаж под линолеум, инструкция по монтажу

Ключевое значение имеет подготовка важнейших инструментов, а также материалов для монтажа пленочного теплого пола. Если вы этого не сделаете, вас могут ожидать любые проблемы.

Подготовка материалов и инструментов для монтажа пленочного пола

Содержание статьи

• Подготовка материалов и инструментов для монтажа пленочного пола
• Инструкция по монтажу пленочного теплого пола под линолеум
• Возможные ошибки и их устранение

Чтобы монтаж пленочного пола прошел максимально быстро и без ошибок, стоит подготовить термопленку и все доборные элементы.

Не забудьте про терморегулятор, а также любой другой теплоотражающий материал. Также потребуется полиэтиленовая пленка, скотч, нож и ножницы, степлер и отвертка. Вы также можете добавить плоскогубцы в этот список.

Инструкция по монтажу пленочного теплого пола под линолеум

Для начала подготовьте основание и выровняйте плоскость. Для этого можно порекомендовать стяжку со специальным раствором. На него также укладывают гидроизоляцию, а затем листы клееной фанеры. Укладка фанеры на пол производится в шахматном порядке.

instagram viewer

Затем нужно снять мерки и составить план, на котором будут указаны места с термопленкой. Когда все готово, нужно выбрать место на стене, где будет установлен терморегулятор. Это место должно быть доступным, а расстояние до источника должно быть минимальным. В продаже можно найти полностью готовые к установке рулоны. Для того чтобы упростить задачу, нужно закрепить теплоизолятор с помощью двустороннего скотча. В качестве альтернативы можно попробовать скобы и степлер. Эти инструменты помогут обойтись без более дорогих устройств, которые есть далеко не у всех. Важно отметить, что все стыки, которые находятся между планками, необходимо заклеить скотчем. Вся поверхность должна быть идеально герметичной.

Теперь осталось поставить термопленку. Помните о маркировке и о том, что изнаночная сторона термопленки должна быть обращена к теплоотражающей пленке. Кстати, если речь идет о невысокой мебели, то под ней вообще никакого обогрева не делают. Это может нанести непоправимый вред мебели, из-за чего она быстро придет в негодность.

Теплый пол из инфракрасной пленочной укладки под линолеум таков, что пора на изоляцию и подключение. Для начала нужно запомнить требования ПУЭ, а также все рекомендации производителя материала. Узнать о них можно из инструкции. Также необходимо в обязательном порядке использовать все соединители, а также специальные изоляционные материалы, идущие в комплекте. Только при их наличии можно быть уверенным, что конструкция прослужит долго и с ней не возникнет проблем.

Как положить пленочный теплый пол под линолеум? Итак, все места среза широкой медной шины изолированы битумной изоляцией. Там, где расположены места подключения проводов к шине, устанавливаются контактные зажимы. Их максимально плотно сжимают пассатижами.

Каждую из полос специальной термопленки следует закрепить липкой лентой. Если этого не сделать, то можно ожидать каких-либо неприятных последствий. В случае, если все в норме, то можно подключать провода для питания. Чтобы увеличить срок службы всей конструкции, рекомендуется залудить все оголенные концы. Это крайне опасная работа, ведь неопытного мастера может ударить током. Однако без этого контакт в местах соединения может быть слишком слабым.

Теперь на стену устанавливают пресловутый терморегулятор, а также подключают систему к электросети. На этом установка окончена и можно наконец вздохнуть с облегчением.

Возможные ошибки и их устранение

При монтаже пленочного теплого пола, монтаж под линолеум которого может вызвать затруднения, возможны ошибки.

1. Во время работы неизбежно возникают ошибки. Это совершенно нормальный и естественный процесс. Для того, чтобы их избежать, нужно заранее понимать, какой объем работы предстоит. Самая распространенная ошибка – банальная нехватка времени.
