Устройство инфракрасного теплого пола: Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция

Содержание

Принцип действия инфракрасного теплого пола

Следует отметить, что нетрадиционные способы отопления помещения используются сегодня все чаще. Например, очень популярным является инфракрасный теплый пол. Его излучение очень хорошо воспринимается организмом, ионизирует воздух, при этом пленка нагревает не сам воздух, а те предметы, которые находятся рядом. Изделие имеет очень хорошие характеристики, и смонтировать его можно самостоятельно. В магазинах на сегодняшний день вы можете найти большой выбор инфракрасных обогревателей. Для начала нужно разобраться с устройством таких полов, а также принципом их действия.

Устройство и принцип действия системы

Итак, инфракрасный теплый пол может продаваться в виде коврика или же быть скрученными в рулон. Работает он благодаря карбоновой пасте, которая заключается в полиэстеровую или полипропиленовую пленку. Устройство оснащено токопроводящими шинами, которые располагаются по краям. Изготавливаются они обычно из меди или серебра.

Принцип действия этого изделия очень прост. При подключении ковра к сети через карбон проходит электрический ток, вследствие чего выделяется большое количество тепла. Нужно отметить, что инфракрасный пол изготовлен очень удобно. Все карбоновые полосы собраны в небольшие секции по пару штук. Между ними проходит полоса, разделяющая блоки, и по которой пленку можно разрезать. Однако секции следует разделять очень аккуратно и строго по намеченной линии.

Стандартная схема устройства изделия такова:

  1. Нагревательная пленка, в которую заключены проводники из карбона.
  2. Терморегулятор, который позволяет регулировать степень нагрева изделия.
  3. Тепловой датчик.
  4. Шнур питания, благодаря которому пленка подключается к сети.

Преимущества и недостатки

Инфракрасный пол обладает такими достоинствами:

  • Хорошая совместимость практически со всеми напольными покрытиями;
  • Возможность создания равномерного обогрева всей площади помещения;
  • Простой принцип работы;
  • Экономичность. Дело в том, что система имеет низкий уровень потребления энергии;
  • Очень простая установка такого пола;
  • Подключение можно произвести своими руками;
  • Инфракрасный пленочный теплый пол имеет высокий уровень КПД – около 95%;
  • Экологическая безопасность;
  • Нет опасности пожара из-за короткого замыкания;
  • Хорошие технические характеристики;
  • Установка возможна в помещениях даже с высоким уровнем влажности;
  • Бесшумность, отсутствие электромагнитного излучения.

Однако есть и некоторые недостатки, например, пленка боится перегрева. Кроме того, стоит такая продукция достаточно дорого. А еще эффективным пленочный пол будет только в том случае, если его правильно подключить к электрической сети.

Технические характеристики устройства

  1. Источник питания: обычная электрическая сеть, напряжение которой составляет 220 В.
  2. Габариты изделия: чаще всего ширина пленки составляет 0,5 м, а ее толщина – 0,4 мм. Если это мобильный теплый пол, то стандартная величина ковра составляет 0,5 м*1,5 м.
  3. Потребление энергии: на 1 м2 площади уходит примерно 140 или 150 Вт.
  4. Основной нагревательный элемент: графитовый излучатель.
  5. Максимальная температура нагрева: до 55 градусов Цельсия.
  6. Температура, при которой пленка может плавиться: более 210 градусов Цельсия.

Как видите, технические особенности представленного устройства говорят о его эффективности и экономичности. Так как изделия могут быть совершенно разными, то главным документом, в котором изложены все характеристики пленки, является инструкция.

Разновидности пленки

Если принцип работы изделий любых производителей одинаков, то материал изготовления основы может быть разным:

  • Биметаллический. Главным материалом, на основе которого делается ковер, является лавсан. Между двумя его слоями укладывается алюминиевый и медный сплав. Приобрести такой продукт можно в рулоне, при этом полотно можно разрезать на элементы меньшего размера. Рекомендованная температура нагрева такого материала составляет не более 27 градусов. Эта пленка может осуществлять обогрев только таких напольных покрытий как ковролин, ламинат, линолеум. Под керамогранит укладывать ее нельзя;
  • Углеродный. Здесь используются углеродные тепловые элементы, которые также монтируются между слоями лавсана. Такой инфракрасный пленочный теплый пол можно быстро демонтировать и положить в другом помещении. Это изделие может быть применено для утепления зданий открытого и закрытого типа. Кроме того, оно с успехом осуществляет обогрев стен и потолков, так как может монтироваться прямо на них.

Как уже известно, электрический пол для обогрева помещения может быть монтирован стационарно или иметь вид мобильного ковра. Последний отличается высокой прочностью, практичностью, эластичностью. Он имеет небольшие размеры, а его установка происходит быстро и просто. При этом мобильный пленочный пол может быть использован в любой комнате. В случае надобности его можно перенести. Он является отличным вариантом для обогрева нежилых помещений и дач. Утепление комнат таким способом является экономичным и эффективным. Производится изделие на основе резистивной пленки или кабельного мата.

Существует также стержневой ИК теплый пол. Он состоит из стержней небольшой длины, внутри которых находится карбон, серебро и графит. Преимуществом такого материала является то, что он может самостоятельно регулировать собственную температуру. Соединяются стержни при помощи медного провода, который должен быть хорошо изолирован. Подключение таких элементов является параллельным, поэтому если из строя выйдет один из них, вся система продолжит свою работу. Но эта схема тоже имеет недостаток: если вы случайно перебьете провод, которым соединяются стержни, работоспособность такого пола будет утрачена.

Особенности монтажа устройства

Для того чтобы инфракрасный пленочный пол работал эффективно, его нужно правильно подключить к электрической сети. Для каждого изделия существует определенная инструкция подсоединения, в которой прорисована схема. Монтаж пленочного теплого пола состоит из нескольких этапов:

  • Расчет тепловой мощности. Для того чтобы обогрев был равномерным, нарисуйте план помещения в определенном масштабе. Выделить те области, на которых будет располагаться мебель. Дело в том, что под тяжелые предметы укладка инфракрасного теплого пола не производится. Также нужно понять, где выгоднее всего расположить терморегулятор. Там, где мебель стоять не будет, нужно расположить пленку так, чтобы полотна не пересекались, и не перекрывали друг друга.

Мощность изделия зависит от того, как оно будет использоваться: в качестве основного или дополнительного обогрева к стандартному радиаторному отоплению.

  • Подготовка основания. Установка пленки производится по предварительно подготовленной схеме на заранее очищенный и выровненный пол.
  • Укладка тёплого отражающего экрана. Его фольгированная часть должна направляться вверх.
  • Монтаж инфракрасного теплого пола согласно намеченному плану. При этом медные шины должны располагаться внизу.

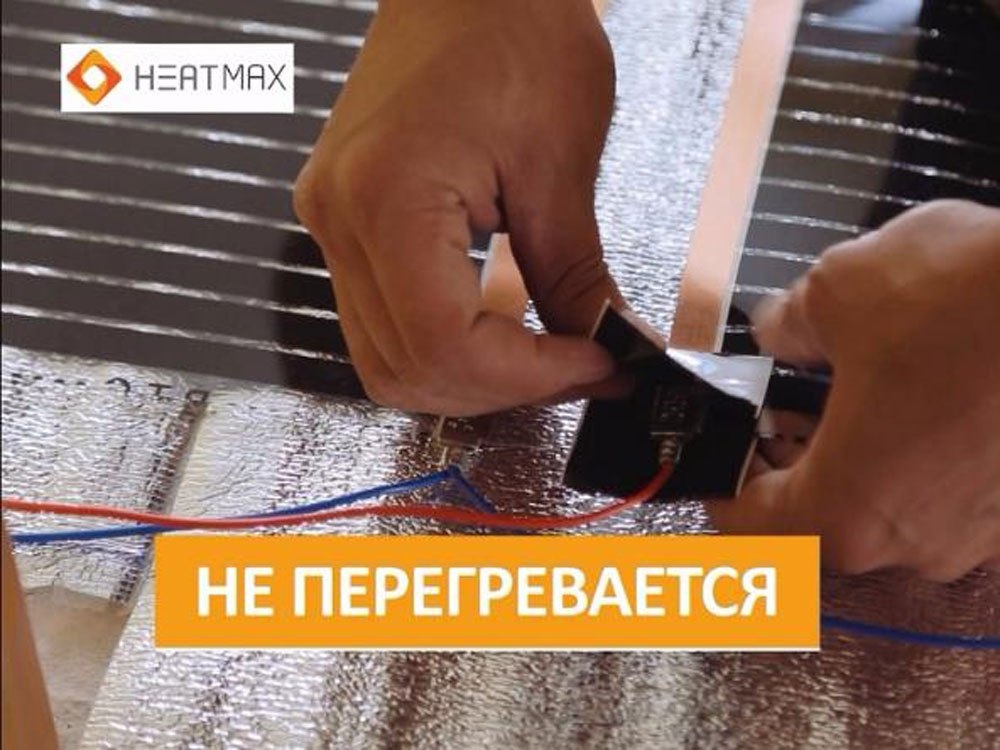

Общий вид клемм для соединения полос, а также устройство их изоляции.

  • Соединение полос при помощи клипс и проводов. Учтите, что делать это нужно только с одной стороны полотна. Контакты с противоположной стороны должны быть хорошо заизолированными.
  • Установка и подключение терморегулятора.
  • Монтаж термодатчика. Он нужен для определения температуры подогрева пленки в зависимости от условий окружающей среды. Он должен подсоединяться к контроллеру и подключаться к пленке при помощи скотча. Располагается он внизу на нижней поверхности между графитовыми полосами.
  • Подключение к электрической сети и проверка изделия. При этом температура подогрева пола должна составлять не более 30 градусов. Если пленочный теплый пол своими руками установлен правильно, то он должен греться равномерно.
    После этого можно приступать к укладке декоративного покрытия.

Представленный обогрев полезен только в том случае, если помещение утеплено.

Как видите, представленное изделие монтировать несложно. Самое трудное действие в вашей работе – это правильное подключение к сети. В остальном использование инфракрасного теплого пола очень удобное и простое.

Решение устроить такую конструкцию пола у себя дома многие принимают благодаря ощутимым выгодам, которые несет в себе ее последующее использование.

Во-первых, человеческий организм лучше воспринимает данное ИК излучение. Нагревается не воздух как при стандартном отоплении, а предметы, расположенные в комнате. Сперва нагревается пол, а затем, даже при пониженной температуре, тепло будет ощущаться за счет процесса конвекции (прогрев воздуха от предварительно разогретых окружающих предметов).

Такое решение несет в себе одни только выгоды

Во-вторых, такая конструкция позволяет снизить траты на отопление, создавая при этом комфортные условия для нахождения в помещении. Обычно внутренняя температура при использовании инфракрасного излучения ниже на 23 градуса по Цельсию. Так что расходы на отопление будут ниже, а это весьма значительный фактор.

В-третьих, помещение не просто отапливается, создается оздоровительный эффект. Воздух ионизируется, что способствует избавлению от многих вирусов и бактерий. Кроме того действие ИК избавляет от неприятных запахов.

Такой вид излучения широко используется в медицине при лечении многих болезней. Дополнительно к этому отлично снимается нервное напряжение. При этом уровень электромагнитного излучения находится практически на нуле.

Возможно, недостатком покажется высокая стоимость согревающих материалов. Но этот недостаток компенсируется простой установкой и быстрым монтажом. Стоит обратить внимание и на то, что трудоемкость работ в этом случае ниже, чем при реализации решения установить кабельные системы.

Такой вид излучения широко используется в медицине при лечении многих болезней

Виды терморегуляторов

Существующие модели различаются по цене и принципу управления. Известны следующие варианты.

  1. Электромеханические. Наиболее простая система. Надежная и недорогая.
  2. Электронные. Отличаются удобством в управлении и высокой точностью.
  3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

Наиболее простая — электромеханическая система

Какие финишные отделочные покрытия подходят к инфракрасному полу?

Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.

В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.

Преимущества инфракрасного напольного обогрева

Конструкция имеет большой набор преимуществ, в связи с чем и пользуется большой популярностью. На выбор использования дополнительной нагревательной системы в домах оказывают влияние следующие факторы.

  1. Возможность обогревать локальные зоны. Нагреватели можно располагать произвольно, в конкретных точках. Это в большой степени определяет факт рационального расходования материалов в процессе монтажа и четко отражает экономию электроэнергии в процессе эксплуатирования системы.
  2. Отличительная черта инфракрасных полов — воздействие непосредственно на поверхность предметов, предназначенных для нагрева и отсутствие осушающего воздействия на внутренний воздух. Это объясняет, почему такой способ более рационален для жилых помещений.
  3. Система нагрева не боится резких холодов и при длительном отсутствии владельцев в зимний период, что часто случается в загородных домах, прекрасно срабатывает в момент включения, когда те возвращаются с наступление весны. Немаловажным фактом при этом становится быстрое достижение комфортной температуры при вводе системы в действие, благодаря низкой тепловой инерционности.
  4. Значительное снижение расходов на электричество.
  5. Возможность смонтировать конструкцию самостоятельно.
  6. Высокая скорость монтажа. Даже при самостоятельном проведении работ это не займет много времени.
  7. Прогрев происходит по всей высоте помещений с достижением максимального теплового комфорта в нижней части.
  8. Значительным преимуществом считается быстрый демонтаж нагревателей и перенос их для установки в другом месте. Этот фактор позволяет полам считаться достаточно мобильными.
  9. В плюсы можно записать и предоставление выбора системы конструкции. Существуют два основных вида: инфракрасный пленочный пол и стержневой. Первый соответственно изготавливается из пленки и представляет рулонный материал. Второй — стержневой, представляет стрежни, сделанные из карбона и соединенные тонкими проводами.

Такие полы легко демонтируются и переносятся

Где применяют систему инфракрасного пленочного пола?

  1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
  2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
  3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
  4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.

Такие полы применяют во многих отраслях

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

Пленочный инфракрасный пол: устройство и монтаж

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

Интенсивность нагрева выбирается в зависимости от вида отопления

Монтаж инфракрасной пленки

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

Крепления проводят клеем и дополнительно скотчем

Стержневой инфракрасный теплый пол: монтаж

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек — до 25% от всей теплоизолируемой площади поверхности.

Мобильный теплый пол

Когда речь заходит о выборе определенного типа ИК-пола, основным аргументом в пользу пленочного вида становится его мобильность. Как уже известно из предыдущих разделов, пленочный инфракрасный теплый пол собирается из отдельных частей, каждая из которых является независимой от общей системы и в случае повреждения не несет полного отключения как в случае со стержневым типом. Более того, отсоединенные части могут работать автономно. Это позволяет использовать отдельные части пленочного пола в качестве накладок для кресел или ковриков под ноги.

Видео: Теплый пленочный инфракрасный пол


Видео: Монтаж теплого инфракрасного пола

Если вы сторонник быстрых ответов и не любите лазить по дебрям словесных обоснований, для вас мы сразу же отвечаем на поставленный вопрос: по нашему мнению, теплый инфракрасный пол – это именно то, что заслуживает внимания и что однозначно стоит установить в своей квартире.

Если же вы хотите получить обоснованный ответ, прочтите всю нашу статью, в которой мы намерены рассказать о достоинствах этого вида обогрева, не скрывая при этом его недостатков. Из нашей статьи вы также сможете узнать:

  • как работает инфракрасный пол;
  • подойдет ли он под линолеум, ламинат и другие виды напольных покрытий;
  • совместим ли инфракрасный пол с ковром;
  • что думают об инфракрасных полах пользователи, и каковы их отзывы.

И на этом мы не остановимся: для тех, кто решит себя и свою семью вознаградить этим благом цивилизации, мы написали отдельную статью, в которой рассказали, как подобрать инфракрасный пол и как его установить.

Инфракрасный пол как разновидность теплых полов

Инфракрасный пол представляет собой одну из разновидностей теплых плов, где в роли нагревательного элемента выступает термостойкая пленка из полиэтилена, на которую нанесены полосы карбоновой пасты. Полосы между собой соединяются с помощью медных шин.

При подключении пола к сети он начинает испускать инфракрасное излучение, длина волны которого составляет 5÷20 мкм. Особенность обеспечиваемого таким образом обогрева состоит в том, что исключается вероятность нагрева воздуха и его высушивания, что наблюдается при обогреве с помощью традиционных обогревателей. У излучения отсутствуют какие-либо электромагнитные свойства, оно совершенно безвредно для любых живых организмов, людей и растений.

Обилие положительных отзывов об инфракрасных полах, укладываемых под плитку, ламинат, ковер и другие напольные покрытия, обусловлено как большим числом присущих им достоинств, так и тем, что данный вид обогрева считается экологически чистым и полностью безвредным. Более того, ученые отмечают особую благотворность инфракрасных лучей, оказываемую ими на живые организмы.

По сравнению с другими разновидностями электрообогрева, данный тип теплых полов отличается высоким уровнем экономичности. Уровень же его энергопотребления определяется режимом эксплуатации и площадью установленного нагревательного элемента. Сейчас обилие моделей ИК пола достаточно велико, поэтому проблем с выбором оптимального варианта не возникает никогда.

Принцип работы инфракрасных полов и их основные технические параметры

Данная инновационная система обогрева способна обеспечивать эффективный прогрев помещения, совершенно не занимая в них жилого объема. В инфракрасных полах используется принцип вторичной конвекции, в соответствии с которым изначально происходит разогрев человеческого тела и предметов домашней обстановки, отдающих затем свое тепло окружающему их воздуху.

К основным параметрам, характеризующим ИК полы, следует отнести:

  • питающее напряжение – 220 В;
  • удельная потребляемая мощность — 45÷65 Вт/мчас;
  • длина испускаемой волны — 5÷20 мкм;
  • доля ИК лучей в излучаемом спектре – 95%;
  • максимально допустимая длина термопленочного полотнища – 8 м;
  • ширина полотнища – 0,5 м;
  • температура плавления пленки – 130°.

Достоинства ИК полов и присущие им недостатки

Мы уже писали выше об обилии достоинств данного вида обогрева, поэтому набирайтесь терпения, чтобы вчитаться в следующий объемистый перечень:

  • создаваемая полами атмосфера комфортна для человека и совершенно безопасна для его здоровья;
  • производимое тепло практически идентично натуральному солнечному;
  • инсталляция не усушает воздух;
  • ИК полы обеспечивают возможность зонального обогрева;
  • систему можно смонтировать в любом помещении, имеющем любую площадь;
  • в стоимостном отношении ИК пол более доступен, чем системы кабельные или водяные;
  • практически полное отсутствие тепловой инерционности позволяет максимально быстро обеспечить достижение желаемой температуры при высокой степени ее равномерности по высоте;
  • монтаж ИК полов производится очень быстро и достаточно легко.

Как мы и обещали и как того требует объективность, мы перечислим и недостатки инфракрасных полов:

  • невозможность установки мебели там, где уложена данная система обогрева;
  • разогрев системой всех предметов интерьера;
  • присутствие некоторой вероятности электрического поражения;
  • меньшая экономичность, чем у пола водяного;
  • при укладке системы под любое мягкое покрытие необходимо наличие достаточно прочного промежуточного слоя.

Итак, мы надеемся, что сказанным выше мы сумели подтвердить нашу положительную оценку данной системы обогрева и что можем считать вас в числе наших сторонников. Если это действительно так и если у вас возникло желание приобрести и установить инфракрасный пол, не премините прочесть нашу статью, посвященную его выбору и установке.

“>

Установка инфракрасного теплого пола своими руками: фото, видео

Хорошим решением обустройства уюта и тепла в квартире и дому в последнее время стала установка инфракрасного теплого пола своими руками. Такой вид обогрева привлекает простотой монтажа и хорошими эксплуатационными характеристиками. И в действительности, что самостоятельно установить теплый пол понадобится немного знаний и времени, но для этого нужно знать ряд нюансов работы.



Особенности системы

Такой вид теплого пола(ИК) представляет собой пленку в комбинации с карбоновой пастой, которая нагревает пол и помещение с помощью инфракрасного излучения. И такой вид достаточно быстро завоевал популярность, благодаря своим преимущества, среди которых:

  1. Простота монтажа.
  2. Возможность обустройства под любым покрытием.
  3. Долговечность.
  4. Безопасность для человека.
  5. Пожаробезопасность.

И это далеко не се преимущества системы. А среди недостатков обычно выделяю только относительны высокую стоимость, а также, небольшой вред от излучения (в случае неправильного подбора).

Также при покупке следует учитывать некоторые нюансы:

  1. Инфракрасная пленка не укладывается в местах размещения мебели или элементов декора.
  2. Заранее намечается схема расположения пленки и электропроводки.
  3. Также учитывается, что в месте предполагаемого расположения температурного датчика должны отсутствовать сквозняки и иные факторы, локально изменяющие температуру.

Подбор мощности теплого пола

Как и для любого электрического теплого пола, для инфракрасного необходимо подобрать нужную мощность, что делается в зависимости от площади покрытия. И сделать это довольно просто следующим образом:

  1. Следует рассчитать необходимую площадь перед покупкой данного вида пола. В частности, расчету подлежит пространство, на котором будет отсутствовать мебель или будут стоять небольшие предметы интерьера.
  2. При активной площади в 20 квадратных метров подбирается система мощностью 220 Вт на метр.
  3. Для больших площадей следует брать систему менее мощную.
  4. Рекомендуется доверятся консультантам, которые помогут вам с выбором системы.

Также при покупке стоит уделить немного внимания проводке, и учитывать при этом следующие факторы:

  1. Провода для соединения пленки должны быть толщиной не менее 1,5 миллиметра, лучше всего 2-2,5 мм.
  2. Рекомендуется использовать многожильный медный провод, с учетом того, что нагревательные каналы изготавливаются также из меди.

Самостоятельный монтаж теплого пола

Теперь пришло время рассмотреть, как правильно установить инфркрасный теплый пол самостоятельно. И здесь стоит выделить два этапа работ, в частности:

  1. Подготовка основания.
  2. Монтаж пленки.

И давайте рассмотрим каждый из них.

Подготовка к установке ИК пола

В рамках подготовки выполняется всего несколько процессов, а общей сложности проводится она, следуя инструкции ниже:

  1. Перед началом укладки следует тщательно очистить пол. Полностью демонтировать строе покрытие, при необходимости выполнить выравнивание пола (стяжку или наливной пол, если есть отклонения больше 3 миллиметров). О том как это сделать читайте в других наших материалах.
  2. Следующим шагом становится обустройство ниши для терморегулятора. В частности, начиная от места установки, с помощью перфоратора или штробируещего оборудования необходимо заделать штробу до места установки терморегулятора. А также выполнить отверстие для его установки.
  3. Очень важно делать это в первую очередь, чтобы по завершению работ устранить мусор и пыль.
  4. Далее об ближайшей точки разводки нужно провести к месту электропитание (предварительно не забудьте обесточить систему).
  5. Затем выстилают пол термоизолирующим покрытием. Подобрать можно отражающий материал или нет. Главным фактором здесь становится толщина теплоизоляции 3-5 миллиметров. В этом слое в дальнейшем будут обустраиваться отверстия, для укладки проводки. Улаживая листы теплоизоляции скрепляются они обычным скотчем. В случае решения приобрести отражающие листы, не используйте покрытия из фольги, поскольку это материал низкого качества.
  6. В основном выбор теплоизоляци зависит от того, что сверху будет лежать на инфракрасной пленке. Если ламинат, линолеум или ковролин – следует подстилать пенотерм или изолон, если плитка – подойдут листы технической пробки.

На этом подготовка окончена, и можно переходить к монтажу системы.

Монтаж пола своими руками

Теперь приступаем к укладке собственно инфракрасной пленки. Что выполняется в соответствии с следующей технологией:

  1. Начинается укладка с дальнего конца от стены, в которой будет установлен терморегулятор. Таким образом получится значительно сэкономить расход провода.
  2. От стен отступаем 10-20 сантиметров, в случае наличия нагревательных элементов (обогревателей, каминов), от них отступ делаем метр.
  3. Длину полос пленки можно регулировать, попросту разрезая ее по специальным разделительным полосам, размеченным производителем, либо между отдельными нагревательными полосками. Важно учитывать, что разрезать можно только по светлым участкам, которые идут между черными полосами нагревателей.
  4. Обрезанные стороны требуется изолировать. Для этого используется обычный монтажный скотч. Если пленка разрезалась в местах, указанных изготовителем, то изолируются только коллекторы (медные полосы по бокам). Если разрез проходит между отдельных нагревательных полос, то изолируется обрез по всей ширине. Полосы пленки не должны пересекаться или заходить друг на друга.
  5. Укладывается пленка встык, после чего закрепляется между собой скотчем. На данный момент, места для креплений проводов остаются открытыми.
  6. Непосредственно сама укладка проводится вниз медным нагревателями.
  7. Также стоит отметить, что отрезки имеют отрытые участки меди, в местах разреза, которые также необходимо изолировать, в противном случае пол может сгореть при протечке. Для изоляции хорошо подойдет битумная пленка, которой легко оклеить данные участки.
  8. После чего закрепите пленку к теплоизоляции с помощью скотча. Важно пока оставить открытыми участки для подключения.
  9. Следующим шагом необходимо установить зажимы для проводов. Подсоединяются они к неизолированным участкам на пленке. Важным фактором становится то, что зажимы нужно вставлять между полосой и пленкой, а не зажимать контакт. Это обусловлено тем, что существует большой риск повреждения пленки, соответственно нарушение функционирования пола.
  10. После того, как вставлены зажимы, приходит время подключения проводки. Ее лучше укладывать в специально сделанные штробы. Или же можно обойтись внешней проводкой. Использовать предпочтительнее медный провод диаметром 2 – 4 мм. Закрепляем провода в контактных зажимах, а сами зажимы устанавливаем на медные коллекторные полосы.
  11. Полосы инфракрасной пленки требуется подключать в строго параллельную цепь. Т.е. все левые стороны пленки соединяются между собой одним проводом, правые другим. Рекомендуется использовать два провода разного цвета, что поможет не запутаться. Для закрепления убираем изоляцию с кабеля, после чего скручиваем и конец вставляем в отверстие на зажиме. Места установки инфракрасного пленочного теплого пола следует изолировать ленточным скотчем на основе битума.
  12. Сами же кабеля проводятся по полу к стене, и далее ведутся под плинтусом к источнику питания. Для их укладки нужно сделать отверстия для утопления в теплоизоляции. Таким образом укладываем провод в отверстия, и фиксируем скотчем. Таким способом проводим провода сначала от пленки к пленке, а в конце к стене.
  13. Теперь подключаем температурный датчик и изолируем его. Для этого датчик устанавливается под пленкой, место его расположения примерно в центре второй секции. Для самого датчика также вырезается отверстие в теплоизоляции, если это необходимо, углубление делается и в основании. Также стоит обустроить и каналы для провода, на всех поворотах делайте плавный изгиб, чтобы провод не сломался со временем.
  14. Подключаем терморегулятор, его подключение проводится таким же образом, как и у всех других типов пола. А именно, два провода электропитания подключаются к главным контактам, от самого терморегулятора проводится подключение по двум контактам провода к самой пленке теплого пола. Также стоит предусмотреть установку устройств защитного отключения на случай короткого замыкания. Заземление в данном случае соединяется клеммой, но при этом не подключается к контактам.
  15. Для тестирования системы включаем ее на 30 градусов – нигде не должно быть искрения и перегрева в местах соединений.
  16. Тестером измеряем общее сопротивление системы. Оно должно быть кратно сопротивлению самой пленки (уточнить в инструкции) деленному на метраж уложенной пленки. Если оно значительно больше – необходимо перепроверить правильность соединения.
  17. Сверху следует уложить листы полиэтиленовой пленки для гидроизоляции. Края листов должны перекрываться где-то на 20 см. Склеиваем их скотчем. Теперь можно укладывать основное покрытие пола.

На этом процесс монтажа завершен, и последней стадией становится укладка финишного покрытия пола.

Заключение

Таким образом вы увидели, что подключение и установку ИК пола можно без труда выполнить самостоятельно, без помощи профессионалов. Этот вид обогрева набирает все больше популярности среди потребителей, поэтому смотрите видео по установке инфракрасного пола своими руками фирмы Caleo и возможно Вам тоже понравится их технология и простота установки.


Самая полная видео инструкция как делается установка инфракрасного пленочного теплого пола, много примеров и пояснений процесса, настоятельно рекомендуем к просмотру.

Устройство инфракрасного теплого пола под плитку

Оглавление статьи:

Использование инфракрасных теплых полов при обустройстве современных квартир обусловлено желанием обеспечить максимально комфортную обстановку в своем доме. Такие системы нагрева полов применяются тогда, когда центральное отопление не справляется с обогревом помещения и напольное покрытие, по которому перемещаются домочадцы, остается холодным. Укладку ик-пола можно осуществить под разные виды отделочных материалов, в том числе плитку, ламинат и линолеум. Самым сложным из указанных вариантов является инфракрасный теплый пол под плитку, так как нагревающаяся пленка в этом случае окажется в слое плиточного клея. Как правильно провести все работы по монтажу инфракрасного покрытия?

Что такое инфракрасный пол?

Теплый инфракрасный пол монтируется с помощью специальной пленки, которая представляет собой материал толщиной до 1 мм. Внутри этой пленки находятся электроприводные компоненты, обеспечивающие нагрев поверхности пола. Характерной особенностью такого пол является тот факт, что система обогрева нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла внутрь комнаты обеспечивает карбоновая паста, запаянная в полиэстере.

Ик-пленка работает от сети при стандартном напряжении 220 Вольт, подключение системы осуществляется при помощи терморегуляторов, идущих в комплекте. Такой обогрев жилых помещений достаточно экономичен, так как не требует больших затрат электроэнергии.

Инфракрасный пленочный теплый пол можно постелить в гостиной и спальне под ламинат, а на кухне – под плитку. Для этого используется одна и та же ик-пленка со стандартными характеристиками. Требуемое напряжение сети, которое обеспечивает эффективную работу ик-пола, составляет 220-230 Вольт, а мощность, тратящаяся на метр площади комнаты, может быть разной – в границах от 150 до 440 Вт. Чтобы сориентироваться, пленка какой мощности вам требуется, вам необходима инструкция конкретному виду ик-покрытия. Пленки с показателями в 150 Вт могут прогреть пол до +45 градусов, а 440 Вт – до +80. Выбирать инфракрасный материал рекомендуется с учетом этих параметров.

Инфракрасный пол, укладываемый под плитку или иное отделочное покрытие, является пожаробезопасным, так как даже при самой высокой мощности термопленки в 440 Вт максимально возможная температура не превышает порог плавления этого материала в +264 градуса.

Среди преимуществ использования для обогрев жилых помещений ик-полов можно отметить бесшумность их работы и простоту процесса укладки. Монтаж покрытия не составляет труда и может быть выполнен самостоятельно. Теплый пол на основе термопленки не будет мешать вам отдыхать в домашней обстановке. Такое покрытие не вызывает вибраций, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет в процессе эксплуатации.

Инфракрасный пол, который стелется под линолеум или декоративную отделку другим материалом, не только прост в монтаже, но и достаточно практичен. Тепло, исходящее от материала, распределяется равномерно по все обогреваемой площади, и практически сразу ощущается под ногами, так как на прогрев верхнего слоя покрытия требуется минимум времени. Ик-полы не сушат воздух жилых помещений и не поднимают пыль, что имеет большое значение для здоровья домочадцев.

Среди эксплуатационных характеристик ик-покрытия можно отметить возможность регулировки необходимого уровня температурного режима с помощью терморегулятора. Соединение нагревательных элементов внутри пленки имеет параллельный характер, благодаря чему пол будет прогреваться даже в том случае, если одна из секций испортится и перестанет греться.

Монтаж ик-пленки под плитку

Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции. Поэтому заливка поверх уложенной термопленки цементной стяжки или монтаж плиточного полотна может привести к тому, что пол получится плавающим. Подобный недостаток вызывает проблемы с дальнейшей эксплуатацией готового пола.

Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.

Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант. Теплоизоляция размещается на поверхности пола полосами, которые проклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона находиться сверху.

Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию. Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.

Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.

Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.

Ик-пленка под линолеум

Инфракрасный теплый пол под линолеум имеет несколько своих особенностей, относящихся к настилу самого линолеума на ик-пленку. Применение ик-полов в сочетании с линолеумным покрытием можно считать оптимальным вариантом для тех, кто хочет обустроить теплый пол и иметь покрытие из этого ПВХ-материала. Линолеум под воздействием ик-пленки будет прогревать равномерно до определенной температуры, поэтому перегрев и плавление отделочного напольного покрытия исключаются.

При мощности пленки в 150 Вт линолеум не будет вспучиваться и отделяться от основы, размягчаться и разрываться, он не изменит своего цвета и не будет выделять вредных веществ. Использование пленки более высокой мощности для покрытия из линолеума не рекомендуется, так как линолеумное полотно в этом случае может перегреться.

Укладка инфракрасного теплого пола, который затем будет использоваться как основа под линолеум, производится следующим образом. Сначала очищается и подготавливается поверхность, затем настилается теплоотражающий слой и укладывается сама пленка. Эти работы проводятся в том же порядке, как и при укладке ик-пленки под плитку. Затем перед настилом линолеумного полотна специалисты рекомендуют уложить на пол слой фанеры. Это необходимо для того, чтобы обеспечить ровную поверхность для отделочного покрытия и защитить нагревательные элементы пленки, которые могут пострадать в местах повышенной проходимости.

Сам линолеум расстилается обычным способом, в небольших комнатах его можно не крепит к фанере на клей, а просто расстелить. Готовое покрытие рекомендуется эксплуатировать при температуре до +28 градусов, чтобы исключить выделение вредных веществ и не снизить качества линолеума как напольного покрытия.

Ик-покрытие под ламинат

Ик полы используются не только для линолеумных и плиточных покрытий, их можно монтировать и под ламинат. Использование инфракрасной пленки обусловлено тем, что ламинат относится к типу легких напольных покрытий, которые быстро прогреваются. Это позволяет говорить об эффективности и экономичности данного способа организации дополнительного обогрева жилого помещения.

Отзывы специалистов свидетельствуют о том, что ик-пленка под ламинатное покрытие устанавливается таким же образом, как и под любой другой отделочный материал. Работы не требуют особых знаний, при желании их можно осуществить самостоятельно. Рабочая поверхность очищается и выравнивается, выравнивание можно провести с помощью стяжки. Затем укладывается термоизолирующий материал, на роль которого вполне подойдут изделия марки «Пенофол». При укладке теплоотражающего материала следите за тем, чтобы он был настелен фольгированным слоем вверх.

После всех подготовительных работ производится укладка инфракрасного пола, который затем вы уберете под ламинат. Пленка настилается полосами, которые закрепляются на черновой основе. В отдельных случаях ик-покрытие можно укладывать на подложку: при этом способе организации теплых полов в качестве крепления вам потребуется малярный скотч. Кроме настила самой пленке требуется продумать размещения датчика температуры и пульта терморегулятора. Датчик температурного режима нельзя закрывать, иначе он будет показывать неправильные данные. Провода, соединяющие эти два компонента системы, могут монтироваться как в наружный пластиковый короб, так и прятаться в стене.

После завершения монтажа частей ик-пола требуется осуществить изоляцию каждого соединения и их заливку силиконовым герметиком. Затем пол включается на несколько минут для проверки работоспособности. Если все соединено правильно, покрытие будет постепенно прогреваться. На этом этапе можно устранить все обнаруженные неполадки.

Если неполадки отсутствуют, то монтаж инфракрасного теплого пола осуществлен правильно, его можно прятать под ламинат. Ламинатное покрытие на ик-пленку монтируется стандартными методами. Готовый пол нельзя включать сразу, специалисты советуют подождать некоторое время, пока ламинат прогреется до состояния комнатной температуры. Это условие требуется для правильного запуска системы обогрева и исключения проблем с дальнейшей эксплуатацией финишного покрытия.

устройство, цены на монтаж инфракрасного теплого пола.

При создании тёплых полов в квартирах обычно применяется одна из трёх систем: кабельные полы, греющие маты и инфракрасный плёночный пол. Существует ещё несколько конструкций, но они встречаются пока редко.

Инфракрасный теплый пол самый простой, в плане монтажа, вариант тёплого пола. Здесь можно обойтись совсем без «мокрых работ». Как замечают строители, плёнка оптимальный вариант, если человек хочет сделать тёплый пол, но не готов затевать капитальный ремонт. Об организации тёплых полов в квартире можно прочитать на нашем портале.

Теплый пол инфракрасный пленочный

Основой инфракрасного тёплого пола является плёнка, имеющая токопроводящий нагревательный слой. Обычно плёнка используется для организации тёплых полов в помещениях, где отсутствует повышенная влажность. При монтаже такого варианта тёплого пола сложно обеспечить герметичность контактов. Кроме того, тёплый пол инфракрасный пленочный не кладётся под плитку и керамогранит, так как на плёнку нельзя положить клей или стяжку. Чаще всего плёнка монтируется в жилых комнатах, также она может быть удачно применена при решении локальных задач. Её используют, например, при утеплении балкона. Причём плёнка может монтироваться не только на пол, но и на стену (которая раньше была балконным ограждением) и на потолок. На нашем портале можно ознакомиться с ценами на работы по монтажу тёплых полов.

Монтаж инфракрасного теплого пола

При правильной организации работ превращение обычного пола в тёплый, займёт всего пару дней. За это время строители демонтируют имеющееся покрытие – ламинат, паркет, линолеум – настелют тёплый пол, установят регулятор и восстановят напольное покрытие. Строители замечают, что при монтаже плёночного пола надо не забыть вырезать в подложке углубления в местах нахождения соединительных клемм. Их толщина на 2 мм. больше, чем толщина плёнки. Если покрыть тёплый пол, например, линолеумом, на местах «выпучивающихся» клемм возникнут неровности.

Впрочем, по мнению специалистов-ремонтников, линолеум – не лучшее финишное покрытие для плёночных полов. После нескольких месяцев эксплуатации из-за перегрева у листов линолеума могут начать загибаться края. Кстати, монтаж инфракрасного теплого пола под ламинат, также может обернуться неприятными последствиями. Если для создания плёночного тёплого пола используются недорогие комплектующие, есть опасность, что в результате «шевеления» ламината, могут нарушиться контакты и часть тёплого пола перестанет работать.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола – 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения – большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья – поделись с друзьями!



Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected].

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% – Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм.кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].


Инфракрасный теплый пол

Не так давно, в качестве дополнительного источника отопления использовались только масляные радиаторы и спиральные обогреватели, а сегодня рынок предлагает нам широкий спектр систем обогрева на любой вкус и “кошелек”. Новейшие технологии и разработки позволяют использовать обогрев пола не только в качестве дополнительного источника тепла, но и как основное отопление. Надо только правильно выбрать систему, которая подойдет для Вашего дома.

В этой статье мы подробно рассмотрим одну из систем электрического обогрева пола – инфракрасный теплый пол.

Как работает инфракрасный теплый пол

Особенность инфракрасного теплого пола – излучение в невидимом инфракрасном спектре. При инфракрасном излучении греются только непрозрачные предметы. То есть в первую очередь нагревается напольное покрытие, а уже потом, пол отдает тепло воздуху путем конвекции. Само устройство ИК пола практически не нагревается, а значит, минимизируется холостой расход энергии.

Конструкция инфракрасного теплого пола состоит из:

1. Изготовленная из полимера нагревательная пленка, толщина которой не более 0,4 мм. По проводникам из серебра и меди, электрический ток поступает на карбоновые полосы. При прохождении электрического тока через графитовые полосы, формируется инфракрасное излучение.

2. Терморегулятор, с помощью которого контролируется температура нагрева пола и поддержание заданного режима. От этого электроустройства зависит как эффективность работы теплого пола, так и экономичность при эксплуатации. В зависимости от модели терморегулятора Вы сможете не только контролировать температурный режим (механический терморегулятор) но и программировать его работу по дням недели (электронный терморегулятор).

3. Датчик температуры необходим для контроля за температурой теплого пола, управления и поддержания заданного температурного режима. Термодатчик не позволит полу нагреться выше заданной температуры. Зафиксировав температуру нагрева, он передает сигнал на терморегулятор, и тот, в свою очередь, отключает или включает подачу электроэнергии. Термодатчик подключается к терморегулятору и укладывается в пол под инфракрасной пленкой.

Инфракрасный теплый пол: плюсы и минусы

Производители инфракрасных систем обогрева практически в один голос утверждают, что у инфракрасного теплого пола одни достоинства и совсем нет недостатков. Давайте рассмотрим “достоинства” более подробно:

Производитель: без стяжки и клея

На деле: инфракрасный теплый пол укладывается только на идеально ровную поверхность. Так что если Ваш основной пол неровный или с уклоном, то без предварительной стяжки и самовыравнивающейся смеси никак не обойтись. Уложенную нагревательную пленку необходимо закрепить на подложке скотчем, что бы она “не съехала” в процессе монтажа самого теплого пола и укладки напольного покрытия.

Производитель: теплый пол за два часа.

На деле: расстелить подложку и уложить на нее нарезанную пленку довольно быстро. Но! Установка и подключение терморегулятора с термодатчиком значительно увеличивают время и сложность монтажа. Проштробить стену (а иногда и пол для термодатчика), врезать установочную коробку, установить электрооборудование, правильно подключить провода и контакты к пленке… Это дело явно не на пару часов и не так просто, как утверждает производитель.

Производитель: высота помещения останется без изменений

На деле: перед укладкой пленки производитель рекомендует положить фанеру (10мм) или ДСП (10-15 мм), подложка (3мм), пленка (0,4 мм), полиэтиленовая пленка (1-1,5 мм), подложка под ламинат (3 мм), ламинат (3-5 мм). Итого по минимуму 2,04 см. И это при условии ровного пола, которому не нужна стяжка.

Производитель: подходит под любое напольное покрытие

На деле: если в качестве напольного покрытия будет ламинат или паркетная доска, то никаких проблем. Для укладки ИК пола под линолеум или ковролин, его необходимо накрыть листами фанеры, ДСП или ОСП. При монтаже такой твердой подложки очень важно не попасть саморезами или дюбелями в токопроводящие полосы и при этом как можно меньше разрушить карбоновых полос. Ну и для напольной плитки или керамогранита такая система обогрева не рекомендуется.

Производитель: идеальный выбор для экономных людей

На деле: по сравнению с другими видами теплых полов, максимальная экономичность возможна только в условиях хорошего местного отопления и использовании пола в температурном режиме не более 21-21,5 0С. При других условиях эксплуатации экономия при использовании данной системы практически отсутствует.

Подводим итоги, учитываем нюансы

Нагревательная пленка рассчитана на нагрев не более +30 0С и не предназначена для использования в качестве основного отопления.

Функционал ИК полов – обогрев напольного покрытия до температуры комфортной для ног, а не для обогрева воздуха.

Относительно “быстрый” и “сухой” монтаж возможен при наличии идеально ровного пола и Ваших знаний в области строительства и некоторых навыков работы с электропроводкой.

На инфракрасный теплый пол нельзя ставить мебель, иначе, в этом месте, будет происходить перегрев, от которого будет портиться и мебель, и напольное покрытие, и пленка. Соответственно вырастет и потребление электроэнергии. Не стоит, так же закрывать термодатчик во избежание его некорректной работы.

Для долгосрочного использования инфракрасного теплого пола необходимо на 100% соблюсти инструкцию и правильно выполнить монтаж.

Ик полы не сушат воздух, но с учетом работы центрального отопления этот эффект пропадает.

Избежать такой опасной ситуации, как возгорание теплого пола, правильно подбирайте устройства защиты (УЗО, дифавтомат и автоматические выключатели). Так же, частой причиной возгорания бывают: плохое соединение контактов, неисправность датчика температуры, перенапряжение и неправильно подобранный блок управления.

Инфракрасный теплый пол имеет много достоинств, но, как и у любой аналогичной системы, в ней есть и недостатки, которые просто необходимо учесть при выборе системы отопления пола.

Материалы, близкие по теме:

Лучистое отопление с инфракрасными обогревателями: типы и применение

Введение в инфракрасные обогреватели

Инфракрасные обогреватели обычно используются в больших помещениях и на открытом воздухе, которые передают тепловую энергию посредством электромагнитного излучения. Торговые центры, спортзал, складские помещения – вот несколько примеров, где эти устройства устанавливаются для стабилизации внутренней температуры. К другим приложениям относятся продуктовые ларьки и рестораны, где продукты питания остаются горячими, особенно мясные.

Что такое лучистое отопление

Процесс передачи тепловой энергии через инфракрасный обогреватель известен как лучистое отопление. Тепло по своей природе похоже на солнечный свет, поэтому оно также известно как синтетическое средство для обеспечения тепла.

Технические характеристики

Различные типы этих обогревателей в основном различаются в зависимости от длины волны инфракрасного излучения, которая составляет от 780 нм до 1 мм. Ознакомьтесь с классификациями ниже.

  • Такие инфракрасные нагревательные устройства, излучающие тепло видимого света, известны как коротковолновые нагреватели.Их длина волны составляет от 780 до 1400 нм, что легко наблюдать невооруженным глазом.
  • Диапазон средних длин волн от 1400 до 3000 нм. Слабо заметна нормальным зрением.
  • Такие обогреватели, имеющие инфракрасное излучение более 3000, известны как «дальние инфракрасные или темные излучатели». Невидимый человеческим глазом.

Используемые элементы

В электрических инфракрасных нагревательных устройствах вольфрамовая проволока обычно используется в качестве нити накала, имеющей форму катушки с большей площадью поверхности.Низкокачественными альтернативами вольфраму являются углерод, сплавы железа, алюминий и хром. Углерод нагревается довольно быстро по сравнению с другими волокнистыми материалами.

Золотое покрытие кварцевой трубки используется в инфракрасных обогревателях во время промышленных процессов, которые напрямую излучают тепло в направлении целевого продукта. Считается, что золото обладает более высокой отражающей способностью в инфракрасном диапазоне и склонно к окислению.

Приложения

Инфракрасные нагревательные приборы

обычно используются в следующих процессах.

  • Для усадки, сварки и нагрева пластмасс перед приданием им определенной формы
  • Высокотемпературная обработка стекла и металла
  • Готовится
  • В зоопарках и ветеринарных клиниках для согрева тропических рептилий, земноводных и птиц
  • Лечебная обработка покрытий

Возможные последствия для здоровья

Различные испытания и эксперименты были проведены над инфракрасными обогревателями и их воздействием на кожу и здоровье человека в случае длительного воздействия.Подробности приведены ниже.

  • Коротковолновое инфракрасное излучение высокой интенсивности при слишком близком расположении устройства вызывает термический ожог.
  • Рабочие и инженеры вроде сварщиков, стеклодувов часто жалуются на зуд и жжение в глазах.

Распространенной причиной этого является депигментация радужной оболочки и ослабление водянистой влаги. Однако, если принять профилактические меры до контакта с устройством, можно легко уменьшить вышеупомянутые недуги.

Основные аспекты

Ознакомьтесь с некоторыми из основных функций, которые вы получите при использовании приборов инфракрасного обогрева с помощью лучистого обогрева.

  • При включении устройства тепло выделяется быстро. Точно так же он остывает в считанные секунды после выключения.
  • На рынке доступно множество материалов различных размеров, удельной мощности и нити накала, из которых вы можете выбирать.

Все преимущества, которые вы получите

Гибкий дизайн и внешний вид для простоты использования

  • Простота установки, обслуживания и очистки без каких-либо проблем
  • Экологичный и бюджетный
  • Максимальная мощность с минимальным тепловыделением
  • Удобство переноски и подключение к местной розетке
  • Долговечность с надежной техникой
  • Антикоррозийный и окислитель

Для получения более подробной информации посетите https: // www.wattco.com/product_category/infrared-radiant-heaters/

Варианты отопления для фермерских магазинов

Когда Нельсоны из Белмонда, штат Айова, построили свой магазин в 2008 году, главным соображением было то, как они сохранят тепло в холодные месяцы. Братья Дэвид, Деннис и Нил обратились к Крису МакМюррею за советом о том, как отапливать их здание размером 80 × 80 футов.

«Мы разложили отопление, и я решил, какие варианты лучше всего подходят для магазина такого размера», – говорит МакМюррей, владеющий компанией McEzs, занимающейся водопроводом, отоплением и холодильным оборудованием в Месерти, штат Айова.

Выбор


Макмеррей говорит, что есть три основных типа систем на выбор.

  1. Radiant Hydronic. Эта система использует воду для отвода тепла от котельной по ряду труб, размещенных под полом или встроенных в бетонный пол. «Одним из самых больших преимуществ этой системы является то, что весь пол теплый», – говорит МакМюррей. Котлы можно разместить практически где угодно. Это потому, что пламя закрыто, и система нагревается только до 130 ° F.
  2. Лучистая трубка (инфракрасная). «Излучающая трубка или инфракрасное излучение – это обогреватель, который свисает с потолка с отражателями», – говорит МакМюррей. «Это тот, который, когда вы входите в здание, вас обжигает жаром. Он нагревает объект сверху вниз ».
  3. Принудительный воздух. Эта система нагревает не предметы, а воздух, и в основном она использует пламя для нагрева воздуха. В большинстве случаев эта система свешивается с потолка вдали от предметов, которые могут перегреться. Поскольку тепло поднимается и тепло выделяется в верхней части комнаты, эта система относительно неэффективна.

Из этих трех Макмеррей рекомендовал теплый пол для магазина Нельсонов. «Моя первоначальная мысль заключалась в том, что им нужно делать это сияющим образом в массе», – говорит он. «Пропуская лучистое тепло через бетон, вы можете очень рентабельно обогреть площадь размером с магазин Нельсонов».

Братья тоже сделали домашнее задание. «Мы поговорили с людьми, которые установили теплый пол, и они сказали, что им это очень понравилось», – говорит Дэвид Нельсон.

«Прямо сейчас я выставляю 95 ° F.воды на этот пол, и он поддерживает температуру + 60 ° F. в их магазине », – говорит МакМюррей.

Что больше всего нравится братьям? «Самое приятное, что пол теплый, поэтому наши ноги всегда в тепле», – говорит Дэвид Нельсон. «Мы можем открыть большую дверь в холодный день, чтобы принести часть оборудования, закрыть ее, и в течение 5-10 минут в магазине снова будет температура 60 ° F».

Как решить


В конечном итоге, размер и тип системы отопления, которую вы выберете, будут зависеть от размера магазина, от того, как часто он используется и как часто будут открываться и закрываться большие двери.

По словам Кеннета Хеллеванга из государственного университета Северной Дакоты, система отопления для магазина должна обеспечивать около 50 британских тепловых единиц на квадратный фут в час в зависимости от желаемой температуры в магазине и уровня теплоизоляции здания.

«Магазин размером 40 × 50 футов потребует около 100 000 британских тепловых единиц в час», – говорит Хеллеванг. «Если используются полы с подогревом и система принудительной вентиляции, потребность в отоплении может быть разделена между ними».

При необходимости Hellevang и McMurray рекомендуют использовать зональный обогрев.«Если есть какие-либо различия в том, что вам нужно для обогрева в помещениях, отделенных от остальной части магазина, стоит подумать о зональном обогреве», – говорит Хеллеванг.

«Магазин Нельсонов разделен на три зоны», – отмечает МакМюррей. «Офис один, а магазин разделен на две части».

Он говорит, что зоны создаются с помощью насосов, а не клапанов. «Я не использую зонные клапаны, потому что они стоят больше, чем насосы», – говорит МакМюррей. «С помощью насосов я могу изолировать участки, чтобы отключить их с любой стороны.Я также предпочел бы установить четыре небольших насоса, а не один гигантский насос для работы. Поступая таким образом, если один насос выйдет из строя, у вас все еще есть возможность использовать другие ».

Источник топлива


Помимо типа системы, вы также должны выбрать наиболее экономичный источник топлива.

«Есть несколько вариантов», – говорит Хеллеванг. «Ключевым моментом является анализ всех затрат, связанных с каждым, и принятие решения на основе этого».

Например, он говорит, что древесина – это жизнеспособный вариант, но есть скрытые затраты, которые нужно добавить в уравнение, например, труд; Вы не можете просто посмотреть на стоимость древесины.

Другие возможности включают кукурузу, которую Нельсоны использовали изначально.

«Кукурузные котлы – это здорово, если есть кто-то, кто их ежедневно обслуживает», – отмечает Макмеррей. «Когда она горит, кукуруза настолько едкая, что она просто съела эту машину изнутри, потому что она не обслуживалась. Кукурузный котел выходил из строя столько раз, что Нельсоны, наконец, решили от него избавиться, и я поставил новый котел, который использует жидкий пропан ».

Hellevang говорит, что независимо от того, каким путем вы идете, важно обращать внимание на изоляцию.«При нынешних ценах на топливо вам необходимо убедиться, что магазин хорошо изолирован», – говорит он. «Знайте, каковы рекомендации в вашем районе относительно R-ценности фермерского магазина».

Стоит ли вам пойти в гео?


Хотя МакМюррей хотел бы, чтобы Нельсоны с самого начала использовали геотермальное тепло (которое является одним из видов излучаемого водяного тепла), решающим фактором была стоимость.

«Котел стоил около 7000 долларов, – говорит Дэвид Нельсон. «Все подземные трубопроводы стоили еще 7000 долларов или около того.”

МакМюррей говорит: «Трубопровод будет стоить одинаково, независимо от того, что на нем движется, но геотермальное оборудование, вероятно, в два раза дороже котла. Первоначальная стоимость геотермальной энергии будет вдвое больше, потому что у вас есть петлевое поле, а затем ваше оборудование для управления им ».

В зависимости от размера, местоположения и местности подземные петли являются самой дорогой частью этой системы. «Но как только вы окупитесь, вам начнут платить за его использование. В то время как с газовым котлом или кукурузоуборочным котлом у вас всегда будет такая стоимость топлива », – говорит МакМюррей.

Это не значит, что братья полностью исключили это. «У меня есть все необходимое, чтобы перейти от котельной к геотермальной энергии», – говорит МакМюррей. «Если доллар готов, мы будем заливать трубы этой осенью. Затем они будут использовать котел в качестве резервного или для аварийного отопления ».

У геотермальной системы есть некоторые дополнительные стимулы. «Некоторые электроэнергетические компании дадут вам 5 центов за киловатт для работы геотермального оборудования, а Министерство сельского хозяйства США предоставит вам 20% грант на постройку хозяйственных построек», – говорит МакМюррей.«Также есть налоговая скидка в размере около 30%. Возможно, стоит взглянуть на него, особенно если ваш магазин имеет право на какие-либо из этих льгот ».

Независимо от того, какую систему вы выберете, у МакМюррея есть последний совет. «Даже если у вас нет денег на установку системы отопления в вашем магазине на начальном этапе, все равно закопайте трубы в бетоне, потому что вы не сможете вернуться назад», – отмечает он.

Могут ли системы лучистого теплого пола быть связаны с некоторыми видами рака?

Мы установили, что все переменные электрические токи излучают электромагнитное поле (ЭДС).Значит ли это, что ваша бытовая техника укорачивает вам жизнь? Что ж, мы не совсем уверены. Доказано, что длительное воздействие слабых электрических полей безвредно [источник: Австралийское агентство радиационной защиты и ядерной безопасности]. Результаты воздействия слабых магнитных полей немного более открыты. Нет никаких прямых доказательств связи слабых магнитных полей с плохим здоровьем, но исследователи также не исключают этого, потому что нам еще очень много нужно узнать о долгосрочном воздействии ЭМП.Исследования на животных показали, что длительное воздействие магнитного поля может повлиять на уровни гормонов и ферментов [источник: Австралийское агентство радиационной защиты и ядерной безопасности]. Хотя это само по себе не является риском для здоровья, результаты неоднозначны относительно того, может ли это привести к раку в долгосрочной перспективе.

Воздействие на людей изучать немного сложнее. Многие факторы приводят к тому, что человек заболевает раком, поэтому вы не можете определить воздействие ЭМП как единственную причину. Также существует длительный период покоя между тем, когда кто-то подвергается воздействию канцерогенного агента, и самой болезнью.Опять же, это затрудняет получение окончательных результатов в исследованиях на людях. Пока тесты показали, что нет связи между слабым воздействием ЭМП и раком. В исследовании 2004 года Health Canada показало, что, хотя электрические устройства и линии электропередач могут индуцировать слабые электрические токи, протекающие через тело, эти токи меньше, чем те, которые естественным образом вырабатываются мозгом, сердцем и нервами, и не связаны с каким-либо известным здоровьем. риски [источник: Министерство здравоохранения Канады].

Итак, если это правда, то почему медицинские работники советуют избегать близкого и длительного воздействия даже слабых электромагнитных полей? Не садитесь слишком близко к телевизору.Не стойте прямо перед микроволновой печью, если вы беременны. Не спите под бегающим электрическим одеялом. Ответ прост: осторожность – это разумный способ жить. Некоторые приборы излучают больше ЭМП, чем другие, и если мы знаем, что все микроволновые печи пропускают ЭМП, то имеет смысл стоять в нескольких футах от них. Мы знаем, что электрические одеяла создают ЭМП, которая проникает в человеческое тело на шесть-семь дюймов. Если результаты испытаний даже немного неоднозначны, то разумный отказ от выбросов ЭМП просто имеет смысл.

Что касается электрических систем лучистого теплого пола, большинство производителей изо всех сил стараются защитить проводку от опасности для здоровья. Американцы обычно подвергаются воздействию менее одной микротесла – единицы измерения магнитных полей – ЭДС каждый день. Неэкранированные системы RFH могут излучать в 20-40 раз больше. Есть только одна непредвзятая третья сторона, которая проверяет ЭДС системы водяного отопления. Этот тест называется тестом на излучение лучистого электричества (REET).Многие компании проводят собственные испытания и заявляют о своей безопасности, но только те, кто использует процедуру REET, могут предъявить обоснованные претензии.

Многие компании проверяют электромагнитное поле своих систем RFH всего в нескольких точках на несколько футов над уровнем пола – не совсем там, где ваши ноги соприкасаются. Процедура REET проверяет 20 различных точек на высоте 0,5 дюйма (1,27 см) над самими матами. Когда вы исследуете системы RFH, вы увидите многие, которые заявляют, что они «не содержат ЭМП» или «не содержат ЭМП».«Ищите тех, кто использует тест REET, если вас беспокоит ЭМП.

Для получения дополнительной информации о вызывающих рак веществах и ремонте дома перейдите по ссылкам на следующей странице.

Диагностика и ремонт Электрический излучающий в полу Тепловые линии

Ли Дёрстон

BS, CBST, Судебный специалист по строительству

BCRA
2106 Pacific Avenue, Suite 300
Tacoma, WA 98402
Тел .: 253-627-4367
www.bcradesign.com

Аннотация

Поскольку лучистое отопление полов становится все более популярным как в частных, так и в многоквартирных домах, количество отказов, возникающих в этих системах, пропорционально увеличивается. В настоящее время инфракрасный порт используется для определения точек отказа и помощи в процессе обеспечения / контроля качества на многих строительных площадках. Используя инфракрасный порт, можно сэкономить время и деньги и сыграть неотъемлемую роль в суброгации претензии, поскольку отказ этого типа смягчается.В этой презентации будут представлены советы и приемы, используемые при диагностике и ремонте систем электрического обогрева пола, на основе многочисленных тематических исследований, в которых инфракрасное излучение оказалось ценным ресурсом.

Введение

Напольное лучистое отопление стало очень популярным средством обогрева строений, включая жилые, многоквартирные и коммерческие строительные рынки. Этот недавний всплеск может быть вызван утверждениями о том, что лучистое отопление более энергоэффективно.Хотя это утверждение может быть правдой в некоторых случаях, во многих случаях не будет реализованной экономии затрат, а в некоторых случаях потребление энергии может резко возрасти. При новом строительстве необходимо принимать во внимание соответствующие проектные факторы с системой излучающего пола, включая изоляцию пола, тип конструкции, эффективность котла (гидронный) и т. Д. Надлежащая оценка потенциальной модернизации системы пола также должна выполняться третьей стороной, которая не продает продукт. Стоит провести тщательную оценку в каждом конкретном случае, чтобы увидеть, является ли лучистое напольное отопление энергоэффективным и, следовательно, рентабельным.

.


В дополнение к факторам совместимости существует редкая вероятность проблем с установкой, которые делают систему в полу бесполезной после завершения строительства. Часто подобные ситуации приводят к полному демонтажу пола, чтобы обнажить рассматриваемую систему. К счастью, количество отказов систем обогрева пола очень низкое, но когда отказ все же происходит, он может прервать график строительства, вызвать иск и связанный с ним судебный процесс, и в лучшем случае это будет неприятно и довольно дорого.


За последнее десятилетие наука об инфракрасном строительстве резко выросла. Все чаще можно увидеть, как ручная инфракрасная камера ходит по объекту, проверяет электрические панели или ищет проникновение воды. Это было лишь вопросом времени, когда термографист направит камеру на систему лучистого теплого пола и увидит великолепие системы пола, работающей должным образом. С таким ярким изображением очень легко увидеть замысловатый дизайн системы и также легко увидеть, где система может работать неправильно.В то время как инфракрасные проверки могут быть полезны как для водяных, так и для электрических систем обогрева полов, в этой статье особое внимание будет уделено системам лучистого обогрева полов. Поскольку электрические осмотры могут быть опасными, BCRA рекомендует присутствие лицензированного электрика при выполнении любых работ такого типа.

Термограмма матов электрического лучистого обогрева

Обсуждение

Анатомия тепловых линий

Анатомия электрической системы теплого пола очень проста. Начиная с источника питания, электричество проходит через панель управления или термостат к кабелю излучающего нагрева, в котором находятся проводящая линия (и), линия заземления, изоляция и тепловой экран.Существуют как однопроводные линии, так и двухпроводные линии. Эти нагревательные линии бывают основных линий, которые вы размещаете сами, или в заранее расставленных ковриках. Поскольку в проводящем проводе создается сопротивление, он выделяет тепло за счет теплопроводности в окружающие материалы. По мере того, как эти напольные покрытия (бетон, плитка, дерево и т. Д.) Нагреваются, жилое пространство наверху нагревается за счет излучения. Системой можно управлять с помощью встроенного термодатчика, термодатчика в полу или и того, и другого.


Типичные компоненты теплопровода

Как и все элементы конструкции, возможны поломки.Неисправности могут быть вызваны заводскими дефектами или неправильным обращением с продуктом в полевых условиях. Как мы обнаружили, характер проводящего провода, который достаточно мал для создания резистивной нагрузки, также делает его уязвимым для разрывов и порезов, которые могут прервать цепь. Как только этот контур разрывается, частичный нагрев или нагрев не происходит. Чтобы еще больше усложнить проблему, термостаты теперь оснащены защитным комплектом, прерывателем цепи защиты от замыкания на землю (GFCI), который разрывает цепь, если колебания превышают три миллиампера.Из-за хрупкости этих систем производители теперь рекомендуют проверять целостность линий в нескольких точках во время установки.

При возникновении сбоев

Неизбежно, по тем или иным причинам, пол и внутренняя отделка завершены, и пол не пройдет испытание на целостность или сработает GFCI, что сделает коврик бесполезным. Чтобы избежать выемки всей поверхности пола и создания серьезных перебоев в строительстве, при расследовании неисправностей было включено использование инфракрасной термографии.Инфракрасный порт позволяет составить быстрый, точный и простой для понимания графический отчет, в котором задокументирована точная область неисправностей вдоль нагревательного провода. Хитрость заключается в том, чтобы нагреть область отказа или неисправности и отобразить себя.

Первым шагом к любому исследованию является выполнение адекватного анализа исторических данных. Следует принимать во внимание проектную документацию, информацию о продукции производителя, показания жильцов и т. Д. Кроме того, попросите электрика выполнить краткую проверку, чтобы убедиться, что электрические работы, ведущие к термостату и коврику, установлены правильно.Следующим шагом будет наблюдение за работой мата в аварийном режиме. В некоторых случаях коврик нагревается до определенной точки, а затем срабатывает GFCI и оставляет на полу тепловой след, детализирующий точку разлома.

В большинстве случаев это не так просто. Следующим шагом будет выключение источника питания на панели прерывателя, затем снятие термостата со стены и проводящих проводов с термостата. Непрерывность следует оценивать между проводящими проводами и между каждым проводящим проводом и заземляющим проводом индивидуально.Некоторые производители строят провода с алюминиевой обмоткой экрана, и в некоторых случаях между фазой и экраном может возникнуть непрерывность. Результаты этой проверки целостности дадут хорошее представление о том, какой тип неисправности произошел. Например, если нет непрерывности между проводниками, но есть непрерывность между проводом и заземляющим проводом, то, скорее всего, у вас оборванный фазный провод. Если между фазными проводами существует обрыв, возможно, проблема с термостатом, а не с нагревательным проводом.

Предполагая, что вы установили непрерывность между любыми двумя ножками, выделите эти две ножки и подключите провода источника питания непосредственно к ним. На полу, свободном от препятствий и мусора, включите питание на панели выключателя и наблюдайте с помощью цифрового и инфракрасного видео. В большинстве случаев область повреждения будет выглядеть как небольшая область сильного нагрева, так как дуга возникает на поврежденном участке провода. Другие результаты могут включать в себя функциональную нагревательную проволоку, достигающую точки отказа, при этом оставшаяся часть проволоки работает при половинной прочности.Опять же, часть поврежденного провода легко определить.

Тепловая аномалия, представляющая дуговое замыкание

Тепловая аномалия, представляющая дуговое замыкание. Обратите внимание на оставшуюся часть линии, работающую на половинной мощности

В некоторых случаях целостность цепи может не обнаруживаться ни в одной комбинации проводов и / или экрана. Это будет типичным представителем большего количества повреждений, когда провода лучистого обогрева полностью оборваны. В этом случае вы должны создать достаточно большую дугу, чтобы перекрыть зазор.Квалифицированный электрик сможет предоставить трансформатор, способный создавать потенциал дуги такого типа. Для многих примеров, перечисленных в этой статье, трансформатор на 20 000 вольт был извлечен из масляной печи и использован для создания потенциала дуги. С добавлением этого в качестве источника питания проволока может образовывать дугу и даже повторно свариваться. Неисправность снова отобразится вместе с возможностью небольшого «взрыва» дуги, если в линию лучистого отопления проникнет крепеж в полу.

После того, как вы определили неисправность, тщательно отметьте место на полу и выключите питание на панели выключателя. Дайте полу остыть и повторите упражнение, подтвердив место неисправности. После подтверждения выкопайте материал чернового пола для визуального осмотра проволоки. Вы будете искать уровень повреждений, соответствующий результатам предыдущих испытаний. Будьте осторожны, чтобы не повредить провод при раскопках. После того, как провод откроется, в изоляции может остаться только небольшой порез, а может быть и большой участок обгоревшего участка.Дальнейшее исследование внутренних компонентов проводов покажет точный режим отказа. После того, как эта область будет четко определена, попросите электрика очистить задействованные провода и при необходимости выполнить стыки на линии. После этого все провода можно закрыть термоусадочной пленкой. Многие производители предоставляют все материалы, необходимые в «наборе для сращивания», который обычно продается для соединения матов или удлинительных проводов.

Раскопки и исследование провода

Диагностика проблемного провода

Отремонтированный провод готовый к упаковке в термоусадочную пленку

Излучающие линии следует повторно проверить после завершения ремонта.Это повторное испытание должно происходить без установленного термостата, а затем с установленным термостатом. После завершения проверки работоспособности системы следует отремонтировать черновой пол.

Примеры использования

Дело № 1

Квартира № 104

BCRA провело расследование во время одного посещения объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Весь готовый напольный материал над черным полом Ardex, в который заключено лучистое отопление, был удален или отодвинут до нашего приезда.Визуальный осмотр показал, что внутрипольная система лучистого отопления, по-видимому, установлена ​​правильно, хотя змеевики были размещены в нескольких местах достаточно неглубоко, чтобы их можно было увидеть на поверхности бетона. Кроме того, на бетонной поверхности вдоль восточной стены гостиной было четко видно расположение подводящего провода к разрушающемуся мату.

Проектная схема теплого пола

Инфракрасный контроль не выявил аберраций в тепловом излучении вдоль мата, за исключением тех случаев, когда это могло быть связано с разницей в глубине катушки.При жестком подключении (отключение автоматического отключения) к выключателю коврик оставался включенным, и инфракрасный порт показал, что он работает правильно.

Выявленная тепловая аномалия

Несмотря на то, что мат в целом работает нормально, инфракрасный анализ показал, что заводское соединение провода с матом излучает большее количество тепла, чем последующие катушки. По требованию начальника участка место сращивания проводов было вырезано из бетона для визуального осмотра и более четкого инфракрасного анализа.Непокрытый участок провода деформировался в том же месте, что и максимальное тепловое излучение, тем самым демонстрируя, что место стыка было местом тепловой аномалии.

Проволока земляная С инфракрасной накладкой

Инфракрасный анализ показал, что мат № 4 был установлен правильно и катушки функционировали должным образом, но заводское сращивание провода к силовому проводу, которое происходит непосредственно перед излучающими катушками, излучает необычное количество тепла.В электрических приложениях необычно сильное излучение является признаком неисправности или короткого замыкания и должно быть проверено на предмет надлежащей изоляции и подключения. По мнению BCRA, очевидная неисправность мата № 4 заключается в стыке проводов, а не в теплообменниках излучающего тепла.

Дело № 2

BCRA провело расследование во время трех посещений объекта. Были предприняты все усилия, чтобы не нарушить нормальную работу резиденции. BCRA получил доступ к объектам от собственника резиденции и подрядчика.Сначала тепловая линия была подключена непосредственно к источнику питания, чтобы обойти термостат GFCI. После этого нагрева не было видно. Затем была проверена непрерывность на каждой из линий и от каждой ветви нагрева до земли. Это не выявило преемственности. К источнику питания был добавлен трансформатор, чтобы произвести дугу и выявить точку отказа. Небольшая область у главной двери действительно показывала тепловую аномалию и оказалась вероятной областью, в которой могла возникнуть точка отказа. Если происходит выемка линии лучистого тепла, BCRA рекомендует провести осмотр на предмет неисправности, начиная с этой точки рядом с входной дверью.При обнаружении точки отказа можно произвести ремонтную стыковку. После того, как этот ремонт будет произведен, систему следует повторно протестировать на предмет любых других сбоев. В этот краткий отчет включены фотографии и термограммы, которые помогут локализовать эту тепловую аномалию.

Температурная аномалия в зоне входной двери ванной комнаты

Фотография в видимом свете

Инфракрасная термограмма

Земляные работы и ремонт этой линии были завершены без BCRA, и теперь пол функционирует нормально.

Дело № 3

BCRA провело расследование во время трех посещений объекта. Были приложены все усилия, чтобы не нарушить ход строительства. BCRA получила доступ к помещениям от управляющего объекта. Визуальный осмотр показал, что в 16 единицах по крайней мере один нагревательный мат не работал. Также было быстро замечено, что коврики работали до укладки ковра. Быстрый отрыв ковра и подкладки показал, что полосы ковра были прикреплены к полу с помощью гвоздей.Было очевидно, что гвозди, которыми закреплялись полосы ковра, были вбиты в черный пол в том же месте, что и система напольного отопления. Чтобы продемонстрировать, какие крепежи повредили нагревательный провод, BCRA указала электрику, как манипулировать цепью, чтобы обеспечить адекватную тепловую сигнатуру в точке (ах) отказа. Во многих случаях в нагревательные провода проникали несколько раз, и после каждого ремонта проявлялась следующая неисправность. Ниже приведены некоторые из отмеченных сбоев.

Блок 305: Дуговое отключение в спальне

Блок 101: Дуговое отключение в спальне

Блок 105: Дуговый сбой в спальне

Блок 106: Дуговый сбой в спальне

Резюме

Несмотря на то, что в каждом конкретном случае будет свой собственный уникальный набор проблем и отклонений, этот документ может быть использован в качестве основы для начала оценки отказов, связанных с электрическими системами лучистого обогрева пола.Благодаря инфракрасной оценке этот процесс может быть быстрым, точным и экономичным. Кроме того, использование инфракрасного излучения позволяет получить простой для понимания графический отчет, поэтому все участвующие стороны могут увидеть проблему.

Благодарности

Автор хотел бы поблагодарить Эда Отто, представителя компании Danfoss Radiant Heating Products, за опыт, предоставленный по этому вопросу.

Об авторе

Г-н Дерстон получил образование микробиолога и инженера-строителя и в настоящее время является директором Группы строительных наук BCRA, многопрофильной проектной фирмы, расположенной в Такоме, штат Вашингтон.Исследования включают экспертизу в области конструкции здания, оболочки здания, внутренней отделки, архитектурного дизайна и безопасности жизни. Его исследовательские навыки включают инвазивные и неинвазивные методы проверки, подтвержденные сертификатом в области термографии в области строительства. Г-н Дерстон принимал участие в многочисленных судебных тяжбах, связанных с дефектами конструкции. Его особый подход использует его навыки в области науки и техники для определения, анализа и устранения проблем или сбоев в искусственной среде.

[wdgpo_plusone show_count = ”да”]

Спонсоры посещения:

Электрофизика

FlukeInframationGlobal Maintenance TechnologiesInfraspection Institute

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электротехнических правил и созданием более эффективной системы вам захочется ее использовать. Иногда даже самый организованный установщик забывает важную деталь.Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor
Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола.Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»
Вариант 2: Вырежьте часть раствора между плитками.
  1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
  2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол. Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
  3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.
Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор И у вас приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

  1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
  2. Закрепите датчик в кармане с помощью клея, а затем изолируйте.

Сколько стоит установка электрического инфракрасного обогрева?

Электрическое отопление может быть недорогим вариантом установки для дополнительного обогрева в распределенных точках дома, не требуя специальной вентиляции. Электрическое отопление может быть дорогим, учитывая цены на электроэнергию.

Вы обнаружите, что стоимость установки среднего электрического инфракрасного обогревателя зависит от номинальной мощности агрегата, наличия и длины электрической цепи, подготовки и специальных требований, а также от нормы рабочей силы.

В следующей таблице указана стоимость рабочей силы, которую способный домашний мастер должен рассчитывать сэкономить, выполнив установку.

Электрический инфракрасный обогреватель: установить кварцевый элемент с хромированными отражающими панелями на стене с деревянным каркасом.Обеспечьте все сопутствующие материалы, расходные материалы, транспорт и оборудование. Обеспечьте всю обрезку, окончательную регулировку и очистку.

Артикул Стоимость единицы Кол-во Стоимость строки
Basic: установите и подключите один блок мощностью 3,2 кВт (10 000 БТЕ / ч, длина 24 дюйма, 240 вольт) к существующей розетке цепи, включая один термостат. $ 434 каждый 1 $ 434
Умеренное обновление: дополнительно к базовому для холодного климата, установите и подключите один блок мощностью 5 кВт (17 000 БТЕ / ч, длина 40 дюймов, 240 В) к существующей розетке цепи. $ 128 каждый 1 $ 128
Upgrade Deluxe: дополнительно к умеренному, установите новую цепь на существующие выключатели, используя 30-амперный кабель THHN, 600 В, в металлическом кабелепроводе 1/2 “EMT для поверхностного монтажа. $ 3,84 на фут 30 $ 115
Затраты на материалы $ 677 каждый 1 $ 677
+ Затраты на рабочую силу (базовое и среднее обновление) $ 38 в час 5 $ 190
+ затраты на рабочую силу (Deluxe) $ 42 в час 5 210 долл. США
Общая стоимость $ 1,077 каждый 1 $ 1,077

Типичные единицы измерения мощности:

1 тонна = 12000 БТЕ / ч = 3.5 кВт = 4,6 л.с.

Прочие соображения и затраты

  • Размер системы отопления зависит от региональных климатических условий, условий здания, окон, изоляции и использования вентилятора.
  • Размер системы отопления на квадратный фут хорошо изолированных и герметичных зон здания соответствует региональным климатическим зонам в диапазоне от самого холодного (50 БТЕ / ч / кв.фут = 15 Вт / кв.фут) до умеренного (25 БТЕ / ч / кв. фут = 7 Вт / кв.фут) в те регионы, где нет необходимости в отоплении.
  • Для блоков более 12000 БТЕ / ч (или 3.5 киловатт или 1 тонна) обычно требуется 240 В или многофазная электрическая цепь.
  • Приточно-воздушное электрическое отопление дополнительно потребует мощность вентиляторного оборудования.
  • Электрический обогреватель без принудительной подачи воздуха имеет меньшее тепловыделение, что не подходит для больших площадей, таких как электрические обогреватели плинтуса и другие лучистые обогреватели.
  • Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении.
  • Эти цены относятся к услугам в непосредственной близости от поставщика услуг.
  • Налоги и разрешительные сборы не включены.

Рекомендации для самостоятельной работы

  • Этот проект в некоторой степени подходит для DIY с хорошими электрическими навыками и инструментами.
  • Электрические цепи и установки должны соответствовать нормам для снижения риска возгорания.

Список литературы

  • Сметная книга мастера, полная серия за 2015 год.
  • Последние цены на сайте Home Depot и других поставщиков.
  • Обзор литературы по сайтам DIY.

Руководство по покупке лучистых обогревателей | Системы отопления и охлаждения для дома

Как партнер Amazon, мы зарабатываем на соответствующих покупках. Это не требует дополнительных затрат для покупателя, но помогает нам поддерживать наш веб-сайт.

Один из самых популярных типов обогревателей, доступных в настоящее время, лучистый обогреватель можно найти почти в каждом доме в Северной Америке. Будь то небольшой обогреватель помещения или часть более крупной системы лучистого отопления, лучистые обогреватели удовлетворяют большую часть потребностей населения в отоплении.Одна из старейших систем отопления в округе, лучший пример лучистого тепла – это солнечное тепло.

Лучистое тепло – это передача энергии от излучающего источника тепла объекту. Этот основной принцип может быть реализован несколькими способами, но одна из самых старых и наиболее широко применяемых форм лучистого отопления – это разведение огня в камине. Камин излучает лучистое тепло и втягивает холодный воздух из комнаты, образуя цикл нагрева. Воздух, необходимый для горения, всасывается из других частей комнаты и снаружи, в то время как горячий выхлоп выходит из здания через дымоход, где нагревает остальную часть здания за счет конвекционного отопления.Люди и предметы в комнате поглощают лучистое тепло от высокотемпературного пламени, потому что твердые предметы первыми ощущают лучистое тепло. В конце концов, общая температура воздуха повысится, но это может занять некоторое время.

Некоторое время лучистое отопление было единственным видом тепла, к которому люди имели доступ, потому что системы конвекционного отопления еще не были разработаны; но мы подошли к моменту, когда конвекционное отопление и лучистое отопление стали равными в технологиях. Во всяком случае, системам лучистого отопления пришлось наверстывать упущенное.В течение очень долгого времени паровые радиаторы были самой популярной формой лучистого обогревателя, но новые разработки сделали паровые радиаторы явно устаревшими.

Лучистое отопление можно использовать как в помещении, так и на улице. Некоторые из наиболее распространенных наружных систем лучистого отопления используются для таяния снега и удаления льда с крыш. Также многие наружные обогреватели для патио используют тот же принцип лучистого отопления.

Обогреватели космоса

Некоторые из самых популярных моделей лучистых обогревателей (вики) представляют собой простые инфракрасные обогреватели.Существует много разных моделей инфракрасных обогревателей (вики), но все они работают по одному принципу. Нагреватель обычно состоит из металлической нити какой-либо формы внутри термостойкой кварцевой оболочки. Затем нагреватель пропускает электрический ток через кварцевые элементы, а затем кварц используется для излучения инфракрасного света и тепла. Инфракрасные обогреватели экономят более 86 процентов топлива, остальное теряется из-за конвекционного обогрева. Устройство буквально излучает тепло так же, как солнце излучает тепло.Один из лучших способов описать инфракрасный обогреватель – это то, что он нагревает предметы больше, чем воздух. Инфракрасное тепло проходит через воздух и вступает в прямой контакт с людьми и предметами, заставляя их чувствовать себя теплыми до повышения температуры воздуха. Еще один хороший способ описать ощущение от сияющего обогревателя – это ощущение, будто вы сидите перед ревущим огнем.

Мощность нагревателя в БТЕ напрямую зависит от количества кварцевых нитей в устройстве и размера нагревателя. Большие устройства с удлиненными волокнами распределяют тепло намного эффективнее, чем модели меньшего размера.Некоторые модели инфракрасных обогревателей можно использовать для обогрева всей комнаты, в то время как другие излучают тепло только на несколько футов, прежде чем рассеяться.

В инфракрасном обогревателе есть несколько вещей, в том числе:

  • Мощность – Тепловая мощность устройства напрямую зависит от мощности, поэтому имейте это в виду при покупке обогревателя. Инфракрасные обогреватели используют мощность намного эффективнее, чем другие типы обогревателей, поэтому инфракрасный обогреватель на 750 Вт будет более мощным, чем конвекционный обогреватель на 750 Вт
  • Безопасность – Еще одна важная вещь, о которой следует помнить при покупке любого нагревательного устройства, – это безопасно ли использовать устройство.Многие аккредитованные компании тестируют и сертифицируют обогреватели, поэтому устройство без сертификата безопасности практически не имеет оправдания. Например, UL, Underwriters Laboratory, тестирует нагревательные устройства, и наклейку UL можно найти на многих нагревательных устройствах. Не рекомендуется использовать устройство, не имеющее полного сертификата безопасности
  • .
  • Вместимость – Одним из наиболее важных аспектов любого обогревателя является мощность устройства. Под мощностью нагревателя понимается способность устройства обогревать определенную площадь, обычно измеряемую в квадратных футах.Например, средний инфракрасный обогреватель мощностью 1500 Вт имеет емкость около 300 или 400 квадратных футов, в зависимости от размера обогревателя и количества кварцевых нагревательных элементов
  • Дополнительно – Большинство инфракрасных обогревателей обладают множеством полезных функций, но некоторые из наиболее полезных функций, которые может обеспечить обогреватель, являются дополнительными. Одним из наиболее распространенных дополнений к инфракрасному обогревателю является программируемый термостат или таймер. Обе эти функции значительно упрощают использование устройства, но они не требуются для правильной работы устройства.

Источники лучистого отопления для дома

Каждая система отопления состоит из трех частей: источника тепла, системы распределения тепла и системы управления. Хотя многие обогреватели разбивают эти три части на три разных устройства, некоторые системы предпочитают объединять все в одно устройство.

Котлы

Водогрейные котлы могут подключаться ко многим типам систем отопления, но большую часть прошлого века они были в основном подключены к паровым излучающим системам.В большинстве современных котлов используется плинтус для горячей воды, но эта система использует больше конвекционного тепла, чем лучистого тепла. Бойлер – это довольно сложная машина, которая нагревает воду для обеспечения горячей водой или паром любой части дома. Нагретая вода почти всегда распределяется по дому через ряд труб, которые можно подсоединить либо к системе лучистого отопления, либо к паровому радиатору. Эффективность котла составляет от 50 до 90 процентов в зависимости от возраста и топлива. Котлы могут использовать практически любой вид топлива, включая природный газ, пропан, мазут, биодизель или электричество.Ожидается, что средний котел прослужит от пятнадцати до тридцати лет, прежде чем его потребуется заменить. Техническое обслуживание котла минимально, и вам не нужно беспокоиться о чистке и замене вентиляционных отверстий.

Тепловые насосы

Популярные устройства среди современных домовладельцев, тепловые насосы отбирают тепло из окружающего воздуха для обогрева дома. Тот же процесс можно использовать для охлаждения, но это не имеет отношения к лучистому обогреву. Срок службы теплового насоса составляет около пятнадцати лет, и он не требует особого обслуживания.Устройство может использовать геотермальную энергию или электричество, что делает его очень экономичным и дешевым в эксплуатации (информация). Тепловые насосы могут подключаться к ряду систем отопления, но в основном они используются в системах теплого пола.

Распределение лучистого отопления для дома

Лучистое отопление

Лучистое отопление, также известное как «пол с подогревом», представляет собой форму центрального отопления, которое меняет климат в помещении и обеспечивает тепловой комфорт за счет лучистого тепла, поднимающегося через пол.Полы с подогревом используются уже много лет, но недавние разработки значительно расширили первоначальный дизайн системы подогрева полов. Лучистое отопление использует элементы электрического сопротивления или жидкость, текущую по трубам, для обогрева пола и помещения наверху. Хотя системы обычно устанавливают в полу, многие люди начали устанавливать их в стены и потолок, чтобы улучшить распределение тепла. Одна из причин, по которой людям так нравится лучистое отопление, заключается в том, что оно не распространяет пыль, грязь и аллергены через вентиляционные отверстия в доме.Вместо этого устройство поднимает тепло от пола для обогрева помещения наверху, не нагнетая и не продувая воздух. Одна из единственных проблем, связанных с этой формой лучистого отопления, заключается в том, что установка системы может стоить довольно дорого, а обслуживание может быть затруднено.

Паровой радиатор

Одна из первых современных форм лучистого отопления, паровой радиатор, использующий пар, текущий по трубам под давлением, чтобы излучать тепло в комнату. Проходя через серию спиральных труб, пар распространяет тепло в комнату.Было несколько проблем с использованием паровых радиаторов, поэтому большинство из них были удалены из домов и заменены другими системами. Если конденсат образуется в горизонтальных участках паропровода, радиатор будет издавать стук, называемый гидравлическим ударом. Этого эффекта можно избежать, выпустив из нагревателя весь захваченный воздух и водяной пар, которые мешают прохождению пара.

Водяной радиационный обогреватель

Радиатор для горячей воды состоит из герметичной полой металлической трубы, наполненной водой самотеком, нагнетательным насосом или конвекцией.Когда водонаполненные трубы отдают тепло, горячая вода охлаждается и опускается на дно радиатора или вытесняется из другого конца трубы обратно в систему отопления.

Плинтусные радиаторы с горячей водой стали намного более популярными после того, как традиционные чугунные радиаторы пришли в упадок. Современный плинтусный обогреватель состоит из двух медных трубок, покрытых алюминиевыми пластинами внутри защитного металлического корпуса. Алюминиевые ребра на трубах увеличивают общую площадь поверхности и помогают передавать больше тепла в комнату.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
