Устройство трапа в полу: Как сделать трап для душа в полу под плитку

Содержание

выбор и монтаж своими руками, трапики для душевой,сливные трапы,душевые,линейный, щелевой, трапик в душ,для ванной комнаты, установка душевого трапа,что такое душевой трап,как выбрать, гидрозатвор, душевая с трапом,сифон,alcaplast.

При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Содержание материала

  • 1 Что такое трап для душа
  • 2 Разновидности конструкций
    • 2.1 Точечный
    • 2.2 Пристенный
    • 2.3 Линейный
  • 3 Выбор и установка трапа
    • 3.1 Характеристики и критерии выбора линейных трапов
    • 3. 2 Видео — Трап для душа в полу под плитку Alcaplast APZ12
    • 3.3 Установка трапа своими руками
    • 3.4 Видео: Трап для душа в полу под плитку Alcaplast APZ12.

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

  • воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
  • фильтрационная решетка;
  • лицевая съемная решетка;
  • сифон;
  • соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

  • гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
  • сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

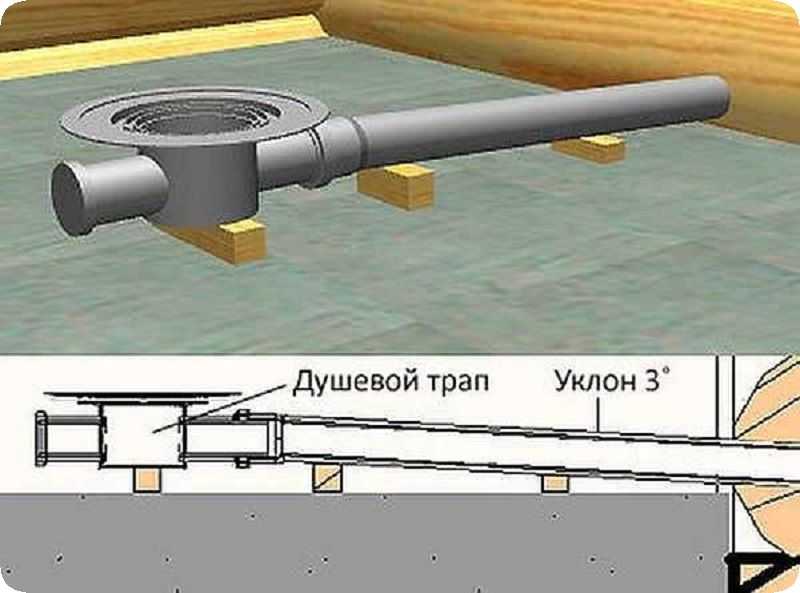

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

трап для душа

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

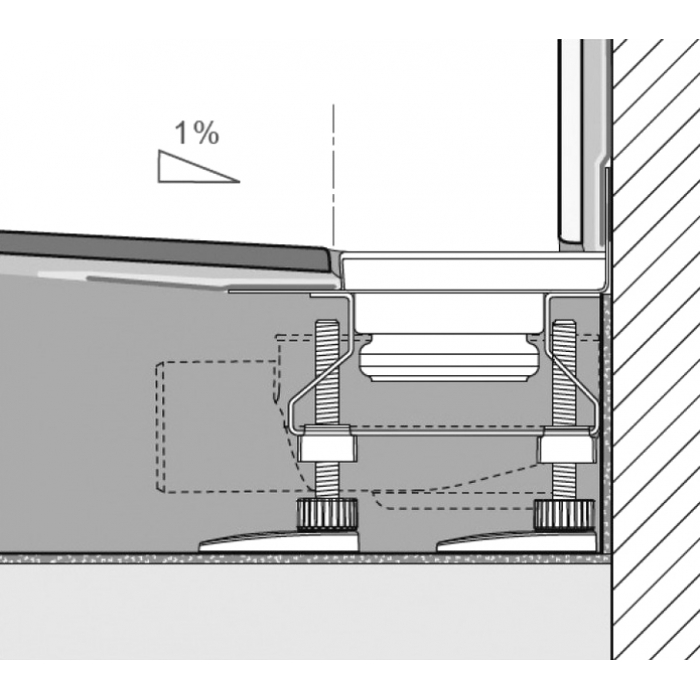

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

  • металлический либо пластиковый цельнолитой желоб с сифоном;
  • съемные фильтрационные решетки;
  • регулируемые ножки;
  • крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

  • длина желоба – 30-120 см;
  • общая высота – 9-15 см;
  • регулируемая высота сифона – 3,5-5 см;
  • пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

НаименованиеОписаниеРазмеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

  • желоб с сифоном, выполненный из пластика;
  • гидроизоляционная лента;
  • крепежи;
  • регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку. Трап для душа длинный изучайте по ссылке.

Видео: Трап для душа в полу под плитку Alcaplast APZ12.

Трап для душа в полу под плитку: слив, как сделать самому

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Содержание

  • 1 Что такое трап и для чего он предназначен
  • 2 Разновидности душевых трапов
  • 3 Расположение трапа
  • 4 Монтаж душевого трапа
  • 5 Установка трапа для душа своими руками видео

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.
Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.Пример углового слива в душа
  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

Устройство защиты от затопления (4-дюймовая поплавковая модель)

Описание продукта

Устройство защиты от затопления работает как обратный клапан, чтобы перекрыть подпор воды, вызванный перегрузкой канализации. Вода будет нормально течь по сливу до тех пор, пока канализация не начнет подпирать. Затем поплавок Drain Flood Protector поднимается, закрывая сливное отверстие, пока вода не спадет. Для установки Drain Flood Protector требуется всего пара минут и отвертка. Оказавшись на месте, он может предотвратить повреждение имущества и очень грязную уборку. Прокладки изготовлены из формованной резины, а все металлические детали покрыты гальваническим покрытием или из нержавеющей стали. Для экстремальных, длительных давлений (например, когда самодельные уплотнения вышли из строя) мы рекомендуем наши модели с напорной трубой.

Посмотреть и загрузить Технические характеристики

Устройство защиты от затопления отлично подходит для канализационных стоков в коммерческих или жилых подвалах!



Подвалы – удобные вещи: мы используем их для хранения, как мастерские, жилые помещения и декорации для страшных историй. Какими бы полезными они ни были, подвалы также являются одним из самых уязвимых мест в вашем доме, когда дело доходит до затопления. Хотя существует много потенциальных причин, наиболее распространенной является канализационная вода, выходящая из стока в полу. Эти стоки есть не только в подвалах. В прачечных, гаражах и ванных комнатах также могут использоваться стоки в полу, и любой из них может выступать в качестве пути для сточных вод, направляемых в неправильном направлении через дренажные трубы вашего дома.

Один из самых недорогих, простых и эффективных способов помочь предотвратить душераздирающую сагу, которая обычно следует за этим, — установить искусно сконструированную систему защиты от затопления. Простота Drain Flood Protector привлекательна, но простота установки делает их неотразимыми. Производитель заявляет, что «нужна отвертка и пара минут», и это правда!

Предохранители от затопления слива предлагаются в двух совершенно разных стилях: поплавкового типа и версии с стояком.

Независимо от того, устанавливаете ли вы модель с поплавком или стояком, в первую очередь снимите сетчатый фильтр или другую крышку с трапа в полу.

Модель с поплавком Drain Flood Protector представляет собой обратный клапан для слива в полу. Поплавковая модель Drain Flood Protector оснащена резиновым поплавком, который вдвигается в сливное отверстие, когда вода начинает подниматься снизу, перекрывая слив и защищая ваш дом от незначительных повреждений. умеренные резервные ситуации. Всякий раз, когда вода угрожает снизу, поплавок запечатывает вход, который он ищет. Устройство защиты от затопления слива предназначено для стандартных размеров слива 2″, 3″ или 4″.

Как работает модель с поплавком

Чтобы установить модель с поплавком, вы можете предварительно слегка затянуть винты на защитном приспособлении для защиты от затопления, чтобы расширить внешнюю прокладку. Если ваша труба имеет немного больший диаметр, это поможет устройству не упасть слишком далеко в трубу. Вы также можете использовать веревку, проволоку или крючок, чтобы опустить устройство защиты от затопления на место, или просто удерживать поплавковый стержень. Опустите устройство защиты от затопления в трубу, убедившись, что оно находится достаточно низко, а поплавок поднят вверх, чтобы сетчатый фильтр/крышка снова поместился над сливом на одном уровне с полом.

Как только устройство опустится достаточно глубоко, затяните винты вверху, чтобы создать плотное уплотнение внутри трубы. Нанесите несколько капель масла или смазки на стержень поплавка и отверстие в верхней части устройства. Замените фильтр/крышку на сливе и вымойте руки. Периодически проверяйте, свободно ли перемещается штифт, когда поплавок закрыт.



Обзоры продуктов

Написать обзор

Устройство защиты от затопления (4-дюймовая поплавковая модель)

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P -Ловушка и клапаны

Встроенные трапы Oatey® с P-образным сифоном и клапанами

Встроенные трапы Oatey® с P-образными сифонами доступны с дополнительным устройством обратного слива, которое превращает слив в обратный клапан, обеспечивая дренаж и предотвращая скопление сточных вод.

Доступен в 3 вариантах

Технические ресурсы (3)

Подача
Часто задаваемые вопросы
Зеленый лист LEED

Основные характеристики

Технические характеристики

Марка: Оати
Размер трубы: 2 дюйма
Ориентация слива: Общего назначения
Тип продукта: Общего назначения

Доступно в 3 вариантах

Фильтр по

Черный

Белый

АБС

ПВХ

Ввинчиваемый

Сварка растворителем

2,35 фунта

3,05 фунта

0,05 фунта

Показаны 3 из 3

Посмотреть

Посмотреть

Посмотреть

Нет доступных результатов

Связанные ресурсы

Свяжитесь с нашим отделом обслуживания клиентов, и они будут рады выслать вам копию инструкции и чертеж в разобранном виде.

Большая резиновая уплотнительная шайба будет размещена напротив нижней стороны основания душа, а фрикционная шайба будет помещена между резиновой уплотнительной шайбой и стопорной гайкой. Свяжитесь с нашим отделом обслуживания клиентов, и они будут рады отправить вам копию инструкции и чертеж в разобранном виде.

Плоская сторона прокладки должна находиться в нижней части корпуса слива No-Caulk, прилегая к внутренней кромке корпуса. Скошенная сторона прокладки будет обращена вверх.

Просмотреть больше
