Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Содержание статьи

  • 1 Виды сливных трапов
    • 1.1 Типы затворов
  • 2 Как поднять пол в ванной под установку трапа
    • 2.1 Стяжка разных видов
    • 2.2 На лагах
  • 3 Критерии выбора
  • 4 Пол со сливом: порядок работ
    • 4.1 Подготовительные работы
    • 4.2 Определение толщины слоев стяжки
    • 4.3 Гидроизоляция
    • 4.4 Выбор места для установки сливного трапа
    • 4.5 Установка трапа и утеплителя
    • 4.6 Заливка стяжки

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

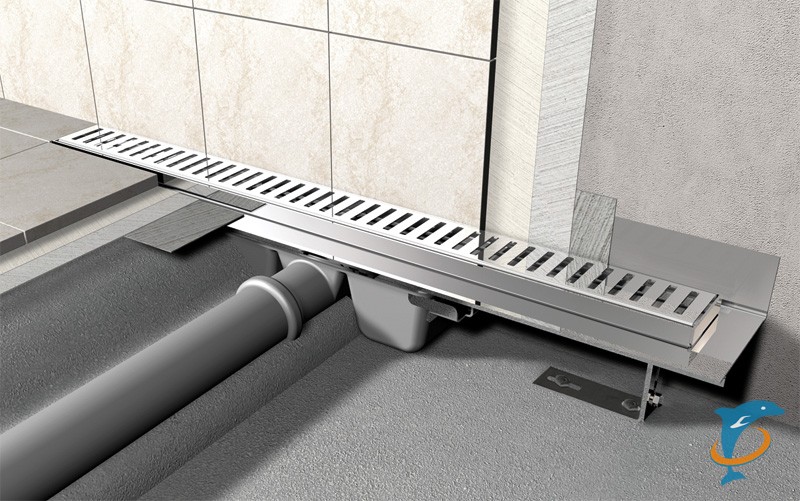

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен.

К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

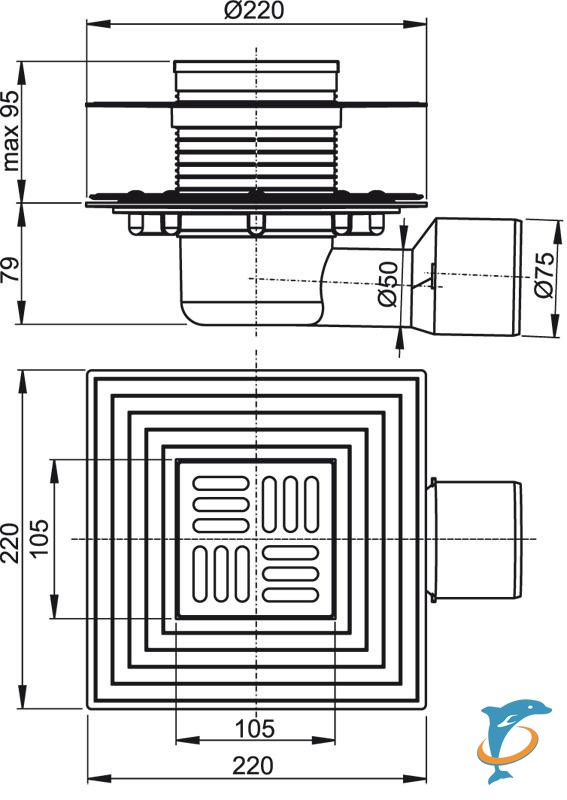

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

выбор и монтаж своими руками, трапики для душевой,сливные трапы,душевые,линейный, щелевой, трапик в душ,для ванной комнаты, установка душевого трапа,что такое душевой трап,как выбрать, гидрозатвор, душевая с трапом,сифон,alcaplast.

При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Содержание материала

  • 1 Что такое трап для душа
  • 2 Разновидности конструкций
    • 2.1 Точечный
    • 2.2 Пристенный
    • 2.3 Линейный
  • 3 Выбор и установка трапа
    • 3.1 Характеристики и критерии выбора линейных трапов
    • 3.2 Видео — Трап для душа в полу под плитку Alcaplast APZ12
    • 3.3 Установка трапа своими руками
    • 3.4 Видео: Трап для душа в полу под плитку Alcaplast APZ12.

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

  • воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
  • фильтрационная решетка;
  • лицевая съемная решетка;
  • сифон;
  • соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

  • гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
  • сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

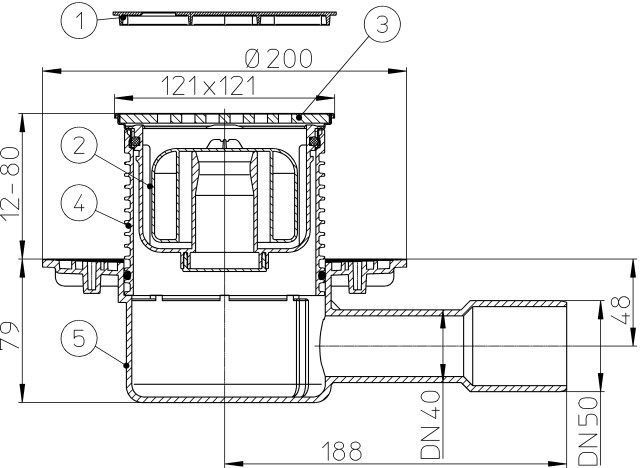

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

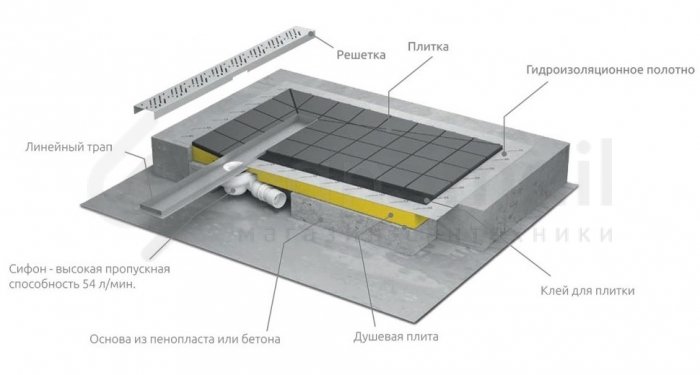

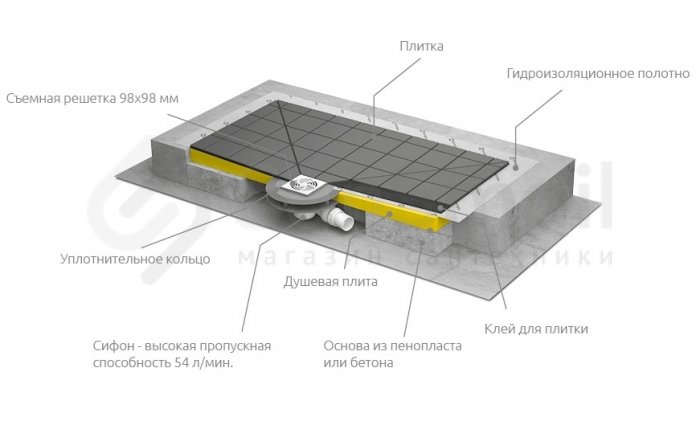

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

трап для душа

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

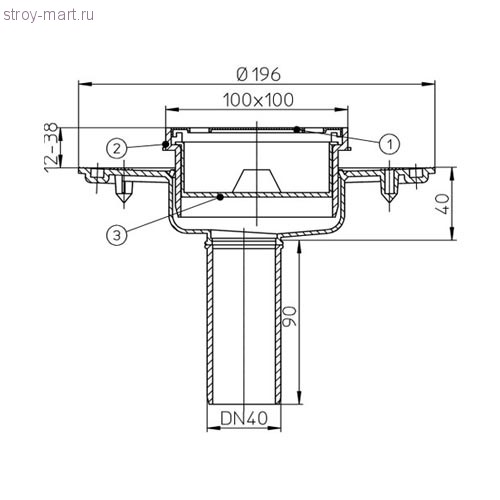

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

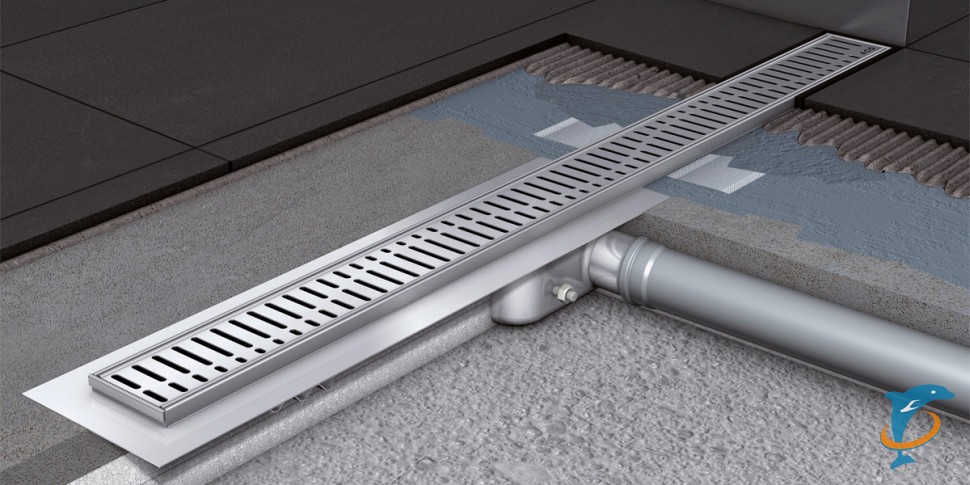

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

  • металлический либо пластиковый цельнолитой желоб с сифоном;
  • съемные фильтрационные решетки;
  • регулируемые ножки;
  • крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

  • длина желоба – 30-120 см;
  • общая высота – 9-15 см;
  • регулируемая высота сифона – 3,5-5 см;
  • пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

НаименованиеОписаниеРазмеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

  • желоб с сифоном, выполненный из пластика;
  • гидроизоляционная лента;
  • крепежи;
  • регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку. Трап для душа длинный изучайте по ссылке.

Видео: Трап для душа в полу под плитку Alcaplast APZ12.

Устройство трапа в полу – Домашний сантехник

Сам себе мастер

Популярные публикации

Последние комментарии

Чем рискуют владельцы «трапов» в санузлах квартир?

Почему это вдруг считается незаконной перепланировкой, если все кругом так делают?

На фото: Лейка душа вмонтирована в деревянный потолок, вместо поддона — трап в полу из узорчатой плитки

Другая причина возможного отказа в согласовании перепланировки — повышение нагрузки на плиту перекрытия, поскольку коммуникации, как правило, заливаются в бетонную стяжку. «Если обойти моменты, связанные с повышением нагрузки на перекрытие и доступом к инженерным коммуникациям — например, сделать душевой поддон на каркасе, люк для доступа к трубам, предоставить чертежи, разрезы и расчеты, получить разрешение от автора проекта дома, то это решение можно узаконить. Но очень много «если», — предупреждает Алёна Горшкова, архитектор.

И что, нагрузка действительно велика?
Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень повысится на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита стяжка может запросто весить 200-300 кг на 1 кв.м. К этому добавится вес клея, плитки. Максимальная нагрузка на перекрытие в среднем составляет 800 кг на 1 кв.м (смотрите на маркировку плиты). Иными словами, продавить плиту, заливая трап, сложно. Но и думать, что материалы ничего не весят, — странно.

Вывод: Операция по созданию трапа должна начинаться с инженерных расчетов. Цель — понять: допустимо ли так сильно увеличить нагрузку на плиту перекрытия?

Для чего вам трап
«Необязательно поднимать пол во всей ванной, достаточно поднять уровень только под душевой кабиной и сделать ступеньку», — предлагает дизайнер Наталья Краснобородько. Это решение оправданно, если трап вы задумали для организации душевого поддона «в строительном исполнении» — то есть без магазинной кабины или пластикового поддона. Но не поможет, если трап нужен для приема аварийных стоков — как принято в Европе.

Во-вторых, такой душ можно сделать под свои габариты или встроить в острый угол. Если в ванной теплый пол, то даже шторки не потребуется — разлетевшиеся брызги быстро высохнут. Можно даже попробовать узаконить конструкцию — перегруз плиты перекрытия исключен, стены закрыты стеклянными «шторками», осталось продумать быстрый доступ к сливной арматуре.

Стандартная высота бортика в душевой — 4 см, выше — уже неудобно. Не забывайте про наклон в сторону слива. На полу не должно быть ям — иначе в них будет оставаться вода. Напольное покрытие выбирайте нескользящее.

Важно: «не надейтесь на застройщика — делайте качественную гидроизоляцию пола под трап, заводя ее на стены — 30 см от пола», — напоминает дизайнер Натали Леонова. Стены душевого отсека следует полностью обработать гидроизоляционным составом.

При выборе трапа или душевого лотка смотрите на его пропускную способность: чем больше, тем лучше. Ориентируйтесь на свой душ. Если он у вас «тропический», то может лить и 30 л в минуту— значит, трап лучше брать с запасом.

Совет: В среднем трап меняется через 10 лет. Если вы не собираетесь вместе с трапом ремонтировать всю ванную, оставьте про запас напольную плитку.

Если трап — то теплый пол
Часто можно встретить разумный совет: пол в ванных с трапом нужно обязательно делать с подогревом. Тогда вся влага моментально будет испаряться с поверхностей. Но есть нюанс: в трапах с гидрозатвором (сифоном) от запаха канализации спасает водяная пробка в трубе. Теплый пол заставляет ее испаряться — в комнате начинает вонять. Чем больше запас гидрозатвора, тем медленнее высыхает вода — но и тем выше трап. Победить эту проблему поможет сухой затвор или совет регулярно подливать воду в «мокрый» сифон. Неизвестно что лучше — сухие затворы, по отзывам, чаще забиваются. Но если вы редко пользуетесь душем и часто уезжаете, то сухой затвор предпочтительнее.

И вообще, если не собираетесь пользоваться трапом регулярно, лучше его не ставить.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Трап для душа в полу под плитку: разновидности и нюансы монтажа

Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

Невидимый механизм встроен в подиум для кабинки

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

  • воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
  • фланец применяется для фиксации мембраны с гидроизоляцией;
  • решетка съемного типа требуется для удержания большущих частиц;
  • сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Разновидности трапов для душа

Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

  • линейные используются по краям помещения или в угловых зонах;

Для изделий подобного типа необходим наклон в определенную сторону

  • точечные размещаются в любой зоне комнаты;

Для точечного водоотвода требуется наклон с нескольких сторон

  • пристенные, располагаются вдоль стен.

Подобный вариант отличается удобством

Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

Размещение трапа

Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

  • в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;
  • при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
  • у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

Слив в центральной части с решеткой

Установка душевого трапа

Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки. Обязательно потребуются маркеры и рулетки.

На схеме отображены основные этапы монтажных работ

Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

ИзображениеЭтапы работ
Сборка слива. Демонтируются старые покрытия и убирается мусор. Старая сливная система заменяется новыми трубами из пластика и специальным патрубком под слив.
Все соединения и угловые участки обрабатываются мастикой.
Для сборки может использоваться готовая система с рейками.
Установка отверстия под слив. Чтобы выполнить монтаж трапа, понадобятся специальные расчеты. От места соединения патрубка с трубой и до сливного механизма проводится прямая. Место соединения отвода и трубы канализации обрабатывается герметиком. Для создания теплоизоляции укладывается пенополистирол. После монтажа стяжки, все элементы окажутся внутри цементного состава.
Монтаж стяжки с уклоном. Цементно-песчаная смесь выкладывается на листы пенополистирола. У стен устанавливаются элементы из пластика. Также прокладывается демпферная лента.
Важным элементом считается наклон, сделанный в сторону к сливному отверстию. Если элемент располагается в центре, то окантовка стяжки приподнимается на 5 мм. Состав из цемента должен скрывать устройство для отвода вод. Наклон выполняется на 1 см на каждый метр площади.
Гидроизоляция выполняется после высыхания стяжки. Лист мембраны фиксируется винтами. Также гидроизолируются стыки.
Керамическая плитка выкладывается по направлению от трапа к стенам. Керамика укладывается на цементную поверхность при помощи клея. После высыхания клея производится затирка.

При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

Установка линейной конструкции сливной системы

Как монтировать душевую кабину без поддона на полу

Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

  • помогает создать оригинальный дизайн в душевой;
  • обеспечивает легкий доступ к душевой;
  • упрощает процедуру ремонта в санузле;
  • облегчает уборку в помещении;
  • экономит денежные средства.

Значение имеет правильный расчет наклона

В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм.

У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

Конструкция модели без поддона

В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

Незаметная водоотводящая конструкция

При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны.

При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

Трап для душа может выполняться в разных конфигурациях

Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

Установка трапа для душа

Как установить трап для душа в полу под плитку

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума. Пример углового слива в душа
  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типа Один из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

Виды канализационных трапов и их устройство.

Привет всем! В этой статье я расскажу вам про такое нехитрое, но нужное устройство как канализационный трап. Нужен он для отвода воды с пола непосредственно в канализацию. Чаще всего их устанавливают в душевых комнатах и банях, где вода постоянно льется на пол. Давайте рассмотрим их внимательно, чтобы разобраться в том, как они работают.

Устройство канализационного трапа.

Устройство не только должно отводить воду с пола в канализацию, но и удерживать запах, который в ней есть. Делается это двумя основными способами:

    Гидрозатвор — запах запирается при помощи водяной пробки (как в унитазе). Схема старая, проверенная, но у нее есть один минус. Если вода редко поступает в трап, то пробка испаряется и запах начинает идти в помещение. Для того, чтобы избежать таких неприятностей, можно время от времени подливать в трап немного воды. Если такое решение вас не устроит, то читайте следующий пункт.

Трап с гидрозатвором.
«Сухой» затвор — представляет собой доработанную конструкцию. В устройстве с «сухим» затвором появляется еще один элемент — поплавок. Чтобы понять как он работает, давайте посмотрим на картинку:

Принцип работы сухого затвора.

Из рисунка видно, что при сливе воды поплавок приподнимается и вода попадает в канализацию. Когда вода пересохнет, поплавок сухого затвора под действием силы тяжести просто закроет собой трубу и тем самым помешает проникновению внутрь неприятного запаха.

Остальные элементы трапа удобнее всего будет рассмотреть при помощи еще одной картинки:

Устройство трапа.

  1. Решетка — она может быть из пластика или нержавеющей стали. Предназначена для задержания посторонних предметов, которые могут вызвать засор.
  2. Надставной элемент — нужен для регулировки высоты. Его обрезают под нужную высоту и герметизируют кольцевым уплотнением.
  3. Место подсоединения к канализационной трубе. Может быть различны по диаметру (40, 50 и 110 мм) и направлению (горизонтальное и вертикальное).
  4. Чаша трапа.

Теперь давайте посмотрим более внимательно какие бывают вид трапов.

Виды канализационных трапов.

На современном рынке представлено множество видов и конструкций. Здесь я просто коротко и быстро покажу вам какие они могут быть:

  • Вертикальные — патрубок присоединения к канализации у таких отходит вниз. Выглядят они так:
  • Горизонтальные — тут полная аналогия с вертикальными. Разница только в направлении патрубка:

У дорогих моделей горизонтальных трапов патрубок крепится на шаровую опору, что позволяет его немного поворачивать в нужном направлении. Эта фишка может сберечь вам много нервов при монтаже.

  • Линейные (душевые желоба) — имеют вытянутую в линию решетку. По своей сути являются разновидностью горизонтальных. Отличаются от последних более высокой ценой и привлекательным дизайном.

Выбор конкретной разновидности зависит от того, как в вашей душевой пролегают трубы и какую высоту стяжки вы собираетесь сделать. Тут следует руководствоваться соображениями удобства, которые для каждого объекта могут быть своими.

Выбор трапа в магазине.

В заключение этой короткой статьи я расскажу о том, как выбирать эти простые, но нужные устройства. Если вам нужна недорогая горизонтальная или вертикальная модель, то тут все просто. Качество литья будет видно и чувствоваться на ощупь, поэтому покупайте тот, который вам понравится визуально. Лучше, конечно, отдать предпочтение европейскому производителю, но и среди российских можно найти достойные образцы.

А если вы хотите купить желоб, то тут я рекомендую приобретать только европейскую продукцию. Уровень качества там значительно выше, чем у дешевого китайского и местного производителя. Правда, цены могут кусаться. Особенно на немецкие или британские изделия. Чтобы не обанкротиться на этом деле, предлагаю выбрать среди польских или чешских производителей. Там соотношение цена/качество будет оптимальным.

На этом я заканчиваю статью и жду ваших вопросов в комментариях. Не забывайте делиться понравившимися вам материалами в социальных сетях!

Обратные клапаны | Как они работают, стоимость и ремонт Обратные клапаны

| Как они работают, стоимость и ремонт | Square One

Обновлено 20 сентября 2022 г.

Всякий раз, когда идет внезапный ливень, существует риск, что в вашем подвале может возникнуть проблема с резервным водоснабжением. Плохо, если чистая дождевая вода скапливается в вашем подвале, но попробуйте представить себе, как грязные сточные воды заполняют ваш подвал, разрушая все, к чему они прикасаются. К счастью, вы можете помочь предотвратить это, установив обратный клапан.

ПОСМОТРЕТЬ НА YOUTUBE – 5:14

Темы

Что такое обратный клапан?

Обратный клапан (иногда называемый обратным или канализационным резервным клапаном) — это клапан, который можно установить на канализационной линии и который предназначен для отвода воды или сточных вод только в одну сторону, т. е. из вашего дома. Каждый раз, когда внезапно идет сильный ливень, городские канализационные линии могут переполняться, в результате чего вода или сточные воды текут обратно к вашему дому. Если есть резервная канализационная система, и у вас есть обратный клапан, сточные воды не смогут течь обратно в ваш дом.

Обратные клапаны требуются некоторыми муниципалитетами и рекомендуются другими. Они могут быть установлены в первоначальном новом строительстве или могут быть модернизированы в существующих домах. Установка во время первоначального строительства, естественно, намного дешевле и может стоить от 150 до 250 долларов. При модернизации необходимо будет удалить часть бетона, чтобы получить доступ к основной канализационной линии. Стоимость модернизации обратного клапана может варьироваться от 1000 до 2000 долларов. В некоторых муниципалитетах есть субсидии на помощь в установке обратных клапанов. См. ссылки в конце этой статьи.

Риск резервного водоснабжения возрастает, если в вашем доме есть подвал или если первый этаж находится менее чем на фут над уровнем улицы. Если в новом доме есть какие-либо приспособления, расположенные ниже уровня улицы, в соответствии с Национальным кодексом сантехники необходимо установить обратный клапан.

Как работает обратный клапан?

Канализационная система вашего дома позволяет воде и сточным водам вытекать из дома. Обратный клапан остановит попадание воды или сточных вод в ваш дом в случае перегрузки основной канализационной линии. В большинстве случаев вы можете проверить, правильно ли он работает, посмотрев через прозрачную крышку на коробке доступа к обратному клапану.

Внутри клапана находится небольшая заслонка, которая обычно открыта и позволяет воде выходить из дома. Это также позволяет удалять любые канализационные газы. На каждой стороне закрылка есть небольшое плавучее устройство. Если вода или сточные воды начинают течь обратно в дом, эти поплавки заставляют клапан подниматься и закрываться, предотвращая тем самым проникновение чего-либо в ваш дом.

Когда вода перестанет возвращаться в дом, под действием силы тяжести заслонка снова опустится в открытое положение, позволяя воде и нечистотам снова вытекать из дома.

Если этот обратный клапан устанавливается в существующем доме, а не в первоначальном строительстве, необходимо разрешение вашего муниципалитета на установку сантехники. Квалифицированный сантехник с лицензией должен будет вырезать отверстие в бетонном полу, как правило, возле стока в полу. Они докопаются до главной канализационной линии, отрежут часть и заменят ее новым клапаном. Эти клапаны часто имеют прозрачную верхнюю часть, чтобы вы могли видеть, правильно ли они работают. Есть крышка, которую можно снять для очистки.

Без правильно размещенного и установленного обратного клапана сточные воды могут попасть в подвал через слив в полу, раковины, ванны и туалеты.

  • Поговорите со своим муниципальным правительством, чтобы узнать, требуются ли какие-либо местные разрешения, а также узнать, какое оборудование они рекомендуют.

  • Убедитесь, что слив и водосточные трубы не соединены с плакучей плиткой и канализацией. В большинстве случаев, если вы отключите дренаж фундамента, в вашем доме потребуется установка выгребной ямы и насоса. Рекомендуется обратиться к сантехнику и местному органу власти за советом о том, как правильно отсоединить водосточные трубы и стоки в фундаменте.

  • Наймите лицензированного сантехника. Они могут установить обратный клапан, а также получить все необходимые разрешения на строительство. Муниципальные власти иногда имеют списки предварительно утвержденных сантехников.

  • Убедитесь, что после отключения от канализационной системы водосточные желоба стекают в сторону от вашего дома, а не прямо к собственности вашего соседа.

Взгляните на отличное видео от Страхового бюро Канады о том, как устанавливается обратный клапан и как он работает.

Что делать, если что-то пойдет не так?

Если у вас есть правильно расположенный и установленный обратный клапан, у вас не должно возникнуть особых проблем, если вы правильно его обслуживаете. Вещи могут застревать, препятствуя закрытию клапана, или клапан может быть поврежден острыми предметами. Надлежащее регулярное техническое обслуживание может выявить эти проблемы до того, как возникнет серьезная проблема. Обратные клапаны обычно легко доступны, а с прозрачной крышкой вы сможете увидеть, течет ли вода свободно или что-то застряло. Существует множество обучающих видеороликов, которые помогут вам «сделать это самостоятельно», или вы можете вызвать специалиста, если мысль о том, чтобы засунуть руку в канализационную трубу, не особенно привлекательна. Если вы попытаетесь очистить блок самостоятельно, обязательно тщательно следуйте ВСЕМ инструкциям, особенно в перчатках.

Если все чисто, а городская канализация не работает во время сильного ливня, ваш обратный клапан закроется, а это именно то, чего вы хотите. Но когда этот клапан закрыт, вода не может течь и из вашего дома. В вашей водопроводной системе есть определенное пространство для хранения, чтобы учесть это, но вы можете не захотеть одновременно принимать душ и запускать стиральную или посудомоечную машину во время сильного ливня или экстремального периода таяния снега. Поскольку ни одна из этих вод не сможет выйти после закрытия обратного клапана, вы можете затопить свой собственный дом.

Это займет всего 5 минут

готовы к онлайн-котировке? Стоимость полиса начинается от 12 долларов в месяц, если вы арендуете дом, и 40 долларов в месяц, если вы являетесь владельцем дома. Чтобы узнать, сколько вы можете сэкономить с Square One, получите персональное онлайн-предложение прямо сейчас.

Что можно сделать для обслуживания обратного клапана?

Не реже одного раза в год следует проверять, чтобы удалить любой мусор, который может засорить клапан, и убедиться, что все движущиеся части свободно перемещаются. Большинство клапанов имеют легко снимаемую крышку для быстрой очистки. Но будь осторожен. Некоторые эксперты рекомендуют сначала слить в раковину немного горячей мыльной воды, чтобы убедиться, что система достаточно чистая. Всегда надевайте резиновые перчатки и используйте щетку с длинной ручкой для чистки вокруг и под клапаном. Большинство обратных клапанов имеют рекомендации производителя по техническому обслуживанию.

Вы также должны посмотреть на уплотнительное кольцо вокруг крышки, чтобы убедиться, что оно в хорошем состоянии. В противном случае его следует заменить, чтобы обеспечить надлежащее уплотнение. Также проверьте поплавки с каждой стороны заслонки и при необходимости замените. Если их надеть, они потеряют способность плавать и не смогут поднять клапан при необходимости.

Чтобы все шло гладко, вы можете НЕ смывать такие вещи, как «смываемые салфетки» или прокладки для подгузников. Выбрасывая эти вещи в мусор, а не в унитаз, вы избавите свою систему от выполнения дополнительной работы и, надеюсь, предотвратите засорение системы.

Если вы не уверены в состоянии клапана или вам неудобно пытаться сделать это самостоятельно, вы можете вызвать сантехника для осмотра.

Каков ожидаемый срок службы обратного клапана?

Ваш обратный клапан прослужит много лет при надлежащем обслуживании. Следуйте рекомендациям производителя и как минимум раз в год проверяйте и чистите клапан. И, как упоминалось выше, отсутствие в вашей системе ненужных материалов также поможет продлить срок службы.

Что нужно знать вашей страховой компании?

Ваша страховая компания может захотеть узнать, установлен ли в вашем доме обратный клапан, особенно если ваш дом расположен в районе с высоким риском резервного водоснабжения. Хотите знать, как узнать, установлен ли у вас обратный клапан? Часто самый простой способ узнать это — проверить отчет об инспекции дома. Это может повлиять на ставку, взимаемую за страхование вашего дома, или даже на то, сможете ли вы получить страховку. Некоторые страховщики жилья могут потребовать, чтобы вы установили его для покрытия любого ущерба, вызванного резервным водоснабжением или связанного с ним.

Для вас и вашей страховой компании важно, чтобы ваш дом был сухим и безопасным. Стоимость установки обратного клапана может быть намного меньше, чем стоимость (и головная боль), связанная с устранением ущерба, нанесенного вашему дому и ценному имуществу из-за резервного водоснабжения.

Существуют ли муниципальные или провинциальные субсидии на обратные клапаны?

В некоторых районах домовладельцы могут получить субсидии на установку обратных клапанов. Мы перечислили некоторые ссылки ниже. Если вашего района нет в списке, обратитесь в свой муниципалитет.

Альберта

  • Эдмонтон
  • Летбридж

Саскачеван

  • Гумбольдт

Манитоба

  • Провинциальная программа субсидирования
  • Портидж-ла-Прери
  • Виннипег

Нью-Брансуик

  • Монктон

Онтарио

  • Брантфорд
  • Берлингтон
  • Дарем
  • Большой Садбери
  • Регион Халтон
  • Гамильтон
  • Кингстон
  • Лондон
  • Ниагарский водопад
  • Милтон
  • Оквилл
  • Оттава
  • Кожура
  • Питерборо
  • Сент-Катаринс
  • Торонто
  • Велланд
  • Виндзор

Посмотреть полное видео

Хотите узнать больше? Посетите наш ресурсный центр «Знакомство с вашим домом», чтобы получить полную информацию обо всех системах и функциях вашего дома. Или получите онлайн-котировку менее чем за 5 минут и узнайте, насколько доступным может быть персонализированное страхование жилья.

Читайте статьи по теме

Ознакомьтесь со следующими статьями по теме:

  • Знакомство с алюминиевой проводкой
  • Знакомство с биде
  • Знакомство с медными трубами и водопроводом
  • Знакомство с террасами и патио
  • Знакомство с дверями

Получить бесплатное предложение

Получите персональное онлайн-предложение по страхованию дома всего за 5 минут и посмотрите, сколько денег вы сможете сэкономить, перейдя на Square One.

Получите онлайн-предложение прямо сейчас

Защитите свою семью

Даже при соблюдении мер предосторожности могут произойти несчастные случаи. Страхование жилья – это один из способов защитить свою семью от финансовых потерь в результате несчастных случаев. И, страхование жилья может начаться с всего за 12 долларов в месяц.

Узнать больше

Сантехнические нормы Миннесоты часто задаваемые вопросы

  • Ученичество и дуальное обучение
  • Кодексы и законы
  • Регистрация строительного подрядчика
  • Электрические подрядчики
  • Лифтовые подрядчики
  • Практика трудоустройства
  • Подрядчики по трубопроводам высокого давления
  • Бланки лицензий, разрешений, пересмотр плана и органы местного самоуправления
  • Изготовленные конструкции
  • Сантехнические и механические подрядчики
    • 2020 Сантехника Миннесоты Код
    • Альтернативы, контрольные списки и другая информация
    • Требования к непрерывному образованию сантехников
    • Лицензирование – лицензии сантехнических подрядчиков
    • Требования к обязательствам подрядчика по механическому ремонту
    • Связка для укладки труб
    • Жалобы на сантехнику
    • Сантехнические осмотры
    • Типы сантехнических лицензий и учетные данные
    • Лицензия на кондиционирование воды
  • Жилищные подрядчики, ремонтники, кровельщики
  • Безопасность и здоровье на работе
  • Компенсация работникам — предприятия

  • Дренажные системы

  • Светильники

  • Напольные трапы

  • Материалы и поддержка

  • Водоподготовка

  • Вентиляция

Дренажная система

В: Раздел 603. 4.8 правил требует, чтобы размеры дренажных линий, обслуживающих устройства обратного потока, соответствовали блок-схемам производителя. Как определить размер дренажа для 4-дюймового устройства обратного потока, исходя из скорости сброса, указанной производителем, например, для узла обратного потока с принципом пониженного давления (RPZ)?

Светильники

В: Могут ли раковины или приспособления для писсуаров из нержавеющей стали изготавливаться на месте лицензированными лицами, не включенными в список стандартов?

  • A: Нет. Приспособления из нержавеющей стали, включая писсуары, промышленные кухонные раковины, туалеты или любые другие сантехнические приборы, должны соответствовать требованиям коммерческого стандарта на нержавеющую сталь ASME A112.19.3, перечисленного в главе 17 Сантехнического кодекса штата Миннесота 2020 г. (см. Разделы 401.1 и 420.1). Соответствие стандарту гарантирует, что он последовательно изготовлен из прочного, гладкого материала, имеет глубину чаши по отношению к минимальной толщине стали и не имеет скрытых загрязняющих поверхностей.

В: Разрешены ли писсуары без воды?

  • A: Раздел 412.1.1 кода разрешает установку писсуаров без воды, если конструкция и установка соответствуют следующим требованиям:

    • Конструкция крепления указана в списке и соответствует стандарту ASME A112.19.19.

    • Отверстие вентиляционной трубы не должно быть ниже водослива сифона неводяного писсуара (раздел 1002.4).

    • Ловушки не должны иметь конструкцию, запрещенную кодом (раздел 1004.1).

    • В случае установки неводяного писсуара необходимо установить приспособление для подачи воды перед неводяным писсуаром в конце дренажного патрубка. Это обеспечит периодический источник промывки неводного писсуара и поможет свести к минимуму преждевременный выход из строя из-за скопления отходов.

    • Защитный жидкий герметик (например, не нефтяной) должен быть обеспечен для обеспечения герметичности ловушки.

    • Неводяные писсуары необходимо очищать и обслуживать в соответствии с инструкциями производителя после установки. Владелец должен следить за тем, чтобы писсуары очищались и содержались в соответствии с этим требованием.

    • Установка также должна быть подтверждена газо- и водонепроницаемостью посредством окончательного испытания установки под давлением 1 дюйм водяного столба в течение не менее 15 минут (Раздел 712.5).

В: Какое минимальное количество сантехники необходимо для строительства дома на одну семью?

  • A: Жилищный кодекс Миннесоты и Сантехнический кодекс Миннесоты требуют по крайней мере одного туалета со смывом, одного туалета, одной кухонной раковины и одной ванны или душа для обеспечения основных санитарных условий и проживания людей. Светильники должны быть обеспечены утвержденным и адекватным снабжением питьевой водой, подведенной по трубопроводу в соответствии с требованиями сантехнического кодекса. Горячая вода должна быть обеспечена для купания, приготовления пищи, стирки и стирки. Эти требования применяются к домам, построенным в любом месте штата, включая районы, в которых не принят Строительный кодекс штата Миннесота.

В. Может ли домовладелец установить биотуалет в своем доме?

  • О: Нет. В доме должен быть туалет со смывом, отвечающий требованиям сантехнического кодекса. Компостный туалет не является сантехническим оборудованием, одобренным нормами, и его нельзя устанавливать в доме или каком-либо здании. Сточные воды, человеческие экскременты и другие жидкие отходы должны удаляться через утвержденную дренажную систему, установленную и обслуживаемую в соответствии с нормами.

В: Что необходимо для установки спа-ванны для педикюра в салоне?

  • A: СПА-ванна для педикюра считается сантехническим оборудованием, которое должно соответствовать требованиям кодекса. Спа-ванны для педикюра должны быть напрямую подключены к дренажной системе, опорожняться под действием силы тяжести, иметь ловушку и вентиляцию, как и любое другое сантехническое оборудование. Чтобы предотвратить распространение болезней из-за удержания воды в компонентах спа-ванны для педикюра между пользователями, код требует, чтобы каждая гидромассажная ванна соответствовала общим требованиям и требованиям по удержанию воды стандарта ANSI / ASME A112.19..7. Кран и фитинги со встроенной защитой от обратного потока должны соответствовать стандарту ASME A112.18.1-2005 и листинговым требованиям, или для защиты подачи питьевой воды должна быть выполнена дополнительная утвержденная кодом защита от обратного потока для высокой опасности.

Трапы в полу

В: У меня есть трапы в полу, которые являются аварийными или необходимы только для защиты приборов и не получают стоки из каких-либо непрямых канализационных труб, нужно ли мне по-прежнему вентилировать каждый из трапов в полу?

  • A: Аварийными сливами в полу считаются только сливы в полу, расположенные в туалетах, под аварийным душем/оборудованием для промывания глаз или в прачечных. Аварийные стоки в полу не могут служить реципиентом (см. Раздел 207.0). Аварийные стоки в полу и контрольные трапы в полу не нуждаются в отдельном вентиляционном отверстии, если они установлены в пределах 25 футов от вентилируемого ответвления или магистрали. Каждая такая канализация не может использоваться в качестве приемника отходов (см. разделы 1002.1 и 1002.2).

Материалы и поддержка

В: Должны ли дренажные системы посудомоечных машин по-прежнему поддерживаться , поскольку это не указано в Сантехническом кодексе штата Миннесота 2020 года?

  • А: Да. Все трубопроводы и арматура должны иметь соответствующую опору. См. главу 4714, разделы 312.2, 313.5 и инструкции производителя по установке.

В: Должна ли оцинкованная стальная труба быть нарезана методом проточки или стальная труба может быть прокатана проточкой в ​​соответствии с кодом 2015?

  • A: Все канавки на оцинкованных трубах должны выполняться методом нарезания канавок. Метод с накатанной канавкой создает препятствие потоку воды и отходов, что приводит к чрезмерному износу и эрозии трубопровода и не должно использоваться (см. главу 4714, раздел 310.5).

Водоподготовка

В: В примечании к Таблице 611.4 указано, что для определения размеров бытовых умягчителей воды для более чем четырех групп ванных комнат требуется, чтобы умягчитель был спроектирован для конкретной установки. Означает ли это, что мы должны нанять профессионального инженера с лицензией Миннесоты для разработки умягчителей воды?

Вентиляция

В: Я проектирую каюту с одной ванной комнатой и кухонной раковиной. У меня 4-х дюймовый строительный шить р. Могу ли я установить только один 3-дюймовый полноразмерный вентиляционный клапан через крышу в соответствии с нормами?

  • О: Да, для этой конструкции подходит полноразмерное 3-дюймовое вентиляционное отверстие. Несмотря на то, что конструкция канализации здания составляет 4 дюйма, требуемый размер канализации здания для одной группы ванных комнат и кухонной раковины на самом деле составляет 3 дюйма, как определено в Таблице 703.2. Таким образом, площадь поперечного сечения вашего 3-дюймового вентиляционного отверстия равна требуемому 3-дюймовому сливу здания и соответствует требованиям этого раздела.

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® Клапаны

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P-сифоном и клапанами

Встроенные трапы Oatey® с P- Ловушка и клапаны

Встроенные трапы Oatey® с P-образным сифоном и клапанами

Встроенные трапы Oatey® с P-образными сифонами поставляются с дополнительным устройством обратного слива, которое превращает слив в обратный клапан, обеспечивая дренаж и предотвращая скопление сточных вод.

Доступен в 3 вариантах

Технические ресурсы (3)

Подача
Часто задаваемые вопросы
Зеленый лист LEED

Основные характеристики

Технические характеристики

Марка: Оати
Размер трубы: 2 дюйма
Ориентация слива: Общего назначения
Тип продукта: Общего назначения

Доступно в 3 вариантах

Фильтр по

Черный

Белый

АБС

ПВХ

Ввинчиваемый

Сварка растворителем

2,35 фунта

3,05 фунта

0,05 фунта

Показаны 3 из 3

Посмотреть

Посмотреть

Посмотреть

Нет доступных результатов

Связанные ресурсы

Свяжитесь с нашим отделом обслуживания клиентов, и они будут рады выслать вам копию инструкции и чертеж в разобранном виде.

Большая резиновая уплотнительная шайба будет размещена напротив нижней стороны основания душа, а фрикционная шайба будет помещена между резиновой уплотнительной шайбой и стопорной гайкой. Свяжитесь с нашим отделом обслуживания клиентов, и они будут рады отправить вам копию инструкции и чертеж в разобранном виде.

Плоская сторона прокладки должна находиться в нижней части корпуса слива No-Caulk, прилегая к внутренней кромке корпуса. Скошенная сторона прокладки будет обращена вверх.

Просмотреть еще
