предназначение, принцип работы и конструкция, основные элементы, регулировка

Теплые полы уже перестали считаться новинкой. Их удобство и экономичность оценили по достоинству многие потребители. Теплые полы гарантируют комфорт и уют в доме, позволяют затрачивать меньше средств на отопление. При желании создать в доме такую систему следует учесть, что традиционные радиаторы и теплые полы относятся к разным видам отопительных систем. Это требует дополнительной установки узла смешения.

Содержание

• Что такое узел смешения
• Принцип работы узла смешения
• Устройство узла смешения
• Назначение элементов узлов смешения
• Регулировка узла смешения

Что такое узел смешения

При оборудовании электрических или инфракрасных теплых полов узел смешения не требуется. Это устройство нужно лишь для водяной конструкции. В таком случае вся отопительная система состоит из:

• котла;
• труб;
• радиаторов;
• контуров теплых полов.

Для обеспечения тепла в доме в радиаторы необходимо обеспечить поступление воды температурой

85−95 градусов. До такого состояния нагревает теплоноситель котел. В водяную систему теплого пола должна поступать вода, температура которой не превышает 35 градусов. Это позволяет создать идеальные условия. Следовательно, непосредственно из котла вода в контуры поступать не должна.

Узел смешения создается для того, чтобы обеспечить для теплого пола необходимую температуру воды. В нем производится смешивание горячего теплоносителя и охлажденной воды, поступающей из обратки. Это и позволяет гарантировать оптимальную температуру радиаторов и контура.

Можно обойтись без оборудования узла смешения в том случае, если во всей отопительной коммуникации используются только системы теплого пола без радиаторов. Такие конструкции используются при использовании в отоплении тепловых воздушных насосов. Если котел в доме подогревает воду не только для отопления, но и для бытовых нужд, обойтись без узла смешения не удастся.

Принцип работы узла смешения

Горячая вода, поступающая в коллектор системы теплого пола, попадает в специальный предохранительный клапан, оснащенный термостатом. Если температура для контура является слишком высокой, открывается клапан, впускающий охлажденный теплоноситель для смешивания.

У коллектора системы две главных функции. Кроме смешивания воды, обеспечения ей оптимальной температуры, он создает циркуляцию теплоносителя. Для этого в коллекторе установлен циркуляционный насос. Постоянное передвижение воды по трубам создает равномерный прогрев всей поверхности полов. Коллектор может оснащаться и дополнительными элементами:

• отсекающие клапаны;
• дренажные клапаны;
• Бб;
• воздухоотводчики;

Если контур создается в одной комнате дома, коллектор оборудуется в данном помещении. Для установки ящика в стене создается специальная ниша. При создании теплых полов во всех помещениях, можно оборудовать

коллекторный шкаф на несколько комнат. Коллектор может размещаться как на входе теплоносителя от котла, так и на обратке.

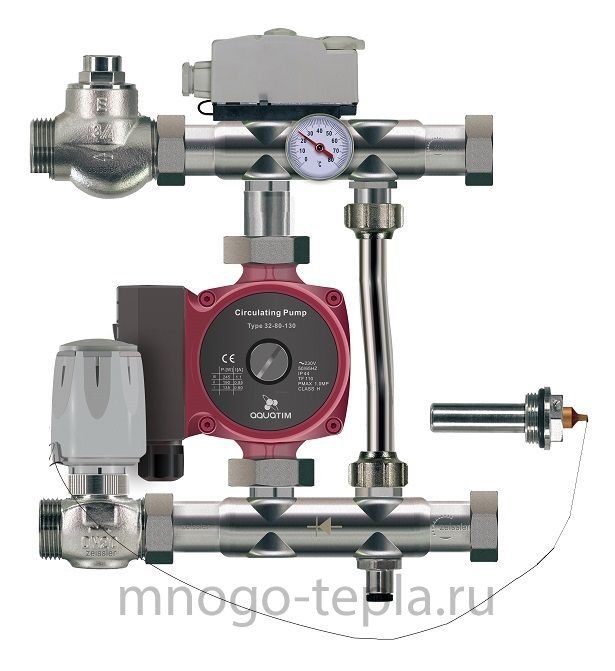

Устройство узла смешения

Главным элементом узла является клапан, который может быть двухходовым или трехходовым. В двухходовом варианте имеется датчик жидкости, установленный в термостатической головке. В его функции входит контроль над температурой теплоносителя. Закрытие клапана осуществляется при помощи головки, отсекающей подачу воды от котла, если температура слишком высокая для контура.

Поступление в систему теплоносителя из обратки производится постоянно. Горячую воду клапан открывает только при понижении температуры ниже необходимого уровня. Регулировка проводится плавно, исключая скачки температур, так как пропускная способность у клапана невелика. Узел смешения не только создает комфортную температуру, но и обеспечивает системе долгий срок службы. Двухходовый клапан отлично справляется с поддержанием оптимальной температуры. Но применять его в контурах, обогревающих больше помещения, площадью более 200 кв. м. не рекомендуется.

Трехходовый клапан одновременно выполняет функции регулировки поступления горячего теплоносителя и балансировочного байпасного крана. Смешивание горячей воды и теплоносителя охлажденного происходит в самом клапане. Такие устройства нередко оснащаются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно создать в системе любую комфортную температуру. Трехходовый клапан специалисты рекомендуют использовать в больших по площади контурах, а также в доме, где установлено несколько систем теплого пола.

Несмотря на универсальность такого устройства, недостатки у него имеются. Большая пропускная способность этого вида клапанов создает риск скачка подачи горячей воды в контуры. Это оказывает негативное воздействие на качество труб, существует возможность появления повреждений, преждевременного износа системы.

Полезным дополнением узла смешения являются погодозависимые датчики. Они меняют температуру теплоносителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка позволяет экономить средства на отопление, обеспечить комфорт в доме и продлить срок эксплуатации теплого пола. Вручную качественно отрегулировать температуру сложнее.

Назначение элементов узлов смешения

В узле смешения есть несколько важных элементов, знать о которых необходимо, чтобы обеспечить качественную эксплуатацию теплого пола. Это:

• балансировочный клапан вторичного контура;
• балансировочно-запорный клапан радиаторного контура;
• перепускной клапан.

Правильное смешение горячего теплоносителя и воды из обратки регулирует балансировочный клапан вторичного контура. Для того, чтобы отрегулировать необходимую температуру клапан поворачивается шестигранным ключом до нужного положения. Чтобы исключить смещение его положения следует зафиксировать его зажимным винтом. Регулируется на кране и его пропускная способность, для чего имеется специальная шкала.

Соединяется узел смешения со всеми элементами системы при помощи балансировочно-запорного клапана. Закручивается этот элемент шестигранным ключом.

Перепускной клапан является предохранительным. Он защищает насос от случайного создания режима, при котором прекращается постоянная подача теплоносителя. При снижении установленного давления воды, клапан срабатывает.

Правила эксплуатации узла смешения зависит от вида системы. Если контур однотрубный, байпас всегда должен находиться в открытом положении. Это обеспечивает возможность горячему теплоносителю, который не требуется теплому полу, следовать в радиаторы.

Регулировка узла смешения

Эффективность работы теплого пола, комфорт в доме завит от качественной регулировки узла смешения. Перед выполнением этого процесса нужно снять сервопривод или термоголовку. На перепускном клапане выставляется

0,6 бар — максимальное положение. Это позволит исключить его срабатывание во время регулировки, что помешает получить правильный результат.

Для того, чтобы верно установить балансировочный клапан, используется специальная формула. В расчете пропускной способности используются следующие данные:

• температура воды в трубе подачи к радиаторам;
• температура теплоносителя в трубе подачи в контур;
• температура воды в трубе обратки системы.

Из значения температуры горячей воды в радиаторе нужно вычесть значение температуры в обратке. Затем отнять температуру воды в обратке от температуры воды подачи в контур. Первая разность делится на второй полученный результат. Из полученной цифры вычитается единица и умножается на коэффициент 0,9. Результат и является

необходимой пропускной способностью, которая устанавливается на клапане.

Важно создать в системе необходимое давление. Для этого нужно учитывать расход воды в контуре, сумму всех мощностей, которые будут подключаться к прибору. Существует специальная программа, позволяющая точно рассчитать мощность для насоса. Называется она Valtec. prg.

Установка узла смешения в системе водяного теплого пола позволит создать комфорт в доме, исключит необходимость затрачивать силы и время на регулировку ее работы. Контур долгое время будет выполнять свои функции, гарантируя уют, сохраняя здоровье всех членов семьи.
