Водяные полы в деревянном доме своими руками пошаговая инструкция

Выбирая тип устройства теплого пола в деревянном доме, необходимо принимать во внимание то, насколько функциональным будет тот или иной тип, насколько экономически целесообразной является монтаж водяного пола в деревянном доме , и соответствует ли он требованиям пожарной безопасности. Водяной теплый пол идеально подходит по каждому из вышеперечисленных критериев. Поэтому в данной статье рассмотрим, как сделать водяные полы в деревянном доме своими руками по шагам.

Содержание:

1. Элементы системы
2. Виды монтажа
3. Подготовительные работы
4. Установка теплого пола своими руками

Такой вид пола может играть роль не только дополнительного источника тепла в доме, но и основного.

Преимуществом такой конструкции также является ее быстрая окупаемость, поскольку расходы практически отсутствуют.

Вероятность возгорания такого теплого пола также минимальна, ведь единственное слабое звено системы – котел, который устанавливается на поверхности, и его состояние контролируется специальными приборами.

Элементы системы

Основной элемент системы водяного теплого пола – нагревательный котел, у которого существует множество разновидностей.

Наиболее экономный вариант – газовый, который еще и очень удобен, поскольку нет необходимости постоянного пополнения запасов топлива в топке.

Если в доме основное отопление будет комбинироваться с теплым полом, требуется установка двух контуров отопления.

Вода двигается по контуру посредством распределительного коллектора, имеющего регулировочные краны. Также система представлена циркуляционным насосом, манометром, который контролирует давление воды в контуре, и терморегулятором с термодатчиком.

Чаще всего для данной системы используются металлопластиковые трубы, которые гораздо дешевле и удобнее металлических.

В качестве альтернативного варианта можно использовать полипропиленовые трубы. Диаметр таких труб должен составлять порядка 16-20мм.

Виды монтажа

Если монтаж водяного теплого пола в деревянном доме осуществляется на грунт, то наиболее удобным вариантом будет использование стяжки.

Если имеются лаги или черновой пол, то стяжка не требуется. В данном случае напольное покрытие будет представлено листами ДСП или водостойкой фанерой.

Сама установка может осуществляться посредством модульного или реечного способа, также в качестве альтернативы могут быть использованы полистирольные маты.

Конструкция должна быть трехслойной:

• гидроизоляционный
• утеплитель
• слой теплоотражающей фольги

Подготовительные работы

Если монтаж будет осуществляться прямо на грунт, то требуется заливка черновой стяжки, в основе которой лежит песчано-гравийная подушка, и гидроизоляция, покрытые выровненным слоем раствора.

Если же стяжка не требуется, то в первую очередь необходимо демонтировать финишное покрытие с пола. Если он находится в хорошем состоянии, и под ним располагается утеплитель, то можно приступать к монтажу.

Если же на полу наблюдаются следы гниения или отсутствует утеплитель, доски необходимо снять.

После этого осуществляется:

• Монтаж гидроизолирующей пленки;
• Установка плит утеплителя между лагами плотно враспор;
• Верхний слой должен быть представлен пароизолирующей пленкой или полиэтиленом. Если используется фольга, то ее отражающая поверхность должна быть уложена наверх.
• Далее идет установка листов ДСП с пазами под трубы или же влагостойкой фанеры, поверх которой в дальнейшем будут уложены пенополистирольные маты.

Монтаж теплого пола своими руками

Завершив все подготовительные работы, можно приступать к монтажу.

Монтаж основания

Маты ППС должны быть разложены на основании в соответствии с чертежами. Поверх них требуется укладка отражающих пластин, между трубами должен соблюдаться шаг в 15-30 см.

Укладка древесно-стружечных модулей также должна осуществляться в соответствии со схемой, а для их соединения используются пазогребневые замки. Требуется соблюдение округленности пазов в местах поворота.

Следующий этап – укладка фольгированного отражающего слоя или же теплоотражающих пластин.

Монтаж труб

Укладка рабочего контура может осуществляться в соответствии с двумя схемами – спиральной и змейкой

.

Второй способ предусматривает наличие зигзагов, соединяющих стены. Благодаря использованию спирали достигается более высокая равномерность прогрева, поскольку наиболее горячий виток располагается вдоль холодных стен.

Зазор между стенами и наружным витком трубы должен находиться на уровне не менее 70мм.

Далее требуется тестирование работоспособности системы: подсоединение ее к коллектору и запуск в систему воды. Если в течение суток протечек не было, система готова.

Для крепления труб используются расположенные поперек пазов алюминиевые пластины.

Как установить пол со стяжкой

В основе смеси для стяжки может лежать цемент М-300, обогащенный пластификаторами и полипропиленовой фиброй. Также допускается вариант с использованием специальной готовой смеси.

• Укладка гидроизолирующего слоя поверх черновой стяжки.
• Укладка демпферной ленты по периметру всего помещения. Если длина хотя бы одной из стен превышает 8 метров, то лента должна быть уложена и посредине помещения, в противном случае может произойти вскрытие пола.
• Укладка утеплителя слоем в 10 см.
• Укладка армирующей сетки.
• Укладка труб витками, шаг между которыми 15-30см, для крепления к ячейкам сетки используются пластмассовые хомуты.
• После всего этого проверяется работоспособность системы.
• Заливка стяжки толщиной 50-70мм. Если напольное покрытие будет подвергаться серьезным нагрузкам, требуется дополнительная армирующая сетка.
• Когда бетон полностью застынет (требуется порядка месяца), осуществляется укладка финишного покрытия.

Таким образом, стоит отметить, что стоит быть особенно внимательными, выбирая тип устройства теплого пола в деревянном доме, необходимо принимать во внимание то, насколько функциональным будет тот или иной тип, насколько экономически целесообразной является его монтаж, и соответствует ли он требованиям пожарной безопасности. Водяной теплый пол идеально подходит по каждому из вышеперечисленных критериев.

Водяной теплый пол в деревянном доме с деревянными перекрытиями

Наша статья покажет как правильно сделать водяной теплый пол если основанием служит деревянный пол. В деревянном доме с деревянными перекрытиями нецелесообразно делать стяжку, поэтому возникает много вопросов как уложить пирог водяного тёплого пола без ошибок.

Если же деревянный пол опирается на бетонное основание, то можно рассмотреть вариант с демонтажем пола и устройством классического тёплого пола под плитку. При сомнениях в выборе между водой и электричеством поможет статья «какой теплый пол лучше, водяной или электрический«.

Содержание статьи

• 1 Общие рекомендации
• 2 Варианты монтажа
  • 2.1 Первый способ монтажа
  • 2.2 Второй способ
  • 2.3 Третий способ: теплоотражающие пластины
  • 2.4 Четвертый способ
• 3 Выводы

Общие рекомендации

Структура «пирога» для водяного теплого пола на деревянном основании:

• основание;
• гидроизоляция;
• теплоизоляция;
• отражающий слой;
• трубы;
• напольное покрытие.

Укрепить основание можно с помощью тонкого металлического листа. Он придаст полу необходимую прочность и одновременно будет служить отражающим слоем.

Для теплых полов используют металлопластиковые трубы или полипропиленовые.

Оптимальное сечение – 1,6 сантиметра.

Трубу разматывают из бухты, укладывают змейкой или спиралью. При необходимости наращивают пайкой (про трубы для теплого водяного пола).

Что нужно учесть:

1. Обратите внимание на общую толщину пола вместе с покрытием. Горизонтальная плоскость поднимется, будет мешать закрытию дверей.
2. Водяной теплый пол по деревянным балкам не делается под стяжку, т.к. древесина не выдержит веса стяжки.
3. Устройство теплого пола предполагает наличие в системе циркуляционного насоса. Остальной трубопровод может функционировать за счет естественной циркуляции: трубы ставят с небольшим уклоном. Пол обязан быть горизонтально ровным, здесь естественной циркуляции не будет.
4. Для простоты монтажа и эксплуатации лучше предпочесть ручное управление регулировками.
5. Рекомендуемый шаг между лагами – не больше 60 сантиметров. Если расстояние между лагами больше 0,6 метра, рекомендуется положить в промежутках дополнительные балки. Плиты утеплителя должны входить в промежутки плотно, но без деформации.
6. Для повышения теплоэффективности пола трубы оборачивают фольгой.
7. Рекомендуемая длина контура – в пределах 100 метров. Проходя по длинному контуру, теплоноситель сильно остывает. Теплоэффективность такого пола ниже. При большой площади пола (больше 40 квадратов) рекомендуется сделать два или больше контуров.
8. В качестве утеплителя следует выбирать термостойкий материал, при нагреве не выделяющий летучих компонентов: базальтовая вата, пенополистирольные маты для теплого пола. Можно приобрести фольгированный утеплитель, выполняющий две функции сразу, теплоизоляционную и отражающую.
9. Специфику теплого пола следует учитывать и при выборе напольного покрытия, и при его монтаже. Материал следует выбирать термостойкий, подходящий для теплых полов. В зависимости от вида покрытия существуют различные требования по укладке:

• увеличение компенсационного зазора между полом и стеной;
• укладка демпферной ленты по периметру обогреваемой комнаты.

Примерная схема устройства теплого пола по дереву:

Все эти предосторожности необходимы, чтобы избежать разрушения или деформации покрытия при нагреве.

Также нужно учитывать теплопроводность покрытия: у керамической плитки хорошая, у древесных материалов хуже (сравнение покрытий, выбор лучшего).

Но во втором случае выбор тоже есть. Например, существуют разновидности ламината для теплых полов: их тепловодность выше, чем у других видов, и термостойкость тоже.

Варианты монтажа

Первый этап – теплорасчет и составление схемы пола. Рассчитать теплопотери и гидравлику можно с помощью сетевого калькулятора. По итогам у вас будет рекомендуемое сечение трубы и шаг укладки.

Второй этап – демонтаж покрытия. При необходимости – демонтаж лаг.

В общем виде вариантов установки два: водяной теплый пол по деревянному перекрытию поверх настила и с укладкой труб между лагами.

Первый способ монтажа

1. Выровнять черновой пол: зашпаклевать щели, проверить горизонтальное расположение плоскости. Уклон должен быть не больше 0,2 процента, т.е. перепад на 4 метра не больше 8 миллиметров.
2. Положить гидроизоляцию. Слой должен быть герметичным – или сплошная пленка, или стыки полос проклеены гидроизолирующей лентой.
3. Уложить деревянные лаги.
4. Поместить между ними утеплитель. Рекомендуемый слой не меньше 10 сантиметров, но это зависит от теплопроводности материала и данных теплорасчета.
5. Уложить на утеплитель трубы. Шаг между витками зависит от ширины промежутков между лагами. Оптимально – 20 сантиметров. В местах поворота труб в лагах делают прорези.

Это самая простая схема теплого пола водяного под деревянный пол, но не самая эффективная.

Второй способ

1. Гидроизоляция, утеплитель.
2. Фольга из алюминия отражающей поверхностью в комнату. Соединения соседних участков проклеивают теплоизоляционной лентой.
3. Арматурная сетка для усиления конструкции.
4. Лаги и трубы.
5. Под напольное покрытие помещают датчик температуры в гофрированном кожухе. Сигнал от него будет поступать на терморегулятор.
6. Терморегулятор устанавливают на небольшой высоте от пола, помещают в штробу или монтируют накладным способом в пластиковой коробке.

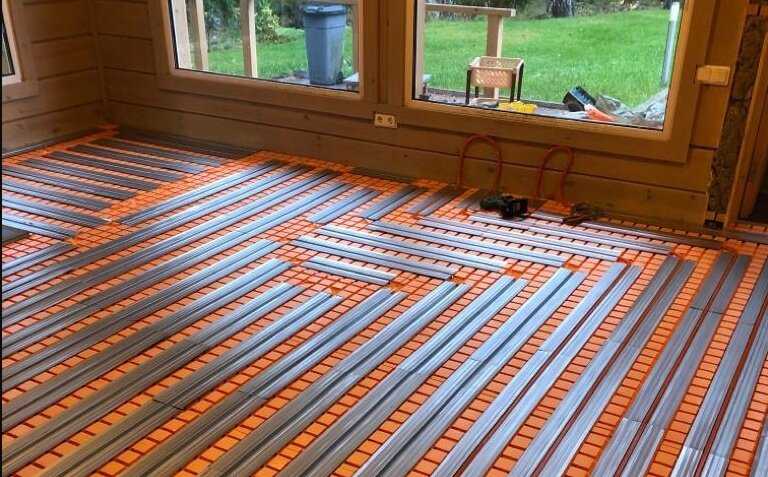

Третий способ: теплоотражающие пластины

Чаще всего лаги ставят на ребро. При использовании отражающих пластин предпочтительна горизонтальная укладка балок.

Пластина имеет форму греческой буквы Ω. Ее кладут крыльями на соседние лаги выпуклой частью вниз, в пространство между лагами. В получившемся канале располагается труба.

Пластины выполняют теплоотражающую функцию, обеспечивают удобную укладку и фиксацию трубы.

Четвертый способ

1. Демонтировать доски пола.
2. Обстрогать, подогнать по толщине, чтобы основание было ровным.
3. Обточить по краю: срезать по сантиметру с обеих сторон, чтобы между соседними оставался зазор 2 сантиметра (канал для укладки трубы).
4. В местах поворота труб рекомендуется доски закруглить. Если нет умения и желания возиться с досками, можно приобрести плиты ДСП с уже фрезерованными пазами.
5. Уложить на лаги гидроизолирующую пленку. Пленку кладут с провисанием: оставляют между лагами место для утеплителя.
6. Установить в промежутки между лагами плиты утеплителя, плотно враспор.
7. Уложить пароизолирующую мембрану.
8. Уложить влагостойкую фанеру и обработанные доски.
9. Положить отражающую фольгу толщиной 50 мкм. Можно использовать вместо фольги алюминиевые короба из нержавейки (в них убирают трубы). Фольгу крепят к настилу степлером.
10. Уложить трубы. На всех перегибах и по прямой линии через один метр фиксируют пластинками из металла: пластинка перекрывает трубу и крепится к соседним доскам.
11. Подключить пол к общему трубопроводу и оттестировать пару дней. Если есть огрехи в монтаже, их лучше выявить сразу, чтобы потом не пришлось демонтировать покрытие.
12. Уложить покрытие в соответствии с инструкцией к нему.

Выводы

1. Водяной теплый пол в деревянном доме с деревянными перекрытиями укладывается без стяжки.
2. Водяной пол – часть системы водяного отопления дома. Для устройства необходим котел и другие составляющие системы.
3. Монтаж может осуществляться двумя способами: с укладкой труб между лагами и поверх деревянного настила.
4. При устройстве необходима гидроизоляция, теплоизоляция и укладка отражающего слоя.
5. При выборе всех материалов необходимо учитывать специфику теплого пола.

Видео про водяной теплый пол на деревянном полу.

Могу ли я установить теплый пол с паркетным полом?

13 июля 2021 г. – Чтение через 4 мин.
Иэн Смит

Полы с подогревом — это один из самых энергоэффективных способов отопления дома, оставляющий вам больше места для обустройства спальни, гостиной или кухни вашей мечты. Лучше всего то, что большинство систем напольного отопления (как водяного, так и электрического) можно использовать со всеми нашими инженерными полами, поэтому вам никогда не придется жертвовать одним ради другого. В описании каждого продукта на нашем веб-сайте указано, совместим ли он с теплым полом, что дает вам уверенность в выборе. Он также может хорошо работать с виниловыми и ламинированными полами. Тем не менее, перед покупкой всегда консультируйтесь с инженером-теплотехником, чтобы убедиться, что система подходит.

Меры по предотвращению повреждения деревянных полов от теплого пола:

Влагозащитный и теплораспределительный слой должен быть установлен как можно ближе к деревянному полу, чтобы предотвратить высыхание и повреждение пола. Тепло должно распределяться равномерно, чтобы не возникало неконтролируемых горячих точек.

Контроль температуры должен быть точным, так как температура пола не должна превышать 27 градусов. (Следует также отметить, что температура пола не совпадает с температурой в помещении, которая обычно на несколько градусов ниже.) Следовательно, оба показания должны быть точными и легко изменяться при необходимости. Лучше всего это сделать с помощью инфракрасного теплового монитора. Они недороги и позволят вам откалибровать максимальную рабочую температуру вашей системы отопления.

Обратите внимание на ранние признаки теплового повреждения: обесцвечивание, небольшие продольные трещины, особенно вблизи узлов и концов. Если слой твердой древесины начинает отслаиваться, необходимо принять меры по восстановлению деревянного пола или его полной окраске.

Следует избегать тяжелых ковриков/ковров в помещениях с подогревом пола, так как они могут значительно повысить температуру пола, что приведет к повреждению пола под ним.

Важно, чтобы пол нагревался медленно, а не как стандартный радиатор, так как системы напольного отопления не предназначены для работы. Единственные обстоятельства, при которых температура 22°С не может быть достигнута при температуре пола 27°С, в наиболее хорошо изолированных домах, это когда температура 22°С требуется слишком быстро.

A Wood Idea рекомендует использовать напольное покрытие толщиной 14 мм (или меньше) для обеспечения максимальной теплопередачи. Вот наши лучших выбора .

Как использовать водяные системы отопления с деревянным полом?

Установщик напольного отопления должен убедиться, что все коммуникации, проходящие под полом, были полностью проверены до начала укладки. После того, как стяжка высохнет, перед укладкой выполните следующую процедуру нагрева:

День 1 – 20 °C
2-й день – 30 °C
3-й день – 40 °C
4-й день – 50 °C или максимальная запланированная рабочая температура, поддерживаемая постоянно в течение 7 дней

12-й день – 40 °C
13-й день – 30 °C
День 14 – 30 °C
День 15 – Выключите систему отопления

Подождите 4 дня до окончательного измерения влажности. Если между последним днем ​​остывания и началом укладки пола прошло более 7 дней, система теплого пола должна работать при минимальной рабочей температуре в течение 2 дней. Затем система должна быть выключена не менее чем на 4 дня, прежде чем перед укладкой будет проведена дальнейшая проверка влажности.

Соблюдение этих указаний и любых советов инженера-теплотехника позволит вам пользоваться различными преимуществами напольного отопления, не беспокоясь о повреждении вашего красивого деревянного пола. Почему бы не взглянуть на наши специальные напольные покрытия, все из которых подходят для обогрева. По любым дополнительным вопросам обращайтесь к одному из наших дружелюбных экспертов по телефону 0191 414 1300 или по электронной почте [email protected].

Что читать дальше

• 11 сентября 2022 г.

  Каковы преимущества раздвижной двери? Полное руководство на 2022 год

  Представьте себе, что вы максимально используете захватывающий вид, оптимизируете внутреннее пространство или впускаете естественный свет в свой дом. Вы можете сделать все это с потрясающей раздвижной дверью. Интересно, скользит ли…

  Подробнее

Посмотреть все

Управление согласием

Какие напольные покрытия подходят для полов с подогревом?

Когда дело доходит до выбора правильного напольного покрытия, самое важное, что нужно учитывать, это то, насколько хорошо тепло, выделяемое вашей новой системой, передается на поверхность пола. Это известно как теплопроводность. Правильный выбор напольного покрытия необходим для эффективной и комфортной системы теплого пола.

Различные материалы и покрытия имеют разный уровень теплопроводности. Мы рассмотрим некоторые из наиболее распространенных видов отделки и рассмотрим их пригодность для использования с теплыми полами.

Плитка для пола

Керамическая и каменная плитка часто считается лучшим материалом для полов с подогревом. Они являются отличными проводниками тепла и могут нагреваться до 29 градусов и выше, что является одним из самых высоких значений теплоотдачи.

Они не только быстро нагреваются, но и имеют большую тепловую массу, что означает, что они очень эффективно поглощают и сохраняют тепловую энергию. В результате получается высокоэффективная и комфортная система теплого пола.

Бетон

Полированный бетон также идеально подходит для полов с подогревом. Благодаря своей тепловой массе бетонный пол обеспечивает оптимальный тепловой комфорт при гораздо более низких температурах, что снижает потери от перегрева.

Контуры водяного отопления также встроены непосредственно в бетонную плиту, поэтому между системой отопления и полом нет ничего, что приводит к очень быстрому прогреву.

Деревянный пол

Как правило, для полов с подогревом подходят плотные и тонкие деревянные полы. Таким образом, инженерная половая доска и деревянный ламинированный пол являются наиболее подходящими деревянными напольными покрытиями для использования с подогревом пола.

Инженерная половая доска

Инженерная древесина считается лучшим деревянным полом для полов с подогревом. Это происходит по нескольким причинам: его слоистая структура означает, что он не реагирует на процесс нагревания или изменения уровня влажности, и поэтому не будет двигаться или деформироваться; и у него есть прочная основа, которая действует как хороший проводник тепла. Поскольку верхний слой (или износостойкий слой) представляет собой массив дерева, он доступен во множестве вариантов отделки.
